TOYOTA COROLLA 2021 Bruksanvisningar (in Swedish)

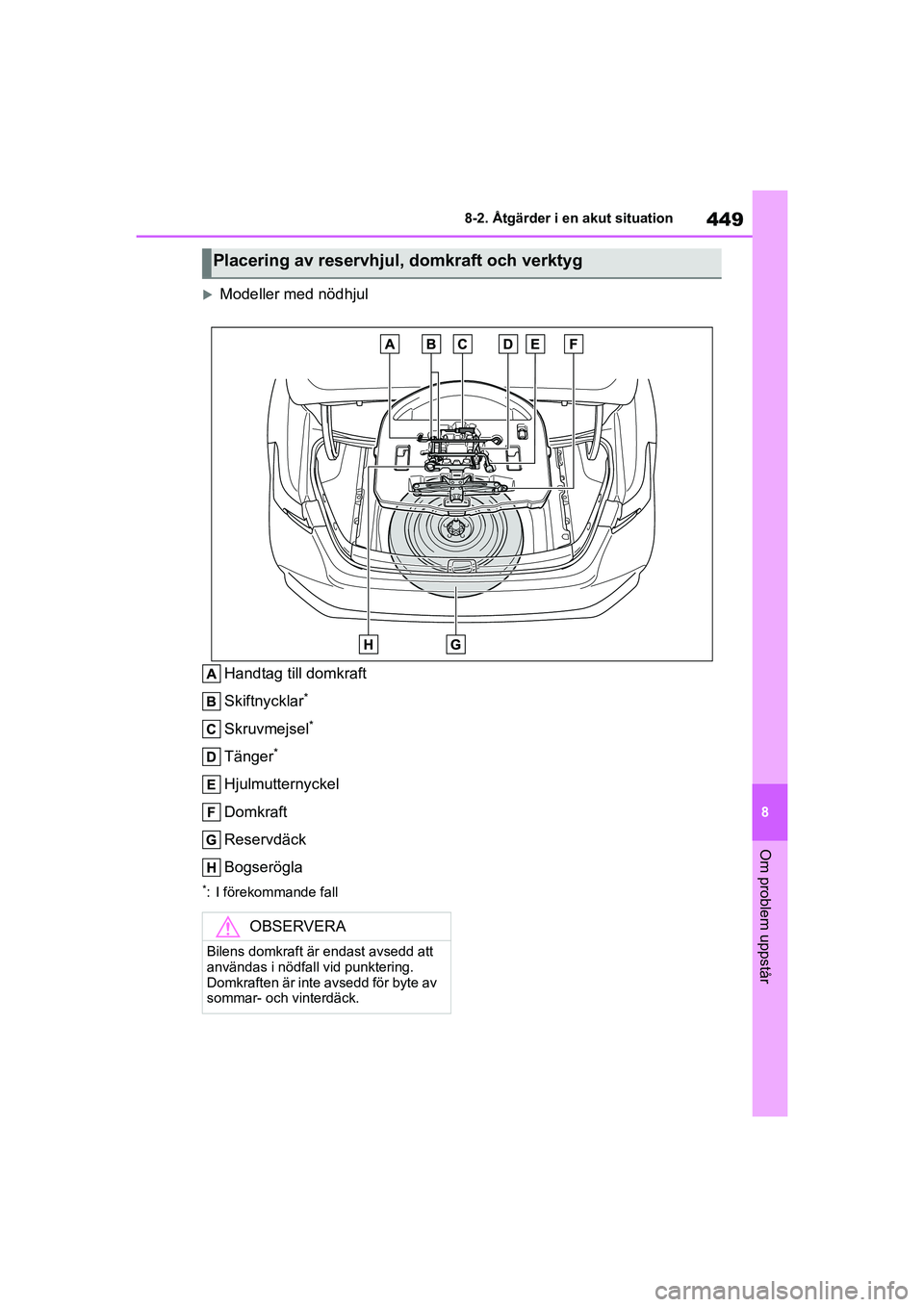

449
8
8-2. Åtgärder i en akut situation
Om problem uppstår
COROLLA HV_TMMT_OM12P19SE
Modeller med nödhjul
Handtag till domkraft
Skiftnycklar
*
Skruvmejsel*
Tänger*
Hjulmutternyckel
Domkraft
Reservdäck
Bogserögla
*: I förekommande fall
Placering av reservhjul, domkraft och verktyg
OBSERVERA
Bilens domkraft är endast avsedd att
användas i nödfall vid punktering.
Domkraften är inte avsedd för byte av
sommar- och vinterdäck.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 449 Wednesday, March 3, 2021 9:48 AM

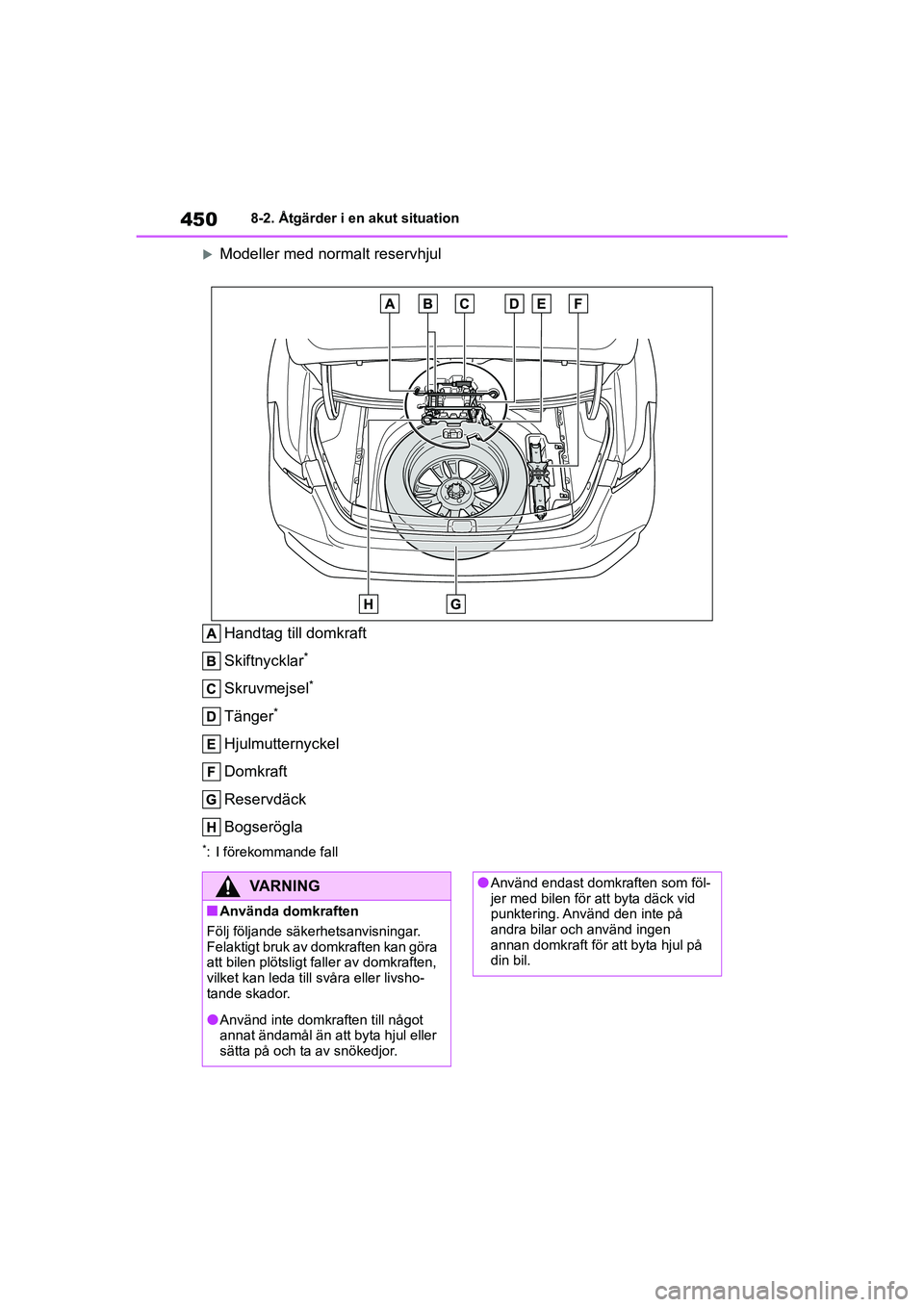

4508-2. Åtgärder i en akut situation
COROLLA HV_TMMT_OM12P19SE
Modeller med normalt reservhjul Handtag till domkraft
Skiftnycklar
*
Skruvmejsel*
Tänger*
Hjulmutternyckel
Domkraft
Reservdäck
Bogserögla
*: I förekommande fall
VARNING
nAnvända domkraften
Följ följande säkerhetsanvisningar.
Felaktigt bruk av domkraften kan göra
att bilen plötsligt faller av domkraften,
vilket kan leda till svåra eller livsho-
tande skador.
lAnvänd inte domkraften till något
annat ändamål än att byta hjul eller
sätta på och ta av snökedjor.
lAnvänd endast domkraften som föl-
jer med bilen för att byta däck vid
punktering. Använd den inte på
andra bilar och använd ingen
annan domkraft för att byta hjul på
din bil.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 450 Wednesday, March 3, 2021 9:48 AM

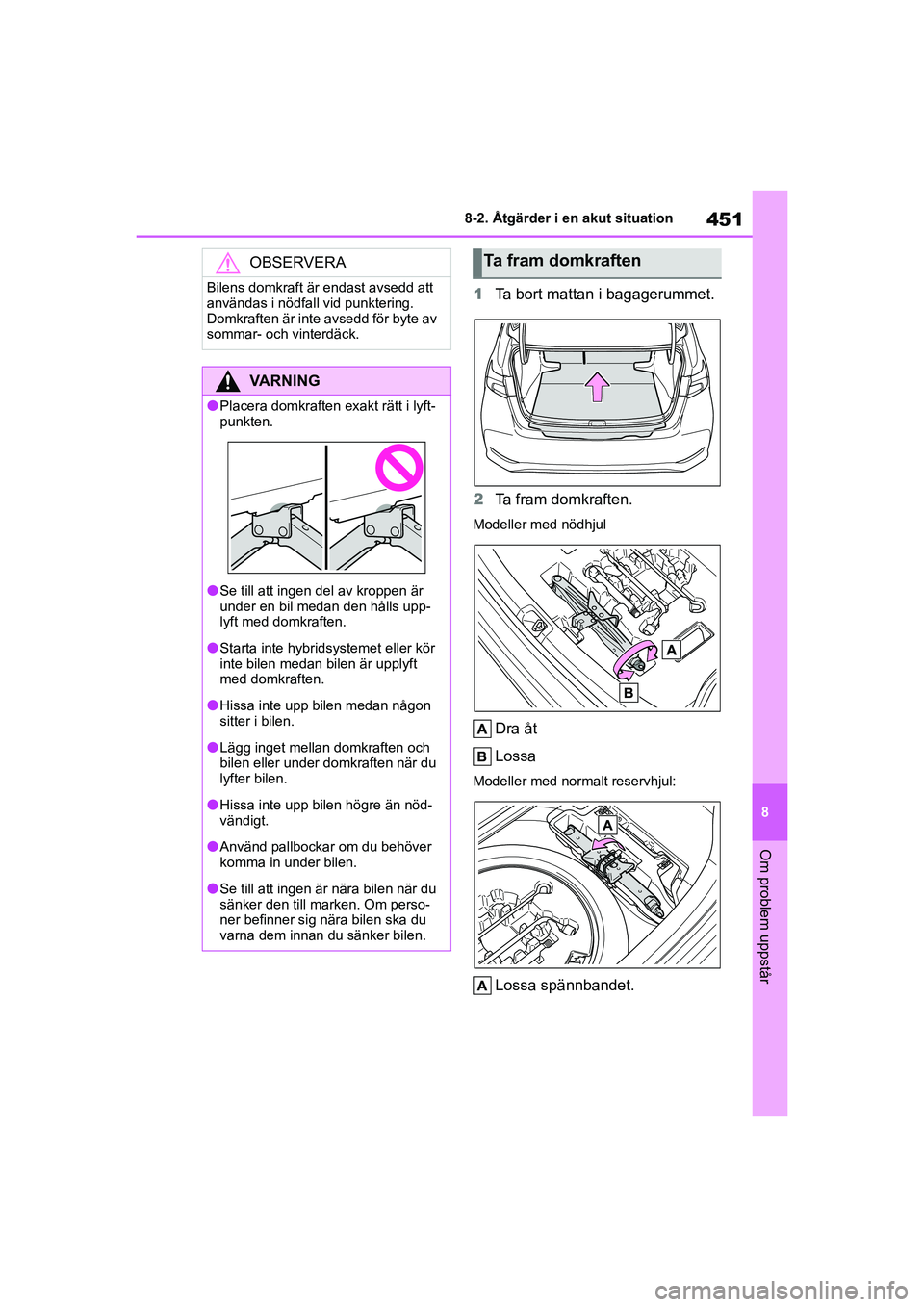

451
8
8-2. Åtgärder i en akut situation
Om problem uppstår
COROLLA HV_TMMT_OM12P19SE
1
Ta bort mattan i bagagerummet.
2 Ta fram domkraften.
Modeller med nödhjul
Dra åt
Lossa
Modeller med normalt reservhjul:
Lossa spännbandet.
OBSERVERA
Bilens domkraft är endast avsedd att
användas i nödfall vid punktering.
Domkraften är inte avsedd för byte av
sommar- och vinterdäck.
VARNING
lPlacera domkraften exakt rätt i lyft-
punkten.
lSe till att ingen del av kroppen är
under en bil medan den hålls upp-
lyft med domkraften.
lStarta inte hybridsystemet eller kör
inte bilen medan bilen är upplyft
med domkraften.
lHissa inte upp bilen medan någon
sitter i bilen.
lLägg inget mellan domkraften och
bilen eller under domkraften när du
lyfter bilen.
lHissa inte upp bilen högre än nöd-
vändigt.
lAnvänd pallbockar om du behöver
komma in under bilen.
lSe till att ingen är nära bilen när du
sänker den till marken. Om perso-
ner befinner sig nära bilen ska du
varna dem innan du sänker bilen.
Ta fram domkraften
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 451 Wednesday, March 3, 2021 9:48 AM

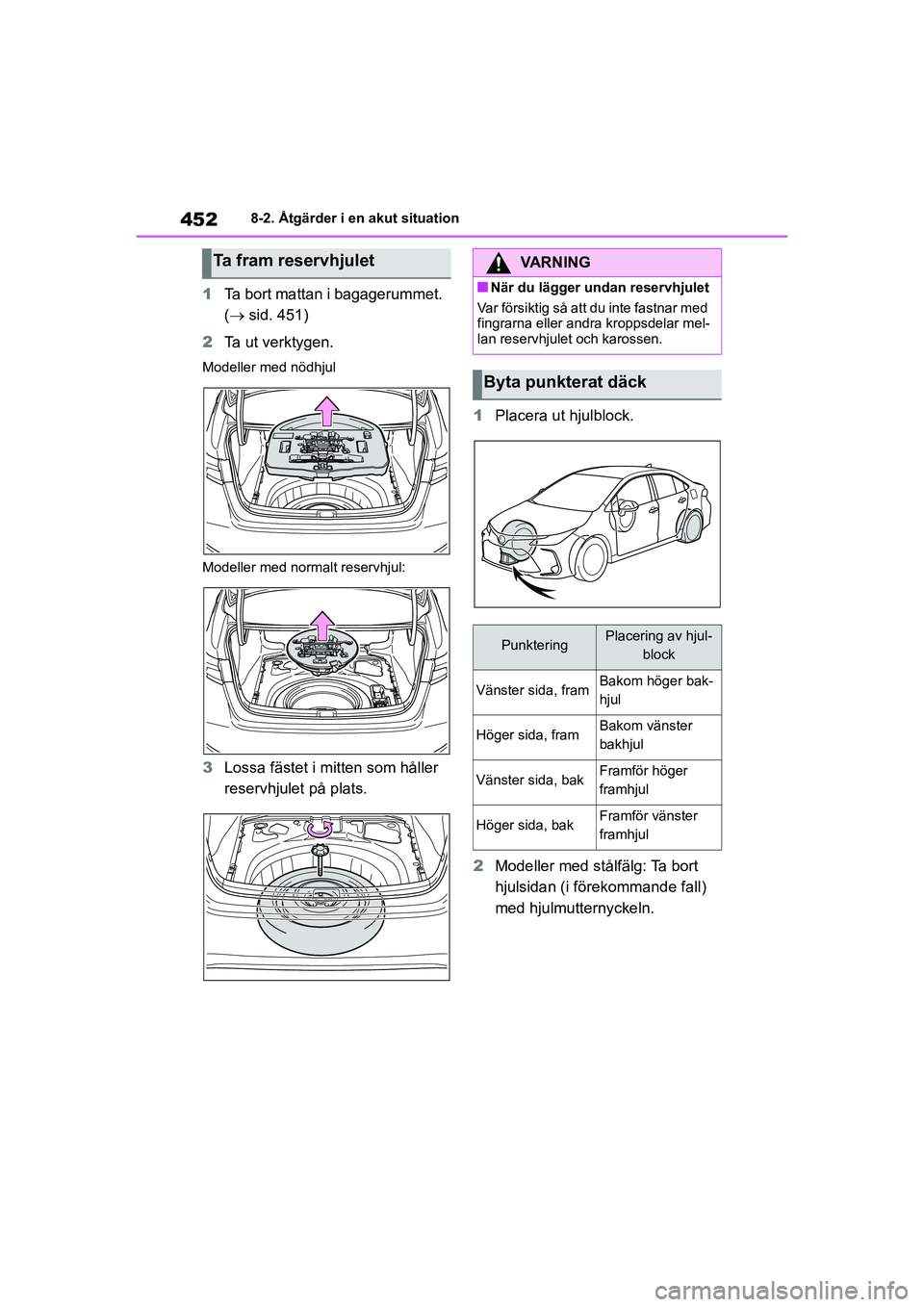

4528-2. Åtgärder i en akut situation
COROLLA HV_TMMT_OM12P19SE
1 Ta bort mattan i bagagerummet.
( sid. 451)
2 Ta ut verktygen.
Modeller med nödhjul
Modeller med normalt reservhjul:
3Lossa fästet i mitten som håller
reservhjulet på plats. 1
Placera ut hjulblock.
2 Modeller med stålfälg: Ta bort
hjulsidan (i förekommande fall)
med hjulmutternyckeln.
Ta fram reservhjuletVARNING
nNär du lägger undan reservhjulet
Var försiktig så att du inte fastnar med
fingrarna eller andra kroppsdelar mel-
lan reservhjulet och karossen.
Byta punkterat däck
PunkteringPlacering av hjul- block
Vänster sida, framBakom höger bak-
hjul
Höger sida, framBakom vänster
bakhjul
Vänster sida, bakFramför höger
framhjul
Höger sida, bakFramför vänster
framhjul
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 452 Wednesday, March 3, 2021 9:48 AM

453
8
8-2. Åtgärder i en akut situation
Om problem uppstår
COROLLA HV_TMMT_OM12P19SE Lägg en trasa mella
n hjulmutternyckeln
och hjulsidan för att skydda hjulsidan,
som bilden visar.
3 Lossa muttrarna något (ett
varv).
4 Vrid domkraftens del för
hand tills mitten av hacket i
domkraften är vid punkten där
den ska placeras. 5
Sätt ihop domkraftens förläng-
ning.
6 Hissa upp bilen tills däcket har
höjts något över marken.
7 Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska det
läggas så att fälgens utsida är riktad
uppåt, så att den inte blir repad.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 453 Wednesday, March 3, 2021 9:48 AM

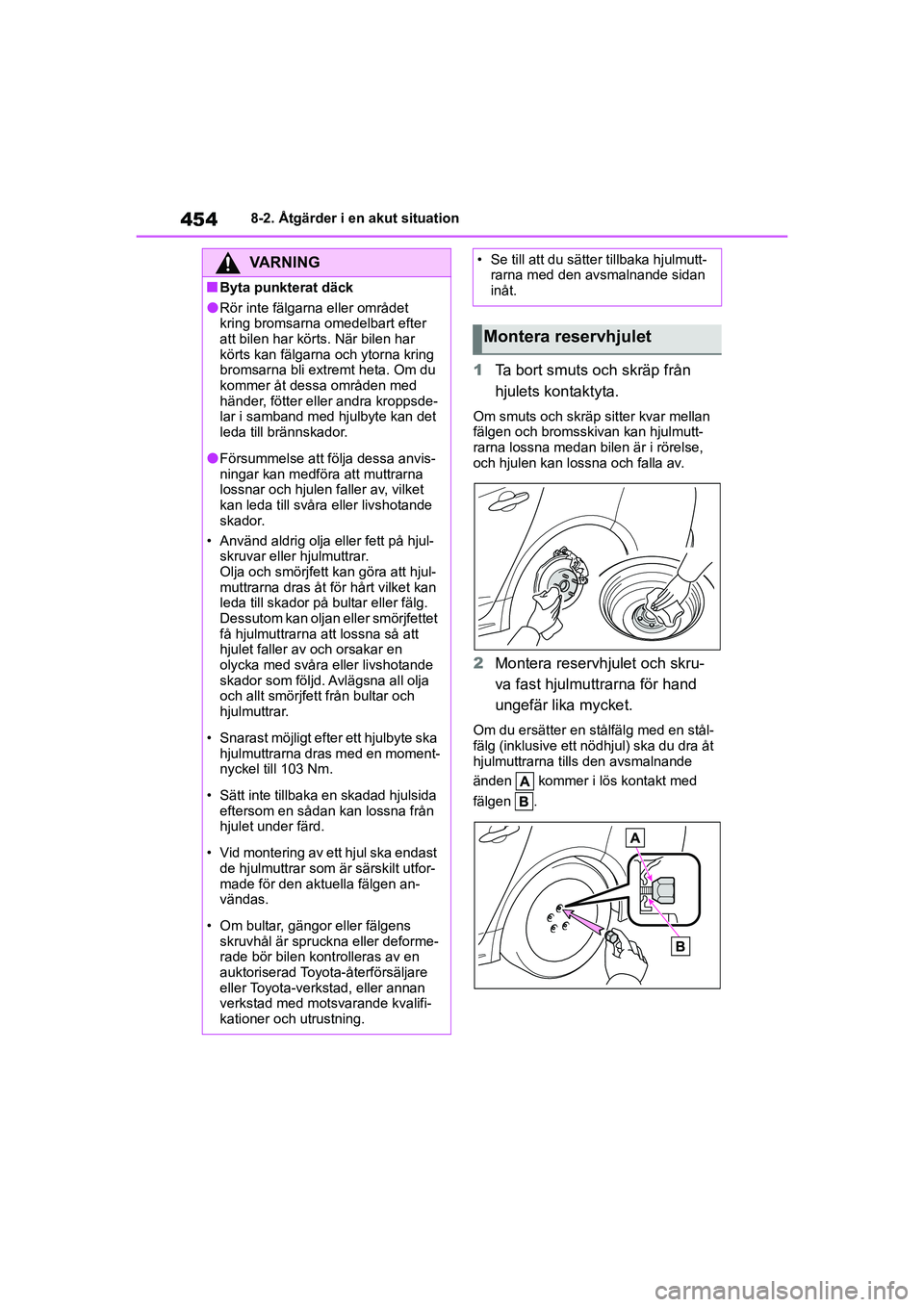

4548-2. Åtgärder i en akut situation
COROLLA HV_TMMT_OM12P19SE
1 Ta bort smuts och skräp från
hjulets kontaktyta.
Om smuts och skräp sitter kvar mellan
fälgen och bromsskivan kan hjulmutt-
rarna lossna medan bilen är i rörelse,
och hjulen kan lossna och falla av.
2Montera reservhjulet och skru-
va fast hjulmuttrarna för hand
ungefär lika mycket.
Om du ersätter en stålfälg med en stål-
fälg (inklusive ett nödhjul) ska du dra åt
hjulmuttrarna tills den avsmalnande
änden kommer i lös kontakt med
fälgen .
VARNING
nByta punkterat däck
lRör inte fälgarna eller området
kring bromsarna omedelbart efter
att bilen har körts. När bilen har
körts kan fälgarna och ytorna kring
bromsarna bli extremt heta. Om du
kommer åt dessa områden med
händer, fötter eller andra kroppsde-
lar i samband med hjulbyte kan det
leda till brännskador.
lFörsummelse att följa dessa anvis-
ningar kan medföra att muttrarna
lossnar och hjulen faller av, vilket
kan leda till svåra eller livshotande
skador.
• Använd aldrig olja eller fett på hjul- skruvar eller hjulmuttrar.
Olja och smörjfett kan göra att hjul-
muttrarna dras åt för hårt vilket kan
leda till skador på bultar eller fälg.
Dessutom kan oljan eller smörjfettet
få hjulmuttrarna att lossna så att
hjulet faller av och orsakar en
olycka med svåra eller livshotande
skador som följd. Avlägsna all olja
och allt smörjfett från bultar och
hjulmuttrar.
• Snarast möjligt efter ett hjulbyte ska hjulmuttrarna dras med en moment-
nyckel till 103 Nm.
• Sätt inte tillbaka en skadad hjulsida eftersom en sådan kan lossna från
hjulet under färd.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor-
made för den aktuella fälgen an-
vändas.
• Om bultar, gängor eller fälgens skruvhål är spruckna eller deforme-
rade bör bilen kontrolleras av en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer och utrustning.
• Se till att du sätter tillbaka hjulmutt- rarna med den avsmalnande sidan
inåt.
Montera reservhjulet
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 454 Wednesday, March 3, 2021 9:48 AM

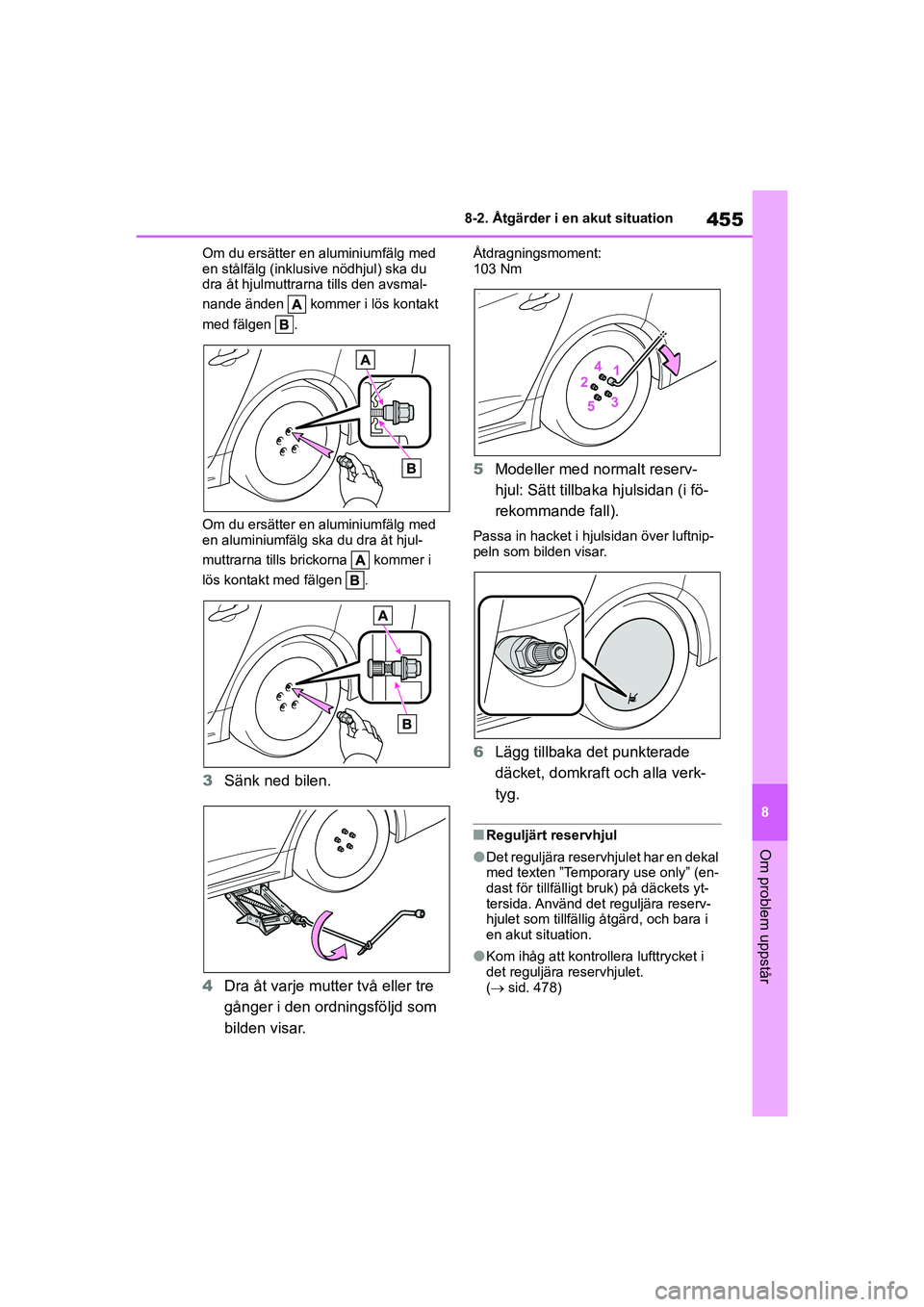

455
8
8-2. Åtgärder i en akut situation
Om problem uppstår
COROLLA HV_TMMT_OM12P19SE Om du ersätter en aluminiumfälg med
en stålfälg (inklusive nödhjul) ska du
dra åt hjulmuttrarna tills den avsmal-
nande änden kommer i lös kontakt
med fälgen .
Om du ersätter en aluminiumfälg med
en aluminiumfälg ska du dra åt hjul-
muttrarna tills brickorna kommer i
lös kontakt med fälgen .
3
Sänk ned bilen.
4 Dra åt varje mutter två eller tre
gånger i den ordningsföljd som
bilden visar.
Åtdragningsmoment:
103 Nm
5Modeller med normalt reserv-
hjul: Sätt tillbaka hjulsidan (i fö-
rekommande fall).
Passa in hacket i hjulsidan över luftnip-
peln som bilden visar.
6Lägg tillbaka det punkterade
däcket, domkraft och alla verk-
tyg.
nReguljärt reservhjul
lDet reguljära reservhjulet har en dekal
med texten ”Temporary use only” (en-
dast för tillfälligt bruk) på däckets yt-
tersida. Använd det reguljära reserv-
hjulet som tillfällig åtgärd, och bara i
en akut situation.
lKom ihåg att kontrollera lufttrycket i
det reguljära reservhjulet.
( sid. 478)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 455 Wednesday, March 3, 2021 9:48 AM

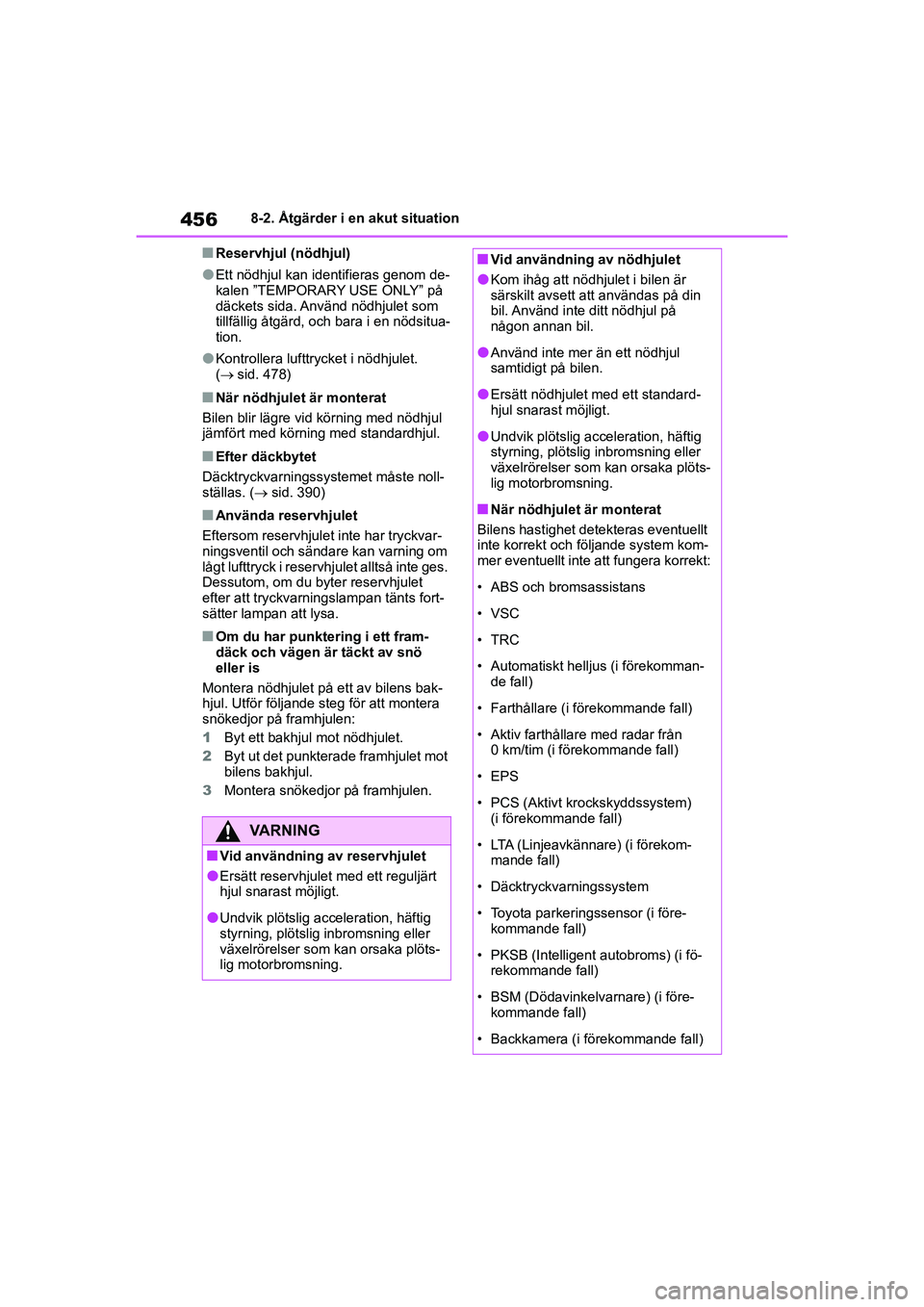

4568-2. Åtgärder i en akut situation
COROLLA HV_TMMT_OM12P19SE
nReservhjul (nödhjul)
lEtt nödhjul kan identifieras genom de-
kalen ”TEMPORARY USE ONLY” på
däckets sida. Använd nödhjulet som
tillfällig åtgärd, och bara i en nödsitua-
tion.
lKontrollera lufttrycket i nödhjulet.
( sid. 478)
nNär nödhjulet är monterat
Bilen blir lägre vid körning med nödhjul
jämfört med körning med standardhjul.
nEfter däckbytet
Däcktryckvarningssystem et måste noll-
ställas. ( sid. 390)
nAnvända reservhjulet
Eftersom reservhjul et inte har tryckvar-
ningsventil och sändare kan varning om
lågt lufttryck i reservhj ulet alltså inte ges.
Dessutom, om du byter reservhjulet
efter att tryckvarnings lampan tänts fort-
sätter lampan att lysa.
nOm du har punktering i ett fram-
däck och vägen är täckt av snö
eller is
Montera nödhjulet på ett av bilens bak-
hjul. Utför följande steg för att montera
snökedjor på framhjulen:
1 Byt ett bakhjul mot nödhjulet.
2 Byt ut det punkterade framhjulet mot
bilens bakhjul.
3 Montera snökedjor på framhjulen.
VARNING
nVid användning av reservhjulet
lErsätt reservhjulet med ett reguljärt
hjul snarast möjligt.
lUndvik plötslig acceleration, häftig
styrning, plötslig inbromsning eller
växelrörelser som kan orsaka plöts-
lig motorbromsning.
nVid användning av nödhjulet
lKom ihåg att nödhjulet i bilen är
särskilt avsett att användas på din
bil. Använd inte ditt nödhjul på
någon annan bil.
lAnvänd inte mer än ett nödhjul
samtidigt på bilen.
lErsätt nödhjulet med ett standard-
hjul snarast möjligt.
lUndvik plötslig acceleration, häftig
styrning, plötslig inbromsning eller
växelrörelser som kan orsaka plöts-
lig motorbromsning.
nNär nödhjulet är monterat
Bilens hastighet detekteras eventuellt
inte korrekt och följande system kom-
mer eventuellt inte att fungera korrekt:
• ABS och bromsassistans
• VSC
•TRC
• Automatiskt helljus (i förekomman- de fall)
• Farthållare (i förekommande fall)
• Aktiv farthållare med radar från 0 km/tim (i förekommande fall)
• EPS
• PCS (Aktivt krockskyddssystem) (i förekommande fall)
• LTA (Linjeavkännare) (i förekom- mande fall)
• Däcktryckvarningssystem
• Toyota parkeringssensor (i före- kommande fall)
• PKSB (Intelligent au tobroms) (i fö-
rekommande fall)
• BSM (Dödavinkelv arnare) (i före-
kommande fall)
• Backkamera (i förekommande fall)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 456 Wednesday, March 3, 2021 9:48 AM

457
8
8-2. Åtgärder i en akut situation
Om problem uppstår
COROLLA HV_TMMT_OM12P19SE
VARNING
• S-IPA (Intelligent parkeringsassis-
tans) (i förekommande fall)
• Navigationssystem (i förekomman- de fall)
nHastighetsbegränsning när nöd-
hjulet är monterat
Kör inte med högre hastighet än
80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i
hög hastighet. Försummelse att följa
denna anvisning kan resultera i en
olycka som kan orsaka svåra eller
livshotande skador.
nNär du har använt verktygen och
domkraften
Innan du kör iväg, kontrollera att alla
verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i
bilen så att de inte kan orsaka skador
vid en eventuell kollision eller hård in-
bromsning.
OBSERVERA
nVar försiktig vid körning över
gupp medan ett nödhjul är mon-
terat på bilen.
Bilen blir lägre vid körning med nöd-
hjul jämfört med körning med stan-
dardhjul. Var försiktig vid körning över
ojämn vägbeläggning.
nKöra med snökedjor och nödhjul
Montera inte kedjor på ett nödhjul.
Kedjor på däcken kan skada karos-
sen och ha en negativ inverkan på
körprestanda.
nVid däckbyte
Kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller
en annan verkstad med motsvarande
kvalifikationer och utrustning när du
tar bort eller monterar hjul, däck eller
tryckvarningsventil och sändare, ef-
tersom tryckvarning sventilen och sän-
daren kan skadas om de inte hante-
ras på rätt sätt.
nUndvika skador på tryckvarnings-
ventilerna och sändarna
När ett däck lagas med flytande tät-
ningsmedel kan det hända att tryck-
varningsventilen och sändaren inte
fungerar på rätt sätt. Om flytande tät-
ningsmedel används ska du snarast
möjligt kontakta en auktoriserad
Toyota-återförsälja re eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och ut-
rustning, eller annan kvalificerad verk-
stad. Kontrollera att tryckvarningsven-
til och sändare byts ut när du sätter
tillbaka hjulet. ( sid. 389)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 457 Wednesday, March 3, 2021 9:48 AM

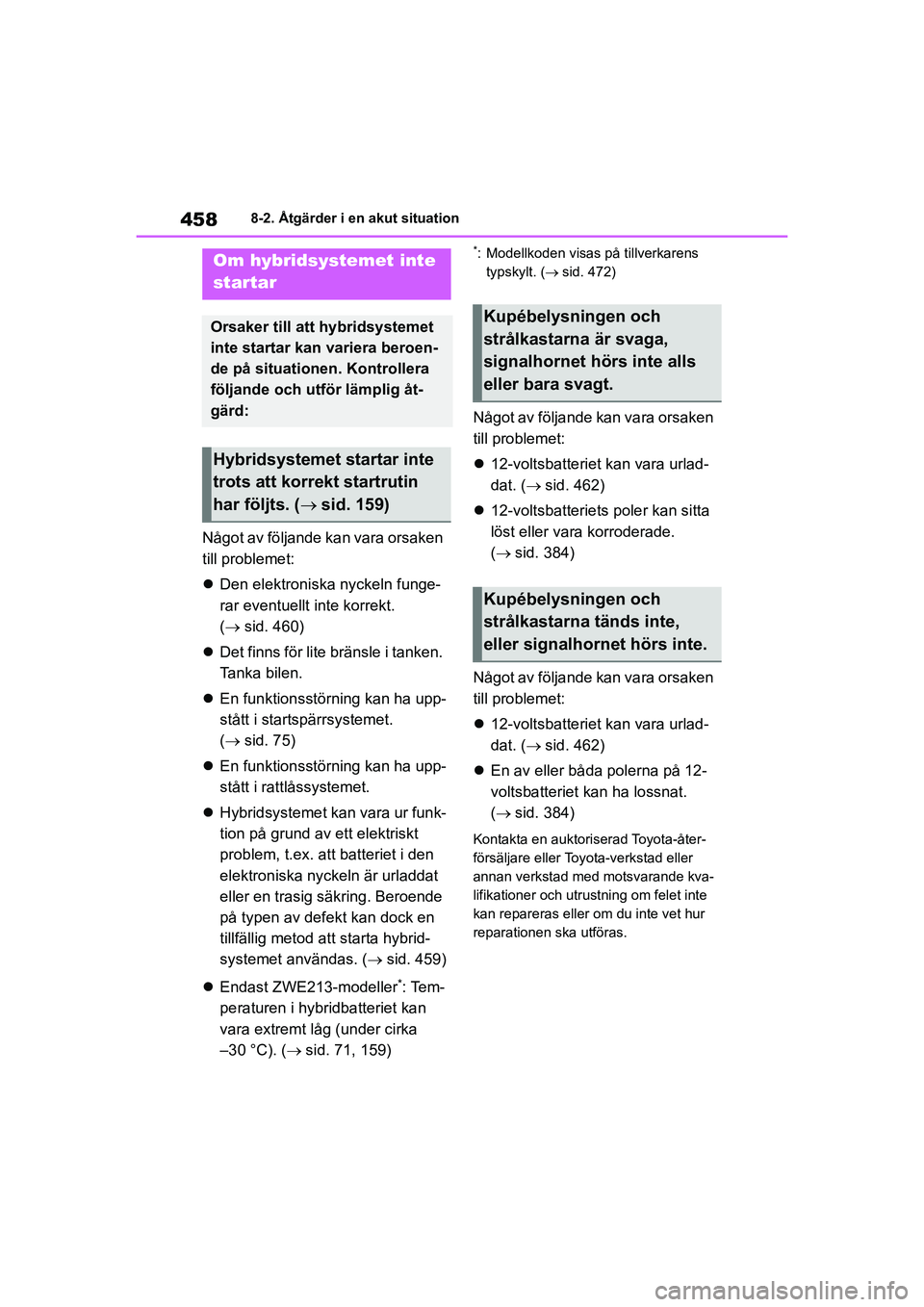

4588-2. Åtgärder i en akut situation
COROLLA HV_TMMT_OM12P19SE
Något av följande kan vara orsaken
till problemet:
 Den elektroniska nyckeln funge-
rar eventuellt inte korrekt.
( sid. 460)
 Det finns för lite bränsle i tanken.
Tanka bilen.
 En funktionsstörning kan ha upp-
stått i startspärrsystemet.
( sid. 75)
 En funktionsstörning kan ha upp-
stått i rattlåssystemet.
 Hybridsystemet kan vara ur funk-
tion på grund av ett elektriskt
problem, t.ex. att batteriet i den
elektroniska nyckeln är urladdat
eller en trasig säkring. Beroende
på typen av defekt kan dock en
tillfällig metod at t starta hybrid-
systemet användas. ( sid. 459)
 Endast ZWE213-modeller
*: Tem-
peraturen i hybridbatteriet kan
vara extremt låg (under cirka
–30 °C). ( sid. 71, 159)
*: Modellkoden visas på tillverkarens
typskylt. ( sid. 472)
Något av följande kan vara orsaken
till problemet:
12-voltsbatteriet kan vara urlad-
dat. ( sid. 462)
 12-voltsbatteriets poler kan sitta
löst eller vara korroderade.
( sid. 384)
Något av följande kan vara orsaken
till problemet:
 12-voltsbatteriet kan vara urlad-
dat. ( sid. 462)
 En av eller båda polerna på 12-
voltsbatteriet kan ha lossnat.
(  sid. 384)
Kontakta en auktoriserad Toyota-åter-
försäljare eller To yota-verkstad eller
annan verkstad med motsvarande kva-
lifikationer och utrustning om felet inte
kan repareras eller om du inte vet hur
reparationen ska utföras.
Om hybridsystemet inte
startar
Orsaker till att hybridsystemet
inte startar kan variera beroen-
de på situationen. Kontrollera
följande och utför lämplig åt-
gärd:
Hybridsystemet startar inte
trots att korrekt startrutin
har följts. ( sid. 159)
Kupébelysningen och
strålkastarna är svaga,
signalhornet hörs inte alls
eller bara svagt.
Kupébelysningen och
strålkastarna tänds inte,
eller signalhornet hörs inte.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19SE.book Page 458 Wednesday, March 3, 2021 9:48 AM
