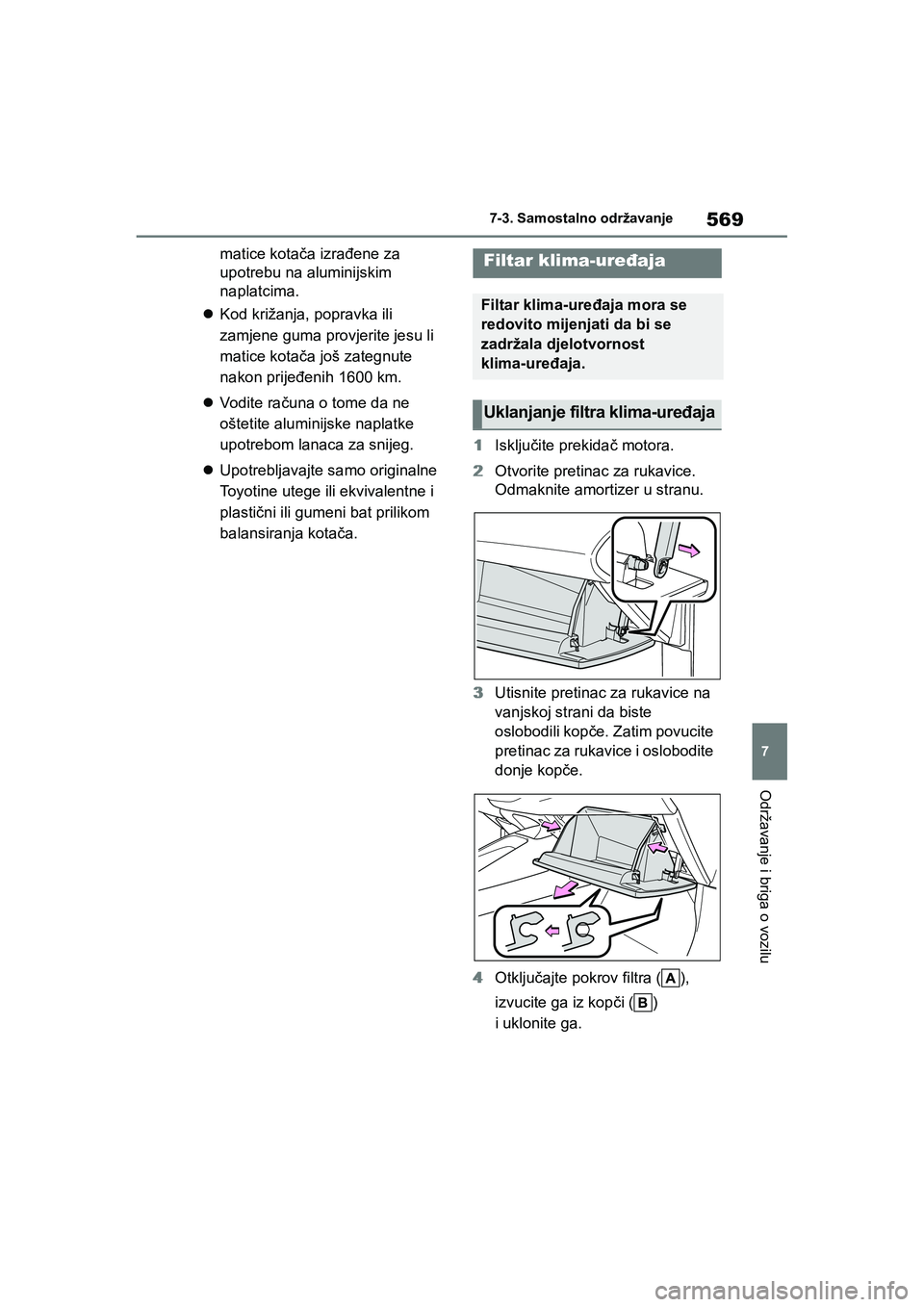

TOYOTA COROLLA 2021 Upute Za Rukovanje (in Croatian)

569
7 7-3. Samostalno održavanje
Održavanje i briga o vozilu
COROLLA_TMMT_EE
matice kotača izrađene za
upotrebu na aluminijskim
naplatcima.
Kod križanja, popravka ili
zamjene guma provjerite jesu li
matice kotača još zategnute
nakon prijeđenih 1600 km.
Vodite računa o tome da ne
oštetite aluminijske naplatke
upotrebom lanaca za snijeg.
Upotrebljavajte samo originalne
Toyotine utege ili ekvivalentne i
plastični ili gumeni bat prilikom
balansiranja kotača.1Isključite prekidač motora.
2Otvorite pretinac za rukavice.
Odmaknite amortizer u stranu.
3Utisnite pretinac za rukavice na
vanjskoj strani da biste
oslobodili kopče. Zatim povucite
pretinac za rukavice i oslobodite
donje kopče.
4Otključajte pokrov filtra ( ),
izvucite ga iz kopči ( )
i uklonite ga.Filtar klima-uređaja
Filtar klima-uređaja mora se
redovito mijenjati da bi se
zadržala djelotvornost
klima-uređaja.
Uklanjanje filtra klima-uređaja
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 569 Thursday, January 7, 2021 1:15 PM

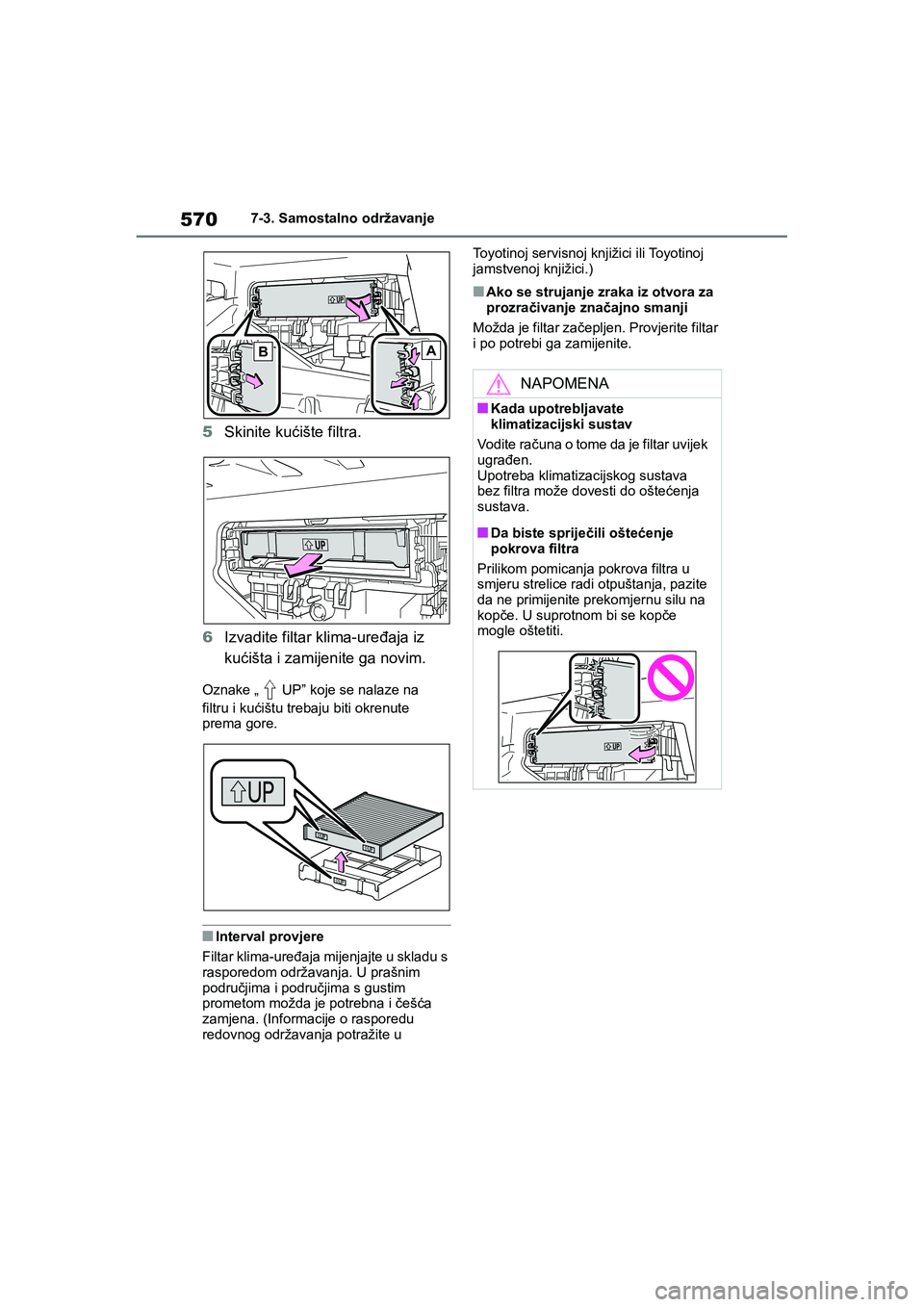

5707-3. Samostalno održavanje
COROLLA_TMMT_EE
5Skinite kućište filtra.
6Izvadite filtar klima-uređaja iz
kućišta i zamijenite ga novim.
Oznake „ UP” koje se nalaze na
filtru i kućištu trebaju biti okrenute
prema gore.
■Interval provjere
Filtar klima-uređaja mijenjajte u skladu s
rasporedom održavanja. U prašnim
područjima i područjima s gustim
prometom možda je potrebna i češća
zamjena. (Informacije o rasporedu
redovnog održavanja potražite u Toyotinoj servisnoj knjižici ili Toyotinoj
jamstvenoj knjižici.)
■Ako se strujanje zraka iz otvora za
prozračivanje značajno smanji
Možda je filtar začepljen. Provjerite filtar
i po potrebi ga zamijenite.
AB
NAPOMENA
■Kada upotrebljavate
klimatizacijski sustav
Vo d i t e r ačuna o tome da je filtar uvijek
ugrađen.
Upotreba klimatizacijskog sustava
bez filtra može dovesti do oštećenja
sustava.
■Da biste spriječili oštećenje
pokrova filtra
Prilikom pomicanja pokrova filtra u
smjeru strelice radi otpuštanja, pazite
da ne primijenite prekomjernu silu na
kopče. U suprotnom bi se kopče
mogle oštetiti.
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 570 Thursday, January 7, 2021 1:15 PM

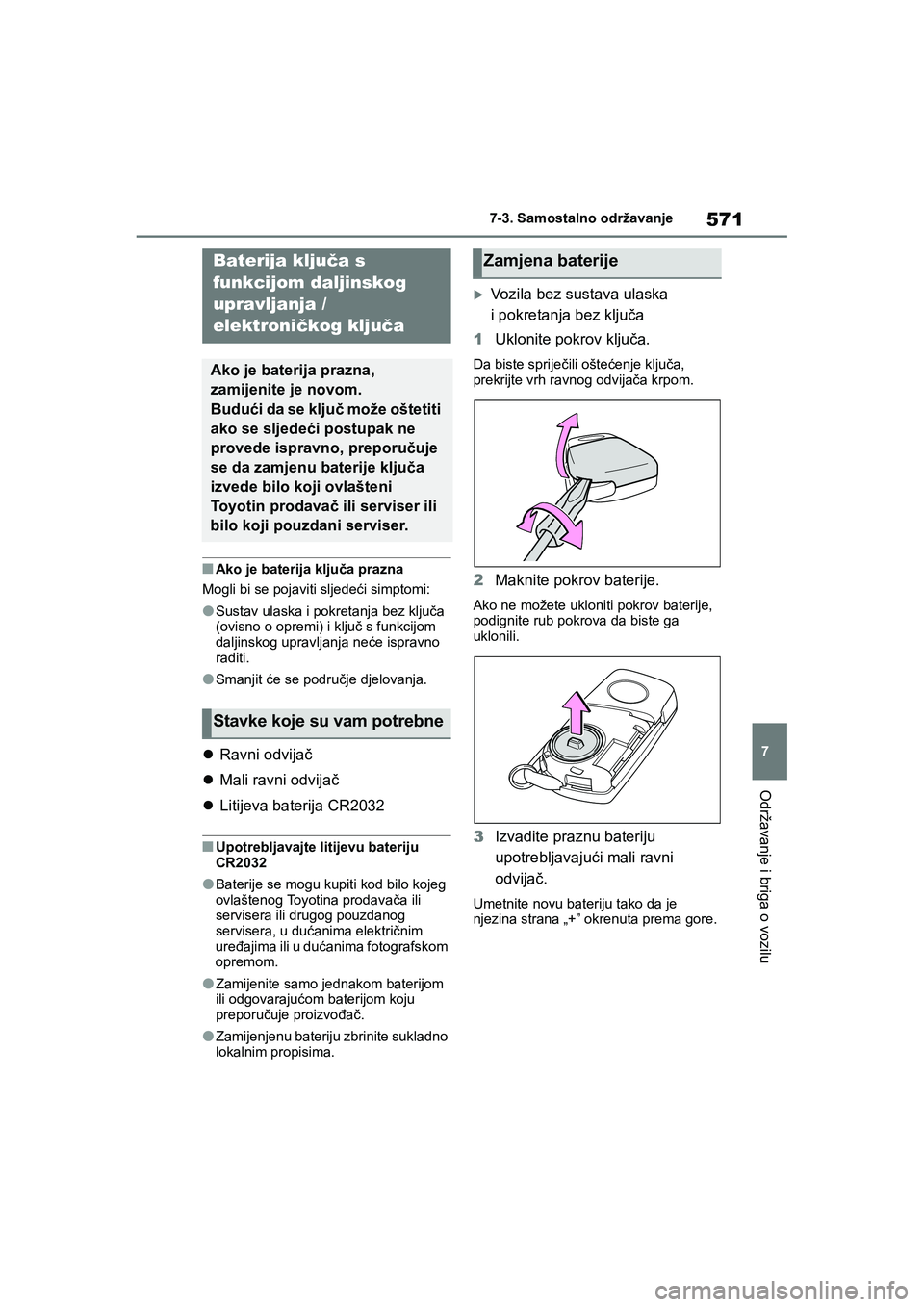

571
7 7-3. Samostalno održavanje
Održavanje i briga o vozilu
COROLLA_TMMT_EE
■Ako je baterija ključa prazna
Mogli bi se pojaviti sljedeći simptomi:
●Sustav ulaska i pokretanja bez ključa
(ovisno o opremi) i ključ s funkcijom
daljinskog upravljanja neće ispravno
raditi.
●Smanjit će se područje djelovanja.
Ravni odvijač
Mali ravni odvijač
Litijeva baterija CR2032
■Upotrebljavajte litijevu bateriju
CR2032
●Baterije se mogu kupiti kod bilo kojeg
ovlaštenog Toyotina prodavača ili
servisera ili drugog pouzdanog
servisera, u dućanima električnim
uređajima ili u dućanima fotografskom
opremom.
●Zamijenite samo jednakom baterijom
ili odgovarajućom baterijom koju
preporučuje proizvođač.
●Zamijenjenu bateriju zbrinite sukladno
lokalnim propisima.
Vozila bez sustava ulaska
i pokretanja bez ključa
1Uklonite pokrov ključa.
Da biste spriječili oštećenje ključa,
prekrijte vrh ravnog odvijača krpom.
2Maknite pokrov baterije.
Ako ne možete ukloniti pokrov baterije,
podignite rub pokrova da biste ga
uklonili.
3Izvadite praznu bateriju
upotrebljavajući mali ravni
odvijač.
Umetnite novu bateriju tako da je
njezina strana „+” okrenuta prema gore.
Baterija ključa s
funkcijom daljinskog
upravljanja /
elektroničkog ključa
Ako je baterija prazna,
zamijenite je novom.
Budući da se ključ može oštetiti
ako se sljedeći postupak ne
provede ispravno, preporučuje
se da zamjenu baterije ključa
izvede bilo koji ovlašteni
Toyotin prodavač ili serviser ili
bilo koji pouzdani serviser.
Stavke koje su vam potrebne
Zamjena baterije
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 571 Thursday, January 7, 2021 1:15 PM

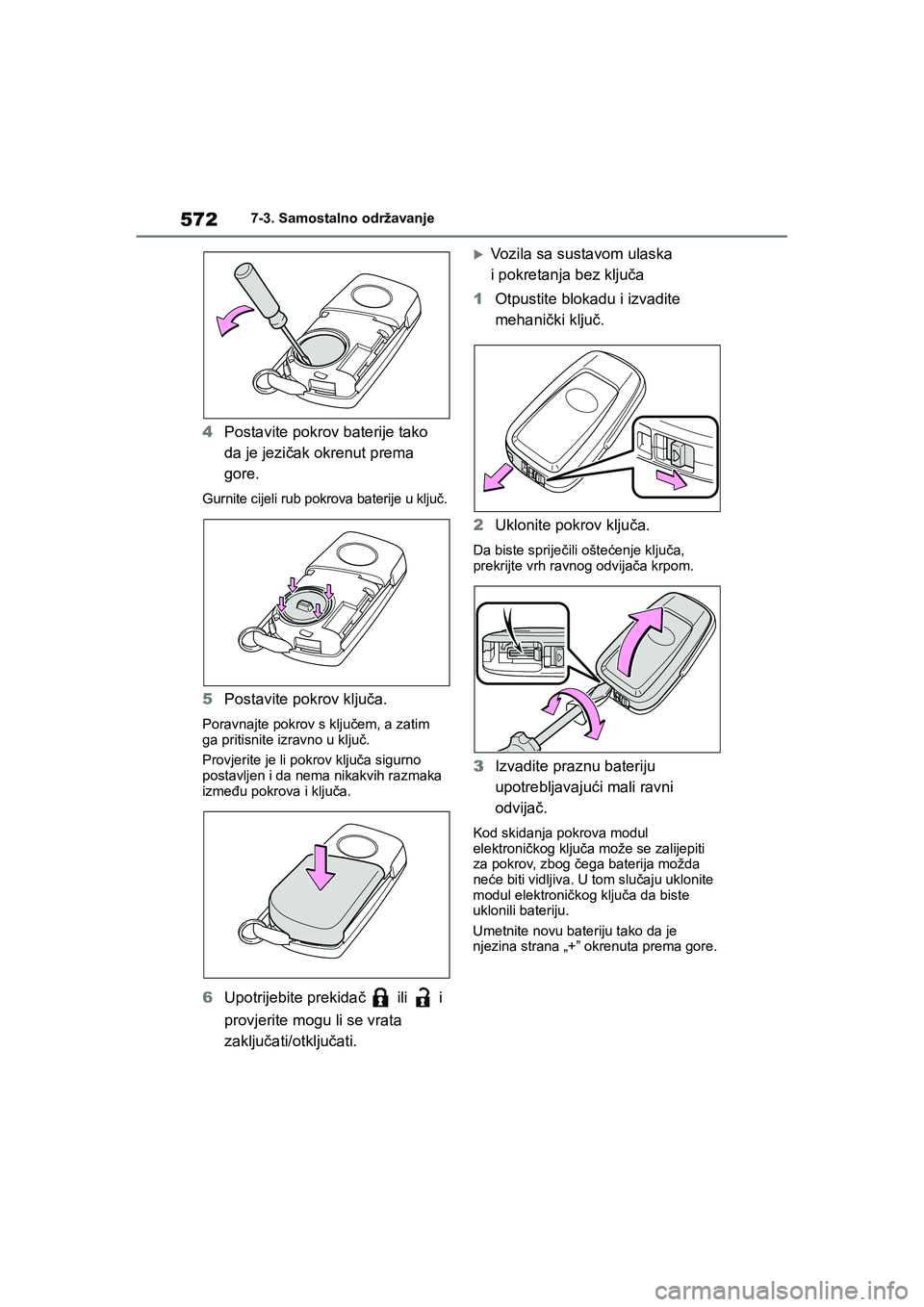

5727-3. Samostalno održavanje
COROLLA_TMMT_EE
4Postavite pokrov baterije tako
da je jezičak okrenut prema
gore.
Gurnite cijeli rub pokrova baterije u ključ.
5Postavite pokrov ključa.
Poravnajte pokrov s ključem, a zatim
ga pritisnite izravno u ključ.
Provjerite je li pokrov ključa sigurno
postavljen i da nema nikakvih razmaka
između pokrova i ključa.
6Upotrijebite prekidač ili i
provjerite mogu li se vrata
zaključati/otključati.
Vozila sa sustavom ulaska
i pokretanja bez ključa
1Otpustite blokadu i izvadite
mehanički ključ.
2Uklonite pokrov ključa.
Da biste spriječili oštećenje ključa,
prekrijte vrh ravnog odvijača krpom.
3Izvadite praznu bateriju
upotrebljavajući mali ravni
odvijač.
Kod skidanja pokrova modul
elektroničkog ključa može se zalijepiti
za pokrov, zbog čega baterija možda
neće biti vidljiva. U tom slučaju uklonite
modul elektroničkog ključa da biste
uklonili bateriju.
Umetnite novu bateriju tako da je
njezina strana „+” okrenuta prema gore.
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 572 Thursday, January 7, 2021 1:15 PM

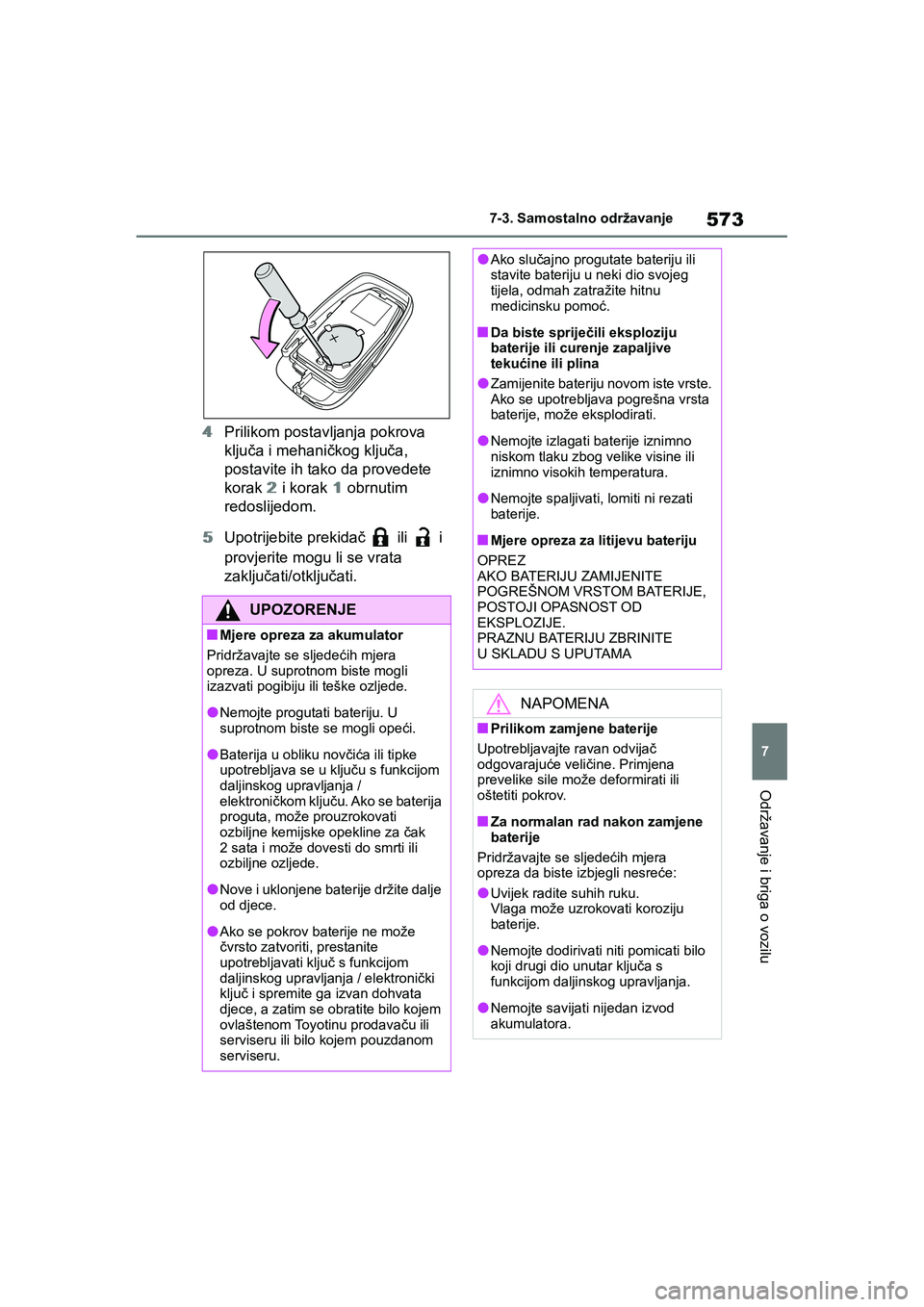

573
7 7-3. Samostalno održavanje
Održavanje i briga o vozilu
COROLLA_TMMT_EE
4Prilikom postavljanja pokrova
ključa i mehaničkog ključa,
postavite ih tako da provedete
korak 2 i korak 1 obrnutim
redoslijedom.
5Upotrijebite prekidač ili i
provjerite mogu li se vrata
zaključati/otključati.
UPOZORENJE
■Mjere opreza za akumulator
Pridržavajte se sljedećih mjera
opreza. U suprotnom biste mogli
izazvati pogibiju ili teške ozljede.
●Nemojte progutati bateriju. U
suprotnom biste se mogli opeći.
●Baterija u obliku novčića ili tipke
upotrebljava se u ključu s funkcijom
daljinskog upravljanja /
elektroničkom ključu. Ako se baterija
proguta, može prouzrokovati
ozbiljne kemijske opekline za čak
2 sata i može dovesti do smrti ili
ozbiljne ozljede.
●Nove i uklonjene baterije držite dalje
od djece.
●Ako se pokrov baterije ne može
čvrsto zatvoriti, prestanite
upotrebljavati ključ s funkcijom
daljinskog upravljanja / elektronički
ključ i spremite ga izvan dohvata
djece, a zatim se obratite bilo kojem
ovlaštenom Toyotinu prodavaču ili
serviseru ili bilo kojem pouzdanom
serviseru.
●Ako slučajno progutate bateriju ili
stavite bateriju u neki dio svojeg
tijela, odmah zatražite hitnu
medicinsku pomoć.
■Da biste spriječili eksploziju
baterije ili curenje zapaljive
tekućine ili plina
●Zamijenite bateriju novom iste vrste.
Ako se upotrebljava pogrešna vrsta
baterije, može eksplodirati.
●Nemojte izlagati baterije iznimno
niskom tlaku zbog velike visine ili
iznimno visokih temperatura.
●Nemojte spaljivati, lomiti ni rezati
baterije.
■Mjere opreza za litijevu bateriju
OPREZ
AKO BATERIJU ZAMIJENITE
POGREŠNOM VRSTOM BATERIJE,
POSTOJI OPASNOST OD
EKSPLOZIJE.
PRAZNU BATERIJU ZBRINITE
U SKLADU S UPUTAMA
NAPOMENA
■Prilikom zamjene baterije
Upotrebljavajte ravan odvijač
odgovarajuće veličine. Primjena
prevelike sile može deformirati ili
oštetiti pokrov.
■Za normalan rad nakon zamjene
baterije
Pridržavajte se sljedećih mjera
opreza da biste izbjegli nesreće:
●Uvijek radite suhih ruku.
Vlaga može uzrokovati koroziju
baterije.
●Nemojte dodirivati niti pomicati bilo
koji drugi dio unutar ključa s
funkcijom daljinskog upravljanja.
●Nemojte savijati nijedan izvod
akumulatora.
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 573 Thursday, January 7, 2021 1:15 PM

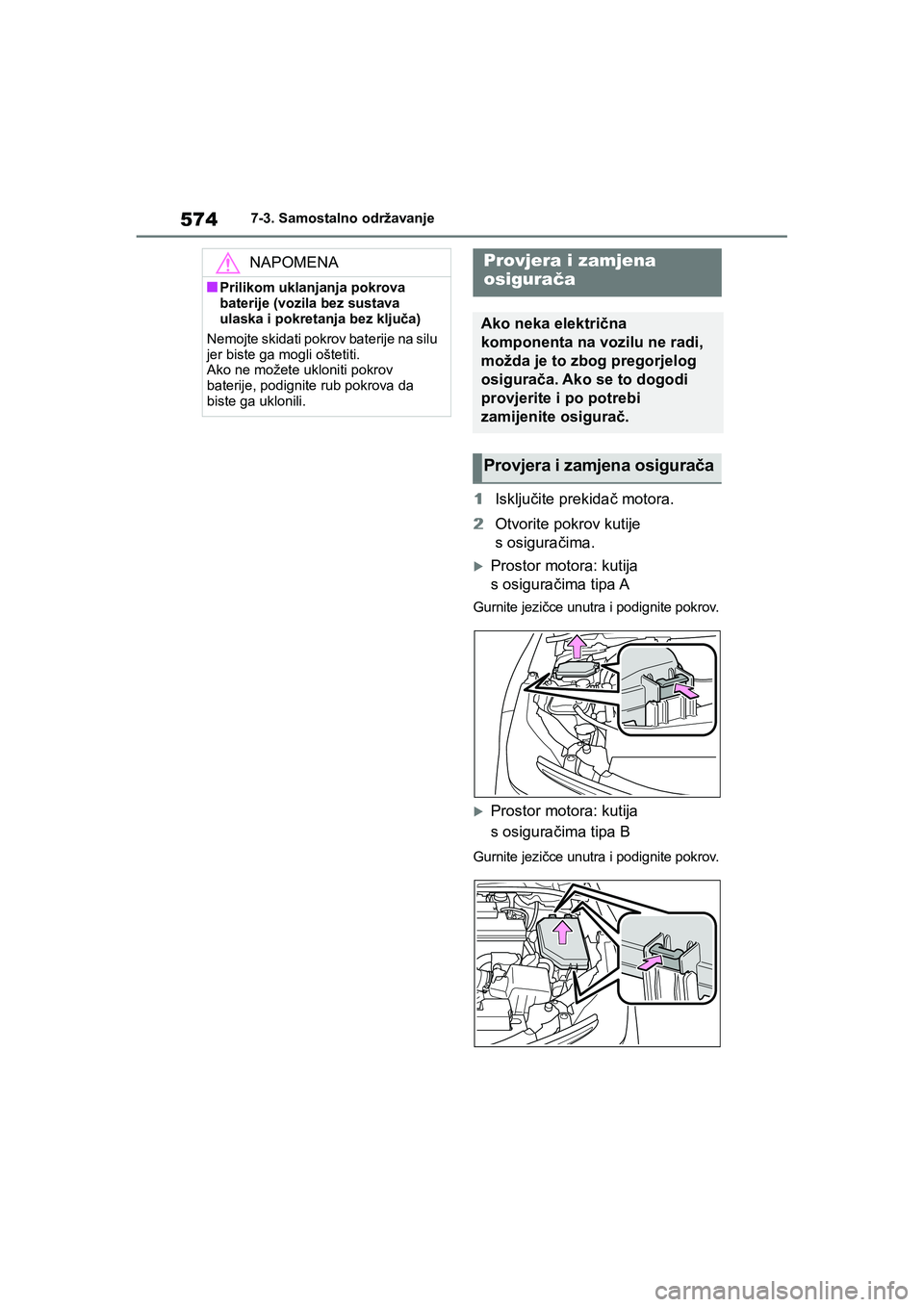

5747-3. Samostalno održavanje
COROLLA_TMMT_EE
1Isključite prekidač motora.
2Otvorite pokrov kutije
sosiguračima.
Prostor motora: kutija
sosiguračima tipa A
Gurnite jezičce unutra i podignite pokrov.
Prostor motora: kutija
sosiguračima tipa B
Gurnite jezičce unutra i podignite pokrov.
NAPOMENA
■Prilikom uklanjanja pokrova
baterije (vozila bez sustava
ulaska i pokretanja bez ključa)
Nemojte skidati pokrov baterije na silu
jer biste ga mogli oštetiti.
Ako ne možete ukloniti pokrov
baterije, podignite rub pokrova da
biste ga uklonili.
Provjera i zamjena
osigurača
Ako neka električna
komponenta na vozilu ne radi,
možda je to zbog pregorjelog
osigurača. Ako se to dogodi
provjerite i po potrebi
zamijenite osigurač.
Provjera i zamjena osigurača
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 574 Thursday, January 7, 2021 1:15 PM

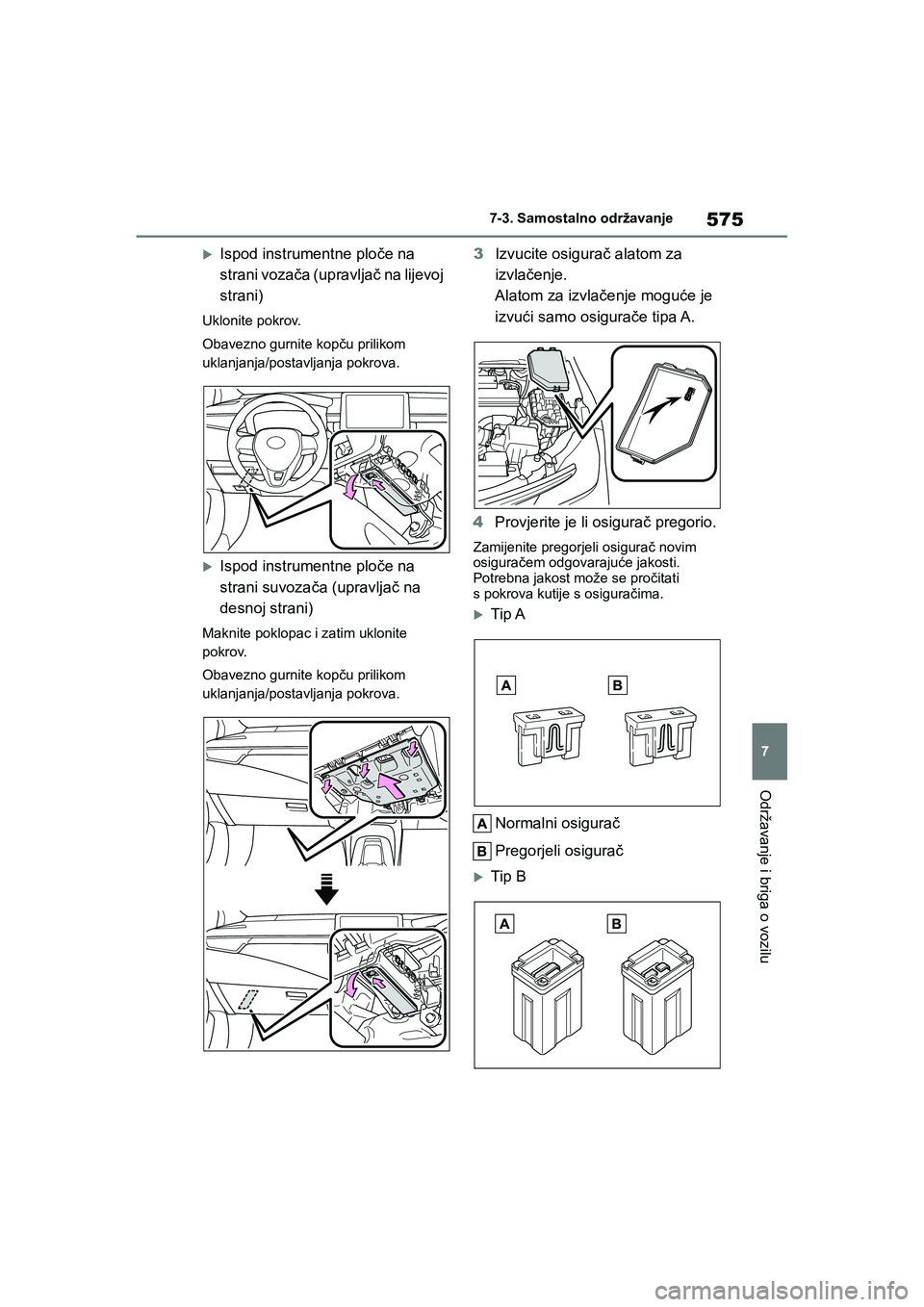

575
7 7-3. Samostalno održavanje
Održavanje i briga o vozilu
COROLLA_TMMT_EE
Ispod instrumentne ploče na
strani vozača (upravljač na lijevoj
strani)
Uklonite pokrov.
Obavezno gurnite kopču prilikom
uklanjanja/postavljanja pokrova.
Ispod instrumentne ploče na
strani suvozača (upravljač na
desnoj strani)
Maknite poklopac i zatim uklonite
pokrov.
Obavezno gurnite kopču prilikom
uklanjanja/postavljanja pokrova.
3Izvucite osigurač alatom za
izvlačenje.
Alatom za izvlačenje moguće je
izvući samo osigurače tipa A.
4Provjerite je li osigurač pregorio.
Zamijenite pregorjeli osigurač novim
osiguračem odgovarajuće jakosti.
Potrebna jakost može se pročitati
s pokrova kutije s osiguračima.
Tip A
Normalni osigurač
Pregorjeli osigurač
Tip B
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 575 Thursday, January 7, 2021 1:15 PM

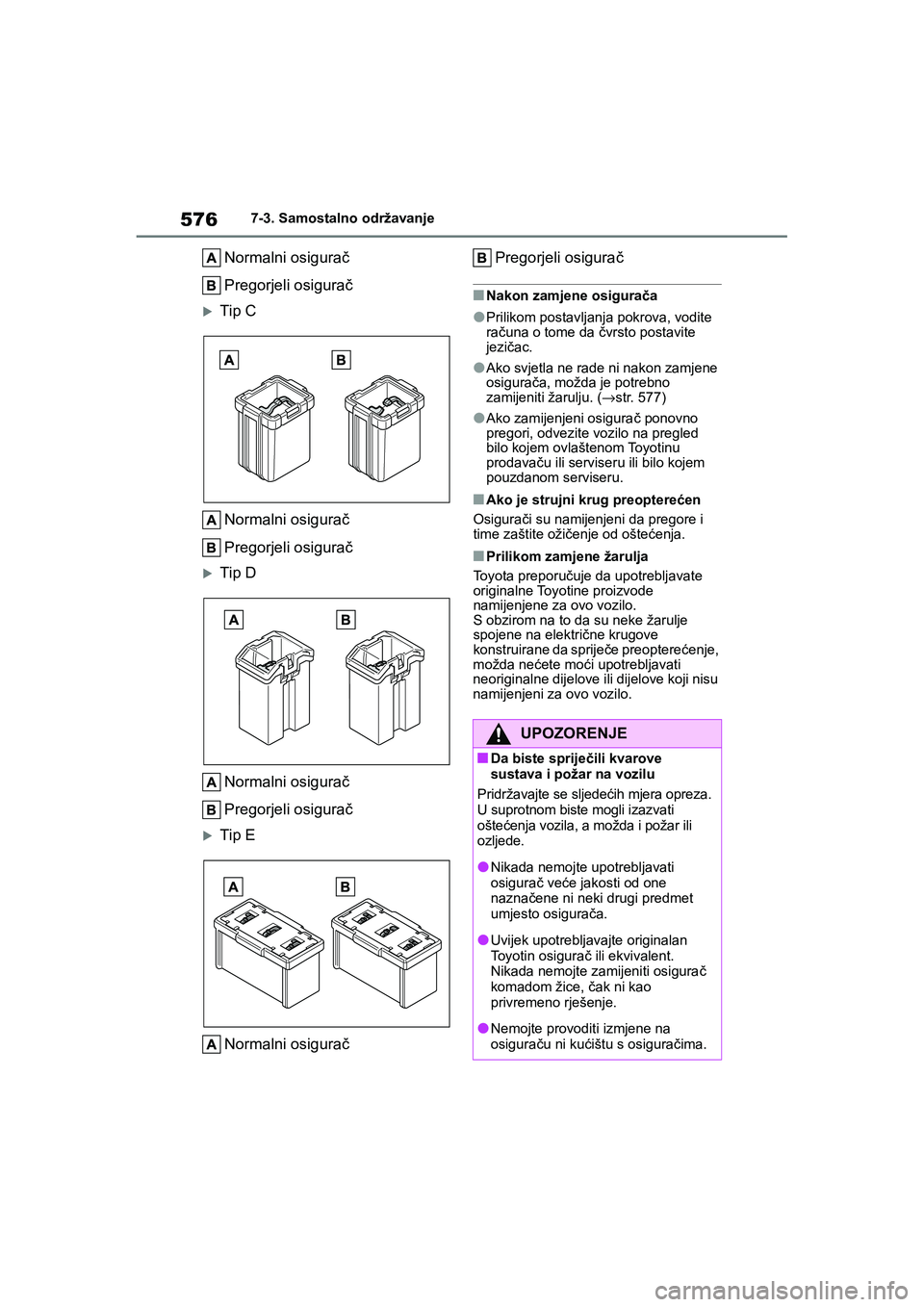

5767-3. Samostalno održavanje
COROLLA_TMMT_EE
Normalni osigurač
Pregorjeli osigurač
Tip C
Normalni osigurač
Pregorjeli osigurač
Tip D
Normalni osigurač
Pregorjeli osigurač
Tip E
Normalni osiguračPregorjeli osigurač
■Nakon zamjene osigurača
●Prilikom postavljanja pokrova, vodite
računa o tome da čvrsto postavite
jezičac.
●Ako svjetla ne rade ni nakon zamjene
osigurača, možda je potrebno
zamijeniti žarulju. (→str. 577)
●Ako zamijenjeni osigurač ponovno
pregori, odvezite vozilo na pregled
bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili bilo kojem
pouzdanom serviseru.
■Ako je strujni krug preopterećen
Osigurači su namijenjeni da pregore i
time zaštite ožičenje od oštećenja.
■Prilikom zamjene žarulja
Toyota preporučuje da upotrebljavate
originalne Toyotine proizvode
namijenjene za ovo vozilo.
S obzirom na to da su neke žarulje
spojene na električne krugove
konstruirane da spriječe preopterećenje,
možda nećete moći upotrebljavati
neoriginalne dijelove ili dijelove koji nisu
namijenjeni za ovo vozilo.
UPOZORENJE
■Da biste spriječili kvarove
sustava i požar na vozilu
Pridržavajte se sljedećih mjera opreza.
U suprotnom biste mogli izazvati
oštećenja vozila, a možda i požar ili
ozljede.
●Nikada nemojte upotrebljavati
osigurač veće jakosti od one
naznačene ni neki drugi predmet
umjesto osigurača.
●Uvijek upotrebljavajte originalan
Toyotin osigurač ili ekvivalent.
Nikada nemojte zamijeniti osigurač
komadom žice, čak ni kao
privremeno rješenje.
●Nemojte provoditi izmjene na
osiguraču ni kućištu s osiguračima.
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 576 Thursday, January 7, 2021 1:15 PM

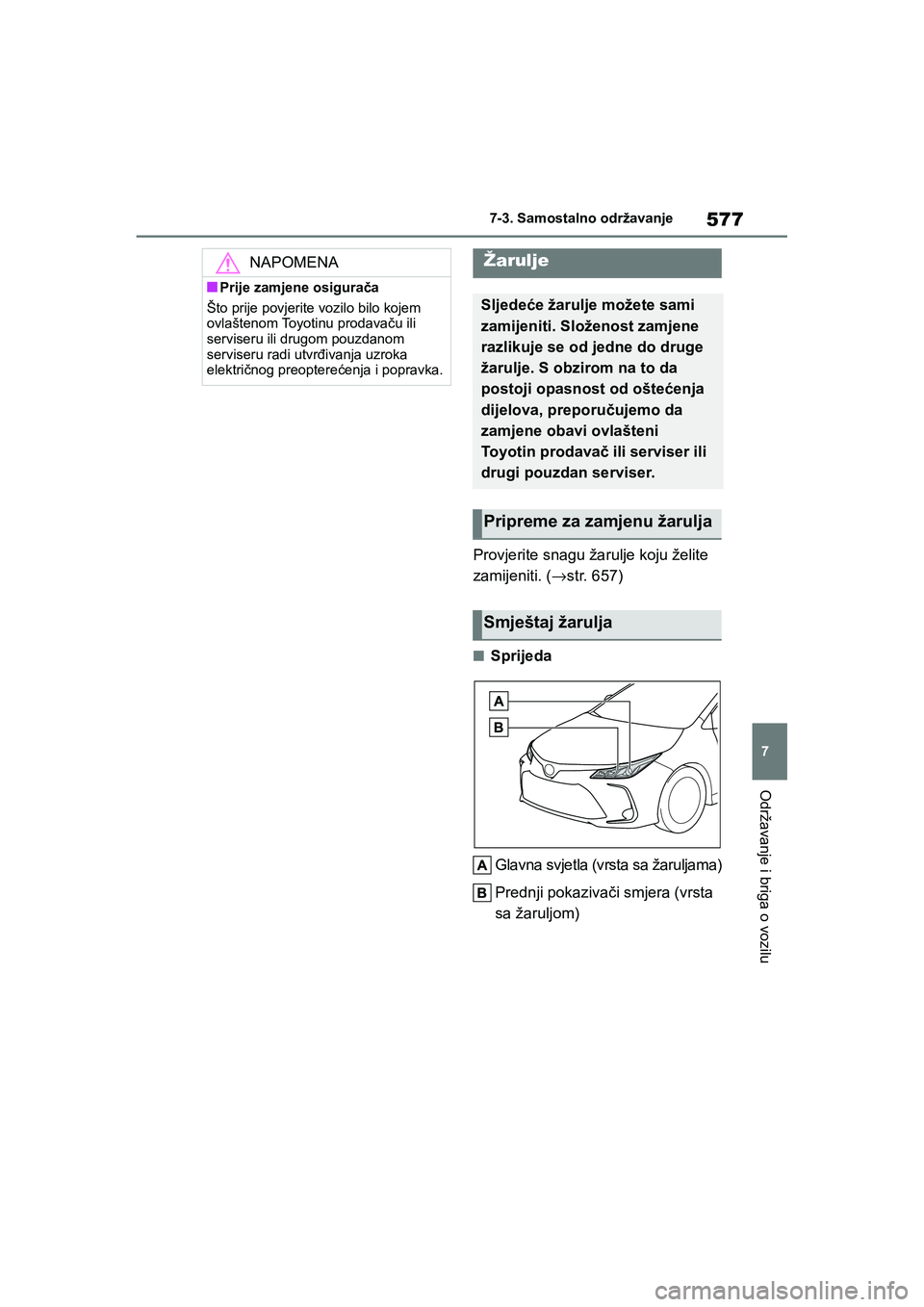

577
7 7-3. Samostalno održavanje
Održavanje i briga o vozilu
COROLLA_TMMT_EE
Provjerite snagu žarulje koju želite
zamijeniti. (→str. 657)
■Sprijeda
Glavna svjetla (vrsta sa žaruljama)
Prednji pokazivači smjera (vrsta
sa žaruljom)
NAPOMENA
■Prije zamjene osigurača
Što prije povjerite vozilo bilo kojem
ovlaštenom Toyotinu prodavaču ili
serviseru ili drugom pouzdanom
serviseru radi utvrđivanja uzroka
električnog preopterećenja i popravka.
Žarulje
Sljedeće žarulje možete sami
zamijeniti. Složenost zamjene
razlikuje se od jedne do druge
žarulje. S obzirom na to da
postoji opasnost od oštećenja
dijelova, preporučujemo da
zamjene obavi ovlašteni
Toyotin prodavač ili serviser ili
drugi pouzdan serviser.
Pripreme za zamjenu žarulja
Smještaj žarulja
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 577 Thursday, January 7, 2021 1:15 PM

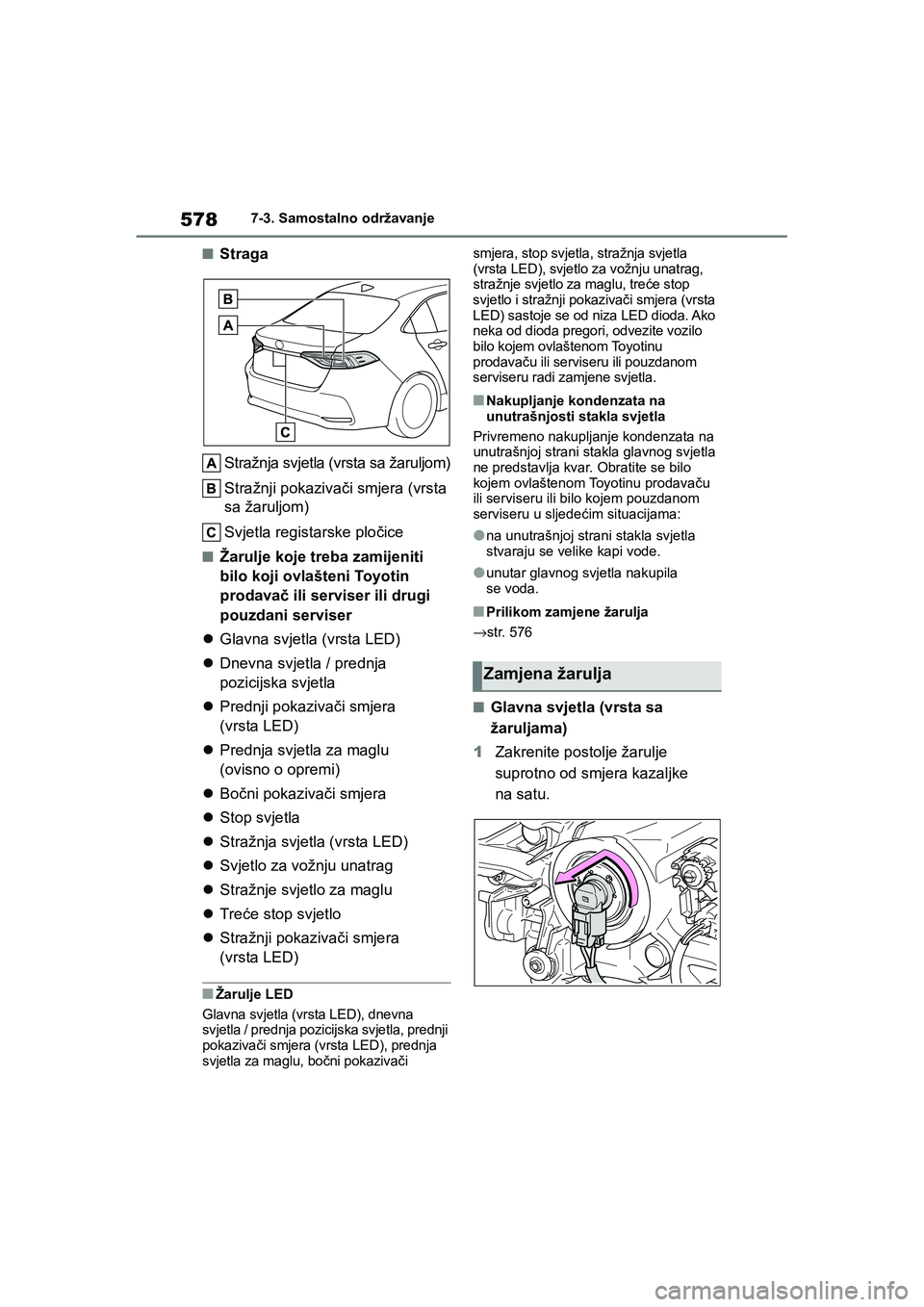

5787-3. Samostalno održavanje
COROLLA_TMMT_EE
■Straga
Stražnja svjetla (vrsta sa žaruljom)
Stražnji pokazivači smjera (vrsta
sa žaruljom)
Svjetla registarske pločice
■Žarulje koje treba zamijeniti
bilo koji ovlašteni Toyotin
prodavač ili serviser ili drugi
pouzdani serviser
Glavna svjetla (vrsta LED)
Dnevna svjetla / prednja
pozicijska svjetla
Prednji pokazivači smjera
(vrsta LED)
Prednja svjetla za maglu
(ovisno o opremi)
Bočni pokazivači smjera
Stop svjetla
Stražnja svjetla (vrsta LED)
Svjetlo za vožnju unatrag
Stražnje svjetlo za maglu
Treće stop svjetlo
Stražnji pokazivači smjera
(vrsta LED)
■Žarulje LED
Glavna svjetla (vrsta LED), dnevna
svjetla / prednja pozicijska svjetla, prednji
pokazivači smjera (vrsta LED), prednja
svjetla za maglu, bočni pokazivači smjera, stop svjetla, stražnja svjetla
(vrsta LED), svjetlo za vožnju unatrag,
stražnje svjetlo za maglu, treće stop
svjetlo i stražnji pokazivači smjera (vrsta
LED) sastoje se od niza LED dioda. Ako
neka od dioda pregori, odvezite vozilo
bilo kojem ovlaštenom Toyotinu
prodavaču ili serviseru ili pouzdanom
serviseru radi zamjene svjetla.
■Nakupljanje kondenzata na
unutrašnjosti stakla svjetla
Privremeno nakupljanje kondenzata na
unutrašnjoj strani stakla glavnog svjetla
ne predstavlja kvar. Obratite se bilo
kojem ovlaštenom Toyotinu prodavaču
ili serviseru ili bilo kojem pouzdanom
serviseru u sljedećim situacijama:
●na unutrašnjoj strani stakla svjetla
stvaraju se velike kapi vode.
●unutar glavnog svjetla nakupila
se voda.
■Prilikom zamjene žarulja
→str. 576
■Glavna svjetla (vrsta sa
žaruljama)
1Zakrenite postolje žarulje
suprotno od smjera kazaljke
na satu.
Zamjena žarulja
COROLLA(TMMT)_OM_Europe_OM12P10E_CR.book Page 578 Thursday, January 7, 2021 1:15 PM
