5309-1. Tehnilised andmed
Jahutussüsteem
Maht (ligikaudne)
X1ZR-FAE mootor koos Multidrive-käigukastiga
5,8 L
XM15A-FKS mootor koos Multidrive-käigukastiga
5,4 L
X1ZR-FAE mootor manuaalkäigukastiga
5,6 L
XM15A-FKS mootor manuaalkäigukastiga
5,2 L
Jahutusvedelik
Kasutage ühte järgmistest:
 “Toyota Super Long Life Coolant”
 Sarnane kvaliteetne, vastupidav ja etüleenglükoolil
põhinev silikaadi-, amiini-, nitriti- ja boraadivaba
jahutusvedelik.
Ärge kasutage vett.
Süüteküünlad
Mark ja tüüp
X1ZR-FAE mootor
DENSO SC16HR11
XM15A-FKS mootor
DENSO FC16HR-Q8
NGK DILKAR6T8
Sädevahemik (kontaktivahe)
X1ZR-FAE mootor
1,1 mm
XM15A-FKS mootor
0,8 mm
MÄRKUS
■Iriidiumsüüteküünlad
Kasutage ainult iriidiumsüüteküünlaid. Ärge muutke nende kontaktivahet.
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 530 Monday, December 20, 2021 7:23 PM

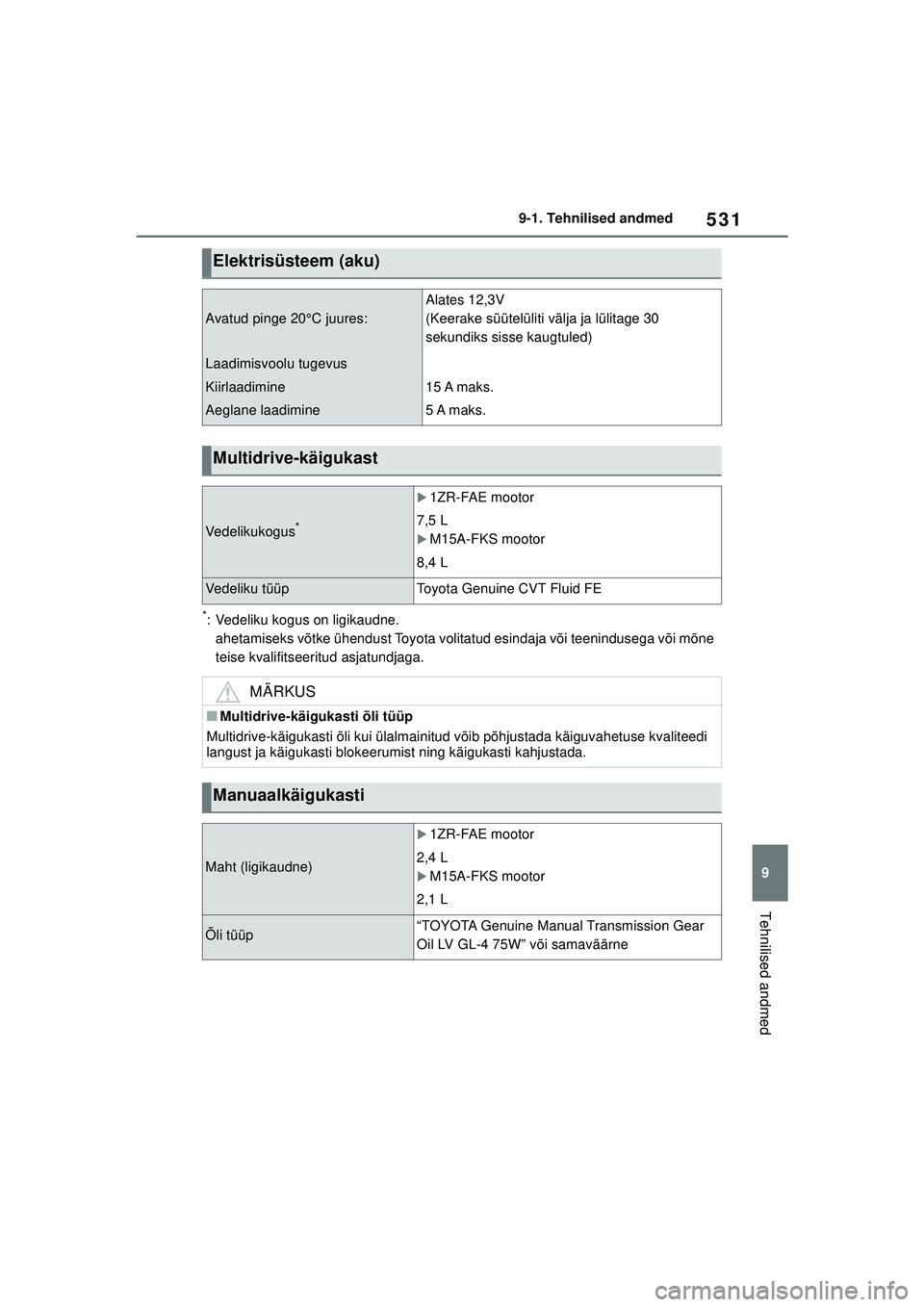

531
9
9-1. Tehnilised andmed
Tehnilised andmed
*: Vedeliku kogus on ligikaudne.
ahetamiseks võtke ühendust Toyota volitatud esindaja või teenindusega või mõne
teise kvalifitseeritud asjatundjaga.
Elektrisüsteem (aku)
Avatud pinge 20°C juures:
Alates 12,3V
(Keerake süütelüliti välja ja lülitage 30
sekundiks sisse kaugtuled)
Laadimisvoolu tugevus
Kiirlaadimine
Aeglane laadimine
15 A maks.
5 A maks.
Multidrive-käigukast
Vedelikukogus*
X1ZR-FAE mootor
7,5 L
XM15A-FKS mootor
8,4 L
Vedeliku tüüpToyota Genuine CVT Fluid FE
MÄRKUS
■Multidrive-käigukasti õli tüüp
Multidrive-käigukasti õli kui ülalmainitud võib põhjustada käiguvahetuse kvaliteedi
langust ja käigukasti blokeerumist ning käigukasti kahjustada.
Manuaalkäigukasti
Maht (ligikaudne)
X1ZR-FAE mootor
2,4 L
XM15A-FKS mootor
2,1 L
Õli tüüp“TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” või samaväärne
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 531 Monday, December 20, 2021 7:23 PM

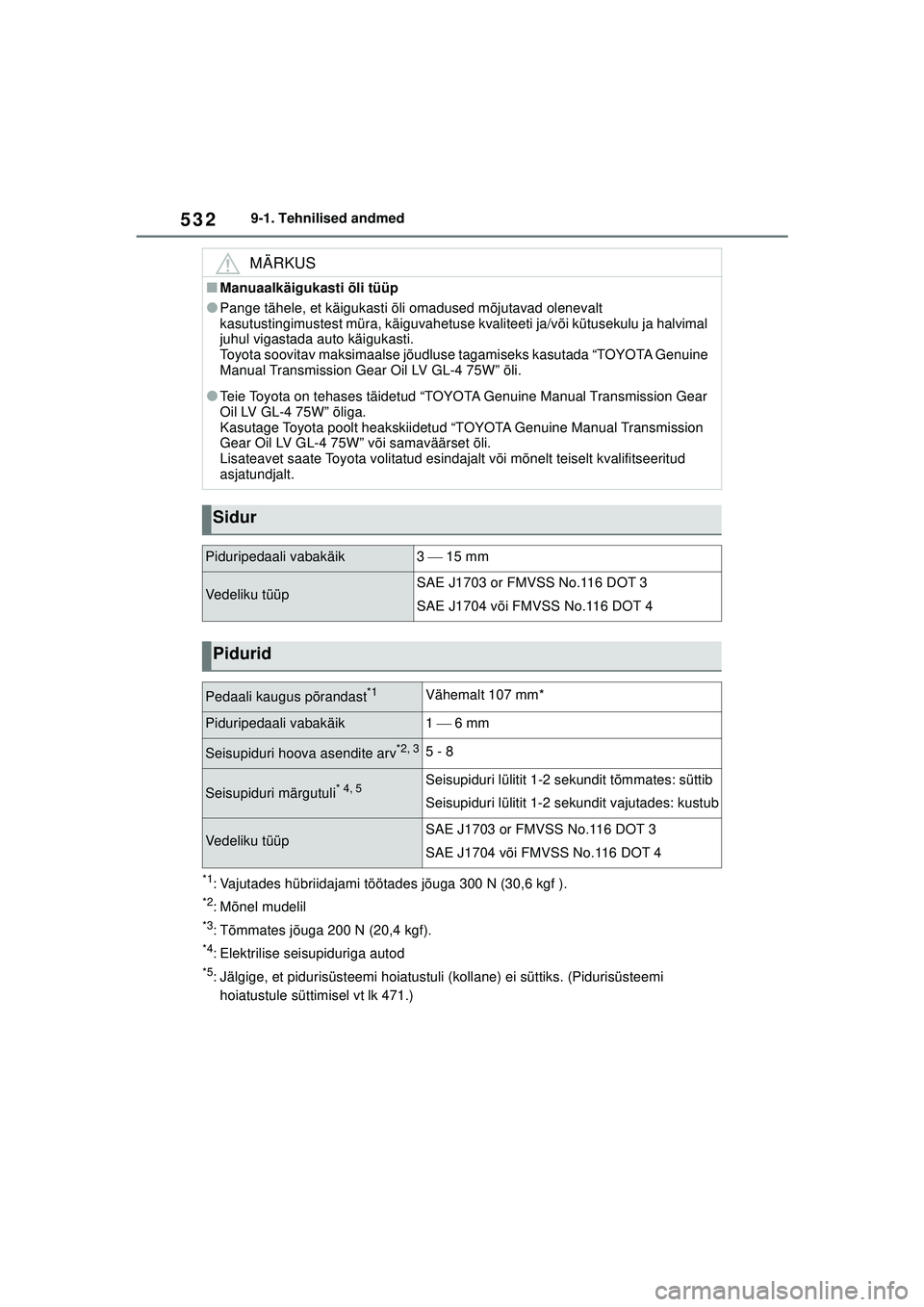

5329-1. Tehnilised andmed
*1: Vajutades hübriidajami töötades jõuga 300 N (30,6 kgf ).
*2: Mõnel mudelil
*3: Tõmmates jõuga 200 N (20,4 kgf).
*4: Elektrilise seisupiduriga autod
*5: Jälgige, et pidurisüsteemi hoiatustuli (kollane) ei süttiks. (Pidurisüsteemi hoiatustule süttimisel vt lk 471.)
MÄRKUS
■Manuaalkäigukasti õli tüüp
●Pange tähele, et käigukasti õli omadused mõjutavad olenevalt
kasutustingimustest müra, käiguvahetuse kvaliteeti ja/või kütusekulu ja halvimal
juhul vigastada auto käigukasti.
Toyota soovitav maksimaalse jõudluse tagamiseks kasutada “TOYOTA Genuine
Manual Transmission Gear Oil LV GL-4 75W” õli.
●Teie Toyota on tehases täidetud “TOYOTA Genuine Manual Transmission Gear
Oil LV GL-4 75W” õliga.
Kasutage Toyota poolt heakskiidetud “TOYOTA Genuine Manual Transmission
Gear Oil LV GL-4 75W” või samaväärset õli.
Lisateavet saate Toyota volitatud esindajalt või mõnelt teiselt kvalifitseeritud
asjatundjalt.
Sidur
Piduripedaali vabakäik3  15 mm
Vedeliku tüüpSAE J1703 or FMVSS No.116 DOT 3
SAE J1704 või FMVSS No.116 DOT 4
Pidurid
Pedaali kaugus põrandast*1Vähemalt 107 mm*
Piduripedaali vabakäik1  6 mm
Seisupiduri hoova asendite arv*2, 35 - 8
Seisupiduri märgutuli* 4, 5Seisupiduri lülitit 1-2 sekundit tõmmates: süttib
Seisupiduri lülitit 1-2 sekundit vajutades: kustub
Vedeliku tüüpSAE J1703 or FMVSS No.116 DOT 3
SAE J1704 või FMVSS No.116 DOT 4
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 532 Monday, December 20, 2021 7:23 PM

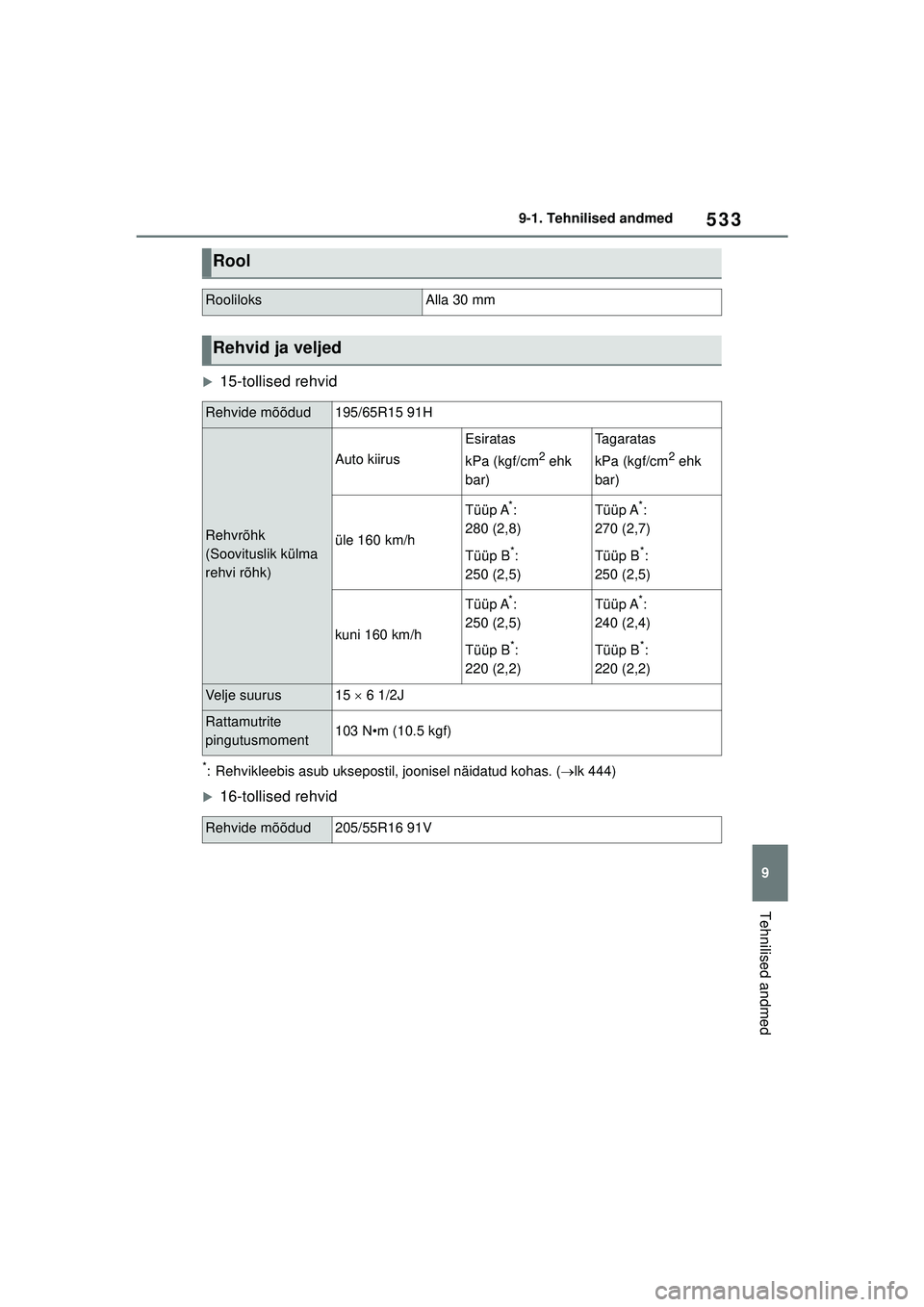

533
9
9-1. Tehnilised andmed
Tehnilised andmed
X15-tollised rehvid
*: Rehvikleebis asub uksepostil, joonisel näidatud kohas. (
lk 444)
X16-tollised rehvid
Rool
RooliloksAlla 30 mm
Rehvid ja veljed
Rehvide mõõdud195/65R15 91H
Rehvrõhk
(Soovituslik külma
rehvi rõhk)
Auto kiirus
Esiratas
kPa (kgf/cm
2 ehk
bar)
Tagaratas
kPa (kgf/cm
2 ehk
bar)
üle 160 km/h
Tüüp A*:
280 (2,8)
Tüüp B
*:
250 (2,5)
Tüüp A*:
270 (2,7)
Tüüp B
*:
250 (2,5)
kuni 160 km/h
Tüüp A*:
250 (2,5)
Tüüp B
*:
220 (2,2)
Tüüp A*:
240 (2,4)
Tüüp B
*:
220 (2,2)
Velje suurus15  6 1/2J
Rattamutrite
pingutusmoment103 N•m (10.5 kgf)
Rehvide mõõdud205/55R16 91V
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 533 Monday, December 20, 2021 7:23 PM

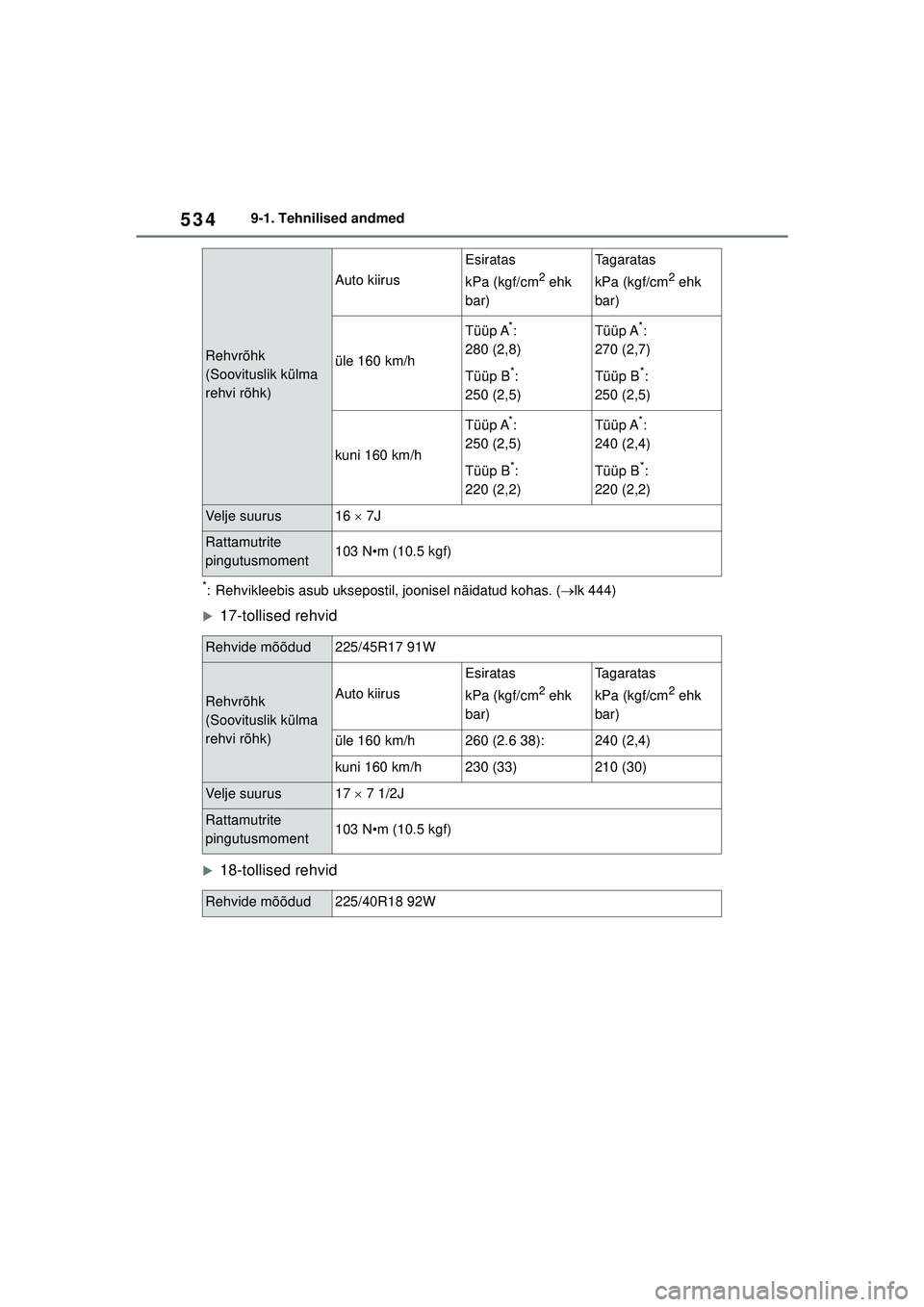

5349-1. Tehnilised andmed
*: Rehvikleebis asub uksepostil, joonisel näidatud kohas. (lk 444)
X17-tollised rehvid
X18-tollised rehvid
Rehvrõhk
(Soovituslik külma
rehvi rõhk)
Auto kiirus
Esiratas
kPa (kgf/cm
2 ehk
bar)
Tagaratas
kPa (kgf/cm
2 ehk
bar)
üle 160 km/h
Tüüp A*:
280 (2,8)
Tüüp B
*:
250 (2,5)
Tüüp A*:
270 (2,7)
Tüüp B
*:
250 (2,5)
kuni 160 km/h
Tüüp A*:
250 (2,5)
Tüüp B
*:
220 (2,2)
Tüüp A*:
240 (2,4)
Tüüp B
*:
220 (2,2)
Velje suurus16  7J
Rattamutrite
pingutusmoment103 N•m (10.5 kgf)
Rehvide mõõdud225/45R17 91W
Rehvrõhk
(Soovituslik külma
rehvi rõhk)Auto kiirus
Esiratas
kPa (kgf/cm
2 ehk
bar)
Tagaratas
kPa (kgf/cm
2 ehk
bar)
üle 160 km/h260 (2.6 38):240 (2,4)
kuni 160 km/h230 (33)210 (30)
Velje suurus17  7 1/2J
Rattamutrite
pingutusmoment103 N•m (10.5 kgf)
Rehvide mõõdud225/40R18 92W
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 534 Monday, December 20, 2021 7:23 PM

535
9
9-1. Tehnilised andmed
Tehnilised andmed
XAjutine varuratas (mõnel mudelil)
■Haagise vedamisel
Lisage 20.0 kPa (0.2 kgf/cm
2 ehk bar) soovitatavale rehvi rõhule ja sõitke alla 100
km/h kiirusega.
A: HIR2 halogeenpirnid (cleläbipaistevar)
Rehvrõhk
(Soovituslik külma
rehvi rõhk)Auto kiirus
Esiratas
kPa (kgf/cm
2 ehk
bar)
Tagaratas
kPa (kgf/cm
2 ehk
bar)
üle 160 km/h260 (2.6 38):240 (2,4)
kuni 160 km/h230 (33)210 (30)
Velje suurus18  8J
Rattamutrite
pingutusmoment103 N•m (10.5 kgf)
Rehvide mõõdudT125/70D17 98M
Rehvrõhk
(Soovituslik külma rehvi
rõhk)
420 kPa (4.2 kgf/cm2 või bar)
Velje suurus17  4T
Rattamutrite
pingutusmoment103 N•m (10.5 kgf)
Lambipirnid
LambipirnidWTüüp
Väljas
Esituled (pirn)55A
Esisuunatuled (pirn)21B
Tagasuunatuled (pirn)21B
Tagatuled (pirn)5C
Numbrituli5C
Salong
Eesmised laevalgustid ja kaardilugemislambid5C
Meikimispeegli valgusti (mõnel mudelil)8C
Tagumised kaardilugemislambid8C
Pakiruumi valgusti5C
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 535 Monday, December 20, 2021 7:23 PM

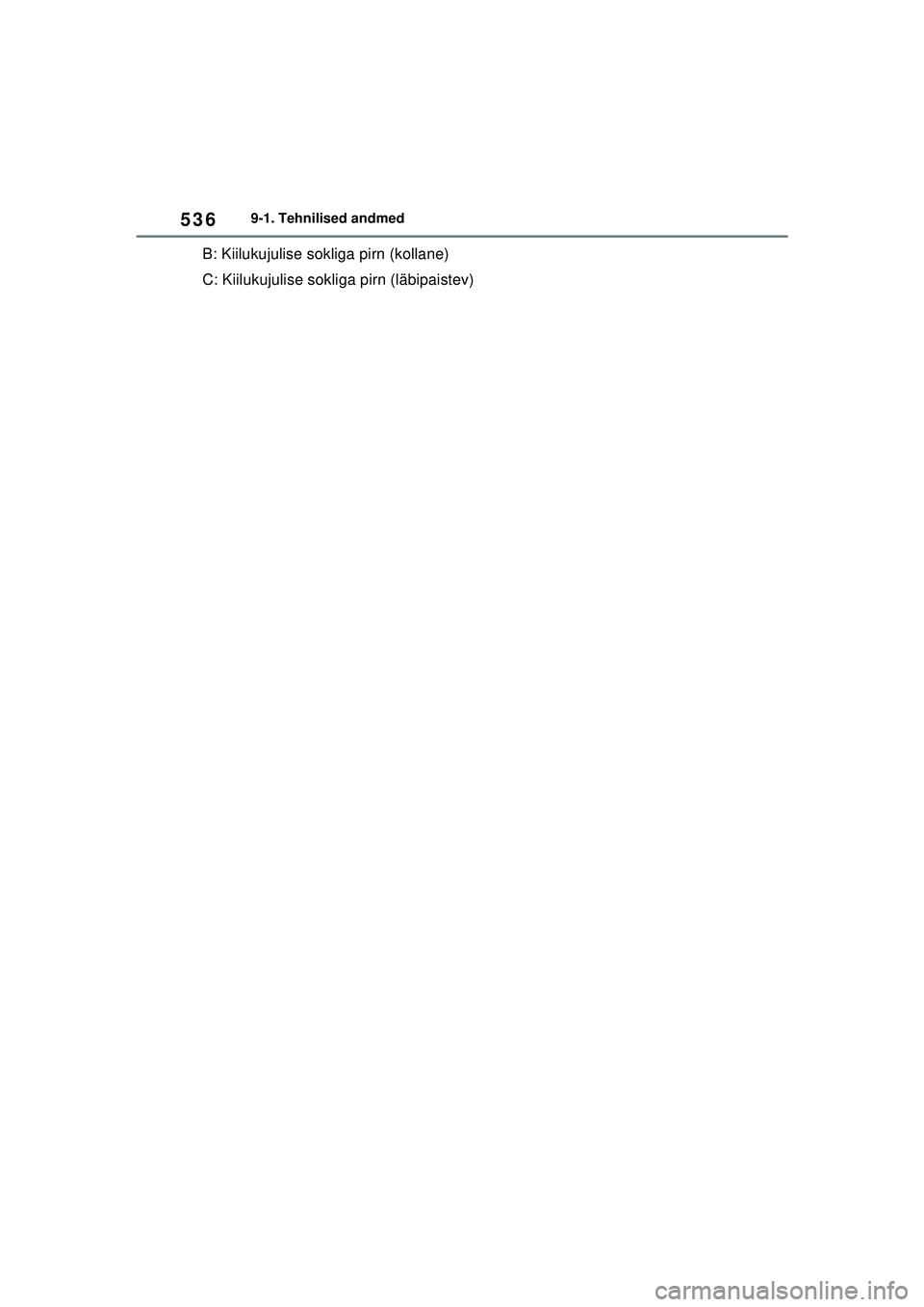

5369-1. Tehnilised andmed
B: Kiilukujulise sokliga pirn (kollane)
C: Kiilukujulise sokliga pirn (läbipaistev)
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 536 Monday, December 20, 2021 7:23 PM

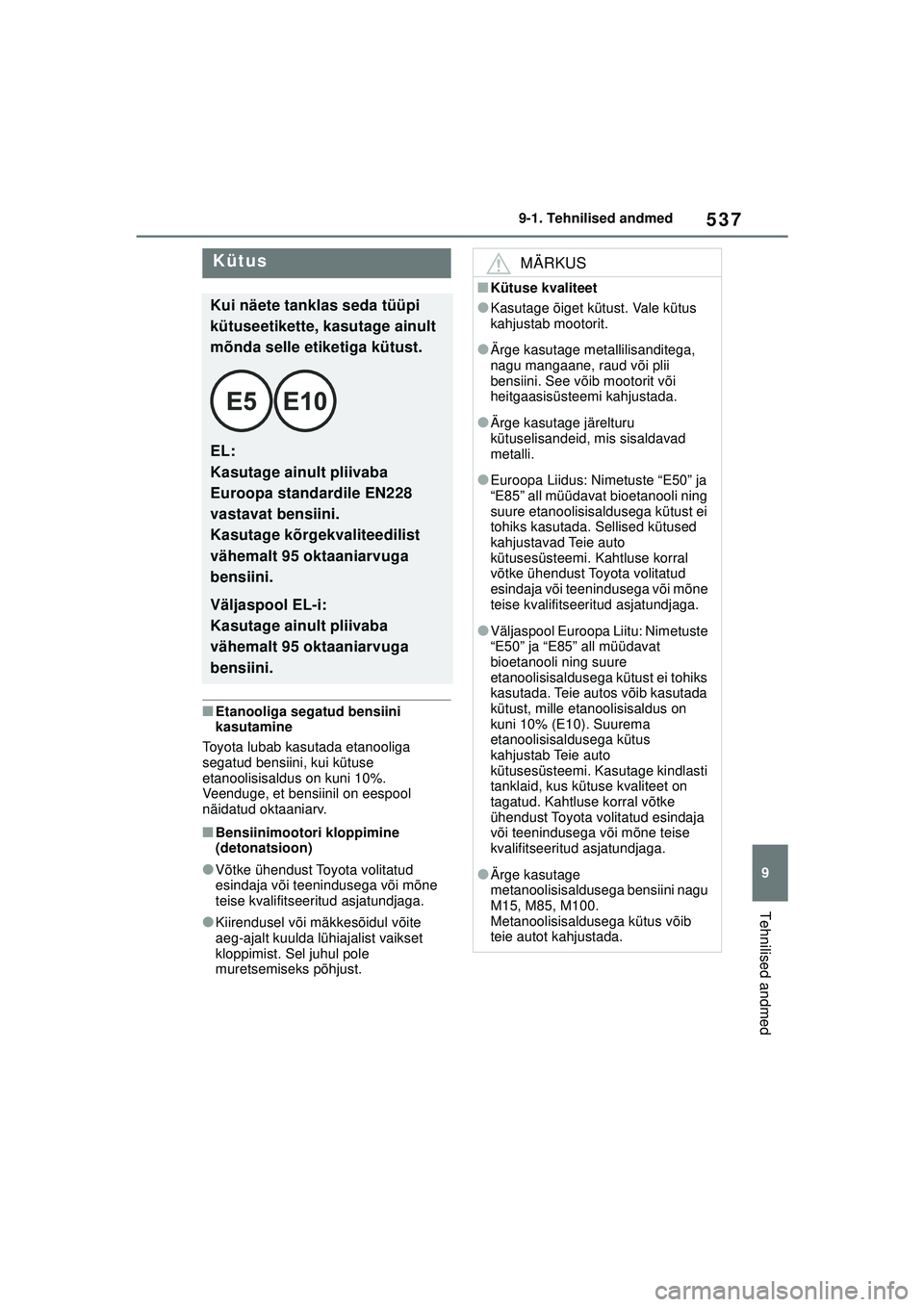

537
9
9-1. Tehnilised andmed
Tehnilised andmed
■Etanooliga segatud bensiini
kasutamine
Toyota lubab kasutada etanooliga
segatud bensiini, kui kütuse
etanoolisisaldus on kuni 10%.
Veenduge, et bensiinil on eespool
näidatud oktaaniarv.
■Bensiinimootori kloppimine
(detonatsioon)
●Võtke ühendust Toyota volitatud
esindaja või teenindusega või mõne
teise kvalifitseeritud asjatundjaga.
●Kiirendusel või mäkkesõidul võite
aeg-ajalt kuulda lühiajalist vaikset
kloppimist. Sel juhul pole
muretsemiseks põhjust.
Kütus
Kui näete tanklas seda tüüpi
kütuseetikette, kasutage ainult
mõnda selle etiketiga kütust.
EL:
Kasutage ainult pliivaba
Euroopa standardile EN228
vastavat bensiini.
Kasutage kõrgekvaliteedilist
vähemalt 95 oktaaniarvuga
bensiini.
Väljaspool EL-i:
Kasutage ainult pliivaba
vähemalt 95 oktaaniarvuga
bensiini.
MÄRKUS
■Kütuse kvaliteet
●Kasutage õiget kütust. Vale kütus
kahjustab mootorit.
●Ärge kasutage metallilisanditega,
nagu mangaane, raud või plii
bensiini. See võib mootorit või
heitgaasisüsteemi kahjustada.
●Ärge kasutage järelturu
kütuselisandeid, mis sisaldavad
metalli.
●Euroopa Liidus: Nimetuste “E50” ja
“E85” all müüdavat bioetanooli ning
suure etanoolisisaldusega kütust ei
tohiks kasutada. Sellised kütused
kahjustavad Teie auto
kütusesüsteemi. Kahtluse korral
võtke ühendust Toyota volitatud
esindaja või teenindusega või mõne
teise kvalifitseeritud asjatundjaga.
●Väljaspool Euroopa Liitu: Nimetuste
“E50” ja “E85” all müüdavat
bioetanooli ning suure
etanoolisisaldusega kütust ei tohiks
kasutada. Teie autos võib kasutada
kütust, mille etanoolisisaldus on
kuni 10% (E10). Suurema
etanoolisisaldusega kütus
kahjustab Teie auto
kütusesüsteemi. Kasutage kindlasti
tanklaid, kus kütuse kvaliteet on
tagatud. Kahtluse korral võtke
ühendust Toyota volitatud esindaja
või teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
●Ärge kasutage
metanoolisisaldusega bensiini nagu
M15, M85, M100.
Metanoolisisaldusega kütus võib
teie autot kahjustada.
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 537 Monday, December 20, 2021 7:23 PM

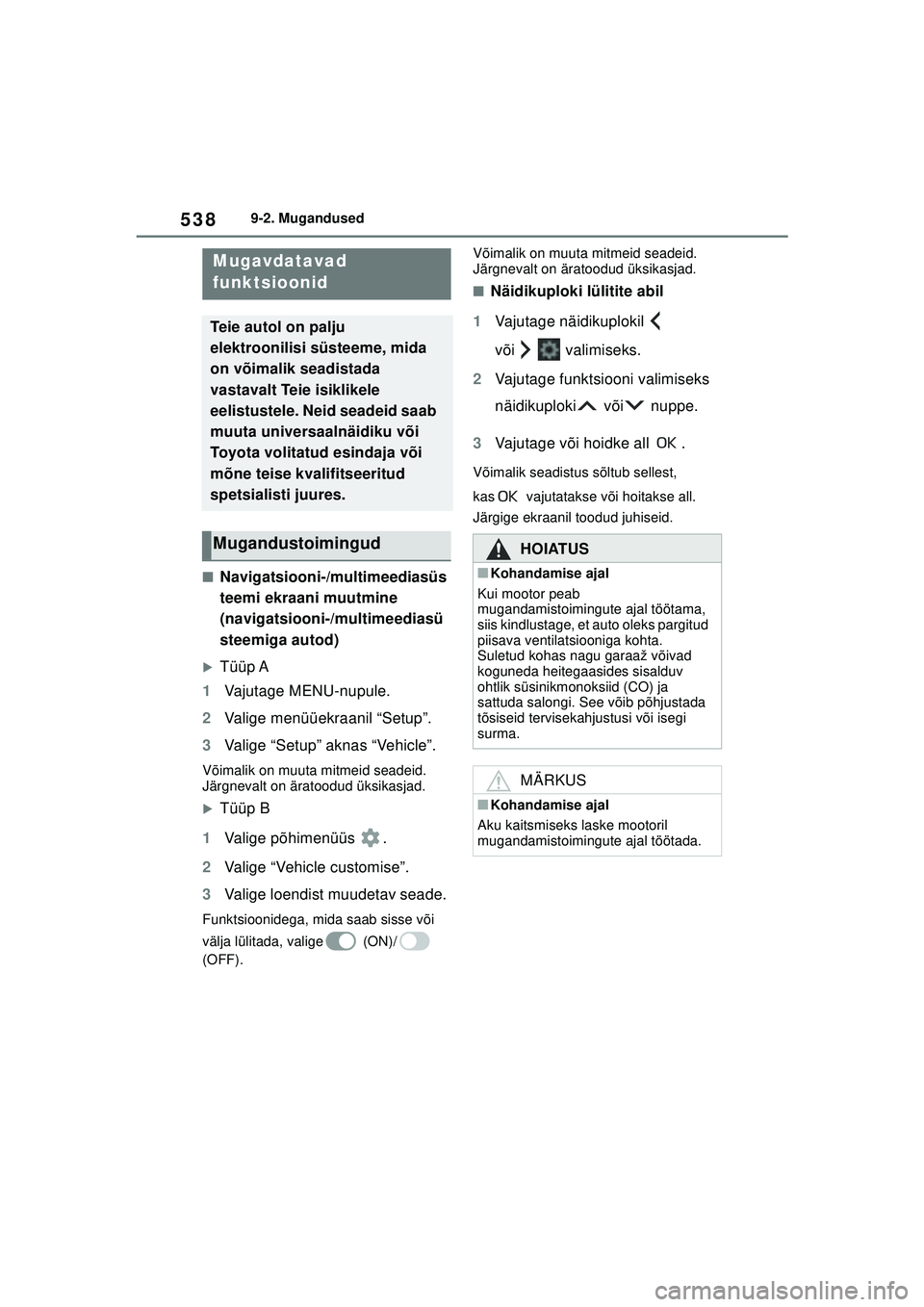

5389-2. Mugandused
9-2.Mugandused
■Navigatsiooni-/multimeediasüs
teemi ekraani muutmine
(navigatsiooni-/multimeediasü
steemiga autod)
XTüüp A
1 Vajutage MENU-nupule.
2 Valige menüüekraanil “Setup”.
3 Valige “Setup” aknas “Vehicle”.
Võimalik on muuta mitmeid seadeid.
Järgnevalt on äratoodud üksikasjad.
XTüüp B
1 Valige põhimenüüs .
2 Valige “Vehicle customise”.
3 Valige loendist muudetav seade.
Funktsioonidega, mida saab sisse või
välja lülitada, valige (ON)/
(OFF). Võimalik on muuta mitmeid seadeid.
Järgnevalt on äratoodud üksikasjad.
■Näidikuploki lülitite abil
1 Vajutage näidikuplokil
või valimiseks.
2 Vajutage funktsiooni valimiseks
näidikuploki või nuppe.
3 Vajutage või hoidke all .
Võimalik seadistus sõltub sellest,
kas vajutatakse või hoitakse all.
Järgige ekraanil toodud juhiseid.
Mugavdatavad
funktsioonid
Teie autol on palju
elektroonilisi süsteeme, mida
on võimalik seadistada
vastavalt Teie isiklikele
eelistustele. Neid seadeid saab
muuta universaalnäidiku või
Toyota volitatud esindaja või
mõne teise kvalifitseeritud
spetsialisti juures.
MugandustoimingudHOIATUS
■Kohandamise ajal
Kui mootor peab
mugandamistoimingute ajal töötama,
siis kindlustage, et auto oleks pargitud
piisava ventilatsiooniga kohta.
Suletud kohas nagu garaaž võivad
koguneda heitegaasides sisalduv
ohtlik süsinikmonoksiid (CO) ja
sattuda salongi. See võib põhjustada
tõsiseid tervisekahjustusi või isegi
surma.
MÄRKUS
■Kohandamise ajal
Aku kaitsmiseks laske mootoril
mugandamistoimingute ajal töötada.
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 538 Monday, December 20, 2021 7:23 PM

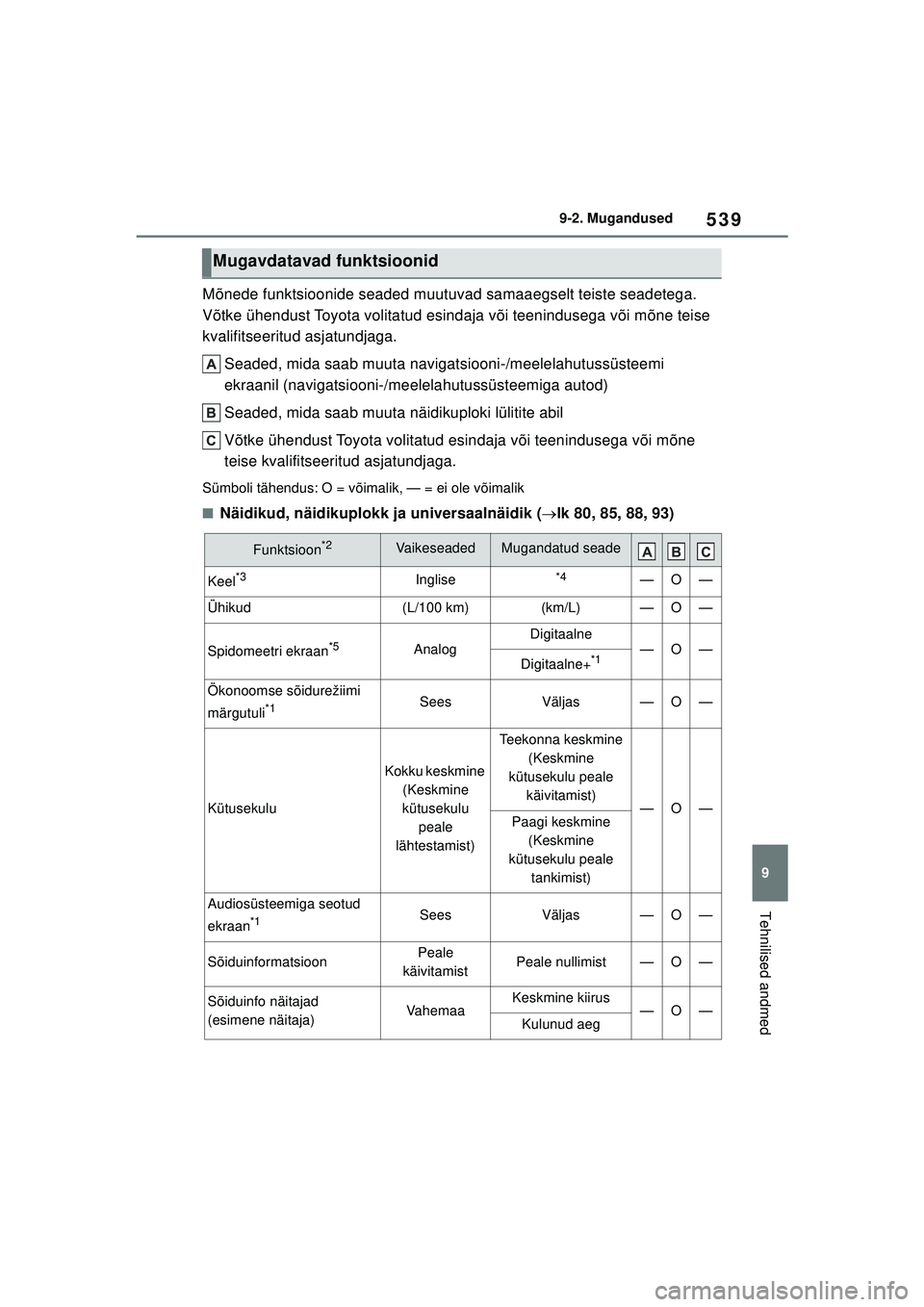

539
9
9-2. Mugandused
Tehnilised andmed
Mõnede funktsioonide seaded muutuvad samaaegselt teiste seadetega.
Võtke ühendust Toyota volitatud esindaja või teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
Seaded, mida saab muuta navigatsiooni-/meelelahutussüsteemi
ekraanil (navigatsiooni-/meelelahutussüsteemiga autod)
Seaded, mida saab muuta näidikuploki lülitite abil
Võtke ühendust Toyota volitatud esindaja või teenindusega või mõne
teise kvalifitseeritud asjatundjaga.
Sümboli tähendus: O = võimalik, — = ei ole võimalik
■Näidikud, näidikuplokk ja universaalnäidik ( lk 80, 85, 88, 93)
Mugavdatavad funktsioonid
Funktsioon*2VaikeseadedMugandatud seade
Keel*3Inglise*4—O—
Ühikud(L/100 km)(km/L)—O—
Spidomeetri ekraan*5AnalogDigitaalne—O—Digitaalne+*1
Ökonoomse sõidurežiimi
märgutuli
*1SeesVäljas—O—
Kütusekulu
Kokku keskmine
(Keskmine
kütusekulu peale
lähtestamist)
Teekonna keskmine (Keskmine
kütusekulu peale käivitamist)
—O—Paagi keskmine (Keskmine
kütusekulu peale tankimist)
Audiosüsteemiga seotud
ekraan
*1SeesVäljas—O—
SõiduinformatsioonPeale
käivitamistPeale nullimist—O—
Sõiduinfo näitajad
(esimene näitaja)VahemaaKeskmine kiirus—O—Kulunud aeg
COROLLA(TMMT)_OM_Europe_OM12R42EE_1_2201.book Page 539 Monday, December 20, 2021 7:23 PM
