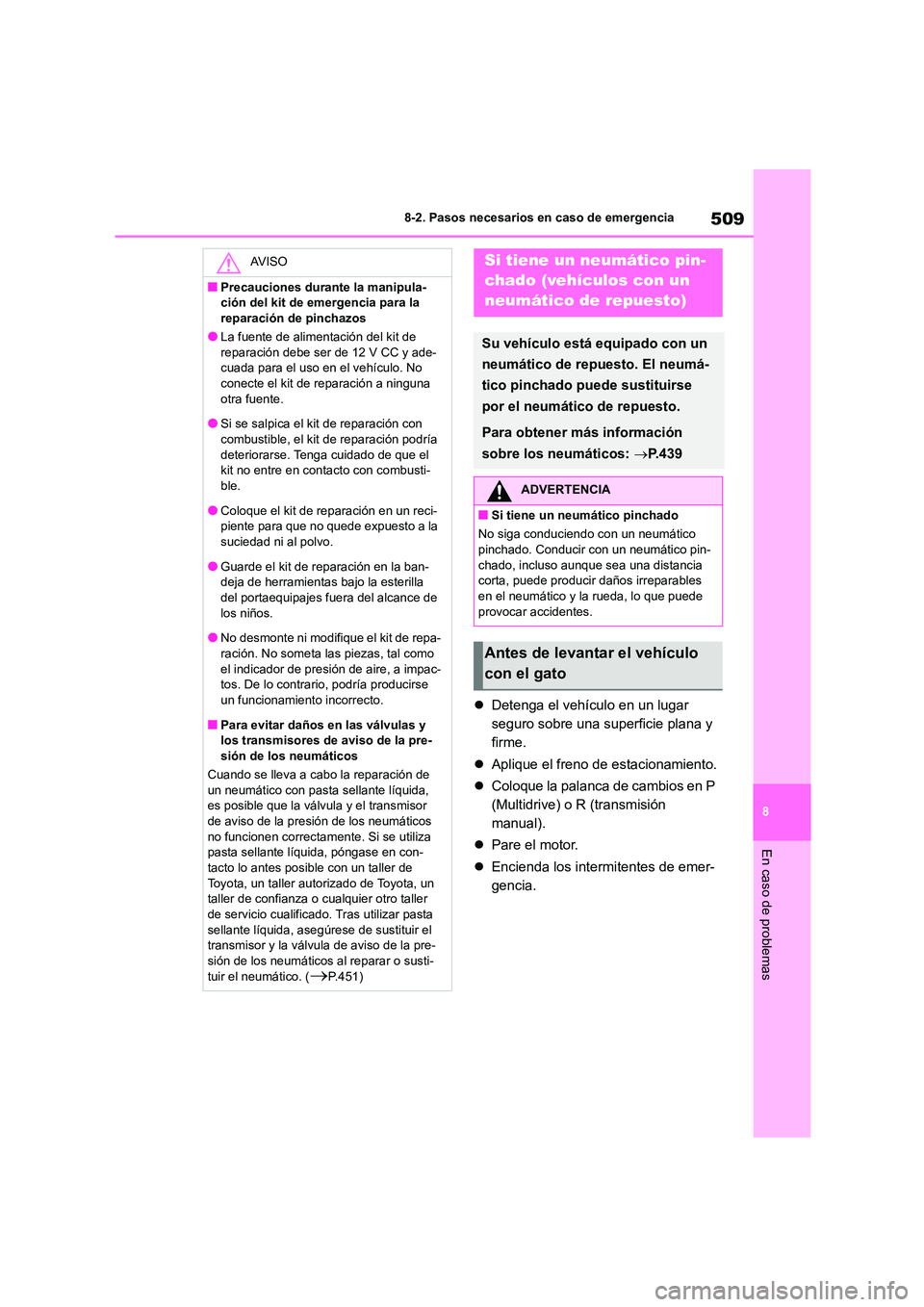

TOYOTA COROLLA 2022 Manuale de Empleo (in Spanish)

509
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
 Detenga el vehículo en un lugar
seguro sobre una superficie plana y
firme.
 Aplique el freno de estacionamiento.
 Coloque la palanca de cambios en P
(Multidrive) o R (transmisión
manual).
 Pare el motor.
 Encienda los intermitentes de emer-
gencia.
AV I S O
■Precauciones durante la manipula-
ción del kit de emergencia para la
reparación de pinchazos
●La fuente de alimentación del kit de reparación debe ser de 12 V CC y ade-
cuada para el uso en el vehículo. No
conecte el kit de reparación a ninguna otra fuente.
●Si se salpica el kit de reparación con
combustible, el kit de reparación podría deteriorarse. Tenga cuidado de que el
kit no entre en contacto con combusti-
ble.
●Coloque el kit de reparación en un reci-
piente para que no quede expuesto a la
suciedad ni al polvo.
●Guarde el kit de reparación en la ban-
deja de herramientas bajo la esterilla
del portaequipajes fuera del alcance de los niños.
●No desmonte ni modifique el kit de repa-
ración. No someta las piezas, tal como el indicador de presión de aire, a impac-
tos. De lo contrario, podría producirse
un funcionamiento incorrecto.
■Para evitar daños en las válvulas y los transmisores de aviso de la pre-
sión de los neumáticos
Cuando se lleva a cabo la reparación de
un neumático con pasta sellante líquida, es posible que la válvula y el transmisor
de aviso de la presión de los neumáticos
no funcionen correctamente. Si se utiliza pasta sellante líquida, póngase en con-
tacto lo antes posible con un taller de
Toyota, un taller autorizado de Toyota, un taller de confianza o c ualquier otro taller
de servicio cualificado. Tras utilizar pasta
sellante líquida, asegúrese de sustituir el transmisor y la válvula de aviso de la pre-
sión de los neumáticos al reparar o susti-
tuir el neumático. (P.451)
Si tiene un neumático pin-
chado (vehículos con un
neumático de repuesto)
Su vehículo está equipado con un
neumático de repuesto. El neumá-
tico pinchado puede sustituirse
por el neumático de repuesto.
Para obtener más información
sobre los neumáticos: P. 4 3 9
ADVERTENCIA
■Si tiene un neumático pinchado
No siga conduciendo con un neumático
pinchado. Conducir con un neumático pin-
chado, incluso aunque sea una distancia corta, puede producir daños irreparables
en el neumático y la rueda, lo que puede
provocar accidentes.
Antes de levantar el vehículo
con el gato

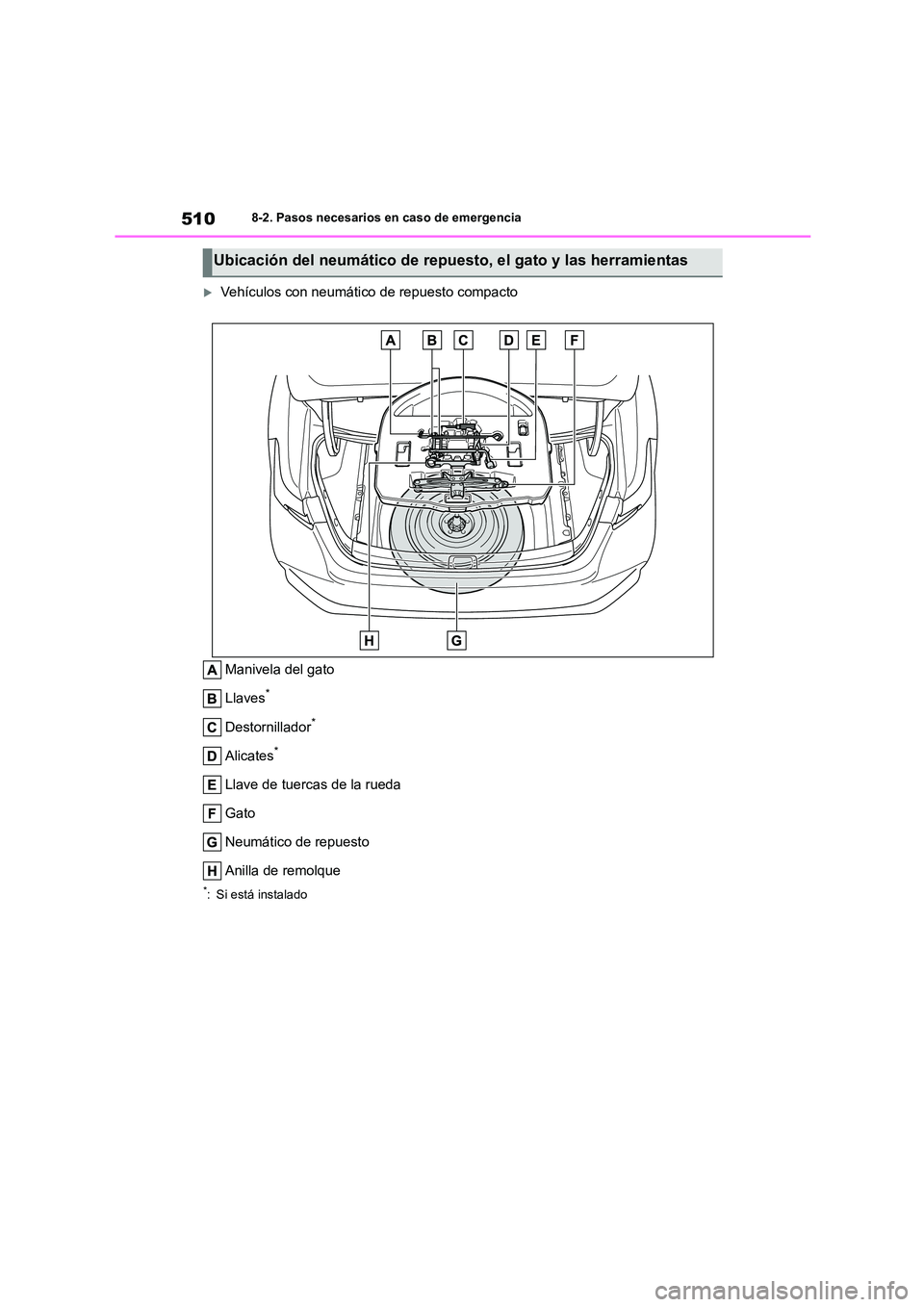

5108-2. Pasos necesarios en caso de emergencia
Vehículos con neumático de repuesto compacto
Manivela del gato
Llaves*
Destornillador*
Alicates*
Llave de tuercas de la rueda
Gato
Neumático de repuesto
Anilla de remolque
*: Si está instalado
Ubicación del neumático de repuesto, el gato y las herramientas

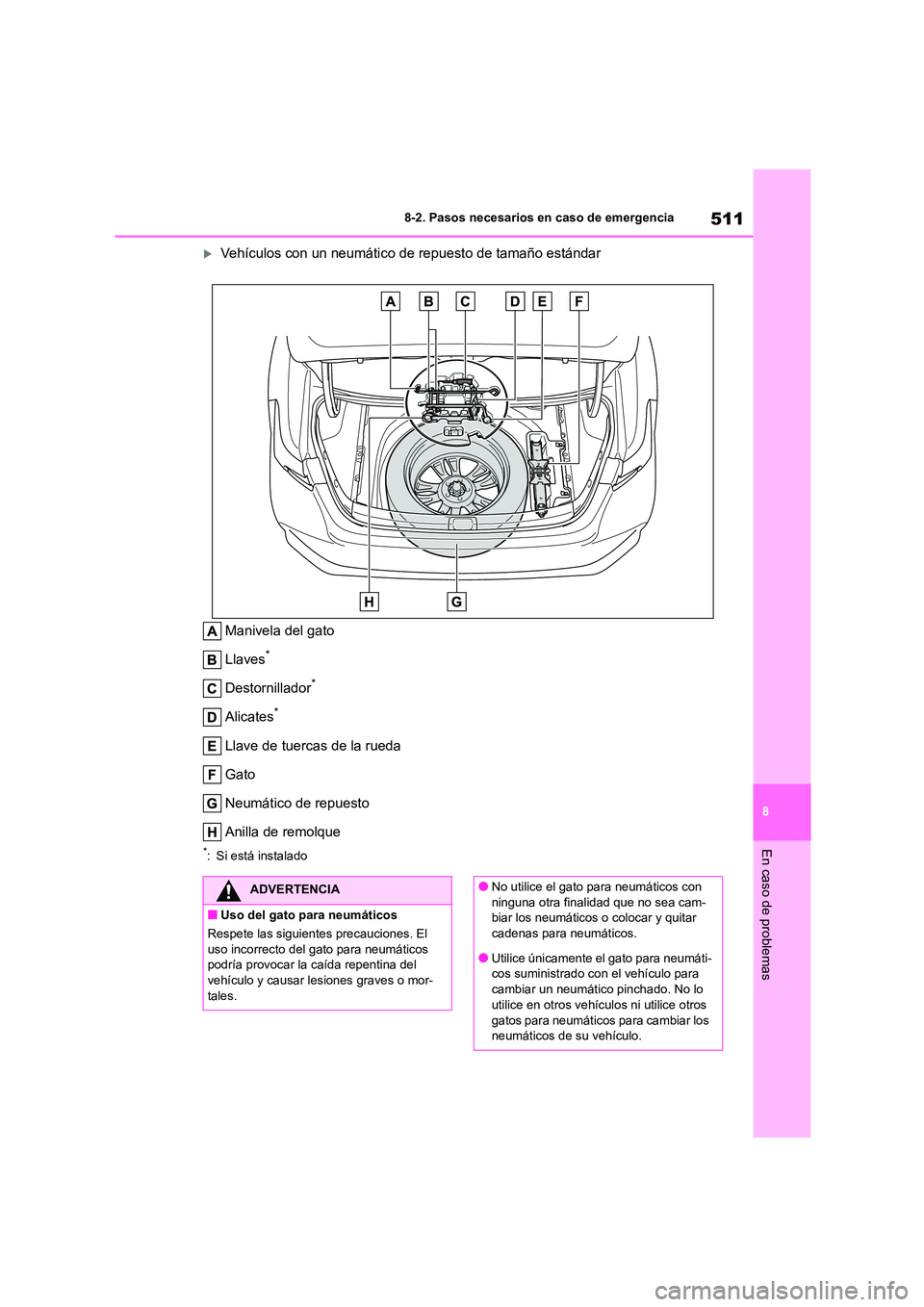

511
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
Vehículos con un neumático de repuesto de tamaño estándar
Manivela del gato
Llaves*
Destornillador*
Alicates*
Llave de tuercas de la rueda
Gato
Neumático de repuesto
Anilla de remolque
*: Si está instalado
ADVERTENCIA
■Uso del gato para neumáticos
Respete las siguientes precauciones. El
uso incorrecto del gato para neumáticos podría provocar la caída repentina del
vehículo y causar lesiones graves o mor-
tales.
●No utilice el gato para neumáticos con
ninguna otra finalidad que no sea cam- biar los neumáticos o colocar y quitar
cadenas para neumáticos.
●Utilice únicamente el gato para neumáti- cos suministrado con el vehículo para
cambiar un neumático pinchado. No lo
utilice en otros vehículos ni utilice otros
gatos para neumáticos para cambiar los neumáticos de su vehículo.

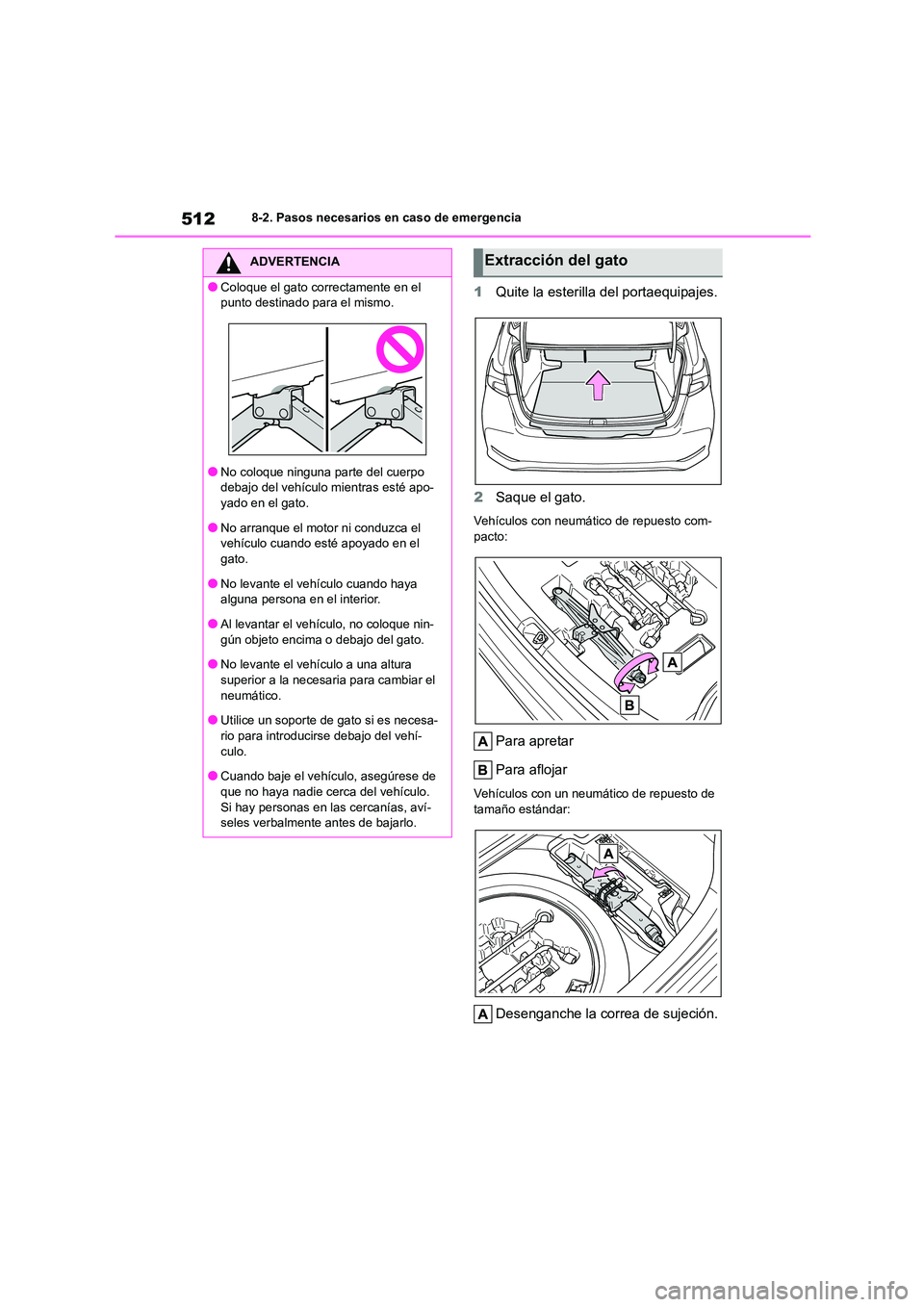

5128-2. Pasos necesarios en caso de emergencia
1Quite la esterilla del portaequipajes.
2 Saque el gato.
Vehículos con neumático de repuesto com-
pacto:
Para apretar
Para aflojar
Vehículos con un neumático de repuesto de
tamaño estándar:
Desenganche la correa de sujeción.
ADVERTENCIA
●Coloque el gato correctamente en el
punto destinado para el mismo.
●No coloque ninguna parte del cuerpo
debajo del vehículo mientras esté apo-
yado en el gato.
●No arranque el motor ni conduzca el
vehículo cuando esté apoyado en el
gato.
●No levante el vehículo cuando haya
alguna persona en el interior.
●Al levantar el vehículo, no coloque nin- gún objeto encima o debajo del gato.
●No levante el vehículo a una altura
superior a la necesaria para cambiar el neumático.
●Utilice un soporte de gato si es necesa-
rio para introducirse debajo del vehí-
culo.
●Cuando baje el vehículo, asegúrese de
que no haya nadie cerca del vehículo.
Si hay personas en las cercanías, aví- seles verbalmente antes de bajarlo.
Extracción del gato

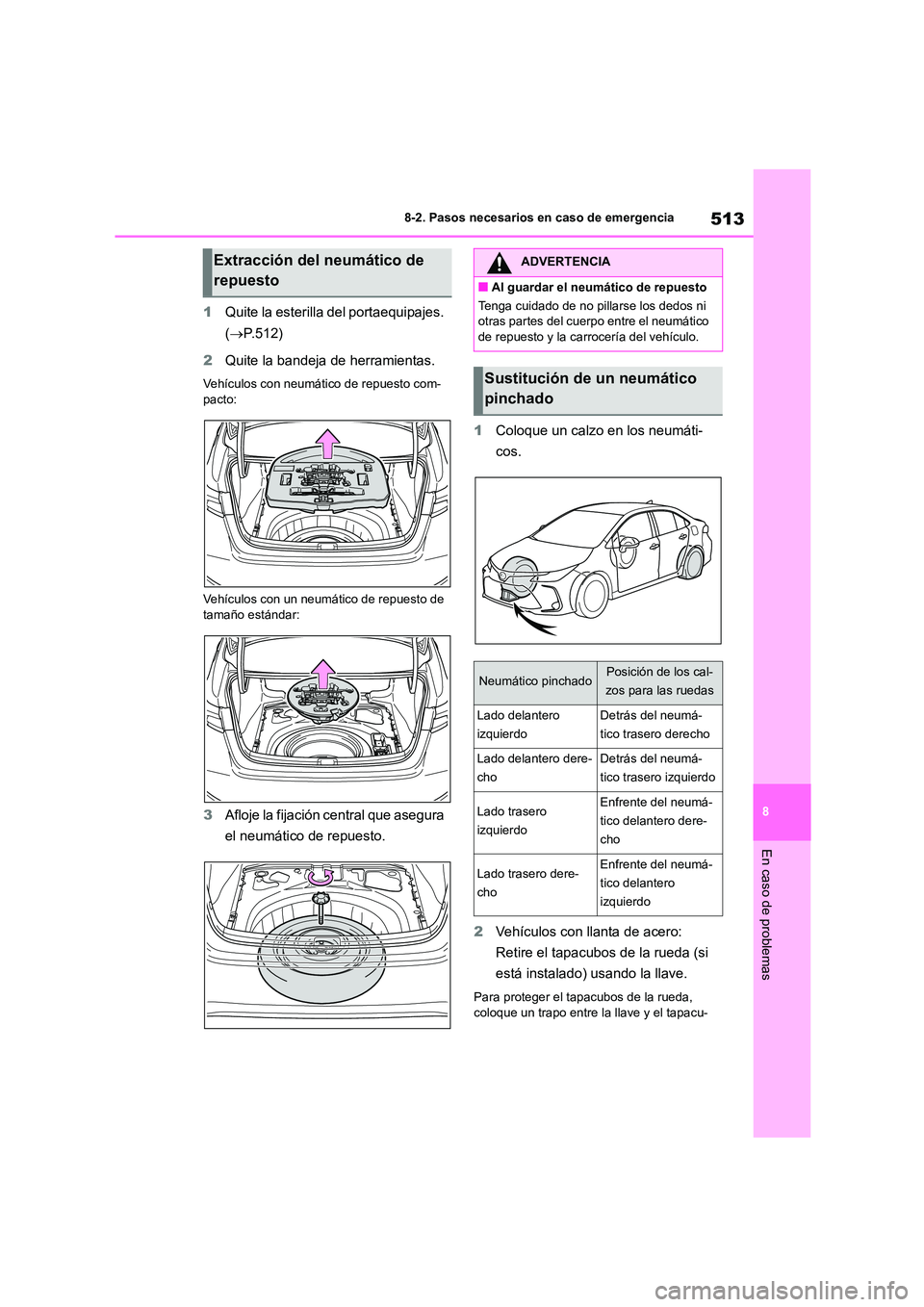

513
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
1 Quite la esterilla del portaequipajes.
( P.512)
2 Quite la bandeja de herramientas.
Vehículos con neumático de repuesto com-
pacto:
Vehículos con un neumático de repuesto de
tamaño estándar:
3 Afloje la fijación central que asegura
el neumático de repuesto.
1 Coloque un calzo en los neumáti-
cos.
2 Vehículos con llanta de acero:
Retire el tapacubos de la rueda (si
está instalado) usando la llave.
Para proteger el tapacubos de la rueda,
coloque un trapo entre la llave y el tapacu-
Extracción del neumático de
repuesto
ADVERTENCIA
■Al guardar el neumático de repuesto
Tenga cuidado de no pillarse los dedos ni
otras partes del cuerpo entre el neumático
de repuesto y la carrocería del vehículo.
Sustitución de un neumático
pinchado
Neumático pinchadoPosición de los cal-
zos para las ruedas
Lado delantero
izquierdo
Detrás del neumá-
tico trasero derecho
Lado delantero dere-
cho
Detrás del neumá-
tico trasero izquierdo
Lado trasero
izquierdo
Enfrente del neumá-
tico delantero dere-
cho
Lado trasero dere-
cho
Enfrente del neumá-
tico delantero
izquierdo

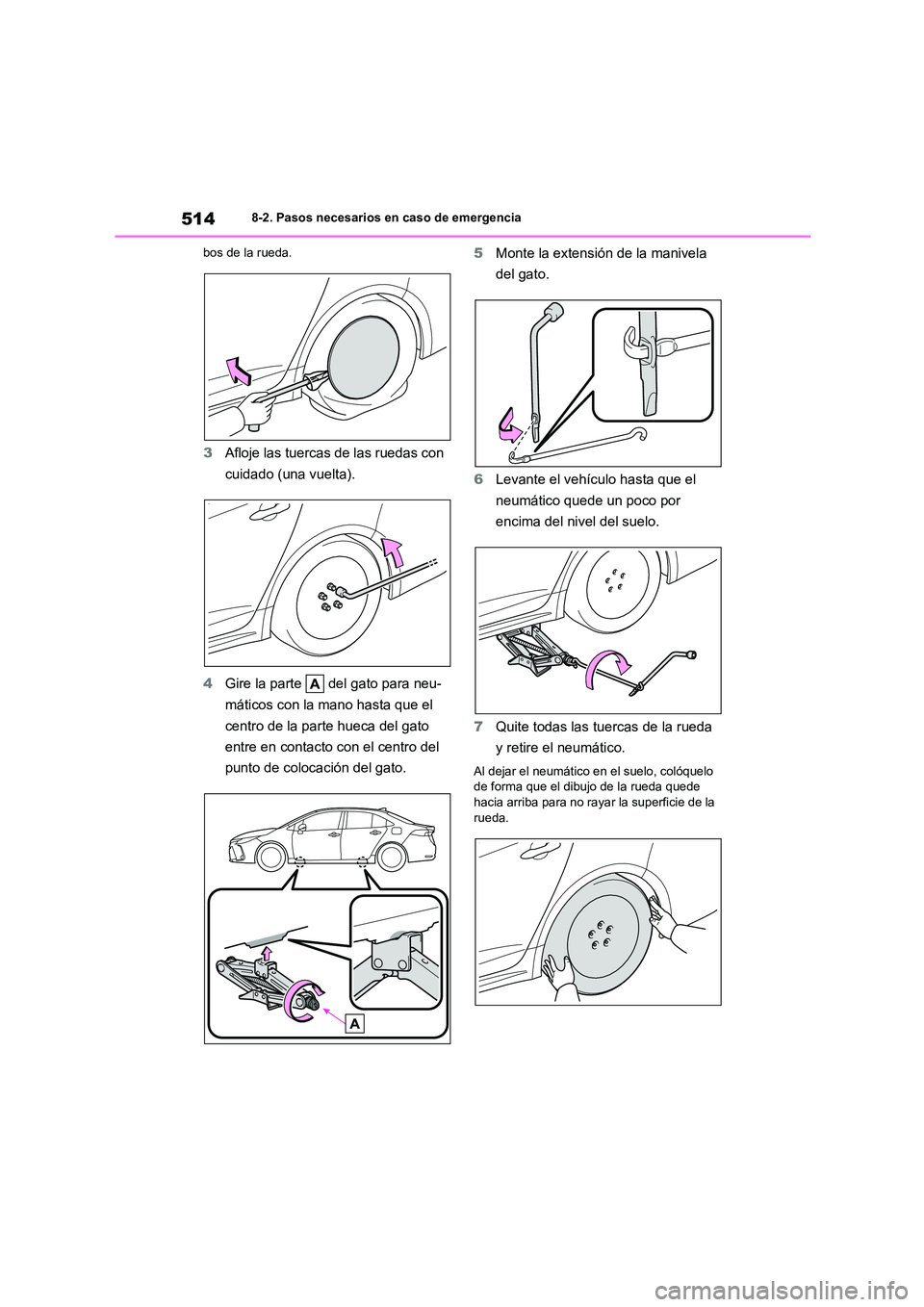

5148-2. Pasos necesarios en caso de emergencia
bos de la rueda.
3 Afloje las tuercas de las ruedas con
cuidado (una vuelta).
4 Gire la parte del gato para neu-
máticos con la mano hasta que el
centro de la parte hueca del gato
entre en contacto con el centro del
punto de colocación del gato.
5 Monte la extensión de la manivela
del gato.
6 Levante el vehículo hasta que el
neumático quede un poco por
encima del nivel del suelo.
7 Quite todas las tuercas de la rueda
y retire el neumático.
Al dejar el neumático en el suelo, colóquelo de forma que el dibujo de la rueda quede
hacia arriba para no rayar la superficie de la
rueda.

515
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas

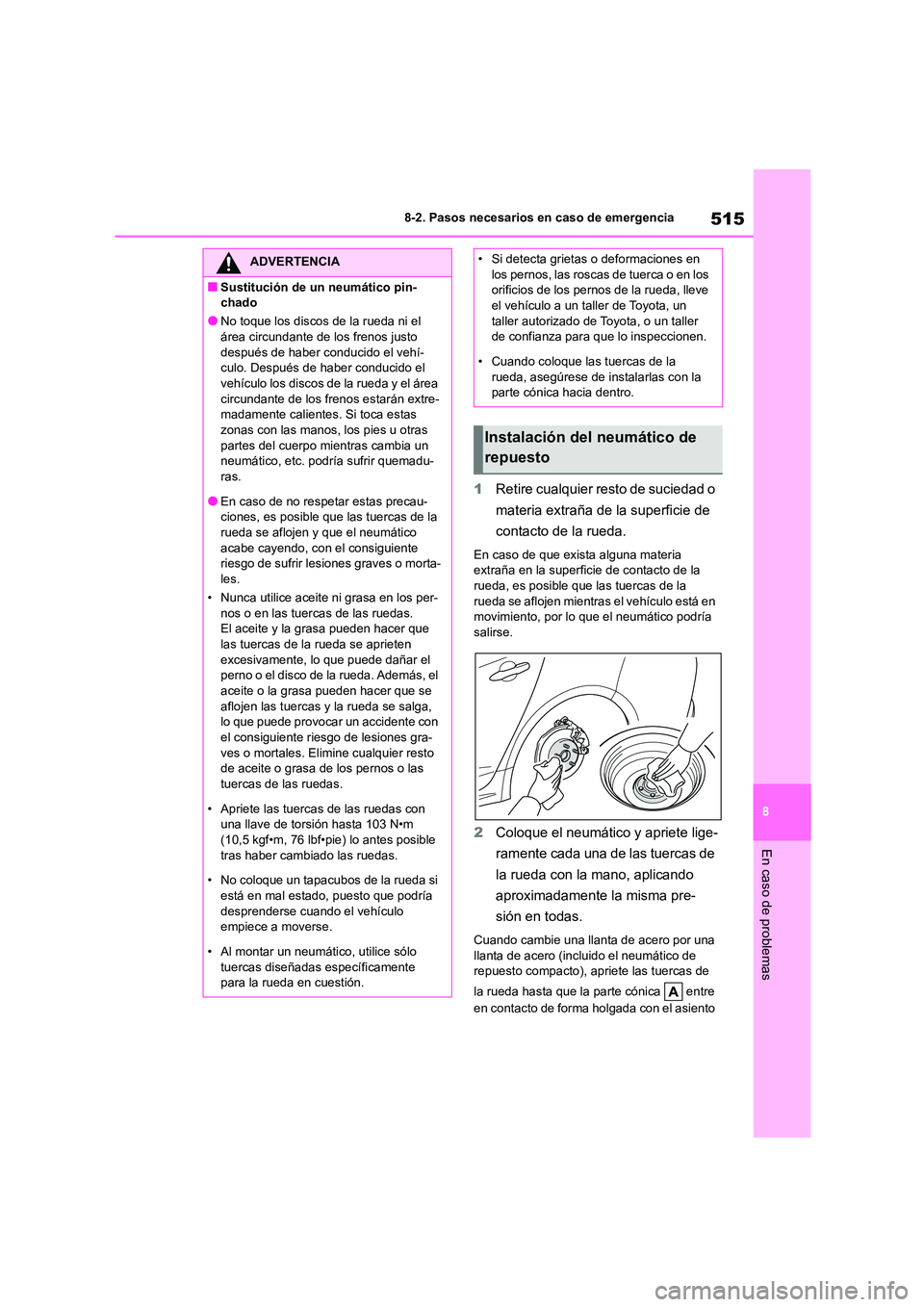

1 Retire cualquier resto de suciedad o
materia extraña de la superficie de
contacto de la rueda.
En caso de que exista alguna materia extraña en la superficie de contacto de la
rueda, es posible que las tuercas de la
rueda se aflojen mientras el vehículo está en movimiento, por lo que el neumático podría
salirse.
2 Coloque el neumático y apriete lige-
ramente cada una de las tuercas de
la rueda con la mano, aplicando
aproximadamente la misma pre-
sión en todas.
Cuando cambie una llanta de acero por una llanta de acero (incluido el neumático de
repuesto compacto), apriete las tuercas de
la rueda hasta que la parte cónica entre
en contacto de forma holgada con el asiento
ADVERTENCIA
■Sustitución de un neumático pin-
chado
●No toque los discos de la rueda ni el
área circundante de los frenos justo después de haber conducido el vehí-
culo. Después de haber conducido el
vehículo los discos de la rueda y el área circundante de los frenos estarán extre-
madamente calientes. Si toca estas
zonas con las manos, los pies u otras partes del cuerpo mientras cambia un
neumático, etc. podría sufrir quemadu-
ras.
●En caso de no respetar estas precau-
ciones, es posible que las tuercas de la
rueda se aflojen y que el neumático acabe cayendo, con el consiguiente
riesgo de sufrir lesiones graves o morta-
les.
• Nunca utilice aceite ni grasa en los per- nos o en las tuercas de las ruedas.
El aceite y la grasa pueden hacer que
las tuercas de la rueda se aprieten excesivamente, lo que puede dañar el
perno o el disco de la rueda. Además, el
aceite o la grasa pueden hacer que se
aflojen las tuercas y la rueda se salga, lo que puede provocar un accidente con
el consiguiente riesgo de lesiones gra-
ves o mortales. Elimine cualquier resto de aceite o grasa de los pernos o las
tuercas de las ruedas.
• Apriete las tuercas de las ruedas con una llave de torsión hasta 103 N•m
(10,5 kgf•m, 76 lbf•pie) lo antes posible
tras haber cambiado las ruedas.
• No coloque un tapacubos de la rueda si
está en mal estado, puesto que podría
desprenderse cuando el vehículo empiece a moverse.
• Al montar un neumático, utilice sólo
tuercas diseñadas específicamente para la rueda en cuestión.
• Si detecta grietas o deformaciones en
los pernos, las roscas de tuerca o en los
orificios de los pernos de la rueda, lleve el vehículo a un taller de Toyota, un
taller autorizado de Toyota, o un taller
de confianza para que lo inspeccionen.
• Cuando coloque las tuercas de la
rueda, asegúrese de instalarlas con la
parte cónica hacia dentro.
Instalación del neumático de
repuesto

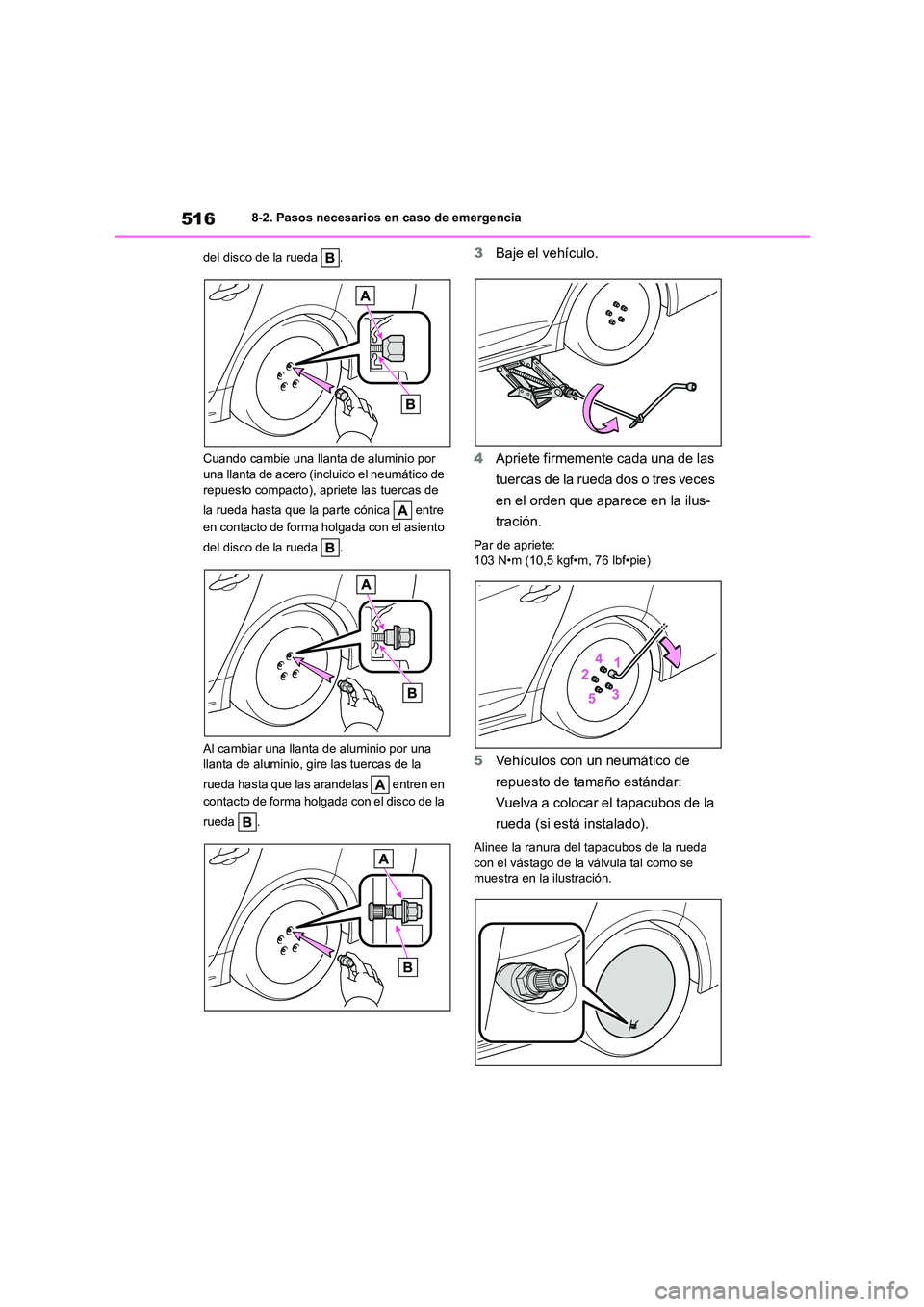

5168-2. Pasos necesarios en caso de emergencia
del disco de la rueda .
Cuando cambie una llanta de aluminio por una llanta de acero (incluido el neumático de
repuesto compacto), apriete las tuercas de
la rueda hasta que la parte cónica entre
en contacto de forma holgada con el asiento
del disco de la rueda .
Al cambiar una llanta de aluminio por una llanta de aluminio, gire las tuercas de la
rueda hasta que las arandelas entren en
contacto de forma holgada con el disco de la
rueda .
3 Baje el vehículo.
4 Apriete firmemente cada una de las
tuercas de la rueda dos o tres veces
en el orden que aparece en la ilus-
tración.
Par de apriete:
103 N•m (10,5 kgf•m, 76 lbf•pie)
5 Vehículos con un neumático de
repuesto de tamaño estándar:
Vuelva a colocar el tapacubos de la
rueda (si está instalado).
Alinee la ranura del tapacubos de la rueda
con el vástago de la válvula tal como se
muestra en la ilustración.

517
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas

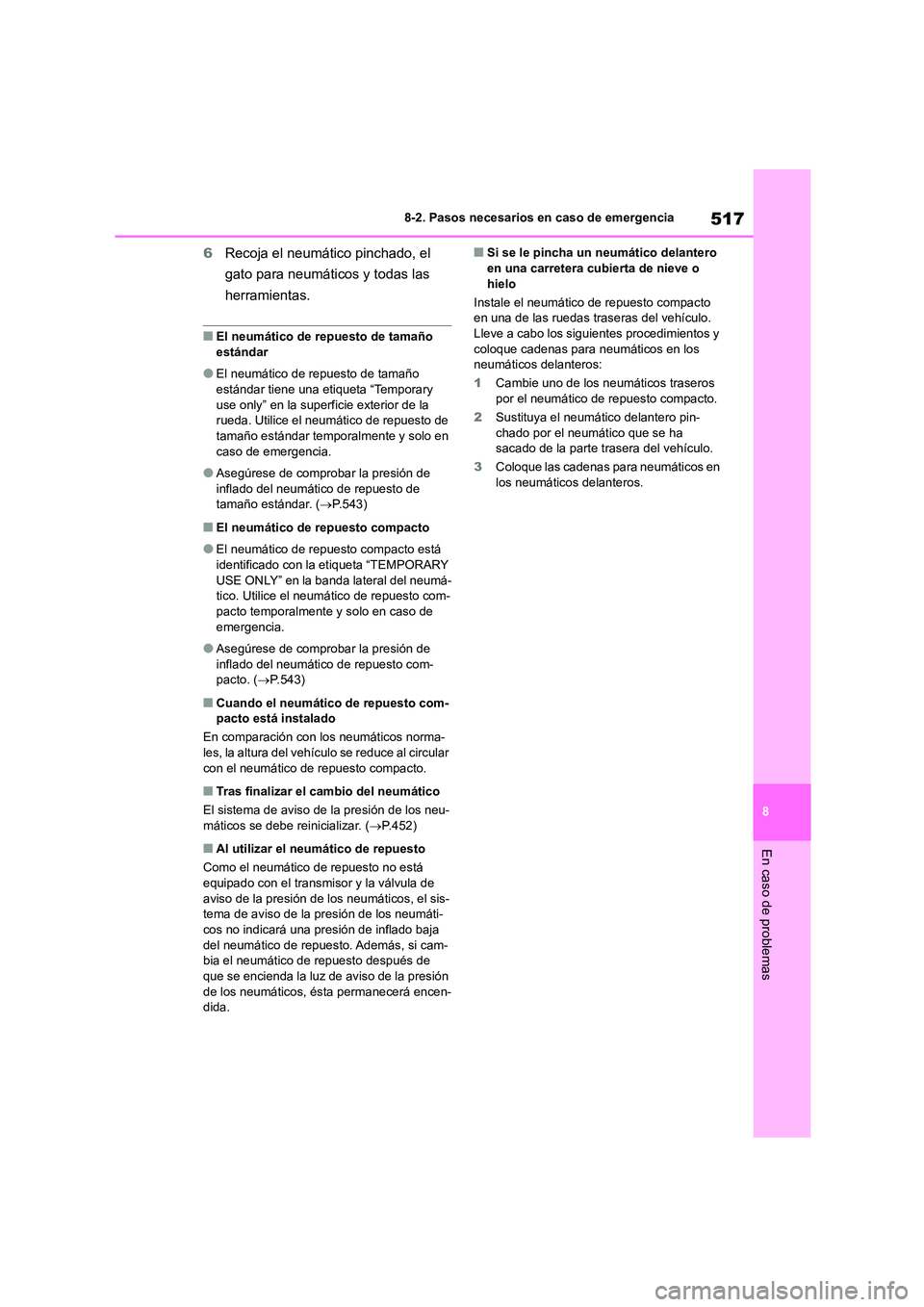

6 Recoja el neumático pinchado, el
gato para neumáticos y todas las
herramientas.
■El neumático de repuesto de tamaño
estándar
●El neumático de repuesto de tamaño
estándar tiene una etiqueta “Temporary use only” en la superfi cie exterior de la
rueda. Utilice el neumático de repuesto de
tamaño estándar temporalmente y solo en caso de emergencia.
●Asegúrese de comprobar la presión de inflado del neumático de repuesto de
tamaño estándar. ( P.543)
■El neumático de repuesto compacto
●El neumático de repuesto compacto está
identificado con la etiqueta “TEMPORARY
USE ONLY” en la banda lateral del neumá- tico. Utilice el neumático de repuesto com-
pacto temporalmente y solo en caso de
emergencia.
●Asegúrese de comprobar la presión de
inflado del neumático de repuesto com- pacto. ( P.543)
■Cuando el neumático de repuesto com-
pacto está instalado
En comparación con los neumáticos norma-
les, la altura del vehículo se reduce al circular con el neumático de repuesto compacto.
■Tras finalizar el cambio del neumático
El sistema de aviso de la presión de los neu-
máticos se debe reinicializar. ( P.452)
■Al utilizar el neumático de repuesto
Como el neumático de repuesto no está
equipado con el transmisor y la válvula de aviso de la presión de los neumáticos, el sis-
tema de aviso de la presión de los neumáti-
cos no indicará una presión de inflado baja del neumático de repuesto. Además, si cam-
bia el neumático de repuesto después de
que se encienda la luz de aviso de la presión de los neumáticos, ésta permanecerá encen-
dida.
■Si se le pincha un neumático delantero en una carretera cubierta de nieve o
hielo
Instale el neumático de repuesto compacto
en una de las ruedas tras eras del vehículo. Lleve a cabo los sigui entes procedimientos y
coloque cadenas para neumáticos en los
neumáticos delanteros:
1 Cambie uno de los neumáticos traseros por el neumático de repuesto compacto.
2 Sustituya el neumático delantero pin-
chado por el neumático que se ha
sacado de la parte trasera del vehículo.
3 Coloque las cadenas para neumáticos en
los neumáticos delanteros.

5188-2. Pasos necesarios en caso de emergencia

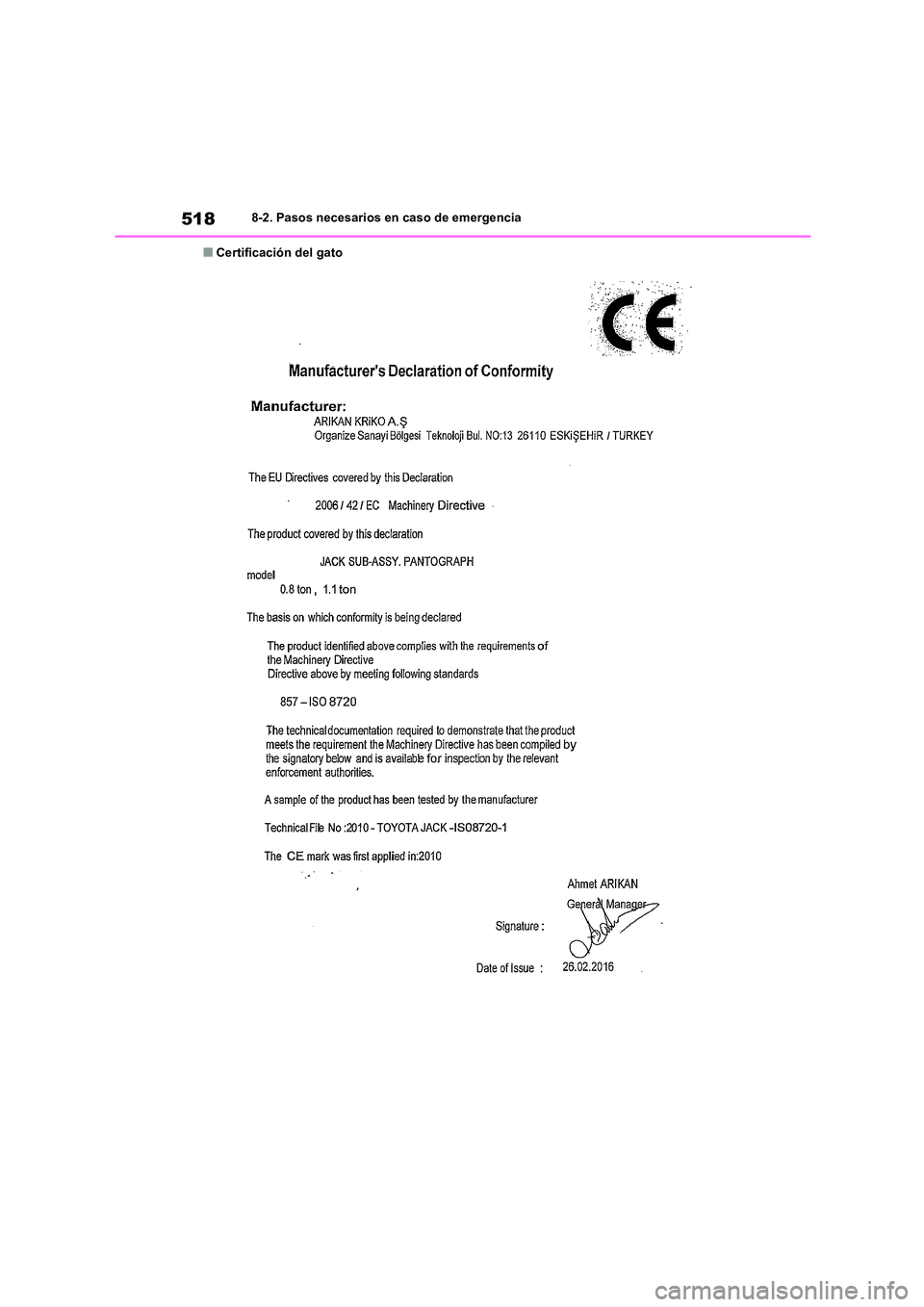

■Certificación del gato
