Kohteista varoittava toiminto
( joissakin malleissa)
Jos sivuilla oleva kohde on auton
kulkureitillä eteen- tai taaksepäin
ajettaessa, tämä toiminto tiedottaa
kuljettajaa näytön ja summerin avulla.
AKohde
BAuton laskettu kulkureitti
Kohteen havaitseminen sivualueilla
( joissakin malleissa)
• Sivualueilla olevia kohteita havaitaan
ajon aikana, kun sivutunnistimet
skannaavat sivualueita. Tunnistetut
kohteet pysyvät muistissa noin
2 minuutin ajan.
• Sivuilla olevat kohteet saattavat jäädä
havaitsematta, kunnes skannaus on
valmis. Kun käynnistyspainikkeesta
valitaan ON-toimintatila, skannaus
valmistuu, kun autolla on ajettu
hetken aikaa.
• Kun jokin kohde kuten toinen
ajoneuvo, jalankulkija tai eläin
havaitaan sivutunnistimilla, este
voidaan havaita edelleen sen jälkeen,
kun se on poistunut sivutunnistimen
havaitsemisalueelta.
Jos viesti "Pysäköintitutka ei ole
käytettävissä. Puhdista
pysäköintitutkan tunnistimet."
ilmestyy monitoiminäytölle
Jokin tunnistimista saattaa olla jään,
lumen, kuran tms. peittämä. Poista jää,
lumi, kura tms. tunnistimesta
järjestelmän normaalin toiminnan
palauttamiseksi.Koska jäätä muodostuu tunnistimiin
alhaisissa lämpötiloissa,
varoitusilmoitus saattaa ilmestyä tai
tunnistin ei ehkä havaitse kohdetta.
Järjestelmä palaa normaaliksi, kun jää
sulaa.
Tunnistimien havainnointikykyyn
liittyvää tietoa
Käytön aikana saattaa tapahtua
seuraavaa.
• Tunnistimet saattavat havaita
kohteita vain etu- ja takapuskurin
läheisyydessä.
• Havaintoetäisyys saattaa kohteiden
muodosta ja muista tekijöistä johtuen
lyhentyä tai kohteet saattavat jäädä
havaitsematta.
• Jos jokin kohde on erittäin lähellä
tunnistinta, sitä ei ehkä havaita.
• Kohteiden havaitsemisen ja näytölle
ilmestymisen välillä on lyhyt aikaviive.
Vaikka auton nopeus on alhainen, on
mahdollista, että kohde joutuu
tunnistimen havaintoalueiden sisälle
ennen kuin näyttöön ilmestyy viesti ja
varoitusääni kuuluu.
• Summeria saattaa olla vaikea kuulla,
jos audiojärjestelmästä tai
lämmitys-/ilmastointijärjestelmästä
lähtee kova ääni.
• Summerin ääntä voi olla vaikea kuulla,
jos muiden järjestelmien summerit
hälyttävät.
Kohteet, joita järjestelmä ei
välttämättä tunnista oikein
Tunnistin ei välttämättä pysty
havaitsemaan tietyn muotoisia kohteita.
Kiinnitä erityistä huomiota seuraavien
kohteiden kohdalla:
• Vaijerit, aidat, köydet yms.
• Ääniaaltoja imevät esineet, kuten
puuvilla ja lumi tms
• Teräväkulmaiset esineet
• Matalat kohteet
4.5 Ajamista avustavien järjestelmien käyttö
219
4
Ajaminen

• Korkeat kohteet, joiden yläosa työntyy
kohti autoasi
Tietynlaisiin vaatteisiin pukeutuneita
ihmisiä ei välttämättä voida havaita.
Tilanteita, joissa järjestelmä ei
välttämättä toimi oikein
Tietyt olosuhteet ja auton ympäristö
saattavat vaikuttaa tunnistimien kykyyn
havainnoida kohteita oikein. Tilanteita
jolloin tunnistimet eivät ehkä pysty
havaitsemaan estettä oikein on lueteltu
alla.
• Tunnistimeen on kerääntynyt lunta tai
jäätä. (Tunnistimien puhdistaminen
poistaa ongelman.)
• Tunnistin on jäässä. (Alueen
sulattaminen poistaa ongelman.)
Etenkin kylmällä säällä, jos tunnistin
on jäässä, tunnistimen näyttö saattaa
näyttää epänormaalin näkymän tai
kohteita, kuten seinää, ei pystytä
havaitsemaan.
• Jos tunnistimen ympärillä oleva alue
on erittäin kuuma tai kylmä.
• Ajettaessa erittäin kuoppaisilla teillä,
mäissä, sorateillä ja heinikossa.
• Jos auton läheisyydessä on
ajoneuvojen äänitorvia,
ajoneuvontunnistimia,
moottoripyörien moottoreita,
raskaiden ajoneuvojen
paineilmajarruja, muiden ajoneuvojen
pysäköintitutkia, jotka tuottavat
ultraääniaaltoja• Tunnistin on vesikerroksen peittämä,
esim. kaatosateella.
• Jos kohteet joutuvat liian lähelle
tunnistimia.
• Jos jalankulkijalla on heikosti
ultraääniaaltoja heijastavat vaatteet
(esimerkiksi röyhelöiset hameet).
• Kun kohteet, jotka eivät ole
kohtisuorassa maata vastaan, kohteet
jotka eivät ole suorassa kulmassa
auton kulkusuuntaan nähden sekä
epätasaiset tai aaltomaiset kohteet,
ovat tunnistusalueella.
• Voimakas tuuli puhaltaa
• Ajettaessa huonossa säässä, kuten
rankassa sumussa, lumipyryssä tai
hiekkamyrskyssä
• Jos auton ja havaitun kohteen välillä
on toinen kohde, jota ei voida havaita
• Jos ajoneuvo, moottoripyörä,
polkupyörä, jalankulkija tai muu kohde
ajaa auton eteen jyrkästi tai ohittaa
auton hyvin läheltä
• Jos jonkin tunnistimen suuntaus on
muuttunut törmäyksen tai muun iskun
johdosta
• Jos autoon asennetaan varuste, joka
saattaa peittää tunnistimen, kuten
hinaussilmukka, puskurinsuojus
(esimerkiksi suojalista yms.)
pyöränkuljetusteline tai lumiaura
• Jos auton etuosa koholla tai
painuneena kuormauksen johdosta
• Ajoneuvoa ei voida ajaa vakaasti
esimerkiksi onnettomuuteen
joutumisen tai toimintahäiriön takia
• Jos käytetään lumiketjuja, kompaktia
vararengasta tai renkaan
paikkaussarjalla korjattua rengasta
4.5 Ajamista avustavien järjestelmien käyttö
220

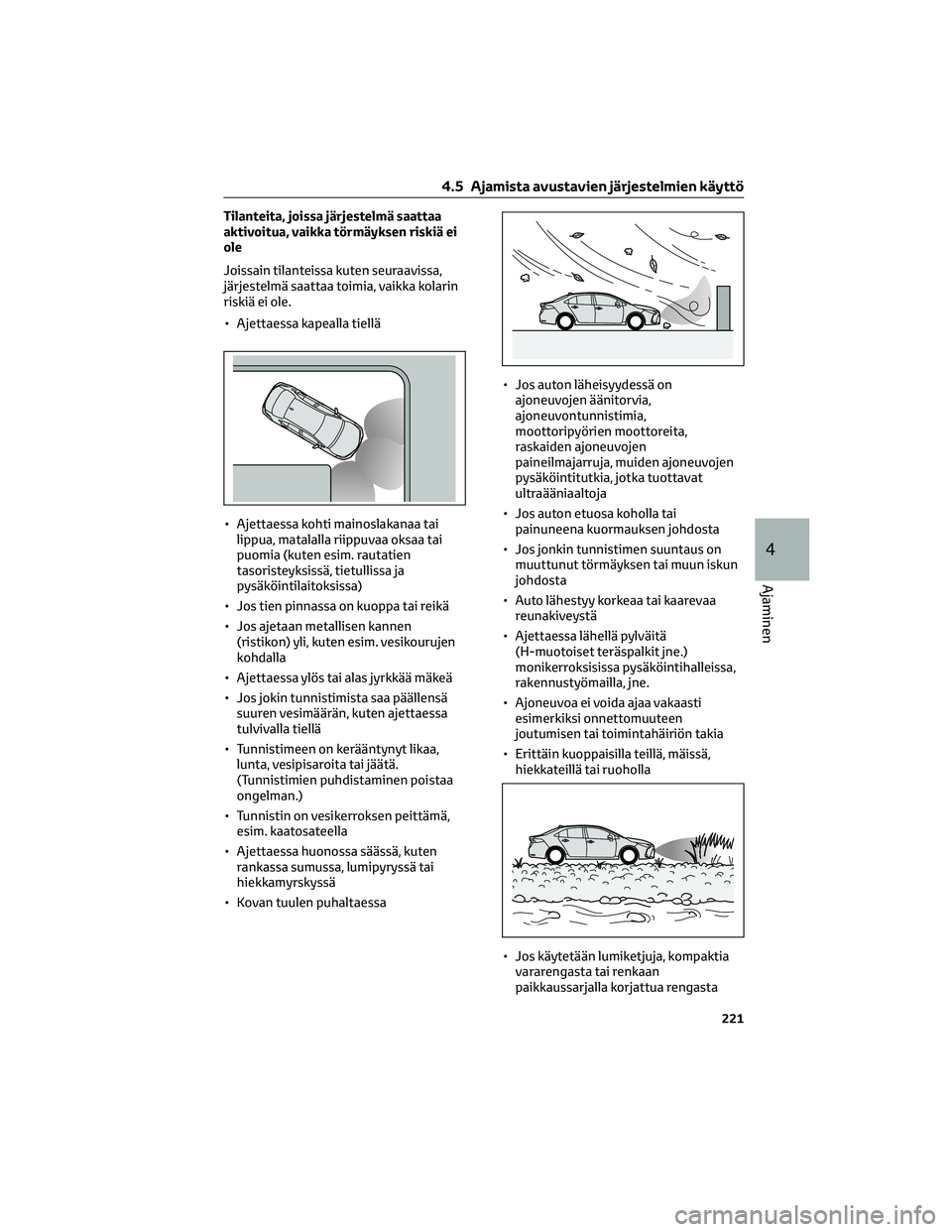

Tilanteita, joissa järjestelmä saattaa
aktivoitua, vaikka törmäyksen riskiä ei
ole
Joissain tilanteissa kuten seuraavissa,
järjestelmä saattaa toimia, vaikka kolarin
riskiä ei ole.
• Ajettaessa kapealla tiellä
• Ajettaessa kohti mainoslakanaa tai
lippua, matalalla riippuvaa oksaa tai
puomia (kuten esim. rautatien
tasoristeyksissä, tietullissa ja
pysäköintilaitoksissa)
• Jos tien pinnassa on kuoppa tai reikä
• Jos ajetaan metallisen kannen
(ristikon) yli, kuten esim. vesikourujen
kohdalla
• Ajettaessa ylös tai alas jyrkkää mäkeä
• Jos jokin tunnistimista saa päällensä
suuren vesimäärän, kuten ajettaessa
tulvivalla tiellä
• Tunnistimeen on kerääntynyt likaa,
lunta, vesipisaroita tai jäätä.
(Tunnistimien puhdistaminen poistaa
ongelman.)
• Tunnistin on vesikerroksen peittämä,
esim. kaatosateella
• Ajettaessa huonossa säässä, kuten
rankassa sumussa, lumipyryssä tai
hiekkamyrskyssä
• Kovan tuulen puhaltaessa• Jos auton läheisyydessä on
ajoneuvojen äänitorvia,
ajoneuvontunnistimia,
moottoripyörien moottoreita,
raskaiden ajoneuvojen
paineilmajarruja, muiden ajoneuvojen
pysäköintitutkia, jotka tuottavat
ultraääniaaltoja
• Jos auton etuosa koholla tai
painuneena kuormauksen johdosta
• Jos jonkin tunnistimen suuntaus on
muuttunut törmäyksen tai muun iskun
johdosta
• Auto lähestyy korkeaa tai kaarevaa
reunakiveystä
• Ajettaessa lähellä pylväitä
(H-muotoiset teräspalkit jne.)
monikerroksisissa pysäköintihalleissa,
rakennustyömailla, jne.
• Ajoneuvoa ei voida ajaa vakaasti
esimerkiksi onnettomuuteen
joutumisen tai toimintahäiriön takia
• Erittäin kuoppaisilla teillä, mäissä,
hiekkateillä tai ruoholla
• Jos käytetään lumiketjuja, kompaktia
vararengasta tai renkaan
paikkaussarjalla korjattua rengasta
4.5 Ajamista avustavien järjestelmien käyttö
221
4
Ajaminen

Tunnistimen havainnoinnin näyttö,
etäisyys esteeseen
Tunnistimien havainnoima alueANoin 100 cm
BNoin 150 cm
CNoin 60 cm
DNoin 115 cm (mallit varustettuna
etusivutunnistimilla ja
takasivutunnistimilla)
Kuvassa on esitetty tunnistimien
havaintoalue. Huomaa, että tunnistimet
eivät pysty havaitsemaan erittäin lähellä
autoa olevia kohteita.
Lisätietoa sivualueilla olevien kohteiden
tunnistamisesta. (→S. 219)
Tunnistimien havaintoalue saattaa
vaihdella esteen muodon tms. mukaan.
Monitoiminäyttö ja tuulilasinäyttö ( joissakin malleissa)
Kun tunnistin havaitsee esteen, kohteen likimääräinen etäisyys näytetään
monitoiminäytössä ja tuulilasinäytössä ( joissakin malleissa). (Kun etäisyys kohteeseen
lyhenee, etäisyyssegmentit saattavat vilkkua.)
Etuosan sivutunnistimien ja takaosan sivutunnistimien näyttöjä ( joissakin malleissa) ei
näytetä ennen kuin sivualueiden skannaus on valmis.
• Likimääräinen etäisyys kohteeseen: 150 - 60 cm
*(Takatunnistin keskellä)
Monitoiminäyttö Tuulilasinäyttö
*Summerin automaattinen mykistystoiminto on käytössä. (→S. 224)
• Likimääräinen etäisyys kohteeseen: 100 - 60 cm
*(Etutunnistin keskellä)
Monitoiminäyttö Tuulilasinäyttö
*Summerin automaattinen mykistystoiminto on käytössä. (→S. 224)
4.5 Ajamista avustavien järjestelmien käyttö
222

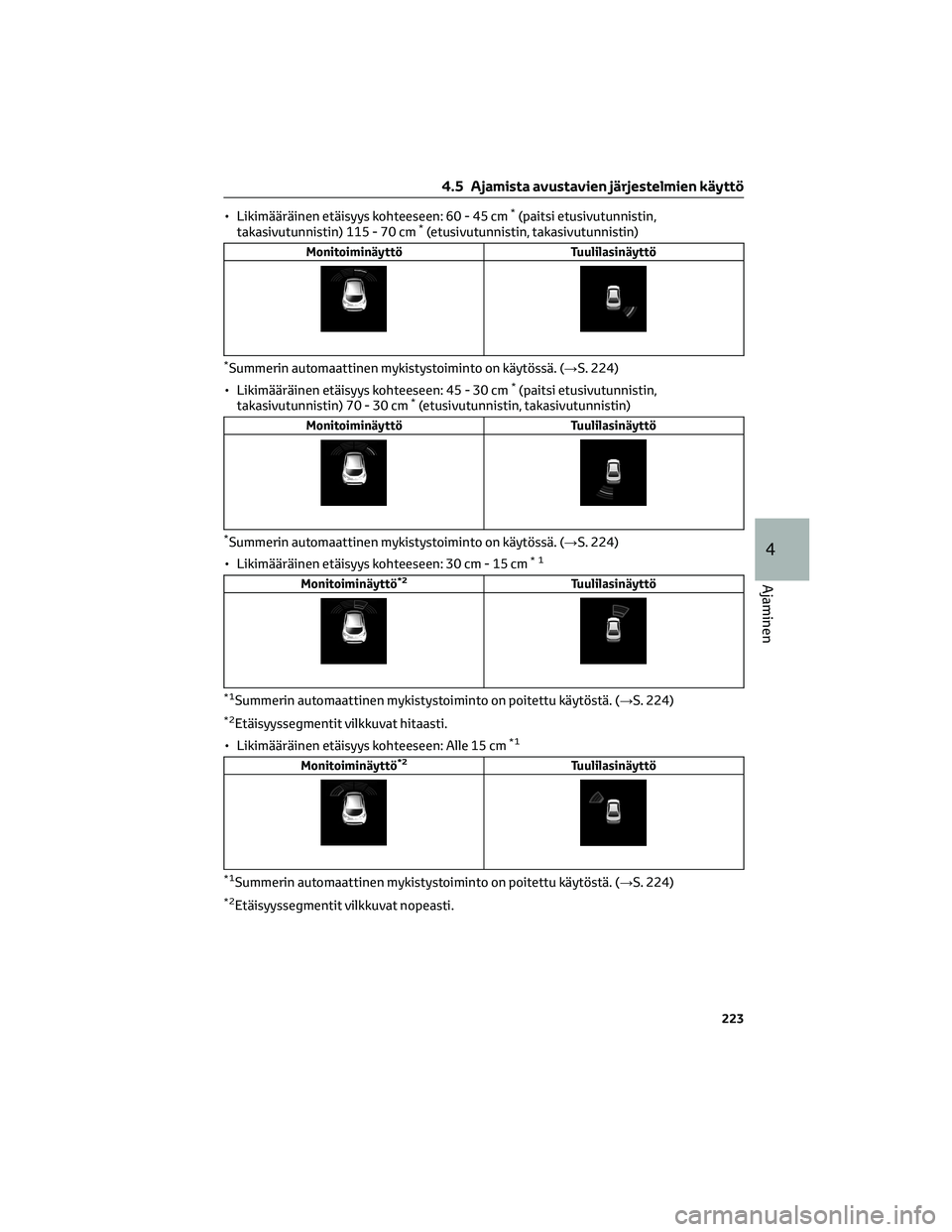

• Likimääräinen etäisyys kohteeseen: 60 - 45 cm*(paitsi etusivutunnistin,
takasivutunnistin) 115 - 70 cm*(etusivutunnistin, takasivutunnistin)
Monitoiminäyttö Tuulilasinäyttö
*Summerin automaattinen mykistystoiminto on käytössä. (→S. 224)
• Likimääräinen etäisyys kohteeseen: 45 - 30 cm
*(paitsi etusivutunnistin,
takasivutunnistin) 70 - 30 cm*(etusivutunnistin, takasivutunnistin)
Monitoiminäyttö Tuulilasinäyttö
*Summerin automaattinen mykistystoiminto on käytössä. (→S. 224)
• Likimääräinen etäisyys kohteeseen: 30 cm - 15 cm
*1
Monitoiminäyttö*2Tuulilasinäyttö
*1Summerin automaattinen mykistystoiminto on poitettu käytöstä. (→S. 224)
*2Etäisyyssegmentit vilkkuvat hitaasti.
• Likimääräinen etäisyys kohteeseen: Alle 15 cm
*1
Monitoiminäyttö*2Tuulilasinäyttö
*1Summerin automaattinen mykistystoiminto on poitettu käytöstä. (→S. 224)
*2Etäisyyssegmentit vilkkuvat nopeasti.
4.5 Ajamista avustavien järjestelmien käyttö
223
4
Ajaminen

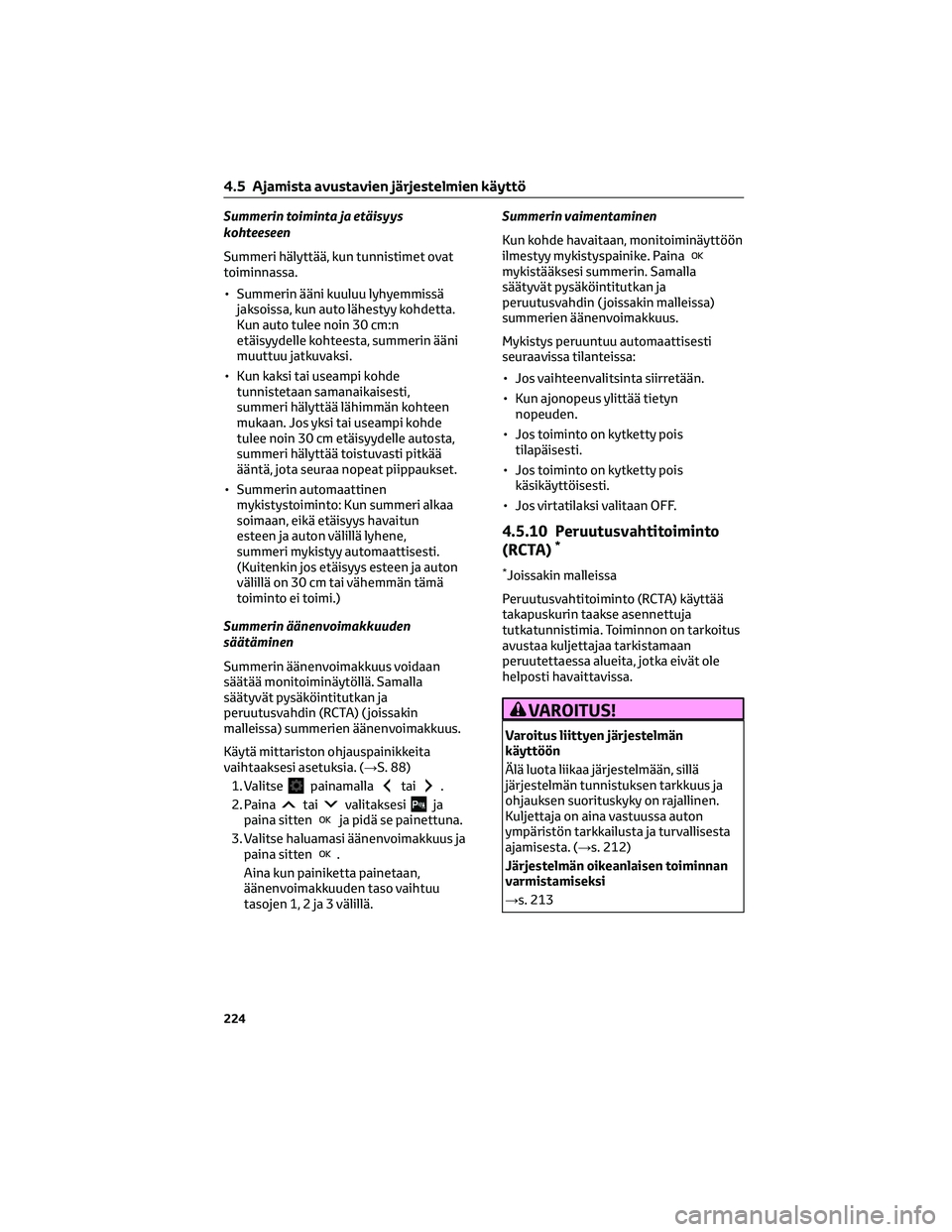

Summerin toiminta ja etäisyys
kohteeseen
Summeri hälyttää, kun tunnistimet ovat
toiminnassa.
• Summerin ääni kuuluu lyhyemmissä
jaksoissa, kun auto lähestyy kohdetta.
Kun auto tulee noin 30 cm:n
etäisyydelle kohteesta, summerin ääni
muuttuu jatkuvaksi.
• Kun kaksi tai useampi kohde
tunnistetaan samanaikaisesti,
summeri hälyttää lähimmän kohteen
mukaan. Jos yksi tai useampi kohde
tulee noin 30 cm etäisyydelle autosta,
summeri hälyttää toistuvasti pitkää
ääntä, jota seuraa nopeat piippaukset.
• Summerin automaattinen
mykistystoiminto: Kun summeri alkaa
soimaan, eikä etäisyys havaitun
esteen ja auton välillä lyhene,
summeri mykistyy automaattisesti.
(Kuitenkin jos etäisyys esteen ja auton
välillä on 30 cm tai vähemmän tämä
toiminto ei toimi.)
Summerin äänenvoimakkuuden
säätäminen
Summerin äänenvoimakkuus voidaan
säätää monitoiminäytöllä. Samalla
säätyvät pysäköintitutkan ja
peruutusvahdin (RCTA) ( joissakin
malleissa) summerien äänenvoimakkuus.
Käytä mittariston ohjauspainikkeita
vaihtaaksesi asetuksia. (→S. 88)
1. Valitse
painamallatai.
2. Paina
taivalitaksesija
paina sittenja pidä se painettuna.
3. Valitse haluamasi äänenvoimakkuus ja
paina sitten
.
Aina kun painiketta painetaan,
äänenvoimakkuuden taso vaihtuu
tasojen 1, 2 ja 3 välillä.Summerin vaimentaminen
Kun kohde havaitaan, monitoiminäyttöön
ilmestyy mykistyspainike. Paina
mykistääksesi summerin. Samalla
säätyvät pysäköintitutkan ja
peruutusvahdin ( joissakin malleissa)
summerien äänenvoimakkuus.
Mykistys peruuntuu automaattisesti
seuraavissa tilanteissa:
• Jos vaihteenvalitsinta siirretään.
• Kun ajonopeus ylittää tietyn
nopeuden.
• Jos toiminto on kytketty pois
tilapäisesti.
• Jos toiminto on kytketty pois
käsikäyttöisesti.
• Jos virtatilaksi valitaan OFF.
4.5.10 Peruutusvahtitoiminto
(RCTA)*
*Joissakin malleissa
Peruutusvahtitoiminto (RCTA) käyttää
takapuskurin taakse asennettuja
tutkatunnistimia. Toiminnon on tarkoitus
avustaa kuljettajaa tarkistamaan
peruutettaessa alueita, jotka eivät ole
helposti havaittavissa.
VAROITUS!
Varoitus liittyen järjestelmän
käyttöön
Älä luota liikaa järjestelmään, sillä
järjestelmän tunnistuksen tarkkuus ja
ohjauksen suorituskyky on rajallinen.
Kuljettaja on aina vastuussa auton
ympäristön tarkkailusta ja turvallisesta
ajamisesta. (→s. 212)
Järjestelmän oikeanlaisen toiminnan
varmistamiseksi
→s. 213
4.5 Ajamista avustavien järjestelmien käyttö
224

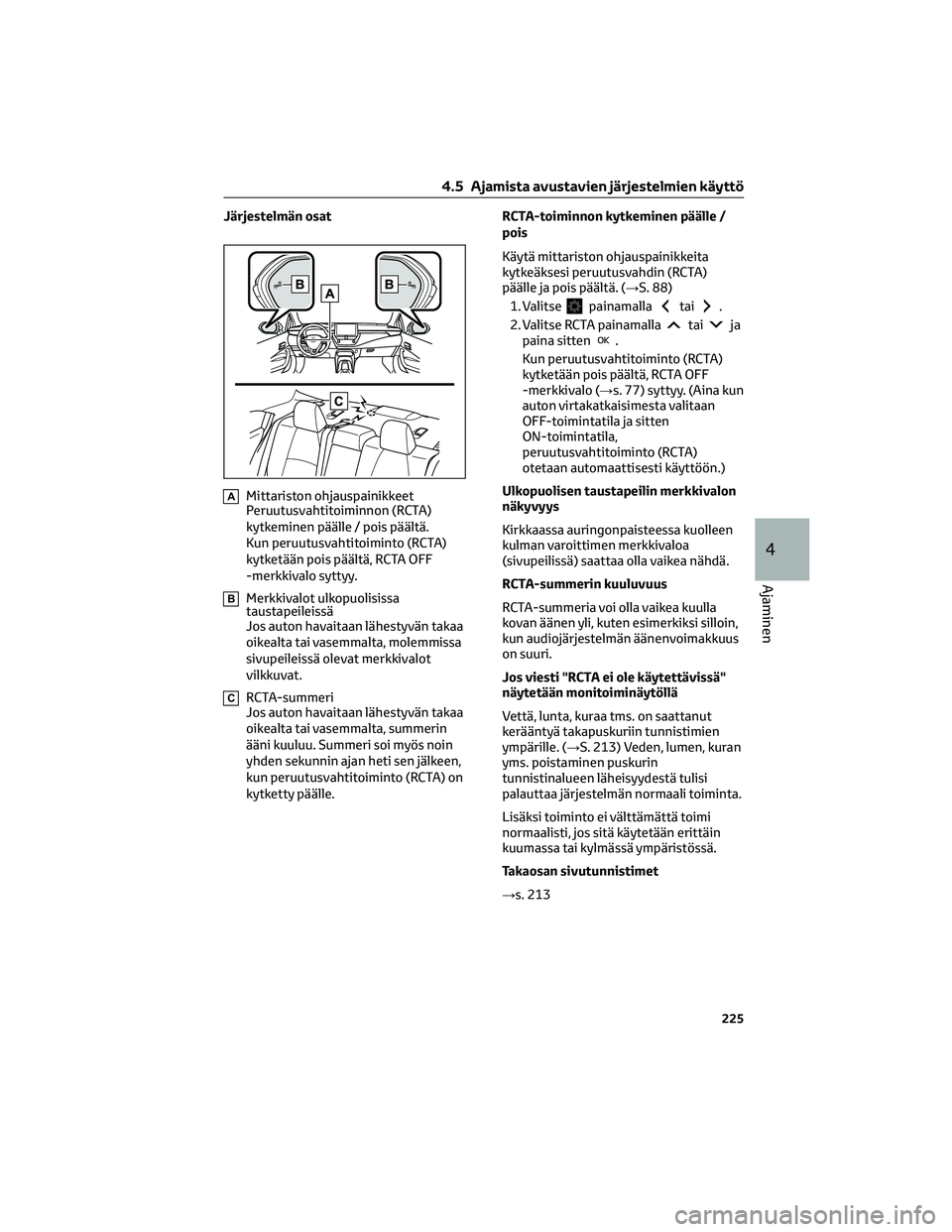

Järjestelmän osat
AMittariston ohjauspainikkeet
Peruutusvahtitoiminnon (RCTA)
kytkeminen päälle / pois päältä.
Kun peruutusvahtitoiminto (RCTA)
kytketään pois päältä, RCTA OFF
-merkkivalo syttyy.
BMerkkivalot ulkopuolisissa
taustapeileissä
Jos auton havaitaan lähestyvän takaa
oikealta tai vasemmalta, molemmissa
sivupeileissä olevat merkkivalot
vilkkuvat.
CRCTA-summeri
Jos auton havaitaan lähestyvän takaa
oikealta tai vasemmalta, summerin
ääni kuuluu. Summeri soi myös noin
yhden sekunnin ajan heti sen jälkeen,
kun peruutusvahtitoiminto (RCTA) on
kytketty päälle.RCTA-toiminnon kytkeminen päälle /
pois
Käytä mittariston ohjauspainikkeita
kytkeäksesi peruutusvahdin (RCTA)
päälle ja pois päältä. (→S. 88)
1. Valitse
painamallatai.
2. Valitse RCTA painamalla
taija
paina sitten.
Kun peruutusvahtitoiminto (RCTA)
kytketään pois päältä, RCTA OFF
-merkkivalo (→s. 77) syttyy. (Aina kun
auton virtakatkaisimesta valitaan
OFF-toimintatila ja sitten
ON-toimintatila,
peruutusvahtitoiminto (RCTA)
otetaan automaattisesti käyttöön.)
Ulkopuolisen taustapeilin merkkivalon
näkyvyys
Kirkkaassa auringonpaisteessa kuolleen
kulman varoittimen merkkivaloa
(sivupeilissä) saattaa olla vaikea nähdä.
RCTA-summerin kuuluvuus
RCTA-summeria voi olla vaikea kuulla
kovan äänen yli, kuten esimerkiksi silloin,
kun audiojärjestelmän äänenvoimakkuus
on suuri.
Jos viesti "RCTA ei ole käytettävissä"
näytetään monitoiminäytöllä
Vettä, lunta, kuraa tms. on saattanut
kerääntyä takapuskuriin tunnistimien
ympärille. (→S. 213) Veden, lumen, kuran
yms. poistaminen puskurin
tunnistinalueen läheisyydestä tulisi
palauttaa järjestelmän normaali toiminta.
Lisäksi toiminto ei välttämättä toimi
normaalisti, jos sitä käytetään erittäin
kuumassa tai kylmässä ympäristössä.
Takaosan sivutunnistimet
→s. 213
4.5 Ajamista avustavien järjestelmien käyttö
225
4
Ajaminen

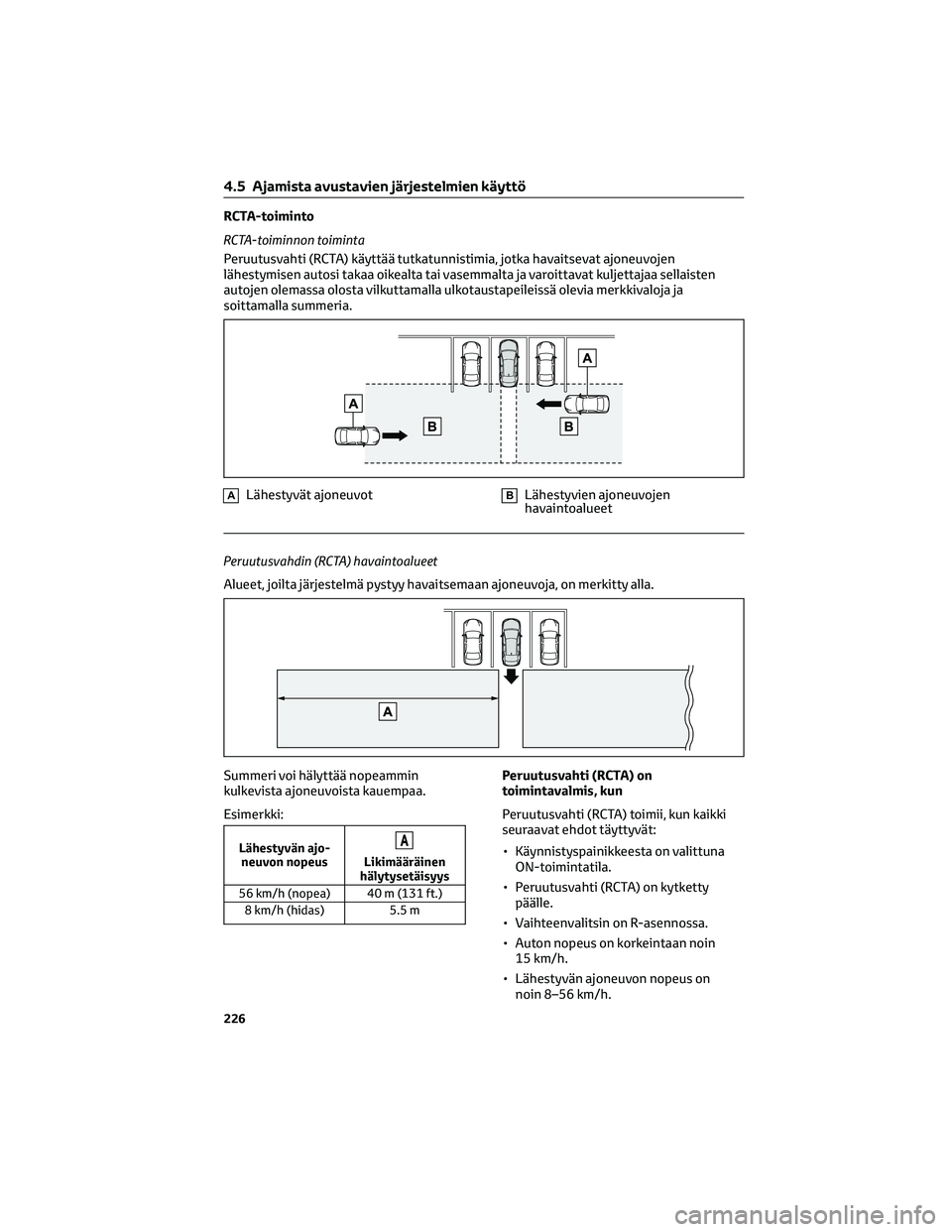

RCTA-toiminto
RCTA-toiminnon toiminta
Peruutusvahti (RCTA) käyttää tutkatunnistimia, jotka havaitsevat ajoneuvojen
lähestymisen autosi takaa oikealta tai vasemmalta ja varoittavat kuljettajaa sellaisten
autojen olemassa olosta vilkuttamalla ulkotaustapeileissä olevia merkkivaloja ja
soittamalla summeria.
ALähestyvät ajoneuvotBLähestyvien ajoneuvojen
havaintoalueet
Peruutusvahdin (RCTA) havaintoalueet
Alueet, joilta järjestelmä pystyy havaitsemaan ajoneuvoja, on merkitty alla.
Summeri voi hälyttää nopeammin
kulkevista ajoneuvoista kauempaa.
Esimerkki:
Lähestyvän ajo-
neuvon nopeusA
Likimääräinen
hälytysetäisyys
56 km/h (nopea) 40 m (131 ft.)
8 km/h (hidas) 5.5 m
Peruutusvahti (RCTA) on
toimintavalmis, kun
Peruutusvahti (RCTA) toimii, kun kaikki
seuraavat ehdot täyttyvät:
• Käynnistyspainikkeesta on valittuna
ON-toimintatila.
• Peruutusvahti (RCTA) on kytketty
päälle.
• Vaihteenvalitsin on R-asennossa.
• Auton nopeus on korkeintaan noin
15 km/h.
• Lähestyvän ajoneuvon nopeus on
noin 8–56 km/h.
4.5 Ajamista avustavien järjestelmien käyttö
226

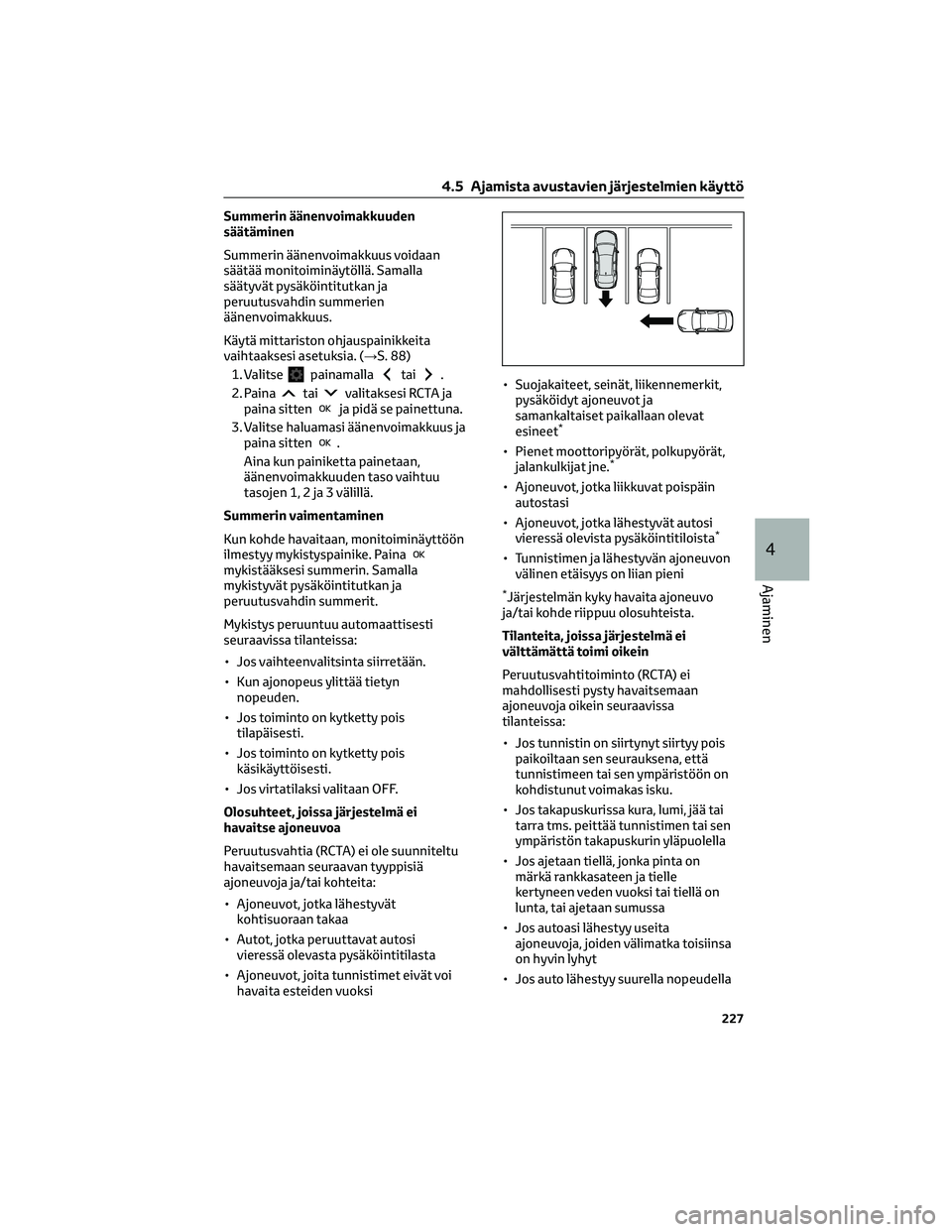

Summerin äänenvoimakkuuden
säätäminen
Summerin äänenvoimakkuus voidaan
säätää monitoiminäytöllä. Samalla
säätyvät pysäköintitutkan ja
peruutusvahdin summerien
äänenvoimakkuus.
Käytä mittariston ohjauspainikkeita
vaihtaaksesi asetuksia. (→S. 88)
1. Valitse
painamallatai.
2. Paina
taivalitaksesi RCTA ja
paina sittenja pidä se painettuna.
3. Valitse haluamasi äänenvoimakkuus ja
paina sitten
.
Aina kun painiketta painetaan,
äänenvoimakkuuden taso vaihtuu
tasojen 1, 2 ja 3 välillä.
Summerin vaimentaminen
Kun kohde havaitaan, monitoiminäyttöön
ilmestyy mykistyspainike. Paina
mykistääksesi summerin. Samalla
mykistyvät pysäköintitutkan ja
peruutusvahdin summerit.
Mykistys peruuntuu automaattisesti
seuraavissa tilanteissa:
• Jos vaihteenvalitsinta siirretään.
• Kun ajonopeus ylittää tietyn
nopeuden.
• Jos toiminto on kytketty pois
tilapäisesti.
• Jos toiminto on kytketty pois
käsikäyttöisesti.
• Jos virtatilaksi valitaan OFF.
Olosuhteet, joissa järjestelmä ei
havaitse ajoneuvoa
Peruutusvahtia (RCTA) ei ole suunniteltu
havaitsemaan seuraavan tyyppisiä
ajoneuvoja ja/tai kohteita:
• Ajoneuvot, jotka lähestyvät
kohtisuoraan takaa
• Autot, jotka peruuttavat autosi
vieressä olevasta pysäköintitilasta
• Ajoneuvot, joita tunnistimet eivät voi
havaita esteiden vuoksi• Suojakaiteet, seinät, liikennemerkit,
pysäköidyt ajoneuvot ja
samankaltaiset paikallaan olevat
esineet
*
• Pienet moottoripyörät, polkupyörät,
jalankulkijat jne.*
• Ajoneuvot, jotka liikkuvat poispäin
autostasi
• Ajoneuvot, jotka lähestyvät autosi
vieressä olevista pysäköintitiloista
*
• Tunnistimen ja lähestyvän ajoneuvon
välinen etäisyys on liian pieni
*Järjestelmän kyky havaita ajoneuvo
ja/tai kohde riippuu olosuhteista.
Tilanteita, joissa järjestelmä ei
välttämättä toimi oikein
Peruutusvahtitoiminto (RCTA) ei
mahdollisesti pysty havaitsemaan
ajoneuvoja oikein seuraavissa
tilanteissa:
• Jos tunnistin on siirtynyt siirtyy pois
paikoiltaan sen seurauksena, että
tunnistimeen tai sen ympäristöön on
kohdistunut voimakas isku.
• Jos takapuskurissa kura, lumi, jää tai
tarra tms. peittää tunnistimen tai sen
ympäristön takapuskurin yläpuolella
• Jos ajetaan tiellä, jonka pinta on
märkä rankkasateen ja tielle
kertyneen veden vuoksi tai tiellä on
lunta, tai ajetaan sumussa
• Jos autoasi lähestyy useita
ajoneuvoja, joiden välimatka toisiinsa
on hyvin lyhyt
• Jos auto lähestyy suurella nopeudella
4.5 Ajamista avustavien järjestelmien käyttö
227
4
Ajaminen

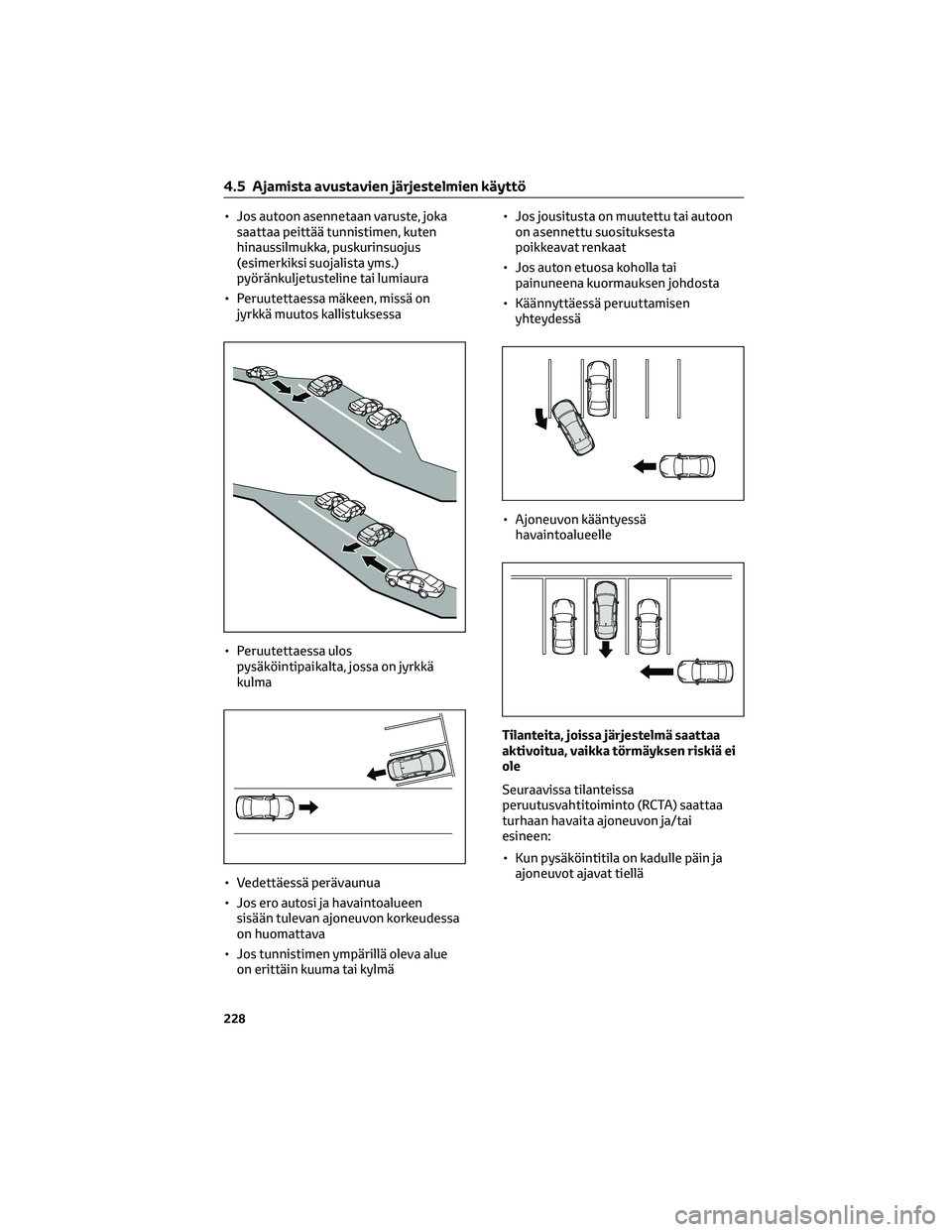

• Jos autoon asennetaan varuste, joka
saattaa peittää tunnistimen, kuten
hinaussilmukka, puskurinsuojus
(esimerkiksi suojalista yms.)
pyöränkuljetusteline tai lumiaura
• Peruutettaessa mäkeen, missä on
jyrkkä muutos kallistuksessa
• Peruutettaessa ulos
pysäköintipaikalta, jossa on jyrkkä
kulma
• Vedettäessä perävaunua
• Jos ero autosi ja havaintoalueen
sisään tulevan ajoneuvon korkeudessa
on huomattava
• Jos tunnistimen ympärillä oleva alue
on erittäin kuuma tai kylmä• Jos jousitusta on muutettu tai autoon
on asennettu suosituksesta
poikkeavat renkaat
• Jos auton etuosa koholla tai
painuneena kuormauksen johdosta
• Käännyttäessä peruuttamisen
yhteydessä
• Ajoneuvon kääntyessä
havaintoalueelle
Tilanteita, joissa järjestelmä saattaa
aktivoitua, vaikka törmäyksen riskiä ei
ole
Seuraavissa tilanteissa
peruutusvahtitoiminto (RCTA) saattaa
turhaan havaita ajoneuvon ja/tai
esineen:
• Kun pysäköintitila on kadulle päin ja
ajoneuvot ajavat tiellä
4.5 Ajamista avustavien järjestelmien käyttö
228
