Page 229 of 562

• Direct nadat de RCTA is ingeschakeld
• Direct nadat het hybridesysteem is
gestart terwijl de RCTA is
ingeschakeld
• Als de sensoren een voertuig niet
kunnen signaleren als gevolg van
obstakels
• Bij het rijden met een aanhangwagen
• Bij een duidelijk verschil in hoogte
tussen uw auto en de auto die binnen
het detectiegebied komt
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
• Wanneer u achteruitrijdend een bocht
maakt
• Wanneer een voertuig een bocht
maakt in het detectiegebiedSituaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Onder de volgende omstandigheden is
de kans dat de RCTA onnodig een
voertuig en/of object signaleert groter:
• Wanneer de parkeerplaats uitkijkt op
een straat en er auto's over die straat
rijden
• Wanneer de afstand tussen uw auto
en metalen objecten, zoals een
vangrail, wand, verkeersbord of
geparkeerde auto, die mogelijk
elektrische golven richting de
achterzijde van de auto reflecteren,
kort is
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager of
sneeuwploeg, is geplaatst
• Wanneer een voertuig uw auto van
opzij passeert
4.5 Gebruik van de ondersteunende systemen
227
4
Rijden
Page 230 of 562

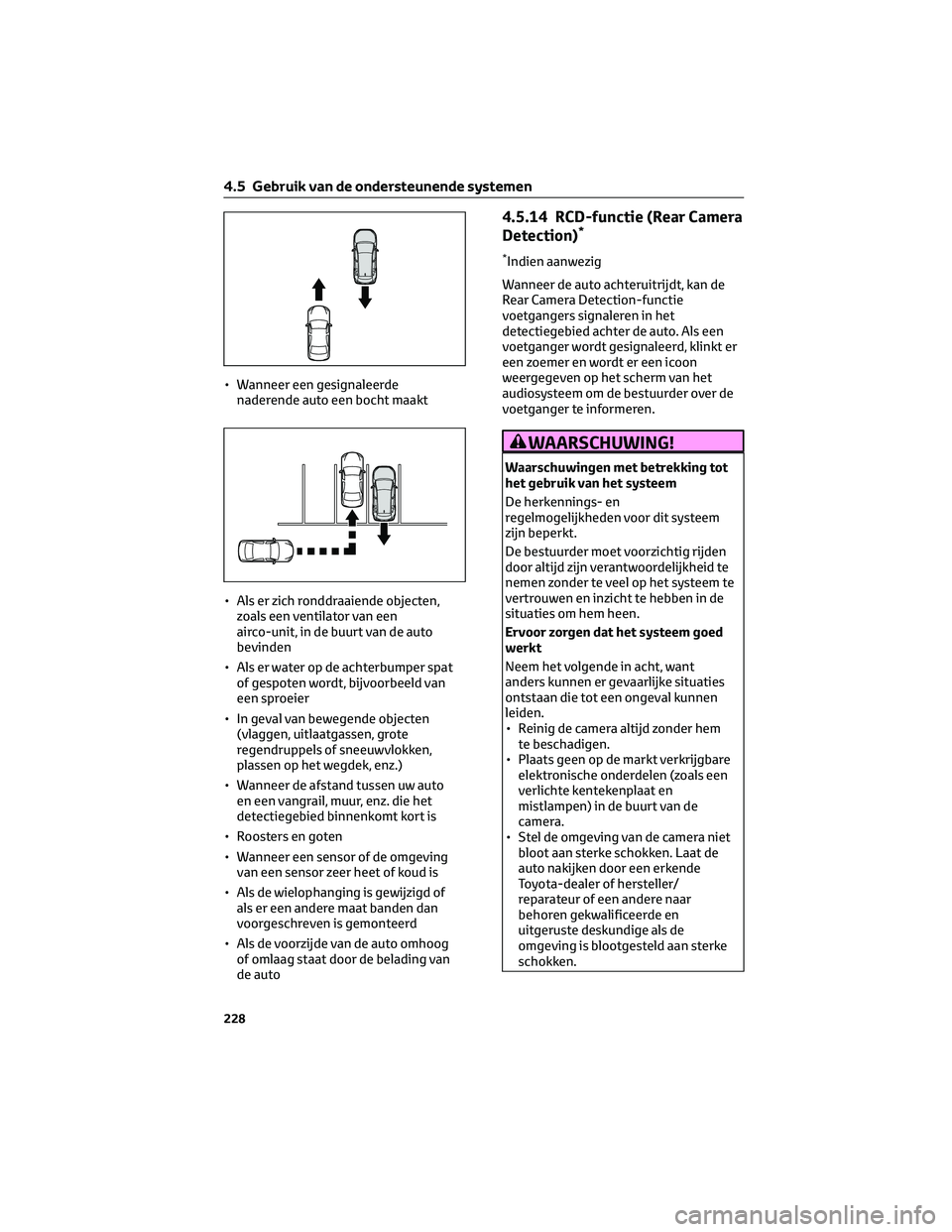

• Wanneer een gesignaleerde
naderende auto een bocht maakt
• Als er zich ronddraaiende objecten,
zoals een ventilator van een
airco-unit, in de buurt van de auto
bevinden
• Als er water op de achterbumper spat
of gespoten wordt, bijvoorbeeld van
een sproeier
• In geval van bewegende objecten
(vlaggen, uitlaatgassen, grote
regendruppels of sneeuwvlokken,
plassen op het wegdek, enz.)
• Wanneer de afstand tussen uw auto
en een vangrail, muur, enz. die het
detectiegebied binnenkomt kort is
• Roosters en goten
• Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
4.5.14 RCD-functie (Rear Camera
Detection)*
*Indien aanwezig
Wanneer de auto achteruitrijdt, kan de
Rear Camera Detection-functie
voetgangers signaleren in het
detectiegebied achter de auto. Als een
voetganger wordt gesignaleerd, klinkt er
een zoemer en wordt er een icoon
weergegeven op het scherm van het
audiosysteem om de bestuurder over de
voetganger te informeren.
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
De herkennings- en
regelmogelijkheden voor dit systeem
zijn beperkt.
De bestuurder moet voorzichtig rijden
door altijd zijn verantwoordelijkheid te
nemen zonder te veel op het systeem te
vertrouwen en inzicht te hebben in de
situaties om hem heen.
Ervoor zorgen dat het systeem goed
werkt
Neem het volgende in acht, want
anders kunnen er gevaarlijke situaties
ontstaan die tot een ongeval kunnen
leiden.
• Reinig de camera altijd zonder hem
te beschadigen.
• Plaats geen op de markt verkrijgbare
elektronische onderdelen (zoals een
verlichte kentekenplaat en
mistlampen) in de buurt van de
camera.
• Stel de omgeving van de camera niet
bloot aan sterke schokken. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige als de
omgeving is blootgesteld aan sterke
schokken.
4.5 Gebruik van de ondersteunende systemen
228
Page 232 of 562

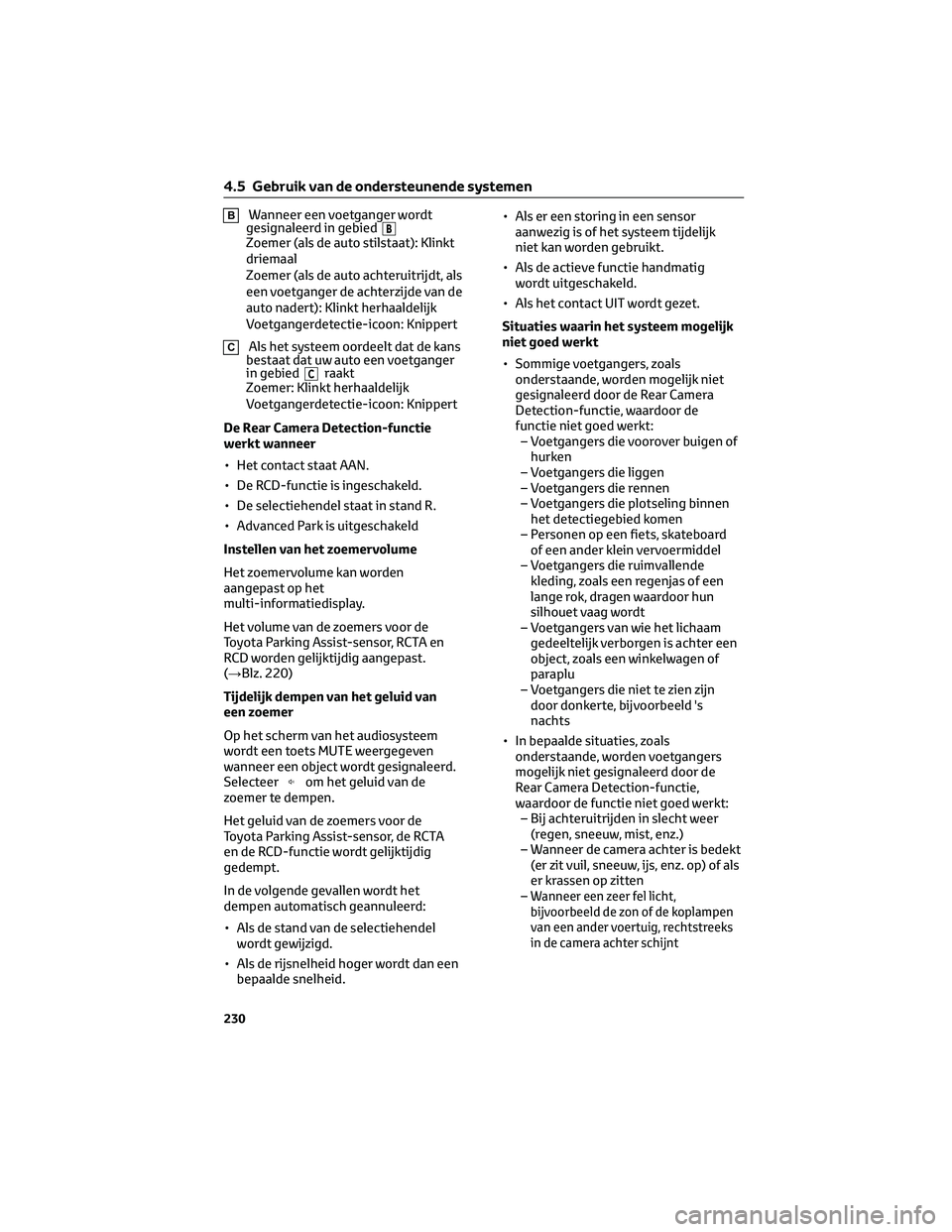

BWanneer een voetganger wordt
gesignaleerd in gebiedBZoemer (als de auto stilstaat): Klinkt
driemaal
Zoemer (als de auto achteruitrijdt, als
een voetganger de achterzijde van de
auto nadert): Klinkt herhaaldelijk
Voetgangerdetectie-icoon: Knippert
CAls het systeem oordeelt dat de kans
bestaat dat uw auto een voetganger
in gebied
Craakt
Zoemer: Klinkt herhaaldelijk
Voetgangerdetectie-icoon: Knippert
De Rear Camera Detection-functie
werkt wanneer
• Het contact staat AAN.
• De RCD-functie is ingeschakeld.
• De selectiehendel staat in stand R.
• Advanced Park is uitgeschakeld
Instellen van het zoemervolume
Het zoemervolume kan worden
aangepast op het
multi-informatiedisplay.
Het volume van de zoemers voor de
Toyota Parking Assist-sensor, RCTA en
RCD worden gelijktijdig aangepast.
(→Blz. 220)
Tijdelijk dempen van het geluid van
een zoemer
Op het scherm van het audiosysteem
wordt een toets MUTE weergegeven
wanneer een object wordt gesignaleerd.
Selecteer
om het geluid van de
zoemer te dempen.
Het geluid van de zoemers voor de
Toyota Parking Assist-sensor, de RCTA
en de RCD-functie wordt gelijktijdig
gedempt.
In de volgende gevallen wordt het
dempen automatisch geannuleerd:
• Als de stand van de selectiehendel
wordt gewijzigd.
• Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.• Als er een storing in een sensor
aanwezig is of het systeem tijdelijk
niet kan worden gebruikt.
• Als de actieve functie handmatig
wordt uitgeschakeld.
• Als het contact UIT wordt gezet.
Situaties waarin het systeem mogelijk
niet goed werkt
• Sommige voetgangers, zoals
onderstaande, worden mogelijk niet
gesignaleerd door de Rear Camera
Detection-functie, waardoor de
functie niet goed werkt:
– Voetgangers die voorover buigen of
hurken
– Voetgangers die liggen
– Voetgangers die rennen
– Voetgangers die plotseling binnen
het detectiegebied komen
– Personen op een fiets, skateboard
of een ander klein vervoermiddel
– Voetgangers die ruimvallende
kleding, zoals een regenjas of een
lange rok, dragen waardoor hun
silhouet vaag wordt
– Voetgangers van wie het lichaam
gedeeltelijk verborgen is achter een
object, zoals een winkelwagen of
paraplu
– Voetgangers die niet te zien zijn
door donkerte, bijvoorbeeld 's
nachts
• In bepaalde situaties, zoals
onderstaande, worden voetgangers
mogelijk niet gesignaleerd door de
Rear Camera Detection-functie,
waardoor de functie niet goed werkt:
– Bij achteruitrijden in slecht weer
(regen, sneeuw, mist, enz.)
– Wanneer de camera achter is bedekt
(er zit vuil, sneeuw, ijs, enz. op) of als
er krassen op zitten
–
Wanneer een zeer fel licht,
bijvoorbeeld de zon of de koplampen
van een ander voertuig, rechtstreeks
in de camera achter schijnt
4.5 Gebruik van de ondersteunende systemen
230
Page 234 of 562

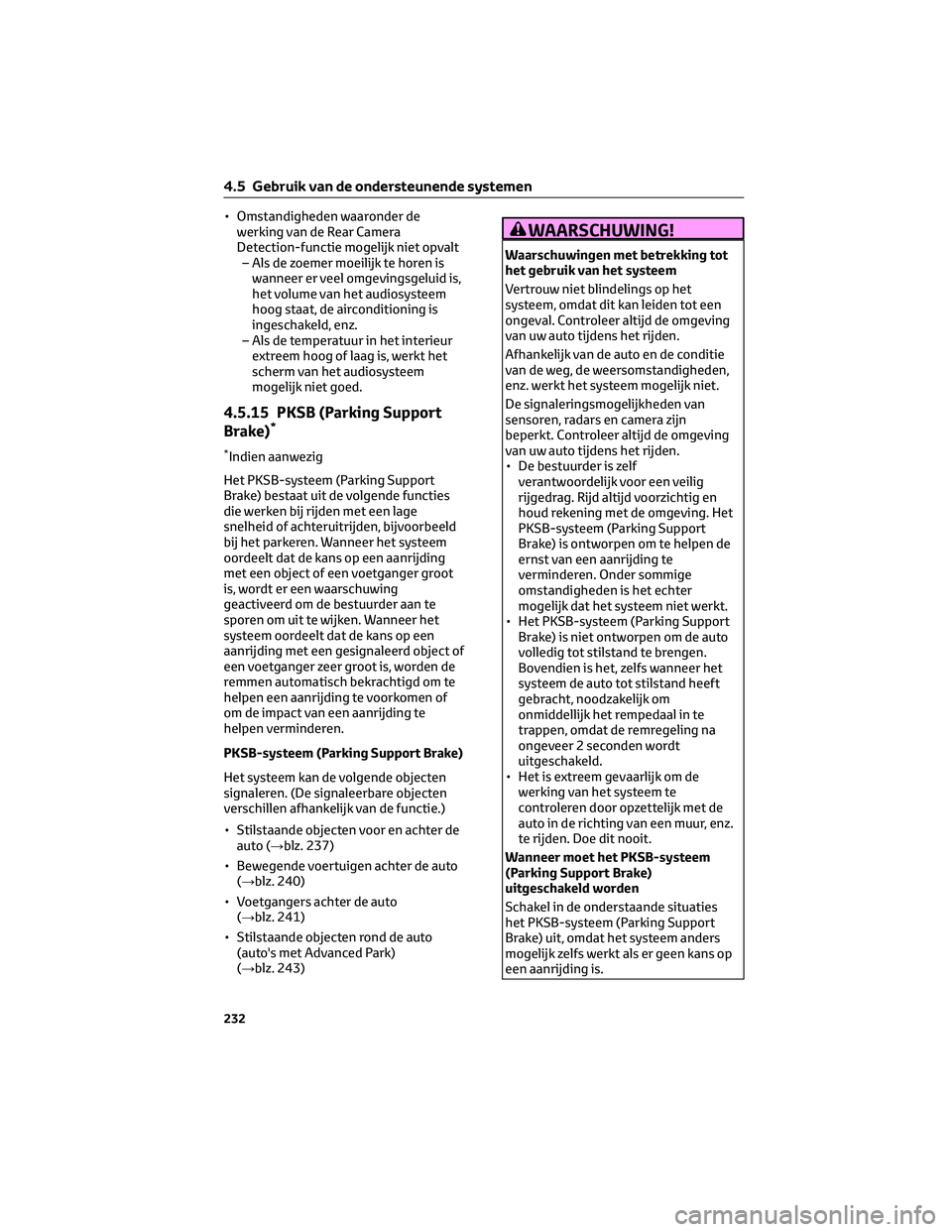

• Omstandigheden waaronder de
werking van de Rear Camera
Detection-functie mogelijk niet opvalt
– Als de zoemer moeilijk te horen is
wanneer er veel omgevingsgeluid is,
het volume van het audiosysteem
hoog staat, de airconditioning is
ingeschakeld, enz.
– Als de temperatuur in het interieur
extreem hoog of laag is, werkt het
scherm van het audiosysteem
mogelijk niet goed.
4.5.15 PKSB (Parking Support
Brake)*
*Indien aanwezig
Het PKSB-systeem (Parking Support
Brake) bestaat uit de volgende functies
die werken bij rijden met een lage
snelheid of achteruitrijden, bijvoorbeeld
bij het parkeren. Wanneer het systeem
oordeelt dat de kans op een aanrijding
met een object of een voetganger groot
is, wordt er een waarschuwing
geactiveerd om de bestuurder aan te
sporen om uit te wijken. Wanneer het
systeem oordeelt dat de kans op een
aanrijding met een gesignaleerd object of
een voetganger zeer groot is, worden de
remmen automatisch bekrachtigd om te
helpen een aanrijding te voorkomen of
om de impact van een aanrijding te
helpen verminderen.
PKSB-systeem (Parking Support Brake)
Het systeem kan de volgende objecten
signaleren. (De signaleerbare objecten
verschillen afhankelijk van de functie.)
• Stilstaande objecten voor en achter de
auto (→blz. 237)
• Bewegende voertuigen achter de auto
(→blz. 240)
• Voetgangers achter de auto
(→blz. 241)
• Stilstaande objecten rond de auto
(auto's met Advanced Park)
(→blz. 243)
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
Vertrouw niet blindelings op het
systeem, omdat dit kan leiden tot een
ongeval. Controleer altijd de omgeving
van uw auto tijdens het rijden.
Afhankelijk van de auto en de conditie
van de weg, de weersomstandigheden,
enz. werkt het systeem mogelijk niet.
De signaleringsmogelijkheden van
sensoren, radars en camera zijn
beperkt. Controleer altijd de omgeving
van uw auto tijdens het rijden.
• De bestuurder is zelf
verantwoordelijk voor een veilig
rijgedrag. Rijd altijd voorzichtig en
houd rekening met de omgeving. Het
PKSB-systeem (Parking Support
Brake) is ontworpen om te helpen de
ernst van een aanrijding te
verminderen. Onder sommige
omstandigheden is het echter
mogelijk dat het systeem niet werkt.
• Het PKSB-systeem (Parking Support
Brake) is niet ontworpen om de auto
volledig tot stilstand te brengen.
Bovendien is het, zelfs wanneer het
systeem de auto tot stilstand heeft
gebracht, noodzakelijk om
onmiddellijk het rempedaal in te
trappen, omdat de remregeling na
ongeveer 2 seconden wordt
uitgeschakeld.
• Het is extreem gevaarlijk om de
werking van het systeem te
controleren door opzettelijk met de
auto in de richting van een muur, enz.
te rijden. Doe dit nooit.
Wanneer moet het PKSB-systeem
(Parking Support Brake)
uitgeschakeld worden
Schakel in de onderstaande situaties
het PKSB-systeem (Parking Support
Brake) uit, omdat het systeem anders
mogelijk zelfs werkt als er geen kans op
een aanrijding is.
4.5 Gebruik van de ondersteunende systemen
232
Page 235 of 562

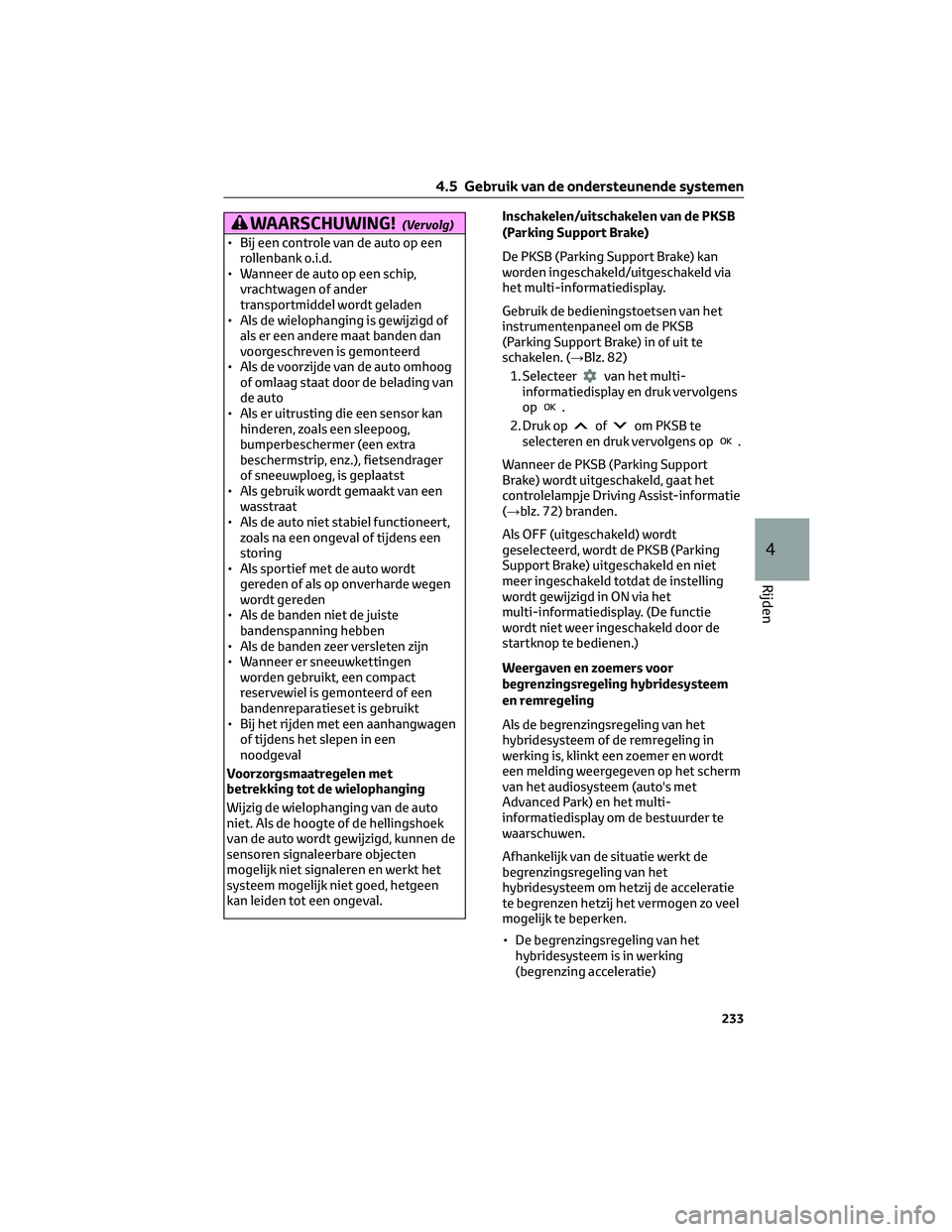

WAARSCHUWING!(Vervolg)
• Bij een controle van de auto op een
rollenbank o.i.d.
• Wanneer de auto op een schip,
vrachtwagen of ander
transportmiddel wordt geladen
• Als de wielophanging is gewijzigd of
als er een andere maat banden dan
voorgeschreven is gemonteerd
• Als de voorzijde van de auto omhoog
of omlaag staat door de belading van
de auto
• Als er uitrusting die een sensor kan
hinderen, zoals een sleepoog,
bumperbeschermer (een extra
beschermstrip, enz.), fietsendrager
of sneeuwploeg, is geplaatst
• Als gebruik wordt gemaakt van een
wasstraat
• Als de auto niet stabiel functioneert,
zoals na een ongeval of tijdens een
storing
• Als sportief met de auto wordt
gereden of als op onverharde wegen
wordt gereden
• Als de banden niet de juiste
bandenspanning hebben
• Als de banden zeer versleten zijn
• Wanneer er sneeuwkettingen
worden gebruikt, een compact
reservewiel is gemonteerd of een
bandenreparatieset is gebruikt
• Bij het rijden met een aanhangwagen
of tijdens het slepen in een
noodgeval
Voorzorgsmaatregelen met
betrekking tot de wielophanging
Wijzig de wielophanging van de auto
niet. Als de hoogte of de hellingshoek
van de auto wordt gewijzigd, kunnen de
sensoren signaleerbare objecten
mogelijk niet signaleren en werkt het
systeem mogelijk niet goed, hetgeen
kan leiden tot een ongeval.Inschakelen/uitschakelen van de PKSB
(Parking Support Brake)
De PKSB (Parking Support Brake) kan
worden ingeschakeld/uitgeschakeld via
het multi-informatiedisplay.
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de PKSB
(Parking Support Brake) in of uit te
schakelen. (→Blz. 82)
1. Selecteer
van het multi-
informatiedisplay en druk vervolgens
op
.
2. Druk op
ofom PKSB te
selecteren en druk vervolgens op.
Wanneer de PKSB (Parking Support
Brake) wordt uitgeschakeld, gaat het
controlelampje Driving Assist-informatie
(→blz. 72) branden.
Als OFF (uitgeschakeld) wordt
geselecteerd, wordt de PKSB (Parking
Support Brake) uitgeschakeld en niet
meer ingeschakeld totdat de instelling
wordt gewijzigd in ON via het
multi-informatiedisplay. (De functie
wordt niet weer ingeschakeld door de
startknop te bedienen.)
Weergaven en zoemers voor
begrenzingsregeling hybridesysteem
en remregeling
Als de begrenzingsregeling van het
hybridesysteem of de remregeling in
werking is, klinkt een zoemer en wordt
een melding weergegeven op het scherm
van het audiosysteem (auto's met
Advanced Park) en het multi-
informatiedisplay om de bestuurder te
waarschuwen.
Afhankelijk van de situatie werkt de
begrenzingsregeling van het
hybridesysteem om hetzij de acceleratie
te begrenzen hetzij het vermogen zo veel
mogelijk te beperken.
• De begrenzingsregeling van het
hybridesysteem is in werking
(begrenzing acceleratie)
4.5 Gebruik van de ondersteunende systemen
233
4
Rijden
Page 238 of 562

AVermogen hybridesysteem
BRemkracht
CTijd
DBegrenzingsregeling hybridesysteem
wordt geactiveerd (het systeem
bepaalt dat de kans op een aanrijding
met een gesignaleerd object groot is)
ERemregeling wordt geactiveerd (het
systeem bepaalt dat de kans op een
aanrijding met een gesignaleerd
object zeer groot is)
Als de PKSB (Parking Support Brake) in
werking is getreden
Als de auto is stilgezet door de werking
van de PKSB (Parking Support Brake),
wordt de PKSB (Parking Support Brake)
uitgeschakeld en gaat het
informatielampje ondersteunende
systemen branden. Als de PKSB (Parking
Support Brake) onnodig in werking
treedt, kan de remregeling worden
geannuleerd door het rempedaal in te
trappen of door ongeveer 2 seconden te
wachten totdat deze automatisch wordt
geannuleerd. Vervolgens kunt u verder
rijden door het gaspedaal in te trappen.
Het PKSB-systeem (Parking Support
Brake) opnieuw inschakelen
Wanneer de PKSB (Parking Support
Brake) is uitgeschakeld door de werking
ervan, kunt u zelf het systeem weer
inschakelen (→blz. 233) of het contact
UIT en vervolgens weer AAN zetten.Bovendien wordt het systeem automatisch
weer ingeschakeld en gaat het
informatielampje ondersteunende
systemen uit, als aan een van onderstaande
voorwaarden wordt voldaan:
• Stand P is geselecteerd
• Het obstakel bevindt zich niet langer
in de rijrichting van de auto.
• De rijrichting van de auto wijzigt
*
*
Behalve wanneer “voetgangers achter
de auto” in werking was.
Als “Parking Assist Unavailable Sensor
Blocked” (Parking Assist niet
beschikbaar, sensor geblokkeerd) wordt
weergegeven op het multi-
informatiedisplay en het controlelampje
Driving Assist-informatie brandt
Mogelijk is een van de sensoren bedekt
met bijvoorbeeld condens, ijs, sneeuw of
vuil. Verwijder dan de condens, het ijs,
de sneeuw, het vuil e.d. van de sensor
om te zorgen dat het systeem weer
normaal werkt. Ook wordt er bij lage
temperaturen mogelijk een
4.5 Gebruik van de ondersteunende systemen
236
• Afbeelding 3. Wanneer de remregeling in werking is
Page 239 of 562

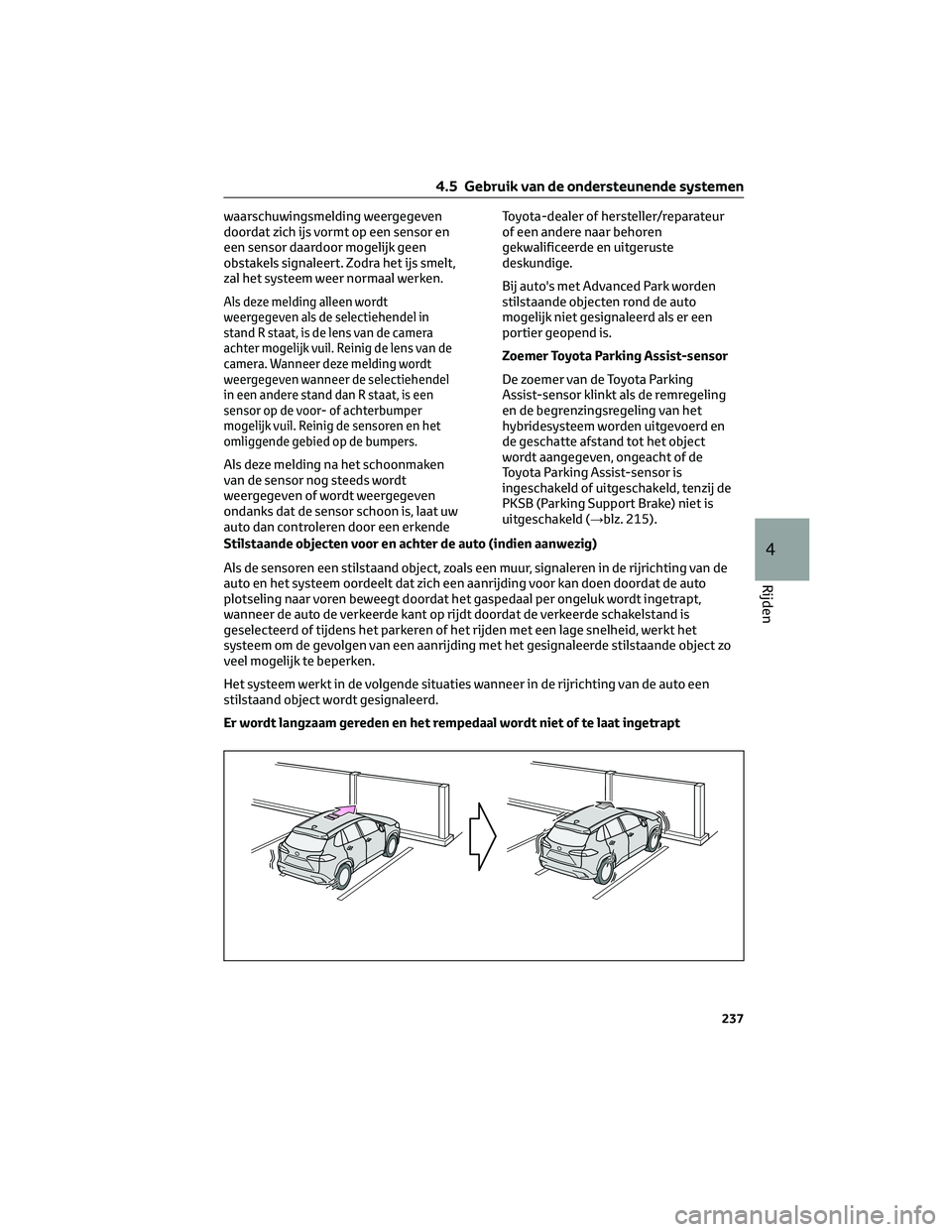

waarschuwingsmelding weergegeven
doordat zich ijs vormt op een sensor en
een sensor daardoor mogelijk geen
obstakels signaleert. Zodra het ijs smelt,
zal het systeem weer normaal werken.
Als deze melding alleen wordt
weergegeven als de selectiehendel in
stand R staat, is de lens van de camera
achter mogelijk vuil. Reinig de lens van de
camera. Wanneer deze melding wordt
weergegeven wanneer de selectiehendel
in een andere stand dan R staat, is een
sensor op de voor- of achterbumper
mogelijk vuil. Reinig de sensoren en het
omliggende gebied op de bumpers.
Als deze melding na het schoonmaken
van de sensor nog steeds wordt
weergegeven of wordt weergegeven
ondanks dat de sensor schoon is, laat uw
auto dan controleren door een erkendeToyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Bij auto's met Advanced Park worden
stilstaande objecten rond de auto
mogelijk niet gesignaleerd als er een
portier geopend is.
Zoemer Toyota Parking Assist-sensor
De zoemer van de Toyota Parking
Assist-sensor klinkt als de remregeling
en de begrenzingsregeling van het
hybridesysteem worden uitgevoerd en
de geschatte afstand tot het object
wordt aangegeven, ongeacht of de
Toyota Parking Assist-sensor is
ingeschakeld of uitgeschakeld, tenzij de
PKSB (Parking Support Brake) niet is
uitgeschakeld (→blz. 215).
Stilstaande objecten voor en achter de auto (indien aanwezig)
Als de sensoren een stilstaand object, zoals een muur, signaleren in de rijrichting van de
auto en het systeem oordeelt dat zich een aanrijding voor kan doen doordat de auto
plotseling naar voren beweegt doordat het gaspedaal per ongeluk wordt ingetrapt,
wanneer de auto de verkeerde kant op rijdt doordat de verkeerde schakelstand is
geselecteerd of tijdens het parkeren of het rijden met een lage snelheid, werkt het
systeem om de gevolgen van een aanrijding met het gesignaleerde stilstaande object zo
veel mogelijk te beperken.
Het systeem werkt in de volgende situaties wanneer in de rijrichting van de auto een
stilstaand object wordt gesignaleerd.
Er wordt langzaam gereden en het rempedaal wordt niet of te laat ingetrapt
4.5 Gebruik van de ondersteunende systemen
237
4
Rijden
Page 240 of 562

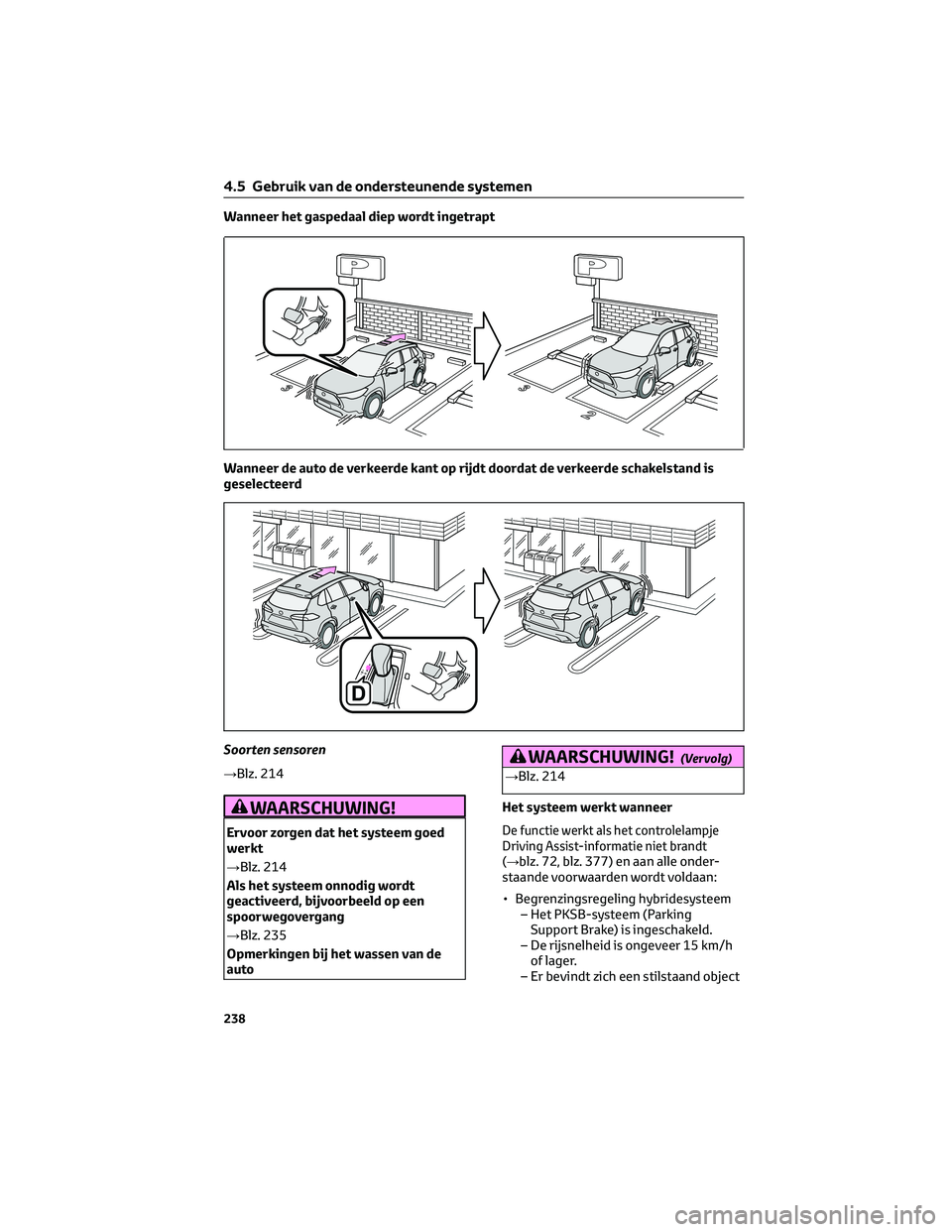

Wanneer de auto de verkeerde kant op rijdt doordat de verkeerde schakelstand is
geselecteerd
S
oorten sensoren
→Blz. 214
WAARSCHUWING!
Ervoor zorgen dat het systeem goed
werkt
→Blz. 214
Als het systeem onnodig wordt
geactiveerd, bijvoorbeeld op een
spoorwegovergang
→Blz. 235
Opmerkingen bij het wassen van de
auto
WAARSCHUWING!(Vervolg)
→Blz. 214
Het systeem werkt wanneer
De functie werkt als het controlelampje
Driving Assist-informatie niet brandt
(→
blz. 72, blz. 377) en aan alle onder-
staande voorwaarden wordt voldaan:
• Begrenzingsregeling hybridesysteem – Het PKSB-systeem (ParkingSupport Brake) is ingeschakeld.
– De rijsnelheid is ongeveer 15 km/h of lager.
– Er bevindt zich een stilstaand object
4.5 Gebruik van de ondersteunende systemen
238
Wanneer het gaspedaal diep wordt ingetrapt
Page 241 of 562

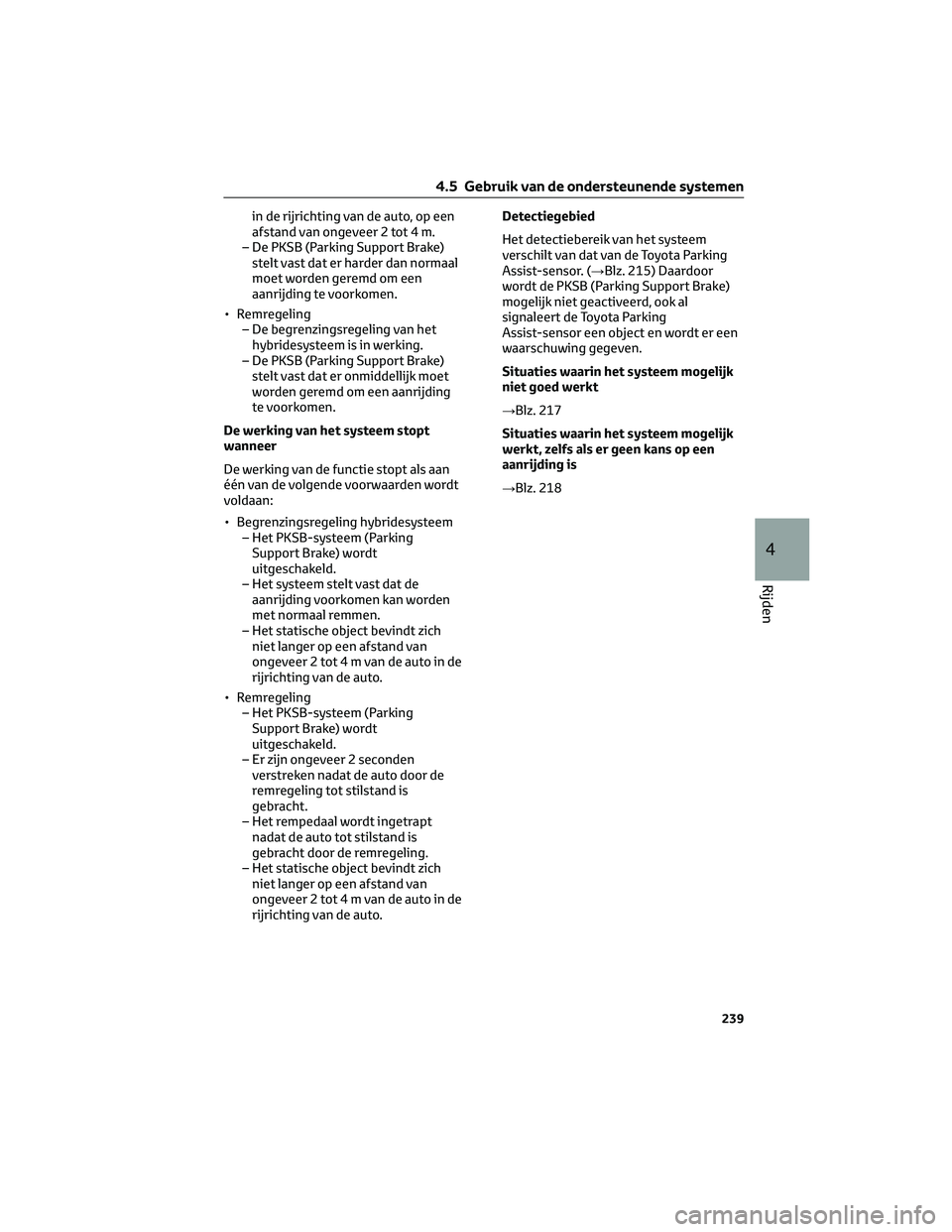

in de rijrichting van de auto, op een
afstand van ongeveer 2 tot 4 m.
– De PKSB (Parking Support Brake)
stelt vast dat er harder dan normaal
moet worden geremd om een
aanrijding te voorkomen.
• Remregeling
– De begrenzingsregeling van het
hybridesysteem is in werking.
– De PKSB (Parking Support Brake)
stelt vast dat er onmiddellijk moet
worden geremd om een aanrijding
te voorkomen.
De werking van het systeem stopt
wanneer
De werking van de functie stopt als aan
één van de volgende voorwaarden wordt
voldaan:
• Begrenzingsregeling hybridesysteem
– Het PKSB-systeem (Parking
Support Brake) wordt
uitgeschakeld.
– Het systeem stelt vast dat de
aanrijding voorkomen kan worden
met normaal remmen.
– Het statische object bevindt zich
niet langer op een afstand van
ongeveer 2 tot 4 m van de auto in de
rijrichting van de auto.
• Remregeling
– Het PKSB-systeem (Parking
Support Brake) wordt
uitgeschakeld.
– Er zijn ongeveer 2 seconden
verstreken nadat de auto door de
remregeling tot stilstand is
gebracht.
– Het rempedaal wordt ingetrapt
nadat de auto tot stilstand is
gebracht door de remregeling.
– Het statische object bevindt zich
niet langer op een afstand van
ongeveer 2 tot 4 m van de auto in de
rijrichting van de auto.Detectiegebied
Het detectiebereik van het systeem
verschilt van dat van de Toyota Parking
Assist-sensor. (→Blz. 215) Daardoor
wordt de PKSB (Parking Support Brake)
mogelijk niet geactiveerd, ook al
signaleert de Toyota Parking
Assist-sensor een object en wordt er een
waarschuwing gegeven.
Situaties waarin het systeem mogelijk
niet goed werkt
→Blz. 217
Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
→Blz. 218
4.5 Gebruik van de ondersteunende systemen
239
4
Rijden
Page 242 of 562

Bewegende voertuigen achter de auto (indien aanwezig)
Als een radarsensor achter een auto signaleert die van rechts of links achter nadert en het
systeem bepaalt dat een aanrijding waarschijnlijk is, activeert deze functie de remmen om
de kans op een aanrijding met de naderende auto te verkleinen.
Deze functie treedt in werking in situaties zoals hieronder aangegeven wanneer in de
rijrichting van de auto een auto wordt gesignaleerd.
Bij het achteruitrijden nadert een auto en het rempedaal wordt niet of te laat
ingetrapt
Soorten sensoren
→Blz. 214
WAARSCHUWING!
Ervoor zorgen dat het systeem goed
werkt
→Blz. 211
Het systeem werkt wanneer
De functie werkt als het controlelampje
Driving Assist-informatie niet brandt
(→blz. 72, blz. 377) en aan alle
onderstaande voorwaarden wordt
voldaan:
• Begrenzingsregeling hybridesysteem
– Het PKSB-systeem (Parking
Support Brake) is ingeschakeld.
– De rijsnelheid is ongeveer 15 km/h
of lager.
– Voertuigen die de auto van rechts of
links achter naderen met een
snelheid van ongeveer 8 km/h of
meer.– De selectiehendel staat in stand R.
– De PKSB (Parking Support Brake)
stelt vast dat er harder dan normaal
moet worden geremd om een
aanrijding met een naderend
voertuig te voorkomen.
• Remregeling
– De begrenzingsregeling van het
hybridesysteem is in werking.
– De PKSB (Parking Support Brake)
stelt vast dat een noodstop
noodzakelijk is om een aanrijding
met een naderend voertuig te
voorkomen.
De werking van het systeem stopt
wanneer
De werking van de functie stopt als aan
één van de volgende voorwaarden wordt
voldaan:
• Begrenzingsregeling hybridesysteem
– Het PKSB-systeem (Parking
Support Brake) wordt
uitgeschakeld.
4.5 Gebruik van de ondersteunende systemen
240
