59
1

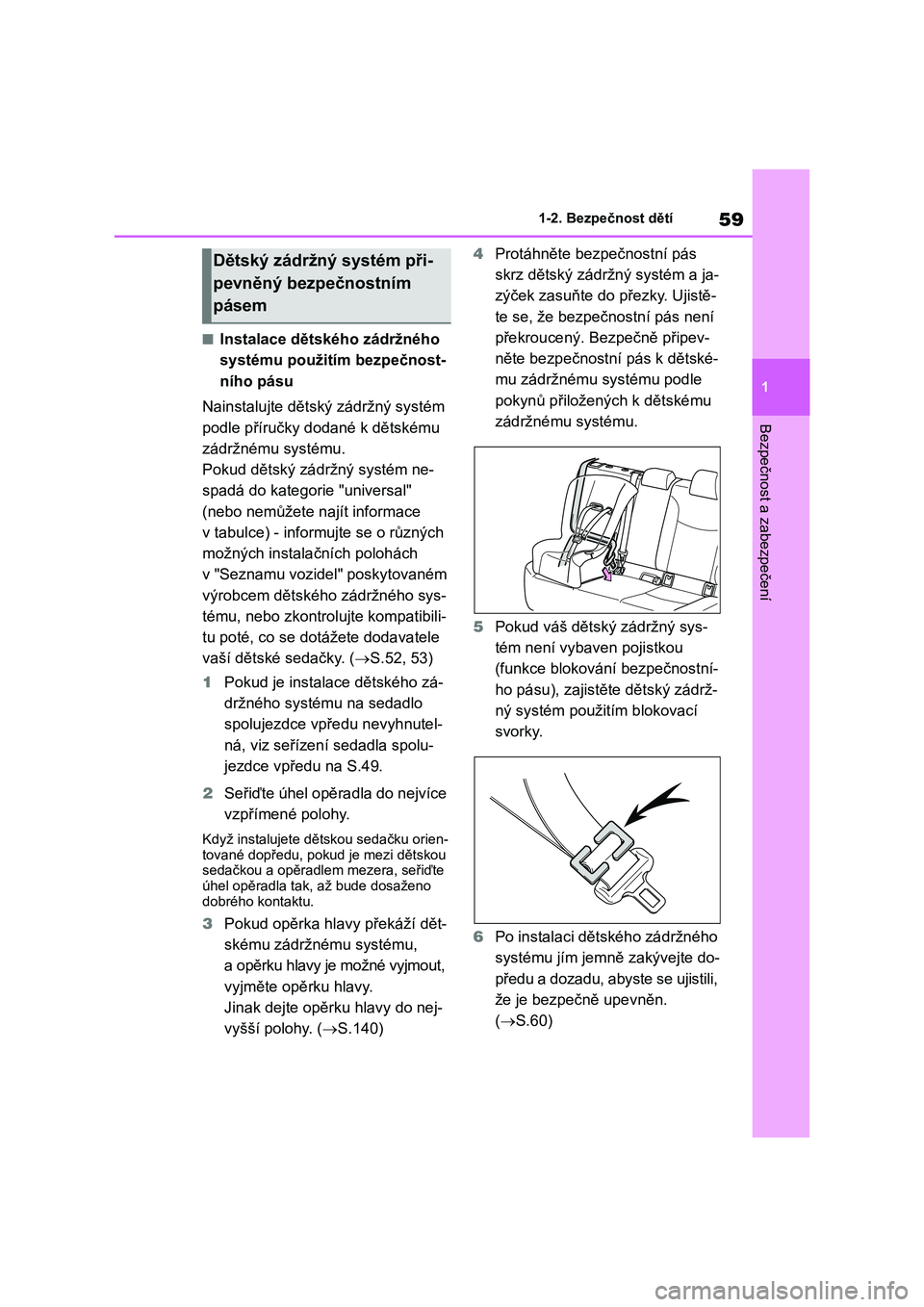

1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
■Instalace dětského zádržného
systému použitím bezpečnost-
ního pásu
Nainstalujte dětský zádržný systém
podle příručky dodané k dětskému
zádržnému systému.
Pokud dětský zádržný systém ne-
spadá do kategorie "universal"
(nebo nemůžete najít informace
v tabulce) - informujte se o různých
možných instalačních polohách
v "Seznamu vozidel" poskytovaném
výrobcem dětské ho zádržného sys-
tému, nebo zkontrolujte kompatibili-
tu poté, co se dot ážete dodavatele
vaší dětské sedačky. ( S.52, 53)
1 Pokud je instalace dětského zá-
držného systému na sedadlo
spolujezdce vpředu nevyhnutel-
ná, viz seřízení sedadla spolu-
jezdce vpředu na S.49.
2 Seřiďte úhel opěradla do nejvíce
vzpřímené polohy.
Když instalujete dět skou sedačku orien- tované dopředu, pokud je mezi dětskou
sedačkou a opěradlem mezera, seřiďte
úhel opěradla tak, až bude dosaženo dobrého kontaktu.
3 Pokud opěrka hlavy překáží dět-
skému zádržnému systému,
a opěrku hlavy je možné vyjmout,
vyjměte opěrku hlavy.
Jinak dejte opěrku hlavy do nej-
vyšší polohy. ( S.140)
4 Protáhněte bezpečnostní pás
skrz dětský zádržný systém a ja-
zýček zasuňte do přezky. Ujistě-
te se, že bezpeč nostní pás není
překroucený. Bezpečně připev-
něte bezpečnostní pás k dětské-
mu zádržnému systému podle
pokynů přiložen ých k dětskému
zádržnému systému.
5 Pokud váš dětský zádržný sys-
tém není vybaven pojistkou
(funkce blokován í bezpečnostní-
ho pásu), zajistěte dětský zádrž-
ný systém použitím blokovací
svorky.
6 Po instalaci dětského zádržného
systému jím jemně zakývejte do-
předu a dozadu, abyste se ujistili,
že je bezpeč ně upevněn.
( S.60)
Dětský zádržný systém při-
pevněný bezpečnostním
pásem

601-2. Bezpečnost dětí

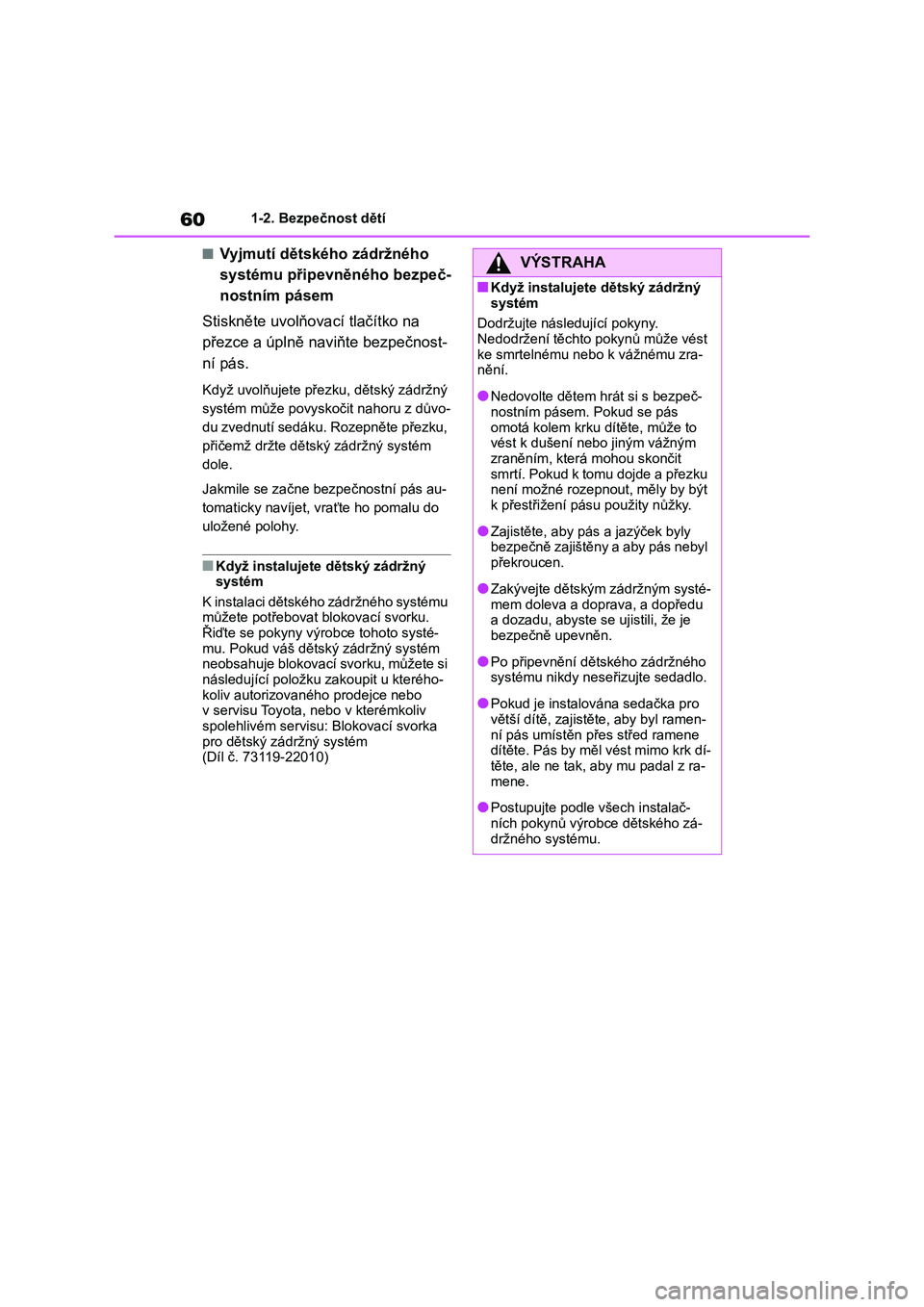

■Vyjmutí dětského zádržného
systému připevněného bezpeč-
nostním pásem
Stiskněte uvolňovací tlačítko na
přezce a úplně naviňte bezpečnost-
ní pás.
Když uvolňujete přez ku, dětský zádržný
systém může povyskočit nahoru z důvo-
du zvednutí sedáku. Rozepněte přezku,
přičemž držte dětský zádržný systém
dole.
Jakmile se začne bezpečnostní pás au-
tomaticky navíjet, vr aťte ho pomalu do
uložené polohy.
■Když instalujete dětský zádržný
systém
K instalaci dětského zádržného systému můžete potřebovat blokovací svorku.
Řiďte se pokyny vý robce tohoto systé-
mu. Pokud váš dět ský zádržný systém neobsahuje blokovací svorku, můžete si
následující položku zakoupit u kterého-
koliv autorizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu: Blokovací svorka
pro dětský zádržný systém (Díl č. 73119-22010)
VÝSTRAHA
■Když instalujete dětský zádržný
systém
Dodržujte následující pokyny. Nedodržení těchto pokynů může vést
ke smrtelnému nebo k vážnému zra-
nění.
●Nedovolte dětem hr át si s bezpeč-
nostním pásem. Pokud se pás
omotá kolem krku dítěte, může to vést k dušení nebo jiným vážným
zraněním, která mohou skončit
smrtí. Pokud k tomu dojde a přezku není možné rozepnout, měly by být
k přestřižení pásu použity nůžky.
●Zajistěte, aby pás a jazýček byly
bezpečně zajištěny a aby pás nebyl
překroucen.
●Zakývejte dětským zádržným systé-
mem doleva a doprava, a dopředu a dozadu, abyste se ujistili, že je
bezpečně upevněn.
●Po připevnění dětského zádržného
systému nikdy neseř izujte sedadlo.
●Pokud je instalována sedačka pro
větší dítě, zajistět e, aby byl ramen-
ní pás umístěn přes střed ramene dítěte. Pás by měl vést mimo krk dí-
těte, ale ne tak, aby mu padal z ra-
mene.
●Postupujte podle všech instalač-
ních pokynů výrob ce dětského zá- držného systému.

61
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení

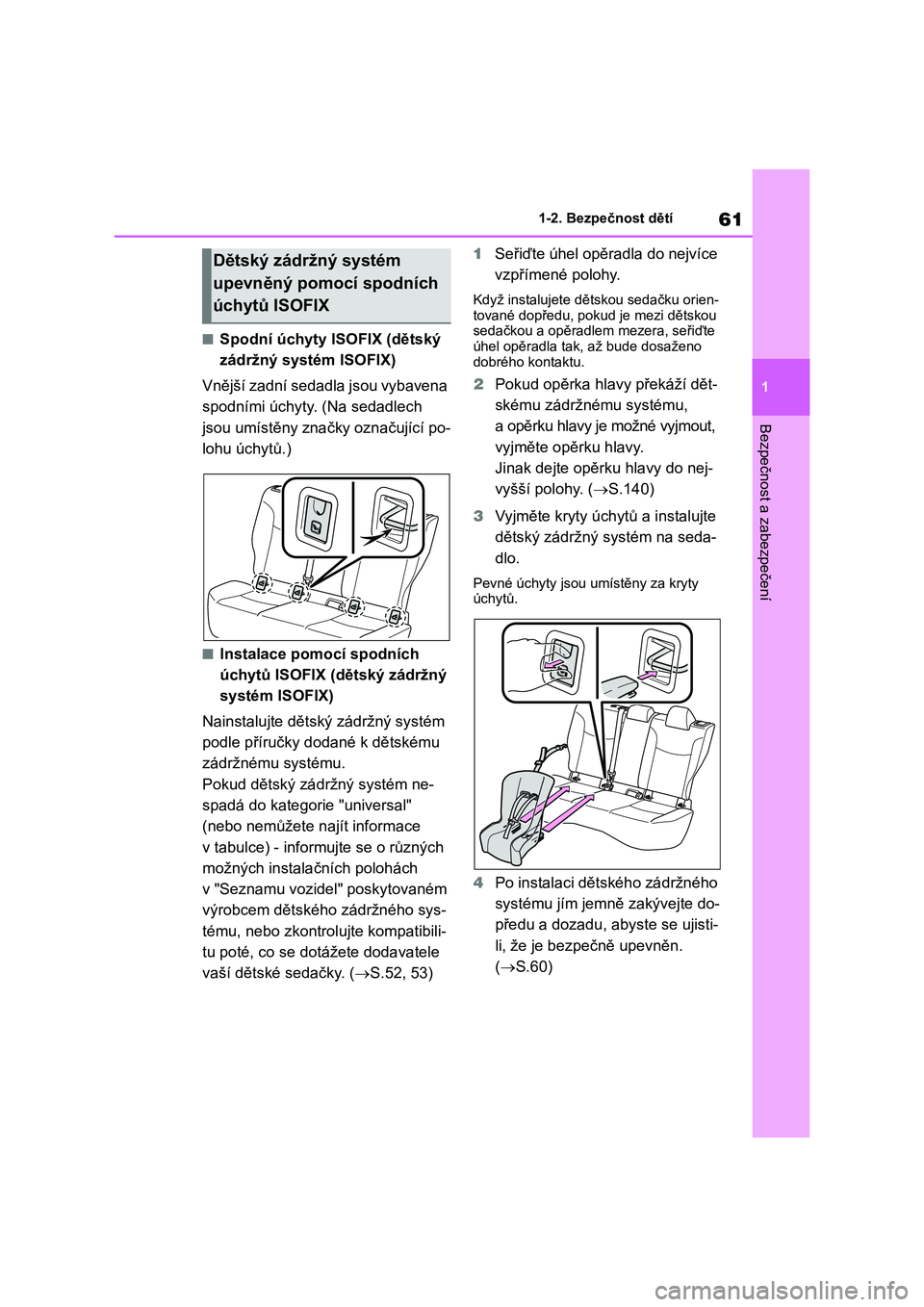

■Spodní úchyty ISOFIX (dětský
zádržný systém ISOFIX)
Vnější zadní sedadla jsou vybavena
spodními úchyty. (Na sedadlech
jsou umístěny značky označující po-
lohu úchytů.)
■Instalace pomocí spodních
úchytů ISOFIX (dětský zádržný
systém ISOFIX)
Nainstalujte dětský zádržný systém
podle příručky dodané k dětskému
zádržnému systému.
Pokud dětský zádržný systém ne-
spadá do kategorie "universal"
(nebo nemůžete najít informace
v tabulce) - informujte se o různých
možných instalačních polohách
v "Seznamu vozidel" poskytovaném
výrobcem dětské ho zádržného sys-
tému, nebo zkontrolujte kompatibili-
tu poté, co se dot ážete dodavatele
vaší dětské sedačky. ( S.52, 53)
1 Seřiďte úhel opěradla do nejvíce
vzpřímené polohy.
Když instalujete dět skou sedačku orien-
tované dopředu, pok ud je mezi dětskou sedačkou a opěradlem mezera, seřiďte
úhel opěradla tak, až bude dosaženo
dobrého kontaktu.
2 Pokud opěrka hlavy překáží dět-
skému zádržnému systému,
a opěrku hlavy je možné vyjmout,
vyjměte opěrku hlavy.
Jinak dejte opěrku hlavy do nej-
vyšší polohy. ( S.140)
3 Vyjměte kryty úchytů a instalujte
dětský zádržný systém na seda-
dlo.
Pevné úchyty jsou umístěny za kryty úchytů.
4 Po instalaci dětského zádržného
systému jím jemně zakývejte do-
předu a dozadu, abyste se ujisti-
li, že je bezpečně upevněn.
( S.60)
Dětský zádržný systém
upevněný pomocí spodních
úchytů ISOFIX

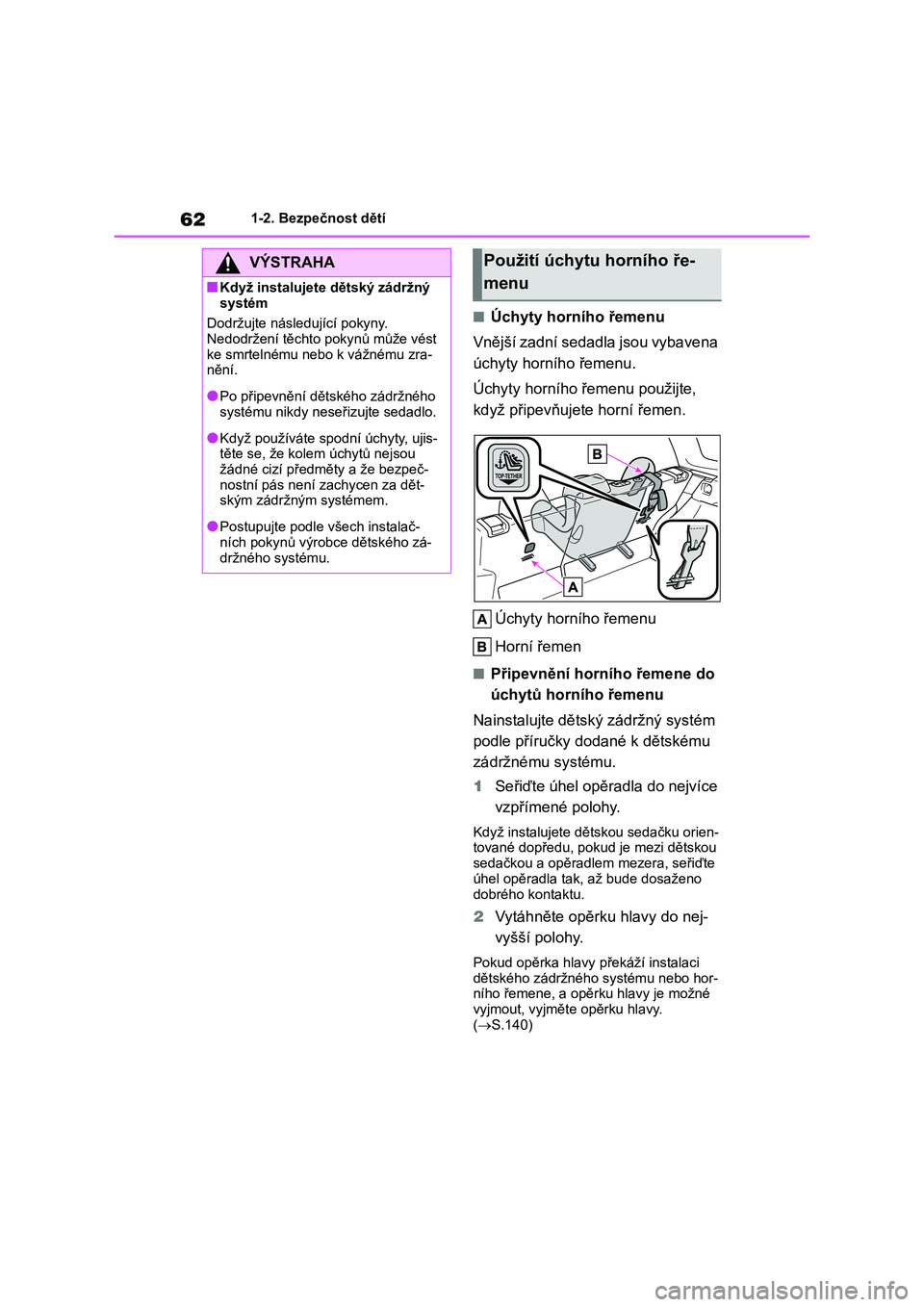

621-2. Bezpečnost dětí
■Úchyty horního řemenu
Vnější zadní sedadla jsou vybavena
úchyty horního řemenu.
Úchyty horního ř emenu použijte,
když připevňujete horní řemen.
Úchyty horního řemenu
Horní řemen
■Připevnění horního řemene do
úchytů horního řemenu
Nainstalujte dětský zádržný systém
podle příručky dodané k dětskému
zádržnému systému.
1 Seřiďte úhel opěradla do nejvíce
vzpřímené polohy.
Když instalujete dět skou sedačku orien- tované dopředu, pok ud je mezi dětskou
sedačkou a opěradlem mezera, seřiďte
úhel opěradla tak, až bude dosaženo
dobrého kontaktu.
2 Vytáhněte opěrku hlavy do nej-
vyšší polohy.
Pokud opěrka hlavy překáží instalaci
dětského zádržného systému nebo hor- ního řemene, a opěrku hlavy je možné
vyjmout, vyjměte opěrku hlavy.
( S.140)
VÝSTRAHA
■Když instalujete dětský zádržný
systém
Dodržujte následující pokyny. Nedodržení těchto pokynů může vést
ke smrtelnému nebo k vážnému zra-
nění.
●Po připevnění dět ského zádržného
systému nikdy nese řizujte sedadlo.
●Když používáte spodní úchyty, ujis-
těte se, že kolem úchytů nejsou
žádné cizí předměty a že bezpeč- nostní pás není z achycen za dět-
ským zádržným systémem.
●Postupujte podle všech instalač-
ních pokynů výrobce dětského zá-
držného systému.
Použití úchytu horního ře-
menu

63
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení

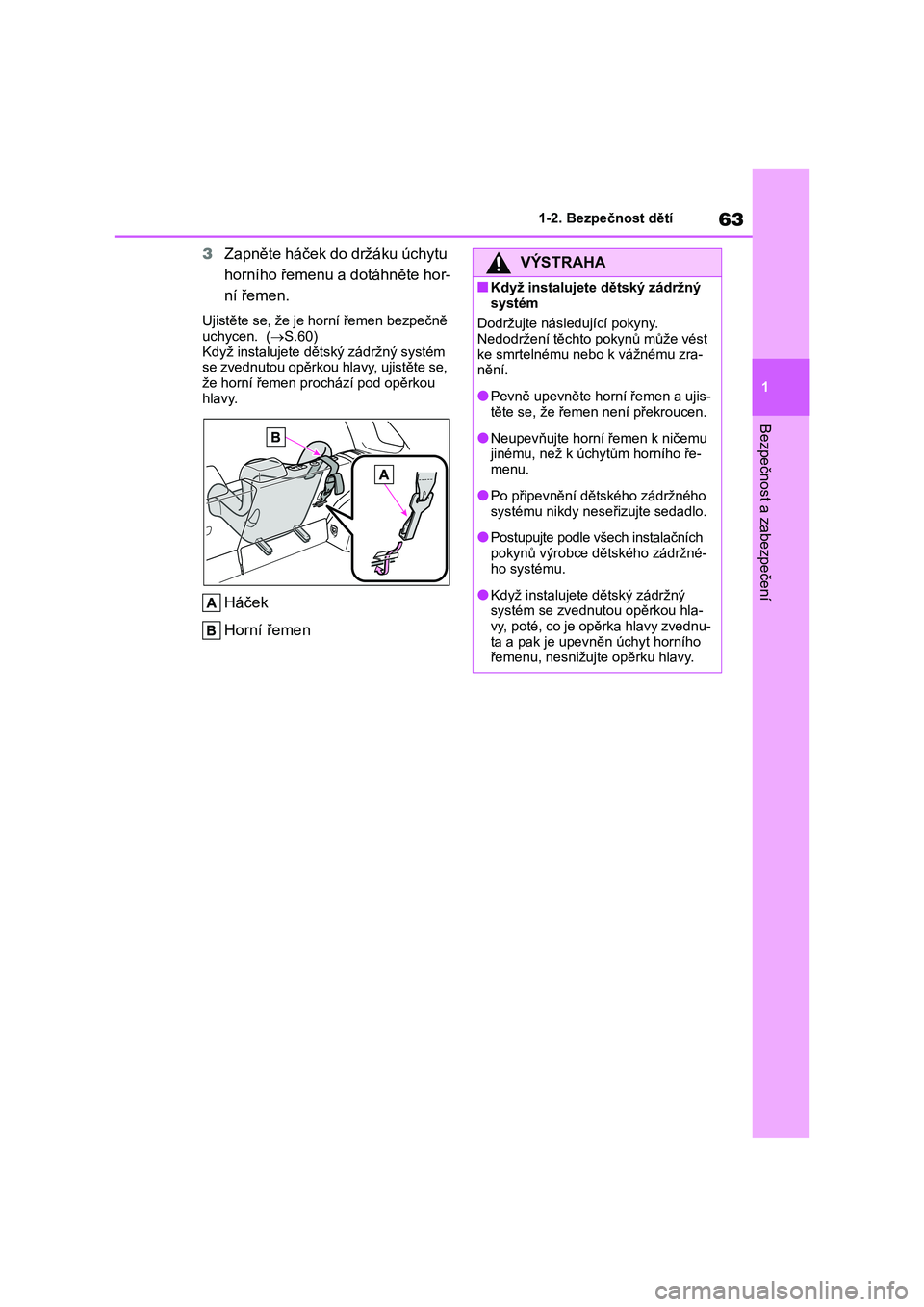

3 Zapněte háček do držáku úchytu
horního řemenu a dotáhněte hor-
ní řemen.
Ujistěte se, že je horní řemen bezpečně
uchycen. ( S.60) Když instalujete d ětský zádržný systém
se zvednutou opěrkou hlavy, ujistěte se,
že horní řemen pro chází pod opěrkou hlavy.
Háček
Horní řemen
VÝSTRAHA
■Když instalujete dětský zádržný
systém
Dodržujte následující pokyny. Nedodržení těchto pokynů může vést
ke smrtelnému nebo k vážnému zra-
nění.
●Pevně upevněte horní řemen a ujis-
těte se, že řemen není překroucen.
●Neupevňujte horní řemen k ničemu
jinému, než k úchytům horního ře-
menu.
●Po připevnění dětského zádržného
systému nikdy neseř izujte sedadlo.
●Postupujte podle všech instalačních
pokynů výrobce dětského zádržné- ho systému.
●Když instalujete dětský zádržný systém se zvednutou opěrkou hla-
vy, poté, co je opěrka hlavy zvednu-
ta a pak je upevněn úchyt horního řemenu, nesnižujte opěrku hlavy.

641-3. Asistence v případě nouze

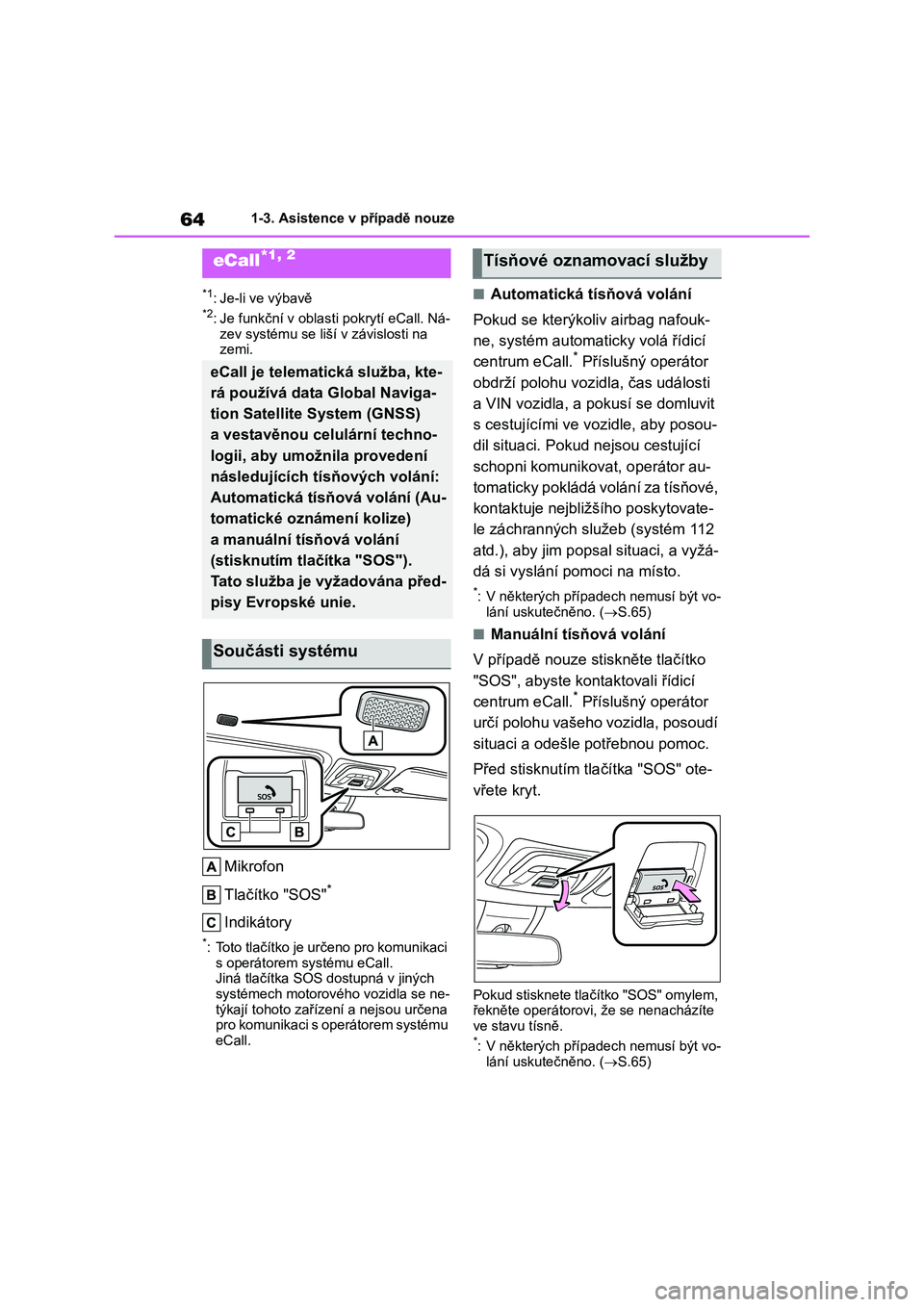

1-3.Asistence v případě nouze
*1: Je-li ve výbavě*2: Je funkční v oblasti pokrytí eCall. Ná-
zev systému se liší v závislosti na zemi.
Mikrofon
Tlačítko "SOS"*
Indikátory
*: Toto tlačítko je určeno pro komunikaci
s operátorem systému eCall. Jiná tlačítka SOS dostupná v jiných
systémech motorového vozidla se ne-
týkají tohoto zařízen í a nejsou určena pro komunikaci s operátorem systému
eCall.
■Automatická tísňová volání
Pokud se kterýko liv airbag nafouk-
ne, systém automaticky volá řídicí
centrum eCall.* Příslušný operátor
obdrží polohu vozidla, čas události
a VIN vozidla, a p okusí se domluvit
s cestujícími ve vozidle, aby posou-
dil situaci. Pokud nejsou cestující
schopni komunikovat, operátor au-
tomaticky pokládá volání za tísňové,
kontaktuje nejbliž šího poskytovate-
le záchranných služeb (systém 112
atd.), aby jim popsal situaci, a vyžá-
dá si vyslání pomoci na místo.
*: V některých případech nemusí být vo-
lání uskutečněno. ( S.65)
■Manuální tísňová volání
V případě nouze stiskněte tlačítko
"SOS", abyste kontaktovali řídicí
centrum eCall.* Příslušný operátor
určí polohu vašeho vozidla, posoudí
situaci a odešle potřebnou pomoc.
Před stisknutím tlačítka "SOS" ote-
vřete kryt.
Pokud stisknete tlač ítko "SOS" omylem,
řekněte operátorovi, že se nenacházíte ve stavu tísně.*: V některých případech nemusí být vo-
lání uskutečněno. ( S.65)
eCall*1, 2
eCall je telematická služba, kte-
rá používá data Global Naviga-
tion Satellite System (GNSS)
a vestavěnou celulární techno-
logii, aby umožn ila provedení
následujících tísňových volání:
Automatická tísňová volání (Au-
tomatické oznámení kolize)
a manuální tísňová volání
(stisknutím tlačítka "SOS").
Tato služba je vyžadována před-
pisy Evropské unie.
Součásti systému
Tísňové oznamovací služby

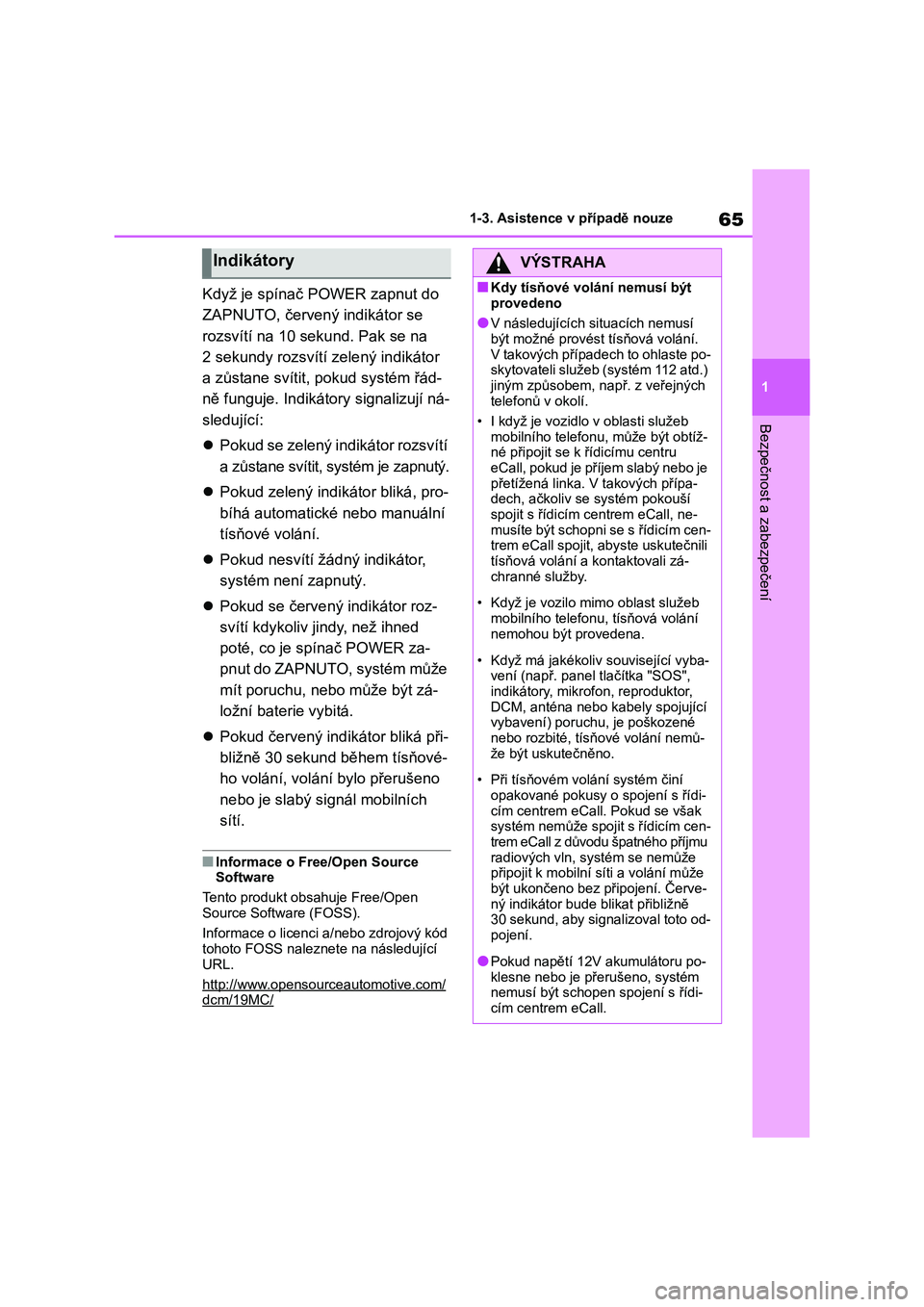

65
1
1-3. Asistence v případě nouze
Bezpečnost a zabezpečení
Když je spínač POWER zapnut do
ZAPNUTO, červený indikátor se
rozsvítí na 10 seku nd. Pak se na
2 sekundy rozsvítí zelený indikátor
a zůstane svítit, pokud systém řád-
ně funguje. Indikátory signalizují ná-
sledující:
 Pokud se zelený indikátor rozsvítí
a zůstane svítit, systém je zapnutý.
 Pokud zelený indikátor bliká, pro-
bíhá automatické nebo manuální
tísňové volání.
 Pokud nesvítí žádný indikátor,
systém není zapnutý.
 Pokud se červený indikátor roz-
svítí kdykoliv jindy, než ihned
poté, co je spínač POWER za-
pnut do ZAPNUTO, systém může
mít poruchu, neb o může být zá-
ložní baterie vybitá.
 Pokud červený indikátor bliká při-
bližně 30 sekund během tísňové-
ho volání, volání bylo přerušeno
nebo je slabý signál mobilních
sítí.
■Informace o Free/Open Source Software
Tento produkt obsahuje Free/Open
Source Software (FOSS).
Informace o licenci a /nebo zdrojový kód
tohoto FOSS naleznete na následující
URL.
http://www.opensourceautomotive.com/
dcm/19MC/
IndikátoryVÝSTRAHA
■Kdy tísňové volání nemusí být
provedeno
●V následujících situacích nemusí být možné provést tísňová volání.
V takových případech to ohlaste po-
skytovateli služeb (systém 112 atd.) jiným způsobem, např. z veřejných
telefonů v okolí.
• I když je vozidlo v oblasti služeb
mobilního telefonu, může být obtíž- né připojit se k řídicímu centru
eCall, pokud je příjem slabý nebo je
přetížená linka. V takových přípa- dech, ačkoliv se systém pokouší
spojit s řídicím centrem eCall, ne-
musíte být schopni se s řídicím cen- trem eCall spojit, abyste uskutečnili
tísňová volání a kontaktovali zá-
chranné služby.
• Když je vozilo mimo oblast služeb
mobilního telefonu, tísňová volání nemohou být provedena.
• Když má jakékoliv související vyba- vení (např. panel tlačítka "SOS",
indikátory, mikrofon, reproduktor,
DCM, anténa nebo k abely spojující vybavení) poruchu, je poškozené
nebo rozbité, tísňové volání nemů-
že být uskutečněno.
• Při tísňovém volání systém činí
opakované pokusy o spojení s řídi- cím centrem eCall. Pokud se však
systém nemůže spojit s řídicím cen-
trem eCall z důvodu špatného příjmu radiových vln, syst ém se nemůže
připojit k mobilní síti a volání může
být ukončeno bez připojení. Červe- ný indikátor bude blikat přibližně
30 sekund, aby signalizoval toto od-
pojení.
●Pokud napětí 12V akumulátoru po-
klesne nebo je př erušeno, systém nemusí být schopen spojení s řídi-
cím centrem eCall.

661-3. Asistence v případě nouze

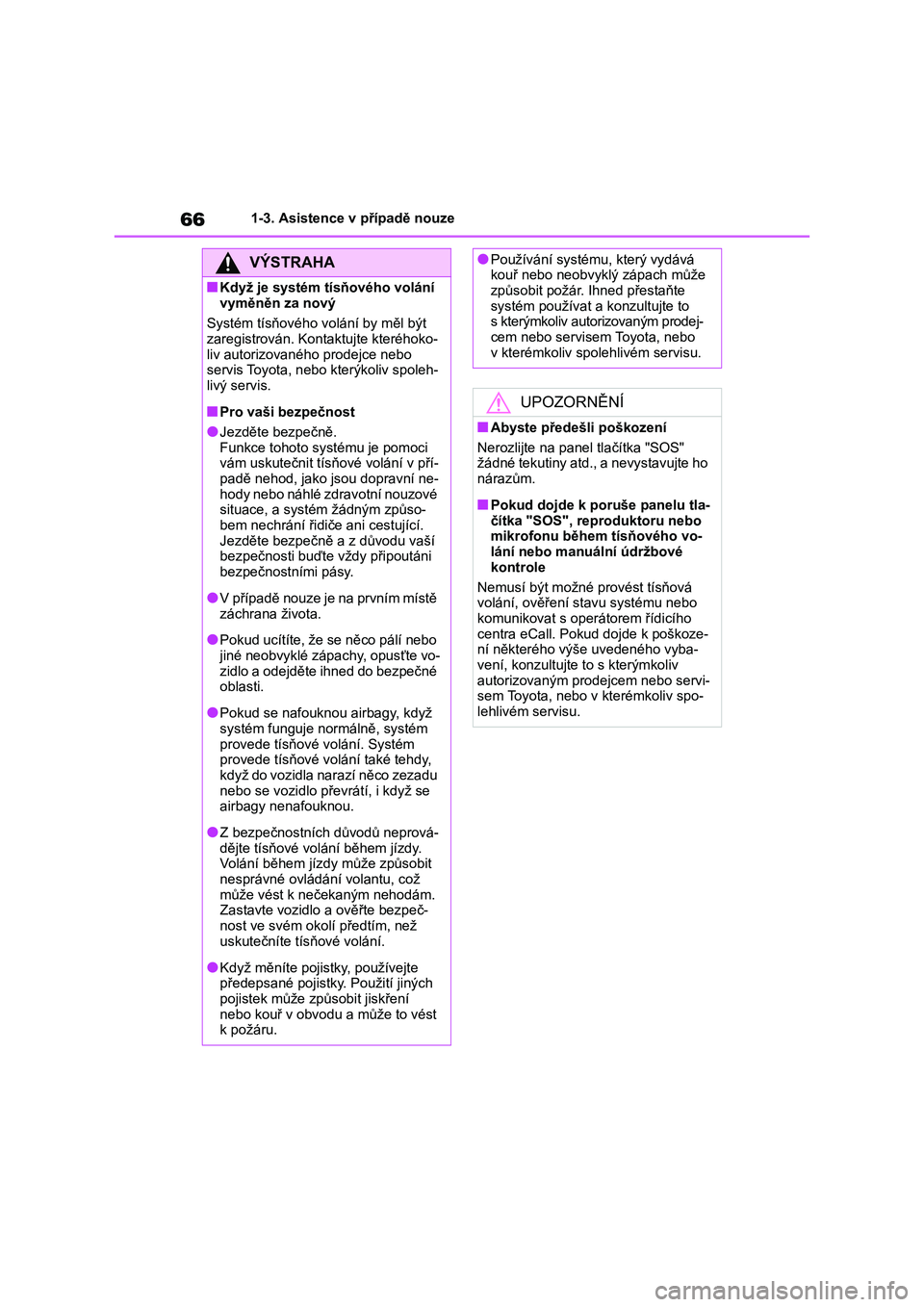

VÝSTRAHA
■Když je systém tísňového volání
vyměněn za nový
Systém tísňového vo lání by měl být zaregistrován. Kontaktujte kteréhoko-
liv autorizovanéh o prodejce nebo
servis Toyota, n ebo kterýkoliv spoleh- livý servis.
■Pro vaši bezpečnost
●Jezděte bezpečně.Funkce tohoto syst ému je pomoci
vám uskutečnit tísň ové volání v pří-
padě nehod, jako jsou dopravní ne- hody nebo náhlé zdravotní nouzové
situace, a systém žádným způso-
bem nechrání řidiče ani cestující. Jezděte bezpečně a z důvodu vaší
bezpečnosti buďte vždy připoutáni
bezpečnostními pásy.
●V případě nouze je na prvním místě
záchrana života.
●Pokud ucítíte, že se něco pálí nebo
jiné neobvyklé zápachy, opusťte vo- zidlo a odejděte ihned do bezpečné
oblasti.
●Pokud se nafouknou airbagy, když
systém funguje no rmálně, systém
provede tísňové volání. Systém provede tísňové volání také tehdy,
když do vozidla narazí něco zezadu
nebo se vozidlo převrátí, i když se airbagy nenafouknou.
●Z bezpečnostních důvodů neprová-dějte tísňové volání během jízdy.
Volání během jízd y může způsobit
nesprávné ovládání volantu, což může vést k nečekaným nehodám.
Zastavte vozidlo a ověřte bezpeč-
nost ve svém okolí předtím, než uskutečníte tí sňové volání.
●Když měníte pojistky, používejte předepsané pojistky. Použití jiných
pojistek může způsobit jiskření
nebo kouř v obvodu a může to vést k požáru.
●Používání systému, který vydává kouř nebo neobvyklý zápach může
způsobit požár. Ihned přestaňte
systém používat a konzultujte to s kterýmkoliv autorizovaným prodej-
cem nebo servisem Toyota, nebo
v kterémkoliv spolehlivém servisu.
UPOZORNĚNÍ
■Abyste předešli poškození
Nerozlijte na panel tlačítka "SOS"
žádné tekutiny atd., a nevystavujte ho
nárazům.
■Pokud dojde k poruše panelu tla-
čítka "SOS", reproduktoru nebo mikrofonu během tísňového vo-
lání nebo manuální údržbové
kontrole
Nemusí být možné provést tísňová
volání, ověření sta vu systému nebo
komunikovat s operátorem řídicího centra eCall. Pokud dojde k poškoze-
ní některého výše uvedeného vyba-
vení, konzultujte to s kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo v kterémkoliv spo-
lehlivém servisu.

67
1
1-3. Asistence v případě nouze
Bezpečnost a zabezpečení

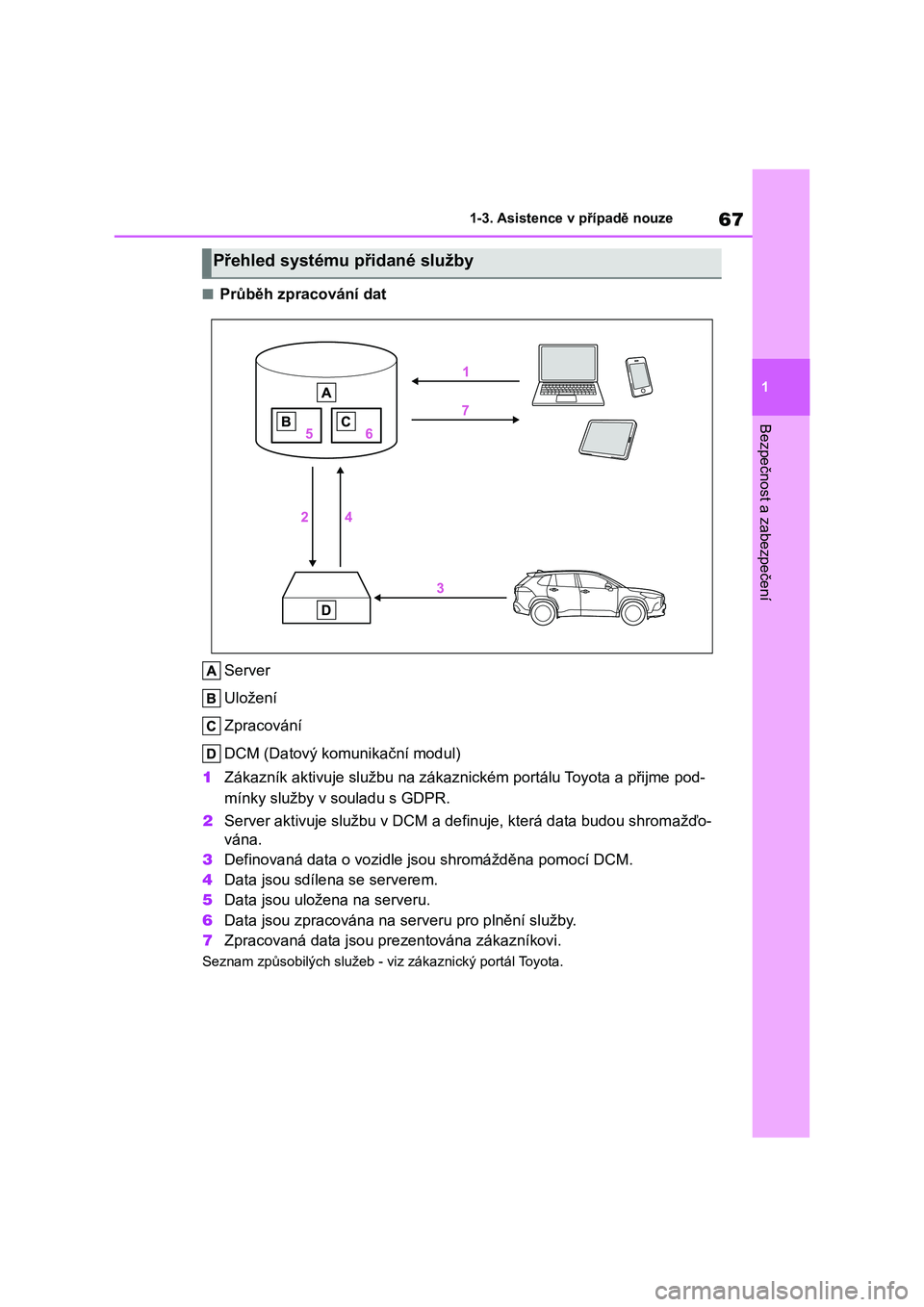

■Průběh zpracování dat
Server
Uložení
Zpracování
DCM (Datový komunikační modul)
1 Zákazník aktivuje službu na zákaznickém portálu Toyota a přijme pod-
mínky služby v souladu s GDPR.
2 Server aktivuje službu v DCM a definuje, která data budou shromažďo-
vána.
3 Definovaná data o vozidle jsou shromážděna pomocí DCM.
4 Data jsou sdílena se serverem.
5 Data jsou uložena na serveru.
6 Data jsou zpracována na serveru pro plnění služby.
7 Zpracovaná data jsou prezentována zákazníkovi.
Seznam způsobilých služeb - viz zákaznický portál Toyota.
Přehled systému přidané služby

681-3. Asistence v případě nouze

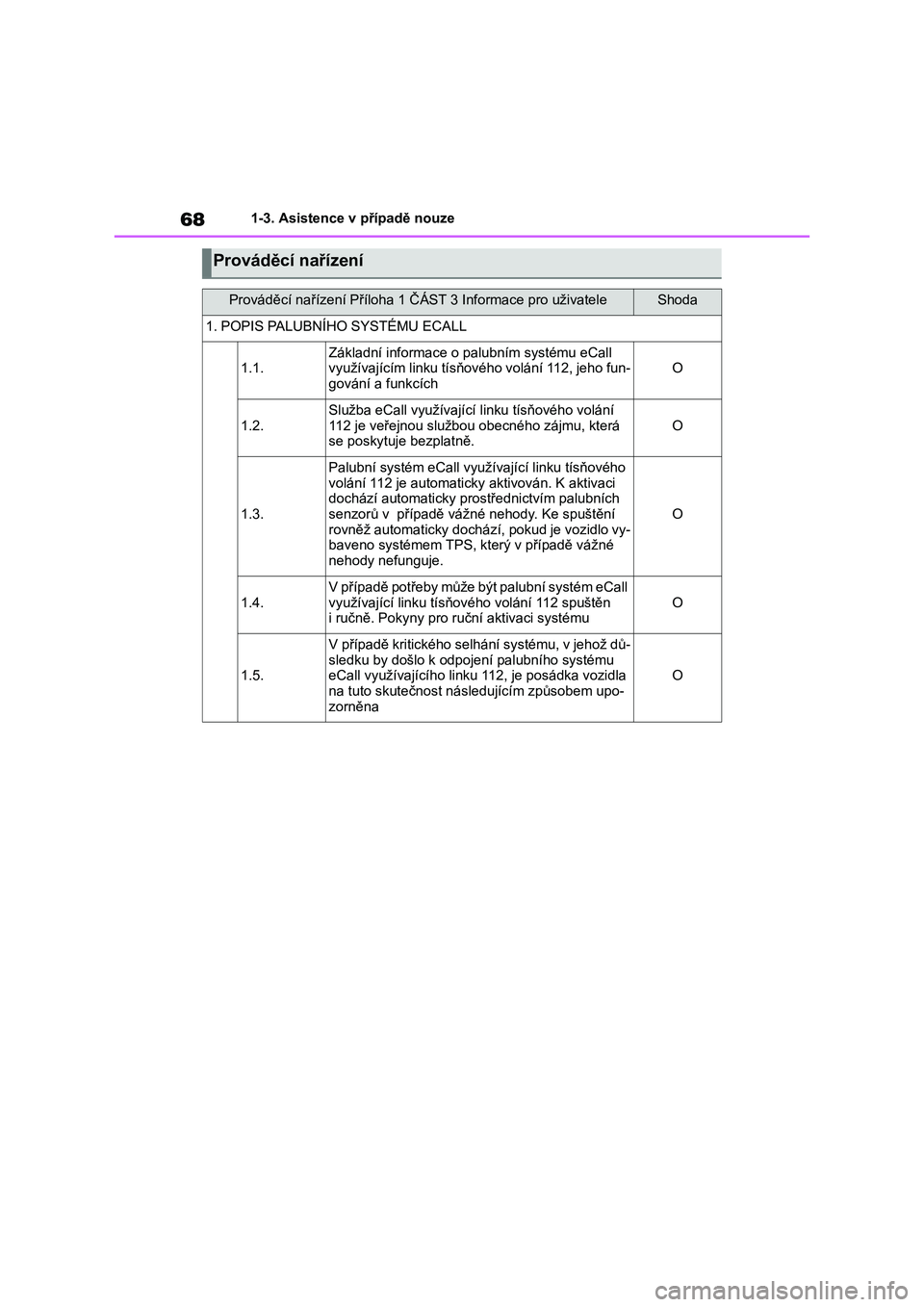

Prováděcí nařízení
Prováděcí nařízení Příloha 1 ČÁST 3 Informace pro uživateleShoda
1. POPIS PALUBNÍHO SYSTÉMU ECALL
1.1.Základní informace o palubním systému eCall
využívajícím linku tísňového volání 112, jeho fun-
gování a funkcíchO
1.2.
Služba eCall využívající linku tísňového volání
112 je veřejnou službou obecného zájmu, která
se poskytuje bezplatně.
O
1.3.
Palubní systém eCall využívající linku tísňového
volání 112 je automaticky aktivován. K aktivaci
dochází automaticky prostřednictvím palubních
senzorů v případě vážné nehody. Ke spuštění
rovněž automaticky dochází, pokud je vozidlo vy-
baveno systémem TPS, který v případě vážné
nehody nefunguje.
O
1.4.
V případě potřeby může být palubní systém eCall
využívající linku tísňového volání 112 spuštěn
i ručně. Pokyny pro ruční aktivaci systému
O
1.5.
V případě kritického selhání systému, v jehož dů-
sledku by došlo k odpojení palubního systému
eCall využívajícího linku 112, je posádka vozidla
na tuto skutečnost následujícím způsobem upo-
zorněna
O
