7.2.7 Om hybridsystemet inte
startar
Orsaker till att hybridsystemet inte
startar kan variera beroende på
situationen. Kontrollera följande och
utför lämplig åtgärd:
Hybridsystemet startar inte trots att
korrekt startrutin har följts.
(→Sid. 129)
Något av följande kan vara orsaken till
problemet:
• Den elektroniska nyckeln fungerar
eventuellt inte korrekt. (→Sid. 370)
• Det finns eventuellt inte tillräckligt
med bränsle i bilens tank. Tanka bilen.
• En funktionsstörning kan ha uppstått
i startspärrsystemet. (Sid. 61)
• En funktionsstörning kan ha uppstått
i rattlåssystemet.
• Hybridsystemet kan vara ur funktion
på grund av ett elektriskt problem,
t.ex. att batteriet i den elektroniska
nyckeln är urladdat eller en trasig
säkring. Beroende på typen av fel kan
dock en tillfällig metod användas för
att starta hybridsystemet.
(→Sid. 369)
• Temperaturen i hybridbatteriet kan
vara extremt låg (under cirka -30 °C).
(→Sid. 57, Sid. 129)
Kupébelysningen och strålkastarna är
svaga, signalhornet hörs inte alls eller
bara svagt.
Något av följande kan vara orsaken till
problemet:
• 12-voltsbatteriet kan vara urladdat.
(→Sid. 371)
• 12-voltsbatteriets poler kan ha
lossnat eller blivit korroderade.
(→Sid. 302)
Kupébelysningen och strålkastarna
tänds inte, eller signalhornet hörs inte.
Något av följande kan vara orsaken till
problemet:• 12-voltsbatteriet kan vara urladdat.
(→Sid. 371)
• En eller båda 12-voltsbatteriets poler
kan ha lossnat. (→Sid. 302)
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning om problemet inte kan
åtgärdas eller om du inte vet hur
reparationen ska utföras.
Starta bilen i en nödsituation
Om hybridsystemet inte startar kan
följande metod användas som tillfällig
åtgärd att starta hybridsystemet om
startknappen fungerar normalt. Använd
denna startprocedur enbart i en akut
situation.
1. Ansätt parkeringsbromsen.
(→Sid. 136)
2. Kontrollera att växelspaken är i läge P.
3. Tryck startknappen till radioläge
*.
4. Tryck på startknappen och håll den
intryckt i cirka 15 sekunder medan du
trampar hårt på bromspedalen.
Även om hybridsystemet kan startas med
ovanstående metod kan systemet vara
defekt. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
*Radioläget kan aktiveras/inaktiveras på
anpassningsmenyn. (→Sid. 390)
7.2.8 Om du tappar bort
nycklarna
Nya mekaniska nycklar i original kan
tillverkas av en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning, med hjälp en av en annan
mekanisk nyckel och med nyckelnumret
som är ingraverat på nyckelplåten.
7.2 Åtgärder i en nödsituation
369
7
Om problem uppstår

Förvara nyckelbrickan på en säker plats,
t.ex. i plånboken, inte i bilen.
OBSERVERA
Om en elektronisk nyckel har tappats
bort
Om du inte hittar den elektroniska
nyckeln ökar risken för stöld avsevärt.
Åk omedelbart till en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning med samtliga resterande
elektroniska nycklar som följde med
bilen.
7.2.9 Den elektroniska nyckeln
fungerar inte på rätt sätt
Om kommunikationen mellan den
elektroniska nyckeln och bilen har brutits
(→Sid. 102) eller den elektroniska
nyckeln kan inte användas eftersom
batteriet är urladdat kan inte det
elektroniska lås- och startsystemet och
fjärrkontrollen användas. I sådana fall kan
dörrarna öppnas och hybridsystemet kan
startas med nedanstående procedur.
När den elektroniska nyckeln inte
fungerar inte på rätt sätt
• Kontrollera att det elektroniska lås-
och startsystemet inte har
inaktiverats vid en specialinställning.
Aktivera funktionen om den är
inaktiverad. (Anpassningsbara
funktioner:→Sid. 390)
• Kontrollera om den energibesparande
funktionen är inställd. Om den är
inställt ska funktionen stängas av.
(→Sid. 102)
• Den elektroniska nyckelns funktion
kan ha upphört. (→Sid. 86)
OBSERVERA
Om den elektroniska lås- och
startfunktionen inte fungerar eller
andra nyckelrelaterade problem
Kör bilen till en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning och ta med alla elektroniska
nycklar som du har till bilen.
Låsa och låsa upp dörrarna
Använd den mekaniska nyckeln (→sid. 88)
för att utföra följande åtgärder:
1. Låsa alla dörrarna
2. Låsa upp alla dörrarna
Nyckellänkade funktioner
1. Stänga fönstren (vrid och håll kvar)
*
2. Öppna fönstren (vrid och håll kvar)*
*
Den här inställningen måste anpassas
hos en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
7.2 Åtgärder i en nödsituation
370

VARNING!
När den mekaniska nyckeln används
och öppna/stänga de elstyrda
fönstren
Elfönsterhissen kan användas när du
har kontrollerat att ingen passagerare
har fastnat med någon del av kroppen i
ett fönster. Låt inte heller barn använda
den mekaniska nyckeln. Barn och andra
passagerare kan fastna i det elstyrda
fönstret.
Starta hybridsystemet
1. Kontrollera att växelspaken är i P och
trampa ned bromspedalen.
2. Vidrör startknappen med den
elektroniska nyckelns
Toyota-emblem.
När den elektroniska nyckeln detekteras
hörs en summerton och startknappen
kan tryckas till tändningsläge.
Om det elektroniska lås- och startsy-
stemet inaktiveras under en specialin-
ställning trycks startknappen till
radioläge.
3. Trampa hårt på bromspedalen och
kontrollera attvisas på
informationsdisplayen.
4. Tryck lugnt och stadigt på
startknappen.
Om hybridsystemet fortfarande inte kan
startas ska du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning.Stänga av hybridsystemet
Flytta växelspaken till P, och tryck på
startknappen som du brukar göra när du
stänger av hybridsystemet.
Elektroniska nyckelns batteri
Eftersom metoden som beskrivs ovan
endast är en tillfällig lösning
rekommenderas att batteriet i den
elektroniska nyckeln genast byts ut om
det är urladdat. (→Sid. 322)
Larm (i förekommande fall)
Om dörrarna låses med den mekaniska
nyckeln blir larmet inte inställt. Om en
dörr låses upp med den mekaniska
nyckeln när larmsystemet är inställt kan
larmet gå igång. (→Sid. 62)
Ändra lägen på startknappen
Släpp upp bromspedalen och tryck på
startknappen i steg3ovan.
Hybridsystemet startar inte och lägena
ändras för varje gång du trycker på
startknappen. (→Sid. 131)
7.2.10 Om 12-voltsbatteriet är
urladdat
Följande metoder kan användas för att
starta hybridsystemet om bilens
12-voltsbatteri är urladdat. Du kan även
ringa en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
Starta om hybridsystemet
Om du har tillgång till startkablar och en
annan bil med ett 12-voltsbatteri kan du
starta din bil med startkablar enligt
följande anvisningar.
1. Modeller med larm (→sid. 62):
Kontrollera att du har den
elektroniska nyckeln med dig.
När du ansluter startkablarna kan
larmet eventuellt aktiveras och
dörrarna låsas, beroende på
situationen. (→Sid. 63)
7.2 Åtgärder i en nödsituation
371
7
Om problem uppstår

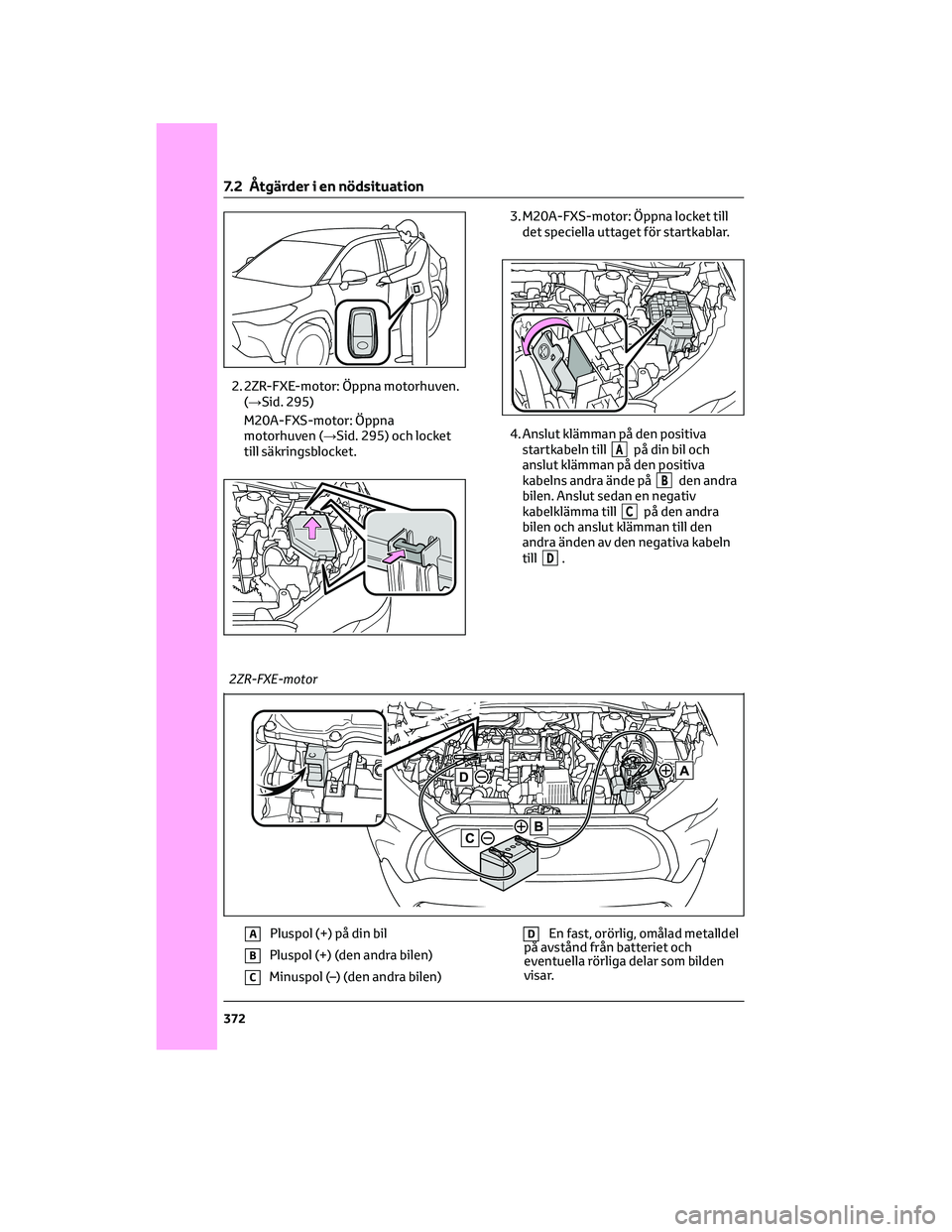

2. 2ZR-FXE-motor: Öppna motorhuven.(→Sid. 295)
M20A-FXS-motor: Öppna
motorhuven (→Sid. 295) och locket
till säkringsblocket. 3. M20A-FXS-motor: Öppna locket till
det speciella uttaget för startkablar.
4. Anslut klämman på den positiva startkabeln till

A
på din bil och
anslut klämman på den positiva
kabelns andra ände på
B
den andra
bilen. Anslut sedan en negativ
kabelklämma till
C
på den andra
bilen och anslut klämman till den
andra änden av den negativa kabeln
till
D
.
APluspol (+) på din bil
BPluspol (+) (den andra bilen)
CMinuspol (–) (den andra bilen)
DEn fast, orörlig, omålad metalldel
på avstånd från batteriet och
eventuella rörliga delar som bilden
visar.
7.2 Åtgärder i en nödsituation
372 2ZR-FXE-motor

M20A-FXS-motor
ASärskilt uttag för startkablar (din bil)
BPluspol (+) (den andra bilen)
CMinuspol (–) (den andra bilen)
DFast, orörlig, omålad metalldel på
avstånd från det speciella uttaget för
startkablar och eventuella rörliga
delar som bilden visar
5. Starta motorn i den andra bilen. Öka
motorns varvtal något och låt motorn
gå på det varvtalet i cirka 5 minuter
för att ladda upp 12-voltsbatteriet i
din bil.
6. Öppna och stäng någon av dörrarna
medan startknappen är i avstängt
läge.
7. Håll fortsättningsvis samma varvtal i
den andra bilen och tryck
startknappen till tändningsläge för att
starta hybridsystemet i din bil.
8.
Kontrollera att "READY"-indikatorn
tänds. Om indikatorn inte tänds ska du
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande
kvalifikationer och utrustning.
9. När hybridsystemet har startat ska
startkablarna tas bort i motsatt
ordningsföljd mot hur de anslöts.
10.
M20A-FXS-motor: Stäng det speciella
uttaget för startkablar och sätt tillbaka
locket till säkringsboxen i dess
ursprungsläge.
Så snart hybridsystemet startar ska du låta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
Starta hybridsystemet när
12-voltsbatteriet är urladdat
Hybridsystemet kan inte startas genom
att knuffa igång bilen.
Undvik att 12-voltsbatteriet laddas ur
• Släck strålkastarna och ljudsystemet
när hybridsystemet är avstängt.
• Stäng av elektriska tillbehör som inte
behövs medan bilen körs med låg
hastighet en längre stund, t.ex. i
trafikstockningar.
När 12-voltsbatteriet demonteras
eller är urladdat
• Information som sparas i ECU raderas.
Om 12-voltsbatteriet är urladdat ska
du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
7.2 Åtgärder i en nödsituation
373
7
Om problem uppstår

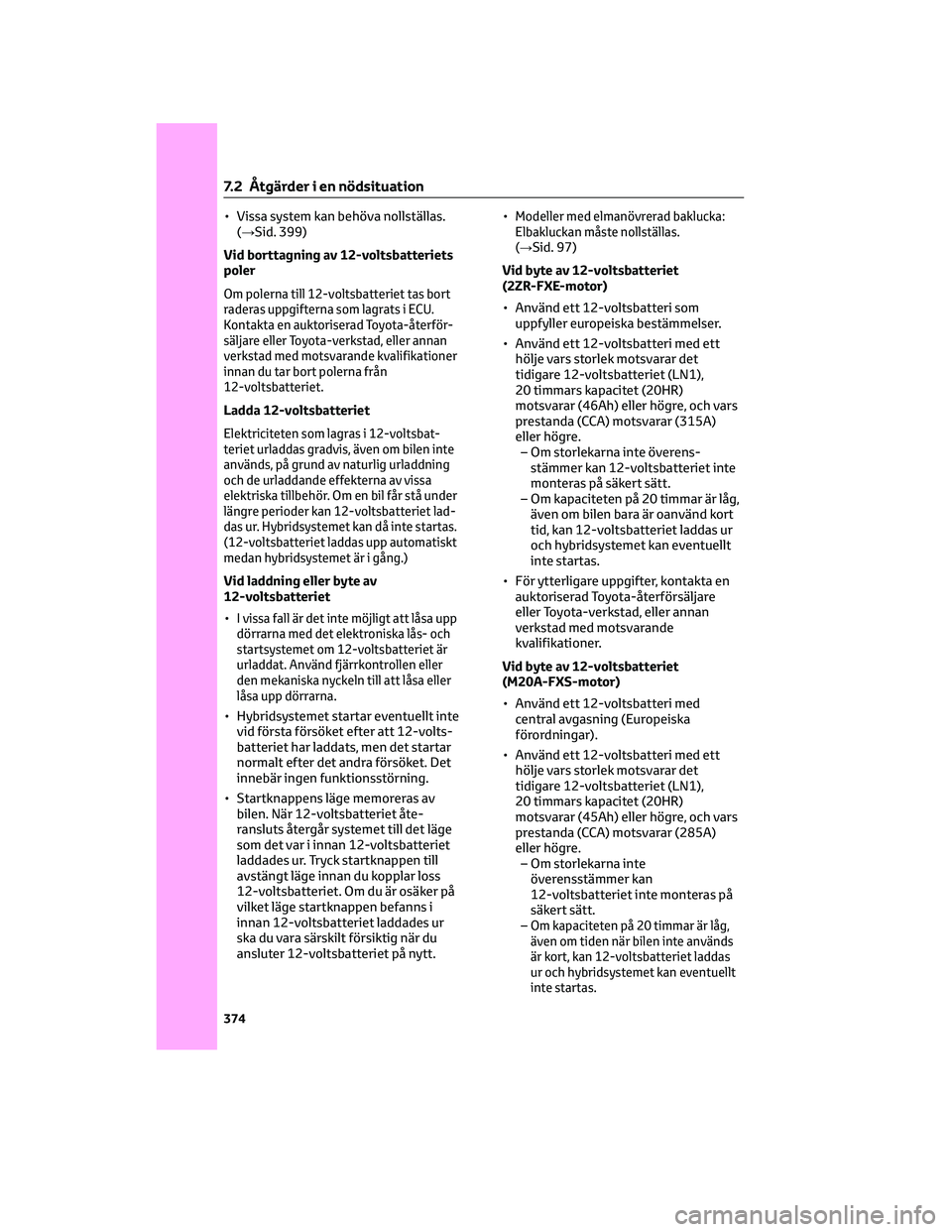

• Vissa system kan behöva nollställas.
(→Sid. 399)
Vid borttagning av 12-voltsbatteriets
poler
Om polerna till 12-voltsbatteriet tas bort
raderas uppgifterna som lagrats i ECU.
Kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer
innan du tar bort polerna från
12-voltsbatteriet.
Ladda 12-voltsbatteriet
Elektriciteten som lagras i 12-voltsbat-
teriet urladdas gradvis, även om bilen inte
används, på grund av naturlig urladdning
och de urladdande effekterna av vissa
elektriska tillbehör. Om en bil får stå under
längre perioder kan 12-voltsbatteriet lad-
das ur. Hybridsystemet kan då inte startas.
(12-voltsbatteriet laddas upp automatiskt
medan hybridsystemet är i gång.)
Vid laddning eller byte av
12-voltsbatteriet
•
I vissa fall är det inte möjligt att låsa upp
dörrarna med det elektroniska lås- och
startsystemet om 12-voltsbatteriet är
urladdat. Använd fjärrkontrollen eller
den mekaniska nyckeln till att låsa eller
låsa upp dörrarna.
• Hybridsystemet startar eventuellt inte
vid första försöket efter att 12-volts-
batteriet har laddats, men det startar
normalt efter det andra försöket. Det
innebär ingen funktionsstörning.
• Startknappens läge memoreras av
bilen. När 12-voltsbatteriet åte-
ransluts återgår systemet till det läge
som det var i innan 12-voltsbatteriet
laddades ur. Tryck startknappen till
avstängt läge innan du kopplar loss
12-voltsbatteriet. Om du är osäker på
vilket läge startknappen befanns i
innan 12-voltsbatteriet laddades ur
ska du vara särskilt försiktig när du
ansluter 12-voltsbatteriet på nytt.•
Modeller med elmanövrerad baklucka:
Elbakluckan måste nollställas.
(→
Sid. 97)
Vid byte av 12-voltsbatteriet
(2ZR-FXE-motor)
• Använd ett 12-voltsbatteri som
uppfyller europeiska bestämmelser.
• Använd ett 12-voltsbatteri med ett
hölje vars storlek motsvarar det
tidigare 12-voltsbatteriet (LN1),
20 timmars kapacitet (20HR)
motsvarar (46Ah) eller högre, och vars
prestanda (CCA) motsvarar (315A)
eller högre.
– Om storlekarna inte överens-
stämmer kan 12-voltsbatteriet inte
monteras på säkert sätt.
– Om kapaciteten på 20 timmar är låg,
även om bilen bara är oanvänd kort
tid, kan 12-voltsbatteriet laddas ur
och hybridsystemet kan eventuellt
inte startas.
• För ytterligare uppgifter, kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
Vid byte av 12-voltsbatteriet
(M20A-FXS-motor)
• Använd ett 12-voltsbatteri med
central avgasning (Europeiska
förordningar).
• Använd ett 12-voltsbatteri med ett
hölje vars storlek motsvarar det
tidigare 12-voltsbatteriet (LN1),
20 timmars kapacitet (20HR)
motsvarar (45Ah) eller högre, och vars
prestanda (CCA) motsvarar (285A)
eller högre.
– Om storlekarna inte
överensstämmer kan
12-voltsbatteriet inte monteras på
säkert sätt.
–
Om kapaciteten på 20 timmar är låg,
även om tiden när bilen inte används
är kort, kan 12-voltsbatteriet laddas
ur och hybridsystemet kan eventuellt
inte startas.
7.2 Åtgärder i en nödsituation
374

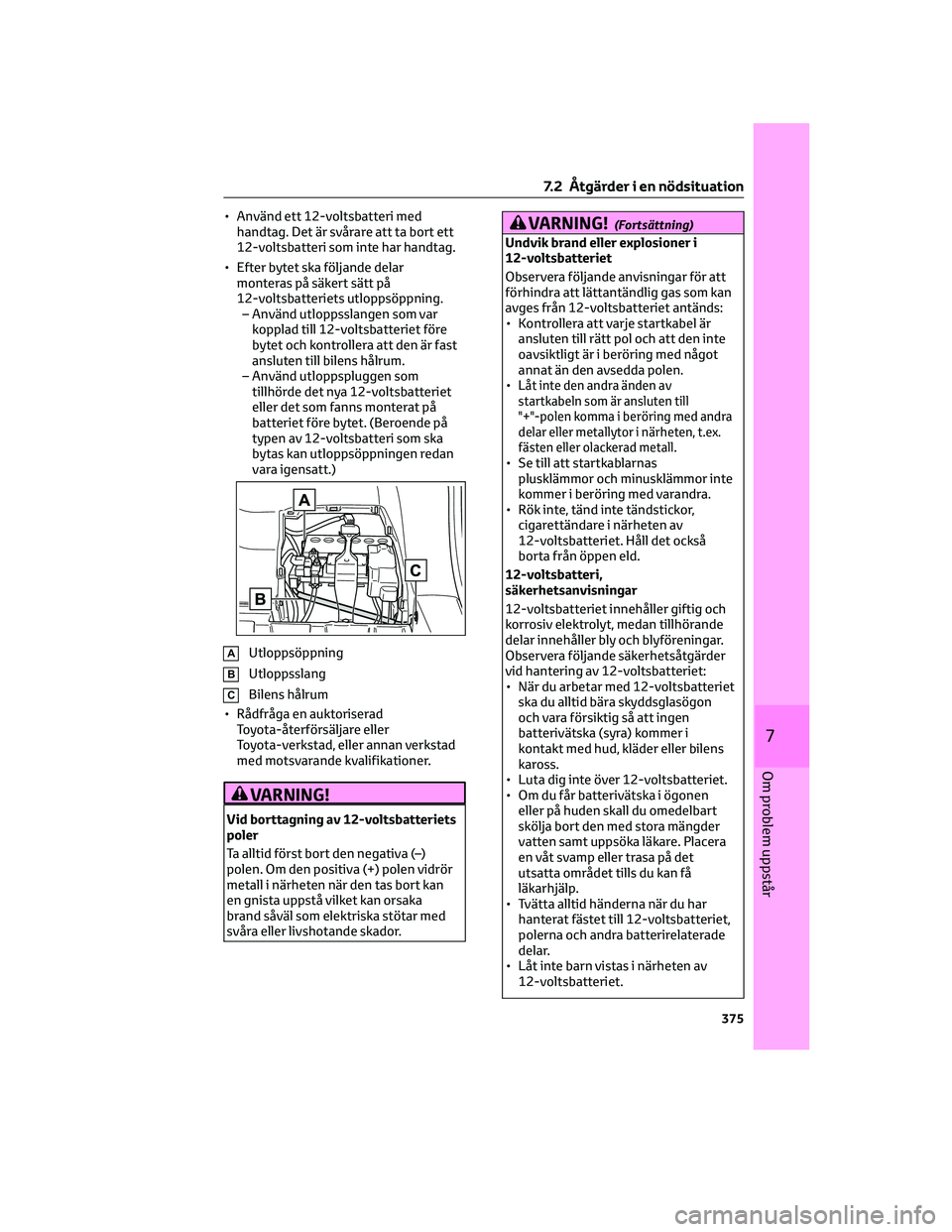

• Använd ett 12-voltsbatteri med
handtag. Det är svårare att ta bort ett
12-voltsbatteri som inte har handtag.
• Efter bytet ska följande delar
monteras på säkert sätt på
12-voltsbatteriets utloppsöppning.
– Använd utloppsslangen som var
kopplad till 12-voltsbatteriet före
bytet och kontrollera att den är fast
ansluten till bilens hålrum.
– Använd utloppspluggen som
tillhörde det nya 12-voltsbatteriet
eller det som fanns monterat på
batteriet före bytet. (Beroende på
typen av 12-voltsbatteri som ska
bytas kan utloppsöppningen redan
vara igensatt.)
AUtloppsöppning
BUtloppsslang
CBilens hålrum
• Rådfråga en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
VARNING!
Vid borttagning av 12-voltsbatteriets
poler
Ta alltid först bort den negativa (–)
polen. Om den positiva (+) polen vidrör
metall i närheten när den tas bort kan
en gnista uppstå vilket kan orsaka
brand såväl som elektriska stötar med
svåra eller livshotande skador.
VARNING!(Fortsättning)
Undvik brand eller explosioner i
12-voltsbatteriet
Observera följande anvisningar för att
förhindra att lättantändlig gas som kan
avges från 12-voltsbatteriet antänds:
• Kontrollera att varje startkabel är
ansluten till rätt pol och att den inte
oavsiktligt är i beröring med något
annat än den avsedda polen.
•
Låt inte den andra änden av
startkabeln som är ansluten till
"+"-polen komma i beröring med andra
delar eller metallytor i närheten, t.ex.
fästen eller olackerad metall.
• Se till att startkablarnas
plusklämmor och minusklämmor inte
kommer i beröring med varandra.
• Rök inte, tänd inte tändstickor,
cigarettändare i närheten av
12-voltsbatteriet. Håll det också
borta från öppen eld.
12-voltsbatteri,
säkerhetsanvisningar
12-voltsbatteriet innehåller giftig och
korrosiv elektrolyt, medan tillhörande
delar innehåller bly och blyföreningar.
Observera följande säkerhetsåtgärder
vid hantering av 12-voltsbatteriet:
• När du arbetar med 12-voltsbatteriet
ska du alltid bära skyddsglasögon
och vara försiktig så att ingen
batterivätska (syra) kommer i
kontakt med hud, kläder eller bilens
kaross.
• Luta dig inte över 12-voltsbatteriet.
• Om du får batterivätska i ögonen
eller på huden skall du omedelbart
skölja bort den med stora mängder
vatten samt uppsöka läkare. Placera
en våt svamp eller trasa på det
utsatta området tills du kan få
läkarhjälp.
• Tvätta alltid händerna när du har
hanterat fästet till 12-voltsbatteriet,
polerna och andra batterirelaterade
delar.
• Låt inte barn vistas i närheten av
12-voltsbatteriet.
7.2 Åtgärder i en nödsituation
375
7
Om problem uppstår

VARNING!(Fortsättning)
Efter uppladdning av 12-
voltsbatteriet (M20A-FXS-motor)
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer kontrollera
12-voltsbatteriet snarast möjligt. Om
ett 12-voltsbatteri håller på att
försämras kan det börja avge en
illaluktande gas vilket kan ha negativ
inverkan på passagerarnas hälsa.
Vid byte av 12-voltsbatteriet
(M20A-FXS-motor)
• När cellplugg och indikator (i
förekommande fall) är nära
fästbygeln kan batterivätskan
(svavelsyra) läcka.
• Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning för
information om byte av
12-voltsbatteriet.
• M20A-FXS-motor: Efter bytet ska
utloppsslangen och pluggen till
utloppsöppningen fästas säkert på
det utbytta 12-voltsbatteriets
utloppsöppning. Om den inte är
ordentligt fäst kan gaser (vätgas)
läcka in i bilen vilket innebär möjlig
risk att gasen antänds och
exploderar.
OBSERVERA
Vid hantering av startkablar
När du ansluter startkablarna ska du se
till att de inte trasslar in sig i kylfläktarna
etc.
Undvik skador på bilen (M20A-FXS-
motor)
Det särskilda uttaget för startkablar ska
användas vid laddning av 12-
voltsbatteriet från ett annat fordon i en
nödsituation. Uttaget kan inte användas
för start med startkablar av en annan bil.
7.2.11 Om motorn blir
överhettad
Följande kan indikera att bilen håller på
att överhettas.
• Mätaren för kylvätsketemperaturen
(→Sid. 71) är i det röda området, eller
hybridsystemet känns kraftlöst.
(Exempelvis ökar inte bilens
hastighet.)
• "Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual" eller
"Hybrid System Overheated Output
Power Reduced" visas på
informationsdisplayen.
• Ånga strömmar ut under motorhuven.
Åtgärder
Om temperaturmätaren för kylarvätskan
går in i det röda området eller om "Engine
Coolant Temp High Stop in a Safe Place See
Owner’s Manual" visas på
informationsdisplayen
1. Stanna bilen på en säker plats, stäng
först av luftkonditioneringen och
därefter hybridsystemet.
2. Om du ser ånga: Lyft försiktigt upp
motorhuven när ångan har avtagit.
Om du inte ser ånga: Lyft försiktigt
upp motorhuven.
3. När hybridsystemet har svalnat
tillräckligt kan slangarna och kylaren
undersökas med avseende på läckage.
2ZR-FXE-motor
AKylare
BKylfläktar
7.2 Åtgärder i en nödsituation
376

Om en stor mängd kylvätska läcker ut
ska du omedelbart kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
M20A-FXS-motor
AKylare
BKylfläktarOm en stor mängd kylarvätska läcker ut
ska du omedelbart kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
4. Rätt vätskenivå ska ligga mellan
strecken "MAX" och "MIN" på
behållaren.
ABehållare
B"MAX"-streck
C"MIN"-strecket
5. Fyll på kylarvätska vid behov.
I en akut situation kan vanligt vatten
användas om kylarvätska inte finns
tillgänglig.6. Starta hybridsystemet och sätt på
luftkonditioneringen för att
kontrollera att kylfläktarna fungerar,
kontrollera om kylarvätska läcker ut
från kylare eller slangar.
Fläktarna går igång när
luftkonditioneringen sätts på
omedelbart efter en kallstart.
Bekräfta att fläktarna är igång genom
att lyssna efter fläktljudet och
luftflödet. Starta och stäng av
luftkonditioneringen upprepade
gånger om det är svårt att kontrollera
detta. (Fläktarna fungerar eventuellt
inte i temperaturer under 0 grader.)
7. Om fläktarna inte är igång: Stäng av
hybridsystemet omedelbart och
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Om fläktarna är igång: Låt närmaste
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
Om "Hybrid System Overheated Reduced
Output Power" visas på
informationsdisplayen
1. Stanna bilen på ett säkert ställe.
2. Stäng av hybridsystemet och lyft
försiktigt upp motorhuven.
3. När hybridsystemet har svalnat kan
slangarna och kylaren undersökas
med avseende på läckage.
7.2 Åtgärder i en nödsituation
377
7
Om problem uppstår

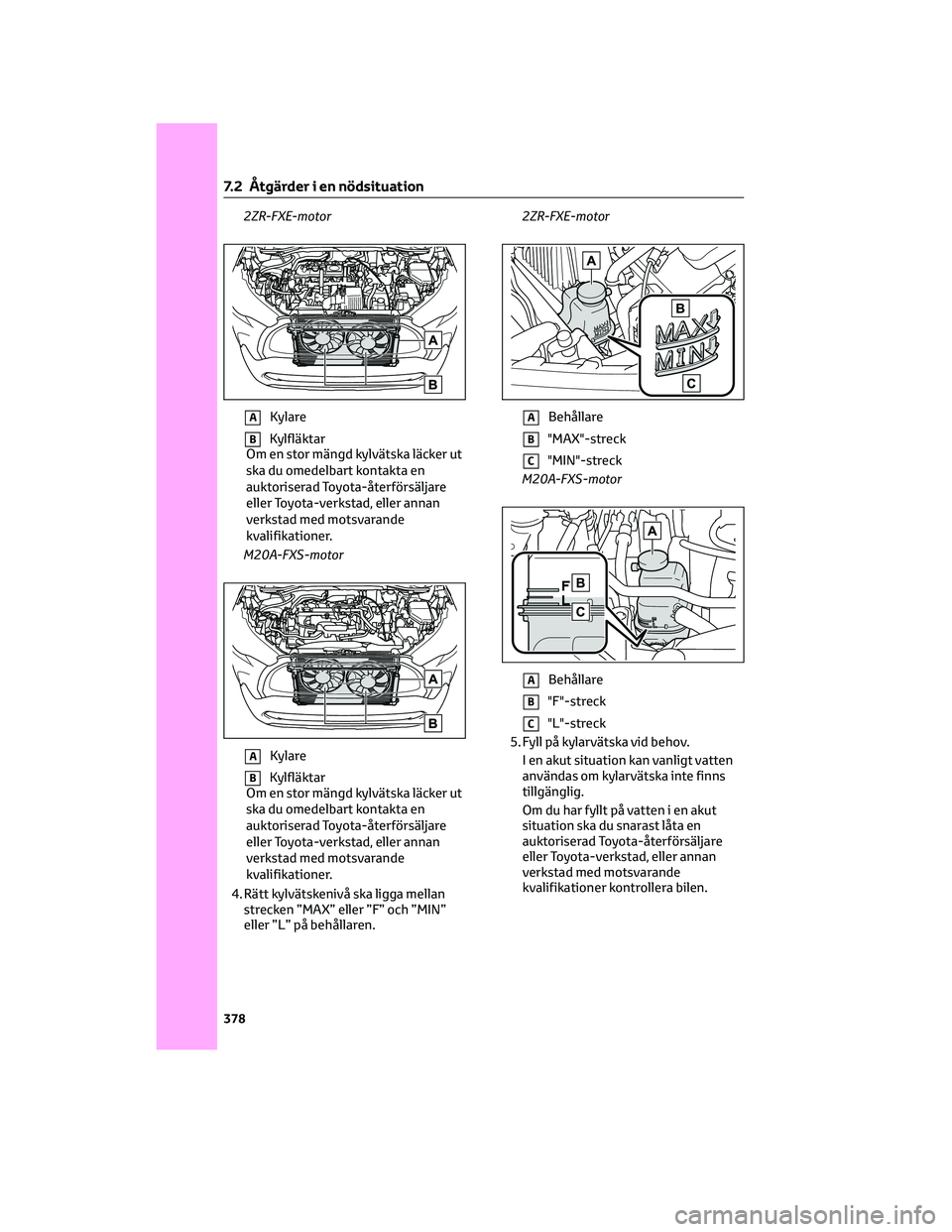

2ZR-FXE-motor
AKylare
BKylfläktar
Om en stor mängd kylvätska läcker ut
ska du omedelbart kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
M20A-FXS-motor
AKylare
BKylfläktar
Om en stor mängd kylvätska läcker ut
ska du omedelbart kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
4. Rätt kylvätskenivå ska ligga mellan
strecken ”MAX” eller ”F” och ”MIN”
eller ”L” på behållaren.2ZR-FXE-motor
ABehållare
B"MAX"-streck
C"MIN"-streck
M20A-FXS-motor
ABehållare
B"F"-streck
C"L"-streck
5. Fyll på kylarvätska vid behov.
I en akut situation kan vanligt vatten
användas om kylarvätska inte finns
tillgänglig.
Om du har fyllt på vatten i en akut
situation ska du snarast låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
7.2 Åtgärder i en nödsituation
378
