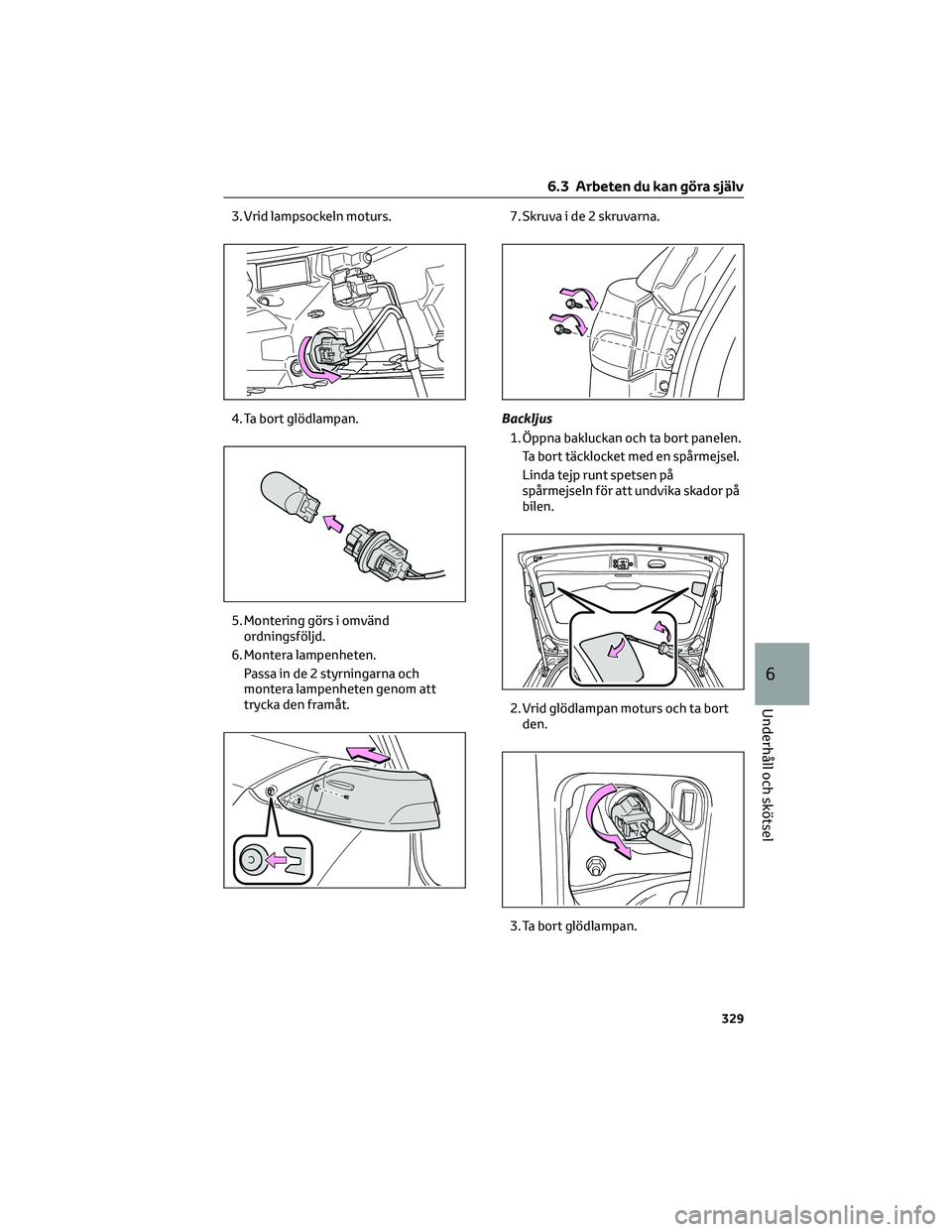

3. Vrid lampsockeln moturs.
4. Ta bort glödlampan.
5. Montering görs i omvänd
ordningsföljd.
6. Montera lampenheten.
Passa in de 2 styrningarna och
montera lampenheten genom att
trycka den framåt.7. Skruva i de 2 skruvarna.
Backljus
1. Öppna bakluckan och ta bort panelen.
Ta bort täcklocket med en spårmejsel.
Linda tejp runt spetsen på
spårmejseln för att undvika skador på
bilen.
2. Vrid glödlampan moturs och ta bort
den.
3. Ta bort glödlampan.
6.3 Arbeten du kan göra själv
329
6
Underhåll och skötsel

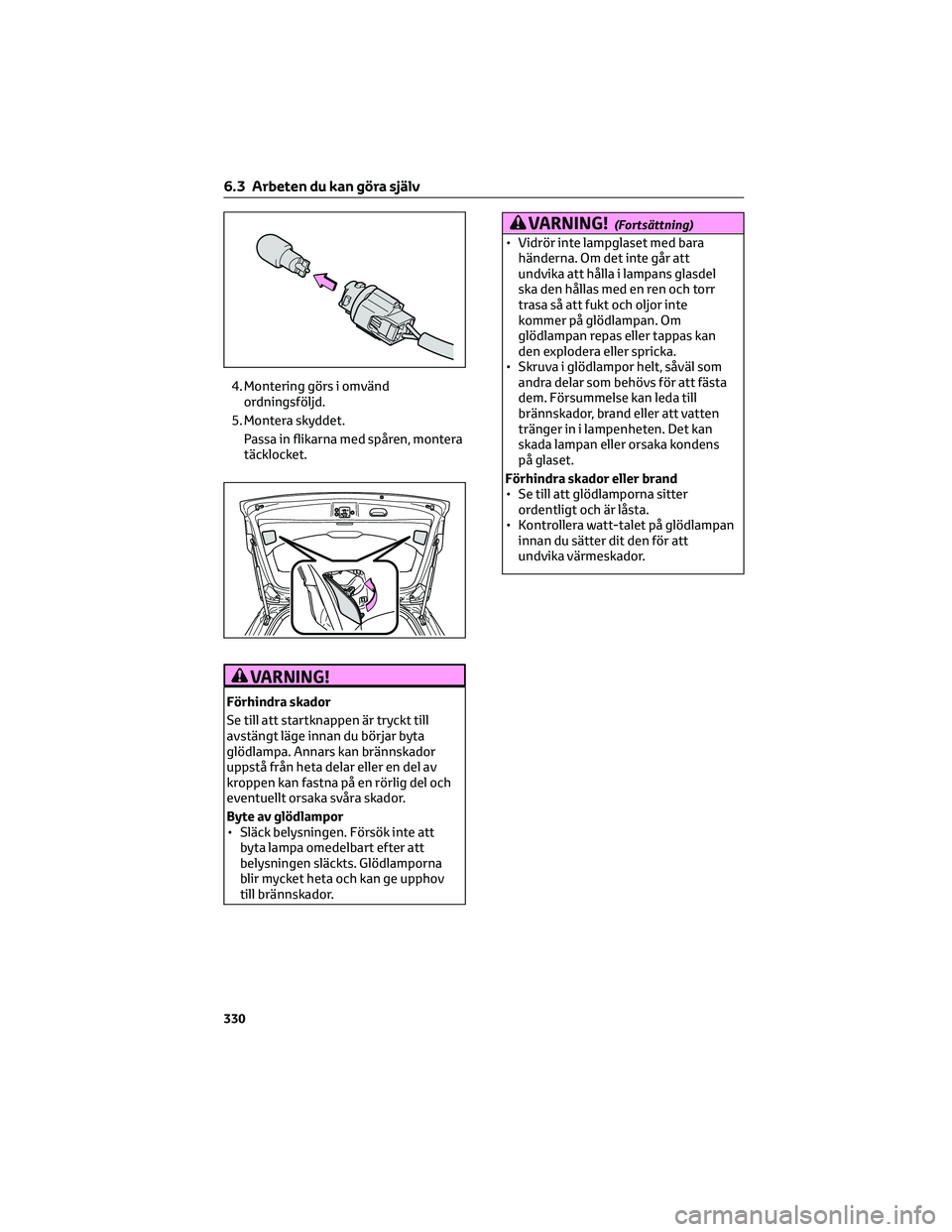

4. Montering görs i omvänd
ordningsföljd.
5. Montera skyddet.
Passa in flikarna med spåren, montera
täcklocket.
VARNING!
Förhindra skador
Se till att startknappen är tryckt till
avstängt läge innan du börjar byta
glödlampa. Annars kan brännskador
uppstå från heta delar eller en del av
kroppen kan fastna på en rörlig del och
eventuellt orsaka svåra skador.
Byte av glödlampor
• Släck belysningen. Försök inte att
byta lampa omedelbart efter att
belysningen släckts. Glödlamporna
blir mycket heta och kan ge upphov
till brännskador.
VARNING!(Fortsättning)
• Vidrör inte lampglaset med bara
händerna. Om det inte går att
undvika att hålla i lampans glasdel
ska den hållas med en ren och torr
trasa så att fukt och oljor inte
kommer på glödlampan. Om
glödlampan repas eller tappas kan
den explodera eller spricka.
• Skruva i glödlampor helt, såväl som
andra delar som behövs för att fästa
dem. Försummelse kan leda till
brännskador, brand eller att vatten
tränger in i lampenheten. Det kan
skada lampan eller orsaka kondens
på glaset.
Förhindra skador eller brand
• Se till att glödlamporna sitter
ordentligt och är låsta.
• Kontrollera watt-talet på glödlampan
innan du sätter dit den för att
undvika värmeskador.
6.3 Arbeten du kan göra själv
330

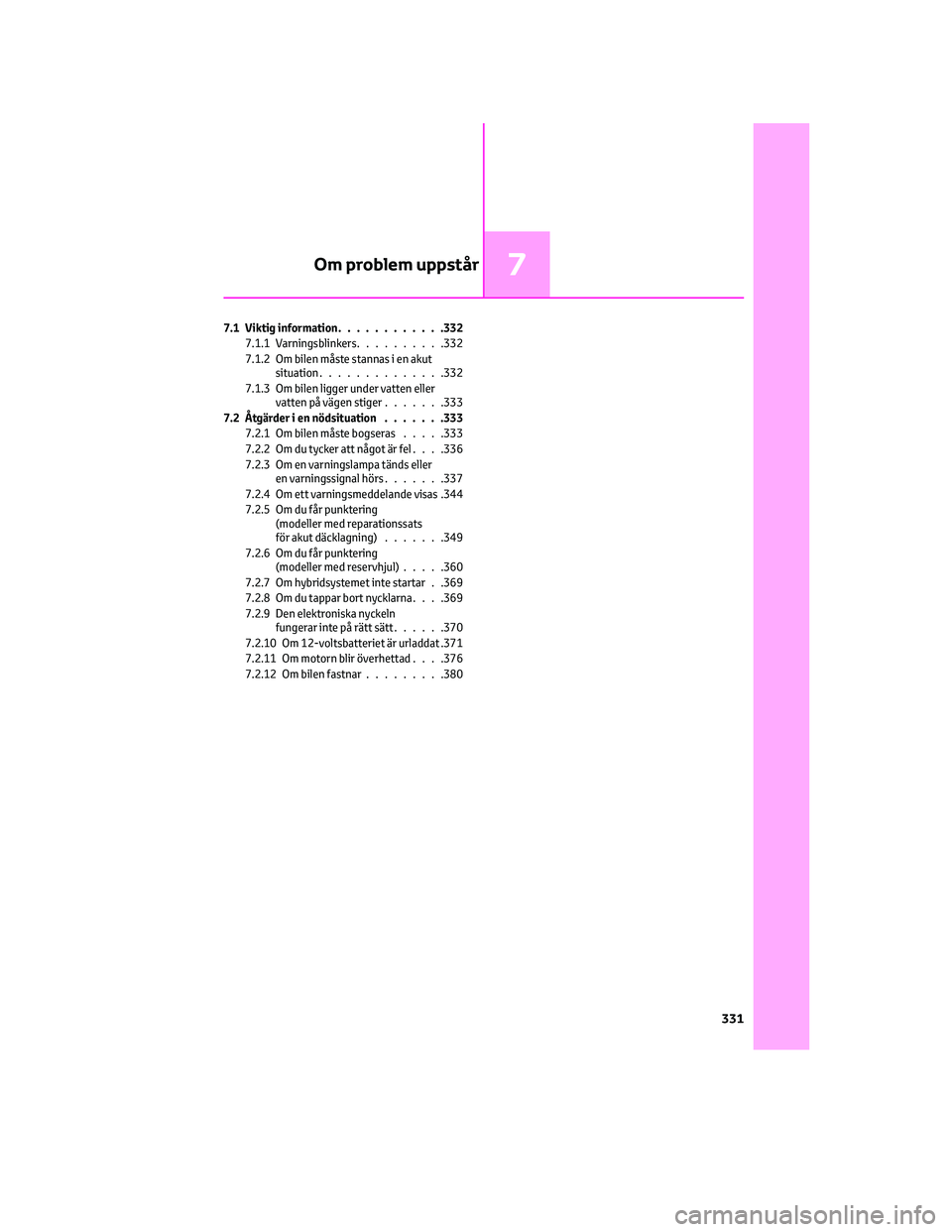

7.1 Viktig information............332
7.1.1 Varningsblinkers..........332
7.1.2 Om bilen måste stannas i en akut
situation..............332
7.1.3 Om bilen ligger under vatten eller
vatten på vägen stiger.......333
7.2 Åtgärder i en nödsituation.......333
7.2.1 Om bilen måste bogseras.....333
7.2.2 Om du tycker att något är fel....336
7.2.3 Om en varningslampa tänds eller
en varningssignal hörs.......337
7.2.4 Om ett varningsmeddelande visas .344
7.2.5 Om du får punktering
(modeller med reparationssats
för akut däcklagning).......349
7.2.6 Om du får punktering
(modeller med reservhjul).....360
7.2.7 Om hybridsystemet inte startar . .369
7.2.8 Om du tappar bort nycklarna....369
7.2.9 Den elektroniska nyckeln
fungerar inte på rätt sätt......370
7.2.10 Om 12-voltsbatteriet är urladdat .371
7.2.11 Om motorn blir överhettad....376
7.2.12 Om bilen fastnar.........380
Om problem uppstår7
331

7.1 Viktig information
7.1.1 Varningsblinkers
Varningsblinkers används till att varna
andra bilister om bilen måste stanna på
vägen på grund av motorfel eller annat
problem.
Användaranvisningar
Tryck på knappen.
Alla körriktningsvisare börjar blinka.
Tryck en gång till för att stänga av.
Varningsblinkers
• Om varningsblinkers används en
längre tid medan hybridsystemet inte
är igång (medan "READY"-indikatorn
inte är tänd) kan 12-voltsbatteriet
laddas ur.
• Om krockkuddarna utlöses (blåses
upp) eller om bilen utsätts för en
kraftig stöt bakifrån aktiveras
varningsblinkers automatiskt.
Varningsblinkers stängs av
automatiskt efter cirka 20 minuter.
Tryck på knappen två gånger för att
stänga av varningsblinkers manuellt.
(Varningsblinkers slocknar eventuellt
inte automatiskt beroende på hur
hård sammanstötningen är och
förhållandena vid kollisionen.)
7.1.2 Om bilen måste stannas i en
akut situation
Endast i en akut situation, som när det
blir omöjligt att få stopp på bilen på
normalt sätt, får du använda följande
metod för att stanna bilen:
Stanna bilen
1. Trampa ned bromspedalen stadigt med
båda fötter och trampa ner ordentligt.
Pumpa inte på bromspedalen upprepade
gånger eftersom då behövs ytterligare
kraft att sakta ner bilen.
2. För växelspaken till läge N.
Om växelspaken flyttas till N
3. Stanna bilen på en säker plats vid
vägen när du saktat ner.
4. Stoppa hybridsystemet.
Om växelspaken inte kan flyttas till N
3. Fortsätt att trampa ner bromspedalen
med båda fötterna för att minska
körhastigheten så mycket som möjligt.
4. För att stänga av hybridsystemet, håll
startknappen intryckt i minst 2 sekunder i
följd, eller tryck snabbt på den minst
3 gånger i följd.
5. Stanna bilen på en säker plats på
vägen.
7.1 Viktig information
332

VARNING!
Om hybridsystemet måste stängas av
under körning
Servostyrningen försvinner vilket gör
att ratten blir trögare att vrida. Sakta
ned så mycket det går innan du stänger
av hybridsystemet.
7.1.3 Om bilen ligger under
vatten eller vatten på vägen
stiger
Den här bilen är inte avsedd att köras på
översvämmade vägar. Kör inte på vägar
som kan ligga under vatten, eller i vatten
som stiger. Det är farligt att stanna kvar i
bilen om det kan förväntas att bilen
översvämmas eller börja glida. Behåll
lugnet och utför följande.
• Om dörren kan öppnas ska du öppna
dörren och lämna bilen.
• Om dörren inte kan öppnas ska du
öppna fönsterrutan med
fönsterhissknappen och ta dig ut från
bilen genom fönstret.
• Om fönstret kan öppnas ska du lämna
bilen genom fönstret.
•
Om dörren och fönstret inte kan öppnas
på grund av att vattnet stiger ska du
hålla dig lugn, vänta tills vattennivån i
bilen stiger tills vattentrycket i bilen
motsvarar vattentrycket utanför bilen,
och därefter öppna dörren efter att
först ha väntat tills det stigande vattnet
tränger in i bilen, och lämna bilen. När
vattennivån utanför bilen är högre än
dörrens halva höjd kan dörren inte
öppnas inifrån bilen på grund av
vattentrycket.
Vattennivån är högre än bilens golv
När vattnet stiger över golvnivån och
efter en stund kommer den elektriska
utrustningen att skadas,
elfönsterhissarna kommer inte att
fungera, motorn och elmotorn stannar
och bilen kommer eventuellt inte att
kunna köras.Använda nödhammare för
nödutrymning
*
Vindrutan i den här bilen innehåller
laminerat glas.
Laminerat glas kan inte krossas med
nödhammare
*.
Härdat glas används i fönsterrutorna på
den här bilen.
*: Kontakta din Toyota-återförsäljare eller
en tillbehörsleverantör på marknaden för
mer information om nödhammare.
VARNING!
Säkerhetsanvisningar under körning
Kör inte på vägar som kan ligga under
vatten, eller i vatten som stiger. Annars
kan bilen skadas och inte kunna startas,
såväl som översvämmas och börja glida
vilket kan leda till dödsfall.
7.2 Åtgärder i en
nödsituation
7.2.1 Om bilen måste bogseras
Om bilen måste bärgas rekommenderar vi
att du låter en Toyota-återförsäljare eller
Toyota-verkstad eller en kommersiell
bärgningsfirma med motsvarande
kompetens och utrustning bärga din bil
med en bärgningsbil med lyft eller flak.
Använd alltid erforderlig
säkerhetsutrustning och följ alla lokala
lagar och förordningar.
Situationer när en återförsäljare måste
kontaktas före bogsering
Följande kan tyda på fel i växellådan. Före
bogsering, kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer.
• Hybridsystemets
varningsmeddelande visas på
informationsdisplayen och bilen rör
sig inte.
7.1 Viktig information
333
7
Om problem uppstår

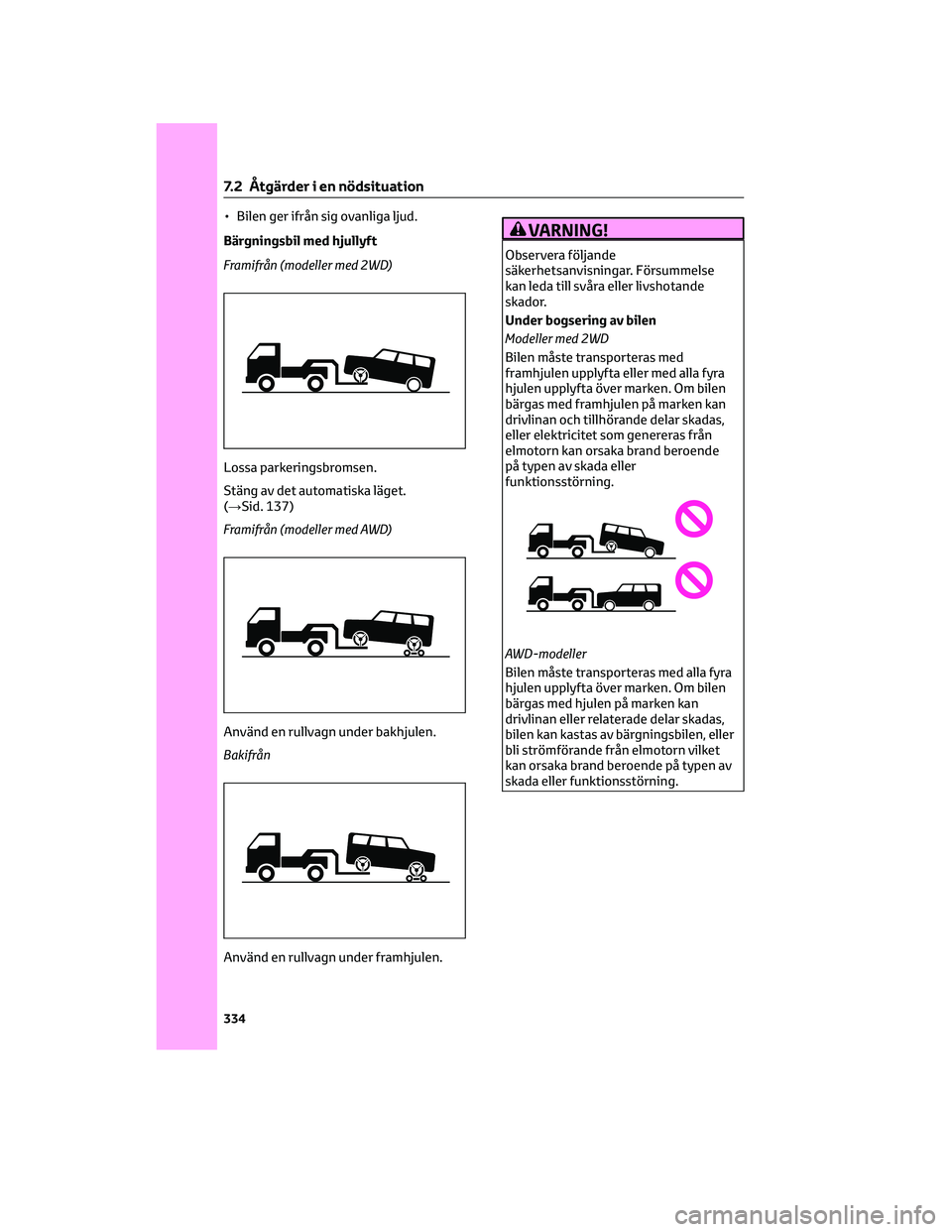

• Bilen ger ifrån sig ovanliga ljud.
Bärgningsbil med hjullyft
Framifrån (modeller med 2WD)
Lossa parkeringsbromsen.
Stäng av det automatiska läget.
(→Sid. 137)
Framifrån (modeller med AWD)
Använd en rullvagn under bakhjulen.
Bakifrån
Använd en rullvagn under framhjulen.VARNING!
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till svåra eller livshotande
skador.
Under bogsering av bilen
Modeller med 2WD
Bilen måste transporteras med
framhjulen upplyfta eller med alla fyra
hjulen upplyfta över marken. Om bilen
bärgas med framhjulen på marken kan
drivlinan och tillhörande delar skadas,
eller elektricitet som genereras från
elmotorn kan orsaka brand beroende
på typen av skada eller
funktionsstörning.
AWD-modeller
Bilen måste transporteras med alla fyra
hjulen upplyfta över marken. Om bilen
bärgas med hjulen på marken kan
drivlinan eller relaterade delar skadas,
bilen kan kastas av bärgningsbilen, eller
bli strömförande från elmotorn vilket
kan orsaka brand beroende på typen av
skada eller funktionsstörning.
7.2 Åtgärder i en nödsituation
334

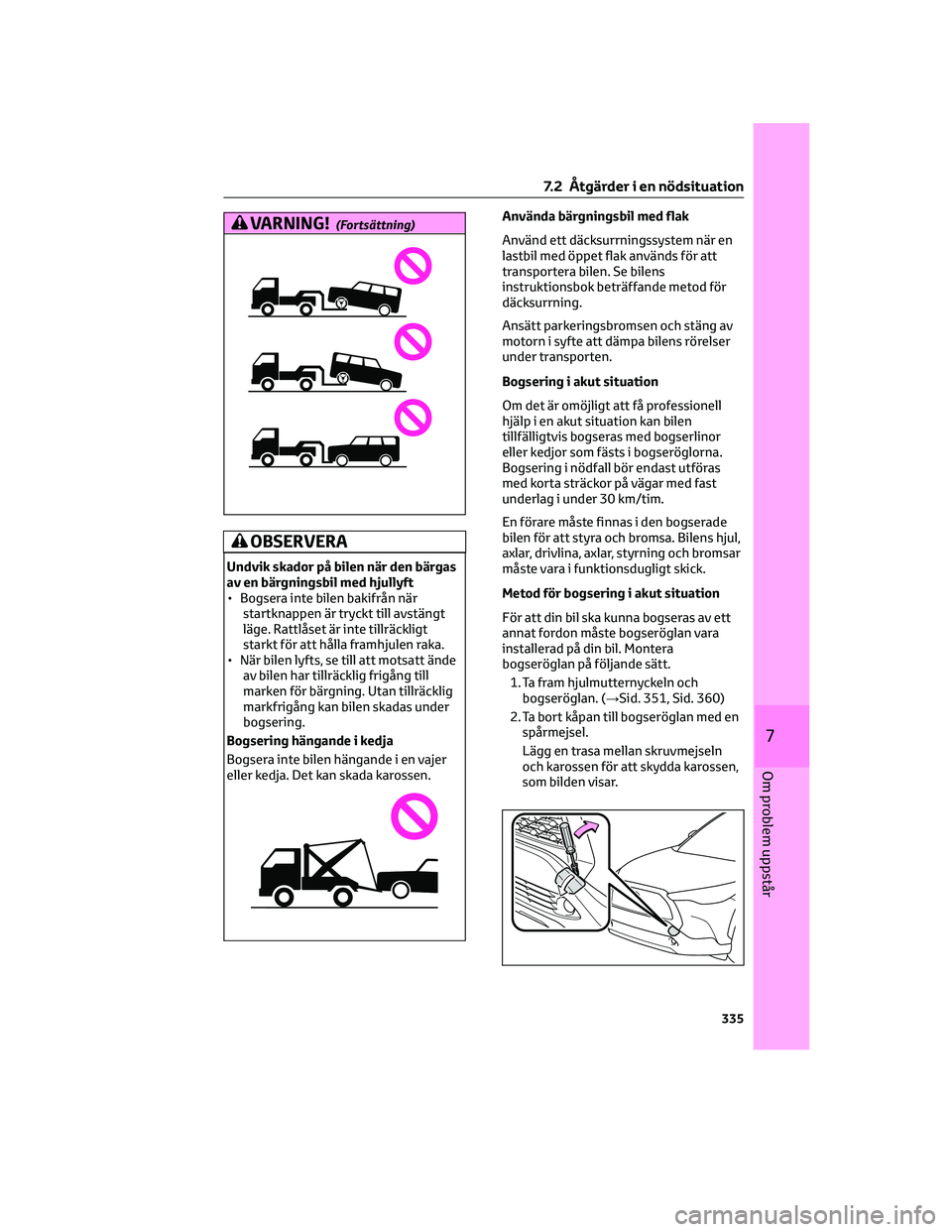

VARNING!(Fortsättning)
OBSERVERA
Undvik skador på bilen när den bärgas
av en bärgningsbil med hjullyft
• Bogsera inte bilen bakifrån när
startknappen är tryckt till avstängt
läge. Rattlåset är inte tillräckligt
starkt för att hålla framhjulen raka.
• När bilen lyfts, se till att motsatt ände
av bilen har tillräcklig frigång till
marken för bärgning. Utan tillräcklig
markfrigång kan bilen skadas under
bogsering.
Bogsering hängande i kedja
Bogsera inte bilen hängande i en vajer
eller kedja. Det kan skada karossen.
Använda bärgningsbil med flak
Använd ett däcksurrningssystem när en
lastbil med öppet flak används för att
transportera bilen. Se bilens
instruktionsbok beträffande metod för
däcksurrning.
Ansätt parkeringsbromsen och stäng av
motorn i syfte att dämpa bilens rörelser
under transporten.
Bogsering i akut situation
Om det är omöjligt att få professionell
hjälp i en akut situation kan bilen
tillfälligtvis bogseras med bogserlinor
eller kedjor som fästs i bogseröglorna.
Bogsering i nödfall bör endast utföras
med korta sträckor på vägar med fast
underlag i under 30 km/tim.
En förare måste finnas i den bogserade
bilen för att styra och bromsa. Bilens hjul,
axlar, drivlina, axlar, styrning och bromsar
måste vara i funktionsdugligt skick.
Metod för bogsering i akut situation
För att din bil ska kunna bogseras av ett
annat fordon måste bogseröglan vara
installerad på din bil. Montera
bogseröglan på följande sätt.
1. Ta fram hjulmutternyckeln och
bogseröglan. (→Sid. 351, Sid. 360)
2. Ta bort kåpan till bogseröglan med en
spårmejsel.
Lägg en trasa mellan skruvmejseln
och karossen för att skydda karossen,
som bilden visar.
7.2 Åtgärder i en nödsituation
335
7
Om problem uppstår

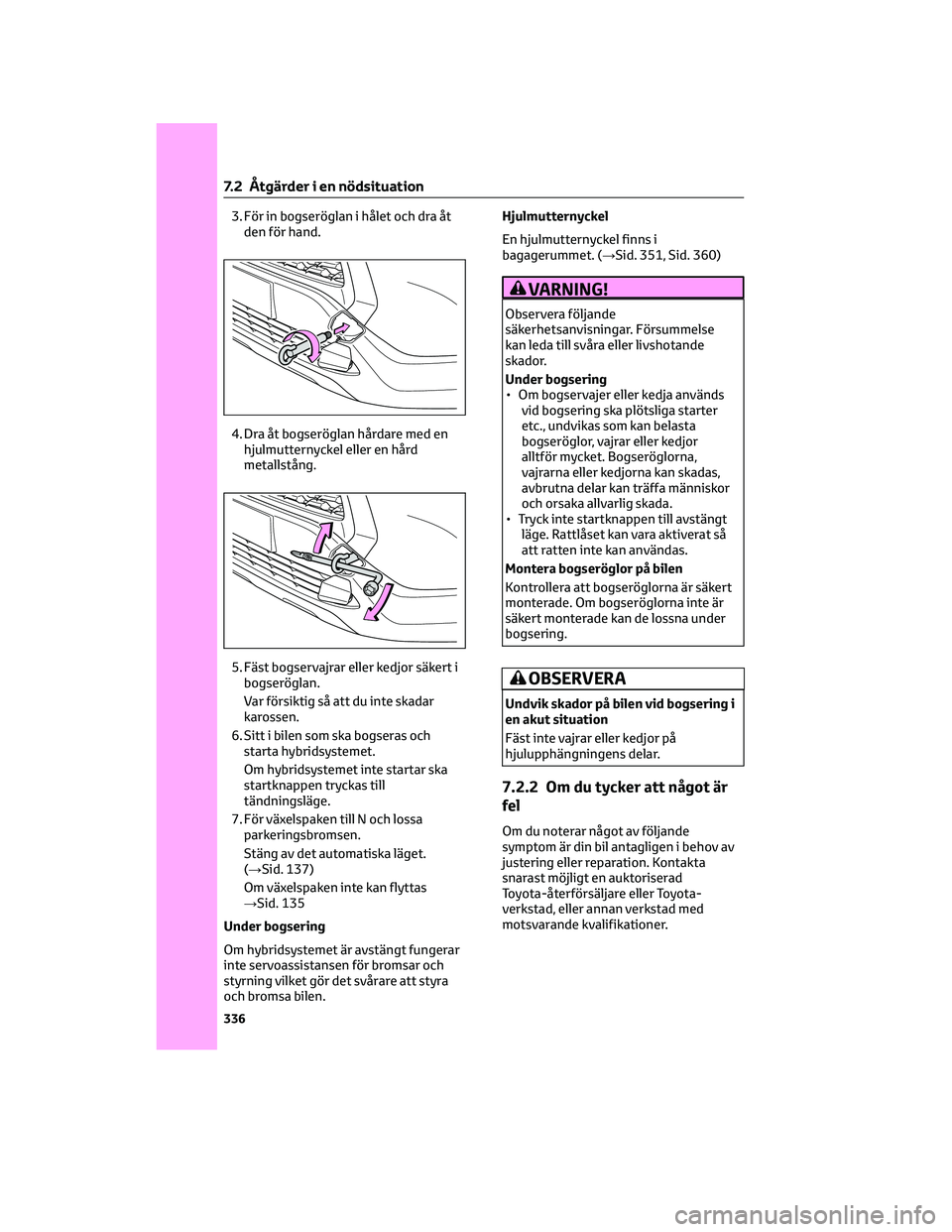

3. För in bogseröglan i hålet och dra åt
den för hand.
4. Dra åt bogseröglan hårdare med en
hjulmutternyckel eller en hård
metallstång.
5. Fäst bogservajrar eller kedjor säkert i
bogseröglan.
Var försiktig så att du inte skadar
karossen.
6. Sitt i bilen som ska bogseras och
starta hybridsystemet.
Om hybridsystemet inte startar ska
startknappen tryckas till
tändningsläge.
7. För växelspaken till N och lossa
parkeringsbromsen.
Stäng av det automatiska läget.
(→Sid. 137)
Om växelspaken inte kan flyttas
→Sid. 135
Under bogsering
Om hybridsystemet är avstängt fungerar
inte servoassistansen för bromsar och
styrning vilket gör det svårare att styra
och bromsa bilen.Hjulmutternyckel
En hjulmutternyckel finns i
bagagerummet. (→Sid. 351, Sid. 360)
VARNING!
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till svåra eller livshotande
skador.
Under bogsering
• Om bogservajer eller kedja används
vid bogsering ska plötsliga starter
etc., undvikas som kan belasta
bogseröglor, vajrar eller kedjor
alltför mycket. Bogseröglorna,
vajrarna eller kedjorna kan skadas,
avbrutna delar kan träffa människor
och orsaka allvarlig skada.
• Tryck inte startknappen till avstängt
läge. Rattlåset kan vara aktiverat så
att ratten inte kan användas.
Montera bogseröglor på bilen
Kontrollera att bogseröglorna är säkert
monterade. Om bogseröglorna inte är
säkert monterade kan de lossna under
bogsering.
OBSERVERA
Undvik skador på bilen vid bogsering i
en akut situation
Fäst inte vajrar eller kedjor på
hjulupphängningens delar.
7.2.2 Om du tycker att något är
fel
Om du noterar något av följande
symptom är din bil antagligen i behov av
justering eller reparation. Kontakta
snarast möjligt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer.
7.2 Åtgärder i en nödsituation
336

Synliga symptom
• Vätskeläckage under bilen. (Det är
normalt att det droppar vatten från
luftkonditioneringen efter
användning.)
• Däcken är platta eller ojämnt slitna
• Kylarvätskans temperatur ligger
konstant över normalt värde.
Hörbara symptom
• Förändringar i avgasljudet
• Däcken tjuter onormalt vid körning i
kurvor
• Konstiga ljud från hjulupphängningen• Knackning eller annat ljud från
hybridsystemet
Driftsmässiga symptom
• Motorn misständer, går ojämnt eller
knackar
• Märkbart minskad kraft
• Bilen drar märkbart åt ena hållet vid
bromsning
• Bilen drar åt ena hållet vid körning på
plant underlag
• Minskad bromsverkan, svampig
känsla, pedalen går nästan ned till
golvet
7.2.3 Om en varningslampa tänds eller en varningssignal hörs
Utför lugnt följande åtgärder om någon av varningslamporna tänds eller blinkar. Om en
lampa tänds eller blinkar, och därefter slocknar, betyder det inte att ett fel uppstått i
systemet. Om detta fortsätter ska du låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer kontrollera bilen.
Åtgärder vid varningslampor eller varningssummer
Bromssystem, varningslampa (varningssummer)
Varningslampa Detaljer/åtgärder
(Röd)Indikerar att:
■Bromsvätskenivån är låg; eller
■Fel på bromssystemet
Stanna omedelbart bilen på en säker plats och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer. Det
kan vara farligt att fortsätta köra.
Bromssystem, varningslampa (varningssummer)
Varningslampa Detaljer/åtgärder
(gul)Indikerar funktionsstörning i:
■Det regenerativa bromssystemet; eller
■Det elektroniskt styrda bromssystemet
■Parkeringsbromssystemet
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Hög kylvätsketemperatur, varningslampa*(varningssummer)
Varningslampa Detaljer/åtgärder
Indikerar att kylarvätskans temperatur är alltför hög
Stanna bilen omedelbart på en säker plats. Åtgärd
(→Sid. 376)
7.2 Åtgärder i en nödsituation
337
7
Om problem uppstår

*Den här lampan tänds på informationsdisplayen.
Hybridsystemet överhettas, varningslampa
*(varningssummer)
Varningslampa Detaljer/åtgärder
Indikerar att kylvätskans temperatur är alltför hög
Stanna bilen på ett säkert ställe. Åtgärd (→Sid. 376)
*Den här lampan tänds på informationsdisplayen.
Laddningssystem, varningslampa
*
Varningslampa Detaljer/åtgärder
Indikerar funktionsstörning i bilens laddningssystem
Stanna omedelbart bilen på en säker plats och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer.
*Den här lampan tänds på informationsdisplayen.
Lågt oljetryck, varningslampa
*(varningssummer)
Varningslampa Detaljer/åtgärder
Indikerar att motoroljans tryck är alltför lågt
Stanna omedelbart bilen på en säker plats och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer.
*Den här lampan tänds på informationsdisplayen.
Indikeringslampa för funktionsstörning (varningssummer)
Varningslampa Detaljer/åtgärder
Indikerar funktionsstörning i:
■Hybridsystemet;
■Det elektroniska motorstyrningssystemet; eller
■Det elektroniska gasspjället
Stanna omedelbart bilen på en säker plats och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer.
SRS-varningslampa
Varningslampa Detaljer/åtgärder
Indikerar funktionsstörning i:
■Krockkuddesystemet; eller
■Bältessträckarsystemet
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
7.2 Åtgärder i en nödsituation
338
