289
4
OM12L25SE 4-5. Använda körstödssystemen
Körning
Summertonen kan varna föraren att
snabbare fordon längre bort närmar
sig.
Exempel:
■RCTA-funktionen aktiveras när
RCTA-funktionen aktiveras om samtliga
nedanstående förutsättningar uppfylls:
●Startknappen är i ON.
●RCTA-funktionen är aktiv.
●Växelspaken är i R.
●Bilens hastighet är lägre än cirka
8 km/tim.
●Hastigheten för fordonet som närmar
sig är mellan cirka 8 och 28 km/tim.
■Justera volymen för summertonen
Volymen för summertonen kan justeras
på informationsdisplayen. Volymen för
summertonerna till Toyota parkerings-
sensor och RCTA-funktionen justeras
samtidigt.
Använd kontrollerna på ratten för att
ändra inställningar. ( →sid. 96)
1 Tryck på eller för att välja
. 2
Tryck på eller för att
välja”RCTA”, håll sedan
intryckt.
3 Välj önskat ljudvolym och tryck på
.
Varje gång knappen trycks in ändras
ljudnivån mellan 1, 2 och 3.
■Göra summertonen ljudlös
En knapp för dämpning av ljudet visas
på informationsdisplayen när ett föremål
detekteras. Gör summertonen ljudlös
genom att trycka på .
Summertonerna till Toyota parkerings-
sensor och RCTA-funktionen blir ljud-
lösa samtidigt.
Ljuddämpningen avslutas automatiskt i
följande situationer:
●När växelspaken flyttas.
●När körhastigheten överskrider en
viss hastighet.
●När driftsfunktionen ti llfälligt stängs av.
●När driftsfunktionen stängs av manu-
ellt.
●När motorn stängs av.
■Förutsättningar när RCTA-funktio-
nen inte känner av ett fordon
RCTA-funktionen är inte avsedd att
känna av följande fordonstyper och/eller
föremål:
●Fordon som närmar sig rakt bakifrån
●Fordon som backar in i en parkerings-
plats bredvid din bil
Hastighet för fordo-
net som närmar sig Ungefärlig
varselsträcka
28 km/tim (snabb)20 m
8 km/tim (långsam)5,5 m
OM12L25SE.book Page 289 Wednesday, January 30, 2019 6:57 PM

290
OM12L25SE4-5. Använda körstödssystemen
●Fordon som sensorerna inte kan
känna av på grund av hinder
●Räcken, murar, skyltar, parkerade for-
don och liknande stillastående föremål*
●Små motorcyklar, cyklar, fotgängare,
etc.*
●Fordon som kör bort från din bil
●Fordon som närmar sig från parke-
ringsplatser bredvid din bil*
*
: Beroende på förutsättningarna sker eventuellt avkänning av fordon
och/eller föremål.
■Förutsättningar när RCTA-funktio-
nen eventuellt inte fungerar korrekt
●RCTA-funktionen känner eventuellt
inte av fordon korrekt i följande situa-
tioner:
• Om en sensor är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om en sensor eller den omgivande ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc.,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall, snö
eller dimma
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om ett fordon snabbt närmar sig
bakifrån
• Om en bogseringsögla är monterad bakpå fordonet
• Om bilen backas uppför en backe med skarp förändring i stigning • Om bilen backas ut från parkerings-
plats i svag vinkel
• Omedelbart efter att RCTA-funktio- nen har aktiverats
• Omedelbart efter att motorn startas med RCTA-funktionen påslagen
• Om sensorerna inte kan känna av ett
fordon på grund av hinder
●Tillfällen när RCTA-funktionen onö-
digtvis känner av ett fordon och/eller
föremål kan öka under följande
omständigheter:
• Om ett fordon passerar vid sidan av din bil
• Om en parkeringsplats vetter mot en
gata och fordon färdas på gatan
OM12L25SE.book Page 290 Wednesday, January 30, 2019 6:57 PM

291
4
OM12L25SE 4-5. Använda körstödssystemen
Körning
• Om avståndet är kort mellan din bil
och metallföremål, t.ex. vägräcke,
mur, skylt eller en parkerad bil, som
kan reflektera elektriska vågor mot
bilens bakvagn
• Om en bogseringsögla är monterad
bakpå fordonet
*: i förekommande fall
■Intelligent autobroms, funk-
tion (för statiska föremål)
(i förekommande fall)
Ultrasoniska sensorer används att
detektera statiska föremål, t.ex. en
vägg, inom detektionsområdet vid
körning med låg hastighet, eller vid
backning. ( →sid. 297)
■Intelligent autobroms (kor-
sande trafik bakom bilen)
(i förekommande fall)
Bakre radarsensorer används till att
detektera fordon som närmar sig i
PKSB (Intelligent
autobroms)*
Den intelligenta autobromsen
består av följande funktioner
som aktiveras vid körning med
låg hastighet, eller backning,
som vid parkering. När syste-
met bedömer att sannolikheten
av en sammanstötning med ett
detekterat föremål är hög akti-
veras en varning som uppma-
nar föraren att göra en
undanmanöver. Om systemet
bedömer att sannolikheten av
en kollision med ett detekterat
föremål är extremt hög ansätts
bromsarna automatiskt för att
bidra till att en kollision und-
viks eller till att minska stöten
vid kollisionen.
PKSB (Intelligent
autobroms), system
OM12L25SE.book Page 291 Wednesday, January 30, 2019 6:57 PM

296
OM12L25SE4-5. Använda körstödssystemen
till avstängt läge och till ON. Dessutom,
om föremålet inte längre befinner sig i
bilens färdriktning eller om bilens färdrikt-
ning ändras (t.ex. ändring från körning
framåt till backning, eller vice versa)
återaktiveras systemet omedelbart.
■Om ”Parking Support Brake Una-
vailable” visas på informationsdis-
playen och indikatorn PKSB OFF
blinkar
Om bilen har stoppats av den intelligenta
autobromsen kommer autobromsen att
inaktiveras och indikatorn PKSB tänds.
●En sensor kan vara täckt med is, snö,
smuts etc. Ta bort isen, snön, smutsen
etc. från sensorn så att systemet åter-
går till normal funktion.
På grund av att is bildas på en sensor
vid låg temperatur visas eventuellt ett
varningsmeddelande, eller sensorn
kan inte alltid detektera ett föremål.
När isen har smälts bort återgår
sensorn till normal funktion.
●Om det här meddelandet visas kan en
sensor på främre eller bakre stötfång-
aren vara smutsig. Rengör senso-
rerna och den omgivande ytan på
stötfångarna.
●Om det här meddelandet fortsätter att
visas även om smuts har avlägsnats
från sensorn, eller om sensorn är ren
ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning
kontrollera bilen.
●Nollställning har eventuellt inte utförts
efter att en pol till batteriet lossats och
anslutits igen. Nollställa systemet
(→ sid. 296)
Om det här meddelandet fortsätter att
visas, även efter nollställning, ska du
låta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner och utrustning kontrollera bilen.
■Om en batteripol ha r kopplats från
och återanslutits
Systemet måste nolls tällas. Nollställ
systemet genom att köra bilen rakt fram
i minst fem sekunder i en hastighet av
minst cirka 35 km/tim. Modeller med
intelligent autobroms: vrid dessutom rat-
ten till höger och vänster med fullt utslag
medan bilen är stillastående.
OM12L25SE.book Page 296 Wednesday, January 30, 2019 6:57 PM

297
4
OM12L25SE 4-5. Använda körstödssystemen
Körning
*: i förekommande fall
Den här funktionen aktiveras i situati
oner, som följande, om ett föremål
detekteras i bilens färdriktning.
■Bilen körs med låg hastighet och bromspedalen är inte nedtrampad,
eller trampas ned sent

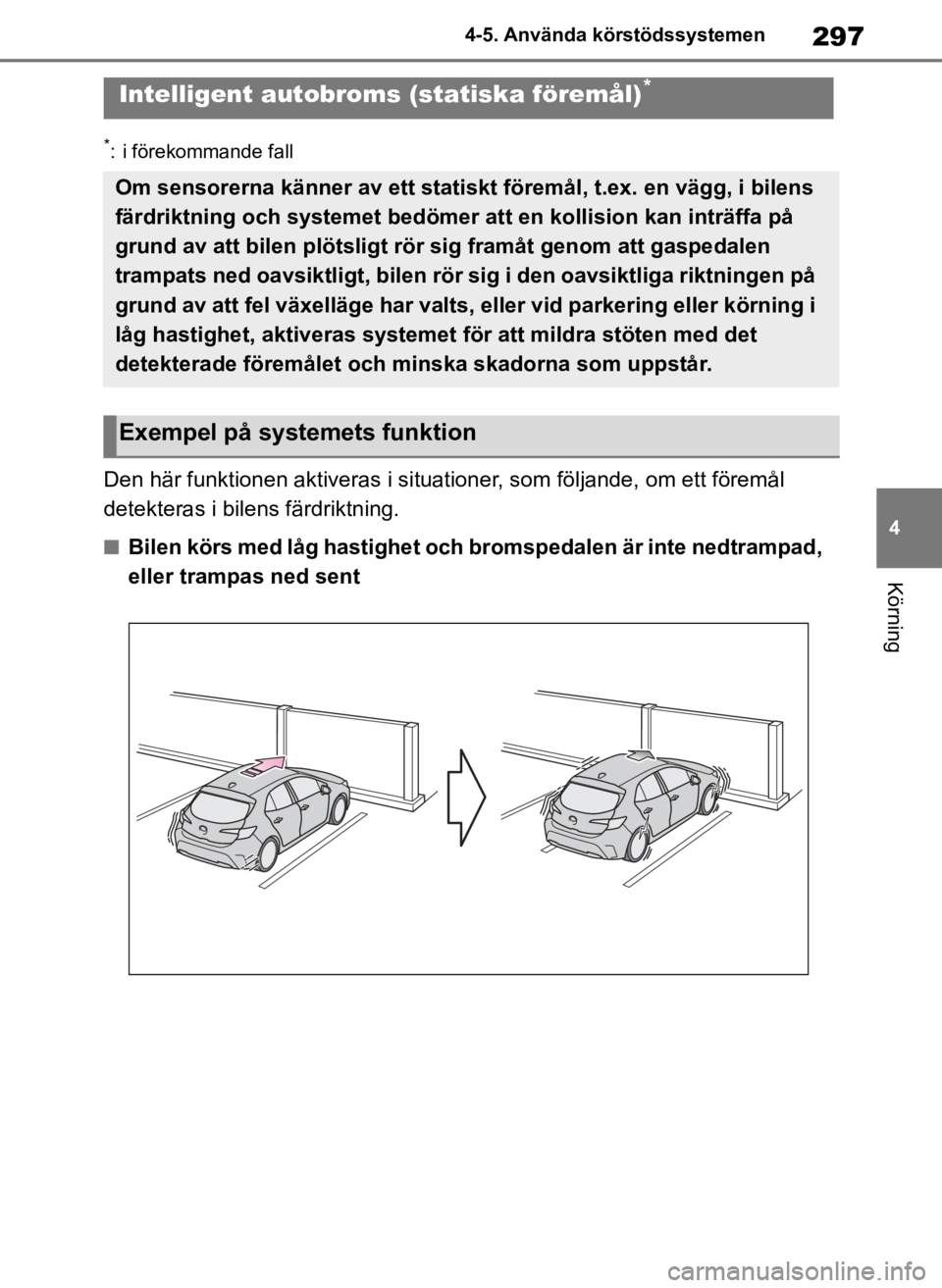

Intelligent autobroms (statiska föremål)*
Om sensorerna känner av ett statiskt föremål, t.ex. en vägg, i bilens
färdriktning och systemet bedömer at t en kollision kan inträffa på
grund av att bilen plötsligt rör sig framåt genom att gaspedalen
trampats ned oavsiktligt, bilen rör sig i den oavsiktliga riktningen på
grund av att fel växelläge har valts, eller vid parkering eller körning i
låg hastighet, aktiveras systemet för att mildra stöten med det
detekterade föremålet och minska skadorna som uppstår.
Exempel på systemets funktion
OM12L25SE.book Page 297 Wednesday, January 30, 2019 6:57 PM

298
OM12L25SE4-5. Använda körstödssystemen
■Gaspedalen är för hårt nedtrampad
■Om bilen rör sig åt fel håll på grund av att fel växelläge har valts
→ sid. 278
SensortyperVARNING
■Se till att den intelligenta
autobromsen kan fungera korrekt
Observera dessa säkerhetsåtgärder
beträffande sensorerna ( →sid. 278).
I annat fall fungerar en sensor eventu-
ellt inte på rätt sätt, vilket kan orsaka
en olycka.
●Ta inte isär och lackera inte senso-
rerna, gör inte heller någon anpass-
ning av dem.
OM12L25SE.book Page 298 Wednesday, January 30, 2019 6:57 PM

299
4
OM12L25SE 4-5. Använda körstödssystemen
Körning
■Den intelligenta autobromsen
(statiska föremål) aktiveras när
Funktionen aktiveras när indikatorn
PKSB OFF inte är tänd eller blinkar
(→ sid. 81, 83) och samtliga förutsätt-
ningar är uppfyllda:
●Begränsning av motorns effekt
• Den intelligenta autobromsen är aktiv.
• Bilens hastighet är högst 15 km/tim.
• Det finns ett statiskt föremål i bilens färdriktning, på 2 till 4 meters avstånd.
VARNING
●Byt bara ut en sensor mot en origi-
naldel.
●Utsätt inte sensorn eller omgi-
vande yta för en hård stöt.
●Skada inte sensorerna och håll
dem alltid rena.
●Om ytan kring en radarsensor
utsätts för en stöt kommer systemet
eventuellt inte att aktiveras på rätt
sätt på grund av funktionsstörning i
sensorn. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer kontrollera bilen.
■Hantering av hjulupphängningen
Gör inga anpassningar av hjulupp-
hängningen. Om bilens höjd eller lut-
ning ändras kan sensorerna hindras
från att detektera föremål på rätt sätt
vilket kan göra att systemet inte fung-
erar, eller aktiveras i onödan.
■Om den intelligenta autobromsen
(statiska föremål) aktiveras i onö-
dan, t.ex. vid en järnvägskorsning
Skulle den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning, stängs
bromsregleringen av efter cirka 2 sek-
under vilket ger dig möjlighet att
fortsätta framåt och lämna området.
Bromsregleringen kan också stängas
av genom att bromspedalen trampas
ned. Trampa ned gaspedalen efter att
bromsregleringen stängts av så att du
kan köra framåt och lämna området.
■När du tvättar bilen
Spruta inte vatten eller ånga på områ-
den kring sensorn.
Sådant kan orsaka en funktionsstör-
ning i sensorn.
●Spruta inte vatten direkt på senso-
rerna när du tvättar bilen med vat-
ten under högt tryck eftersom det
kan orsaka en funktionsstörning i
en sensor.
●Rikta inte ånga för nära sensorerna
om du tvättar bilen med ånga efter-
som det kan orsaka en funktions-
störning i en sensor.
■När aktivera/inaktivera den intel-
ligenta autobromsen
I följande situationer ska den intelli-
genta autobromsen inaktiveras, efter-
som systemet kan fortsätta att vara
aktivt även om ingen sannolikhet för
kollision föreligger.
●Vid kontroll av bilen med chassidy-
namometer eller liknande
●När bilen lastas ombord en båt,
truck eller annat transportmedel
●Om hjulupphängningen har anpas-
sats, eller om hjul av annan än den
angivna storleken har monterats
●Om bilens front höjs och sänks på
grund av lasten i bilen.
●Om utrustning som kan skymma en
sensor monteras, t.ex. bogserings-
ögla, stötfångarskydd (extra list
etc.) cykelhållare eller snöplog
●I en automatisk biltvätt
OM12L25SE.book Page 299 Wednesday, January 30, 2019 6:57 PM

300
OM12L25SE4-5. Använda körstödssystemen
• Den intelligenta autobromsen bedö- mer att inbromsning som är hårdare
än normalt är nödvändig för att und-
vika kollision.
●Bromsreglering
• Begränsning av motorns effekt regle- ras
• Den intelligenta autobromsen bedö-
mer att omedelbar inbromsning är
nödvändig för att undvika kollision.
■Den intelligenta autobromsen
(statiska föremål) inaktiveras när
Funktionen inaktiveras om någon av föl-
jande förutsättningar uppfylls:
●Begränsning av motorns effekt
• Den intelligenta autobromsen är inak- tiverad.
• Systemet bedömer att kollisionen kan undvikas med normal inbromsning.
• Det statiska föremålet är högst på 2 till
4 meters avstånd från bilen eller i
bilens färdriktning.
●Bromsreglering
• Den intelligenta autobromsen är inak- tiverad.
• Cirka två sekunder har gått sedan bilen stoppades av bromsreglering.
• Bromspedalen trampas ned efter att
bilens stoppas av bromsreglering.
• Det statiska föremålet är högst på 2 till 4 meters avstånd från bilen eller i
bilens färdriktning.
■Återaktivering av den intelligenta
autobromsen (sta tiska föremål)
→ sid. 295
■Detekteringsområde för den intelli-
genta autobromsen (statiska före-
mål)
Detekteringsområdet för den intelli-
genta autobromsen (statiska föremål)
skiljer sig från detekteringsområdet för
Toyota parkeringssensor. ( →sid. 283)
Även om Toyota parkeringssensor
detekterar ett föremål och avger en
varning aktiveras den intelligenta
autobromsen (statiska föremål) eventu-
ellt inte.
■Föremål som den intelligenta
autobromsen (statiska föremål)
eventuellt inte detekterar
Sensorerna kan eventuellt inte detek-
tera vissa föremål, t.ex. följande:
●Fotgängare
●Bomullstyg, snö och andra material
som reflekterar ultrasoniska vågor
dåligt
●Föremål som inte är vinkelräta mot
marken, är inte vinkelräta mot bilens
färdriktning, är ojämna eller vågiga
●Låga föremål
●Tunna föremål som me talltråd, staket,
rep och skyltar
●Föremål som är extremt nära stöt-
fångaren
●Föremål med spetsiga vinklar
●Höga föremål vars övre del skjuter ut i
riktning mot din bil
■Toyotas parkeringssensor, sum-
merton
Oavsett om summertonen till Toyota
parkeringssensor är aktiv eller ej
(→ sid. 280), om den intelligenta
autobromsen (statiska föremål) är akti-
verad ( →sid. 292), när de främre eller
bakre sensorerna detekterar ett hinder
och bromsreglering utförs hörs sum-
mern till Toyota parkeringssensor för att
informera föraren om det ungefärliga
avståndet till föremålet.
■Situationer när den intelligenta
autobromsen (statiska föremål)
eventuellt aktiveras även om ingen
sannolikhet för kollision föreligger.
I vissa situationer, som följande, kan
den intelligenta autobromsen eventuellt
aktiveras även om ingen sannolikhet för
kollision föreligger.
OM12L25SE.book Page 300 Wednesday, January 30, 2019 6:57 PM

301
4
OM12L25SE 4-5. Använda körstödssystemen
Körning
●Bilens omgivning
• Vid körning på en smal väg
• Vid körning på en grusväg eller i ett område med högt gräs
• Vid körning mot en banderoll eller flagga, lågt hängande gren eller en
bom (t.ex. vid järn vägskorsning, väg-
bom och parkeringsplatser)
• Vid körning på en smal körbana som omges av en konstruktion, t.ex. i en
tunnel eller på en bro av järn
• Vid fickparkering
• Där det finns hjulspår eller hål i vägens yta
• Vid körning på metallunderlag (galler), som t.ex. används för diken
• Vid körning på en brant sluttning
• Om en sensor träffas av en stor mängd vatten, t.ex. vid körning på en
översvämmad väg
●Väder
• Om en sensor är täck av is, snö, smuts etc. (när det tas bort återgår
systemet till det normala)
• Om kraftigt regn eller vatten kastas mot sensorn
• Vid körning i osta digt väder, t.ex.
dimma, snö eller sandstorm
• När det blåser hårda vindar
●Andra källor för ultrasoniska vågor
• Om signalhorn, bildetektorer, motor- cyklars motorer, truckars luftbromsar,
avståndssonarer i andra fordon eller andra apparater som genererar ultra-
soniska vågor befinner sig nära bilen
• Om en dekal eller elektrisk komponent,
t.ex. bakgrundsbelyst registrerings-
skylt (särskilt om den är självlysande),
dimljus, skärmskydd eller trådlös
antenn är installerad nära en sensor
●Förändringar i bilens lutning
• Bilen lutar starkt
• Om bilens front höjs och sänks på grund av lasten i bilen.
• Om en sensors riktning har ändrats på grund av en krock eller annan stöt
• Om en sensor har lackerats eller
täckts av en dekal, etc.
■Situationer när den intelligenta
autobromsen (statiska föremål)
eventuellt inte fung erar på rätt sätt
I vissa situationer, som följande, funge-
rar den här funktionen inte alltid på rätt
sätt.
●Väder
• Om en sensor eller ytan runt sensorn
är mycket het eller kall
• När det blåser hårda vindar
• Om en sensor är täck av is, snö, smuts etc. (när de t tas bort återgår
systemet till det normala)
• Om kraftigt regn e ller vatten kastas
mot sensorn
• Vid körning i ostadigt väder, t.ex.
dimma, snö eller sandstorm
OM12L25SE.book Page 301 Wednesday, January 30, 2019 6:57 PM

302
OM12L25SE4-5. Använda körstödssystemen
• Om sensorn har fryst (När sensorn tinar återgår systemet till normal
funktion)
●Bilens omgivning
• Om ett föremål som inte kan detekt-
eras är mellan bilen och ett detekterat
föremål
• Om ett föremål, som ett fordon, en
motorcykel, cykel eller fotgängare
svänger in framför bilen eller springer
ut från sidan av bilen
• Bilen närmar sig en hög eller böjd kantsten.
• På en mycket gropig väg, i en backe,
på grus eller på gräs.
• Om föremål kommer för nära sensorn.
●Andra källor för ultrasoniska vågor
• Om signalhorn, bildetektorer, motor- cyklars motorer, truckars luftbromsar,
avståndssonarer i andra fordon eller
andra apparater som genererar ultra-
soniska vågor befinner sig nära bilen
• Om en dekal eller elektrisk komponent, t.ex. bakgrundsbelyst registrerings-
skylt (särskilt om den är självlysande),
dimljus, skärmskydd eller trådlös
antenn är installerad nära en sensor
●Förändringar i bilens lutning
• Bilen lutar starkt
• Om bilens front höjs och sänks på grund av lasten i bilen.
• Om en sensors riktning har ändrats på grund av en krock eller annan stöt
• Om utrustning som kan skymma en sensor monteras, t.ex. stötfångar-
skydd (extra list etc.) cykelhållare eller
snöplog
• Om hjulupphängningen har anpas- sats, eller om hjul av annan än den
angivna storleken har monterats
• Om en sensor har lackerats eller täckts av en dekal, etc.
OM12L25SE.book Page 302 Wednesday, January 30, 2019 6:57 PM
