sensor TOYOTA COROLLA HATCHBACK 2019 Bruksanvisningar (in Swedish)

279
4
OM12L25SE 4-5. Använda körstödssystemen
Körning

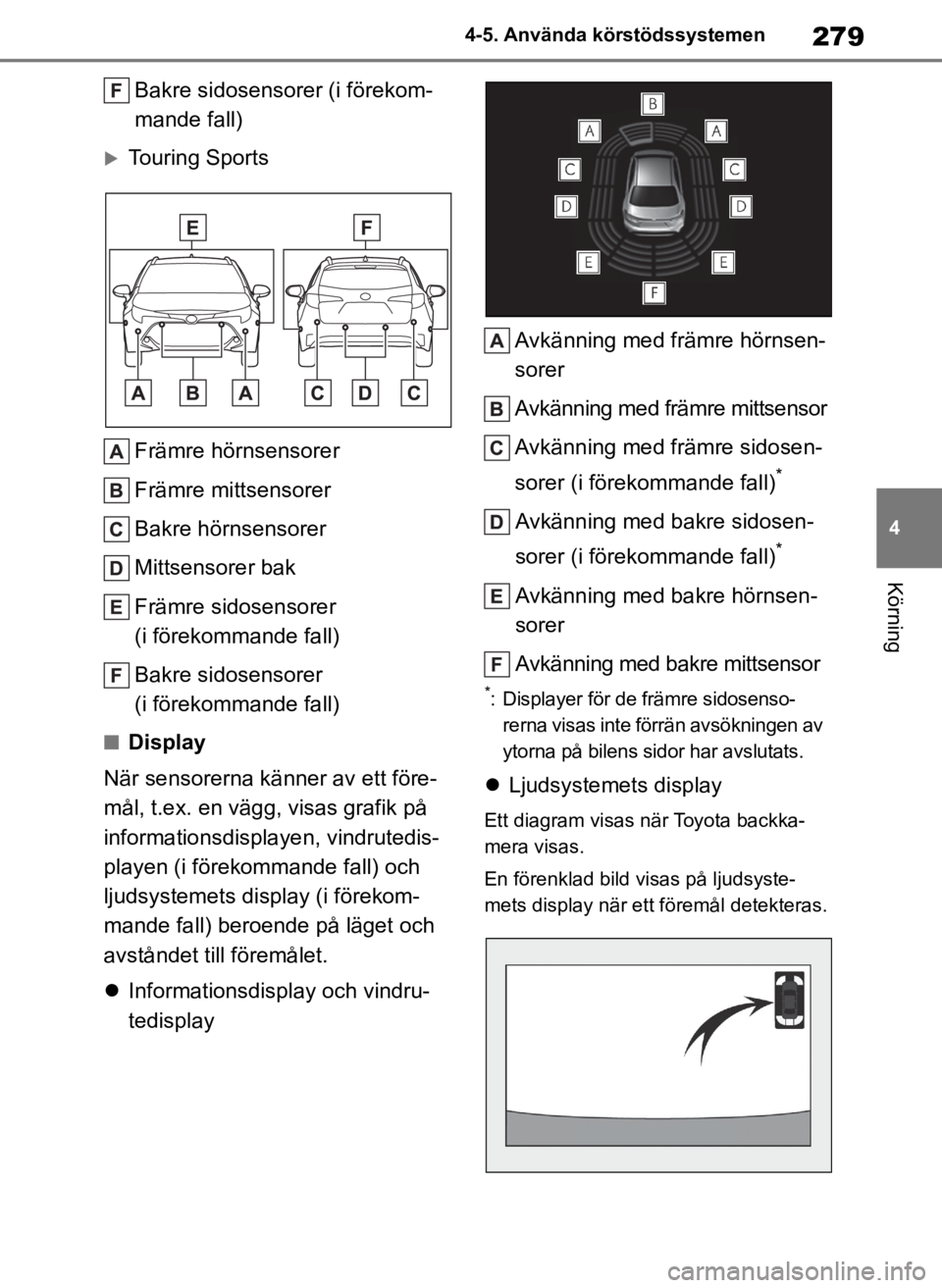

Bakre sidosensorer (i förekom-
mande fall)
Touring Sports
Främre hörnsensorer
Främre mittsensorer
Bakre hörnsensorer
Mittsensorer bak
Främre sidosensorer
(i förekommande fall)
Bakre sidosensorer
(i förekommande fall)
■Display
När sensorerna känner av ett före-
mål, t.ex. en vägg, visas grafik på
informationsdispla yen, vindrutedis-
playen (i förekommande fall) och
ljudsystemets display (i förekom-
mande fall) beroende på läget och
avståndet till föremålet.
 Informationsdisplay och vindru-
tedisplay Avkänning med främre hörnsen-
sorer
Avkänning med främre mittsensor
Avkänning med främre sidosen-
sorer (i förekommande fall)
*
Avkänning med bakre sidosen-
sorer (i förekommande fall)
*
Avkänning med bakre hörnsen-
sorer
Avkänning med bakre mittsensor
*: Displayer för de främre sidosenso-
rerna visas inte förrän avsökningen av
ytorna på bilens sidor har avslutats.
 Ljudsystemets display
Ett diagram visas när Toyota backka-
mera visas.
En förenklad bild visas på ljudsyste-
mets display när ett föremål detekteras.
OM12L25SE.book Page 279 Wednesday, January 30, 2019 6:57 PM

280
OM12L25SE4-5. Använda körstödssystemen
Använd de rattmonterade kontrol-
lerna till att aktivera/inaktivera
Toyota parkeringssensorer.
(
→ sid. 96)
1 Tryck på eller för att
välja .
2 Tryck på eller för att
välja , tryck sedan på .
När Toyota parkeringssensor inakti-
veras tänds indikatorn OFF i parke-
ringssensorsystemet ( →sid. 83).
Återaktivera system et efter inaktive-
ring genom att välja på informa-
tionsdisplayen, välj och därefter
On. Om systemet inaktiveras med
den här metoden återaktiveras det
inte genom att startknappen stängs
av och sedan trycks till ON.
Aktiverar/inaktiverar Toyota
parkeringssensor
VARNING
■Vid användning av Toyotas par-
keringsassistanssensor
Observera följande säkerhetsanvis-
ningar.
Annars finns det risk för att bilen inte
kan framföras på säkert sätt vilket kan
leda till en olycka.
●Använd inte sensorn vid hastigheter
över 10 km/tim.
●Sensorernas avkänningsområden
och reaktionstider är begränsade.
När du kör framåt eller bakåt bör du
av säkerhetsskäl ko ntrollera områ-
det runt bilen (särskilt på båda sidor
av bilen). Du bör också köra lång-
samt och reglera bilens hastighet
med hjälp av bromsen.
●Installera inga tillbehör inom senso-
rernas räckvidd.
●Området alldeles under stötfång-
arna känns inte av.
Tunna stolpar eller föremål som är
lägre än sensorn känns eventuellt
inte av när bilen närmar sig dem,
även om de har känts av tidigare.
■Sidosensorer (i förekommande fall)
I följande situationer fungerar syste-
mets sonar eventuellt inte på normalt
sätt vilket kan leda till en plötslig
olycka. Kör försiktigt.
●Föremål känns inte alltid av på
ytorna på bilens sidor förrän bilen
körs en kort stund och avsökningen
av sidoytorna är avslutad.
(→ sid. 281)
●Även när avsökningen av sidoytorna
är avslutad kan inte föremål, som
t.ex. andra fordon, människor eller
djur, alltid kännas av.
●Även när avsökningen av sidoytorna
är avslutad känns inte alltid föremål
av beroende på förhållandena i
bilens omgivning. I sådant fall
stängs displayerna för sidosenso-
rerna ( →sid. 279) tillfälligt av.
■När funktionen ska inaktiveras
I följande situationer ska funktionen
inaktiveras, det kan fortsätta att vara
aktivt även om ingen sannolikhet för
kollision föreligger.
●Bilen är utrustad med skärmskydd,
trådlös antenn eller dimljus.
●Främre eller bakre stötfångaren
eller en sensorn får en hård stöt.
OM12L25SE.book Page 280 Wednesday, January 30, 2019 6:57 PM

281
4
OM12L25SE 4-5. Använda körstödssystemen
Körning
■Systemet kan användas när
●Startknappen är i ON.
●Toyota parkeringssensor är aktiverad.
●Bilens hastighet är lägre än cirka
10 km/tim.
●Ett annat växelläge än P har valts.
●Ratten vrids minst cirka 90° (Främre
sidosensorer, bakre sidosensorer)
(i förekommande fall)
■Varningsfunktion
för föremål
(i förekommande fall)

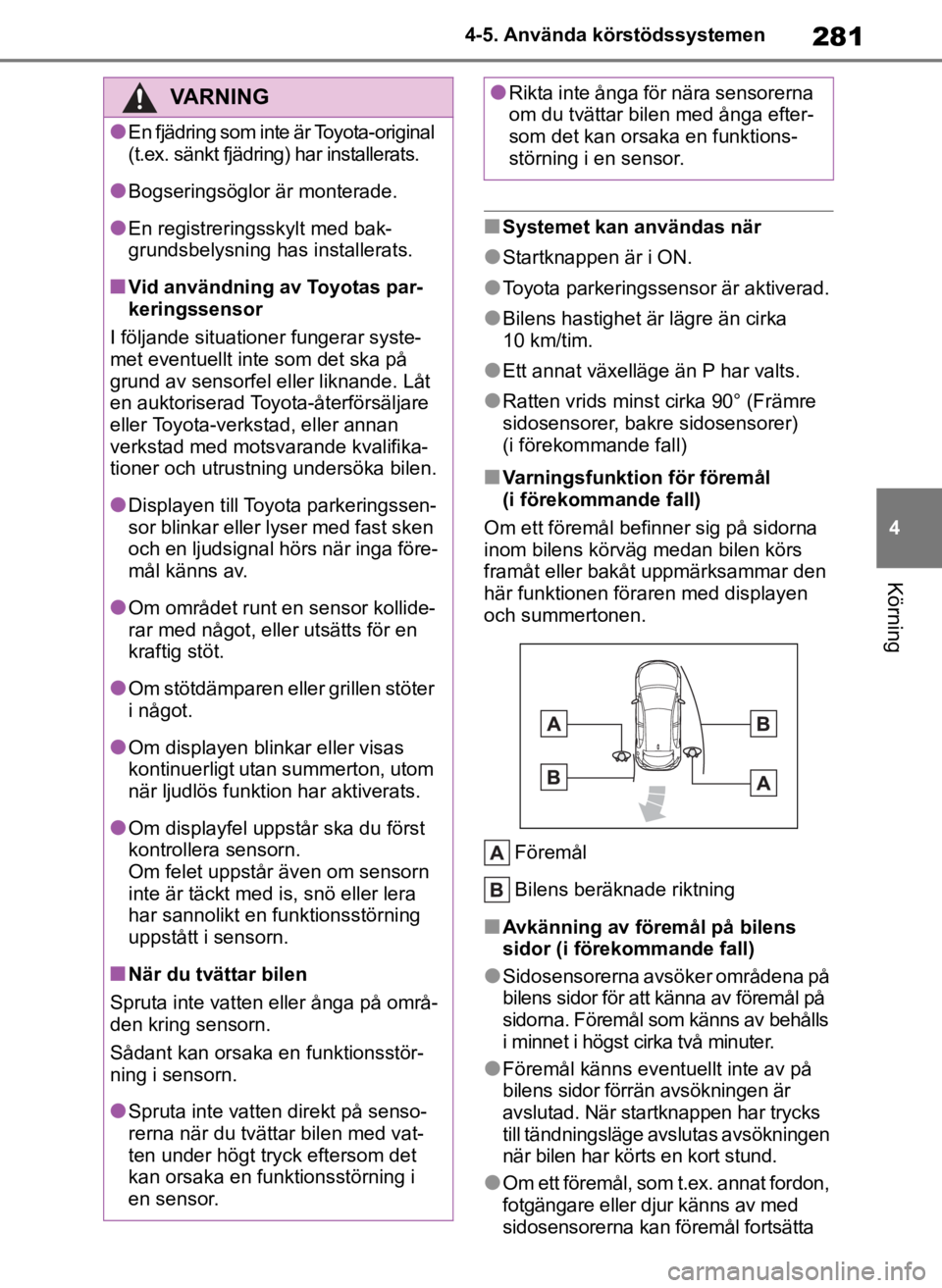

Om ett föremål befi nner sig på sidorna
inom bilens körväg medan bilen körs
framåt eller bakåt uppmärksammar den
här funktionen föraren med displayen
och summertonen.
Föremål
Bilens beräknade riktning
■Avkänning av föremål på bilens
sidor (i förekommande fall)
●Sidosensorerna avsöker områdena på
bilens sidor för att känna av föremål på
sidorna. Föremål som känns av behålls
i minnet i högst cirka två minuter.
●Föremål känns eventuellt inte av på
bilens sidor förrän avsökningen är
avslutad. När startknappen har trycks
till tändningsläge avslutas avsökningen
när bilen har körts en kort stund.
●Om ett föremål, som t.ex. annat fordon,
fotgängare eller djur känns av med
sidosensorerna kan föremål fortsätta
VARNING
●En fjädring som inte är Toyota-original
(t.ex. sänkt fjädring ) har installerats.
●Bogseringsöglor är monterade.
●En registreringsskylt med bak-
grundsbelysning has installerats.
■Vid användning av Toyotas par-
keringssensor
I följande situationer fungerar syste-
met eventuellt inte som det ska på
grund av sensorfel eller liknande. Låt
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifika-
tioner och utrustning undersöka bilen.
●Displayen till Toyota parkeringssen-
sor blinkar eller lyser med fast sken
och en ljudsignal hörs när inga före-
mål känns av.
●Om området runt en sensor kollide-
rar med något, eller utsätts för en
kraftig stöt.
●Om stötdämparen eller grillen stöter
i något.
●Om displayen blinkar eller visas
kontinuerligt utan summerton, utom
när ljudlös funktion har aktiverats.
●Om displayfel uppstår ska du först
kontrollera sensorn.
Om felet uppstår även om sensorn
inte är täckt med is, snö eller lera
har sannolikt en funktionsstörning
uppstått i sensorn.
■När du tvättar bilen
Spruta inte vatten eller ånga på områ-
den kring sensorn.
Sådant kan orsaka en funktionsstör-
ning i sensorn.
●Spruta inte vatten direkt på senso-
rerna när du tvättar bilen med vat-
ten under högt tryck eftersom det
kan orsaka en funktionsstörning i
en sensor.
●Rikta inte ånga för nära sensorerna
om du tvättar bilen med ånga efter-
som det kan orsaka en funktions-
störning i en sensor.
OM12L25SE.book Page 281 Wednesday, January 30, 2019 6:57 PM

282
OM12L25SE4-5. Använda körstödssystemen
att kännas av även när det har lämnat
sidosensorernas a vkänningsområde.
■Om ”Parking Assist Unavailable
Please Clean Parking Assist Sensor”
(Rengör sensorn till parkeringsas-
sistansen) visas på informations-
displayen
En sensor kan vara täckt med is, snö,
smuts etc. Ta bort isen, snön, smutsen
etc. från sensorn så att systemet återgår
till normal funktion.
På grund av att is bildas på en sensor
vid låg temperatur visas eventuellt ett
varningsmeddelande, eller sensorn kan
inte alltid detektera ett föremål. När isen
har smälts bort återgår sensorn till nor-
mal funktion.
■Sensorns avkänningsinformation
Följande situationer kan uppstå under
användning.
●Sensorerna kan enbart känna av före-
mål nära främre och bakre stötdäm-
parna.
●Beroende på föremålets form och
andra faktorer kan avkänningsavstån-
det vara kortare, och det kan även
vara omöjligt att känna av ett hinder.
●Om ett föremål är mycket nära bilen
kan det eventuellt inte kännas av.
●Det blir en kort fördröjning mellan
detektering av föremålet och visning
på skärmen. Även vid låg hastighet
finns det risk för a tt föremålet kommer
inom sensorns avkänningsområde
innan det visas på skärmen och
varningssignalen hörs.
●Det kan vara svårt att höra summerto-
nen om ljudsystemet eller luftkonditio-
neringen är på med hög volym.
●Det kan vara svårt att höra summerto-
nen om summertoner för andra sys-
tem ljuder.
■Förhållanden när funktionen even-
tuellt inte fungerar korrekt
Vissa förhållanden beträffande bilen och
omgivningen kan påverka en sensors
förmåga att korrekt känna av föremål. Speciella omständigheter där sådant
kan inträffa nämns nedan.
●En sensor är täckt med smuts, snö
eller is. (Det problemet löser du
genom att torka av sensorerna.)
●En sensor är frusen. (Du löser proble-
met genom att tina upp ytan.)
Om en sensor har frusit i särskilt kall
väderlek kan sensorn visas onormalt,
eller föremål, t.ex. en vägg, detekteras
eventuellt inte.
●En sensor är täckt på något sätt.
●Om en sensor eller ytan runt sensorn
är mycket het eller kall.
●På en mycket gropig väg, i en backe,
på grus eller på gräs.
●Det förekommer mycket oljud i bilens
närhet, på grund av signalhorn, motor-
cykelmotorer, luftbromsar i stora for-
don, eller andra starka ljud som
genererar ultraljudsvågor.
●Ett annat fordon med parkeringsassis-
tanssensorer är i närheten.
●En sensor täcks av en vattenstråle
eller hårt regn.
●Om en sensor träffas av en stor
mängd vatten, t.ex. vid körning på en
översvämmad väg.
●Om bilen lutar kraftigt.
●Bilen närmar sig en hög eller böjd
kantsten.
●Om föremål kommer för nära sensorn.
■Föremål som eventuellt inte detekt-
eras på rätt sätt
Formen på ett föremål kan göra att en
sensor inte känner av det. Var därför
speciellt uppmärksam på följande
föremål:
●Kablar, staket, rep etc.
●Bomull, snö och annat material som
absorberar radiovågor
●Föremål med spetsiga vinklar
●Låga föremål
●Höga föremål vars övre del skjuter ut i
OM12L25SE.book Page 282 Wednesday, January 30, 2019 6:57 PM

283
4
OM12L25SE 4-5. Använda körstödssystemen
Körning
riktning mot din bil
Människor känns eventuellt inte av om
de bär vissa typer av kläder.

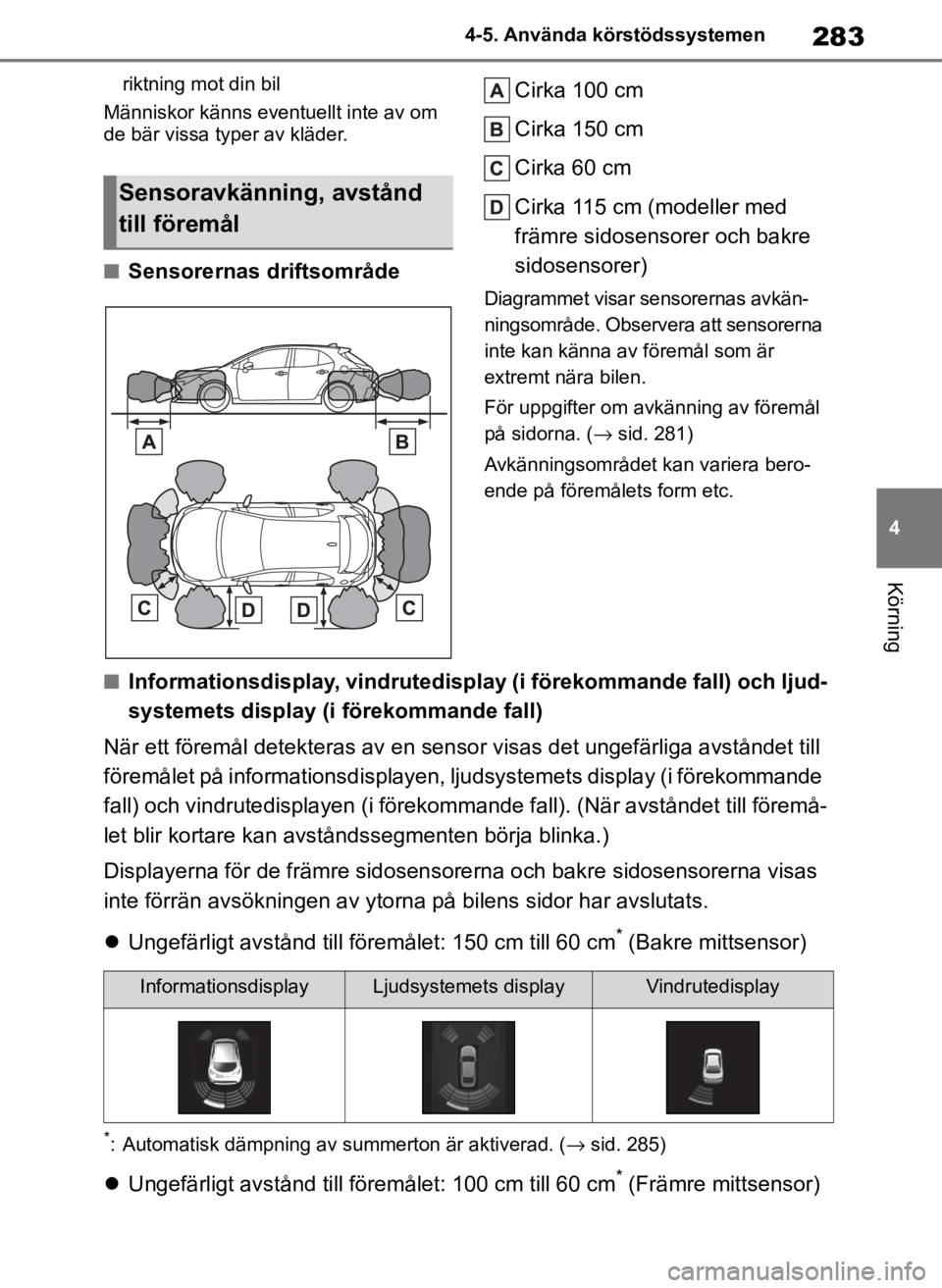

■Sensorernas driftsområde Cirka 100 cm
Cirka 150 cm
Cirka 60 cm
Cirka 115 cm (modeller med
främre sidosensorer och bakre
sidosensorer)
Diagrammet visar s
ensorernas avkän-
ningsområde. Observera att sensorerna
inte kan känna av föremål som är
extremt nära bilen.
För uppgifter om avkänning av föremål
på sidorna. ( →sid. 281)
Avkänningsområdet kan variera bero-
ende på föremålets form etc.

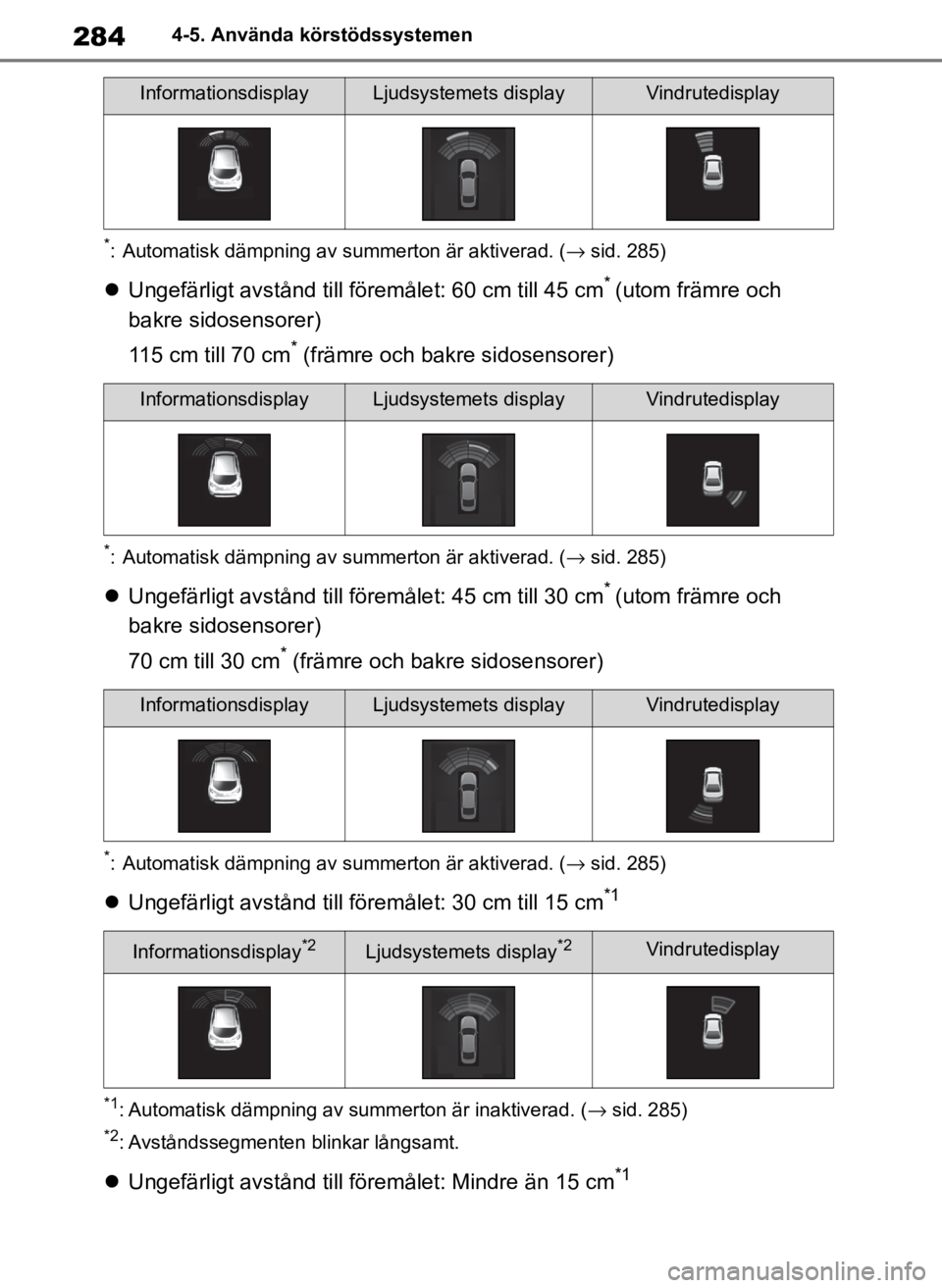

■Informationsdisplay, vindrutedisplay (i förekommande fall) och ljud-
systemets display (i förekommande fall)
När ett föremål detekteras av en sens or visas det ungefärliga avståndet till
föremålet på informations displayen, ljudsystemets display (i förekommande
fall) och vindrutedisplayen (i förekommande fall). (När avståndet till föremå-
let blir kortare kan avståndssegmenten börja blinka.)
Displayerna för de främre sidosensorerna och bakre sidosensorerna visas
inte förrän avsökningen av ytorna på bilens sidor har avslutats.
 Ungefärligt avstånd till före målet: 150 cm till 60 cm
* (Bakre mittsensor)
*: Automatisk dämpning av su mmerton är aktiverad. (→sid. 285)
Ungefärligt avstånd till före målet: 100 cm till 60 cm* (Främre mittsensor)
Sensoravkänning, avstånd
till föremål
InformationsdisplayLjudsystemets displayVindrutedisplay
OM12L25SE.book Page 283 Wednesday, January 30, 2019 6:57 PM

284
OM12L25SE4-5. Använda körstödssystemen

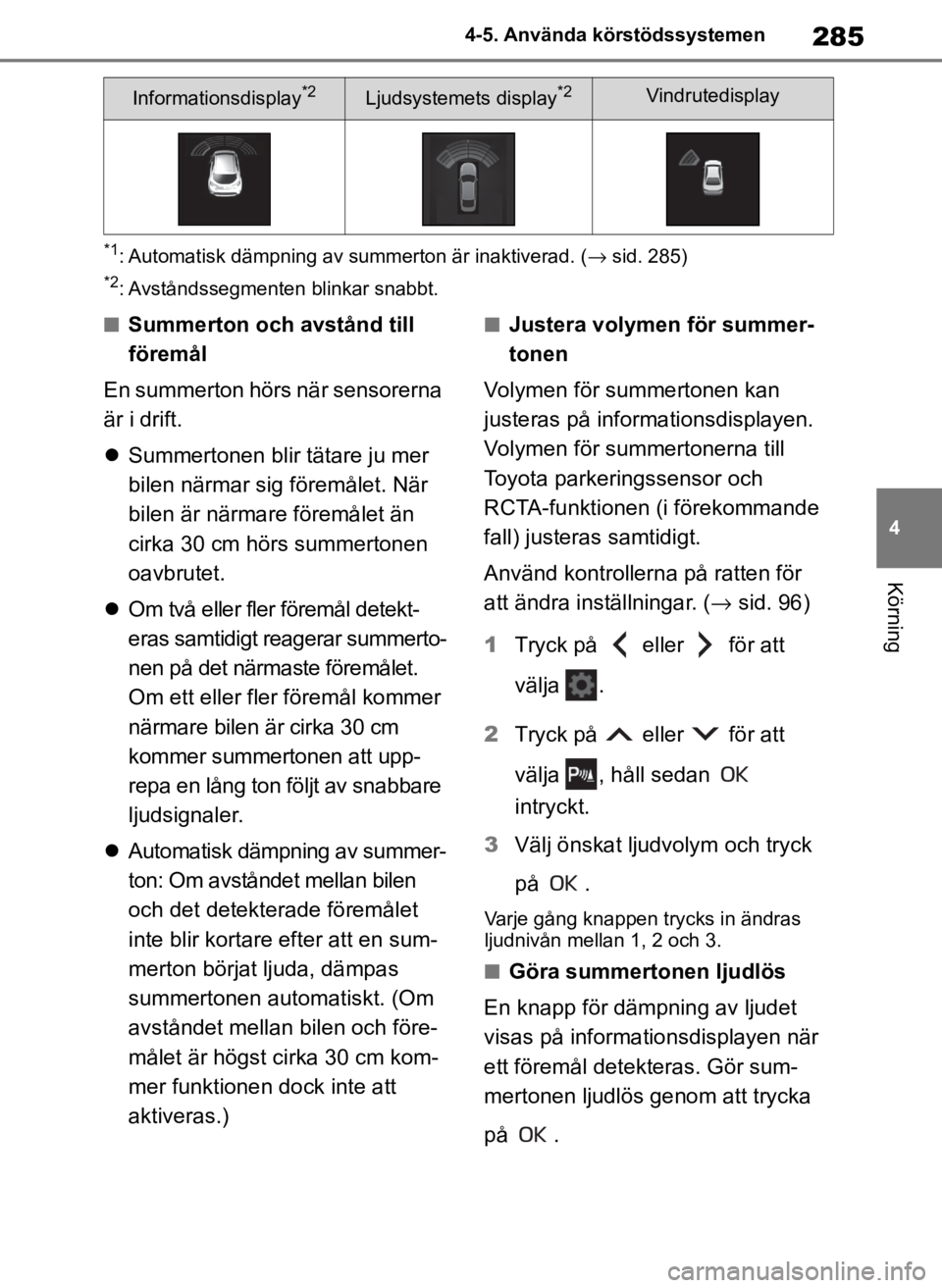

*: Automatisk dämpning av su
mmerton är aktiverad. (→sid. 285)
Ungefärligt avstånd till före målet: 60 cm till 45 cm* (utom främre och
bakre sidosensorer)
115 cm till 70 cm
* (främre och bakre sidosensorer)
*: Automatisk dämpning av su mmerton är aktiverad. (→sid. 285)
Ungefärligt avstånd till före målet: 45 cm till 30 cm* (utom främre och
bakre sidosensorer)
70 cm till 30 cm
* (främre och bakre sidosensorer)
*: Automatisk dämpning av su mmerton är aktiverad. (→sid. 285)
Ungefärligt avstånd till före målet: 30 cm till 15 cm*1
*1: Automatisk dämpning av summerton är inaktiverad. ( →sid. 285)
*2: Avståndssegmenten blinkar långsamt.
Ungefärligt avstånd till föremålet: Mindre än 15 cm*1
InformationsdisplayLjudsystemets displayVindrutedisplay
InformationsdisplayLjudsystemets displayVindrutedisplay
InformationsdisplayLjudsystemets displayVindrutedisplay
Informationsdisplay*2Ljudsystemets display*2Vindrutedisplay
OM12L25SE.book Page 284 Wednesday, January 30, 2019 6:57 PM

285
4
OM12L25SE 4-5. Använda körstödssystemen
Körning
*1: Automatisk dämpning av summerton är inaktiverad. (
→sid. 285)
*2: Avståndssegmenten blinkar snabbt.
■Summerton och avstånd till
föremål
En summerton hörs när sensorerna
är i drift.
 Summertonen blir tätare ju mer
bilen närmar si g föremålet. När
bilen är närmare föremålet än
cirka 30 cm hörs summertonen
oavbrutet.
 Om två eller fler föremål detekt-
eras samtidigt reagerar summerto-
nen på det närmaste föremålet.
Om ett eller fler föremål kommer
närmare bilen är cirka 30 cm
kommer summertonen att upp-
repa en lång ton följt av snabbare
ljudsignaler.
 Automatisk dämpning av summer-
ton: Om avståndet mellan bilen
och det detekterade föremålet
inte blir kortare efter att en sum-
merton börjat ljuda, dämpas
summertonen automatiskt. (Om
avståndet mellan bilen och före-
målet är högst cirka 30 cm kom-
mer funktionen dock inte att
aktiveras.)■Justera volymen för summer-
tonen
Volymen för summertonen kan
justeras på informationsdisplayen.
Volymen för summ ertonerna till
Toyota parkeringssensor och
RCTA-funktionen (i förekommande
fall) justeras samtidigt.
Använd kontrollerna på ratten för
att ändra inställningar. ( →sid. 96)
1 Tryck på eller för att
välja .
2 Tryck på eller för att
välja , håll sedan
intryckt.
3 Välj önskat ljudvolym och tryck
på .
Varje gång knappen trycks in ändras
ljudnivån mellan 1, 2 och 3.
■Göra summertonen ljudlös
En knapp för dämpning av ljudet
visas på informationsdisplayen när
ett föremål detekteras. Gör sum-
mertonen ljudlös genom att trycka
på .
Informationsdisplay*2Ljudsystemets display*2Vindrutedisplay
OM12L25SE.book Page 285 Wednesday, January 30, 2019 6:57 PM

286
OM12L25SE4-5. Använda körstödssystemen
Ljudnivån för summertonerna till
Toyota parkeringssensor och
RCTA-funktionen (i förekommande
fall) blir ljudlösa samtidigt.
Ljuddämpningen avslutas automa-
tiskt i följande situationer.

När växelspaken flyttas.
 När körhastigheten överskrider
en viss hastighet.
 När driftsfunkti onen tillfälligt
stängs av.
 När driftsfunktionen stängs av
manuellt.
 När motorn stängs av.
*: i förekommande fall
Rattmonterade kontroller
Sätta på/stänga av RCTA-funktionen.
När RCTA-funktionen har inaktiverats
tänds indikatorerna RCTA OFF.
Ytterbackspeglar, indikerings-
lampor
Om ett fordon känns av som närmar sig
bakifrån på din bils högra eller vänstra
sida börjar båda ytterbackspeglarnas
BSM-indikatorer blinka.

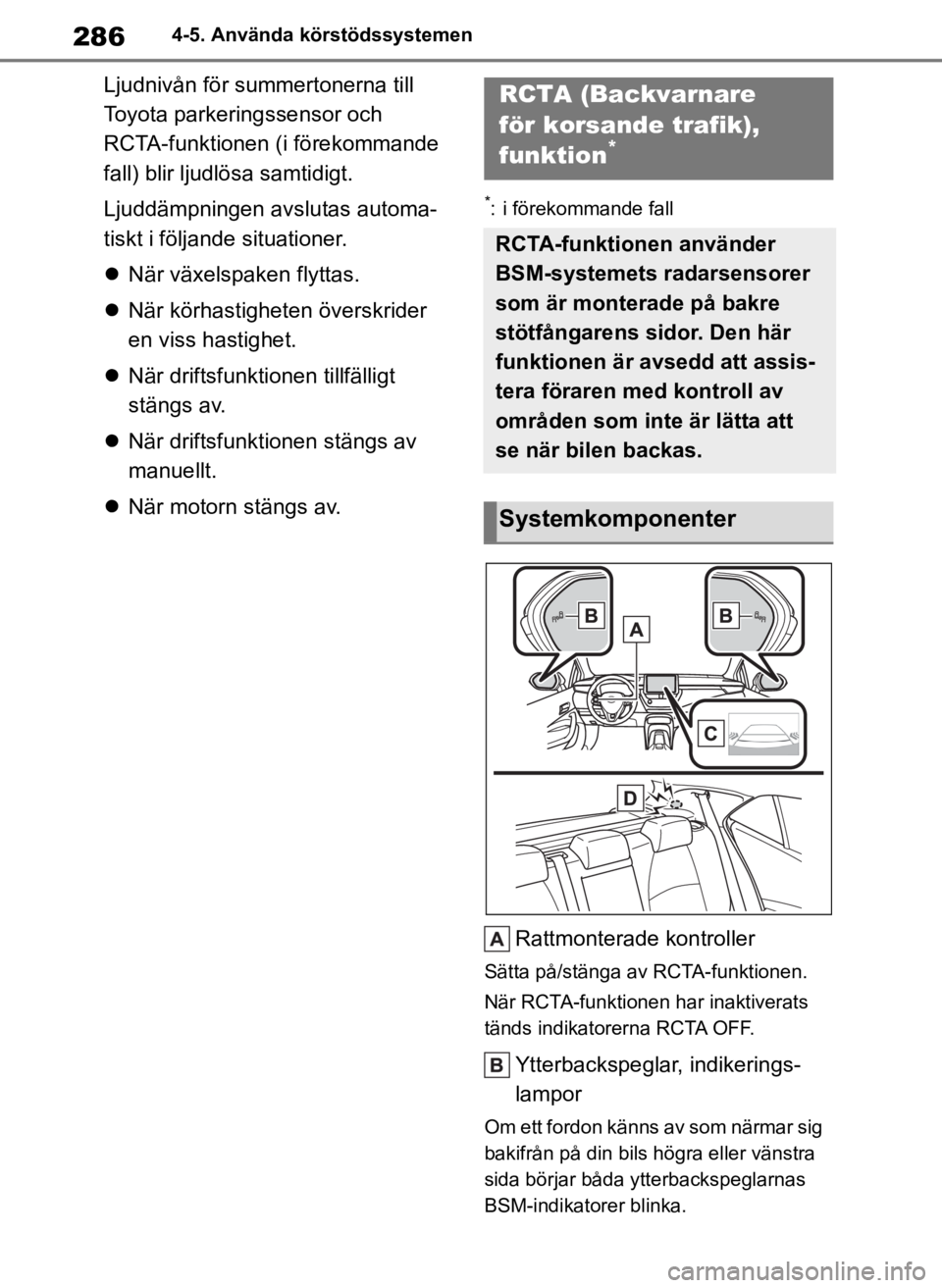

RCTA (Backvarnare
för korsande trafik),
funktion
*
RCTA-funktionen använder
BSM-systemets radarsensorer
som är monterade på bakre
stötfångarens sidor. Den här
funktionen är avsedd att assis-
tera föraren med kontroll av
områden som inte är lätta att
se när bilen backas.
Systemkomponenter
OM12L25SE.book Page 286 Wednesday, January 30, 2019 6:57 PM

287
4
OM12L25SE 4-5. Använda körstödssystemen
Körning
Ljudsystemets display (i före-
kommande fall)
Om ett fordon, som närmar sig bakifrån
på höger eller vänster sida detekteras,
visas RCTA-symbolen (
→sid. 288) för
den aktuella sidan på ljudsystemets
display. Bilden visar ett exempel på ett
fordon som närmar sig bakifrån på
båda sidor om bilen.
RCTA-summer
Om ett fordon känns av som närmar sig
bakifrån på din bils högra eller vänstra
sida hörs en summerton. Summertonen
hörs även i cirka 1 sekund omedelbart
efter att RCTA-funktionen har aktiverats.
Använd de rattmonterade kontrol-
lerna för att aktivera/inaktivera
RCTA-funktionen. ( →sid. 96)
1 Tryck på eller för att
välja .
2 Tryck på eller för att välja
”RCTA”, tryck sedan på .
När RCTA-funktionen har inaktiverats
tänds RCTA OFF-indikatorn (→ sid. 83).
(Varje gång startknappen stängs av och
därefter tryckts till ON aktiveras
RCTA-funktionen automatiskt.)
■Ytterbackspeglar, indikeringslam-
pans synlighet
I starkt solsken kan indikeringen i ytter-
backspegeln vara svår att se.
■RCTA summerton, hörbarhet
RCTA-systemets summerton kan var
svårt att urskilja bland högt ljud, t.ex.
om det är högt ljud i ljudsystemet.
■Om ”RCTA Unavailable” (RCTA inte
tillgänglig) visas på informations-
displayen
Vatten, snö och lera kan finnas kring
sensorerna på bakre stötfångaren.
(→ sid. 274) Systemet bör återgå till
det normala när vatten, snö, lera, etc.
avlägsnas från ytorna kring sensorerna
på bakre stötfångaren.
Dessutom fungerar systemet eventuellt
inte normalt vid körning i extremt varma
eller kalla miljöer.
■Bakre radarsensorer på sidorna
→ sid. 274
Sätta på/stänga av RCTA-
funktionen
VARNING
■Säkerhetsvarningar beträffande
systemets funktion
Föraren själv ansva rar för att bilen
framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på
omgivningen.
RCTA-funktionen är endast en kom-
pletterande funktion som uppmärk-
sammar föraren på att ett fordon
närmar sig bakifrån på bilens högra
eller vänstra sida. RCTA-funktionen
fungerar eventuellt inte korrekt under
vissa förhållanden så föraren måste
själv visuellt kontrollera säkerheten.
Att förlita sig alltför mycket på denna
funktion kan resultera i en olycka som
kan leda till svåra eller livshotande
skador.
OM12L25SE.book Page 287 Wednesday, January 30, 2019 6:57 PM

288
OM12L25SE4-5. Använda körstödssystemen

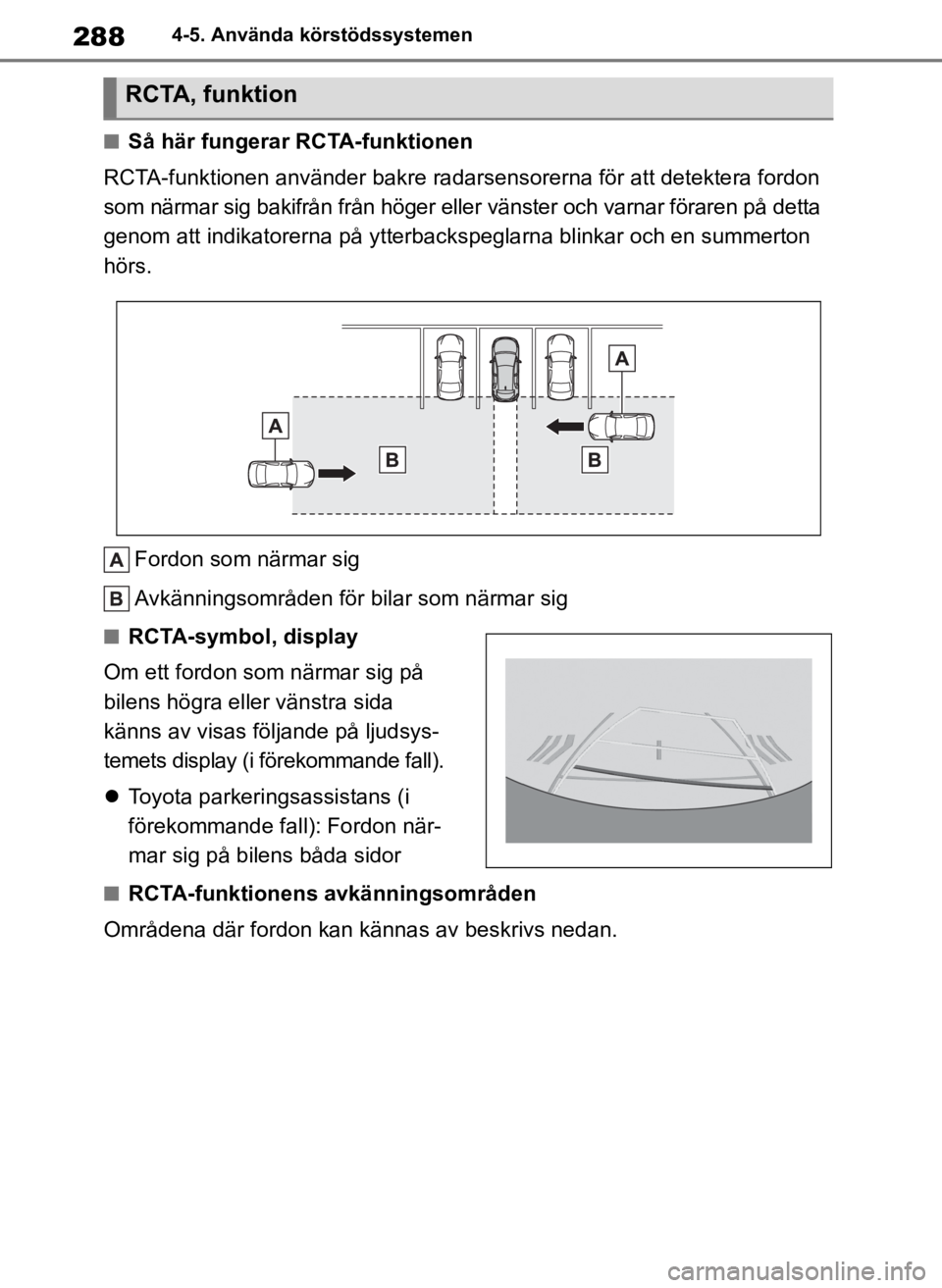

■Så här fungerar RCTA-funktionen
RCTA-funktionen använder bakre radarsensorerna för att detektera fordon
som närmar sig bakifrån från höger eller vänster och varnar föraren på detta
genom att indikatorerna på ytterbackspeglarna blinkar och en summerton
hörs.
Fordon som närmar sig
Avkänningsområden för bilar som närmar sig
■RCTA-symbol, display
Om ett fordon som närmar sig på
bilens högra eller vänstra sida
känns av visas följande på ljudsys-
temets display (i förekommande fall).
 Toyota parkeringsassistans (i
förekommande fall): Fordon när-
mar sig på bilens båda sidor
■RCTA-funktionens avkänningsområden
Områdena där fordon kan kännas av beskrivs nedan.
RCTA, funktion
OM12L25SE.book Page 288 Wednesday, January 30, 2019 6:57 PM
