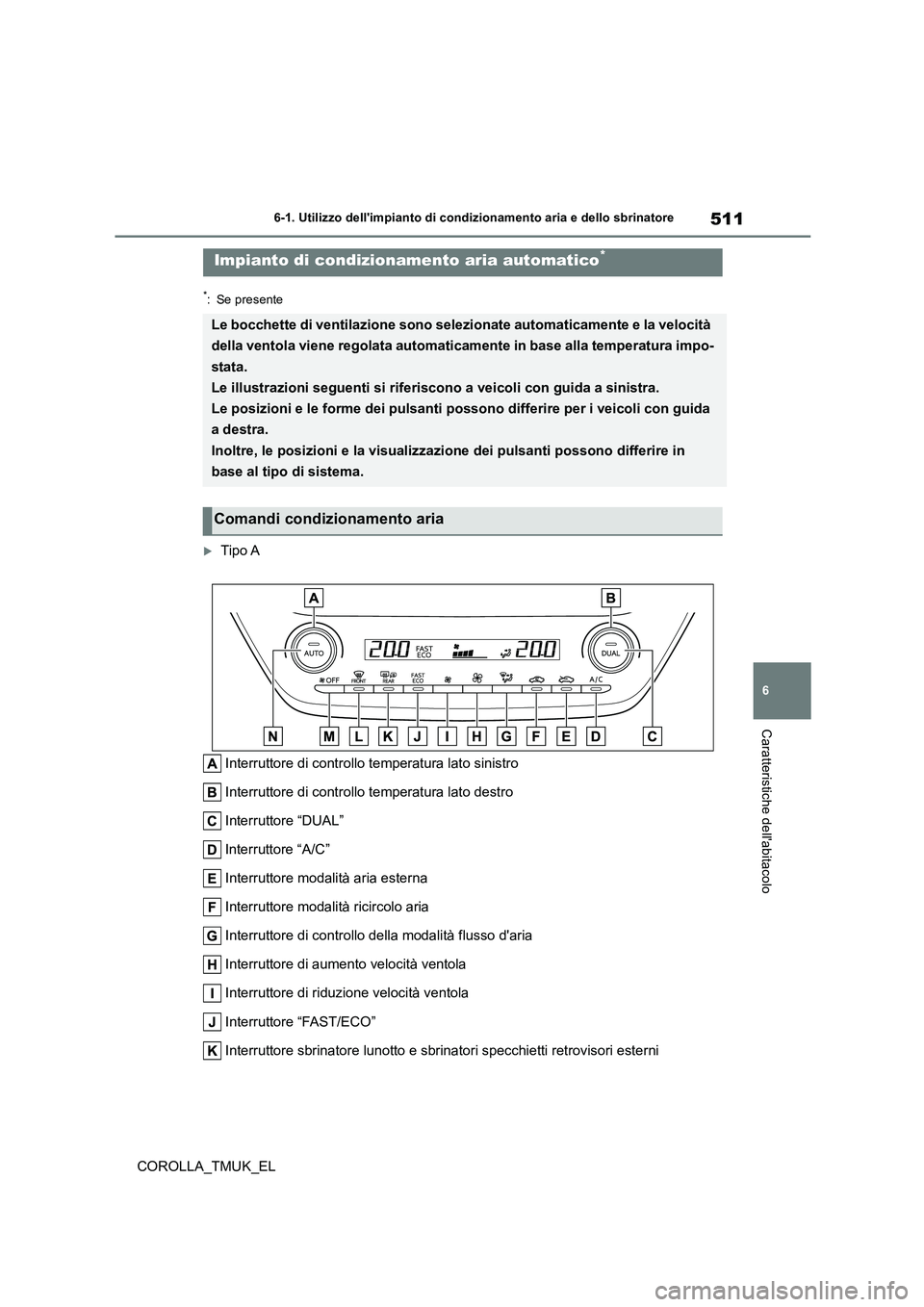

511
6
COROLLA_TMUK_EL
6-1. Utilizzo dell'impianto di condizionamento aria e dello sbrinatore
Caratteristiche dell'abitacolo
*: Se presente
Tipo A
Interruttore di controllo temperatura lato sinistro
Interruttore di controllo temperatura lato destro
Interruttore “DUAL”
Interruttore “A/C”
Interruttore modalità aria esterna
Interruttore modalità ricircolo aria
Interruttore di controllo della modalità flusso d'aria
Interruttore di aumento velocità ventola
Interruttore di riduzione velocità ventola
Interruttore “FAST/ECO”
Interruttore sbrinatore lunotto e sbrinatori specchietti retrovisori esterni
Impianto di condizionamento aria automatico*
Le bocchette di ventilazione sono selezionate automaticamente e la velocità
della ventola viene regolata automaticamente in base alla temperatura impo-
stata.
Le illustrazioni seguenti si riferiscono a veicoli con guida a sinistra.
Le posizioni e le forme dei pulsanti possono differire per i veicoli con guida
a destra.
Inoltre, le posizioni e la visualizzazione dei pulsanti possono differire in
base al tipo di sistema.
Comandi condizionamento aria

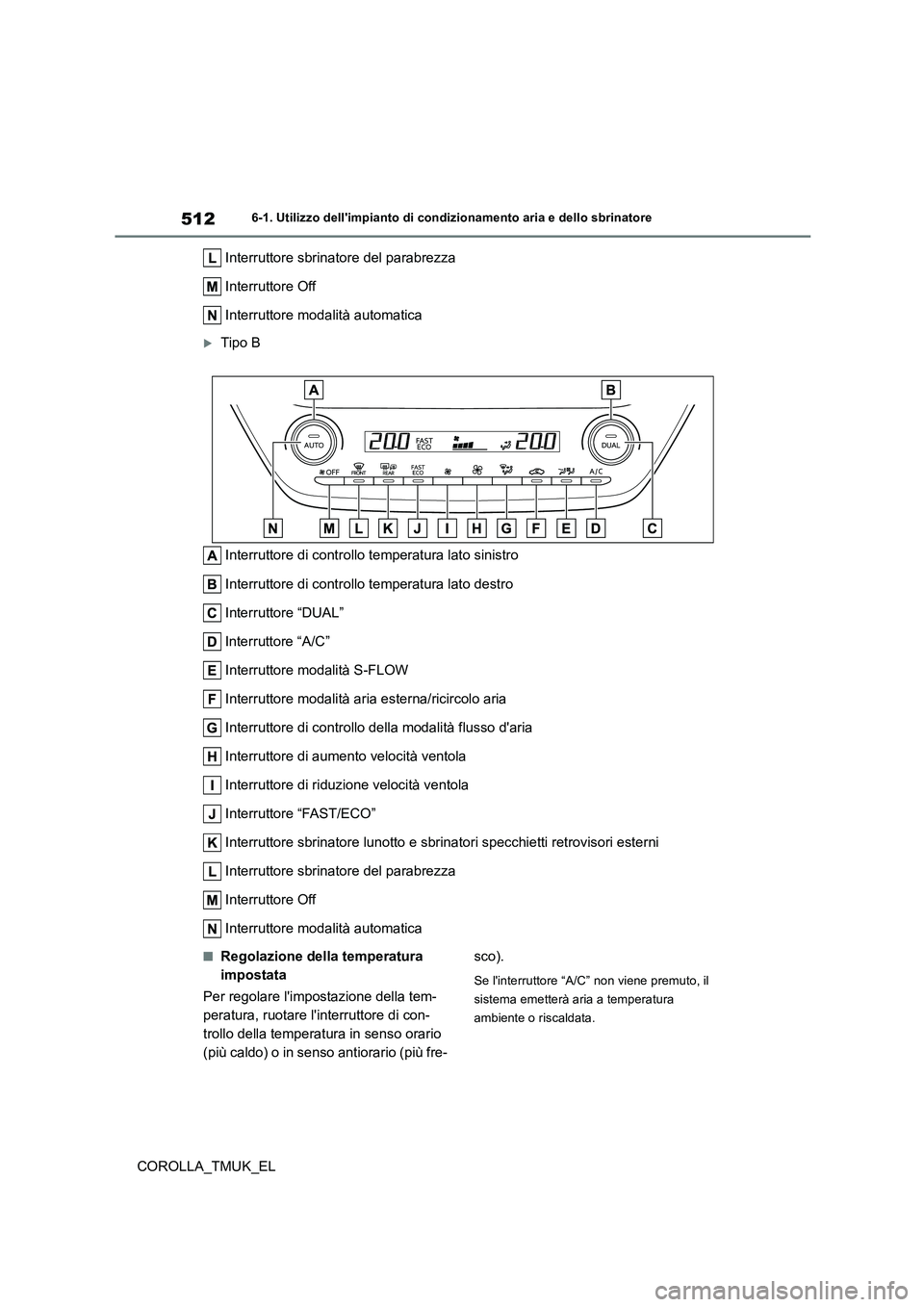

512
COROLLA_TMUK_EL
6-1. Utilizzo dell'impianto di condizionamento aria e dello sbrinatore
Interruttore sbrinatore del parabrezza
Interruttore Off
Interruttore modalità automatica
Tipo B
Interruttore di controllo temperatura lato sinistro
Interruttore di controllo temperatura lato destro
Interruttore “DUAL”
Interruttore “A/C”
Interruttore modalità S-FLOW
Interruttore modalità aria esterna/ricircolo aria
Interruttore di controllo della modalità flusso d'aria
Interruttore di aumento velocità ventola
Interruttore di riduzione velocità ventola
Interruttore “FAST/ECO”
Interruttore sbrinatore lunotto e sbrinatori specchietti retrovisori esterni
Interruttore sbrinatore del parabrezza
Interruttore Off
Interruttore modalità automatica
■Regolazione della temperatura
impostata
Per regolare l'impostazione della tem-
peratura, ruotare l'interruttore di con-
trollo della temperatura in senso orario
(più caldo) o in senso antiorario (più fre-
sco).
Se l'interruttore “A/C” non viene premuto, il
sistema emetterà aria a temperatura
ambiente o riscaldata.

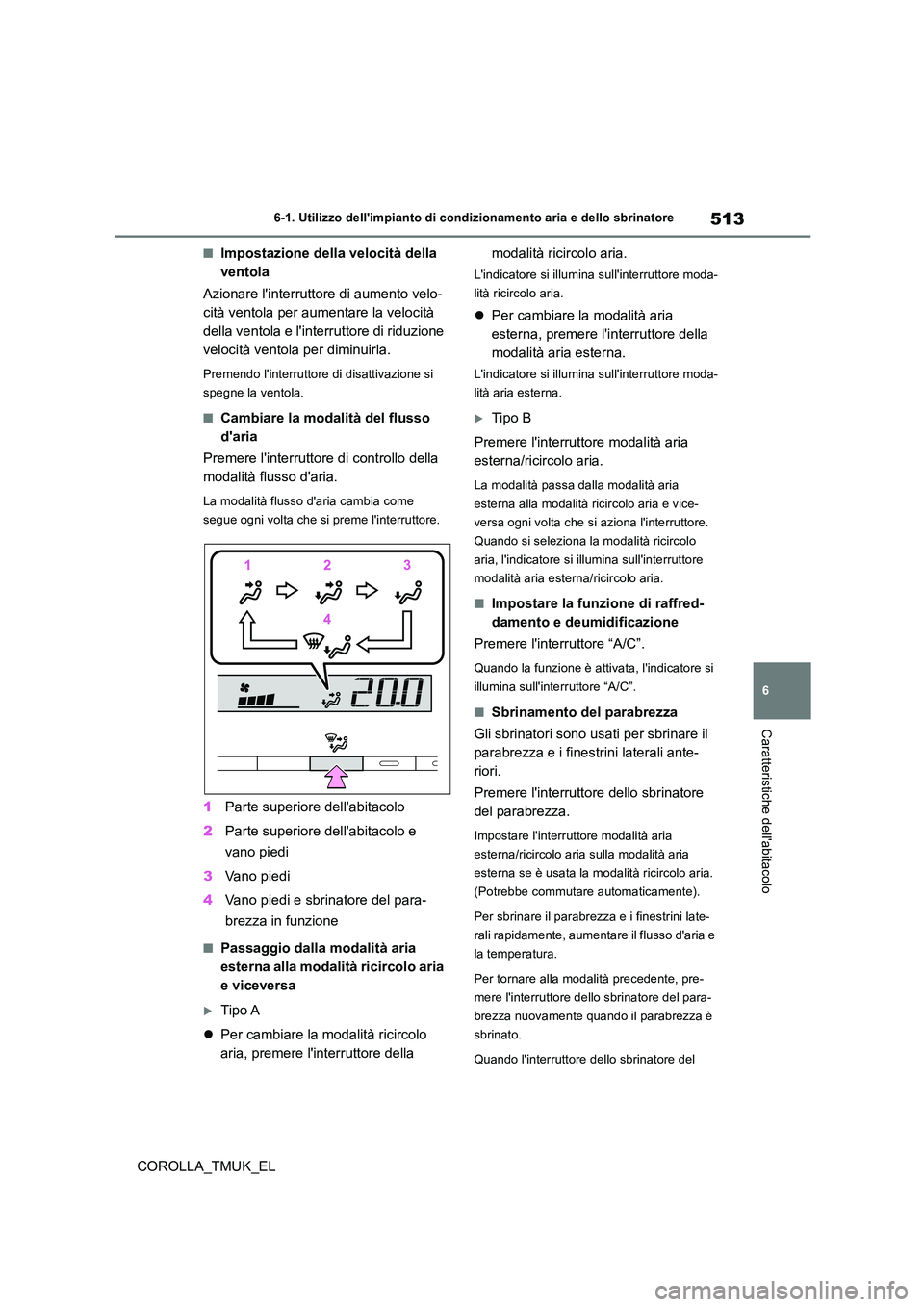

513
6
COROLLA_TMUK_EL
6-1. Utilizzo dell'impianto di condizionamento aria e dello sbrinatore
Caratteristiche dell'abitacolo
■Impostazione della velocità della
ventola
Azionare l'interruttore di aumento velo-
cità ventola per aumentare la velocità
della ventola e l'interruttore di riduzione
velocità ventola per diminuirla.
Premendo l'interruttore di disattivazione si
spegne la ventola.
■Cambiare la modalità del flusso
d'aria
Premere l'interruttore di controllo della
modalità flusso d'aria.
La modalità flusso d'aria cambia come
segue ogni volta che si preme l'interruttore.
1 Parte superiore dell'abitacolo
2 Parte superiore dell'abitacolo e
vano piedi
3 Vano piedi
4 Vano piedi e sbrinatore del para-
brezza in funzione
■Passaggio dalla modalità aria
esterna alla modalità ricircolo aria
e viceversa
Tipo A
 Per cambiare la modalità ricircolo
aria, premere l'interruttore della
modalità ricircolo aria.
L'indicatore si illumina sull'interruttore moda-
lità ricircolo aria.
 Per cambiare la modalità aria
esterna, premere l'interruttore della
modalità aria esterna.
L'indicatore si illumina sull'interruttore moda-
lità aria esterna.
Tipo B
Premere l'interruttore modalità aria
esterna/ricircolo aria.
La modalità passa dalla modalità aria
esterna alla modalità ricircolo aria e vice-
versa ogni volta che si aziona l'interruttore.
Quando si seleziona la modalità ricircolo
aria, l'indicatore si illumina sull'interruttore
modalità aria esterna/ricircolo aria.
■Impostare la funzione di raffred-
damento e deumidificazione
Premere l'interruttore “A/C”.
Quando la funzione è attivata, l'indicatore si
illumina sull'interruttore “A/C”.
■Sbrinamento del parabrezza
Gli sbrinatori sono usati per sbrinare il
parabrezza e i finestrini laterali ante-
riori.
Premere l'interruttore dello sbrinatore
del parabrezza.
Impostare l'interruttore modalità aria
esterna/ricircolo aria sulla modalità aria
esterna se è usata la modalità ricircolo aria.
(Potrebbe commutare automaticamente).
Per sbrinare il parabrezza e i finestrini late-
rali rapidamente, aumentare il flusso d'aria e
la temperatura.
Per tornare alla modalità precedente, pre-
mere l'interruttore dello sbrinatore del para-
brezza nuovamente quando il parabrezza è
sbrinato.
Quando l'interruttore dello sbrinatore del

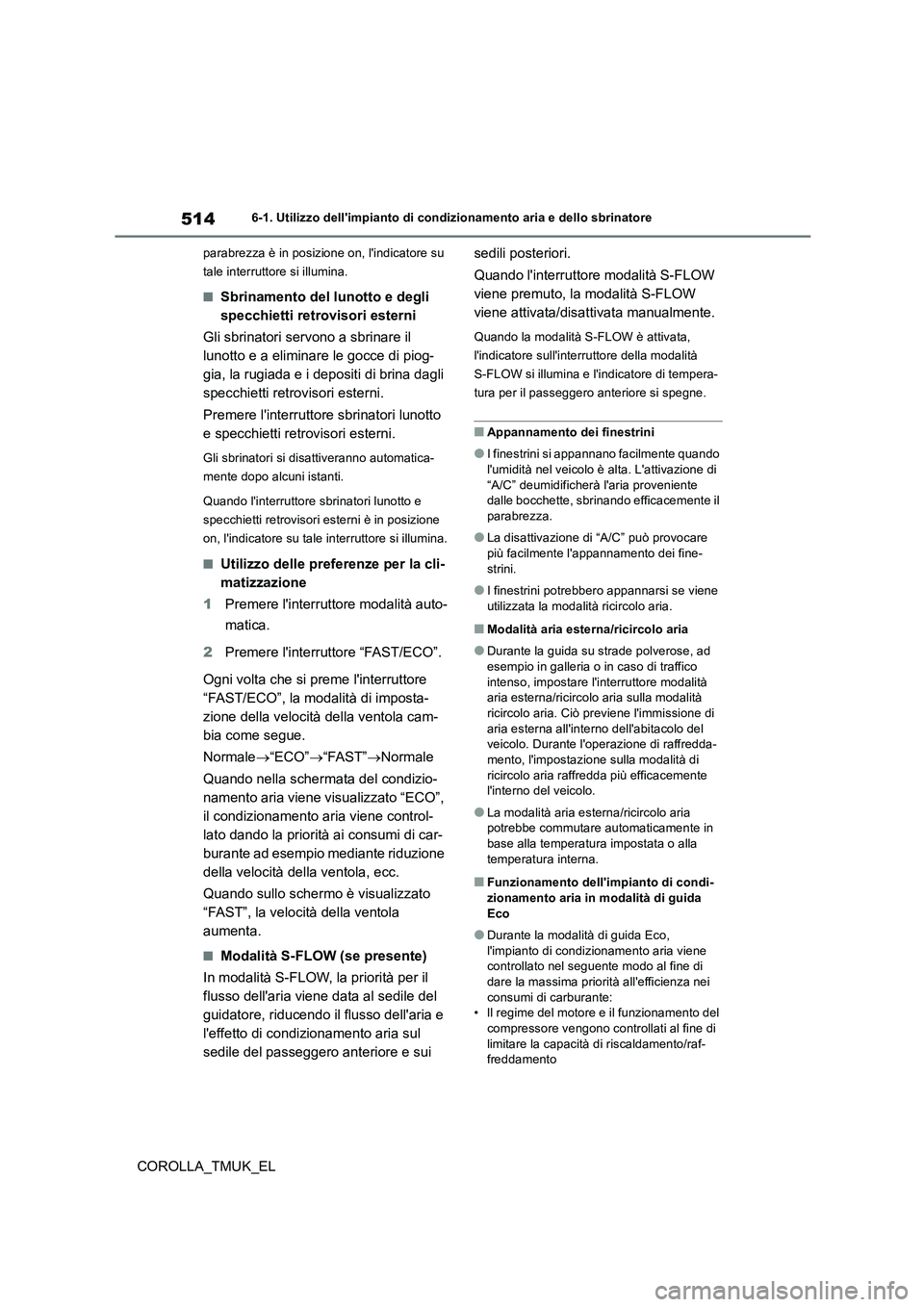

514
COROLLA_TMUK_EL
6-1. Utilizzo dell'impianto di condizionamento aria e dello sbrinatore
parabrezza è in posizione on, l'indicatore su
tale interruttore si illumina.
■Sbrinamento del lunotto e degli
specchietti retrovisori esterni
Gli sbrinatori servono a sbrinare il
lunotto e a eliminare le gocce di piog-
gia, la rugiada e i depositi di brina dagli
specchietti retrovisori esterni.
Premere l'interruttore sbrinatori lunotto
e specchietti retrovisori esterni.
Gli sbrinatori si disattiveranno automatica-
mente dopo alcuni istanti.
Quando l'interruttore sbrinatori lunotto e
specchietti retrovisori esterni è in posizione
on, l'indicatore su tale interruttore si illumina.
■Utilizzo delle preferenze per la cli-
matizzazione
1 Premere l'interruttore modalità auto-
matica.
2 Premere l'interruttore “FAST/ECO”.
Ogni volta che si preme l'interruttore
“FAST/ECO”, la modalità di imposta-
zione della velocità della ventola cam-
bia come segue.
Normale “ECO”“FAST”Normale
Quando nella schermata del condizio-
namento aria viene visualizzato “ECO”,
il condizionamento aria viene control-
lato dando la priorità ai consumi di car-
burante ad esempio mediante riduzione
della velocità della ventola, ecc.
Quando sullo schermo è visualizzato
“FAST”, la velocità della ventola
aumenta.
■Modalità S-FLOW (se presente)
In modalità S-FLOW, la priorità per il
flusso dell'aria viene data al sedile del
guidatore, riducendo il flusso dell'aria e
l'effetto di condizionamento aria sul
sedile del passeggero anteriore e sui
sedili posteriori.
Quando l'interruttore modalità S-FLOW
viene premuto, la modalità S-FLOW
viene attivata/disattivata manualmente.
Quando la modalità S-FLOW è attivata,
l'indicatore sull'interruttore della modalità
S-FLOW si illumina e l'indicatore di tempera-
tura per il passeggero anteriore si spegne.
■Appannamento dei finestrini
●I finestrini si appannano facilmente quando l'umidità nel veicolo è alta. L'attivazione di
“A/C” deumidificherà l'aria proveniente dalle bocchette, sbrinando efficacemente il parabrezza.
●La disattivazione di “A/C” può provocare più facilmente l'appannamento dei fine-
strini.
●I finestrini potrebbero appannarsi se viene
utilizzata la modalità ricircolo aria.
■Modalità aria esterna/ricircolo aria
●Durante la guida su strade polverose, ad
esempio in galleria o in caso di traffico intenso, impostare l'interruttore modalità aria esterna/ricircolo aria sulla modalità
ricircolo aria. Ciò previene l'immissione di aria esterna all'interno dell'abitacolo del veicolo. Durante l'operazione di raffredda-
mento, l'impostazione sulla modalità di ricircolo aria raffredda più efficacemente l'interno del veicolo.
●La modalità aria esterna/ricircolo aria potrebbe commutare automaticamente in
base alla temperatura impostata o alla temperatura interna.
■Funzionamento dell'impianto di condi-zionamento aria in modalità di guida
Eco
●Durante la modalità di guida Eco,
l'impianto di condizionamento aria viene controllato nel seguente modo al fine di dare la massima priorità all'efficienza nei
consumi di carburante: • Il regime del motore e il funzionamento del compressore vengono controllati al fine di
limitare la capacità di riscaldamento/raf- freddamento

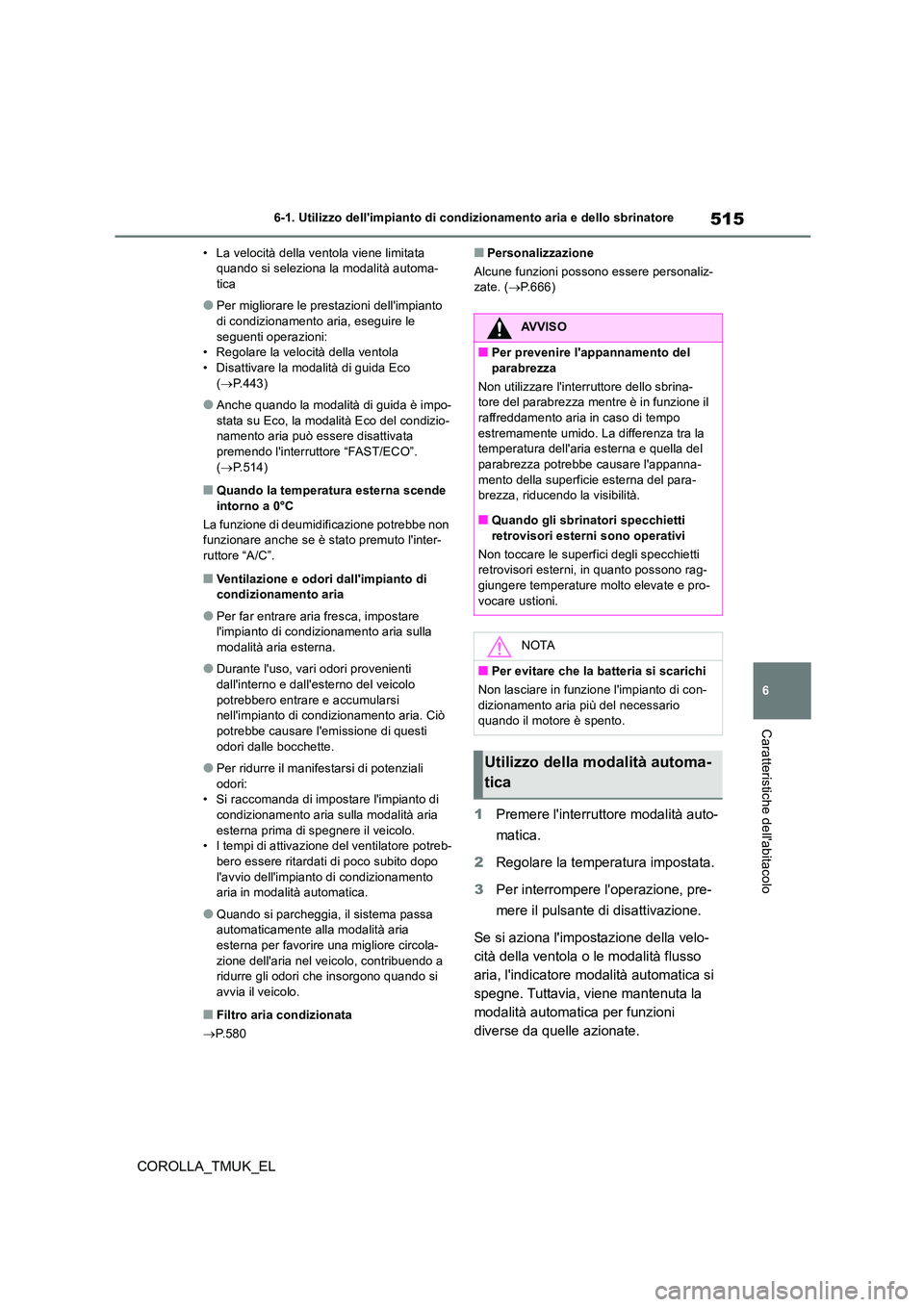

515
6
COROLLA_TMUK_EL
6-1. Utilizzo dell'impianto di condizionamento aria e dello sbrinatore
Caratteristiche dell'abitacolo
• La velocità della ventola viene limitata quando si seleziona la modalità automa-tica
●Per migliorare le prestazioni dell'impianto di condizionamento aria, eseguire le
seguenti operazioni: • Regolare la velocità della ventola• Disattivare la modalità di guida Eco
( P.443)
●Anche quando la modalità di guida è impo-
stata su Eco, la modalità Eco del condizio- namento aria può essere disattivata premendo l'interruttore “FAST/ECO”.
( P.514)
■Quando la temperatura esterna scende intorno a 0°C
La funzione di deumidificazione potrebbe non funzionare anche se è stato premuto l'inter-
ruttore “A/C”.
■Ventilazione e odori dall'impianto di condizionamento aria
●Per far entrare aria fresca, impostare l'impianto di condizionamento aria sulla modalità aria esterna.
●Durante l'uso, vari odori provenienti dall'interno e dall'esterno del veicolo
potrebbero entrare e accumularsi nell'impianto di condizionamento aria. Ciò potrebbe causare l'emissione di questi
odori dalle bocchette.
●Per ridurre il manifestarsi di potenziali
odori: • Si raccomanda di impostare l'impianto di condizionamento aria sulla modalità aria
esterna prima di spegnere il veicolo. • I tempi di attivazione del ventilatore potreb-bero essere ritardati di poco subito dopo
l'avvio dell'impianto di condizionamento aria in modalità automatica.
●Quando si parcheggia, il sistema passa automaticamente alla modalità aria esterna per favorire una migliore circola-
zione dell'aria nel veicolo, contribuendo a ridurre gli odori che insorgono quando si avvia il veicolo.
■Filtro aria condizionata
 P.580
■Personalizzazione
Alcune funzioni possono essere personaliz- zate. ( P.666)
1Premere l'interruttore modalità auto-
matica.
2 Regolare la temperatura impostata.
3 Per interrompere l'operazione, pre-
mere il pulsante di disattivazione.
Se si aziona l'impostazione della velo-
cità della ventola o le modalità flusso
aria, l'indicatore modalità automatica si
spegne. Tuttavia, viene mantenuta la
modalità automatica per funzioni
diverse da quelle azionate.
AVVISO
■Per prevenire l'appannamento del
parabrezza
Non utilizzare l'interruttore dello sbrina- tore del parabrezza mentre è in funzione il raffreddamento aria in caso di tempo
estremamente umido. La differenza tra la temperatura dell'aria esterna e quella del parabrezza potrebbe causare l'appanna-
mento della superficie esterna del para- brezza, riducendo la visibilità.
■Quando gli sbrinatori specchietti
retrovisori esterni sono operativi
Non toccare le superfici degli specchietti retrovisori esterni, in quanto possono rag-giungere temperature molto elevate e pro-
vocare ustioni.
NOTA
■Per evitare che la batteria si scarichi
Non lasciare in funzione l'impianto di con-
dizionamento aria più del necessario quando il motore è spento.
Utilizzo della modalità automa-
tica

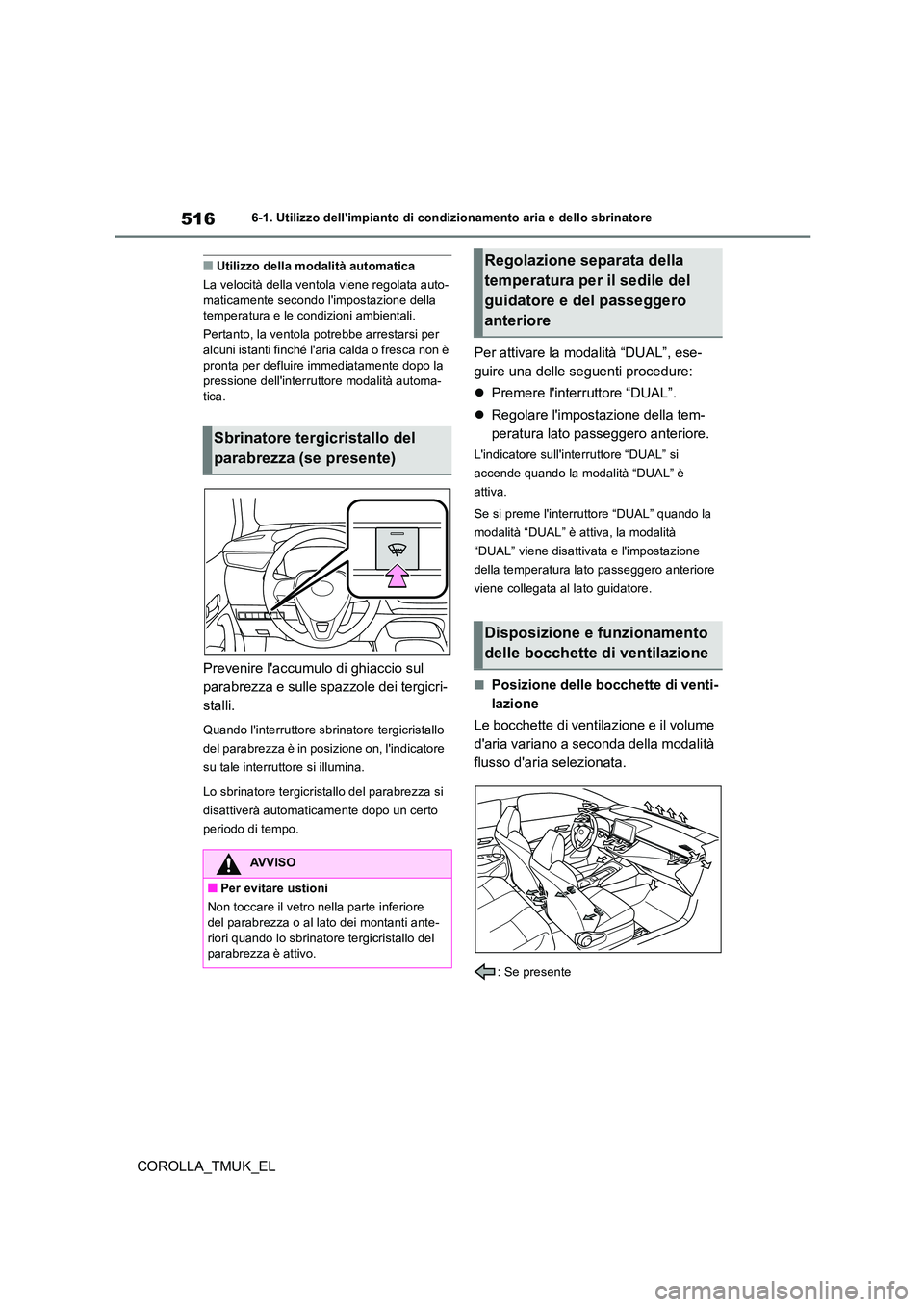

516
COROLLA_TMUK_EL
6-1. Utilizzo dell'impianto di condizionamento aria e dello sbrinatore
■Utilizzo della modalità automatica
La velocità della ventola viene regolata auto- maticamente secondo l'impostazione della temperatura e le condizioni ambientali.
Pertanto, la ventola potrebbe arrestarsi per
alcuni istanti finché l'aria calda o fresca non è pronta per defluire immediatamente dopo la pressione dell'interruttore modalità automa-
tica.
Prevenire l'accumulo di ghiaccio sul
parabrezza e sulle spazzole dei tergicri-
stalli.
Quando l'interruttore sbrinatore tergicristallo
del parabrezza è in posizione on, l'indicatore
su tale interruttore si illumina.
Lo sbrinatore tergicristallo del parabrezza si
disattiverà automaticamente dopo un certo
periodo di tempo.
Per attivare la modalità “DUAL”, ese-
guire una delle seguenti procedure:
 Premere l'interruttore “DUAL”.
 Regolare l'impostazione della tem-
peratura lato passeggero anteriore.
L'indicatore sull'interruttore “DUAL” si
accende quando la modalità “DUAL” è
attiva.
Se si preme l'interruttore “DUAL” quando la
modalità “DUAL” è attiva, la modalità
“DUAL” viene disattivata e l'impostazione
della temperatura lato passeggero anteriore
viene collegata al lato guidatore.
■Posizione delle bocchette di venti-
lazione
Le bocchette di ventilazione e il volume
d'aria variano a seconda della modalità
flusso d'aria selezionata.
: Se presente
Sbrinatore tergicristallo del
parabrezza (se presente)
AVVISO
■Per evitare ustioni
Non toccare il vetro nella parte inferiore
del parabrezza o al lato dei montanti ante- riori quando lo sbrinatore tergicristallo del parabrezza è attivo.
Regolazione separata della
temperatura per il sedile del
guidatore e del passeggero
anteriore
Disposizione e funzionamento
delle bocchette di ventilazione

517
6
COROLLA_TMUK_EL
6-1. Utilizzo dell'impianto di condizionamento aria e dello sbrinatore
Caratteristiche dell'abitacolo
■Regolazione della posizione e
dell'apertura e chiusura delle boc-
chette di ventilazione
Centrale anteriore
1 Flusso d'aria diretto a sinistra o a
destra, su o giù
2 Ruotare la manopola per aprire o
chiudere la bocchetta
Lato anteriore destro
1 Flusso d'aria diretto a sinistra o a
destra, su o giù
2 Aprire la bocchetta
3 Chiudere la bocchetta
Lato anteriore sinistro
1 Flusso d'aria diretto a sinistra o a
destra, su o giù
2 Chiudere la bocchetta
3 Aprire la bocchetta
Centro posteriore (se presente)
1 Flusso d'aria diretto a sinistra o a
destra, su o giù
2 Ruotare la manopola per aprire o
chiudere la bocchetta

518
COROLLA_TMUK_EL
6-1. Utilizzo dell'impianto di condizionamento aria e dello sbrinatore

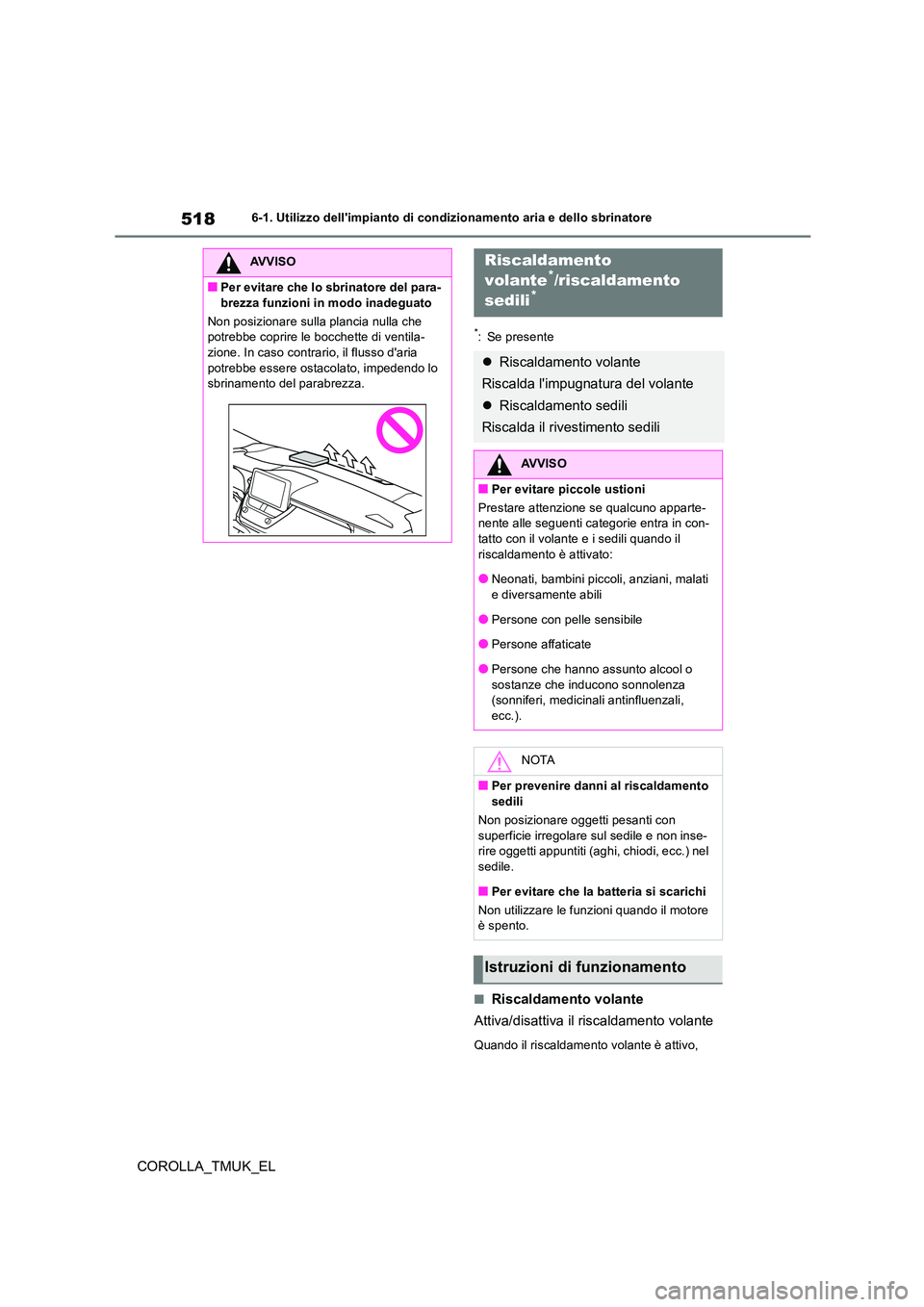

*: Se presente
■Riscaldamento volante
Attiva/disattiva il riscaldamento volante
Quando il riscaldamento volante è attivo,
AVVISO
■Per evitare che lo sbrinatore del para-
brezza funzioni in modo inadeguato
Non posizionare sulla plancia nulla che potrebbe coprire le bocchette di ventila-zione. In caso contrario, il flusso d'aria
potrebbe essere ostacolato, impedendo lo sbrinamento del parabrezza.
Riscaldamento
volante*/riscaldamento
sedili*
 Riscaldamento volante
Riscalda l'impugnatura del volante
 Riscaldamento sedili
Riscalda il rivestimento sedili
AVVISO
■Per evitare piccole ustioni
Prestare attenzione se qualcuno apparte- nente alle seguenti categorie entra in con-tatto con il volante e i sedili quando il
riscaldamento è attivato:
●Neonati, bambini piccoli, anziani, malati e diversamente abili
●Persone con pelle sensibile
●Persone affaticate
●Persone che hanno assunto alcool o
sostanze che inducono sonnolenza (sonniferi, medicinali antinfluenzali,
ecc.).
NOTA
■Per prevenire danni al riscaldamento sedili
Non posizionare oggetti pesanti con
superficie irregolare sul sedile e non inse- rire oggetti appuntiti (aghi, chiodi, ecc.) nel sedile.
■Per evitare che la batteria si scarichi
Non utilizzare le funzioni quando il motore è spento.
Istruzioni di funzionamento

519
6
COROLLA_TMUK_EL
6-1. Utilizzo dell'impianto di condizionamento aria e dello sbrinatore
Caratteristiche dell'abitacolo

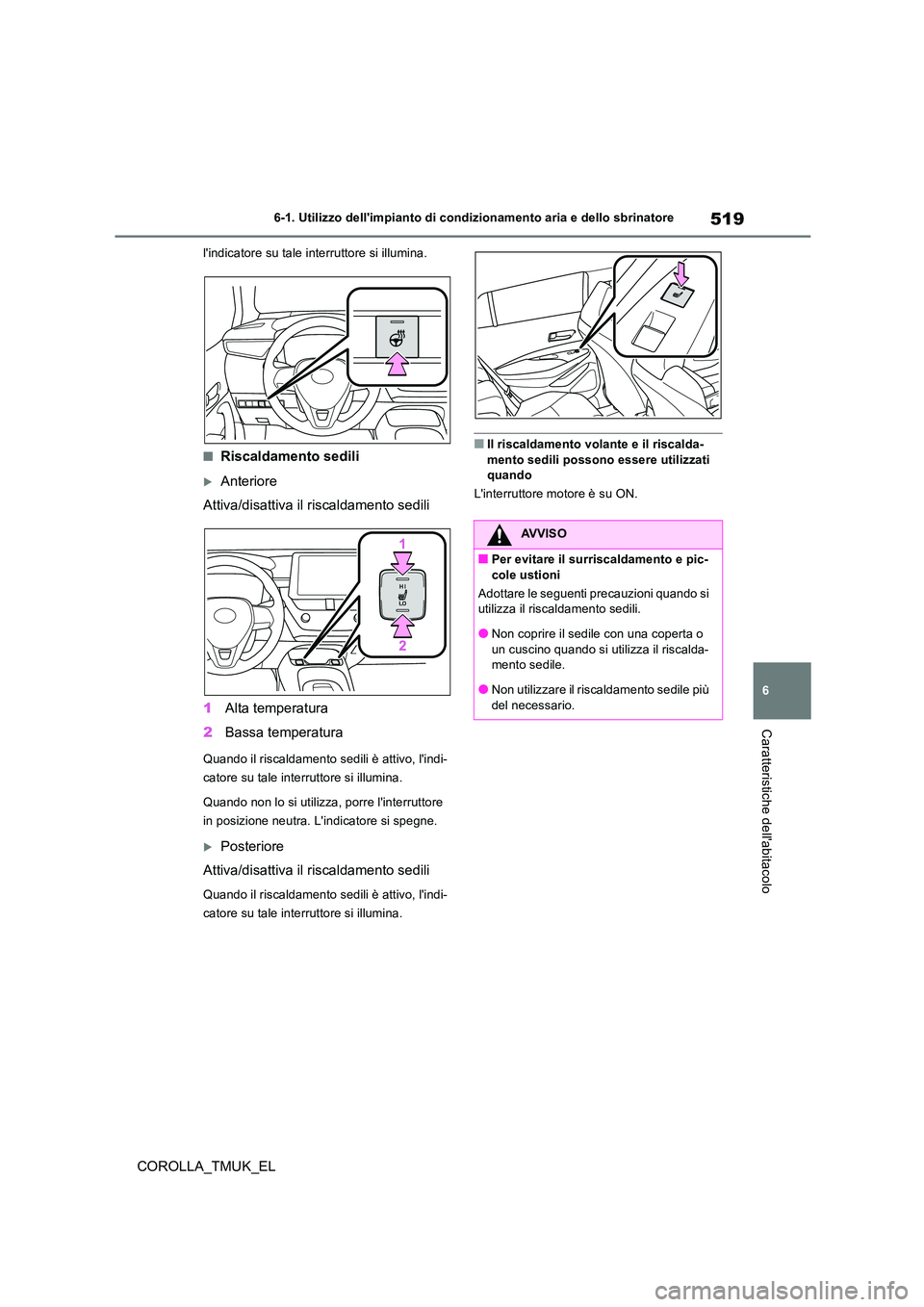

l'indicatore su tale interruttore si illumina.
■Riscaldamento sedili
Anteriore
Attiva/disattiva il riscaldamento sedili
1 Alta temperatura
2 Bassa temperatura
Quando il riscaldamento sedili è attivo, l'indi-
catore su tale interruttore si illumina.
Quando non lo si utilizza, porre l'interruttore
in posizione neutra. L'indicatore si spegne.
Posteriore
Attiva/disattiva il riscaldamento sedili
Quando il riscaldamento sedili è attivo, l'indi-
catore su tale interruttore si illumina.
■Il riscaldamento volante e il riscalda- mento sedili possono essere utilizzati quando
L'interruttore motore è su ON.
AVVISO
■Per evitare il surriscaldamento e pic- cole ustioni
Adottare le seguenti precauzioni quando si utilizza il riscaldamento sedili.
●Non coprire il sedile con una coperta o un cuscino quando si utilizza il riscalda-mento sedile.
●Non utilizzare il riscaldamento sedile più del necessario.

520
COROLLA_TMUK_EL

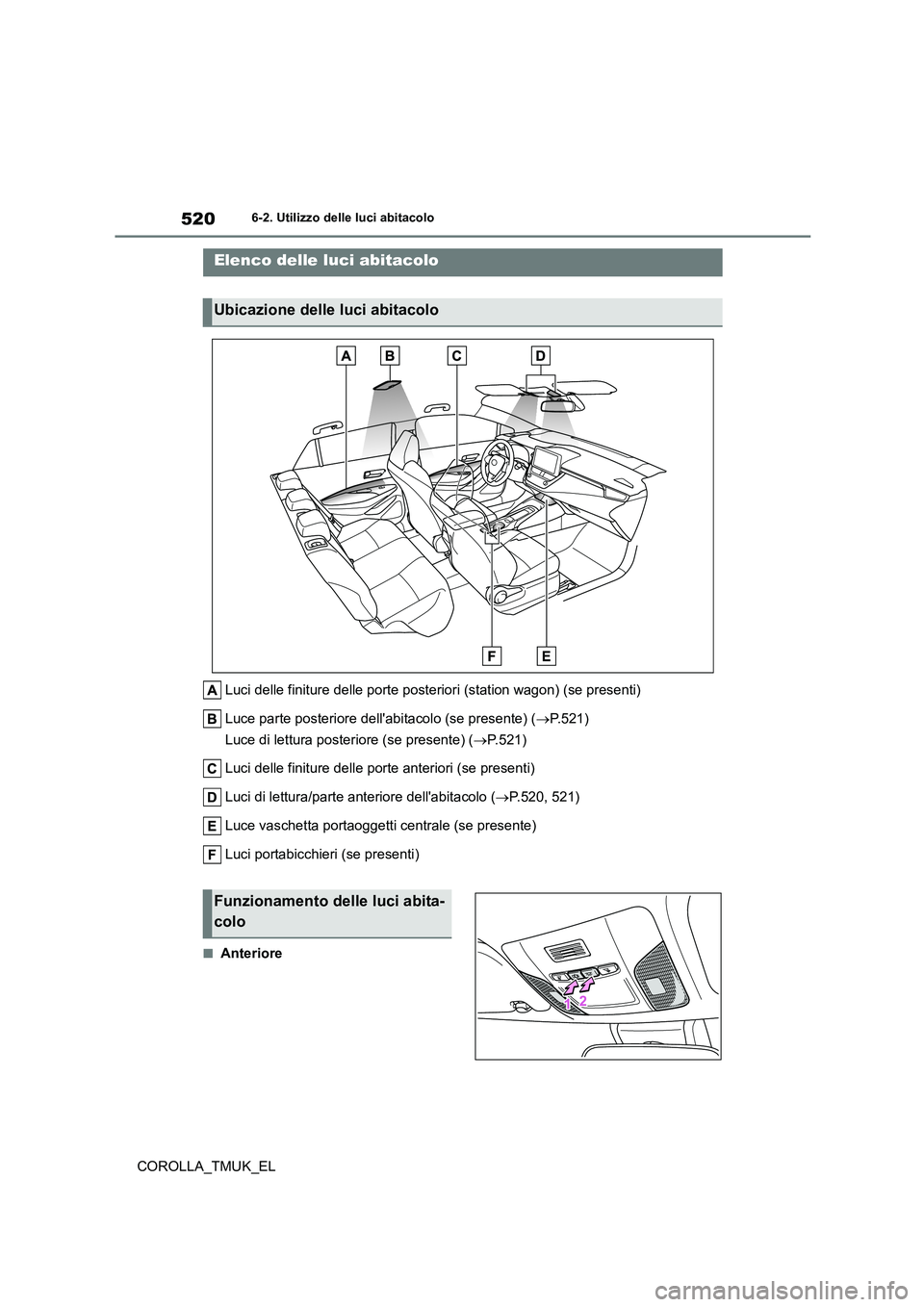

6-2. Utilizzo delle luci abitacolo
6-2.Utilizzo delle luci abitacolo
Luci delle finiture delle porte posteriori (station wagon) (se presenti)
Luce parte posteriore dell'abitacolo (se presente) ( P.521)
Luce di lettura posteriore (se presente) ( P.521)
Luci delle finiture delle porte anteriori (se presenti)
Luci di lettura/parte anteriore dell'abitacolo ( P.520, 521)
Luce vaschetta portaoggetti centrale (se presente)
Luci portabicchieri (se presenti)
■Anteriore
Elenco delle luci abitacolo
Ubicazione delle luci abitacolo
Funzionamento delle luci abita-
colo
