TOYOTA COROLLA HATCHBACK 2019 Manuale duso (in Italian)

541
6
COROLLA_TMUK_EL
6-4. Altre caratteristiche dell'abitacolo
Caratteristiche dell'abitacolo
■Per evitare che la batteria si scarichi
Se le luci di cortesia rimangono accese quando l'interruttore motore è in posizione OFF, le luci si spegneranno automaticamente
dopo 20 minuti.
Piegare il bracciolo per usarlo.
Una maniglia fissa installata sul tettuc-
cio può essere utilizzata per sostenersi
mentre si è seduti sul sedile.
I ganci appendiabiti sono dotati di mani-
glie fisse posteriori.
NOTA
■Per evitare che la batteria si scarichi
Non lasciare le luci di cortesia accese per lunghi periodi a motore spento.
Bracciolo (se presente)
NOTA
■Per evitare di danneggiare il brac-ciolo
Non caricare troppo il bracciolo.
Maniglie fisse
AVVISO
■Maniglia fissa
Non utilizzare la maniglia fissa quando si sale o si scende dal veicolo o quando ci si alza dal sedile.
NOTA
■Per prevenire danni alla maniglia fissa
Non appendere oggetti pesanti né posizio-
nare carichi pesanti sulla maniglia fissa.
Ganci appendiabiti

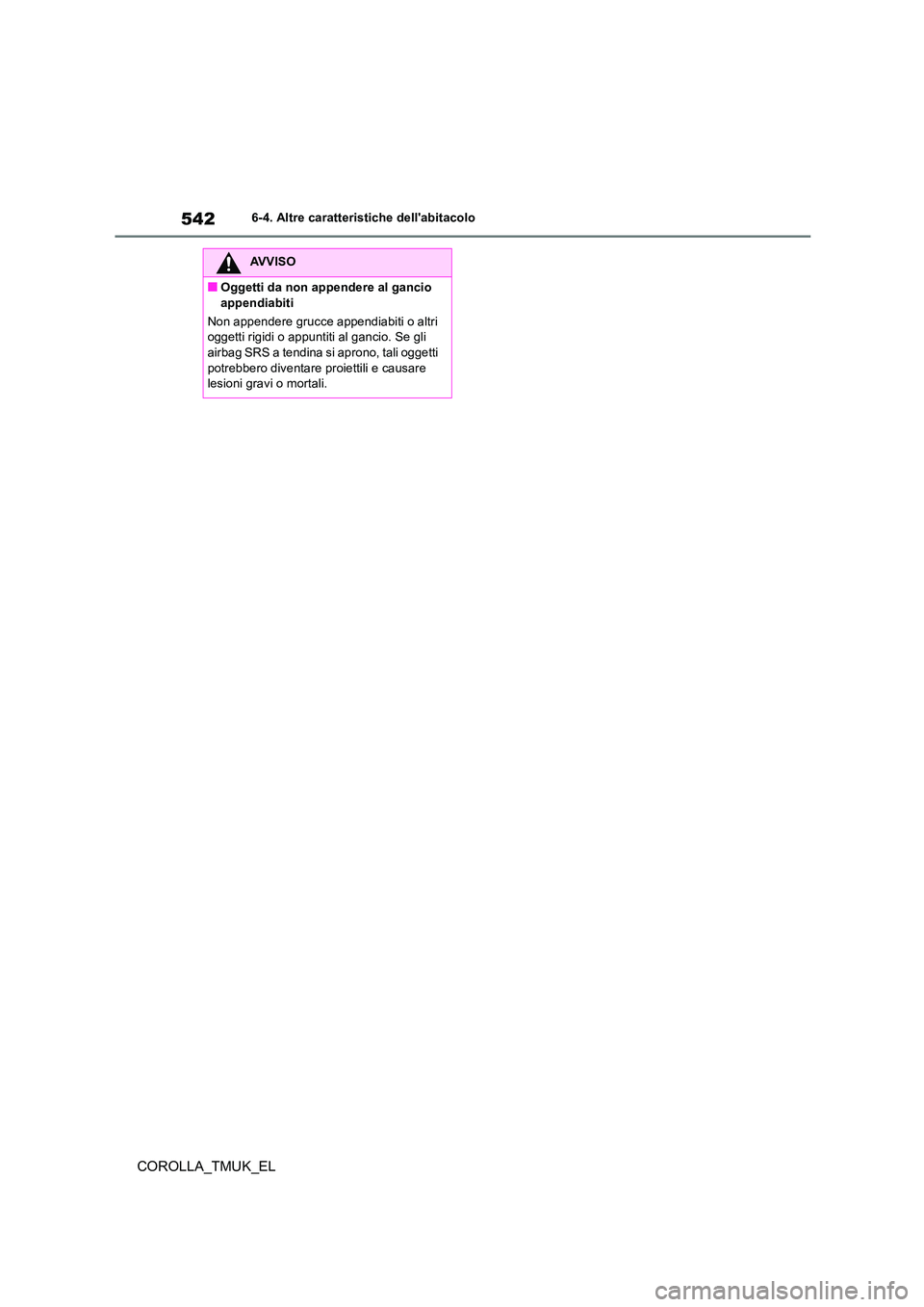

542
COROLLA_TMUK_EL
6-4. Altre caratteristiche dell'abitacolo
AVVISO
■Oggetti da non appendere al gancio
appendiabiti
Non appendere grucce appendiabiti o altri oggetti rigidi o appuntiti al gancio. Se gli airbag SRS a tendina si aprono, tali oggetti
potrebbero diventare proiettili e causare lesioni gravi o mortali.

7

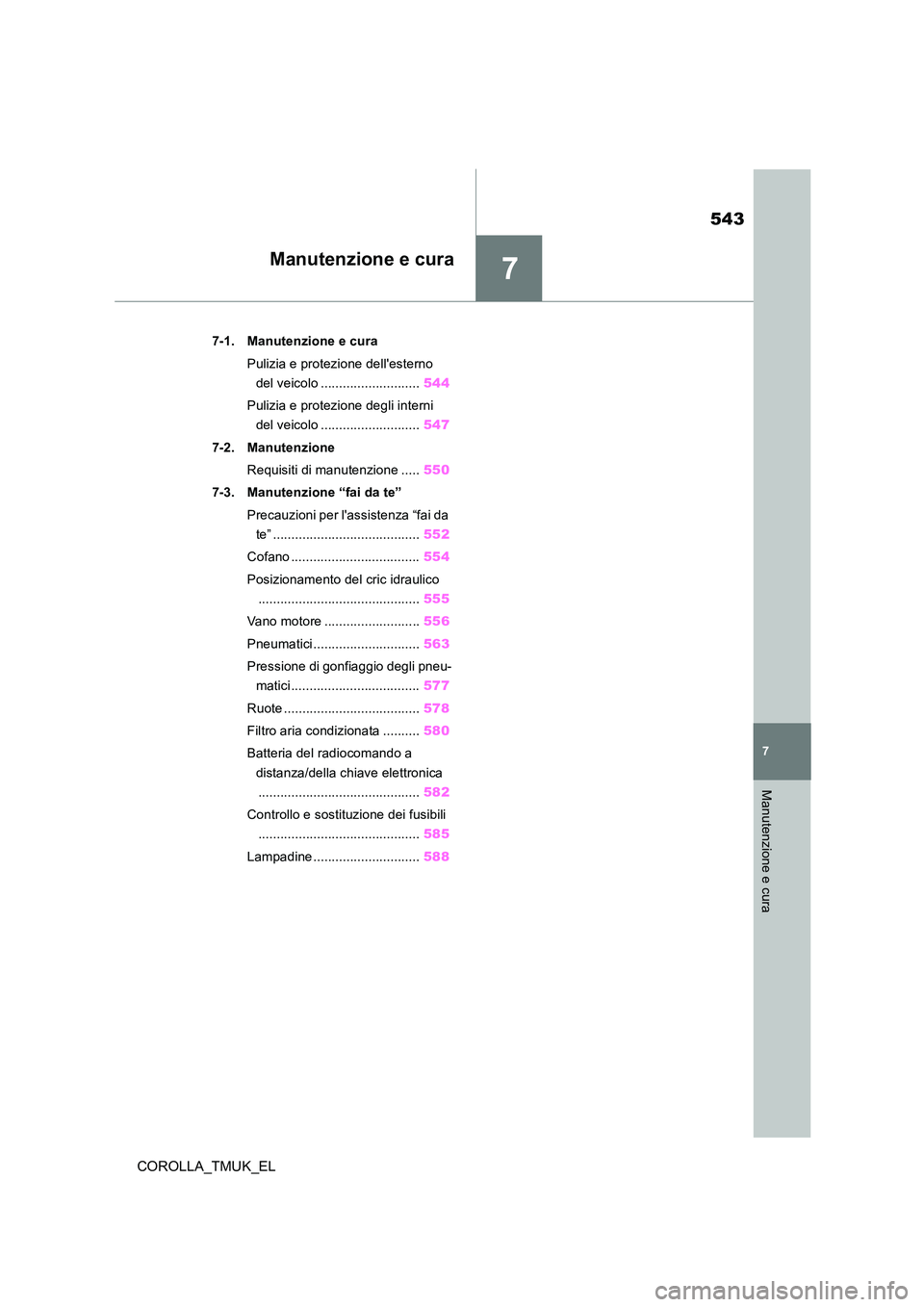

543
COROLLA_TMUK_EL
7
Manutenzione e cura
Manutenzione e cura
.7-1. Manutenzione e cura
Pulizia e protezione dell'esterno
del veicolo ........................... 544
Pulizia e protezione degli interni
del veicolo ........................... 547
7-2. Manutenzione
Requisiti di manutenzione ..... 550
7-3. Manutenzione “fai da te”
Precauzioni per l'assistenza “fai da
te” ........................................ 552
Cofano ................................... 554
Posizionamento del cric idraulico
............................................ 555
Vano motore .......................... 556
Pneumatici ............................. 563
Pressione di gonfiaggio degli pneu-
matici ................................... 577
Ruote ..................................... 578
Filtro aria condizionata .......... 580
Batteria del radiocomando a
distanza/della chiave elettronica
............................................ 582
Controllo e sostituzione dei fusibili
............................................ 585
Lampadine ............................. 588

544
COROLLA_TMUK_EL
7-1. Manutenzione e cura
7-1.Manutenz ion e e c ura
Agendo dalla parte superiore verso il
basso, spruzzare acqua sulla carroz-
zeria, gli alloggiamenti ruote e il sot-
toscocca del veicolo al fine di
rimuovere ogni traccia di sporco e
polvere.
 Lavare la carrozzeria utilizzando una
spugna o un panno morbido, come
una pelle di camoscio.
 Per i punti di difficile pulizia, usare un
sapone per auto e sciacquare
abbondantemente con acqua.
 Rimuovere i residui di acqua.
 Incerare il veicolo quando il rivesti-
mento impermeabile comincia a
deteriorarsi.
Se l'acqua non si imperla sulla superficie
lavata, applicare uno strato di cera quando
la carrozzeria è fredda.
■Impianti di autolavaggio automatico
●Prima di lavare il veicolo:
• Ripiegare gli specchietti. • Disattivare il sistema del portellone poste-riore elettrico. (se presente)
Iniziare il lavaggio dalla parte anteriore del
veicolo. Aprire gli specchietti prima di met-
tersi alla guida.
●Le spazzole utilizzate negli impianti di autolavaggio automatici potrebbero rigare e danneggiare la vernice del veicolo.
●In alcuni autolavaggi, lo spoiler posteriore potrebbe interferire con il funzionamento
della macchina. Ciò potrebbe impedire una pulizia accurata del veicolo o causare danni allo spoiler posteriore.
■Impianti di autolavaggio ad alta pres-
sione
Poiché l'acqua potrebbe entrare nell'abita- colo, non portare la punta dell'ugello nelle vicinanze degli spazi attorno alle porte o al
perimetro dei finestrini e non spruzzare que- ste zone con continuità.
■Quando si utilizza un impianto di auto-lavaggio (veicoli con sistema di aper-
tura/avviamento intelligente)
Se la maniglia della porta si bagna mentre la chiave elettronica si trova entro il raggio d'azione effettivo, la porta potrebbe bloccarsi
e sbloccarsi ripetutamente. In tal caso, svol- gere le seguenti procedure correttive per lavare il veicolo:
●Tenere la chiave a una distanza di 2 m o più dal veicolo durante il lavaggio dello
stesso. (Assicurarsi che la chiave non venga rubata).
●Impostare la chiave elettronica sulla moda-lità di risparmio batteria per disattivare il sistema di apertura/avviamento intelli-
gente. ( P.200)
■Cerchi in alluminio (se presenti)
●Rimuovere immediatamente qualsiasi trac-
cia di sporco utilizzando un detergente neutro.
●Sciacquare via il detergente con acqua subito dopo l'uso.
●Per proteggere la vernice da danni, assicu-rarsi di osservare le seguenti precauzioni.• Non usare detergenti acidi, alcalini o abra-
sivi • Non usare spazzole dure• Non usare detergenti sulle ruote quando
sono ad alta temperatura, ad esempio dopo la guida o il parcheggio in presenza di temperature elevate
■Paraurti
Non sfregare con detergenti abrasivi.
Pulizia e protezione
dell'esterno del veicolo
Eseguire la pulizia in modo appro-
priato a ciascun componente e il
relativo materiale.
Istruzioni di pulizia

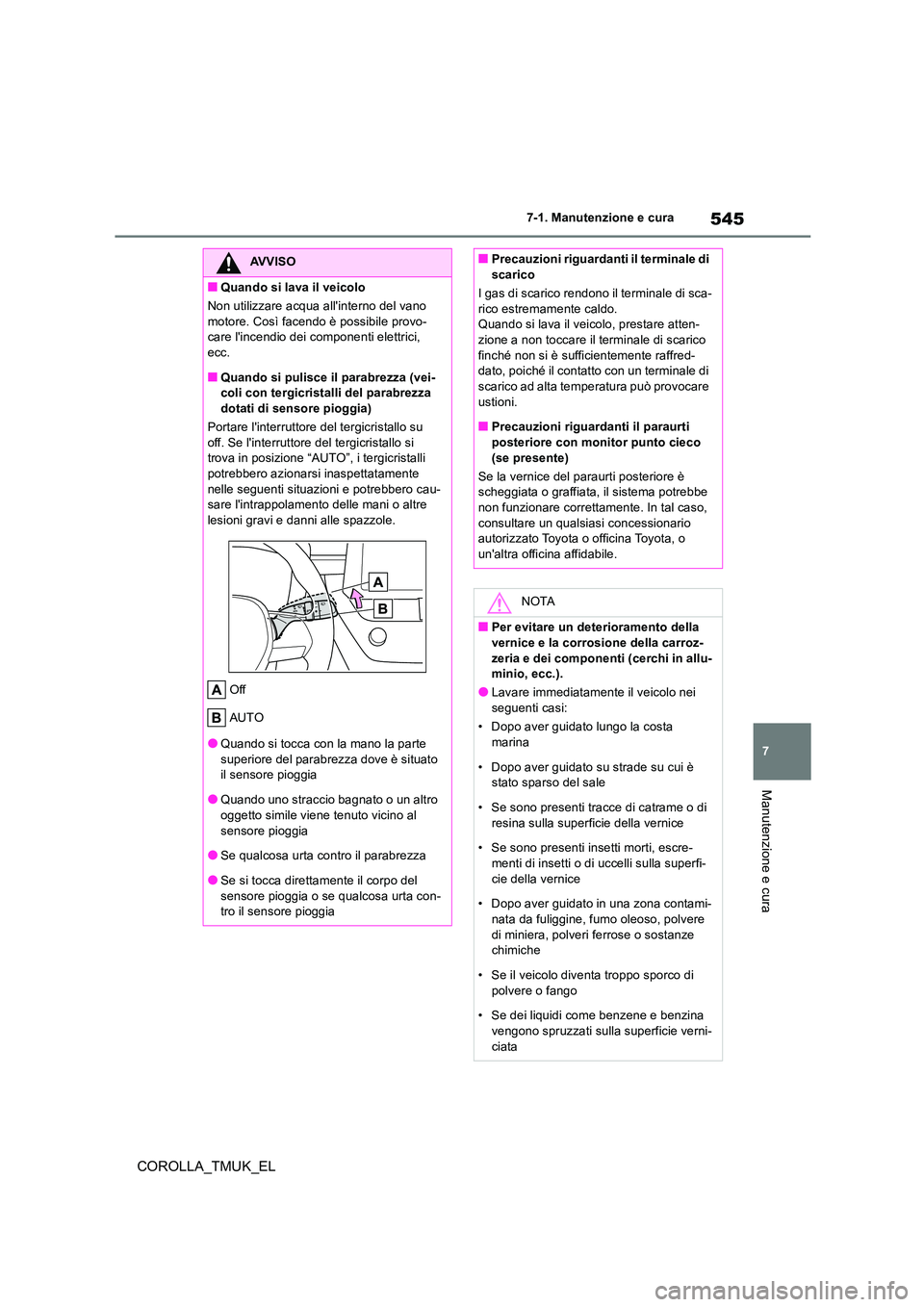

545
7
COROLLA_TMUK_EL
7-1. Manutenzione e cura
Manutenzione e cura
AVVISO
■Quando si lava il veicolo
Non utilizzare acqua all'interno del vano
motore. Così facendo è possibile provo- care l'incendio dei componenti elettrici, ecc.
■Quando si pulisce il parabrezza (vei-coli con tergicristalli del parabrezza dotati di sensore pioggia)
Portare l'interruttore del tergicristallo su
off. Se l'interruttore del tergicristallo si trova in posizione “AUTO”, i tergicristalli potrebbero azionarsi inaspettatamente
nelle seguenti situazioni e potrebbero cau- sare l'intrappolamento delle mani o altre lesioni gravi e danni alle spazzole.
Off
AUTO
●Quando si tocca con la mano la parte superiore del parabrezza dove è situato il sensore pioggia
●Quando uno straccio bagnato o un altro oggetto simile viene tenuto vicino al
sensore pioggia
●Se qualcosa urta contro il parabrezza
●Se si tocca direttamente il corpo del
sensore pioggia o se qualcosa urta con- tro il sensore pioggia
■Precauzioni riguardanti il terminale di scarico
I gas di scarico rendono il terminale di sca-
rico estremamente caldo. Quando si lava il veicolo, prestare atten-zione a non toccare il terminale di scarico
finché non si è sufficientemente raffred- dato, poiché il contatto con un terminale di scarico ad alta temperatura può provocare
ustioni.
■Precauzioni riguardanti il paraurti posteriore con monitor punto cieco
(se presente)
Se la vernice del paraurti posteriore è scheggiata o graffiata, il sistema potrebbe non funzionare correttamente. In tal caso,
consultare un qualsi asi concessionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.
NOTA
■Per evitare un deterioramento della
vernice e la corrosione della carroz- zeria e dei componenti (cerchi in allu-minio, ecc.).
●Lavare immediatamente il veicolo nei
seguenti casi:
• Dopo aver guidato lungo la costa marina
• Dopo aver guidato su strade su cui è stato sparso del sale
• Se sono presenti tracce di catrame o di
resina sulla superficie della vernice
• Se sono presenti insetti morti, escre- menti di insetti o di uccelli sulla superfi-
cie della vernice
• Dopo aver guidato in una zona contami- nata da fuliggine, fumo oleoso, polvere
di miniera, polveri ferrose o sostanze chimiche
• Se il veicolo diventa troppo sporco di
polvere o fango
• Se dei liquidi come benzene e benzina vengono spruzzati sulla superficie verni-
ciata

546
COROLLA_TMUK_EL
7-1. Manutenzione e cura
NOTA
●Se la vernice è scheggiata o graffiata,
farla riparare immediatamente.
●Per evitarne la corrosione, rimuovere lo sporco dalle ruote e, se è necessario
conservarle, riporle in un luogo con un basso livello di umidità.
■Pulizia delle luci esterne
●Lavare con cautela. Non usare sostanze
organiche né strofinare con una spaz- zola dura.Le superfici delle luci potrebbero dan-
neggiarsi.
●Non applicare la cera sulle superfici dei fari.
La cera può danneggiare le lenti.
■Per prevenire danni ai bracci dei ter- gicristalli del parabrezza
Quando si sollevano i bracci dei tergicri-
stalli dal parabrezza, occorre alzare dap- prima il braccio tergicristallo del lato guidatore e poi quello del passeggero.
Quando si riportano i tergicristalli nella loro posizione originale, farlo dapprima dal lato passeggero.
■Lavaggio del veicolo presso un auto-lavaggio automatico (veicoli con ter-
gicristalli del parabrezza dotati di sensore pioggia)
Portare l'interruttore del tergicristallo in posizione off. Se l'interruttore del tergicri-
stallo si trova in posizione “AUTO”, i tergi- cristalli potrebbero azi onarsi e le spazzole subire danni.
■Quando si utilizza un autolavaggio ad alta pressione
●Veicoli con impianto monitor retrovisore: Quando si lava il veicolo, non esporre
direttamente la telecamera o la zona cir- costante allo spruzzo di una lancia ad alta pressione. La forza applicata
dall'acqua ad alta pressione potrebbe causare il funzionamento anomalo del dispositivo.
●Non avvicinare la punta dell'ugello alle cuffie (con rivestimento realizzato in
gomma o in resina), ai connettori o alle parti seguenti. Le parti potrebbero subire danni se vengono in contatto con
acqua ad alta pressione.
• Parti legate alla trazione
• Parti dello sterzo
• Parti delle sospensioni
• Parti dei freni
●Mantenere l'ugello di lavaggio a una distanza di almeno 30 cm dalla carroz-
zeria del veicolo. In caso contrario, le parti in resina, quali modanature e paraurti, potrebbero deformarsi e venire
danneggiate. Inoltre, non dirigere conti- nuamente l'ugello verso la stessa posi-zione.
●Non spruzzare la parte inferiore del parabrezza in modo continuo. Qualora dovesse entrare acqua nella bocchetta
dell'impianto di condizionamento aria ubicata nelle vicinanze della parte infe-riore del parabrezza, l'impianto di condi-
zionamento aria potrebbe non funzionare correttamente.

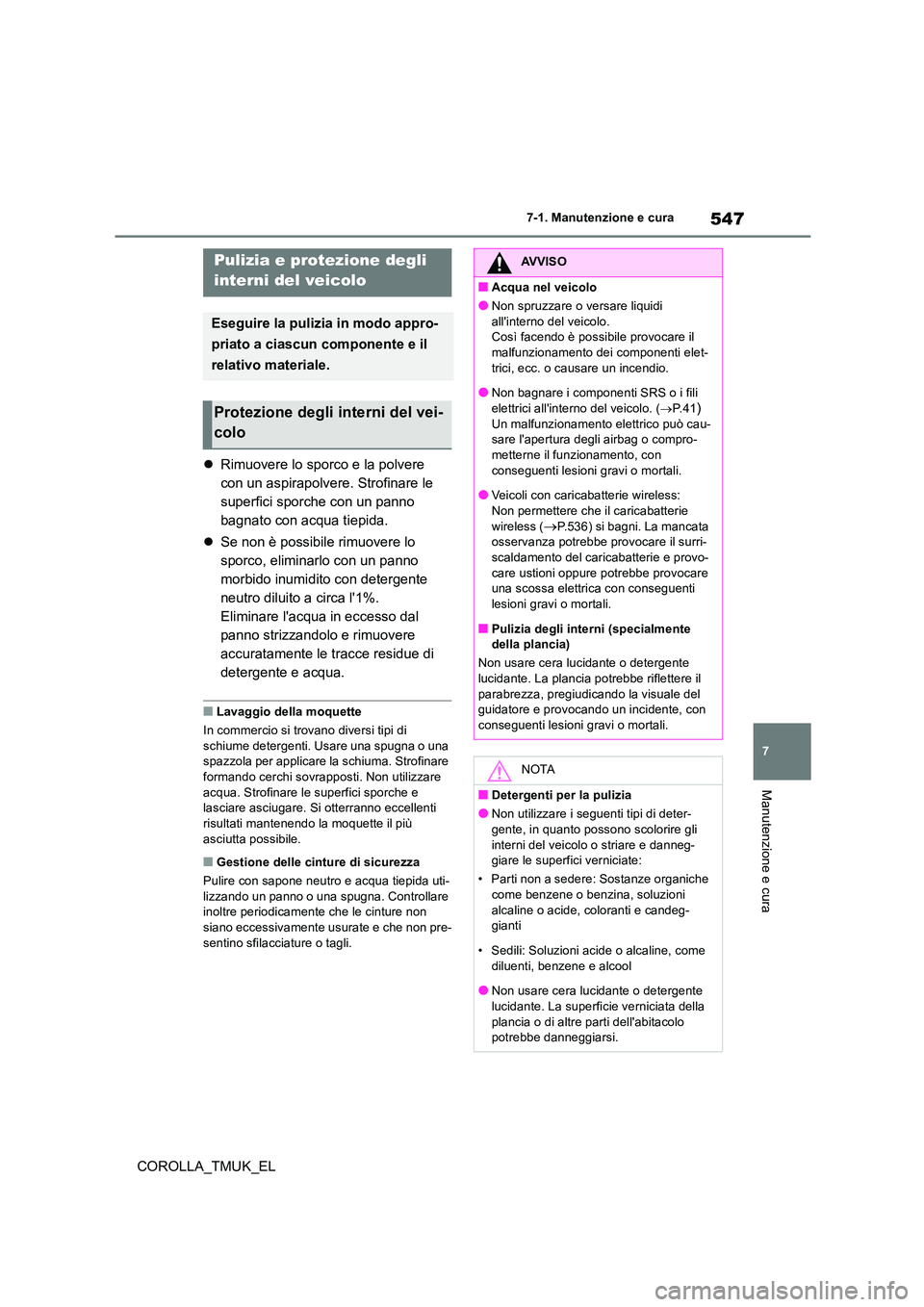

547
7
COROLLA_TMUK_EL
7-1. Manutenzione e cura
Manutenzione e cura
Rimuovere lo sporco e la polvere
con un aspirapolvere. Strofinare le
superfici sporche con un panno
bagnato con acqua tiepida.
 Se non è possibile rimuovere lo
sporco, eliminarlo con un panno
morbido inumidito con detergente
neutro diluito a circa l'1%.
Eliminare l'acqua in eccesso dal
panno strizzandolo e rimuovere
accuratamente le tracce residue di
detergente e acqua.
■Lavaggio della moquette
In commercio si trovano diversi tipi di
schiume detergenti. Usare una spugna o una spazzola per applicare la schiuma. Strofinare formando cerchi sovrapposti. Non utilizzare
acqua. Strofinare le superfici sporche e lasciare asciugare. Si otterranno eccellenti risultati mantenendo la moquette il più
asciutta possibile.
■Gestione delle cinture di sicurezza
Pulire con sapone neutro e acqua tiepida uti- lizzando un panno o una spugna. Controllare inoltre periodicamente che le cinture non
siano eccessivamente usurate e che non pre- sentino sfilacciature o tagli.
Pulizia e protezione degli
interni del veicolo
Eseguire la pulizia in modo appro-
priato a ciascun componente e il
relativo materiale.
Protezione degli interni del vei-
colo
AVVISO
■Acqua nel veicolo
●Non spruzzare o versare liquidi
all'interno del veicolo. Così facendo è possibile provocare il malfunzionamento dei componenti elet-
trici, ecc. o causare un incendio.
●Non bagnare i componenti SRS o i fili elettrici all'interno del veicolo. ( P. 4 1)
Un malfunzionamento elettrico può cau- sare l'apertura degli airbag o compro-metterne il funzionamento, con
conseguenti lesioni gravi o mortali.
●Veicoli con caricabatterie wireless: Non permettere che il caricabatterie
wireless (P.536) si bagni. La mancata osservanza potrebbe provocare il surri-scaldamento del caricabatterie e provo-
care ustioni oppure potrebbe provocare una scossa elettrica con conseguenti lesioni gravi o mortali.
■Pulizia degli interni (specialmente della plancia)
Non usare cera lucidante o detergente lucidante. La plancia potrebbe riflettere il
parabrezza, pregiudicando la visuale del guidatore e provocando un incidente, con
conseguenti lesioni gravi o mortali.
NOTA
■Detergenti per la pulizia
●Non utilizzare i seguenti tipi di deter- gente, in quanto possono scolorire gli
interni del veicolo o striare e danneg- giare le superfici verniciate:
• Parti non a sedere: Sostanze organiche come benzene o benzina, soluzioni
alcaline o acide, coloranti e candeg- gianti
• Sedili: Soluzioni acide o alcaline, come
diluenti, benzene e alcool
●Non usare cera lucidante o detergente lucidante. La superficie verniciata della
plancia o di altre parti dell'abitacolo potrebbe danneggiarsi.

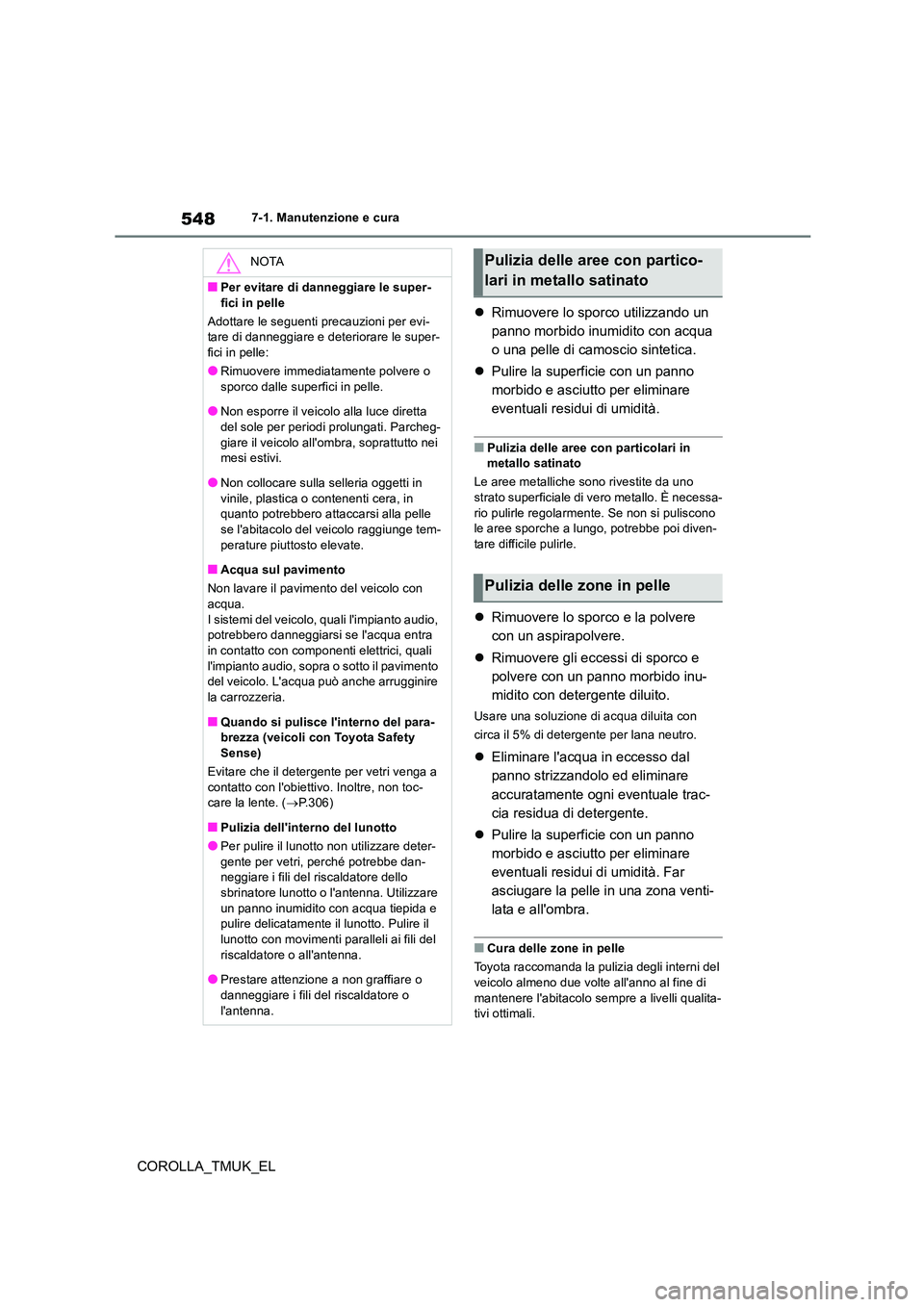

548
COROLLA_TMUK_EL
7-1. Manutenzione e cura
Rimuovere lo sporco utilizzando un
panno morbido inumidito con acqua
o una pelle di camoscio sintetica.
 Pulire la superficie con un panno
morbido e asciutto per eliminare
eventuali residui di umidità.
■Pulizia delle aree con particolari in metallo satinato
Le aree metalliche sono rivestite da uno strato superficiale di vero metallo. È necessa-
rio pulirle regolarmente. Se non si puliscono le aree sporche a lungo, potrebbe poi diven-tare difficile pulirle.
 Rimuovere lo sporco e la polvere
con un aspirapolvere.
 Rimuovere gli eccessi di sporco e
polvere con un panno morbido inu-
midito con detergente diluito.
Usare una soluzione di acqua diluita con
circa il 5% di detergente per lana neutro.
 Eliminare l'acqua in eccesso dal
panno strizzandolo ed eliminare
accuratamente ogni eventuale trac-
cia residua di detergente.
 Pulire la superficie con un panno
morbido e asciutto per eliminare
eventuali residui di umidità. Far
asciugare la pelle in una zona venti-
lata e all'ombra.
■Cura delle zone in pelle
Toyota raccomanda la pulizia degli interni del
veicolo almeno due volte all'anno al fine di mantenere l'abitacolo sempre a livelli qualita-tivi ottimali.
NOTA
■Per evitare di danneggiare le super-
fici in pelle
Adottare le seguenti precauzioni per evi- tare di danneggiare e deteriorare le super-fici in pelle:
●Rimuovere immediatamente polvere o
sporco dalle superfici in pelle.
●Non esporre il veicolo alla luce diretta del sole per periodi prolungati. Parcheg-
giare il veicolo all'ombra, soprattutto nei mesi estivi.
●Non collocare sulla selleria oggetti in
vinile, plastica o contenenti cera, in quanto potrebbero attaccarsi alla pelle se l'abitacolo del veicolo raggiunge tem-
perature piuttosto elevate.
■Acqua sul pavimento
Non lavare il pavimento del veicolo con acqua.
I sistemi del veicolo, quali l'impianto audio, potrebbero danneggiarsi se l'acqua entra in contatto con componenti elettrici, quali
l'impianto audio, sopra o sotto il pavimento del veicolo. L'acqua può anche arrugginire la carrozzeria.
■Quando si pulisce l'interno del para-brezza (veicoli con Toyota Safety
Sense)
Evitare che il detergente per vetri venga a contatto con l'obiettivo. Inoltre, non toc-care la lente. ( P.306)
■Pulizia dell'interno del lunotto
●Per pulire il lunotto non utilizzare deter- gente per vetri, perché potrebbe dan-neggiare i fili del riscaldatore dello
sbrinatore lunotto o l'antenna. Utilizzare un panno inumidito con acqua tiepida e pulire delicatamente il lunotto. Pulire il
lunotto con movimenti paralleli ai fili del riscaldatore o all'antenna.
●Prestare attenzione a non graffiare o
danneggiare i fili del riscaldatore o l'antenna.
Pulizia delle aree con partico-
lari in metallo satinato
Pulizia delle zone in pelle

549
7
COROLLA_TMUK_EL
7-1. Manutenzione e cura
Manutenzione e cura

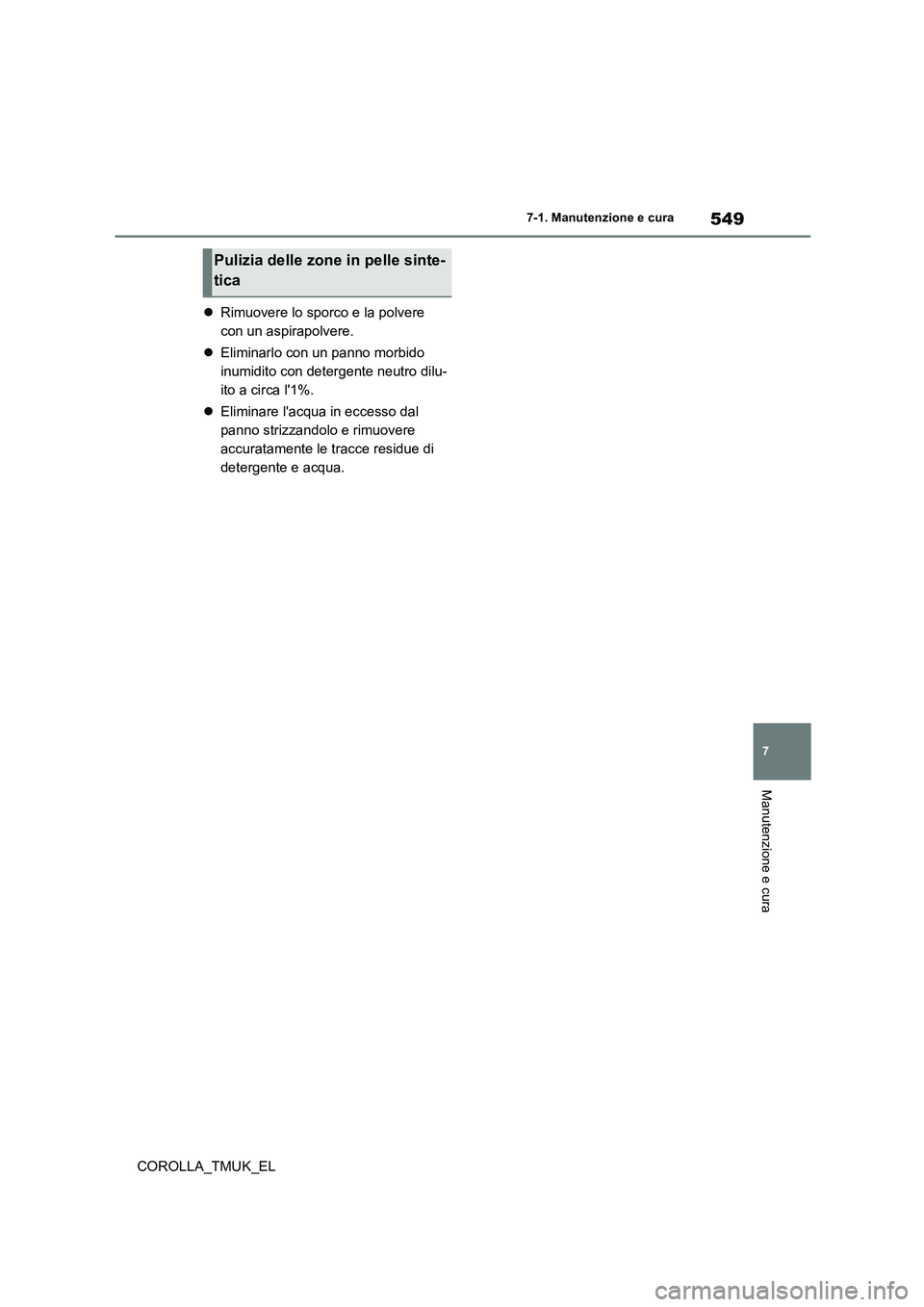

Rimuovere lo sporco e la polvere
con un aspirapolvere.
 Eliminarlo con un panno morbido
inumidito con detergente neutro dilu-
ito a circa l'1%.
 Eliminare l'acqua in eccesso dal
panno strizzandolo e rimuovere
accuratamente le tracce residue di
detergente e acqua.
Pulizia delle zone in pelle sinte-
tica

550
COROLLA_TMUK_EL
7-2. Manutenzione
7-2.Manutenz ion e
■A chi rivolgersi per la manutenzione?
Allo scopo di mantenere il veicolo nelle migliori condizioni, Toyota raccomanda di far eseguire tutte le operazioni di manutenzione,
oltre alle altre ispezioni e riparazioni, da un concessionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile. Per gli
interventi di riparazione e manutenzione coperti da garanzia, contattare un concessio-nario autorizzato Toyota o officina, che utiliz-
zerà ricambi originali Toyota per qualsiasi problema si dovesse incontrare. Anche per le riparazioni e le manutenzioni fuori garanzia vi
sono dei vantaggi nell'utilizzare i concessio- nari autorizzati Toyota o le officine, in quanto come membri della rete Toyota sapranno for-
nire la migliore assistenza in ogni situazione.
Il concessionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile, effettuerà sul veicolo tutte le manutenzioni program-
mate in modo affidabile ed economico, grazie alla propria esperienza sui veicoli Toyota.
La manutenzione programmata deve
essere effettuata a intervalli specifici in
base al programma di manutenzione.
Per conoscere tutti i dettagli del programma
di manutenzione, leggere il “Libretto di Assi-
stenza Toyota” o il “Libretto Garanzia
To y o t a ” .
Cos'è la manutenzione “fai da te”?
Molti degli interventi di manutenzione sono
facili e possono essere eseguiti autonoma-
mente, purché si possieda un minimo di
esperienza in ambito meccanico e alcuni
attrezzi automobilistici di base.
Va ricordato, però, che alcuni interventi di
manutenzione richiedono attrezzi speciali e
abilità specifiche. In tal caso, gli interventi
dovranno essere eseguiti preferibilmente da
tecnici qualificati. Anche per i meccanici “fai
da te” con una certa esperienza, si racco-
manda di far eseguire i lavori di riparazione
e manutenzione da un qualsiasi concessio-
nario autorizzato Toyota o officina Toyota, o
un'altra officina affidabile. Qualsiasi conces-
sionario autorizzato Toyota o officina terrà
un registro degli interventi di manutenzione,
che potrebbe rivelarsi utile per eventuali
necessità di interventi in garanzia. Se si pre-
ferisce incaricare un professionista qualifi-
cato e attrezzato diverso da un'officina
autorizzata Toyota della riparazione o manu-
tenzione del proprio veicolo, si raccomanda
di richiedere comunque la compilazione di
un registro di manutenzione.
■Il veicolo necessita di riparazioni?
Fare attenzione a eventuali cambiamenti di prestazioni e rumori, nonché ai suggerimenti
visivi che indicano la necessità di un inter-
Requisiti di manutenzione
Per garantire una guida sicura ed
economica, sono essenziali una
cura quotidiana e una manuten-
zione regolare. Toyota racco-
manda la manutenzione seguente.
AVVISO
■Se il veicolo non viene sottoposto a
una manutenzione adeguata
Una manutenzione non adeguata potrebbe comportare seri danni al veicolo e possibili gravi lesioni personali anche
mortali.
■Gestione della batteria
I poli e i terminali della batteria e relativi accessori contengono piombo e composti
di piombo, elementi noti come cause di danni al cervello. Dopo il contatto, lavarsi le mani. ( P.560)
Manutenzione programmata
Manutenzione “fai da te”
