4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
COROLLA HV_TMUK_EM

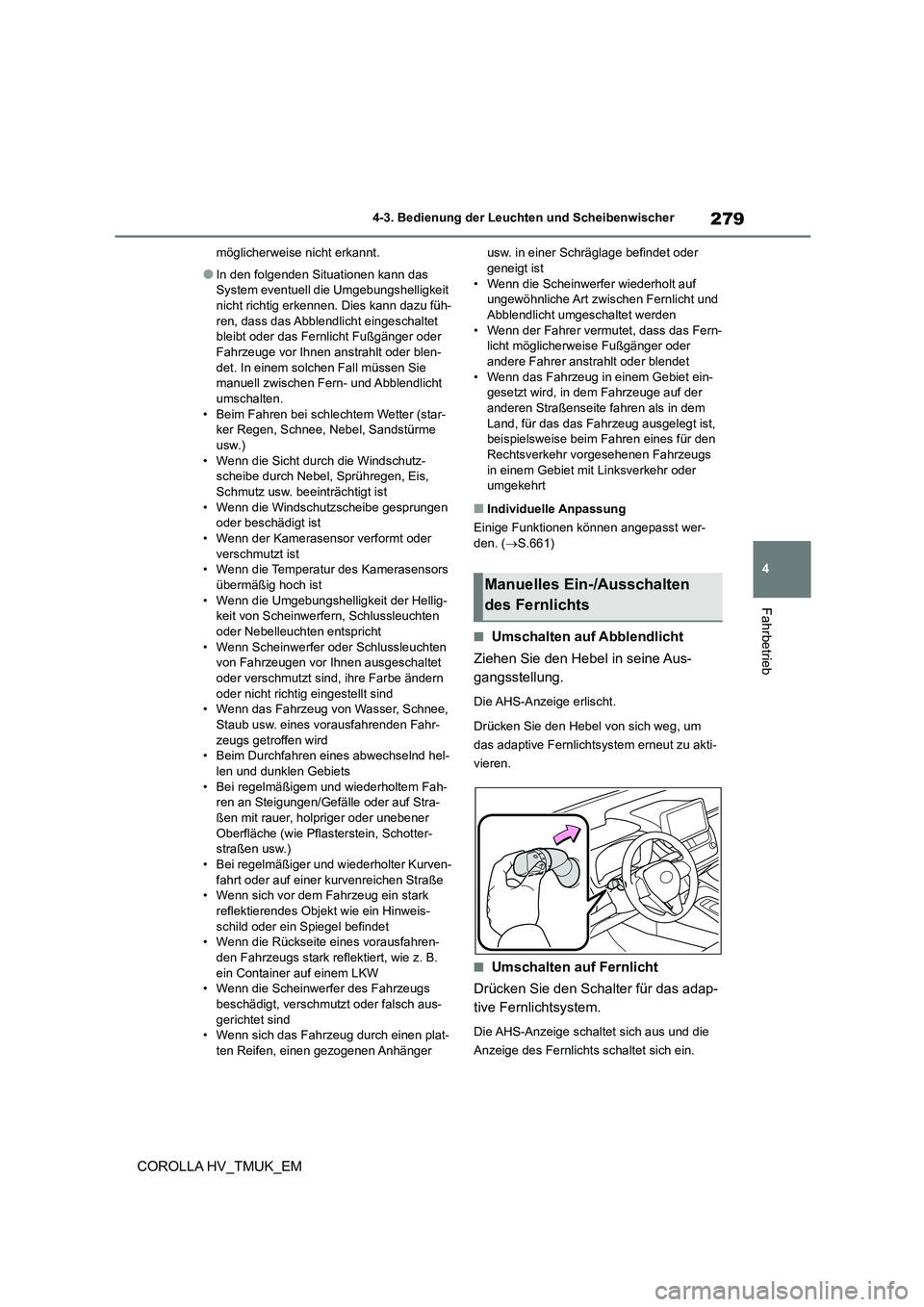

möglicherweise nicht erkannt.
●In den folgenden Situationen kann das
System eventuell die Umgebungshelligkeit nicht richtig erkennen. Dies kann dazu füh-
ren, dass das Abblendl icht eingeschaltet
bleibt oder das Fernlicht Fußgänger oder Fahrzeuge vor Ihnen anstrahlt oder blen-
det. In einem solchen Fall müssen Sie
manuell zwischen Fern - und Abblendlicht umschalten.
• Beim Fahren bei schl echtem Wetter (star-
ker Regen, Schnee, Nebel, Sandstürme
usw.) • Wenn die Sicht durch die Windschutz-
scheibe durch Nebel, Sprühregen, Eis,
Schmutz usw. beeinträchtigt ist • Wenn die Windschutzscheibe gesprungen
oder beschädigt ist
• Wenn der Kamerasensor verformt oder verschmutzt ist
• Wenn die Temperatur des Kamerasensors
übermäßig hoch ist • Wenn die Umgebungshelligkeit der Hellig-
keit von Scheinwerfern, Schlussleuchten
oder Nebelleuchten entspricht • Wenn Scheinwerfer oder Schlussleuchten
von Fahrzeugen vor Ihnen ausgeschaltet
oder verschmutzt sind, ihre Farbe ändern oder nicht richtig eingestellt sind
• Wenn das Fahrzeug von Wasser, Schnee,
Staub usw. eines vorausfahrenden Fahr- zeugs getroffen wird
• Beim Durchfahren eines abwechselnd hel-
len und dunklen Gebiets • Bei regelmäßigem und wiederholtem Fah-
ren an Steigungen/Gefälle oder auf Stra-
ßen mit rauer, holpriger oder unebener Oberfläche (wie Pflasterstein, Schotter-
straßen usw.)
• Bei regelmäßiger und wiederholter Kurven- fahrt oder auf einer kurvenreichen Straße
• Wenn sich vor dem Fahrzeug ein stark
reflektierendes Objekt wie ein Hinweis- schild oder ein Spiegel befindet
• Wenn die Rückseite eines vorausfahren-
den Fahrzeugs stark reflektiert, wie z. B. ein Container auf einem LKW
• Wenn die Scheinwerfer des Fahrzeugs
beschädigt, verschmutzt oder falsch aus- gerichtet sind
• Wenn sich das Fahrzeug durch einen plat-
ten Reifen, einen gezogenen Anhänger
usw. in einer Schräglage befindet oder geneigt ist
• Wenn die Scheinwerfer wiederholt auf
ungewöhnliche Art zwischen Fernlicht und Abblendlicht umgeschaltet werden
• Wenn der Fahrer vermutet, dass das Fern-
licht möglicherweise Fußgänger oder andere Fahrer anstrahlt oder blendet
• Wenn das Fahrzeug in einem Gebiet ein-
gesetzt wird, in dem Fahrzeuge auf der anderen Straßenseite fahren als in dem
Land, für das das Fahrzeug ausgelegt ist,
beispielsweise beim Fahren eines für den
Rechtsverkehr vorgesehenen Fahrzeugs in einem Gebiet mit Linksverkehr oder
umgekehrt
■Individuelle Anpassung
Einige Funktionen können angepasst wer-
den. ( S.661)
■Umschalten auf Abblendlicht
Ziehen Sie den Hebel in seine Aus-
gangsstellung.
Die AHS-Anzeige erlischt.
Drücken Sie den Hebel von sich weg, um
das adaptive Fernlichtsystem erneut zu akti-
vieren.
■Umschalten auf Fernlicht
Drücken Sie den Schalter für das adap-
tive Fernlichtsystem.
Die AHS-Anzeige schaltet sich aus und die
Anzeige des Fernlichts schaltet sich ein.
Manuelles Ein-/Ausschalten
des Fernlichts

2804-3. Bedienung der Leuchten und Scheibenwischer
COROLLA HV_TMUK_EM

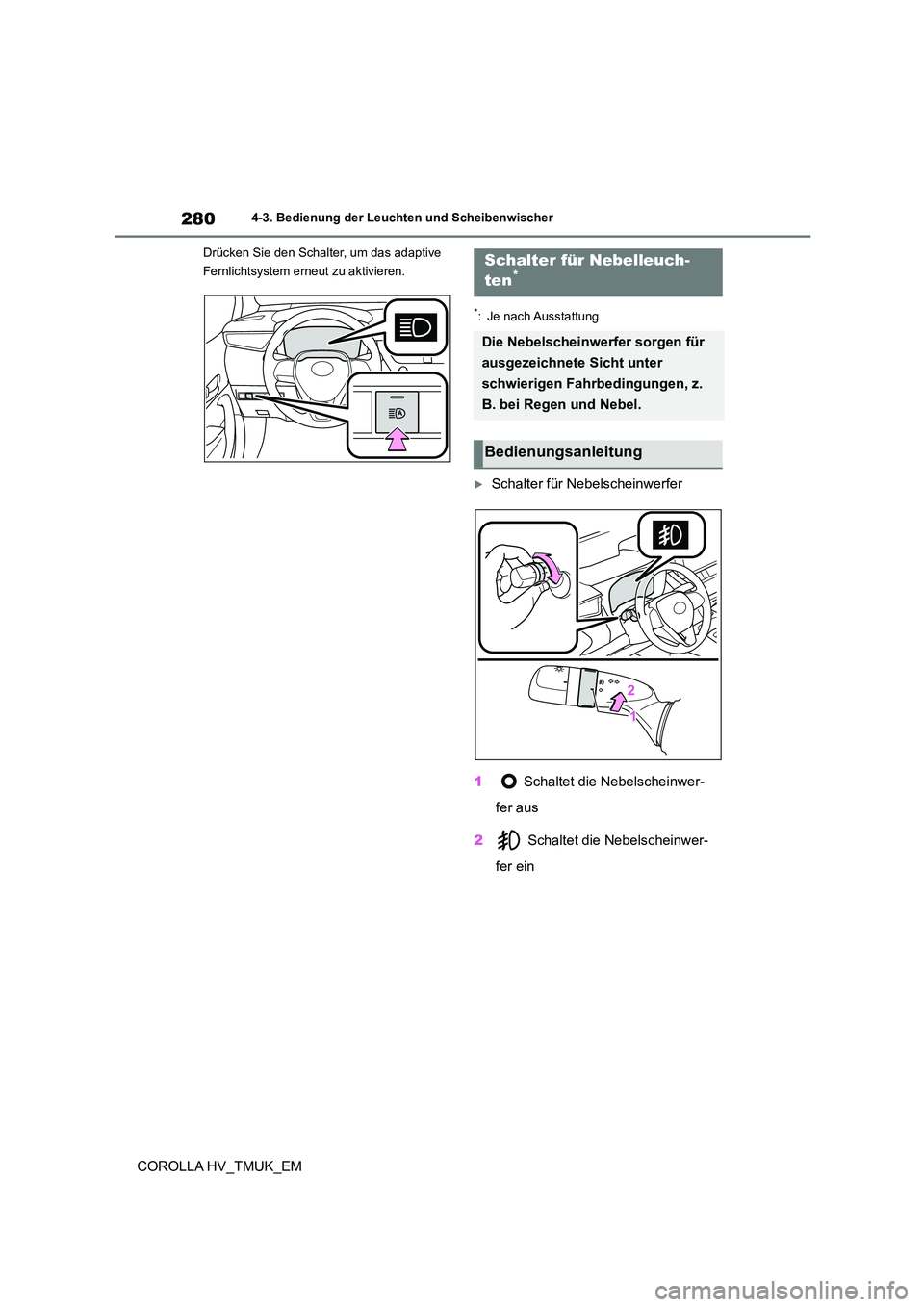

Drücken Sie den Schalter, um das adaptive
Fernlichtsystem erneut zu aktivieren.
*: Je nach Ausstattung
Schalter für Nebelscheinwerfer
1 Schaltet die Nebelscheinwer-
fer aus
2 Schaltet die Nebelscheinwer-
fer ein
Schalter für Nebelleuch-
ten*
Die Nebelscheinwerfer sorgen für
ausgezeichnete Sicht unter
schwierigen Fahrbedingungen, z.
B. bei Regen und Nebel.
Bedienungsanleitung

281
4
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
COROLLA HV_TMUK_EM

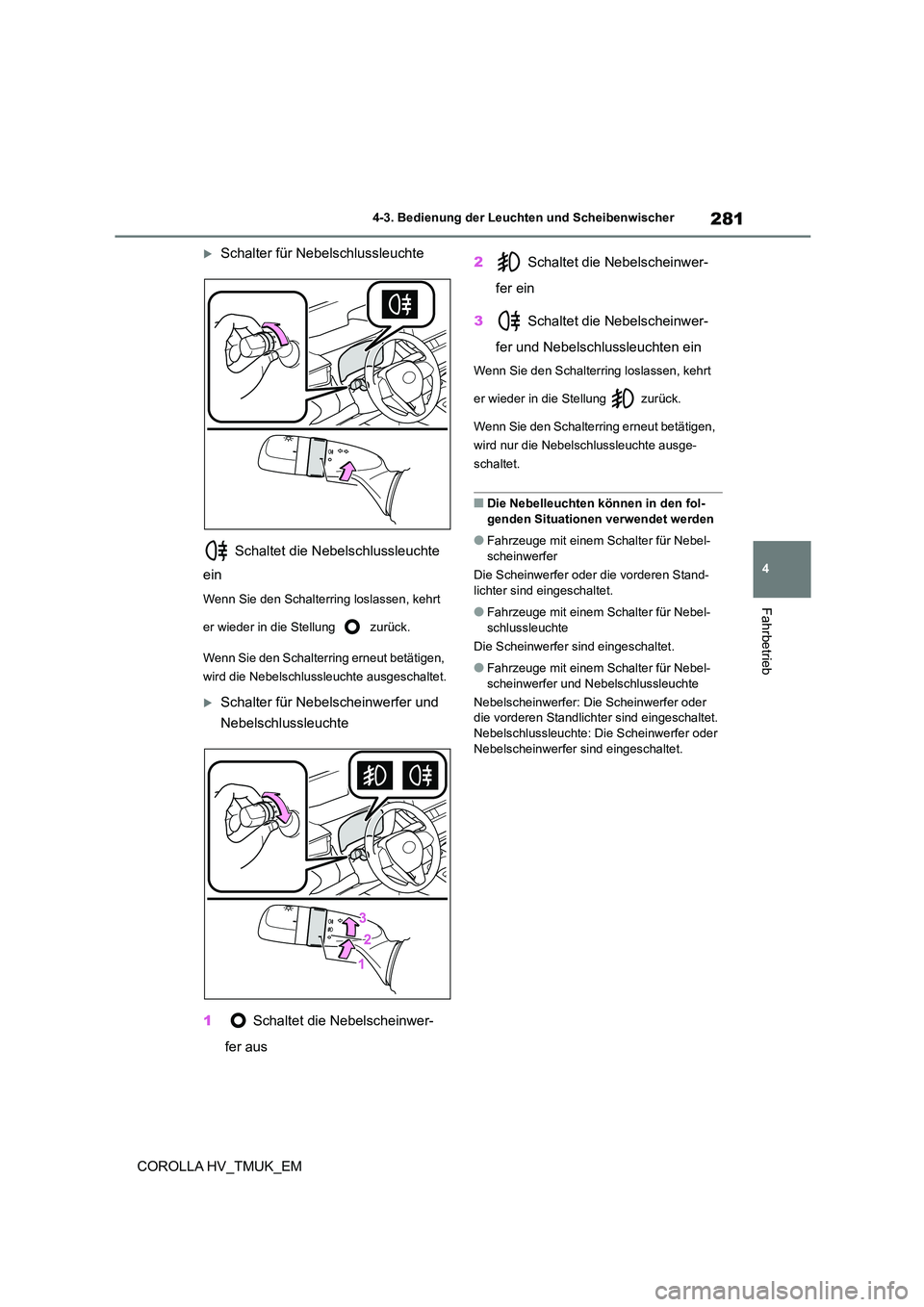

Schalter für Nebelschlussleuchte
Schaltet die Nebelschlussleuchte
ein
Wenn Sie den Schalterring loslassen, kehrt
er wieder in die Stellung zurück.
Wenn Sie den Schalterring erneut betätigen,
wird die Nebelschlus sleuchte ausgeschaltet.
Schalter für Nebelscheinwerfer und
Nebelschlussleuchte
1 Schaltet die Nebelscheinwer-
fer aus
2 Schaltet die Nebelscheinwer-
fer ein
3 Schaltet die Nebelscheinwer-
fer und Nebelschlussleuchten ein
Wenn Sie den Schalterring loslassen, kehrt
er wieder in die Stellung zurück.
Wenn Sie den Schalterring erneut betätigen,
wird nur die Nebelsc hlussleuchte ausge-
schaltet.
■Die Nebelleuchten können in den fol- genden Situationen verwendet werden
●Fahrzeuge mit einem Schalter für Nebel-scheinwerfer
Die Scheinwerfer oder die vorderen Stand-
lichter sind eingeschaltet.
●Fahrzeuge mit einem Schalter für Nebel-
schlussleuchte
Die Scheinwerfer sind eingeschaltet.
●Fahrzeuge mit einem Schalter für Nebel-
scheinwerfer und N ebelschlussleuchte
Nebelscheinwerfer: Die Scheinwerfer oder
die vorderen Standlicht er sind eingeschaltet. Nebelschlussleuchte: Die Scheinwerfer oder
Nebelscheinwerfer sind eingeschaltet.

2824-3. Bedienung der Leuchten und Scheibenwischer
COROLLA HV_TMUK_EM

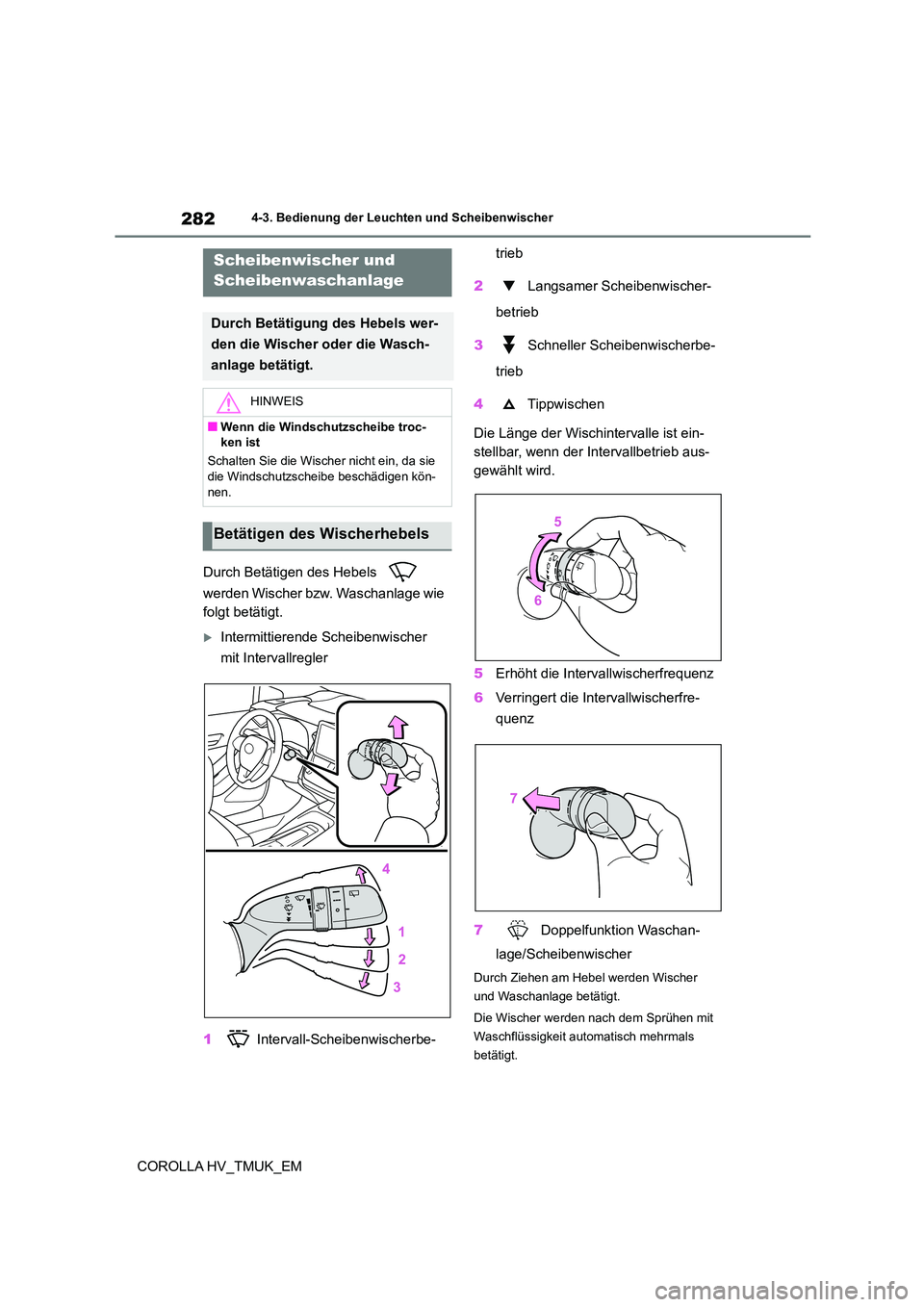

Durch Betätigen des Hebels
werden Wischer bzw. Waschanlage wie
folgt betätigt.
Intermittierende Scheibenwischer
mit Intervallregler
1 Intervall-Scheibenwischerbe-
trieb
2 Langsamer Scheibenwischer-
betrieb
3 Schneller Scheibenwischerbe-
trieb
4 Tippwischen
Die Länge der Wischintervalle ist ein-
stellbar, wenn der Intervallbetrieb aus-
gewählt wird.
5 Erhöht die Intervallwischerfrequenz
6 Verringert die Intervallwischerfre-
quenz
7 Doppelfunktion Waschan-
lage/Scheibenwischer
Durch Ziehen am Hebel werden Wischer
und Waschanlage betätigt.
Die Wischer werden nach dem Sprühen mit
Waschflüssigkeit automatisch mehrmals
betätigt.
Scheibenwischer und
Scheibenwaschanlage
Durch Betätigung des Hebels wer-
den die Wischer oder die Wasch-
anlage betätigt.
HINWEIS
■Wenn die Windschutzscheibe troc-
ken ist
Schalten Sie die Wischer nicht ein, da sie
die Windschutzscheibe beschädigen kön- nen.
Betätigen des Wischerhebels

283
4
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
COROLLA HV_TMUK_EM

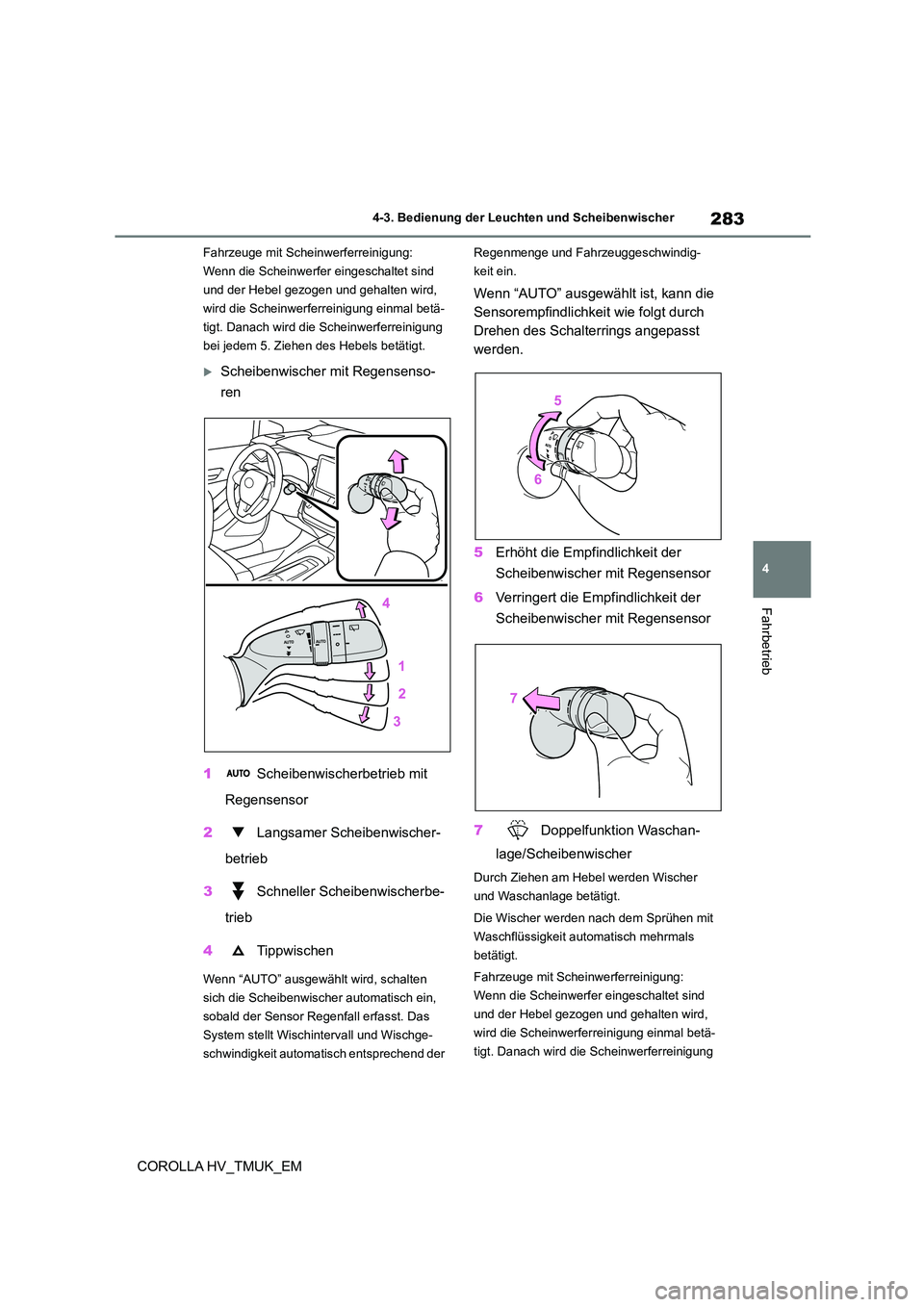

Fahrzeuge mit Scheinwerferreinigung:
Wenn die Scheinwerfer eingeschaltet sind
und der Hebel gezogen und gehalten wird,
wird die Scheinwerferreinigung einmal betä-
tigt. Danach wird die Scheinwerferreinigung
bei jedem 5. Ziehen des Hebels betätigt.
Scheibenwischer mit Regensenso-
ren
1 Scheibenwischerbetrieb mit
Regensensor
2 Langsamer Scheibenwischer-
betrieb
3 Schneller Scheibenwischerbe-
trieb
4 Tippwischen
Wenn “AUTO” ausgewählt wird, schalten
sich die Scheibenwischer automatisch ein,
sobald der Sensor Regenfall erfasst. Das
System stellt Wischintervall und Wischge-
schwindigkeit automatisch entsprechend der
Regenmenge und Fahrzeuggeschwindig-
keit ein.
Wenn “AUTO” ausgewählt ist, kann die
Sensorempfindlichkeit wie folgt durch
Drehen des Schalterrings angepasst
werden.
5 Erhöht die Empfindlichkeit der
Scheibenwischer mit Regensensor
6 Verringert die Empfindlichkeit der
Scheibenwischer mit Regensensor
7 Doppelfunktion Waschan-
lage/Scheibenwischer
Durch Ziehen am Hebel werden Wischer
und Waschanlage betätigt.
Die Wischer werden nach dem Sprühen mit
Waschflüssigkeit automatisch mehrmals
betätigt.
Fahrzeuge mit Scheinwerferreinigung:
Wenn die Scheinwerfer eingeschaltet sind
und der Hebel gezogen und gehalten wird,
wird die Scheinwerferr einigung einmal betä-
tigt. Danach wird die Scheinwerferreinigung

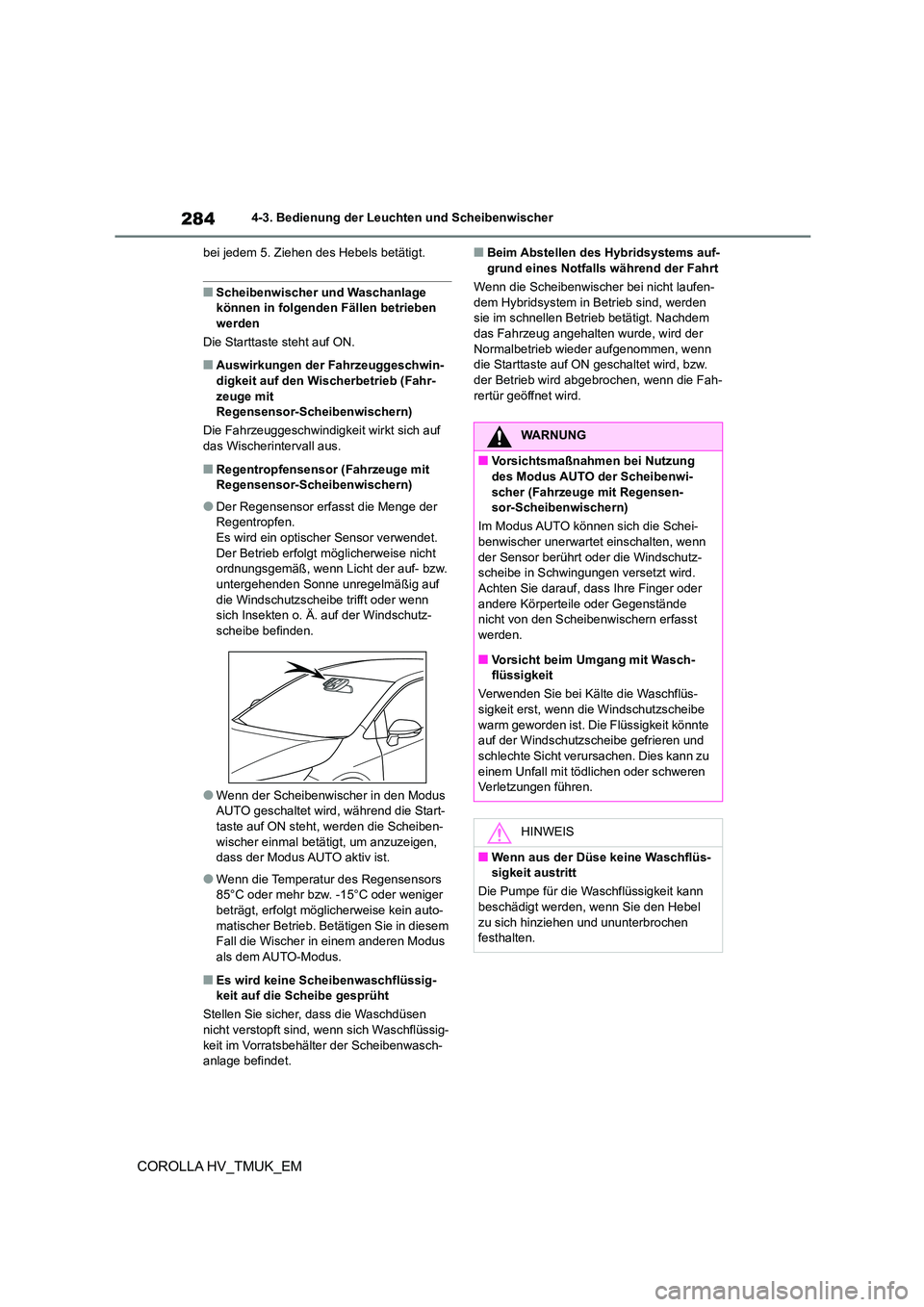

2844-3. Bedienung der Leuchten und Scheibenwischer
COROLLA HV_TMUK_EM
bei jedem 5. Ziehen des Hebels betätigt.
■Scheibenwischer und Waschanlage
können in folgenden Fällen betrieben werden
Die Starttaste steht auf ON.
■Auswirkungen der Fahrzeuggeschwin-
digkeit auf den Wischerbetrieb (Fahr-
zeuge mit Regensensor-Scheibenwischern)
Die Fahrzeuggeschwindigkeit wirkt sich auf
das Wischerintervall aus.
■Regentropfensensor (Fahrzeuge mit
Regensensor-Scheibenwischern)
●Der Regensensor erfasst die Menge der
Regentropfen. Es wird ein optischer Sensor verwendet.
Der Betrieb erfolgt möglicherweise nicht
ordnungsgemäß, wenn Licht der auf- bzw. untergehenden Sonne unregelmäßig auf
die Windschutzscheibe trifft oder wenn
sich Insekten o. Ä. auf der Windschutz- scheibe befinden.
●Wenn der Scheibenwischer in den Modus AUTO geschaltet wird, während die Start-
taste auf ON steht, werden die Scheiben-
wischer einmal betätigt, um anzuzeigen, dass der Modus AUTO aktiv ist.
●Wenn die Temperatur des Regensensors 85°C oder mehr bzw. -15°C oder weniger
beträgt, erfolgt möglicherweise kein auto-
matischer Betrieb. Betätigen Sie in diesem Fall die Wischer in einem anderen Modus
als dem AUTO-Modus.
■Es wird keine Scheibenwaschflüssig-
keit auf die Scheibe gesprüht
Stellen Sie sicher, dass die Waschdüsen nicht verstopft sind, w enn sich Waschflüssig-
keit im Vorratsbehälter der Scheibenwasch-
anlage befindet.
■Beim Abstellen des Hybridsystems auf- grund eines Notfalls während der Fahrt
Wenn die Scheibenwischer bei nicht laufen-
dem Hybridsystem in Betrieb sind, werden
sie im schnellen Betrieb betätigt. Nachdem das Fahrzeug angehalten wurde, wird der
Normalbetrieb wieder aufgenommen, wenn
die Starttaste auf ON geschaltet wird, bzw. der Betrieb wird abgebrochen, wenn die Fah-
rertür geöffnet wird.
WARNUNG
■Vorsichtsmaßnahmen bei Nutzung
des Modus AUTO der Scheibenwi- scher (Fahrzeuge mit Regensen-
sor-Scheibenwischern)
Im Modus AUTO können sich die Schei-
benwischer unerwartet einschalten, wenn der Sensor berührt oder die Windschutz-
scheibe in Schwingungen versetzt wird.
Achten Sie darauf, dass Ihre Finger oder andere Körperteile oder Gegenstände
nicht von den Scheibenwischern erfasst
werden.
■Vorsicht beim Umgang mit Wasch-
flüssigkeit
Verwenden Sie bei Kälte die Waschflüs-
sigkeit erst, wenn die Windschutzscheibe
warm geworden ist. Die Flüssigkeit könnte auf der Windschutzscheibe gefrieren und
schlechte Sicht verursachen. Dies kann zu
einem Unfall mit tödlichen oder schweren Verletzungen führen.
HINWEIS
■Wenn aus der Düse keine Waschflüs-
sigkeit austritt
Die Pumpe für die Waschflüssigkeit kann beschädigt werden, wenn Sie den Hebel
zu sich hinziehen und ununterbrochen
festhalten.

285
4
4-3. Bedienung der Leuchten und Scheibenwischer
Fahrbetrieb
COROLLA HV_TMUK_EM

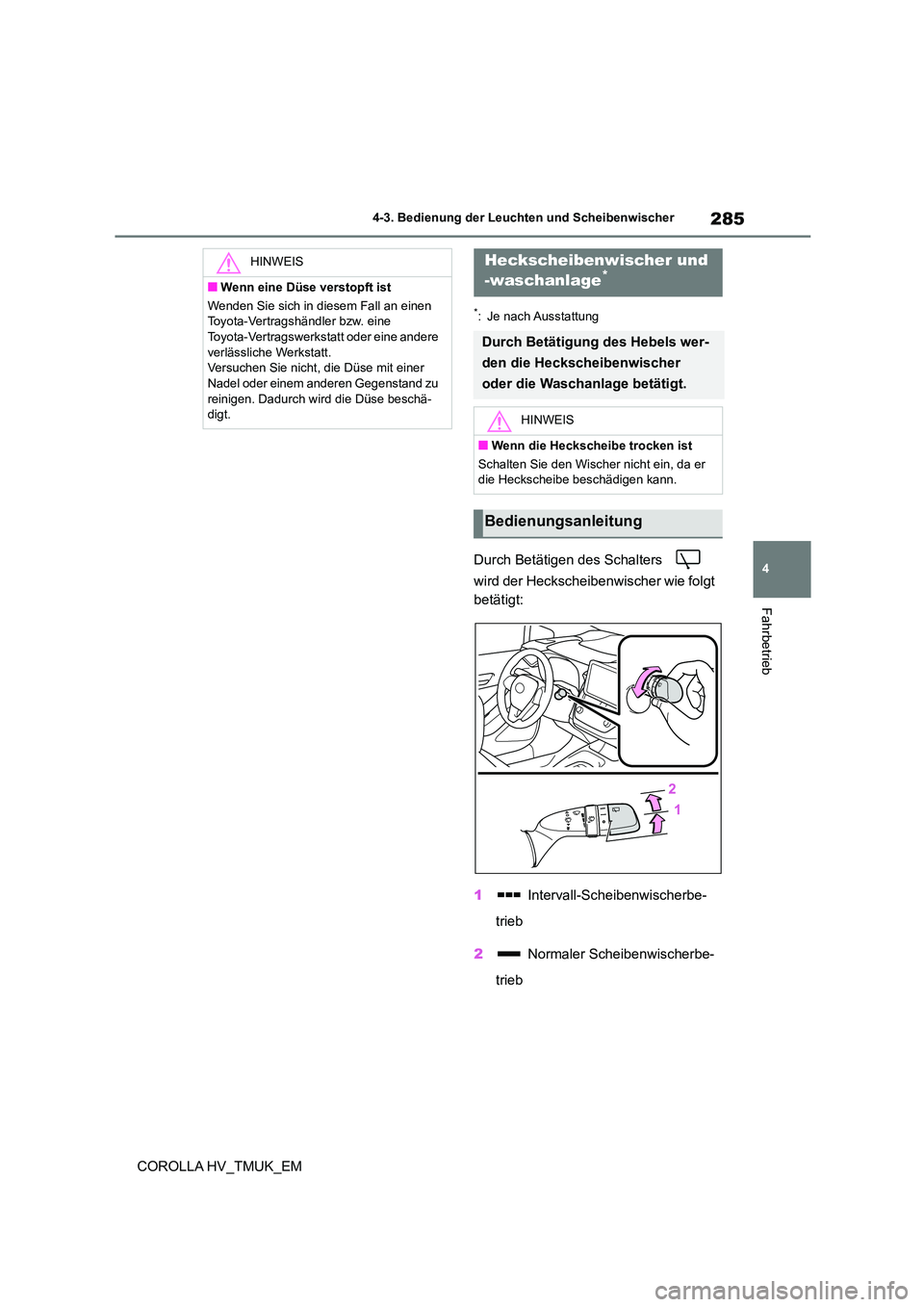

*: Je nach Ausstattung
Durch Betätigen des Schalters
wird der Heckscheibenwischer wie folgt
betätigt:
1 Intervall-Scheibenwischerbe-
trieb
2 Normaler Scheibenwischerbe-
trieb
HINWEIS
■Wenn eine Düse verstopft ist
Wenden Sie sich in diesem Fall an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
Versuchen Sie nicht, die Düse mit einer
Nadel oder einem anderen Gegenstand zu reinigen. Dadurch wird die Düse beschä-
digt.
Heckscheibenwischer und
-waschanlage*
Durch Betätigung des Hebels wer-
den die Heckscheibenwischer
oder die Waschanlage betätigt.
HINWEIS
■Wenn die Heckscheibe trocken ist
Schalten Sie den Wischer nicht ein, da er
die Heckscheibe beschädigen kann.
Bedienungsanleitung

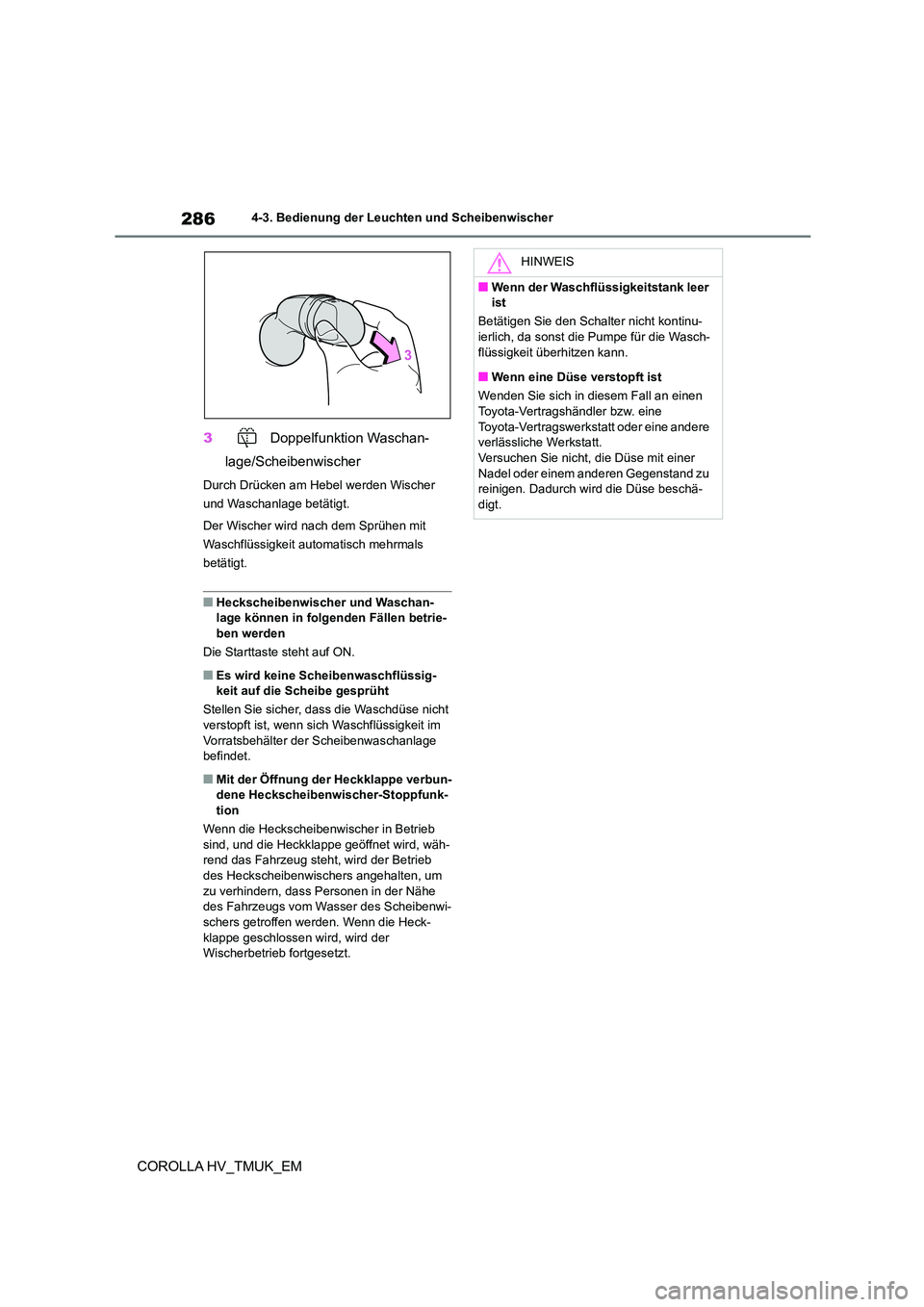

2864-3. Bedienung der Leuchten und Scheibenwischer
COROLLA HV_TMUK_EM
3 Doppelfunktion Waschan-
lage/Scheibenwischer
Durch Drücken am Hebel werden Wischer
und Waschanlage betätigt.
Der Wischer wird nach dem Sprühen mit
Waschflüssigkeit automatisch mehrmals
betätigt.
■Heckscheibenwischer und Waschan- lage können in folgenden Fällen betrie-
ben werden
Die Starttaste steht auf ON.
■Es wird keine Scheibenwaschflüssig-
keit auf die Scheibe gesprüht
Stellen Sie sicher, dass die Waschdüse nicht verstopft ist, wenn sich Waschflüssigkeit im
Vorratsbehälter der Scheibenwaschanlage
befindet.
■Mit der Öffnung der Heckklappe verbun- dene Heckscheibenwischer-Stoppfunk-
tion
Wenn die Heckscheibenwischer in Betrieb
sind, und die Heckklappe geöffnet wird, wäh- rend das Fahrzeug steht, wird der Betrieb
des Heckscheibenwischers angehalten, um
zu verhindern, dass Personen in der Nähe des Fahrzeugs vom Wasser des Scheibenwi-
schers getroffen werden. Wenn die Heck-
klappe geschlossen wird, wird der Wischerbetrieb fortgesetzt.
HINWEIS
■Wenn der Waschflüssigkeitstank leer
ist
Betätigen Sie den Schalter nicht kontinu-
ierlich, da sonst die Pumpe für die Wasch- flüssigkeit überhitzen kann.
■Wenn eine Düse verstopft ist
Wenden Sie sich in diesem Fall an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder eine andere
verlässliche Werkstatt.
Versuchen Sie nicht, die Düse mit einer Nadel oder einem anderen Gegenstand zu
reinigen. Dadurch wird die Düse beschä-
digt.

287
4

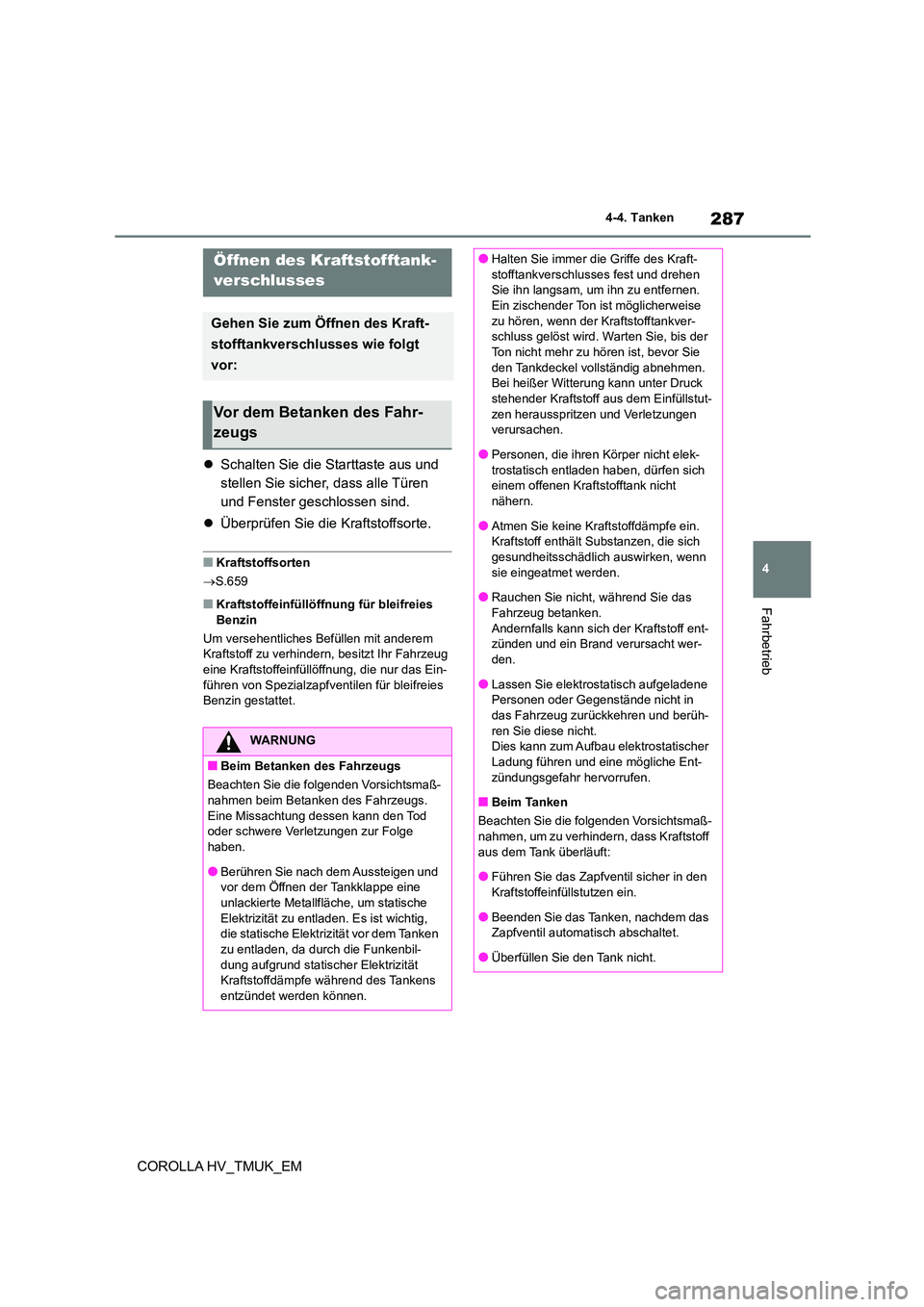

4-4. Tanken
Fahrbetrieb
COROLLA HV_TMUK_EM
4-4.Tanken
 Schalten Sie die Starttaste aus und
stellen Sie sicher, dass alle Türen
und Fenster geschlossen sind.
 Überprüfen Sie die Kraftstoffsorte.
■Kraftstoffsorten
 S.659
■Kraftstoffeinfüllöffnung für bleifreies
Benzin
Um versehentliches Befüllen mit anderem Kraftstoff zu verhindern, besitzt Ihr Fahrzeug
eine Kraftstoffeinfüllöffnung, die nur das Ein-
führen von Spezialzapfv entilen für bleifreies Benzin gestattet.
Öffnen des Kraftstofftank-
verschlusses
Gehen Sie zum Öffnen des Kraft-
stofftankverschlusses wie folgt
vor:
Vor dem Betanken des Fahr-
zeugs
WARNUNG
■Beim Betanken des Fahrzeugs
Beachten Sie die folgenden Vorsichtsmaß-
nahmen beim Betanken des Fahrzeugs.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge
haben.
●Berühren Sie nach dem Aussteigen und vor dem Öffnen der Tankklappe eine
unlackierte Metallfläche, um statische
Elektrizität zu entladen. Es ist wichtig, die statische Elektrizität vor dem Tanken
zu entladen, da durch die Funkenbil-
dung aufgrund statischer Elektrizität Kraftstoffdämpfe während des Tankens
entzündet werden können.
●Halten Sie immer die Griffe des Kraft-
stofftankverschlusses fest und drehen
Sie ihn langsam, um ihn zu entfernen. Ein zischender Ton ist möglicherweise
zu hören, wenn der Kraftstofftankver-
schluss gelöst wird. Warten Sie, bis der Ton nicht mehr zu hören ist, bevor Sie
den Tankdeckel vollständig abnehmen.
Bei heißer Witterung kann unter Druck stehender Kraftstoff aus dem Einfüllstut-
zen herausspritzen und Verletzungen
verursachen.
●Personen, die ihren Körper nicht elek- trostatisch entladen haben, dürfen sich
einem offenen Kraftstofftank nicht
nähern.
●Atmen Sie keine Kraftstoffdämpfe ein.
Kraftstoff enthält Substanzen, die sich
gesundheitsschädlich aus wirken, wenn sie eingeatmet werden.
●Rauchen Sie nicht, während Sie das
Fahrzeug betanken. Andernfalls kann sich der Kraftstoff ent-
zünden und ein Brand verursacht wer-
den.
●Lassen Sie elektrostatisch aufgeladene
Personen oder Gegenstände nicht in
das Fahrzeug zurückkehren und berüh- ren Sie diese nicht.
Dies kann zum Aufbau elektrostatischer
Ladung führen und eine mögliche Ent- zündungsgefahr hervorrufen.
■Beim Tanken
Beachten Sie die folgenden Vorsichtsmaß-
nahmen, um zu verhindern, dass Kraftstoff aus dem Tank überläuft:
●Führen Sie das Zapfventil sicher in den
Kraftstoffeinfüllstutzen ein.
●Beenden Sie das Tanken, nachdem das
Zapfventil automatisch abschaltet.
●Überfüllen Sie den Tank nicht.

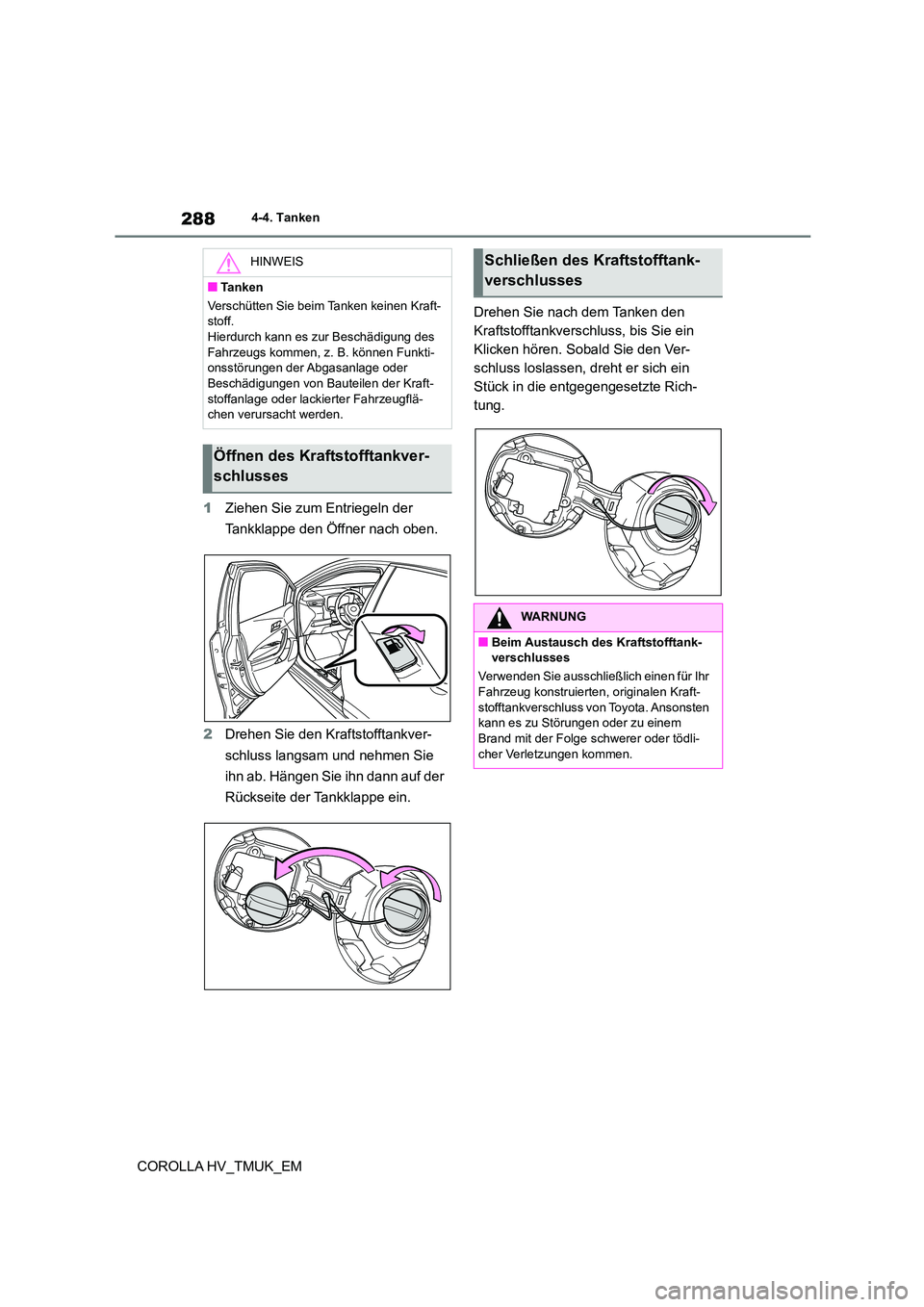

2884-4. Tanken
COROLLA HV_TMUK_EM
1 Ziehen Sie zum Entriegeln der
Tankklappe den Öffner nach oben.
2 Drehen Sie den Kraftstofftankver-
schluss langsam und nehmen Sie
ihn ab. Hängen Sie ihn dann auf der
Rückseite der Tankklappe ein.
Drehen Sie nach dem Tanken den
Kraftstofftankverschluss, bis Sie ein
Klicken hören. Sobald Sie den Ver-
schluss loslassen, dreht er sich ein
Stück in die entgegengesetzte Rich-
tung.
HINWEIS
■Tanken
Verschütten Sie beim Tanken keinen Kraft-
stoff.
Hierdurch kann es zur Beschädigung des Fahrzeugs kommen, z. B. können Funkti-
onsstörungen der Abgasanlage oder
Beschädigungen von Bauteilen der Kraft- stoffanlage oder lackierter Fahrzeugflä-
chen verursacht werden.
Öffnen des Kraftstofftankver-
schlusses
Schließen des Kraftstofftank-
verschlusses
WARNUNG
■Beim Austausch des Kraftstofftank-
verschlusses
Verwenden Sie ausschließlich einen für Ihr
Fahrzeug konstruierten, originalen Kraft- stofftankverschluss von Toyota. Ansonsten
kann es zu Störungen oder zu einem
Brand mit der Folge schwerer oder tödli- cher Verletzungen kommen.
