TOYOTA COROLLA HATCHBACK 2020 Instructieboekje (in Dutch)

470
COROLLA_TMUK_EE4-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
Deze functie treedt in werking in situaties zoals hieronder aangegeven wanneer in
de rijrichting van de auto een auto wordt gesignaleerd.
■Bij het achteruitrijden nadert een auto en het rempedaal wordt niet of te laat
ingetrapt
→Blz. 442
Parking Suppor t Brake-functie (voor voer tuigen die
achterlangs rijden)*
Als een radarsensor achter een auto signaleert die van rechts of links achter
nadert en het systeem bepaalt dat de kans op een aanrijding groot is, acti-
veert deze functie de remmen om de kans op een aanrijding met de nade-
rende auto te verkleinen.
Voorbeelden van het in werking treden van de functie
Soorten sensorenWAARSCHUWING
■Ervoor zorgen dat de Parking Sup-
port Brake (voor voertuigen die ach-
terlangs rijden) goed werkt
Neem de volgende voorzorgsmaatregelen
met betrekking tot de radarsensoren opzij
achter ( →Blz. 442) in acht. Het niet in acht
nemen van de voorschriften kan er toe lei-
den dat een sensor niet goed werkt, waar-
door een ongeval kan ontstaan.
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 470 Thursday, October 24, 2019 2:54 PM

471
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden■Voorwaarden voor werking van de Par-
king Support Brake-functie (voor voer-
tuigen die achterlangs rijden)
De functie werkt als het controlelampje PKSB
OFF niet brandt of knippert ( →Blz. 109, 111)
en aan alle onderstaande voorwaarden wordt
voldaan:
●Begrenzingsregeling motorvermogen
• De Parking Support Brake is ingeschakeld.
• De rijsnelheid is 15 km/h of lager.
• Voertuigen die de auto van rechts of links achter de auto naderen met een snelheid
van minder dan ongeveer 8 km/h
• De selectiehendel staat in stand R.
• De Parking Support Brake stelt vast dat er harder dan normaal moet worden geremd
om een aanrijding met een naderende auto
te voorkomen.
●Remregeling
• De begrenzingsregeling motorvermogen is in werking
• De Parking Support Brake stelt vast dat een noodstop noodzakelijk is om een aanrijding
met een naderende auto te voorkomen.
■Voorwaarden voor het stoppen van de
werking van de Parking Support
Brake-functie (voor voertuigen die ach-
terlangs rijden)
De werking van de functie stopt als aan één
van de volgende voorwaarden wordt voldaan:
●Begrenzingsregeling motorvermogen• De Parking Support Brake is uitgeschakeld.
• De aanrijding kan worden voorkomen met normaal remmen.
• Er nadert niet langer een auto van rechts of links achter de auto.
●Remregeling• De Parking Support Brake is uitgeschakeld.• Er zijn ongeveer 2 seconden verstreken nadat de auto door de remregeling tot stil-
stand is gebracht.
• Het rempedaal wordt ingetrapt nadat de auto tot stilstand is gebracht door de rem-
regeling.
• Er nadert niet langer een auto van rechts of links achter de auto.
■Detectiegebied van de Parking Support
Brake-functie (voor voertuigen die ach-
terlangs rijden)
Het detectiegebied van de Parking Support
Brake-functie (voor voertuigen die achter-
langs rijden) verschilt van dat van de RCTA
( → Blz. 456). Daardoor wordt de Parking Sup-
port Brake-functie (voor voertuigen die ach-
terlangs rijden) mogelijk niet geactiveerd, ook
al signaleert de RCTA een auto en wordt er
een waarschuwing gegeven.
■Omstandigheden waaronder de Par-
king Support Brake-functie (voor voer-
tuigen die achterlangs rijden) een auto
niet signaleert
De Parking Support Brake-functie (voor voer-
tuigen die achterlangs ri jden) is niet ontwor-
pen om de volgende typen voertuigen en/of
objecten te signaleren.
●Voertuigen die van direct achter de auto
naderen
●Voertuigen die achteruit inparkeren in een
parkeerruimte naast uw auto
●Voertuigen die niet kunnen worden gesig-
naleerd door de sensoren als gevolg van
obstakels
●Voertuigen vlak bij uw auto die plotseling
accelereren of decelereren
●Vangrails, muren, verkeersborden, gepar-
keerde auto's en vergelijkbare, stilstaande
objecten
WAARSCHUWING
●Wijzig, demonteer of spuit de sensoren
niet.
●Vervang een radarsensor opzij achter
uitsluitend door een originele sensor.
●Voorkom dat de radarsensoren opzij
achter beschadigd raken en houd de
radarsensoren en hun omgeving op de
bumper te allen tijde schoon.
●Wanneer het gebied rondom een radar-
sensor opzij achter wordt blootgesteld
aan een krachtige schok, werkt het sys-
teem mogelijk niet goed meer doordat
de sensor niet goed meer werkt. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 471 Thursday, October 24, 2019 2:54 PM

472
COROLLA_TMUK_EE4-5. Gebruik van de ondersteunende systemen
●Kleine motorfietsen, fietsen, voetgangers,
enz.
●Voertuigen die van de auto af bewegen
●Voertuigen die naderen vanuit parkeer-
ruimtes naast uw auto
●Objecten die zich zeer dicht bij een radar-
sensor bevinden
●Voertuigen die de auto van rechts of links
achter de auto naderen met een snelheid
van minder dan ongeveer 8 km/h
●Voertuigen die de auto van rechts of links
achter de auto naderen met een snelheid
van meer dan ongeveer 24 km/h
■PKSB-zoemer
Als de Parking Support Brake is ingescha-
keld en de remregeling wordt uitgevoerd,
klinkt een zoemer om de bestuurder hierop te
attenderen.
■Omstandigheden waaronder het sys-
teem mogelijk werkt, zelfs als er geen
kans op een aanrijding is
Onder sommige omstandigheden, zoals de
onderstaande, werkt de Parking Support
Brake-functie (voor voertuigen die achter-
langs rijden) mogelijk zelfs als er geen kans
op een aanrijding is.
●Wanneer de parkeerplaats uitkijkt op een
straat en er auto's over die straat rijden
●Wanneer een gesignaleerde naderende
auto een bocht maakt
●Wanneer een voertuig uw auto van opzij
passeert
●Wanneer de afstand tussen uw auto en
metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerde auto,
die mogelijk elektrisc he golven richting de
achterzijde van de auto reflecteren, kort is
●Als er zich ronddraaiende objecten, zoals
de ventilatoren van een airco-unit, in de
buurt van de auto bevinden
●Als er water op de achterbumper spat of
gespoten wordt, bijvoorbeeld van een
sproeier
■Situaties waarin de Parking Support
Brake-functie (voor voertuigen die ach-
terlangs rijden) mogelijk niet goed werkt
In bepaalde situaties, zoals de onderstaande,
signaleren de radarsensoren een object
mogelijk niet en werkt deze functie mogelijk
niet goed
●Stilstaande objecten
●Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is
●Als de achterbumper is bedekt met bijvoor-
beeld ijs, sneeuw of vuil
●Bij zware regenval of een andere oorzaak
waardoor er veel water op de auto terecht-
komt
●Als de auto sterk naar één kant helt
●Als er uitrusting die een sensor kan hinde-
ren, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.),
fietsendrager of sneeuwploeg, is geplaatst
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 472 Thursday, October 24, 2019 2:54 PM

473
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
●Als de wielophanging is gewijzigd of als er
een andere maat banden dan voorge-
schreven is gemonteerd
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de auto
●Als een elektronisch onderdeel zoals een
kentekenplaat met achtergrondverlichting
(met name fluorescerende), een mistlamp,
een spatbordantenne of een draadloze
antenne in de buurt van een radarsensor is
geplaatst
●Als de stand van een radarsensor is gewij-
zigd
●Wanneer meerdere auto's naderen met
slechts weinig ruimte tussen elke auto
●Als er een auto snel van achteren nadert
●Omstandigheden waaronder de radarsen-
sor een voertuig mogelijk niet signaleert
• Wanneer een voertuig van rechts of links achter de auto nadert terwijl u achteruitrij-
dend een bocht maakt
• Wanneer u achteruitrijdend een bocht maakt
• Bij het onder een kleine hoek achteruit uit- rijden van een parkeerplaats • Bij het achteruitrijden op een helling met
een grote verandering in het hellingsper-
centage
• Wanneer een voertuig een bocht maakt in het detectiegebied
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 473 Thursday, October 24, 2019 2:54 PM

474
COROLLA_TMUK_EE4-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
■Overzicht van functies
Het Simple Intelligent Parking
Assist-systeem bedi ent automatisch
het stuurwiel voor ondersteuning bij het
achteruitrijden in een gebied naast een
beoogde parkeerplaats en bij het weg-
rijden van een parkeerplaats na het file-
parkeren. (De bediening van de
selectiehendel en het aanpassen van
de snelheid bij het voor- of achteruitrij-
den worden niet automatisch uitge-
voerd.)
 Het Simple Intelligent Parking
Assist-systeem parke ert de auto niet
automatisch. Het is een systeem dat
ondersteuning biedt bij het wegrijden
uit de parkeerplaats na het haaks
inparkeren of fileparkeren.
 Het Simple Intelligent Parking
Assist-systeem biedt ondersteuning
bij de bediening van het stuurwiel
om de auto in de richting van de
gewenste parkeerplaats te begelei-
den. De gewenste parkeerplaats kan
mogelijk niet altijd worden bereikt,
afhankelijk van de weg- en voertui-
gomstandigheden op het moment
dat u wilt parkeren en de afstand tot
de gewenste parkeerplaats.
■Koppeling met PKSB (Parking
Support Brake-systeem) (indien
aanwezig)
Als het Simple Intelligent Parking
Assist-systeem in werking is en het sys-
teem een obstakel signaleert dat een
aanrijding kan veroorzaken, wordt er
een noodstop uitgevoerd, ongeacht of
de PKSB (Parking Support Brake) is in-
of uitgeschakeld. ( →Blz. 475)S-IPA (Simple Intelligent
Parking Assist-systeem)*
Simple Intelligent Parking
Assist-systeem
WAARSCHUWING
■Bij gebruik van het Simple Intelligent
Parking Assist-systeem
●Controleer bij het acht eruit- of vooruitrij-
den of het gebied achter, voor en
rondom de auto veilig is en rijd lang-
zaam achteruit of vooruit terwijl u de rij-
snelheid regelt met het rempedaal.
●Als de kans bestaat dat de auto een
voetganger, een andere auto of een
ander obstakel zal raken, breng de auto
dan tot stilstand door het rempedaal in
te trappen en druk op de S-IPA-schake-
laar ( →Blz. 476) om het systeem uit te
schakelen.
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 474 Thursday, October 24, 2019 2:54 PM

475
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
■PKSB (Parking Support Brake) terwijl
het Simple Intelligent Parking
Assist-systeem in werking is
Als het Simple Intelligent Parking Assist-sys-
teem in werking is en het systeem een obsta-
kel signaleert dat een aanrijding kan
veroorzaken, treden de begrenzingsregeling
van het motorvermogen en de remregeling
van de PKSB (Parking Support Brake) in
werking, ongeacht of de PKSB (Parking Sup-
port Brake) is in- of uitgeschakeld.
( → Blz. 459)
●Nadat de PKSB (Parking Support Brake) in
werking is getreden, wordt de werking van
het Simple Intelligent Parking Assist-sys-
teem tijdelijk gestopt en wordt de werking
van de PKSB (Parking Support Brake) op
het multi-informatiedisplay weergegeven.
( → Blz. 459)
●Wanneer de werking van het Simple Intelli-
gent Parking Assist- systeem 3 keer is
gestopt als gevolg van de werking van de
PKSB (Parking Support Brake), wordt het
Simple Intelligent Parking Assist-systeem
uitgeschakeld.
●Zodra het Simple Intelligent Parking
Assist-systeem beschikbaar is nadat de
PKSB (Parking Support Brake) in werking
is getreden, wordt er een melding op het
multi-informatiedisplay weergegeven die u
laat weten dat u moet schakelen. De wer-
king van het Simple Intelligent Parking
Assist-systeem kan worden hervat door te
schakelen overeenkomstig de aanwijzing
op het multi-informatiedisplay en door de
S-IPA-schakelaar ( →Blz. 476) nogmaals in
te drukken.
Tabel met ondersteuningsmodi en functies van het Simple Intelligent
Parking Assist-systeem
OndersteuningsmodusWijze van par-
kerenOverzicht van functiesZie bladzijde
Modus automatisch
fileparkerenFileparkeren
Begeleiding wordt geboden om de
beoogde parkeerplaats te signaleren
en een positie te bereiken van waaruit
achteruit kan worden gereden. Onder-
steuning wordt geboden vanaf het punt
waar de auto achteruit begint te rijden
tot het moment dat hij de beoogde par-
keerplaats bereikt.
Blz. 478
Modus parkeerplaats
fileparkeren verlatenParkeerplaats
fileparkeren
verlaten
De ondersteuning begint na het filepar-
keren van de auto. Ondersteuning
wordt geboden om de auto vanuit de
parkeerplaats te begeleiden naar een
positie van waaruit hij kan wegrijden.
Blz. 482
Modus automatisch
achteruit inparkeren
(met functie voor
begeleiding bij vooruit
rijden)
Achteruit
inparkeren
De ondersteuning begint nadat de auto
voor de beoogde parkeerplaats tot stil-
stand is gebracht en helpt bij het ach-
teruit de parkeerplaats inrijden,
inclusief begeleiding om een positie te
bereiken van waaruit achteruit kan
worden gereden.
Blz. 486
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 475 Thursday, October 24, 2019 2:54 PM

476
COROLLA_TMUK_EE4-5. Gebruik van de ondersteunende systemen
■Schakelen terwijl het Simple Intelligent
Parking Assist-systeem in werking is
Als het systeem vaststelt dat de bestuurder
van plan is om vooruit of achteruit te rijden,
blijft de ondersteuning werken, ook al heeft
de bestuurder geschakeld voordat dit door
het systeem werd aangegeven. Doordat de
bediening door de bestuurder verschilt van
de door het systeem geboden ondersteuning,
neemt het aantal keermanoeuvres mogelijk
toe.
■Wijzigen met de S-IPA-schakelaar
Druk op de schakelaar.
Hiermee kunt u schakelen tussen de
functies en de ondersteuningsmodi uit-
of inschakelen.
Telkens wanneer de S-IPA-schakelaar
wordt ingedrukt terwijl het contact AAN
staat en de rijsnelheid ongeveer 30
km/h of lager is, wijzigt de functie als
volgt.
De geselecteerde functie wordt weer-
gegeven op het bedieningsdisplay op
het multi-informatiedisplay ( →Blz. 476).
Elke keer dat de S-IPA-schakelaar
ingedrukt wordt terwijl de selectie-
hendel niet in stand P staat, wijzigt
de modus als volgt: Modus automatisch fileparkeren
→Modus automatisch achteruit
inparkeren
*→Uit
Elke keer dat de S-IPA-schakelaar
ingedrukt wordt terwijl de selectie-
hendel in stand P staat, wijzigt de
modus als volgt:
Modus parkeerplaats fileparkeren
verlaten
→Uit
*: De modus automatisch achteruit inparke-
ren kan worden ingeschakeld wanneer
aan de desbetreffende werkingsvoorwaar-
den wordt voldaan ( →Blz. 481). Wanneer
er niet aan de werkingsvoorwaarden
wordt voldaan, wordt hij uitgeschakeld.
Het begeleidingsscherm wordt weerge-
geven op het multi-informatiedisplay.
Weergave bediening
Geeft de bedrijfsconditie van het Simple
Intelligent Parking Assist-systeem weer.
Stopweergave
Trap wanneer dit brandt het rempedaal in en
breng de auto direct tot stilstand.
Indicator mate van assistentie
Geeft een statusbalk weer waarop wordt
aangegeven hoe ver de auto is verwijderd
van zijn stoppositie/wat de positie is waarbij
de ondersteuningsregeling eindigt.
Icoon S-IPA-schakelaar
Wijzigen van de
ondersteuningsmodus
Begeleidingsscherm
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 476 Thursday, October 24, 2019 2:54 PM

477
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
Wordt weergegeven wanneer de ondersteu-
ningsmodus kan worden gewijzigd en het
systeem kan worden uit- of ingeschakeld
met de S-IPA-schakelaar.
Weergave Toyota Parking
Assist-sensor/weergave portierposi-
tie (open/dicht)
→
Blz. 446
Weergave automatische bediening
van het stuurwiel
Geeft weer wanneer het stuurwiel automa-
tisch wordt bediend.
Adviesweergave
Volg de op het display getoonde aanwijzin-
gen op en voer de aangegeven handelingen
uit. In de afbeelding wordt als voorbeeld een
display getoond waarop staat aangegeven
dat het rempedaal moet worden ingetrapt
om de rijsnelheid te regelen en dat u moet
controleren of de omgeving veilig is.
■Controlelampje S-IPA in het instrumen-
tenpaneel ( →B l z . 111 )
Dit controlelampje gaat branden wanneer het
stuurwiel automatisch wordt bediend door het
Simple Intelligent Parking Assist-systeem.
Nadat de regeling wordt beëindigd, knippert
het controlelampje korte tijd en dooft het ver-
volgens.
■Pop-updisplay Toyota Parking
Assist-sensor
Als het Simple Intelligent Parking Assist-sys-
teem in werking is en de PKSB (Parking Sup-
port Brake) een obstakel signaleert,
verschijnt automatisch een pop-updisplay
van de Toyota Parking Assist-sensor op het
begeleidingsscherm ( →Blz. 446), ongeacht
of de PKSB (Parking Support Brake) is in- of
uitgeschakeld. ( →Blz. 446)
De ondersteuningsmodus wordt in de
volgende gevallen geannuleerd of
gestopt.
De ondersteuningsregeling wordt
geannuleerd wanneer
 De functie voor het behoud van de
temperatuur van het systeem in wer-
king is
 Er een systeemstoring is
 Het systeem heeft bepaald dat de
omgeving van de parkeerplaats niet
geschikt is voor verdere ondersteu-
ning
Pak wanneer de ondersteuningsrege-
ling wordt geannuleerd het stuurwiel
stevig vast, trap het rempedaal in en
breng de auto tot stilstand.
Begin nogmaals vanaf het begin, aan-
gezien het systeem al geannuleerd is.
Wanneer u verdergaat met handmatig
parkeren, bedien dan het stuurwiel
zoals u dat normaal ook zou doen.
De ondersteuningsregeling wordt
gestopt wanneer
 Het stuurwiel wordt bediend
 De rijsnelheid wordt tijdens de
ondersteuningsregeling hoger dan 7
km/h
 Het PKSB-systeem (Parking Sup-
port Brake) werkt
Wanneer de ondersteuningsregeling
wordt gestopt, kan deze weer worden
hervat door de aanwijzingen op het
scherm te volgen.
Annuleren of stoppen van de
ondersteuningsmodus
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 477 Thursday, October 24, 2019 2:54 PM

478
COROLLA_TMUK_EE4-5. Gebruik van de ondersteunende systemen
■Als de rijsnelheid hoger dreigt te wor-
den dan de snelheidslimiet tijdens de
ondersteuningsregeling
Er klinkt een zoemer en er verschijnt een
melding dat de mogelijkheid bestaat dat de
rijsnelheid de snelheidslimiet zal overschrij-
den. Trap, wanneer de melding wordt weer-
gegeven, het rempedaal direct in om te
decelereren. Als de auto blijft accelereren,
wordt de ondersteuningsregeling onderbro-
ken wanneer de rijsnelheid een bepaalde
snelheid overschrijdt. ( →Blz. 494)
■Overzicht van functies
Wanneer er een parkeerplaats kan wor-
den gesignaleerd, wordt u naar voren
begeleid tot u de startpositie voor de
ondersteuningsregeling hebt bereikt.
Vervolgens kan de Parallel Parking
Assist-modus worden gebruikt. Boven-
dien wordt er afhankelijk van de par-
keerplaats en andere omstandigheden
en indien nodig ondersteuning verleend
bij het maken van meerdere keerma-
noeuvres. 1
Blijf naar voren rijden en houd daar-
bij de auto parallel aan de stoep-
rand of de weg. Stop op het punt
waarbij het midden van de beoogde
parkeerplaats vrijwel haaks op de
auto staat. Druk vervolgens 1 keer
op de S-IPA-schakelaar om de
modus automatisch fileparkeren te
selecteren.
2 Rijd recht vooruit en blijf daarbij
parallel aan de weg of stoeprand,
zodat de parkeerplaats wordt gesig-
naleerd.
3 Er is een geluid te horen en er wordt
een display weergegeven om u te
laten weten wanneer de auto een
positie bereikt vanaf waar de onder-
steuningsregeling kan worden
gebruikt om achteruit te rijden.
Wanneer vervolgens de scha-
kelstand wordt gewijzigd overeen-
komstig de aanwijzingen van het
systeem, begint de automatische
bediening van het stuurwiel.
Als de gesignaleerde parkeerplaats of de
weg (afstand tot de rand van de weg tegen-
over de parkeerplaats) smal is of als er zich
obstakels voor de auto bevinden, wordt er
geen begeleiding gegeven.
Fileparkeren (modus
automatisch fileparkeren)
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 478 Thursday, October 24, 2019 2:54 PM

479
4
COROLLA_TMUK_EE 4-5. Gebruik van de ondersteunende systemen
Rijden
4
Het parkeren is voltooid.
Hiermee is de ondersteuningsmodus vol-
tooid. Afhankelijk van de conditie van de
parkeerplaats worden de begeleiding voor
de beginpunten voor naar voren rijden en
achteruitrijden en de automatische bedie-
ning van het stuurwiel telkens wanneer
meerdere keermanoeuvres nodig zijn, her-
haald. Hierbij wordt stap 3 gevolgd vanaf het
moment dat de auto achteruit begint te rijden
totdat het parkeren is voltooid.

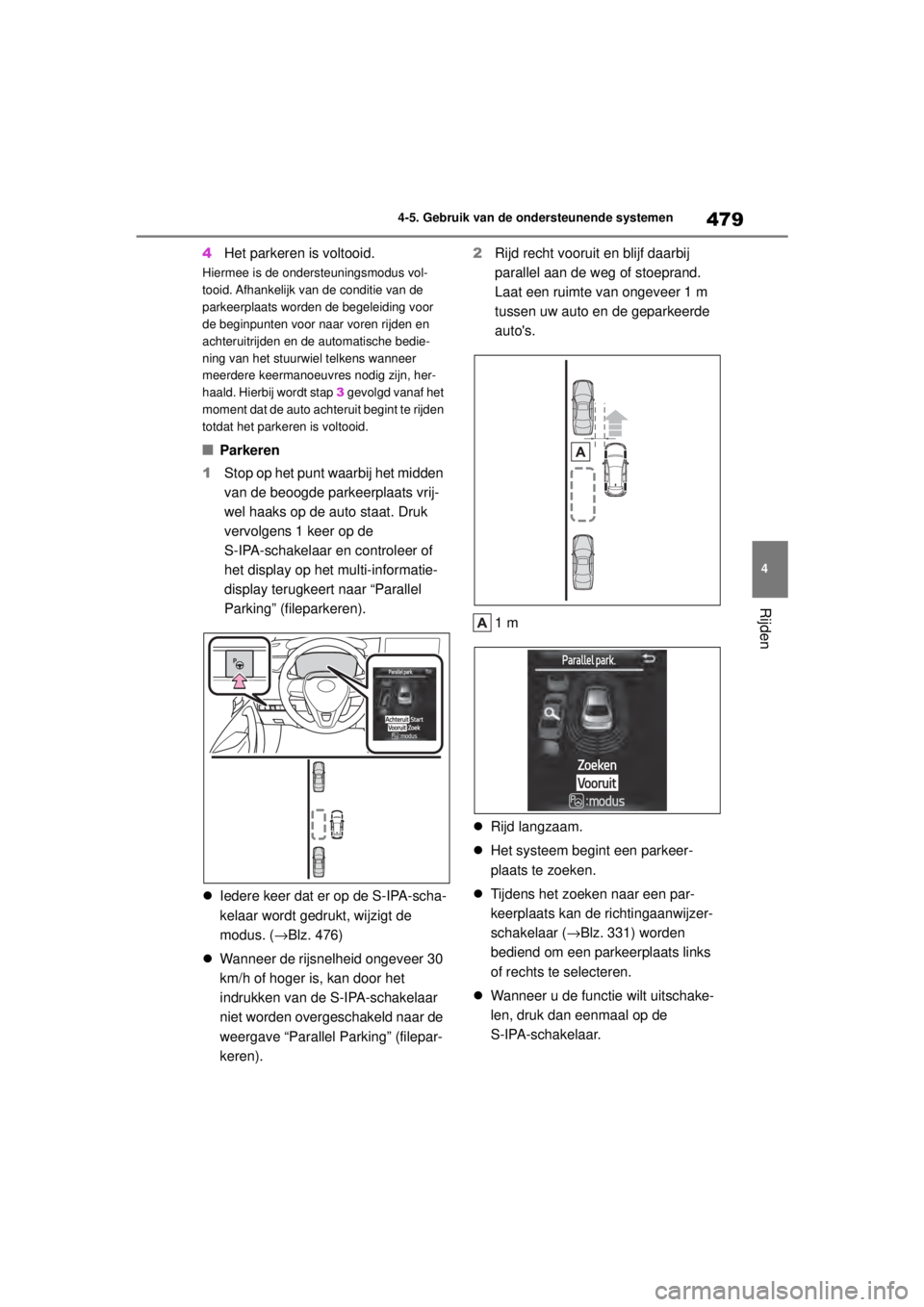

■Parkeren
1 Stop op het punt waarbij het midden
van de beoogde parkeerplaats vrij-
wel haaks op de auto staat. Druk
vervolgens 1 keer op de
S-IPA-schakelaar en controleer of
het display op het multi-informatie-
display terugkeert naar “Parallel
Parking” (fileparkeren).
 Iedere keer dat er op de S-IPA-scha-
kelaar wordt gedrukt, wijzigt de
modus. ( →Blz. 476)
 Wanneer de rijsnelheid ongeveer 30
km/h of hoger is, kan door het
indrukken van de S-IPA-schakelaar
niet worden overgeschakeld naar de
weergave “Parallel Parking” (filepar-
keren). 2
Rijd recht vooruit en blijf daarbij
parallel aan de weg of stoeprand.
Laat een ruimte van ongeveer 1 m
tussen uw auto en de geparkeerde
auto's.
1 m
 Rijd langzaam.
 Het systeem begint een parkeer-
plaats te zoeken.
 Tijdens het zoeken naar een par-
keerplaats kan de richtingaanwijzer-
schakelaar ( →Blz. 331) worden
bediend om een parkeerplaats links
of rechts te selecteren.
 Wanneer u de functie wilt uitschake-
len, druk dan eenmaal op de
S-IPA-schakelaar.
COROLLA(TMUK)_OM_Europe_OM12N21E.book Page 479 Thursday, October 24, 2019 2:54 PM
