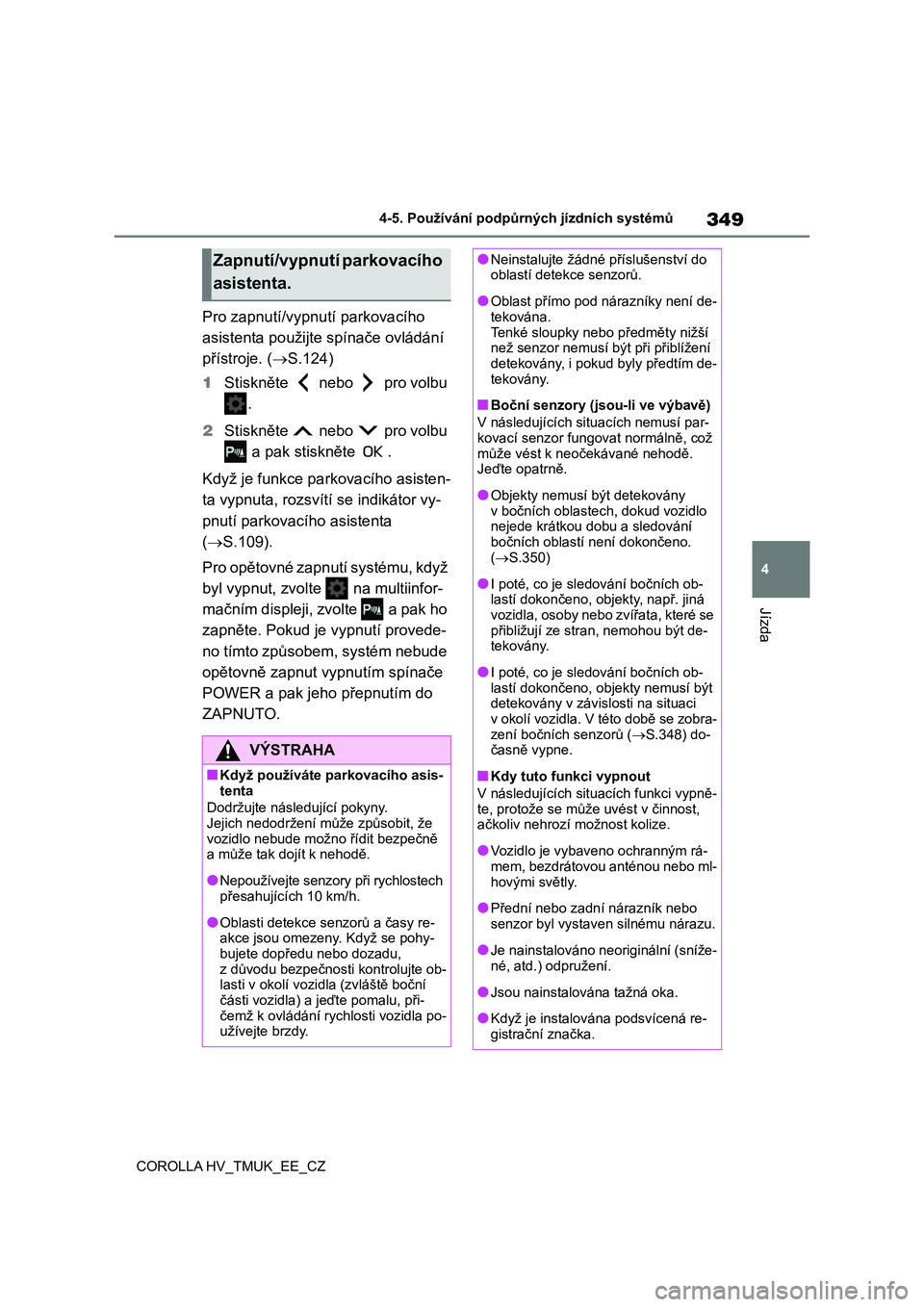

TOYOTA COROLLA HATCHBACK 2020 Návod na použití (in Czech)

349
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ
Pro zapnutí/vypnu tí parkovacího
asistenta použijte spínače ovládání
přístroje. ( S.124)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
a pak stiskněte .
Když je funkce par kovacího asisten-
ta vypnuta, rozsvítí se indikátor vy-
pnutí parkovacího asistenta
( S.109).
Pro opětovné zapnutí systému, když
byl vypnut, zvolt e na multiinfor-
mačním displeji, zvolte a pak ho
zapněte. Pokud je vypnutí provede-
no tímto způsobem, systém nebude
opětovně zapnut vypnutím spínače
POWER a pak je ho přepnutím do
ZAPNUTO.
Zapnutí/vypnutí parkovacího
asistenta.
VÝSTRAHA
■Když používáte parkovacího asis-
tenta
Dodržujte následující pokyny.
Jejich nedodržení může způsobit, že vozidlo nebude možno řídit bezpečně
a může tak dojít k nehodě.
●Nepoužívejte senzory při rychlostech
přesahujících 10 km/h.
●Oblasti detekce sen zorů a časy re-
akce jsou omezen y. Když se pohy-
bujete dopředu nebo dozadu, z důvodu bezpečnosti kontrolujte ob-
lasti v okolí vozidl a (zvláště boční
části vozidla) a jeďte pomalu, při- čemž k ovládání rychlosti vozidla po-
užívejte brzdy.
●Neinstalujte žádné příslušenství do oblastí dete kce senzorů.
●Oblast přímo pod nárazníky není de- tekována.
Tenké sloupky nebo předměty nižší
než senzor nemusí být při přiblížení detekovány, i pokud byly předtím de-
tekovány.
■Boční senzory (jsou-li ve výbavě)
V následujících sit uacích nemusí par- kovací senzor fungovat normálně, což
může vést k neočekávané nehodě.
Jeďte opatrně.
●Objekty nemusí být detekovány
v bočních oblastech, dokud vozidlo nejede krátkou dobu a sledování
bočních oblastí není dokončeno.
( S.350)
●I poté, co je sledování bočních ob-
lastí dokončeno, objekty, např. jiná vozidla, osoby nebo z vířata, které se
přibližují ze stran , nemohou být de-
tekovány.
●I poté, co je sledování bočních ob-
lastí dokončeno, objekty nemusí být detekovány v závis losti na situaci
v okolí vozidla. V této době se zobra-
zení bočních senzorů ( S.348) do- časně vypne.
■Kdy tuto funkci vypnout
V následujících situacích funkci vypně-
te, protože se může uvést v činnost, ačkoliv nehrozí možnost kolize.
●Vozidlo je vybaven o ochranným rá- mem, bezdrátovou anténou nebo ml-
hovými světly.
●Přední nebo zadn í nárazník nebo
senzor byl vystaven silnému nárazu.
●Je nainstalováno neoriginální (sníže- né, atd.) odpružení.
●Jsou nainstalována tažná oka.
●Když je instalov ána podsvícená re-
gistrační značka.

3504-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ
■Systém je možno ovládat, když
●Spínač POWER je v ZAPNUTO.
●Funkce parkovacího asistenta je za- pnuta.
●Rychlost vozidla je nižší než cca
10 km/h.
●Je zvolena jiná zařazená poloha než
P.
●Volant je otočen o p řibližně 90° nebo více (přední boční senzory, zadní boč-
ní senzory) (je-li ve výbavě)
■Výstražná funkce detekce objektu
(je-li ve výbavě)
Když se objekt v bočních oblastech na-
chází ve směru pohybu vozidla, když se
vozidlo pohybuje dopředu nebo dozadu, tato funkce informuje řidiče pomocí zob-
razení a bzučáku.
Objekt
Vypočítaný směr pohybu vozidla
■Detekce objektu v bočních oblas-
tech (je-li ve výbavě)
●Objekty v bočních o blastech jsou de-
tekovány při jízdě sledováním bočních oblastí pomocí bočních senzorů. Roz-
poznané objekty jsou udržovány v pa-
měti po dobu přibližně 2 minut.
●Objekty nemusí být detekovány v boč-
ních oblastech, do kud není sledování
dokončeno. Poté, co byl zapnut spí- nač POWER, sledování se dokončí po
krátké době jízdy s vozidlem.
●Když je pomocí bočních senzorů de-
tekován objekt, např. jiné vozidlo, cho-
dec nebo zvíře, objekt může být stále detekován i poté, co se dostane mimo
oblast detekce bočních senzorů.
VÝSTRAHA
■Když používáte parkovacího asis-
tenta
V následujících situacích nemusí sys-
tém fungovat správ ně z důvodu poru-
chy senzoru atd. Nechte vozidlo zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
●Zobrazení činnosti parkovacího asis-
tenta bliká nebo ukazuje souvisle
a ozývá se pípání, když nebyly de- tekovány žádné objekty.
●Pokud oblast v okolí senzoru do ně-čeho narazí nebo dos tane silný ná-
raz.
●Pokud do něčeho na razí nárazník
nebo mřížka.
●Pokud zobrazení bliká nebo ukazuje
souvisle a nezní bzučák, kromě situ-
ace, kdy byla zapnuta funkce ztlu- mení.
●Pokud se objeví chyba zobrazení, zkontrolujte nejprve senzor.
Pokud se objeví ch yba, i když na
senzoru není žádný led, sníh nebo bláto, je pravdě podobné, že senzor
má poruchu.
■Při mytí vozidla
Na části, kde jsou umístěny senzory, nestříkejte proudem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
●Když používáte pro mytí vozidla vy-
sokotlakou myčku, ne stříkejte vodu přímo na senzory, protože to může
způsobit poruchu senzoru.
●Když používáte p ro mytí vozidla
páru, nesměrujte páru příliš blízko
k senzorům, protož e to může způso- bit poruchu senzoru.

351
4 4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ

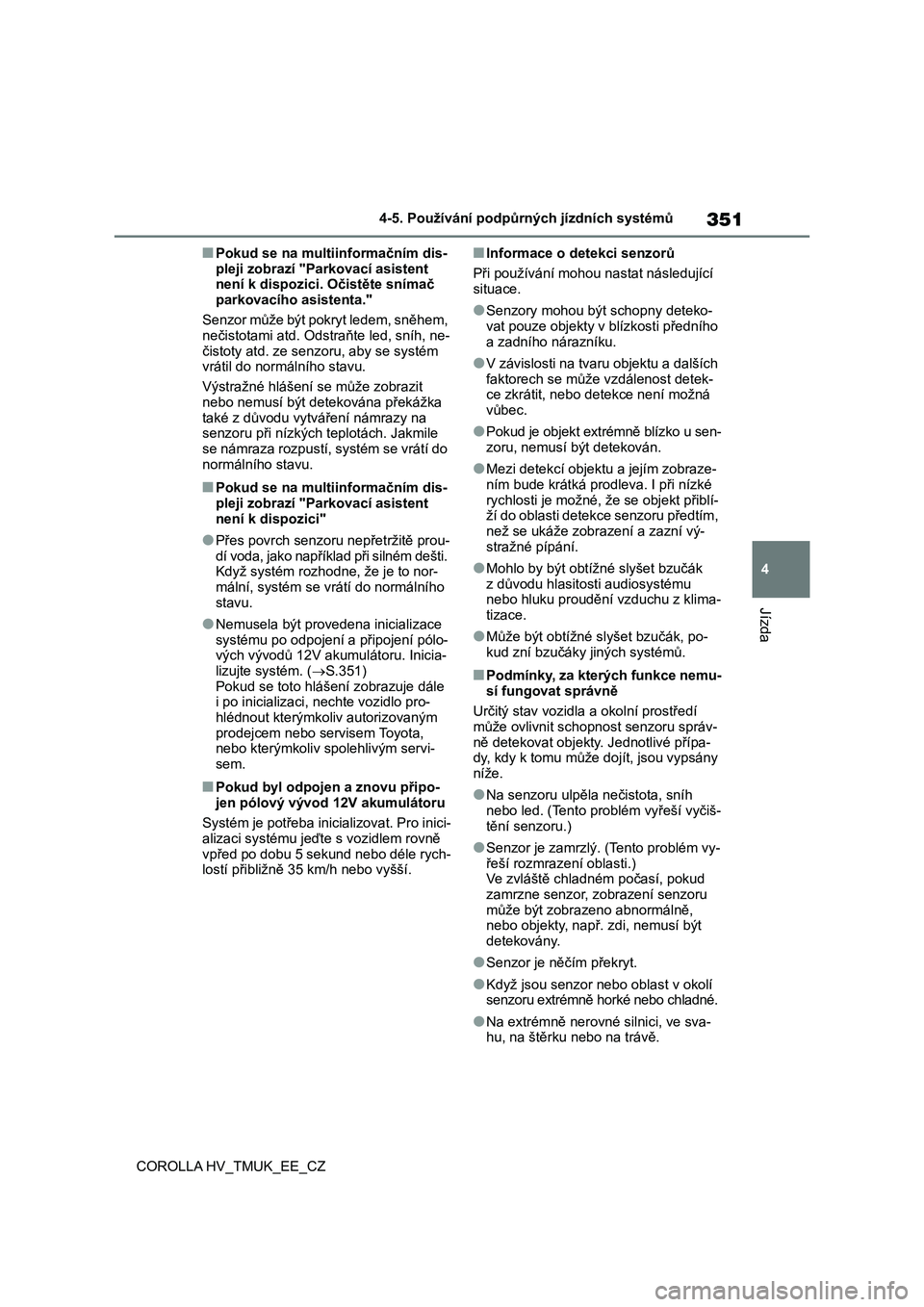

■Pokud se na multiinformačním dis-
pleji zobrazí "Parkovací asistent
není k dispozici. Očistěte snímač
parkovacího asistenta."
Senzor může být pokryt ledem, sněhem,
nečistotami atd. Odstraňte led, sníh, ne-
čistoty atd. ze senzoru, aby se systém
vrátil do normálního stavu.
Výstražné hlášení se může zobrazit
nebo nemusí být detekována překážka
také z důvodu vytváření námrazy na
senzoru při nízkých teplotách. Jakmile
se námraza rozpustí, systém se vrátí do
normálního stavu.
■Pokud se na multiinformačním dis-
pleji zobrazí "Parkovací asistent
není k dispozici"
●Přes povrch senzoru nepřetržitě prou-
dí voda, jako například při silném dešti.
Když systém rozhodne, že je to nor-
mální, systém se vrátí do normálního
stavu.
●Nemusela být provedena inicializace
systému po odpojení a připojení pólo-
vých vývodů 12V akumulátoru. Inicia-
lizujte systém. (S.351)
Pokud se toto hlášení zobrazuje dále
i po inicializaci, nechte vozidlo pro-
hlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servi-
sem.
■Pokud byl odpojen a znovu připo-
jen pólový vývod 12V akumulátoru
Systém je potřeba inicializovat. Pro inici-
alizaci systému jeďte s vozidlem rovně
vpřed po dobu 5 sekund nebo déle rych-
lostí přibližně 35 km/h nebo vyšší.
■Informace o detekci senzorů
Při používání mohou nastat následující
situace.
●Senzory mohou být schopny deteko-
vat pouze objekty v blízkosti předního
a zadního nárazníku.
●V závislosti na tvaru objektu a dalších
faktorech se může vzdálenost detek-
ce zkrátit, nebo detekce není možná
vůbec.
●Pokud je objekt extrémně blízko u sen-
zoru, nemusí být detekován.
●Mezi detekcí objektu a jejím zobraze-
ním bude krátká prodleva. I při nízké
rychlosti je možné, že se objekt přiblí-
ží do oblasti detekce senzoru předtím,
než se ukáže zobrazení a zazní vý-
stražné pípání.
●Mohlo by být obtížné slyšet bzučák
z důvodu hlasitosti audiosystému
nebo hluku proudění vzduchu z klima-
tizace.
●Může být obtížné slyšet bzučák, po-
kud zní bzučáky jiných systémů.
■Podmínky, za kterých funkce nemu-
sí fungovat správně
Určitý stav vozidla a okolní prostředí
může ovlivnit schopnost senzoru správ-
ně detekovat objekty. Jednotlivé přípa-
dy, kdy k tomu může dojít, jsou vypsány
níže.
●Na senzoru ulpěla nečistota, sníh
nebo led. (Tento problém vyřeší vyčiš-
tění senzoru.)
●Senzor je zamrzlý. (Tento problém vy-
řeší rozmrazení oblasti.)
Ve zvláště chladném počasí, pokud
zamrzne senzor, zobrazení senzoru
může být zobrazeno abnormálně,
nebo objekty, např. zdi, nemusí být
detekovány.
●Senzor je něčím překryt.
●Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo chladné.
●Na extrémně nerovné silnici, ve sva-
hu, na štěrku nebo na trávě.

3524-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ
●Okolí vozidla je hlučné z důvodu hou-
kání vozidel, hl uku motocyklových motorů, vzduchových brzd velkých vo-
zidel nebo jiných hla sitých zařízení,
vydávajících ultrazvukové vlny.
●V okolí je jiné vozidlo vybavené parko-
vacími senzory.
●Senzor je pokryt vr stvou rozstříknuté
vody nebo hustého deště.
●Pokud je senzor zasažen velkým
množstvím vody, např., když jedete na zaplavené silnici.
●Pokud je vozidlo výrazně nakloněno.
●Vozidlo se přibližuje k vysokému nebo
tvarovanému obrubníku.
●Pokud se objekty dostanou příliš blíz-
ko k senzoru.
■Objekty, které nemusí být řádně de- tekovány
Tvar objektu může bránit senzorům
v detekci objektů. Zvláštní pozornost vě- nujte následujícím objektům:
●Dráty, ploty, lana atd.
●Bavlna, sníh a jiné materiály, které po-
hlcují zvukové vlny
●Ostře tvarované objekty
●Nízké objekty
●Vysoké objekty s vyčnívající horní částí směrem k vašemu vozidlu
Osoby nemusí být detekovatelné, pokud
mají na sobě určité typy oděvů.

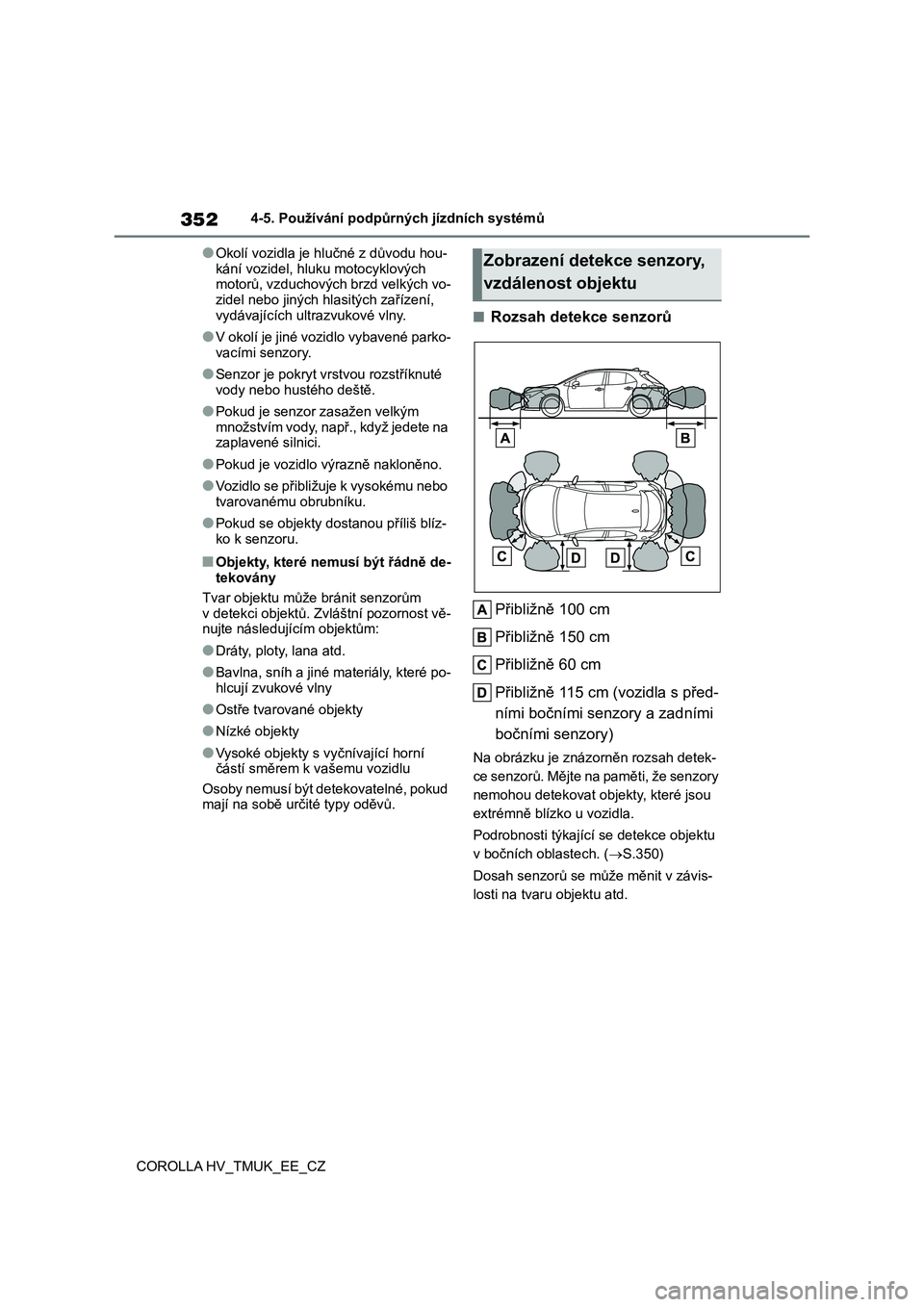

■Rozsah detekce senzorů
Přibližně 100 cm
Přibližně 150 cm
Přibližně 60 cm
Přibližně 115 cm (vozidla s před-
ními bočními senzory a zadními
bočními senzory)
Na obrázku je znáz orněn rozsah detek-
ce senzorů. Mějte na paměti, že senzory
nemohou detekovat o bjekty, které jsou
extrémně blízko u vozidla.
Podrobnosti týkající se detekce objektu
v bočních oblastech. ( S.350)
Dosah senzorů se m ůže měnit v závis-
losti na tvaru objektu atd.
Zobrazení detekce senzory,
vzdálenost objektu

353
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ

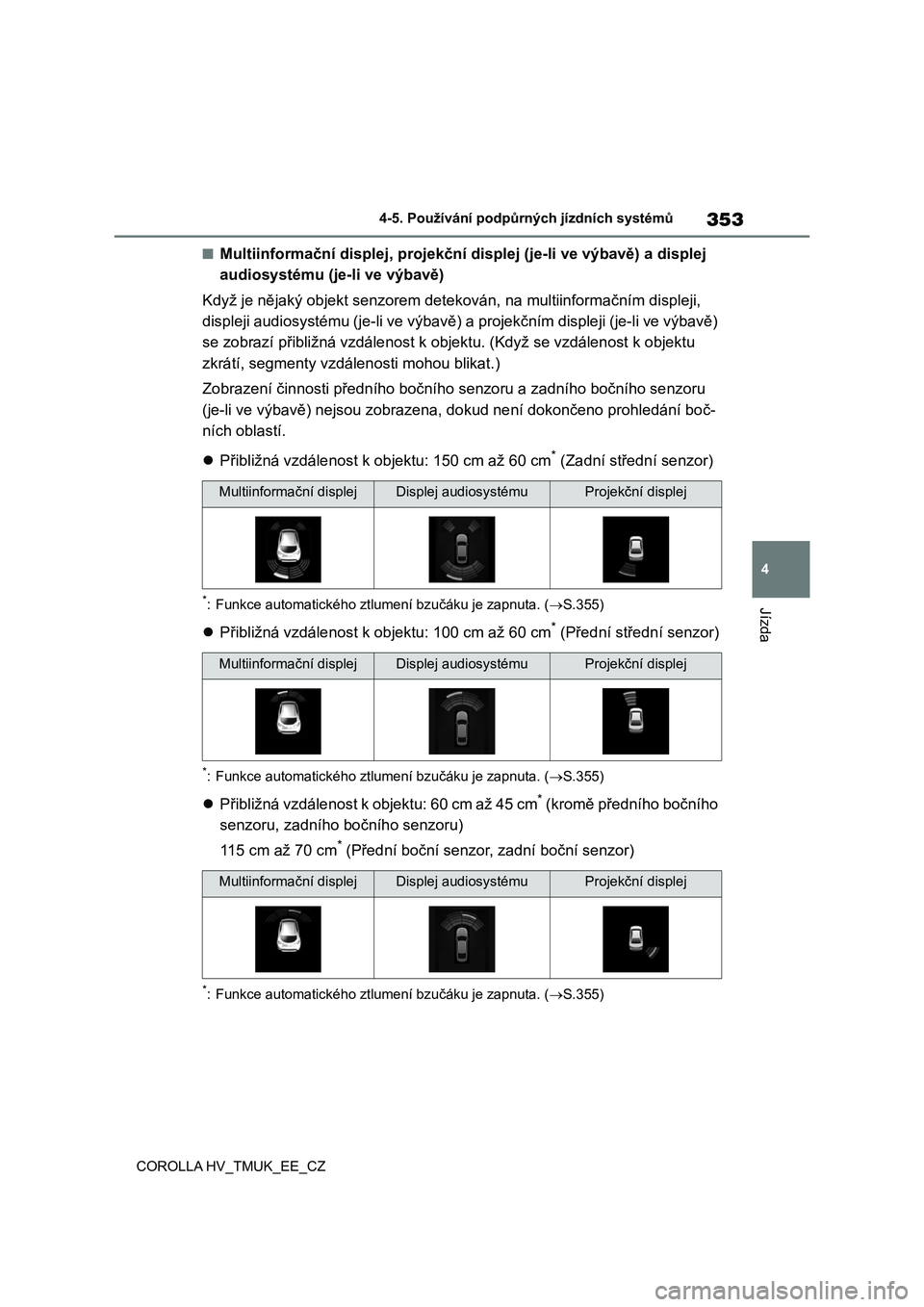

■Multiinformační displej, projekčn í displej (je-li ve výbavě) a displej
audiosystému (je-li ve výbavě)
Když je nějaký objekt senzorem de tekován, na multiinformačním displeji,
displeji audiosystému (je-li ve v ýbavě) a projekčním displeji (je-li ve výbavě)
se zobrazí přibližná vzdálenost k objektu. (Když se vzdálenost k objektu
zkrátí, segmenty vzdálenosti mohou blikat.)
Zobrazení činnosti předního boční ho senzoru a zadního bočního senzoru
(je-li ve výbavě) nejsou zobrazen a, dokud není dokončeno prohledání boč-
ních oblastí.
 Přibližná vzdálenost k objektu: 150 cm až 60 cm* (Zadní střední senzor)
*: Funkce automatického ztlumení bzučáku je zapnuta. (S.355)
Přibližná vzdálenost k objektu: 100 cm až 60 cm* (Přední střední senzor)
*: Funkce automatického ztlumení bzučáku je zapnuta. (S.355)
Přibližná vzdálenost k objektu: 60 cm až 45 cm* (kromě předního bočního
senzoru, zadního b očního senzoru)
115 cm až 70 cm* (Přední boční senzor, zadní boční senzor)
*: Funkce automatické ho ztlumení bzučáku je zapnuta. (S.355)
Multiinformační displejDisplej audiosystémuProjekční displej
Multiinformační displejDisplej audiosystémuProjekční displej
Multiinformační displejDisplej audiosystémuProjekční displej

3544-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ

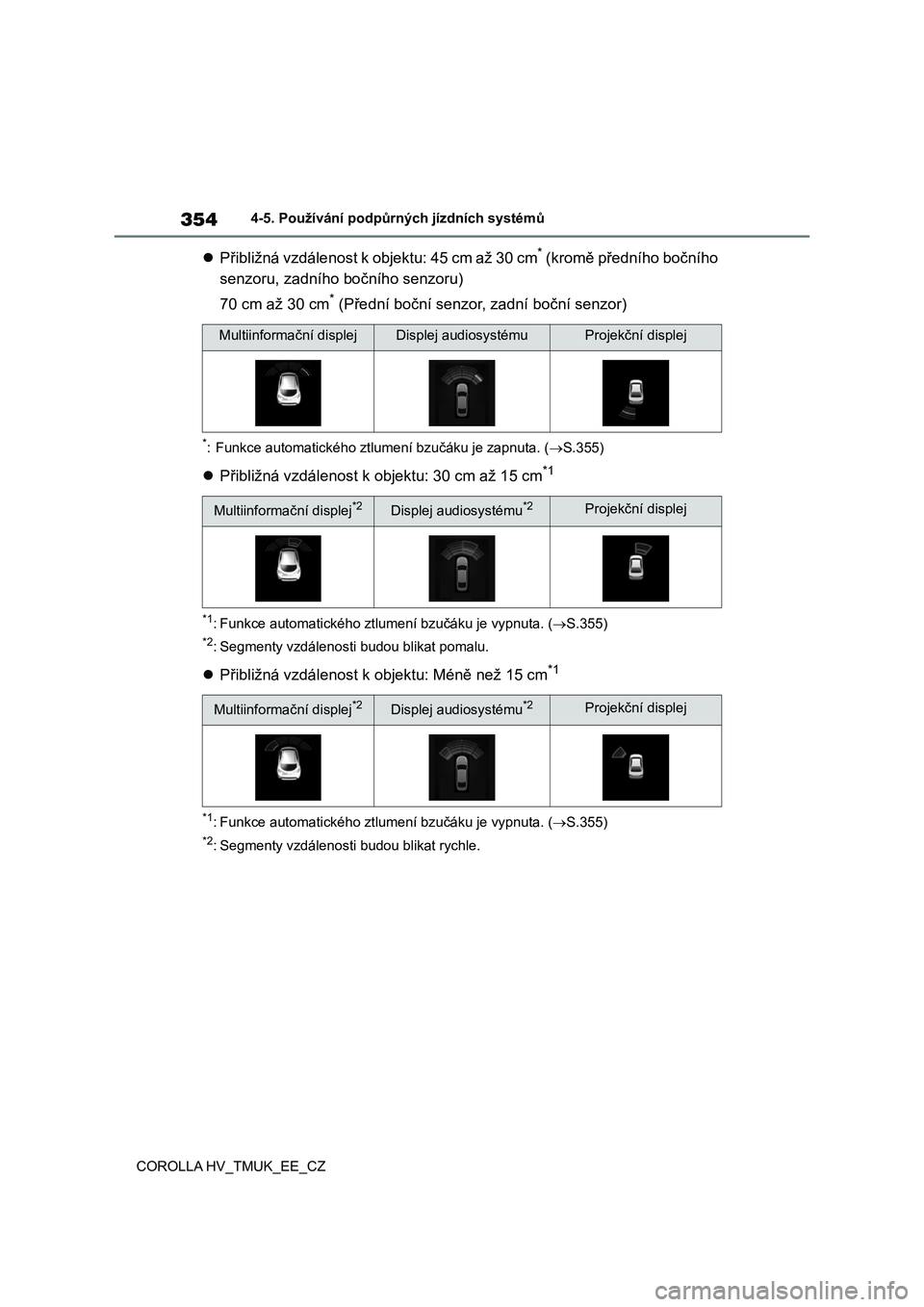

 Přibližná vzdálenost k objektu: 45 cm až 30 cm* (kromě předního bočního
senzoru, zadního b očního senzoru)
70 cm až 30 cm* (Přední boční senzor, zadní boční senzor)
*: Funkce automatické ho ztlumení bzučáku je zapnuta. (S.355)
Přibližná vzdálenost k objektu: 30 cm až 15 cm*1
*1: Funkce automatického ztlumení bzučáku je vypnuta. (S.355)
*2: Segmenty vzdálenosti budou blikat pomalu.
Přibližná vzdálenost k objektu: Méně než 15 cm*1
*1: Funkce automatického ztlumení bzučáku je vypnuta. (S.355)
*2: Segmenty vzdálenosti budou blikat rychle.
Multiinformační displejDisplej audiosystémuProjekční displej
Multiinformační displej*2Displej audiosystému*2Projekční displej
Multiinformační displej*2Displej audiosystému*2Projekční displej

355
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ

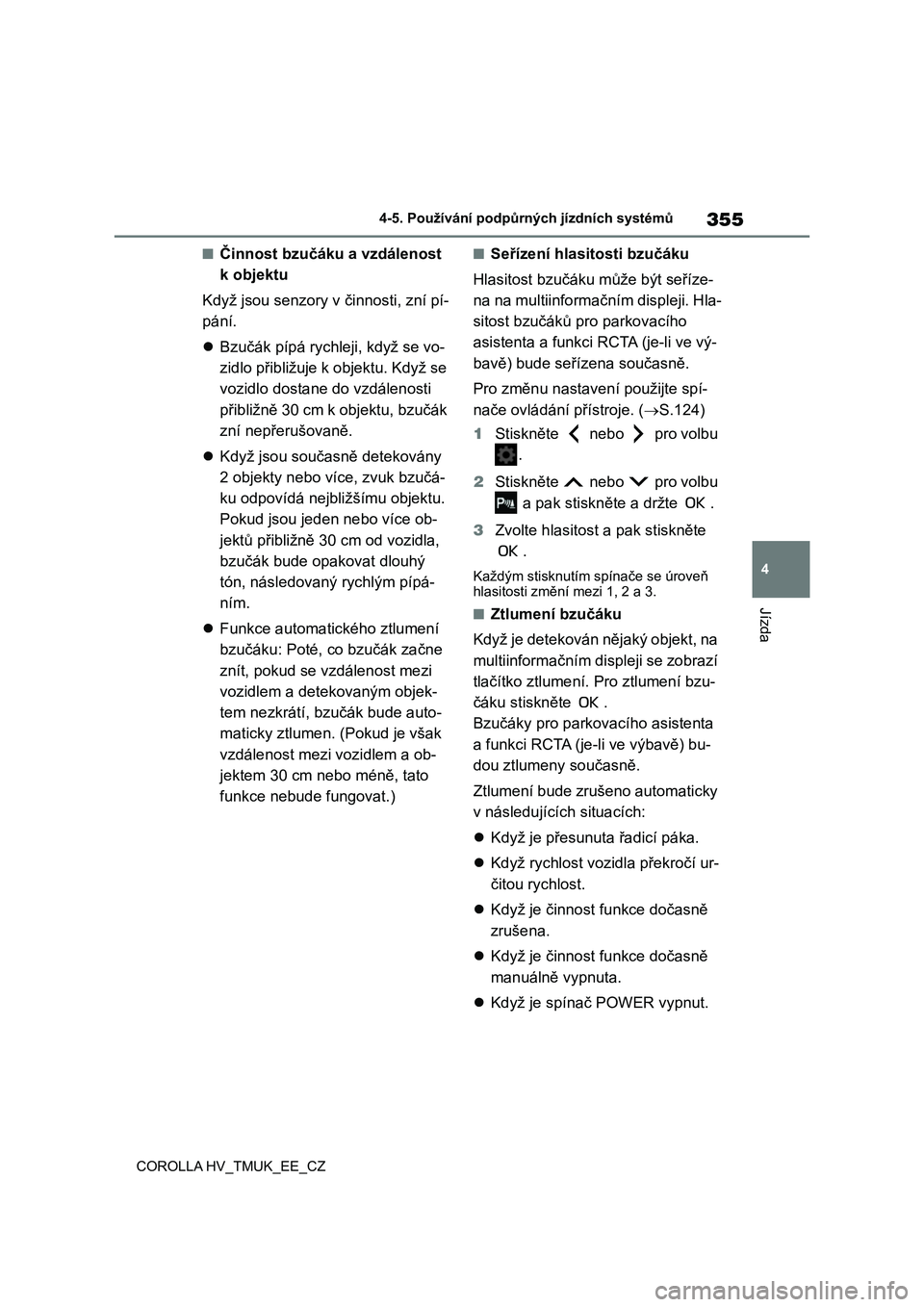

■Činnost bzučáku a vzdálenost
k objektu
Když jsou senzory v činnosti, zní pí-
pání.
 Bzučák pípá rychleji, když se vo-
zidlo přibližuje k objektu. Když se
vozidlo dostane do vzdálenosti
přibližně 30 cm k objektu, bzučák
zní nepřerušovaně.
 Když jsou současně detekovány
2 objekty nebo více, zvuk bzučá-
ku odpovídá nejbližšímu objektu.
Pokud jsou jeden nebo více ob-
jektů přibližně 30 cm od vozidla,
bzučák bude op akovat dlouhý
tón, následovaný rychlým pípá-
ním.
 Funkce automatického ztlumení
bzučáku: Poté, c o bzučák začne
znít, pokud se vzdálenost mezi
vozidlem a detekovaným objek-
tem nezkrátí, bzučák bude auto-
maticky ztlumen. (Pokud je však
vzdálenost mezi vozidlem a ob-
jektem 30 cm nebo méně, tato
funkce nebude fungovat.)
■Seřízení hlasitosti bzučáku
Hlasitost bzučáku může být seříze-
na na multiinformačním displeji. Hla-
sitost bzučáků pro parkovacího
asistenta a funkci RCTA (je-li ve vý-
bavě) bude seřízena současně.
Pro změnu nastavení použijte spí-
nače ovládání přístroje. ( S.124)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
a pak stiskněte a držte .
3 Zvolte hlasitost a pak stiskněte
.
Každým stisknutím spínače se úroveň hlasitosti změní mezi 1, 2 a 3.
■Ztlumení bzučáku
Když je detekován nějaký objekt, na
multiinformačním di spleji se zobrazí
tlačítko ztlumení. Pro ztlumení bzu-
čáku stiskněte .
Bzučáky pro parkovacího asistenta
a funkci RCTA (je-li ve výbavě) bu-
dou ztlumeny současně.
Ztlumení bude zruš eno automaticky
v následujících situacích:
 Když je přesunuta řadicí páka.
 Když rychlost vozidla překročí ur-
čitou rychlost.
 Když je činnost funkce dočasně
zrušena.
 Když je činnost funkce dočasně
manuálně vypnuta.
 Když je spínač POWER vypnut.

3564-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ
*: Je-li ve výbavě
Spínače ovládání přístroje
Zapnutí/vypnutí funkce RCTA
Když je funkce RCTA vypnuta, svítí indi-
kátor vypnutí RCTA.
Indikátory na vnějších zpětných
zrcátkách
Když je detekováno vozidlo blížící se
z pravé nebo levé str any k zádi vozidla,
oba indikátory na vn ějších zpětných zr-
cátkách budou blikat.
Displej audiosysté mu (je-li ve vý-
bavě)
Pokud je detekováno vozidlo blížící se
z pravé nebo levé str any k zádi vozidla,
na displeji audiosystém u se zobrazí iko-
na RCTA ( S.358) pro detekovanou
stranu. Tento obráze k ukazuje příklad
vozidla blížícího se z obou stran vozidla.
Bzučák RCTA
Pokud je detekováno vozidlo blížící se
z pravé nebo levé str any k zádi vozidla,
bude znít bzučák. Bzučák zazní také na
přibližně 1 sekundu ihned poté, co je za-
pnuta funkce RCTA.

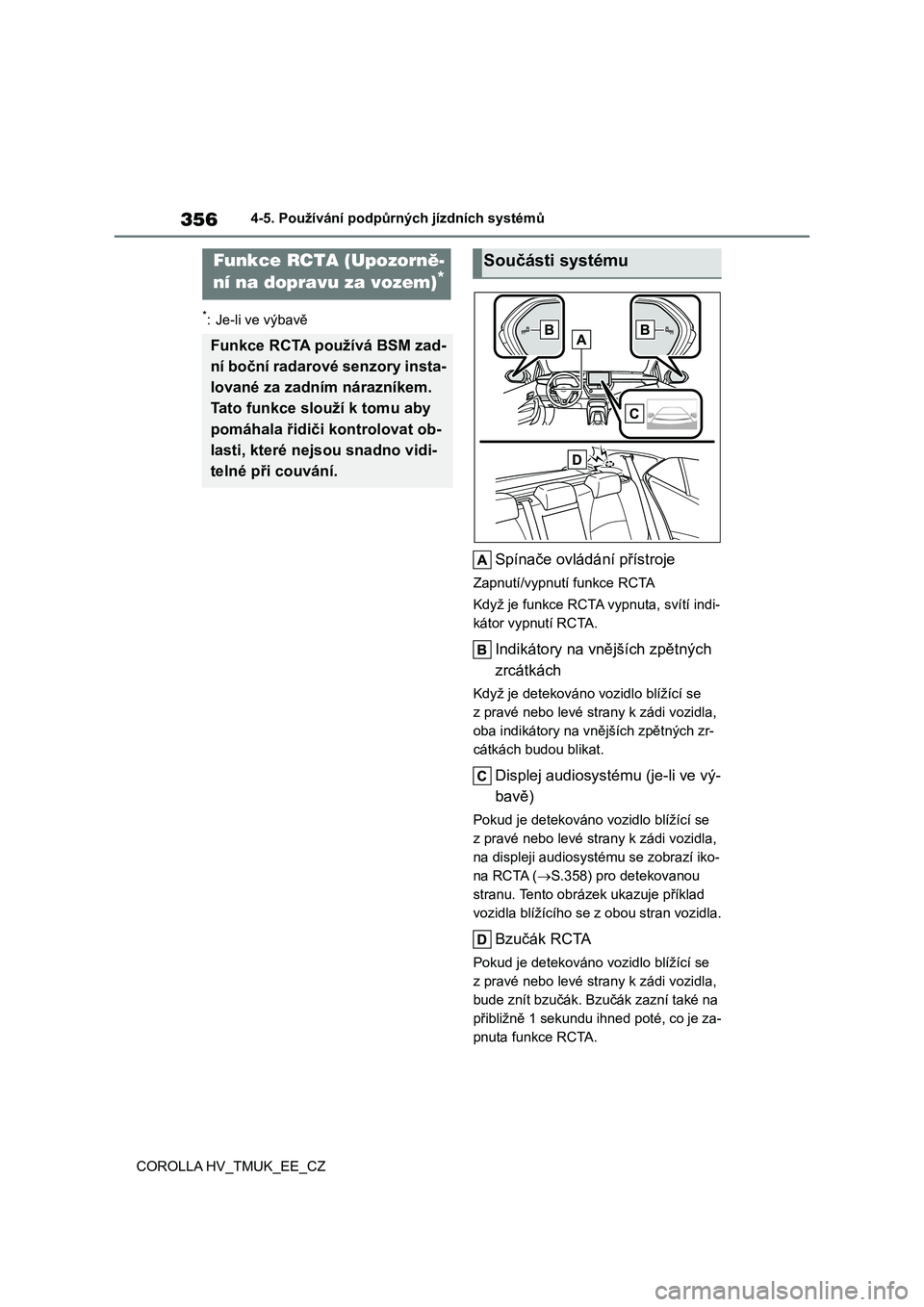

Funkce RCTA (Upozorně-
ní na dopravu za vozem)*
Funkce RCTA používá BSM zad-
ní boční radarové senzory insta-
lované za zadním nárazníkem.
Tato funkce slouží k tomu aby
pomáhala řidiči kontrolovat ob-
lasti, které nejsou snadno vidi-
telné při couvání.
Součásti systému

357
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ

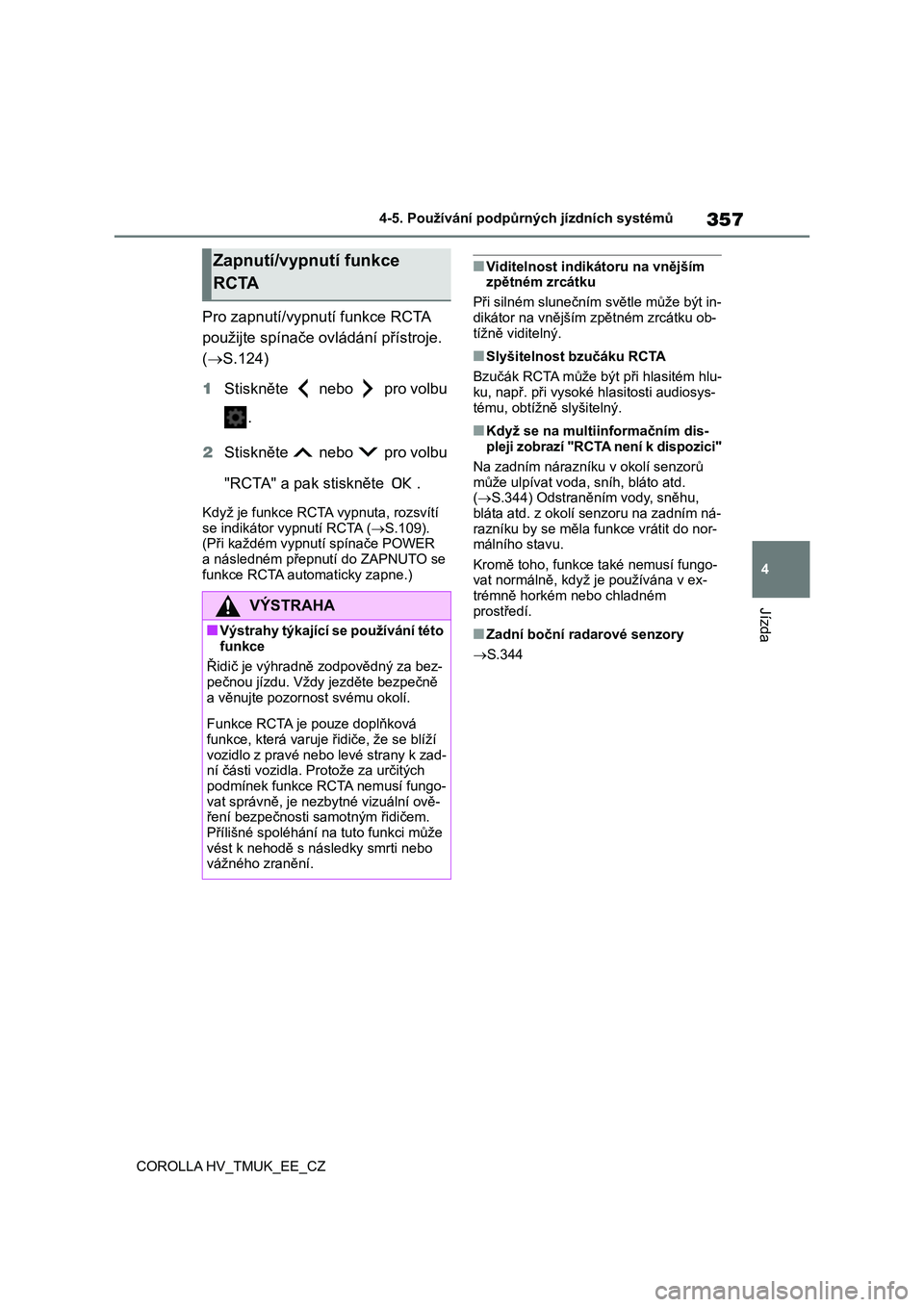

Pro zapnutí/vypnutí funkce RCTA
použijte spínače ovládání přístroje.
( S.124)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
"RCTA" a pak stiskněte .
Když je funkce RCT A vypnuta, rozsvítí
se indikátor vy pnutí RCTA (S.109).
(Při každém vypnutí spínače POWER a následném přepnut í do ZAPNUTO se
funkce RCTA automaticky zapne.)
■Viditelnost indikátoru na vnějším zpětném zrcátku
Při silném slunečním světle může být in-
dikátor na vnějším z pětném zrcátku ob- tížně viditelný.
■Slyšitelnost bzučáku RCTA
Bzučák RCTA může být při hlasitém hlu-
ku, např. při vysoké hlasitosti audiosys- tému, obtížn ě slyšitelný.
■Když se na multiinformačním dis-
pleji zobrazí "RCTA není k dispozici"
Na zadním nárazník u v okolí senzorů může ulpívat voda, sníh, bláto atd.
( S.344) Odstraněním vody, sněhu,
bláta atd. z okolí s enzoru na zadním ná- razníku by se měla funkce vrátit do nor-
málního stavu.
Kromě toho, funkce také nemusí fungo- vat normálně, když je používána v ex-
trémně horkém nebo chladném
prostředí.
■Zadní boční radarové senzory
 S.344
Zapnutí/vypnutí funkce
RCTA
VÝSTRAHA
■Výstrahy týkající se používání této
funkce
Řidič je výhradně zodpovědný za bez-
pečnou jízdu. Vždy jezděte bezpečně
a věnujte pozornost svému okolí.
Funkce RCTA je pouze doplňková
funkce, která varuje ř idiče, že se blíží vozidlo z pravé nebo levé strany k zad-
ní části vozidla. Protože za určitých
podmínek funkce RCTA nemusí fungo- vat správně, je nezb ytné vizuální ově-
ření bezpečnosti samotným řidičem.
Přílišné spoléhání na tuto funkci může vést k nehodě s následky smrti nebo
vážného zranění.

3584-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ

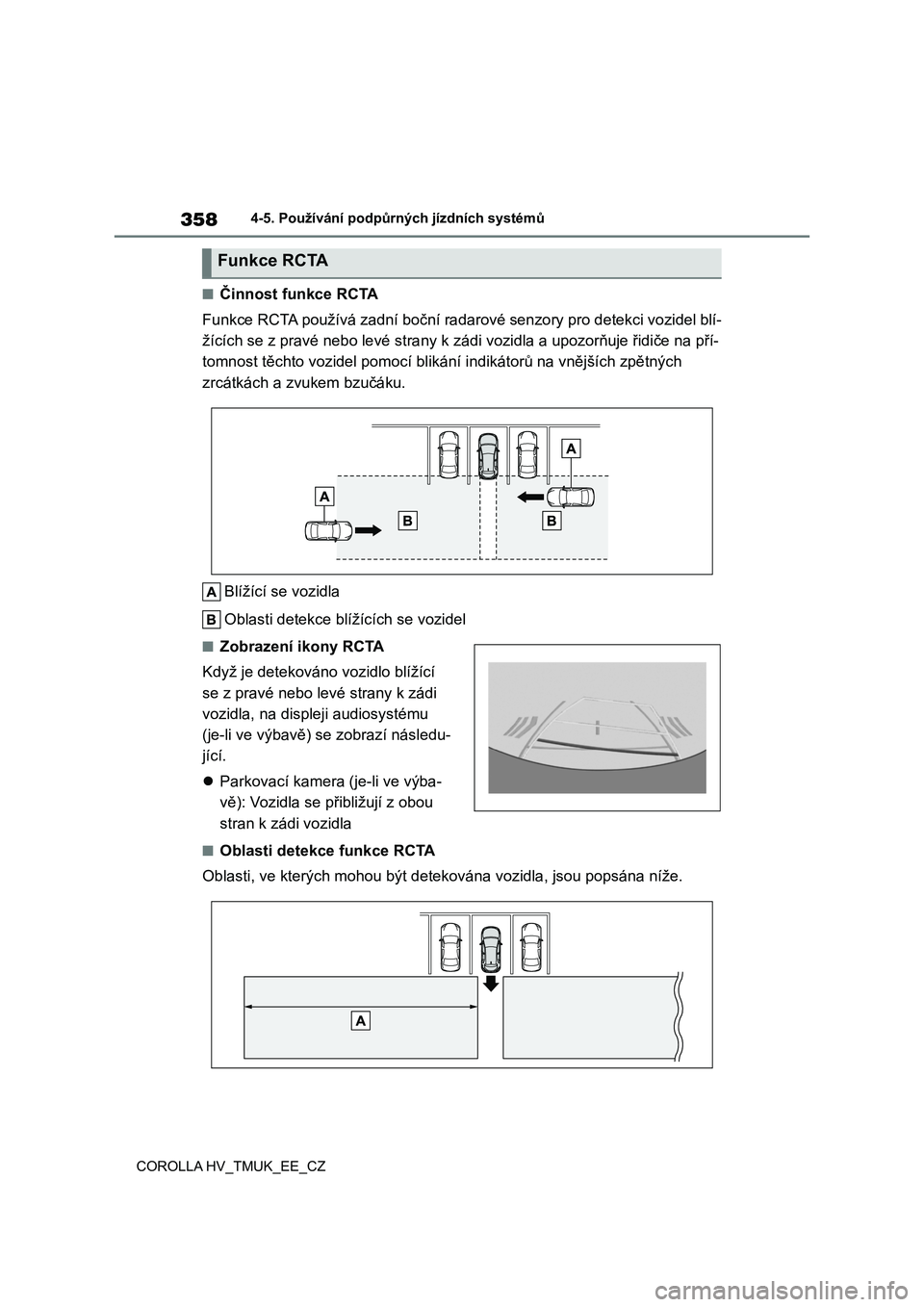

■Činnost funkce RCTA
Funkce RCTA používá zadní boční radarové senzory pro detekci vo zidel blí-
žících se z pravé nebo levé str any k zádi vozidla a upozorňuje řidiče na pří-
tomnost těchto vozidel pomocí b likání indikátorů na vnějších zpětných
zrcátkách a zvukem bzučáku.
Blížící se vozidla
Oblasti detekce blí žících se vozidel
■Zobrazení ikony RCTA
Když je detekováno vozidlo blížící
se z pravé nebo le vé strany k zádi
vozidla, na displeji audiosystému
(je-li ve výbavě) se zobrazí následu-
jící.
 Parkovací kamera (je-li ve výba-
vě): Vozidla se přibližují z obou
stran k zádi vozidla
■Oblasti detekce funkce RCTA
Oblasti, ve kterých mohou být det ekována vozidla, jsou popsána níže.
Funkce RCTA
