TOYOTA COROLLA HATCHBACK 2021 Brugsanvisning (in Danish)

289
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
OM12P55DK.book Page 289 Monda
y, September 28, 2020 12:19 PM

290
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
OM12P55DK.book Page 290 Monda
y, September 28, 2020 12:19 PM

291
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
nHvis der vises en advarselsmeddelelse på multi-informationsdisplayet
Et system kan være midlertidigt ude af funk tion, eller der kan være en fejl i systemet.
lI følgende situationer skal de handlinger, der er angivet i tabellen, udføres. Når de
normale driftsforhold registreres, forsvinder meddelelsen, og systemet kan anven-
des.
Kontakt en autoriseret Toyota-forhandler/-r eparatør eller andre kvalificerede fagfolk,
hvis meddelelsen ikke forsvinder.
OM12P55DK.book Page 291 Monda y, September 28, 2020 12:19 PM

292
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
lI følgende situationer forsvinder meddelel
sen, og systemet kan igen anvendes,
hvis situationen ændrer sig (e ller bilen har kørt i et stykke tid), og normale driftsfor-
hold registreres.
Kontakt en autoriseret Toyota-forhandler/-r eparatør eller andre kvalificerede fagfolk,
hvis meddelelsen ikke forsvinder.
• Når temperaturen omkring radarsensoren er over eller under driftsområdet, fx når
bilen befinder sig i solen eller i ekstremt lave temperaturer
• Når frontkameraet ikke kan registrere obje kter foran bilen, fx ved kørsel i mørke,
sne eller tåge, eller hvis der skinner skarpt lys ind i kameraet
SituationHandlinger
Hvis området omkring en sensor er dæk-
ket af snavs, fugt (dug, kondens, is osv.)
eller andre fremmedlegemerOmrådet af forruden foran frontkameraet
rengøres med forrude viskerne eller air-
conditionsystemets forrudeafdugnings-
funktion ( S. 468).
Når temperaturen omkring frontkameraet
er over eller under driftsområdet, fx når
bilen befinder sig i solen eller i ekstremt
lave temperaturer
Hvis frontkameraet er meget varmt, fx
efter bilen har været parkeret i solen,
anvendes airconditi onsystemet til at
sænke temperaturen omkring frontkame-
raet.
Hvis der er anvendt solafskærmning,
mens bilen var parkeret, kan sollys, som
reflekteres fra solafskærmningens over-
flade afhængig af dens type medføre, at
frontkameraets temperatur bliver meget
høj.
Hvis frontkameraet er koldt, f.eks. fordi
bilen har været parkeret ved meget lave
temperaturer, anvendes airconditionsy-
stemet til at øge temperaturen omkring
frontkameraet.
Området omkring frontkameraet er blo-
keret, fx fordi motorhjelmen er åben, eller
der sidder en mærkat på forruden foran
frontkameraet.
Luk motorhjelmen, fjern mærkaten osv.
for at fjerne blokeringen.
OM12P55DK.book Page 292 Monda y, September 28, 2020 12:19 PM

293
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
*: Hvis monteret
Systemet kan registrere følgende:

Biler
 Cyklister
 Fodgængere
nPre-collision-advarsel
Når systemet vurderer, at risikoen for en frontal kollis
ion er høj, lyder
en summer, og der vises en advar-
selsmeddelelse på multi-informati-
onsdisplayet, som opfordrer
føreren til at undvige.
nPre-collision-bremseas-
sistance
Når systemet vurderer, at risikoen
for en frontal kollisio n er høj, tilfører
systemet større bremsekraft alt
efter, hvor hårdt der trædes på
bremsepedalen.
nPre-collision-opbremsning
Hvis systemet vurderer, at der er
ekstremt høj risiko for en frontal kol-
lision, aktiveres bremserne auto-
matisk for at hjælpe med at undgå
kollisionen eller redu cere kollisions-
kraften.
nAffjedringskontrol (biler med
adaptiv variabel affjedring)
Hvis systemet vurderer, at risikoen
for en frontal kollision er stor, styrer
systemet for adaptiv variabel affjed-
ring ( S. 401) støddæmperens
dæmpningskraft optimalt og hjæl-
per dermed til at bibeholde bilens
stabilitet på vejen.
PCS
(pre-collision-system)*
Pre-collision-systemet anven-
der en radarsensor og frontka-
meraet til at objekter ( S. 296)
foran bilen. Når systemet vur-
derer, at der er stor risiko for
en frontal kollision med et
objekt, vises en advarsel, der
opfordrer føreren til at und-
vige, og det potentielle brem-
setryk øges for at hjælpe
føreren med at undgå en kolli-
sion. Hvis systemet vurderer,
at der er ekstremt høj risiko for
en frontal kollision med et
objekt, aktiveres bremserne
automatisk for at hjælpe med
at undgå kollisionen eller redu-
cere kollisionskraften.
Pre-collision-systemet kan
deaktiveres/aktiveres, og
timingen af advarslen kan
ændres. ( S. 295)
Objekter, der kan registreres
Systemets funktioner
OM12P55DK.book Page 293 Monda y, September 28, 2020 12:19 PM

294
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel

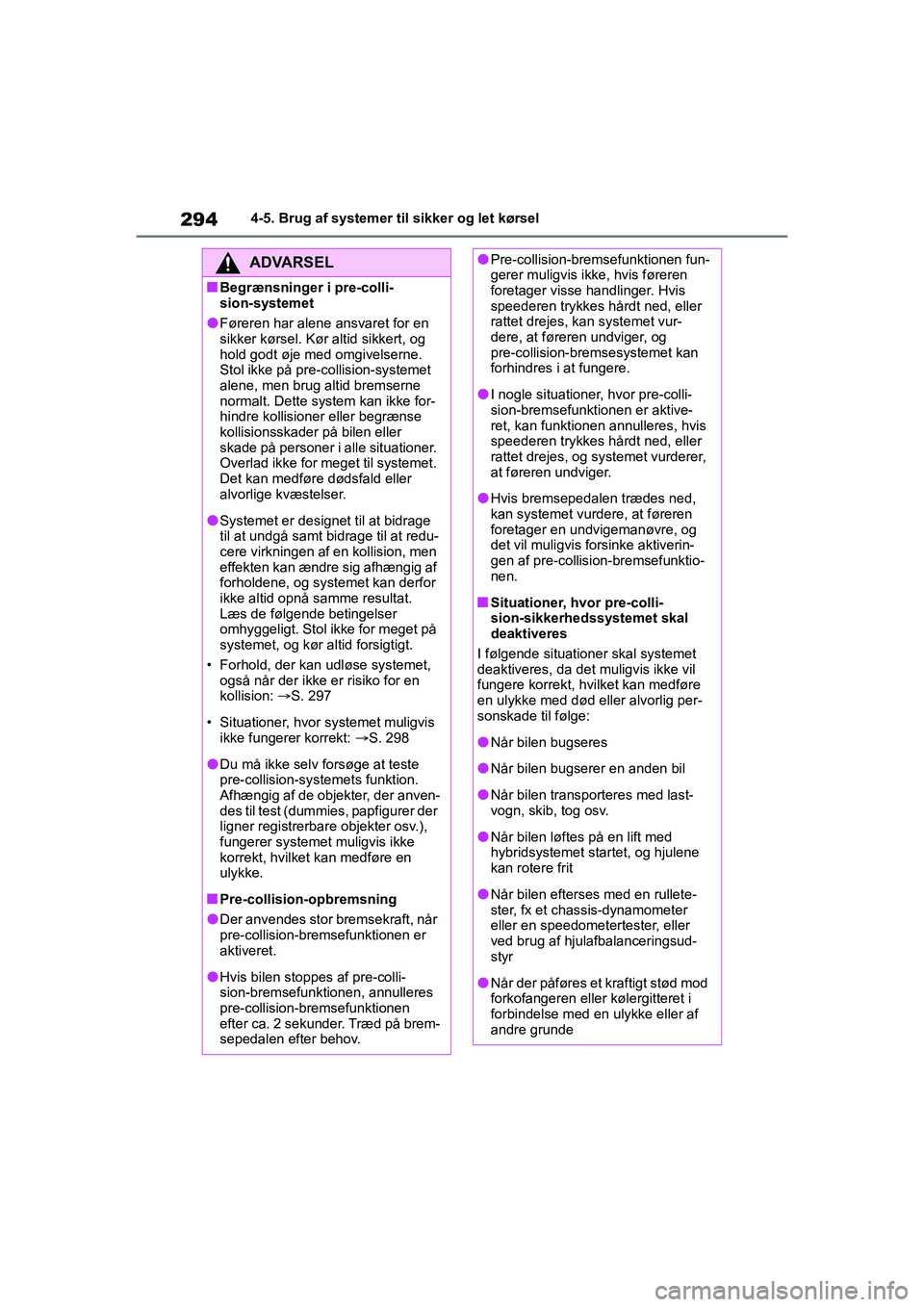

ADVARSEL
nBegrænsninger i pre-colli-
sion-systemet
lFøreren har alene ansvaret for en
sikker kørsel. Kør altid sikkert, og
hold godt øje med omgivelserne.
Stol ikke på pr
e-collision-systemet
alene, men brug altid bremserne
normalt. Dette system kan ikke for-
hindre kollisioner eller begrænse
kollisionsskader på bilen eller
skade på personer i alle situationer.
Overlad ikke for meget til systemet.
Det kan medføre dødsfald eller
alvorlige kvæstelser.
lSystemet er designet til at bidrage
til at undgå samt bidrage til at redu-
cere virkningen af en kollision, men
effekten kan ændre sig afhængig af
forholdene, og systemet kan derfor
ikke altid opnå samme resultat.
Læs de følgende betingelser
omhyggeligt. Stol ikke for meget på
systemet, og kør al tid forsigtigt.
• Forhold, der kan udløse systemet, også når der ikke er risiko for en
kollision: S. 297
• Situationer, hvor systemet muligvis
ikke fungerer korrekt: S. 298
lDu må ikke selv forsøge at teste
pre-collision-systemets funktion.
Afhængig af de objekter, der anven-
des til test (dummies, papfigurer der
ligner registrerbar e objekter osv.),
fungerer systemet muligvis ikke
korrekt, hvilket kan medføre en
ulykke.
nPre-collision-opbremsning
lDer anvendes stor bremsekraft, når
pre-collision-bremsefunktionen er
aktiveret.
lHvis bilen stoppes af pre-colli-
sion-bremsefunktionen, annulleres
pre-collision-bremsefunktionen
efter ca. 2 sekunder. Træd på brem-
sepedalen efter behov.
lPre-collision-bremsefunktionen fun-
gerer muligvis ikke, hvis føreren
foretager visse handlinger. Hvis
speederen trykkes hårdt ned, eller
rattet drejes, kan systemet vur-
dere, at føreren undviger, og
pre-collision-brem sesystemet kan
forhindres i at fungere.
lI nogle situationer, hvor pre-colli-
sion-bremsefunktionen er aktive-
ret, kan funktionen annulleres, hvis
speederen trykkes hårdt ned, eller
rattet drejes, og systemet vurderer,
at føreren undviger.
lHvis bremsepedalen trædes ned,
kan systemet vurder e, at føreren
foretager en undvigemanøvre, og
det vil muligvis forsinke aktiverin-
gen af pre-collision-bremsefunktio-
nen.
nSituationer, hvor pre-colli-
sion-sikkerhedssystemet skal
deaktiveres
I følgende situationer skal systemet
deaktiveres, da det muligvis ikke vil
fungere korrekt, hvilket kan medføre
en ulykke med død e ller alvorlig per-
sonskade til følge:
lNår bilen bugseres
lNår bilen bugserer en anden bil
lNår bilen transporteres med last-
vogn, skib, tog osv.
lNår bilen løftes på en lift med
hybridsystemet star tet, og hjulene
kan rotere frit
lNår bilen efterses med en rullete-
ster, fx et chassis-dynamometer
eller en speedometertester, eller
ved brug af hjulafbalanceringsud-
styr
lNår der påføres et kraftigt stød mod
forkofangeren eller kølergitteret i
forbindelse med en ulykke eller af
andre grunde
OM12P55DK.book Page 294 Monda y, September 28, 2020 12:19 PM

295
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel
nAktivering/deaktivering af
pre-collision-systemet
Pre-collision-systemet kan aktive-
res/deaktiveres på ( S. 638)
på multi-informationsdisplayet.
Systemet aktiveres automatisk, hver
gang tændingskontakten drejes til ON.
Hvis systemet er deaktiveret, lyser
PCS-advarselslampen, og der
vises en meddelelse på multi-infor-
mationsdisplayet.
nÆndring af timingen af
pre-collision-advarsler
Timingen af pre-collision-advarsler
kan ændres på ( S. 638) på
multi-informationsdisplayet.
Indstillingen af timingen for advarslen
bevares, når tændingskontakten slås
fra. Hvis pre-collision-systemet deakti-
veres og aktiveres igen, vender aktive-
ringstimingen dog tilbage til
standardindstillingen (middel).
1 Tidlig
2 Middel
Dette er standardindstillingen.
3Sen
ADVARSEL
lHvis bilen ikke kan køres på en sta-
bil måde, f.eks. når bilen har været
impliceret i et uheld eller har en fejl
lVed sportskørsel eller terrænkørsel
lNår dæktrykket ikke er korrekt
lNår dækkene er meget slidt
lNår der er monteret dæk i en anden
størrelse end specificeret
lNår der er monteret snekæder på
bilen
lNår der anvendes et pladsbespa-
rende reservehjul eller et reparati-
onssæt til reservehjulet
lHvis udstyr (sneplov m.m.), der kan
blokere for radarsensoren eller
frontkameraet, er monteret midlerti-
digt på bilen
Ændring af
pre-collision-systemets
indstillinger
OM12P55DK.book Page 295 Monda y, September 28, 2020 12:19 PM

296
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel

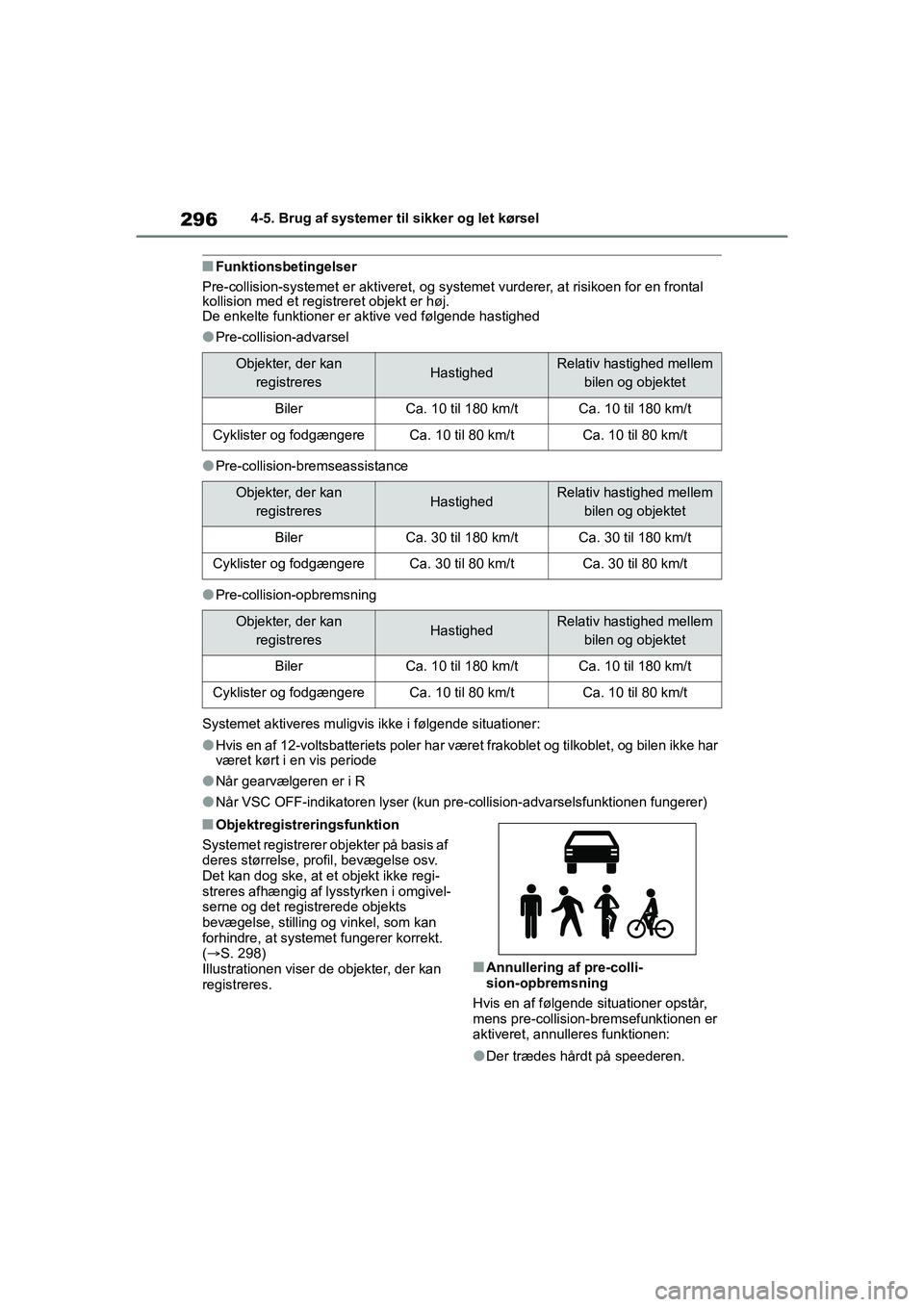

nFunktionsbetingelser
Pre-collision-systemet er aktiveret, og system et vurderer, at risikoen for en frontal
kollision med et registreret objekt er høj.
De enkelte funktioner er aktive ved følgende hastighed
lPre-collision-advarsel
lPre-collision-bremseassistance
lPre-collision-opbremsning
Systemet aktiveres muligvis ikke i følgende situationer:
lHvis en af 12-voltsbatteriets poler har været frakoblet og tilkoblet, og bilen ikke har
været kørt i en vis periode
lNår gearvælgeren er i R
lNår VSC OFF-indikatoren lyser (kun pr e-collision-advarselsfunktionen fungerer)
nObjektregistreringsfunktion
Systemet registrerer ob jekter på basis af
deres størrelse, profil, bevægelse osv.
Det kan dog ske, at et objekt ikke regi-
streres afhængig af lysstyrken i omgivel-
serne og det registrerede objekts
bevægelse, stilling og vinkel, som kan
forhindre, at systemet fungerer korrekt.
(S. 298)
Illustrationen viser de objekter, der kan
registreres.
nAnnullering af pre-colli-
sion-opbremsning
Hvis en af følgende situationer opstår,
mens pre-collision-bremsefunktionen er
aktiveret, annulleres funktionen:
lDer trædes hårdt på speederen.
Objekter, der kan registreresHastighedRelativ hastighed mellem bilen og objektet
BilerCa. 10 til 180 km/tCa. 10 til 180 km/t
Cyklister og fodgængereCa. 10 til 80 km/tCa. 10 til 80 km/t
Objekter, der kan registreresHastighedRelativ hastighed mellem bilen og objektet
BilerCa. 30 til 180 km/tCa. 30 til 180 km/t
Cyklister og fodgængereCa. 30 til 80 km/tCa. 30 til 80 km/t
Objekter, der kan registreresHastighedRelativ hastighed mellem bilen og objektet
BilerCa. 10 til 180 km/tCa. 10 til 180 km/t
Cyklister og fodgængereCa. 10 til 80 km/tCa. 10 til 80 km/t
OM12P55DK.book Page 296 Monda y, September 28, 2020 12:19 PM

297
4
Corolla HV OM12P55DK 4-5. Brug af systemer til sikker og let kørsel
Kørsel

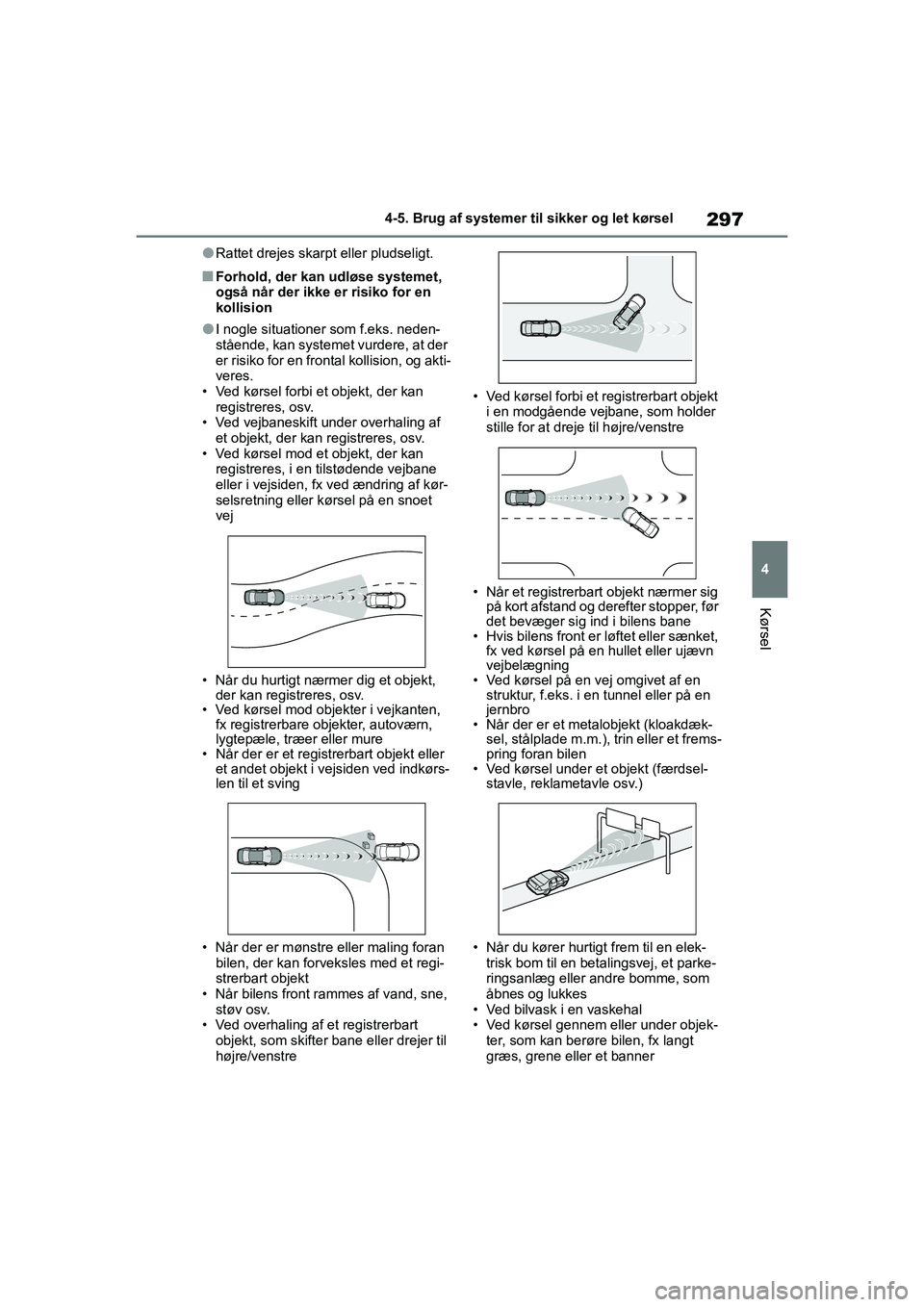

lRattet drejes skarpt eller pludseligt.
nForhold, der kan udløse systemet,
også når der ikke er risiko for en
kollision
lI nogle situationer som f.eks. neden-
stående, kan systemet vurdere, at der
er risiko for en frontal kollision, og akti-
veres.
• Ved kørsel forbi et objekt, der kan
registreres, osv.
• Ved vejbaneskift under overhaling af et objekt, der kan registreres, osv.
• Ved kørsel mod et objekt, der kan registreres, i en tilstødende vejbane
eller i vejsiden, fx ved ændring af kør-
selsretning eller kørsel på en snoet
vej
• Når du hurtigt nærmer dig et objekt, der kan registreres, osv.
• Ved kørsel mod objekter i vejkanten, fx registrerbare objekter, autoværn,
lygtepæle, træer eller mure
• Når der er et registrerbart objekt eller et andet objekt i vejsiden ved indkørs-
len til et sving
• Når der er mønstre eller maling foran bilen, der kan forveksles med et regi-
strerbart objekt
• Når bilens front rammes af vand, sne, støv osv.
• Ved overhaling af et registrerbart objekt, som skifter bane eller drejer til
højre/venstre • Ved kørsel forbi et
registrerbart objekt
i en modgående vejbane, som holder
stille for at dreje til højre/venstre
• Når et registrerbart objekt nærmer sig på kort afstand og derefter stopper, før
det bevæger sig ind i bilens bane
• Hvis bilens front er løftet eller sænket, fx ved kørsel på en hullet eller ujævn
vejbelægning
• Ved kørsel på en vej omgivet af en struktur, f.eks. i en tunnel eller på en
jernbro
• Når der er et metalobjekt (kloakdæk- sel, stålplade m.m.), trin eller et frems-
pring foran bilen
• Ved kørsel under et objekt (færdsel- stavle, reklametavle osv.)
• Når du kører hurtigt frem til en elek- trisk bom til en betalingsvej, et parke-
ringsanlæg eller andre bomme, som
åbnes og lukkes
• Ved bilvask i en vaskehal
• Ved kørsel gennem eller under objek- ter, som kan berøre bilen, fx langt
græs, grene eller et banner
OM12P55DK.book Page 297 Monda y, September 28, 2020 12:19 PM

298
Corolla HV OM12P55DK4-5. Brug af systemer til sikker og let kørsel
• Ved kørsel gennem damp eller røg
• Ved kørsel tæt på et objekt, som reflekterer radiobølger, f.eks. en stor
lastvogn eller autoværn
• Ved kørsel tæt på et tv-tårn, en sende- station, et elkraftv ærk eller et andet
sted, hvor der kan forekomme kraftige
radiobølger eller elektrisk støj
nSituationer, hvor systemet muligvis
ikke fungerer korrekt
lI nogle situationer som eksempelvis
nedenstående registreres et objekt
muligvis ikke af radarsensoren og
frontkameraet, hvilket medfører, at
systemet ikke fungerer korrekt:
• Når et registrerbart objekt nærmer sig bilen
• Når bilen eller et registrerbart objekt
gynger
• Når et registrerbart objekt foretager en pludselig manøvre (fx pludselig
slingren, acceleration eller nedbrems-
ning)
• Når bilen nærmer sig et registrerbart
objekt med høj hastighed
• Når et registrerbart objekt ikke befin- der sig lige foran bilen
• Når et registrerbart objekt befinder sig tæt på en mur, et autoværn, et kloak-
dæksel, et køretøj, en stålplade på
vejen osv.
• Når et registrerbart objekt befinder sig under en struktur • Når et registrerbart objekt er delvist
skjult bag et objekt som fx stor
bagage, en paraply eller et autoværn
• Når der står flere registrerbare objek- ter tæt sammen
• Hvis solen eller andet lys skinner
direkte på et registrerbart objekt
• Når et registrerbart objekt er i en hvid nuance og fremstår meget lyst
• Når et registrerbart objekt ser ud til at have næsten samme farve eller lys-
styrke som omgivelserne
• Når et registrerbart objekt pludselig bevæger sig ud foran eller opstår
foran bilen
• Når bilens front rammes af vand, sne, støv osv.
• Når meget kraftigt lys, fx solen eller
forlygterne på modkørende biler, skin-
ner direkte ind i frontkameraet
• Ved kørsel mod siden eller forenden
af en forankørende bil
• Hvis den forankørende er en motorcy- kel
• Hvis den forankørende er smal, f.eks. en elscooter
• Hvis den forankørende har en lille
bagende, f.eks. en lastvogn uden last
• Hvis den forankørende har en lav bagende, f.eks. en anhænger med
lavt lad
• Hvis den forankørende har en meget høj frihøjde
OM12P55DK.book Page 298 Monda y, September 28, 2020 12:19 PM
