TOYOTA COROLLA HATCHBACK 2021 Brugsanvisning (in Danish)

509
7
Corolla HV OM12P55DK 7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
ADVARSEL
Motorrummet indeholder mange
mekaniske dele og væsker, der plud-
selig kan sætte sig i bevægelse, blive
varme eller blive strømførende. Over-
hold derfor nedenstående sikkerheds-
foranstaltninger for at forebygge
alvorlige personskader eller døds-
ulykker.
nVed arbejde i motorrummet
lSørg for, at både "ACCESSORY"
eller "IGNITION ON" på multi-infor-
mationsdisplayet og "READY"-indi-
katoren er slukket.
lHold hænder, tøj og værktøj væk
fra kørende ventilatorer.
lUndgå at berøre motoren, elstyre-
enheden, køleren, udstødningsma-
nifolden osv. umiddelbart efter
kørsel, da de kan være varme. Olie
og andre væsker kan også være
varme.
lEfterlad ikke brændbare genstande,
såsom papir eller klude, i motor-
rummet.
lRyg ikke, frembring ikke gnister, og
anvend ikke åben ild i nærheden af
brændstoffet eller 12-voltsbatteriet.
Dampene fra brændstoffet og
12-voltsbatteriet er brændbare.
lVær yderst forsigtig, når du arbej-
der med 12-voltsbatteriet. Det inde-
holder giftig og ætsende svovlsyre.
lVær forsigtig, da bremsevæske kan
skade dine hænder eller øjne og
beskadige lakerede overflader. Hvis
du får væsken på huden eller i
øjnene, skal du straks skylle områ-
det eller øjnene med rent vand.
Hvis du stadig føler ubehag, skal du
kontakte lægen.
nVed arbejde i nærheden af køle-
vingerne eller kølergrillen
Sørg for, at tændingskontakten står
på OFF.
Når tændingskontakten står på ON,
kan de elektriske køleventilatorer
pludselig starte af sig selv, hvis air-
conditionsystemet er tændt og/eller
kølervæsketemperaturen bliver høj.
(S. 517)
nØjenværn
Bær øjenværn, så du ikke får flyvende
eller nedfaldende materialer, væske-
sprøjt eller lignende i øjnene.
BEMÆRK
nHvis du afmonterer luftfilteret
Kørsel med luftfilteret afmonteret kan
slide for meget på motoren pga.
snavs i luften.
nHvis væskestanden er lav
Det er normalt, at bremsevæskestan-
den falder en smule i takt med, at
bremseklodserne slides, eller hvis
væskestanden i akkumulatoren er
høj.
Hvis beholderen ofte skal efterfyldes,
kan det være tegn på et alvorligt pro-
blem.
OM12P55DK.book Page 509 Monda y, September 28, 2020 12:19 PM

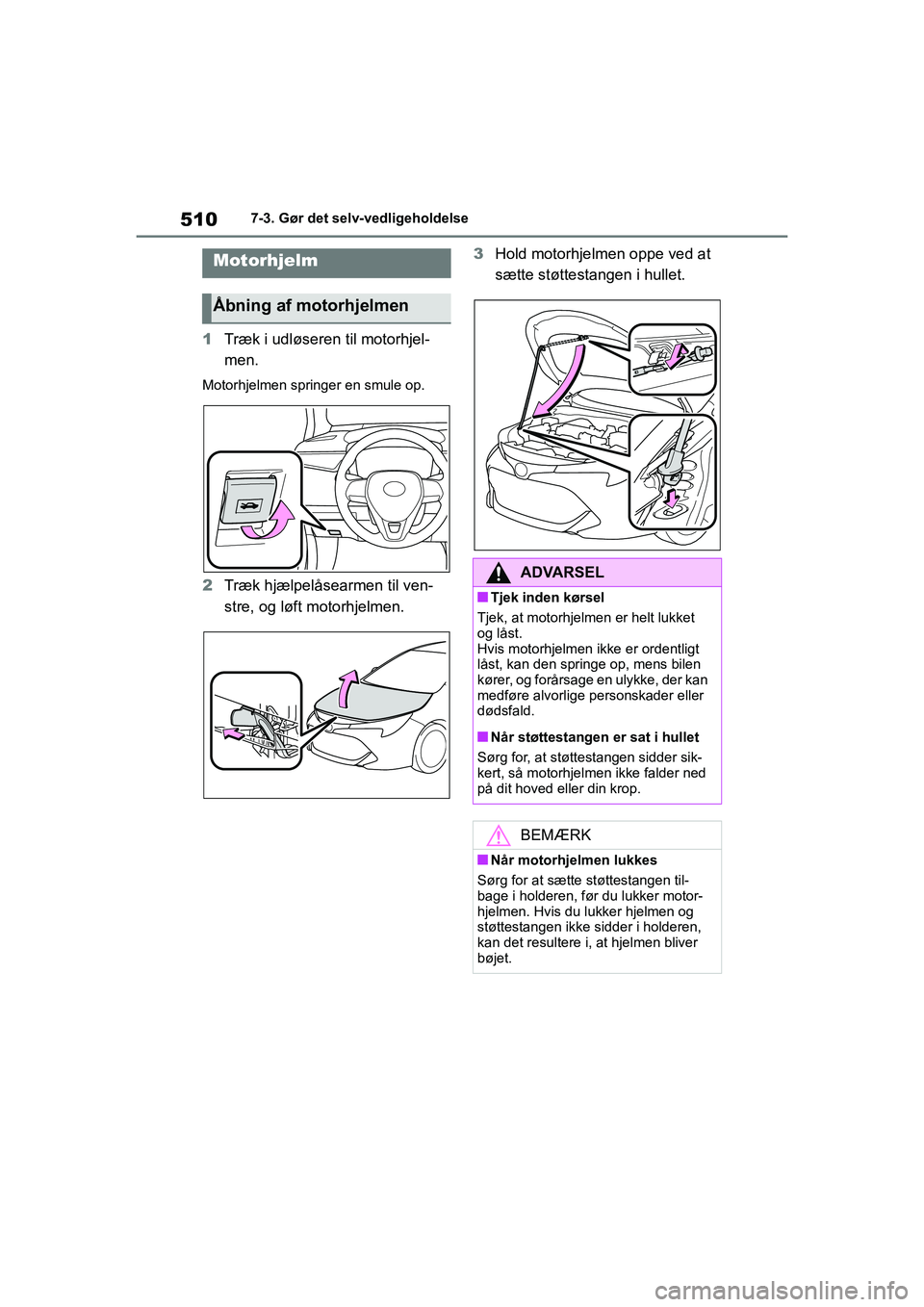

510
Corolla HV OM12P55DK7-3. Gør det selv-vedligeholdelse
1
Træk i udløsere n til motorhjel-
men.
Motorhjelmen springer en smule op.
2 Træk hjælpelåsearmen til ven-
stre, og løft motorhjelmen. 3
Hold motorhjelmen oppe ved at
sætte støttestangen i hullet.
Motorhjelm
Åbning af motorhjelmen
ADVARSEL
nTjek inden kørsel
Tjek, at motorhjelmen er helt lukket
og låst.
Hvis motorhjelmen ikke er ordentligt
låst, kan den springe op, mens bilen
kører, og forårsage en ulykke, der kan
medføre alvorlige personskader eller
dødsfald.
nNår støttestangen er sat i hullet
Sørg for, at støtte stangen sidder sik-
kert, så motorhjelm en ikke falder ned
på dit hoved eller din krop.
BEMÆRK
nNår motorhjelmen lukkes
Sørg for at sætte støttestangen til-
bage i holderen, før du lukker motor-
hjelmen. Hvis du lukker hjelmen og
støttestangen ikke sidder i holderen,
kan det resultere i, at hjelmen bliver
bøjet.
OM12P55DK.book Page 510 Monda y, September 28, 2020 12:19 PM

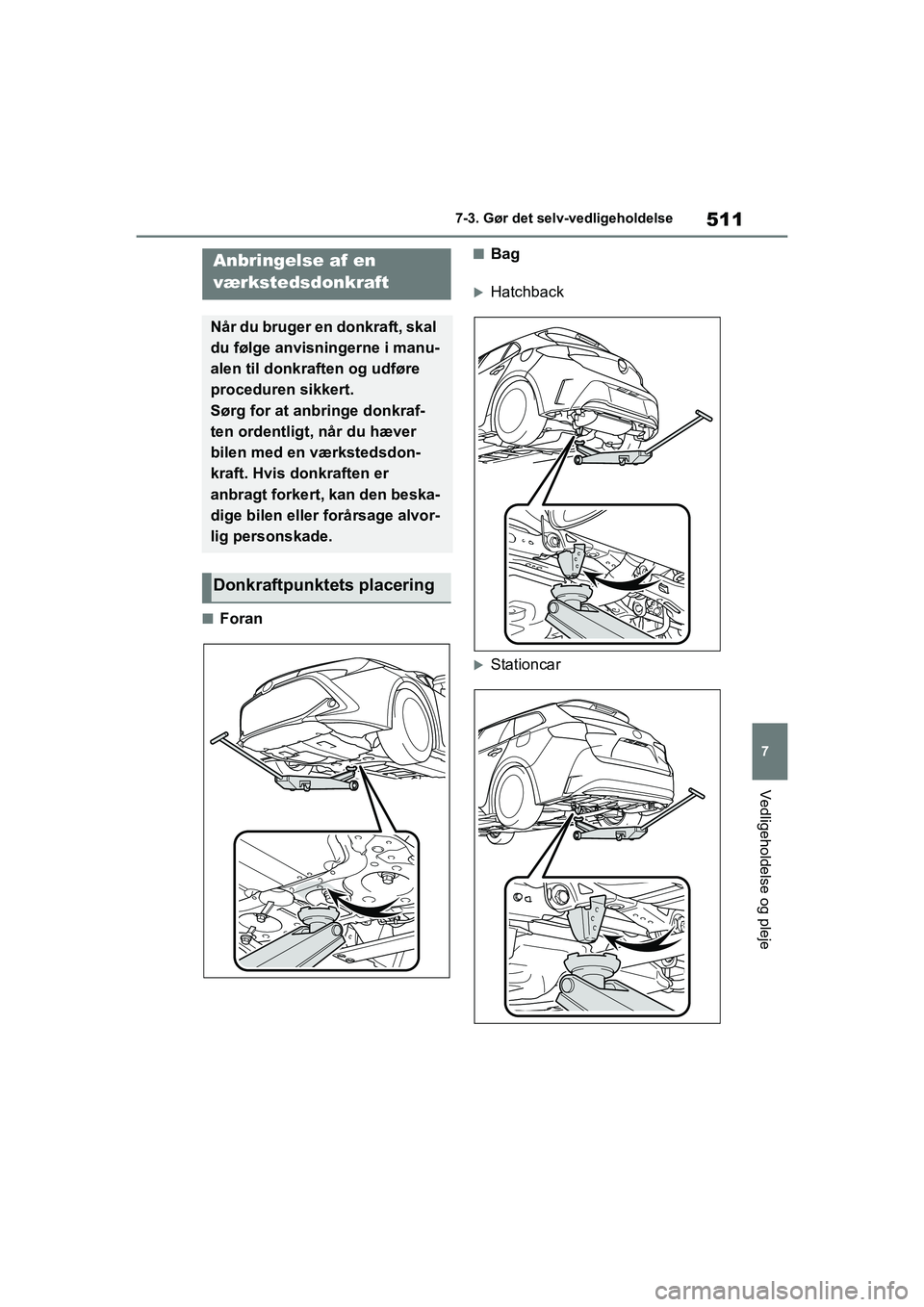

511
7
Corolla HV OM12P55DK 7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
nForan
nBag
Hatchback
Stationcar
Anbringelse af en
værkstedsdonkraft
Når du bruger en donkraft, skal
du følge anvisningerne i manu-
alen til donkraften og udføre
proceduren sikkert.
Sørg for at anbringe donkraf-
ten ordentligt, når du hæver
bilen med en værkstedsdon-
kraft. Hvis donkraften er
anbragt forkert, kan den beska-
dige bilen eller forårsage alvor-
lig personskade.
Donkraftpunktets placering
OM12P55DK.book Page 511 Monda
y, September 28, 2020 12:19 PM

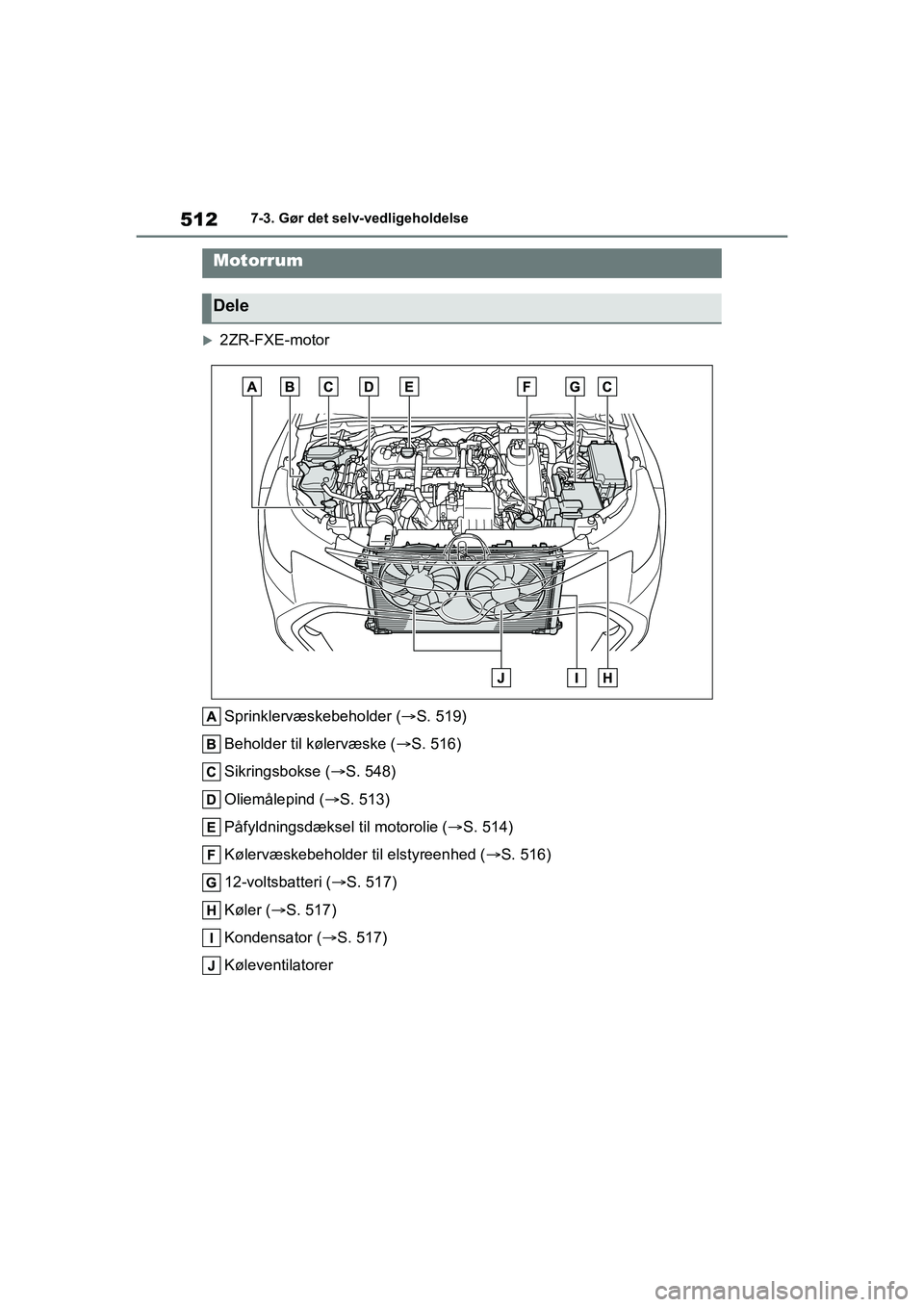

512
Corolla HV OM12P55DK7-3. Gør det selv-vedligeholdelse
2ZR-FXE-motor
Sprinklervæskebeholder ( S. 519)
Beholder til kølervæske ( S. 516)
Sikringsbokse ( S. 548)
Oliemålepind ( S. 513)
Påfyldningsdæksel til motorolie ( S. 514)
Kølervæskebeholder til elstyreenhed ( S. 516)
12-voltsbatteri ( S. 517)
Køler ( S. 517)
Kondensator ( S. 517)
Køleventilatorer
Motorrum
Dele
OM12P55DK.book Page 512 Monda y, September 28, 2020 12:19 PM

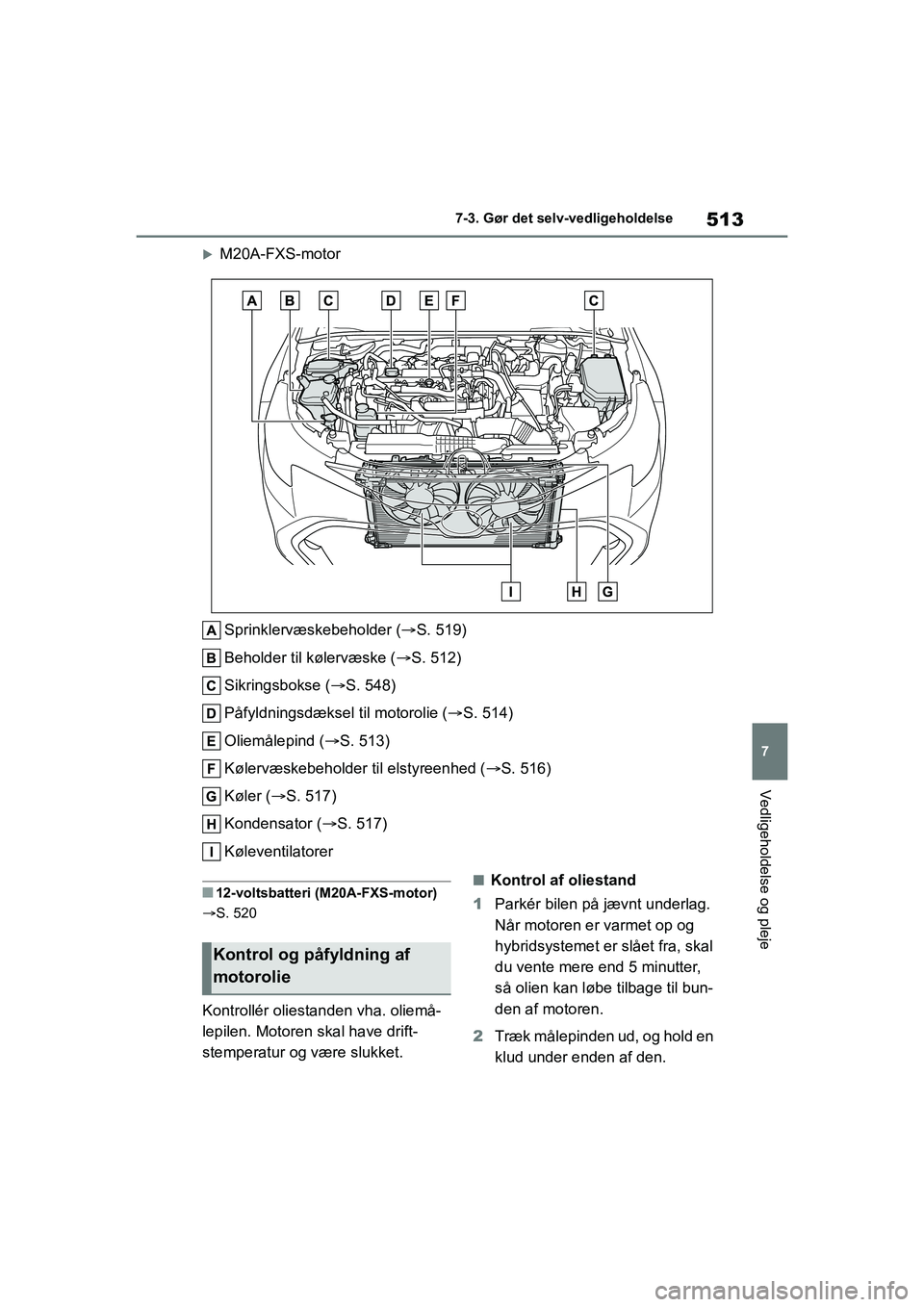

513
7
Corolla HV OM12P55DK 7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
M20A-FXS-motor
Sprinklervæskebeholder ( S. 519)
Beholder til kølervæske ( S. 512)
Sikringsbokse ( S. 548)
Påfyldningsdæksel til motorolie ( S. 514)
Oliemålepind ( S. 513)
Kølervæskebeholder til elstyreenhed ( S. 516)
Køler ( S. 517)
Kondensator ( S. 517)
Køleventilatorer
n12-voltsbatteri (M20A-FXS-motor)
S. 520
Kontrollér oliestanden vha. oliemå-
lepilen. Motoren skal have drift-
stemperatur og være slukket.
nKontrol af oliestand
1 Parkér bilen på jævnt underlag.
Når motoren er varmet op og
hybridsystemet er slået fra, skal
du vente mere end 5 minutter,
så olien kan løbe tilbage til bun-
den af motoren.
2 Træk målepinden ud, og hold en
klud under enden af den.
Kontrol og påfyldning af
motorolie
OM12P55DK.book Page 513 Monda y, September 28, 2020 12:19 PM

514
Corolla HV OM12P55DK7-3. Gør det selv-vedligeholdelse
2ZR-FXE-motor
M20A-FXS-motor
3 Tør målepinden af.
4 Før målepinden helt ind igen.
5 Træk den ud igen, idet du holder
kluden under enden, og kontrol-
lér oliestanden.
Lav
Normal
For meget
Målepindens form kan variere afhæn- gig af bil- eller motortype.
6
Tør målepinden af, og før den
tilbage på plads.
nKontrol af olietype og klargø-
ring af den nødvendige del
Kontrollér olietypen, og hav de
hjælpemidler, du skal bruge, klar,
før du påfylder olie.
 Valg af motorolie
S. 630
 Oliemængde (Lav  Fuld)
1,5 l
 Element
Ren tragt
nPåfyldning af motorolie
Hvis oliestanden er under eller i
nærheden af mærket for lav stand,
skal du påfylde olie af samme type,
som allerede findes i motoren.
2ZR-FXE-motor
OM12P55DK.book Page 514 Monda y, September 28, 2020 12:19 PM

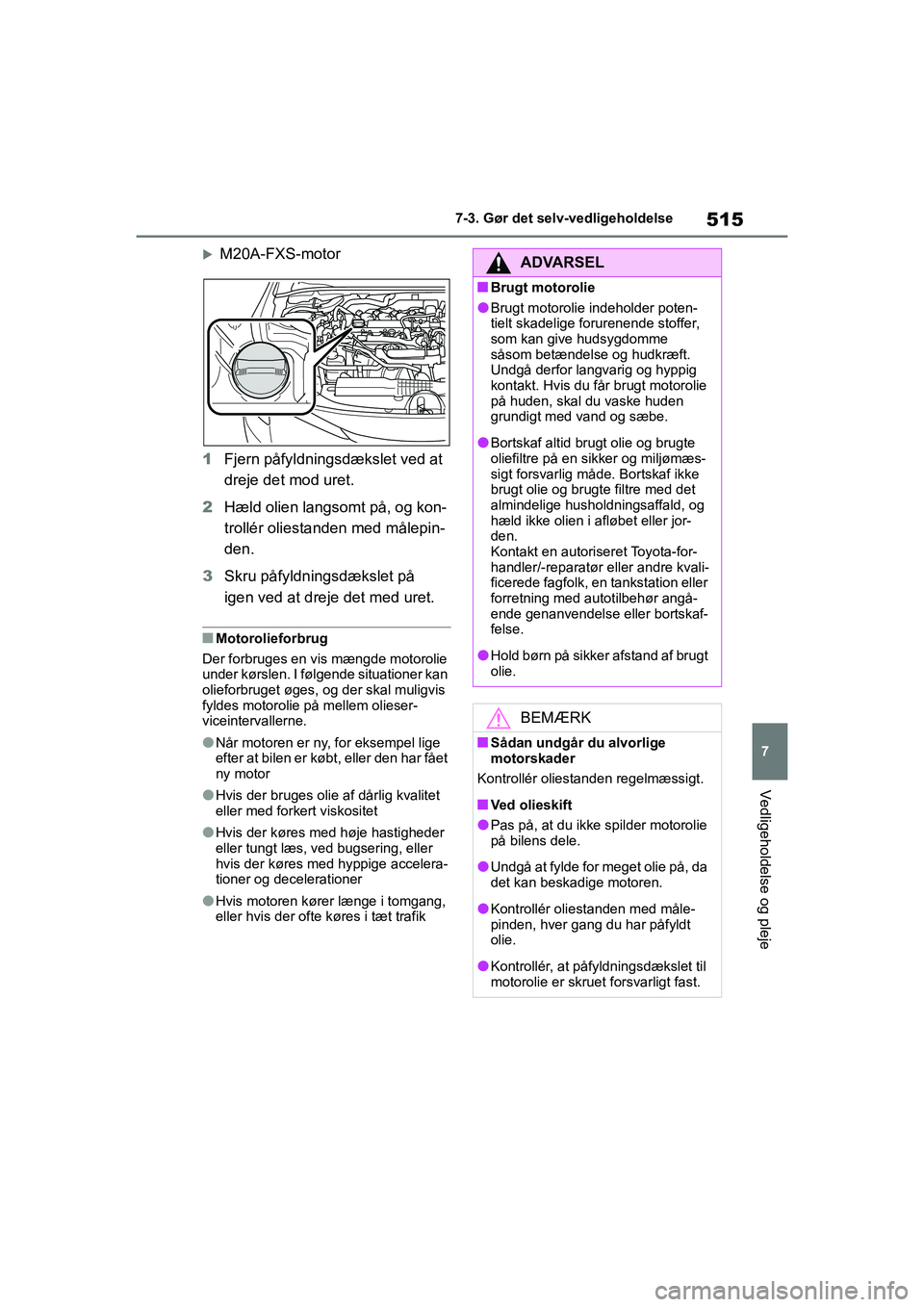

515
7
Corolla HV OM12P55DK 7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
M20A-FXS-motor
1 Fjern påfyldningsdækslet ved at
dreje det mod uret.
2 Hæld olien langsomt på, og kon-
trollér oliestanden med målepin-
den.
3 Skru påfyldningsdækslet på
igen ved at dreje det med uret.
nMotorolieforbrug
Der forbruges en vis mængde motorolie
under kørslen. I følgende situationer kan
olieforbruget øges, og der skal muligvis
fyldes motorolie på mellem olieser-
viceintervallerne.
lNår motoren er ny, for eksempel lige
efter at bilen er købt, eller den har fået
ny motor
lHvis der bruges olie af dårlig kvalitet
eller med forkert viskositet
lHvis der køres med høje hastigheder
eller tungt læs, ved bugsering, eller
hvis der køres med hyppige accelera-
tioner og decelerationer
lHvis motoren kører længe i tomgang,
eller hvis der ofte køres i tæt trafik
ADVARSEL
nBrugt motorolie
lBrugt motorolie indeholder poten-
tielt skadelige forurenende stoffer,
som kan give hudsygdomme
såsom betændelse og hudkræft.
Undgå derfor langvarig og hyppig
kontakt. Hvis du får brugt motorolie
på huden, skal du vaske huden
grundigt med vand og sæbe.
lBortskaf altid brugt olie og brugte
oliefiltre på en sikker og miljømæs-
sigt forsvarlig måde. Bortskaf ikke
brugt olie og brugte filtre med det
almindelige husholdningsaffald, og
hæld ikke olien i afløbet eller jor-
den.
Kontakt en autoriseret Toyota-for-
handler/-reparatør eller andre kvali-
ficerede fagfolk, en tankstation eller
forretning med autotilbehør angå-
ende genanvendelse eller bortskaf-
felse.
lHold børn på sikker afstand af brugt
olie.
BEMÆRK
nSådan undgår du alvorlige
motorskader
Kontrollér oliestanden regelmæssigt.
nVed olieskift
lPas på, at du ikke spilder motorolie
på bilens dele.
lUndgå at fylde for meget olie på, da
det kan beskadige motoren.
lKontrollér oliestanden med måle-
pinden, hver gang du har påfyldt
olie.
lKontrollér, at påfyldningsdækslet til
motorolie er skruet forsvarligt fast.
OM12P55DK.book Page 515 Monda y, September 28, 2020 12:19 PM

516
Corolla HV OM12P55DK7-3. Gør det selv-vedligeholdelse
nBeholder til kølervæske
Kølervæskestanden er i orden, hvis
den er mellem stregerne "FULL" og
"LOW" på beholderen, når moto-
ren er kold.
Dæksel til beholder
"FULL"-stregen
"LOW"-stregen
Hvis standen ligger på eller under stre-
gen "LOW", skal du påfylde kølervæske
op til stregen "FULL". ( S. 619)
nKølervæskebeholder til elsty-
reenhed
2ZR-FXE-motor
Kølervæskestanden er i orden, hvis
den ligger mellem stregerne "FULL" og
"LOW" på beholderen, når hybridsyste-
met er koldt.
Dæksel til beholder
"FULL"-stregen
"LOW"-stregen
Hvis standen ligger på eller under stre-
gen "LOW", skal du påfylde kølervæske
op til stregen "FULL". (S. 619)
M20A-FXS-motor
Væskestanden er i orden, hvis den lig-
ger mellem stregerne "F" og "L" på
beholderen, når hybridsystemet er
koldt.
Dæksel til beholder
"F"-streg
"L"-streg
Hvis standen ligger på eller under stre-
gen "L", skal du påfylde kølervæske op
til stregen "F". (S. 619)
nValg af kølervæske
Brug kun "Toyota Super Long Life Coo-
lant" eller en anden højkvalitets etyleng-
lykol-baseret kølervæske uden silikat,
amin, nitrit eller borat med langtidsvir-
kende organisk syreteknologi.
"Toyota Super Long Life Coolant" er en
blanding af 50 % kølervæske og 50 %
demineraliseret vand. (Minimumstempe-
ratur: -35 °C)
Kontakt en autoriseret Toyota-forhand-
ler/-reparatør eller andre kvalificerede
fagfolk for yderligere oplysninger om
kølervæske.
Kontrol af kølervæske
OM12P55DK.book Page 516 Monda y, September 28, 2020 12:19 PM

517
7
Corolla HV OM12P55DK 7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
nHvis kølervæskestanden falder kort
tid efter påfyldning
Foretag en visuel kontrol af køleren,
slangerne, dækslet til kølervæskebehol-
deren til motor en/elstyreenheden,
afløbshanen og vandpumpen.
Hvis du ikke kan finde en lækage, skal
du få en autorise ret Toyota-forhand-
ler/-reparatør eller andre kvalificerede
fagfolk til at teste dækslet og kontrollere
kølesystemet for lækage.
Kontrollér køleren og kondensato-
ren, og fjern eventuelle fremmedle-
gemer. Hvis en eller flere af de
ovennævnte dele er meget snav-
sede, eller du ikke er sikker på deres tilstand, skal du få bilen efter-
set hos en autorise
ret Toyota-for-
handler/-reparatør eller andre
kvalificerede fagfolk.
Kontrollér 12-voltbatteriet som
beskrevet nedenfor.
n12-voltbatteri – udvendigt
Kontrollér, at polerne på 12-volts-
batteriet ikke er korroderede, og at
der ikke er løse tilslutninger, revner
eller løse fastgøringsbeslag.
Poler
Fastgøringsbeslag

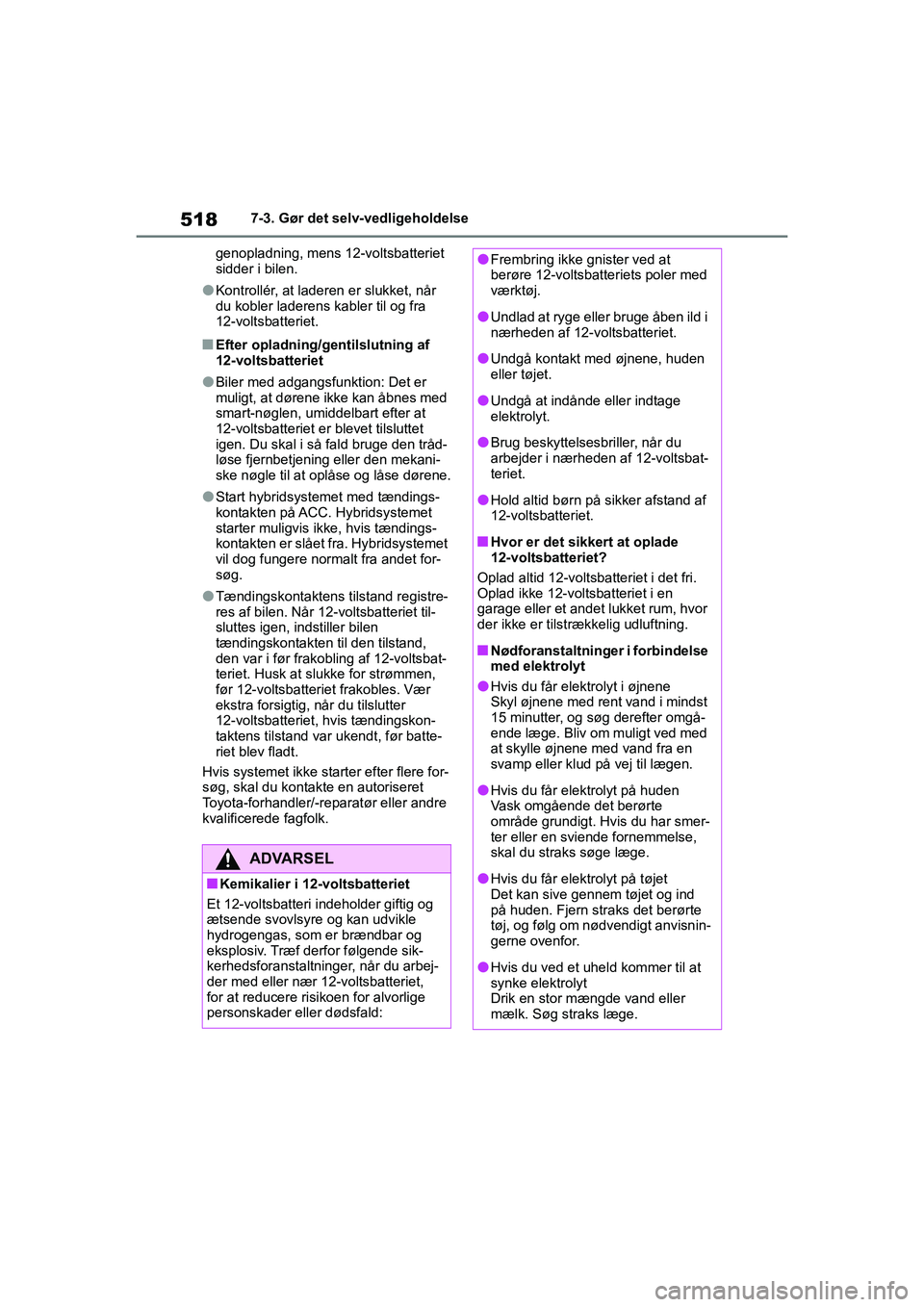

nFør genopladning
Under genopladningen udvikler
12-voltsbatteriet hydrogengas, der er
brændbar og eksplosiv. Du skal derfor
være opmærksom på følgende inden
genopladningen:
lFrakobl stelkablet, hvis du foretager
ADVARSEL
nNår hybridsystemet er varmt
Fjern ikke dækslerne til kølervæske-
beholderne for motoren/elstyreenhe-
den.
Kølesystemet kan være under tryk og
sprøjte varm kølervæske ud, hvilket
kan give alvorlige skader som fx for-
brændinger.
BEMÆRK
nPåfyldning af kølervæske
Kølervæske er hverken almindeligt
vand eller ren frostvæske. Der skal
anvendes den korrekte blanding af
vand og frostvæske for at sikre kor-
rekt smøring, ko rrosionsbeskyttelse
og køling. Husk at læse etiketten på
frostvæsken eller kølervæsken.
nHvis du spilder kølervæske
Skyl spildt kølervæske af med vand,
så den ikke beskadiger delene eller
lakken.
Kontrol af køler og
AC-køler/kondensator
ADVARSEL
nNår hybridsystemet er varmt
Undlad at berøre køleren eller kon-
densatoren, da de kan være varme
og give alvorlige ska der, for eksempel
forbrændinger.
12-voltsbatteri
(2ZR-FXE-motor)
OM12P55DK.book Page 517 Monda y, September 28, 2020 12:19 PM

518
Corolla HV OM12P55DK7-3. Gør det selv-vedligeholdelse
genopladning, mens 12-voltsbatteriet
sidder i bilen.
lKontrollér, at laderen er slukket, når
du kobler laderens kabler til og fra
12-voltsbatteriet.
nEfter opladning/gentilslutning af
12-voltsbatteriet
lBiler med adgangsfunktion: Det er
muligt, at dørene ikke kan åbnes med
smart-nøglen, umiddelbart efter at
12-voltsbatteriet er blevet tilsluttet
igen. Du skal i så fald bruge den tråd-
løse fjernbetjening eller den mekani-
ske nøgle til at oplåse og låse dørene.
lStart hybridsystemet med tændings-
kontakten på ACC. Hybridsystemet
starter muligvis ikke, hvis tændings-
kontakten er slået fra. Hybridsystemet
vil dog fungere normalt fra andet for-
søg.
lTændingskontaktens tilstand registre-
res af bilen. Når 12-voltsbatteriet til-
sluttes igen, indstiller bilen
tændingskontakten til den tilstand,
den var i før frakobling af 12-voltsbat-
teriet. Husk at slu kke for strømmen,
før 12-voltsbatteriet frakobles. Vær
ekstra forsigtig, når du tilslutter
12-voltsbatteriet, hvis tændingskon-
taktens tilstand var ukendt, før batte-
riet blev fladt.
Hvis systemet ikke starter efter flere for-
søg, skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk.
ADVARSEL
nKemikalier i 12-voltsbatteriet
Et 12-voltsbatteri indeholder giftig og
ætsende svovlsyre og kan udvikle
hydrogengas, som er brændbar og
eksplosiv. Træf derfor følgende sik-
kerhedsforanstaltninger, når du arbej-
der med eller nær 12-voltsbatteriet,
for at reducere risikoen for alvorlige
personskader eller dødsfald:
lFrembring ikke gnister ved at
berøre 12-voltsbatteriets poler med
værktøj.
lUndlad at ryge eller bruge åben ild i
nærheden af 12-voltsbatteriet.
lUndgå kontakt med øjnene, huden
eller tøjet.
lUndgå at indånde eller indtage
elektrolyt.
lBrug beskyttelsesbriller, når du
arbejder i nærheden af 12-voltsbat-
teriet.
lHold altid børn på sikker afstand af
12-voltsbatteriet.
nHvor er det sikkert at oplade
12-voltsbatteriet?
Oplad altid 12-voltsbatteriet i det fri.
Oplad ikke 12-voltsbatteriet i en
garage eller et andet lukket rum, hvor
der ikke er tilstrækkelig udluftning.
nNødforanstaltninger i forbindelse
med elektrolyt
lHvis du får elektrolyt i øjnene
Skyl øjnene med rent vand i mindst
15 minutter, og søg derefter omgå-
ende læge. Bliv om muligt ved med
at skylle øjnene med vand fra en
svamp eller klud på vej til lægen.
lHvis du får elektrolyt på huden
Vask omgående det berørte
område grundigt. Hvis du har smer-
ter eller en sviende fornemmelse,
skal du straks søge læge.
lHvis du får elektrolyt på tøjet
Det kan sive gennem tøjet og ind
på huden. Fjern straks det berørte
tøj, og følg om nødvendigt anvisnin-
gerne ovenfor.
lHvis du ved et uheld kommer til at
synke elektrolyt
Drik en stor mængde vand eller
mælk. Søg straks læge.
OM12P55DK.book Page 518 Monda y, September 28, 2020 12:19 PM
