Corolla HV OM12P55DK 9-1. Specifikationer
Bilens specifikationer
Brændstof
Brændstoftype
Når du ser denne type brændstofmærker
på tankstationen, må du kun bruge
brændstof med ét af følgende mærker.
EU:
Blyfri benzin, som opfylder europæisk
standard EN228
Uden for EU:
Kun blyfri benzin
Oktantal95 eller derover
Brændstoftank
(Reference)43,0 l
Elmotor (traktionsmotor)
2ZR-FXEM20A-FXS
Ty p eSynkron permanentmagnetmotor
Maks. effekt53 kW80 kW
Maks. drejningsmoment163 N•m
(16,6 kgf•m)202 N•m
(20,6 kgf•m)
Hybridbatteri (traktionsbatteri)
2ZR-FXEM20A-FXS
Ty p eLithium-ion-batteriNikkel-metal-
hydrid-batteri
Spænding3,7 V/celle7,2 V/modul
Kapacitet3,6 Ah6,5 Ah
Antal56 celler30 moduler
Totalspænding207,2 V216 V
OM12P55DK.book Page 629 Monda
y, September 28, 2020 12:19 PM

630
Corolla HV OM12P55DK9-1. Specifikationer
nOliekapacitet (Aftapning og
påfyldning – reference
*)
*: Motoroliekapaciteten er en anbefalet
mængde, der benyttes ved skift af
motorolie. Varm motoren op og slå
hybridsystemet fra, vent mere end 5
minutter, og kontrollér oliestanden
med målepinden.
nValg af motorolie
Din Toyota bruger "Toyota Genuine
Motor Oil". Toyota anbefaler, at der
anvendes godkendt "Toyota Genui-
ne Motor Oil".
Du kan dog også anvende anden
motorolie af tilsvarende kvalitet.
Olieklasse:
0W-16:
API klasse SN "Resource-Conser-
ving" eller SN PLUS "Resource-
Conserving" multigrade-motorolie
0W-20, 5W-30:
API-klasse "Energy-Conserving",
SM "Energy-Conserving", SN
"Resource-Conserving" eller SN
PLUS "Resource-Conserving" eller
ILSAC multigrade-motorolie Anbefalet viskositet (SAE):
Foretrukket
Forventet temperaturområde før
næste olieskift
SAE 0W-16 er påfyldt på fabrikken
og er det bedste valg til bilen, da
det giver god brændstoføkonomi og
pålidelig start i koldt vejr. Hvis SAE
0W-16-olie ikke er til rådighed, kan
SAE 0W-20-olie anvendes. Dog
skal olien ud skiftes med SAE
0W-16 ved næste olieskift.
Oliens viskositet (0W-16 forklares
her som et eksempel):
• 0W i 0W-16 angiver de egenska- ber i olien, der muliggør kold-
start. Olier med en lav talværdi
foran W'et gør det lettere at
starte motoren i koldt vejr.
Smøresystem
Med filter
2ZR-FXE-motor
4,2 l
M20A-FXS-motor
4,3 l
Uden filter3,9 l
OM12P55DK.book Page 630 Monda y, September 28, 2020 12:19 PM

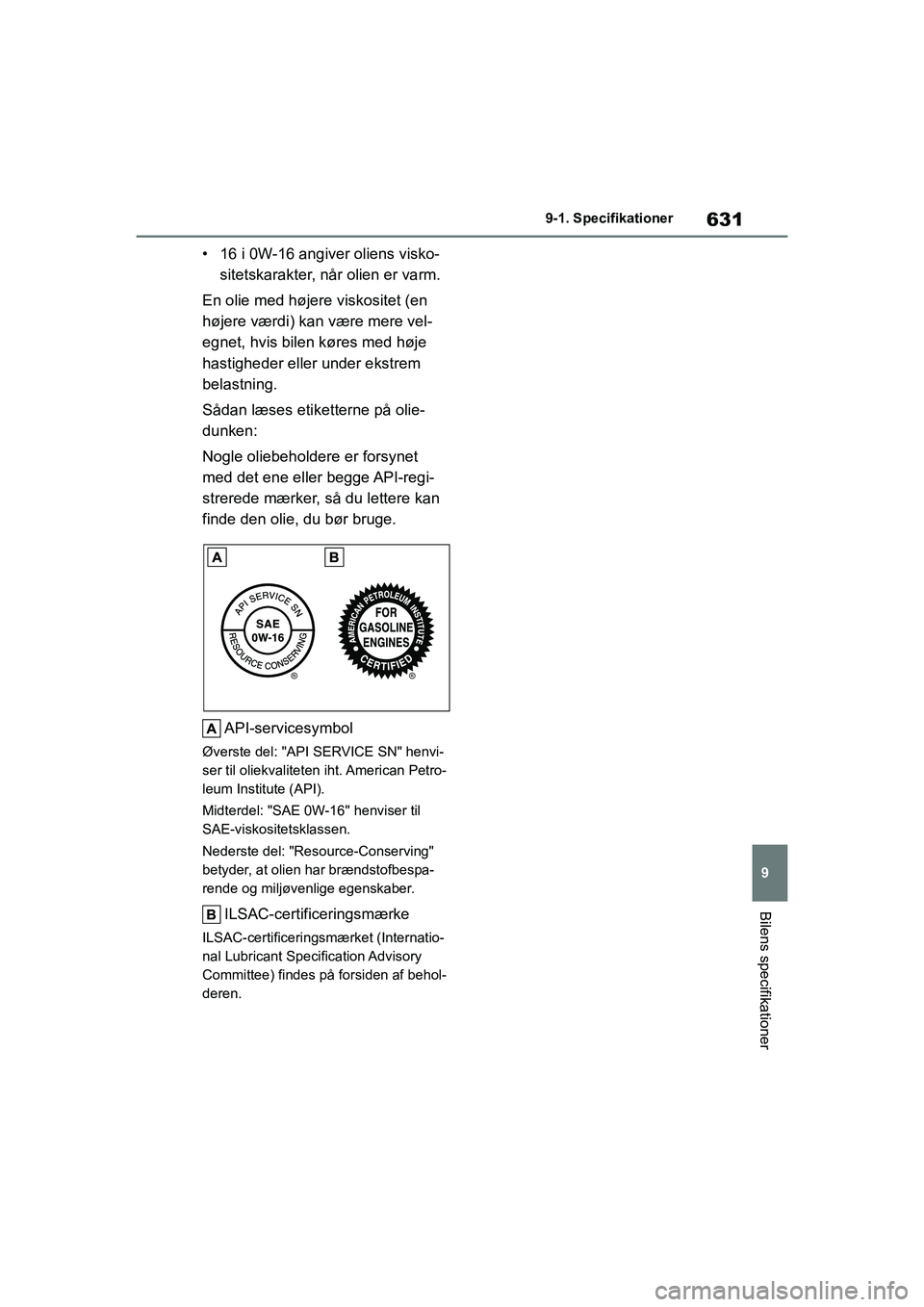

631
9
Corolla HV OM12P55DK 9-1. Specifikationer
Bilens specifikationer
• 16 i 0W-16 angiver oliens visko-
sitetskarakter, når olien er varm.
En olie med højere viskositet (en
højere værdi) kan være mere vel-
egnet, hvis bilen køres med høje
hastigheder eller under ekstrem
belastning.
Sådan læses etiketterne på olie-
dunken:
Nogle oliebeholdere er forsynet
med det ene eller begge API-regi-
strerede mærker, så du lettere kan
finde den olie, du bør bruge.
API-servicesymbol
Øverste del: "API SERVICE SN" henvi-
ser til oliekvaliteten iht. American Petro-
leum Institute (API).
Midterdel: "SAE 0W-16" henviser til
SAE-viskositetsklassen.
Nederste del: "Resource-Conserving"
betyder, at olien har brændstofbespa-
rende og miljøvenlige egenskaber.
ILSAC-certificeringsmærke
ILSAC-certificeringsmærket (Internatio-
nal Lubricant Specification Advisory
Committee) findes på forsiden af behol-
deren.
OM12P55DK.book Page 631 Monda y, September 28, 2020 12:19 PM

632
Corolla HV OM12P55DK9-1. Specifikationer
Kølesystem
Kapacitet
(reference)
Benzinmotor
2ZR-FXE-motor
5,4 l
M20A-FXS-motor
Uden recirkulationssystem til udstødningsvarme:
5,9 l
Med recirkulationssystem til udstødningsvarme:
6,5 l
Elstyreenhed
2ZR-FXE-motor
1,4 l
M20A-FXS-motor
1,6 l
Kølervæsketype
Brug en af følgende typer:
 "Toyota Super Long Life Coolant"
 En lignende ethylenglykol-baseret kølervæske i høj
kvalitet uden silikat, amin, nitrit eller borat med lang-
tidsvirkende organisk syreteknologi
Brug ikke kun almindeligt vand fra hanen.
Tændingssystem (tændrør)
Fabrikat
2ZR-FXE-motor
DENSO FC16HR-CY9
M20A-FXS-motor
DENSO FC16HR-Q8
Gnistgab
2ZR-FXE-motor
0,9 mm
M20A-FXS-motor
0,8 mm
BEMÆRK
nTændrør med iridiumspids
Brug kun tændrør med iridiums pids. Justér ikke gnistgabet.
OM12P55DK.book Page 632 Monda y, September 28, 2020 12:19 PM

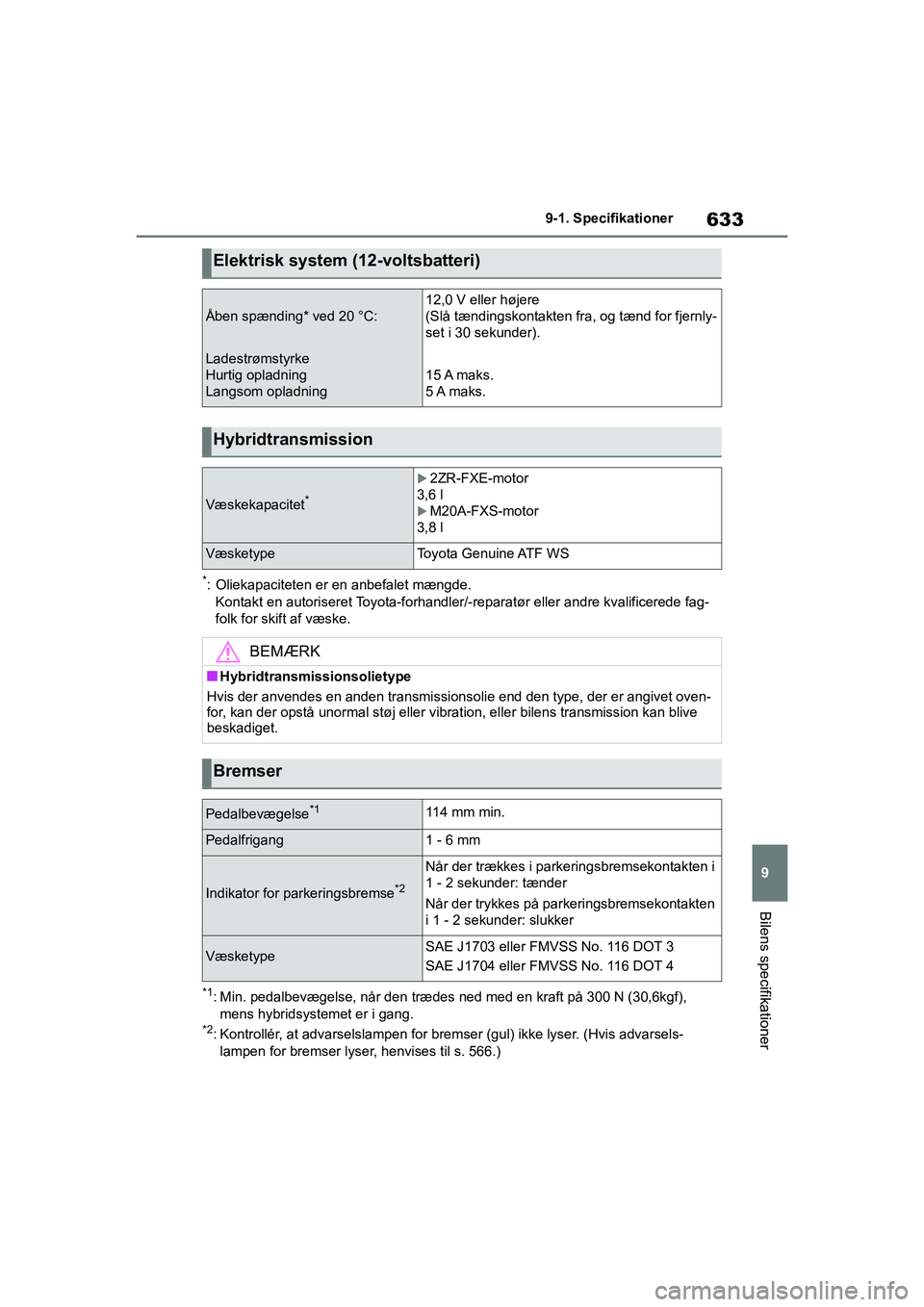

633
9
Corolla HV OM12P55DK 9-1. Specifikationer
Bilens specifikationer
*: Oliekapaciteten er en anbefalet mængde.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fag-
folk for skift af væske.
*1: Min. pedalbevægelse, når den trædes ned med en kraft på 300 N (30,6kgf),
mens hybridsystemet er i gang.
*2: Kontrollér, at advarselslampen for bremser (gul) ikke lyser. (Hvis advarsels- lampen for bremser lyser, henvises til s. 566.)
Elektrisk system (12-voltsbatteri)
Åben spænding* ved 20 °C:
12,0 V eller højere
(Slå tændingskontakten fra, og tænd for fjernly-
set i 30 sekunder).
Ladestrømstyrke
Hurtig opladning
Langsom opladning
15 A maks.
5 A maks.
Hybridtransmission
Væskekapacitet*
2ZR-FXE-motor
3,6 l
M20A-FXS-motor
3,8 l
VæsketypeToyota Genuine ATF WS
BEMÆRK
nHybridtransmissionsolietype
Hvis der anvendes en anden transmissionsol ie end den type, der er angivet oven-
for, kan der opstå unormal støj eller vibr ation, eller bilens transmission kan blive
beskadiget.
Bremser
Pedalbevægelse*1114 mm min.
Pedalfrigang1 - 6 mm
Indikator for parkeringsbremse*2
Når der trækkes i parkeringsbremsekontakten i
1 - 2 sekunder: tænder
Når der trykkes på parkeringsbremsekontakten
i 1 - 2 sekunder: slukker
VæsketypeSAE J1703 eller FMVSS No. 116 DOT 3
SAE J1704 eller FMVSS No. 116 DOT 4
OM12P55DK.book Page 633 Monda y, September 28, 2020 12:19 PM

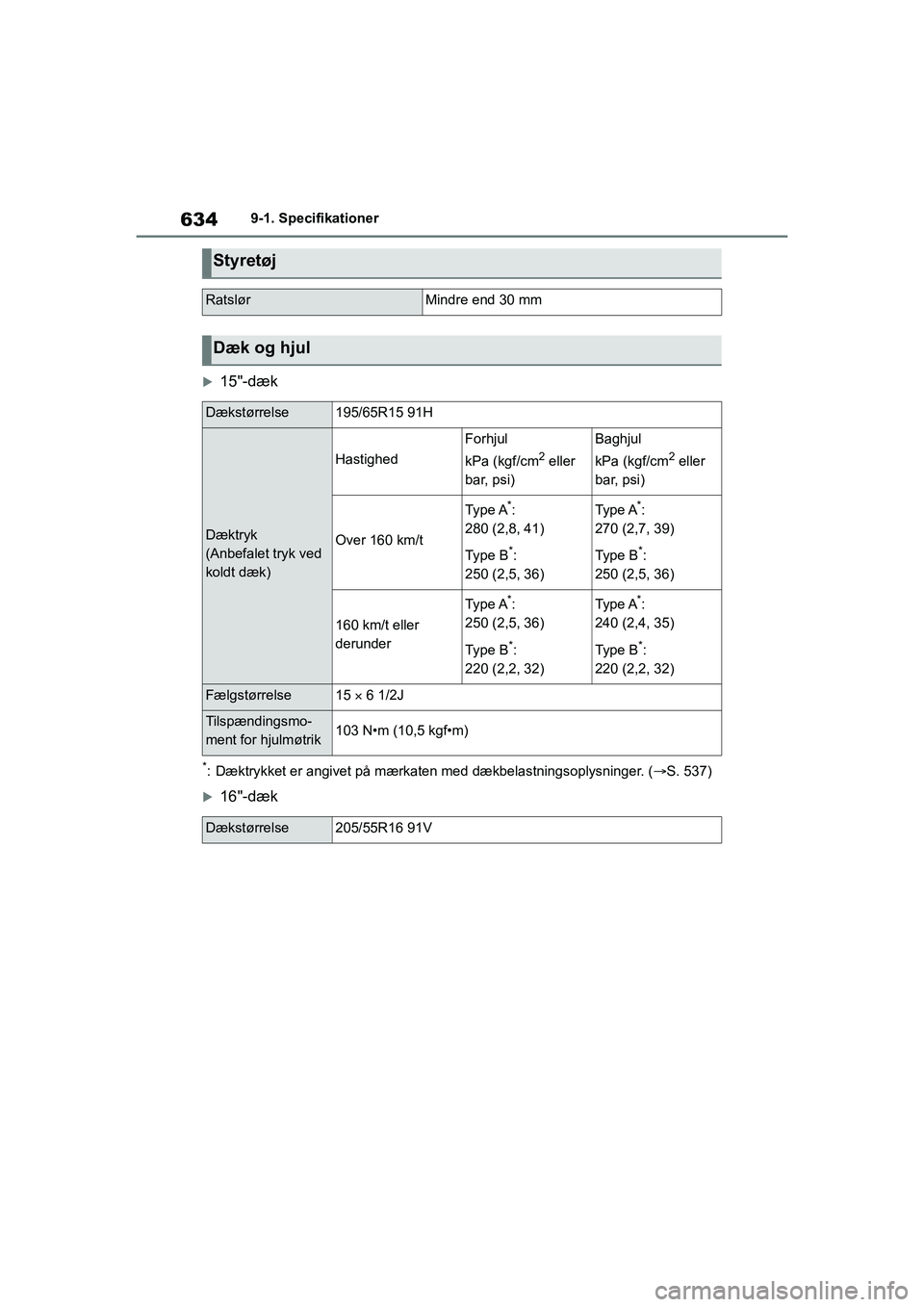

634
Corolla HV OM12P55DK9-1. Specifikationer
15"-dæk
*: Dæktrykket er angivet på mærkaten
med dækbelastningsoplysninger. (S. 537)
16"-dæk
Styretøj
RatslørMindre end 30 mm
Dæk og hjul
Dækstørrelse195/65R15 91H
Dæktryk
(Anbefalet tryk ved
koldt dæk)
Hastighed
Forhjul
kPa (kgf/cm
2 eller
bar, psi)
Baghjul
kPa (kgf/cm
2 eller
bar, psi)
Over 160 km/t
Typ e A*:
280 (2,8, 41)
Typ e B
*:
250 (2,5, 36)
Ty p e A*:
270 (2,7, 39)
Ty p e B
*:
250 (2,5, 36)
160 km/t eller
derunder
Typ e A*:
250 (2,5, 36)
Typ e B
*:
220 (2,2, 32)
Ty p e A*:
240 (2,4, 35)
Ty p e B
*:
220 (2,2, 32)
Fælgstørrelse15  6 1/2J
Tilspændingsmo-
ment for hjulmøtrik103 N•m (10,5 kgf•m)
Dækstørrelse205/55R16 91V
OM12P55DK.book Page 634 Monda y, September 28, 2020 12:19 PM

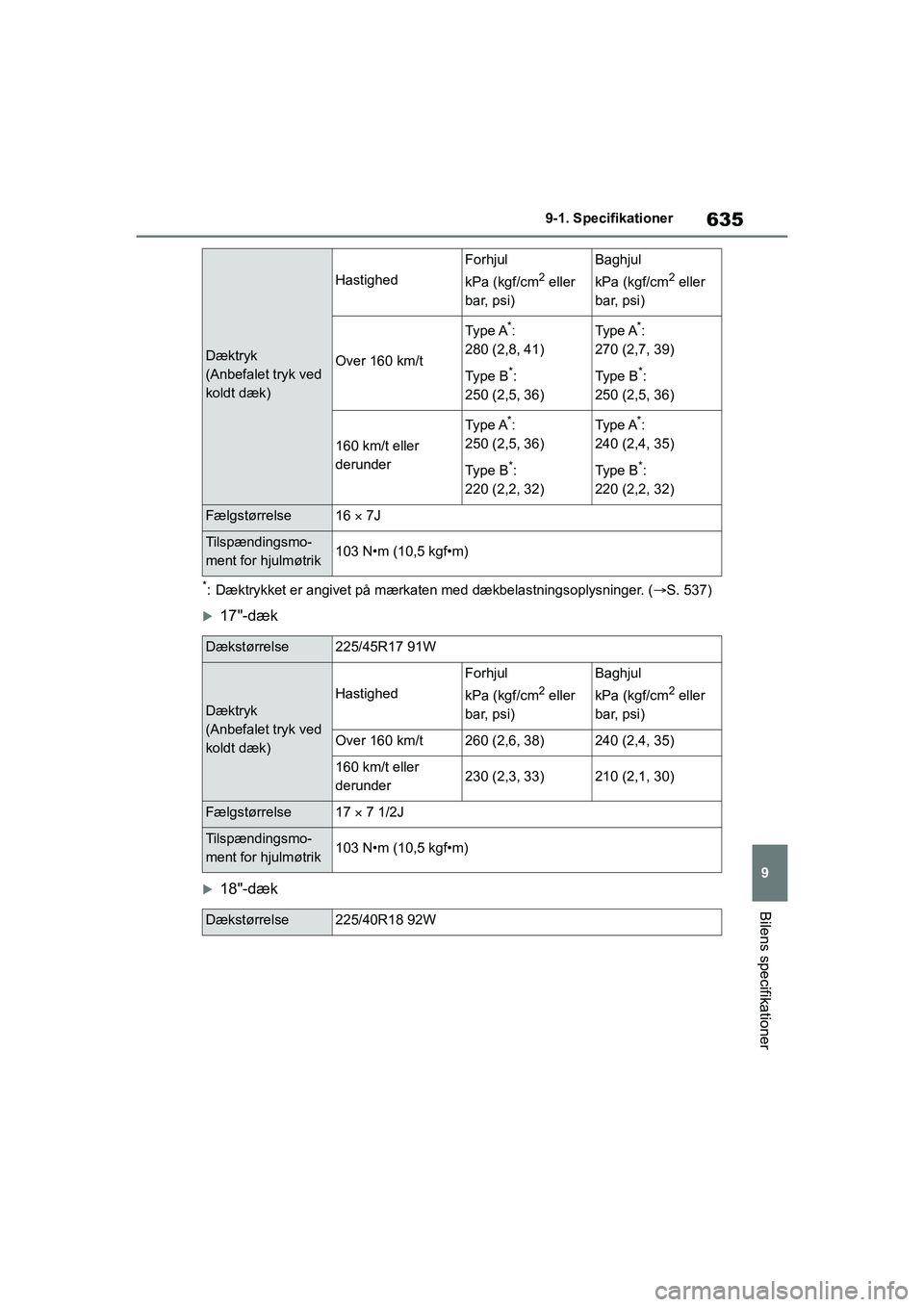

635
9
Corolla HV OM12P55DK 9-1. Specifikationer
Bilens specifikationer
*: Dæktrykket er angivet på mærkaten
med dækbelastningsoplysninger. (S. 537)
17"-dæk
18"-dæk
Dæktryk
(Anbefalet tryk ved
koldt dæk)
Hastighed
Forhjul
kPa (kgf/cm
2 eller
bar, psi)
Baghjul
kPa (kgf/cm
2 eller
bar, psi)
Over 160 km/t
Typ e A*:
280 (2,8, 41)
Typ e B
*:
250 (2,5, 36)
Ty p e A*:
270 (2,7, 39)
Ty p e B
*:
250 (2,5, 36)
160 km/t eller
derunder
Typ e A*:
250 (2,5, 36)
Typ e B
*:
220 (2,2, 32)
Ty p e A*:
240 (2,4, 35)
Ty p e B
*:
220 (2,2, 32)
Fælgstørrelse16  7J
Tilspændingsmo-
ment for hjulmøtrik103 N•m (10,5 kgf•m)
Dækstørrelse225/45R17 91W
Dæktryk
(Anbefalet tryk ved
koldt dæk)
Hastighed
Forhjul
kPa (kgf/cm
2 eller
bar, psi)
Baghjul
kPa (kgf/cm
2 eller
bar, psi)
Over 160 km/t260 (2,6, 38)240 (2,4, 35)
160 km/t eller
derunder230 (2,3, 33)210 (2,1, 30)
Fælgstørrelse17  7 1/2J
Tilspændingsmo-
ment for hjulmøtrik103 N•m (10,5 kgf•m)
Dækstørrelse225/40R18 92W
OM12P55DK.book Page 635 Monda y, September 28, 2020 12:19 PM

636
Corolla HV OM12P55DK9-1. Specifikationer
Pladsbesparende reservehjul (hvis monteret)
nVed kørsel med anhænger
Læg 20,0 kPa (0,2 kgf/cm2 eller bar, 3 psi) til det anbefalede dæktryk, og kør med en
hastighed under 100 km/t.
A: Kilepærer (klare)
B: Pinolpærer
Dæktryk
(Anbefalet tryk ved
koldt dæk)
Hastighed
Forhjul
kPa (kgf/cm
2 eller
bar, psi)
Baghjul
kPa (kgf/cm
2 eller
bar, psi)
Over 160 km/t260 (2,6, 38)240 (2,4, 35)
160 km/t eller
derunder230 (2,3, 33)210 (2,1, 30)
Fælgstørrelse18  8J
Tilspændingsmo-
ment for hjulmøtrik103 N•m (10,5 kgf•m)
DækstørrelseT125/70D17 98M
Dæktryk
(Anbefalet tryk ved koldt
dæk)
420 kPa (4,2 kgf/cm2 eller bar, 60 psi)
Fælgstørrelse17  4T
Tilspændingsmoment for
hjulmøtrik103 N•m (10,5 kgf•m)
Pærer
PærerWTy p e
UdvendigtNummerpladelys5A
Indvendigt
Kabinelys foran/personligt lys5A
Makeup-lys (hvis monteret)8A
Kabinelys bag (hvis monteret)8B
Personligt lys bag (hvis monteret)8A
Bagagerumslys (pæretype)5A
OM12P55DK.book Page 636 Monda y, September 28, 2020 12:19 PM

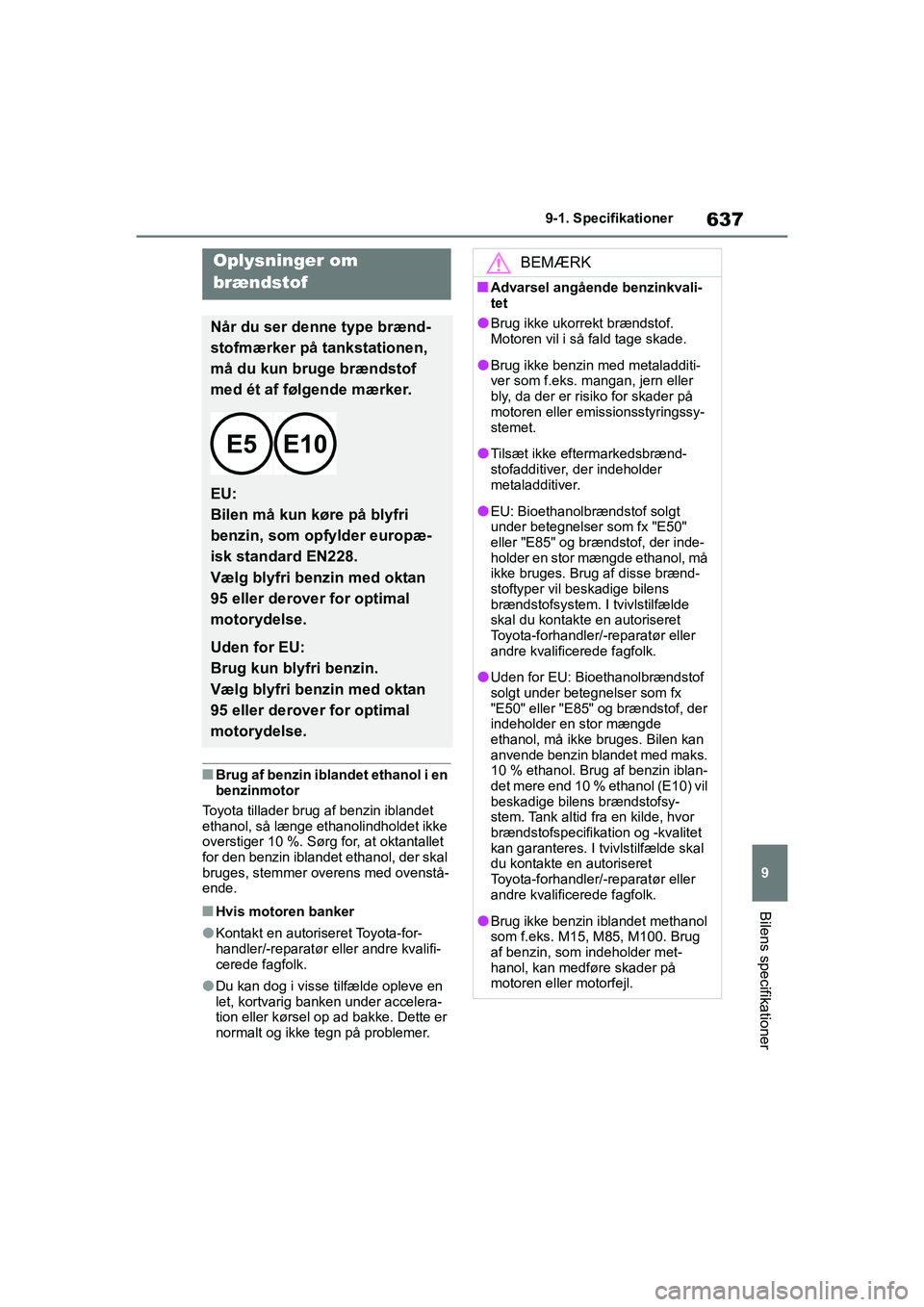

637
9
Corolla HV OM12P55DK 9-1. Specifikationer
Bilens specifikationer
nBrug af benzin iblandet ethanol i en
benzinmotor
Toyota tillader brug af benzin iblandet
ethanol, så længe ethanolindholdet ikke
overstiger 10 %. Sørg for, at oktantallet
for den benzin iblandet ethanol, der skal
bruges, stemmer overens med ovenstå-
ende.
nHvis motoren banker
lKontakt en autoriseret Toyota-for-
handler/-reparatør eller andre kvalifi-
cerede fagfolk.
lDu kan dog i visse tilfælde opleve en
let, kortvarig banken under accelera-
tion eller kørsel op ad bakke. Dette er
normalt og ikke tegn på problemer.
Oplysninger om
brændstof
Når du ser denne type brænd-
stofmærker på tankstationen,
må du kun bruge brændstof
med ét af følgende mærker.
EU:
Bilen må kun køre på blyfri
benzin, som opfylder europæ-
isk standard EN228.
Vælg blyfri benzin med oktan
95 eller derover for optimal
motorydelse.
Uden for EU:
Brug kun blyfri benzin.
Vælg blyfri benzin med oktan
95 eller derover for optimal
motorydelse.
BEMÆRK
nAdvarsel angående benzinkvali-
tet
lBrug ikke ukorrekt brændstof.
Motoren vil i så fald tage skade.
lBrug ikke benzin med metaladditi-
ver som f.eks. mangan, jern eller
bly, da der er risiko for skader på
motoren eller emissionsstyringssy-
stemet.
lTilsæt ikke eftermarkedsbrænd-
stofadditiver, der indeholder
metaladditiver.
lEU: Bioethanolbrændstof solgt
under betegnelser som fx "E50"
eller "E85" og brændstof, der inde-
holder en stor mængde ethanol, må
ikke bruges. Brug af disse brænd-
stoftyper vil beskadige bilens
brændstofsystem. I tvivlstilfælde
skal du kontakte en autoriseret
Toyota-forhandler/ -reparatør eller
andre kvalificerede fagfolk.
lUden for EU: Bioethanolbrændstof
solgt under betegnelser som fx
"E50" eller "E85" og brændstof, der
indeholder en stor mængde
ethanol, må ikke bruges. Bilen kan
anvende benzin blandet med maks.
10 % ethanol. Brug af benzin iblan-
det mere end 10 % ethanol (E10) vil
beskadige bilens brændstofsy-
stem. Tank altid fra en kilde, hvor
brændstofspecifikati on og -kvalitet
kan garanteres. I tvivlstilfælde skal
du kontakte en autoriseret
Toyota-forhandler/ -reparatør eller
andre kvalificerede fagfolk.
lBrug ikke benzin iblandet methanol
som f.eks. M15, M85, M100. Brug
af benzin, som indeholder met-
hanol, kan medføre skader på
motoren eller motorfejl.
OM12P55DK.book Page 637 Monda y, September 28, 2020 12:19 PM

638
Corolla HV OM12P55DK9-2. Individuel tilpasning
9-2.Individuel tilpasning
nÆndring via navigations-/mul-
timediesystemets
skærm (biler
med navigations-/multimedie-
system)
1 Tryk på knappen "MENU".
2 Vælg "Indstilling" på skærmen
"Menu".
3 Vælg "Bil" på skærmbilledet
"Indstilling".
Der kan ændres forskellige indstillinger.
Se nærmere oplysninger i listen over
indstillinger, der kan ændres.
nÆndring ved hjælp af instru-
mentbetjeningsknapperne
1 Tryk på instrumentbetjenings-
knappen eller for at
vælge .
2 Tryk på instrumentbetjenings-
knappen eller for at
vælge det punkt, der skal tilpas-
ses.
3 Tryk på , og hold den inde.
De tilgængelige indstillinger afhænger
af, om der trykkes på , eller om den
holdes inde. Følg instruktionerne på
displayet.
Nogle funktionsindstillinger ændres, samt idigt med at andre funktioner til-
passes. Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk.
Funktioner, der kan
tilpasses individuelt
Din bil rummer en række elek-
troniske funktioner, der kan til-
passes dine personlige ønsker.
Indstillingerne for disse funkti-
oner kan ændres på
multi-informationsdisplayet,
på navigations-/multimediesy-
stemets skærm eller hos en
autoriseret Toyota-forhand-
ler/-reparatør eller andre kvali-
ficerede fagfolk.
Individuel tilpasning af
bilfunktioner
ADVARSEL
nVed tilpasningen
Da hybridsystemet skal køre under til-
pasningen, skal du sørge for, at bilen
er parkeret et sted med god ventila-
tion. I et lukket område, fx en garage,
kan udstødningsgasserne, herunder
skadelig kulilte (CO), samle sig og
trænge ind i bilen. Dette kan medføre
død eller udgøre en alvorlig sund-
hedsrisiko.
BEMÆRK
nVed tilpasningen
For at forebygge at 12-voltsbatteriet
aflades, skal hybridsystemet være i
gang ved tilpasning af funktionerne.
Funktioner, der kan tilpasses individuelt
OM12P55DK.book Page 638 Monda y, September 28, 2020 12:19 PM
