TOYOTA COROLLA HATCHBACK 2021 Bruksanvisningar (in Swedish)

539
9
OM12L35SE 9-1. Specifikationer
Bilens specifikationer
*: Vätskekapaciteten anges som referensmått.
Om däcken måste bytas ut ska du kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkst ad med motsvarande kvalifikationer och
utrustning.
*1: Minsta tillåtna pedalspel när pedalen tr ampas ner med kraften 300 N och hybrid-
systemet är igång.

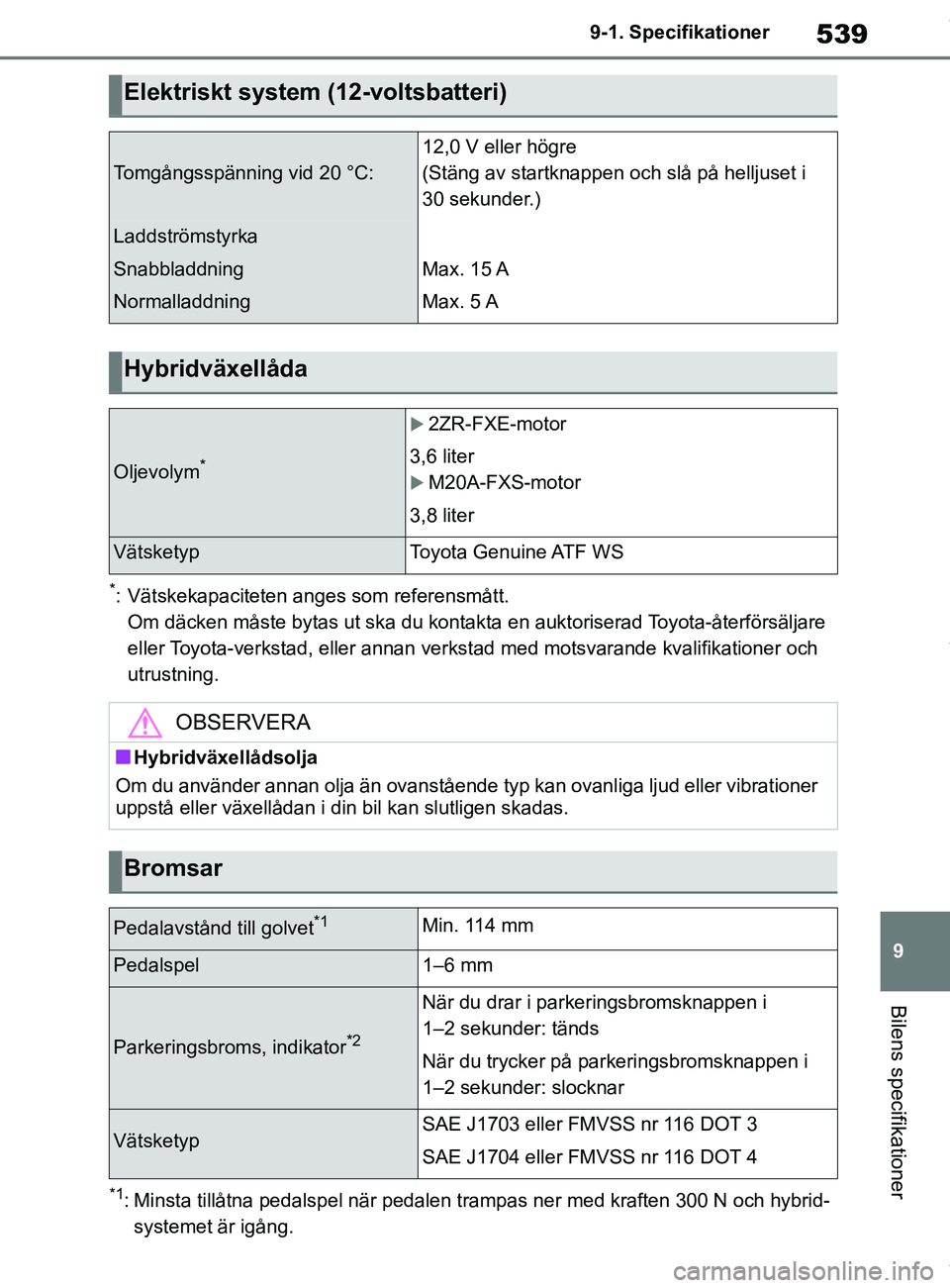

Elektriskt system (12-voltsbatteri)
Tomgångsspänning vid 20 °C:
12,0 V eller högre
(Stäng av startknappen och slå på helljuset i
30 sekunder.)
Laddströmstyrka
Snabbladdning
Normalladdning
Max. 15 A
Max. 5 A
Hybridväxellåda
Oljevolym*
2ZR-FXE-motor
3,6 liter
M20A-FXS-motor
3,8 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
nHybridväxellådsolja
Om du använder annan olja än ovanstående typ kan ovanliga ljud eller vibrationer
uppstå eller växellådan i din bil kan slutligen skadas.
Bromsar
Pedalavstånd till golvet*1Min. 114 mm
Pedalspel1–6 mm
Parkeringsbroms, indikator*2
När du drar i parkeringsbromsknappen i
1–2 sekunder: tänds
När du trycker på parkeringsbromsknappen i
1–2 sekunder: slocknar
VätsketypSAE J1703 eller FMVSS nr 116 DOT 3
SAE J1704 eller FMVSS nr 116 DOT 4
OM12P55SE.book Page 539 Thursday, November 12, 2020 5:14 PM

540
OM12L35SE9-1. Specifikationer

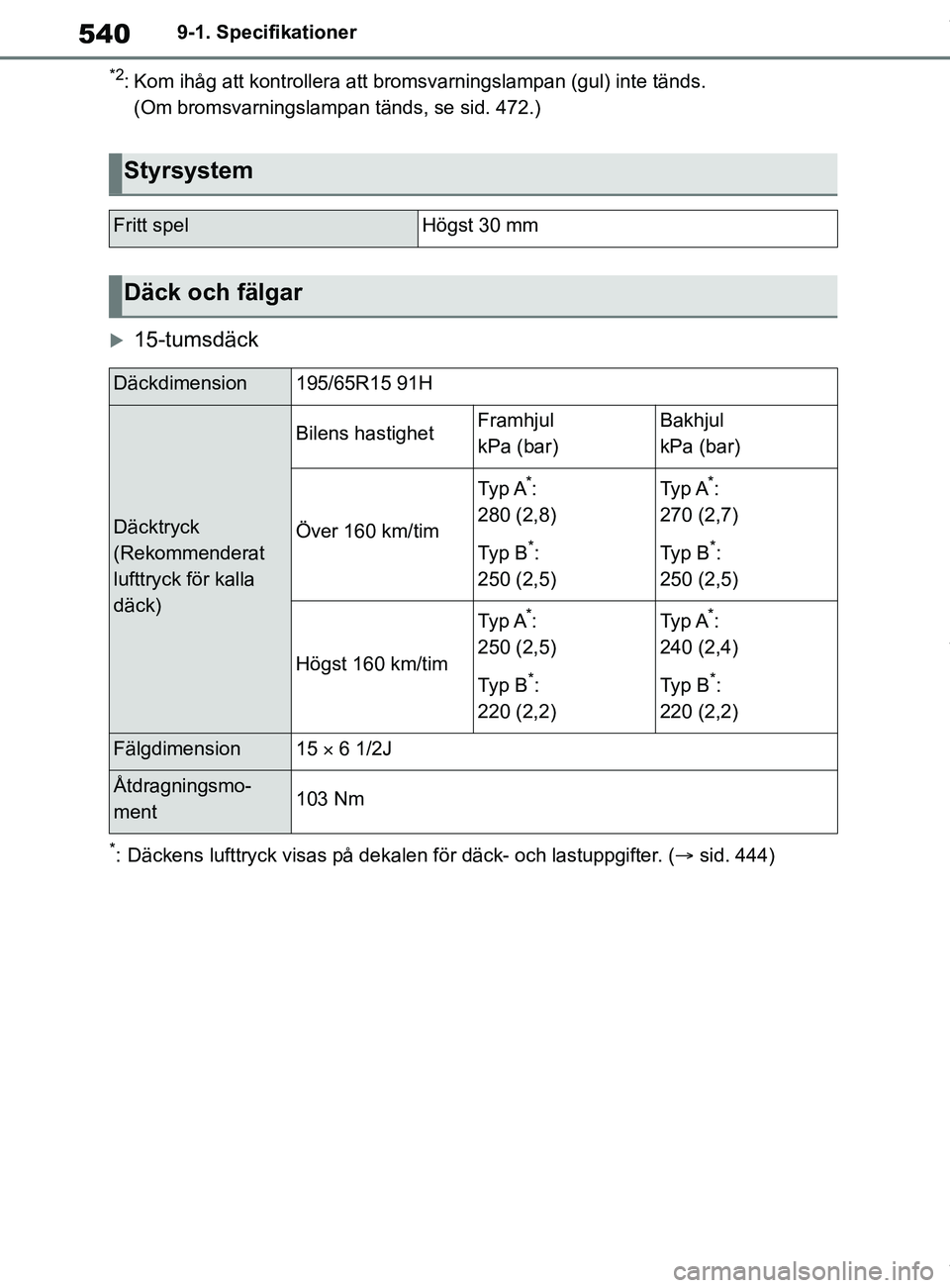

*2: Kom ihåg att kontrollera att bromsva
rningslampan (gul) inte tänds.
(Om bromsvarningslampan tänds, se sid. 472.)
15-tumsdäck
*: Däckens lufttryck visas på dekale n för däck- och lastuppgifter. (sid. 444)
Styrsystem
Fritt spelHögst 30 mm
Däck och fälgar
Däckdimension195/65R15 91H
Däcktryck
(Rekommenderat
lufttryck för kalla
däck)
Bilens hastighetFramhjul
kPa (bar)Bakhjul
kPa (bar)
Över 160 km/tim
Typ A*:
280 (2,8)
Typ B
*:
250 (2,5)
Ty p A*:
270 (2,7)
Ty p B
*:
250 (2,5)
Högst 160 km/tim
Typ A*:
250 (2,5)
Typ B
*:
220 (2,2)
Ty p A*:
240 (2,4)
Ty p B
*:
220 (2,2)
Fälgdimension15  6 1/2J
Åtdragningsmo-
ment103 Nm
OM12P55SE.book Page 540 Thursday, November 12, 2020 5:14 PM

541
9
OM12L35SE 9-1. Specifikationer
Bilens specifikationer

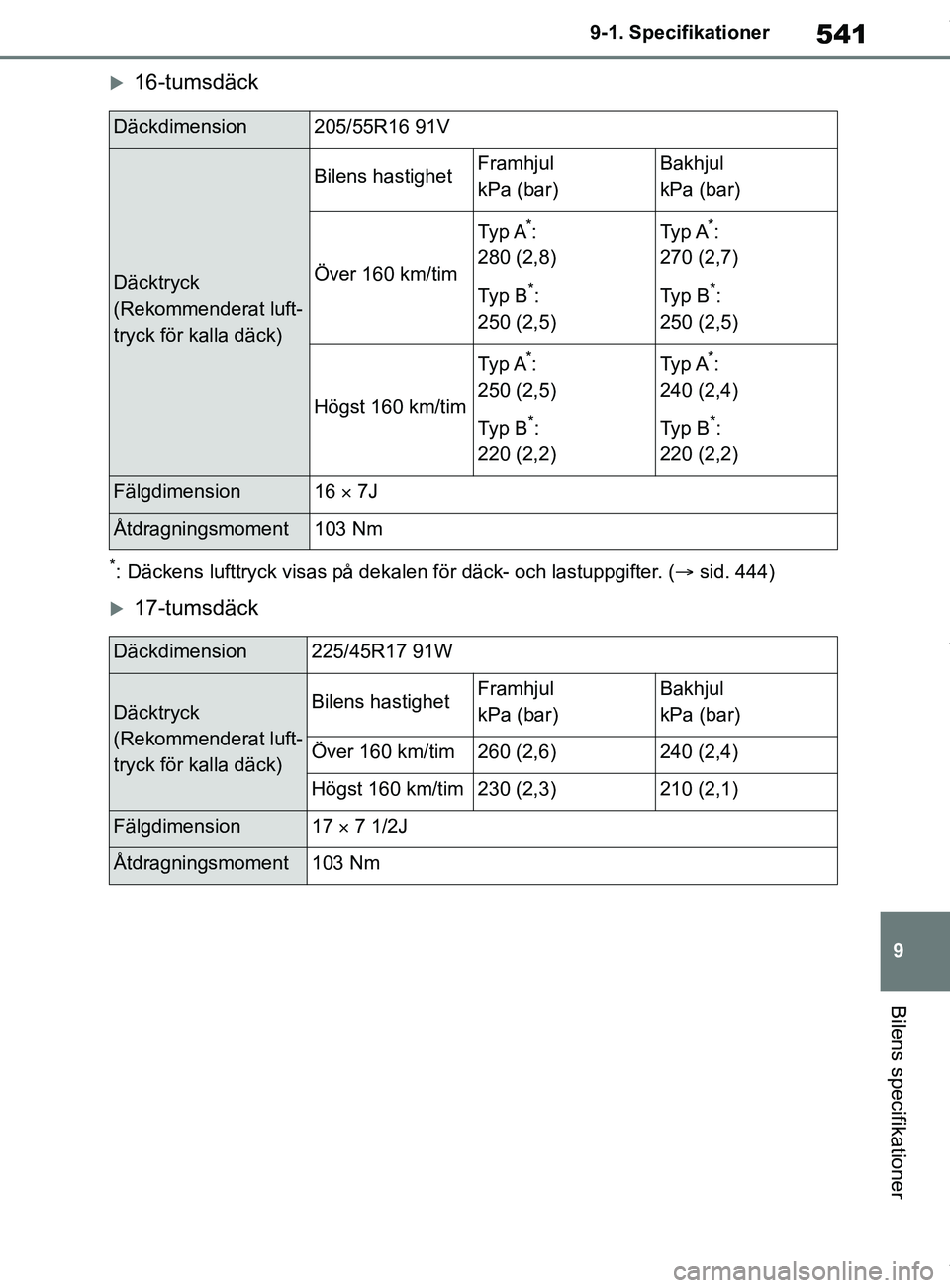

16-tumsdäck
*: Däckens lufttryck visas på dekale
n för däck- och lastuppgifter. (sid. 444)
17-tumsdäck
Däckdimension205/55R16 91V
Däcktryck
(Rekommenderat luft-
tryck för kalla däck)
Bilens hastighetFramhjul
kPa (bar)Bakhjul
kPa (bar)
Över 160 km/tim
Typ A*:
280 (2,8)
Typ B
*:
250 (2,5)
Ty p A*:
270 (2,7)
Ty p B
*:
250 (2,5)
Högst 160 km/tim
Typ A*:
250 (2,5)
Typ B
*:
220 (2,2)
Ty p A*:
240 (2,4)
Ty p B
*:
220 (2,2)
Fälgdimension16  7J
Åtdragningsmoment103 Nm
Däckdimension225/45R17 91W
Däcktryck
(Rekommenderat luft-
tryck för kalla däck)Bilens hastighetFramhjul
kPa (bar)Bakhjul
kPa (bar)
Över 160 km/tim260 (2,6)240 (2,4)
Högst 160 km/tim230 (2,3)210 (2,1)
Fälgdimension17  7 1/2J
Åtdragningsmoment103 Nm
OM12P55SE.book Page 541 Thursday, November 12, 2020 5:14 PM

542
OM12L35SE9-1. Specifikationer

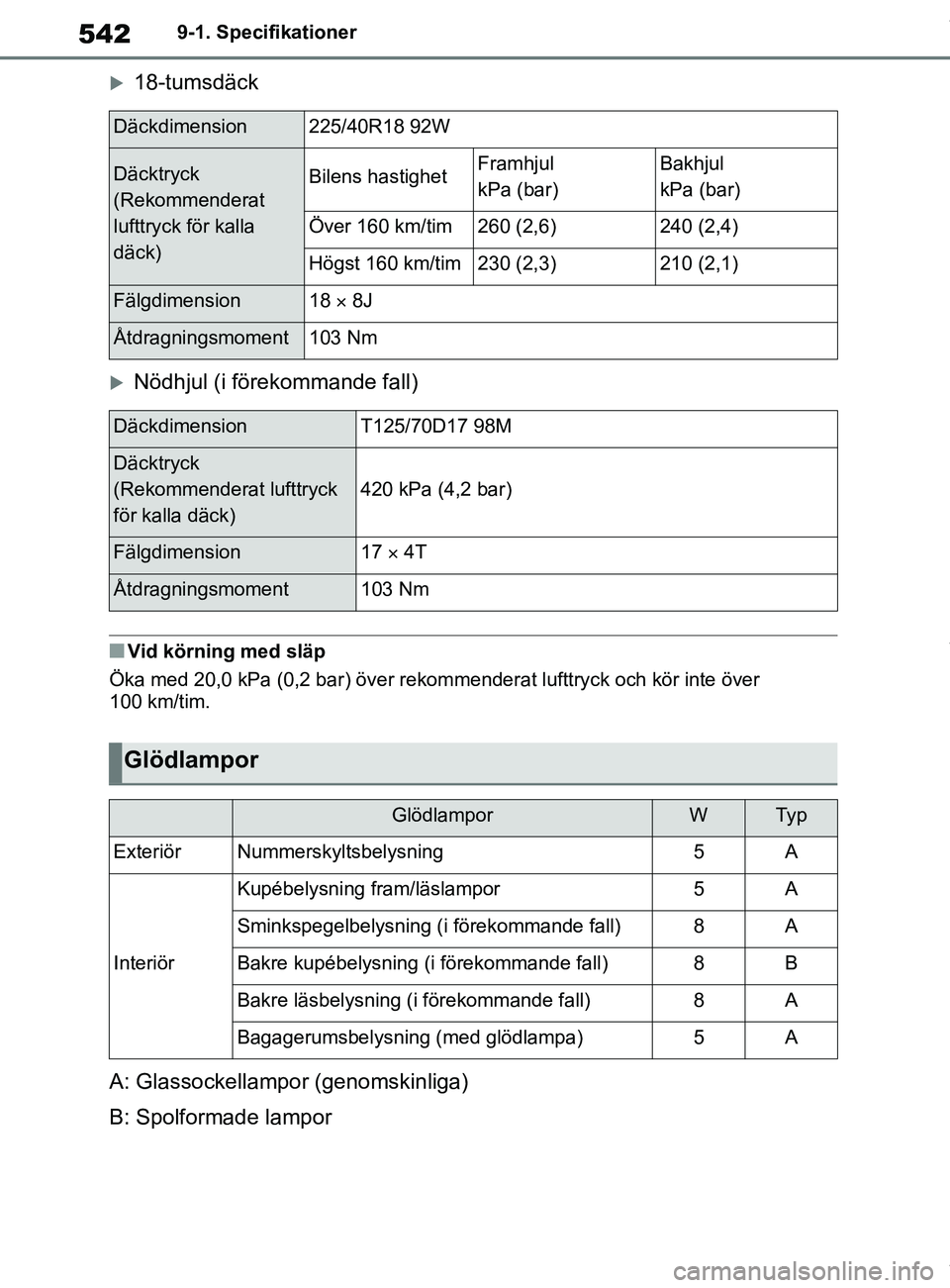

18-tumsdäck
Nödhjul (i förekommande fall)
nVid körning med släp
Öka med 20,0 kPa (0,2 bar) över rekommenderat lufttryck och kör inte över
100 km/tim.
A: Glassockellampor (genomskinliga)
B: Spolformade lampor
Däckdimension225/40R18 92W
Däcktryck
(Rekommenderat
lufttryck för kalla
däck)Bilens hastighetFramhjul
kPa (bar)Bakhjul
kPa (bar)
Över 160 km/tim260 (2,6)240 (2,4)
Högst 160 km/tim230 (2,3)210 (2,1)
Fälgdimension18  8J
Åtdragningsmoment103 Nm
DäckdimensionT125/70D17 98M
Däcktryck
(Rekommenderat lufttryck
för kalla däck)
420 kPa (4,2 bar)
Fälgdimension17  4T
Åtdragningsmoment103 Nm
Glödlampor
GlödlamporWTy p
ExteriörNummerskyltsbelysning5A
Interiör
Kupébelysning fram/läslampor5A
Sminkspegelbelysning (i förekommande fall)8A
Bakre kupébelysning (i förekommande fall)8B
Bakre läsbelysning (i förekommande fall)8A
Bagagerumsbelysning (med glödlampa)5A
OM12P55SE.book Page 542 Thursday, November 12, 2020 5:14 PM

543
9
OM12L35SE 9-1. Specifikationer
Bilens specifikationer
nAnvändning av bensin med etano-
linblandning i bensinmotor
Toyota tillåter användning av bensin med
etanolinblandning om etanolhalten är
högst 10 %. Kontrollera att bensinen med
etanolinblandning som ska användas har
ett oktantal som följer ovanstående.
nOm motorn knackar
lKontakta en auktoriserad Toyota-åter-
försäljare eller To yota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
lIbland kan man höra ett lätt kortvarigt
spikande från motorn vid acceleration
eller vid körning uppför branta backar.
Det är inget att oroa sig för.

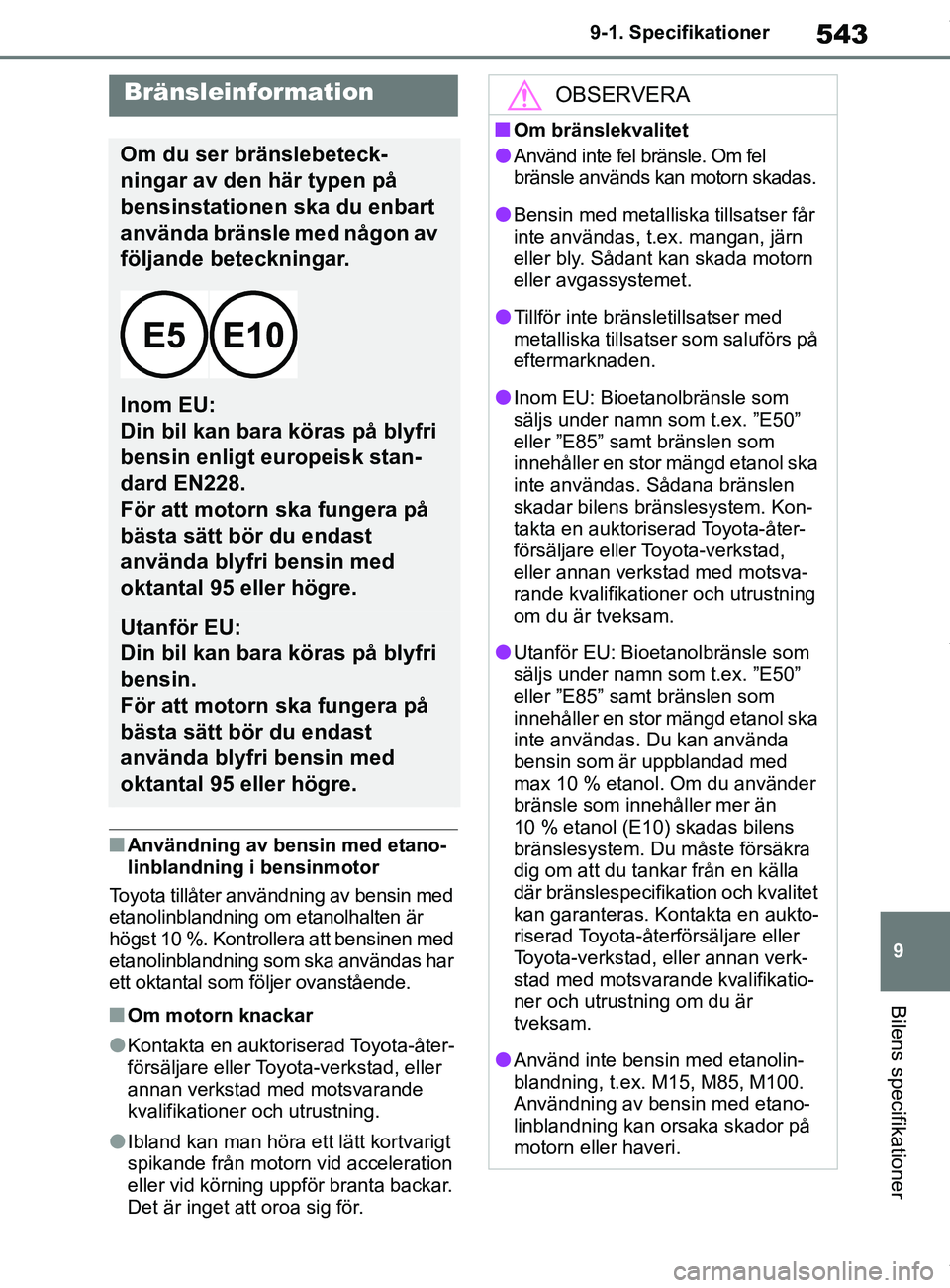

Bränsleinformation
Om du ser bränslebeteck-
ningar av den här typen på
bensinstationen ska du enbart
använda bränsle med någon av
följande beteckningar.
Inom EU:
Din bil kan bara köras på blyfri
bensin enligt europeisk stan-
dard EN228.
För att motorn ska fungera på
bästa sätt bör du endast
använda blyfri bensin med
oktantal 95 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri
bensin.
För att motorn ska fungera på
bästa sätt bör du endast
använda blyfri bensin med
oktantal 95 eller högre.
OBSERVERA
nOm bränslekvalitet
lAnvänd inte fel br änsle. Om fel
bränsle används kan motorn skadas.
lBensin med metalliska tillsatser får
inte användas, t.ex. mangan, järn
eller bly. Sådant kan skada motorn
eller avgassystemet.
lTillför inte bränsletillsatser med
metalliska tillsatser som saluförs på
eftermarknaden.
lInom EU: Bioetanolbränsle som
säljs under namn som t.ex. ”E50”
eller ”E85” samt bränslen som
innehåller en stor mängd etanol ska
inte användas. Sådana bränslen
skadar bilens bränslesystem. Kon-
takta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning
om du är tveksam.
lUtanför EU: Bioetanolbränsle som
säljs under namn som t.ex. ”E50”
eller ”E85” samt bränslen som
innehåller en stor mängd etanol ska
inte användas. Du kan använda
bensin som är uppblandad med
max 10 % etanol. Om du använder
bränsle som innehåller mer än
10 % etanol (E10) skadas bilens
bränslesystem. Du måste försäkra
dig om att du tankar från en källa
där bränslespecifikation och kvalitet
kan garanteras. Kontakta en aukto-
riserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner och utrustning om du är
tveksam.
lAnvänd inte bensin med etanolin-
blandning, t.ex. M15, M85, M100.
Användning av bensin med etano-
linblandning kan orsaka skador på
motorn eller haveri.
OM12P55SE.book Page 543 Thursday, November 12, 2020 5:14 PM

544
OM12L35SE9-2. Specialinställningar
9-2.Specialinställningar
nÄndringar som görs på skär-
men till navigations/multimedia-
systemet (modeller med
navigations/multimediasystem)
1 Tryck på knappen ”MENU”.
2 Välj ”Inställning” på skärmen
”Meny”.
3 Tryck på ”Bil” på skärmen
”Installation”.
Ett antal inställningar kan ändras. Se
listan över inställningar som kan ändras
för ytterligare information.
nÄndringar som utförs med
knapparna på instrumenten
1 Tryck på eller på ratten
för att välja .
2 Tryck på eller på ratten
för att välja funktionen som ska
anpassas.
3 Tryck eller håll intryckt .
Inställningar som kan göras varierar
beroende på om trycks in eller
trycks in och hålls intryckt. Följ anvis-
ningarna på displayen.
Vissa funktionsinställningar ändras samtidigt med specialinställning av andra
funktioner. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Inställningar kan ändras med skärmen till navigati ons/multimediasystemet
(modeller med navigations/multimediasystem)
Funktioner som kan
anpassas
I din bil finns ett antal elektro-
niska funktioner som kan stäl-
las in efter eget önskemål.
Inställningarna av dessa funk-
tioner kan ändras med infor-
mationsdisplayen, skärmen till
navigations-/multimediasyste-
met eller hos en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Specialanpassning av
bilfunktioner
VARNING
nNär specialinställningar utförs
Eftersom hybridsystemet måste vara
igång medan specialinställningarna
görs bör du se till att bilen är parkerad
på en plats med bra ventilation. I ett
slutet utrymme, som ett garage, kan
avgaser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det
kan leda till dödsfall eller utgöra en
allvarlig hälsorisk.
OBSERVERA
nNär specialinställningar utförs
För att undvika att 12-voltsbatteriet
laddas ur ska hybridsystemet vara i
gång medan specialinställningarna
utförs.
Funktioner som kan specialinställas
OM12P55SE.book Page 544 Thursday, November 12, 2020 5:14 PM

545
9
OM12L35SE 9-2. Specialinställningar
Bilens specifikationer
Inställningar som kan ändras me
d de rattmonterade kontrollerna
Inställningar kan ändras av en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer.
Definition av symboler: O = Tillgänglig, – = Ej tillgänglig
nInstrument, mätare oc h informationsdisplay ( sid. 90, 95, 99, 105)
*1: För ytterligare information om respektive funktion: sid. 105
*2: Grundinställningen varierar mellan olika länder.
Funktion*1Standard-
inställningAnpassad inställning
Språk*2Engelska*3–O–
Enheter*2Lit/100 kmkm/liter–O–miles (MPG)*4
Hastighetsmätare*5AnalogDigital–O–Digital+*4
EV, indikatorPåAvstängd–O–
ECO Accelerator GuidancePåAvstängd–O–
Bränsleförbrukning, display
Snitt totalt
(Genomsnittlig
bränsleförbruk- ning [efter noll-
ställning])Snitt resa (Genomsnitt-lig bränsleförbrukning [efter start])
–O–Snitt tankning (Genom-snittlig bränsleförbruk- ning [efter tankning])
Ljudanläggningslänkad
display*4PåAvstängd–O–
EnergimonitorPåAvstängd–O–
KörinfotypEfter startEfter nollställning–O–
Körinformation (första post)AvståndMedelhastighet–O–Förbrukad tid
Körinformation (andra post)Förbrukad tidMedelhastighet–O–Avstånd
Resultat för aktuell färd,
displayKörinformationEco-resultat–O–
Popup-displayPåAvstängd–O–
OM12P55SE.book Page 545 Thursday, November 12, 2020 5:14 PM

546
OM12L35SE9-2. Specialinställningar
*3: Arabiska, spanska, ryska, fr
anska, tyska, italienska, nederländska, turkiska, pol-
ska, hebreiska, norska, svenska, danska, ukrainska, finska, grekiska, tjeckiska,
portugisiska, rumänska, slovakiska, ungerska, flamländska
*4: i förekommande fall
*5: 7-tums skärm
nVindrutedisplay* (  sid. 114)
*: i förekommande fall
nDörrlås ( sid. 127, 131, 517)
nLåsfunktion* och trådlös fjärrkontroll ( sid. 127, 143)
*: i förekommande fall
Syfte/funktionStandard-
inställningAnpassad inställning
VindrutedisplayPåAvstängd–O–
MätarinformationHybridsys-
temsindikatorVarvräknare–O–To m t
Ruttvägledning till resmå-
let/gatunamn
*PåAvstängd–O–
Förarstödssystem, displayPåAvstängd–O–
Kompass*PåAvstängd–O–
Ljudsystemets driftstatus*PåAvstängd–O–
Syfte/funktionStandard-
inställningAnpassad inställning
Upplåsning med mekanisk
nyckelAlla dörrar
låses upp med ett stegFörardörren låses upp i ett steg, alla dörrar
låses upp i två steg
––O
Syfte/funktionStandard-
inställningAnpassad inställning
Tiden innan automatiskt
dörrlås aktiveras om dörren
inte öppnas efter att den
låsts upp
30 sekunder
60 sekunder
––O120 sekunder
Öppen dörr, varningssum-
merPåAvstängd––O
OM12P55SE.book Page 546 Thursday, November 12, 2020 5:14 PM

547
9
OM12L35SE 9-2. Specialinställningar
Bilens specifikationer
nElektroniskt lås- och startsystem (
sid. 127, 143)
*1: Modeller med elektronisk låsfunktion
*2: På vissa modeller
nFjärrkontrollnyckel (sid. 125, 127, 131)
*: i förekommande fall
nElbaklucka* ( sid. 131)
Syfte/funktionStandard-
inställningAnpassad inställning
Elektroniskt lås- och start-
systemPåAvstängdO–O
Elektronisk upplåsning*1Alla dörrarFörardörrO–O
Tiden innan alla dörrar har
låsts upp när man håller i
förardörrens handtag
*1Avstängd
1,5 sekunder
––O2,0 sekunder
2,5 sekunder
Antal dörrlåsningar i följd*22 gångerSå många som önskas––O
Syfte/funktionStandard-
inställningAnpassad inställning
Trådlös fjärrkontrollPåAvstängd––O
Låsa upp
Alla dörrar låses upp
med ett stegFörardörren låses upp i
ett steg, alla dörrar låses upp i två steg
O–O
Elbaklucka, upplåsning*Tryck och
håll intryckt (kort)
En kort tryckning
––O
Tryck två gånger
Tryck och håll intryckt (lång)
Avstängd
Syfte/funktionStandard-
inställningAnpassad inställning
Manövrera elbakluckanPåAvstängd–O–
SparksensorPåAvstängd–O–
OM12P55SE.book Page 547 Thursday, November 12, 2020 5:14 PM

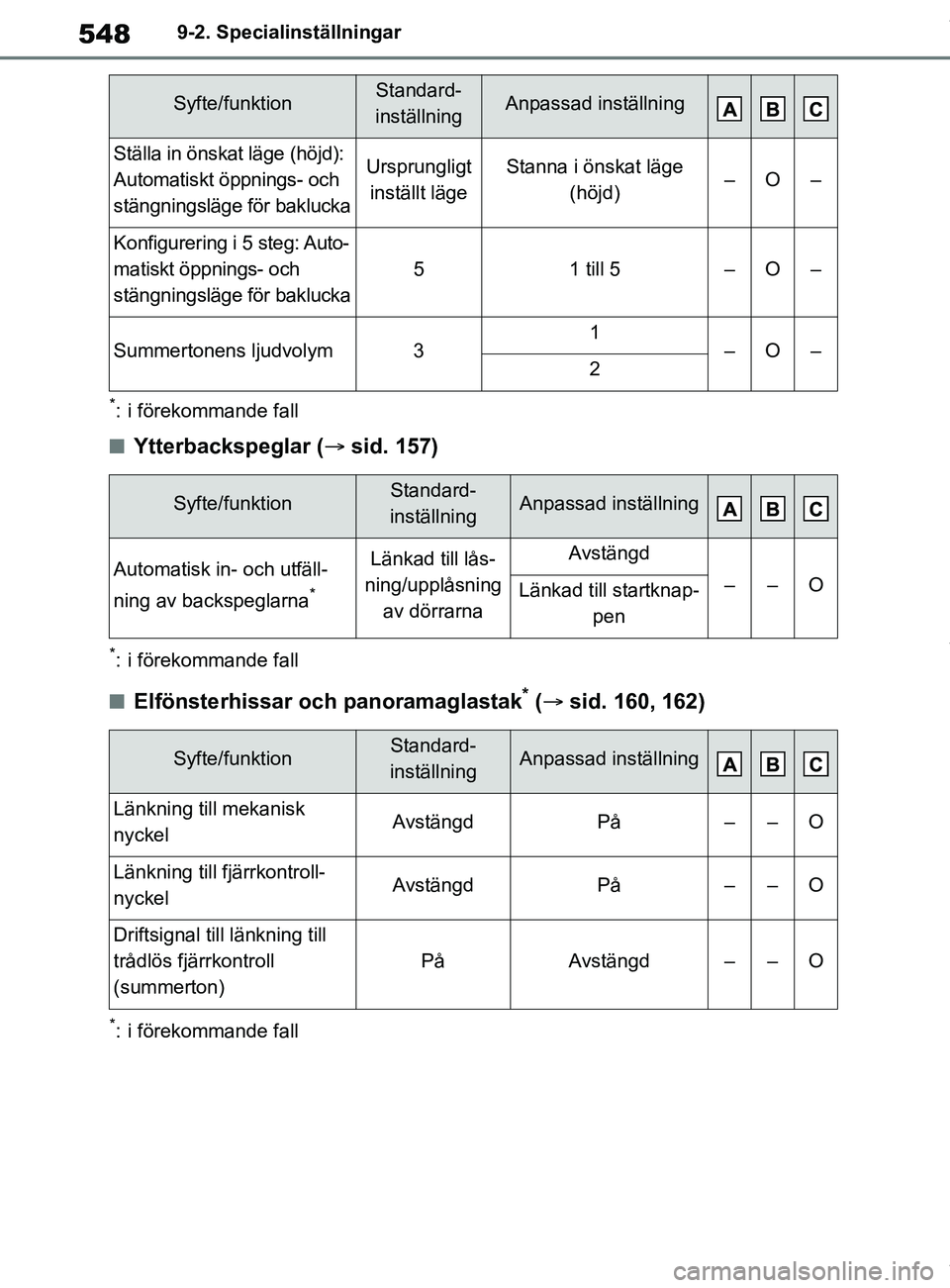

548
OM12L35SE9-2. Specialinställningar
*: i förekommande fall
nYtterbackspeglar (
sid. 157)
*: i förekommande fall
nElfönsterhissar och panoramaglastak* ( sid. 160, 162)
*: i förekommande fall
Ställa in önskat läge (höjd):
Automatiskt öppnings- och
stängningsläge för bakluckaUrsprungligt
inställt lägeStanna i önskat läge (höjd)–O–
Konfigurering i 5 steg: Auto-
matiskt öppnings- och
stängningsläge för baklucka
51 till 5–O–
Summertonens ljudvolym31–O–2
Syfte/funktionStandard-
inställningAnpassad inställning
Automatisk in- och utfäll-
ning av backspeglarna
*
Länkad till lås-
ning/upplåsning av dörrarnaAvstängd
––OLänkad till startknap- pen
Syfte/funktionStandard-
inställningAnpassad inställning
Länkning till mekanisk
nyckelAvstängdPå––O
Länkning till fjärrkontroll-
nyckelAvstängdPå––O
Driftsignal till länkning till
trådlös fjärrkontroll
(summerton)
PåAvstängd––O
Syfte/funktionStandard-
inställningAnpassad inställning
OM12P55SE.book Page 548 Thursday, November 12, 2020 5:14 PM
