TOYOTA COROLLA HATCHBACK 2021 Bruksanvisningar (in Swedish)

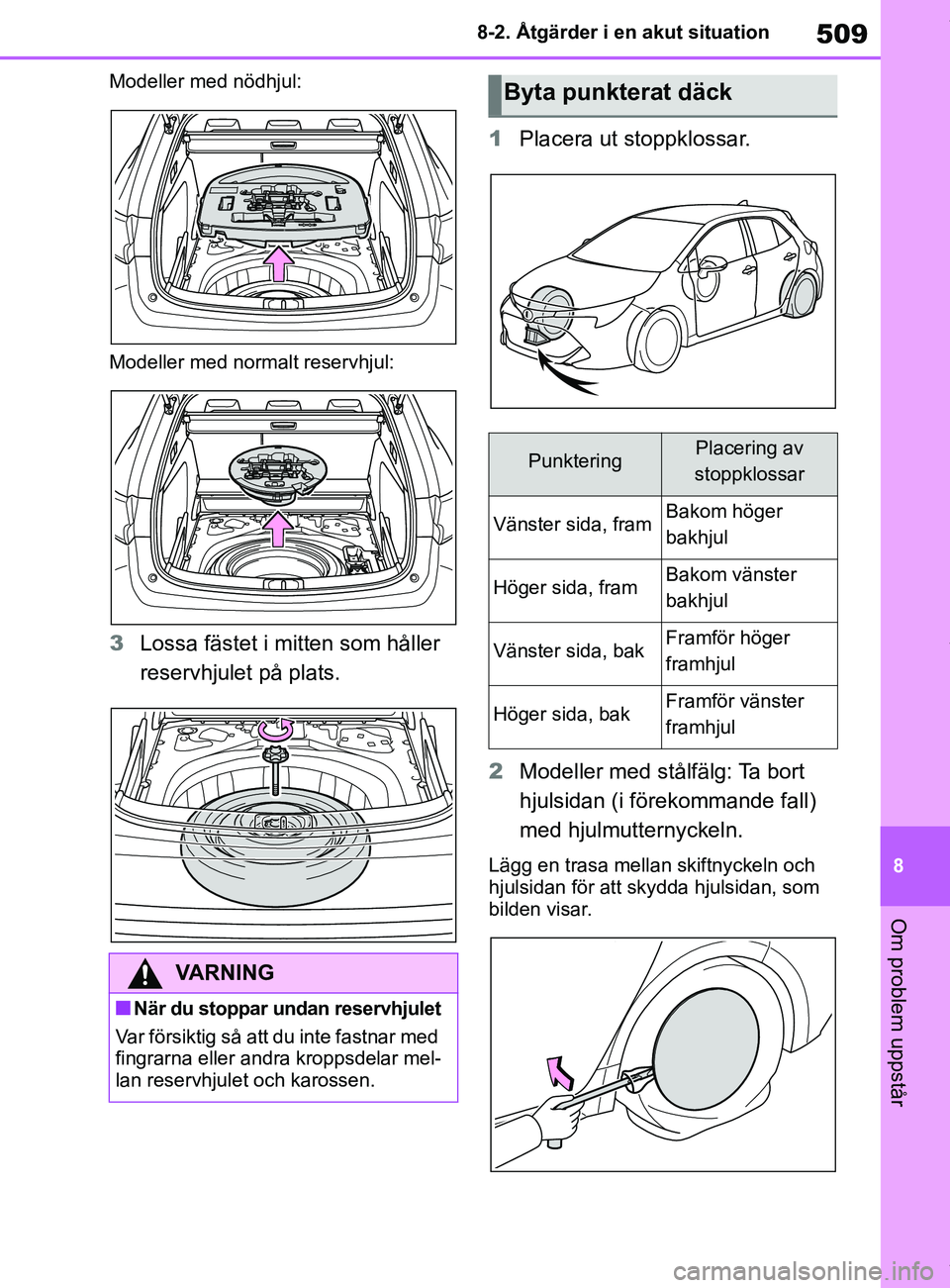

509
8
OM12L35SE 8-2. Åtgärder i en akut situation
Om problem uppstår
Modeller med nödhjul:
Modeller med normalt reservhjul:
3
Lossa fästet i mitten som håller
reservhjulet på plats. 1
Placera ut stoppklossar.
2 Modeller med stålfälg: Ta bort
hjulsidan (i förekommande fall)
med hjulmutternyckeln.
Lägg en trasa mellan skiftnyckeln och
hjulsidan för att skydda hjulsidan, som
bilden visar.
VARNING
nNär du stoppar undan reservhjulet
Var försiktig så att du inte fastnar med
fingrarna eller andra kroppsdelar mel-
lan reservhjulet och karossen.
Byta punkterat däck
PunkteringPlacering av
stoppklossar
Vänster sida, framBakom höger
bakhjul
Höger sida, framBakom vänster
bakhjul
Vänster sida, bakFramför höger
framhjul
Höger sida, bakFramför vänster
framhjul
OM12P55SE.book Page 509 Thursday, November 12, 2020 5:14 PM

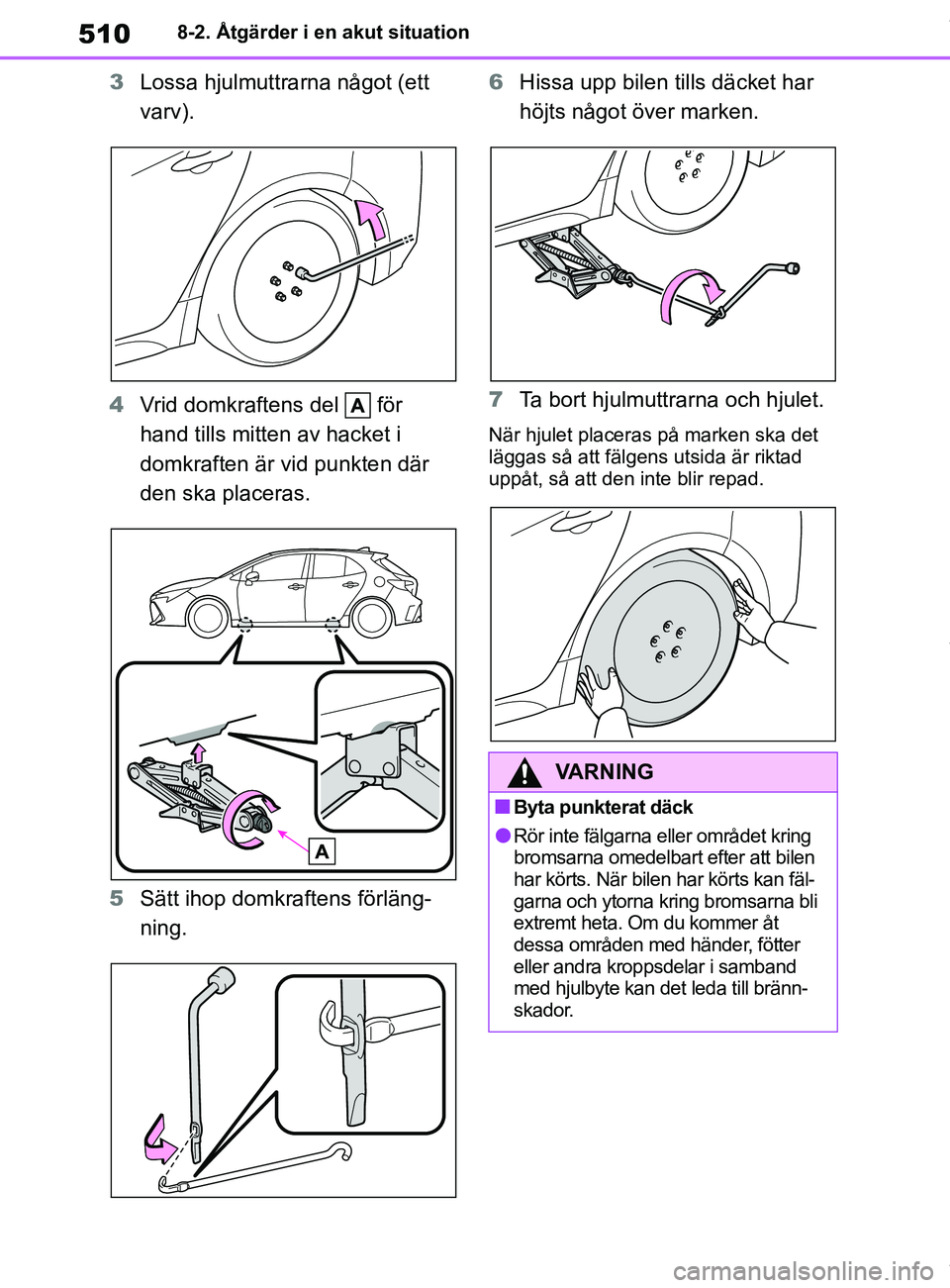

510
OM12L35SE8-2. Åtgärder i en akut situation
3
Lossa hjulmuttrarna något (ett
varv).
4 Vrid domkraftens del för
hand tills mitten av hacket i
domkraften är vid punkten där
den ska placeras.
5 Sätt ihop domkraftens förläng-
ning. 6
Hissa upp bilen tills däcket har
höjts något över marken.
7 Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska det
läggas så att fälgens utsida är riktad
uppåt, så att den inte blir repad.
VARNING
nByta punkterat däck
lRör inte fälgarna eller området kring
bromsarna omedelbart efter att bilen
har körts. När bilen har körts kan fäl-
garna och ytorna kring bromsarna bli
extremt heta. Om du kommer åt
dessa områden med händer, fötter
eller andra kroppsdelar i samband
med hjulbyte kan det leda till bränn-
skador.
OM12P55SE.book Page 510 Thursday, November 12, 2020 5:14 PM

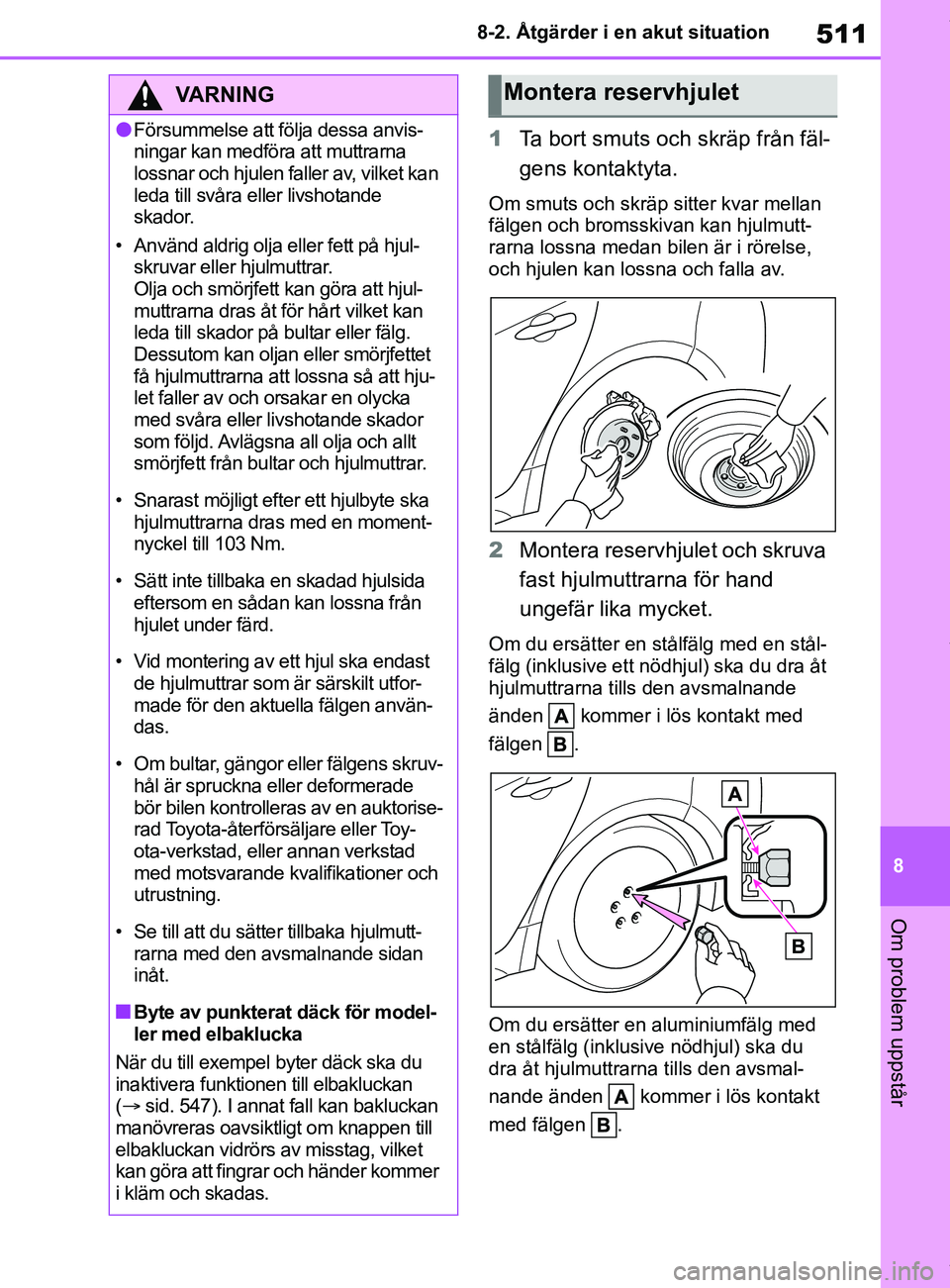

511
8
OM12L35SE 8-2. Åtgärder i en akut situation
Om problem uppstår
1
Ta bort smuts och skräp från fäl-
gens kontaktyta.
Om smuts och skräp sitter kvar mellan
fälgen och bromsskivan kan hjulmutt-
rarna lossna medan bilen är i rörelse,
och hjulen kan lossna och falla av.
2Montera reservhjulet och skruva
fast hjulmuttrarna för hand
ungefär lika mycket.
Om du ersätter en stålfälg med en stål-
fälg (inklusive ett nödhjul) ska du dra åt
hjulmuttrarna tills den avsmalnande
änden kommer i lös kontakt med
fälgen .
Om du ersätter en aluminiumfälg med
en stålfälg (inklusive nödhjul) ska du
dra åt hjulmuttrarna tills den avsmal-
nande änden kommer i lös kontakt
med fälgen .
VARNING
lFörsummelse att följa dessa anvis-
ningar kan medföra att muttrarna
lossnar och hjulen faller av, vilket kan
leda till svåra eller livshotande
skador.
• Använd aldrig olja eller fett på hjul- skruvar eller hjulmuttrar.
Olja och smörjfett kan göra att hjul-
muttrarna dras åt för hårt vilket kan
leda till skador på bultar eller fälg.
Dessutom kan oljan eller smörjfettet
få hjulmuttrarna att lossna så att hju-
let faller av och orsakar en olycka
med svåra eller li vshotande skador
som följd. Avlägsna all olja och allt
smörjfett från bultar och hjulmuttrar.
• Snarast möjligt efter ett hjulbyte ska hjulmuttrarna dras med en moment-
nyckel till 103 Nm.
• Sätt inte tillbaka en skadad hjulsida eftersom en sådan kan lossna från
hjulet under färd.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor-
made för den aktuella fälgen använ-
das.
• Om bultar, gängor eller fälgens skruv- hål är spruckna eller deformerade
bör bilen kontrolleras av en auktorise-
rad Toyota-återförsäljare eller Toy-
ota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
• Se till att du sätter tillbaka hjulmutt- rarna med den avsmalnande sidan
inåt.
nByte av punkterat däck för model-
ler med elbaklucka
När du till exempel byter däck ska du
inaktivera funktionen till elbakluckan
(  sid. 547). I annat fall kan bakluckan
manövreras oavsiktligt om knappen till
elbakluckan vidrörs av misstag, vilket
kan göra att fingrar och händer kommer
i kläm och skadas.
Montera reservhjulet
OM12P55SE.book Page 511 Thursday, November 12, 2020 5:14 PM

512
OM12L35SE8-2. Åtgärder i en akut situation
Om du ersätter en aluminiumfälg med
en aluminiumfälg ska du dra åt hjul-
muttrarna tills brickorna kommer i
lös kontakt med fälgen .
3 Sänk ned bilen.
4 Dra åt varje mutter två eller tre
gånger i den ordningsföljd som
bilden visar.
Åtdragningsmoment:
103 Nm
5Lägg tillbaka det punkterade
däcket, domkraft och alla verktyg.
nReguljärt reservhjul
lModeller med däcktryckvarningssys-
tem: Det reguljära reservhjulet har en
dekal med texten ”Temporary use
only” (endast för tillfälligt bruk) på
däckets yttersida. Använd bara det
reguljära reservhjulet som tillfällig
åtgärd, och bara i en akut situation.
lKom ihåg att kontrollera lufttrycket i
det reguljära reservhjulet.
( sid. 540)
nReservhjul (nödhjul)
lEtt nödhjul kan identifieras genom
dekalen ”TEMPORARY USE ONLY”
på däckets sida. Använd bara nödhju-
let som tillfällig åtgärd, och bara i en
nödsituation.
lKontrollera lufttrycket i nödhjulet.
(sid. 540)
nNär nödhjulet är monterat
Bilen blir lägre vid körning med nödhjul
jämfört med körning med standardhjul.
nEfter avslutat däckbyte (modeller
med däcktryckvarningssystem)
Däcktryckvarningssystemet måste noll-
ställas. ( sid. 441)
OM12P55SE.book Page 512 Thursday, November 12, 2020 5:14 PM

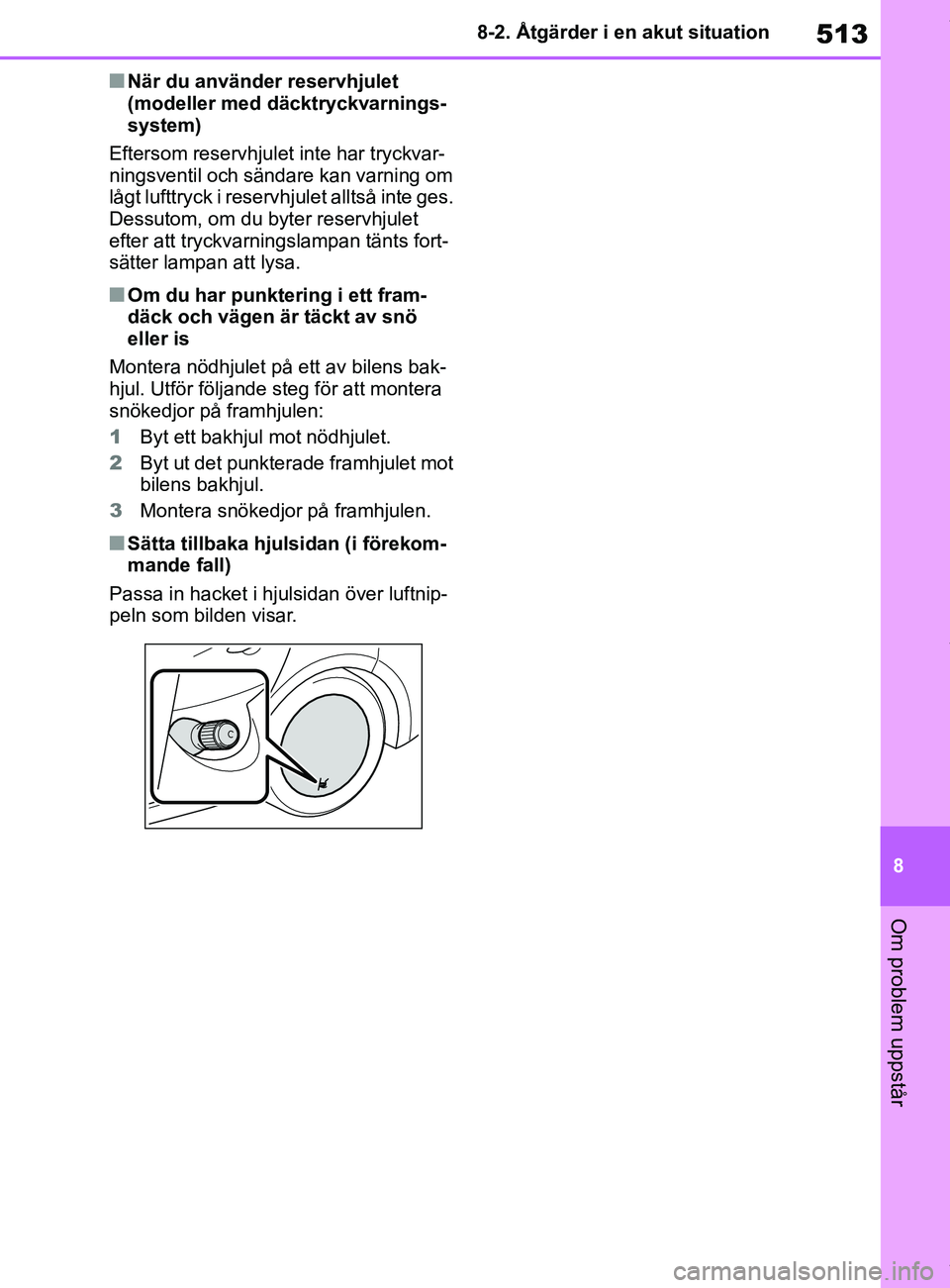

513
8
OM12L35SE 8-2. Åtgärder i en akut situation
Om problem uppstår
nNär du använder reservhjulet
(modeller med däcktryckvarnings-
system)
Eftersom reservhjul et inte har tryckvar-
ningsventil och sändare kan varning om
lågt lufttryck i reservhj ulet alltså inte ges.
Dessutom, om du byter reservhjulet
efter att tryckvarnings lampan tänts fort-
sätter lampan att lysa.
nOm du har punktering i ett fram-
däck och vägen är täckt av snö
eller is
Montera nödhjulet på ett av bilens bak-
hjul. Utför följande steg för att montera
snökedjor på framhjulen:
1 Byt ett bakhjul mot nödhjulet.
2 Byt ut det punkterade framhjulet mot
bilens bakhjul.
3 Montera snökedjor på framhjulen.
nSätta tillbaka hjul sidan (i förekom-
mande fall)
Passa in hacket i hjulsidan över luftnip-
peln som bilden visar.
OM12P55SE.book Page 513 Thursday, November 12, 2020 5:14 PM

514
OM12L35SE8-2. Åtgärder i en akut situation
VARNING
nVid användning av reservhjulet
lErsätt reservhjulet med ett reguljärt
hjul snarast möjligt.
lUndvik plötslig acceleration, häftig
styrning, plötslig inbromsning eller
växelrörelser som
kan orsaka plöts-
lig motorbromsning.
nVid användning av nödhjulet
lKom ihåg att nödhjulet i bilen är
särskilt avsett att användas på din
bil. Använd inte ditt nödhjul på
någon annan bil.
lAnvänd inte mer än ett nödhjul
samtidigt på bilen.
lErsätt nödhjulet med ett standard-
hjul snarast möjligt.
lUndvik plötslig acceleration, häftig
styrning, plötslig inbromsning eller
växelrörelser som kan orsaka plöts-
lig motorbromsning.
nNär nödhjulet är monterat
Bilens hastighet upp fattas eventuellt
inte korrekt och följande system kom-
mer eventuellt inte att fungera korrekt:
• ABS och bromsassistans
• VSC
•TRC
• Automatiskt helljus
(i förekommande fall)
• AHS (Aktivt helljussystem) (i förekommande fall)
• Farthållare (i förekommande fall)
• Aktiv farthållare med radar från 0 km/tim (i förekommande fall)
• EPS
• PCS (Aktivt krockskyddssystem) (i förekommande fall)
• LTA (Linjeavkännare) (i förekommande fall)
• Däcktryckvarningssystem (i förekommande fall)
• Toyota parkeringssensor (i förekommande fall)
• PKSB (Intelligen t autobroms)
(i förekommande fall)
• BSM (Dödavinkelvarnare) (i förekommande fall)
• Backkamera (i förekommande fall)
• Automatiskt reglerad luftfjädring (i förekommande fall)
• S-IPA (Intelligent parkeringsassis- tans) (i förekommande fall)
• Navigationssystem (i förekommande fall)
nHastighetsbegränsning när nöd-
hjulet är monterat
Kör inte med högre hastighet än
80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i
hög hastighet. Försummelse att följa
denna anvisning kan resultera i en
olycka som kan orsaka svåra eller
livshotande skador.
nNär du har använt verktygen och
domkraften
Innan du kör iväg, kontrollera att alla
verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i
bilen så att de inte kan ställa till
skador vid en eventuell kollision eller
hård inbromsning.
OM12P55SE.book Page 514 Thursday, November 12, 2020 5:14 PM

515
8
OM12L35SE 8-2. Åtgärder i en akut situation
Om problem uppstår
Något av följande ka
n vara orsak till
problemet:
 Den elektroniska nyckeln funge-
rar eventuellt inte korrekt.
( sid. 517)
 Det finns för lite bränsle i tanken.
Tanka bilen.
 En funktionsstörning kan ha upp-
stått i startspärrsystemet.
( sid. 82)
 En funktionsstörning kan ha upp-
stått i rattlåssystemet.
 Hybridsystemet kan vara ur funk-
tion på grund av ett elektriskt
problem, t.ex. att batteriet i den
elektroniska nyckeln är urladdat
eller en trasig säkring. Beroende
på typen av defekt kan dock en
tillfällig metod att starta hybrid-
systemet användas. ( sid. 516)
 2ZR-FXE-motor: Temperaturen i
hybridbatteriet kan vara extremt
låg (under cirka –30 °C).
( sid. 182)
OBSERVERA
nVar försiktig vid körning över
gupp medan ett nödhjul är mon-
terat på bilen.
Bilen blir lägre vid körning med nöd-
hjul jämfört med körning med stan-
dardhjul. Var försiktig vid körning över
ojämn vägbeläggning.
nKöra med snökedjor och nödhjul
Montera inte kedjor på ett nödhjul.
Kedjor på däcken kan skada karos-
sen och ha en negativ inverkan på
körprestanda.
nNär du byter däck (modeller med
däcktryckvarningssystem)
Kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller
en annan verkstad med motsvarande
kvalifikationer och utrustning när du
tar bort eller monterar hjul, däck eller
tryckvarningsventil och sändare,
eftersom tryckvarningsventilen och
sändaren kan skadas om de inte han-
teras på rätt sätt.
nUndvik skador på tryckvarnings-
ventiler och sändare (modeller
med däcktryckvarningssystem)
När ett däck lagas med flytande tät-
ningsmedel kan det hända att tryck-
varningsventilen och sändaren inte
fungerar på rätt sätt. Om flytande tät-
ningsmedel används ska du snarast
möjligt kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvali fikationer och
utrustning. Kontro llera att tryckvar-
ningsventil och sändare ersätts när
du sätter tillbaka hjulet. ( sid. 440)
Om hybridsystemet inte
startar
Orsaker till att hybridsystemet
inte startar kan variera beroende
på situationen. Kontrollera föl-
jande och utför lämplig åtgärd:
Hybridsystemet startar inte
trots att korrekt startrutin
har följts. ( sid. 182)
OM12P55SE.book Page 515 Thursday, November 12, 2020 5:14 PM

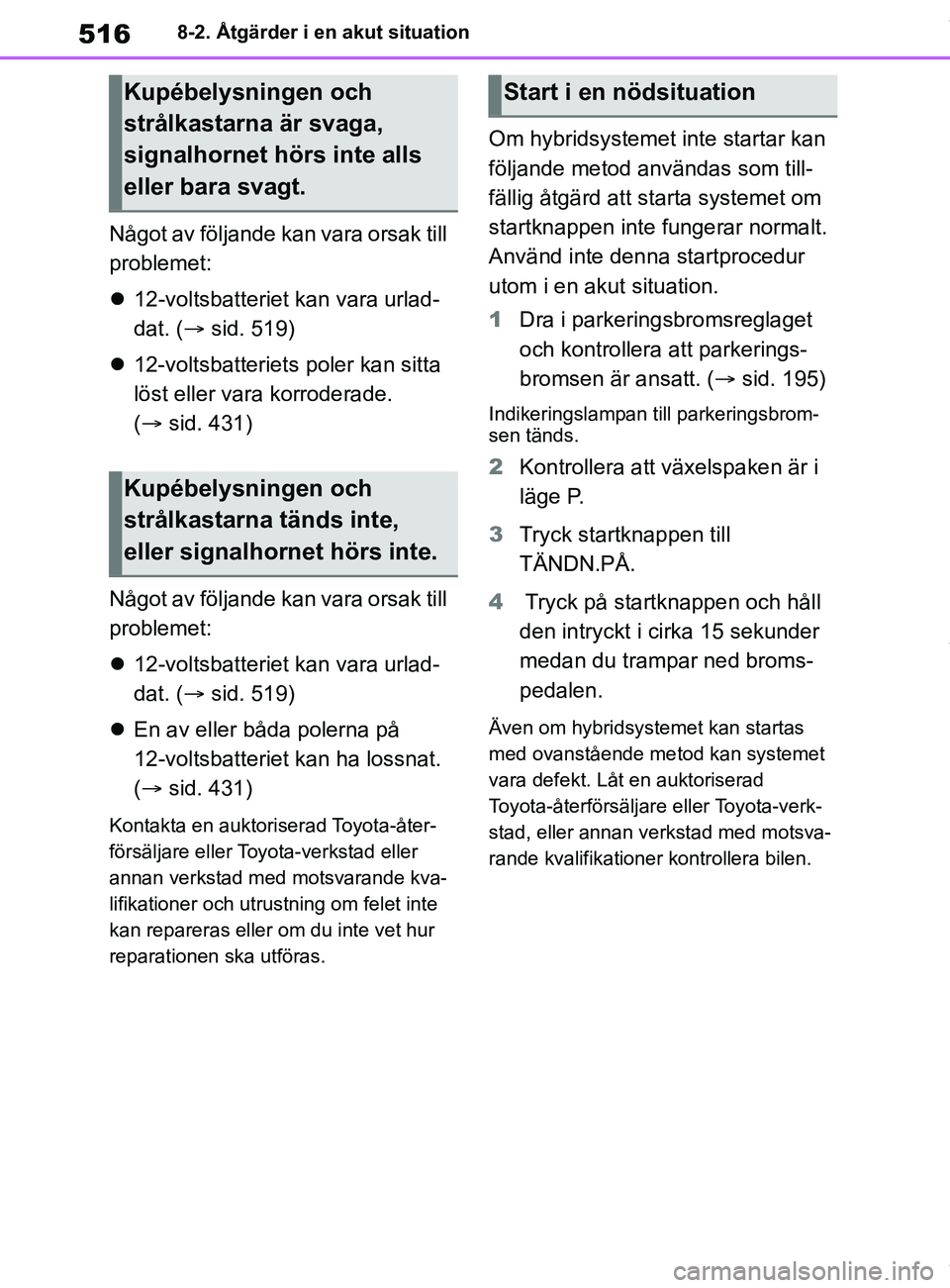

516
OM12L35SE8-2. Åtgärder i en akut situation
Något av följande k
an vara orsak till
problemet:
 12-voltsbatteriet kan vara urlad-
dat. ( sid. 519)
 12-voltsbatteriets poler kan sitta
löst eller vara korroderade.
( sid. 431)
Något av följande k an vara orsak till
problemet:
 12-voltsbatteriet kan vara urlad-
dat. ( sid. 519)
 En av eller båda polerna på
12-voltsbatteriet kan ha lossnat.
(  sid. 431)
Kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kva-
lifikationer och utrustning om felet inte
kan repareras eller om du inte vet hur
reparationen ska utföras.
Om hybridsystemet inte startar kan
följande metod användas som till-
fällig åtgärd att st arta systemet om
startknappen inte fungerar normalt.
Använd inte denna startprocedur
utom i en akut situation.
1 Dra i parkeringsbromsreglaget
och kontrollera att parkerings-
bromsen är ansatt. ( sid. 195)
Indikeringslampan till parkeringsbrom-
sen tänds.
2 Kontrollera att växelspaken är i
läge P.
3 Tryck startknappen till
TÄNDN.PÅ.
4 Tryck på startknappen och håll
den intryckt i cirka 15 sekunder
medan du trampar ned broms-
pedalen.
Även om hybridsystemet kan startas
med ovanstående me tod kan systemet
vara defekt. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsva-
rande kvalifikationer kontrollera bilen.
Kupébelysningen och
strålkastarna är svaga,
signalhornet hörs inte alls
eller bara svagt.
Kupébelysningen och
strålkastarna tänds inte,
eller signalhornet hörs inte.
Start i en nödsituation
OM12P55SE.book Page 516 Thursday, November 12, 2020 5:14 PM

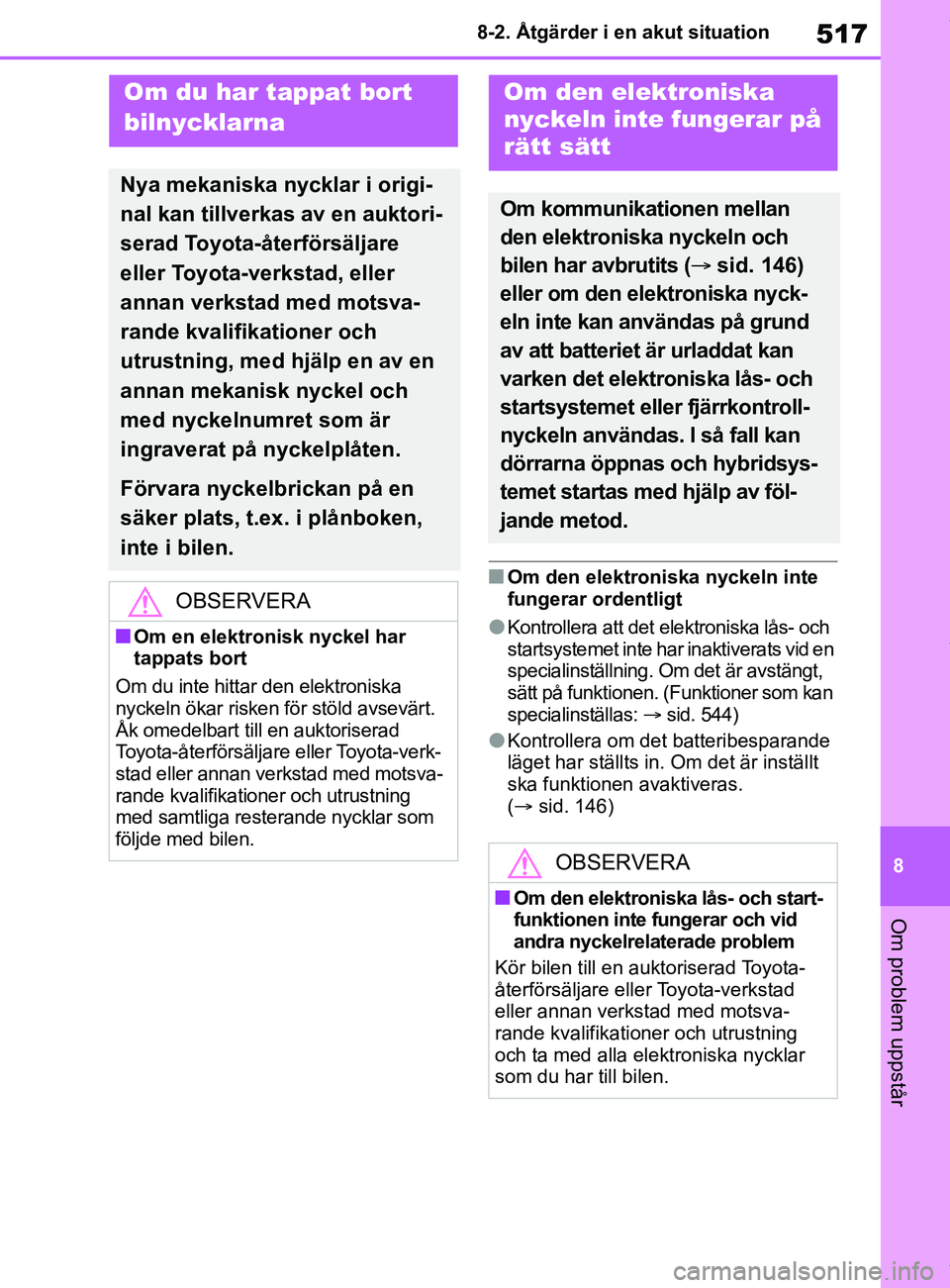

517
8
OM12L35SE 8-2. Åtgärder i en akut situation
Om problem uppstår
nOm den elektroniska nyckeln inte
fungerar ordentligt
lKontrollera att det elektroniska lås- och
startsystemet inte ha
r inaktiverats vid en
specialinställning. Om det är avstängt,
sätt på funktionen. (Funktioner som kan
specialinställas:  sid. 544)
lKontrollera om det batteribesparande
läget har ställts in. Om det är inställt
ska funktionen avaktiveras.
(sid. 146)
Om du har tappat bort
bilnycklarna
Nya mekaniska nycklar i origi-
nal kan tillverkas av en auktori-
serad Toyota-återförsäljare
eller Toyota-ver kstad, eller
annan verkstad med motsva-
rande kvalifikationer och
utrustning, med hjälp en av en
annan mekanisk nyckel och
med nyckelnumret som är
ingraverat på nyckelplåten.
Förvara nyckelbrickan på en
säker plats, t.ex. i plånboken,
inte i bilen.
OBSERVERA
nOm en elektronisk nyckel har
tappats bort
Om du inte hittar den elektroniska
nyckeln ökar risken för stöld avsevärt.
Åk omedelbart till en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsva-
rande kvalifikationer och utrustning
med samtliga resterande nycklar som
följde med bilen.
Om den elektroniska
nyckeln inte fungerar på
rätt sätt
Om kommunikationen mellan
den elektroniska nyckeln och
bilen har avbrutits ( sid. 146)
eller om den elektroniska nyck-
eln inte kan användas på grund
av att batteriet är urladdat kan
varken det elektroniska lås- och
startsystemet e ller fjärrkontroll-
nyckeln användas. I så fall kan
dörrarna öppnas och hybridsys-
temet startas med hjälp av föl-
jande metod.
OBSERVERA
nOm den elektroniska lås- och start-
funktionen inte fungerar och vid
andra nyckelrelaterade problem
Kör bilen till en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkstad med motsva-
rande kvalifikationer och utrustning
och ta med alla elektroniska nycklar
som du har till bilen.
OM12P55SE.book Page 517 Thursday, November 12, 2020 5:14 PM

518
OM12L35SE8-2. Åtgärder i en akut situation
Använd den mekaniska nyckeln
(
 sid. 126) för att utföra följande
åtgärder:
1 Låsa alla dörrar
2 Låsa upp alla dörrar
nNyckellänkade funktioner
1 Stänger fönstren och panorama-
glastaket
*1 (vrid och håll kvar)*2
2Öppnar fönstren och panorama-
glastaket*1 (vrid och håll kvar)*2
*1
: i förekommande fall
*2: Inställningarna måste utföras av en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifika-
tioner och utrustning.
1 Se till att växelspaken är i P och
trampa på bromspedalen.
2 Tryck sidan med Toyota-emble-
met på den elektroniska nyckeln
mot startknappen.
När den elektroniska nyckeln känns av
hörs en summerton och startknappen
kan tryckas till TÄNDN.PÅ.
Om det elektroniska lås- och startsyste-
met inaktiveras under en specialinställ-
ning trycks startknappen till radioläge.
3Trampa ned bromspedalen hårt
och kontrollera att visas
på informationsdisplayen.
Låsa och låsa upp dörrarnaVARNING
nNär du använder den mekaniska
nyckeln och öppnar/stänger de
elstyrda fönstren eller panora-
maglastaket (i förekommande fall)
Öppna/stäng de elstyrda fönstren
eller panoramaglastaket när du har
kontrollerat att ingen passagerare har
fastnat med någon del av kroppen i
ett fönster eller panoramaglastaket.
Låt inte barn använda den mekaniska
nyckeln. Barn och andra passage-
rare kan fastna med någon kroppsdel
i ett elstyrt fönster eller i panorama-
glastaket.
Starta hybridsystemet
OM12P55SE.book Page 518 Thursday, November 12, 2020 5:14 PM
