TOYOTA COROLLA HATCHBACK 2021 Bruksanvisningar (in Swedish)

49
1
OM12L35SE 1-2. Barn och säkerhet
Trygghet och säkerhet
nLämpligheten av respektive
sittplats för bilbarnstolar
*1: Flytta framsätet bakåt så långt det
går. Om passagerarsätet är försett
med funktion för höjdinställning ska
det höjas till det översta läget.
*2: Justera ryggstödets lutning till helt upprätt läge. Vid m ontering av fram-
åtvänd bilbarnstol, om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
*1, 2, 3*4
*3
*3, 5
*3
Lämplig för ”universal” bilbarn-
stol som förankras med säker-
hetsbältet.
Lämplig för bilbarnstolar som
anges i tabellen för rekommen-
derade bilbarnstolar och lämp-
lighet ( sid. 51)
Lämplig för i-Size- och
ISOFIX-bilbarnstolar.
Inkluderar en fästpunkt med
övre rem.
Använd aldrig en bakåtvänd bil-
barnstol i framsätet om den
manuella i-/urkopplingskontak-
ten till framsätespassagera-
rens krockkudde är på.
OM12P55SE.book Page 49 Thursd ay, November 12, 2020 5:14 PM

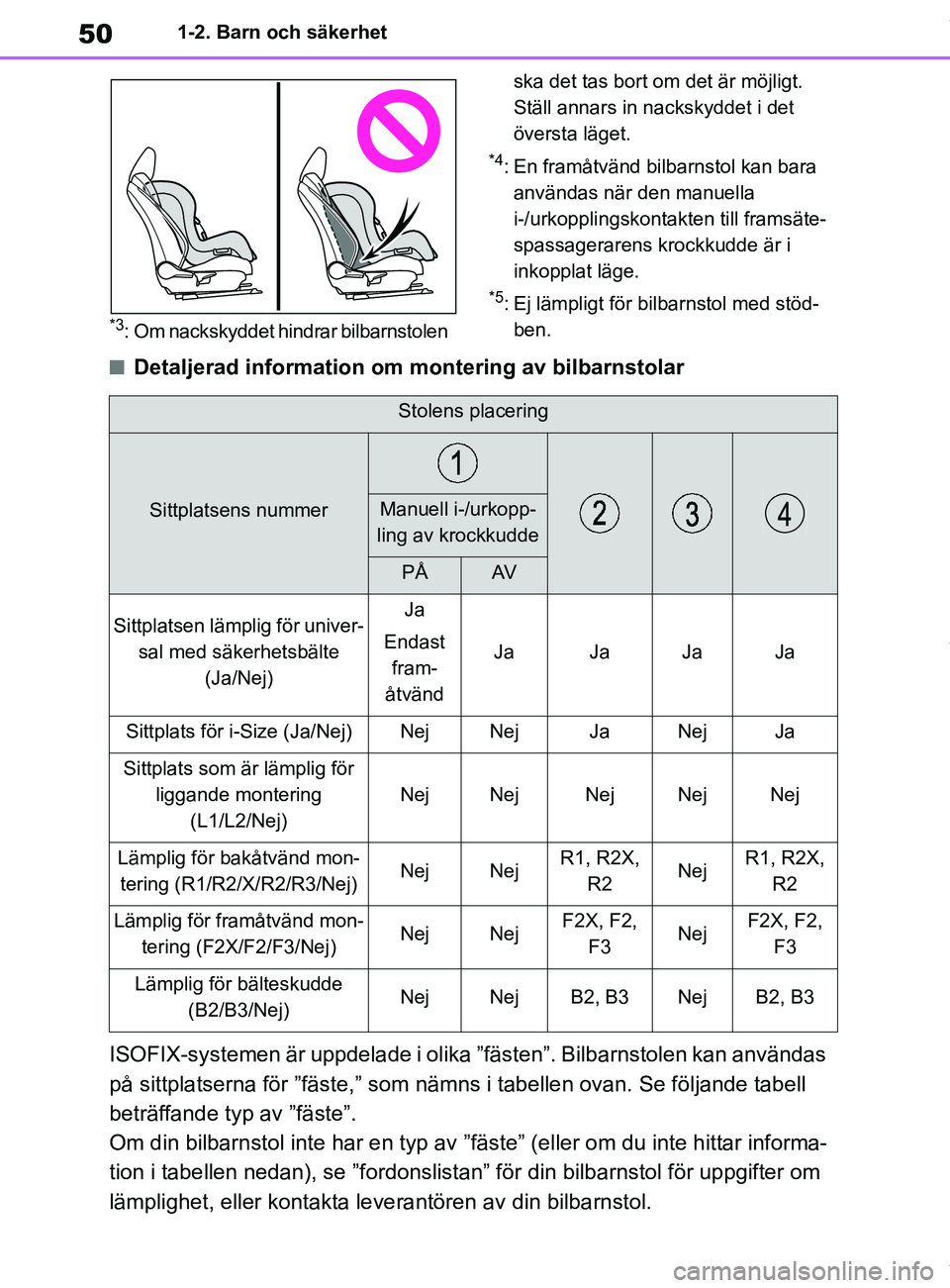

50
OM12L35SE1-2. Barn och säkerhet
*3: Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt.
Ställ annars in nackskyddet i det
översta läget.
*4: En framåtvänd bilbarnstol kan bara
användas när den manuella
i-/urkopplingskontak ten till framsäte-
spassagerarens krockkudde är i
inkopplat läge.
*5: Ej lämpligt för bilbarnstol med stöd- ben.
nDetaljerad information om montering av bilbarnstolar
ISOFIX-systemen är uppdelade i olika ”fästen”. Bilbarnstolen kan användas
på sittplatserna för ”fäste,” som nämns i tabellen ovan. Se följande tabell
beträffande typ av ”fäste”.
Om din bilbarnstol inte har en typ av ”fäste” (eller om du inte hittar informa-
tion i tabellen nedan), se ”fordonslistan” för din bilbarnstol för uppgifter om
lämplighet, eller kontakta leverantören av din bilbarnstol.
Stolens placering
Sittplatsens nummerManuell i-/urkopp-
ling av krockkudde
PÅAV
Sittplatsen lämplig för univer- sal med säkerhetsbälte (Ja/Nej)Ja
Endast fram-
åtvänd
JaJaJaJa
Sittplats för i-Size (Ja/Nej)NejNejJaNejJa
Sittplats som är lämplig för liggande montering (L1/L2/Nej)
NejNejNejNejNej
Lämplig för bakåtvänd mon-tering (R1/R2/X/R2/R3/Nej)NejNejR1, R2X, R2NejR1, R2X, R2
Lämplig för framåtvänd mon- tering (F2X/F2/F3/Nej)NejNejF2X, F2, F3NejF2X, F2, F3
Lämplig för bälteskudde (B2/B3/Nej)NejNejB2, B3NejB2, B3
OM12P55SE.book Page 50 Thursd ay, November 12, 2020 5:14 PM

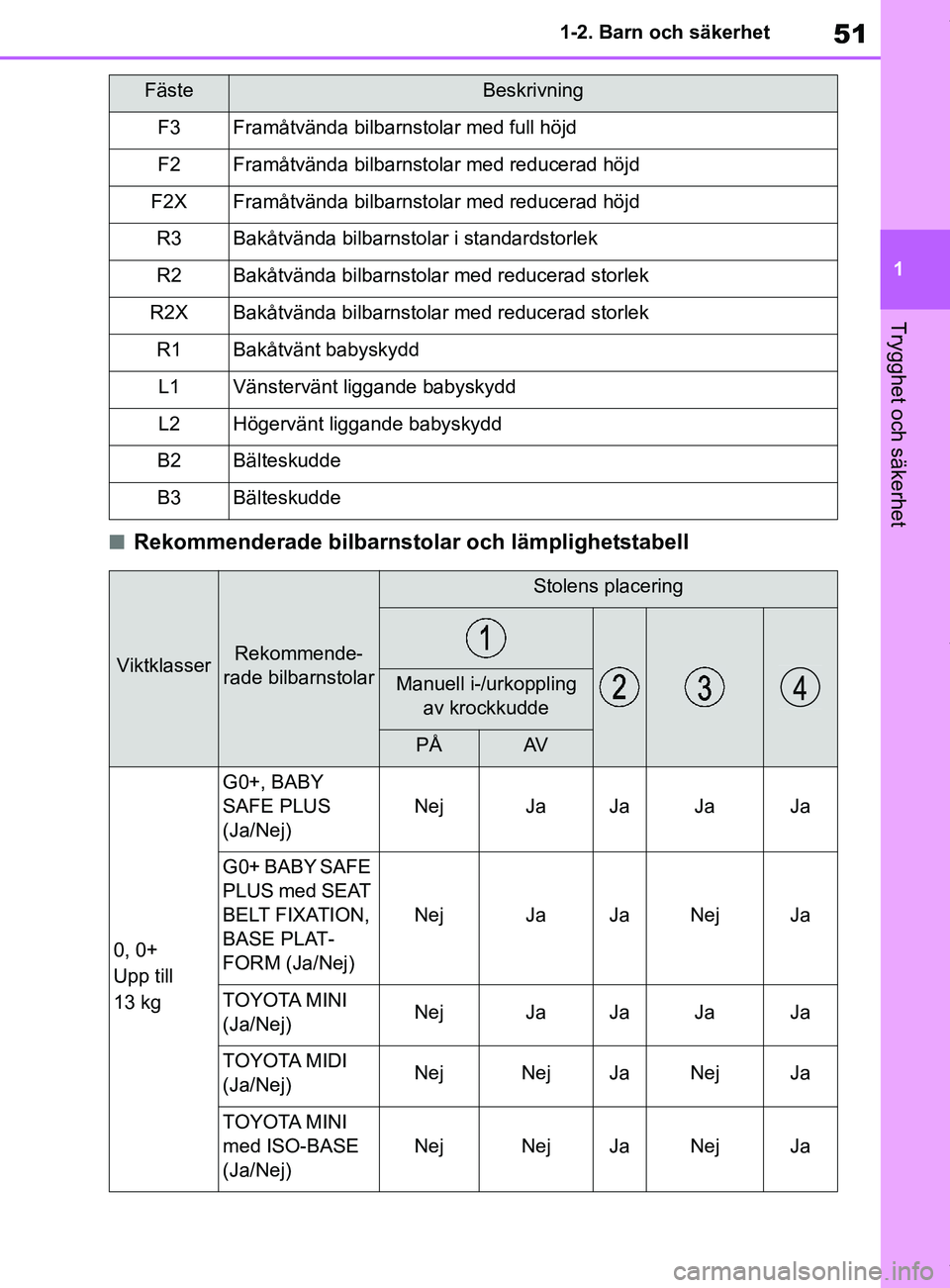

51
1
OM12L35SE 1-2. Barn och säkerhet
Trygghet och säkerhet
nRekommenderade bilbarnstolar och lämplighetstabell
FästeBeskrivning
F3Framåtvända bilbarnstolar med full höjd
F2Framåtvända bilbarnstolar med reducerad höjd
F2XFramåtvända bilbarnstolar med reducerad höjd
R3Bakåtvända bilbarnstolar i standardstorlek
R2Bakåtvända bilbarnstolar med reducerad storlek
R2XBakåtvända bilbarnstolar med reducerad storlek
R1Bakåtvänt babyskydd
L1Vänstervänt li
ggande babyskydd
L2Högervänt liggande babyskydd
B2Bälteskudde
B3Bälteskudde
ViktklasserRekommende-
rade bilbarnstolar
Stolens placering
Manuell i-/urkoppling
av krockkudde
PÅAV
0, 0+
Upp till
13 kg
G0+, BABY
SAFE PLUS
(Ja/Nej)
NejJaJaJaJa
G0+ BABY SAFE
PLUS med SEAT
BELT FIXATION,
BASE PLAT-
FORM (Ja/Nej)
NejJaJaNejJa
TOYOTA MINI
(Ja/Nej)NejJaJaJaJa
TOYOTA MIDI
(Ja/Nej)NejNejJaNejJa
TOYOTA MINI
med ISO-BASE
(Ja/Nej)
NejNejJaNejJa
OM12P55SE.book Page 51 Thursd ay, November 12, 2020 5:14 PM

52
OM12L35SE1-2. Barn och säkerhet
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området.
När vissa typer av bilbarnstolar mon-
teras i baksätet kan säkerhetsbältena
eventuellt inte användas på rätt sätt
på platserna bredvid bilbarnstolen
utan att de stör den, eller påverkar
säkerhetsbältenas effektivitet. Se till
att ditt säkerhetsbälte sitter tätt över
axeln och lågt över höfterna. Om så
inte är fallet, eller
om det stör bilbarn-
stolen ska du flytta till en annan plats.
Försummelse kan leda till svåra eller
livshotande skador.
I
9 till 18 kg
TOYOTA DUO
PLUS (Ja/Nej)Ja
Endast
med bälteJa
Endast med bälte
Ja
Ja
Endast med bälte
Ja
TOYOTA MIDI
(Ja/Nej)NejNejJaNejJa
II
15 till 25 kg
KIDFIX XP SICT
(Ja/Nej)Ja
Endast
med bälteJa
Endast med bälte
Ja
Ja
Endast med bälte
Ja
MAXI PLUS
(Ja/Nej)Ja
Endast
med bälteJa
Endast med bälte
Ja
Ja
Endast med bälte
Ja
III
22 till 36 kg
KIDFIX XP SICT
(Ja/Nej)Ja
Endast
med bälteJa
Endast med bälte
NejNejNej
MAXI PLUS
(Ja/Nej)Ja
Endast
med bälteJa
Endast med bälte
Ja
Ja
Endast med bälte
Ja
ViktklasserRekommende-
rade bilbarnstolar
Stolens placering
Manuell i-/urkoppling av krockkudde
PÅAV
OM12P55SE.book Page 52 Thursd ay, November 12, 2020 5:14 PM

53
1
OM12L35SE 1-2. Barn och säkerhet
Trygghet och säkerhet

Om en bilbarnsto l ska installeras
på baksätet ska framsätet juste-
ras så att det inte stör barnet
eller bilbarnstolen.
 Vid montering av bilbarnstol med
stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska
ryggstödet justeras bakåt tills det
inte utgör ett hinder.
 Om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning
ska sätet flyttas framåt.
 Vid montering av bälteskudde,
om barnet sitter i helt upprätt
läge på bälteskudden ska rygg-
stödets vinkel justeras till det
mest bekväma läget. Och om
säkerhetsbältets axelfäste är
framför bilbarnstolens styrning
ska sätet flyttas framåt.
*: Guadeloupe, Martinique och Franska
Guyana
nLämplighet för placering av
bilbarnstol för varje sittplats
Lämpligheten för bilbarnstolar på
respektive sittplats ( sid. 54), den
typ av bilbarnstol som kan använ-
das och möjliga sittplatser för mon-
tering visas med symboler.
En bilbarnstol som rekommenderas
som lämplig för ditt barn kan även
väljas.
Se annars [Rekommenderade bil-
barnstolar och lämplighetstabell]
beträffande rekommenderade bil-
barnstolar. ( sid. 57)
Kontrollera den valda bilbarnstolen
tillsammans med följande [Innan du
bekräftar lämpligheten av respek-
tive sittplats fö r bilbarnstolar].
nInnan du bekräftar lämplig-
heten av respektive sittplats
för bilbarnstolar
1 Kontrollera standarder för bil-
barnstolar.
Använd en bilbarnstol som upp-
fyller UN(ECE) R44
*1 eller
UN(ECE) R129
*1, 2.
Följande godkännandemärke
visas på bilbarnstolar som följer
standarden.
Lämpliga placeringar av
bilbarnstol (gäller länder i
Latinamerika*)
OM12P55SE.book Page 53 Thursd ay, November 12, 2020 5:14 PM

54
OM12L35SE1-2. Barn och säkerhet
Kontrollera att ett godkännande-
märke finns på bilbarnstolen.
Exempel på standardnummer som visas
Godkännandemärket UN(ECE)
R44
*3
Viktklassen för barnet som är
avsett för godkännandemärket
UN(ECE) R44 indikeras.
Godkännandemärket UN(ECE)
R129
*3
Klassen som baseras på bar-
nets längd, såväl som vikten för
ett godkännandemärke enligt
UN (ECE) R129 visas.
2 Kontrollera bilbarnstolens kate-
gori.
Kontrollera godkännandemär-
ket på bilbarnstolen för vilka av
följande kategorier bilbarnsto-
len är lämplig.
Läs instruktionerna som med-
följde bilbarnstolen om du är
osäker, eller kontakta återförsäl-
jaren av bilbarnstolen.
• ”universal” • ”semiuniversal”
• ”begränsad”
• ”fordonsspecifik”
*1: UN(ECE) R44 och UN(ECE) R129
är FN:s reglemente för bilbarnstolar.
*2: Bilbarnstolarna som nämns i tabel-len finns eventuellt inte utanför
EU-området.
*3: Märket som visas kan variera bero-ende på produkten.
nLämpligheten av respektive
sittplats för bilbarnstolar
*1, 2, 3*4
*3
OM12P55SE.book Page 54 Thursd ay, November 12, 2020 5:14 PM

55
1
OM12L35SE 1-2. Barn och säkerhet
Trygghet och säkerhet
*1: Flytta framsätet bakåt så långt det
går. Om passagerarsätet är försett
med funktion för höjdinställning ska
det höjas till det översta läget.
*2: Justera ryggstödets lutning till helt upprätt läge. Vid montering av fram-
åtvänd bilbarnstol, om det finns ett
utrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
*3: Om nackskyddet hindrar bilbarnsto- len ska det tas bort om det är möjligt.
Ställ annars in nackskyddet i det
översta läget.
*4: En framåtvänd bilbarnstol kan bara användas när den manuella
i-/urkopplingskontak ten till framsäte-
spassagerarens krockkudde är i
inkopplat läge.
*3
*3
Lämplig för ”universal” bilbarn-
stol som förankras med säker-
hetsbältet.
Lämplig för bilbarnstolar som
anges i tabellen för rekommen-
derade bilbarnstolar och lämp-
lighet ( sid. 57)
Lämplig för i-Size- och
ISOFIX-bilbarnstolar.
Inkluderar en fästpunkt med
övre rem.
Använd aldrig en bakåtvänd bil-
barnstol i framsätet om den
manuella i-/urkopplingskontak-
ten till framsätespassagera-
rens krockkudde är på.
OM12P55SE.book Page 55 Thursd ay, November 12, 2020 5:14 PM

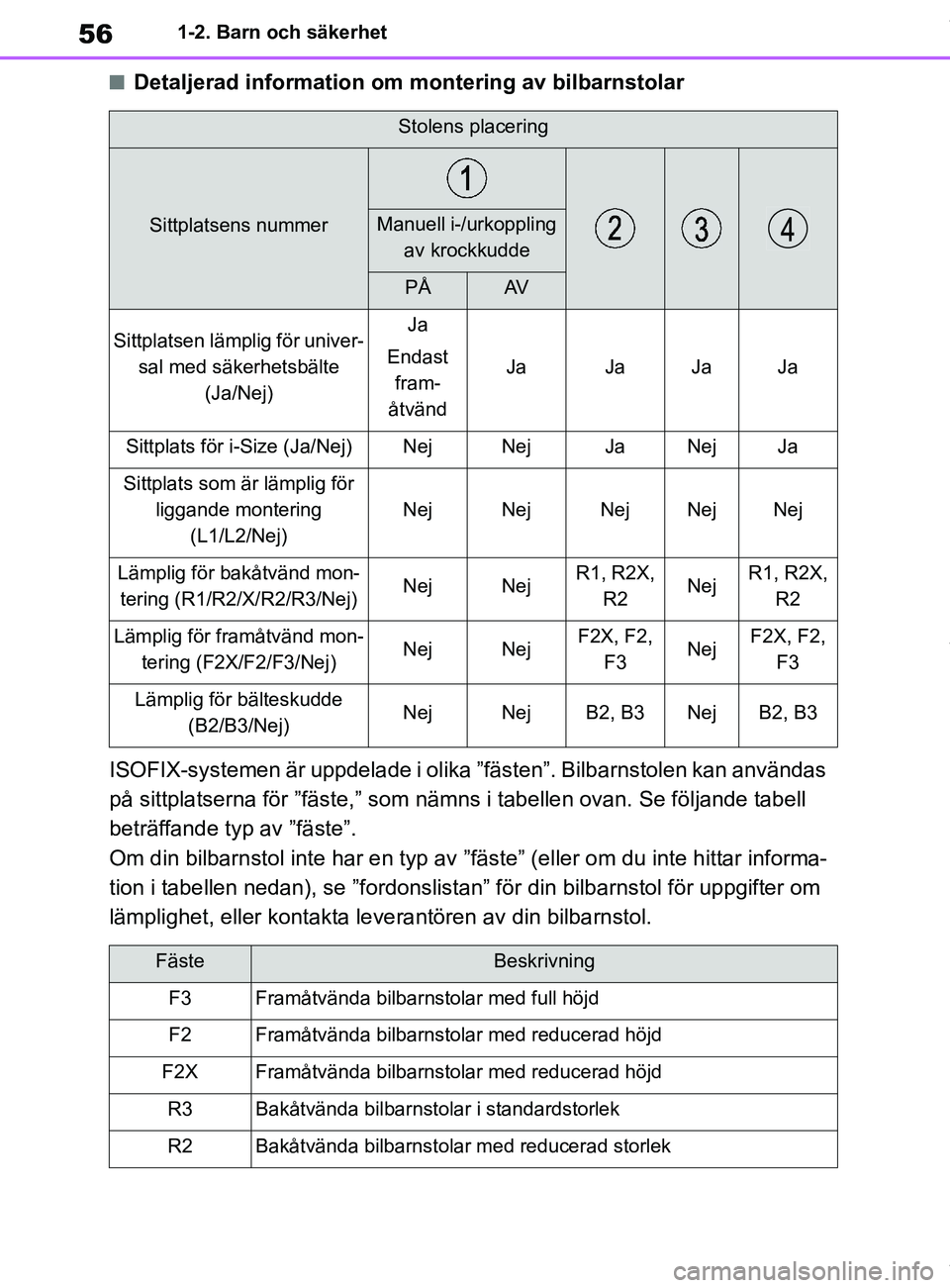

56
OM12L35SE1-2. Barn och säkerhet
nDetaljerad information om montering av bilbarnstolar
ISOFIX-systemen är uppdelade i olika ”fästen”. Bilbarnstolen kan användas
på sittplatserna för ”fäste,” som nämns i tabellen ovan. Se följande tabell
beträffande typ av ”fäste”.
Om din bilbarnstol inte har en typ av ”fäste” (eller om du inte hittar informa-
tion i tabellen nedan), se ”fordonslistan” för din bilbarnstol för uppgifter om
lämplighet, eller kontakta leverantören av din bilbarnstol.
Stolens placering
Sittplatsens nummerManuell i-/urkoppling av krockkudde
PÅAV
Sittplatsen lämplig för univer-sal med säkerhetsbälte (Ja/Nej)Ja
Endast fram-
åtvänd
JaJaJaJa
Sittplats för i-Size (Ja/Nej)NejNejJaNejJa
Sittplats som är lämplig för liggande montering (L1/L2/Nej)
NejNejNejNejNej
Lämplig för bakåtvänd mon-tering (R1/R2/X/R2/R3/Nej)NejNejR1, R2X, R2NejR1, R2X, R2
Lämplig för framåtvänd mon- tering (F2X/F2/F3/Nej)NejNejF2X, F2, F3NejF2X, F2, F3
Lämplig för bälteskudde (B2/B3/Nej)NejNejB2, B3NejB2, B3
FästeBeskrivning
F3Framåtvända bilbarnstolar med full höjd
F2Framåtvända bilbarnstolar med reducerad höjd
F2XFramåtvända bilbarnstolar med reducerad höjd
R3Bakåtvända bilbarnstolar i standardstorlek
R2Bakåtvända bilbarnstolar med reducerad storlek
OM12P55SE.book Page 56 Thursd ay, November 12, 2020 5:14 PM

57
1
OM12L35SE 1-2. Barn och säkerhet
Trygghet och säkerhet
nRekommenderade bilbarnstolar och lämplighetstabell
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför Latinamerika.
När vissa typer av bilbarnstolar
monteras i baksätet kan säkerhets-
bältena eventuellt inte användas på
rätt sätt på platserna bredvid bil-
barnstolen utan att de stör den,
eller påverkar säkerhetsbältenas
effektivitet. Se till att ditt säkerhets-
bälte sitter tätt över axeln och lågt
över höfterna. Om så inte är fallet,
eller om det stör bilbarnstolen ska
du flytta till en annan plats. Försum-
melse kan leda till svåra eller livs- hotande skador.

Om en bilbarnstol ska installeras
på baksätet ska framsätet juste-
ras så att det in te stör barnet
eller bilbarnstolen.
R2XBakåtvända bilbarnstolar med reducerad storlek
R1Bakåtvänt babyskydd
L1Vänstervänt li ggande babyskydd
L2Högervänt liggande babyskydd
B2Bälteskudde
B3Bälteskudde
ViktklasserRekommende-
rade bilbarnstolar
Stolens placering
Manuell i-/urkoppling av krockkudde
PÅAV
0, 0+
Upp till 13 kgG0+, BABY SAFE
PLUS (Ja/Nej)NejJaJaJaJa
MIDI 2 (Ja/Nej)NejNejJaNejJa
K
9 till 18 kgTOYOTA DUO
PLUS (Ja/Nej)Ja
Endast
med bälteJa
Endast
med bälte
Ja
Ja
Endast
med bälte
Ja
MIDI 2 (Ja/Nej)NejNejJaNejJa
FästeBeskrivning
OM12P55SE.book Page 57 Thursd ay, November 12, 2020 5:14 PM

58
OM12L35SE1-2. Barn och säkerhet

Vid montering av bilbarnstol med
stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska
ryggstödet justeras bakåt tills det
inte utgör ett hinder.
 Om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning
ska sätet flyttas framåt.
Vid montering av bälteskudde,
om barnet sitter i helt upprätt
läge på bälteskudden ska rygg-
stödets vinkel justeras till det
mest bekväma läget. Och om
säkerhetsbältets axelfäste är
framför bilbarnstolens styrning
ska sätet flyttas framåt.
Kontrollera hur bilbarnstolen ska installeras i anvisninga rna som medföljde
bilbarnstolen.
Bilbarnstol, monteringsmetod
OM12P55SE.book Page 58 Thursd ay, November 12, 2020 5:14 PM
