TOYOTA COROLLA HATCHBACK 2021 Manual del propietario (in Spanish)

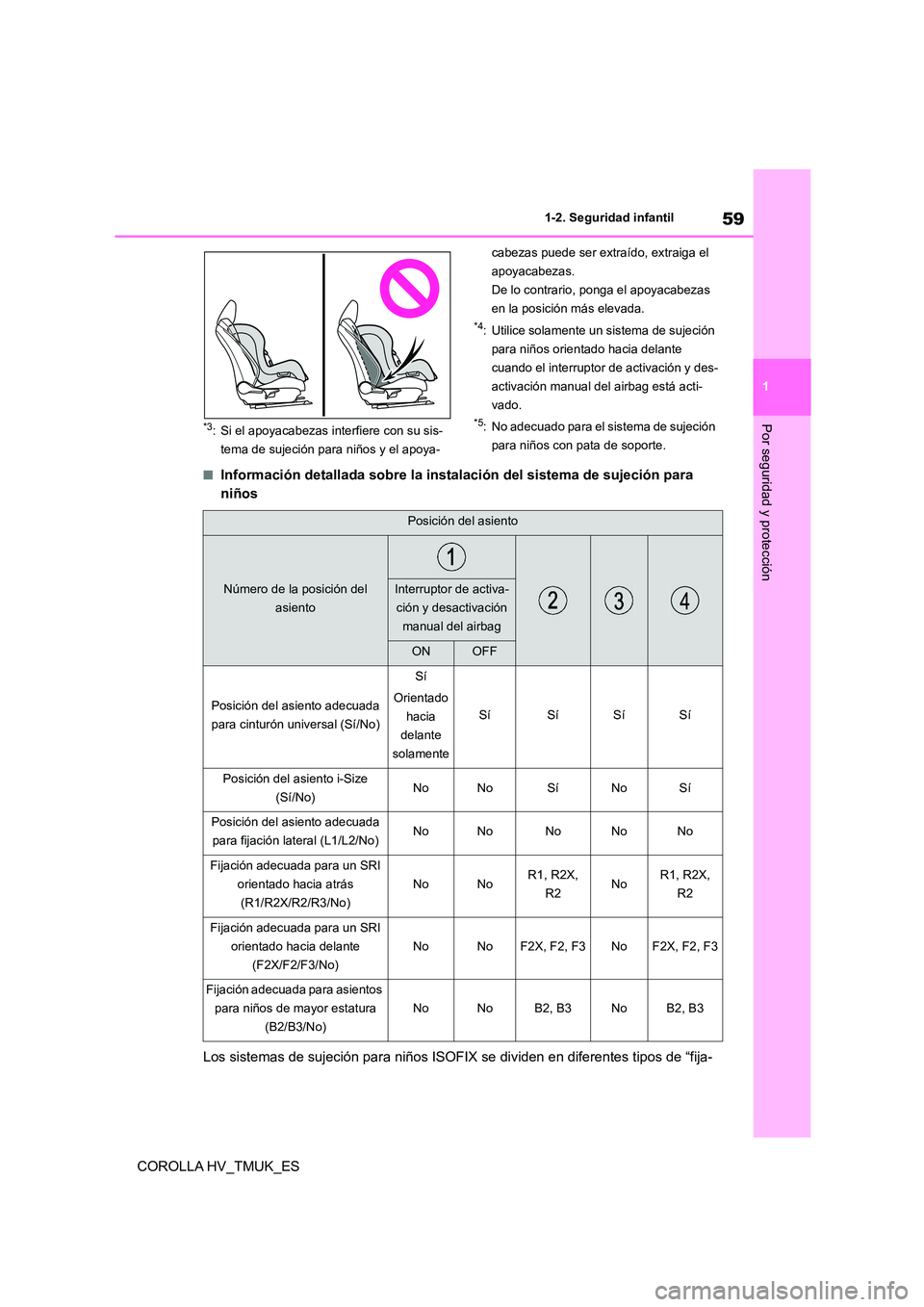

59
1
1-2. Seguridad infantil
Por seguridad y protección
COROLLA HV_TMUK_ES
*3: Si el apoyacabezas interfiere con su sis-
tema de sujeción para niños y el apoya-
cabezas puede ser extraído, extraiga el
apoyacabezas.
De lo contrario, ponga el apoyacabezas
en la posición más elevada.
*4: Utilice solamente un sistema de sujeción
para niños orientado hacia delante
cuando el interruptor de activación y des-
activación manual del airbag está acti-
vado.
*5: No adecuado para el sistema de sujeción
para niños con pata de soporte.
■Información detallada sobre la instalación del sistema de sujeción para
niños
Los sistemas de sujeción para niños ISOFIX se dividen en diferentes tipos de “fija-
Posición del asiento
Número de la posición del
asiento
Interruptor de activa-
ción y desactivación
manual del airbag
ONOFF
Posición del asiento adecuada
para cinturón universal (Sí/No)
Sí
Orientado
hacia
delante
solamente
SíSíSíSí
Posición del asiento i-Size
(Sí/No)NoNoSíNoSí
Posición del asiento adecuada
para fijación lateral (L1/L2/No)NoNoNoNoNo
Fijación adecuada para un SRI
orientado hacia atrás
(R1/R2X/R2/R3/No)
NoNoR1, R2X,
R2NoR1, R2X,
R2
Fijación adecuada para un SRI
orientado hacia delante
(F2X/F2/F3/No)
NoNoF2X, F2, F3NoF2X, F2, F3
Fijación adecuada para asientos
para niños de mayor estatura
(B2/B3/No)
NoNoB2, B3NoB2, B3

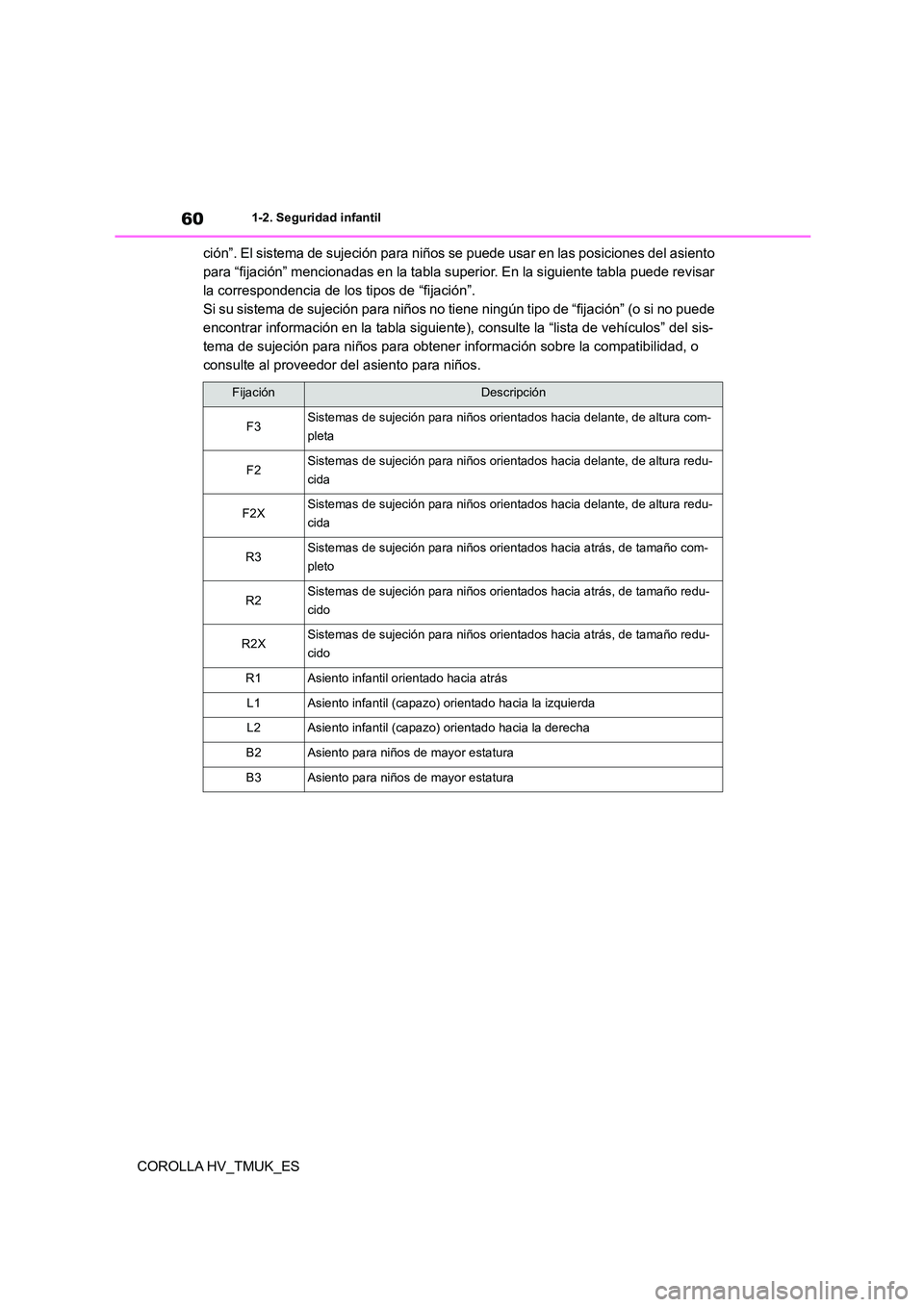

601-2. Seguridad infantil
COROLLA HV_TMUK_ES
ción”. El sistema de sujeción para niños se puede usar en las posiciones del asiento
para “fijación” mencionadas en la tabla superior. En la siguiente tabla puede revisar
la correspondencia de los tipos de “fijación”.
Si su sistema de sujeción para niños no tiene ningún tipo de “fijación” (o si no puede
encontrar información en la tabla siguiente), consulte la “lista de vehículos” del sis-
tema de sujeción para niños para obtener información sobre la compatibilidad, o
consulte al proveedor del asiento para niños.

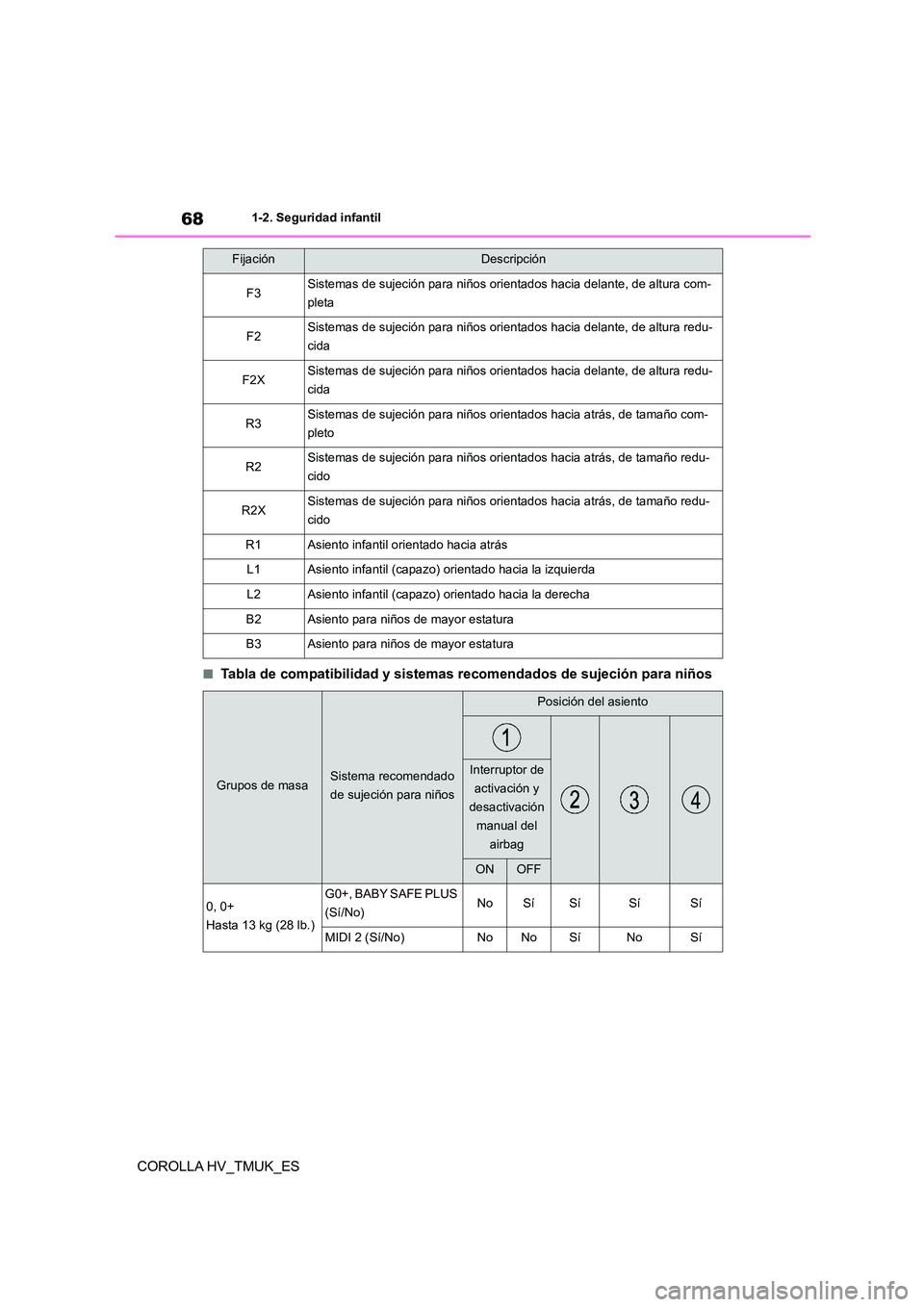

FijaciónDescripción
F3Sistemas de sujeción para niños or ientados hacia delante, de altura com-
pleta
F2Sistemas de sujeción para niños or ientados hacia delante, de altura redu-
cida
F2XSistemas de sujeción para niños or ientados hacia delante, de altura redu-
cida
R3Sistemas de sujeción para niños orientados hacia atrás, de tamaño com-
pleto
R2Sistemas de sujeción para niños orientados hacia atrás, de tamaño redu-
cido
R2XSistemas de sujeción para niños orientados hacia atrás, de tamaño redu-
cido
R1Asiento infantil orientado hacia atrás
L1Asiento infantil (capazo) orientado hacia la izquierda
L2Asiento infantil (capazo) orientado hacia la derecha
B2Asiento para niños de mayor estatura
B3Asiento para niños de mayor estatura

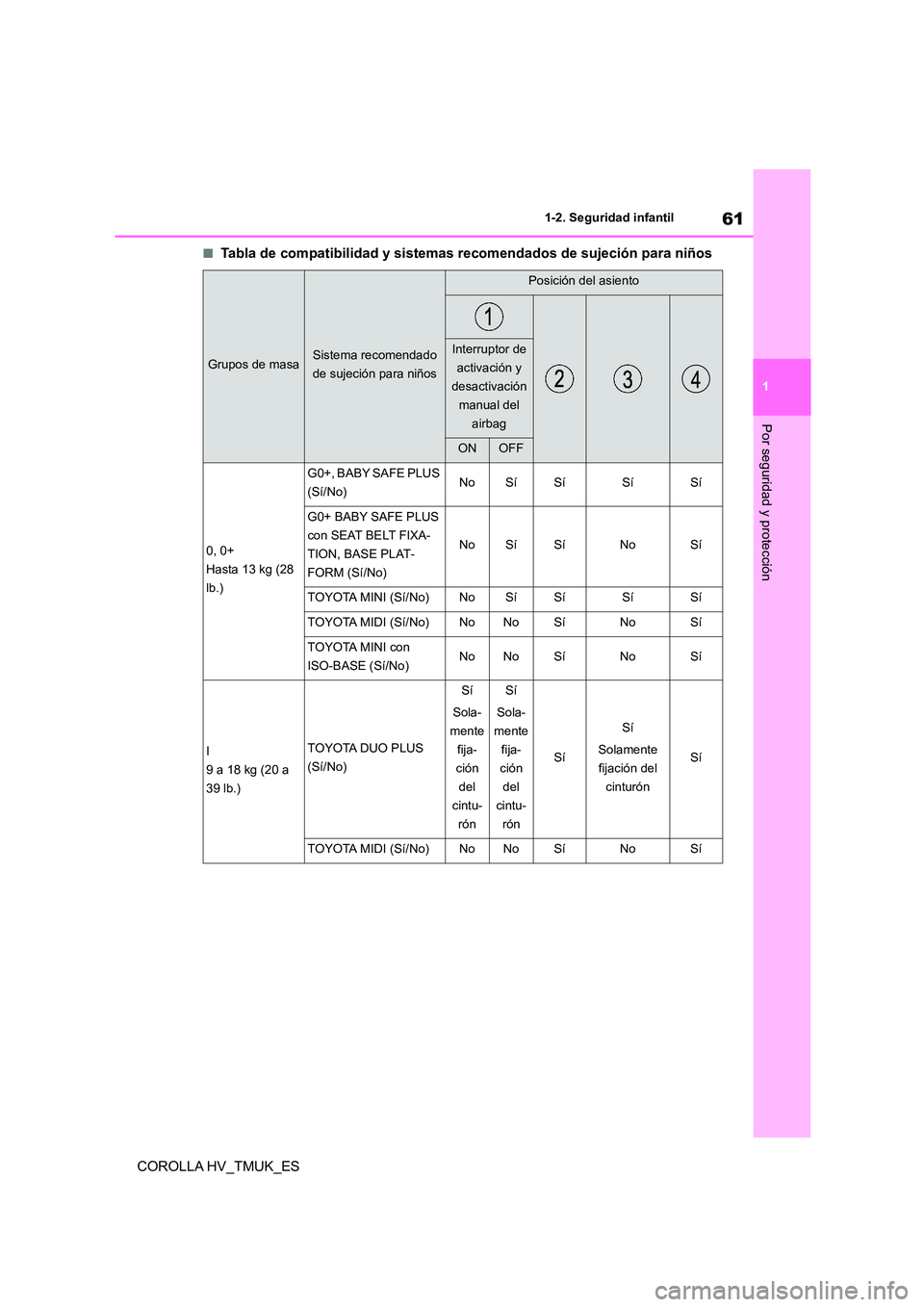

61
1
1-2. Seguridad infantil
Por seguridad y protección
COROLLA HV_TMUK_ES
■Tabla de compatibilidad y sistemas recomendados de sujeción para niños
Grupos de masaSistema recomendado
de sujeción para niños
Posición del asiento
Interruptor de
activación y
desactivación
manual del
airbag
ONOFF
0, 0+
Hasta 13 kg (28
lb.)
G0+, BABY SAFE PLUS
(Sí/No)NoSíSíSíSí
G0+ BABY SAFE PLUS
con SEAT BELT FIXA-
TION, BASE PLAT-
FORM (Sí/No)
NoSíSíNoSí
TOYOTA MINI (Sí/No)NoSíSíSíSí
TOYOTA MIDI (Sí/No)NoNoSíNoSí
TOYOTA MINI con
ISO-BASE (Sí/No)NoNoSíNoSí
I
9 a 18 kg (20 a
39 lb.)
TOYOTA DUO PLUS
(Sí/No)
Sí
Sola-
mente
fija-
ción
del
cintu-
rón
Sí
Sola-
mente
fija-
ción
del
cintu-
rón
Sí
Sí
Solamente
fijación del
cinturón
Sí
TOYOTA MIDI (Sí/No)NoNoSíNoSí

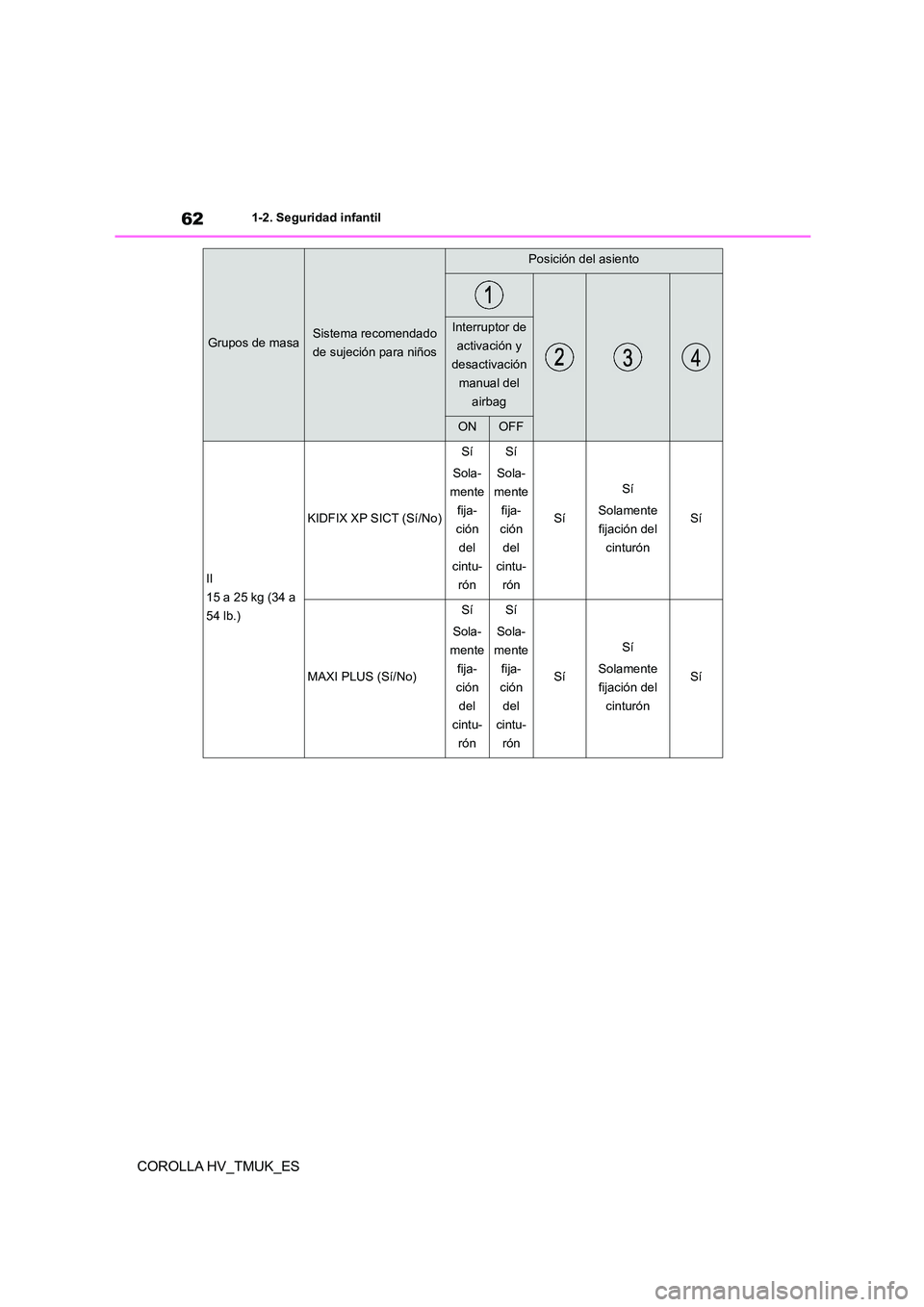

621-2. Seguridad infantil
COROLLA HV_TMUK_ES
II
15 a 25 kg (34 a
54 lb.)
KIDFIX XP SICT (Sí/No)
Sí
Sola-
mente
fija-
ción
del
cintu-
rón
Sí
Sola-
mente
fija-
ción
del
cintu-
rón
Sí
Sí
Solamente
fijación del
cinturón
Sí
MAXI PLUS (Sí/No)
Sí
Sola-
mente
fija-
ción
del
cintu-
rón
Sí
Sola-
mente
fija-
ción
del
cintu-
rón
Sí
Sí
Solamente
fijación del
cinturón
Sí
Grupos de masaSistema recomendado
de sujeción para niños
Posición del asiento
Interruptor de
activación y
desactivación
manual del
airbag
ONOFF

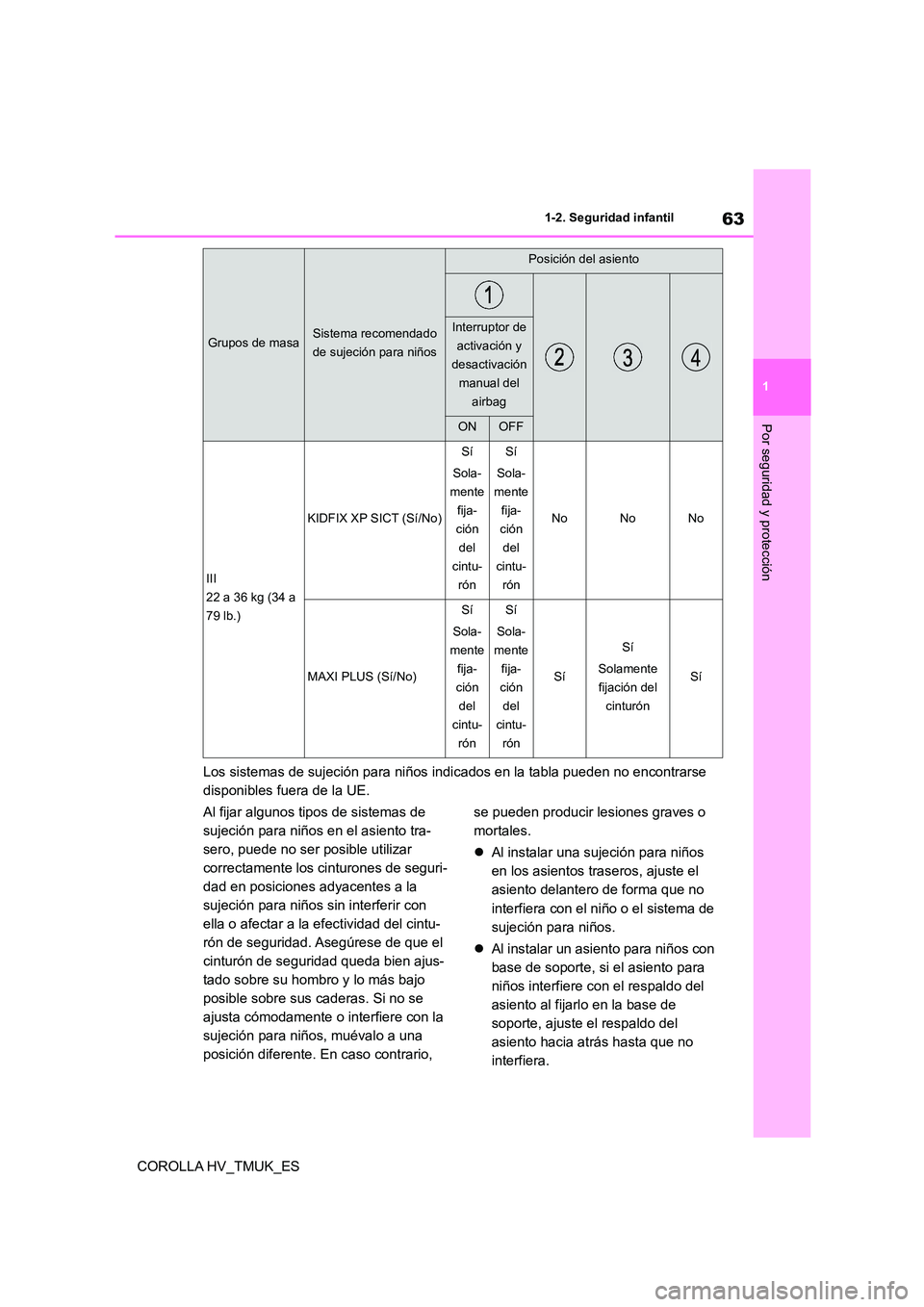

63
1
1-2. Seguridad infantil
Por seguridad y protección
COROLLA HV_TMUK_ES
Los sistemas de sujeción para niños indicados en la tabla pueden no encontrarse
disponibles fuera de la UE.
Al fijar algunos tipos de sistemas de
sujeción para niños en el asiento tra-
sero, puede no ser posible utilizar
correctamente los cinturones de seguri-
dad en posiciones adyacentes a la
sujeción para niños sin interferir con
ella o afectar a la efectividad del cintu-
rón de seguridad. Asegúrese de que el
cinturón de seguridad queda bien ajus-
tado sobre su hombro y lo más bajo
posible sobre sus caderas. Si no se
ajusta cómodamente o interfiere con la
sujeción para niños, muévalo a una
posición diferente. En caso contrario,
se pueden producir lesiones graves o
mortales.
 Al instalar una sujeción para niños
en los asientos traseros, ajuste el
asiento delantero de forma que no
interfiera con el niño o el sistema de
sujeción para niños.
 Al instalar un asiento para niños con
base de soporte, si el asiento para
niños interfiere con el respaldo del
asiento al fijarlo en la base de
soporte, ajuste el respaldo del
asiento hacia atrás hasta que no
interfiera.
III
22 a 36 kg (34 a
79 lb.)
KIDFIX XP SICT (Sí/No)
Sí
Sola-
mente
fija-
ción
del
cintu-
rón
Sí
Sola-
mente
fija-
ción
del
cintu-
rón
NoNoNo
MAXI PLUS (Sí/No)
Sí
Sola-
mente
fija-
ción
del
cintu-
rón
Sí
Sola-
mente
fija-
ción
del
cintu-
rón
Sí
Sí
Solamente
fijación del
cinturón
Sí
Grupos de masaSistema recomendado
de sujeción para niños
Posición del asiento
Interruptor de
activación y
desactivación
manual del
airbag
ONOFF

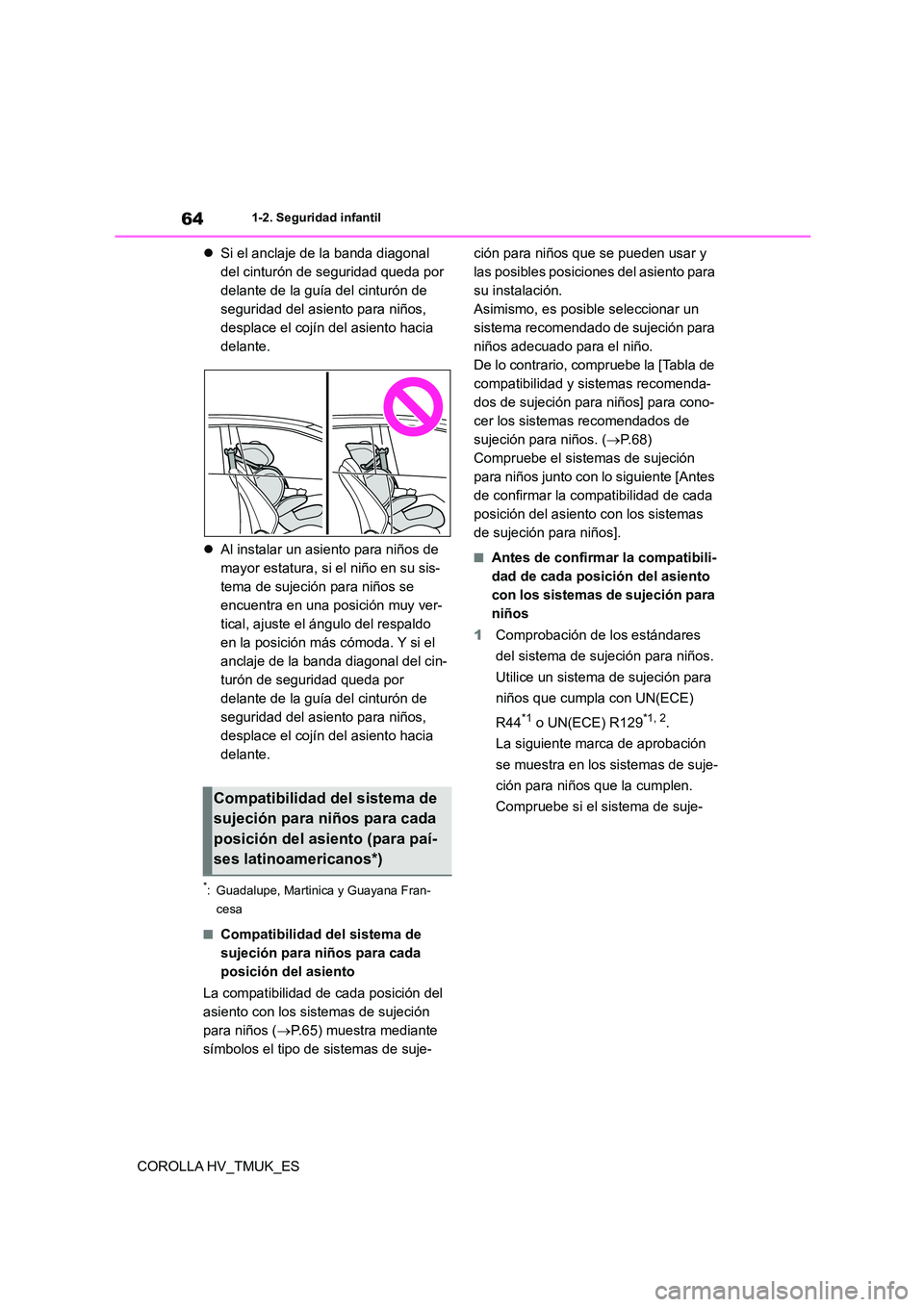

641-2. Seguridad infantil
COROLLA HV_TMUK_ES
 Si el anclaje de la banda diagonal
del cinturón de seguridad queda por
delante de la guía del cinturón de
seguridad del asiento para niños,
desplace el cojín del asiento hacia
delante.
 Al instalar un asiento para niños de
mayor estatura, si el niño en su sis-
tema de sujeción para niños se
encuentra en una posición muy ver-
tical, ajuste el ángulo del respaldo
en la posición más cómoda. Y si el
anclaje de la banda diagonal del cin-
turón de seguridad queda por
delante de la guía del cinturón de
seguridad del asiento para niños,
desplace el cojín del asiento hacia
delante.
*: Guadalupe, Martinica y Guayana Fran-
cesa
■Compatibilidad del sistema de
sujeción para niños para cada
posición del asiento
La compatibilidad de cada posición del
asiento con los sistemas de sujeción
para niños ( P.65) muestra mediante
símbolos el tipo de sistemas de suje-
ción para niños que se pueden usar y
las posibles posiciones del asiento para
su instalación.
Asimismo, es posible seleccionar un
sistema recomendado de sujeción para
niños adecuado para el niño.
De lo contrario, compruebe la [Tabla de
compatibilidad y sistemas recomenda-
dos de sujeción para niños] para cono-
cer los sistemas recomendados de
sujeción para niños. ( P. 6 8 )
Compruebe el sistemas de sujeción
para niños junto con lo siguiente [Antes
de confirmar la compatibilidad de cada
posición del asiento con los sistemas
de sujeción para niños].
■Antes de confirmar la compatibili-
dad de cada posición del asiento
con los sistemas de sujeción para
niños
1 Comprobación de los estándares
del sistema de sujeción para niños.
Utilice un sistema de sujeción para
niños que cumpla con UN(ECE)
R44*1 o UN(ECE) R129*1, 2.
La siguiente marca de aprobación
se muestra en los sistemas de suje-
ción para niños que la cumplen.
Compruebe si el sistema de suje-Compatibilidad del sistema de
sujeción para niños para cada
posición del asiento (para paí-
ses latinoamericanos*)

65
1
1-2. Seguridad infantil
Por seguridad y protección
COROLLA HV_TMUK_ES
ción para niños incluye una marca
de aprobación.
Ejemplo de número de norma mostrado
Marca de aprobación de UN(ECE)
R44*3
Se indica el rango de peso del niño
aplicable para la marca de aproba-
ción de UN(ECE) R44.
Marca de aprobación de UN(ECE)
R129*3
Se indica el rango de altura del niño
aplicable, así como los pesos dispo-
nibles, para la marca de aprobación
de UN(ECE) R129.
2 Comprobación de la categoría del
sistema de sujeción para niños.
Compruebe la marca de aprobación
del sistema de sujeción para niños
de las siguientes categorías para
las que el sistema de sujeción para
niños es adecuado.
Asimismo, si tiene alguna duda,
compruebe el manual de usuario
incluido con el sistema de sujeción
para niños o contacte con el pro-
veedor del sistema de sujeción para
niños.
• “universal”
• “semiuniversal”
• “restringida”
• “específica para un vehículo”
*1: UN(ECE) R44 y UN(ECE) R129 son nor-
mas de la ONU para sistemas de suje-
ción para niños.
*2: Los sistemas de suje ción para niños indi-
cados en la tabla pueden no encontrarse
disponibles fuera de la UE.
*3: La marca mostrada puede variar en fun-
ción del producto.
■Compatibilidad de cada posición
del asiento con los sistemas de
sujeción para niños

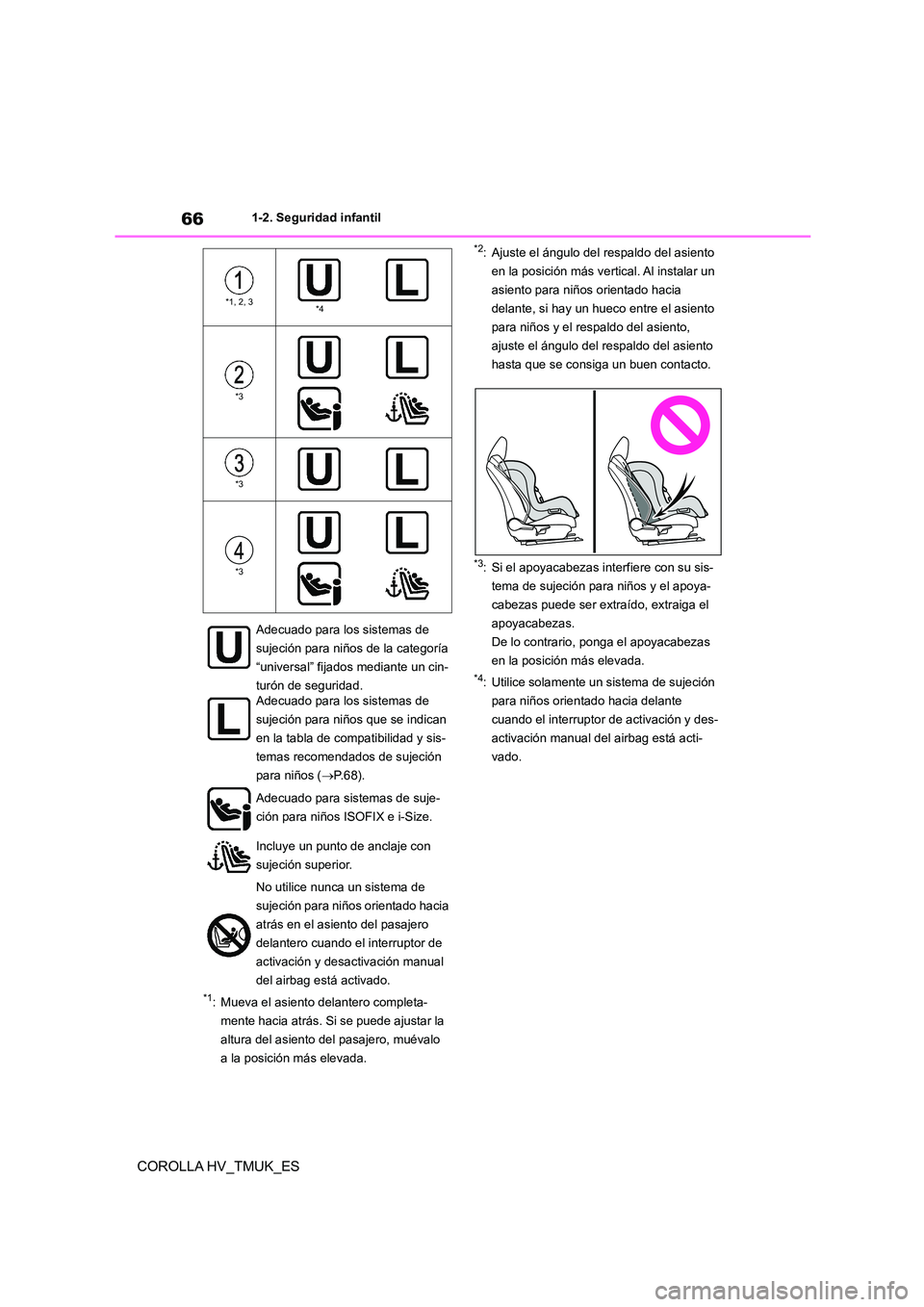

661-2. Seguridad infantil
COROLLA HV_TMUK_ES
*1: Mueva el asiento delantero completa-
mente hacia atrás. Si se puede ajustar la
altura del asiento del pasajero, muévalo
a la posición más elevada.
*2: Ajuste el ángulo del respaldo del asiento
en la posición más vertical. Al instalar un
asiento para niños orientado hacia
delante, si hay un hueco entre el asiento
para niños y el respaldo del asiento,
ajuste el ángulo del respaldo del asiento
hasta que se consiga un buen contacto.
*3: Si el apoyacabezas interfiere con su sis-
tema de sujeción para niños y el apoya-
cabezas puede ser extraído, extraiga el
apoyacabezas.
De lo contrario, ponga el apoyacabezas
en la posición más elevada.
*4: Utilice solamente un sistema de sujeción
para niños orientado hacia delante
cuando el interruptor de activación y des-
activación manual del airbag está acti-
vado.
*1, 2, 3*4
*3
*3
*3
Adecuado para los sistemas de
sujeción para niños de la categoría
“universal” fijados mediante un cin-
turón de seguridad. Adecuado para los sistemas de
sujeción para niños que se indican
en la tabla de compatibilidad y sis-
temas recomendados de sujeción
para niños ( P. 6 8 ) .
Adecuado para sistemas de suje-
ción para niños ISOFIX e i-Size.
Incluye un punto de anclaje con
sujeción superior.
No utilice nunca un sistema de
sujeción para niños orientado hacia
atrás en el asiento del pasajero
delantero cuando el interruptor de
activación y desactivación manual
del airbag está activado.

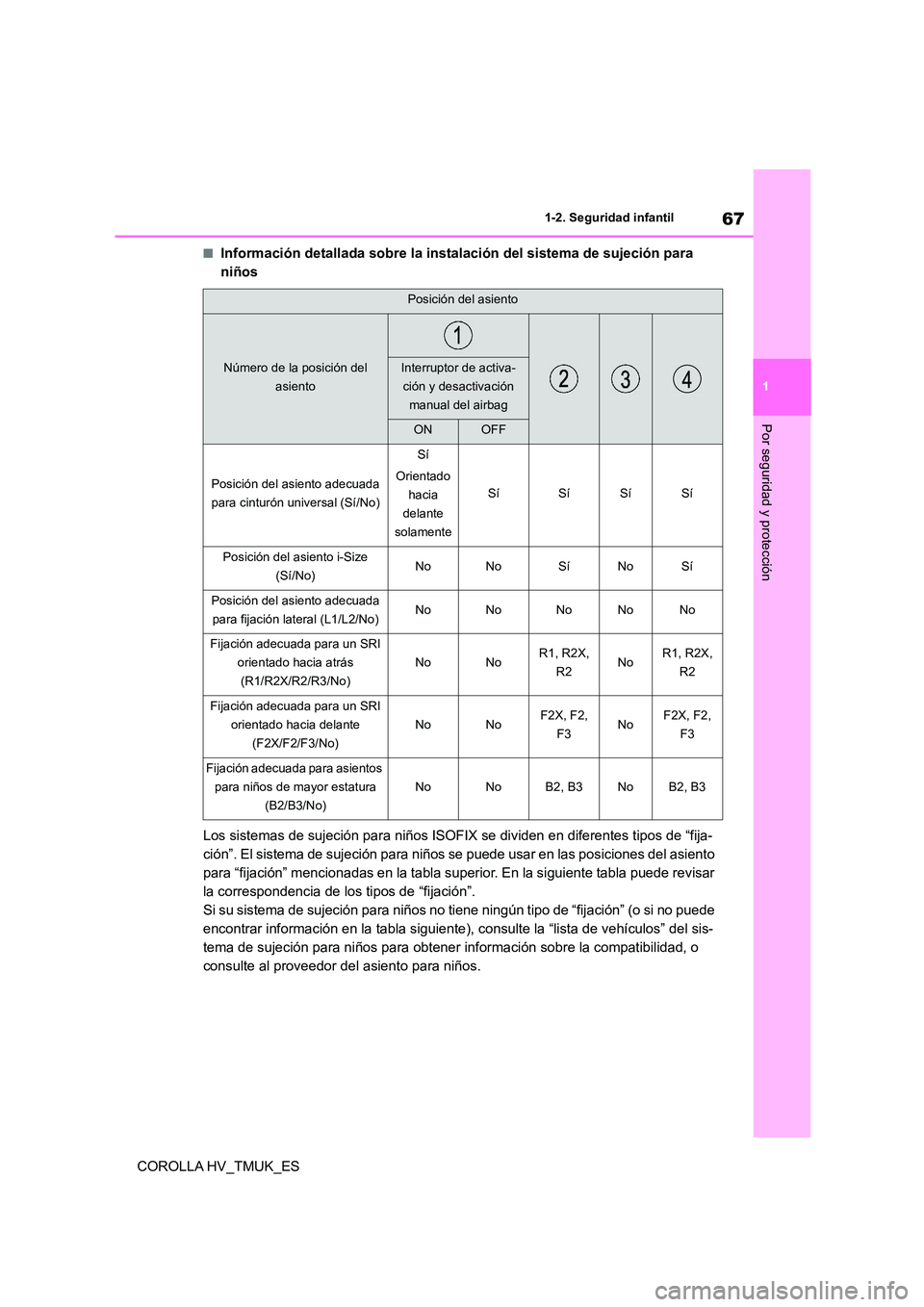

67
1
1-2. Seguridad infantil
Por seguridad y protección
COROLLA HV_TMUK_ES
■Información detallada sobre la instalación del sistema de sujeción para
niños
Los sistemas de sujeción para niños ISOFIX se dividen en diferentes tipos de “fija-
ción”. El sistema de sujeción para niños se puede usar en las posiciones del asiento
para “fijación” mencionadas en la tabla superior. En la siguiente tabla puede revisar
la correspondencia de los tipos de “fijación”.
Si su sistema de sujeción para niños no tiene ningún tipo de “fijación” (o si no puede
encontrar información en la tabla siguiente), consulte la “lista de vehículos” del sis-
tema de sujeción para niños para obtener información sobre la compatibilidad, o
consulte al proveedor del asiento para niños.
Posición del asiento
Número de la posición del
asiento
Interruptor de activa-
ción y desactivación
manual del airbag
ONOFF
Posición del asiento adecuada
para cinturón universal (Sí/No)
Sí
Orientado
hacia
delante
solamente
SíSíSíSí
Posición del asiento i-Size
(Sí/No)NoNoSíNoSí
Posición del asiento adecuada
para fijación lateral (L1/L2/No)NoNoNoNoNo
Fijación adecuada para un SRI
orientado hacia atrás
(R1/R2X/R2/R3/No)
NoNoR1, R2X,
R2NoR1, R2X,
R2
Fijación adecuada para un SRI
orientado hacia delante
(F2X/F2/F3/No)
NoNoF2X, F2,
F3NoF2X, F2,
F3
Fijación adecuada para asientos
para niños de mayor estatura
(B2/B3/No)
NoNoB2, B3NoB2, B3

681-2. Seguridad infantil
COROLLA HV_TMUK_ES
■Tabla de compatibilidad y sistemas recomendados de sujeción para niños
FijaciónDescripción
F3Sistemas de sujeción para niños orientados hacia delante, de altura com-
pleta
F2Sistemas de sujeción para niños or ientados hacia delante, de altura redu-
cida
F2XSistemas de sujeción para niños or ientados hacia delante, de altura redu-
cida
R3Sistemas de sujeción para niños orientados hacia atrás, de tamaño com-
pleto
R2Sistemas de sujeción para niños orientados hacia atrás, de tamaño redu-
cido
R2XSistemas de sujeción para niños orientados hacia atrás, de tamaño redu-
cido
R1Asiento infantil orientado hacia atrás
L1Asiento infantil (capazo) orientado hacia la izquierda
L2Asiento infantil (capazo) orientado hacia la derecha
B2Asiento para niños de mayor estatura
B3Asiento para niños de mayor estatura
Grupos de masaSistema recomendado
de sujeción para niños
Posición del asiento
Interruptor de
activación y
desactivación
manual del
airbag
ONOFF
0, 0+
Hasta 13 kg (28 lb.)
G0+, BABY SAFE PLUS
(Sí/No)NoSíSíSíSí
MIDI 2 (Sí/No)NoNoSíNoSí
