9-1. Caratteristiche
Caratteristiche del veicolo
COROLLA HV_TMUK_EL
*1: Veicoli a vuoto
*2: Veicoli senza antenna sul tetto
*3: Veicoli con antenna sul tetto
*4: Veicoli senza tergicristallo del lunotto
*5: Veicoli con tergicristallo del lunotto

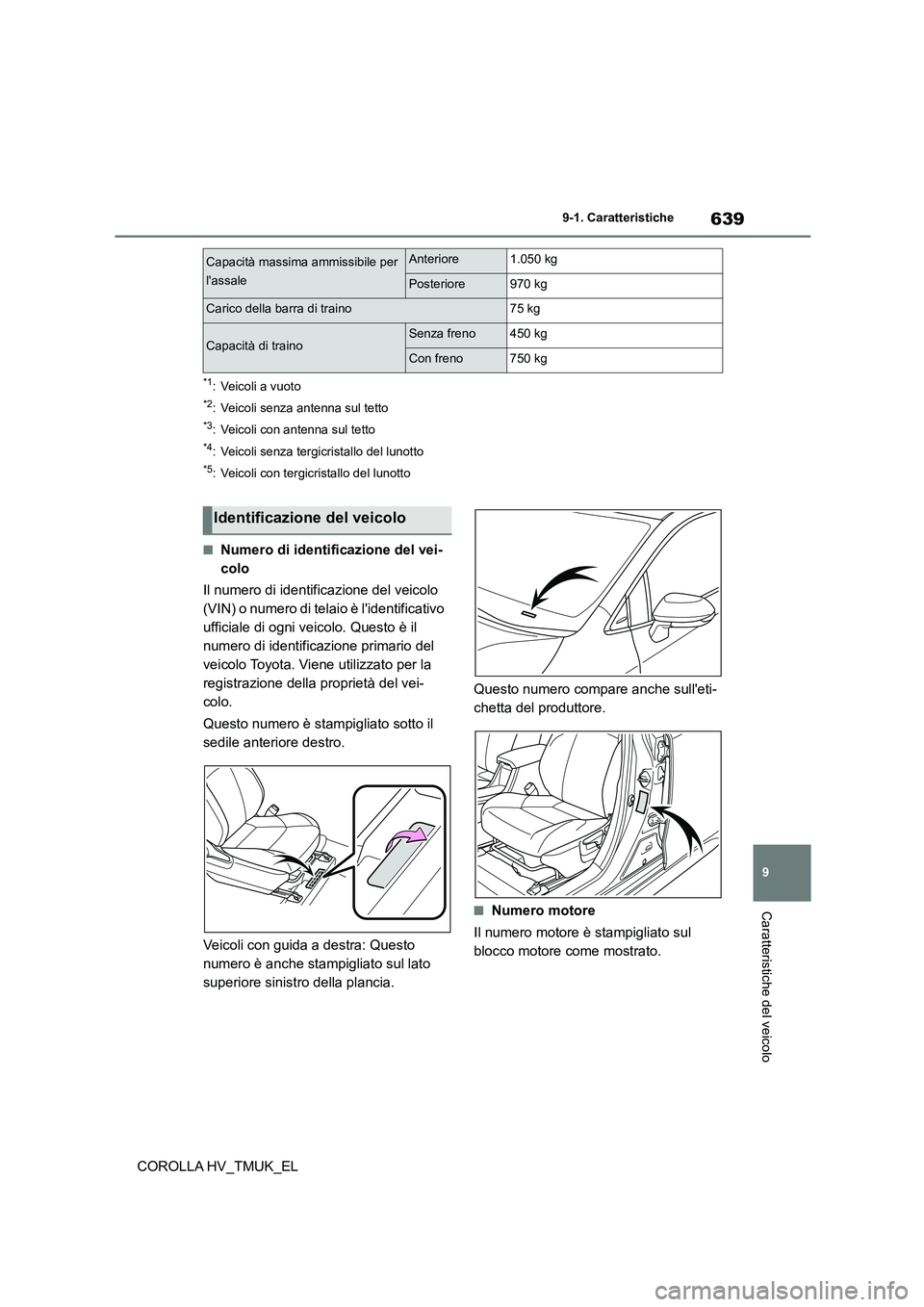

■Numero di identificazione del vei-
colo
Il numero di identificazione del veicolo
(VIN) o numero di telaio è l'identificativo
ufficiale di ogni veicolo. Questo è il
numero di identificazione primario del
veicolo Toyota. Viene utilizzato per la
registrazione della proprietà del vei-
colo.
Questo numero è stampigliato sotto il
sedile anteriore destro.
Veicoli con guida a destra: Questo
numero è anche stampigliato sul lato
superiore sinistro della plancia.
Questo numero compare anche sull'eti-
chetta del produttore.
■Numero motore
Il numero motore è stampigliato sul
blocco motore come mostrato.
Capacità massima ammissibile per
l'assale
Anteriore1.050 kg
Posteriore970 kg
Carico della barra di traino75 kg
Capacità di trainoSenza freno450 kg
Con freno750 kg
Identificazione del veicolo

6409-1. Caratteristiche
COROLLA HV_TMUK_EL

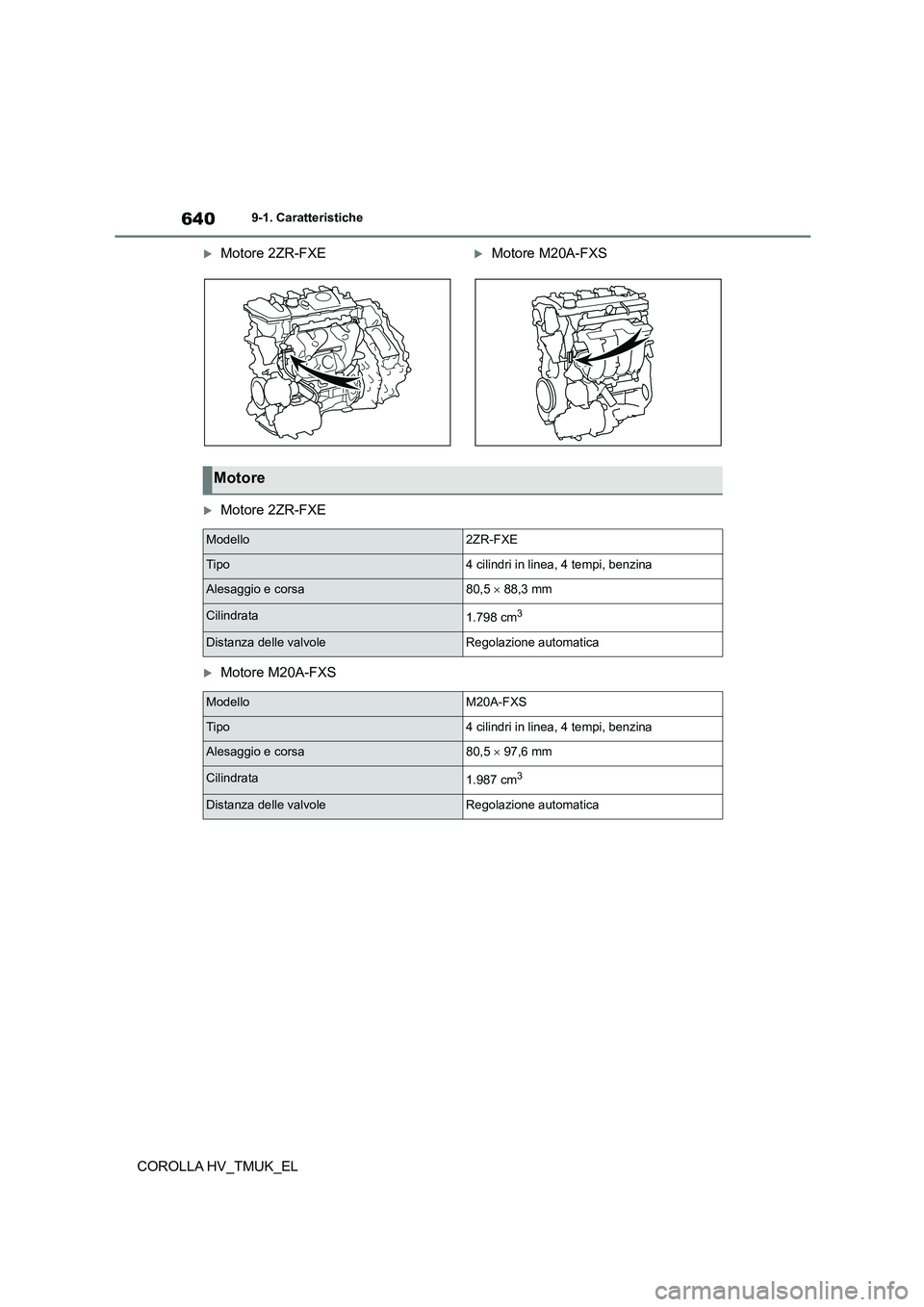

Motore 2ZR-FXEMotore M20A-FXS
Motore 2ZR-FXE
Motore M20A-FXS
Motore
Modello2ZR-FXE
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa80,5  88,3 mm
Cilindrata1.798 cm3
Distanza delle valvoleRegolazione automatica
ModelloM20A-FXS
Tipo4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa80,5  97,6 mm
Cilindrata1.987 cm3
Distanza delle valvoleRegolazione automatica

641
9
9-1. Caratteristiche
Caratteristiche del veicolo
COROLLA HV_TMUK_EL

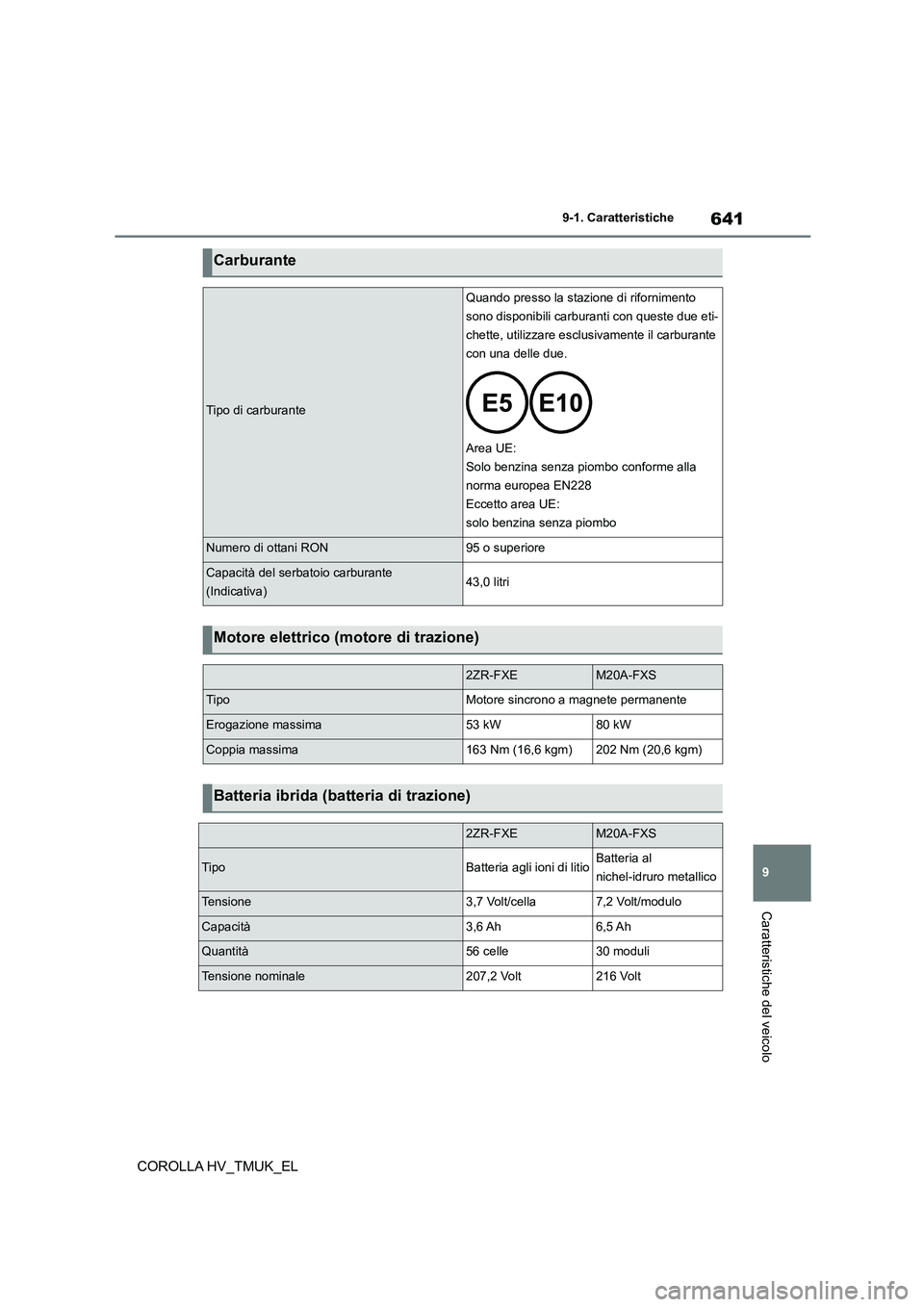

Carburante
Tipo di carburante
Quando presso la stazione di rifornimento
sono disponibili carburanti con queste due eti-
chette, utilizzare esclusivamente il carburante
con una delle due.
Area UE:
Solo benzina senza piombo conforme alla
norma europea EN228
Eccetto area UE:
solo benzina senza piombo
Numero di ottani RON95 o superiore
Capacità del serbatoio carburante
(Indicativa)43,0 litri
Motore elettrico (motore di trazione)
2ZR-FXEM20A-FXS
TipoMotore sincrono a magnete permanente
Erogazione massima53 kW80 kW
Coppia massima163 Nm (16,6 kgm)202 Nm (20,6 kgm)
Batteria ibrida (batteria di trazione)
2ZR-FXEM20A-FXS
TipoBatteria agli ioni di litioBatteria al
nichel-idruro metallico
Tensione3,7 Volt/cella7,2 Volt/modulo
Capacità3,6 Ah6,5 Ah
Quantità56 celle30 moduli
Tensione nominale207,2 Volt216 Volt

6429-1. Caratteristiche
COROLLA HV_TMUK_EL
■Capacità olio (drenaggio e rab-
bocco [indicativa*])
*: La capacità olio motore è una quantità
indicativa per quando si cambia l'olio
motore. Riscaldare il motore e disattivare
il sistema ibrido, attendere più di 5 minuti
e quindi controllare il livello dell'olio
sull'astina.
■Scelta dell'olio motore
Nel veicolo Toyota viene utilizzato
“Toyota Genuine Motor Oil” «Olio
motore originale Toyota». Toyota racco-
manda l'utilizzo di “Toyota Genuine
Motor Oil” «Olio motore originale
Toyota». Può anche essere utilizzato
un altro olio motore di pari qualità.
Grado dell'olio:
0W-16:
Olio motore multigrado grado API SN
“Resource-Conserving” o SN PLUS
“Resource-Conserving”
0W-20, 5W-30:
Olio motore grado API SL
“Energy-Conserving”, SM “Energy-Con-
serving”, SN “Resource-Conserving” o
SN PLUS “Resource-Conserving”;
oppure olio motore multigrado ILSAC
Viscosità raccomandata (SAE):
Consigliato
Gamma di temperature previste
prima del successi vo cambio olio
In fabbrica, il veicolo Toyota viene rifor-
nito con SAE 0W-16, la scelta migliore
per ottenere un buon risparmio di car-
burante ed evitare problemi di avvia-
mento in condizioni climatiche di freddo
intenso. Se l'olio SAE 0W-16 non è
disponibile, è possibile utilizzare il tipo
SAE 0W-20. In ogni caso, dovrebbe
essere sostituito con SAE 0W-16 al
successivo cambio olio.
Viscosità dell'olio (0W-16 viene qui
usato come esempio):
• I caratteri 0W in 0W-16 indicano la
caratteristica dell'olio che permette
l'avviabilità a freddo. Gli oli con un
valore più basso prima della W con-
sentono un avviamento del motore
più agevole in condizioni climatiche
di freddo intenso.
• Il 16 nella dicitura 0W-16 indica la
caratteristica di viscosità dell'olio
quando è ad alta temperatura. Un
olio con un grado di viscosità supe-
riore (con un valore maggiore)
potrebbe essere più adatto se il vei-
colo funziona a velocità elevate o in
condizioni di carico gravose.
Come leggere le etichette sul conteni-
tore dell'olio:
Su alcuni contenitori dell'olio sono ripor-
Sistema di lubrificazione
Con filtro
Motore 2ZR-FXE
4,2 litriMotore M20A-FXS
4,3 litri
Senza filtro3,9 litri

643
9
9-1. Caratteristiche
Caratteristiche del veicolo
COROLLA HV_TMUK_EL
tati uno o entrambi i marchi registrati
API, per aiutare a selezionare l'olio da
utilizzare.
Simbolo API Service
Parte superiore: “API SERVICE SN” indica
la qualità dell'olio secondo l'API (American
Petroleum Institute).
Parte centrale: “SAE 0W-16” indica il grado
di viscosità SAE.
Parte inferiore: “Resource-Conserving”
indica che l'olio possiede proprietà tali da
favorire il risparmio di carburante e la prote-
zione ambientale.
Marchio di certificazione ILSAC
Il marchio di certific azione dell'International
Lubricant Specification Advisory Committee
(ILSAC) è riportato sulla parte anteriore del
contenitore.

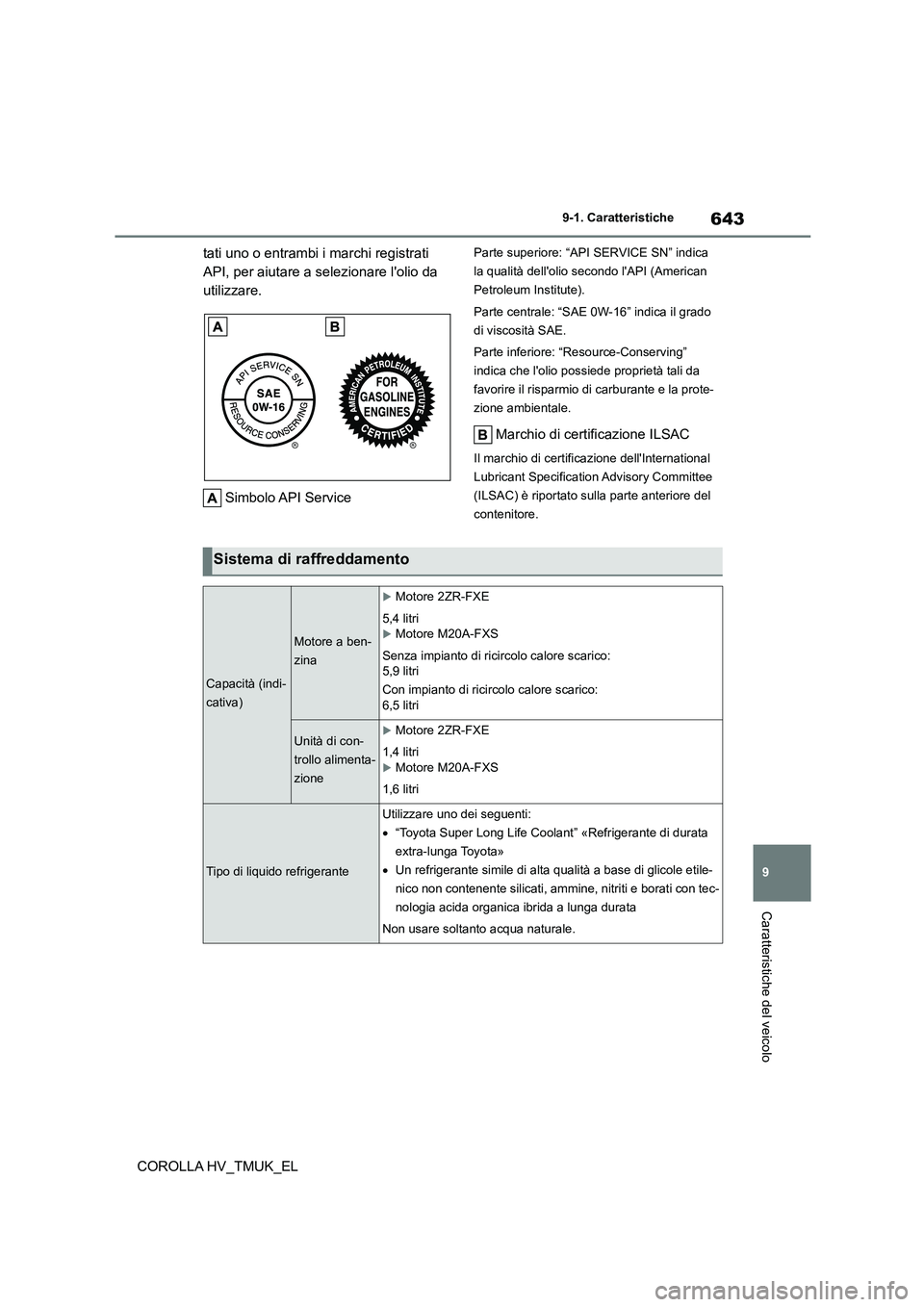

Sistema di raffreddamento
Capacità (indi-
cativa)
Motore a ben-
zina
Motore 2ZR-FXE
5,4 litri
Motore M20A-FXS
Senza impianto di ricirc olo calore scarico:
5,9 litri
Con impianto di ricircolo calore scarico: 6,5 litri
Unità di con-
trollo alimenta-
zione
Motore 2ZR-FXE
1,4 litri
Motore M20A-FXS
1,6 litri
Tipo di liquido refrigerante
Utilizzare uno dei seguenti:
 “Toyota Super Long Life Coolant” «Refrigerante di durata
extra-lunga Toyota»
 Un refrigerante simile di alta qualità a base di glicole etile-
nico non contenente silicati, ammine, nitriti e borati con tec-
nologia acida organica ibrida a lunga durata
Non usare soltanto acqua naturale.

6449-1. Caratteristiche
COROLLA HV_TMUK_EL
*: La capacità di liquido è una quantità indicativa.
Se la sostituzione è necessaria, contattare un qualsiasi concessionario autorizzato Toyota o
officina Toyota, o un'altra officina affidabile.

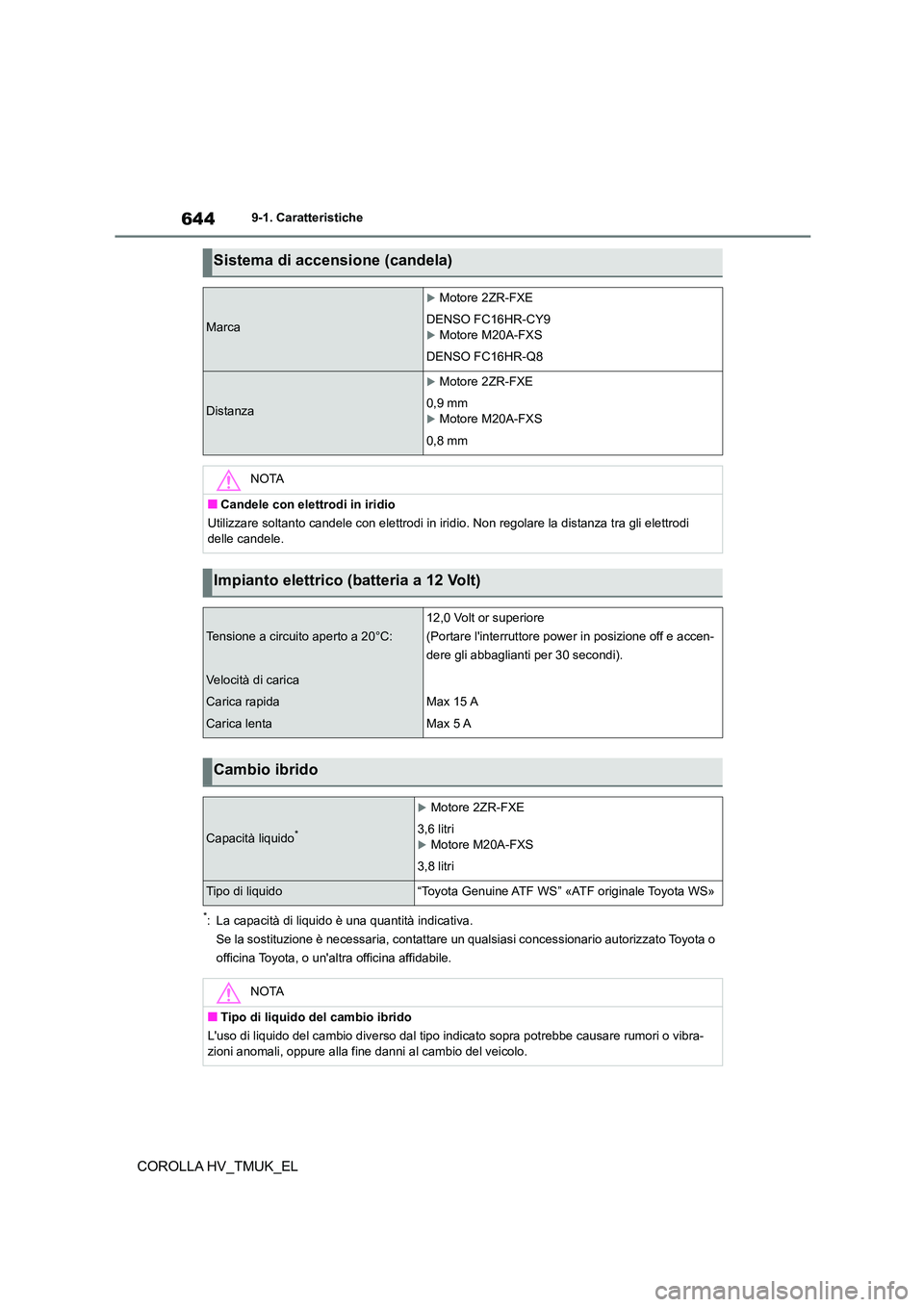

Sistema di accensione (candela)
Marca
Motore 2ZR-FXE
DENSO FC16HR-CY9
Motore M20A-FXS
DENSO FC16HR-Q8
Distanza
Motore 2ZR-FXE
0,9 mm
Motore M20A-FXS
0,8 mm
NOTA
■Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in irid io. Non regolare la distanza tra gli elettrodi delle candele.
Impianto elettrico (batteria a 12 Volt)
Tensione a circuito aperto a 20°C:
12,0 Volt or superiore
(Portare l'interruttore power in posizione off e accen-
dere gli abbaglianti per 30 secondi).
Velocità di carica
Carica rapida
Carica lenta
Max 15 A
Max 5 A
Cambio ibrido
Capacità liquido*
Motore 2ZR-FXE
3,6 litri
Motore M20A-FXS
3,8 litri
Tipo di liquido“Toyota Genuine ATF WS” «ATF originale Toyota WS»
NOTA
■Tipo di liquido del cambio ibrido
L'uso di liquido del cambio dive rso dal tipo indicato sopra potrebbe causare rumori o vibra-
zioni anomali, oppure alla fine danni al cambio del veicolo.

645
9
9-1. Caratteristiche
Caratteristiche del veicolo
COROLLA HV_TMUK_EL
*1: Distanza minima del pedale quando viene pr emuto con una forza di 300 N mentre il
sistema ibrido è in funzione.
*2: Accertarsi di controllare che la spia di avve rtimento del freno (gialla) non si illumini. (Se la
spia di avvertimento del freno si illumina, fare riferimento a P.576).

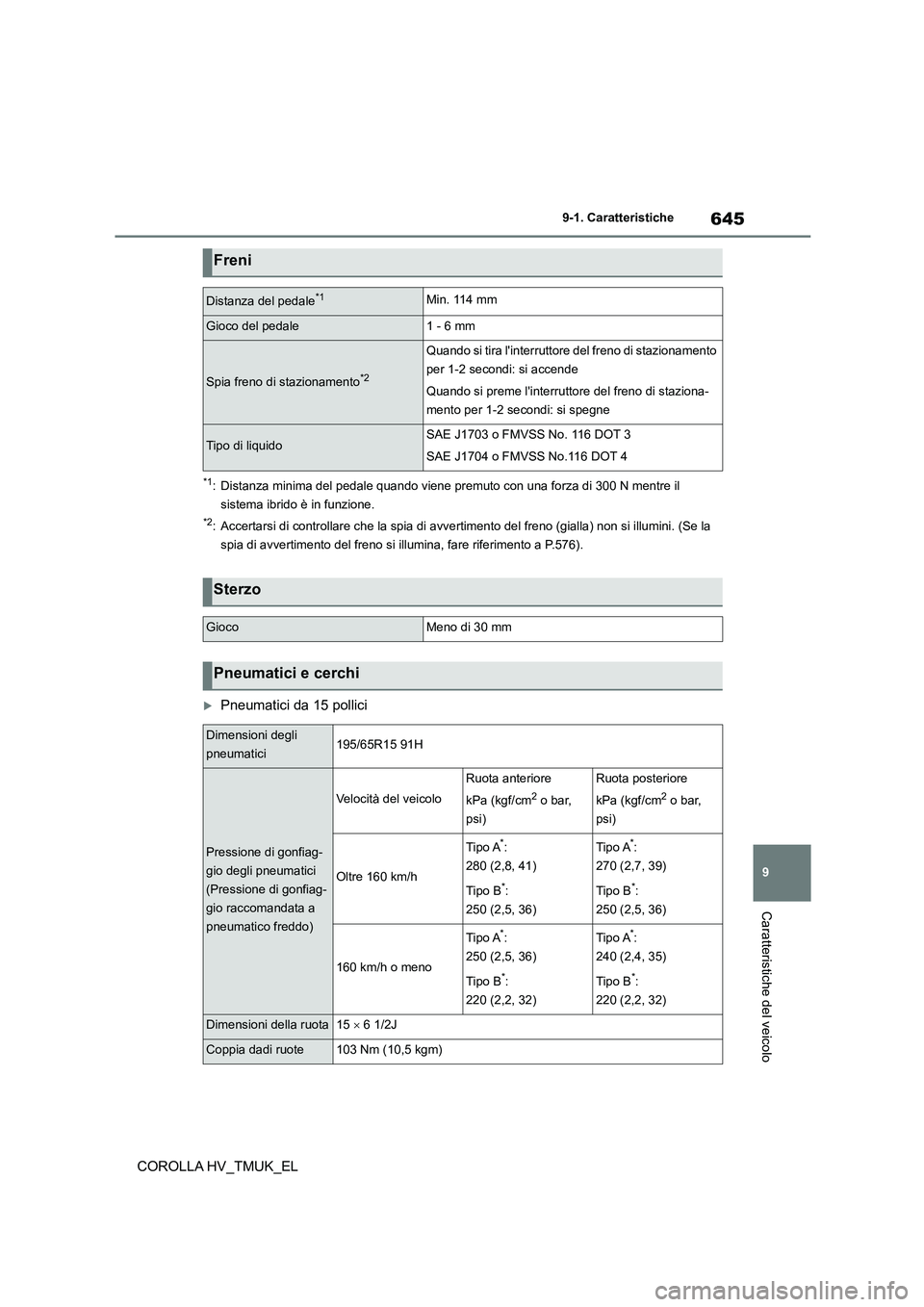

Pneumatici da 15 pollici
Freni
Distanza del pedale*1Min. 114 mm
Gioco del pedale1 - 6 mm
Spia freno di stazionamento*2
Quando si tira l'interruttore del freno di stazionamento
per 1-2 secondi: si accende
Quando si preme l'interrutto re del freno di staziona-
mento per 1-2 secondi: si spegne
Tipo di liquidoSAE J1703 o FMVSS No. 116 DOT 3
SAE J1704 o FMVSS No.116 DOT 4
Sterzo
GiocoMeno di 30 mm
Pneumatici e cerchi
Dimensioni degli
pneumatici195/65R15 91H
Pressione di gonfiag-
gio degli pneumatici
(Pressione di gonfiag-
gio raccomandata a
pneumatico freddo)
Velocità del veicolo
Ruota anteriore
kPa (kgf/cm2 o bar,
psi)
Ruota posteriore
kPa (kgf/cm2 o bar,
psi)
Oltre 160 km/h
Tipo A*:
280 (2,8, 41)
Tipo B*:
250 (2,5, 36)
Tipo A*:
270 (2,7, 39)
Tipo B*:
250 (2,5, 36)
160 km/h o meno
Tipo A*:
250 (2,5, 36)
Tipo B*:
220 (2,2, 32)
Tipo A*:
240 (2,4, 35)
Tipo B*:
220 (2,2, 32)
Dimensioni della ruota15  6 1/2J
Coppia dadi ruote103 Nm (10,5 kgm)

6469-1. Caratteristiche
COROLLA HV_TMUK_EL
*: La pressione di gonfiaggio degli pneumatici è specificata sull'etichetta con le informazioni di
carico degli pneumatici. ( P.549)

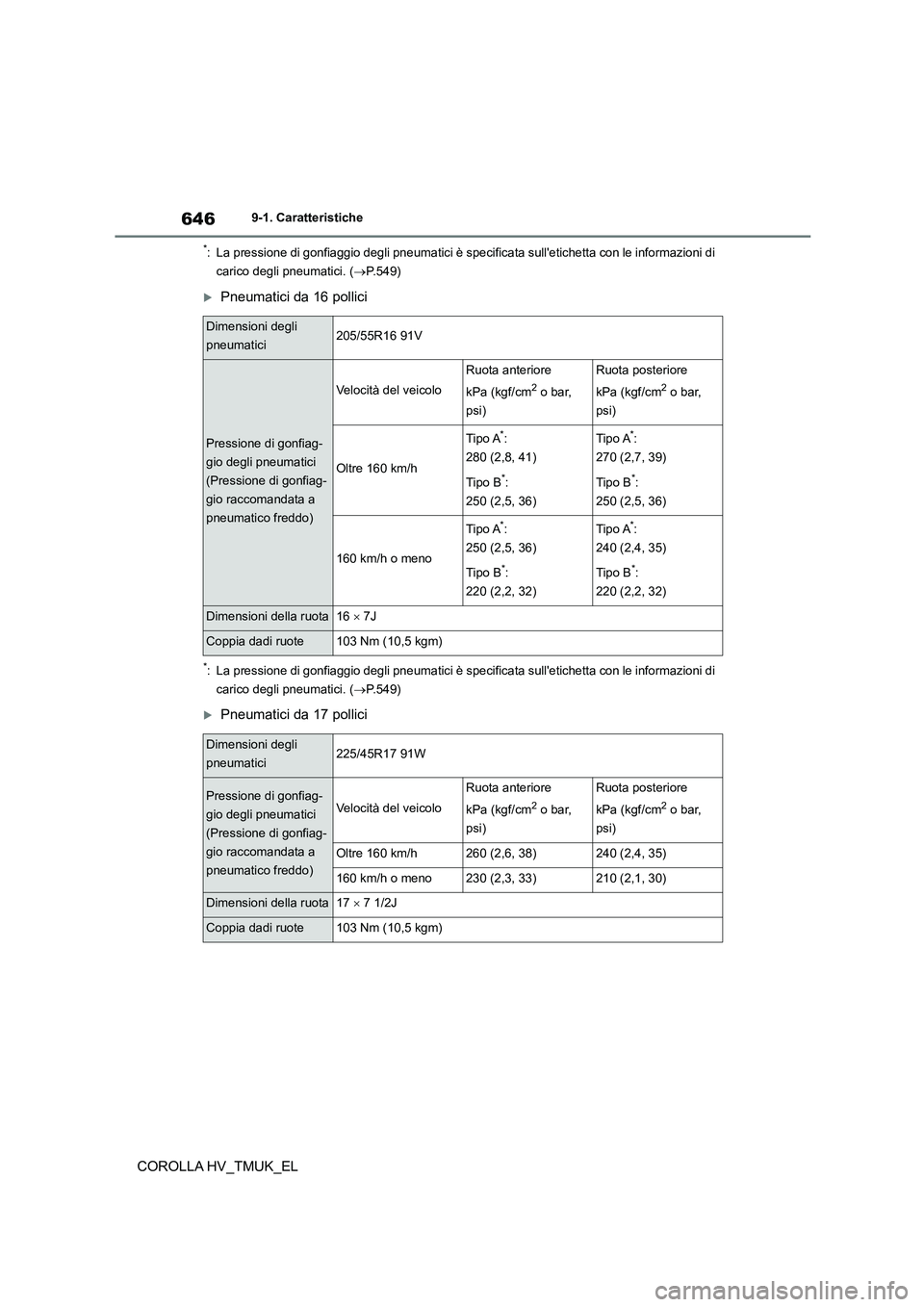

Pneumatici da 16 pollici
*: La pressione di gonfiaggio degli pneumatici è specificata sull'etichetta con le informazioni di
carico degli pneumatici. ( P.549)
Pneumatici da 17 pollici
Dimensioni degli
pneumatici205/55R16 91V
Pressione di gonfiag-
gio degli pneumatici
(Pressione di gonfiag-
gio raccomandata a
pneumatico freddo)
Velocità del veicolo
Ruota anteriore
kPa (kgf/cm2 o bar,
psi)
Ruota posteriore
kPa (kgf/cm2 o bar,
psi)
Oltre 160 km/h
Tipo A*:
280 (2,8, 41)
Tipo B*:
250 (2,5, 36)
Tipo A*:
270 (2,7, 39)
Tipo B*:
250 (2,5, 36)
160 km/h o meno
Tipo A*:
250 (2,5, 36)
Tipo B*:
220 (2,2, 32)
Tipo A*:
240 (2,4, 35)
Tipo B*:
220 (2,2, 32)
Dimensioni della ruota16  7J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni degli
pneumatici225/45R17 91W
Pressione di gonfiag-
gio degli pneumatici
(Pressione di gonfiag-
gio raccomandata a
pneumatico freddo)
Velocità del veicolo
Ruota anteriore
kPa (kgf/cm2 o bar,
psi)
Ruota posteriore
kPa (kgf/cm2 o bar,
psi)
Oltre 160 km/h260 (2,6, 38)240 (2,4, 35)
160 km/h o meno230 (2,3, 33)210 (2,1, 30)
Dimensioni della ruota17  7 1/2J
Coppia dadi ruote103 Nm (10,5 kgm)

647
9
9-1. Caratteristiche
Caratteristiche del veicolo
COROLLA HV_TMUK_EL

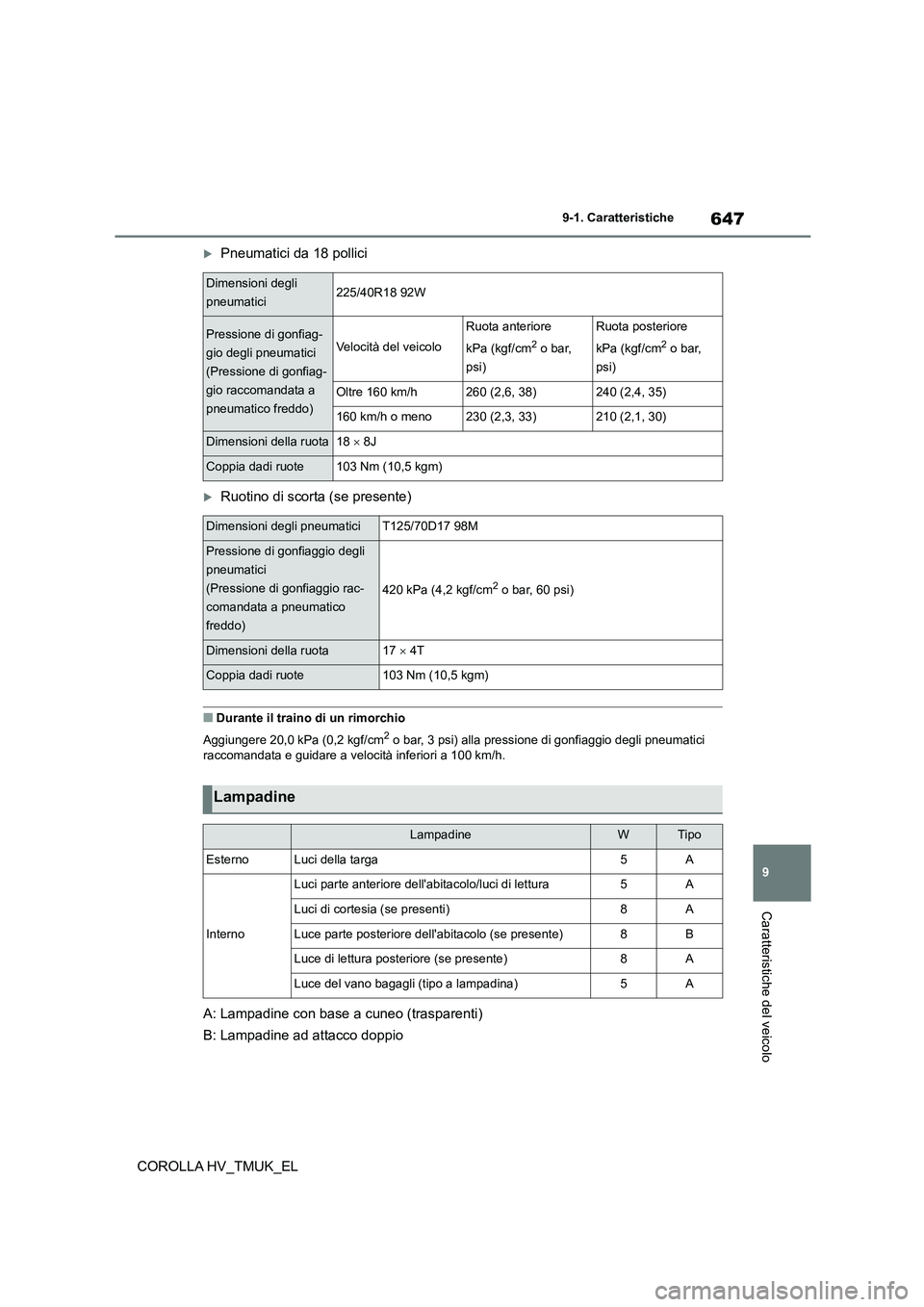

Pneumatici da 18 pollici
Ruotino di scorta (se presente)
■Durante il traino di un rimorchio
Aggiungere 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) alla pressi one di gonfiaggio degli pneumatici
raccomandata e guidare a velocità inferiori a 100 km/h.
A: Lampadine con base a cuneo (trasparenti)
B: Lampadine ad attacco doppio
Dimensioni degli
pneumatici225/40R18 92W
Pressione di gonfiag-
gio degli pneumatici
(Pressione di gonfiag-
gio raccomandata a
pneumatico freddo)
Velocità del veicolo
Ruota anteriore
kPa (kgf/cm2 o bar,
psi)
Ruota posteriore
kPa (kgf/cm2 o bar,
psi)
Oltre 160 km/h260 (2,6, 38)240 (2,4, 35)
160 km/h o meno230 (2,3, 33)210 (2,1, 30)
Dimensioni della ruota18  8J
Coppia dadi ruote103 Nm (10,5 kgm)
Dimensioni degli pneumaticiT125/70D17 98M
Pressione di gonfiaggio degli
pneumatici
(Pressione di gonfiaggio rac-
comandata a pneumatico
freddo)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni della ruota17  4T
Coppia dadi ruote103 Nm (10,5 kgm)
Lampadine
LampadineWTipo
EsternoLuci della targa5A
Interno
Luci parte anteriore dell'abitacolo/luci di lettura5A
Luci di cortesia (se presenti)8A
Luce parte posteriore dell'abitacolo (se presente)8B
Luce di lettura posteriore (se presente)8A
Luce del vano bagagli (tipo a lampadina)5A

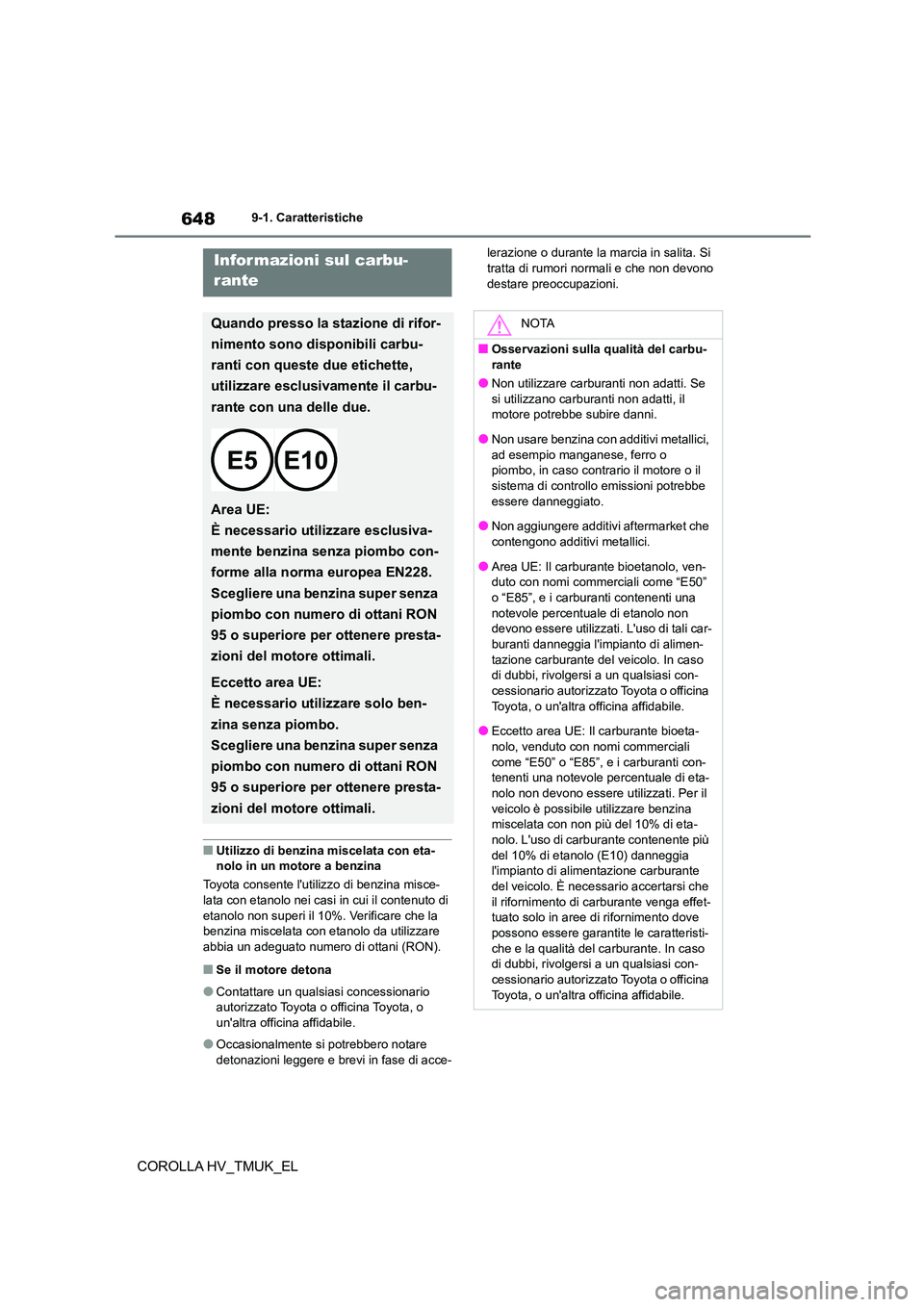

6489-1. Caratteristiche
COROLLA HV_TMUK_EL
■Utilizzo di benzina miscelata con eta- nolo in un mo tore a benzina
Toyota consente l'util izzo di benzina misce-
lata con etanolo nei casi in cui il contenuto di
etanolo non superi il 10%. Verificare che la benzina miscelata con etanolo da utilizzare
abbia un adeguato numero di ottani (RON).
■Se il motore detona
●Contattare un qualsiasi concessionario
autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
●Occasionalmente si potrebbero notare
detonazioni leggere e brevi in fase di acce-
lerazione o durante la marcia in salita. Si tratta di rumori normali e che non devono
destare preoccupazioni.
Infor mazioni sul carbu-
rante
Quando presso la stazione di rifor-
nimento sono disponibili carbu-
ranti con queste due etichette,
utilizzare esclusivamente il carbu-
rante con una delle due.
Area UE:
È necessario utilizzare esclusiva-
mente benzina senza piombo con-
forme alla norma europea EN228.
Scegliere una benzina super senza
piombo con numero di ottani RON
95 o superiore per ottenere presta-
zioni del motore ottimali.
Eccetto area UE:
È necessario utilizzare solo ben-
zina senza piombo.
Scegliere una benzina super senza
piombo con numero di ottani RON
95 o superiore per ottenere presta-
zioni del motore ottimali.
NOTA
■Osservazioni sulla qualità del carbu-
rante
●Non utilizzare carburanti non adatti. Se si utilizzano carburanti non adatti, il
motore potrebbe subire danni.
●Non usare benzina con additivi metallici, ad esempio manganese, ferro o
piombo, in caso contrario il motore o il
sistema di controllo emissioni potrebbe essere danneggiato.
●Non aggiungere additivi aftermarket che
contengono additivi metallici.
●Area UE: Il carburante bioetanolo, ven-
duto con nomi commerciali come “E50”
o “E85”, e i carburanti contenenti una notevole percentuale di etanolo non
devono essere utilizzati . L'uso di tali car-
buranti danneggia l'impianto di alimen- tazione carburante del veicolo. In caso
di dubbi, rivolgersi a un qualsiasi con-
cessionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile.
●Eccetto area UE: Il carburante bioeta-
nolo, venduto con nomi commerciali
come “E50” o “E85”, e i carburanti con- tenenti una notevole percentuale di eta-
nolo non devono essere utilizzati. Per il
veicolo è possibile utilizzare benzina miscelata con non più del 10% di eta-
nolo. L'uso di carburante contenente più
del 10% di etanolo (E10) danneggia l'impianto di alimentazione carburante
del veicolo. È necessario accertarsi che
il rifornimento di carburante venga effet- tuato solo in aree di rifornimento dove
possono essere garantite le caratteristi-
che e la qualità del carburante. In caso di dubbi, rivolgersi a un qualsiasi con-
cessionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile.
