TOYOTA COROLLA HATCHBACK 2021 Manuale duso (in Italian)

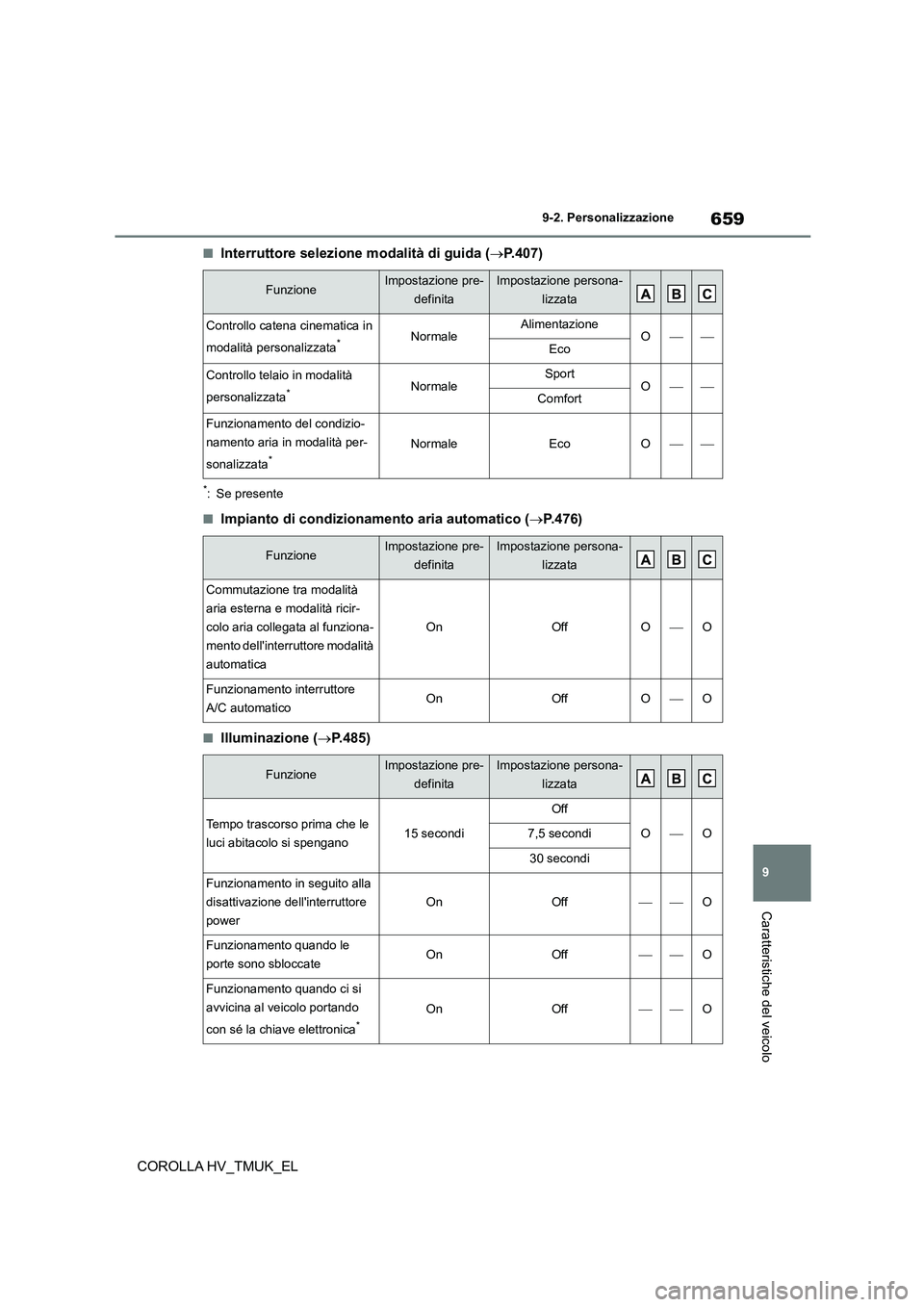

659
9
9-2. Personalizzazione
Caratteristiche del veicolo
COROLLA HV_TMUK_EL
■Interruttore selezione modalità di guida ( P.407)
*: Se presente
■Impianto di condizionamento aria automatico (P.476)
■Illuminazione (P.485)
FunzioneImpostazione pre-
definita
Impostazione persona-
lizzata
Controllo catena cinematica in
modalità personalizzata*NormaleAlimentazioneOEco
Controllo telaio in modalità
personalizzata*NormaleSportOComfort
Funzionamento del condizio-
namento aria in modalità per-
sonalizzata*NormaleEcoO
FunzioneImpostazione pre-
definita
Impostazione persona-
lizzata
Commutazione tra modalità
aria esterna e modalità ricir-
colo aria collegata al funziona-
mento dell'interruttore modalità
automatica
OnOffOO
Funzionamento interruttore
A/C automaticoOnOffOO
FunzioneImpostazione pre-
definita
Impostazione persona-
lizzata
Tempo trascorso prima che le
luci abitacolo si spengano15 secondi
Off
OO7,5 secondi
30 secondi
Funzionamento in seguito alla
disattivazione dell'interruttore
power
OnOffO
Funzionamento quando le
porte sono sbloccateOnOffO
Funzionamento quando ci si
avvicina al veicolo portando
con sé la chiave elettronica*OnOffO

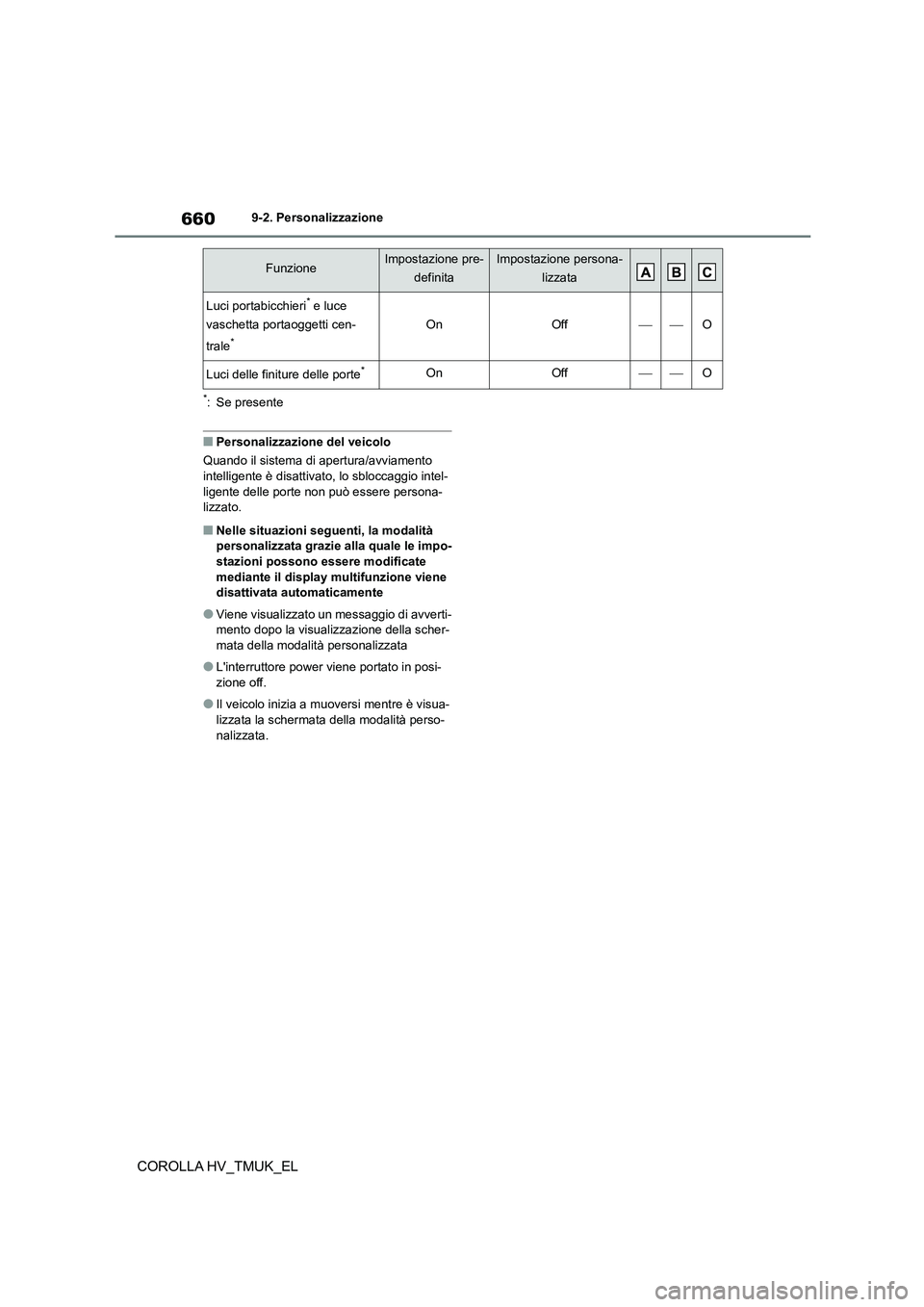

6609-2. Personalizzazione
COROLLA HV_TMUK_EL
*: Se presente
■Personalizzazione del veicolo
Quando il sistema di apertura/avviamento intelligente è disattivato, lo sbloccaggio intel-
ligente delle porte non può essere persona-
lizzato.
■Nelle situazioni se guenti, la modalità personalizzata grazie alla quale le impo-
stazioni possono essere modificate
mediante il display multifunzione viene disattivata automaticamente
●Viene visualizzato un messaggio di avverti-mento dopo la visualizzazione della scher-
mata della modalità personalizzata
●L'interruttore power viene portato in posi-
zione off.
●Il veicolo inizia a muoversi mentre è visua-
lizzata la schermata della modalità perso-
nalizzata.
Luci portabicchieri* e luce
vaschetta portaoggetti cen-
trale*
OnOffO
Luci delle finiture delle porte*OnOffO
FunzioneImpostazione pre-
definita
Impostazione persona-
lizzata

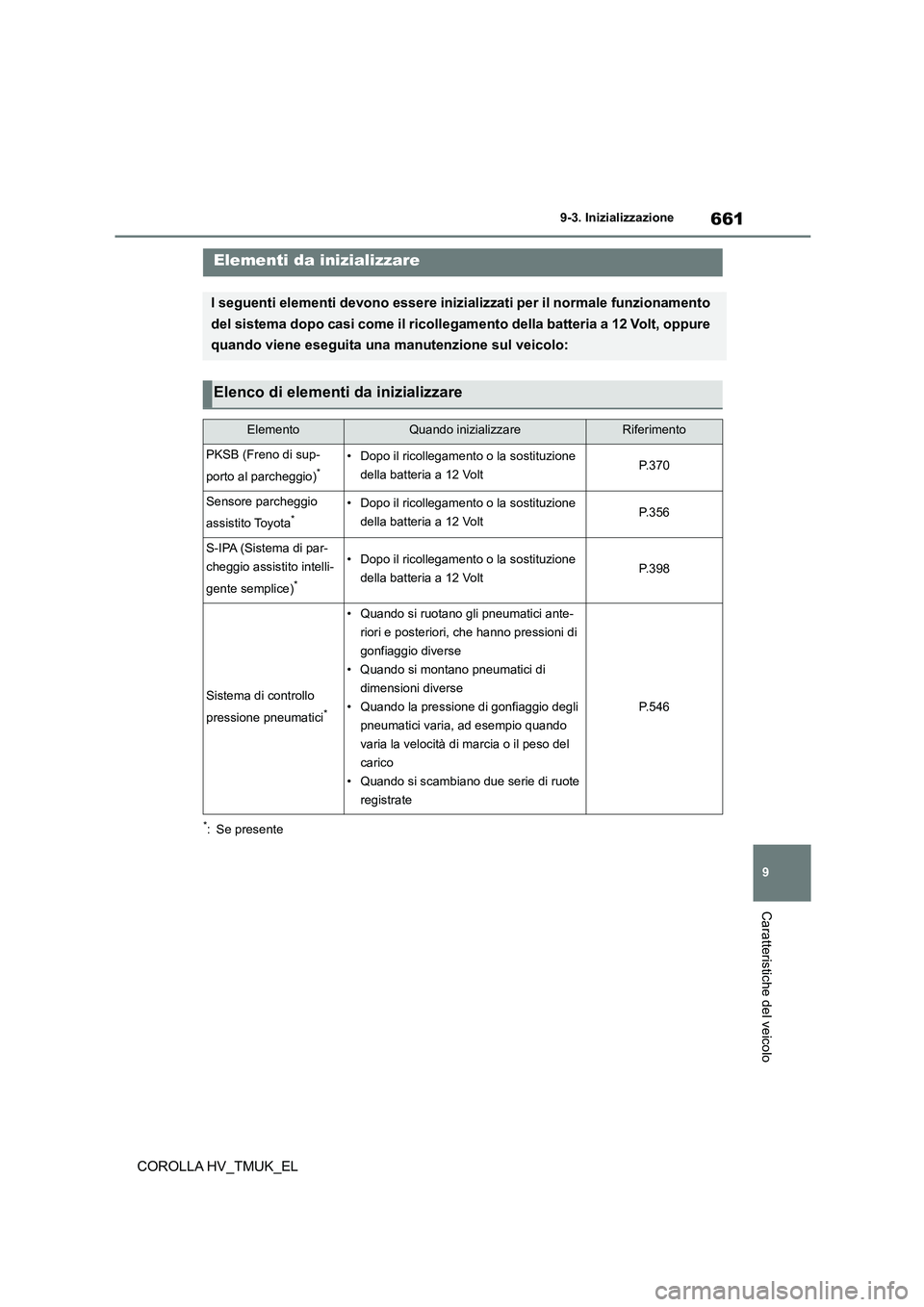

661
9
9-3. Inizializzazione
Caratteristiche del veicolo
COROLLA HV_TMUK_EL
9-3.Inizializzazione
*: Se presente
Elementi da inizializzare
I seguenti elementi devono essere inizializzati per il normale funzionamento
del sistema dopo casi come il ricollegamento della batteria a 12 Volt, oppure
quando viene eseguita una manutenzione sul veicolo:
Elenco di elementi da inizializzare
ElementoQuando inizializzareRiferimento
PKSB (Freno di sup-
porto al parcheggio)*• Dopo il ricollegamento o la sostituzione
della batteria a 12 VoltP. 3 7 0
Sensore parcheggio
assistito Toyota*• Dopo il ricollegamento o la sostituzione
della batteria a 12 VoltP. 3 5 6
S-IPA (Sistema di par-
cheggio assistito intelli-
gente semplice)*
• Dopo il ricollegamento o la sostituzione
della batteria a 12 VoltP. 3 9 8
Sistema di controllo
pressione pneumatici*
• Quando si ruotano gli pneumatici ante-
riori e posteriori, che hanno pressioni di
gonfiaggio diverse
• Quando si montano pneumatici di
dimensioni diverse
• Quando la pressione di gonfiaggio degli
pneumatici varia, ad esempio quando
varia la velocità di marcia o il peso del
carico
• Quando si scambiano due serie di ruote
registrate
P. 5 4 6

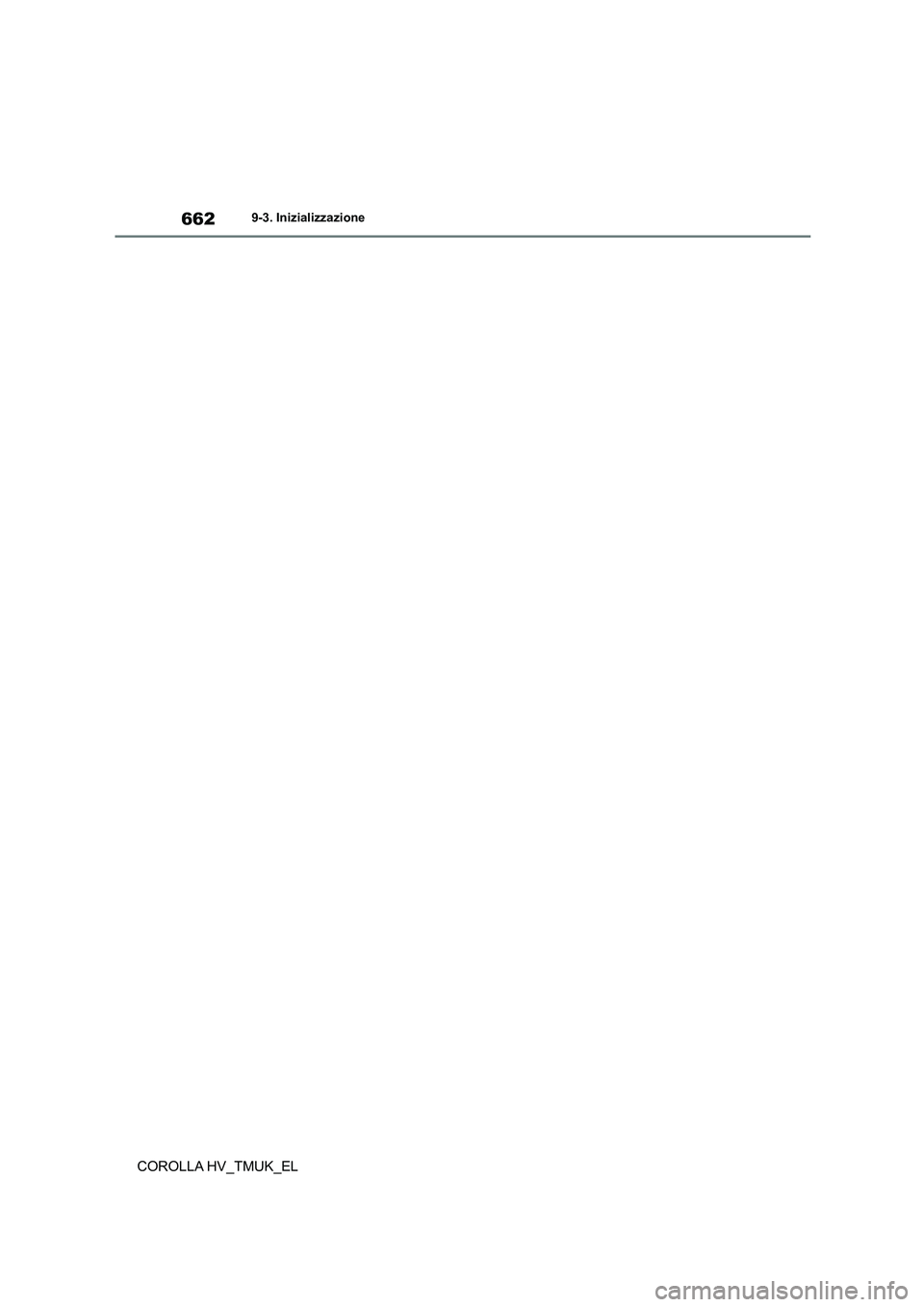

6629-3. Inizializzazione
COROLLA HV_TMUK_EL

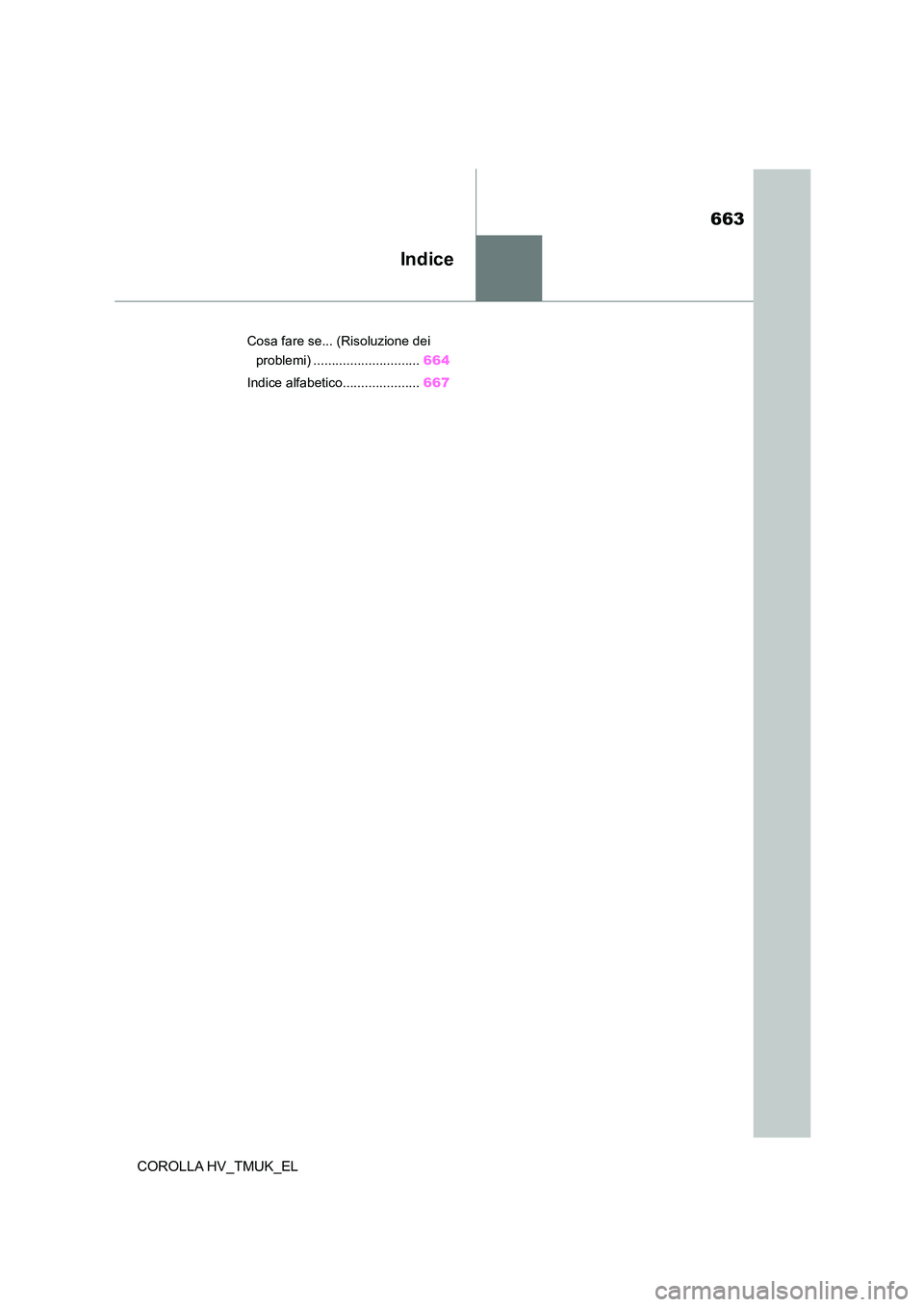

663
COROLLA HV_TMUK_EL
Indice
.Cosa fare se... (Risoluzione dei
problemi) ............................. 664
Indice alfabetico..................... 667

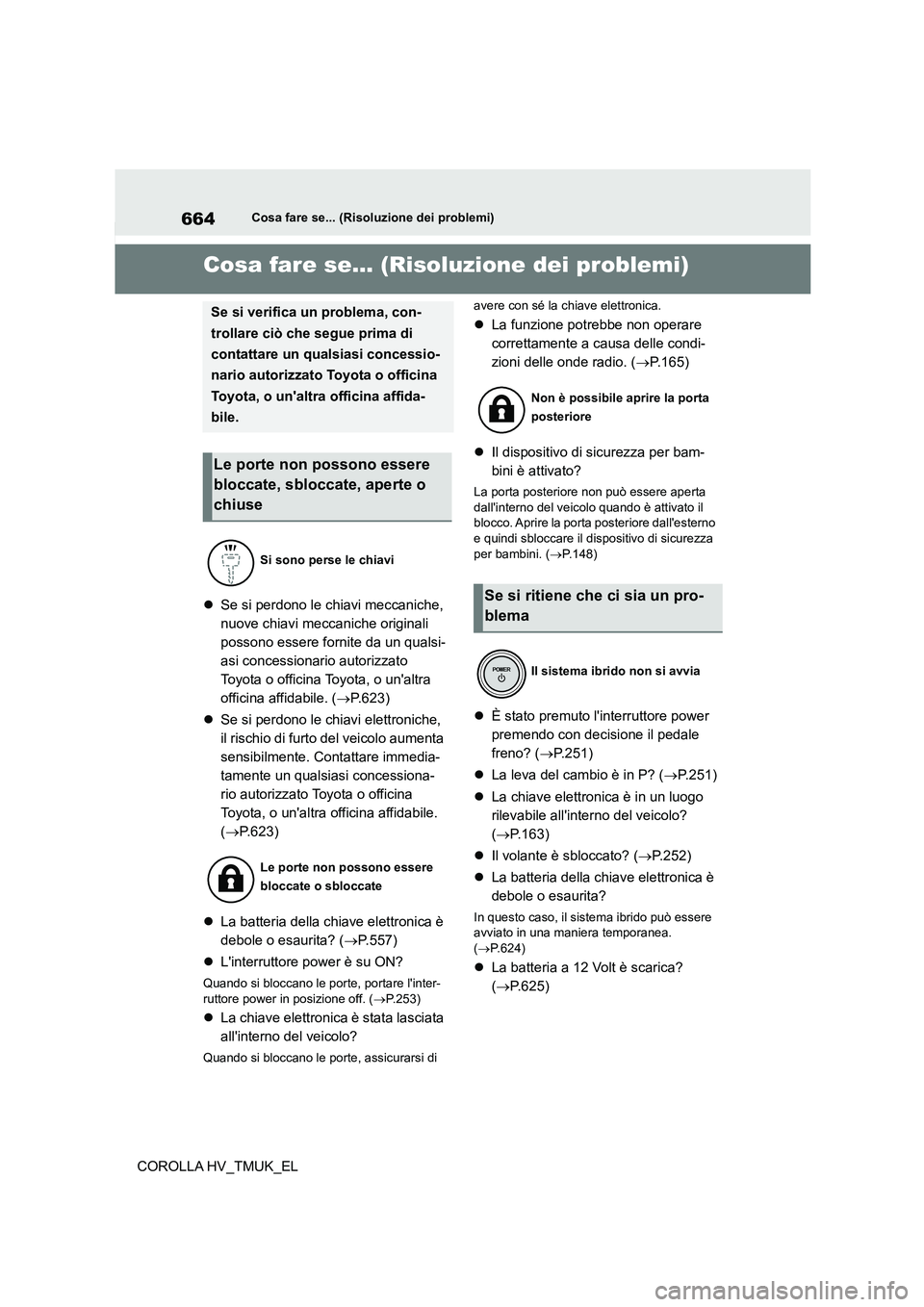

664Cosa fare se... (Risoluzione dei problemi)
COROLLA HV_TMUK_EL
1-1.Cosa fare se... (Risoluzione dei problemi)Cosa fare se... (Risoluzione dei problemi)
Se si perdono le chiavi meccaniche,
nuove chiavi meccaniche originali
possono essere fornite da un qualsi-
asi concessionario autorizzato
Toyota o officina Toyota, o un'altra
officina affidabile. ( P.623)
 Se si perdono le chiavi elettroniche,
il rischio di furto del veicolo aumenta
sensibilmente. Contattare immedia-
tamente un qualsiasi concessiona-
rio autorizzato Toyota o officina
Toyota, o un'altra officina affidabile.
( P.623)
 La batteria della chiave elettronica è
debole o esaurita? ( P.557)
 L'interruttore power è su ON?
Quando si bloccano le porte, portare l'inter-
ruttore power in posizione off. ( P.253)
La chiave elettronica è stata lasciata
all'interno del veicolo?
Quando si bloccano le porte, assicurarsi di
avere con sé la chiave elettronica.
 La funzione potrebbe non operare
correttamente a causa delle condi-
zioni delle onde radio. ( P.165)
 Il dispositivo di sicurezza per bam-
bini è attivato?
La porta posteriore non può essere aperta dall'interno del veicolo quando è attivato il
blocco. Aprire la porta posteriore dall'esterno
e quindi sbloccare il dispositivo di sicurezza per bambini. ( P.148)
È stato premuto l'interruttore power
premendo con decisione il pedale
freno? ( P.251)
 La leva del cambio è in P? (P.251)
 La chiave elettronica è in un luogo
rilevabile all'interno del veicolo?
( P.163)
 Il volante è sbloccato? (P.252)
 La batteria della chiave elettronica è
debole o esaurita?
In questo caso, il sistema ibrido può essere avviato in una maniera temporanea.
( P.624)
La batteria a 12 Volt è scarica?
( P.625)
Se si verifica un problema, con-
trollare ciò che segue prima di
contattare un qualsiasi concessio-
nario autorizzato To yota o officina
Toyota, o un'altra officina affida-
bile.
Le porte non possono essere
bloccate, sbloccate, aperte o
chiuse
Si sono perse le chiavi
Le porte non possono essere
bloccate o sbloccate
Non è possibile aprire la porta
posteriore
Se si ritiene che ci sia un pro-
blema
Il sistema ibrido non si avvia

665Cosa fare se... (Risoluzione dei problemi)
COROLLA HV_TMUK_EL
 L'interruttore power è su ON?
Se non è possibile rilasciare la leva del cam-
bio premendo il pedale freno con l'interrut- tore power su ON. ( P.258)
Viene bloccato automaticamente per
prevenire il furto del veicolo.
( P.252)
 L'interruttore bloccaggio finestrino è
premuto?
Gli alzacristalli elettrici, tranne quello al
sedile del guidatore, non possono essere azionati se è premuto l'interruttore bloccag-
gio finestrino. ( P.230)
La funzione di spegnimento automa-
tico viene azionata se il veicolo viene
lasciato su ACC o ON (il sistema
ibrido non è in funzione) per un certo
periodo di tempo. ( P.254)
 La spia di promemoria cintura di
sicurezza lampeggia
Il guidatore e i pass eggeri indossano le cin-
ture di sicurezza? ( P.580)
La spia freno di stazionamento è
accesa
Il freno di stazionamento è rilasciato?
( P.265)
A seconda della situazione, altri tipi di
cicalino di avvertimento potrebbero atti-
varsi. ( P.576, 586)
 Qualcuno all'interno del veicolo ha
aperto una porta o qualcosa si è
mosso all'interno del veicolo durante
l'impostazione dell'allarme?
Il sensore lo rileva e l'allarme si attiva. ( P.103)
Effettuare una delle seguenti operazioni
per disattivare o arrestare gli allarmi:
 Sbloccare le porte tramite la fun-
zione di apertura (se presente) o il
radiocomando a distanza.
 Avviamento del sistema ibrido.
(L'allarme verrà disattivato o arre-
stato dopo pochi secondi).
 La chiave elettronica è stata lasciata
all'interno del veicolo?
Controllare il messaggio sul display multifun-
zione. ( P.586)
Se si accende una spia di avverti-
mento o viene visualizzato un mes-
saggio di avvertimento, fare
riferimento a P.576, 586.
Non è possibile spostare la leva
del cambio dalla posizione P
anche se si preme il pedale
freno
Il volante non può essere ruo-
tato dopo l'arresto del sistema
ibrido
I finestrini non si aprono né si
chiudono azionando gli interrut-
tori alzacristalli elettrici
L'interruttore power viene por-
tato in posizione off automatica-
mente
Un cicalino di avvertimento
suona durante la guida
Viene attivato un allarme e
suona il clacson (veicoli con
allarme)
Un cicalino di avvertimento
suona quando si lascia il vei-
colo
Si accende una spia di avverti-
mento o viene visualizzato un
messaggio di avvertimento

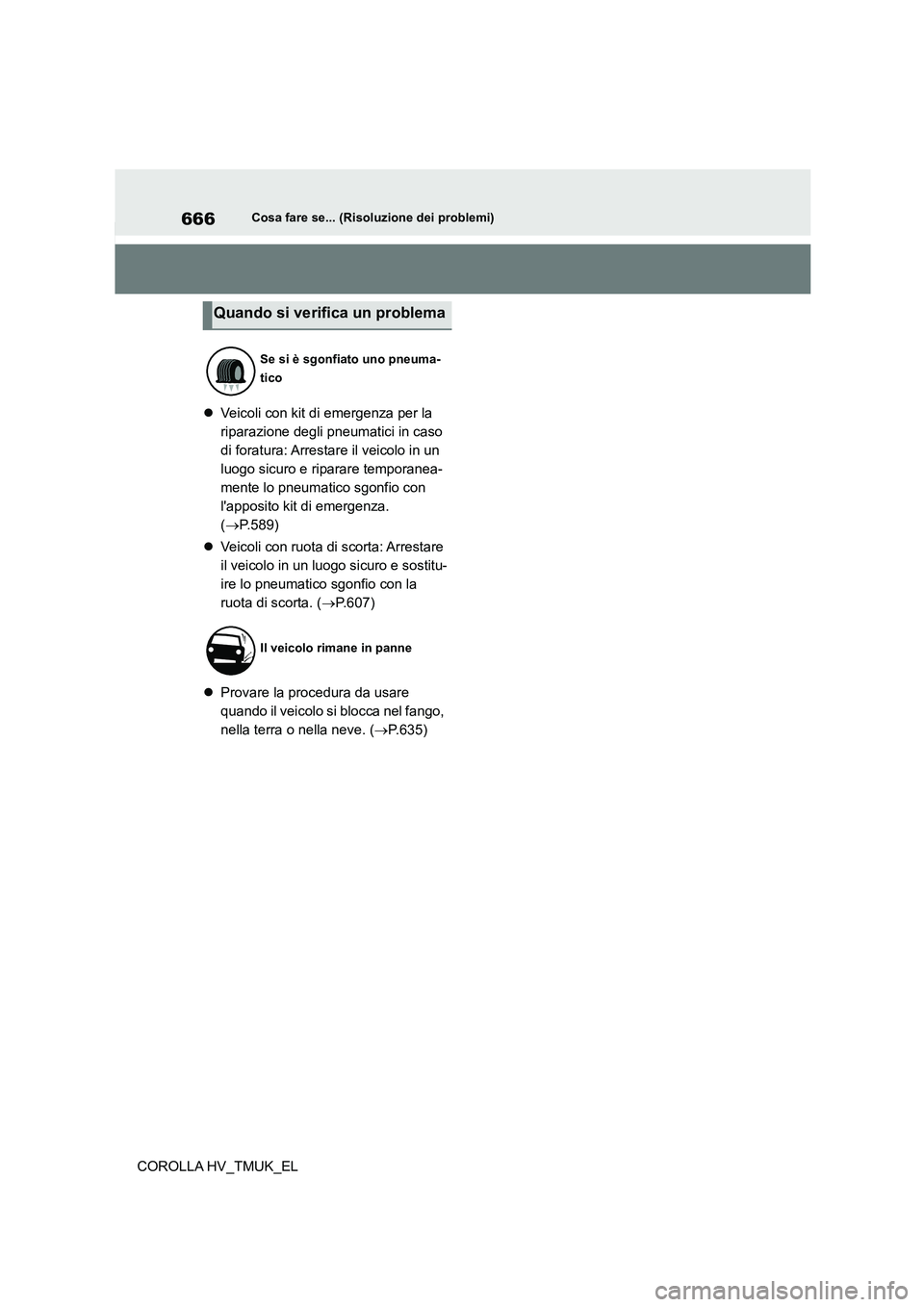

666Cosa fare se... (Risoluzione dei problemi)
COROLLA HV_TMUK_EL
 Veicoli con kit di emergenza per la
riparazione degli pneumatici in caso
di foratura: Arrestare il veicolo in un
luogo sicuro e riparare temporanea-
mente lo pneumatico sgonfio con
l'apposito kit di emergenza.
( P.589)
 Veicoli con ruota di scorta: Arrestare
il veicolo in un luogo sicuro e sostitu-
ire lo pneumatico sgonfio con la
ruota di scorta. ( P.607)
 Provare la procedura da usare
quando il veicolo si blocca nel fango,
nella terra o nella neve. ( P.635)
Quando si verifica un problema
Se si è sgonfiato uno pneuma-
tico
Il veicolo rimane in panne

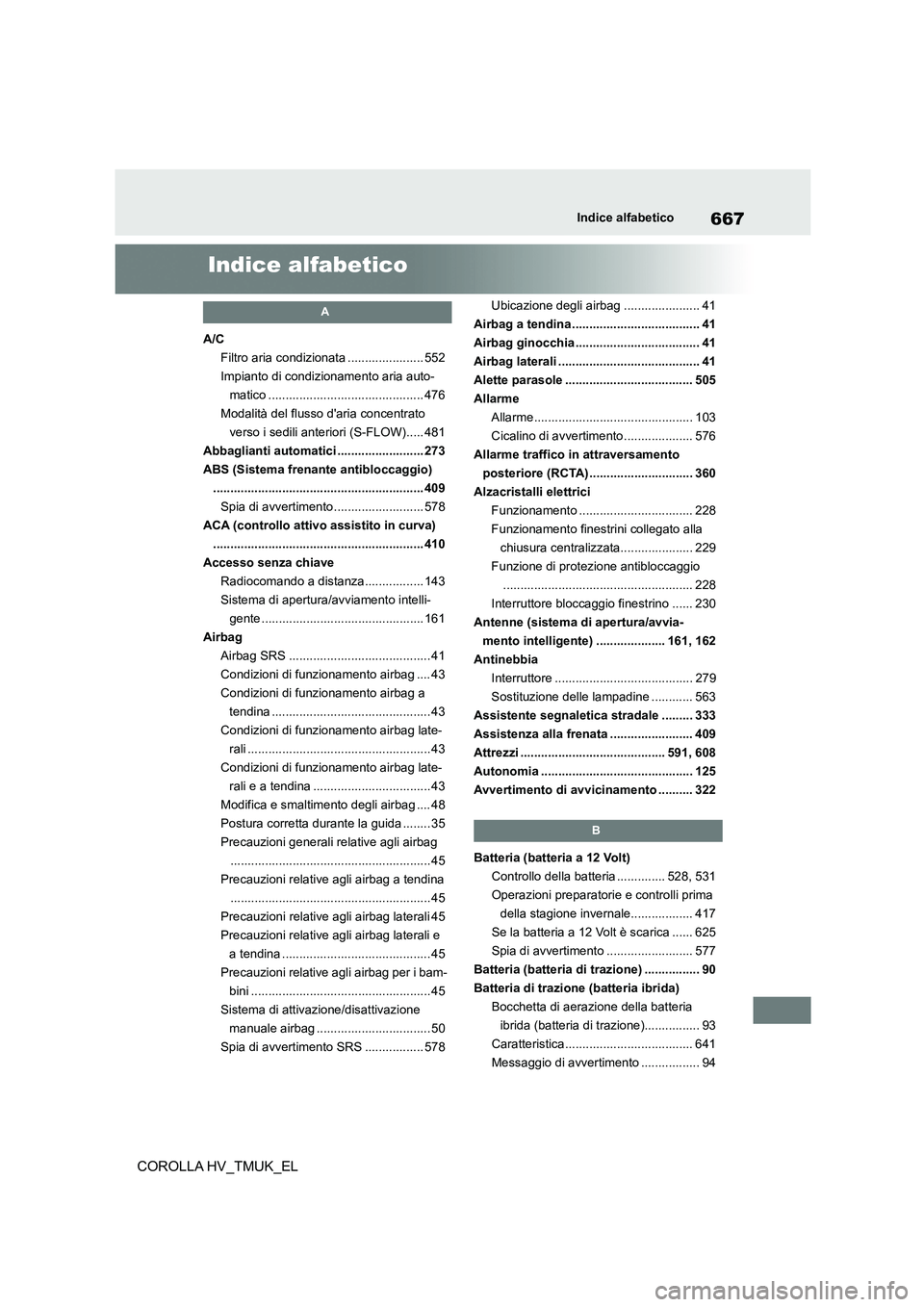

667Indice alfabetico
COROLLA HV_TMUK_EL
Indice alfabetico
A
A/C
Filtro aria condizionata ...................... 552
Impianto di condizionamento aria auto-
matico ............................................. 476
Modalità del flusso d'aria concentrato
verso i sedili anter iori (S-FLOW)..... 481
Abbaglianti automatici ......................... 273
ABS (Sistema frenante antibloccaggio)
............................................................. 409
Spia di avvertimento.......................... 578
ACA (controllo attivo assistito in curva)
............................................................. 410
Accesso senza chiave
Radiocomando a distanza................. 143
Sistema di apertura/avviamento intelli-
gente ............................................... 161
Airbag
Airbag SRS ......................................... 41
Condizioni di funzionamento airbag .... 43
Condizioni di funzionamento airbag a
tendina .............................................. 43
Condizioni di funzionamento airbag late-
rali ..................................................... 43
Condizioni di funzionamento airbag late-
rali e a tendina .................................. 43
Modifica e smaltimento degli airbag .... 48
Postura corretta durante la guida ........ 35
Precauzioni generali relative agli airbag
.......................................................... 45
Precauzioni relative agli airbag a tendina
.......................................................... 45
Precauzioni relative agli airbag laterali 45
Precauzioni relative agli airbag laterali e
a tendina ........................................... 45
Precauzioni relative agli airbag per i bam-
bini .................................................... 45
Sistema di attivazione/disattivazione
manuale airbag ................................. 50
Spia di avvertimento SRS ................. 578
Ubicazione degli airbag ...................... 41
Airbag a tendina ..................................... 41
Airbag ginocchia .................................... 41
Airbag laterali ......................................... 41
Alette parasole ..................................... 505
Allarme
Allarme.............................................. 103
Cicalino di avvertimento.................... 576
Allarme traffico in attraversamento
posteriore (RCTA) .............................. 360
Alzacristalli elettrici
Funzionamento ................................. 228
Funzionamento finestrini collegato alla
chiusura centralizzata..................... 229
Funzione di protezione antibloccaggio
....................................................... 228
Interruttore bloccaggio finestrino ...... 230
Antenne (sistema di apertura/avvia-
mento intelligente) .................... 161, 162
Antinebbia
Interruttore ........................................ 279
Sostituzione delle lampadine ............ 563
Assistente segnaletica stradale ......... 333
Assistenza alla frenata ........................ 409
Attrezzi .......................................... 591, 608
Autonomia ............................................ 125
Avvertimento di avvicinamento .......... 322
B
Batteria (batteria a 12 Volt)
Controllo della batteria .............. 528, 531
Operazioni preparatorie e controlli prima
della stagione invernale.................. 417
Se la batteria a 12 Volt è scarica ...... 625
Spia di avvertimento ......................... 577
Batteria (batteria di trazione) ................ 90
Batteria di trazione (batteria ibrida)
Bocchetta di aerazione della batteria
ibrida (batteria di trazione)................ 93
Caratteristica..................................... 641
Messaggio di avvertimento ................. 94

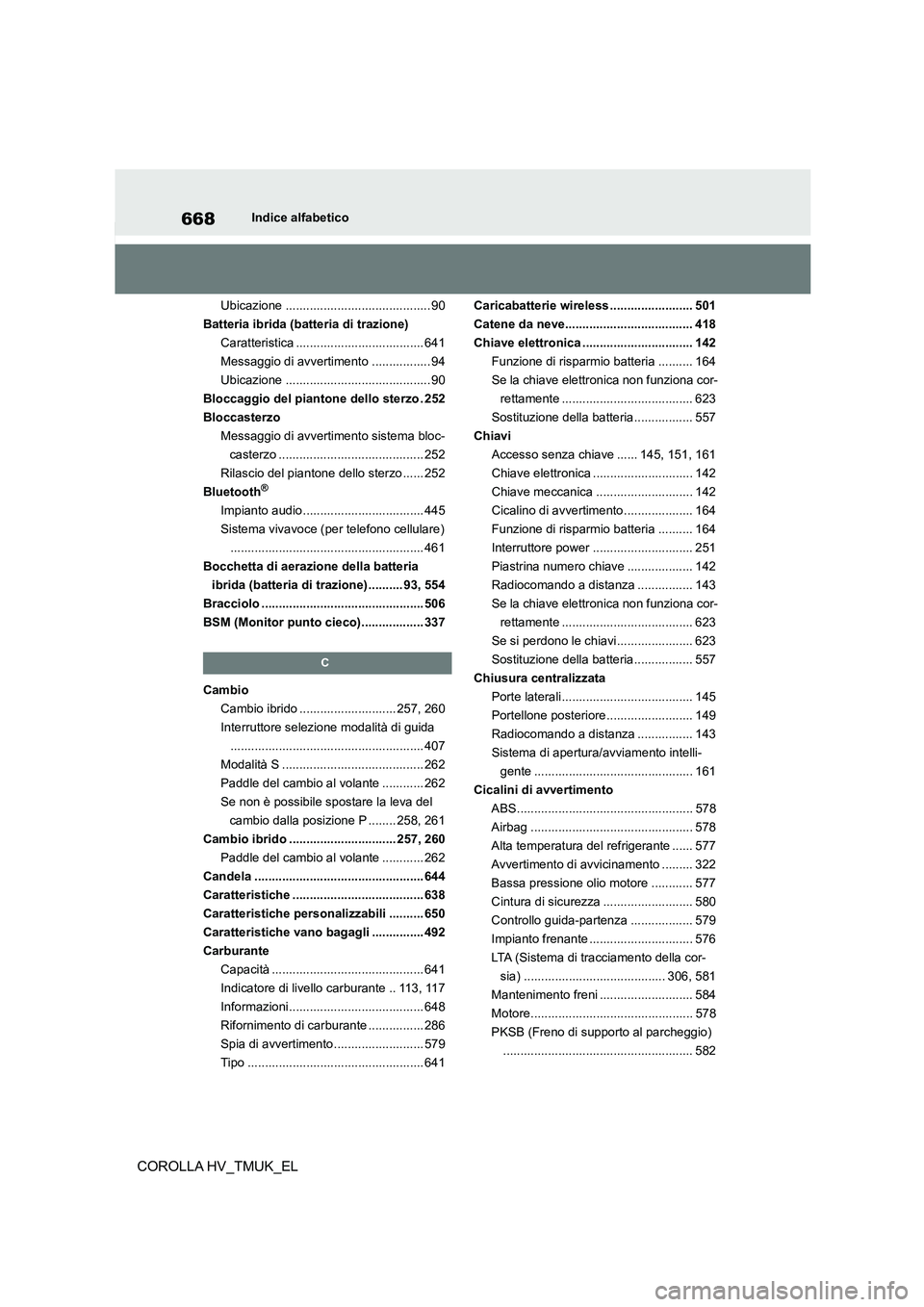

668Indice alfabetico
COROLLA HV_TMUK_EL
Ubicazione .......................................... 90
Batteria ibrida (batteria di trazione)
Caratteristica ..................................... 641
Messaggio di avvertimento ................. 94
Ubicazione .......................................... 90
Bloccaggio del piantone dello sterzo . 252
Bloccasterzo
Messaggio di avvertimento sistema bloc-
casterzo .......................................... 252
Rilascio del piantone dello sterzo ...... 252
Bluetooth®
Impianto audio ................................... 445
Sistema vivavoce (per telefono cellulare)
........................................................ 461
Bocchetta di aerazione della batteria
ibrida (batteria di trazione).......... 93, 554
Bracciolo ............................................... 506
BSM (Monitor punto cieco).................. 337
C
Cambio
Cambio ibrido ............................ 257, 260
Interruttore selezione modalità di guida
........................................................ 407
Modalità S ......................................... 262
Paddle del cambio al volante ............ 262
Se non è possibile spostare la leva del
cambio dalla posizione P ........ 258, 261
Cambio ibrido ............................... 257, 260
Paddle del cambio al volante ............ 262
Candela ................................................. 644
Caratteristiche ...................................... 638
Caratteristiche personalizzabili .......... 650
Caratteristiche vano bagagli ............... 492
Carburante
Capacità ............................................ 641
Indicatore di livello carburante .. 113, 117
Informazioni....................................... 648
Rifornimento di carburante ................ 286
Spia di avvertimento.......................... 579
Tipo ................................................... 641
Caricabatterie wireless ........................ 501
Catene da neve..................................... 418
Chiave elettronica ................................ 142
Funzione di risparmio batteria .......... 164
Se la chiave elettronica non funziona cor-
rettamente ...................................... 623
Sostituzione della batteria................. 557
Chiavi
Accesso senza chiave ...... 145, 151, 161
Chiave elettronica ............................. 142
Chiave meccanica ............................ 142
Cicalino di avvertimento.................... 164
Funzione di risparmio batteria .......... 164
Interruttore power ............................. 251
Piastrina numero chiave ................... 142
Radiocomando a distanza ................ 143
Se la chiave elettronica non funziona cor-
rettamente ...................................... 623
Se si perdono le chiavi...................... 623
Sostituzione della batteria................. 557
Chiusura centralizzata
Porte laterali...................................... 145
Portellone posteriore......................... 149
Radiocomando a distanza ................ 143
Sistema di apertura/avviamento intelli-
gente .............................................. 161
Cicalini di avvertimento
ABS................................................... 578
Airbag ............................................... 578
Alta temperatura del refrigerante ...... 577
Avvertimento di avvicinamento ......... 322
Bassa pressione olio motore ............ 577
Cintura di sicurezza .......................... 580
Controllo guida-partenza .................. 579
Impianto frenante .............................. 576
LTA (Sistema di tracciamento della cor-
sia) ......................................... 306, 581
Mantenimento freni ........................... 584
Motore............................................... 578
PKSB (Freno di supporto al parcheggio)
....................................................... 582
