TOYOTA COROLLA HATCHBACK 2021 Návod na použití (in Czech)

339
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ

3404-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ

341
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ

3424-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ

343
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ

3444-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ

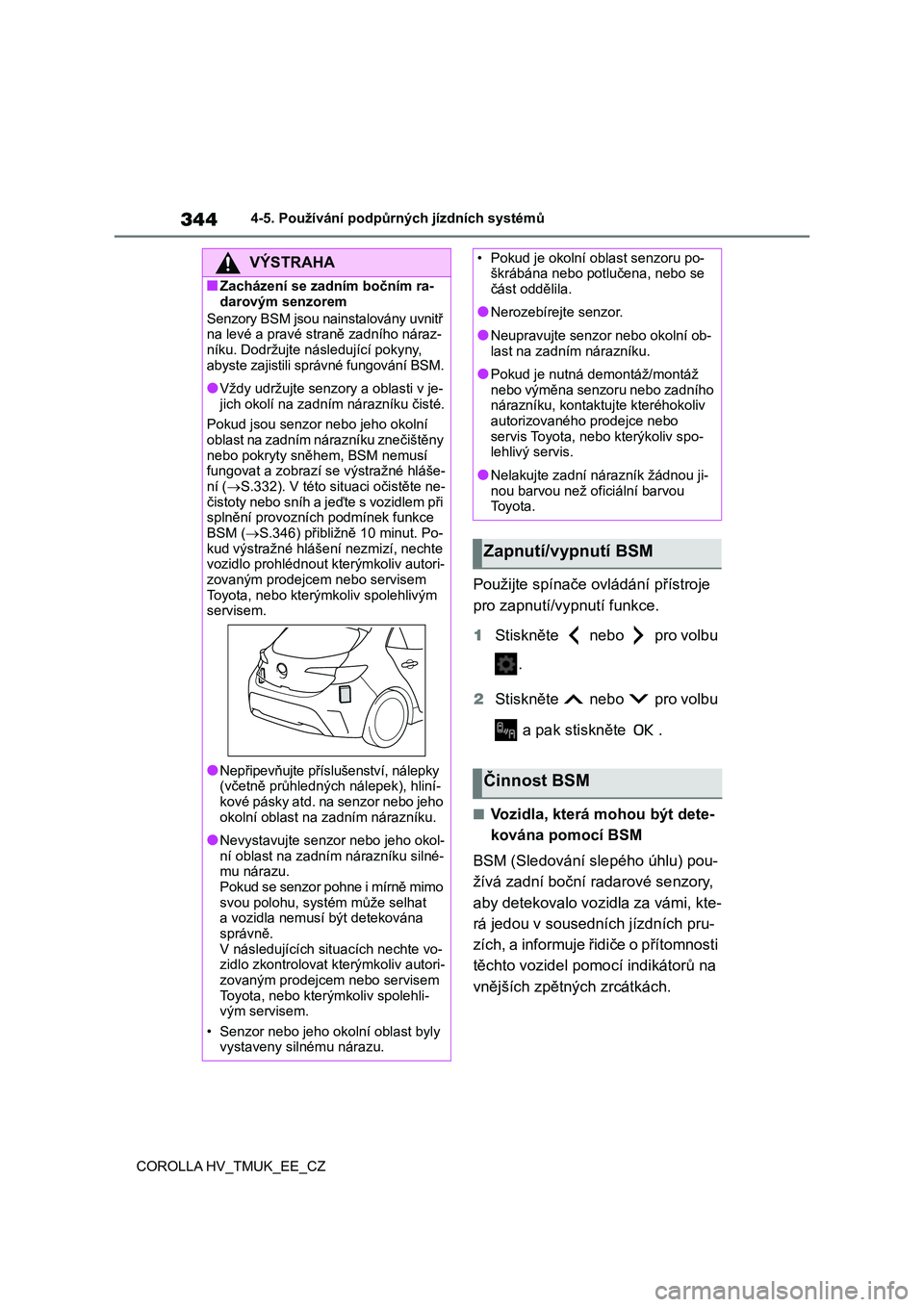

Použijte spínače ovládání přístroje
pro zapnutí/vypnutí funkce.
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
a pak stiskněte .
■Vozidla, která mohou být dete-
kována pomocí BSM
BSM (Sledování slepého úhlu) pou-
žívá zadní boční radarové senzory,
aby detekovalo vozidla za vámi, kte-
rá jedou v sousedních jízdních pru-
zích, a informuje řidiče o přítomnosti
těchto vozidel pomocí indikátorů na
vnějších zpětných zrcátkách.
VÝSTRAHA
■Zacházení se zadním bočním ra- darovým senzorem
Senzory BSM jsou nainstalovány uvnitř na levé a pravé straně zadního náraz-
níku. Dodržujte následující pokyny,
abyste zajistili správné fungování BSM.
●Vždy udržujte senz ory a oblasti v je- jich okolí na zadním nárazníku čisté.
Pokud jsou senzo r nebo jeho okolní
oblast na zadním nárazníku znečištěny
nebo pokryty sněhem, BSM nemusí fungovat a zobrazí se výstražné hláše-
ní ( S.332). V této situaci očistěte ne-
čistoty nebo sníh a jeďte s vozidlem při splnění provozních podmínek funkce
BSM ( S.346) přibližně 10 minut. Po-
kud výstražné hlášení nezmizí, nechte vozidlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
●Nepřipevňujte příslušenství, nálepky (včetně průhledných nálepek), hliní-
kové pásky atd. na senzor nebo jeho
okolní oblast na zadním nárazníku.
●Nevystavujte senzo r nebo jeho okol- ní oblast na zadním nárazníku silné-
mu nárazu.
Pokud se senzor pohne i mírně mimo svou polohu, systém může selhat
a vozidla nemusí být detekována
správně. V následujících sit uacích nechte vo-
zidlo zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo kter ýmkoliv spolehli-
vým servisem.
• Senzor nebo jeho okolní oblast byly vystaveny silnému nárazu.
• Pokud je okolní oblast senzoru po-
škrábána nebo potlučena, nebo se část oddělila.
●Nerozebírejte senzor.
●Neupravujte senzor nebo okolní ob-
last na zadním nárazníku.
●Pokud je nutná de montáž/montáž
nebo výměna senzoru nebo zadního nárazníku, kontaktujte kteréhokoliv
autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spo- lehlivý servis.
●Nelakujte zadní nárazník žádnou ji-
nou barvou než oficiální barvou
Toyota.
Zapnutí/vypnutí BSM
Činnost BSM

345
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ

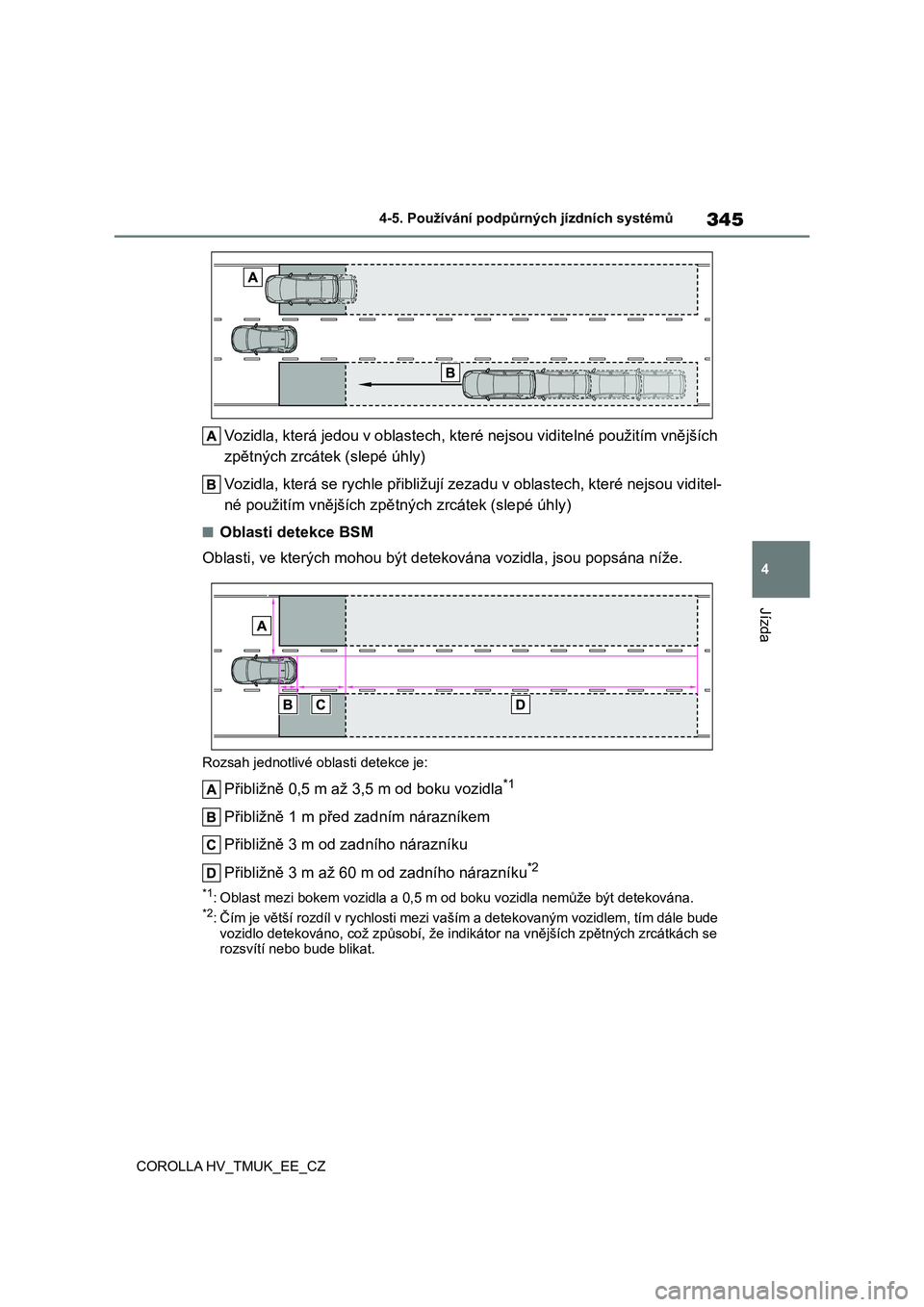

Vozidla, která jedou v oblastech, které nejsou viditelné použit ím vnějších
zpětných zrcátek (slepé úhly)
Vozidla, která se rychle přibližují zezadu v oblastech, které n ejsou viditel-
né použitím vnějších zpě tných zrcátek (slepé úhly)
■Oblasti detekce BSM
Oblasti, ve kterých mohou být det ekována vozidla, jsou popsána níže.
Rozsah jednotlivé oblasti detekce je:
Přibližně 0,5 m až 3,5 m od boku vozidla*1
Přibližně 1 m před zadním nárazníkem
Přibližně 3 m od zadního nárazníku
Přibližně 3 m až 60 m od zadního nárazníku*2
*1: Oblast mezi bokem vozidla a 0,5 m od boku vozidla nemůže být detekována.*2: Čím je větší rozdíl v rychlosti mezi vaším a detekovaným vozidlem, tím dále bude
vozidlo detekováno, co ž způsobí, že indikátor na vnějších zpětných zrcátkách se rozsvítí nebo bude blikat.

3464-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ

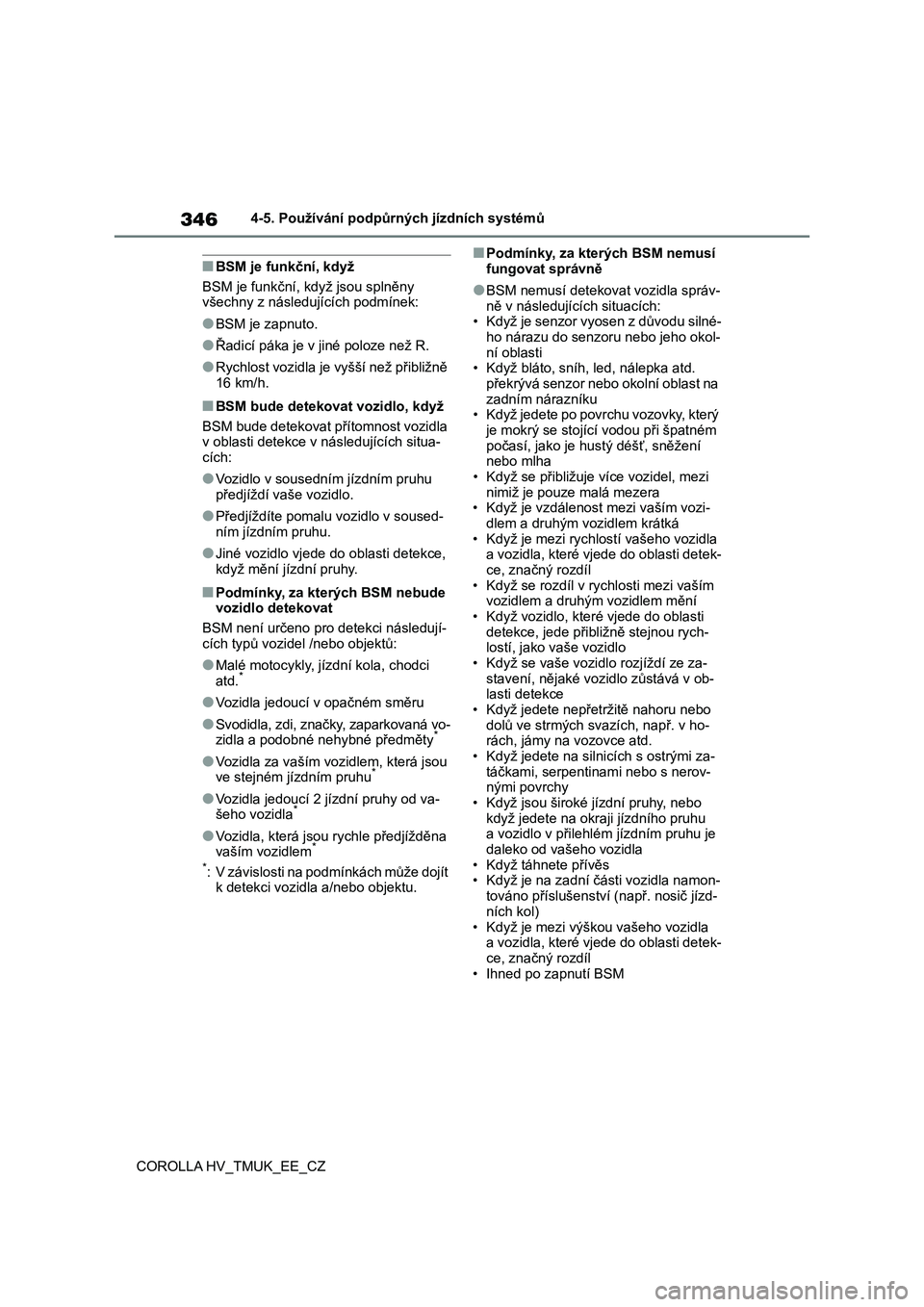

■BSM je funkční, když
BSM je funkční, když jsou splněny
všechny z následujících podmínek:
●BSM je zapnuto.
●Řadicí páka je v jiné poloze než R.
●Rychlost vozidla je vyšší než přibližně
16 km/h.
■BSM bude detekovat vozidlo, když
BSM bude detekovat přítomnost vozidla
v oblasti detekce v následujících situa-
cích:
●Vozidlo v sousedním jízdním pruhu
předjíždí vaše vozidlo.
●Předjíždíte pomalu vozidlo v soused-
ním jízdním pruhu.
●Jiné vozidlo vjede do oblasti detekce,
když mění jízdní pruhy.
■Podmínky, za kterých BSM nebude
vozidlo detekovat
BSM není určeno pro detekci následují-
cích typů vozidel /nebo objektů:
●Malé motocykly, jízdní kola, chodci
atd.*
●Vozidla jedoucí v opačném směru
●Svodidla, zdi, značky, zaparkovaná vo-
zidla a podobné nehybné předměty*
●Vozidla za vaším vozidlem, která jsou
ve stejném jízdním pruhu*
●Vozidla jedoucí 2 jízdní pruhy od va-
šeho vozidla*
●Vozidla, která jsou rychle předjížděna
vaším vozidlem*
*
: V závislosti na podmínkách může dojít
k detekci vozidla a/nebo objektu.
■Podmínky, za kterých BSM nemusí
fungovat správně
●BSM nemusí detekovat vozidla správ-
ně v následujících situacích:
• Když je senzor vyosen z důvodu silné-
ho nárazu do senzoru nebo jeho okol-
ní oblasti
• Když bláto, sníh, led, nálepka atd.
překrývá senzor nebo okolní oblast na
zadním nárazníku
• Když jedete po povrchu vozovky, který
je mokrý se stojící vodou při špatném
počasí, jako je hustý déšť, sněžení
nebo mlha
• Když se přibližuje více vozidel, mezi
nimiž je pouze malá mezera
• Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je mezi rychlostí vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
• Když se rozdíl v rychlosti mezi vaším
vozidlem a druhým vozidlem mění
• Když vozidlo, které vjede do oblasti
detekce, jede přibližně stejnou rych-
lostí, jako vaše vozidlo
• Když se vaše vozidlo rozjíždí ze za-
stavení, nějaké vozidlo zůstává v ob-
lasti detekce
• Když jedete nepřetržitě nahoru nebo
dolů ve strmých svazích, např. v ho-
rách, jámy na vozovce atd.
• Když jedete na silnicích s ostrými za-
táčkami, serpentinami nebo s nerov-
nými povrchy
• Když jsou široké jízdní pruhy, nebo
když jedete na okraji jízdního pruhu
a vozidlo v přilehlém jízdním pruhu je
daleko od vašeho vozidla
• Když táhnete přívěs
• Když je na zadní části vozidla namon-
továno příslušenství (např. nosič jízd-
ních kol)
• Když je mezi výškou vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
• Ihned po zapnutí BSM

347
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ

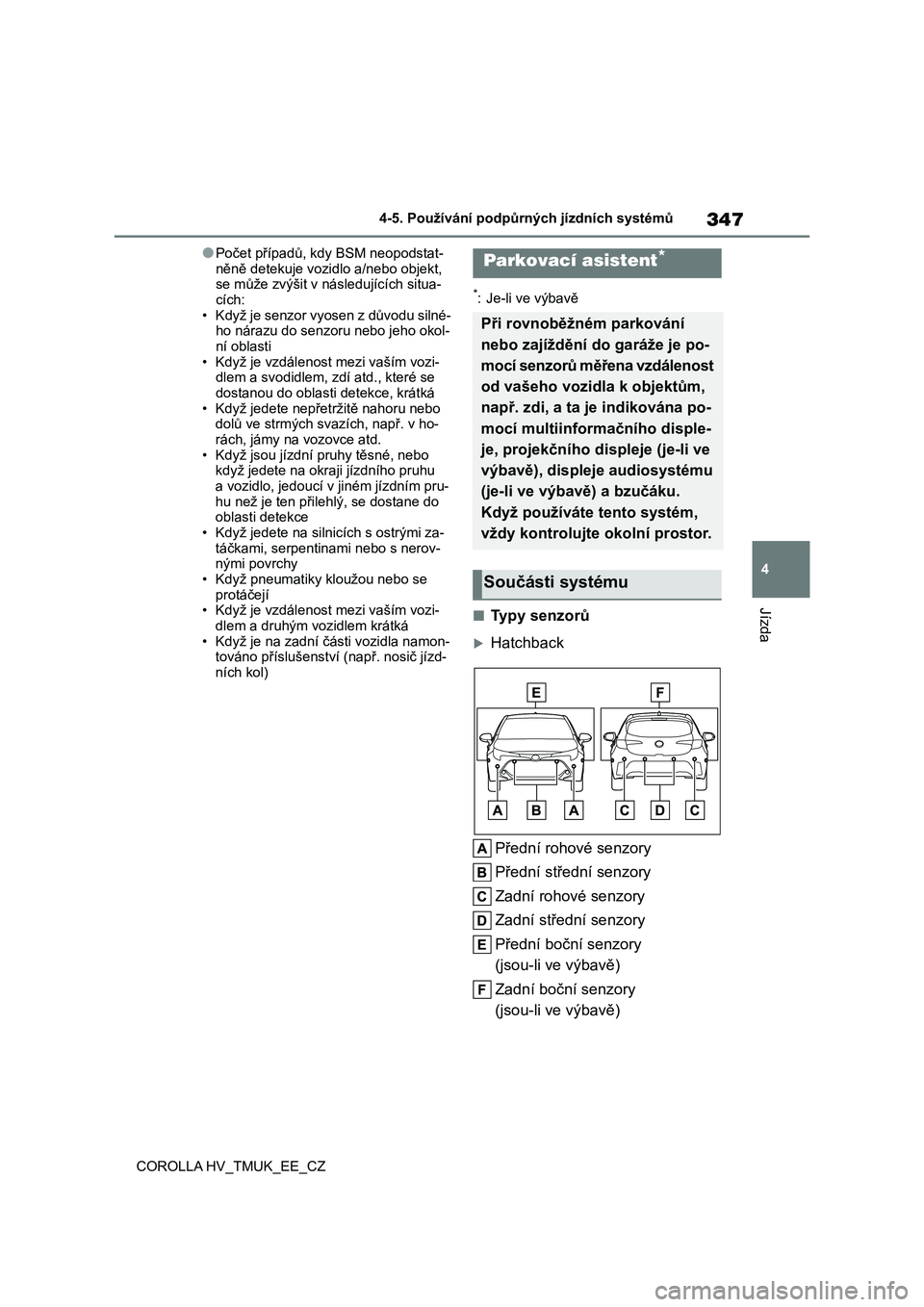

●Počet případů, kdy BSM neopodstat-
něně detekuje vozidlo a/nebo objekt, se může zvýšit v nás ledujících situa-
cích:
• Když je senzor vyosen z důvodu silné- ho nárazu do senzoru nebo jeho okol-
ní oblasti
• Když je vzdálenost mezi vaším vozi- dlem a svodidlem, zdí atd., které se
dostanou do oblasti detekce, krátká
• Když jedete nepřet ržitě nahoru nebo dolů ve strmých sva zích, např. v ho-
rách, jámy na vozovce atd.
• Když jsou jízdní pruhy těsné, nebo když jedete na okraji jízdního pruhu
a vozidlo, jedoucí v jiném jízdním pru-
hu než je ten přile hlý, se dostane do oblasti detekce
• Když jedete na siln icích s ostrými za-
táčkami, serpentinami nebo s nerov- nými povrchy
• Když pneumatiky kloužou nebo se
protáčejí • Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je na zadní čá sti vozidla namon- továno příslušenství (např. nosič jízd-
ních kol)
*: Je-li ve výbavě
■Ty p y s e n z o r ů
Hatchback
Přední rohové senzory
Přední střední senzory
Zadní rohové senzory
Zadní střední senzory
Přední boční senzory
(jsou-li ve výbavě)
Zadní boční senzory
(jsou-li ve výbavě)
Parkovací asistent*
Při rovnoběžném parkování
nebo zajíždění do garáže je po-
mocí senzorů měřena vzdálenost
od vašeho vozidla k objektům,
např. zdi, a ta je indikována po-
mocí multiinformačního disple-
je, projekčního di spleje (je-li ve
výbavě), displeje audiosystému
(je-li ve výbavě) a bzučáku.
Když používáte t ento systém,
vždy kontrolujte okolní prostor.
Součásti systému

3484-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ

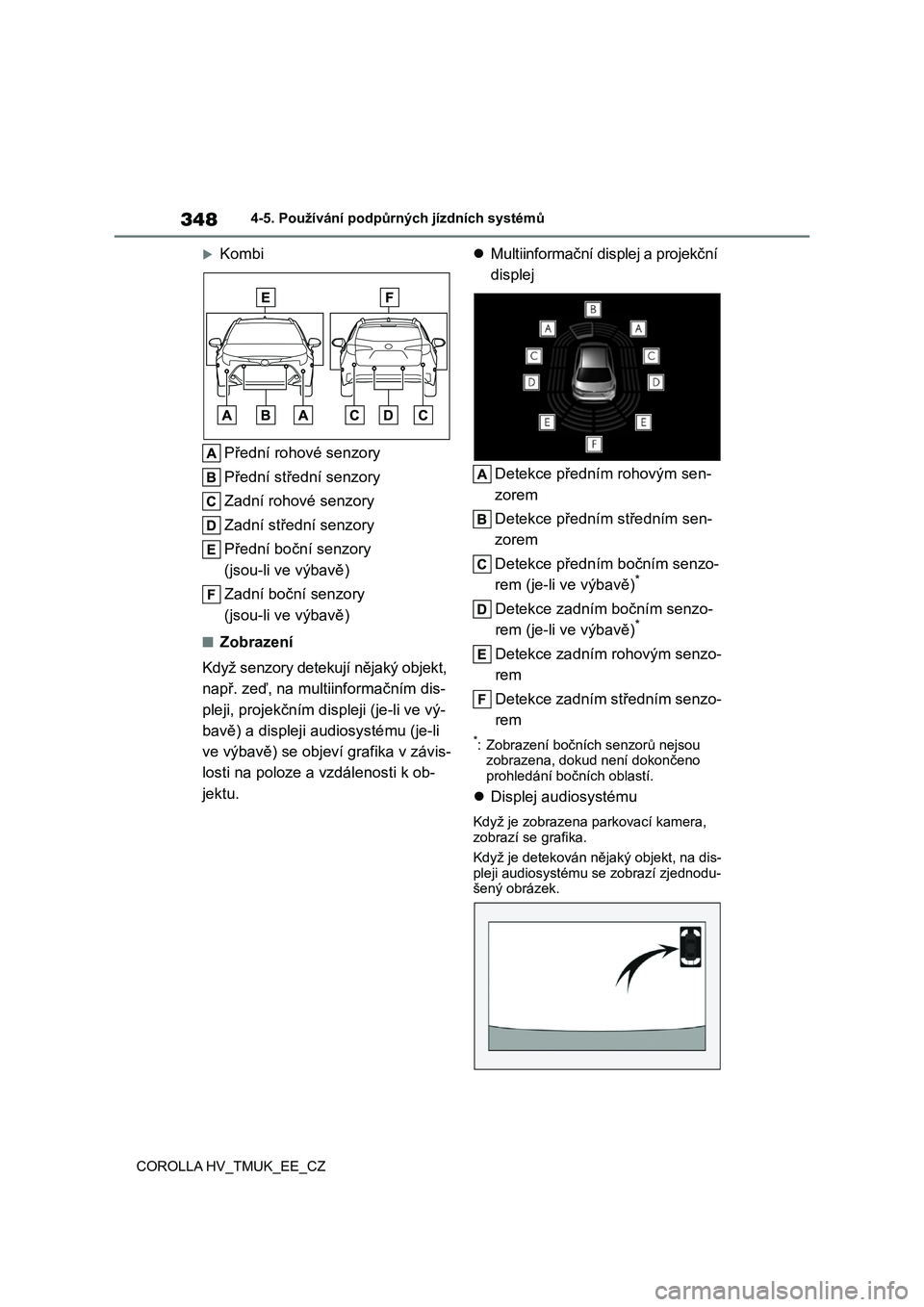

Kombi
Přední rohové senzory
Přední střední senzory
Zadní rohové senzory
Zadní střední senzory
Přední boční senzory
(jsou-li ve výbavě)
Zadní boční senzory
(jsou-li ve výbavě)
■Zobrazení
Když senzory detekují nějaký objekt,
např. zeď, na multiinformačním dis-
pleji, projekčním dis pleji (je-li ve vý-
bavě) a displeji audiosystému (je-li
ve výbavě) se objeví grafika v závis-
losti na poloze a vzdálenosti k ob-
jektu.
 Multiinformační displej a projekční
displej
Detekce předním rohovým sen-
zorem
Detekce předním středním sen-
zorem
Detekce předním bočním senzo-
rem (je-li ve výbavě)*
Detekce zadním bočním senzo-
rem (je-li ve výbavě)*
Detekce zadním rohovým senzo-
rem
Detekce zadním středním senzo-
rem
*: Zobrazení bočních senzorů nejsou zobrazena, dokud není dokončeno
prohledání bočních oblastí.
 Displej audiosystému
Když je zobrazena parkovací kamera, zobrazí se grafika.
Když je detekován nějaký objekt, na dis-
pleji audiosystému se zobrazí zjednodu- šený obrázek.
