TOYOTA COROLLA HATCHBACK 2021 Návod na použití (in Czech)

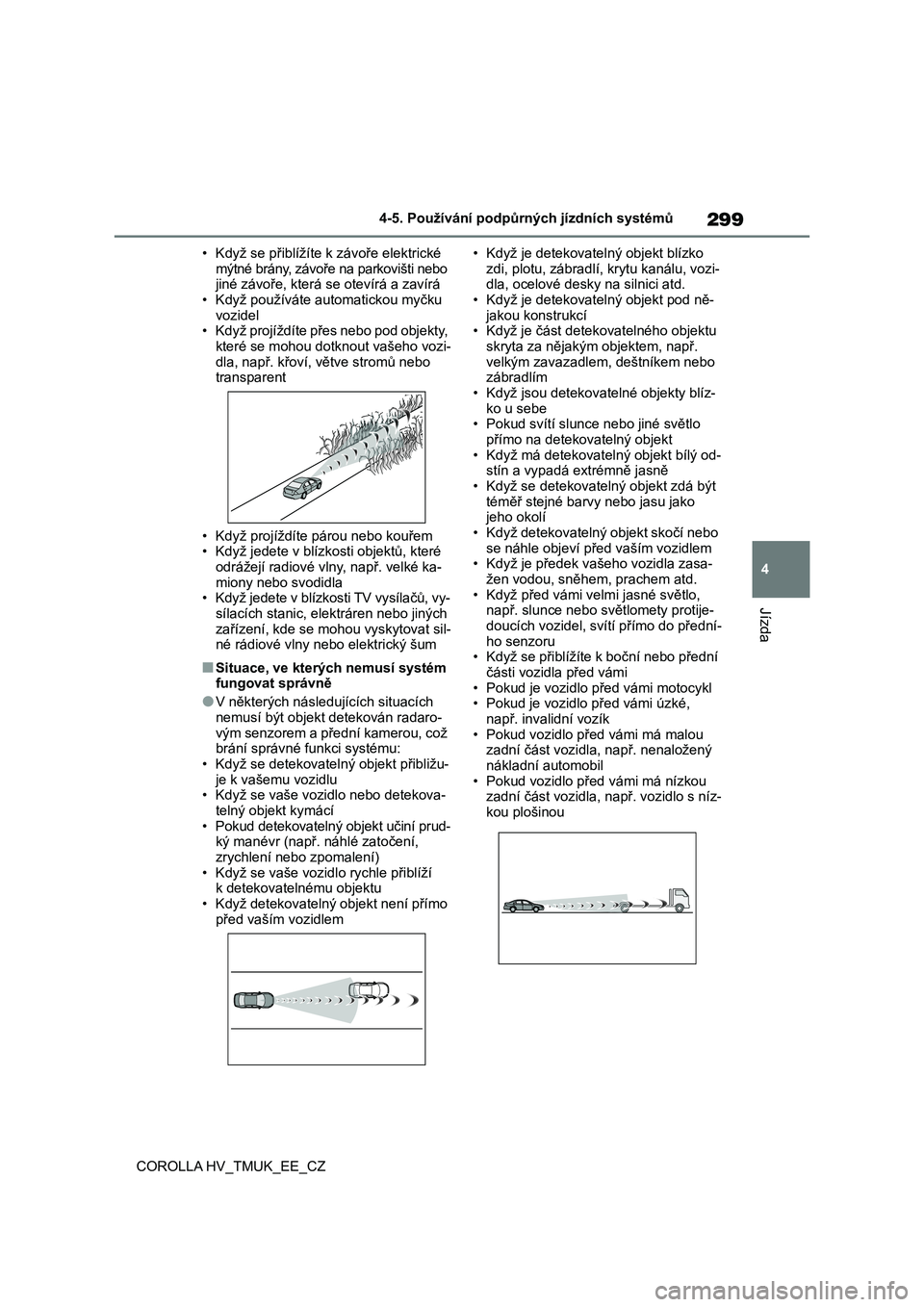

299
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ
• Když se přiblížíte k závoře elektrické
mýtné brány, závoře na parkovišti nebo jiné závoře, která se otevírá a zavírá
• Když používáte aut omatickou myčku
vozidel • Když projíždíte přes nebo pod objekty,
které se mohou dotk nout vašeho vozi-
dla, např. křoví, větve stromů nebo transparent
• Když projíždíte párou nebo kouřem
• Když jedete v blízko sti objektů, které odrážejí radiové vlny, např. velké ka-
miony nebo svodidla
• Když jedete v blízk osti TV vysílačů, vy- sílacích stanic, ele ktráren nebo jiných
zařízení, kde se mohou vyskytovat sil-
né rádiové vlny nebo elektrický šum
■Situace, ve kterých nemusí systém fungovat správně
●V některých následujících situacích
nemusí být objekt detekován radaro-
vým senzorem a přední kamerou, což brání správné funkci systému:
• Když se detekovatel ný objekt přibližu-
je k vašemu vozidlu • Když se vaše vozidlo nebo detekova-
telný objekt kymácí
• Pokud detekovatelný objekt učiní prud- ký manévr (např. náhlé zatočení,
zrychlení nebo zpomalení)
• Když se vaše vozidl o rychle přiblíží k detekovatelnému objektu
• Když detekovatelný objekt není přímo
před vaším vozidlem
• Když je detekovatel ný objekt blízko
zdi, plotu, záb radlí, krytu kanálu, vozi- dla, ocelové de sky na silnici atd.
• Když je detekovat elný objekt pod ně-
jakou konstrukcí • Když je část detekovatelného objektu
skryta za nějakým o bjektem, např.
velkým zavazadlem, deštníkem nebo zábradlím
• Když jsou detekovatelné objekty blíz-
ko u sebe • Pokud svítí slunce nebo jiné světlo
přímo na detekovatelný objekt
• Když má detekovatelný objekt bílý od- stín a vypadá extrémně jasně
• Když se detekovatelný objekt zdá být
téměř stejné barvy nebo jasu jako jeho okolí
• Když detekovatelný objekt skočí nebo
se náhle objeví před vaším vozidlem • Když je předek va šeho vozidla zasa-
žen vodou, sněhem, prachem atd.
• Když před vámi vel mi jasné světlo, např. slunce nebo světlomety protije-
doucích vozidel, svítí přímo do přední-
ho senzoru • Když se přiblížíte k boční nebo přední
části vozidla před vámi
• Pokud je vozidlo p řed vámi motocykl • Pokud je vozidlo před vámi úzké,
např. invalidní vozík
• Pokud vozidlo před vámi má malou zadní část vozidla, např. nenaložený
nákladní automobil
• Pokud vozidlo před vámi má nízkou zadní část vozidla, např. vozidlo s níz-
kou plošinou

3004-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ
• Pokud má vozidlo vpředu extrémně
vysokou světlou výšku
• Pokud vozidlo vpředu veze náklad,
který přesahuje přes jeho zadní ná- razník
• Pokud je vozidlo před vámi nepravi-
delně tvarované, např. traktor nebo postranní vozík
• Pokud je vozidlo před vámi dětské
kolo, jízdní kolo, k teré převáží velký náklad, jízdní kolo vezoucí více než
jednu osobu nebo zv láštně tvarované
jízdní kolo (kolo s dětskou sedačkou, tandemové kolo atd.)
• Pokud je výška chodce nebo jedoucí-
ho cyklisty před vámi menší než při- bližně 1 m, nebo vyšš í než přibližně
2 m
• Pokud chodec/cyklista nosí přesahují- cí oděv (plášť, dlouhá sukně atd.), kte-
ré zakrývají jejich siluetu
• Pokud je chodec skloněn dopředu nebo dřepí, nebo je cyklista skloněn
dopředu
• Když se chodec/cyklista pohybuje rychle
• Pokud chodec tlačí kočárek, kolečko-
vé křeslo, jízdní kolo nebo jiné vozidlo • Když jedete v nepříznivém počasí,
např. při prudkém dešti, mlze, sněžení
nebo písečné bouři • Když projíždíte párou nebo kouřem
• Když je okolní obla st tmavá, např. při
svítání nebo při soumraku, nebo v noci nebo v tunelu, čímž se detekovatelný
objekt zdá být téměř stejné barvy jako
jeho okolí
• Když jedete místem, kde se rychle mění jas okolí, např. vjezd nebo vý-
jezd tunelu
• Poté, co byl nastartován hybridní sys- tém, vozidlo po určitou dobu nejelo
• Když odbočujete vlevo/vpravo a něko-
lik sekund po odbočení vlevo/vpravo • Když jedete zatáčko u a několik sekund
po projetí zatáčky
• Pokud je vaše vozidlo ve smyku • Pokud je přední část vozidla zvednuta
nebo snížena
• Pokud jsou kola vychýlena
• Pokud lišta stěrače blokuje přední ka-
meru • Vozidlo jede extré mně vysokými rych-
lostmi
• Když jedete do kopce • Pokud jsou radarový senzor nebo
přední kamera vychýleny
●V některých následujících situacích
nemusí být dosaženo dostatečné
brzdné síly, což brání správné činnosti systému:
• Pokud brzdové fu nkce nemohou fun-
govat v jejich plném rozsahu, např., když jsou brzdové součásti extrémně
chladné, extrémně horké nebo mokré
• Pokud není vozidlo řádně udržováno (brzdy nebo pneuma tiky jsou nadměr-
ně opotřebované, nes právný tlak huš-
tění pneumatik atd.) • Když vozidlo jede po štěrkové silnicí
nebo jiném kluzkém povrchu
■Pokud je vypnuto VSC
●Pokud je vypnuto VSC ( S.405),
budou zrušeny také funkce předkoliz-
ního brzdového asis tenta a předkoliz- ního brzdění.
●Výstražná kontrolk a PCS se rozsvítí
a na multiinformačním displeji se zob- razí "VSC vypnuto. Předkolizní brzdo-
vý systém není k dispozici".

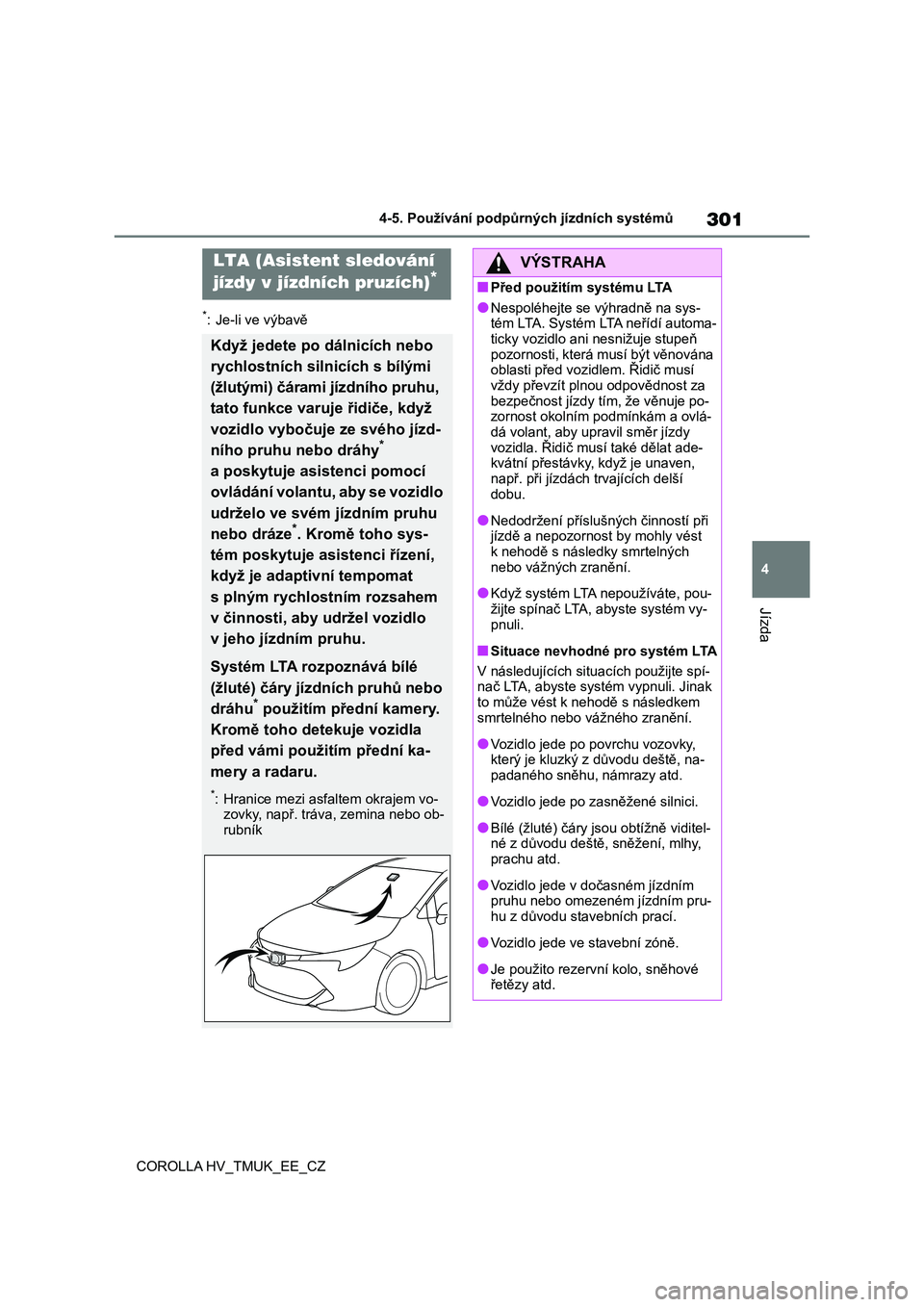

301
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ
*: Je-li ve výbavě
LTA (Asistent sledování
jízdy v jízdních pruzích)*
Když jedete po dálnicích nebo
rychlostních silnicích s bílými
(žlutými) čárami jízdního pruhu,
tato funkce varuje řidiče, když
vozidlo vybočuje ze svého jízd-
ního pruhu nebo dráhy*
a poskytuje asistenci pomocí
ovládání volantu, aby se vozidlo
udrželo ve svém jízdním pruhu
nebo dráze*. Kromě toho sys-
tém poskytuje asi stenci řízení,
když je adaptivní tempomat
s plným rychlostním rozsahem
v činnosti, aby udržel vozidlo
v jeho jízdním pruhu.
Systém LTA rozpoznává bílé
(žluté) čáry jízdních pruhů nebo
dráhu* použitím přední kamery.
Kromě toho detekuje vozidla
před vámi použitím přední ka-
mery a radaru.
*: Hranice mezi asfaltem okrajem vo-
zovky, např. tráva, zemina nebo ob-
rubník
VÝSTRAHA
■Před použitím systému LTA
●Nespoléhejte se výhradně na sys-
tém LTA. Systém LTA neřídí automa- ticky vozidlo ani nesnižuje stupeň
pozornosti, která musí být věnována
oblasti před vozidlem. Řidič musí vždy převzít plnou odpovědnost za
bezpečnost jízdy tím, že věnuje po-
zornost okolním po dmínkám a ovlá-
dá volant, aby upravil směr jízdy vozidla. Řidič musí také dělat ade-
kvátní přestávky , když je unaven,
např. při jízdách trvajících delší dobu.
●Nedodržení příslušných činností při jízdě a nepozornost by mohly vést
k nehodě s následky smrtelných
nebo vážných zranění.
●Když systém LTA nepoužíváte, pou-
žijte spínač LTA, abyste systém vy- pnuli.
■Situace nevhodné pro systém LTA
V následujících situac ích použijte spí-
nač LTA, abyste syst ém vypnuli. Jinak
to může vést k nehodě s následkem smrtelného nebo vá žného zranění.
●Vozidlo jede po povrchu vozovky, který je kluzký z důvodu deště, na-
padaného sněhu, námrazy atd.
●Vozidlo jede po zasněžené silnici.
●Bílé (žluté) čáry js ou obtížně viditel- né z důvodu deště, sněžení, mlhy,
prachu atd.
●Vozidlo jede v dočasném jízdním
pruhu nebo omezené m jízdním pru-
hu z důvodu stavebních prací.
●Vozidlo jede ve stavební zóně.
●Je použito rezervn í kolo, sněhové
řetězy atd.

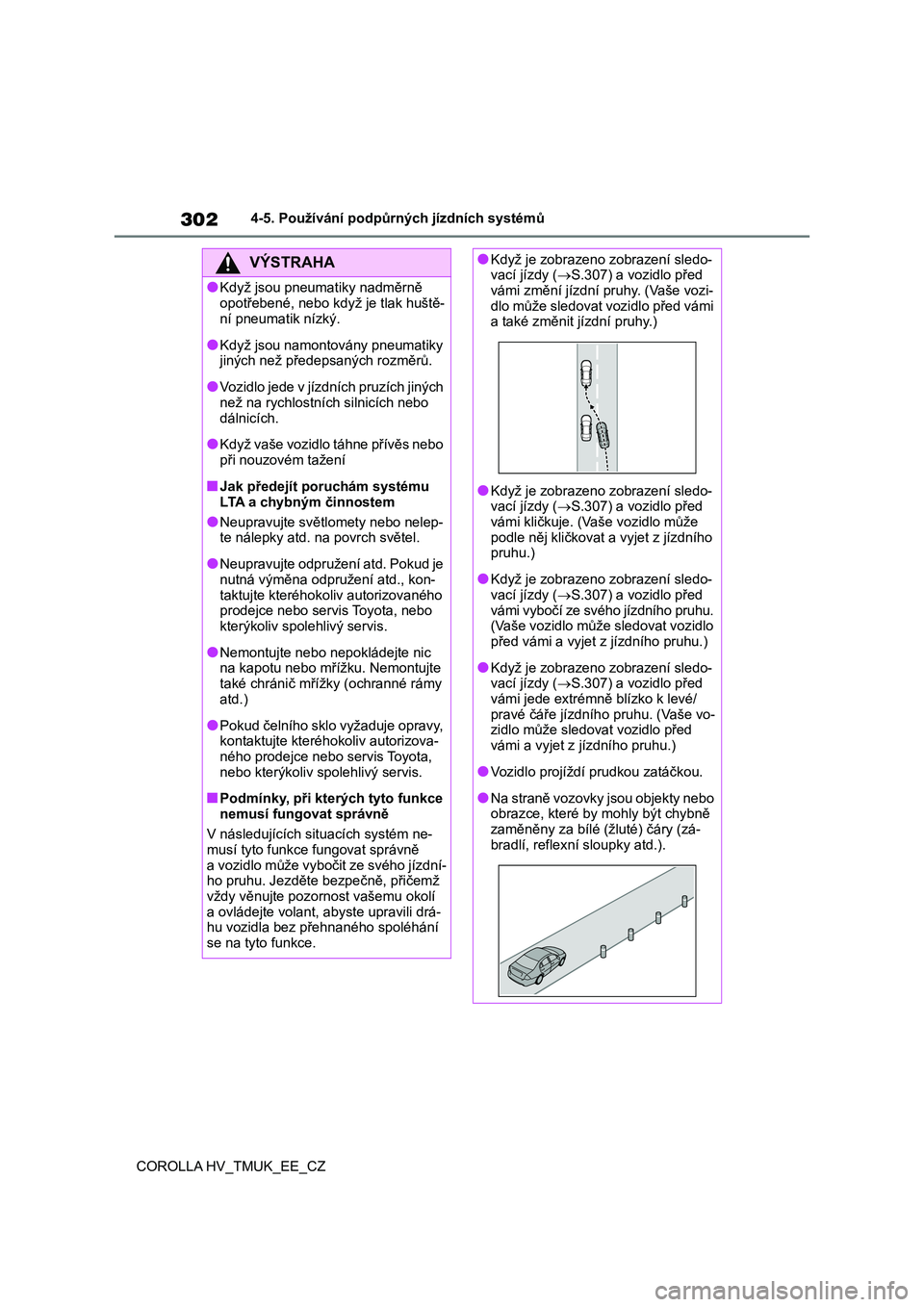

3024-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ
VÝSTRAHA
●Když jsou pneumatiky nadměrně
opotřebené, nebo když je tlak huště-
ní pneumatik nízký.
●Když jsou namontovány pneumatiky
jiných než předepsaných rozměrů.
●Vozidlo jede v jízdních pruzích jiných
než na rychlostních silnicích nebo
dálnicích.
●Když vaše vozidlo táhne přívěs nebo
při nouzovém tažení
■Jak předejít poruchám systému
LTA a chybným činnostem
●Neupravujte světl omety nebo nelep-
te nálepky atd. na povrch světel.
●Neupravujte odpružení atd. Pokud je
nutná výměna odpružení atd., kon-
taktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
●Nemontujte nebo nepokládejte nic
na kapotu nebo mřížku. Nemontujte
také chránič mřížky (ochranné rámy atd.)
●Pokud čelního sklo vyžaduje opravy, kontaktujte kteréh okoliv autorizova-
ného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
■Podmínky, při kterých tyto funkce
nemusí fungovat správně
V následujících situacích systém ne-
musí tyto funkce fungovat správně
a vozidlo může vybočit ze svého jízdní- ho pruhu. Jezděte bezpečně, přičemž
vždy věnujte pozornost vašemu okolí
a ovládejte volant, abyste upravili drá- hu vozidla bez přehnaného spoléhání
se na tyto funkce.
●Když je zobrazeno zobrazení sledo- vací jízdy ( S.307) a vozidlo před
vámi změní jízdní pruhy. (Vaše vozi-
dlo může sledovat vozidlo před vámi a také změnit jízdní pruhy.)
●Když je zobrazeno zobrazení sledo-vací jízdy ( S.307) a vozidlo před
vámi kličkuje. (Vaš e vozidlo může
podle něj kličkovat a vyjet z jízdního pruhu.)
●Když je zobrazeno zobrazení sledo-vací jízdy ( S.307) a vozidlo před
vámi vybočí ze svého jízdního pruhu.
(Vaše vozidlo může sledovat vozidlo před vámi a vyjet z jízdního pruhu.)
●Když je zobrazeno zobrazení sledo-vací jízdy ( S.307) a vozidlo před
vámi jede extrémně blízko k levé/
pravé čáře jízdníh o pruhu. (Vaše vo- zidlo může sledovat vozidlo před
vámi a vyjet z jízdního pruhu.)
●Vozidlo projíždí prudkou zatáčkou.
●Na straně vozovky jsou objekty nebo obrazce, které by mohly být chybně
zaměněny za bílé (žluté) čáry (zá-
bradlí, reflexní sloupky atd.).

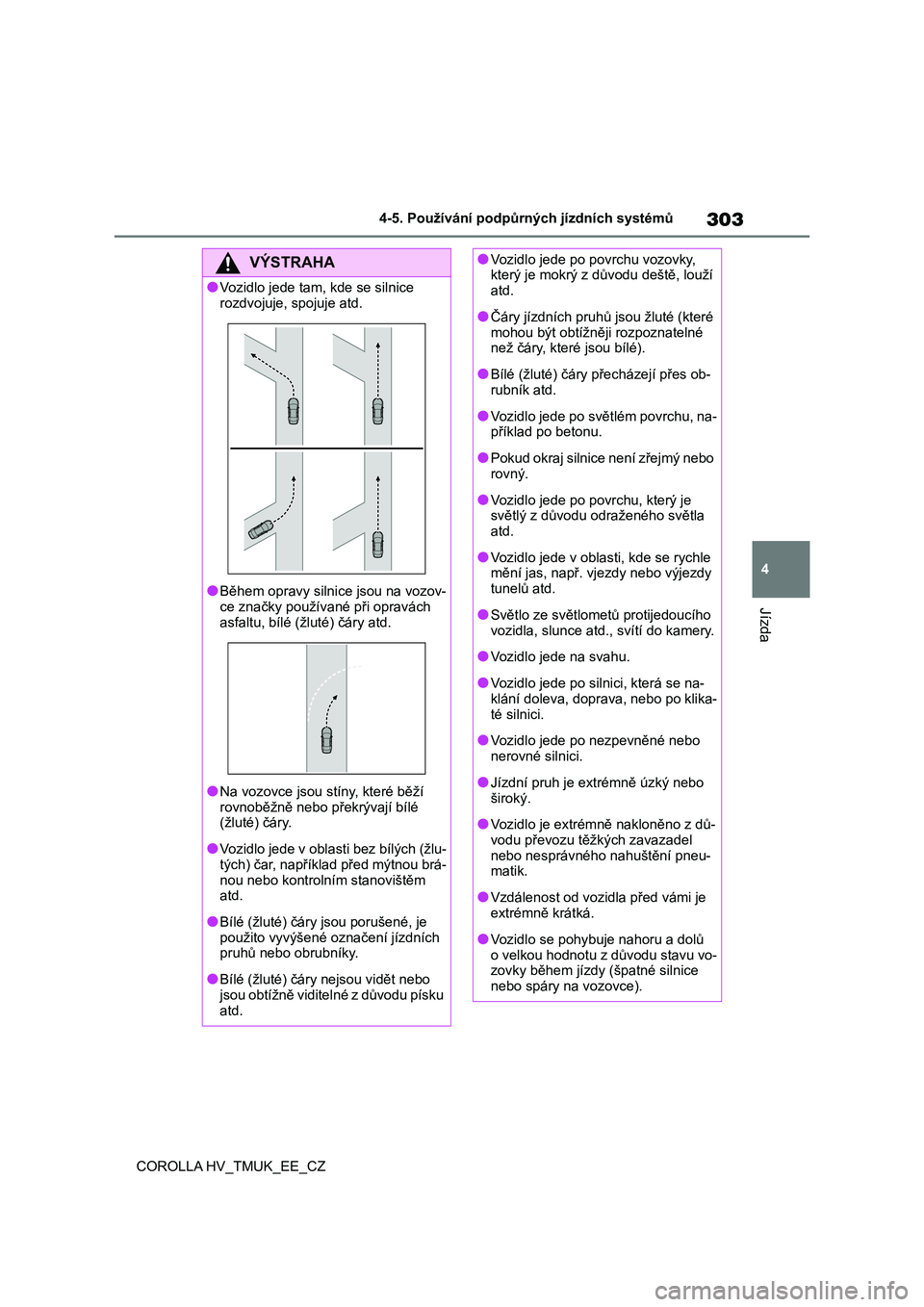

303
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ
VÝSTRAHA
●Vozidlo jede tam, kde se silnice
rozdvojuje, spojuje atd.
●Během opravy silnic e jsou na vozov-
ce značky používa né při opravách
asfaltu, bílé (žluté) čáry atd.
●Na vozovce jsou stíny, které běží
rovnoběžně nebo př ekrývají bílé (žluté) čáry.
●Vozidlo jede v oblasti bez bílých (žlu-tých) čar, například před mýtnou brá-
nou nebo kontrolním stanovištěm
atd.
●Bílé (žluté) čáry jsou porušené, je
použito vyvýšené označení jízdních pruhů nebo obrubníky.
●Bílé (žluté) čáry nejsou vidět nebo jsou obtížně viditelné z důvodu písku
atd.
●Vozidlo jede po povrchu vozovky, který je mokrý z d ůvodu deště, louží
atd.
●Čáry jízdních pruhů jsou žluté (které
mohou být obtížněj i rozpoznatelné
než čáry, které jsou bílé).
●Bílé (žluté) čáry přecházejí přes ob-
rubník atd.
●Vozidlo jede po světlém povrchu, na-
příklad po betonu.
●Pokud okraj silnice není zřejmý nebo
rovný.
●Vozidlo jede po povrchu, který je
světlý z důvodu odraženého světla atd.
●Vozidlo jede v oblas ti, kde se rychle mění jas, např. vjezdy nebo výjezdy
tunelů atd.
●Světlo ze světlom etů protijedoucího
vozidla, slunce atd ., svítí do kamery.
●Vozidlo jede na svahu.
●Vozidlo jede po silnici, která se na- klání doleva, doprava, nebo po klika-
té silnici.
●Vozidlo jede po nezpevněné nebo
nerovné silnici.
●Jízdní pruh je e xtrémně úzký nebo
široký.
●Vozidlo je extrémně nakloněno z dů-
vodu převozu těžkých zavazadel
nebo nesprávného nahuštění pneu- matik.
●Vzdálenost od vozidl a před vámi je extrémně krátká.
●Vozidlo se pohybuje nahoru a dolů
o velkou hodnotu z důvodu stavu vo- zovky během jízdy (špatné silnice
nebo spáry na vozovce).

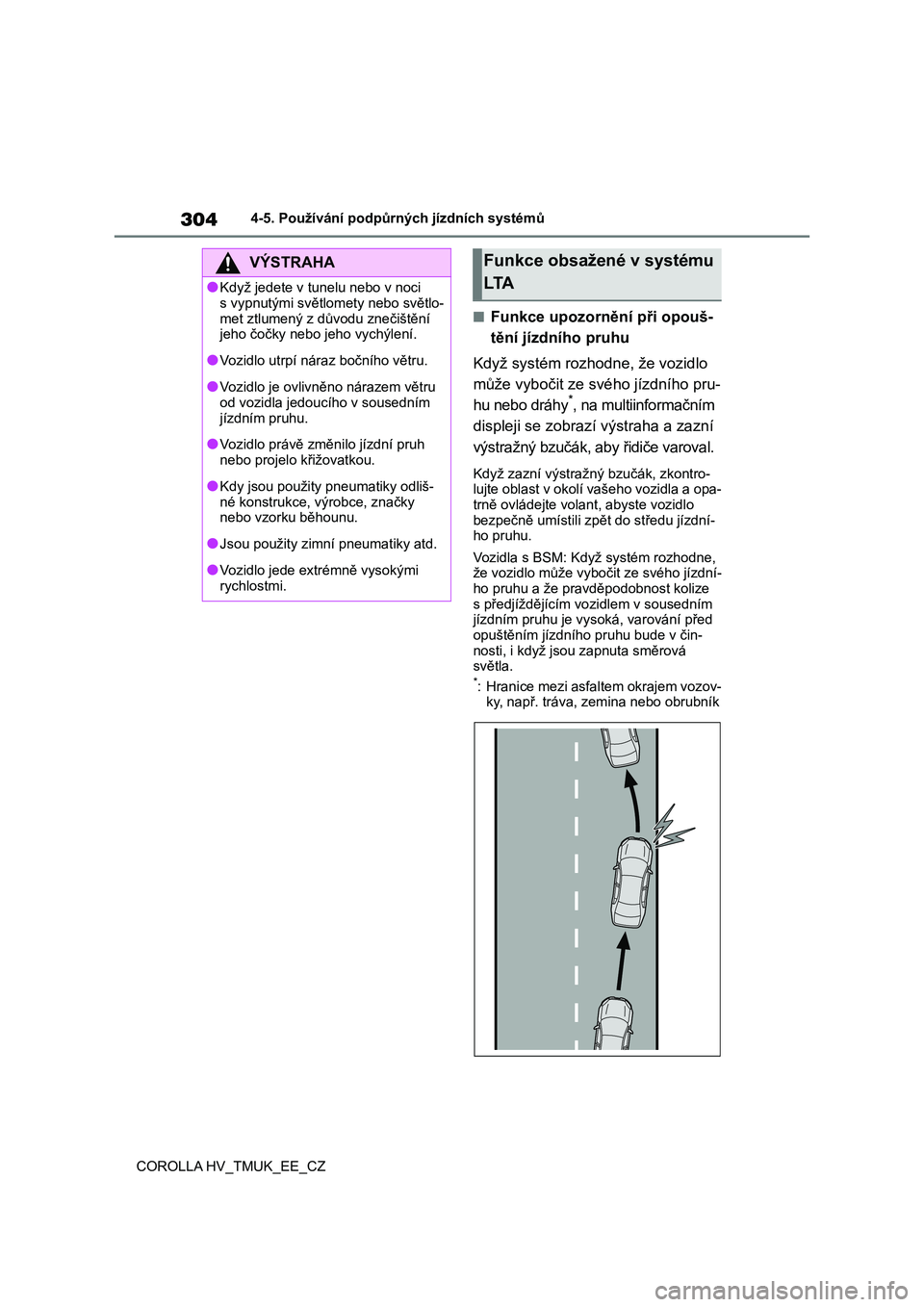

3044-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ
■Funkce upozornění při opouš-
tění jízdního pruhu
Když systém rozhod ne, že vozidlo
může vybočit ze svého jízdního pru-
hu nebo dráhy*, na multiinformačním
displeji se zobrazí výstraha a zazní
výstražný bzučák, aby řidiče varoval.
Když zazní výstražný bzučák, zkontro- lujte oblast v okolí vašeho vozidla a opa-
trně ovládejte volant, abyste vozidlo
bezpečně umístili z pět do středu jízdní- ho pruhu.
Vozidla s BSM: Když systém rozhodne, že vozidlo může vybočit ze svého jízdní-
ho pruhu a že pravděpodobnost kolize
s předjíždějícím vo zidlem v sousedním jízdním pruhu je vyso ká, varování před
opuštěním jízdního pruhu bude v čin-
nosti, i když jsou zapnuta směrová světla.*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, zemina nebo obrubník
VÝSTRAHA
●Když jedete v tune lu nebo v noci
s vypnutými světlom ety nebo světlo-
met ztlumený z důvodu znečištění jeho čočky nebo jeho vychýlení.
●Vozidlo utrpí náraz bočního větru.
●Vozidlo je ovlivněno nárazem větru
od vozidla jedoucího v sousedním
jízdním pruhu.
●Vozidlo právě změnilo jízdní pruh
nebo projelo křižovatkou.
●Kdy jsou použity pneumatiky odliš-
né konstrukce, výrobce, značky nebo vzorku běhounu.
●Jsou použity zimn í pneumatiky atd.
●Vozidlo jede extrémně vysokými
rychlostmi.
Funkce obsažené v systému
LTA

305
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ

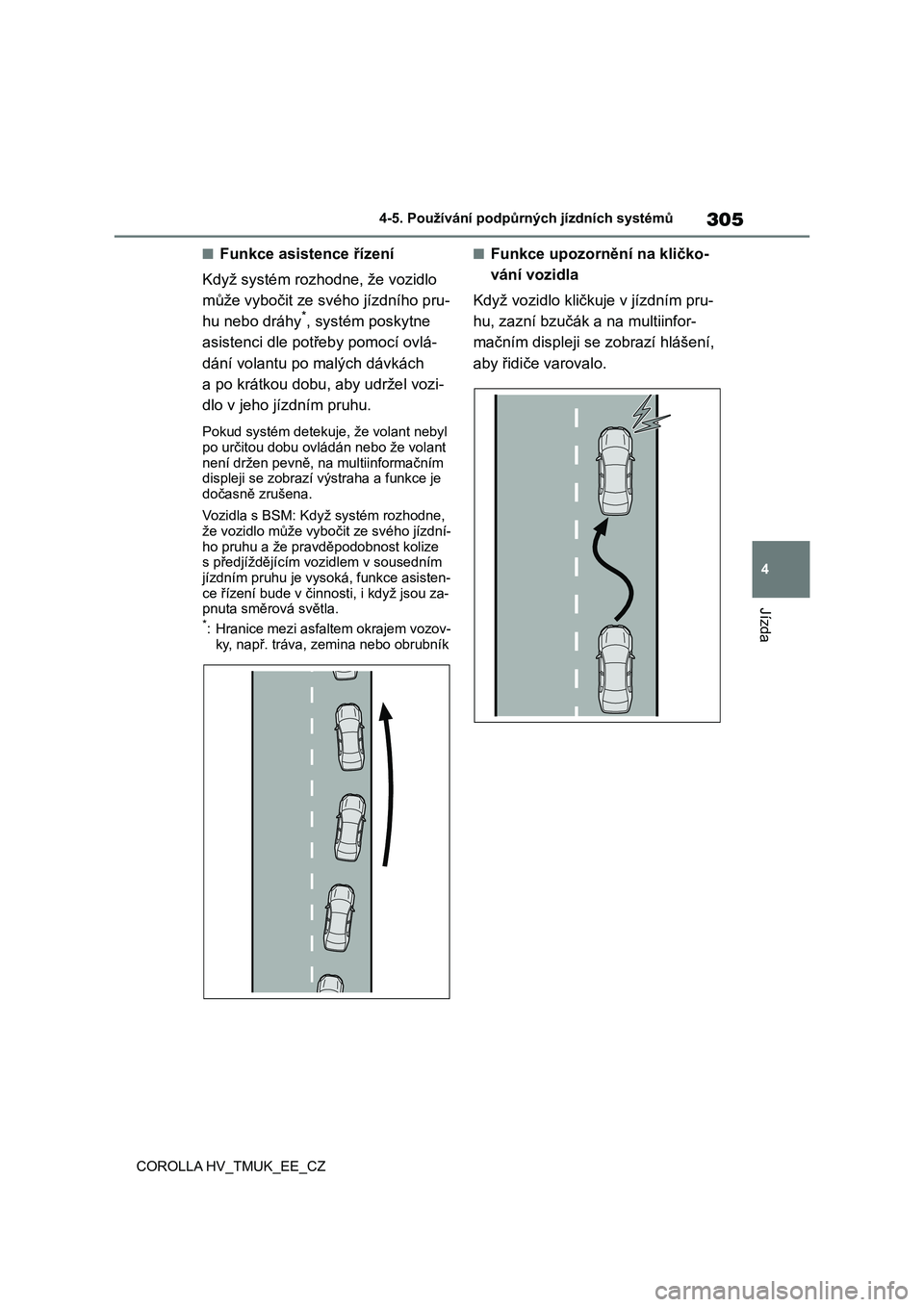

■Funkce asistence řízení
Když systém rozhodne, že vozidlo
může vybočit ze svého jízdního pru-
hu nebo dráhy*, systém poskytne
asistenci dle potřeby pomocí ovlá-
dání volantu po ma lých dávkách
a po krátkou dobu, a by udržel vozi-
dlo v jeho jízdním pruhu.
Pokud systém detekuje, že volant nebyl po určitou dobu ovlá dán nebo že volant
není držen pevně, na multiinformačním
displeji se zobrazí výstraha a funkce je dočasně zrušena.
Vozidla s BSM: Když systém rozhodne, že vozidlo může vybočit ze svého jízdní-
ho pruhu a že pravděpodobnost kolize
s předjíždějícím voz idlem v sousedním jízdním pruhu je vys oká, funkce asisten-
ce řízení bude v činnosti, i když jsou za-
pnuta směrová světla.*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, z emina nebo obrubník
■Funkce upozornění na kličko-
vání vozidla
Když vozidlo kličkuje v jízdním pru-
hu, zazní bzučák a na multiinfor-
mačním displeji se zobrazí hlášení,
aby řidiče varovalo.

3064-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ

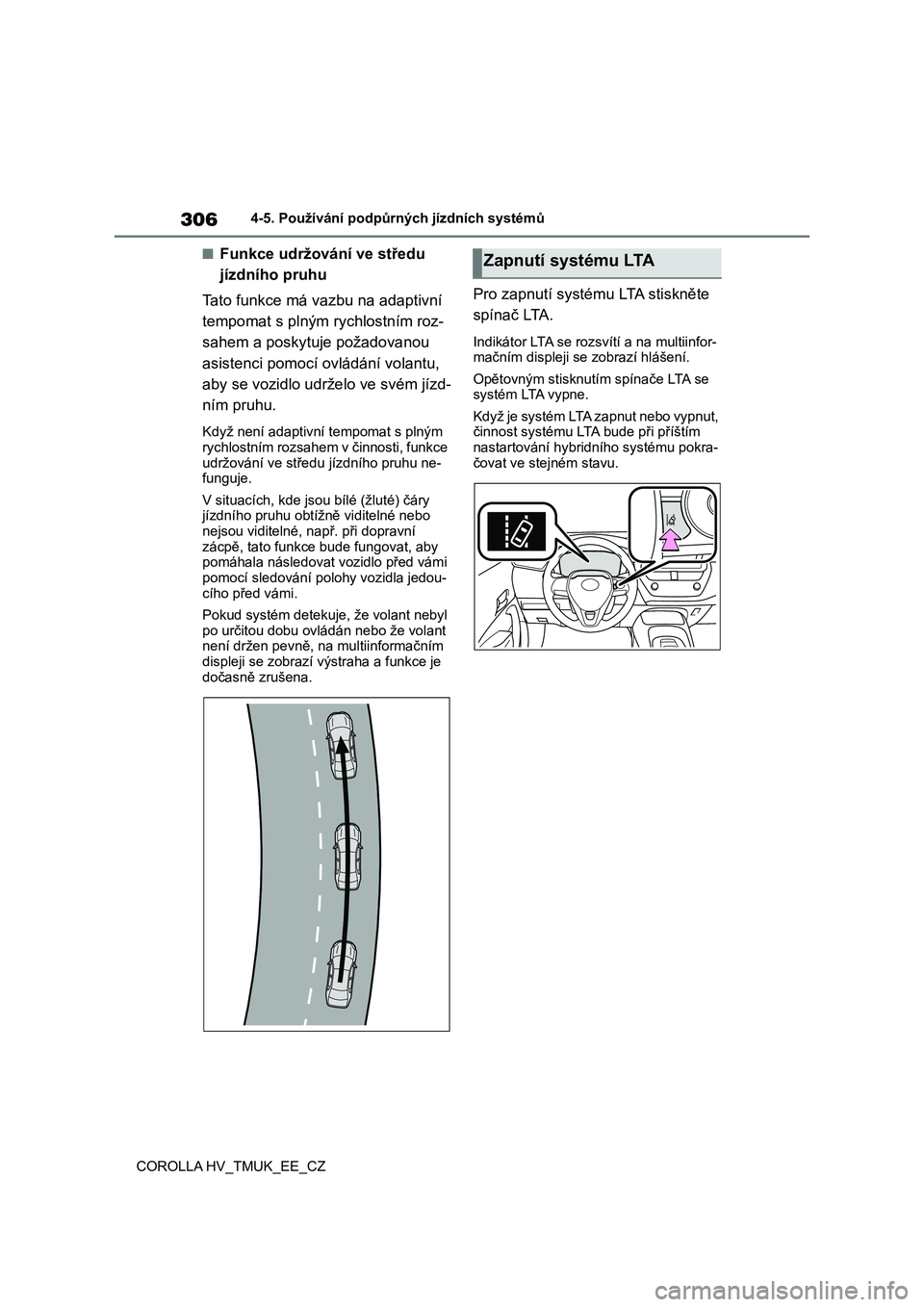

■Funkce udržování ve středu
jízdního pruhu
Tato funkce má vazbu na adaptivní
tempomat s plným r ychlostním roz-
sahem a poskytuje požadovanou
asistenci pomocí ovládání volantu,
aby se vozidlo udrželo ve svém jízd-
ním pruhu.
Když není adaptivní tempomat s plným rychlostním rozsahem v činnosti, funkce
udržování ve středu jízdního pruhu ne-
funguje.
V situacích, kde js ou bílé (žluté) čáry
jízdního pruhu obtížně viditelné nebo nejsou viditelné, na př. při dopravní
zácpě, tato funkce bude fungovat, aby
pomáhala následovat vozidlo před vámi pomocí sledování polohy vozidla jedou-
cího před vámi.
Pokud systém detekuje, že volant nebyl
po určitou dobu ovlá dán nebo že volant
není držen pevně, na multiinformačním displeji se zobrazí výstraha a funkce je
dočasně zrušena.
Pro zapnutí systému LTA stiskněte
spínač LTA.
Indikátor LTA se ro zsvítí a na multiinfor-
mačním displeji se zobrazí hlášení.
Opětovným stisknutím spínače LTA se
systém LTA vypne.
Když je systém LTA z apnut nebo vypnut,
činnost systému LTA bude při příštím nastartování hybri dního systému pokra-
čovat ve stejném stavu.
Zapnutí systému LTA

307
4
4-5. Používání podpůrných jízdních systémů
Jízda
COROLLA HV_TMUK_EE_CZ

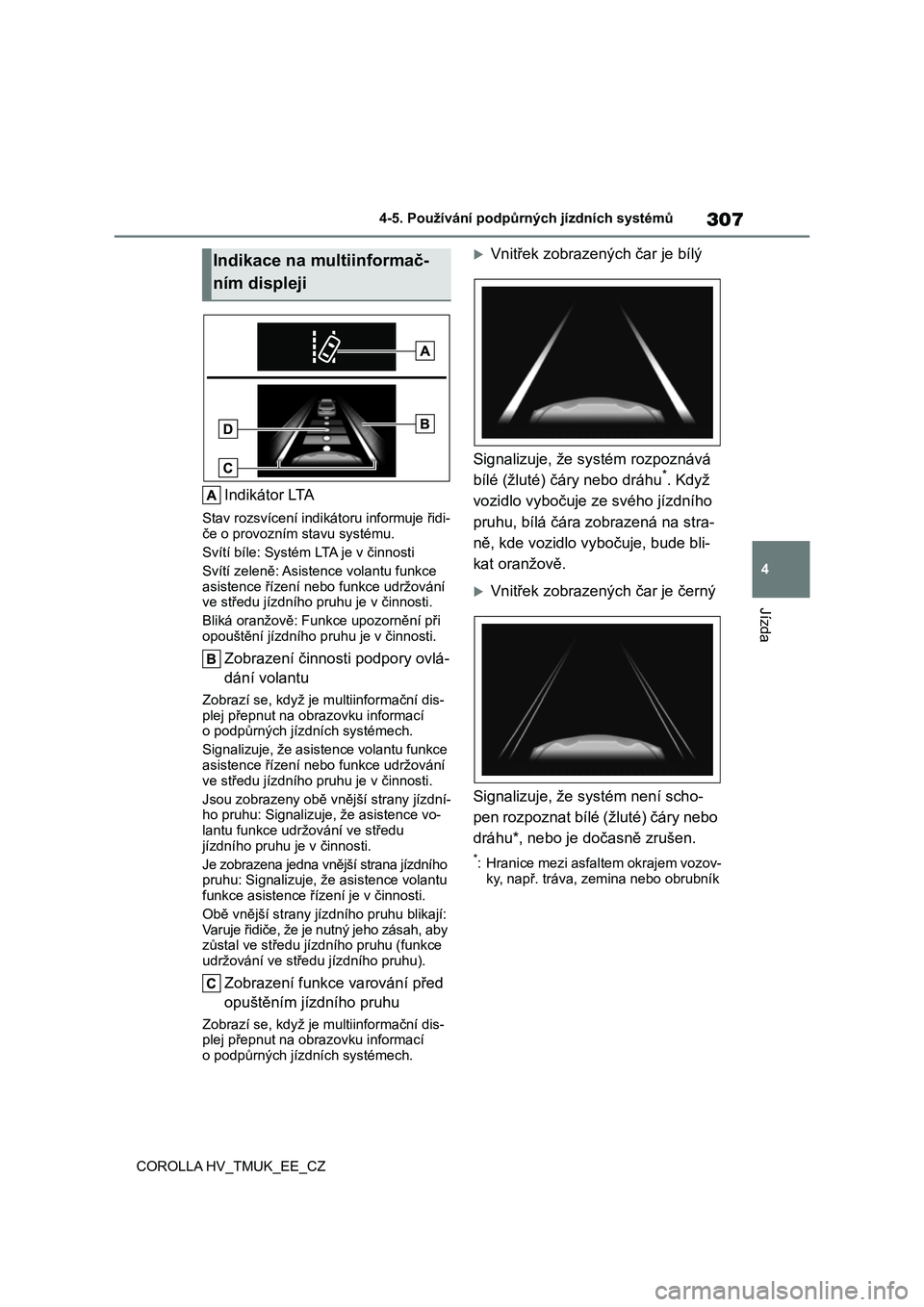

Indikátor LTA
Stav rozsvícení indikát oru informuje řidi-
če o provozním stavu systému.
Svítí bíle: Systém LTA je v činnosti
Svítí zeleně: Asistence volantu funkce
asistence řízení nebo funkce udržování ve středu jízdního pruhu je v činnosti.
Bliká oranžově: Funkce upozornění při
opouštění jízdního p ruhu je v činnosti.
Zobrazení činnosti podpory ovlá-
dání volantu
Zobrazí se, když je multiinformační dis-
plej přepnut na obrazovku informací
o podpůrných jízdních systémech.
Signalizuje, že asistence volantu funkce asistence řízení nebo funkce udržování
ve středu jízdního pruhu je v činnosti.
Jsou zobrazeny obě vněj ší strany jízdní-
ho pruhu: Signalizuje, že asistence vo- lantu funkce udr žování ve středu
jízdního pruhu je v činnosti.
Je zobrazena jedna vnější strana jízdního
pruhu: Signalizuje, že asistence volantu funkce asistence řízení je v činnosti.
Obě vnější strany jízdního pruhu blikají:
Varuje řidiče, že je nutný jeho zásah, aby
zůstal ve středu jíz dního pruhu (funkce udržování ve střed u jízdního pruhu).
Zobrazení funkce varování před
opuštěním jízdního pruhu
Zobrazí se, když je multiinformační dis- plej přepnut na obrazovku informací
o podpůrných jízdních systémech.
Vnitřek zobrazených čar je bílý
Signalizuje, že systém rozpoznává
bílé (žluté) čáry nebo dráhu*. Když
vozidlo vybočuje ze svého jízdního
pruhu, bílá čára zobrazená na stra-
ně, kde vozidlo vybočuje, bude bli-
kat oranžově.
Vnitřek zobrazen ých čar je černý
Signalizuje, že systém není scho-
pen rozpoznat bílé (žluté) čáry nebo
dráhu*, nebo je dočasně zrušen.
*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, zemina nebo obrubník
Indikace na multiinformač-
ním displeji

3084-5. Používání podpůrných jízdních systémů
COROLLA HV_TMUK_EE_CZ

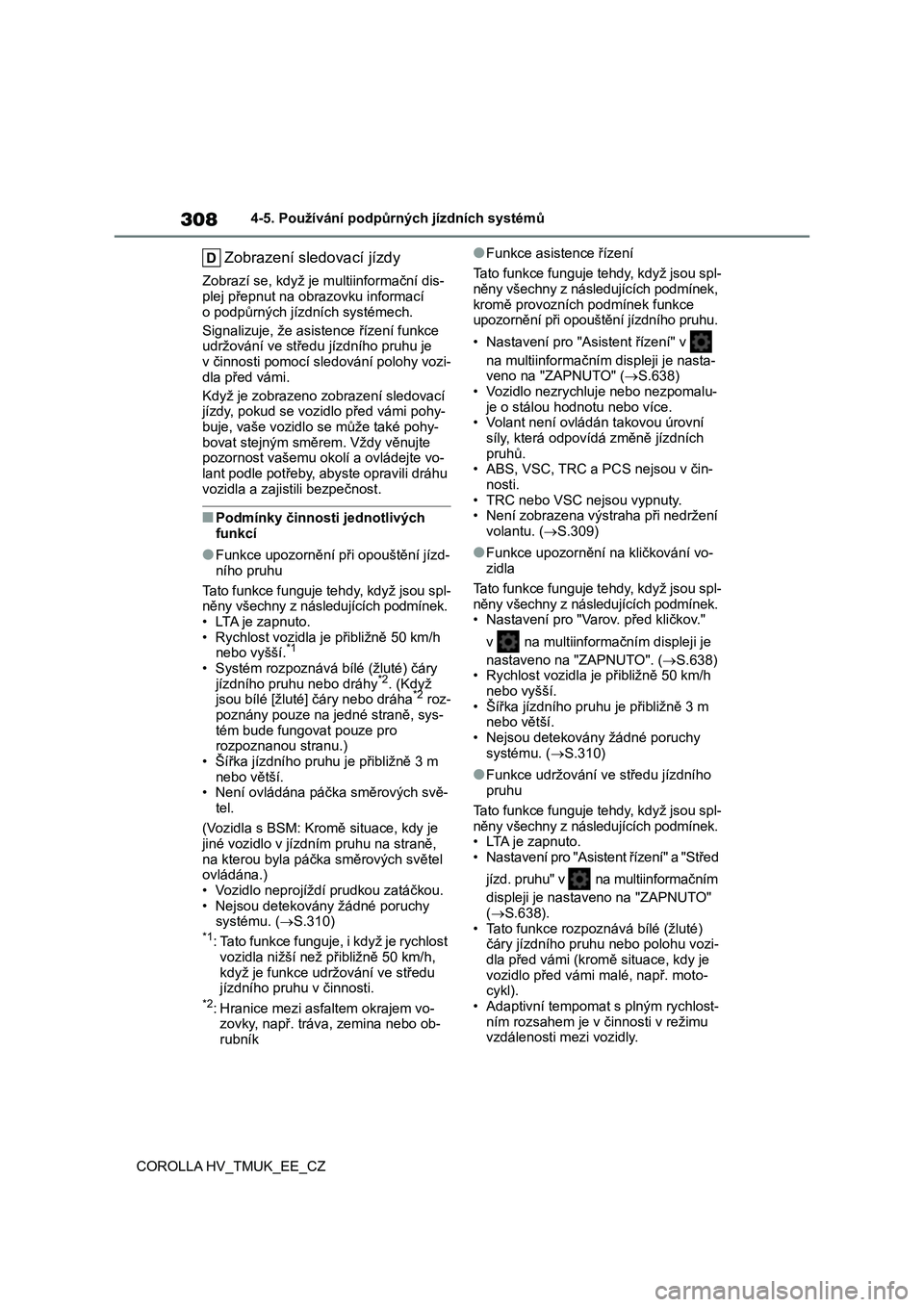

Zobrazení sledovací jízdy
Zobrazí se, když je multiinformační dis-
plej přepnut na obrazovku informací o podpůrných jízdních systémech.
Signalizuje, že asist ence řízení funkce
udržování ve středu jízdního pruhu je
v činnosti pomocí sledování polohy vozi- dla před vámi.
Když je zobrazeno zobrazení sledovací
jízdy, pokud se vozidlo před vámi pohy-
buje, vaše vozidlo se může také pohy-
bovat stejným směrem. Vždy věnujte pozornost vašemu oko lí a ovládejte vo-
lant podle potřeby, abyste opravili dráhu
vozidla a zajist ili bezpečnost.
■Podmínky činnosti jednotlivých
funkcí
●Funkce upozornění při opouštění jízd-
ního pruhu
Tato funkce funguje tehdy, když jsou spl-
něny všechny z následujících podmínek.
• LTA je zapnuto. • Rychlost vozidla je přibližně 50 km/h
nebo vyšší.*1
• Systém rozpoznává bílé (žluté) čáry jízdního pruhu nebo dráhy*2. (Když
jsou bílé [žluté] čáry nebo dráha*2 roz-
poznány pouze na jedné straně, sys- tém bude fungovat pouze pro
rozpoznanou stranu.)
• Šířka jízdního pruhu je přibližně 3 m nebo větší.
• Není ovládána páčka směrových svě-
tel.
(Vozidla s BSM: Kromě situace, kdy je
jiné vozidlo v jízdním pruhu na straně,
na kterou byla páč ka směrových světel ovládána.)
• Vozidlo neprojíždí prudkou zatáčkou.
• Nejsou detekovány žádné poruchy systému. ( S.310)*1: Tato funkce funguje, i když je rychlost
vozidla nižší než přibližně 50 km/h, když je funkce udr žování ve středu
jízdního pruhu v činnosti.*2: Hranice mezi asfaltem okrajem vo- zovky, např. tráva, zemina nebo ob-
rubník
●Funkce asistence řízení
Tato funkce funguje tehdy, když jsou spl- něny všechny z následujících podmínek,
kromě provozních podmínek funkce
upozornění při opouštění jízdního pruhu.
• Nastavení pro "Asistent řízení" v
na multiinformačním displeji je nasta-
veno na "ZAPNUTO" ( S.638) • Vozidlo nezrychluje nebo nezpomalu-
je o stálou hodnotu nebo více.
• Volant není ovládán takovou úrovní síly, která odpovídá změně jízdních
pruhů.
• ABS, VSC, TRC a PC S nejsou v čin- nosti.
• TRC nebo VSC nejsou vypnuty.
• Není zobrazena výst raha při nedržení volantu. ( S.309)
●Funkce upozornění na kličkování vo- zidla
Tato funkce funguje tehdy, když jsou spl-
něny všechny z násl edujících podmínek. • Nastavení pro "Varov. před kličkov."
v na multiinformačním displeji je
nastaveno na "ZAPNUTO". ( S.638) • Rychlost vozidla je přibližně 50 km/h
nebo vyšší.
• Šířka jízdního pruhu je přibližně 3 m nebo větší.
• Nejsou detekovány žádné poruchy
systému. ( S.310)
●Funkce udržování ve středu jízdního
pruhu
Tato funkce funguje tehdy, když jsou spl-
něny všechny z násl edujících podmínek.
• LTA je zapnuto.
• Nastavení pro "Asist ent řízení" a "Střed
jízd. pruhu" v na multiinformačním
displeji je nastaveno na "ZAPNUTO"
( S.638). • Tato funkce rozpoznává bílé (žluté)
čáry jízdního pruhu nebo polohu vozi-
dla před vámi (kromě situace, kdy je vozidlo před vámi malé, např. moto-
cykl).
• Adaptivní tempoma t s plným rychlost- ním rozsahem je v činnosti v režimu
vzdálenosti mezi vozidly.
