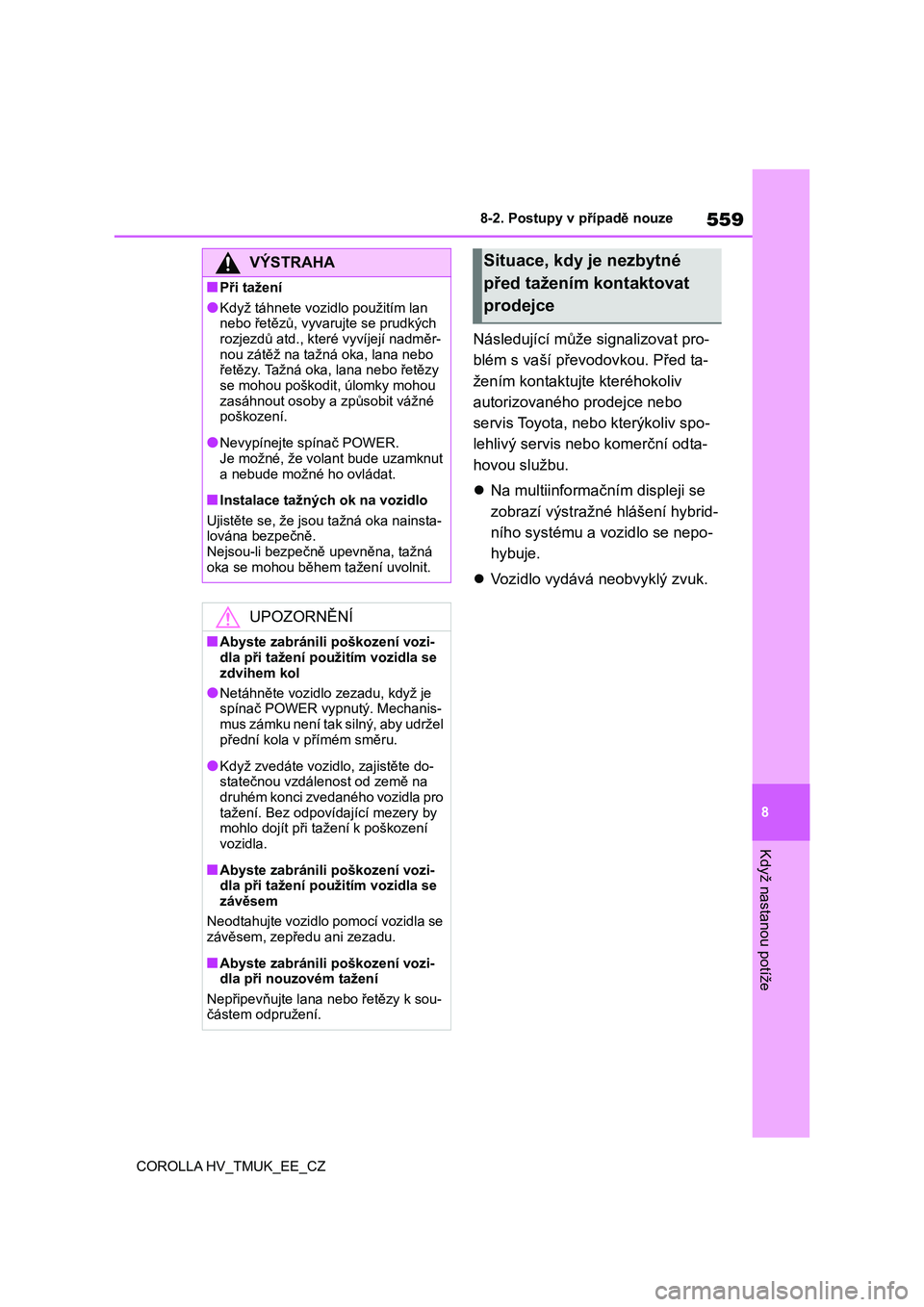

TOYOTA COROLLA HATCHBACK 2021 Návod na použití (in Czech)

559
8
8-2. Postupy v případě nouze
Když nastanou potíže
COROLLA HV_TMUK_EE_CZ
Následující může signalizovat pro-
blém s vaší převodovkou. Před ta-
žením kontaktujte kteréhokoliv
autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spo-
lehlivý servis neb o komerční odta-
hovou službu.
 Na multiinformačním displeji se
zobrazí výstražné hlášení hybrid-
ního systému a vozidlo se nepo-
hybuje.
 Vozidlo vydává neobvyklý zvuk.
VÝSTRAHA
■Při tažení
●Když táhnete vozidlo použitím lan
nebo řetězů, vyvarujte se prudkých rozjezdů atd., kter é vyvíjejí nadměr-
nou zátěž na tažná oka, lana nebo
řetězy. Tažná oka, lana nebo řetězy se mohou poškodit, úlomky mohou
zasáhnout osoby a způsobit vážné
poškození.
●Nevypínejte spínač POWER.
Je možné, že volant bude uzamknut
a nebude mož né ho ovládat.
■Instalace tažných ok na vozidlo
Ujistěte se, že jsou t ažná oka nainsta- lována bezpečně.
Nejsou-li bezpečně upevněna, tažná
oka se mohou během tažení uvolnit.
UPOZORNĚNÍ
■Abyste zabránili poškození vozi-
dla při tažení použitím vozidla se
zdvihem kol
●Netáhněte vozidlo zezadu, když je spínač POWER vypnutý. Mechanis-
mus zámku není tak silný, aby udržel
přední kola v přímém směru.
●Když zvedáte vozidlo, zajistěte do-
statečnou vzdále nost od země na druhém konci zvedaného vozidla pro
tažení. Bez odpovídající mezery by
mohlo dojít při tažení k poškození vozidla.
■Abyste zabránili poškození vozi-dla při tažení použitím vozidla se
závěsem
Neodtahujte vozidlo pomocí vozidla se závěsem, zepředu ani zezadu.
■Abyste zabránili poškození vozi-dla při nouzovém tažení
Nepřipevňujte lana nebo řetězy k sou-
částem odp ružení.
Situace, kdy je nezbytné
před tažením kontaktovat
prodejce

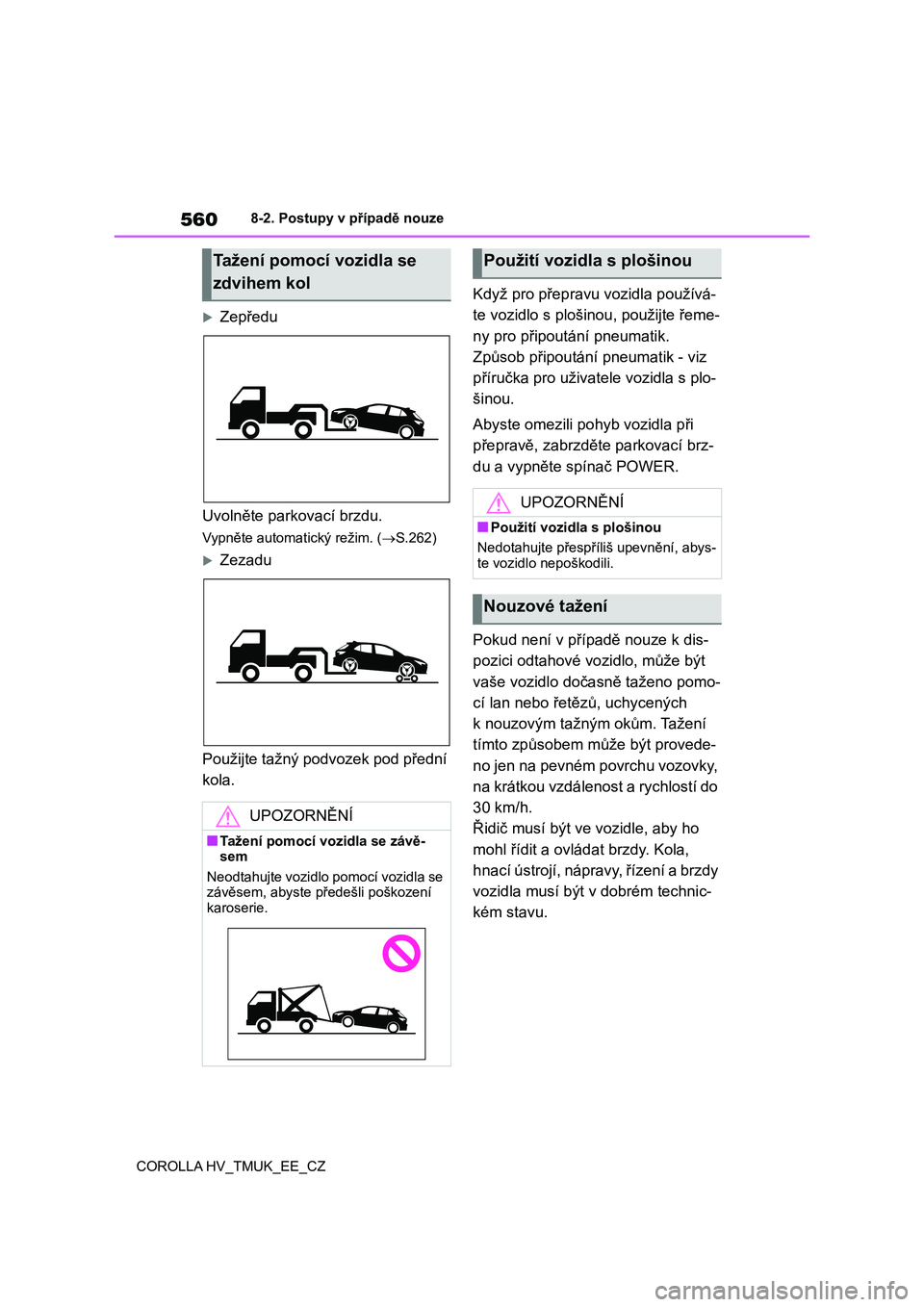

5608-2. Postupy v případě nouze
COROLLA HV_TMUK_EE_CZ
Zepředu
Uvolněte parkovací brzdu.
Vypněte automatický režim. ( S.262)
Zezadu
Použijte tažný podvozek pod přední
kola.
Když pro přepravu vozidla používá-
te vozidlo s plošinou, použijte řeme-
ny pro připoutání pneumatik.
Způsob připoutání pneumatik - viz
příručka pro uživate le vozidla s plo-
šinou.
Abyste omezili pohyb vozidla při
přepravě, zabrzděte parkovací brz-
du a vypněte spínač POWER.
Pokud není v případě nouze k dis-
pozici odtahové vozidlo, může být
vaše vozidlo dočasně taženo pomo-
cí lan nebo řetězů, uchycených
k nouzovým tažným okům. Tažení
tímto způsobem může být provede-
no jen na pevném povrchu vozovky,
na krátkou vzdálenost a rychlostí do
30 km/h.
Řidič musí být ve vozidle, aby ho
mohl řídit a ovládat brzdy. Kola,
hnací ústrojí, nápra vy, řízení a brzdy
vozidla musí být v dobrém technic-
kém stavu.
Tažení pomocí vozidla se
zdvihem kol
UPOZORNĚNÍ
■Tažení pomocí vozidla se závě-
sem
Neodtahujte vozidlo pomocí vozidla se závěsem, abyste př edešli poškození
karoserie.
Použití vozidla s plošinou
UPOZORNĚNÍ
■Použití vozidla s plošinou
Nedotahujte přespříliš upevnění, abys-
te vozidlo nepoškodili.
Nouzové tažení

561
8
8-2. Postupy v případě nouze
Když nastanou potíže
COROLLA HV_TMUK_EE_CZ

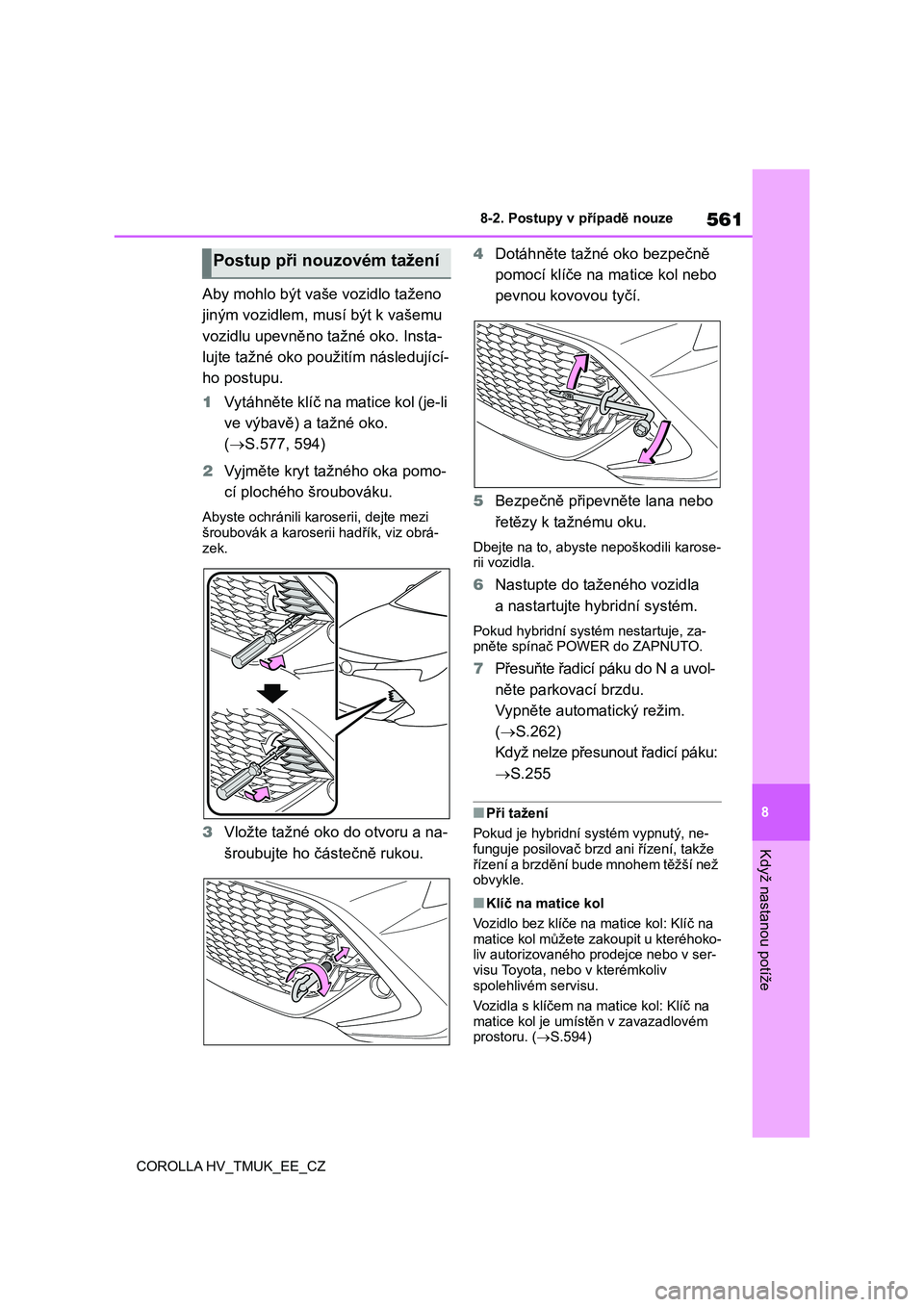

Aby mohlo být vaše vozidlo taženo
jiným vozidlem, m usí být k vašemu
vozidlu upevněno tažné oko. Insta-
lujte tažné oko použ itím následující-
ho postupu.
1 Vytáhněte klíč na matice kol (je-li
ve výbavě) a tažné oko.
( S.577, 594)
2 Vyjměte kryt tažného oka pomo-
cí plochého šroubováku.
Abyste ochránili karoserii, dejte mezi
šroubovák a karoserii hadřík, viz obrá-
zek.
3 Vložte tažné oko do otvoru a na-
šroubujte ho částečně rukou.
4 Dotáhněte tažné oko bezpečně
pomocí klíče na matice kol nebo
pevnou kovovou tyčí.
5 Bezpečně připevněte lana nebo
řetězy k tažnému oku.
Dbejte na to, abyste nepoškodili karose- rii vozidla.
6 Nastupte do taženého vozidla
a nastartujte hy bridní systém.
Pokud hybridní systém nestartuje, za- pněte spínač POWER do ZAPNUTO.
7 Přesuňte řadicí páku do N a uvol-
něte parkovací brzdu.
Vypněte automatický režim.
( S.262)
Když nelze přesunout řadicí páku:
 S.255
■Při tažení
Pokud je hybridní systém vypnutý, ne- funguje posilovač brzd ani řízení, takže
řízení a brzdění bude mnohem těžší než
obvykle.
■Klíč na matice kol
Vozidlo bez klíče na matice kol: Klíč na matice kol můžete zakoupit u kteréhoko-
liv autorizovaného prodejce nebo v ser-
visu Toyota, ne bo v kterémkoliv spolehlivém servisu.
Vozidla s klíčem na matice kol: Klíč na
matice kol je umístěn v zavazadlovém prostoru. ( S.594)
Postup při nouzovém tažení

5628-2. Postupy v případě nouze
COROLLA HV_TMUK_EE_CZ

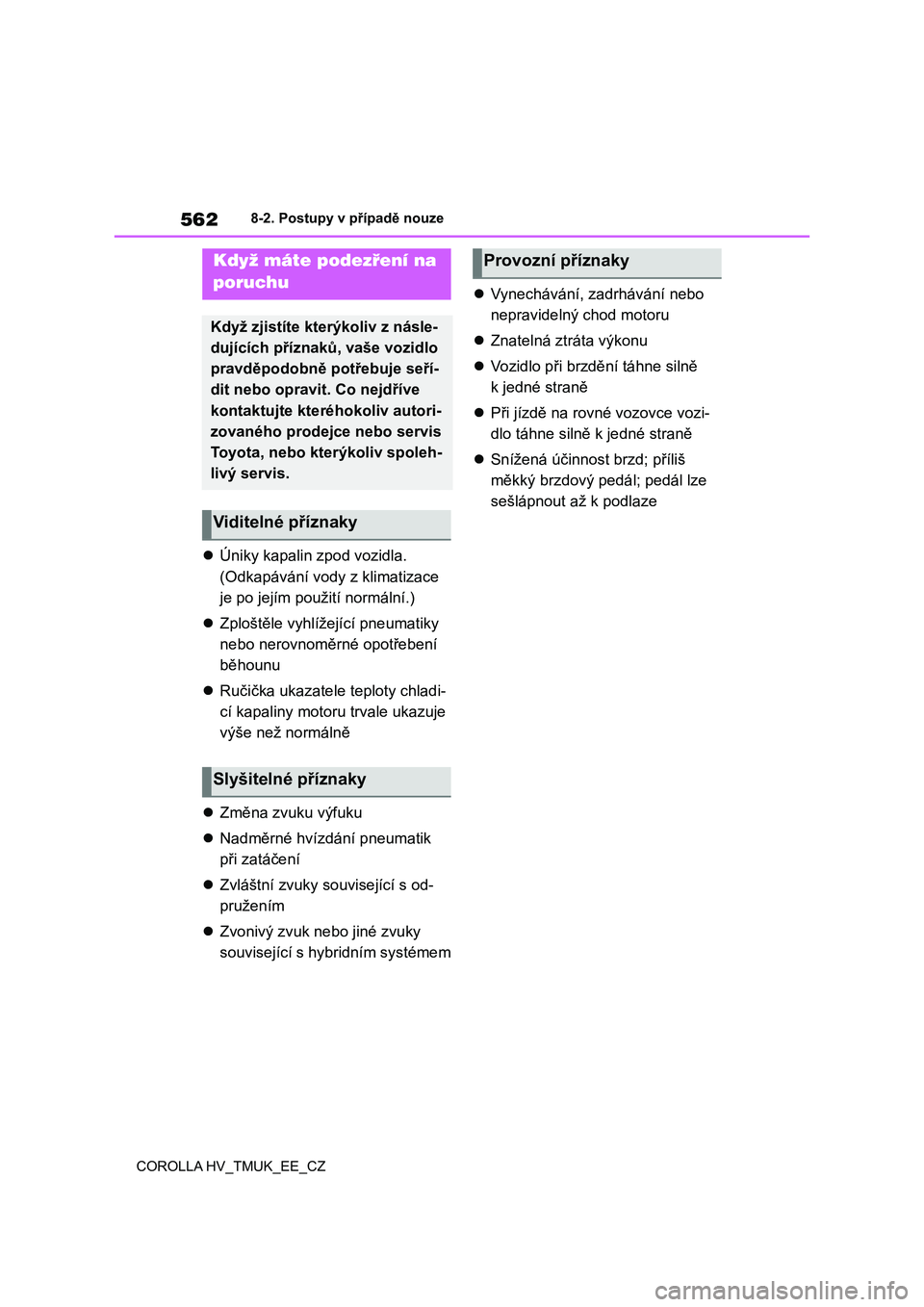

Úniky kapalin zpod vozidla.
(Odkapávání vody z klimatizace
je po jejím použití normální.)
Zploštěle vyhlížející pneumatiky
nebo nerovnoměrné opotřebení
běhounu
Ručička ukazatele teploty chladi-
cí kapaliny motoru trvale ukazuje
výše než normálně
Změna zvuku výfuku
Nadměrné hvízdání pneumatik
při zatáčení
Zvláštní zvuky související s od-
pružením
Zvonivý zvuk nebo jiné zvuky
související s hybridním systémemVynechávání, zadrhávání nebo
nepravidelný chod motoru
Znatelná ztráta výkonu
Vozidlo při brzdění táhne silně
k jedné straně
Při jízdě na rovné vozovce vozi-
dlo táhne silně k jedné straně
Snížená účinnost brzd; příliš
měkký brzdový pedál; pedál lze
sešlápnout až k podlaze
Když máte podezření na
poruchu
Když zjistíte kterýkoliv z násle-
dujících příznaků, vaše vozidlo
pravděpodobně potřebuje seří-
dit nebo opravit. Co nejdříve
kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo kterýkoliv spoleh-
livý servis.
Viditelné příznaky
Slyšitelné příznaky
Provozní příznaky

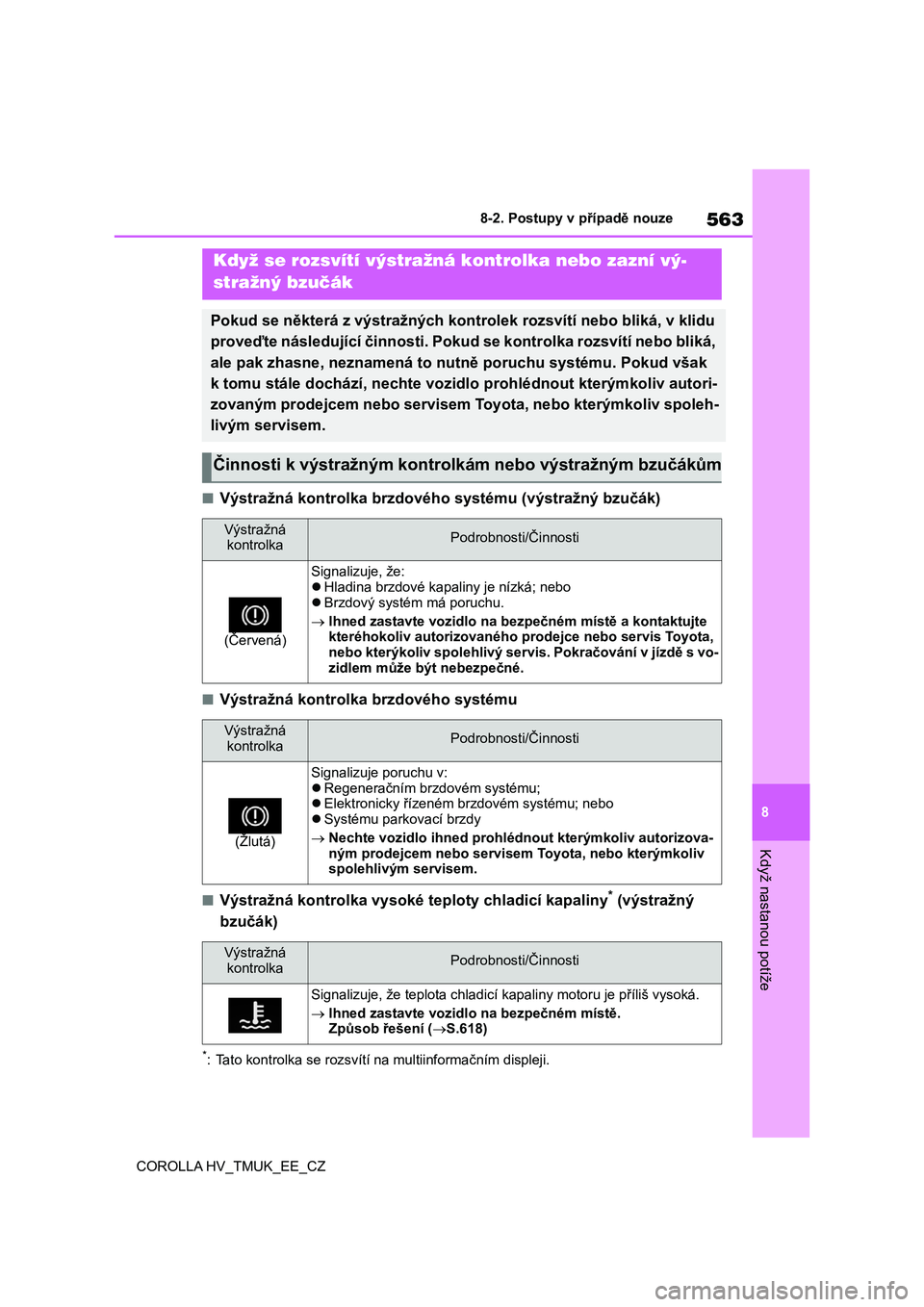

563
8
8-2. Postupy v případě nouze
Když nastanou potíže
COROLLA HV_TMUK_EE_CZ
■Výstražná kontrolka brzdového systému (výstražný bzučák)
■Výstražná kontrolka brzdového systému
■Výstražná kontrolka vysoké teploty chladicí kapaliny* (výstražný
bzučák)
*: Tato kontrolka se rozsvítí na multiinformačním displeji.
Když se rozsvítí výstražná kontrolka nebo zazní vý-
stražný bzučák
Pokud se některá z výstražných kontrolek rozsvítí nebo bliká, v klidu
proveďte následující činnosti. Pokud se kontrolka rozsvítí nebo b l iká ,
ale pak zhasne, neznamená to nu tně poruchu systému. Pokud však
k tomu stále dochází, nechte vozi dlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spoleh -
livým servisem.
Činnosti k výstražným kontrolkám nebo výstražným bzučákům
Výstražná kontrolkaPodrobnosti/Činnosti
(Červená)
Signalizuje, že: Hladina brzdové kapaliny je nízká; nebo
 Brzdový systém má poruchu.
 Ihned zastavte vozidlo na bezpečném místě a kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis. Pokračování v jízdě s vo-
zidlem může být nebezpečné.
Výstražná
kontrolkaPodrobnosti/Činnosti
(Žlutá)
Signalizuje poruchu v:
 Regeneračním brzdovém systému;  Elektronicky řízeném brzdovém systému; nebo
 Systému parkovací brzdy
 Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
Výstražná kontrolkaPodrobnosti/Činnosti
Signalizuje, že teplota chladicí kapaliny motoru je příliš vysoká.
 Ihned zastavte vozidlo na bezpečném místě. Způsob řešení ( S.618)

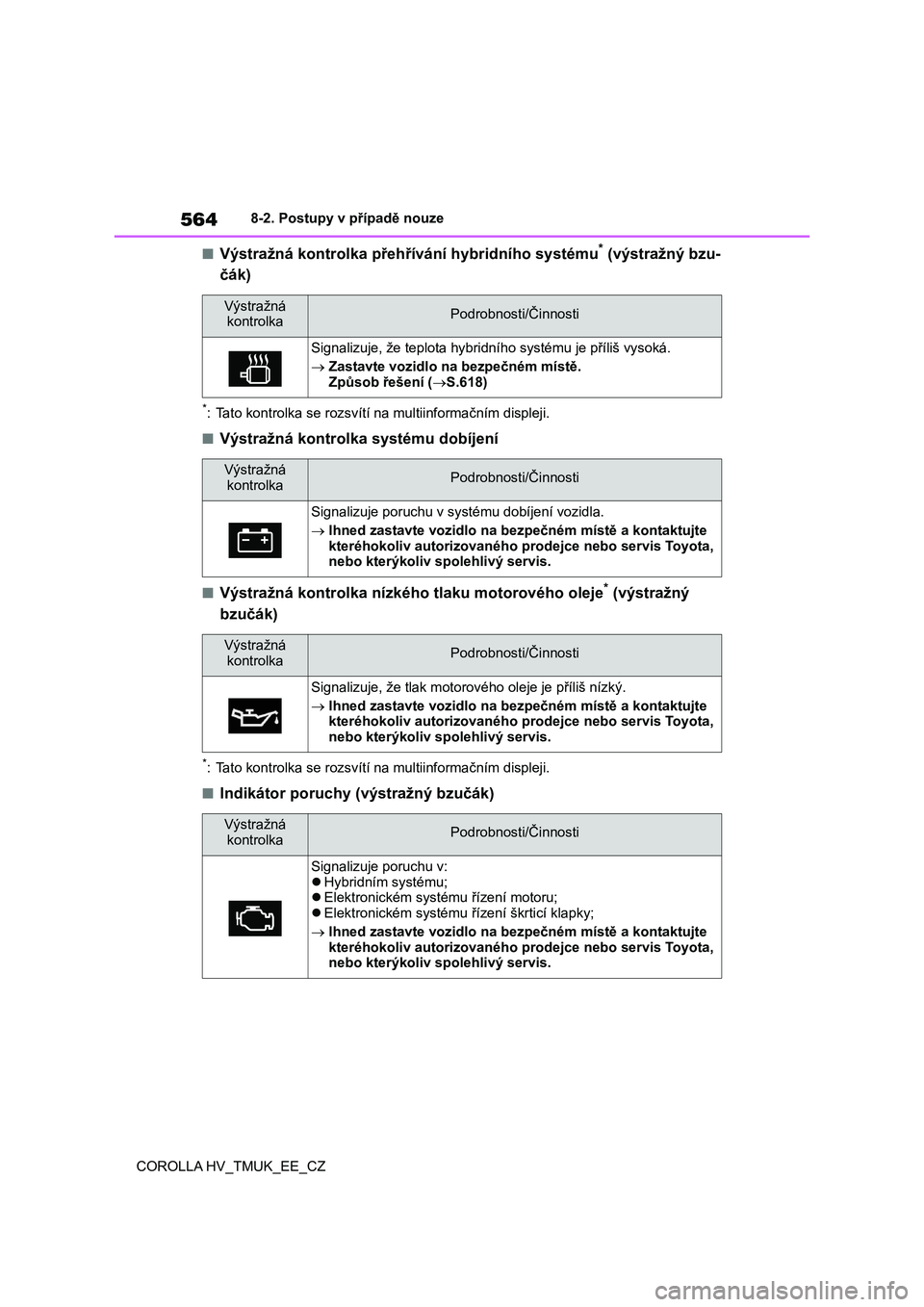

5648-2. Postupy v případě nouze
COROLLA HV_TMUK_EE_CZ
■Výstražná kontrolka přehřívání hybridního systému* (výstražný bzu-
čák)
*: Tato kontrolka se rozsvítí na multiinformačním displeji.
■Výstražná kontrolka systému dobíjení
■Výstražná kontrolka nízkého tlaku motorového oleje* (výstražný
bzučák)
*: Tato kontrolka se rozsvítí na multiinformačním displeji.
■Indikátor poruchy (výstražný bzučák)
Výstražná kontrolkaPodrobnosti/Činnosti
Signalizuje, že teplota hybridního systému je příliš vysoká.
 Zastavte vozidlo na bezpečném místě. Způsob řešení ( S.618)
Výstražná
kontrolkaPodrobnosti/Činnosti
Signalizuje poruchu v syst ému dobíjení vozidla.
 Ihned zastavte vozidlo na bezpečném místě a kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Výstražná
kontrolkaPodrobnosti/Činnosti
Signalizuje, že tlak motorov ého oleje je příliš nízký.
 Ihned zastavte vozidlo na bezpečném místě a kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
Výstražná
kontrolkaPodrobnosti/Činnosti
Signalizuje poruchu v:
 Hybridním systému;
 Elektronickém systému řízení motoru;  Elektronickém systému řízení škrticí klapky;
 Ihned zastavte vozidlo na bezpečném místě a kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.

565
8
8-2. Postupy v případě nouze
Když nastanou potíže
COROLLA HV_TMUK_EE_CZ

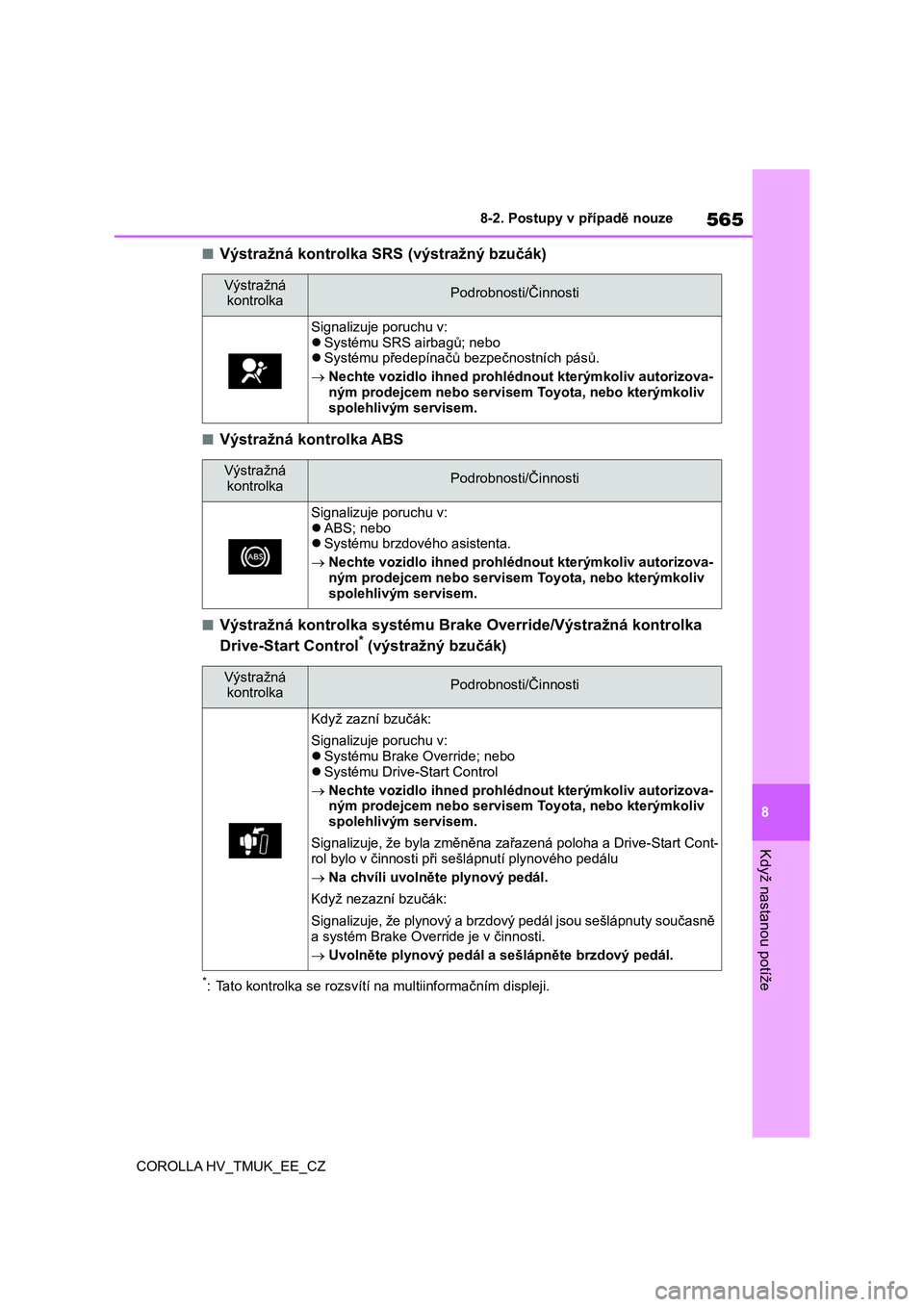

■Výstražná kontrolka SRS (výstražný bzučák)
■Výstražná kontrolka ABS
■Výstražná kontrolka systému Brak e Override/Výstražná kontrolka
Drive-Start Control* (výstražný bzučák)
*: Tato kontrolka se rozsvítí na multiinformačním displeji.
Výstražná kontrolkaPodrobnosti/Činnosti
Signalizuje poruchu v: Systému SRS airbagů; nebo
 Systému předepínačů bezpečnostních pásů.
 Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
Výstražná
kontrolkaPodrobnosti/Činnosti
Signalizuje poruchu v:
 ABS; nebo
 Systému brzdového asistenta.
 Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova- ným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Výstražná
kontrolkaPodrobnosti/Činnosti
Když zazní bzučák:
Signalizuje poruchu v:
 Systému Brake Override; nebo
 Systému Drive-Start Control
 Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova- ným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Signalizuje, že byla změněna zařaz ená poloha a Drive-Start Cont-
rol bylo v činnosti při sešlápnutí plynového pedálu
 Na chvíli uvolněte plynový pedál.
Když nezazní bzučák:
Signalizuje, že plynový a brzdový pedál jsou sešlápnuty současn ě
a systém Brake Overri de je v činnosti.
 Uvolněte plynový pedál a sešlápněte brzdový pedál.

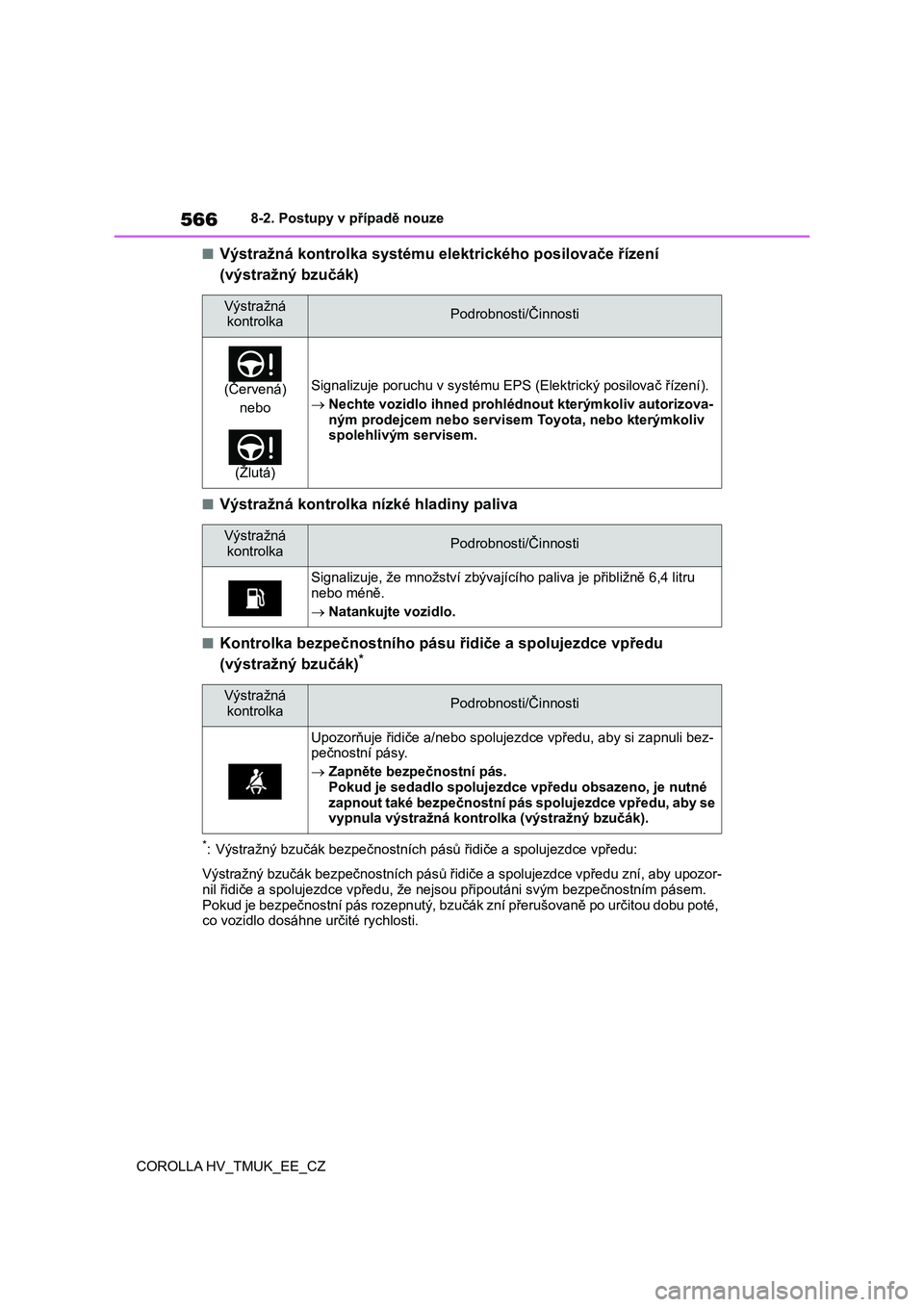

5668-2. Postupy v případě nouze
COROLLA HV_TMUK_EE_CZ
■Výstražná kontrolka systému elektrického posilovače řízení
(výstražný bzučák)
■Výstražná kontrolka nízké hladiny paliva
■Kontrolka bezpečnostního pásu řidiče a spolujezdce vpředu
(výstražný bzučák)*
*: Výstražný bzučák bezpečnostních pásů řidiče a spolujezdce vpředu:
Výstražný bzučák bezpečnostních pásů řidiče a spolujezdce vpřed u zní, aby upozor-
nil řidiče a spolujezdce vpřed u, že nejsou připoutáni svým bezpečnostním pásem.
Pokud je bezpečnostní pás rozepn utý, bzučák zní přerušovaně po určitou dobu poté, co vozidlo dosáhne určité rychlosti.
Výstražná kontrolkaPodrobnosti/Činnosti
(Červená)
nebo
(Žlutá)
Signalizuje poruchu v systému EPS (Elektrický posilovač řízení).
 Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova- ným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Výstražná
kontrolkaPodrobnosti/Činnosti
Signalizuje, že množství zbývají cího paliva je přibližně 6,4 litru
nebo méně.
 Natankujte vozidlo.
Výstražná kontrolkaPodrobnosti/Činnosti
Upozorňuje řidiče a/nebo spolujez dce vpředu, aby si zapnuli bez- pečnostní pásy.
 Zapněte bezpečnostní pás.
Pokud je sedadlo spolujezdce vpředu obsazeno, je nutné
zapnout také bezpečnostní pás spolujezdce vpředu, aby se vypnula výstražná kontrol ka (výstražný bzučák).

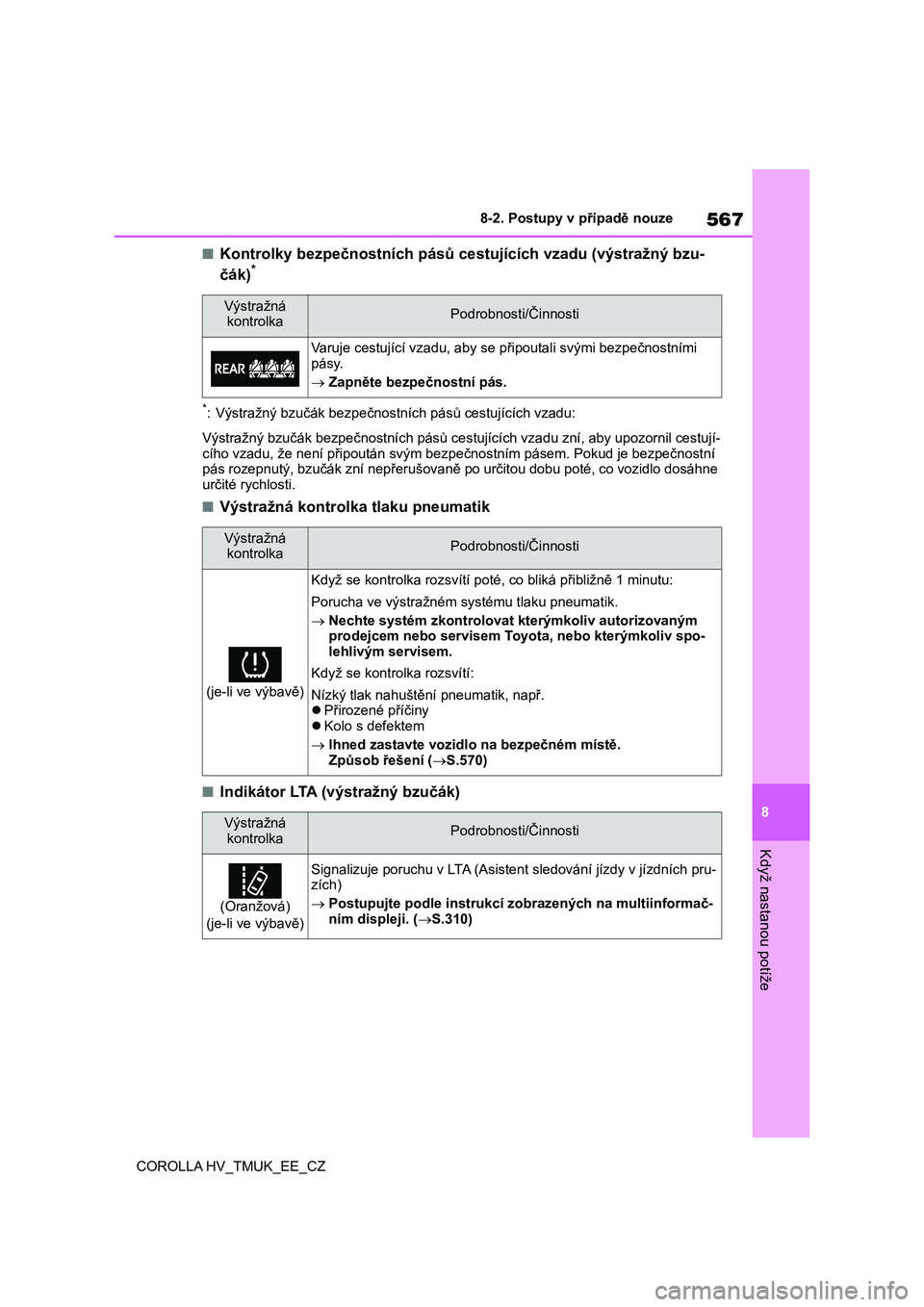

567
8
8-2. Postupy v případě nouze
Když nastanou potíže
COROLLA HV_TMUK_EE_CZ
■Kontrolky bezpečnostních pásů cestujících vzadu (výstražný bzu-
čák)*
*: Výstražný bzučák bezpečnostn ích pásů cestujících vzadu:
Výstražný bzučák bezpečnostníc h pásů cestujících vzadu zní, aby upozornil cestují-
cího vzadu, že není připoután svým bezpečnostním pásem. Pokud je bezpečnostní
pás rozepnutý, bzučák zní nepřerušovaně po určitou dobu poté, c o vozidlo dosáhne určité rychlosti.
■Výstražná kontrolka tlaku pneumatik
■Indikátor LTA (výstražný bzučák)
Výstražná kontrolkaPodrobnosti/Činnosti
Varuje cestující vzadu, aby se připoutali svými bezpečnostními pásy.
 Zapněte bezpečnostní pás.
Výstražná
kontrolkaPodrobnosti/Činnosti
(je-li ve výbavě)
Když se kontrolka rozsvítí poté, co bliká přibližně 1 minutu:
Porucha ve výstražném systému tlaku pneumatik.
 Nechte systém zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spo-
lehlivým servisem.
Když se kontrolka rozsvítí:
Nízký tlak nahuštění pneumatik, např.  Přirozené příčiny
 Kolo s defektem
 Ihned zastavte vozidlo na bezpečném místě.
Způsob řešení ( S.570)
Výstražná kontrolkaPodrobnosti/Činnosti
(Oranžová)
(je-li ve výbavě)
Signalizuje poruchu v LTA (Asiste nt sledování jízdy v jízdních pru-
zích)
 Postupujte podle instrukcí zobrazených na multiinformač- ním displeji. ( S.310)

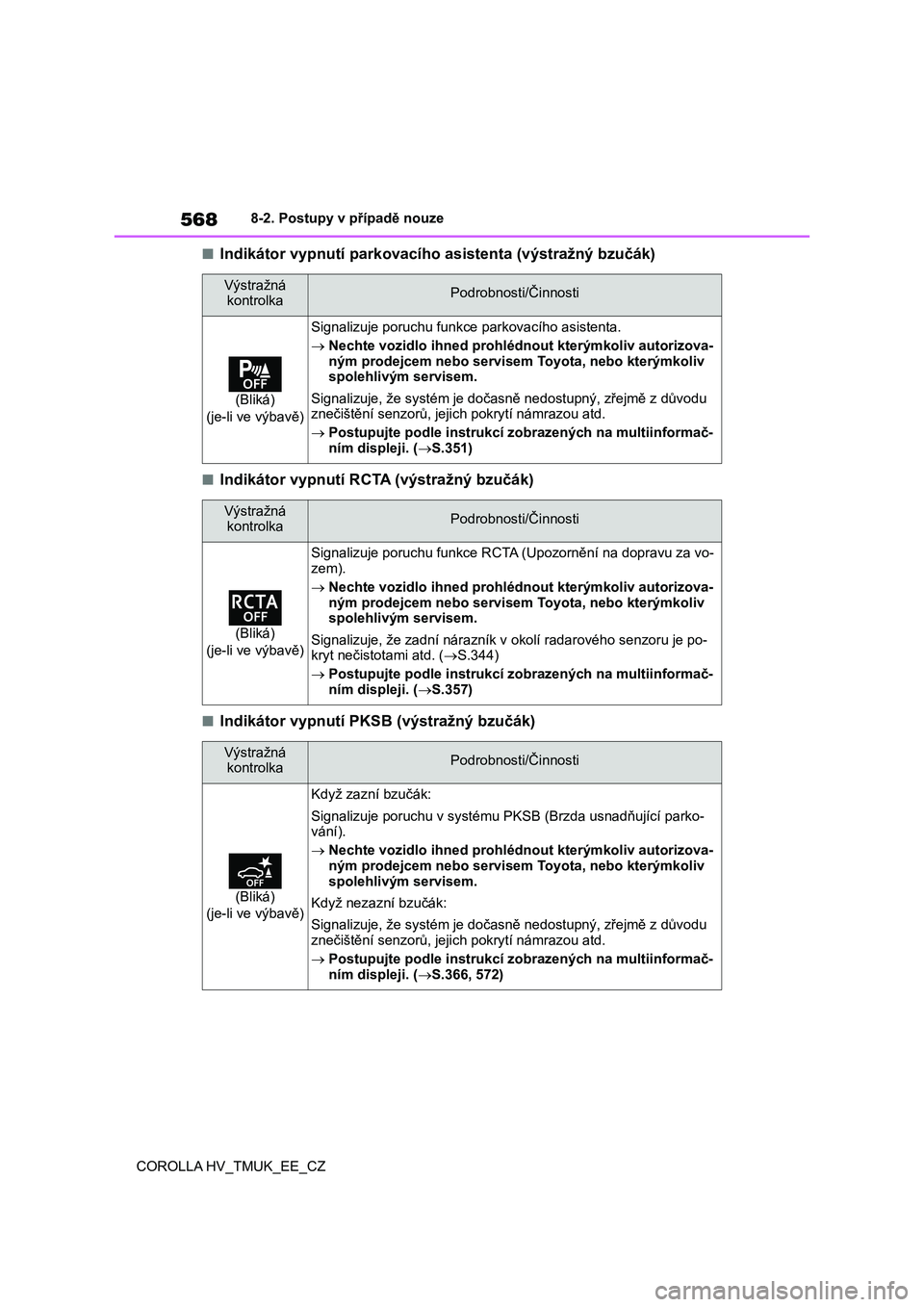

5688-2. Postupy v případě nouze
COROLLA HV_TMUK_EE_CZ
■Indikátor vypnutí parkovacího asistenta (výstražný bzučák)
■Indikátor vypnutí RCTA (výstražný bzučák)
■Indikátor vypnutí PKSB (výstražný bzučák)
Výstražná kontrolkaPodrobnosti/Činnosti
(Bliká)
(je-li ve výbavě)
Signalizuje poruchu funkce parkovacího asistenta.
 Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova- ným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Signalizuje, že systém j e dočasně nedostupný, zřejmě z důvodu
znečištění senzorů, jejic h pokrytí námrazou atd.
 Postupujte podle instrukcí zobrazených na multiinformač-
ním displeji. ( S.351)
Výstražná kontrolkaPodrobnosti/Činnosti
(Bliká)
(je-li ve výbavě)
Signalizuje poruchu funkce RCTA ( Upozornění na dopravu za vo- zem).
 Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Signalizuje, že zadní nárazník v okolí radarového senzoru je po-
kryt nečistotami atd. ( S.344)
 Postupujte podle instrukcí zobrazených na multiinformač- ním displeji. ( S.357)
Výstražná
kontrolkaPodrobnosti/Činnosti
(Bliká)
(je-li ve výbavě)
Když zazní bzučák:
Signalizuje poruchu v systému PKSB (Brzda usnadňující parko- vání).
 Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
Když nezazní bzučák:
Signalizuje, že systém j e dočasně nedostupný, zřejmě z důvodu znečištění senzorů, jejic h pokrytí námrazou atd.
 Postupujte podle instrukcí zobrazených na multiinformač-
ním displeji. ( S.366, 572)
