Page 541 of 782

539
8
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

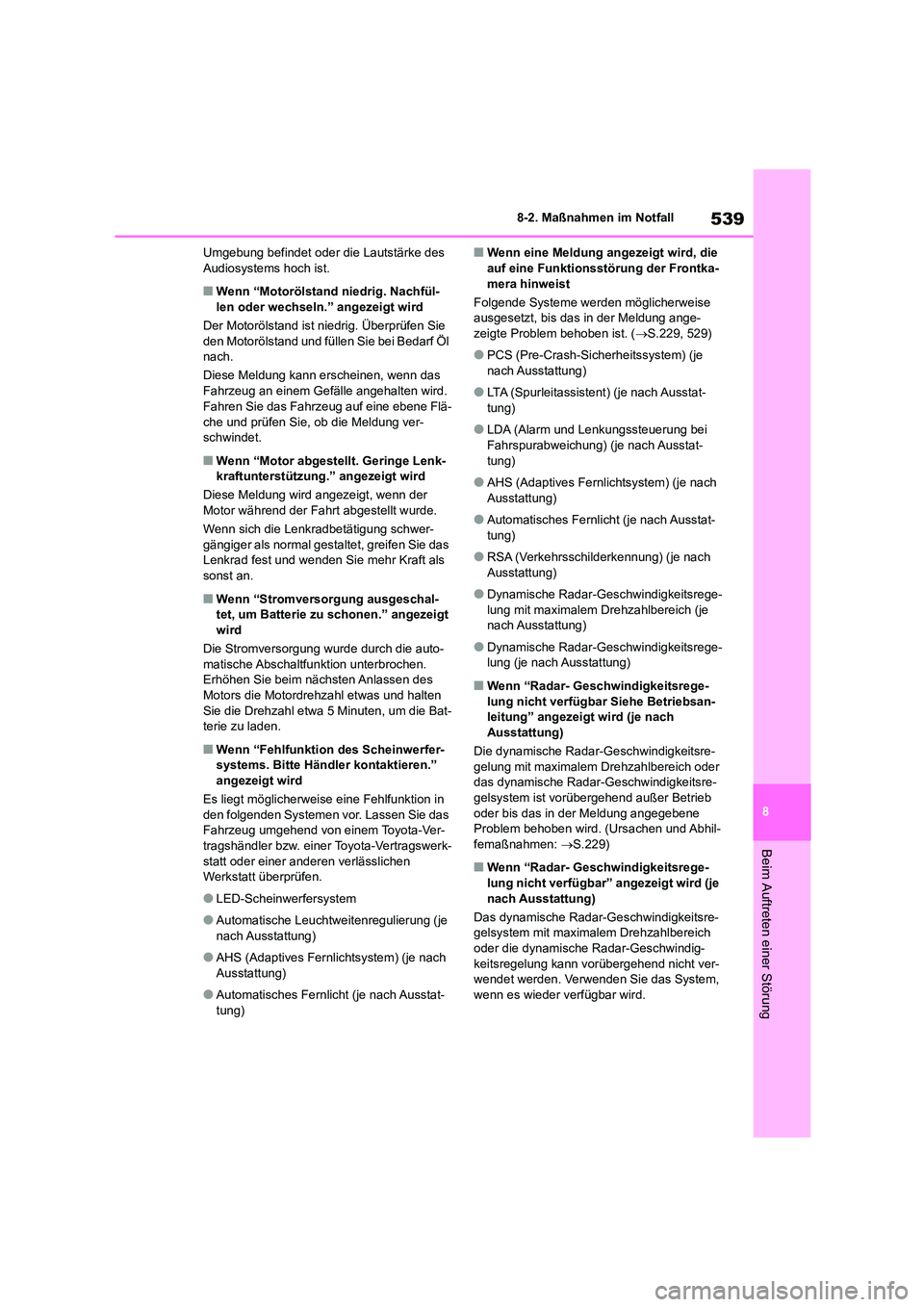

Umgebung befindet oder die Lautstärke des Audiosystems hoch ist.
■Wenn “Motorölstand niedrig. Nachfül-
len oder wechseln.” angezeigt wird
Der Motorölstand ist niedrig. Überprüfen Sie
den Motorölstand und füllen Sie bei Bedarf Öl nach.
Diese Meldung kann erscheinen, wenn das
Fahrzeug an einem Gefälle angehalten wird.
Fahren Sie das Fahrzeug auf eine ebene Flä-
che und prüfen Sie, ob die Meldung ver- schwindet.
■Wenn “Motor abgestellt. Geringe Lenk-
kraftunterstützung.” angezeigt wird
Diese Meldung wird angezeigt, wenn der
Motor während der Fahrt abgestellt wurde.
Wenn sich die Lenkradbetätigung schwer- gängiger als normal gesta ltet, greifen Sie das
Lenkrad fest und wenden Sie mehr Kraft als
sonst an.
■Wenn “Stromversorgung ausgeschal- tet, um Batterie zu schonen.” angezeigt
wird
Die Stromversorgung wurde durch die auto-
matische Abschaltfunktion unterbrochen. Erhöhen Sie beim nächsten Anlassen des
Motors die Motordrehzahl etwas und halten
Sie die Drehzahl etwa 5 Minuten, um die Bat- terie zu laden.
■Wenn “Fehlfunktion des Scheinwerfer-
systems. Bitte Händler kontaktieren.”
angezeigt wird
Es liegt möglicherweise eine Fehlfunktion in den folgenden Systemen vor. Lassen Sie das
Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerk- statt oder einer anderen verlässlichen
Werkstatt überprüfen.
●LED-Scheinwerfersystem
●Automatische Leuchtweitenregulierung (je nach Ausstattung)
●AHS (Adaptives Fernlichtsystem) (je nach Ausstattung)
●Automatisches Fernli cht (je nach Ausstat- tung)
■Wenn eine Meldung angezeigt wird, die auf eine Funktionsstörung der Frontka-
mera hinweist
Folgende Systeme werden möglicherweise
ausgesetzt, bis das in der Meldung ange- zeigte Problem behoben ist. ( S.229, 529)
●PCS (Pre-Crash-Sicherheitssystem) (je nach Ausstattung)
●LTA (Spurleitassistent) (je nach Ausstat-tung)
●LDA (Alarm und Lenkungssteuerung bei
Fahrspurabweichung) (je nach Ausstat- tung)
●AHS (Adaptives Fernlichtsystem) (je nach Ausstattung)
●Automatisches Fernli cht (je nach Ausstat- tung)
●RSA (Verkehrsschilderkennung) (je nach Ausstattung)
●Dynamische Radar-Ges chwindigkeitsrege- lung mit maximalem Drehzahlbereich (je
nach Ausstattung)
●Dynamische Radar-Ges chwindigkeitsrege-
lung (je nach Ausstattung)
■Wenn “Radar- Geschwindigkeitsrege-
lung nicht verfügbar Siehe Betriebsan- leitung” angezeigt wird (je nach
Ausstattung)
Die dynamische Radar-G eschwindigkeitsre-
gelung mit maximalem Drehzahlbereich oder das dynamische Radar-G eschwindigkeitsre-
gelsystem ist vorübergehend außer Betrieb
oder bis das in der Meldung angegebene Problem behoben wird. (Ursachen und Abhil-
femaßnahmen: S.229)
■Wenn “Radar- Geschwindigkeitsrege-
lung nicht verfügbar” angezeigt wird (je nach Ausstattung)
Das dynamische Radar-Geschwindigkeitsre-
gelsystem mit maximalem Drehzahlbereich
oder die dynamische Radar-Geschwindig- keitsregelung kann vorübergehend nicht ver-
wendet werden. Verwenden Sie das System,
wenn es wieder verfügbar wird.
Page 542 of 782

5408-2. Maßnahmen im Notfall

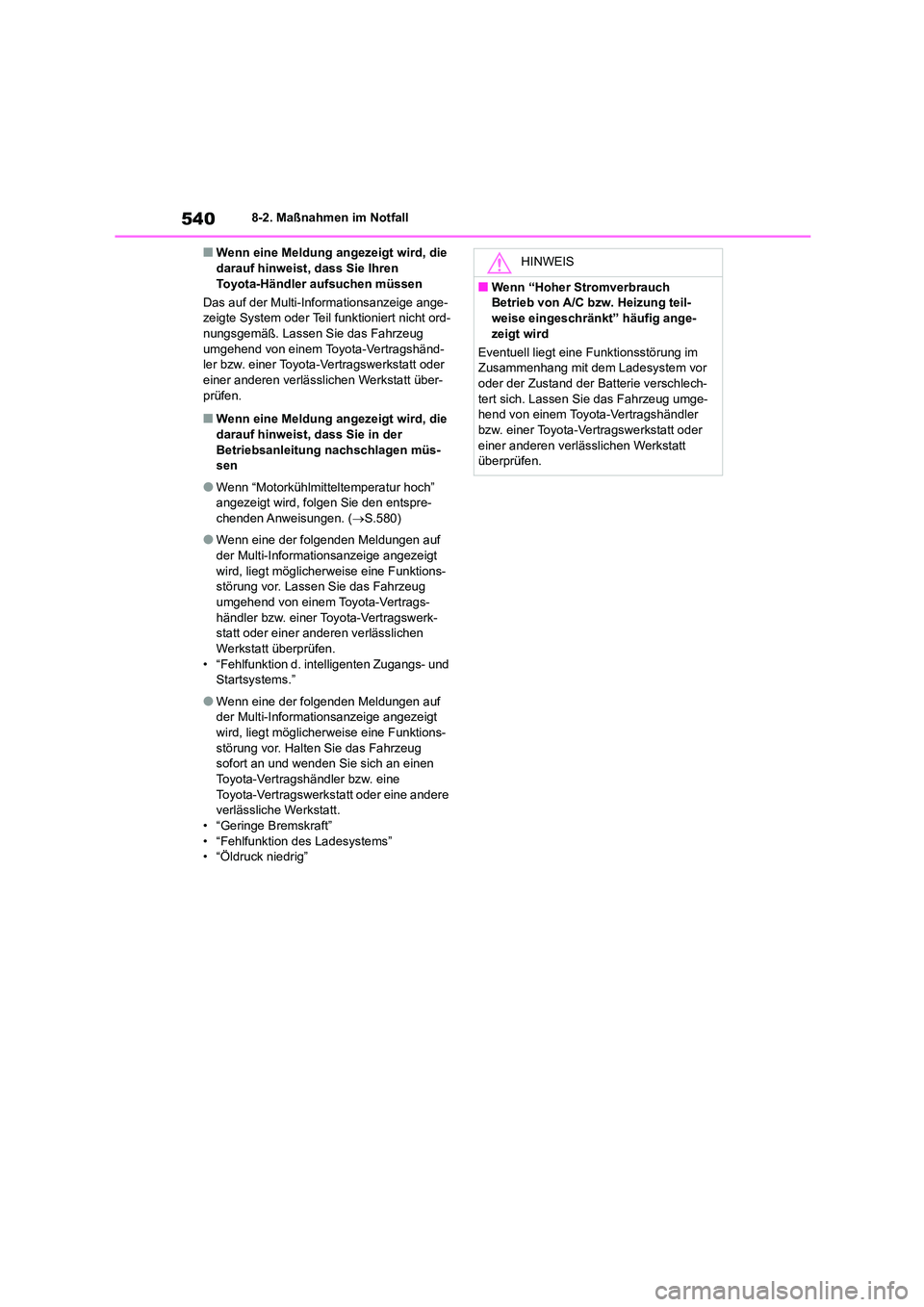

■Wenn eine Meldung angezeigt wird, die darauf hinweist, dass Sie Ihren
Toyota-Händler aufsuchen müssen
Das auf der Multi-Informationsanzeige ange-
zeigte System oder Teil funktioniert nicht ord- nungsgemäß. Lassen Sie das Fahrzeug
umgehend von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt über-
prüfen.
■Wenn eine Meldung angezeigt wird, die
darauf hinweist, dass Sie in der
Betriebsanleitung nachschlagen müs- sen
●Wenn “Motorkühlmitteltemperatur hoch” angezeigt wird, folgen Sie den entspre-
chenden Anweisungen. ( S.580)
●Wenn eine der folgenden Meldungen auf
der Multi-Informationsanzeige angezeigt
wird, liegt möglicher weise eine Funktions- störung vor. Lassen Sie das Fahrzeug
umgehend von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerk- statt oder einer anderen verlässlichen
Werkstatt überprüfen.
• “Fehlfunktion d. intelligenten Zugangs- und Startsystems.”
●Wenn eine der folgenden Meldungen auf der Multi-Informationsanzeige angezeigt
wird, liegt möglicher weise eine Funktions-
störung vor. Halten Sie das Fahrzeug sofort an und wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
• “Geringe Bremskraft”
• “Fehlfunktion des Ladesystems” • “Öldruck niedrig”
HINWEIS
■Wenn “Hoher Stromverbrauch
Betrieb von A/C bzw. Heizung teil-
weise eingeschränkt” häufig ange- zeigt wird
Eventuell liegt eine Funktionsstörung im
Zusammenhang mit dem Ladesystem vor
oder der Zustand der Batterie verschlech- tert sich. Lassen Sie das Fahrzeug umge-
hend von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen verlässlichen Werkstatt
überprüfen.
Page 543 of 782

541
8
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

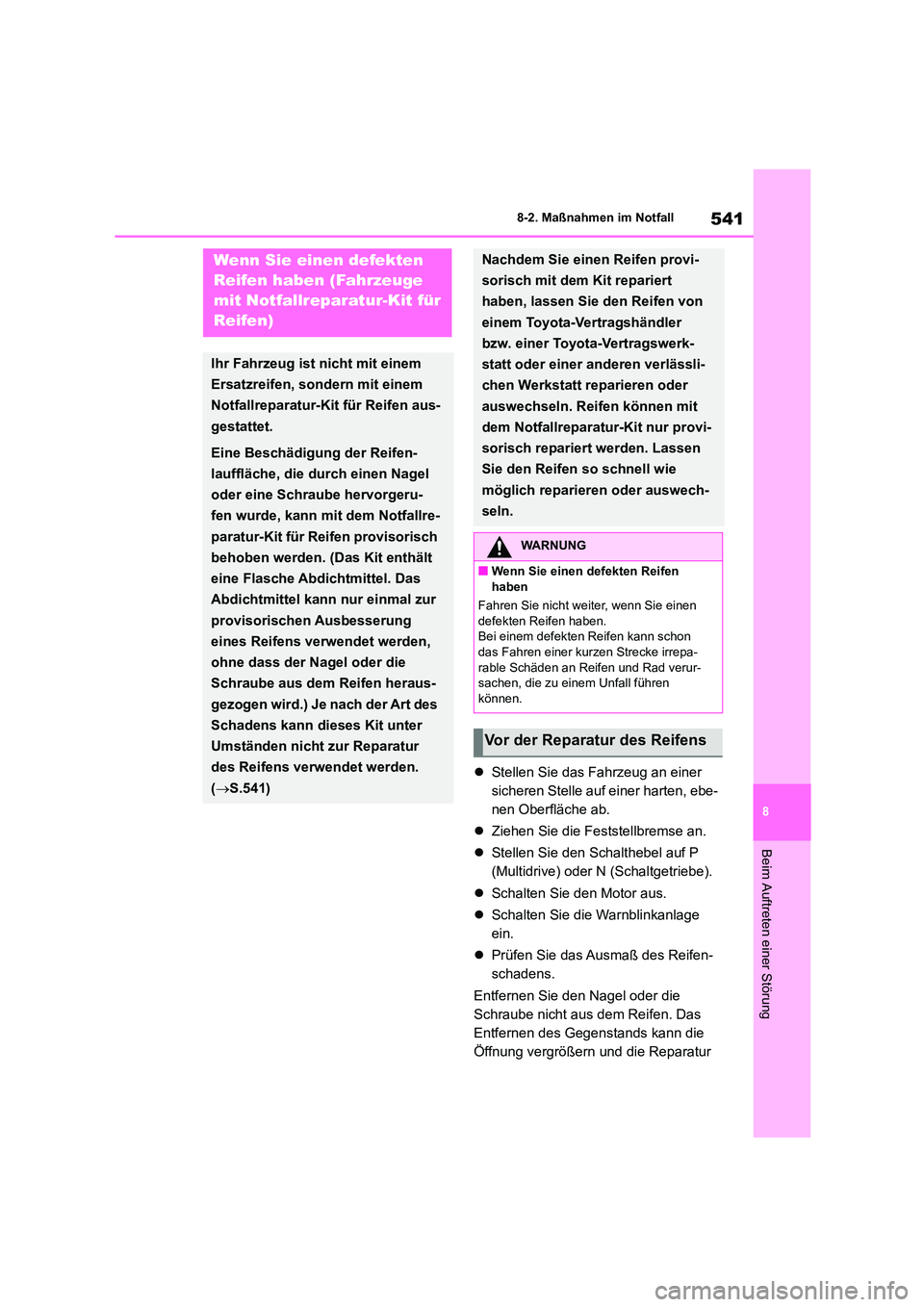

Stellen Sie das Fahrzeug an einer
sicheren Stelle auf einer harten, ebe-
nen Oberfläche ab.
Ziehen Sie die Feststellbremse an.
Stellen Sie den Schalthebel auf P
(Multidrive) oder N (Schaltgetriebe).
Schalten Sie den Motor aus.
Schalten Sie die Warnblinkanlage
ein.
Prüfen Sie das Ausmaß des Reifen-
schadens.
Entfernen Sie den Nagel oder die
Schraube nicht aus dem Reifen. Das
Entfernen des Gegenstands kann die
Öffnung vergrößern und die Reparatur
Wenn Sie einen defekten
Reifen haben (Fahrzeuge
mit Notfallreparatur-Kit für
Reifen)
Ihr Fahrzeug ist nicht mit einem
Ersatzreifen, sondern mit einem
Notfallreparatur-Kit für Reifen aus-
gestattet.
Eine Beschädigung der Reifen-
lauffläche, die durch einen Nagel
oder eine Schraube hervorgeru-
fen wurde, kann mit dem Notfallre-
paratur-Kit für Reifen provisorisch
behoben werden. (Das Kit enthält
eine Flasche Abdichtmittel. Das
Abdichtmittel kann nur einmal zur
provisorischen Ausbesserung
eines Reifens verwendet werden,
ohne dass der Nagel oder die
Schraube aus dem Reifen heraus-
gezogen wird.) Je nach der Art des
Schadens kann dieses Kit unter
Umständen nicht zur Reparatur
des Reifens verwendet werden.
( S.541)
Nachdem Sie einen Reifen provi-
sorisch mit dem Kit repariert
haben, lassen Sie den Reifen von
einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerk-
statt oder einer anderen verlässli-
chen Werkstatt reparieren oder
auswechseln. Reifen können mit
dem Notfallreparatur-Kit nur provi-
sorisch repariert werden. Lassen
Sie den Reifen so schnell wie
möglich reparieren oder auswech-
seln.
WARNUNG
■Wenn Sie einen defekten Reifen
haben
Fahren Sie nicht weiter, wenn Sie einen
defekten Reifen haben. Bei einem defekten Reifen kann schon
das Fahren einer kurzen Strecke irrepa-
rable Schäden an Reifen und Rad verur-
sachen, die zu einem Unfall führen können.
Vor der Reparatur des Reifens
Page 544 of 782

5428-2. Maßnahmen im Notfall

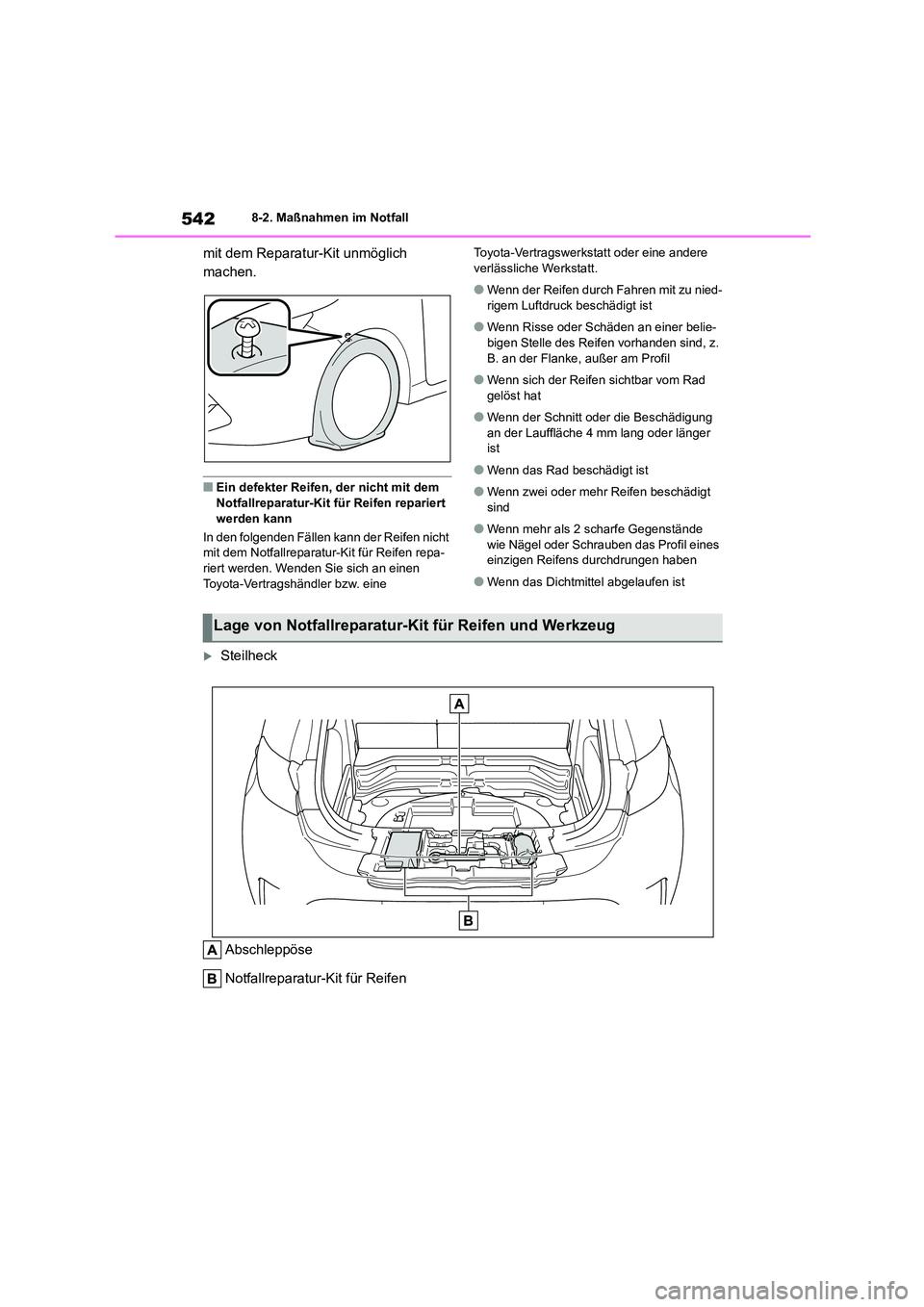

mit dem Reparatur-Kit unmöglich
machen.
■Ein defekter Reifen, der nicht mit dem
Notfallreparatur-Kit für Reifen repariert
werden kann
In den folgenden Fällen kann der Reifen nicht mit dem Notfallreparatur-Kit für Reifen repa-
riert werden. Wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
●Wenn der Reifen durch Fahren mit zu nied-rigem Luftdruck beschädigt ist
●Wenn Risse oder Schäden an einer belie-bigen Stelle des Reifen vorhanden sind, z.
B. an der Flanke, außer am Profil
●Wenn sich der Reifen sichtbar vom Rad
gelöst hat
●Wenn der Schnitt oder die Beschädigung an der Lauffläche 4 mm lang oder länger
ist
●Wenn das Rad beschädigt ist
●Wenn zwei oder mehr Reifen beschädigt sind
●Wenn mehr als 2 scharfe Gegenstände wie Nägel oder Schrauben das Profil eines
einzigen Reifens durchdrungen haben
●Wenn das Dichtmittel abgelaufen ist
Steilheck
Abschleppöse
Notfallreparatur-Kit für Reifen
Lage von Notfallreparatur-Kit für Reifen und Werkzeug
Page 545 of 782

543
8
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

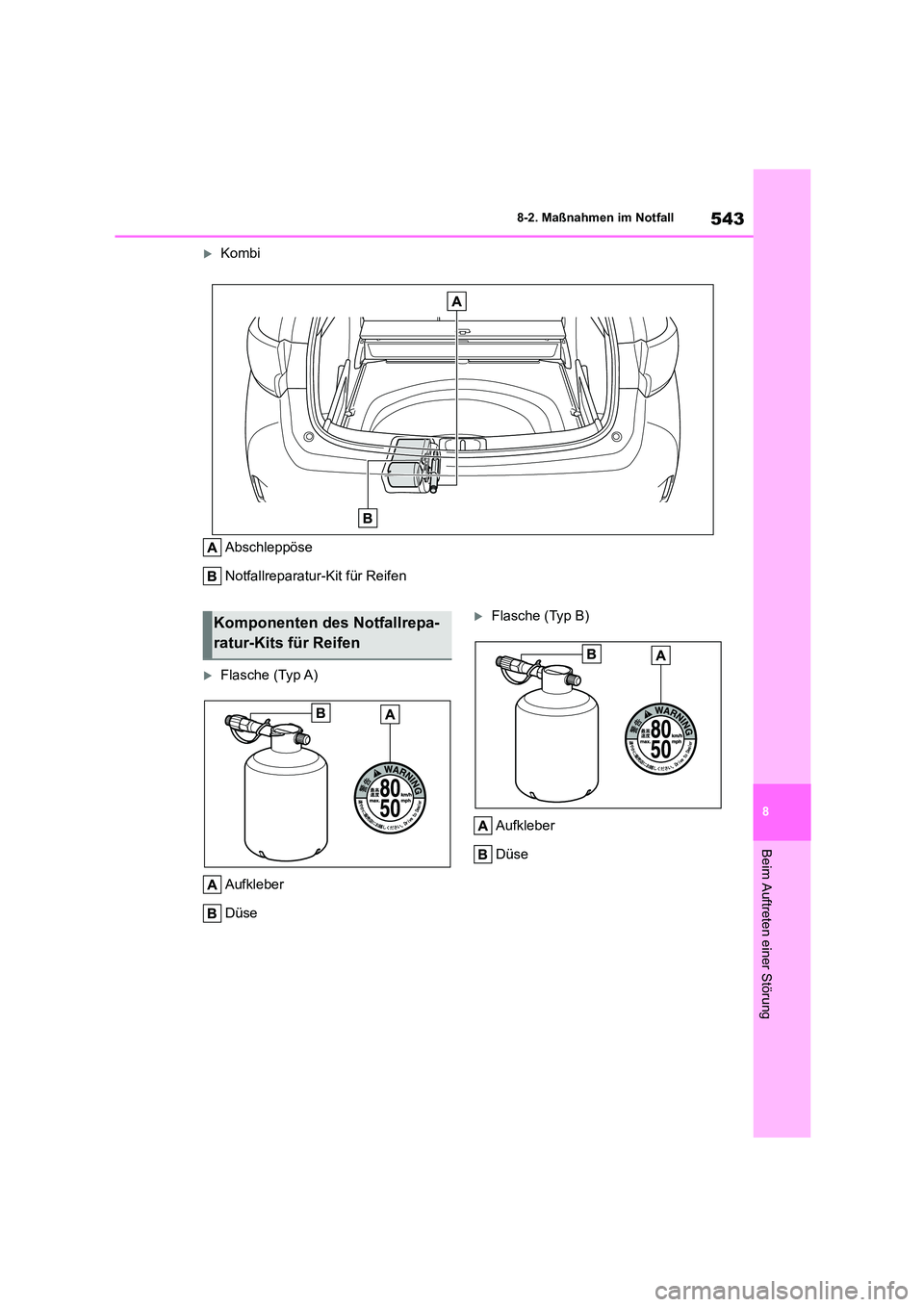

Kombi
Abschleppöse
Notfallreparatur-Kit für Reifen
Flasche (Typ A)
Aufkleber
Düse
Flasche (Typ B)
Aufkleber
Düse
Komponenten des Notfallrepa-
ratur-Kits für Reifen

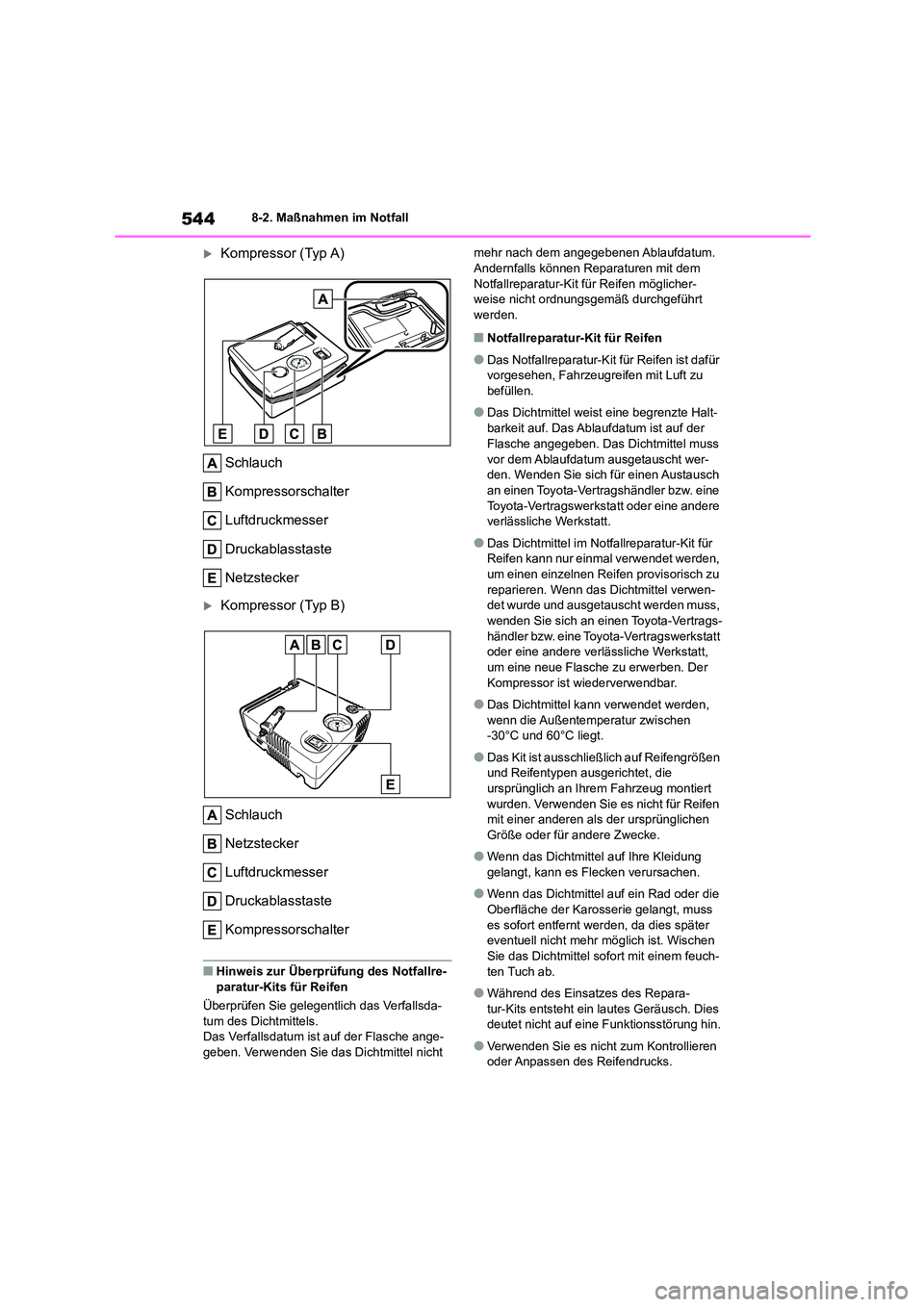

Page 546 of 782

5448-2. Maßnahmen im Notfall
Kompressor (Typ A)
Schlauch
Kompressorschalter
Luftdruckmesser
Druckablasstaste
Netzstecker
Kompressor (Typ B)
Schlauch
Netzstecker
Luftdruckmesser
Druckablasstaste
Kompressorschalter
■Hinweis zur Überprüfung des Notfallre- paratur-Kits für Reifen
Überprüfen Sie gelegentlich das Verfallsda-
tum des Dichtmittels.
Das Verfallsdatum ist auf der Flasche ange- geben. Verwenden Sie das Dichtmittel nicht
mehr nach dem angegebenen Ablaufdatum. Andernfalls können Reparaturen mit dem
Notfallreparatur-Kit für Reifen möglicher-
weise nicht ordnungsgemäß durchgeführt werden.
■Notfallreparatur-Kit für Reifen
●Das Notfallreparatur-Kit für Reifen ist dafür vorgesehen, Fahrzeugreifen mit Luft zu
befüllen.
●Das Dichtmittel weist eine begrenzte Halt-
barkeit auf. Das Ablaufdatum ist auf der
Flasche angegeben. Das Dichtmittel muss
vor dem Ablaufdatum ausgetauscht wer- den. Wenden Sie sich für einen Austausch
an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt.
●Das Dichtmittel im Notfallreparatur-Kit für Reifen kann nur einmal verwendet werden,
um einen einzelnen Reifen provisorisch zu
reparieren. Wenn das Dichtmittel verwen- det wurde und ausgetauscht werden muss,
wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder eine andere verl ässliche Werkstatt,
um eine neue Flasche zu erwerben. Der
Kompressor ist wiederverwendbar.
●Das Dichtmittel kann verwendet werden,
wenn die Außentemperatur zwischen -30°C und 60°C liegt.
●Das Kit ist ausschließlich auf Reifengrößen und Reifentypen ausgerichtet, die
ursprünglich an Ihrem Fahrzeug montiert
wurden. Verwenden Sie es nicht für Reifen mit einer anderen als der ursprünglichen
Größe oder für andere Zwecke.
●Wenn das Dichtmittel auf Ihre Kleidung
gelangt, kann es Flecken verursachen.
●Wenn das Dichtmittel auf ein Rad oder die
Oberfläche der Karosserie gelangt, muss
es sofort entfernt werden, da dies später eventuell nicht mehr möglich ist. Wischen
Sie das Dichtmittel sofort mit einem feuch-
ten Tuch ab.
●Während des Einsatzes des Repara-
tur-Kits entsteht ein lautes Geräusch. Dies deutet nicht auf eine Funktionsstörung hin.
●Verwenden Sie es nicht zum Kontrollieren oder Anpassen des Reifendrucks.

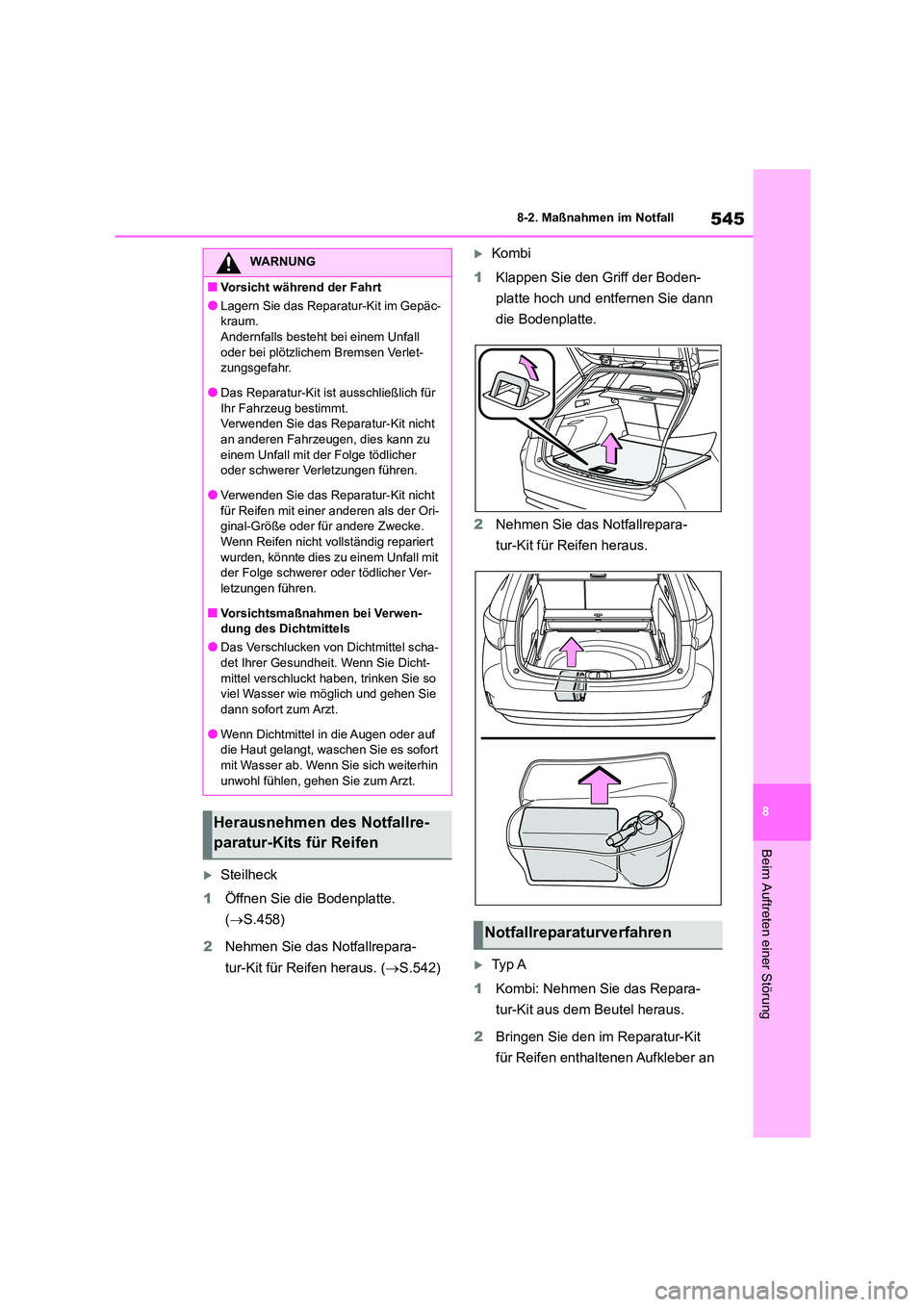

Page 547 of 782

545
8
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
Steilheck
1 Öffnen Sie die Bodenplatte.
( S.458)
2 Nehmen Sie das Notfallrepara-
tur-Kit für Reifen heraus. ( S.542)
Kombi
1 Klappen Sie den Griff der Boden-
platte hoch und entfernen Sie dann
die Bodenplatte.
2 Nehmen Sie das Notfallrepara-
tur-Kit für Reifen heraus.
Ty p A
1 Kombi: Nehmen Sie das Repara-
tur-Kit aus dem Beutel heraus.
2 Bringen Sie den im Reparatur-Kit
für Reifen enthaltenen Aufkleber an
WARNUNG
■Vorsicht während der Fahrt
●Lagern Sie das Reparatur-Kit im Gepäc-
kraum.
Andernfalls besteht bei einem Unfall oder bei plötzlichem Bremsen Verlet-
zungsgefahr.
●Das Reparatur-Kit ist ausschließlich für Ihr Fahrzeug bestimmt.
Verwenden Sie das Reparatur-Kit nicht
an anderen Fahrzeugen, dies kann zu einem Unfall mit der Folge tödlicher
oder schwerer Verletzungen führen.
●Verwenden Sie das Reparatur-Kit nicht für Reifen mit einer anderen als der Ori-
ginal-Größe oder für andere Zwecke.
Wenn Reifen nicht vollständig repariert wurden, könnte dies zu einem Unfall mit
der Folge schwerer oder tödlicher Ver-
letzungen führen.
■Vorsichtsmaßnahmen bei Verwen-
dung des Dichtmittels
●Das Verschlucken von Dichtmittel scha-
det Ihrer Gesundheit. Wenn Sie Dicht- mittel verschluckt haben, trinken Sie so
viel Wasser wie möglich und gehen Sie
dann sofort zum Arzt.
●Wenn Dichtmittel in die Augen oder auf die Haut gelangt, waschen Sie es sofort
mit Wasser ab. Wenn Sie sich weiterhin
unwohl fühlen, gehen Sie zum Arzt.
Herausnehmen des Notfallre-
paratur-Kits für Reifen
Notfallreparaturverfahren
Page 548 of 782

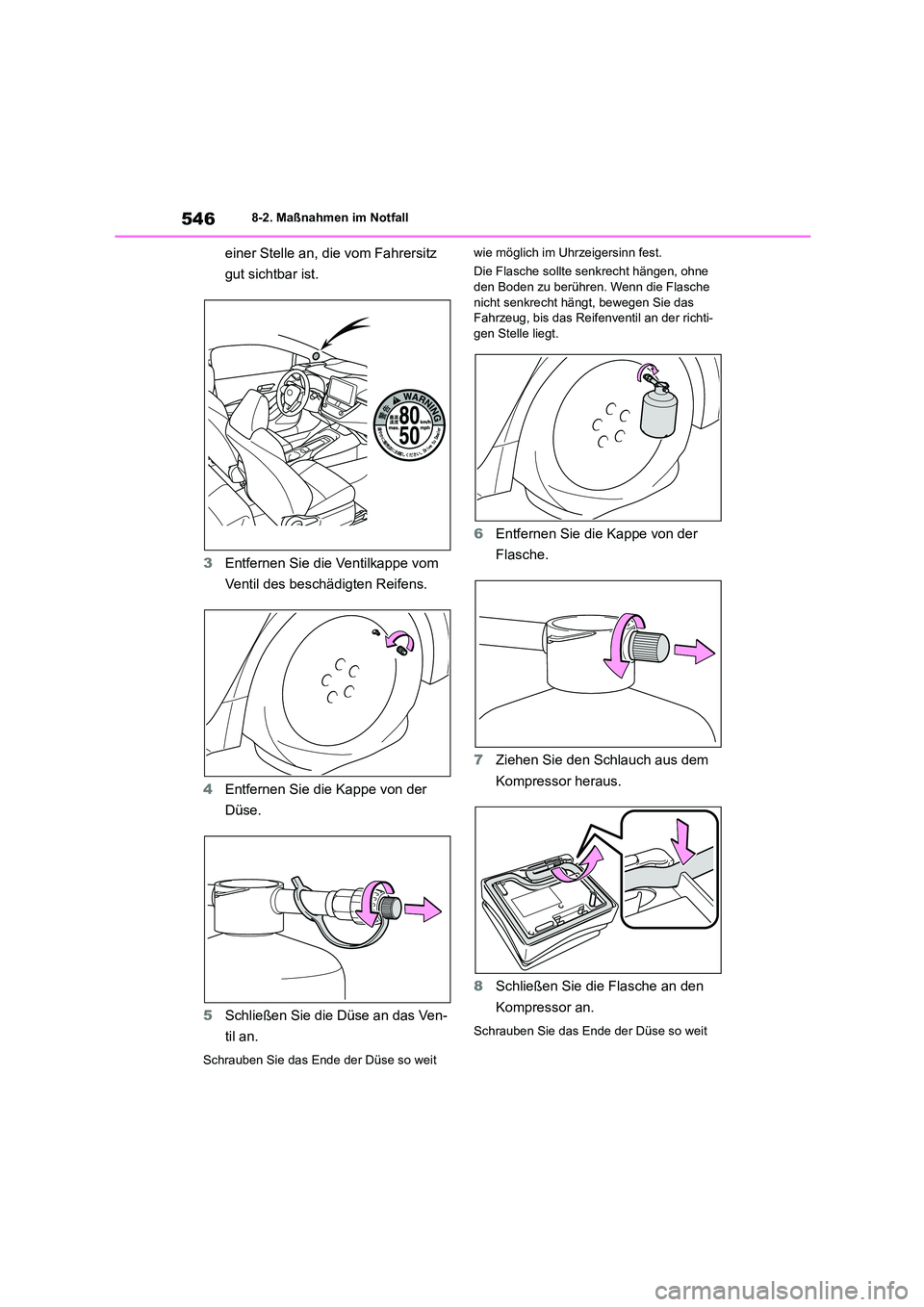

5468-2. Maßnahmen im Notfall
einer Stelle an, die vom Fahrersitz
gut sichtbar ist.
3 Entfernen Sie die Ventilkappe vom
Ventil des beschädigten Reifens.
4 Entfernen Sie die Kappe von der
Düse.
5 Schließen Sie die Düse an das Ven-
til an.
Schrauben Sie das Ende der Düse so weit
wie möglich im Uhrzeigersinn fest.
Die Flasche sollte senkrecht hängen, ohne den Boden zu berühren. Wenn die Flasche
nicht senkrecht hängt, bewegen Sie das
Fahrzeug, bis das Reifenventil an der richti- gen Stelle liegt.
6 Entfernen Sie die Kappe von der
Flasche.
7 Ziehen Sie den Schlauch aus dem
Kompressor heraus.
8 Schließen Sie die Flasche an den
Kompressor an.
Schrauben Sie das Ende der Düse so weit
Page 549 of 782

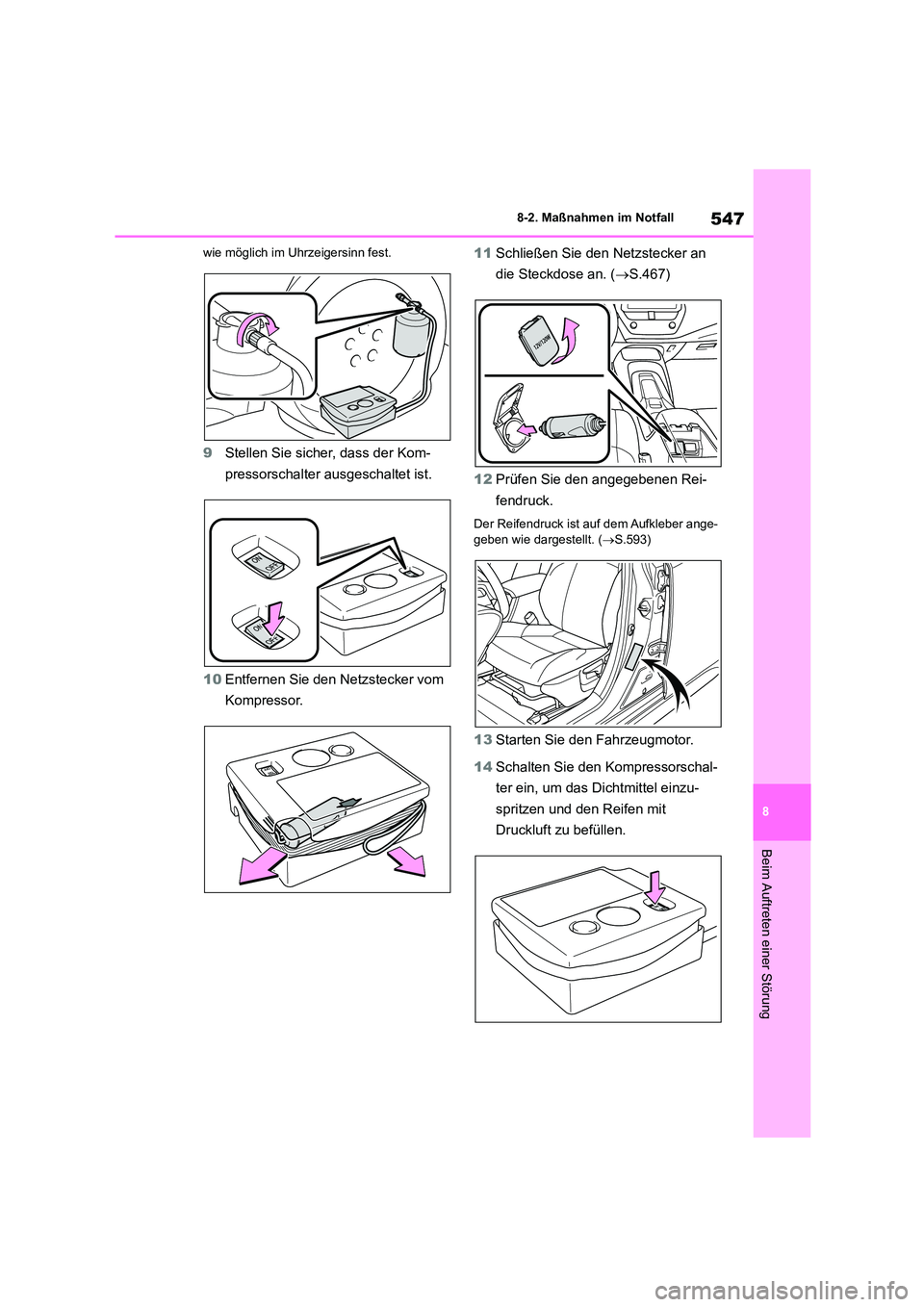

547
8
8-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
wie möglich im Uhrzeigersinn fest.
9 Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
10 Entfernen Sie den Netzstecker vom
Kompressor.
11 Schließen Sie den Netzstecker an
die Steckdose an. ( S.467)
12 Prüfen Sie den angegebenen Rei-
fendruck.
Der Reifendruck ist auf dem Aufkleber ange- geben wie dargestellt. ( S.593)
13Starten Sie den Fahrzeugmotor.
14 Schalten Sie den Kompressorschal-
ter ein, um das Dichtmittel einzu-
spritzen und den Reifen mit
Druckluft zu befüllen.
Page 550 of 782

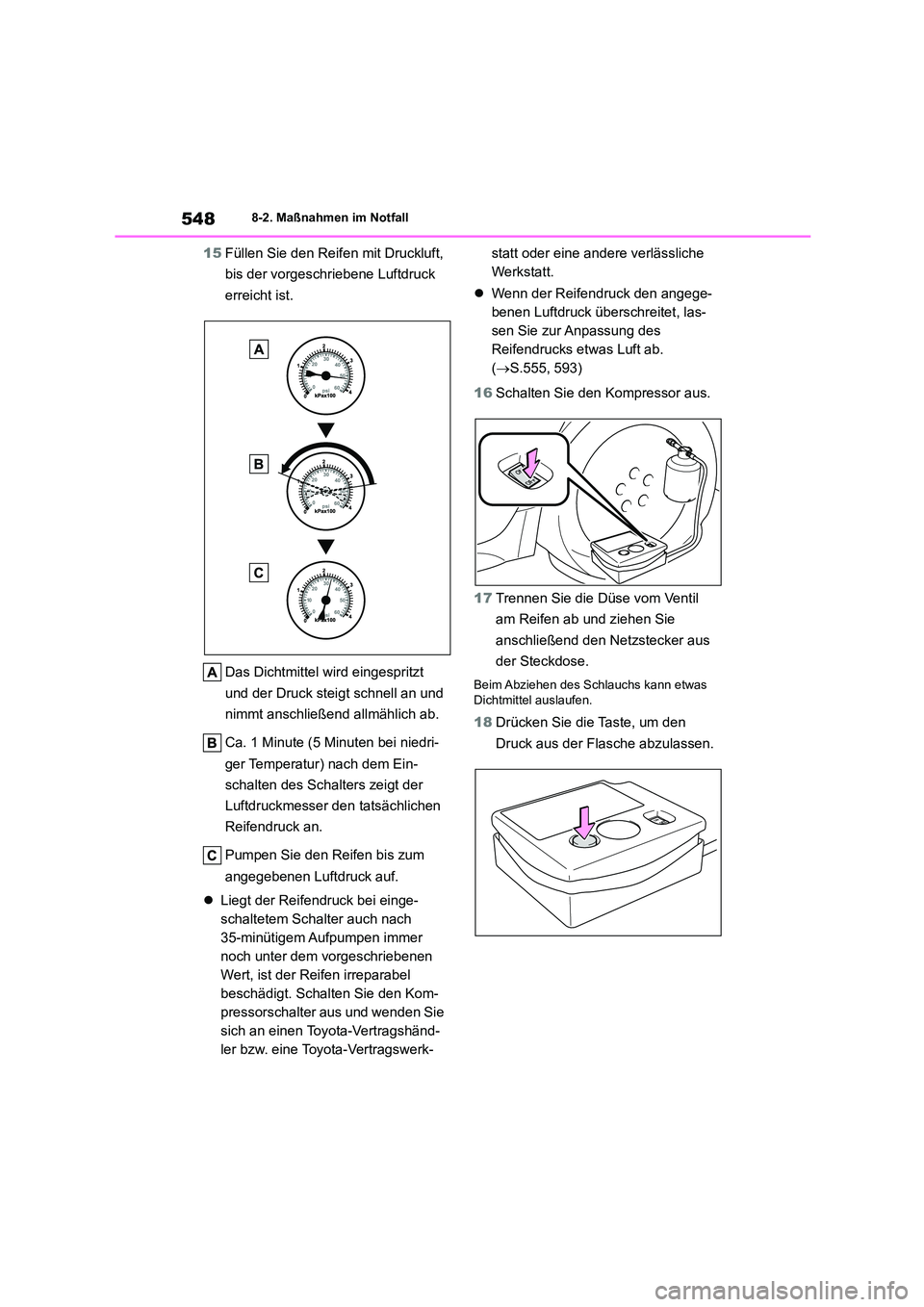

5488-2. Maßnahmen im Notfall
15Füllen Sie den Reifen mit Druckluft,
bis der vorgeschriebene Luftdruck
erreicht ist.
Das Dichtmittel wird eingespritzt
und der Druck steigt schnell an und
nimmt anschließend allmählich ab.
Ca. 1 Minute (5 Minuten bei niedri-
ger Temperatur) nach dem Ein-
schalten des Schalters zeigt der
Luftdruckmesser den tatsächlichen
Reifendruck an.
Pumpen Sie den Reifen bis zum
angegebenen Luftdruck auf.
Liegt der Reifendruck bei einge-
schaltetem Schalter auch nach
35-minütigem Aufpumpen immer
noch unter dem vorgeschriebenen
Wert, ist der Reifen irreparabel
beschädigt. Schalten Sie den Kom-
pressorschalter aus und wenden Sie
sich an einen Toyota-Vertragshänd-
ler bzw. eine Toyota-Vertragswerk-
statt oder eine andere verlässliche
Werkstatt.
Wenn der Reifendruck den angege-
benen Luftdruck überschreitet, las-
sen Sie zur Anpassung des
Reifendrucks etwas Luft ab.
( S.555, 593)
16 Schalten Sie den Kompressor aus.
17 Trennen Sie die Düse vom Ventil
am Reifen ab und ziehen Sie
anschließend den Netzstecker aus
der Steckdose.
Beim Abziehen des Schlauchs kann etwas
Dichtmittel auslaufen.
18 Drücken Sie die Taste, um den
Druck aus der Flasche abzulassen.
