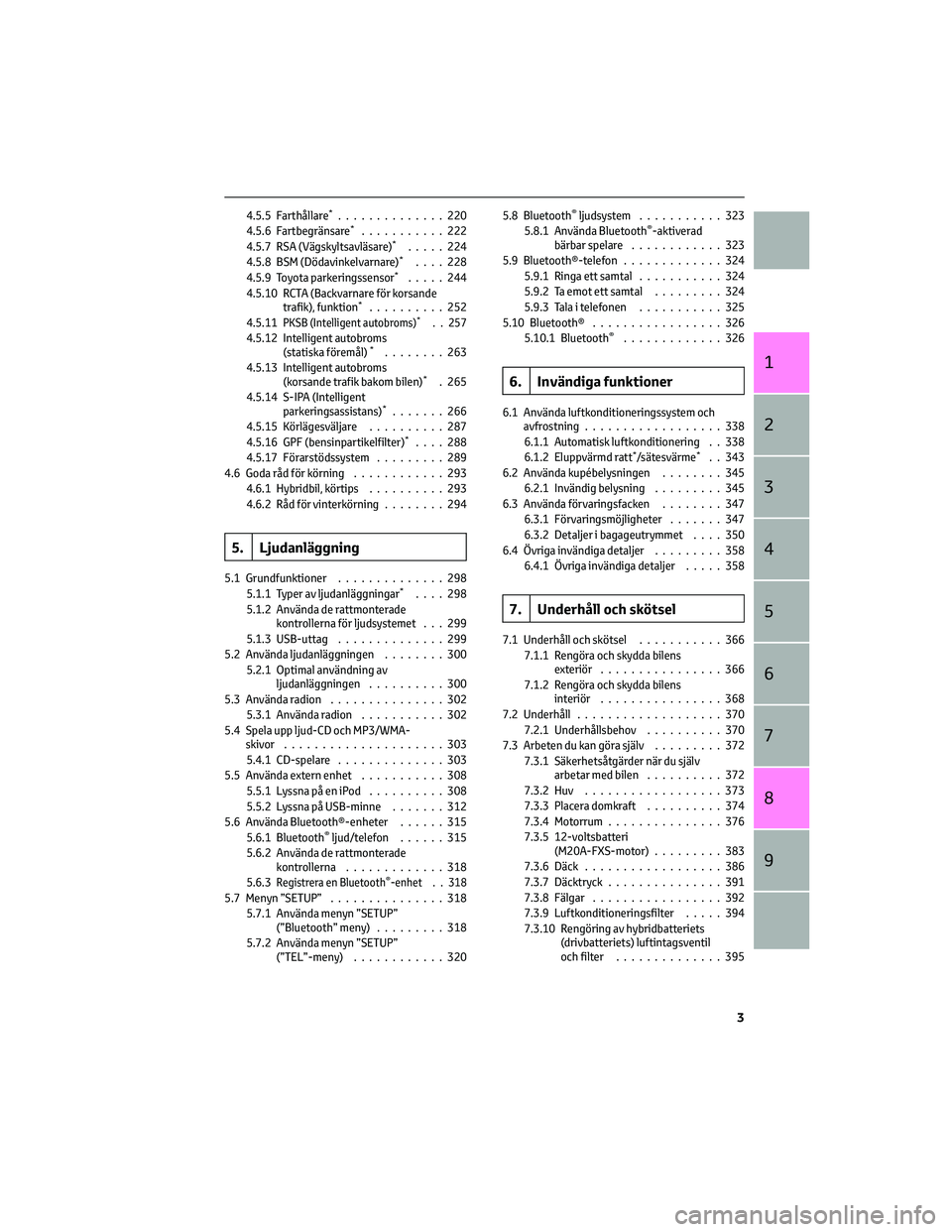

4.5.5 Farthållare*..............220
4.5.6 Fartbegränsare*...........222
4.5.7 RSA (Vägskyltsavläsare)*.....224
4.5.8 BSM (Dödavinkelvarnare)*....228
4.5.9 Toyota parkeringssensor*.....244
4.5.10 RCTA (Backvarnare för korsande
trafik), funktion
*..........252
4.5.11PKSB (Intelligent autobroms)*. . 2574.5.12 Intelligent autobroms
(statiska föremål)*........263
4.5.13 Intelligent autobroms
(korsande trafik bakom bilen)
*. 265
4.5.14 S-IPA (Intelligent
parkeringsassistans)
*.......266
4.5.15 Körlägesväljare..........287
4.5.16 GPF (bensinpartikelfilter)
*....288
4.5.17 Förarstödssystem.........289
4.6 Goda råd för körning............293
4.6.1 Hybridbil, körtips..........293
4.6.2 Råd för vinterkörning........294
5. Ljudanläggning
5.1 Grundfunktioner..............298
5.1.1 Typer av ljudanläggningar*....298
5.1.2 Använda de rattmonterade
kontrollerna för ljudsystemet . . . 299
5.1.3 USB-uttag..............299
5.2 Använda ljudanläggningen........300
5.2.1 Optimal användning av
ljudanläggningen..........300
5.3 Använda radion...............302
5.3.1 Använda radion...........302
5.4 Spela upp ljud-CD och MP3/WMA-
skivor.....................303
5.4.1 CD-spelare..............303
5.5 Använda extern enhet...........308
5.5.1 Lyssna på en iPod..........308
5.5.2 Lyssna på USB-minne.......312
5.6 Använda Bluetooth®-enheter......315
5.6.1 Bluetooth
®ljud/telefon......315
5.6.2 Använda de rattmonterade
kontrollerna.............318
5.6.3
Registrera en Bluetooth®-enhet . . 3185.7 Menyn ”SETUP”...............318
5.7.1 Använda menyn ”SETUP”
(”Bluetooth” meny).........318
5.7.2 Använda menyn ”SETUP”
(”TEL”-meny)............3205.8 Bluetooth
®ljudsystem...........323
5.8.1 Använda Bluetooth®-aktiverad
bärbar spelare............323
5.9 Bluetooth®-telefon.............324
5.9.1 Ringa ett samtal...........324
5.9.2 Ta emot ett samtal.........324
5.9.3 Tala i telefonen...........325
5.10 Bluetooth®.................326
5.10.1 Bluetooth
®.............326
6. Invändiga funktioner
6.1 Använda luftkonditioneringssystem och
avfrostning..................338
6.1.1 Automatisk luftkonditionering . . 338
6.1.2 Eluppvärmd ratt
*/sätesvärme*. . 343
6.2 Använda kupébelysningen........345
6.2.1 Invändig belysning.........345
6.3 Använda förvaringsfacken........347
6.3.1 Förvaringsmöjligheter.......347
6.3.2 Detaljer i bagageutrymmet....350
6.4 Övriga invändiga detaljer.........358
6.4.1 Övriga invändiga detaljer.....358
7. Underhåll och skötsel
7.1 Underhåll och skötsel...........366
7.1.1 Rengöra och skydda bilens
exteriör................366
7.1.2 Rengöra och skydda bilens
interiör................368
7.2 Underhåll...................370
7.2.1 Underhållsbehov..........370
7.3 Arbeten du kan göra själv.........372
7.3.1 Säkerhetsåtgärder när du själv
arbetar med bilen..........372
7.3.2 Huv..................373
7.3.3 Placera domkraft..........374
7.3.4 Motorrum...............376
7.3.5 12-voltsbatteri
(M20A-FXS-motor).........383
7.3.6 Däck..................386
7.3.7 Däcktryck...............391
7.3.8 Fälgar.................392
7.3.9 Luftkonditioneringsfilter.....394
7.3.10 Rengöring av hybridbatteriets
(drivbatteriets) luftintagsventil
och filter..............395
3
1
2
3
4
5
6
7
8
9

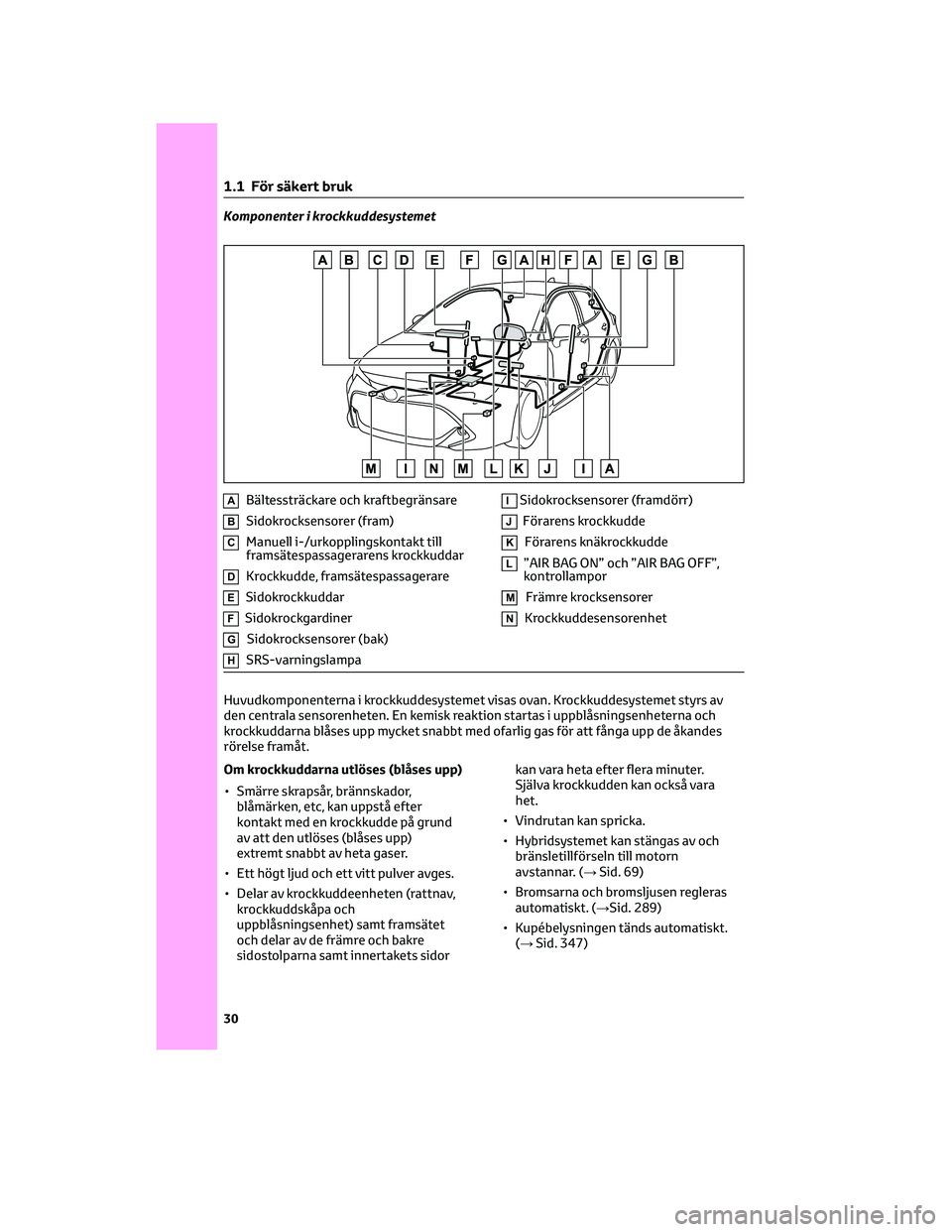

Komponenter i krockkuddesystemet
ABältessträckare och kraftbegränsare
BSidokrocksensorer (fram)
CManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
DKrockkudde, framsätespassagerare
ESidokrockkuddar
FSidokrockgardiner
GSidokrocksensorer (bak)
HSRS-varningslampa
ISidokrocksensorer (framdörr)
JFörarens krockkudde
KFörarens knäkrockkudde
L”AIR BAG ON” och ”AIR BAG OFF”,
kontrollampor
MFrämre krocksensorer
NKrockkuddesensorenhet
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
Om krockkuddarna utlöses (blåses upp)
• Smärre skrapsår, brännskador,
blåmärken, etc, kan uppstå efter
kontakt med en krockkudde på grund
av att den utlöses (blåses upp)
extremt snabbt av heta gaser.
• Ett högt ljud och ett vitt pulver avges.
• Delar av krockkuddeenheten (rattnav,
krockkuddskåpa och
uppblåsningsenhet) samt framsätet
och delar av de främre och bakre
sidostolparna samt innertakets sidorkan vara heta efter flera minuter.
Själva krockkudden kan också vara
het.
• Vindrutan kan spricka.
• Hybridsystemet kan stängas av och
bränsletillförseln till motorn
avstannar. (→Sid. 69)
• Bromsarna och bromsljusen regleras
automatiskt. (→Sid. 289)
• Kupébelysningen tänds automatiskt.
(→Sid. 347)
1 .1 För säkert bruk
30

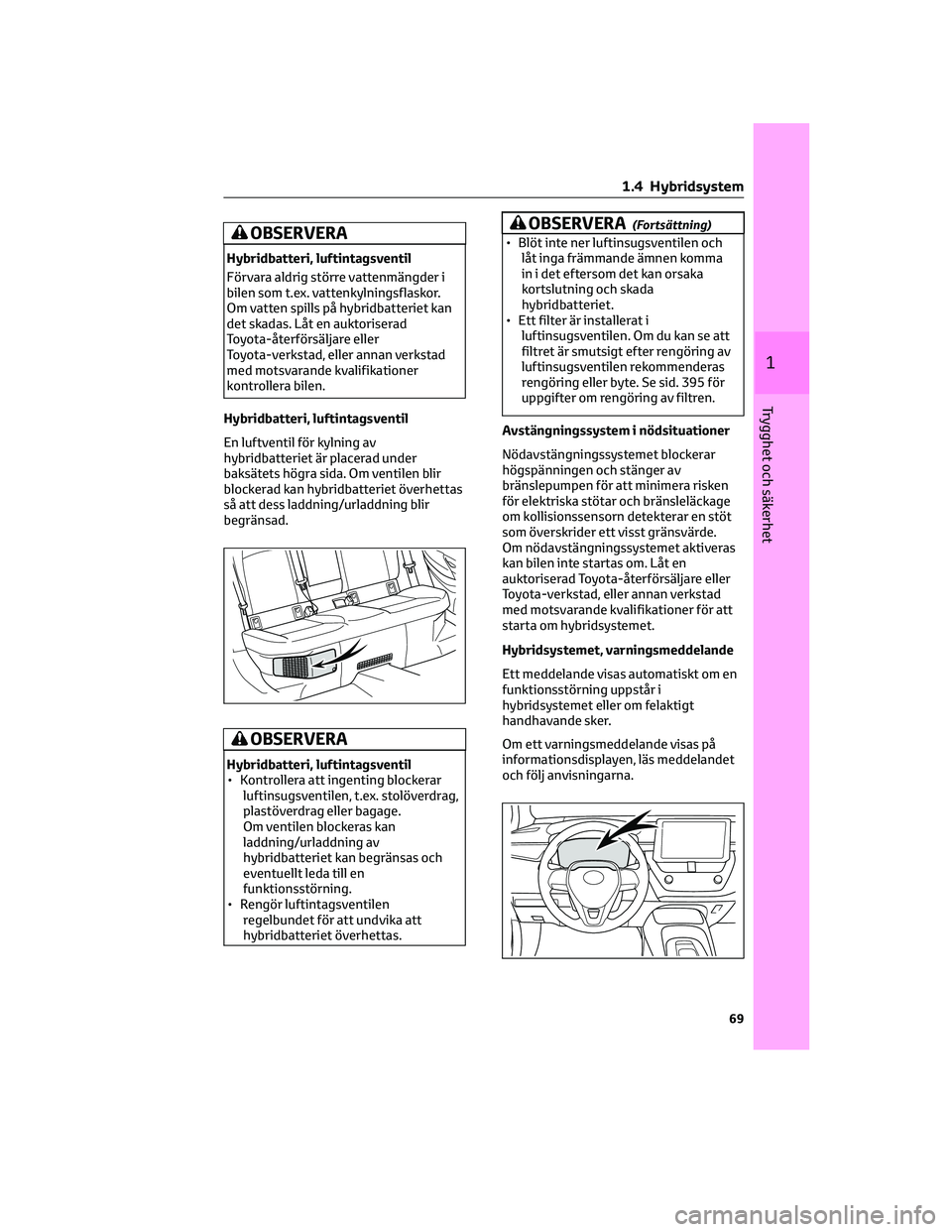

OBSERVERA
Hybridbatteri, luftintagsventil
Förvara aldrig större vattenmängder i
bilen som t.ex. vattenkylningsflaskor.
Om vatten spills på hybridbatteriet kan
det skadas. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Hybridbatteri, luftintagsventil
En luftventil för kylning av
hybridbatteriet är placerad under
baksätets högra sida. Om ventilen blir
blockerad kan hybridbatteriet överhettas
så att dess laddning/urladdning blir
begränsad.
OBSERVERA
Hybridbatteri, luftintagsventil
• Kontrollera att ingenting blockerar
luftinsugsventilen, t.ex. stolöverdrag,
plastöverdrag eller bagage.
Om ventilen blockeras kan
laddning/urladdning av
hybridbatteriet kan begränsas och
eventuellt leda till en
funktionsstörning.
• Rengör luftintagsventilen
regelbundet för att undvika att
hybridbatteriet överhettas.
OBSERVERA(Fortsättning)
• Blöt inte ner luftinsugsventilen och
låt inga främmande ämnen komma
in i det eftersom det kan orsaka
kortslutning och skada
hybridbatteriet.
• Ett filter är installerat i
luftinsugsventilen. Om du kan se att
filtret är smutsigt efter rengöring av
luftinsugsventilen rekommenderas
rengöring eller byte. Se sid. 395 för
uppgifter om rengöring av filtren.
Avstängningssystem i nödsituationer
Nödavstängningssystemet blockerar
högspänningen och stänger av
bränslepumpen för att minimera risken
för elektriska stötar och bränsleläckage
om kollisionssensorn detekterar en stöt
som överskrider ett visst gränsvärde.
Om nödavstängningssystemet aktiveras
kan bilen inte startas om. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer för att
starta om hybridsystemet.
Hybridsystemet, varningsmeddelande
Ett meddelande visas automatiskt om en
funktionsstörning uppstår i
hybridsystemet eller om felaktigt
handhavande sker.
Om ett varningsmeddelande visas på
informationsdisplayen, läs meddelandet
och följ anvisningarna.
1 .4 Hybridsystem
69
1
Trygghet och säkerhet

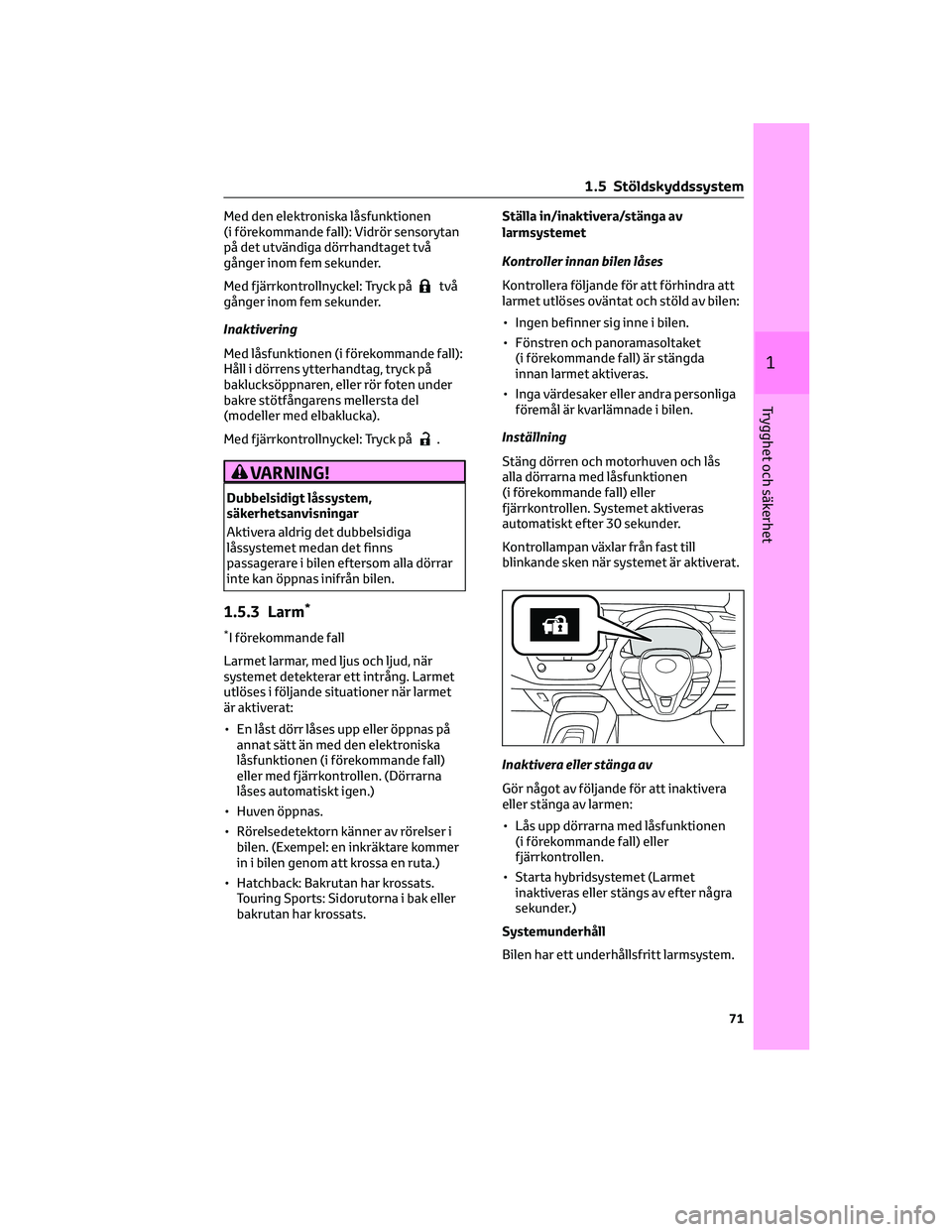

Med den elektroniska låsfunktionen
(i förekommande fall): Vidrör sensorytan
på det utvändiga dörrhandtaget två
gånger inom fem sekunder.
Med fjärrkontrollnyckel: Tryck på
två
gånger inom fem sekunder.
Inaktivering
Med låsfunktionen (i förekommande fall):
Håll i dörrens ytterhandtag, tryck på
baklucksöppnaren, eller rör foten under
bakre stötfångarens mellersta del
(modeller med elbaklucka).
Med fjärrkontrollnyckel: Tryck på
.
VARNING!
Dubbelsidigt låssystem,
säkerhetsanvisningar
Aktivera aldrig det dubbelsidiga
låssystemet medan det finns
passagerare i bilen eftersom alla dörrar
inte kan öppnas inifrån bilen.
1.5.3 Larm*
*I förekommande fall
Larmet larmar, med ljus och ljud, när
systemet detekterar ett intrång. Larmet
utlöses i följande situationer när larmet
är aktiverat:
• En låst dörr låses upp eller öppnas på
annat sätt än med den elektroniska
låsfunktionen (i förekommande fall)
eller med fjärrkontrollen. (Dörrarna
låses automatiskt igen.)
• Huven öppnas.
• Rörelsedetektorn känner av rörelser i
bilen. (Exempel: en inkräktare kommer
in i bilen genom att krossa en ruta.)
• Hatchback: Bakrutan har krossats.
Touring Sports: Sidorutorna i bak eller
bakrutan har krossats.Ställa in/inaktivera/stänga av
larmsystemet
Kontroller innan bilen låses
Kontrollera följande för att förhindra att
larmet utlöses oväntat och stöld av bilen:
• Ingen befinner sig inne i bilen.
• Fönstren och panoramasoltaket
(i förekommande fall) är stängda
innan larmet aktiveras.
• Inga värdesaker eller andra personliga
föremål är kvarlämnade i bilen.
Inställning
Stäng dörren och motorhuven och lås
alla dörrarna med låsfunktionen
(i förekommande fall) eller
fjärrkontrollen. Systemet aktiveras
automatiskt efter 30 sekunder.
Kontrollampan växlar från fast till
blinkande sken när systemet är aktiverat.
Inaktivera eller stänga av
Gör något av följande för att inaktivera
eller stänga av larmen:
• Lås upp dörrarna med låsfunktionen
(i förekommande fall) eller
fjärrkontrollen.
• Starta hybridsystemet (Larmet
inaktiveras eller stängs av efter några
sekunder.)
Systemunderhåll
Bilen har ett underhållsfritt larmsystem.
1 .5 Stöldskyddssystem
71
1
Trygghet och säkerhet

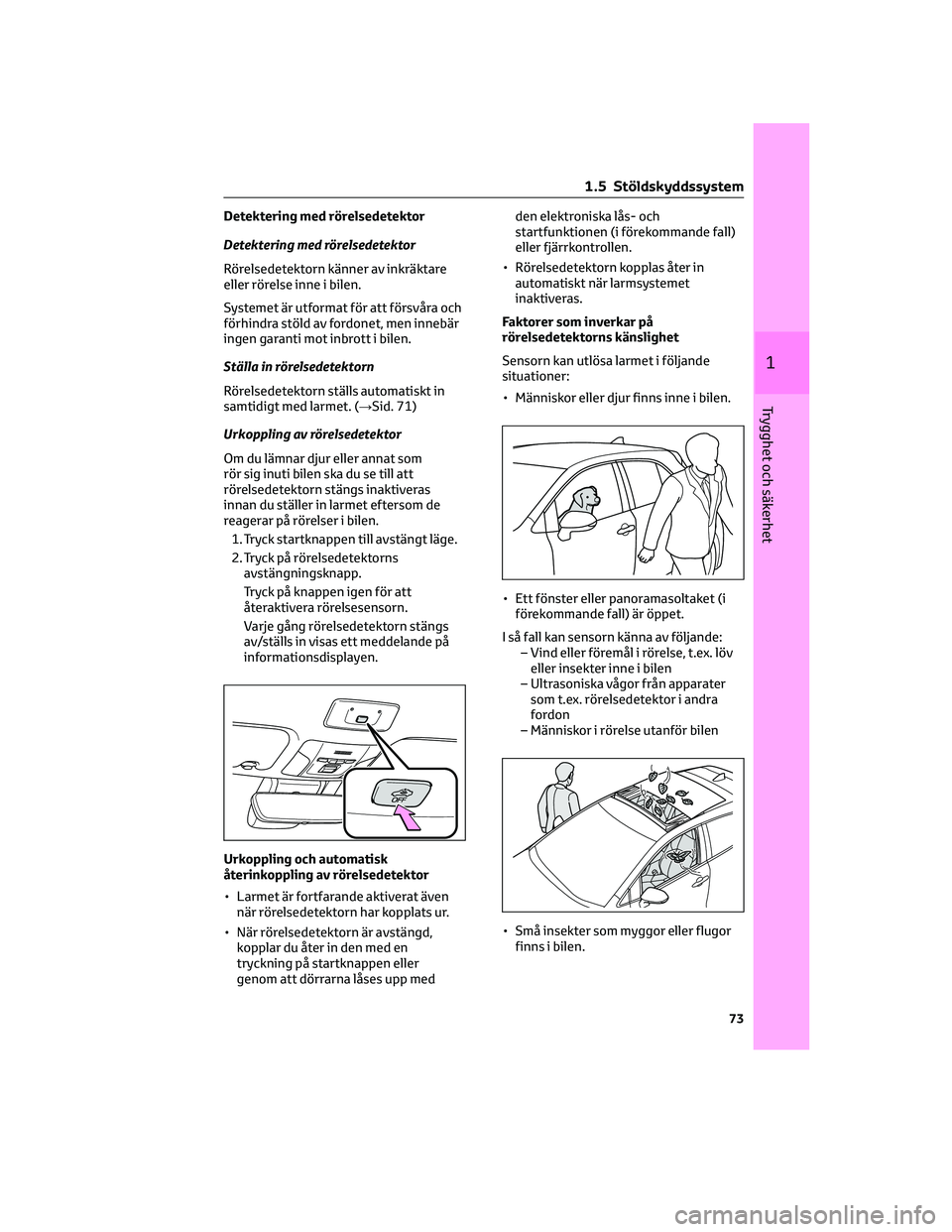

Detektering med rörelsedetektor
Detektering med rörelsedetektor
Rörelsedetektorn känner av inkräktare
eller rörelse inne i bilen.
Systemet är utformat för att försvåra och
förhindra stöld av fordonet, men innebär
ingen garanti mot inbrott i bilen.
Ställa in rörelsedetektorn
Rörelsedetektorn ställs automatiskt in
samtidigt med larmet. (→Sid. 71)
Urkoppling av rörelsedetektor
Om du lämnar djur eller annat som
rör sig inuti bilen ska du se till att
rörelsedetektorn stängs inaktiveras
innan du ställer in larmet eftersom de
reagerar på rörelser i bilen.
1. Tryck startknappen till avstängt läge.
2. Tryck på rörelsedetektorns
avstängningsknapp.
Tryck på knappen igen för att
återaktivera rörelsesensorn.
Varje gång rörelsedetektorn stängs
av/ställs in visas ett meddelande på
informationsdisplayen.
Urkoppling och automatisk
återinkoppling av rörelsedetektor
• Larmet är fortfarande aktiverat även
när rörelsedetektorn har kopplats ur.
• När rörelsedetektorn är avstängd,
kopplar du åter in den med en
tryckning på startknappen eller
genom att dörrarna låses upp medden elektroniska lås- och
startfunktionen (i förekommande fall)
eller fjärrkontrollen.
• Rörelsedetektorn kopplas åter in
automatiskt när larmsystemet
inaktiveras.
Faktorer som inverkar på
rörelsedetektorns känslighet
Sensorn kan utlösa larmet i följande
situationer:
• Människor eller djur finns inne i bilen.
• Ett fönster eller panoramasoltaket (i
förekommande fall) är öppet.
I så fall kan sensorn känna av följande:
– Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
– Ultrasoniska vågor från apparater
som t.ex. rörelsedetektor i andra
fordon
– Människor i rörelse utanför bilen
• Små insekter som myggor eller flugor
finns i bilen.
1 .5 Stöldskyddssystem
73
1
Trygghet och säkerhet

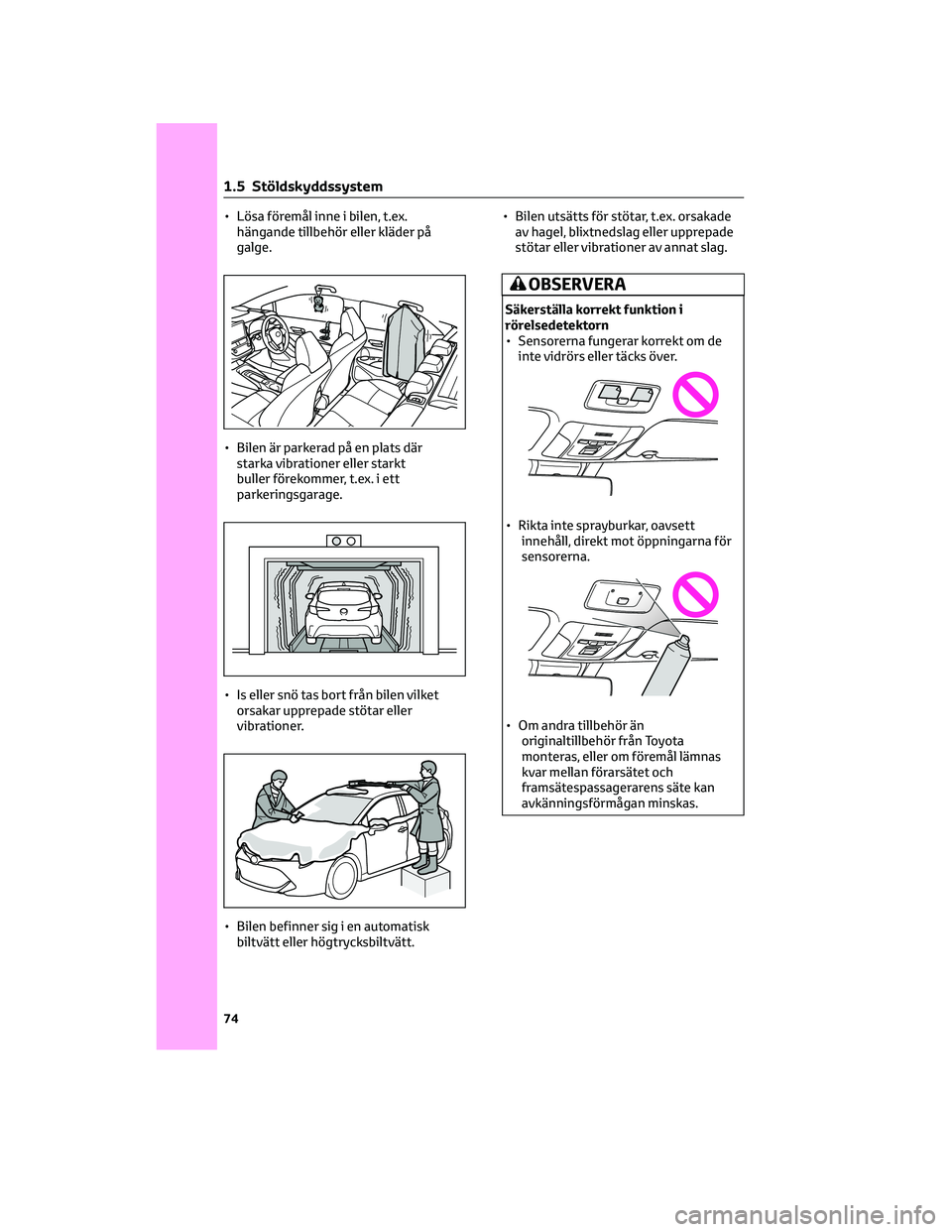

• Lösa föremål inne i bilen, t.ex.
hängande tillbehör eller kläder på
galge.
• Bilen är parkerad på en plats där
starka vibrationer eller starkt
buller förekommer, t.ex. i ett
parkeringsgarage.
• Is eller snö tas bort från bilen vilket
orsakar upprepade stötar eller
vibrationer.
• Bilen befinner sig i en automatisk
biltvätt eller högtrycksbiltvätt.• Bilen utsätts för stötar, t.ex. orsakade
av hagel, blixtnedslag eller upprepade
stötar eller vibrationer av annat slag.
OBSERVERA
Säkerställa korrekt funktion i
rörelsedetektorn
• Sensorerna fungerar korrekt om de
inte vidrörs eller täcks över.
• Rikta inte sprayburkar, oavsett
innehåll, direkt mot öppningarna för
sensorerna.
• Om andra tillbehör än
originaltillbehör från Toyota
monteras, eller om föremål lämnas
kvar mellan förarsätet och
framsätespassagerarens säte kan
avkänningsförmågan minskas.
1 .5 Stöldskyddssystem
74

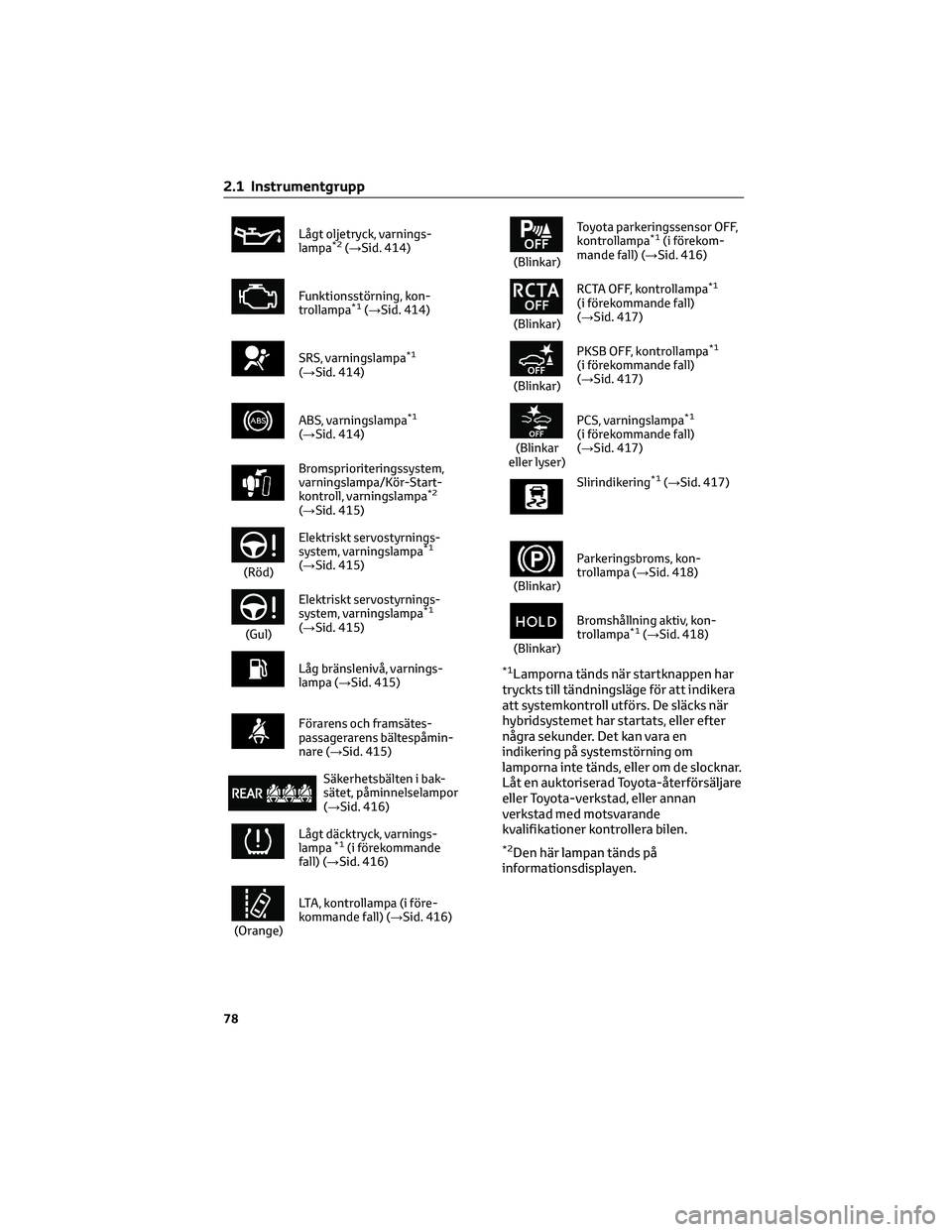

Lågt oljetryck, varnings-
lampa*2(→Sid. 414)
Funktionsstörning, kon-
trollampa*1(→Sid. 414)
SRS, varningslampa*1
(→Sid. 414)
ABS, varningslampa*1
(→Sid. 414)
Bromsprioriteringssystem,
varningslampa/Kör-Start-
kontroll, varningslampa
*2
(→Sid. 415)
(Röd)Elektriskt servostyrnings-
system, varningslampa
*1
(→Sid. 415)
(Gul)Elektriskt servostyrnings-
system, varningslampa
*1
(→Sid. 415)
Låg bränslenivå, varnings-
lampa (→Sid. 415)
Förarens och framsätes-
passagerarens bältespåmin-
nare (→Sid. 415)
Säkerhetsbälten i bak-
sätet, påminnelselampor
(→Sid. 416)
Lågt däcktryck, varnings-
lampa*1(i förekommande
fall) (→Sid. 416)
(Orange)LTA, kontrollampa (i före-
kommande fall) (→Sid. 416)
(Blinkar)Toyota parkeringssensor OFF,
kontrollampa
*1(i förekom-
mande fall) (→Sid. 416)
(Blinkar)RCTA OFF, kontrollampa
*1
(i förekommande fall)
(→Sid. 417)
(Blinkar)PKSB OFF, kontrollampa
*1
(i förekommande fall)
(→Sid. 417)
(Blinkar
eller lyser)PCS, varningslampa
*1
(i förekommande fall)
(→Sid. 417)
Slirindikering*1(→Sid. 417)
(Blinkar)Parkeringsbroms, kon-
trollampa (→Sid. 418)
(Blinkar)Bromshållning aktiv, kon-
trollampa
*1(→Sid. 418)
*1Lamporna tänds när startknappen har
tryckts till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet har startats, eller efter
några sekunder. Det kan vara en
indikering på systemstörning om
lamporna inte tänds, eller om de slocknar.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
*2Den här lampan tänds på
informationsdisplayen.
2.1 Instrumentgrupp
78

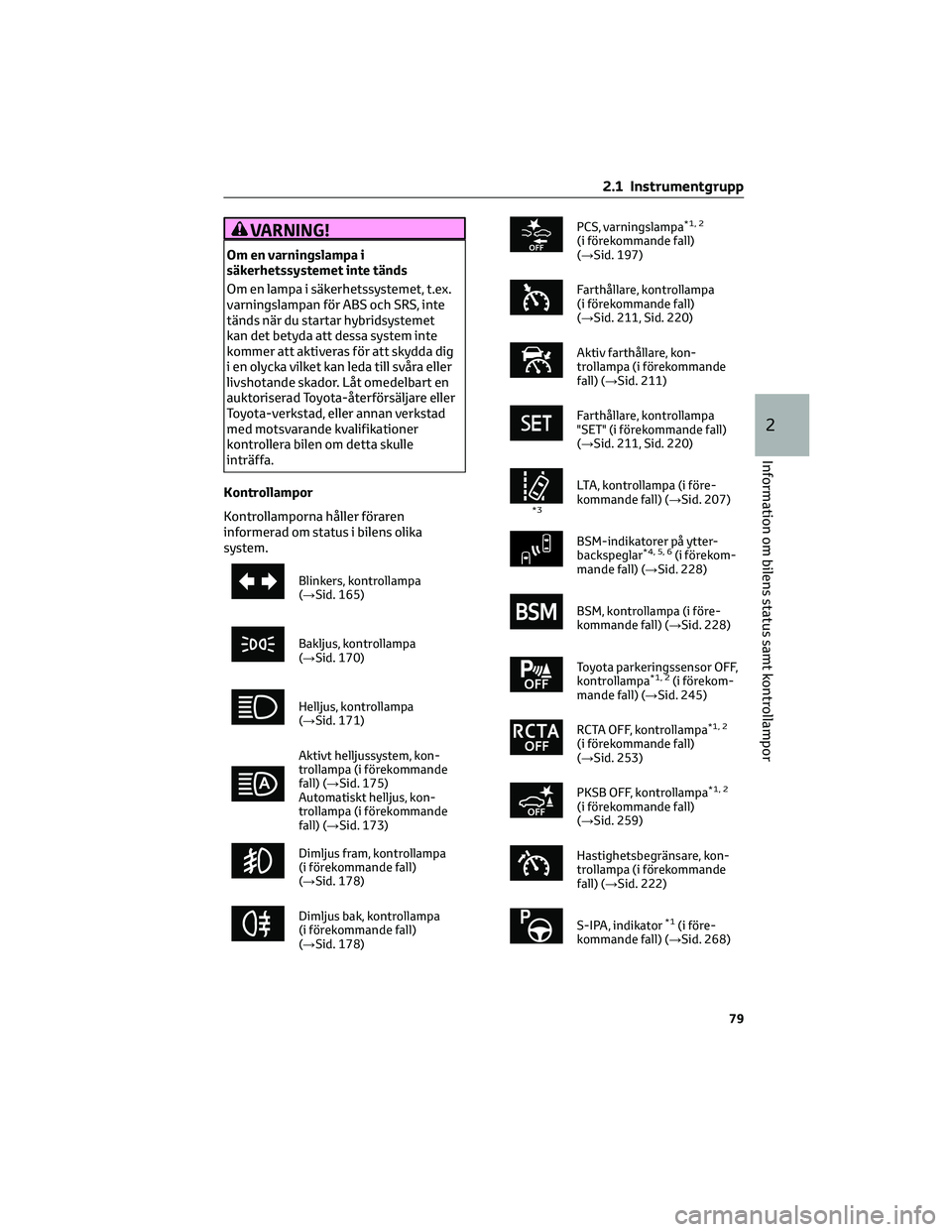

VARNING!
Om en varningslampa i
säkerhetssystemet inte tänds
Om en lampa i säkerhetssystemet, t.ex.
varningslampan för ABS och SRS, inte
tänds när du startar hybridsystemet
kan det betyda att dessa system inte
kommer att aktiveras för att skydda dig
i en olycka vilket kan leda till svåra eller
livshotande skador. Låt omedelbart en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta skulle
inträffa.
Kontrollampor
Kontrollamporna håller föraren
informerad om status i bilens olika
system.
Blinkers, kontrollampa
(→Sid. 165)
Bakljus, kontrollampa
(→Sid. 170)
Helljus, kontrollampa
(→Sid. 171)
Aktivt helljussystem, kon-
trollampa (i förekommande
fall) (→Sid. 175)
Automatiskt helljus, kon-
trollampa (i förekommande
fall) (→Sid. 173)
Dimljus fram, kontrollampa
(i förekommande fall)
(→Sid. 178)
Dimljus bak, kontrollampa
(i förekommande fall)
(→Sid. 178)
PCS, varningslampa*1, 2
(i förekommande fall)
(→Sid. 197)
Farthållare, kontrollampa
(i förekommande fall)
(→Sid. 211, Sid. 220)
Aktiv farthållare, kon-
trollampa (i förekommande
fall) (→Sid. 211)
Farthållare, kontrollampa
"SET" (i förekommande fall)
(→Sid. 211, Sid. 220)
*3
LTA, kontrollampa (i före-
kommande fall) (→Sid. 207)
BSM-indikatorer på ytter-
backspeglar*4, 5, 6(i förekom-
mande fall) (→Sid. 228)
BSM, kontrollampa (i före-
kommande fall) (→Sid. 228)
Toyota parkeringssensor OFF,
kontrollampa*1, 2(i förekom-
mande fall) (→Sid. 245)
RCTA OFF, kontrollampa*1, 2
(i förekommande fall)
(→Sid. 253)
PKSB OFF, kontrollampa*1, 2
(i förekommande fall)
(→Sid. 259)
Hastighetsbegränsare, kon-
trollampa (i förekommande
fall) (→Sid. 222)
S-IPA, indikator*1(i före-
kommande fall) (→Sid. 268)
2.1 Instrumentgrupp
79
2
Information om bilens status samt kontrollampor

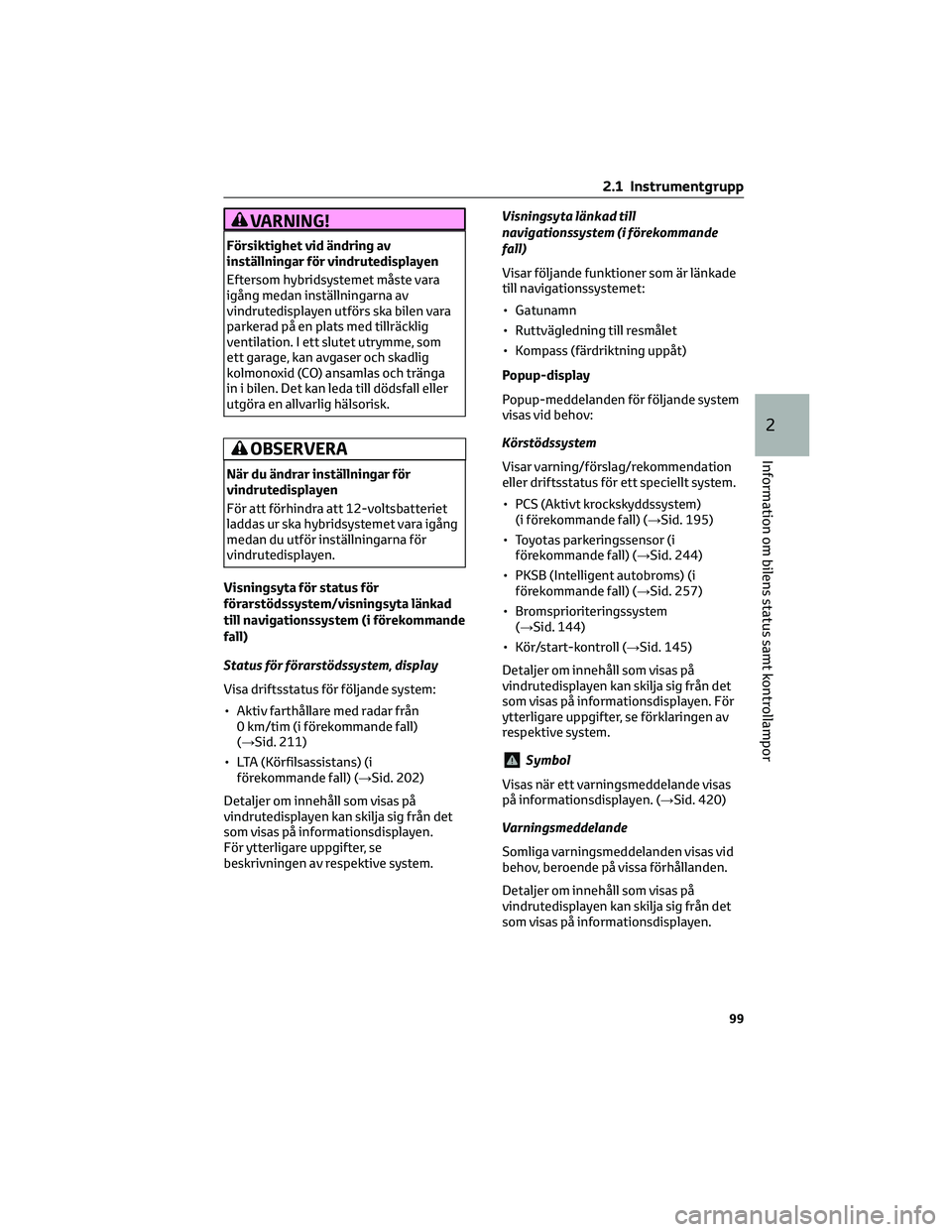

VARNING!
Försiktighet vid ändring av
inställningar för vindrutedisplayen
Eftersom hybridsystemet måste vara
igång medan inställningarna av
vindrutedisplayen utförs ska bilen vara
parkerad på en plats med tillräcklig
ventilation. I ett slutet utrymme, som
ett garage, kan avgaser och skadlig
kolmonoxid (CO) ansamlas och tränga
in i bilen. Det kan leda till dödsfall eller
utgöra en allvarlig hälsorisk.
OBSERVERA
När du ändrar inställningar för
vindrutedisplayen
För att förhindra att 12-voltsbatteriet
laddas ur ska hybridsystemet vara igång
medan du utför inställningarna för
vindrutedisplayen.
Visningsyta för status för
förarstödssystem/visningsyta länkad
till navigationssystem (i förekommande
fall)
Status för förarstödssystem, display
Visa driftsstatus för följande system:
• Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
(→Sid. 211)
• LTA (Körfilsassistans) (i
förekommande fall) (→Sid. 202)
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen.
För ytterligare uppgifter, se
beskrivningen av respektive system.Visningsyta länkad till
navigationssystem (i förekommande
fall)
Visar följande funktioner som är länkade
till navigationssystemet:
• Gatunamn
• Ruttvägledning till resmålet
• Kompass (färdriktning uppåt)
Popup-display
Popup-meddelanden för följande system
visas vid behov:
Körstödssystem
Visar varning/förslag/rekommendation
eller driftsstatus för ett speciellt system.
• PCS (Aktivt krockskyddssystem)
(i förekommande fall) (→Sid. 195)
• Toyotas parkeringssensor (i
förekommande fall) (→Sid. 244)
• PKSB (Intelligent autobroms) (i
förekommande fall) (→Sid. 257)
• Bromsprioriteringssystem
(→Sid. 144)
• Kör/start-kontroll (→Sid. 145)
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen. För
ytterligare uppgifter, se förklaringen av
respektive system.
Symbol
Visas när ett varningsmeddelande visas
på informationsdisplayen. (→Sid. 420)
Varningsmeddelande
Somliga varningsmeddelanden visas vid
behov, beroende på vissa förhållanden.
Detaljer om innehåll som visas på
vindrutedisplayen kan skilja sig från det
som visas på informationsdisplayen.
2.1 Instrumentgrupp
99
2
Information om bilens status samt kontrollampor

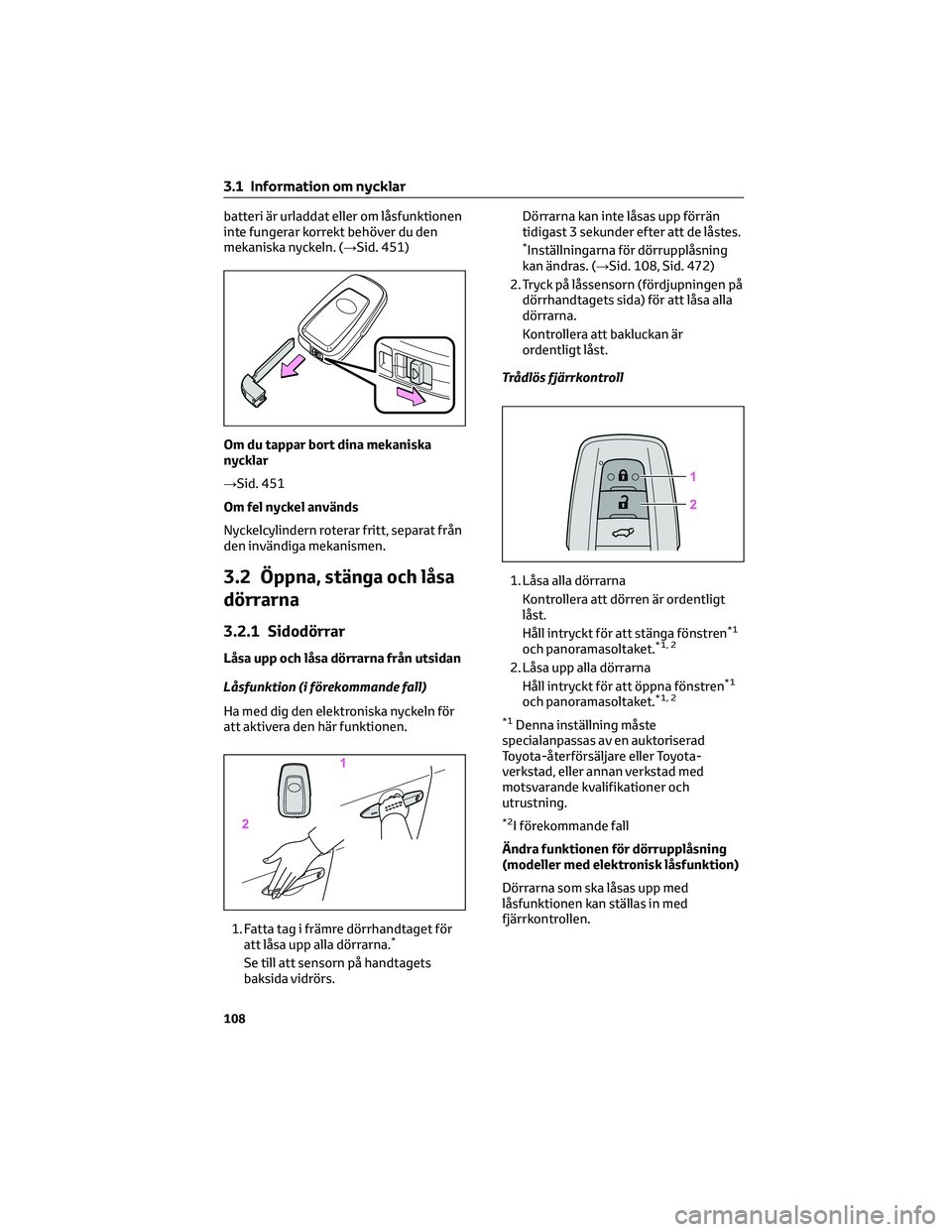

batteri är urladdat eller om låsfunktionen
inte fungerar korrekt behöver du den
mekaniska nyckeln. (→Sid. 451)
Om du tappar bort dina mekaniska
nycklar
→Sid. 451
Om fel nyckel används
Nyckelcylindern roterar fritt, separat från
den invändiga mekanismen.
3.2 Öppna, stänga och låsa
dörrarna
3.2.1 Sidodörrar
Låsa upp och låsa dörrarna från utsidan
Låsfunktion (i förekommande fall)
Ha med dig den elektroniska nyckeln för
att aktivera den här funktionen.
1. Fatta tag i främre dörrhandtaget för
att låsa upp alla dörrarna.
*
Se till att sensorn på handtagets
baksida vidrörs.Dörrarna kan inte låsas upp förrän
tidigast 3 sekunder efter att de låstes.
*Inställningarna för dörrupplåsning
kan ändras. (→Sid. 108, Sid. 472)
2. Tryck på låssensorn (fördjupningen på
dörrhandtagets sida) för att låsa alla
dörrarna.
Kontrollera att bakluckan är
ordentligt låst.
Trådlös fjärrkontroll
1. Låsa alla dörrarna
Kontrollera att dörren är ordentligt
låst.
Håll intryckt för att stänga fönstren
*1
och panoramasoltaket.*1, 2
2. Låsa upp alla dörrarna
Håll intryckt för att öppna fönstren*1
och panoramasoltaket.*1, 2
*1
Denna inställning måste
specialanpassas av en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
*2I förekommande fall
Ändra funktionen för dörrupplåsning
(modeller med elektronisk låsfunktion)
Dörrarna som ska låsas upp med
låsfunktionen kan ställas in med
fjärrkontrollen.
3.1 Information om nycklar
108
