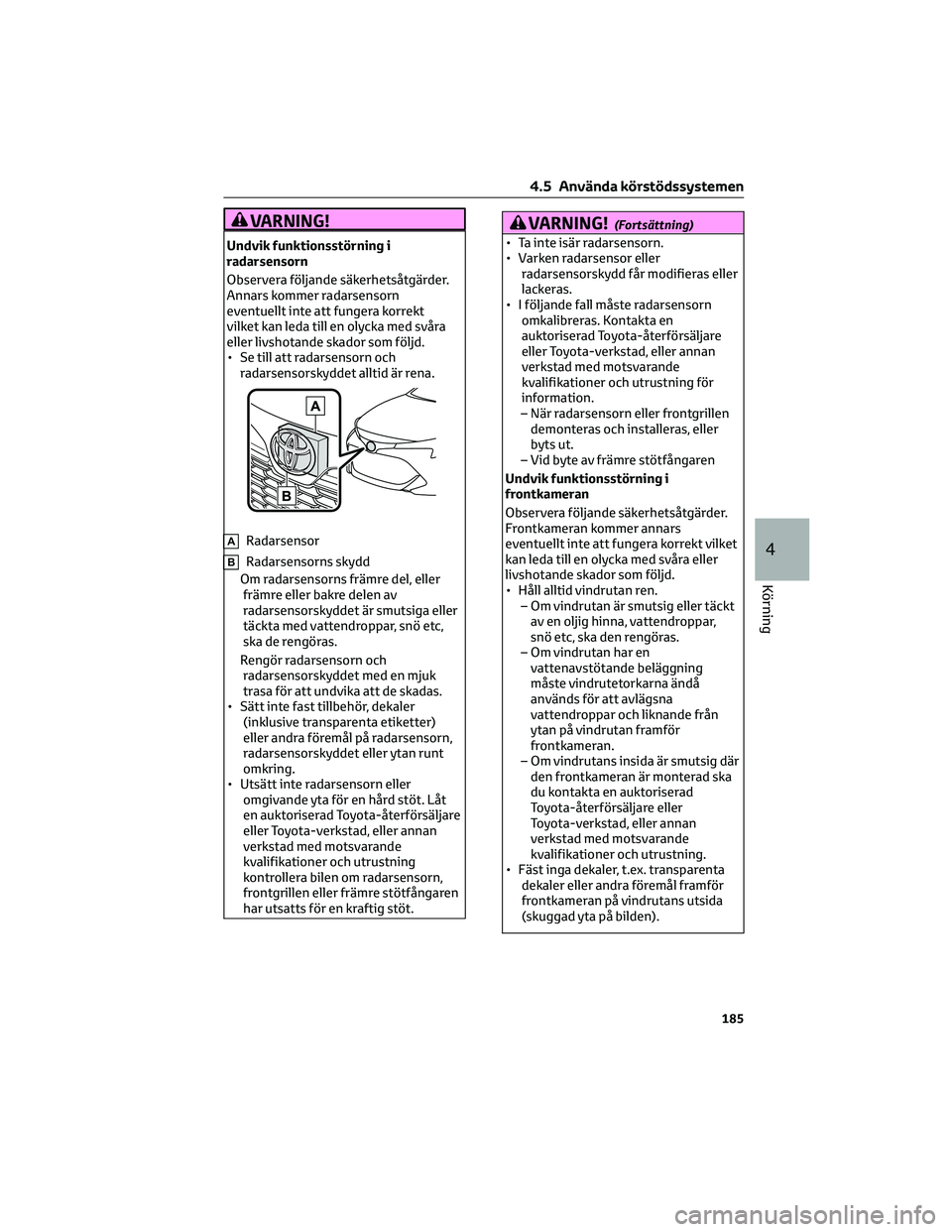

VARNING!
Undvik funktionsstörning i
radarsensorn
Observera följande säkerhetsåtgärder.
Annars kommer radarsensorn
eventuellt inte att fungera korrekt
vilket kan leda till en olycka med svåra
eller livshotande skador som följd.
• Se till att radarsensorn och
radarsensorskyddet alltid är rena.
ARadarsensor
BRadarsensorns skydd
Om radarsensorns främre del, eller
främre eller bakre delen av
radarsensorskyddet är smutsiga eller
täckta med vattendroppar, snö etc,
ska de rengöras.
Rengör radarsensorn och
radarsensorskyddet med en mjuk
trasa för att undvika att de skadas.
• Sätt inte fast tillbehör, dekaler
(inklusive transparenta etiketter)
eller andra föremål på radarsensorn,
radarsensorskyddet eller ytan runt
omkring.
• Utsätt inte radarsensorn eller
omgivande yta för en hård stöt. Låt
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen om radarsensorn,
frontgrillen eller främre stötfångaren
har utsatts för en kraftig stöt.
VARNING!(Fortsättning)
• Ta inte isär radarsensorn.
• Varken radarsensor eller
radarsensorskydd får modifieras eller
lackeras.
• I följande fall måste radarsensorn
omkalibreras. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning för
information.
– När radarsensorn eller frontgrillen
demonteras och installeras, eller
byts ut.
– Vid byte av främre stötfångaren
Undvik funktionsstörning i
frontkameran
Observera följande säkerhetsåtgärder.
Frontkameran kommer annars
eventuellt inte att fungera korrekt vilket
kan leda till en olycka med svåra eller
livshotande skador som följd.
• Håll alltid vindrutan ren.
– Om vindrutan är smutsig eller täckt
av en oljig hinna, vattendroppar,
snö etc, ska den rengöras.
– Om vindrutan har en
vattenavstötande beläggning
måste vindrutetorkarna ändå
används för att avlägsna
vattendroppar och liknande från
ytan på vindrutan framför
frontkameran.
– Om vindrutans insida är smutsig där
den frontkameran är monterad ska
du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
• Fäst inga dekaler, t.ex. transparenta
dekaler eller andra föremål framför
frontkameran på vindrutans utsida
(skuggad yta på bilden).
4.5 Använda körstödssystemen
185
4
Körning

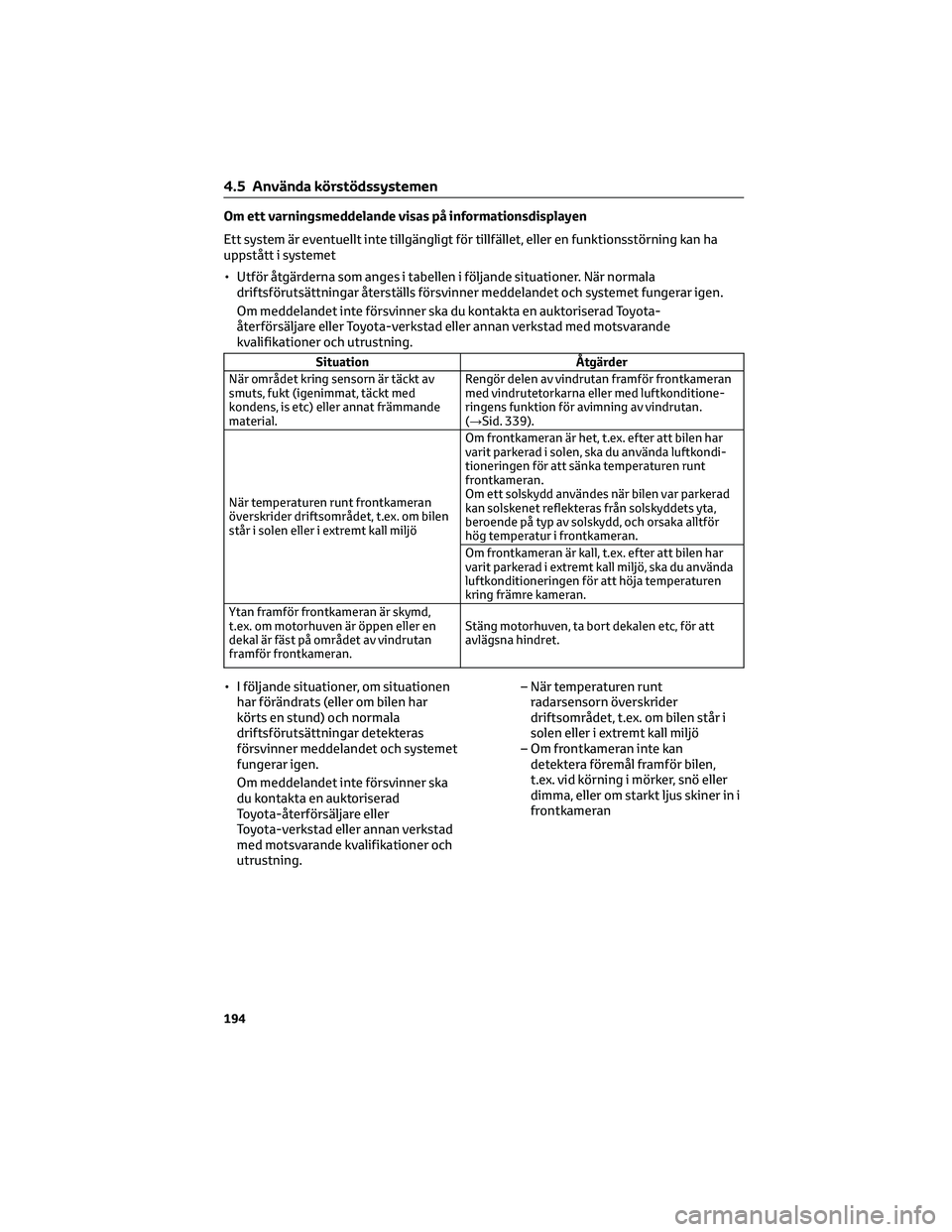

Om ett varningsmeddelande visas på informationsdisplayen
Ett system är eventuellt inte tillgängligt för tillfället, eller en funktionsstörning kan ha
uppstått i systemet
• Utför åtgärderna som anges i tabellen i följande situationer. När normala
driftsförutsättningar återställs försvinner meddelandet och systemet fungerar igen.
Om meddelandet inte försvinner ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
Situation Åtgärder
När området kring sensorn är täckt av
smuts, fukt (igenimmat, täckt med
kondens, is etc) eller annat främmande
material.Rengör delen av vindrutan framför frontkameran
med vindrutetorkarna eller med luftkonditione-
ringens funktion för avimning av vindrutan.
(→Sid. 339).
När temperaturen runt frontkameran
överskrider driftsområdet, t.ex. om bilen
står i solen eller i extremt kall miljöOm frontkameran är het, t.ex. efter att bilen har
varit parkerad i solen, ska du använda luftkondi-
tioneringen för att sänka temperaturen runt
frontkameran.
Om ett solskydd användes när bilen var parkerad
kan solskenet reflekteras från solskyddets yta,
beroende på typ av solskydd, och orsaka alltför
hög temperatur i frontkameran.
Om frontkameran är kall, t.ex. efter att bilen har
varit parkerad i extremt kall miljö, ska du använda
luftkonditioneringen för att höja temperaturen
kring främre kameran.
Ytan framför frontkameran är skymd,
t.ex. om motorhuven är öppen eller en
dekal är fäst på området av vindrutan
framför frontkameran.Stäng motorhuven, ta bort dekalen etc, för att
avlägsna hindret.
• I följande situationer, om situationen
har förändrats (eller om bilen har
körts en stund) och normala
driftsförutsättningar detekteras
försvinner meddelandet och systemet
fungerar igen.
Om meddelandet inte försvinner ska
du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning.– När temperaturen runt
radarsensorn överskrider
driftsområdet, t.ex. om bilen står i
solen eller i extremt kall miljö
– Om frontkameran inte kan
detektera föremål framför bilen,
t.ex. vid körning i mörker, snö eller
dimma, eller om starkt ljus skiner in i
frontkameran
4.5 Använda körstödssystemen
194

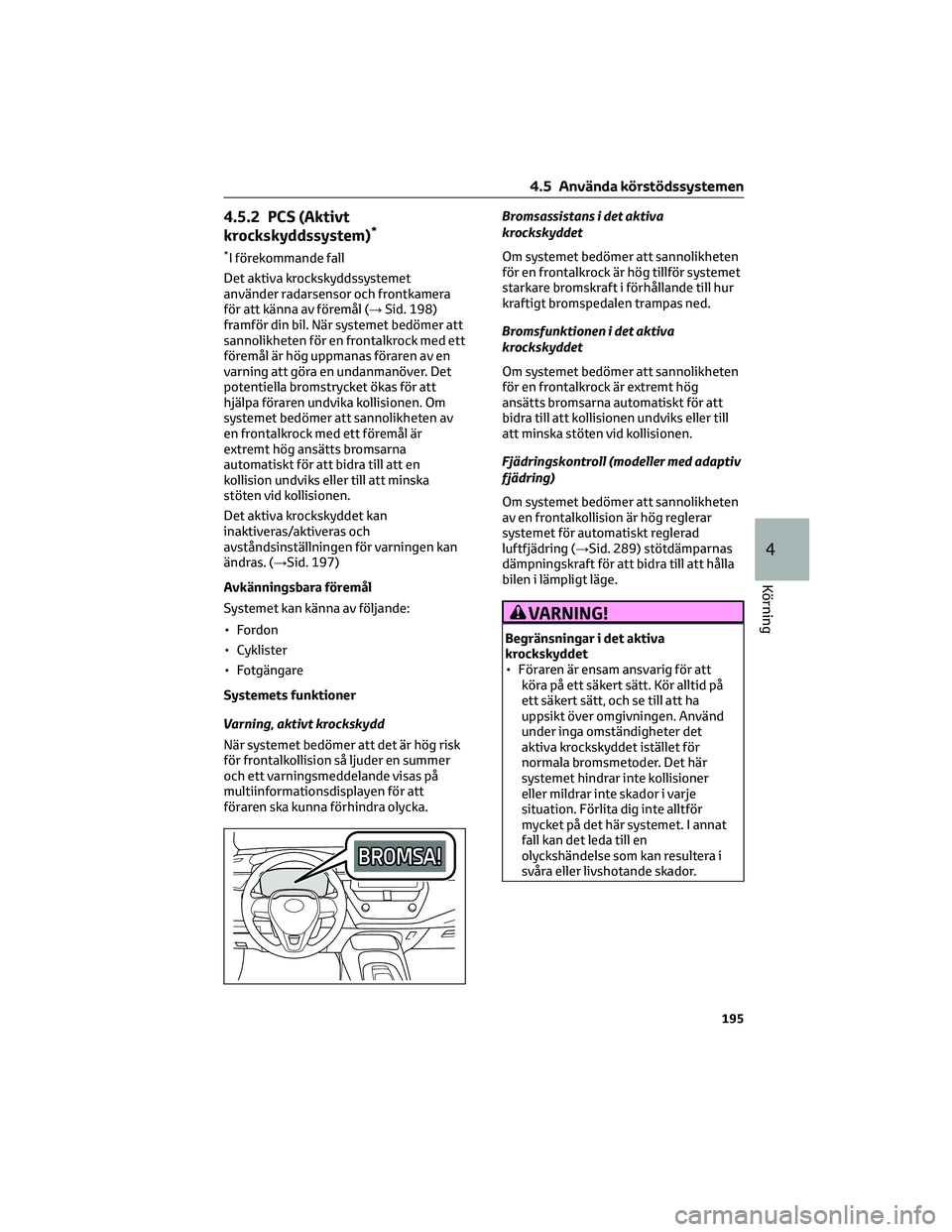

4.5.2 PCS (Aktivt
krockskyddssystem)*
*I förekommande fall
Det aktiva krockskyddssystemet
använder radarsensor och frontkamera
för att känna av föremål (→Sid. 198)
framför din bil. När systemet bedömer att
sannolikheten för en frontalkrock med ett
föremål är hög uppmanas föraren av en
varning att göra en undanmanöver. Det
potentiella bromstrycket ökas för att
hjälpa föraren undvika kollisionen. Om
systemet bedömer att sannolikheten av
en frontalkrock med ett föremål är
extremt hög ansätts bromsarna
automatiskt för att bidra till att en
kollision undviks eller till att minska
stöten vid kollisionen.
Det aktiva krockskyddet kan
inaktiveras/aktiveras och
avståndsinställningen för varningen kan
ändras. (→Sid. 197)
Avkänningsbara föremål
Systemet kan känna av följande:
• Fordon
• Cyklister
• Fotgängare
Systemets funktioner
Varning, aktivt krockskydd
När systemet bedömer att det är hög risk
för frontalkollision så ljuder en summer
och ett varningsmeddelande visas på
multiinformationsdisplayen för att
föraren ska kunna förhindra olycka.Bromsassistans i det aktiva
krockskyddet
Om systemet bedömer att sannolikheten
för en frontalkrock är hög tillför systemet
starkare bromskraft i förhållande till hur
kraftigt bromspedalen trampas ned.
Bromsfunktionen i det aktiva
krockskyddet
Om systemet bedömer att sannolikheten
för en frontalkrock är extremt hög
ansätts bromsarna automatiskt för att
bidra till att kollisionen undviks eller till
att minska stöten vid kollisionen.
Fjädringskontroll (modeller med adaptiv
fjädring)
Om systemet bedömer att sannolikheten
av en frontalkollision är hög reglerar
systemet för automatiskt reglerad
luftfjädring (→Sid. 289) stötdämparnas
dämpningskraft för att bidra till att hålla
bilen i lämpligt läge.
VARNING!
Begränsningar i det aktiva
krockskyddet
• Föraren är ensam ansvarig för att
köra på ett säkert sätt. Kör alltid på
ett säkert sätt, och se till att ha
uppsikt över omgivningen. Använd
under inga omständigheter det
aktiva krockskyddet istället för
normala bromsmetoder. Det här
systemet hindrar inte kollisioner
eller mildrar inte skador i varje
situation. Förlita dig inte alltför
mycket på det här systemet. I annat
fall kan det leda till en
olyckshändelse som kan resultera i
svåra eller livshotande skador.
4.5 Använda körstödssystemen
195
4
Körning

VARNING!(Fortsättning)
• Om andra däck än de som specificeras
är monterade på bilen
• Om snökedjor är monterade
• Om nödhjul eller reparationssatsen
för akut däcklagning används
• Om utrustning (t.ex. snöplog, etc)
som kan skymma radarsensorn eller
frontkameran är tillfälligt monterad
på bilen
Ändra inställningar för det aktiva
krockskyddssystemet
Aktivera/inaktivera det aktiva
krockskyddet
Det aktiva krockskyddet kan
aktiveras/inaktiveras med
(→sid. 472) på informationsdisplayen.
Systemet aktiveras automatiskt varje
gång startknappen trycks till
tändningsläge.
Om systemet är avstängt tänds
PCS-varningslampan och ett meddelande
visas på informationsdisplayen.Ändra avståndsinställning för varningen
i det aktiva krockskyddet
Avståndsinställningen för det aktiva
krockskyddssystemet kan ändras på
(→sid. 472) på informationsdisplayen.
Avståndsinställningen behålls när
startknappen stängs av. Om det aktiva
krockskyddet inaktiveras och
återaktiveras återgår
avståndsinställningen dock till
standardinställningen (medel)
1. Tidig
2. Medel
Detta är standardinställningen.
3. Sen
4.5 Använda körstödssystemen
197
4
Körning

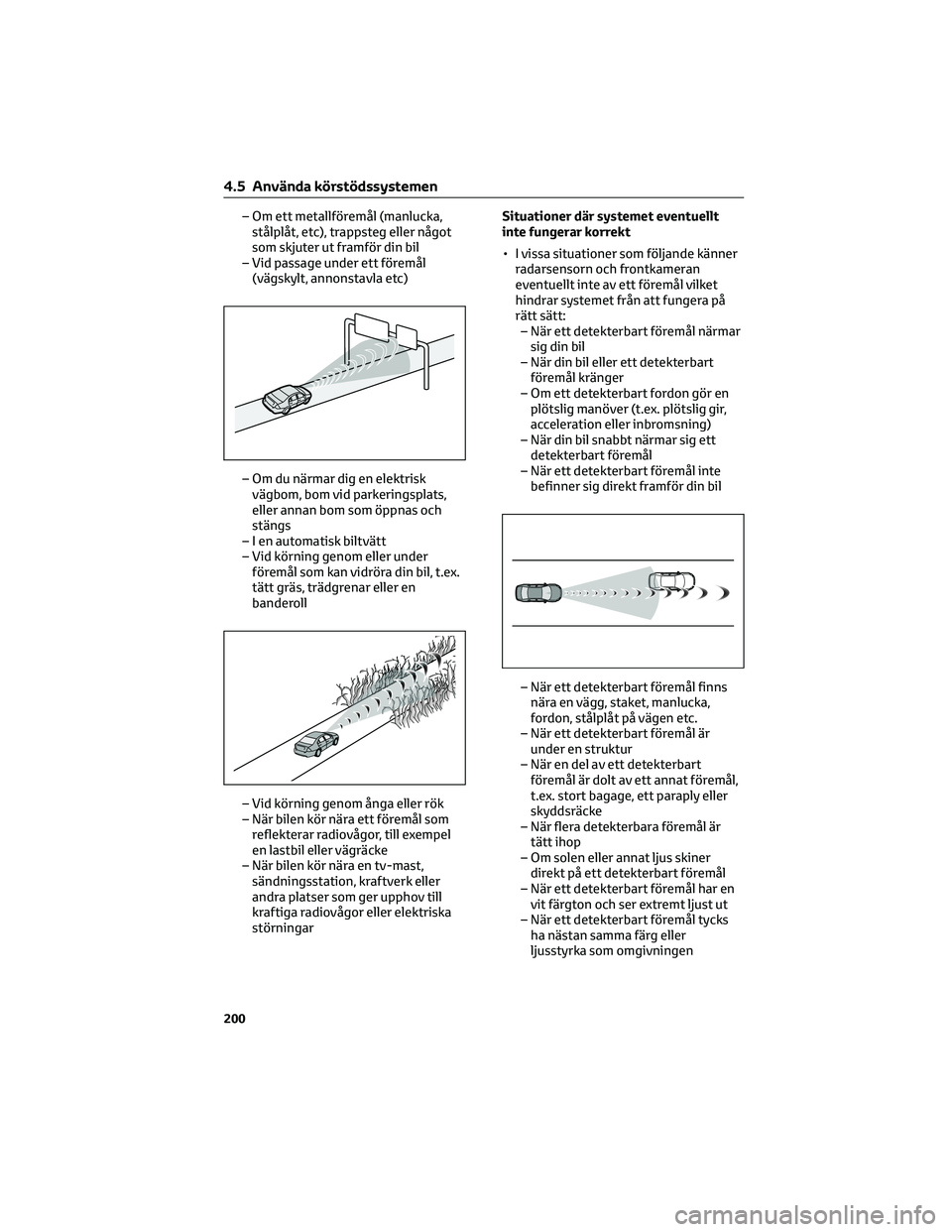

– Om ett metallföremål (manlucka,
stålplåt, etc), trappsteg eller något
som skjuter ut framför din bil
– Vid passage under ett föremål
(vägskylt, annonstavla etc)
– Om du närmar dig en elektrisk
vägbom, bom vid parkeringsplats,
eller annan bom som öppnas och
stängs
– I en automatisk biltvätt
– Vid körning genom eller under
föremål som kan vidröra din bil, t.ex.
tätt gräs, trädgrenar eller en
banderoll
– Vid körning genom ånga eller rök
– När bilen kör nära ett föremål som
reflekterar radiovågor, till exempel
en lastbil eller vägräcke
– När bilen kör nära en tv-mast,
sändningsstation, kraftverk eller
andra platser som ger upphov till
kraftiga radiovågor eller elektriska
störningarSituationer där systemet eventuellt
inte fungerar korrekt
• I vissa situationer som följande känner
radarsensorn och frontkameran
eventuellt inte av ett föremål vilket
hindrar systemet från att fungera på
rätt sätt:
– När ett detekterbart föremål närmar
sig din bil
– När din bil eller ett detekterbart
föremål kränger
– Om ett detekterbart fordon gör en
plötslig manöver (t.ex. plötslig gir,
acceleration eller inbromsning)
– När din bil snabbt närmar sig ett
detekterbart föremål
– När ett detekterbart föremål inte
befinner sig direkt framför din bil
– När ett detekterbart föremål finns
nära en vägg, staket, manlucka,
fordon, stålplåt på vägen etc.
– När ett detekterbart föremål är
under en struktur
– När en del av ett detekterbart
föremål är dolt av ett annat föremål,
t.ex. stort bagage, ett paraply eller
skyddsräcke
– När flera detekterbara föremål är
tätt ihop
– Om solen eller annat ljus skiner
direkt på ett detekterbart föremål
– När ett detekterbart föremål har en
vit färgton och ser extremt ljust ut
– När ett detekterbart föremål tycks
ha nästan samma färg eller
ljusstyrka som omgivningen
4.5 Använda körstödssystemen
200

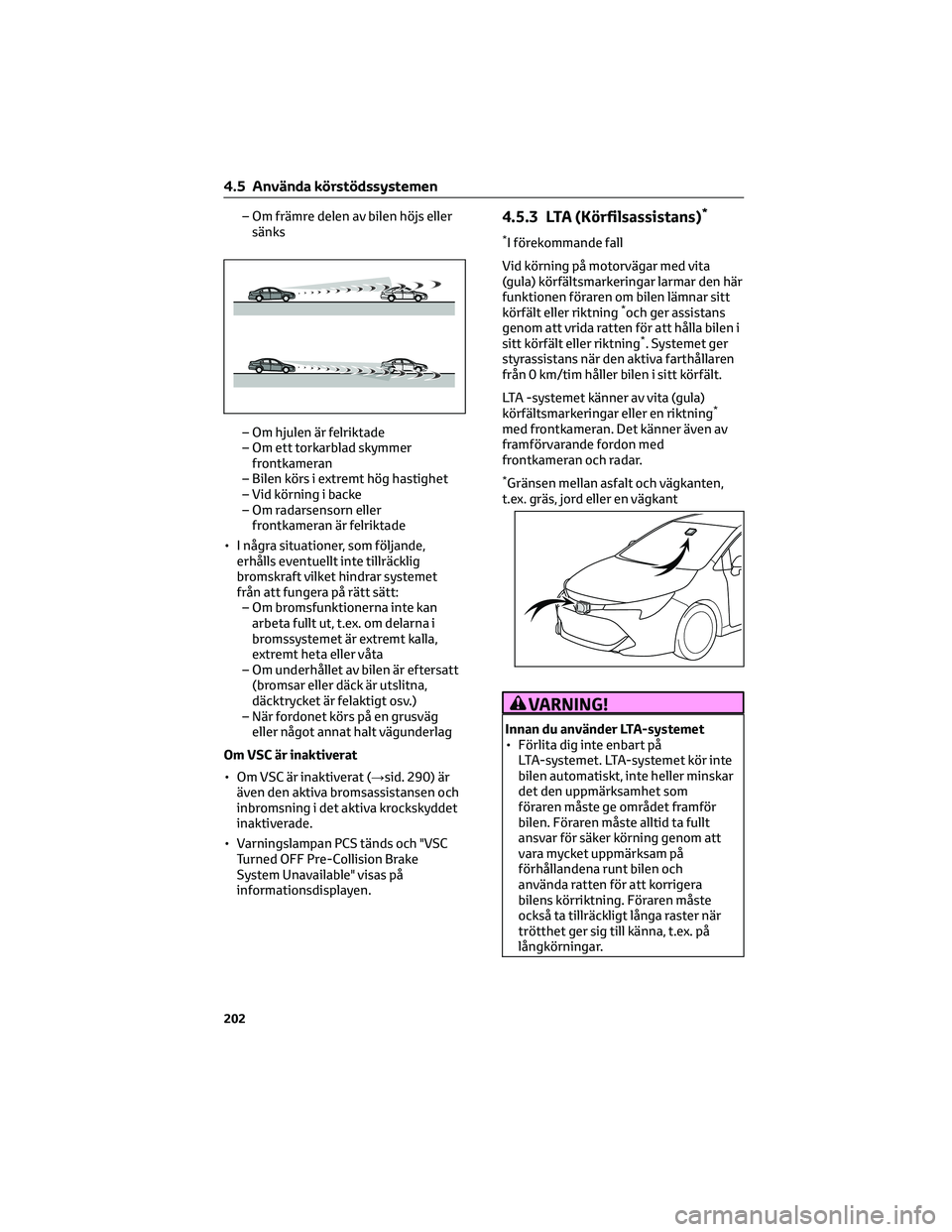

– Om främre delen av bilen höjs eller
sänks
– Om hjulen är felriktade
– Om ett torkarblad skymmer
frontkameran
– Bilen körs i extremt hög hastighet
– Vid körning i backe
– Om radarsensorn eller
frontkameran är felriktade
• I några situationer, som följande,
erhålls eventuellt inte tillräcklig
bromskraft vilket hindrar systemet
från att fungera på rätt sätt:
– Om bromsfunktionerna inte kan
arbeta fullt ut, t.ex. om delarna i
bromssystemet är extremt kalla,
extremt heta eller våta
– Om underhållet av bilen är eftersatt
(bromsar eller däck är utslitna,
däcktrycket är felaktigt osv.)
– När fordonet körs på en grusväg
eller något annat halt vägunderlag
Om VSC är inaktiverat
• Om VSC är inaktiverat (→sid. 290) är
även den aktiva bromsassistansen och
inbromsning i det aktiva krockskyddet
inaktiverade.
• Varningslampan PCS tänds och "VSC
Turned OFF Pre-Collision Brake
System Unavailable" visas på
informationsdisplayen.4.5.3 LTA (Körfilsassistans)*
*I förekommande fall
Vid körning på motorvägar med vita
(gula) körfältsmarkeringar larmar den här
funktionen föraren om bilen lämnar sitt
körfält eller riktning
*och ger assistans
genom att vrida ratten för att hålla bilen i
sitt körfält eller riktning
*. Systemet ger
styrassistans när den aktiva farthållaren
från 0 km/tim håller bilen i sitt körfält.
LTA -systemet känner av vita (gula)
körfältsmarkeringar eller en riktning
*
med frontkameran. Det känner även av
framförvarande fordon med
frontkameran och radar.
*Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
VARNING!
Innan du använder LTA-systemet
• Förlita dig inte enbart på
LTA-systemet. LTA-systemet kör inte
bilen automatiskt, inte heller minskar
det den uppmärksamhet som
föraren måste ge området framför
bilen. Föraren måste alltid ta fullt
ansvar för säker körning genom att
vara mycket uppmärksam på
förhållandena runt bilen och
använda ratten för att korrigera
bilens körriktning. Föraren måste
också ta tillräckligt långa raster när
trötthet ger sig till känna, t.ex. på
långkörningar.
4.5 Använda körstödssystemen
202

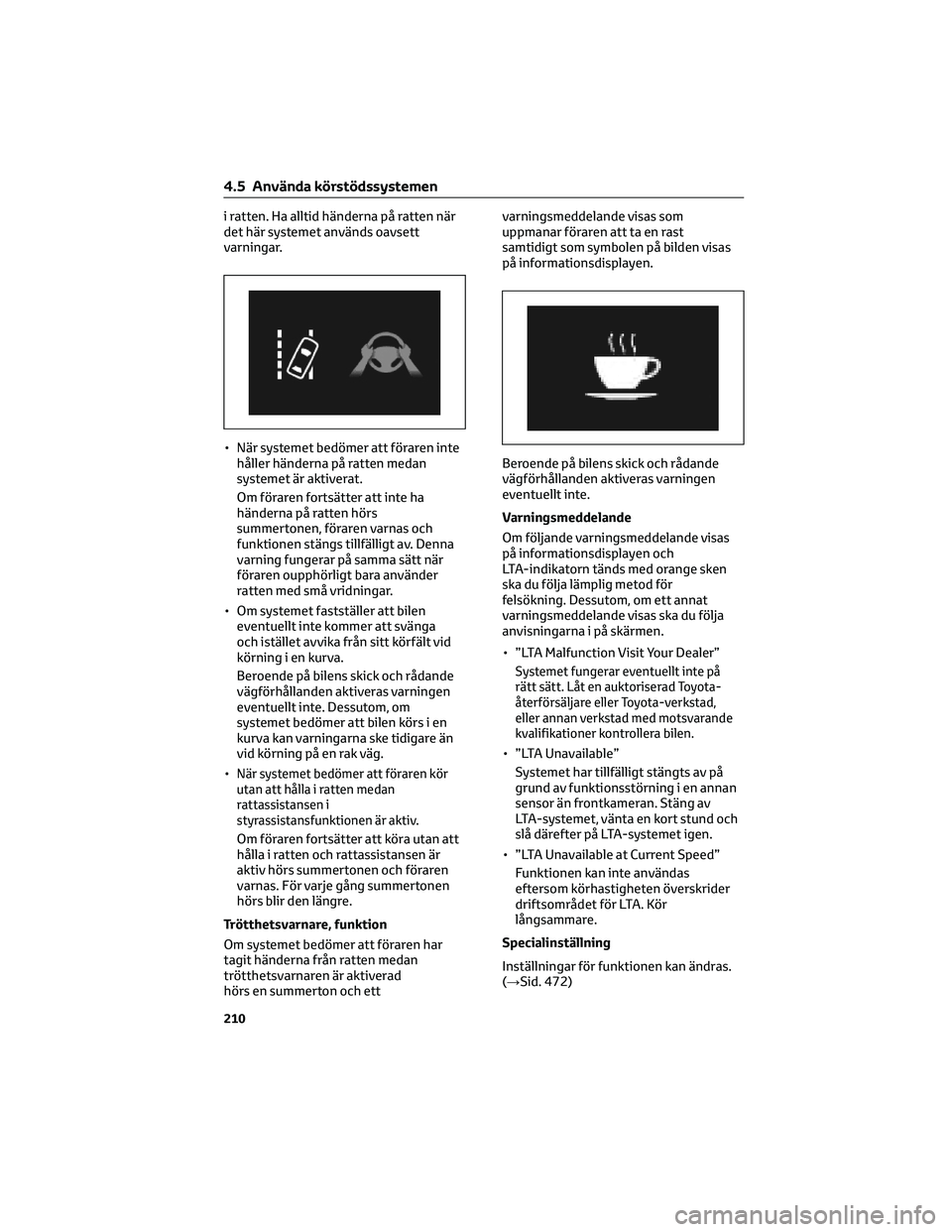

i ratten. Ha alltid händerna på ratten när
det här systemet används oavsett
varningar.
• När systemet bedömer att föraren inte
håller händerna på ratten medan
systemet är aktiverat.
Om föraren fortsätter att inte ha
händerna på ratten hörs
summertonen, föraren varnas och
funktionen stängs tillfälligt av. Denna
varning fungerar på samma sätt när
föraren oupphörligt bara använder
ratten med små vridningar.
• Om systemet fastställer att bilen
eventuellt inte kommer att svänga
och istället avvika från sitt körfält vid
körning i en kurva.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte. Dessutom, om
systemet bedömer att bilen körs i en
kurva kan varningarna ske tidigare än
vid körning på en rak väg.
•
När systemet bedömer att föraren kör
utan att hålla i ratten medan
rattassistansen i
styrassistansfunktionen är aktiv.
Om föraren fortsätter att köra utan att
hålla i ratten och rattassistansen är
aktiv hörs summertonen och föraren
varnas. För varje gång summertonen
hörs blir den längre.
Trötthetsvarnare, funktion
Om systemet bedömer att föraren har
tagit händerna från ratten medan
trötthetsvarnaren är aktiverad
hörs en summerton och ettvarningsmeddelande visas som
uppmanar föraren att ta en rast
samtidigt som symbolen på bilden visas
på informationsdisplayen.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte.
Varningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och
LTA-indikatorn tänds med orange sken
ska du följa lämplig metod för
felsökning. Dessutom, om ett annat
varningsmeddelande visas ska du följa
anvisningarna i på skärmen.
• ”LTA Malfunction Visit Your Dealer”
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
• ”LTA Unavailable”
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än frontkameran. Stäng av
LTA-systemet, vänta en kort stund och
slå därefter på LTA-systemet igen.
• ”LTA Unavailable at Current Speed”
Funktionen kan inte användas
eftersom körhastigheten överskrider
driftsområdet för LTA. Kör
långsammare.
Specialinställning
Inställningar för funktionen kan ändras.
(→Sid. 472)
4.5 Använda körstödssystemen
210

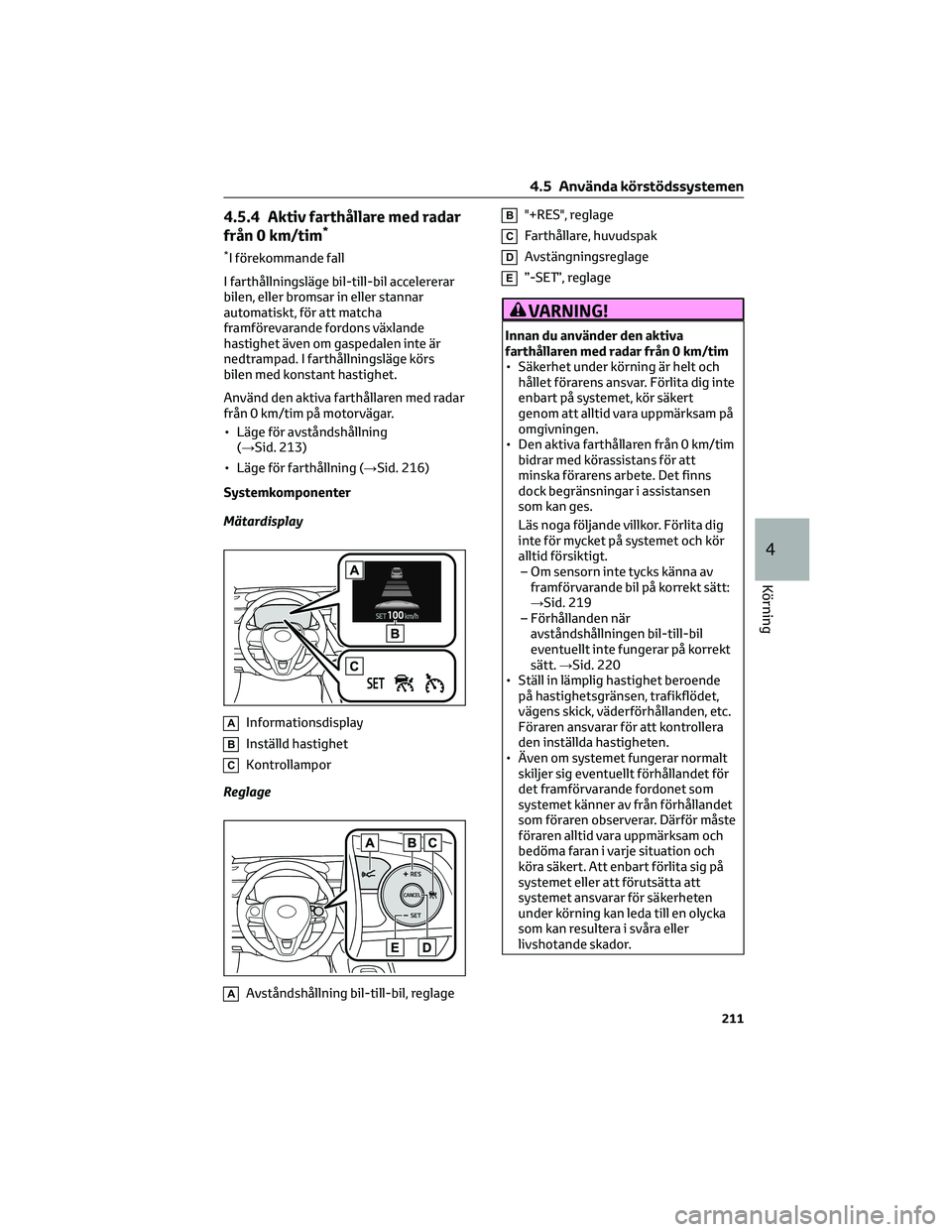

4.5.4 Aktiv farthållare med radar
från 0 km/tim*
*I förekommande fall
I farthållningsläge bil-till-bil accelererar
bilen, eller bromsar in eller stannar
automatiskt, för att matcha
framförevarande fordons växlande
hastighet även om gaspedalen inte är
nedtrampad. I farthållningsläge körs
bilen med konstant hastighet.
Använd den aktiva farthållaren med radar
från 0 km/tim på motorvägar.
• Läge för avståndshållning
(→Sid. 213)
• Läge för farthållning (→Sid. 216)
Systemkomponenter
Mätardisplay
AInformationsdisplay
BInställd hastighet
CKontrollampor
Reglage
AAvståndshållning bil-till-bil, reglage
B"+RES", reglage
CFarthållare, huvudspak
DAvstängningsreglage
E”-SET”, reglage
VARNING!
Innan du använder den aktiva
farthållaren med radar från 0 km/tim
• Säkerhet under körning är helt och
hållet förarens ansvar. Förlita dig inte
enbart på systemet, kör säkert
genom att alltid vara uppmärksam på
omgivningen.
• Den aktiva farthållaren från 0 km/tim
bidrar med körassistans för att
minska förarens arbete. Det finns
dock begränsningar i assistansen
som kan ges.
Läs noga följande villkor. Förlita dig
inte för mycket på systemet och kör
alltid försiktigt.
– Om sensorn inte tycks känna av
framförvarande bil på korrekt sätt:
→Sid. 219
– Förhållanden när
avståndshållningen bil-till-bil
eventuellt inte fungerar på korrekt
sätt.→Sid. 220
• Ställ in lämplig hastighet beroende
på hastighetsgränsen, trafikflödet,
vägens skick, väderförhållanden, etc.
Föraren ansvarar för att kontrollera
den inställda hastigheten.
• Även om systemet fungerar normalt
skiljer sig eventuellt förhållandet för
det framförvarande fordonet som
systemet känner av från förhållandet
som föraren observerar. Därför måste
föraren alltid vara uppmärksam och
bedöma faran i varje situation och
köra säkert. Att enbart förlita sig på
systemet eller att förutsätta att
systemet ansvarar för säkerheten
under körning kan leda till en olycka
som kan resultera i svåra eller
livshotande skador.
4.5 Använda körstödssystemen
211
4
Körning

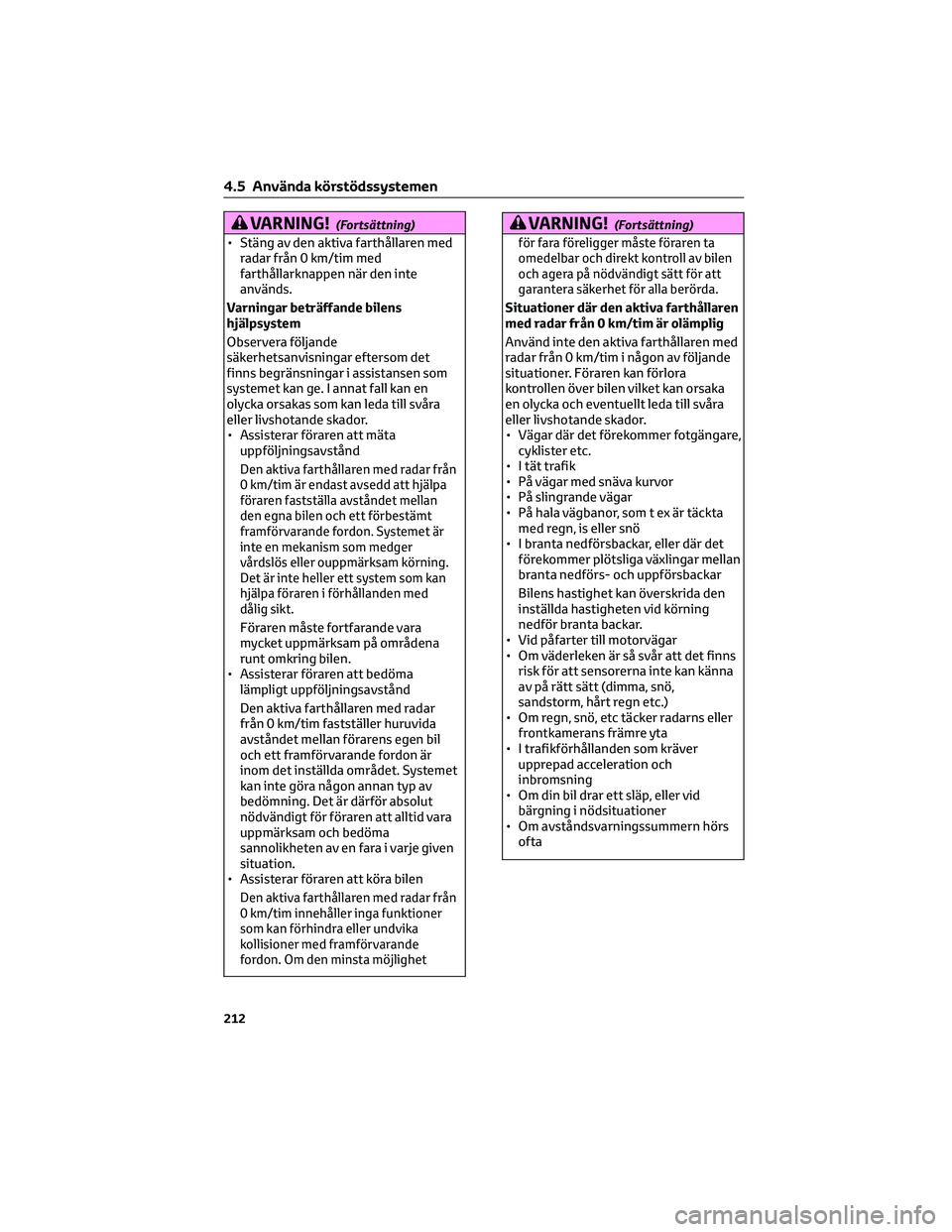

VARNING!(Fortsättning)
• Stäng av den aktiva farthållaren med
radar från 0 km/tim med
farthållarknappen när den inte
används.
Varningar beträffande bilens
hjälpsystem
Observera följande
säkerhetsanvisningar eftersom det
finns begränsningar i assistansen som
systemet kan ge. I annat fall kan en
olycka orsakas som kan leda till svåra
eller livshotande skador.
• Assisterar föraren att mäta
uppföljningsavstånd
Den aktiva farthållaren med radar från
0 km/tim är endast avsedd att hjälpa
föraren fastställa avståndet mellan
den egna bilen och ett förbestämt
framförvarande fordon. Systemet är
inte en mekanism som medger
vårdslös eller ouppmärksam körning.
Det är inte heller ett system som kan
hjälpa föraren i förhållanden med
dålig sikt.
Föraren måste fortfarande vara
mycket uppmärksam på områdena
runt omkring bilen.
• Assisterar föraren att bedöma
lämpligt uppföljningsavstånd
Den aktiva farthållaren med radar
från 0 km/tim fastställer huruvida
avståndet mellan förarens egen bil
och ett framförvarande fordon är
inom det inställda området. Systemet
kan inte göra någon annan typ av
bedömning. Det är därför absolut
nödvändigt för föraren att alltid vara
uppmärksam och bedöma
sannolikheten av en fara i varje given
situation.
• Assisterar föraren att köra bilen
Den aktiva farthållaren med radar från
0 km/tim innehåller inga funktioner
som kan förhindra eller undvika
kollisioner med framförvarande
fordon. Om den minsta möjlighet
VARNING!(Fortsättning)
för fara föreligger måste föraren ta
omedelbar och direkt kontroll av bilen
och agera på nödvändigt sätt för att
garantera säkerhet för alla berörda.
Situationer där den aktiva farthållaren
med radar från 0 km/tim är olämplig
Använd inte den aktiva farthållaren med
radar från 0 km/tim i någon av följande
situationer. Föraren kan förlora
kontrollen över bilen vilket kan orsaka
en olycka och eventuellt leda till svåra
eller livshotande skador.
• Vägar där det förekommer fotgängare,
cyklister etc.
• I tät trafik
• På vägar med snäva kurvor
• På slingrande vägar
• På hala vägbanor, som t ex är täckta
med regn, is eller snö
• I branta nedförsbackar, eller där det
förekommer plötsliga växlingar mellan
branta nedförs- och uppförsbackar
Bilens hastighet kan överskrida den
inställda hastigheten vid körning
nedför branta backar.
• Vid påfarter till motorvägar
• Om väderleken är så svår att det finns
risk för att sensorerna inte kan känna
av på rätt sätt (dimma, snö,
sandstorm, hårt regn etc.)
• Om regn, snö, etc täcker radarns eller
frontkamerans främre yta
• I trafikförhållanden som kräver
upprepad acceleration och
inbromsning
• Om din bil drar ett släp, eller vid
bärgning i nödsituationer
• Om avståndsvarningssummern hörs
ofta
4.5 Använda körstödssystemen
212

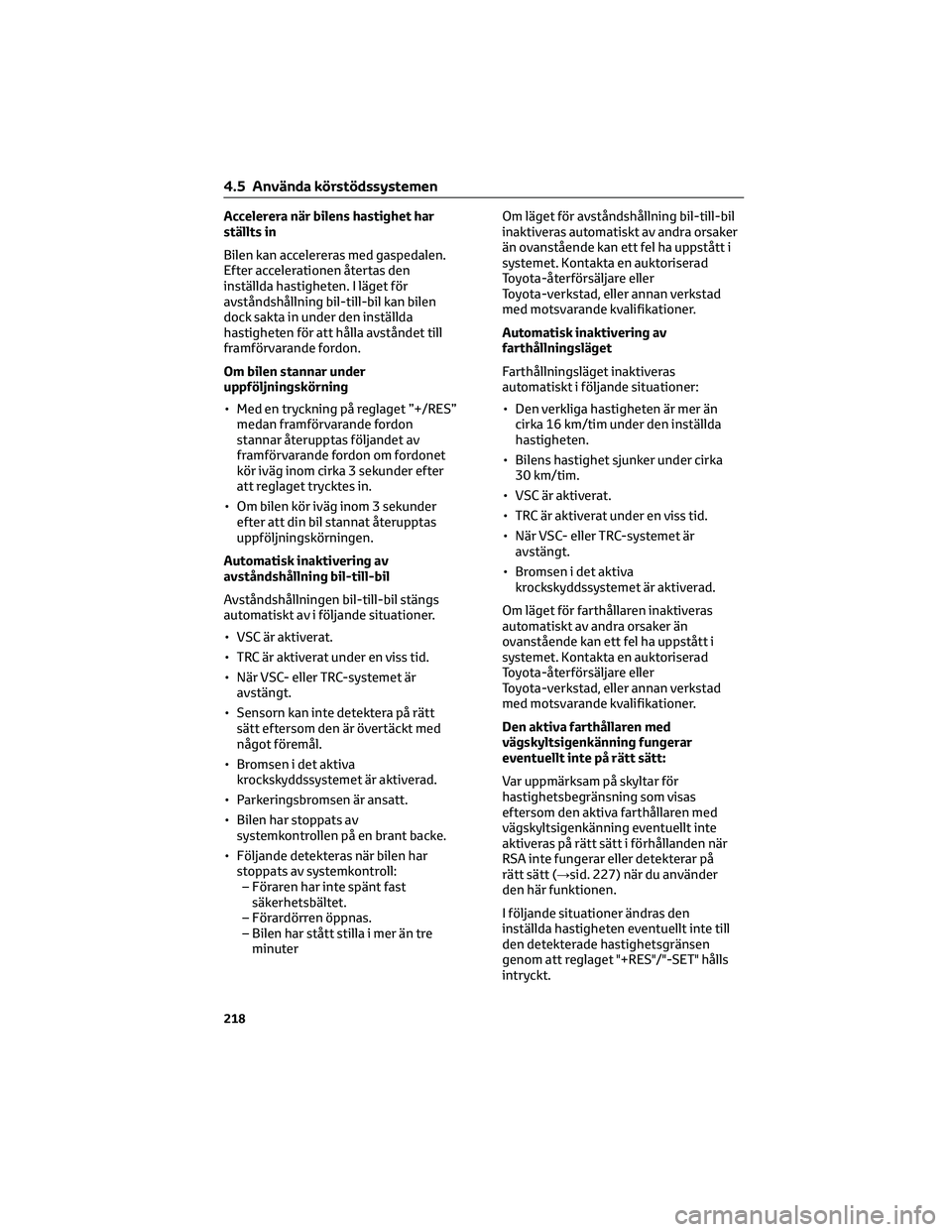

Accelerera när bilens hastighet har
ställts in
Bilen kan accelereras med gaspedalen.
Efter accelerationen återtas den
inställda hastigheten. I läget för
avståndshållning bil-till-bil kan bilen
dock sakta in under den inställda
hastigheten för att hålla avståndet till
framförvarande fordon.
Om bilen stannar under
uppföljningskörning
• Med en tryckning på reglaget ”+/RES”
medan framförvarande fordon
stannar återupptas följandet av
framförvarande fordon om fordonet
kör iväg inom cirka 3 sekunder efter
att reglaget trycktes in.
• Om bilen kör iväg inom 3 sekunder
efter att din bil stannat återupptas
uppföljningskörningen.
Automatisk inaktivering av
avståndshållning bil-till-bil
Avståndshållningen bil-till-bil stängs
automatiskt av i följande situationer.
• VSC är aktiverat.
• TRC är aktiverat under en viss tid.
• När VSC- eller TRC-systemet är
avstängt.
• Sensorn kan inte detektera på rätt
sätt eftersom den är övertäckt med
något föremål.
• Bromsen i det aktiva
krockskyddssystemet är aktiverad.
• Parkeringsbromsen är ansatt.
• Bilen har stoppats av
systemkontrollen på en brant backe.
• Följande detekteras när bilen har
stoppats av systemkontroll:
– Föraren har inte spänt fast
säkerhetsbältet.
– Förardörren öppnas.
– Bilen har stått stilla i mer än tre
minuterOm läget för avståndshållning bil-till-bil
inaktiveras automatiskt av andra orsaker
än ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Automatisk inaktivering av
farthållningsläget
Farthållningsläget inaktiveras
automatiskt i följande situationer:
• Den verkliga hastigheten är mer än
cirka 16 km/tim under den inställda
hastigheten.
• Bilens hastighet sjunker under cirka
30 km/tim.
• VSC är aktiverat.
• TRC är aktiverat under en viss tid.
• När VSC- eller TRC-systemet är
avstängt.
• Bromsen i det aktiva
krockskyddssystemet är aktiverad.
Om läget för farthållaren inaktiveras
automatiskt av andra orsaker än
ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Den aktiva farthållaren med
vägskyltsigenkänning fungerar
eventuellt inte på rätt sätt:
Var uppmärksam på skyltar för
hastighetsbegränsning som visas
eftersom den aktiva farthållaren med
vägskyltsigenkänning eventuellt inte
aktiveras på rätt sätt i förhållanden när
RSA inte fungerar eller detekterar på
rätt sätt (→sid. 227) när du använder
den här funktionen.
I följande situationer ändras den
inställda hastigheten eventuellt inte till
den detekterade hastighetsgränsen
genom att reglaget "+RES"/"-SET" hålls
intryckt.
4.5 Använda körstödssystemen
218
