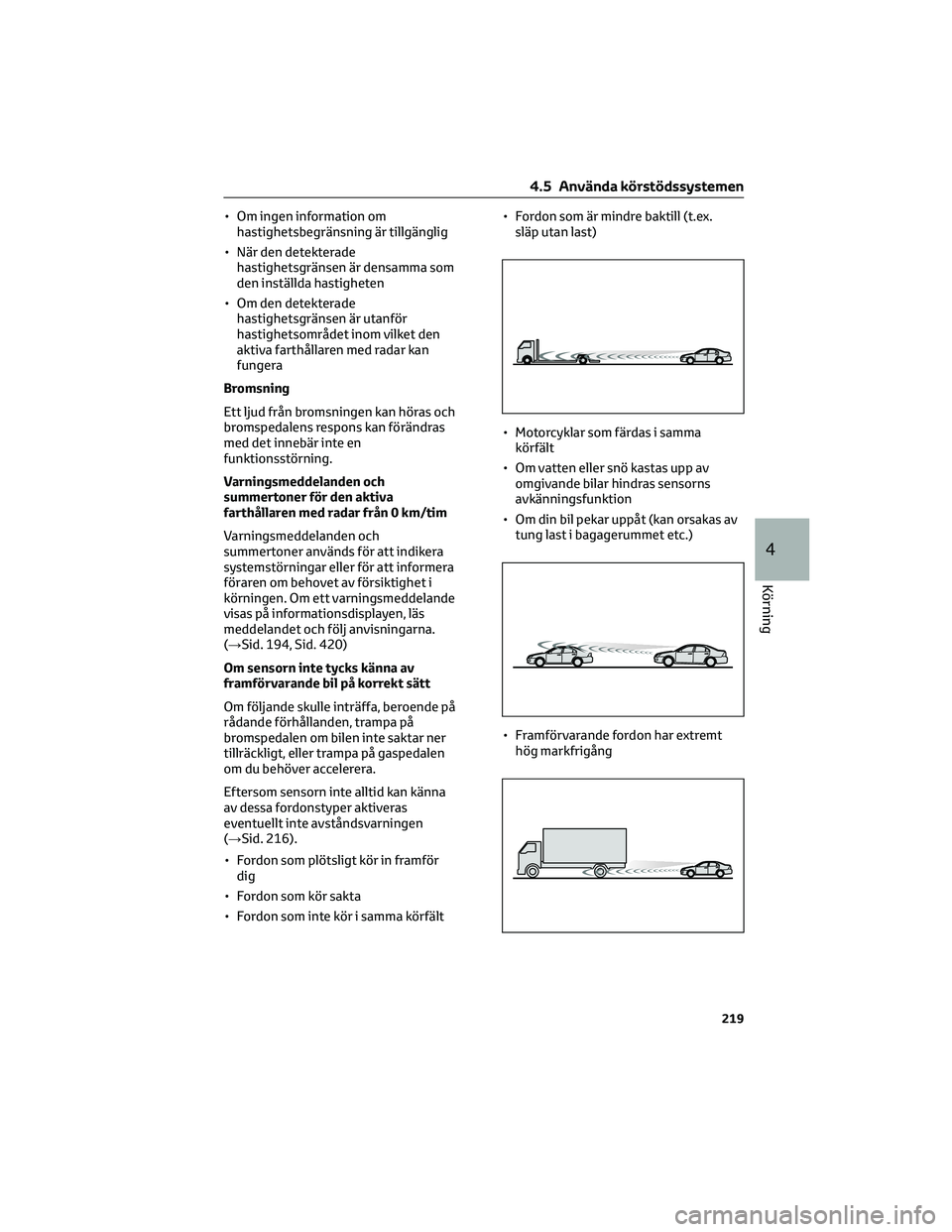

• Om ingen information om
hastighetsbegränsning är tillgänglig
• När den detekterade
hastighetsgränsen är densamma som
den inställda hastigheten
• Om den detekterade
hastighetsgränsen är utanför
hastighetsområdet inom vilket den
aktiva farthållaren med radar kan
fungera
Bromsning
Ett ljud från bromsningen kan höras och
bromspedalens respons kan förändras
med det innebär inte en
funktionsstörning.
Varningsmeddelanden och
summertoner för den aktiva
farthållaren med radar från 0 km/tim
Varningsmeddelanden och
summertoner används för att indikera
systemstörningar eller för att informera
föraren om behovet av försiktighet i
körningen. Om ett varningsmeddelande
visas på informationsdisplayen, läs
meddelandet och följ anvisningarna.
(→Sid. 194, Sid. 420)
Om sensorn inte tycks känna av
framförvarande bil på korrekt sätt
Om följande skulle inträffa, beroende på
rådande förhållanden, trampa på
bromspedalen om bilen inte saktar ner
tillräckligt, eller trampa på gaspedalen
om du behöver accelerera.
Eftersom sensorn inte alltid kan känna
av dessa fordonstyper aktiveras
eventuellt inte avståndsvarningen
(→Sid. 216).
• Fordon som plötsligt kör in framför
dig
• Fordon som kör sakta
• Fordon som inte kör i samma körfält• Fordon som är mindre baktill (t.ex.
släp utan last)
• Motorcyklar som färdas i samma
körfält
• Om vatten eller snö kastas upp av
omgivande bilar hindras sensorns
avkänningsfunktion
• Om din bil pekar uppåt (kan orsakas av
tung last i bagagerummet etc.)
• Framförvarande fordon har extremt
hög markfrigång
4.5 Använda körstödssystemen
219
4
Körning

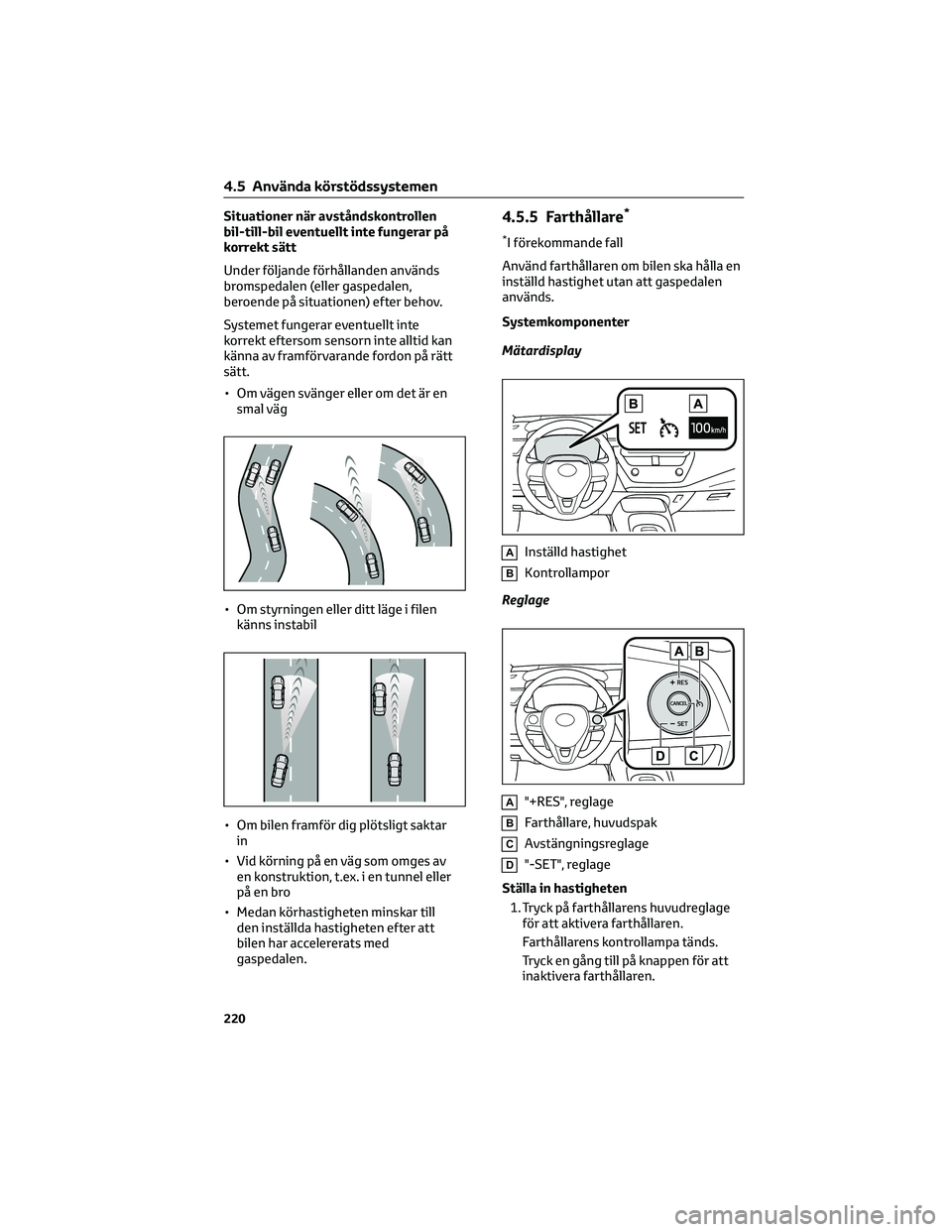

Situationer när avståndskontrollen
bil-till-bil eventuellt inte fungerar på
korrekt sätt
Under följande förhållanden används
bromspedalen (eller gaspedalen,
beroende på situationen) efter behov.
Systemet fungerar eventuellt inte
korrekt eftersom sensorn inte alltid kan
känna av framförvarande fordon på rätt
sätt.
• Om vägen svänger eller om det är en
smal väg
• Om styrningen eller ditt läge i filen
känns instabil
• Om bilen framför dig plötsligt saktar
in
• Vid körning på en väg som omges av
en konstruktion, t.ex. i en tunnel eller
på en bro
• Medan körhastigheten minskar till
den inställda hastigheten efter att
bilen har accelererats med
gaspedalen.4.5.5 Farthållare*
*I förekommande fall
Använd farthållaren om bilen ska hålla en
inställd hastighet utan att gaspedalen
används.
Systemkomponenter
Mätardisplay
AInställd hastighet
BKontrollampor
Reglage
A"+RES", reglage
BFarthållare, huvudspak
CAvstängningsreglage
D"-SET", reglage
Ställa in hastigheten
1. Tryck på farthållarens huvudreglage
för att aktivera farthållaren.
Farthållarens kontrollampa tänds.
Tryck en gång till på knappen för att
inaktivera farthållaren.
4.5 Använda körstödssystemen
220

• Bilens front höjs och sänks på grund
av lasten i bilen.
• Ljusstyrkan i omgivningen är
otillräcklig eller växlar snabbt.
• Om en skylt som är avsedd för
lastbilar etc detekteras.
• Bilen körs i ett land med annan
trafikriktning.
• Navigationssystemets kartdata är
inaktuell.
• Navigationssystemet är inte igång.
• Hastighetsinformationen som visas på
instrumentet och i
navigationssystemet kan skilja sig
från navigationssystem som använder
kartdata.
Hastighetsbegränsningsskylt
Om startknappen stängdes av medan en
fartbegränsningsskylt visades på
informationsdisplayen visas samma
skylt igen när startknappen trycks till
tändningsläge.
Om “RSA Malfunction Visit Your
Dealer” visas
Ett fel kan ha uppstått i systemet. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Specialinställning
Vissa funktioner kan specialanpassas.
(→Sid. 472)
4.5.8 BSM (Dödavinkelvarnare)*
*I förekommande fall
Dödavinkelvarnaren är ett system som
använder radarsensorer som är
monterade på bakre stötfångarens högra
och vänstra insida för att bidra till att
föraren kan byta körfält på säkert sätt.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Föraren är ensam ansvarig att köra på
ett säkert sätt. Kör alltid på ett säkert
sätt, och ha alltid uppsikt över
omgivningen.
Dödavinkelvarnaren är en
kompletterande funktion som
uppmärksammar föraren på att ett
fordon befinner sig i
ytterbackspeglarnas döda vinkel eller
närmar sig snabbt bakifrån in i en död
vinkel. Förlita dig inte alltför mycket på
dödavinkelvarnaren. Funktionen kan
inte bedöma om det är säkert att byta
fil. Att förlita sig för mycket på
funktionen kan orsaka en olycka som
kan leda till svåra eller livshotande
skador.
Systemet fungerar eventuellt inte
korrekt under vissa förhållanden så
föraren måste själv visuellt kontrollera
säkerheten.
Systemkomponenter
ARattmonterade kontroller
Sätta på/stänga av
dödavinkelvarnaren
BYtterbackspeglar, indikeringslampor
Om ett fordon känns av i
ytterbackspeglarnas döda vinkel, eller
närmar sig snabbt bakifrån till en död
vinkel tänds kontrollampan i
4.5 Använda körstödssystemen
228

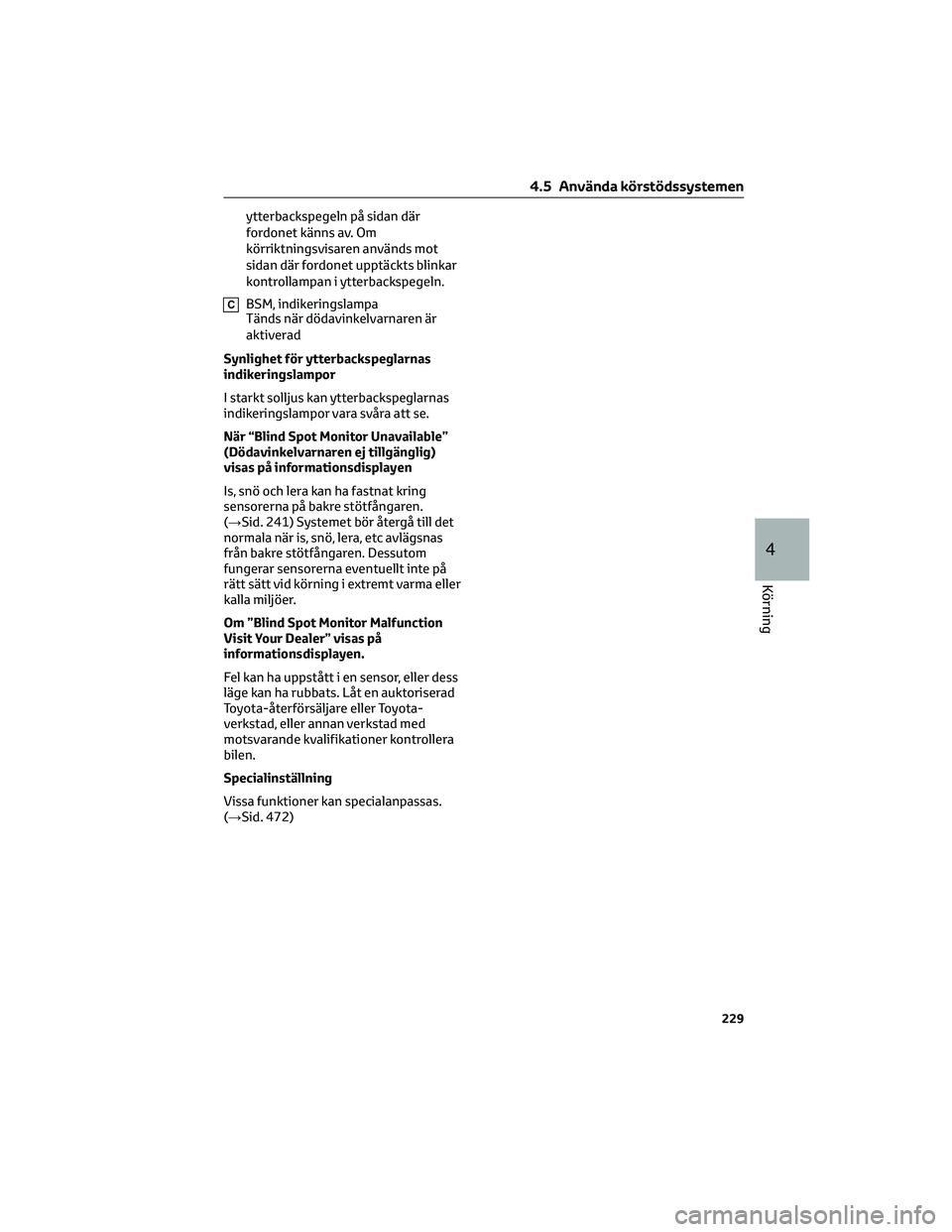

ytterbackspegeln på sidan där
fordonet känns av. Om
körriktningsvisaren används mot
sidan där fordonet upptäckts blinkar
kontrollampan i ytterbackspegeln.
CBSM, indikeringslampa
Tänds när dödavinkelvarnaren är
aktiverad
Synlighet för ytterbackspeglarnas
indikeringslampor
I starkt solljus kan ytterbackspeglarnas
indikeringslampor vara svåra att se.
När “Blind Spot Monitor Unavailable”
(Dödavinkelvarnaren ej tillgänglig)
visas på informationsdisplayen
Is, snö och lera kan ha fastnat kring
sensorerna på bakre stötfångaren.
(→Sid. 241) Systemet bör återgå till det
normala när is, snö, lera, etc avlägsnas
från bakre stötfångaren. Dessutom
fungerar sensorerna eventuellt inte på
rätt sätt vid körning i extremt varma eller
kalla miljöer.
Om ”Blind Spot Monitor Malfunction
Visit Your Dealer” visas på
informationsdisplayen.
Fel kan ha uppstått i en sensor, eller dess
läge kan ha rubbats. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
Specialinställning
Vissa funktioner kan specialanpassas.
(→Sid. 472)
4.5 Använda körstödssystemen
229
4
Körning

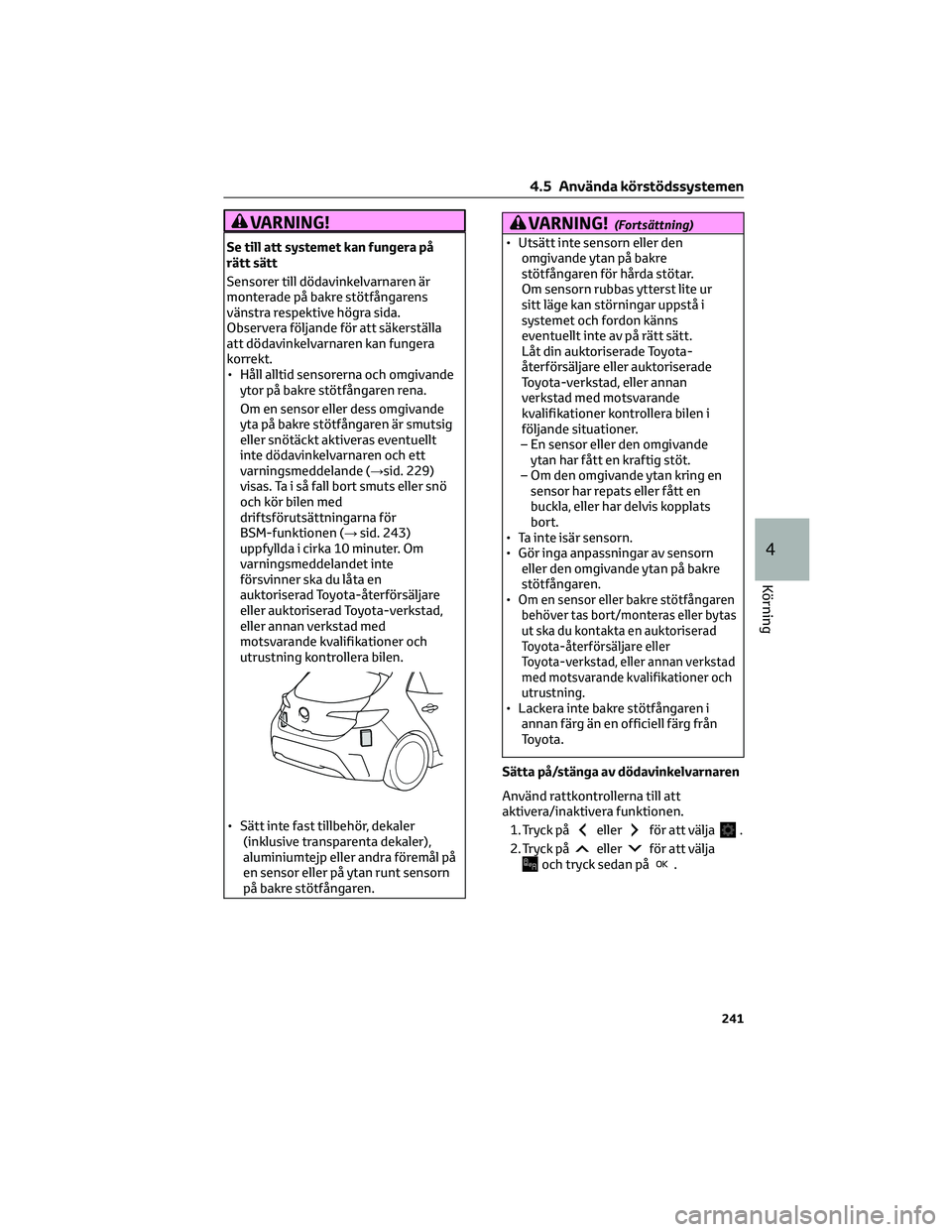

VARNING!
Se till att systemet kan fungera på
rätt sätt
Sensorer till dödavinkelvarnaren är
monterade på bakre stötfångarens
vänstra respektive högra sida.
Observera följande för att säkerställa
att dödavinkelvarnaren kan fungera
korrekt.
• Håll alltid sensorerna och omgivande
ytor på bakre stötfångaren rena.
Om en sensor eller dess omgivande
yta på bakre stötfångaren är smutsig
eller snötäckt aktiveras eventuellt
inte dödavinkelvarnaren och ett
varningsmeddelande (→sid. 229)
visas. Ta i så fall bort smuts eller snö
och kör bilen med
driftsförutsättningarna för
BSM-funktionen (→sid. 243)
uppfyllda i cirka 10 minuter. Om
varningsmeddelandet inte
försvinner ska du låta en
auktoriserad Toyota-återförsäljare
eller auktoriserad Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen.
• Sätt inte fast tillbehör, dekaler
(inklusive transparenta dekaler),
aluminiumtejp eller andra föremål på
en sensor eller på ytan runt sensorn
på bakre stötfångaren.
VARNING!(Fortsättning)
• Utsätt inte sensorn eller den
omgivande ytan på bakre
stötfångaren för hårda stötar.
Om sensorn rubbas ytterst lite ur
sitt läge kan störningar uppstå i
systemet och fordon känns
eventuellt inte av på rätt sätt.
Låt din auktoriserade Toyota-
återförsäljare eller auktoriserade
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen i
följande situationer.
– En sensor eller den omgivande
ytan har fått en kraftig stöt.
– Om den omgivande ytan kring en
sensor har repats eller fått en
buckla, eller har delvis kopplats
bort.
• Ta inte isär sensorn.
• Gör inga anpassningar av sensorn
eller den omgivande ytan på bakre
stötfångaren.
•
Om en sensor eller bakre stötfångaren
behöver tas bort/monteras eller bytas
ut ska du kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.
• Lackera inte bakre stötfångaren i
annan färg än en officiell färg från
Toyota.
Sätta på/stänga av dödavinkelvarnaren
Använd rattkontrollerna till att
aktivera/inaktivera funktionen.
1. Tryck på
ellerför att välja.
2. Tryck på
ellerför att väljaoch tryck sedan på.
4.5 Använda körstödssystemen
241
4
Körning

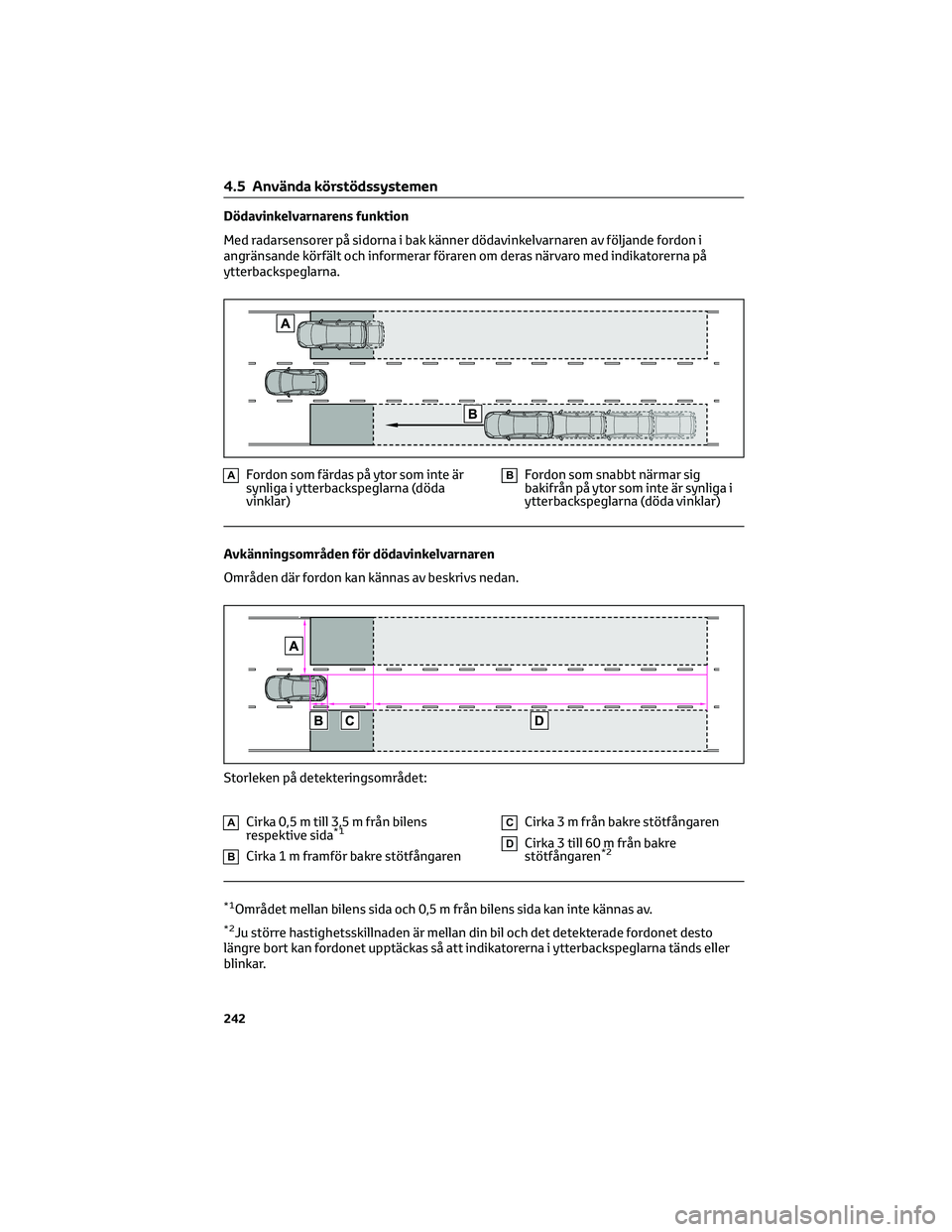

Dödavinkelvarnarens funktion
Med radarsensorer på sidorna i bak känner dödavinkelvarnaren av följande fordon i
angränsande körfält och informerar föraren om deras närvaro med indikatorerna på
ytterbackspeglarna.
AFordon som färdas på ytor som inte är
synliga i ytterbackspeglarna (döda
vinklar)BFordon som snabbt närmar sig
bakifrån på ytor som inte är synliga i
ytterbackspeglarna (döda vinklar)
Avkänningsområden för dödavinkelvarnaren
Områden där fordon kan kännas av beskrivs nedan.
ACirka 0,5 m till 3,5 m från bilens
respektive sida*1
BCirka1mframför bakre stötfångaren
CCirka 3 m från bakre stötfångaren
DCirka 3 till 60 m från bakre
stötfångaren*2
*1Området mellan bilens sida och 0,5 m från bilens sida kan inte kännas av.
*2Ju större hastighetsskillnaden är mellan din bil och det detekterade fordonet desto
längre bort kan fordonet upptäckas så att indikatorerna i ytterbackspeglarna tänds eller
blinkar.
Storleken på detekteringsområdet:
4.5 Använda körstödssystemen
242

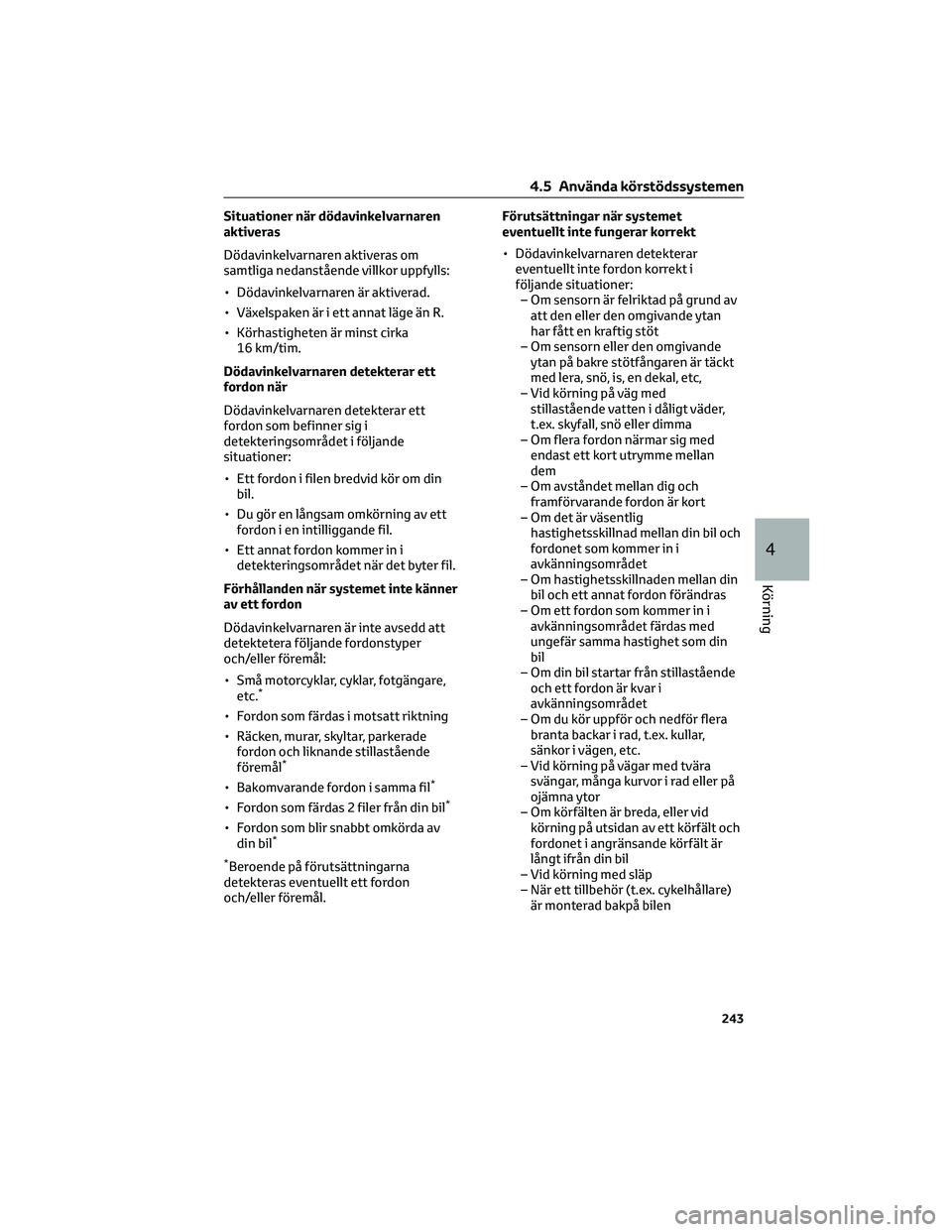

Situationer när dödavinkelvarnaren
aktiveras
Dödavinkelvarnaren aktiveras om
samtliga nedanstående villkor uppfylls:
• Dödavinkelvarnaren är aktiverad.
• Växelspaken är i ett annat läge än R.
• Körhastigheten är minst cirka
16 km/tim.
Dödavinkelvarnaren detekterar ett
fordon när
Dödavinkelvarnaren detekterar ett
fordon som befinner sig i
detekteringsområdet i följande
situationer:
• Ett fordon i filen bredvid kör om din
bil.
• Du gör en långsam omkörning av ett
fordon i en intilliggande fil.
• Ett annat fordon kommer in i
detekteringsområdet när det byter fil.
Förhållanden när systemet inte känner
av ett fordon
Dödavinkelvarnaren är inte avsedd att
detektetera följande fordonstyper
och/eller föremål:
• Små motorcyklar, cyklar, fotgängare,
etc.
*
• Fordon som färdas i motsatt riktning
• Räcken, murar, skyltar, parkerade
fordon och liknande stillastående
föremål
*
• Bakomvarande fordon i samma fil*
• Fordon som färdas 2 filer från din bil*
• Fordon som blir snabbt omkörda av
din bil*
*
Beroende på förutsättningarna
detekteras eventuellt ett fordon
och/eller föremål.Förutsättningar när systemet
eventuellt inte fungerar korrekt
• Dödavinkelvarnaren detekterar
eventuellt inte fordon korrekt i
följande situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Om sensorn eller den omgivande
ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc,
– Vid körning på väg med
stillastående vatten i dåligt väder,
t.ex. skyfall, snö eller dimma
– Om flera fordon närmar sig med
endast ett kort utrymme mellan
dem
– Om avståndet mellan dig och
framförvarande fordon är kort
– Om det är väsentlig
hastighetsskillnad mellan din bil och
fordonet som kommer in i
avkänningsområdet
– Om hastighetsskillnaden mellan din
bil och ett annat fordon förändras
– Om ett fordon som kommer in i
avkänningsområdet färdas med
ungefär samma hastighet som din
bil
– Om din bil startar från stillastående
och ett fordon är kvar i
avkänningsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om körfälten är breda, eller vid
körning på utsidan av ett körfält och
fordonet i angränsande körfält är
långt ifrån din bil
– Vid körning med släp
– När ett tillbehör (t.ex. cykelhållare)
är monterad bakpå bilen
4.5 Använda körstödssystemen
243
4
Körning

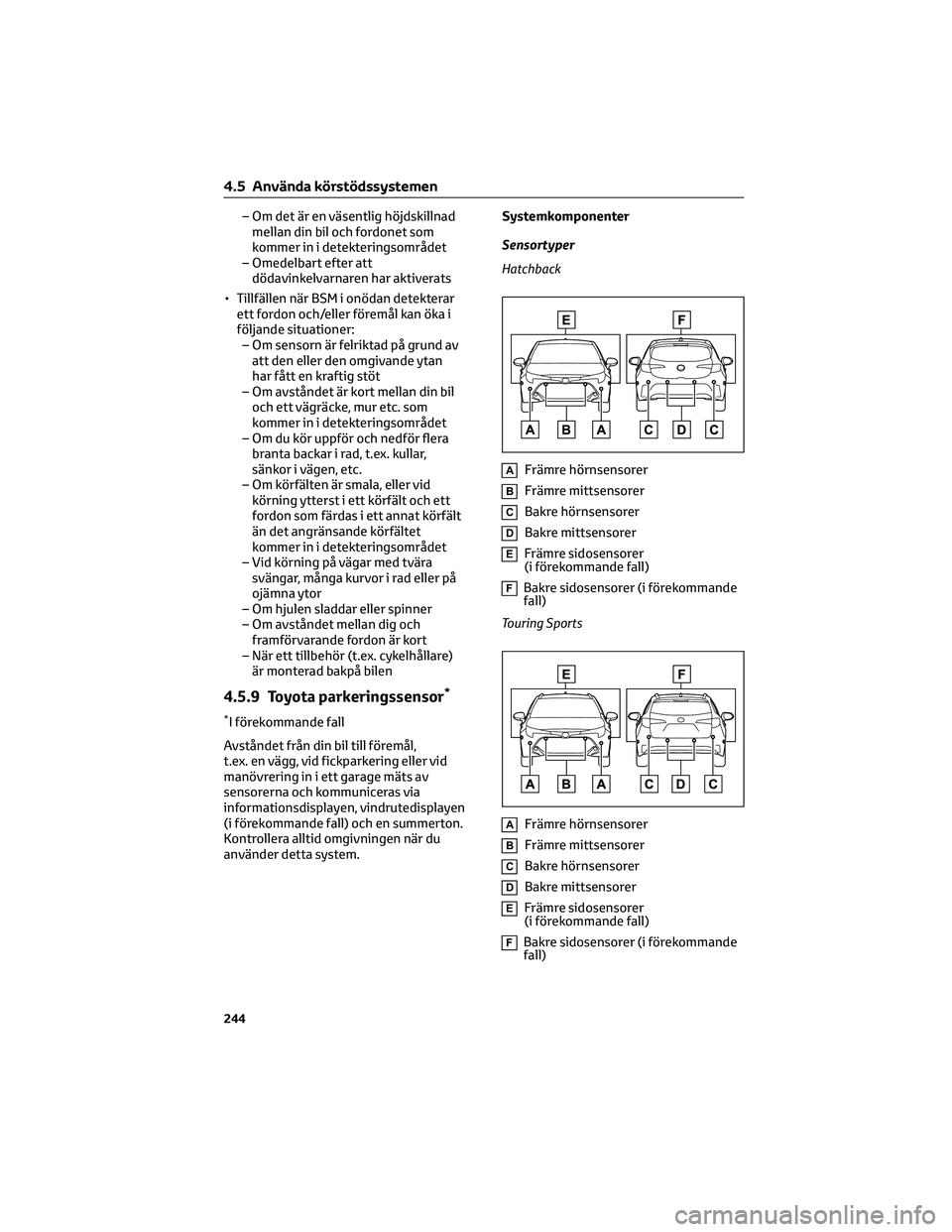

– Om det är en väsentlig höjdskillnad
mellan din bil och fordonet som
kommer in i detekteringsområdet
– Omedelbart efter att
dödavinkelvarnaren har aktiverats
• Tillfällen när BSM i onödan detekterar
ett fordon och/eller föremål kan öka i
följande situationer:
– Om sensorn är felriktad på grund av
att den eller den omgivande ytan
har fått en kraftig stöt
– Om avståndet är kort mellan din bil
och ett vägräcke, mur etc. som
kommer in i detekteringsområdet
– Om du kör uppför och nedför flera
branta backar i rad, t.ex. kullar,
sänkor i vägen, etc.
– Om körfälten är smala, eller vid
körning ytterst i ett körfält och ett
fordon som färdas i ett annat körfält
än det angränsande körfältet
kommer in i detekteringsområdet
– Vid körning på vägar med tvära
svängar, många kurvor i rad eller på
ojämna ytor
– Om hjulen sladdar eller spinner
– Om avståndet mellan dig och
framförvarande fordon är kort
– När ett tillbehör (t.ex. cykelhållare)
är monterad bakpå bilen
4.5.9 Toyota parkeringssensor*
*I förekommande fall
Avståndet från din bil till föremål,
t.ex. en vägg, vid fickparkering eller vid
manövrering in i ett garage mäts av
sensorerna och kommuniceras via
informationsdisplayen, vindrutedisplayen
(i förekommande fall) och en summerton.
Kontrollera alltid omgivningen när du
använder detta system.Systemkomponenter
Sensortyper
Hatchback
AFrämre hörnsensorer
BFrämre mittsensorer
CBakre hörnsensorer
DBakre mittsensorer
EFrämre sidosensorer
(i förekommande fall)
FBakre sidosensorer (i förekommande
fall)
Touring Sports
AFrämre hörnsensorer
BFrämre mittsensorer
CBakre hörnsensorer
DBakre mittsensorer
EFrämre sidosensorer
(i förekommande fall)
FBakre sidosensorer (i förekommande
fall)
4.5 Använda körstödssystemen
244

Display
När sensorerna känner av ett föremål,
t.ex. en vägg, visas grafik på
informationsdisplayen och
vindrutedisplayen (i förekommande fall)
beroende på bilens läge och avståndet till
föremålet.
• Informationsdisplay och
vindrutedisplay
ADetektering med främre
hörnsensorer
BDetektering med främre mittsensor
CDetektering med främre sidosensorer
(i förekommande fall)*
DDetektering med bakre sidosensorer
(i förekommande fall)*
EDetektering med bakre hörnsensorer
FDetektering med bakre mittsensor*Displayer för de främre
sidosensorerna visas inte förrän
avsökningen av ytorna på bilens sidor
har avslutats.
Aktiverar/inaktiverar Toyotas
parkeringssensor
Använd de rattmonterade kontrollerna
till att aktivera/inaktivera Toyota
parkeringssensorer. (→Sid. 91)
1. Tryck på
ellerför att välja.
2. Tryck på
ellerför att väljaoch tryck sedan på.
När funktionen för Toyota
parkeringssensor inaktiveras tänds
kontrollampan OFF (→sid. 79) i
parkeringssensorsystemet.Välj
på informationsdisplayen, väljoch därefter ”På” för att slå på
systemet igen när det har varit avstängt.
Om systemet stängs av med den här
metoden kan det inte sättas på igen
genom att startknappen trycks till
avstängt läge och därefter till
tändningsläge.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Det finns en begränsning för
noggrannheten i igenkänning och den
kontrollförmåga som det här systemet
kan ge. Förlita dig därför inte alltför
mycket på systemet. Föraren är alltid
ansvarig för att vara uppmärksam
på omgivningen runt bilen och
körsäkerheten.
Se till att systemet kan fungera på
rätt sätt
Observera följande säkerhetsåtgärder.
Annars finns det risk för att bilen inte
kan framföras på säkert sätt vilket kan
leda till en olycka.
• Skada inte sensorerna och håll dem
alltid rena.
• Fäst inte ett klistermärke och
installera inte en elektrisk
komponent, t.ex. bakgrundsbelyst
registreringsskylt (särskilt om den är
självlysande), dimljus, skärmskydd
eller trådlös antenn, nära en
radarsensor.
• Utsätt inte ytan kring sensorn för
hårda stötar. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kompetens kontrollera bilen om ytan
har utsatts för en stöt. Om främre
eller bakre stötfångaren behöver tas
bort/monteras eller bytas ut ska du
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kompetens och utrustning.
4.5 Använda körstödssystemen
245
4
Körning

VARNING!(Fortsättning)
• Ta inte isär och lackera inte
sensorerna, gör inte heller någon
anpassning av dem.
• Fäst inte något skydd på
registreringsplåten.
• Håll alltid korrekt lufttryck i däcken.
När funktionen ska inaktiveras
I följande situationer ska funktionen
inaktiveras eftersom det kan vara aktivt
även om ingen sannolikhet för kollision
föreligger.
• Försummelse att observera
ovanstående varningar.
• En fjädring som inte är
Toyota-original (t.ex. sänkt fjädring)
har installerats.
När du tvättar bilen
Spruta inte vatten eller ånga på
områden kring sensorn.
Sådant kan orsaka en
funktionsstörning i sensorn.
• Spruta inte vatten direkt på
sensorerna om du tvättar bilen med
vatten under högt tryck eftersom det
kan orsaka en funktionsstörning i en
sensor.
• Rikta inte ånga för nära sensorerna
om du tvättar bilen med ånga,
eftersom det kan orsaka
funktionsstörning i en sensor.
Systemet kan användas när
• Startknappen är i tändningsläge.
• Toyota parkeringssensorfunktion är
aktiv.
• Körhastigheten är lägre än 10 km/tim.
• Ett annat växelläge än P har valts.
• Ratten vrids cirka 90° eller mer
(främre sidosensorer, bakre
sidosensorer) (i förekommande fall)Varningsfunktion för föremål
(i förekommande fall)
Om ett föremål befinner sig på sidorna
inom bilens körväg medan bilen körs
framåt eller bakåt uppmärksammar den
här funktionen föraren med displayen
och summertonen.
AFöremål
BBeräknad körlinje
Avkänning av föremål på bilens sidor
(i förekommande fall)
• Sidosensorerna avsöker områdena på
bilens sidor för att känna av föremål
på sidorna. Föremål som detekteras
behålls i minnet i högst cirka två
minuter.
•
Föremål känns eventuellt inte av på
bilens sidor förrän avsökningen är
avslutad. När startknappen har trycks
till tändningsläge avslutas avsökningen
när bilen har körts en kort stund.
• Om ett föremål, som t.ex. annat
fordon, fotgängare eller djur känns av
med sidosensorerna kan föremål
fortsätta att kännas av även när det
har lämnat sidosensorernas
avkänningsområde.
Om ”Parking Assist Unavailable Please
Clean Parking Assist Sensor” visas på
informationsdisplayen
En sensor kan vara täckt med is, snö,
smuts etc. Ta bort isen, snön, smutsen etc
från sensorn så att systemet återställs.
4.5 Använda körstödssystemen
246
