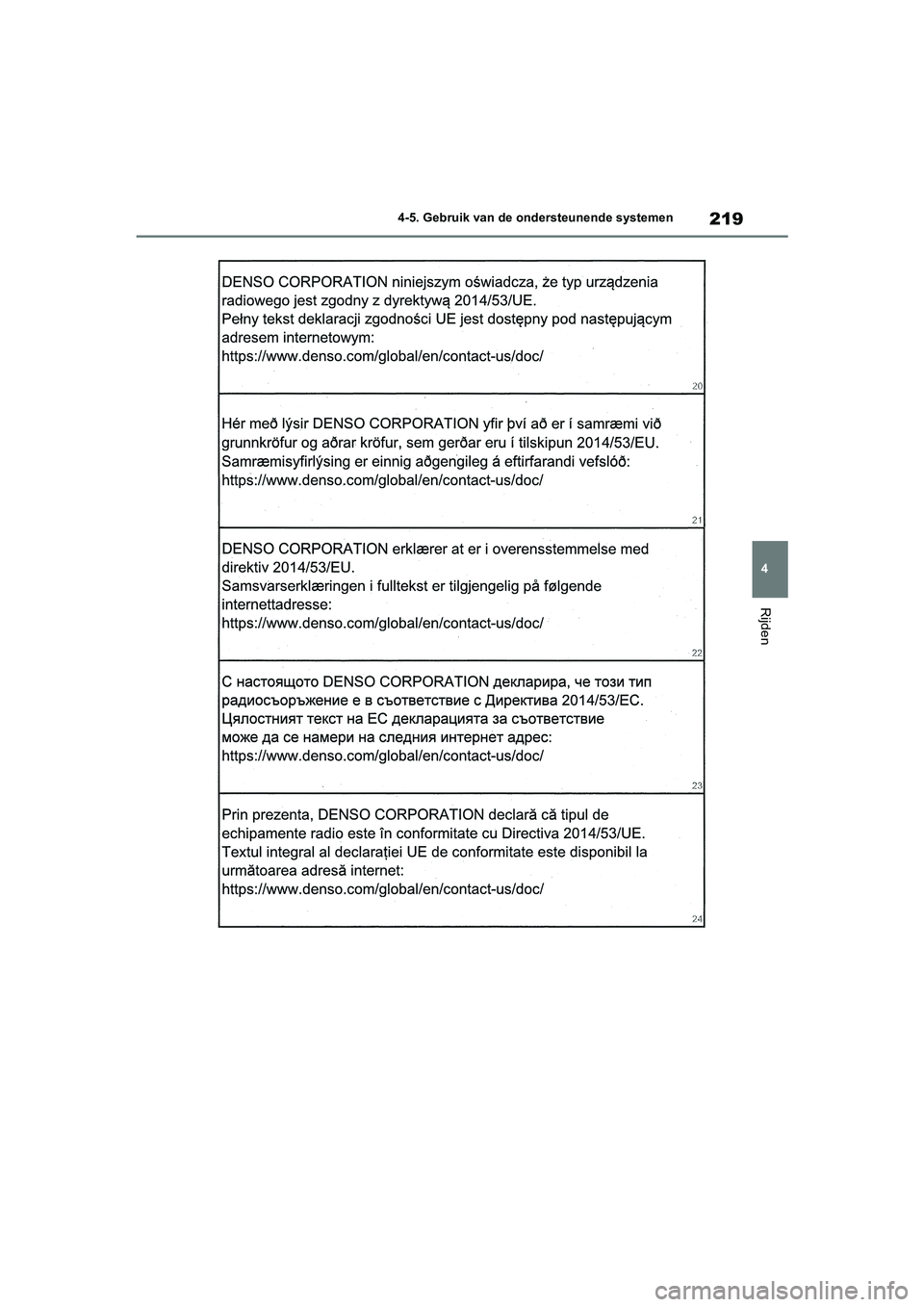

219
4 4-5. Gebruik van de ondersteunende systemen
Rijden
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 219 Wednesday, October 20, 2021 10:58 AM

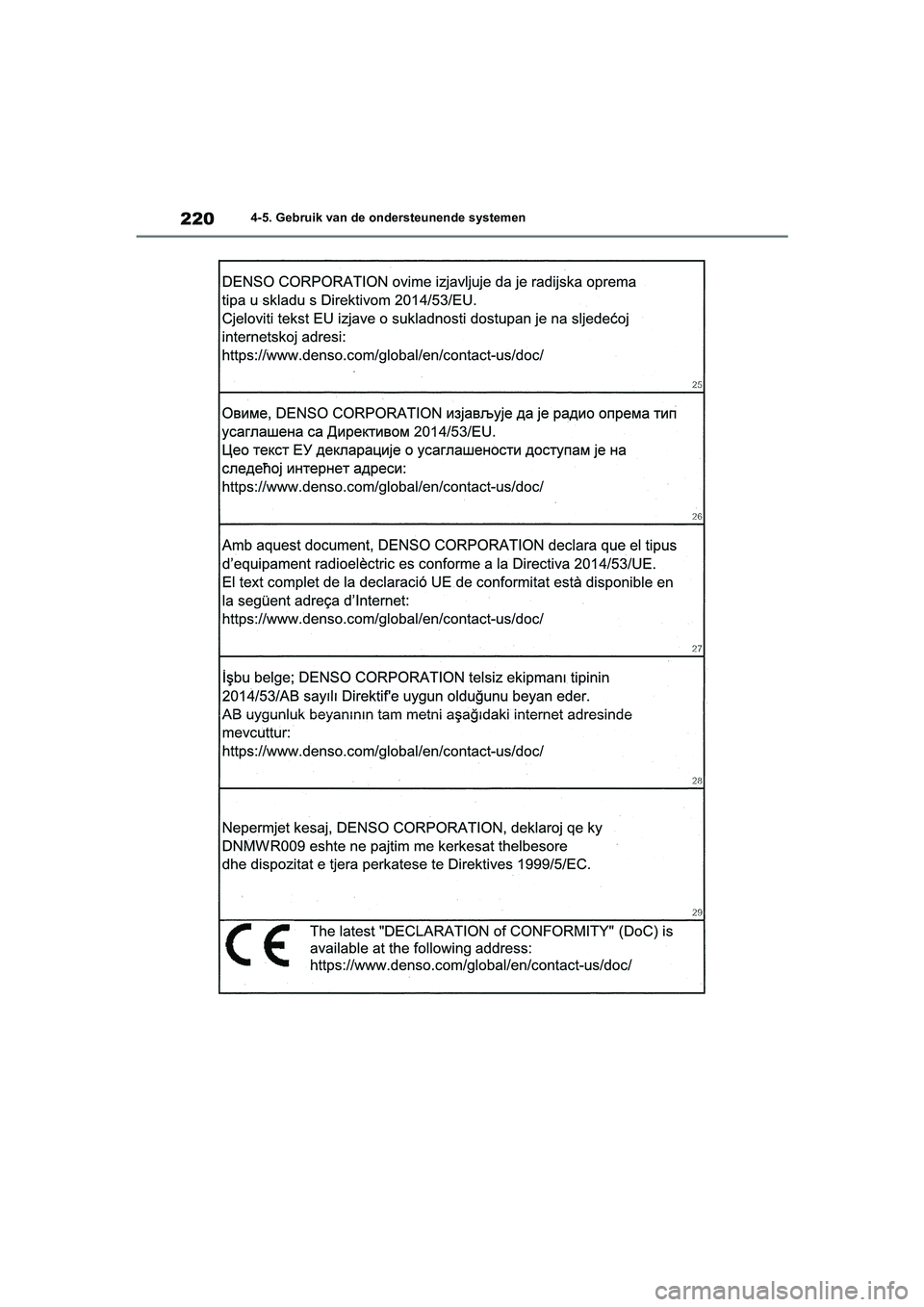

2204-5. Gebruik van de ondersteunende systemen
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 220 Wednesday, October 20, 2021 10:58 AM

221
4 4-5. Gebruik van de ondersteunende systemen
Rijden
■Als een waarschuwingsmelding wordt weergegeven op het multi-informatiedisplay
Een van de systemen is mogelijk tijdelijk niet beschikbaar of er is mogelijk sprake van een
storing in het betreffende systeem.
●Voer in de volgende situaties de in de tabel aangegeven acties uit. Als wordt gesignaleerd
dat weer aan de normale werkingsvoorwaarden wordt voldaan, verdwijnt de melding en
werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
SituatieHandelingen
Als het gedeelte rondom een sensor bedekt is
met vuil, vocht (condens, ijs, enz.) of andere
verontreinigingenMaak om het gedeelte van de voorruit voor de
camera voor te reinigen gebruik van de ruiten-
wissers of de voorruitverwarming van het air-
conditioningsysteem (Blz. 424, 429).
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 221 Wednesday, October 20, 2021 10:58 AM

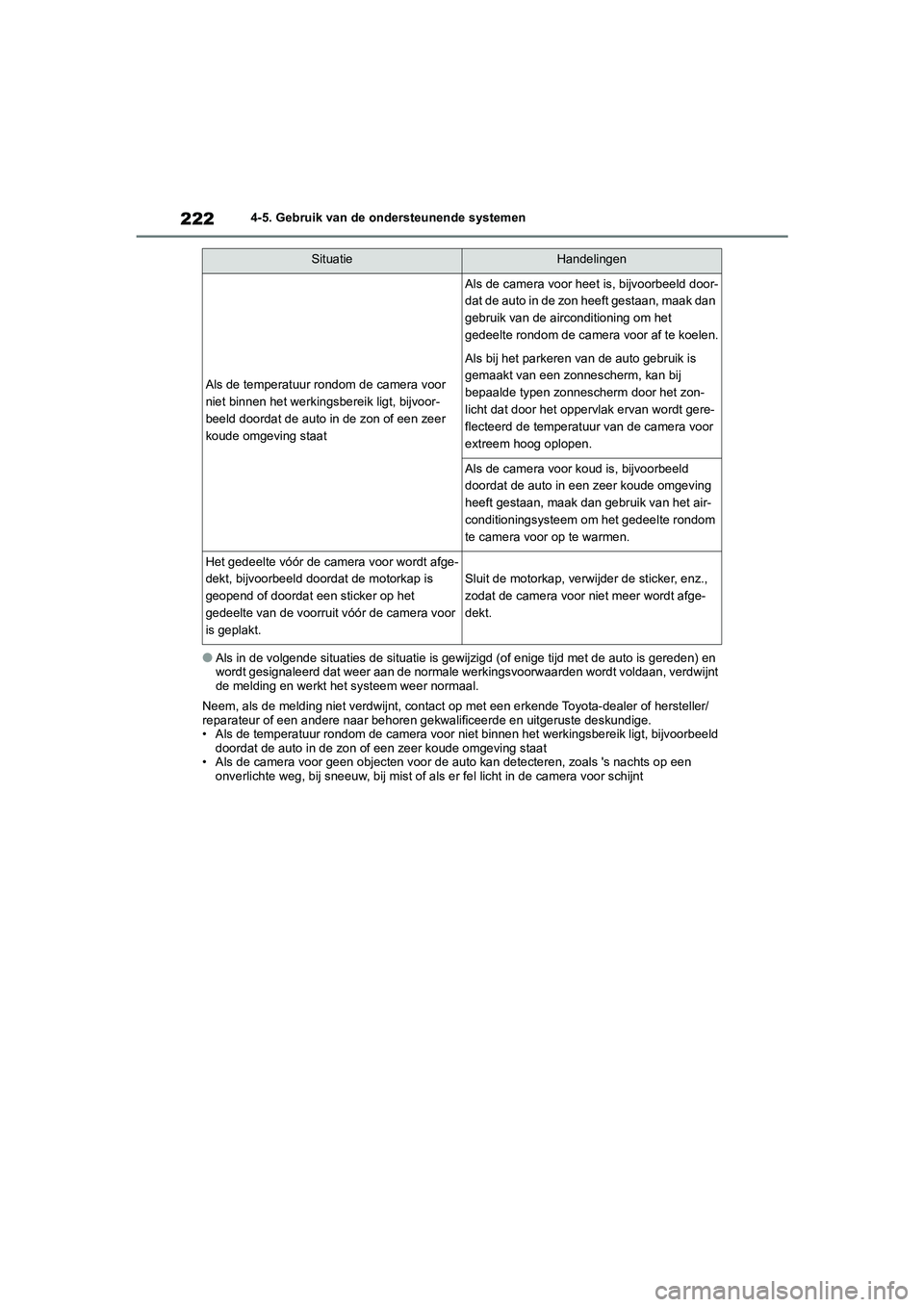

2224-5. Gebruik van de ondersteunende systemen
●Als in de volgende situaties de situatie is gewijzigd (of enige tijd met de auto is gereden) en
wordt gesignaleerd dat weer aan de normale werkingsvoorwaarden wordt voldaan, verdwijnt
de melding en werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
• Als de temperatuur rondom de camera voor niet binnen het werkingsbereik ligt, bijvoorbeeld
doordat de auto in de zon of een zeer koude omgeving staat
• Als de camera voor geen objecten voor de auto kan detecteren, zoals 's nachts op een
onverlichte weg, bij sneeuw, bij mist of als er fel licht in de camera voor schijnt
Als de temperatuur rondom de camera voor
niet binnen het werkingsbereik ligt, bijvoor-
beeld doordat de auto in de zon of een zeer
koude omgeving staat
Als de camera voor heet is, bijvoorbeeld door-
dat de auto in de zon heeft gestaan, maak dan
gebruik van de airconditioning om het
gedeelte rondom de camera voor af te koelen.
Als bij het parkeren van de auto gebruik is
gemaakt van een zonnescherm, kan bij
bepaalde typen zonnescherm door het zon-
licht dat door het oppervlak ervan wordt gere-
flecteerd de temperatuur van de camera voor
extreem hoog oplopen.
Als de camera voor koud is, bijvoorbeeld
doordat de auto in een zeer koude omgeving
heeft gestaan, maak dan gebruik van het air-
conditioningsysteem om het gedeelte rondom
te camera voor op te warmen.
Het gedeelte vóór de camera voor wordt afge-
dekt, bijvoorbeeld doordat de motorkap is
geopend of doordat een sticker op het
gedeelte van de voorruit vóór de camera voor
is geplakt.
Sluit de motorkap, verwijder de sticker, enz.,
zodat de camera voor niet meer wordt afge-
dekt.
SituatieHandelingen
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 222 Wednesday, October 20, 2021 10:58 AM

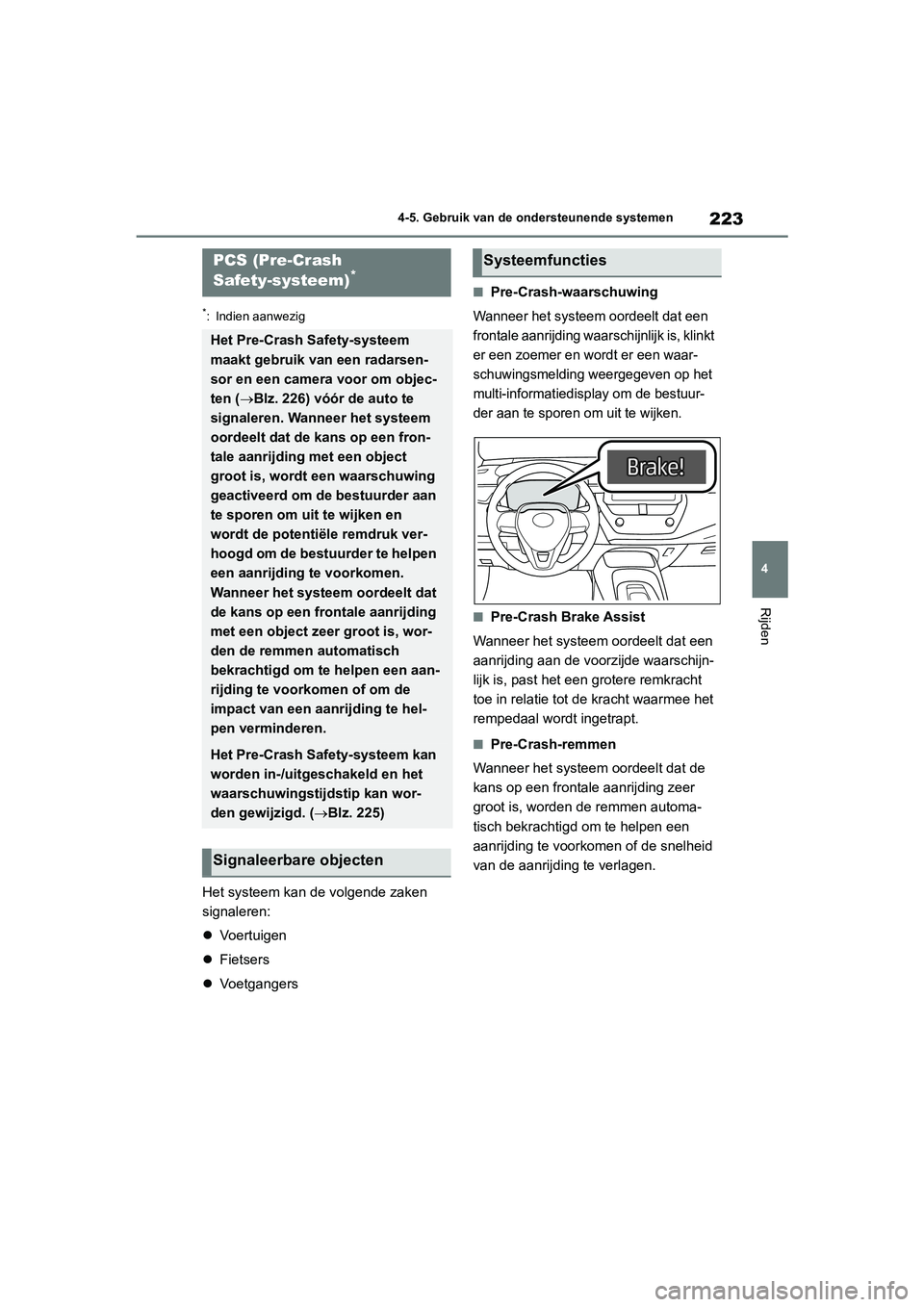

223
4 4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
Het systeem kan de volgende zaken
signaleren:
Voertuigen
Fietsers
Voetgangers
■Pre-Crash-waarschuwing
Wanneer het systeem oordeelt dat een
frontale aanrijding waarschijnlijk is, klinkt
er een zoemer en wordt er een waar-
schuwingsmelding weergegeven op het
multi-informatiedisplay om de bestuur-
der aan te sporen om uit te wijken.
■Pre-Crash Brake Assist
Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde waarschijn-
lijk is, past het een grotere remkracht
toe in relatie tot de kracht waarmee het
rempedaal wordt ingetrapt.
■Pre-Crash-remmen
Wanneer het systeem oordeelt dat de
kans op een frontale aanrijding zeer
groot is, worden de remmen automa-
tisch bekrachtigd om te helpen een
aanrijding te voorkomen of de snelheid
van de aanrijding te verlagen.
PCS (Pre-Crash
Safety-systeem)*
Het Pre-Crash Safety-systeem
maakt gebruik van een radarsen-
sor en een camera voor om objec-
ten (Blz. 226) vóór de auto te
signaleren. Wanneer het systeem
oordeelt dat de kans op een fron-
tale aanrijding met een object
groot is, wordt een waarschuwing
geactiveerd om de bestuurder aan
te sporen om uit te wijken en
wordt de potentiële remdruk ver-
hoogd om de bestuurder te helpen
een aanrijding te voorkomen.
Wanneer het systeem oordeelt dat
de kans op een frontale aanrijding
met een object zeer groot is, wor-
den de remmen automatisch
bekrachtigd om te helpen een aan-
rijding te voorkomen of om de
impact van een aanrijding te hel-
pen verminderen.
Het Pre-Crash Safety-systeem kan
worden in-/uitgeschakeld en het
waarschuwingstijdstip kan wor-
den gewijzigd. (Blz. 225)
Signaleerbare objecten
Systeemfuncties
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 223 Wednesday, October 20, 2021 10:58 AM

2244-5. Gebruik van de ondersteunende systemen
WAARSCHUWING
■Beperkingen van het Pre-Crash
Safety-systeem
●De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd veilig
en houd rekening met de omgeving.
Gebruik het Pre-Crash Safety-systeem
nooit in plaats van normaal remmen. Dit
systeem voorkomt niet in alle gevallen
een aanrijding en vermindert ook niet
altijd de schade of het letsel bij de aan-
rijding. Vertrouw niet uitsluitend op dit
systeem. Als u dat niet doet, kan dat lei-
den tot een ongeval met dodelijk of ern-
stig letsel tot gevolg.
●Hoewel dit systeem is ontworpen om
aanrijdingen te helpen voorkomen of de
impact van een aanrijding te helpen ver-
minderen, is het effect afhankelijk van
allerlei omstandigheden. Hierdoor
bereikt het systeem mogelijk niet altijd
hetzelfde prestatieniveau.
Lees de hierna gegeven aanwijzingen
aandachtig door. Vertrouw niet blinde-
lings op dit systeem en rijd altijd voor-
zichtig.
• Omstandigheden waaronder het sys-
teem mogelijk werkt, zelfs als er geen
kans op een aanrijding is: Blz. 227
• Omstandigheden waaronder het sys-
teem mogelijk niet juist werkt:
Blz. 228
●Probeer niet zelf de werking van het
Pre-Crash Safety-systeem te testen.
Afhankelijk van de objecten die voor het
testen worden gebruikt (dummy's, kar-
tonnen imitaties van signaleerbare
objecten, enz.) werkt het systeem
mogelijk niet goed, hetgeen kan leiden
tot een ongeval.
■Pre-Crash-remmen
●Als de Pre-Crash Brake-functie in wer-
king is, wordt er veel remkracht toege-
past.
●Als de auto wordt stilgezet door de wer-
king van de Pre-Crash Brake-functie,
wordt de werking van de functie na
ongeveer 2 seconden uitgeschakeld.
Trap indien nodig het rempedaal in.
●De Pre-Crash Brake-functie werkt
mogelijk niet, afhankelijk van de bedie-
ning van de auto door de bestuurder.
Als het gaspedaal diep wordt ingetrapt
of het stuurwiel wordt gedraaid, oordeelt
het systeem mogelijk dat de bestuurder
een uitwijkactie uitvoert en werkt het
Pre-Crash Brake-systeem mogelijk niet.
●Terwijl het Pre-Crash Brake-systeem is
ingeschakeld, wordt in sommige geval-
len de werking ervan mogelijk uitge-
schakeld, wanneer het gaspedaal diep
wordt ingetrapt of het stuurwiel wordt
gedraaid en het systeem oordeelt dat de
bestuurder een uitwijkactie uitvoert.
●Als het rempedaal wordt ingetrapt, oor-
deelt het systeem mogelijk dat de
bestuurder een uitwijkactie uitvoert en
stelt het mogelijk het werkingstijdstip
van de Pre-Crash Brake-functie uit.
■Wanneer moet het Pre-Crash Safety-
systeem worden uitgeschakeld
Schakel in de volgende situaties het sys-
teem uit, omdat het mogelijk niet juist
werkt, hetgeen kan leiden tot een ongeval
waarbij dodelijk of ernstig letsel kan ont-
staan:
●Als de auto wordt gesleept
●Bij het slepen van een andere auto
●Bij het vervoeren van de auto op een
vrachtwagen, boot, trein of vergelijkbaar
transportmiddel
●Wanneer de auto wordt opgetakeld ter-
wijl de motor aan staat en de wielen vrij
kunnen draaien
●Bij het controleren van de auto op een
rollenbank, bijvoorbeeld een vermo-
gensbank of een snelheidsmetertester,
of bij het balanceren van de wielen aan
de auto
●Als er veel kracht wordt uitgeoefend op
de voorbumper of de grille door een
aanrijding of een andere oorzaak
●Als niet op een stabiele wijze kan wor-
den gereden met de auto, bijvoorbeeld
als hij betrokken is geweest bij een
ongeval of als er storingen zijn
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 224 Wednesday, October 20, 2021 10:58 AM

225
4 4-5. Gebruik van de ondersteunende systemen
Rijden
■In-/uitschakelen van het Pre-Crash
Safety-systeem
Het Pre-Crash Safety-systeem kan
worden ingeschakeld/uitgeschakeld via
(Blz. 577) van het multi-informa-
tiedisplay.
Het systeem wordt iedere keer wanneer het
contact AAN wordt gezet automatisch inge-
schakeld.
Als het systeem wordt uitgeschakeld,
gaat het waarschuwingslampje PCS
branden en wordt er een melding weer-
gegeven op het multi-informatiedisplay.
■Wijzigen van de timing van de
Pre-Crash-waarschuwing
De timing van de Pre-Crash-waarschu-
wing kan worden gewijzigd via
(Blz. 577) van het multi-informatie-
display.
De instelling van de timing van de waarschu-
wing blijft behouden als het contact UIT
wordt gezet. Als het Pre-Crash Safety-sys-
teem echter is uitgeschakeld en weer is
ingeschakeld, wordt de timing weer inge-
steld op de standaardinstelling (gemiddeld).
1Vroeg
2Gemiddeld
Dit is de standaardinstelling.
3Laat
WAARSCHUWING
●Als sportief met de auto wordt gereden
of als op onverharde wegen wordt gere-
den
●Als de banden niet de juiste banden-
spanning hebben
●Als de banden zeer versleten zijn
●Als er een andere maat banden dan
voorgeschreven is gemonteerd
●Als er sneeuwkettingen zijn aangebracht
●Wanneer er een compact reservewiel is
gemonteerd of een bandenreparatieset
is gebruikt
●Als er tijdelijk uitrusting (sneeuwploeg,
enz.) die de radarsensor of de camera
voor kan hinderen op de auto is
geplaatst
Wijzigen van instellingen van
het Pre-Crash Safety-systeem
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 225 Wednesday, October 20, 2021 10:58 AM

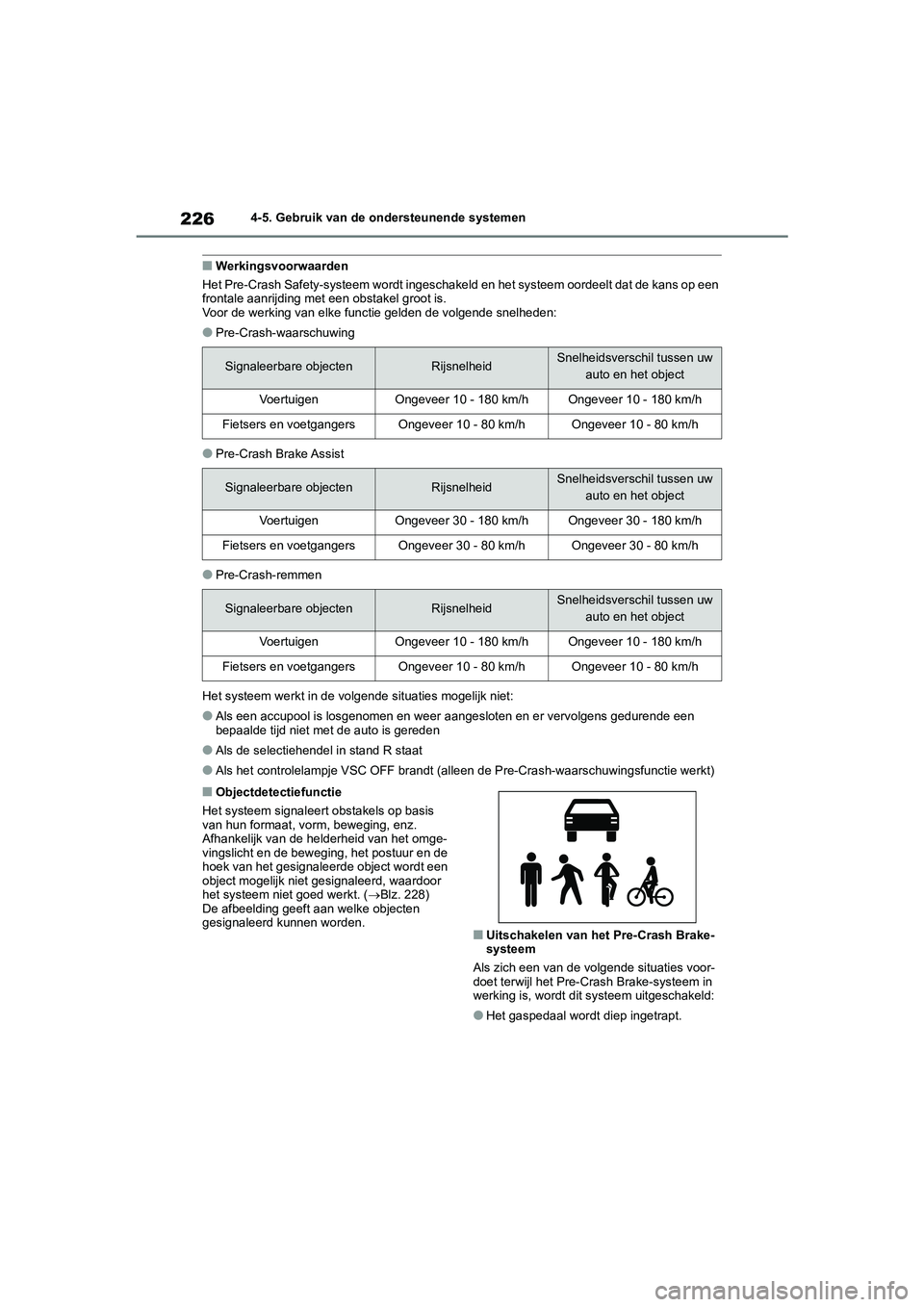

2264-5. Gebruik van de ondersteunende systemen
■Werkingsvoorwaarden
Het Pre-Crash Safety-systeem wordt ingeschakeld en het systeem oordeelt dat de kans op een
frontale aanrijding met een obstakel groot is.
Voor de werking van elke functie gelden de volgende snelheden:
●Pre-Crash-waarschuwing
●Pre-Crash Brake Assist
●Pre-Crash-remmen
Het systeem werkt in de volgende situaties mogelijk niet:
●Als een accupool is losgenomen en weer aangesloten en er vervolgens gedurende een
bepaalde tijd niet met de auto is gereden
●Als de selectiehendel in stand R staat
●Als het controlelampje VSC OFF brandt (alleen de Pre-Crash-waarschuwingsfunctie werkt)
■Objectdetectiefunctie
Het systeem signaleert obstakels op basis
van hun formaat, vorm, beweging, enz.
Afhankelijk van de helderheid van het omge-
vingslicht en de beweging, het postuur en de
hoek van het gesignaleerde object wordt een
object mogelijk niet gesignaleerd, waardoor
het systeem niet goed werkt. (Blz. 228)
De afbeelding geeft aan welke objecten
gesignaleerd kunnen worden.
■Uitschakelen van het Pre-Crash Brake-
systeem
Als zich een van de volgende situaties voor-
doet terwijl het Pre-Crash Brake-systeem in
werking is, wordt dit systeem uitgeschakeld:
●Het gaspedaal wordt diep ingetrapt.
Signaleerbare objectenRijsnelheidSnelheidsverschil tussen uw
auto en het object
VoertuigenOngeveer 10 - 180 km/hOngeveer 10 - 180 km/h
Fietsers en voetgangersOngeveer 10 - 80 km/hOngeveer 10 - 80 km/h
Signaleerbare objectenRijsnelheidSnelheidsverschil tussen uw
auto en het object
VoertuigenOngeveer 30 - 180 km/hOngeveer 30 - 180 km/h
Fietsers en voetgangersOngeveer 30 - 80 km/hOngeveer 30 - 80 km/h
Signaleerbare objectenRijsnelheidSnelheidsverschil tussen uw
auto en het object
VoertuigenOngeveer 10 - 180 km/hOngeveer 10 - 180 km/h
Fietsers en voetgangersOngeveer 10 - 80 km/hOngeveer 10 - 80 km/h
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 226 Wednesday, October 20, 2021 10:58 AM

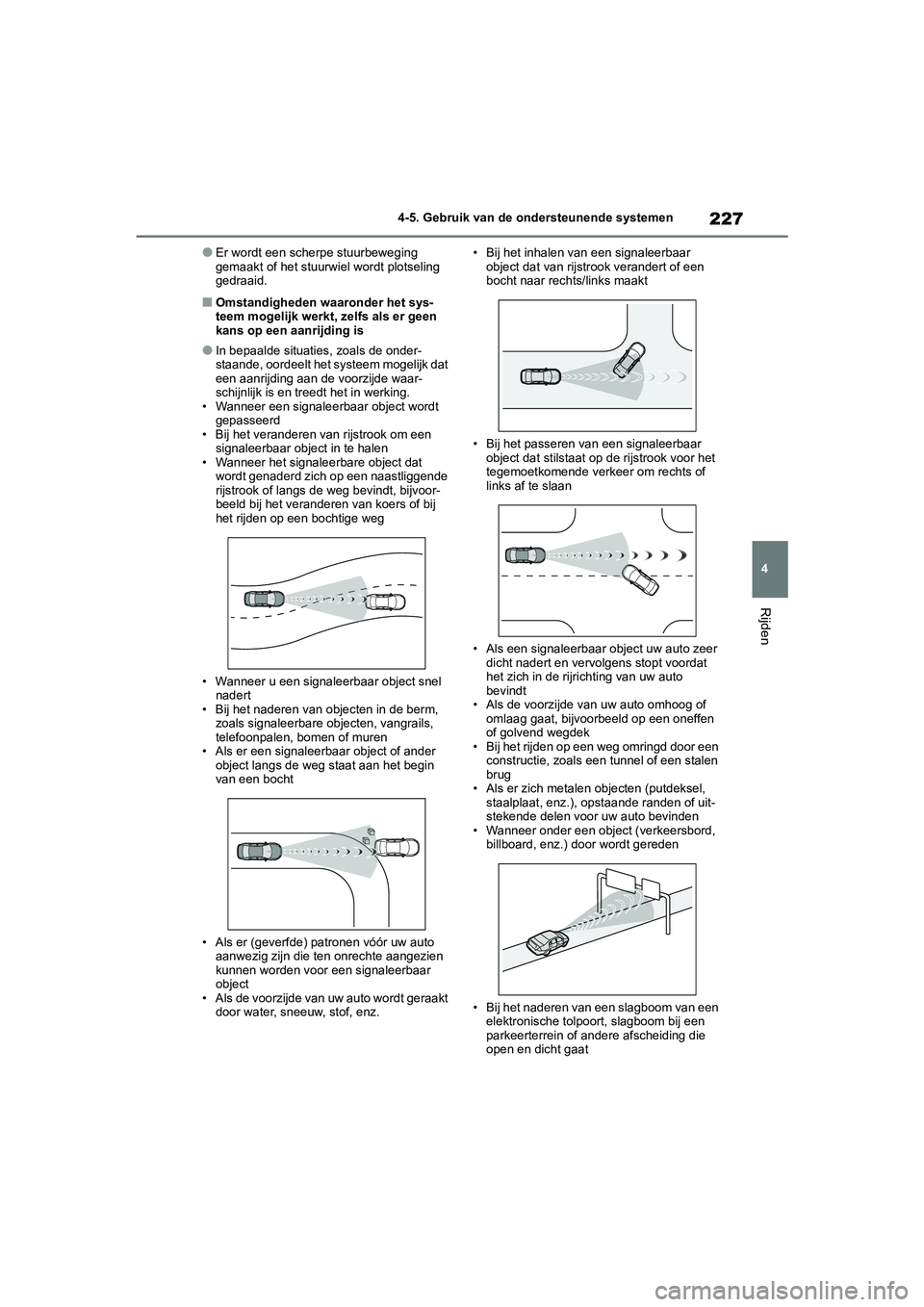

227
4 4-5. Gebruik van de ondersteunende systemen
Rijden
●Er wordt een scherpe stuurbeweging
gemaakt of het stuurwiel wordt plotseling
gedraaid.
■Omstandigheden waaronder het sys-
teem mogelijk werkt, zelfs als er geen
kans op een aanrijding is
●In bepaalde situaties, zoals de onder-
staande, oordeelt het systeem mogelijk dat
een aanrijding aan de voorzijde waar-
schijnlijk is en treedt het in werking.
• Wanneer een signaleerbaar object wordt
gepasseerd
• Bij het veranderen van rijstrook om een
signaleerbaar object in te halen
• Wanneer het signaleerbare object dat
wordt genaderd zich op een naastliggende
rijstrook of langs de weg bevindt, bijvoor-
beeld bij het veranderen van koers of bij
het rijden op een bochtige weg
• Wanneer u een signaleerbaar object snel
nadert
• Bij het naderen van objecten in de berm,
zoals signaleerbare objecten, vangrails,
telefoonpalen, bomen of muren
• Als er een signaleerbaar object of ander
object langs de weg staat aan het begin
van een bocht
• Als er (geverfde) patronen vóór uw auto
aanwezig zijn die ten onrechte aangezien
kunnen worden voor een signaleerbaar
object
• Als de voorzijde van uw auto wordt geraakt
door water, sneeuw, stof, enz.• Bij het inhalen van een signaleerbaar
object dat van rijstrook verandert of een
bocht naar rechts/links maakt
• Bij het passeren van een signaleerbaar
object dat stilstaat op de rijstrook voor het
tegemoetkomende verkeer om rechts of
links af te slaan
• Als een signaleerbaar object uw auto zeer
dicht nadert en vervolgens stopt voordat
het zich in de rijrichting van uw auto
bevindt
• Als de voorzijde van uw auto omhoog of
omlaag gaat, bijvoorbeeld op een oneffen
of golvend wegdek
• Bij het rijden op een weg omringd door een
constructie, zoals een tunnel of een stalen
brug
• Als er zich metalen objecten (putdeksel,
staalplaat, enz.), opstaande randen of uit-
stekende delen voor uw auto bevinden
• Wanneer onder een object (verkeersbord,
billboard, enz.) door wordt gereden
• Bij het naderen van een slagboom van een
elektronische tolpoort, slagboom bij een
parkeerterrein of andere afscheiding die
open en dicht gaat
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 227 Wednesday, October 20, 2021 10:58 AM

2284-5. Gebruik van de ondersteunende systemen
• Wassen in een autowasstraat
• Bij het rijden door of onder objecten die in
contact kunnen komen met uw auto, zoals
hoog gras, boomtakken of een spandoek
• Bij het rijden door stoom of rook
• Wanneer dicht bij een object wordt gere-
den dat radiogolven weerkaatst, zoals een
grote vrachtwagen of een vangrail
• Als wordt gereden in de buurt van een tele-
visiezendmast, radiozender, elektriciteits-
centrale of andere locatie waar sterke
radiogolven of elektromagnetische velden
aanwezig zijn
■Situaties waarin het systeem mogelijk
niet goed werkt
●In sommige situaties, zoals onderstaande,
wordt een object mogelijk niet gesignaleerd
door de radarsensor en de camera voor,
waardoor het systeem niet goed werkt:
• Wanneer een signaleerbaar object uw auto
nadert
• Wanneer uw auto of een signaleerbaar
object een schommelende beweging maakt
• Als een signaleerbaar object een abrupte
beweging maakt (zoals een uitwijkmanoeu-
vre, plotseling versnellen of afremmen)
• Wanneer uw auto een signaleerbaar object
snel nadert
• Wanneer een signaleerbaar object zich
niet direct voor uw auto bevindt• Wanneer een signaleerbaar object zich
vlak bij bijvoorbeeld een muur, hek, vang-
rail, putdeksel, voertuig of stalen rijplaat
bevindt
• Wanneer een signaleerbaar object zich
onder een constructie bevindt
• Wanneer een signaleerbaar object gedeel-
telijk verborgen is achter een object zoals
een groot stuk bagage, een paraplu of een
vangrail
• Wanneer zich meerdere signaleerbare
objecten dicht bij elkaar bevinden
• Als de zon of ander licht rechtstreeks op
een signaleerbaar object schijnt
• Wanneer een signaleerbaar object wit is
en er extreem licht uitziet
• Wanneer een signaleerbaar object bijna
dezelfde kleur heeft of even licht is als zijn
omgeving
• Wanneer een signaleerbaar object uw auto
afsnijdt of plotseling opduikt voor uw auto
• Als de voorzijde van uw auto wordt geraakt
door water, sneeuw, stof, enz.
• Wanneer een zeer fel licht, bijvoorbeeld de
zon of de koplampen van tegemoetko-
mend verkeer, rechtstreeks in de camera
voor schijnt
• Bij het naderen van de zijkant of voorkant
van een voorligger
• Als de voorligger een motorfiets is
• Als de voorligger smal is, zoals een scoot-
mobiel
• Als een voorligger een smalle achterzijde
heeft, zoals een onbeladen vrachtwagen
• Als een voorligger een lage achterzijde
heeft, zoals een oprijwagen
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 228 Wednesday, October 20, 2021 10:58 AM
