TOYOTA COROLLA HATCHBACK 2022 Instructieboekje (in Dutch)

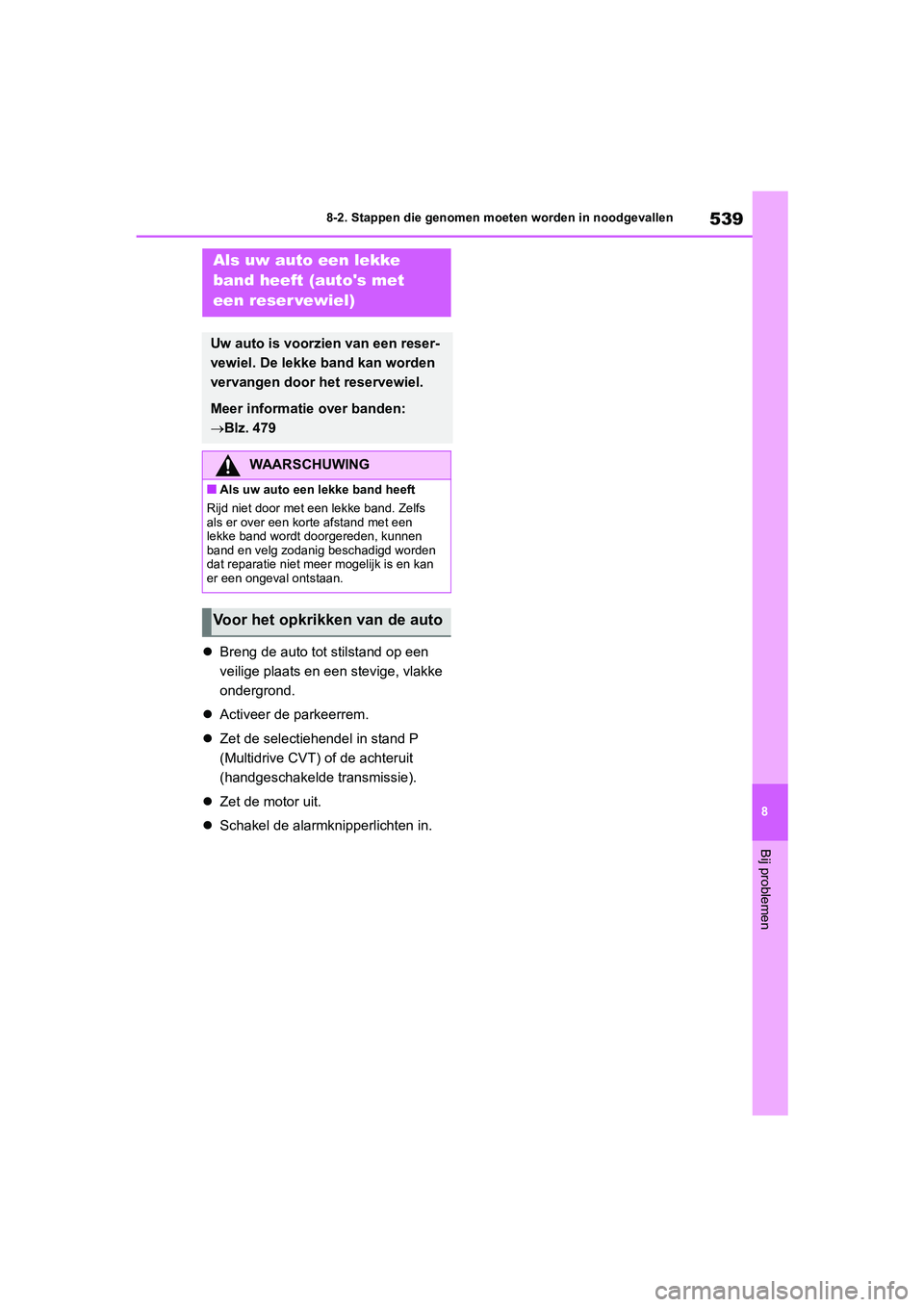

539
8 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
Activeer de parkeerrem.
Zet de selectiehendel in stand P
(Multidrive CVT) of de achteruit
(handgeschakelde transmissie).
Zet de motor uit.
Schakel de alarmknipperlichten in.
Als uw auto een lekke
band heeft (auto's met
een reser vewiel)
Uw auto is voorzien van een reser-
vewiel. De lekke band kan worden
vervangen door het reservewiel.
Meer informatie over banden:
Blz. 479
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band. Zelfs
als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
Voor het opkrikken van de auto
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 539 Wednesday, October 20, 2021 10:58 AM

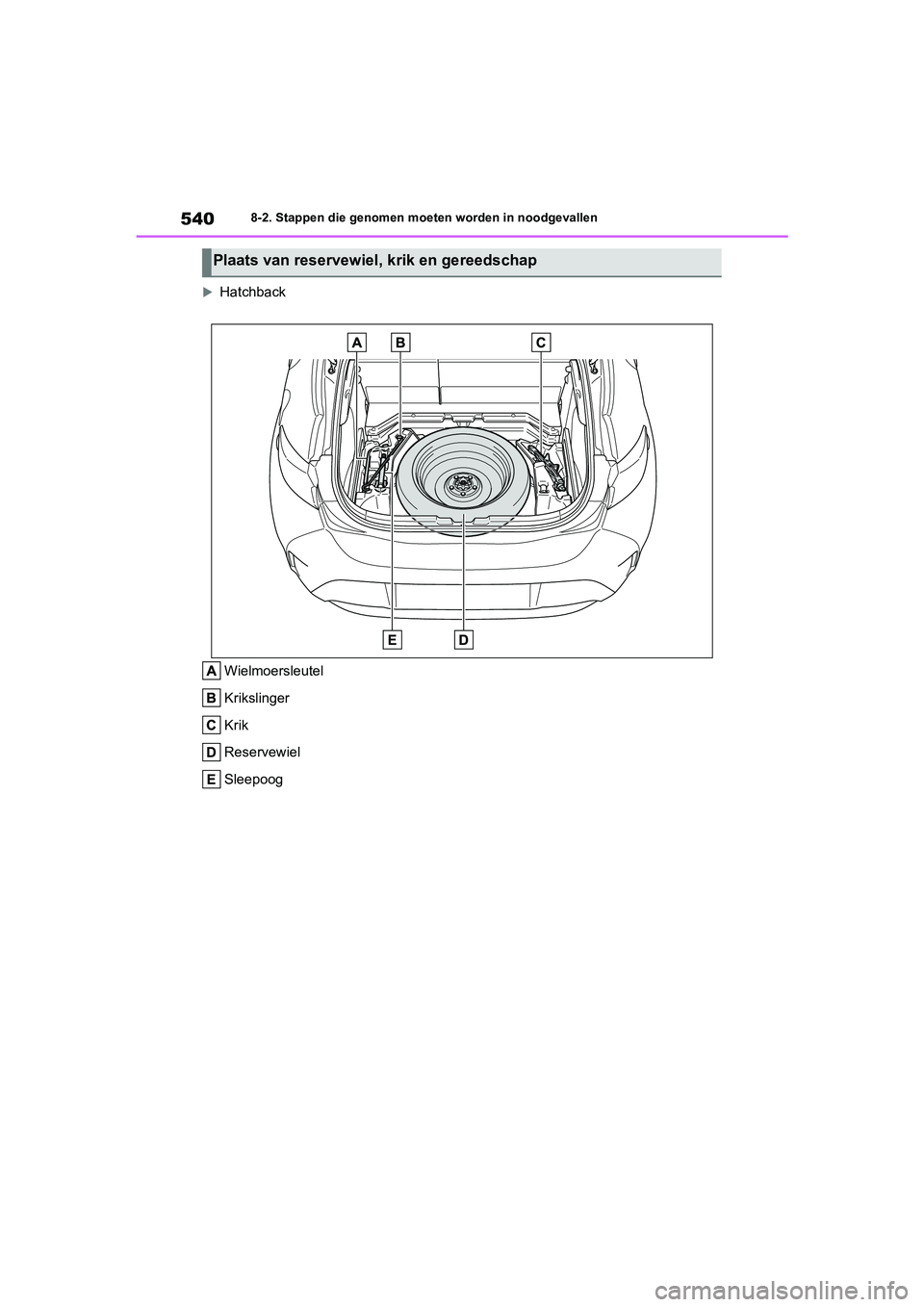

5408-2. Stappen die genomen moeten worden in noodgevallen

Hatchback
Wielmoersleutel
Krikslinger
Krik
Reservewiel
Sleepoog
Plaats van reservewiel, krik en gereedschap
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 540 Wednesday, October 20, 2021 10:58 AM

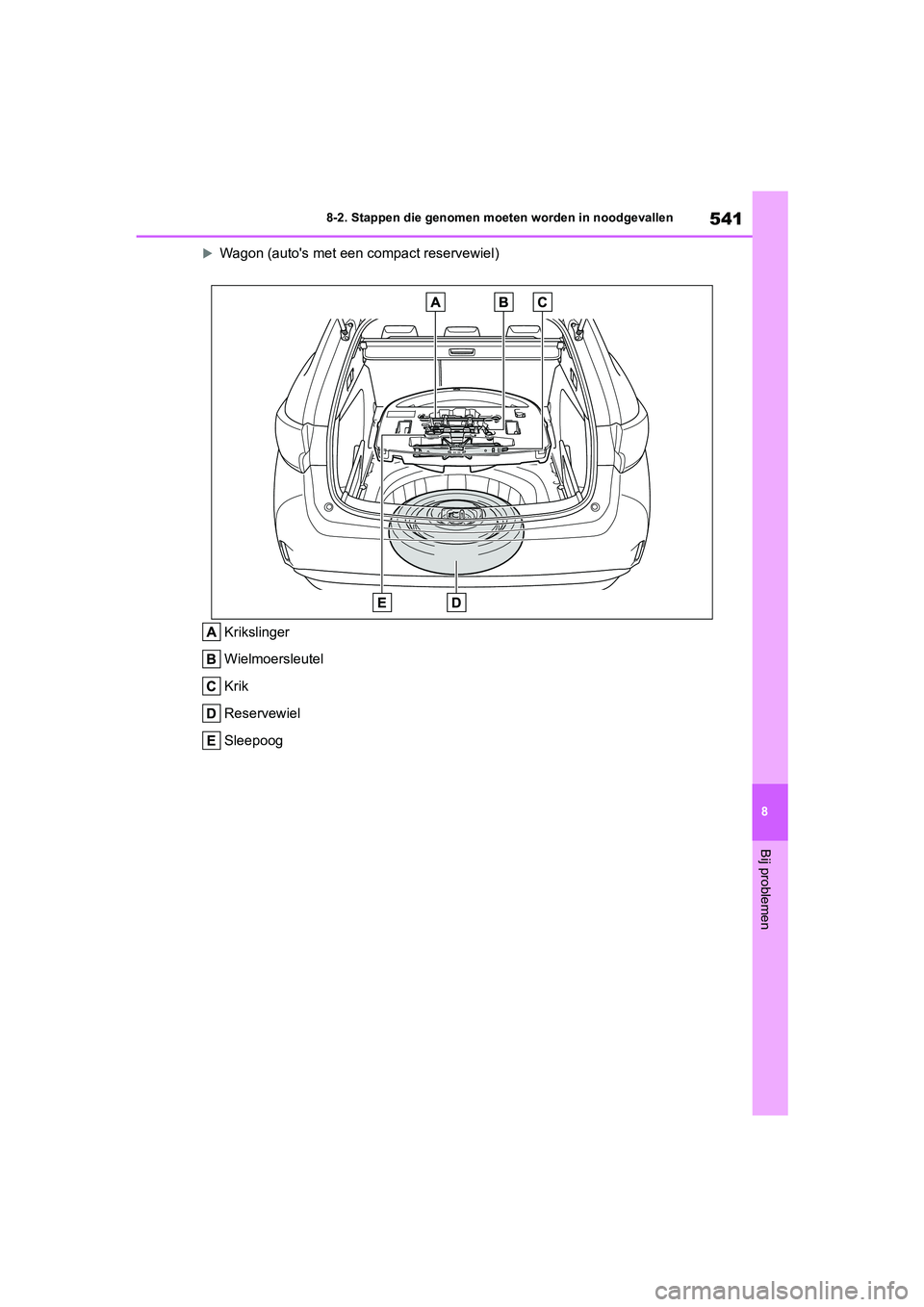

541
8 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Wagon (auto's met een compact reservewiel)
Krikslinger
Wielmoersleutel
Krik
Reservewiel
Sleepoog
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 541 Wednesday, October 20, 2021 10:58 AM

5428-2. Stappen die genomen moeten worden in noodgevallen


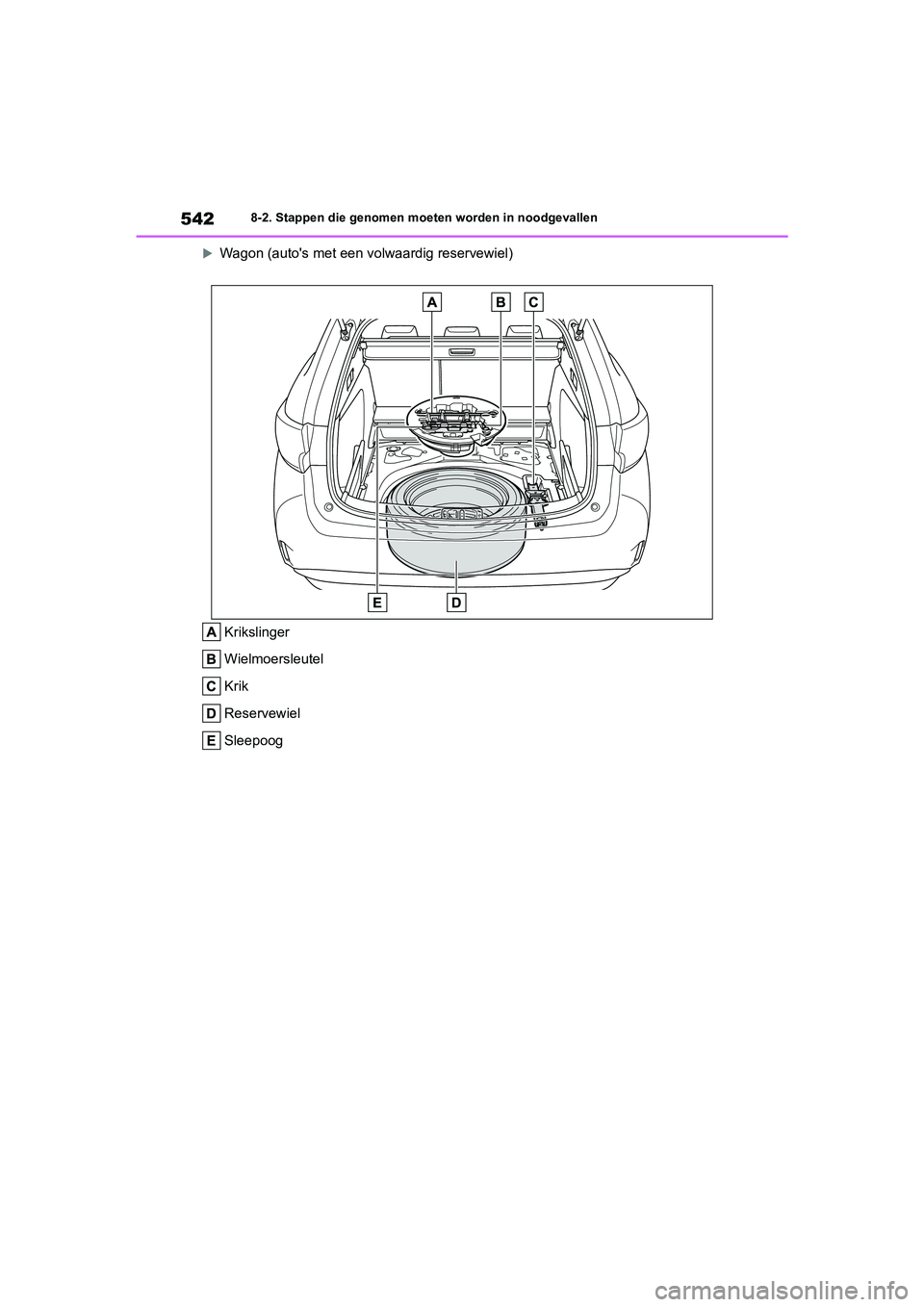

Wagon (auto's met een volwaardig reservewiel)
Krikslinger
Wielmoersleutel
Krik
Reservewiel
Sleepoog
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 542 Wednesday, October 20, 2021 10:58 AM

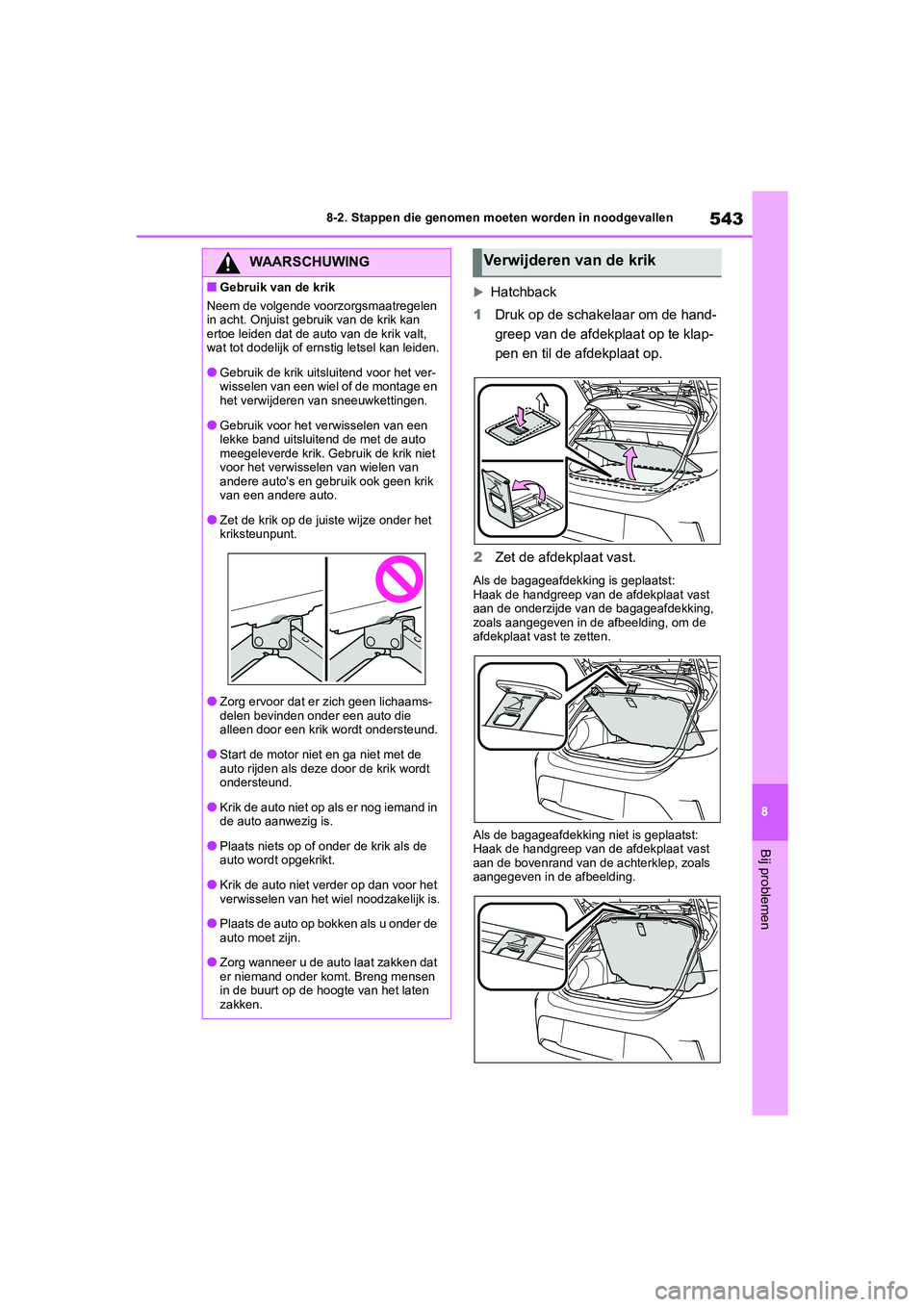

543
8 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Hatchback
1Druk op de schakelaar om de hand-
greep van de afdekplaat op te klap-
pen en til de afdekplaat op.
2Zet de afdekplaat vast.
Als de bagageafdekking is geplaatst:
Haak de handgreep van de afdekplaat vast
aan de onderzijde van de bagageafdekking,
zoals aangegeven in de afbeelding, om de
afdekplaat vast te zetten.
Als de bagageafdekking niet is geplaatst:
Haak de handgreep van de afdekplaat vast
aan de bovenrand van de achterklep, zoals
aangegeven in de afbeelding.
WAARSCHUWING
■Gebruik van de krik
Neem de volgende voorzorgsmaatregelen
in acht. Onjuist gebruik van de krik kan
ertoe leiden dat de auto van de krik valt,
wat tot dodelijk of ernstig letsel kan leiden.
●Gebruik de krik uitsluitend voor het ver-
wisselen van een wiel of de montage en
het verwijderen van sneeuwkettingen.
●Gebruik voor het verwisselen van een
lekke band uitsluitend de met de auto
meegeleverde krik. Gebruik de krik niet
voor het verwisselen van wielen van
andere auto's en gebruik ook geen krik
van een andere auto.
●Zet de krik op de juiste wijze onder het
kriksteunpunt.
●Zorg ervoor dat er zich geen lichaams-
delen bevinden onder een auto die
alleen door een krik wordt ondersteund.
●Start de motor niet en ga niet met de
auto rijden als deze door de krik wordt
ondersteund.
●Krik de auto niet op als er nog iemand in
de auto aanwezig is.
●Plaats niets op of onder de krik als de
auto wordt opgekrikt.
●Krik de auto niet verder op dan voor het
verwisselen van het wiel noodzakelijk is.
●Plaats de auto op bokken als u onder de
auto moet zijn.
●Zorg wanneer u de auto laat zakken dat
er niemand onder komt. Breng mensen
in de buurt op de hoogte van het laten
zakken.
Verwijderen van de krik
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 543 Wednesday, October 20, 2021 10:58 AM

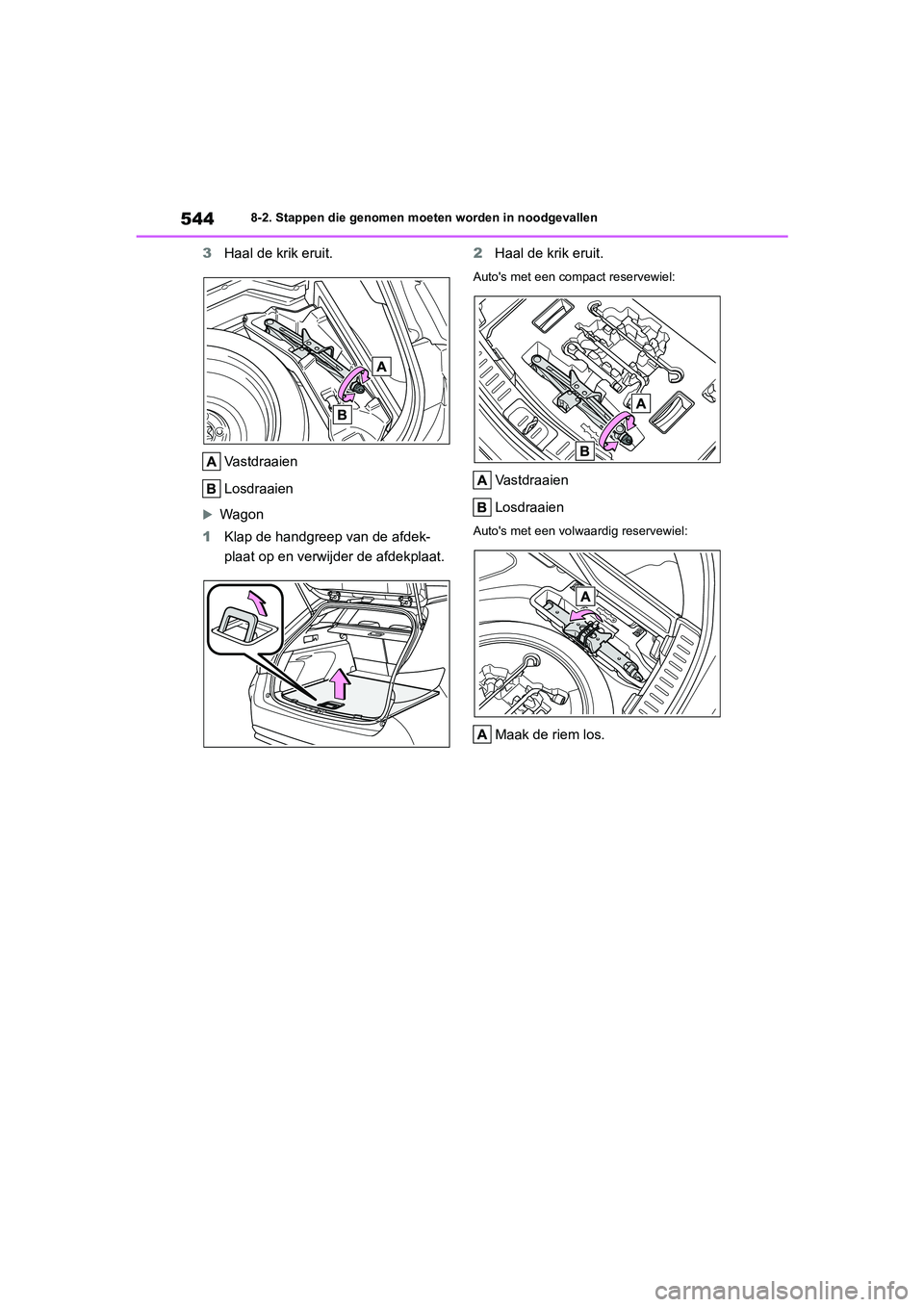

5448-2. Stappen die genomen moeten worden in noodgevallen
3Haal de krik eruit.
Vastdraaien
Losdraaien
Wagon
1Klap de handgreep van de afdek-
plaat op en verwijder de afdekplaat.2Haal de krik eruit.
Auto's met een compact reservewiel:
Vastdraaien
Losdraaien
Auto's met een volwaardig reservewiel:
Maak de riem los.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 544 Wednesday, October 20, 2021 10:58 AM

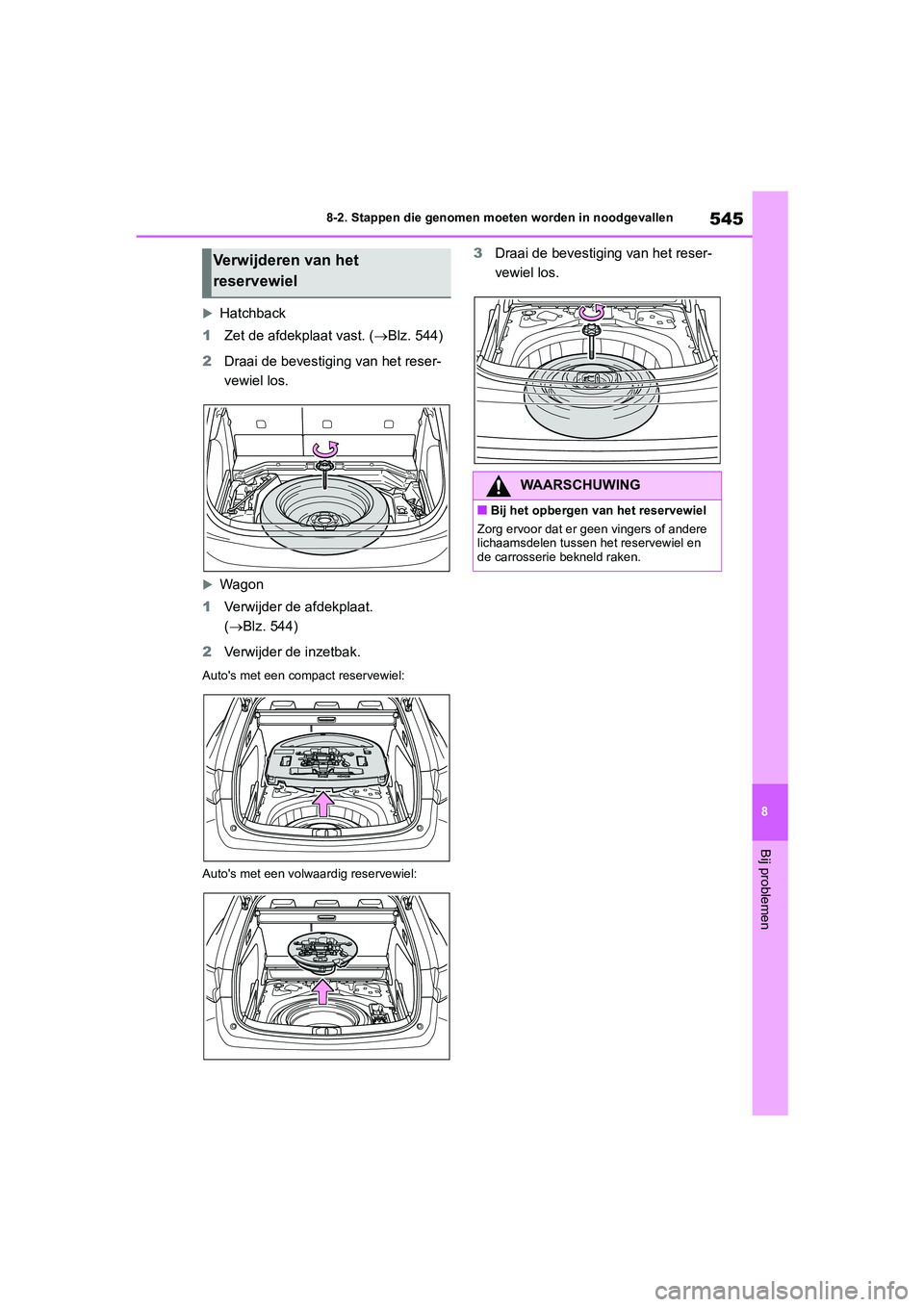

545
8 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Hatchback
1Zet de afdekplaat vast. (Blz. 544)
2Draai de bevestiging van het reser-
vewiel los.
Wagon
1Verwijder de afdekplaat.
(Blz. 544)
2Verwijder de inzetbak.
Auto's met een compact reservewiel:
Auto's met een volwaardig reservewiel:
3Draai de bevestiging van het reser-
vewiel los.Verwijderen van het
reservewiel
WAARSCHUWING
■Bij het opbergen van het reservewiel
Zorg ervoor dat er geen vingers of andere
lichaamsdelen tussen het reservewiel en
de carrosserie bekneld raken.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 545 Wednesday, October 20, 2021 10:58 AM

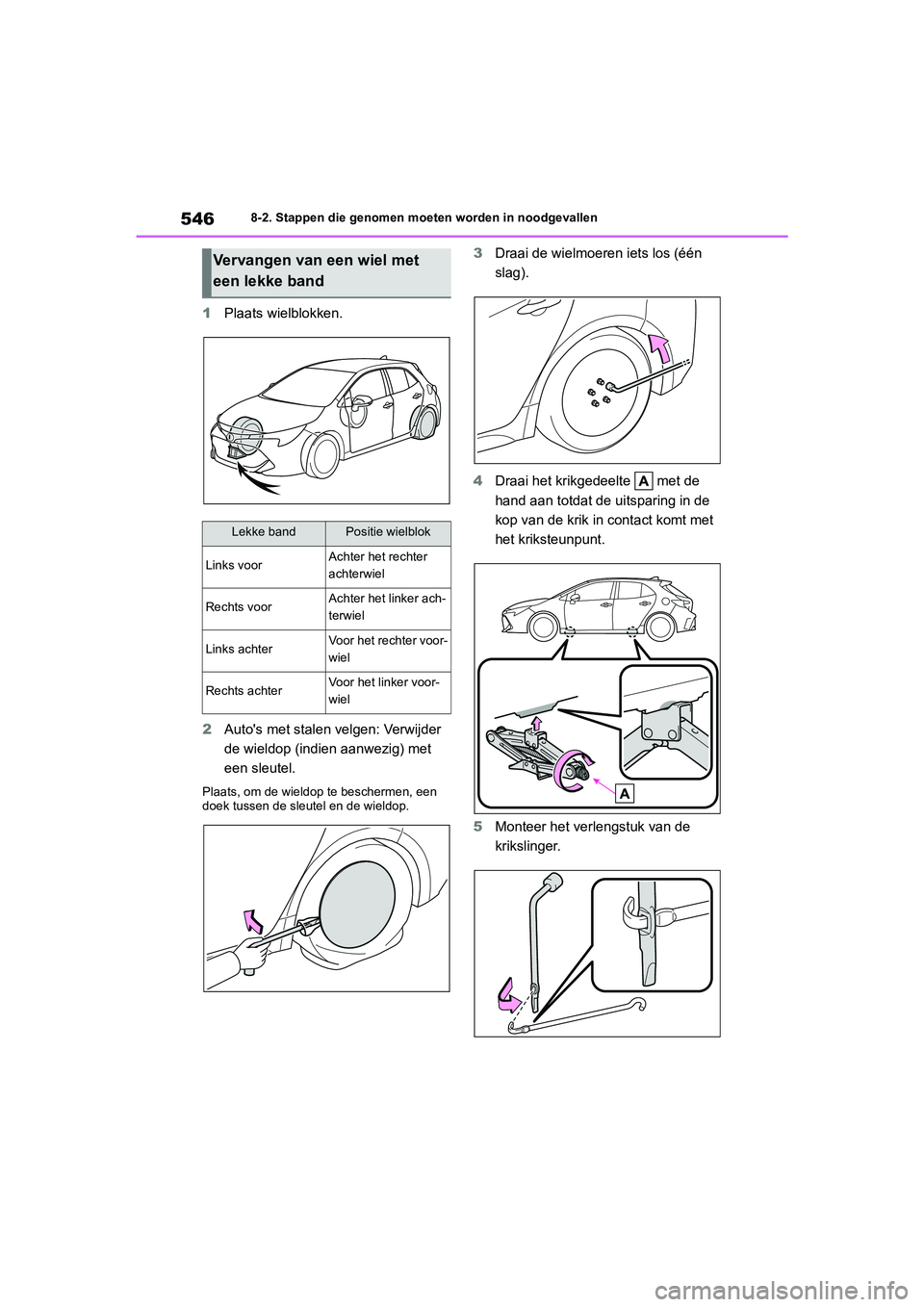

5468-2. Stappen die genomen moeten worden in noodgevallen
1Plaats wielblokken.
2Auto's met stalen velgen: Verwijder
de wieldop (indien aanwezig) met
een sleutel.
Plaats, om de wieldop te beschermen, een
doek tussen de sleutel en de wieldop.
3Draai de wielmoeren iets los (één
slag).
4Draai het krikgedeelte met de
hand aan totdat de uitsparing in de
kop van de krik in contact komt met
het kriksteunpunt.
5Monteer het verlengstuk van de
krikslinger.Vervangen van een wiel met
een lekke band
Lekke bandPositie wielblok
Links voorAchter het rechter
achterwiel
Rechts voorAchter het linker ach-
terwiel
Links achterVoor het rechter voor-
wiel
Rechts achterVoor het linker voor-
wiel
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 546 Wednesday, October 20, 2021 10:58 AM

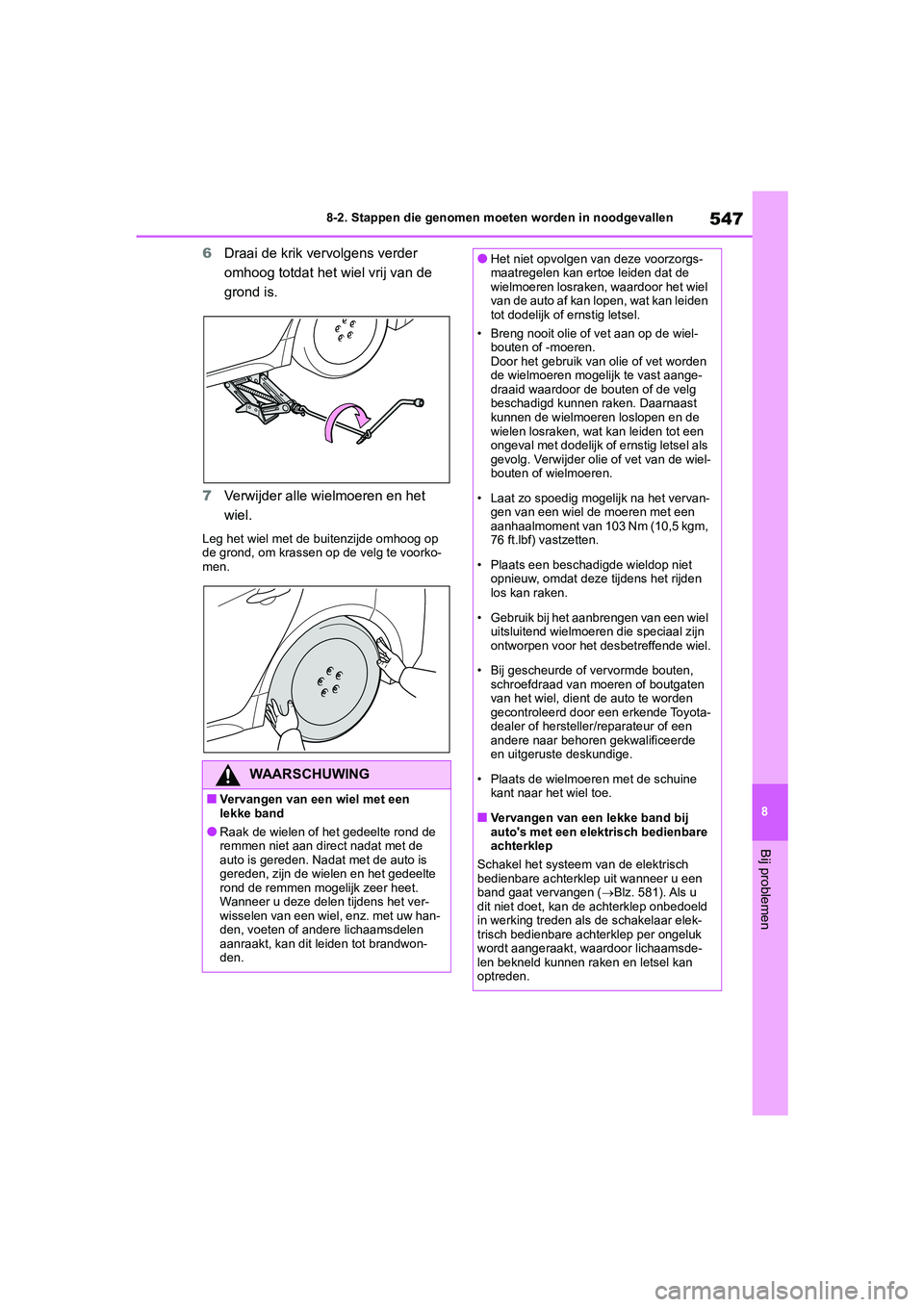

547
8 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
6Draai de krik vervolgens verder
omhoog totdat het wiel vrij van de
grond is.
7Verwijder alle wielmoeren en het
wiel.
Leg het wiel met de buitenzijde omhoog op
de grond, om krassen op de velg te voorko-
men.
WAARSCHUWING
■Vervangen van een wiel met een
lekke band
●Raak de wielen of het gedeelte rond de
remmen niet aan direct nadat met de
auto is gereden. Nadat met de auto is
gereden, zijn de wielen en het gedeelte
rond de remmen mogelijk zeer heet.
Wanneer u deze delen tijdens het ver-
wisselen van een wiel, enz. met uw han-
den, voeten of andere lichaamsdelen
aanraakt, kan dit leiden tot brandwon-
den.
●Het niet opvolgen van deze voorzorgs-
maatregelen kan ertoe leiden dat de
wielmoeren losraken, waardoor het wiel
van de auto af kan lopen, wat kan leiden
tot dodelijk of ernstig letsel.
• Breng nooit olie of vet aan op de wiel-
bouten of -moeren.
Door het gebruik van olie of vet worden
de wielmoeren mogelijk te vast aange-
draaid waardoor de bouten of de velg
beschadigd kunnen raken. Daarnaast
kunnen de wielmoeren loslopen en de
wielen losraken, wat kan leiden tot een
ongeval met dodelijk of ernstig letsel als
gevolg. Verwijder olie of vet van de wiel-
bouten of wielmoeren.
• Laat zo spoedig mogelijk na het vervan-
gen van een wiel de moeren met een
aanhaalmoment van 103 Nm (10,5 kgm,
76 ft.lbf) vastzetten.
• Plaats een beschadigde wieldop niet
opnieuw, omdat deze tijdens het rijden
los kan raken.
• Gebruik bij het aanbrengen van een wiel
uitsluitend wielmoeren die speciaal zijn
ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten,
schroefdraad van moeren of boutgaten
van het wiel, dient de auto te worden
gecontroleerd door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine
kant naar het wiel toe.
■Vervangen van een lekke band bij
auto's met een elektrisch bedienbare
achterklep
Schakel het systeem van de elektrisch
bedienbare achterklep uit wanneer u een
band gaat vervangen (Blz. 581). Als u
dit niet doet, kan de achterklep onbedoeld
in werking treden als de schakelaar elek-
trisch bedienbare achterklep per ongeluk
wordt aangeraakt, waardoor lichaamsde-
len bekneld kunnen raken en letsel kan
optreden.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 547 Wednesday, October 20, 2021 10:58 AM

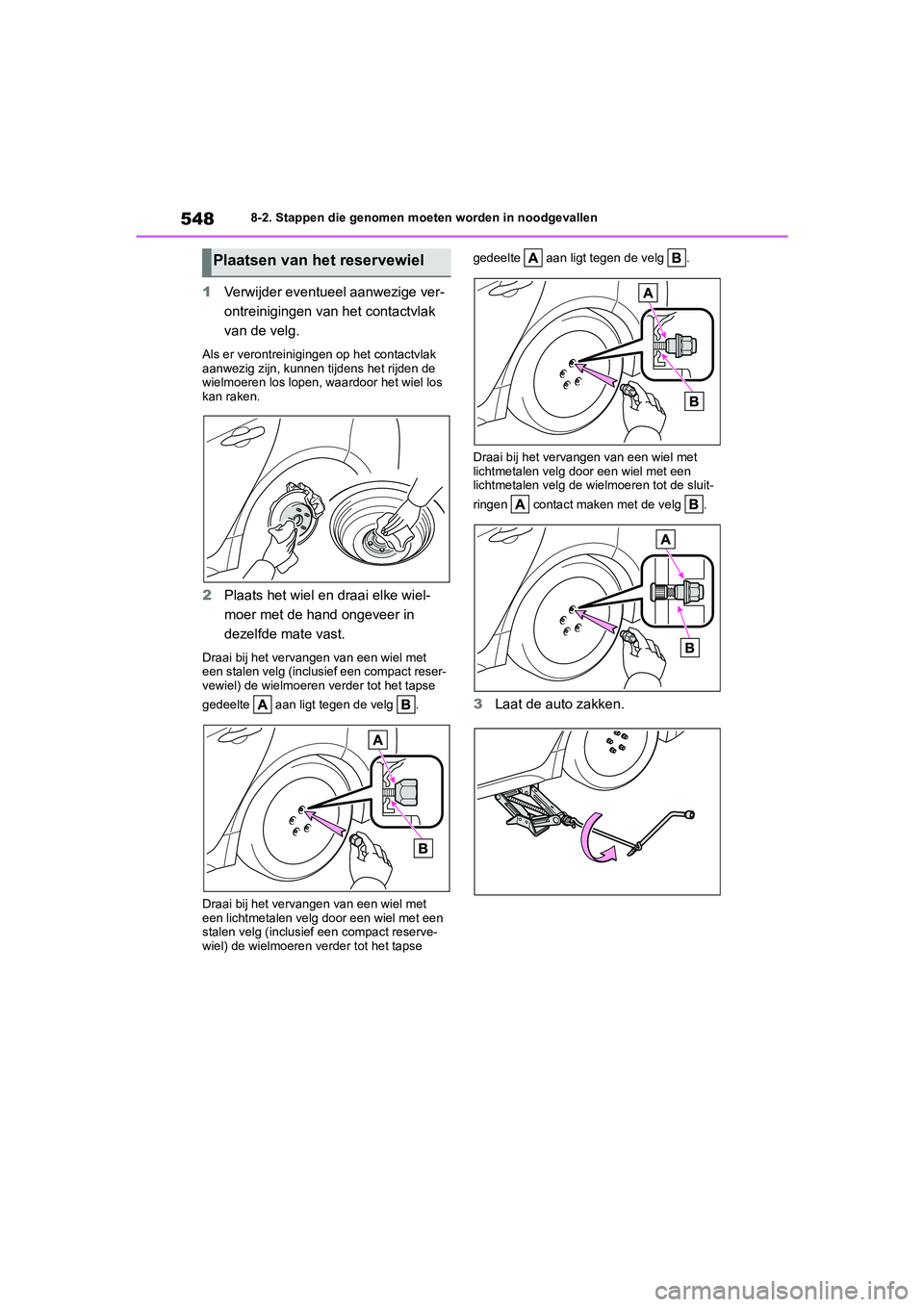

5488-2. Stappen die genomen moeten worden in noodgevallen
1Verwijder eventueel aanwezige ver-
ontreinigingen van het contactvlak
van de velg.
Als er verontreinigingen op het contactvlak
aanwezig zijn, kunnen tijdens het rijden de
wielmoeren los lopen, waardoor het wiel los
kan raken.
2Plaats het wiel en draai elke wiel-
moer met de hand ongeveer in
dezelfde mate vast.
Draai bij het vervangen van een wiel met
een stalen velg (inclusief een compact reser-
vewiel) de wielmoeren verder tot het tapse
gedeelte aan ligt tegen de velg .
Draai bij het vervangen van een wiel met
een lichtmetalen velg door een wiel met een
stalen velg (inclusief een compact reserve-
wiel) de wielmoeren verder tot het tapse gedeelte aan ligt tegen de velg .
Draai bij het vervangen van een wiel met
lichtmetalen velg door een wiel met een
lichtmetalen velg de wielmoeren tot de sluit-
ringen contact maken met de velg .
3Laat de auto zakken.
Plaatsen van het reservewiel
