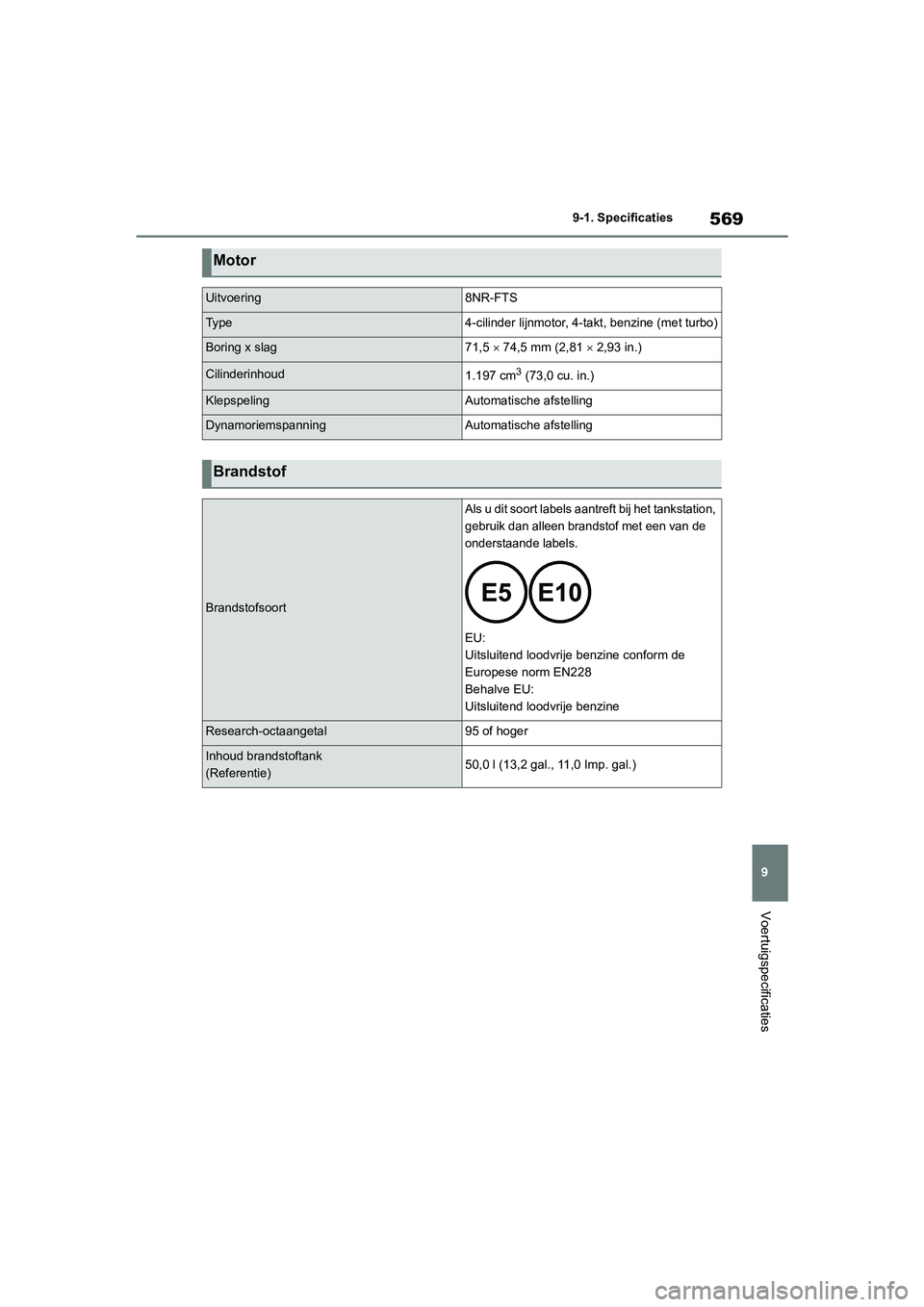

9 9-1. Specificaties
Voertuigspecificaties
Motor
Uitvoering8NR-FTS
Ty p e4-cilinder lijnmotor, 4-takt, benzine (met turbo)
Boring x slag71,5  74,5 mm (2,81  2,93 in.)
Cilinderinhoud1.197 cm3 (73,0 cu. in.)
KlepspelingAutomatische afstelling
DynamoriemspanningAutomatische afstelling
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tankstation,
gebruik dan alleen brandstof met een van de
onderstaande labels.
EU:
Uitsluitend loodvrije benzine conform de
Europese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal95 of hoger
Inhoud brandstoftank
(Referentie)50,0 l (13,2 gal., 11,0 Imp. gal.)
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 569 Wednesday, October 20, 2021 10:58 AM

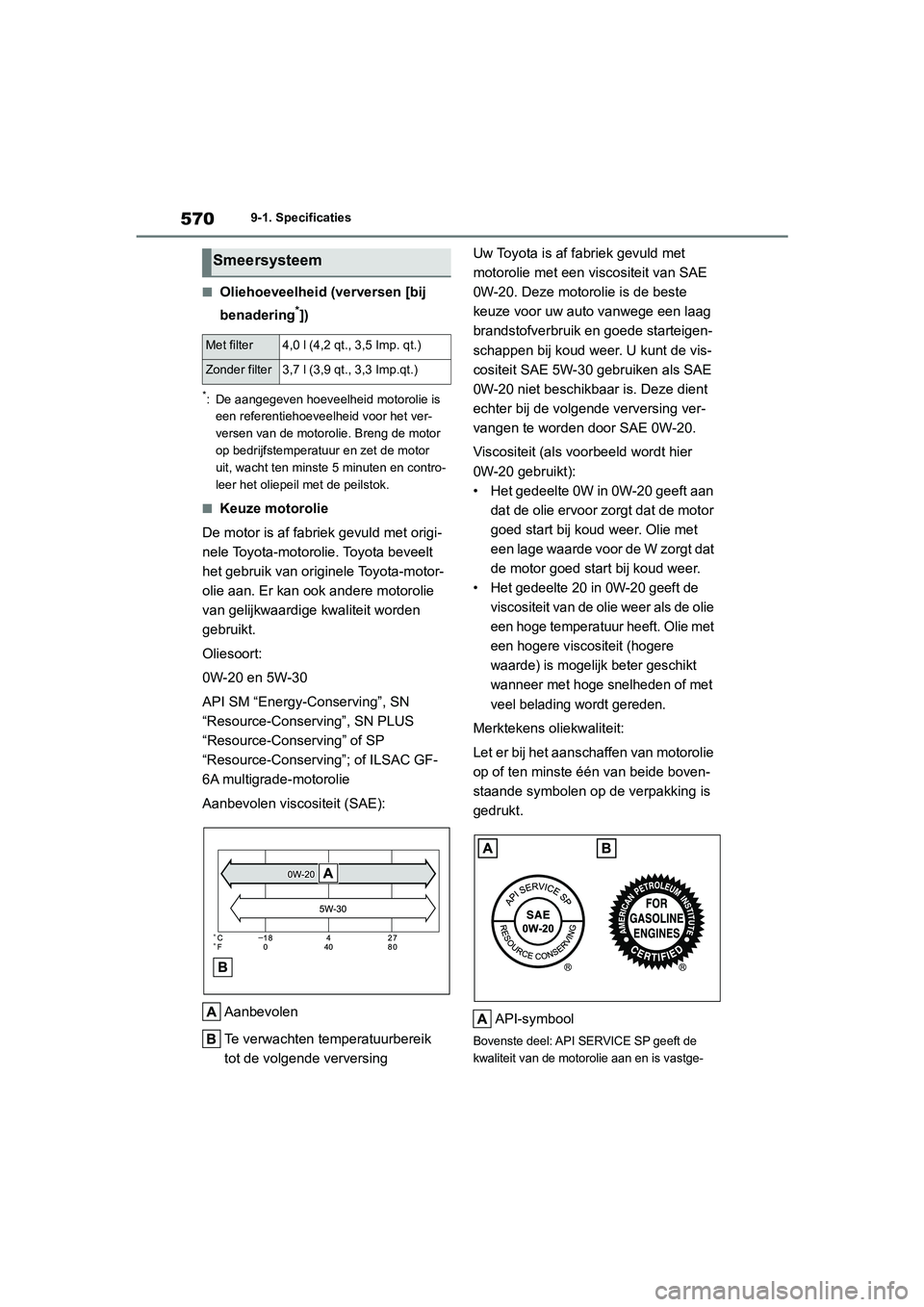

5709-1. Specificaties
■Oliehoeveelheid (verversen [bij
benadering
*])
*: De aangegeven hoeveelheid motorolie is
een referentiehoeveelheid voor het ver-
versen van de motorolie. Breng de motor
op bedrijfstemperatuur en zet de motor
uit, wacht ten minste 5 minuten en contro-
leer het oliepeil met de peilstok.
■Keuze motorolie
De motor is af fabriek gevuld met origi-
nele Toyota-motorolie. Toyota beveelt
het gebruik van originele Toyota-motor-
olie aan. Er kan ook andere motorolie
van gelijkwaardige kwaliteit worden
gebruikt.
Oliesoort:
0W-20 en 5W-30
API SM “Energy-Conserving”, SN
“Resource-Conserving”, SN PLUS
“Resource-Conserving” of SP
“Resource-Conserving”; of ILSAC GF-
6A multigrade-motorolie
Aanbevolen viscositeit (SAE):
Aanbevolen
Te verwachten temperatuurbereik
tot de volgende verversingUw Toyota is af fabriek gevuld met
motorolie met een viscositeit van SAE
0W-20. Deze motorolie is de beste
keuze voor uw auto vanwege een laag
brandstofverbruik en goede starteigen-
schappen bij koud weer. U kunt de vis-
cositeit SAE 5W-30 gebruiken als SAE
0W-20 niet beschikbaar is. Deze dient
echter bij de volgende verversing ver-
vangen te worden door SAE 0W-20.
Viscositeit (als voorbeeld wordt hier
0W-20 gebruikt):
• Het gedeelte 0W in 0W-20 geeft aan
dat de olie ervoor zorgt dat de motor
goed start bij koud weer. Olie met
een lage waarde voor de W zorgt dat
de motor goed start bij koud weer.
• Het gedeelte 20 in 0W-20 geeft de
viscositeit van de olie weer als de olie
een hoge temperatuur heeft. Olie met
een hogere viscositeit (hogere
waarde) is mogelijk beter geschikt
wanneer met hoge snelheden of met
veel belading wordt gereden.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie
op of ten minste één van beide boven-
staande symbolen op de verpakking is
gedrukt.
API-symbool
Bovenste deel: API SERVICE SP geeft de
kwaliteit van de motorolie aan en is vastge-
Smeersysteem
Met filter4,0 l (4,2 qt., 3,5 Imp. qt.)
Zonder filter3,7 l (3,9 qt., 3,3 Imp.qt.)
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 570 Wednesday, October 20, 2021 10:58 AM

571
9 9-1. Specificaties
Voertuigspecificaties
steld door API (American Petroleum Institute).
Middelste deel: SAE 0W-20 geeft de viscosi-
teit aan.
Onderste deel: In dit deel staat “Resource-
Conserving”, wat staat voor brandstofbespa-
rende en groene eigenschappen.ILSAC-symbool
Het ILSAC-symbool (International Lubricant
Standardization and Approval Committee)
staat op de voorzijde van de verpakking.
Koelsysteem
Inhoud (refe-
rentiewaarde)Benzinemotor
Multidrive CVT
6,6 l (7,0 qt., 5,8 Imp.qt.)
Handgeschakelde transmissie
6,4 l (6,8 qt., 5,6 Imp. qt.)
Intercooler1,9 l (2,0 qt., 1,7 Imp. qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
Toyota Super Long Life Coolant
Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
MerkNGK DILKAR8J9G
Elektrodenafstand0,9 mm (0,035 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand niet.
Elektrisch systeem (accu)
Klemspanning bij 20°C (68°F):
12,3 V of hoger
(Zet het contact UIT en schakel het grootlicht gedu-
rende 30 seconden in.)
Laadstroom
Snelladen
Druppelladen
Max. 15 A
Max. 5 A
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 571 Wednesday, October 20, 2021 10:58 AM

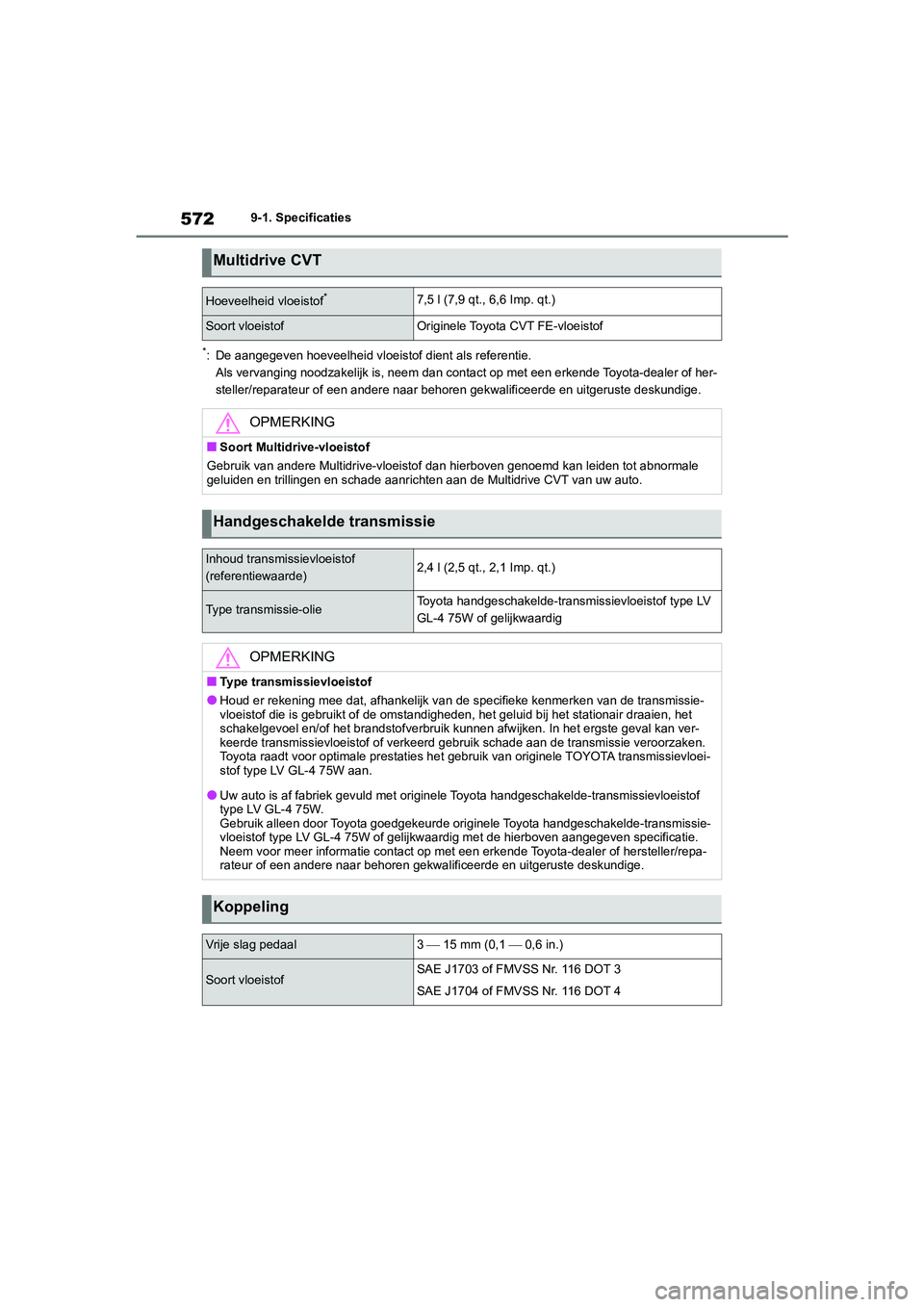

5729-1. Specificaties
*: De aangegeven hoeveelheid vloeistof dient als referentie.
Als vervanging noodzakelijk is, neem dan contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Multidrive CVT
Hoeveelheid vloeistof*7,5 l (7,9 qt., 6,6 Imp. qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
OPMERKING
■Soort Multidrive-vloeistof
Gebruik van andere Multidrive-vloeistof dan hierboven genoemd kan leiden tot abnormale
geluiden en trillingen en schade aanrichten aan de Multidrive CVT van uw auto.
Handgeschakelde transmissie
Inhoud transmissievloeistof
(referentiewaarde)2,4 l (2,5 qt., 2,1 Imp. qt.)
Type transmissie-olieToyota handgeschakelde-transmissievloeistof type LV
GL-4 75W of gelijkwaardig
OPMERKING
■Type transmissievloeistof
●Houd er rekening mee dat, afhankelijk van de specifieke kenmerken van de transmissie-
vloeistof die is gebruikt of de omstandigheden, het geluid bij het stationair draaien, het
schakelgevoel en/of het brandstofverbruik kunnen afwijken. In het ergste geval kan ver-
keerde transmissievloeistof of verkeerd gebruik schade aan de transmissie veroorzaken.
Toyota raadt voor optimale prestaties het gebruik van originele TOYOTA transmissievloei-
stof type LV GL-4 75W aan.
●Uw auto is af fabriek gevuld met originele Toyota handgeschakelde-transmissievloeistof
type LV GL-4 75W.
Gebruik alleen door Toyota goedgekeurde originele Toyota handgeschakelde-transmissie-
vloeistof type LV GL-4 75W of gelijkwaardig met de hierboven aangegeven specificatie.
Neem voor meer informatie contact op met een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Koppeling
Vrije slag pedaal3  15 mm (0,1  0,6 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 572 Wednesday, October 20, 2021 10:58 AM

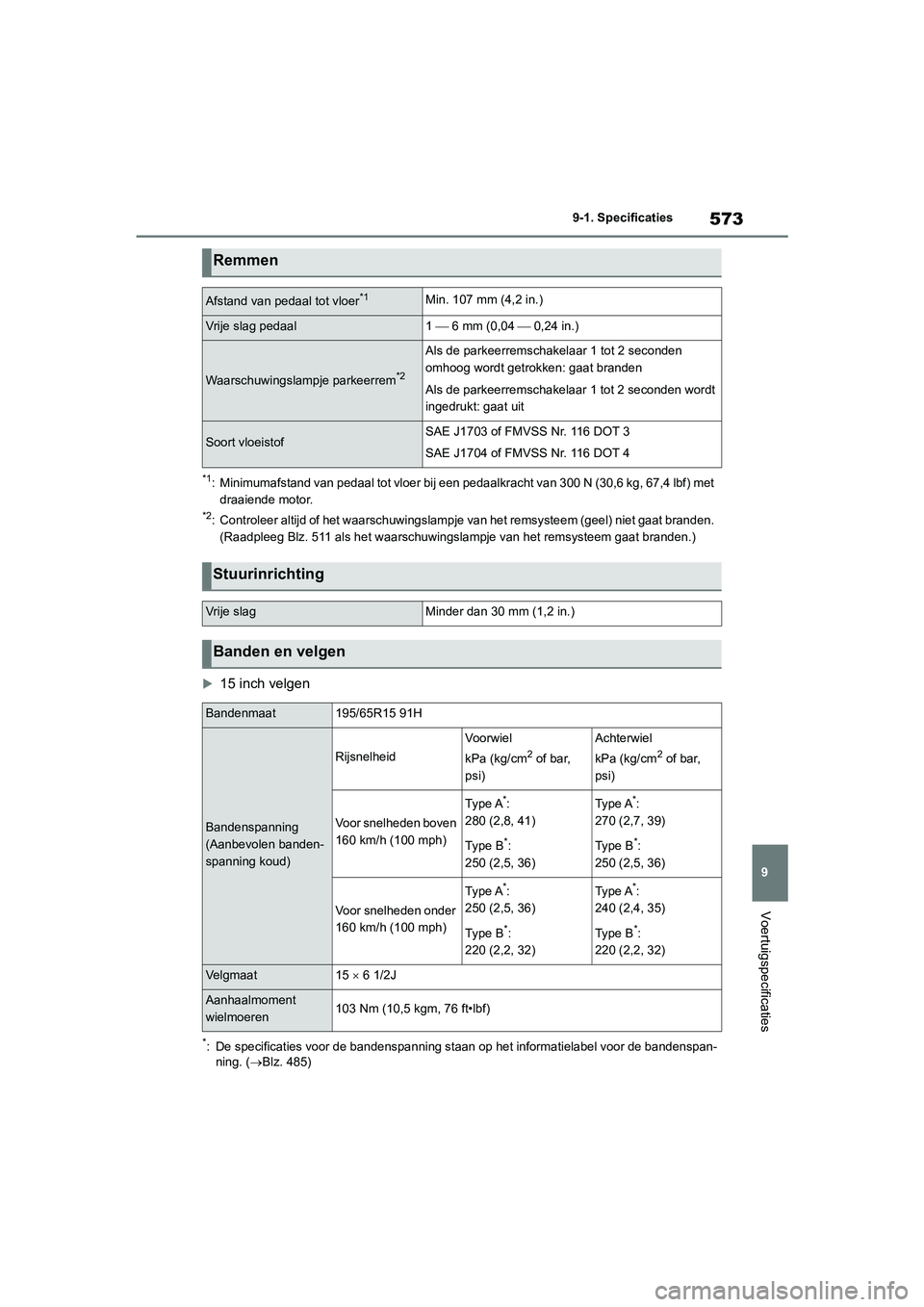

573
9 9-1. Specificaties
Voertuigspecificaties
*1: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 300 N (30,6 kg, 67,4 lbf) met
draaiende motor.
*2: Controleer altijd of het waarschuwingslampje van het remsysteem (geel) niet gaat branden.
(Raadpleeg Blz. 511 als het waarschuwingslampje van het remsysteem gaat branden.)

15 inch velgen
*: De specificaties voor de bandenspanning staan op het informatielabel voor de bandenspan-
ning. (Blz. 485)
Remmen
Afstand van pedaal tot vloer*1Min. 107 mm (4,2 in.)
Vrije slag pedaal1  6 mm (0,04  0,24 in.)
Waarschuwingslampje parkeerrem*2
Als de parkeerremschakelaar 1 tot 2 seconden
omhoog wordt getrokken: gaat branden
Als de parkeerremschakelaar 1 tot 2 seconden wordt
ingedrukt: gaat uit
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
Banden en velgen
Bandenmaat195/65R15 91H
Bandenspanning
(Aanbevolen banden-
spanning koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of bar,
psi)
Achterwiel
kPa (kg/cm2 of bar,
psi)
Voor snelheden boven
160 km/h (100 mph)
Type A*:
280 (2,8, 41)
Type B
*:
250 (2,5, 36)
Type A*:
270 (2,7, 39)
Type B
*:
250 (2,5, 36)
Voor snelheden onder
160 km/h (100 mph)
Type A*:
250 (2,5, 36)
Type B
*:
220 (2,2, 32)
Type A*:
240 (2,4, 35)
Type B
*:
220 (2,2, 32)
Velgmaat15  6 1/2J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 573 Wednesday, October 20, 2021 10:58 AM

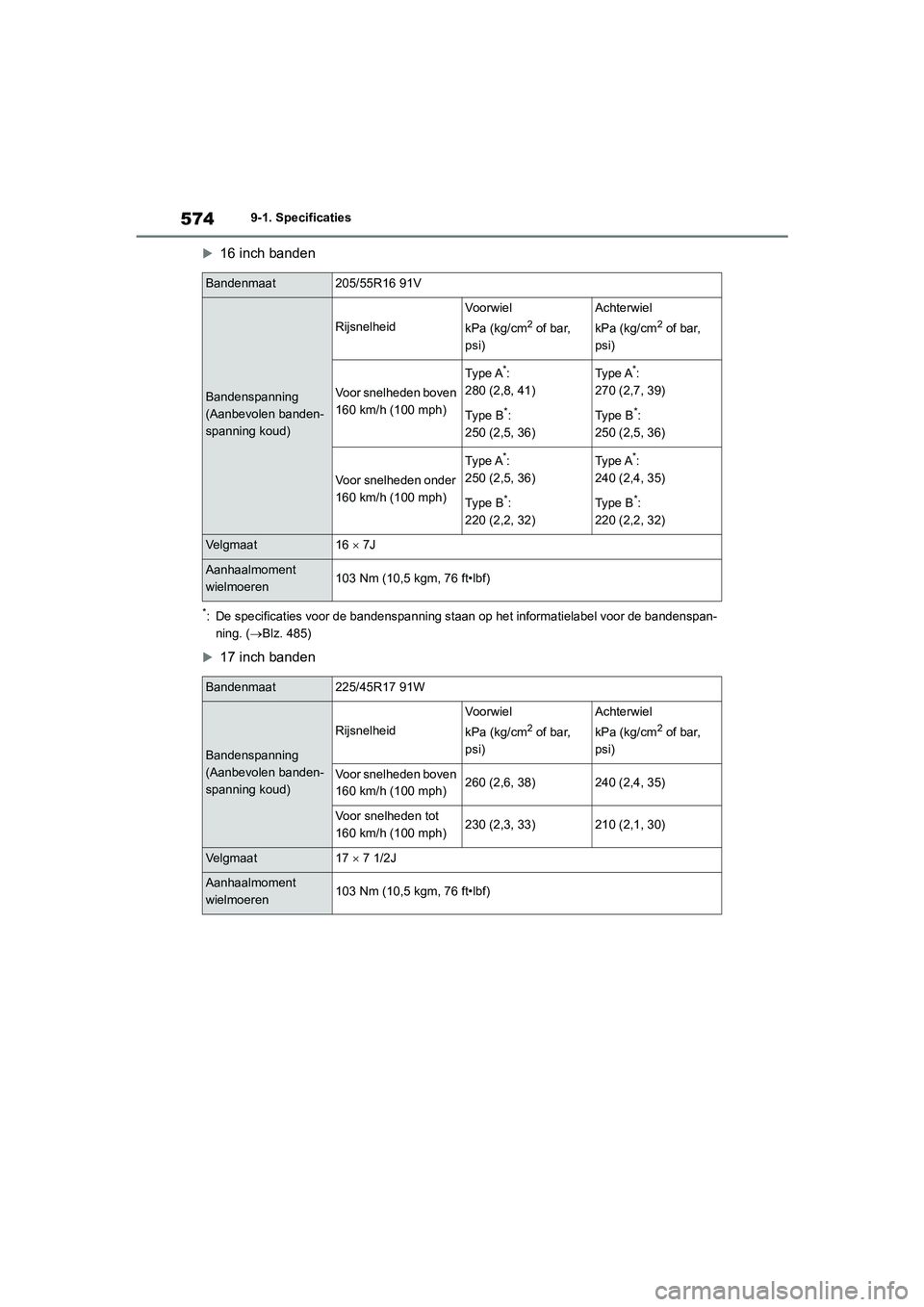

5749-1. Specificaties

16 inch banden
*: De specificaties voor de bandenspanning staan op het informatielabel voor de bandenspan-
ning. (Blz. 485)

17 inch banden
Bandenmaat205/55R16 91V
Bandenspanning
(Aanbevolen banden-
spanning koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of bar,
psi)
Achterwiel
kPa (kg/cm2 of bar,
psi)
Voor snelheden boven
160 km/h (100 mph)
Type A*:
280 (2,8, 41)
Type B
*:
250 (2,5, 36)
Type A*:
270 (2,7, 39)
Type B
*:
250 (2,5, 36)
Voor snelheden onder
160 km/h (100 mph)
Type A*:
250 (2,5, 36)
Type B
*:
220 (2,2, 32)
Type A*:
240 (2,4, 35)
Type B
*:
220 (2,2, 32)
Velgmaat16  7J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat225/45R17 91W
Bandenspanning
(Aanbevolen banden-
spanning koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of bar,
psi)
Achterwiel
kPa (kg/cm2 of bar,
psi)
Voor snelheden boven
160 km/h (100 mph)260 (2,6, 38)240 (2,4, 35)
Voor snelheden tot
160 km/h (100 mph)230 (2,3, 33)210 (2,1, 30)
Velgmaat17  7 1/2J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 574 Wednesday, October 20, 2021 10:58 AM

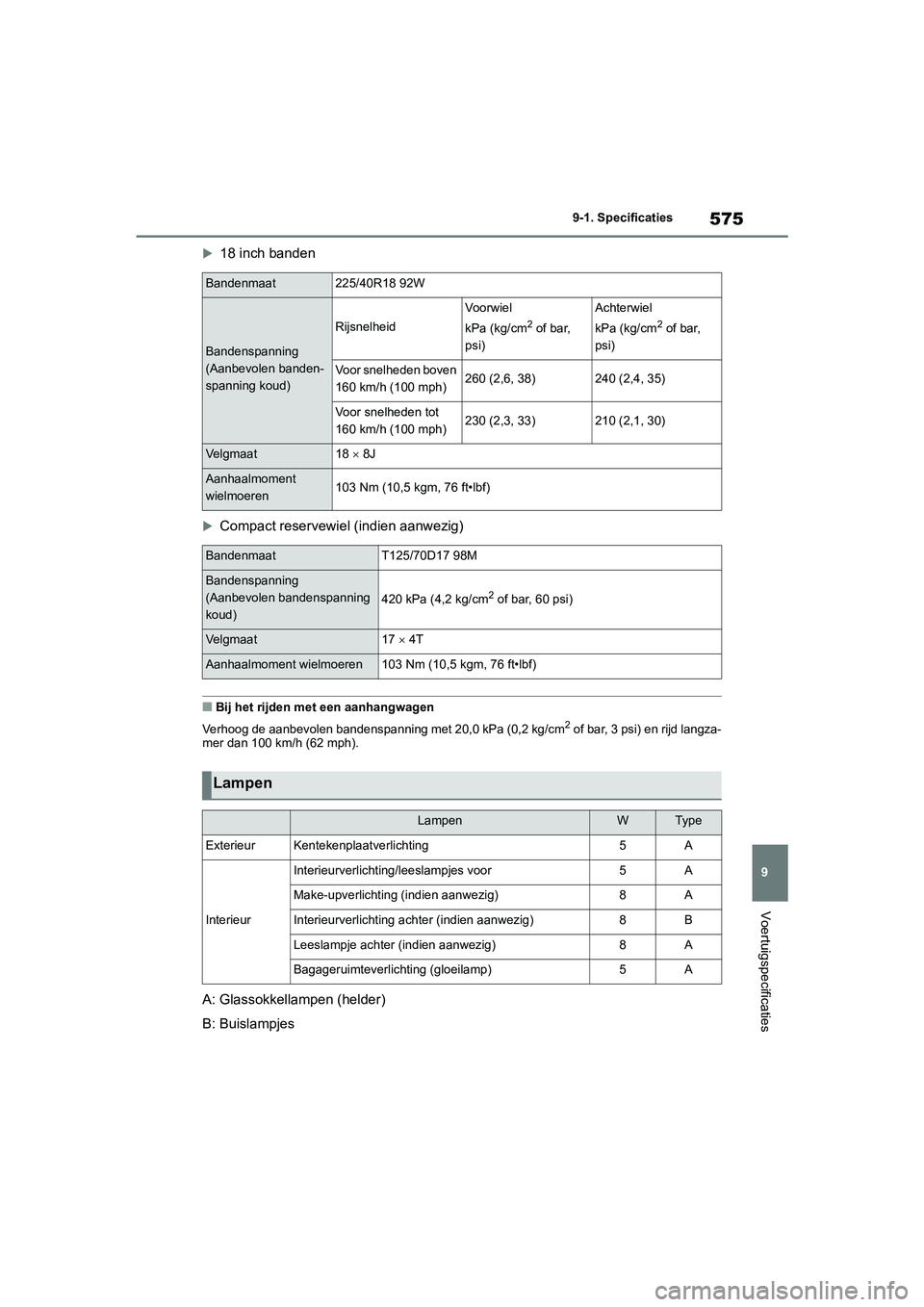

575
9 9-1. Specificaties
Voertuigspecificaties
18 inch banden
Compact reservewiel (indien aanwezig)
■Bij het rijden met een aanhangwagen
Verhoog de aanbevolen bandenspanning met 20,0 kPa (0,2 kg/cm
2 of bar, 3 psi) en rijd langza-
mer dan 100 km/h (62 mph).
A: Glassokkellampen (helder)
B: Buislampjes
Bandenmaat225/40R18 92W
Bandenspanning
(Aanbevolen banden-
spanning koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of bar,
psi)
Achterwiel
kPa (kg/cm2 of bar,
psi)
Voor snelheden boven
160 km/h (100 mph)260 (2,6, 38)240 (2,4, 35)
Voor snelheden tot
160 km/h (100 mph)230 (2,3, 33)210 (2,1, 30)
Velgmaat18  8J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
BandenmaatT125/70D17 98M
Bandenspanning
(Aanbevolen bandenspanning
koud)
420 kPa (4,2 kg/cm2 of bar, 60 psi)
Velgmaat17  4T
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Lampen
LampenWTy p e
ExterieurKentekenplaatverlichting5A
Interieur
Interieurverlichting/leeslampjes voor5A
Make-upverlichting (indien aanwezig)8A
Interieurverlichting achter (indien aanwezig)8B
Leeslampje achter (indien aanwezig)8A
Bagageruimteverlichting (gloeilamp)5A
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 575 Wednesday, October 20, 2021 10:58 AM

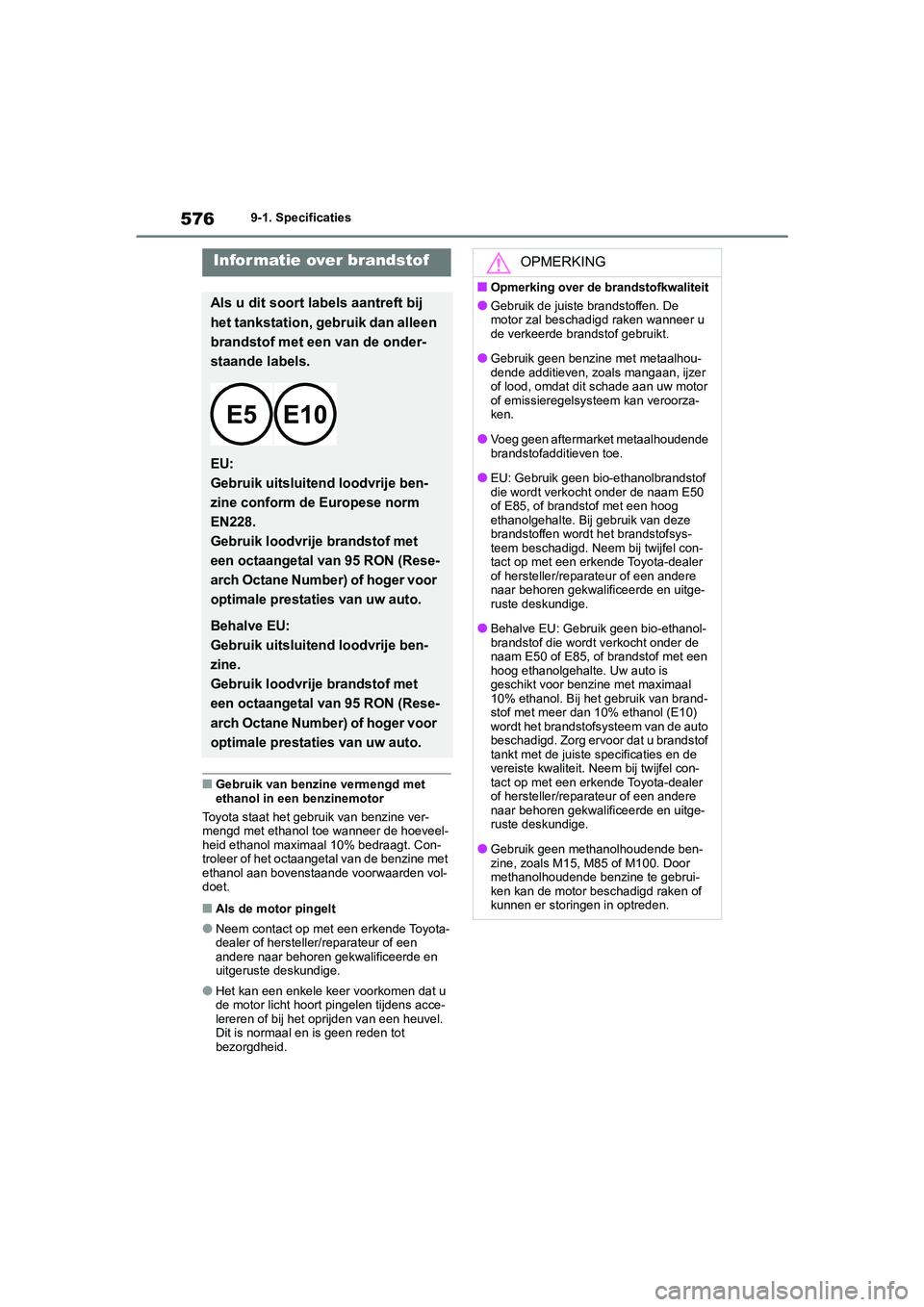

5769-1. Specificaties
■Gebruik van benzine vermengd met
ethanol in een benzinemotor
Toyota staat het gebruik van benzine ver-
mengd met ethanol toe wanneer de hoeveel-
heid ethanol maximaal 10% bedraagt. Con-
troleer of het octaangetal van de benzine met
ethanol aan bovenstaande voorwaarden vol-
doet.
■Als de motor pingelt
●Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
●Het kan een enkele keer voorkomen dat u
de motor licht hoort pingelen tijdens acce-
lereren of bij het oprijden van een heuvel.
Dit is normaal en is geen reden tot
bezorgdheid.
Infor matie over brandstof
Als u dit soort labels aantreft bij
het tankstation, gebruik dan alleen
brandstof met een van de onder-
staande labels.
EU:
Gebruik uitsluitend loodvrije ben-
zine conform de Europese norm
EN228.
Gebruik loodvrije brandstof met
een octaangetal van 95 RON (Rese-
arch Octane Number) of hoger voor
optimale prestaties van uw auto.
Behalve EU:
Gebruik uitsluitend loodvrije ben-
zine.
Gebruik loodvrije brandstof met
een octaangetal van 95 RON (Rese-
arch Octane Number) of hoger voor
optimale prestaties van uw auto.
OPMERKING
■Opmerking over de brandstofkwaliteit
●Gebruik de juiste brandstoffen. De
motor zal beschadigd raken wanneer u
de verkeerde brandstof gebruikt.
●Gebruik geen benzine met metaalhou-
dende additieven, zoals mangaan, ijzer
of lood, omdat dit schade aan uw motor
of emissieregelsysteem kan veroorza-
ken.
●Voeg geen aftermarket metaalhoudende
brandstofadditieven toe.
●EU: Gebruik geen bio-ethanolbrandstof
die wordt verkocht onder de naam E50
of E85, of brandstof met een hoog
ethanolgehalte. Bij gebruik van deze
brandstoffen wordt het brandstofsys-
teem beschadigd. Neem bij twijfel con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
●Behalve EU: Gebruik geen bio-ethanol-
brandstof die wordt verkocht onder de
naam E50 of E85, of brandstof met een
hoog ethanolgehalte. Uw auto is
geschikt voor benzine met maximaal
10% ethanol. Bij het gebruik van brand-
stof met meer dan 10% ethanol (E10)
wordt het brandstofsysteem van de auto
beschadigd. Zorg ervoor dat u brandstof
tankt met de juiste specificaties en de
vereiste kwaliteit. Neem bij twijfel con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
●Gebruik geen methanolhoudende ben-
zine, zoals M15, M85 of M100. Door
methanolhoudende benzine te gebrui-
ken kan de motor beschadigd raken of
kunnen er storingen in optreden.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 576 Wednesday, October 20, 2021 10:58 AM

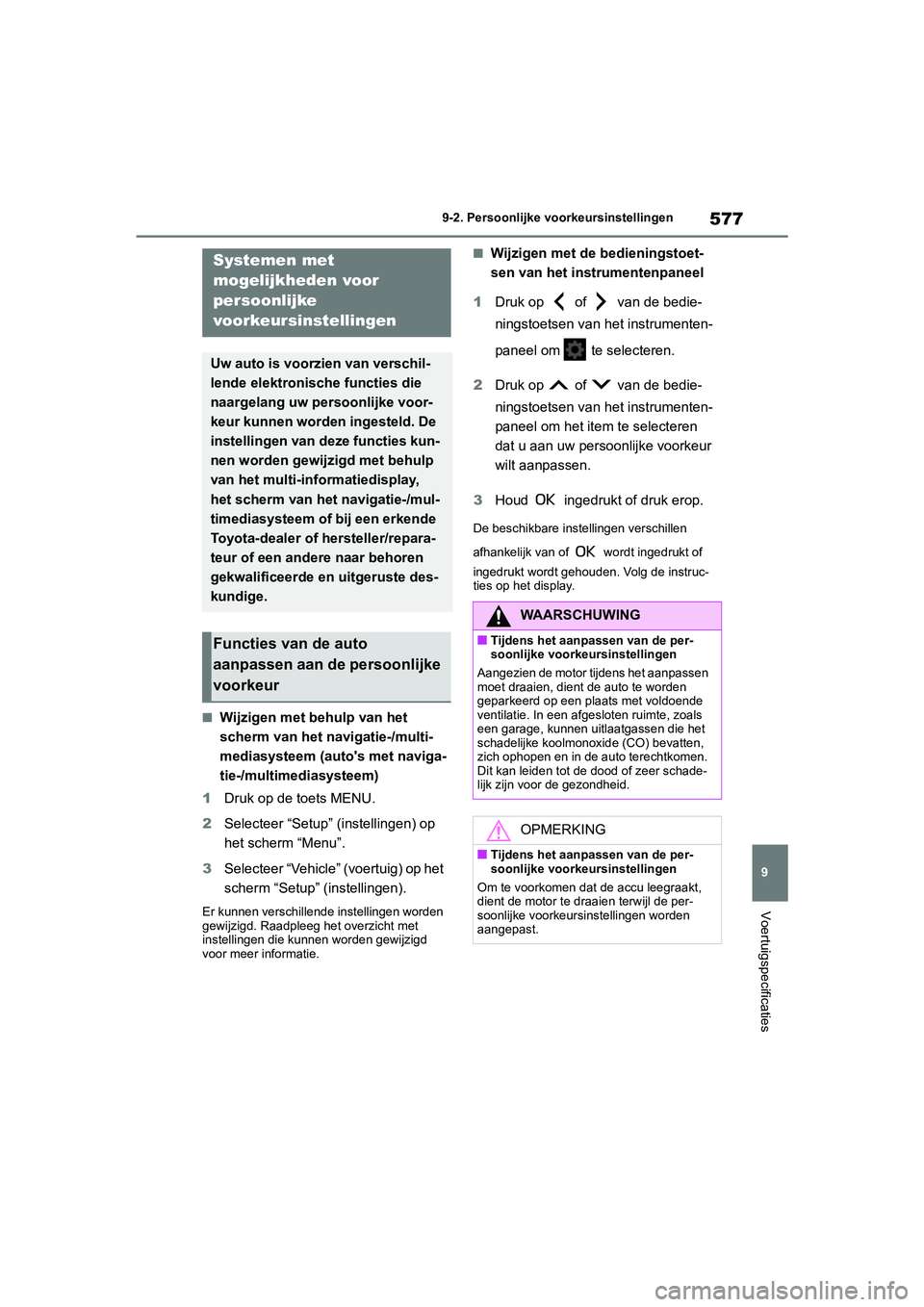

577
9 9-2. Persoonlijke voorkeursinstellingen
Voertuigspecificaties
9-2.Persoonlijke voorkeursinstellingen
■Wijzigen met behulp van het
scherm van het navigatie-/multi-
mediasysteem (auto's met naviga-
tie-/multimediasysteem)
1Druk op de toets MENU.
2Selecteer “Setup” (instellingen) op
het scherm “Menu”.
3Selecteer “Vehicle” (voertuig) op het
scherm “Setup” (instellingen).
Er kunnen verschillende instellingen worden
gewijzigd. Raadpleeg het overzicht met
instellingen die kunnen worden gewijzigd
voor meer informatie.
■Wijzigen met de bedieningstoet-
sen van het instrumentenpaneel
1Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om te selecteren.
2Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel om het item te selecteren
dat u aan uw persoonlijke voorkeur
wilt aanpassen.
3Houd ingedrukt of druk erop.
De beschikbare instellingen verschillen
afhankelijk van of wordt ingedrukt of
ingedrukt wordt gehouden. Volg de instruc-
ties op het display.
Systemen met
mogelijkheden voor
persoonlijke
voorkeursinstellingen
Uw auto is voorzien van verschil-
lende elektronische functies die
naargelang uw persoonlijke voor-
keur kunnen worden ingesteld. De
instellingen van deze functies kun-
nen worden gewijzigd met behulp
van het multi-informatiedisplay,
het scherm van het navigatie-/mul-
timediasysteem of bij een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Functies van de auto
aanpassen aan de persoonlijke
voorkeur
WAARSCHUWING
■Tijdens het aanpassen van de per-
soonlijke voorkeursinstellingen
Aangezien de motor tijdens het aanpassen
moet draaien, dient de auto te worden
geparkeerd op een plaats met voldoende
ventilatie. In een afgesloten ruimte, zoals
een garage, kunnen uitlaatgassen die het
schadelijke koolmonoxide (CO) bevatten,
zich ophopen en in de auto terechtkomen.
Dit kan leiden tot de dood of zeer schade-
lijk zijn voor de gezondheid.
OPMERKING
■Tijdens het aanpassen van de per-
soonlijke voorkeursinstellingen
Om te voorkomen dat de accu leegraakt,
dient de motor te draaien terwijl de per-
soonlijke voorkeursinstellingen worden
aangepast.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 577 Wednesday, October 20, 2021 10:58 AM

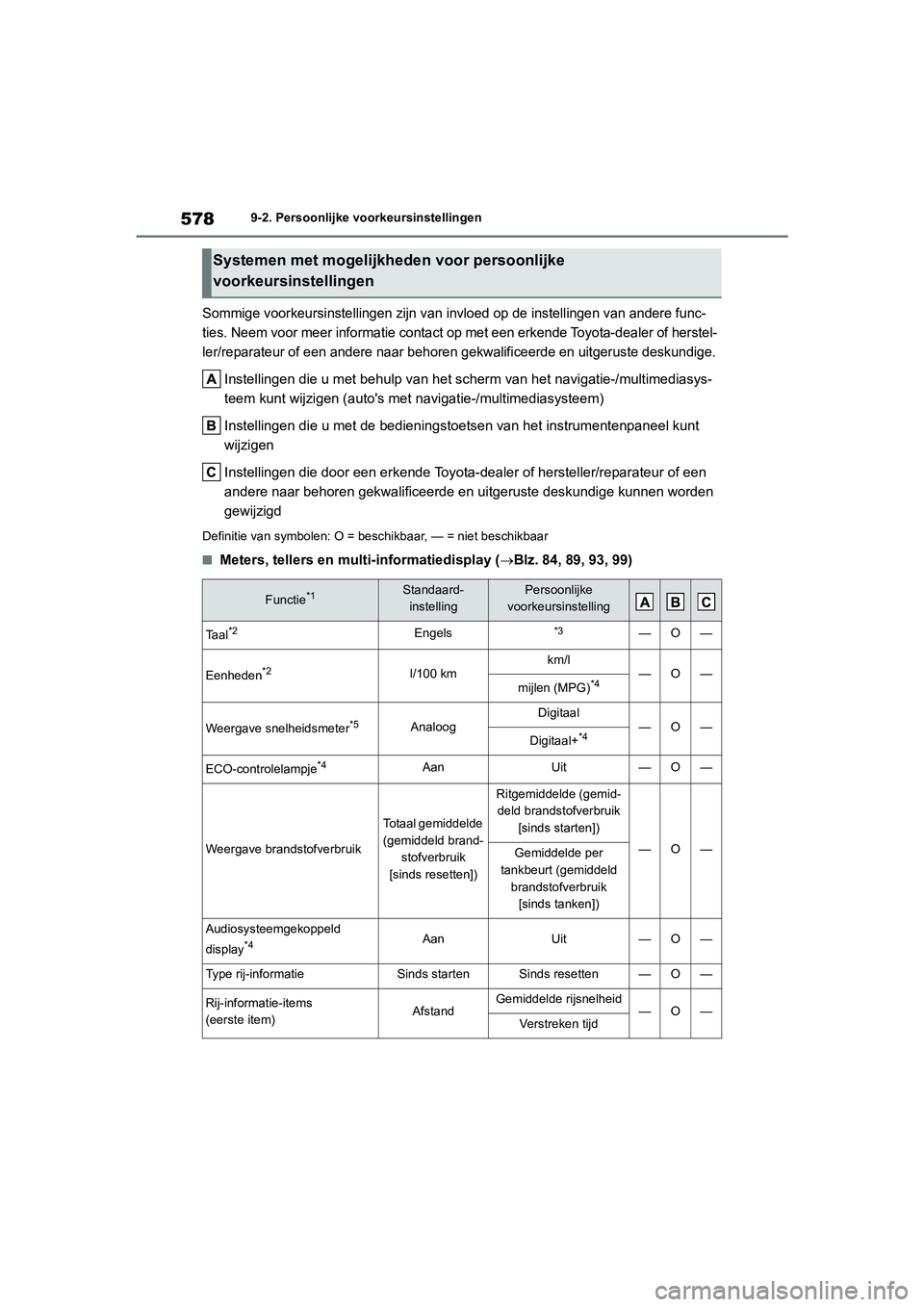

5789-2. Persoonlijke voorkeursinstellingen
Sommige voorkeursinstellingen zijn van invloed op de instellingen van andere func-
ties. Neem voor meer informatie contact op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Instellingen die u met behulp van het scherm van het navigatie-/multimediasys-
teem kunt wijzigen (auto's met navigatie-/multimediasysteem)
Instellingen die u met de bedieningstoetsen van het instrumentenpaneel kunt
wijzigen
Instellingen die door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige kunnen worden
gewijzigd
Definitie van symbolen: O = beschikbaar, — = niet beschikbaar
■Meters, tellers en multi-informatiedisplay (Blz. 84, 89, 93, 99)
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen
Functie*1Standaard-
instellingPersoonlijke
voorkeursinstelling
Ta a l*2Engels*3—O—
Eenheden*2l/100 kmkm/l—O—mijlen (MPG)*4
Weergave snelheidsmeter*5AnaloogDigitaal—O—Digitaal+*4
ECO-controlelampje*4AanUit—O—
Weergave brandstofverbruik
Totaal gemiddelde
(gemiddeld brand-
stofverbruik
[sinds resetten])
Ritgemiddelde (gemid-
deld brandstofverbruik
[sinds starten])
—O—Gemiddelde per
tankbeurt (gemiddeld
brandstofverbruik
[sinds tanken])
Audiosysteemgekoppeld
display*4AanUit—O—
Type rij-informatieSinds startenSinds resetten—O—
Rij-informatie-items
(eerste item)AfstandGemiddelde rijsnelheid—O—Verstreken tijd
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 578 Wednesday, October 20, 2021 10:58 AM
