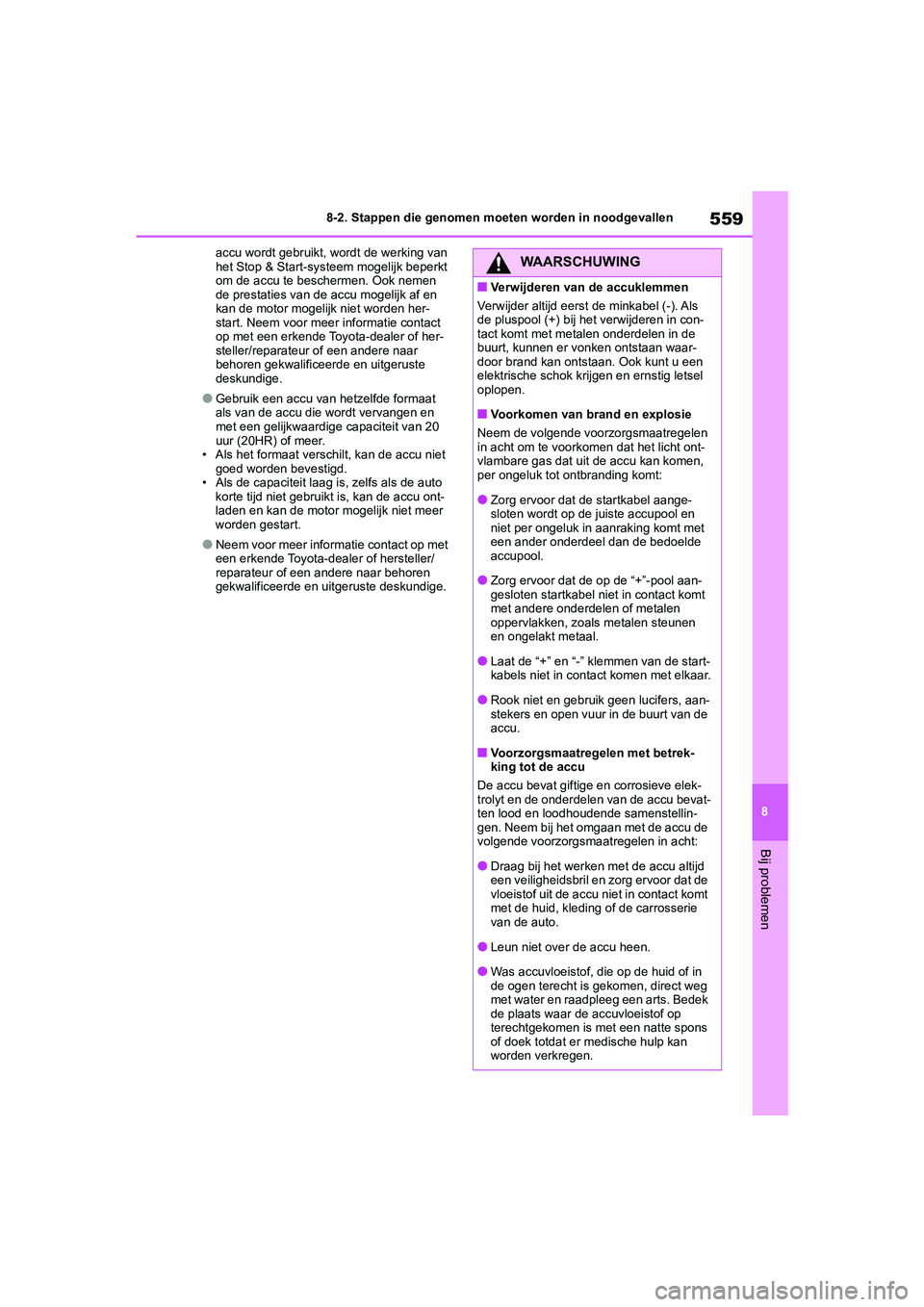

559
8 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
accu wordt gebruikt, wordt de werking van
het Stop & Start-systeem mogelijk beperkt
om de accu te beschermen. Ook nemen
de prestaties van de accu mogelijk af en
kan de motor mogelijk niet worden her-
start. Neem voor meer informatie contact
op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Gebruik een accu van hetzelfde formaat
als van de accu die wordt vervangen en
met een gelijkwaardige capaciteit van 20
uur (20HR) of meer.
• Als het formaat verschilt, kan de accu niet
goed worden bevestigd.
• Als de capaciteit laag is, zelfs als de auto
korte tijd niet gebruikt is, kan de accu ont-
laden en kan de motor mogelijk niet meer
worden gestart.
●Neem voor meer informatie contact op met
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■Verwijderen van de accuklemmen
Verwijder altijd eerst de minkabel (-). Als
de pluspool (+) bij het verwijderen in con-
tact komt met metalen onderdelen in de
buurt, kunnen er vonken ontstaan waar-
door brand kan ontstaan. Ook kunt u een
elektrische schok krijgen en ernstig letsel
oplopen.
■Voorkomen van brand en explosie
Neem de volgende voorzorgsmaatregelen
in acht om te voorkomen dat het licht ont-
vlambare gas dat uit de accu kan komen,
per ongeluk tot ontbranding komt:
●Zorg ervoor dat de startkabel aange-
sloten wordt op de juiste accupool en
niet per ongeluk in aanraking komt met
een ander onderdeel dan de bedoelde
accupool.
●Zorg ervoor dat de op de “+”-pool aan-
gesloten startkabel niet in contact komt
met andere onderdelen of metalen
oppervlakken, zoals metalen steunen
en ongelakt metaal.
●Laat de “+” en “-” klemmen van de start-
kabels niet in contact komen met elkaar.
●Rook niet en gebruik geen lucifers, aan-
stekers en open vuur in de buurt van de
accu.
■Voorzorgsmaatregelen met betrek-
king tot de accu
De accu bevat giftige en corrosieve elek-
trolyt en de onderdelen van de accu bevat-
ten lood en loodhoudende samenstellin-
gen. Neem bij het omgaan met de accu de
volgende voorzorgsmaatregelen in acht:
●Draag bij het werken met de accu altijd
een veiligheidsbril en zorg ervoor dat de
vloeistof uit de accu niet in contact komt
met de huid, kleding of de carrosserie
van de auto.
●Leun niet over de accu heen.
●Was accuvloeistof, die op de huid of in
de ogen terecht is gekomen, direct weg
met water en raadpleeg een arts. Bedek
de plaats waar de accuvloeistof op
terechtgekomen is met een natte spons
of doek totdat er medische hulp kan
worden verkregen.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 559 Wednesday, October 20, 2021 10:58 AM

5608-2. Stappen die genomen moeten worden in noodgevallen
1Breng de auto op een veilige plaats
tot stilstand, schakel de airconditio-
ning uit en zet vervolgens de motor
af.
2Als er stoom te zien is: Open, nadat
de stoom is verdwenen, voorzichtig
de motorkap.
Als er geen stoom te zien is: Open
voorzichtig de motorkap.
WAARSCHUWING
●Was altijd uw handen nadat u de accu-
drager, de accupolen en andere accu-
gerelateerde onderdelen hebt aange-
raakt.
●Houd kinderen uit de buurt van de accu.
■Bij het vervangen van de batterij
●Wanneer de vuldop en indicator zich in
de buurt van de klembeugel bevinden,
kan er accuvloeistof (accuzuur) lekken.
●Neem voor meer informatie over het
vervangen van de accu contact op met
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
OPMERKING
■Omgaan met startkabels
Zorg er bij het aansluiten van de startka-
bels voor dat deze niet verstrikt raken in
de koelventilatoren of in de aandrijfriem
van de motor.
Als uw auto over verhit
raakt
Het volgende kan erop duiden dat
de auto oververhit raakt.
De koelvloeistoftemperatuurme-
ter (Blz. 89, 93) komt in het rode
gebied of u merkt dat de motor
minder vermogen levert. (De auto
accelereert bijvoorbeeld niet als
het gaspedaal wordt ingetrapt.)
“Engine Coolant Temp High Stop
in a Safe Place See Owner’s
Manual” (Temperatuur koelvloei-
stof te hoog. Breng auto op veilige
plaats tot stilstand. Raadpleeg
handleiding) wordt weergegeven
op het multi-informatiedisplay.
Er komt stoom onder de motorkap
uit.
Correctieprocedures
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 560 Wednesday, October 20, 2021 10:58 AM

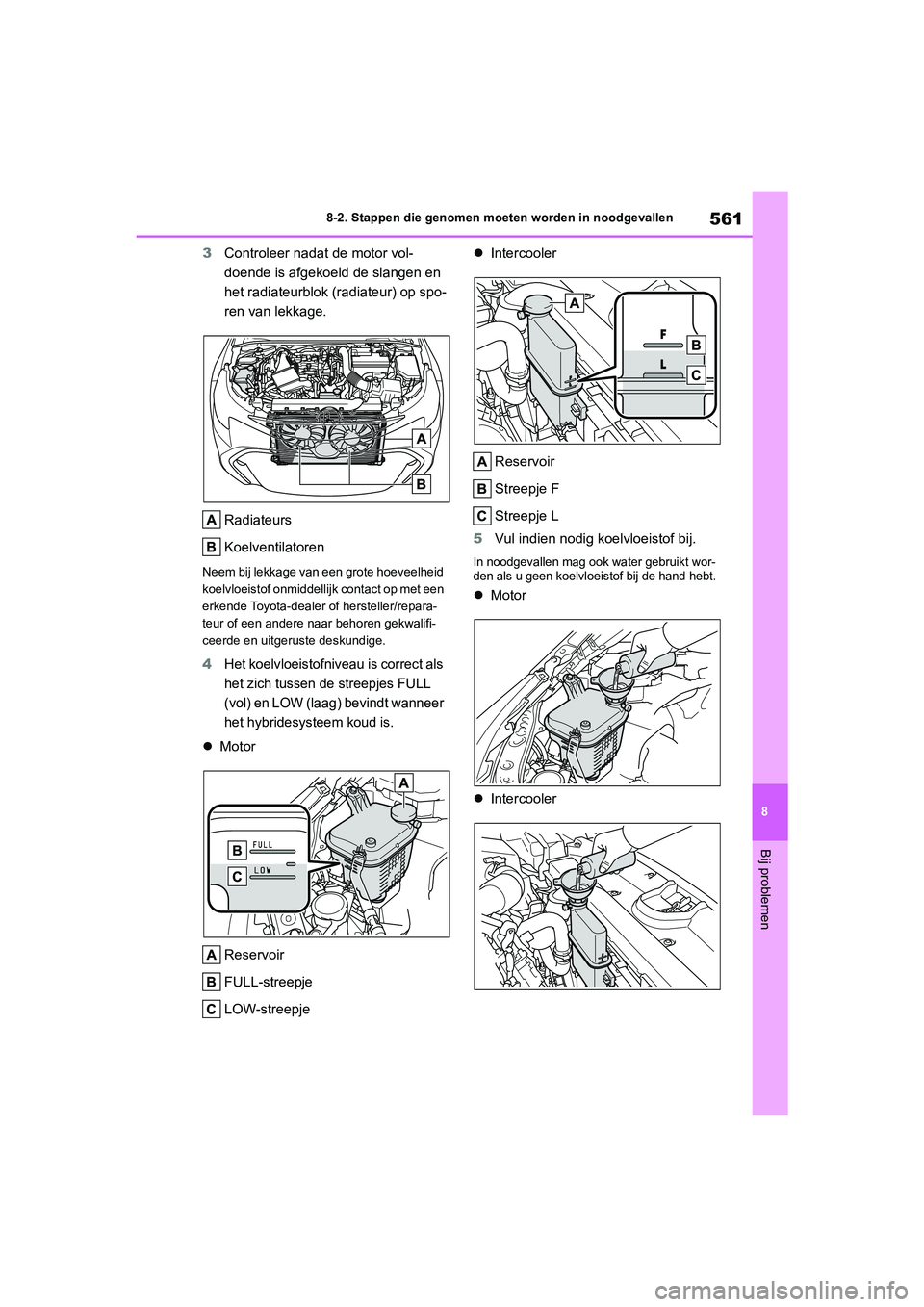

561
8 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
3Controleer nadat de motor vol-
doende is afgekoeld de slangen en
het radiateurblok (radiateur) op spo-
ren van lekkage.
Radiateurs
Koelventilatoren
Neem bij lekkage van een grote hoeveelheid
koelvloeistof onmiddellijk contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
4Het koelvloeistofniveau is correct als
het zich tussen de streepjes FULL
(vol) en LOW (laag) bevindt wanneer
het hybridesysteem koud is.
Motor
Reservoir
FULL-streepje
LOW-streepjeIntercooler
Reservoir
Streepje F
Streepje L
5Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water gebruikt wor-
den als u geen koelvloeistof bij de hand hebt.
Motor
Intercooler
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 561 Wednesday, October 20, 2021 10:58 AM

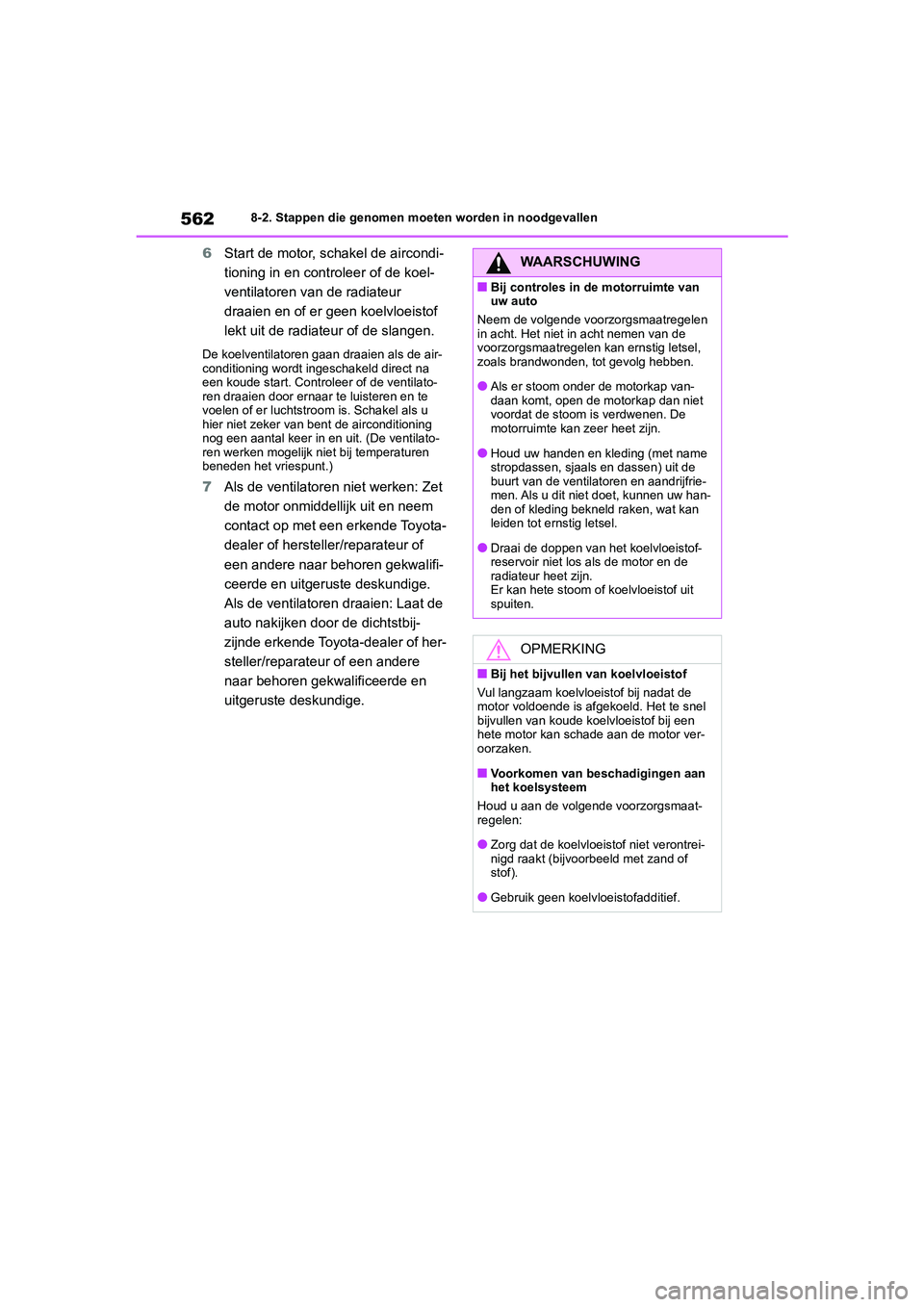

5628-2. Stappen die genomen moeten worden in noodgevallen
6Start de motor, schakel de aircondi-
tioning in en controleer of de koel-
ventilatoren van de radiateur
draaien en of er geen koelvloeistof
lekt uit de radiateur of de slangen.
De koelventilatoren gaan draaien als de air-
conditioning wordt ingeschakeld direct na
een koude start. Controleer of de ventilato-
ren draaien door ernaar te luisteren en te
voelen of er luchtstroom is. Schakel als u
hier niet zeker van bent de airconditioning
nog een aantal keer in en uit. (De ventilato-
ren werken mogelijk niet bij temperaturen
beneden het vriespunt.)
7Als de ventilatoren niet werken: Zet
de motor onmiddellijk uit en neem
contact op met een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als de ventilatoren draaien: Laat de
auto nakijken door de dichtstbij-
zijnde erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
WAARSCHUWING
■Bij controles in de motorruimte van
uw auto
Neem de volgende voorzorgsmaatregelen
in acht. Het niet in acht nemen van de
voorzorgsmaatregelen kan ernstig letsel,
zoals brandwonden, tot gevolg hebben.
●Als er stoom onder de motorkap van-
daan komt, open de motorkap dan niet
voordat de stoom is verdwenen. De
motorruimte kan zeer heet zijn.
●Houd uw handen en kleding (met name
stropdassen, sjaals en dassen) uit de
buurt van de ventilatoren en aandrijfrie-
men. Als u dit niet doet, kunnen uw han-
den of kleding bekneld raken, wat kan
leiden tot ernstig letsel.
●Draai de doppen van het koelvloeistof-
reservoir niet los als de motor en de
radiateur heet zijn.
Er kan hete stoom of koelvloeistof uit
spuiten.
OPMERKING
■Bij het bijvullen van koelvloeistof
Vul langzaam koelvloeistof bij nadat de
motor voldoende is afgekoeld. Het te snel
bijvullen van koude koelvloeistof bij een
hete motor kan schade aan de motor ver-
oorzaken.
■Voorkomen van beschadigingen aan
het koelsysteem
Houd u aan de volgende voorzorgsmaat-
regelen:
●Zorg dat de koelvloeistof niet verontrei-
nigd raakt (bijvoorbeeld met zand of
stof).
●Gebruik geen koelvloeistofadditief.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 562 Wednesday, October 20, 2021 10:58 AM

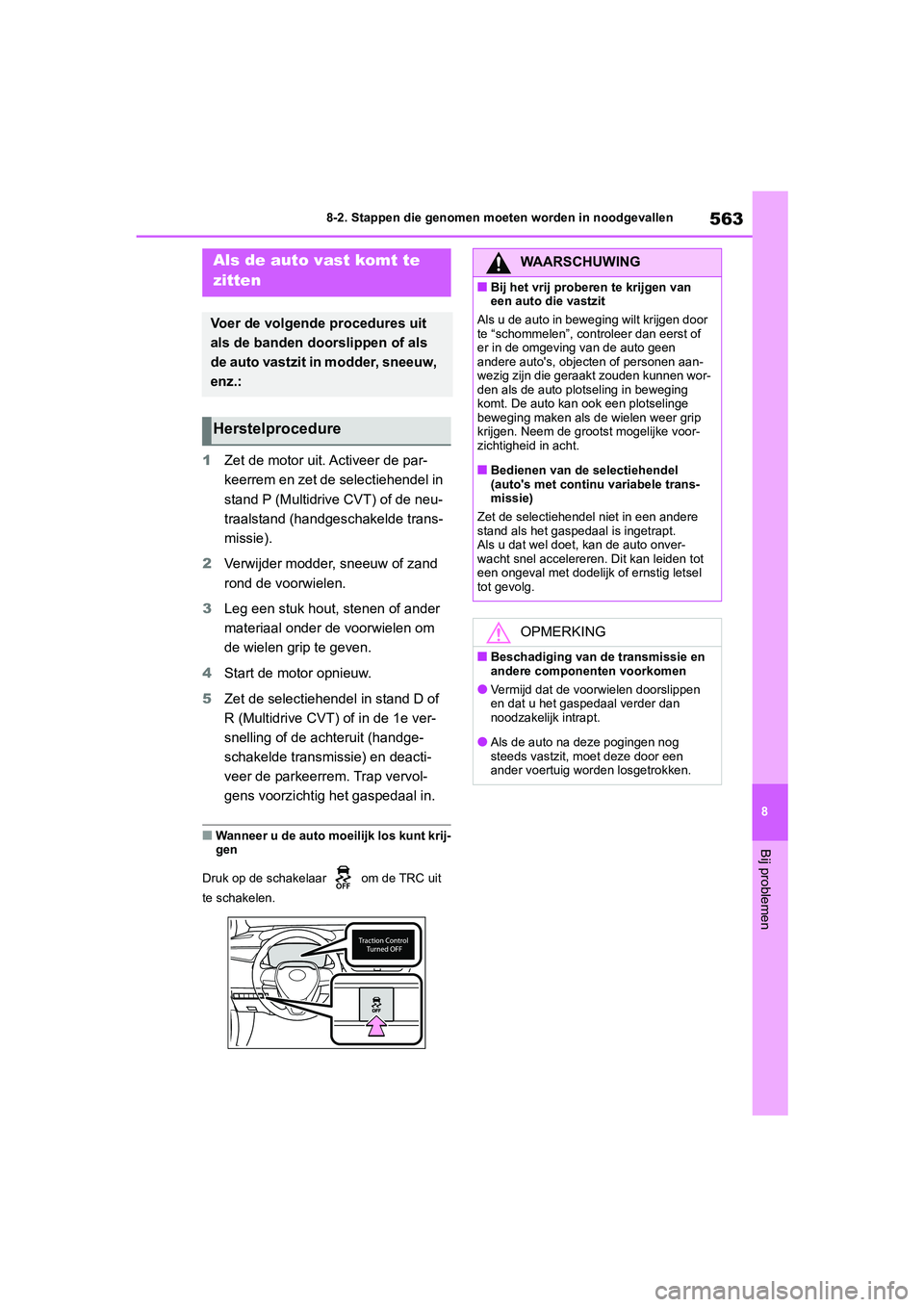

563
8 8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
1Zet de motor uit. Activeer de par-
keerrem en zet de selectiehendel in
stand P (Multidrive CVT) of de neu-
traalstand (handgeschakelde trans-
missie).
2Verwijder modder, sneeuw of zand
rond de voorwielen.
3Leg een stuk hout, stenen of ander
materiaal onder de voorwielen om
de wielen grip te geven.
4Start de motor opnieuw.
5Zet de selectiehendel in stand D of
R (Multidrive CVT) of in de 1e ver-
snelling of de achteruit (handge-
schakelde transmissie) en deacti-
veer de parkeerrem. Trap vervol-
gens voorzichtig het gaspedaal in.
■Wanneer u de auto moeilijk los kunt krij-
gen
Druk op de schakelaar om de TRC uit
te schakelen.
Als de auto vast komt te
zitten
Voer de volgende procedures uit
als de banden doorslippen of als
de auto vastzit in modder, sneeuw,
enz.:
Herstelprocedure
WAARSCHUWING
■Bij het vrij proberen te krijgen van
een auto die vastzit
Als u de auto in beweging wilt krijgen door
te “schommelen”, controleer dan eerst of
er in de omgeving van de auto geen
andere auto's, objecten of personen aan-
wezig zijn die geraakt zouden kunnen wor-
den als de auto plotseling in beweging
komt. De auto kan ook een plotselinge
beweging maken als de wielen weer grip
krijgen. Neem de grootst mogelijke voor-
zichtigheid in acht.
■Bedienen van de selectiehendel
(auto's met continu variabele trans-
missie)
Zet de selectiehendel niet in een andere
stand als het gaspedaal is ingetrapt.
Als u dat wel doet, kan de auto onver-
wacht snel accelereren. Dit kan leiden tot
een ongeval met dodelijk of ernstig letsel
tot gevolg.
OPMERKING
■Beschadiging van de transmissie en
andere componenten voorkomen
●Vermijd dat de voorwielen doorslippen
en dat u het gaspedaal verder dan
noodzakelijk intrapt.
●Als de auto na deze pogingen nog
steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 563 Wednesday, October 20, 2021 10:58 AM

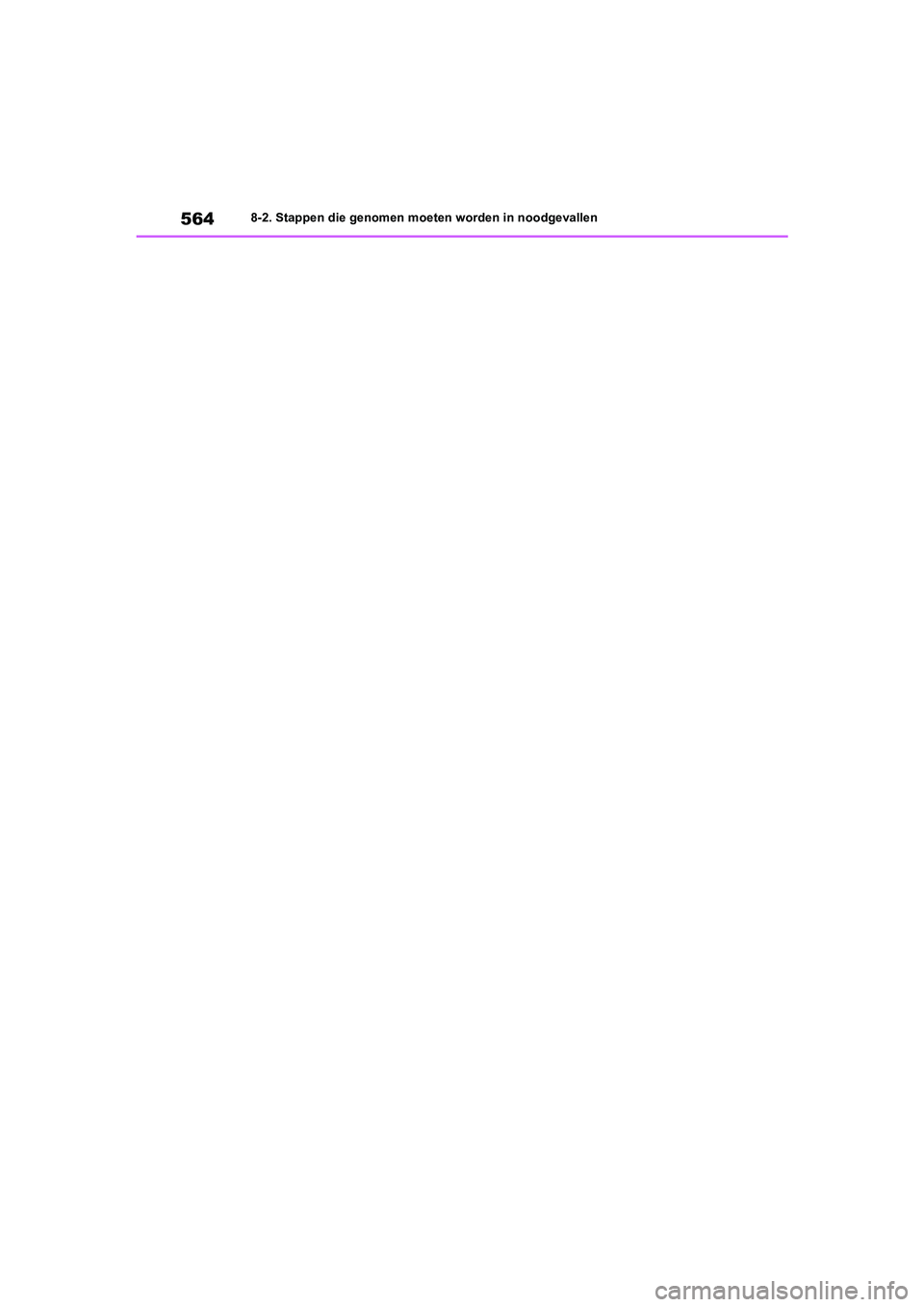

5648-2. Stappen die genomen moeten worden in noodgevallen
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 564 Wednesday, October 20, 2021 10:58 AM

9

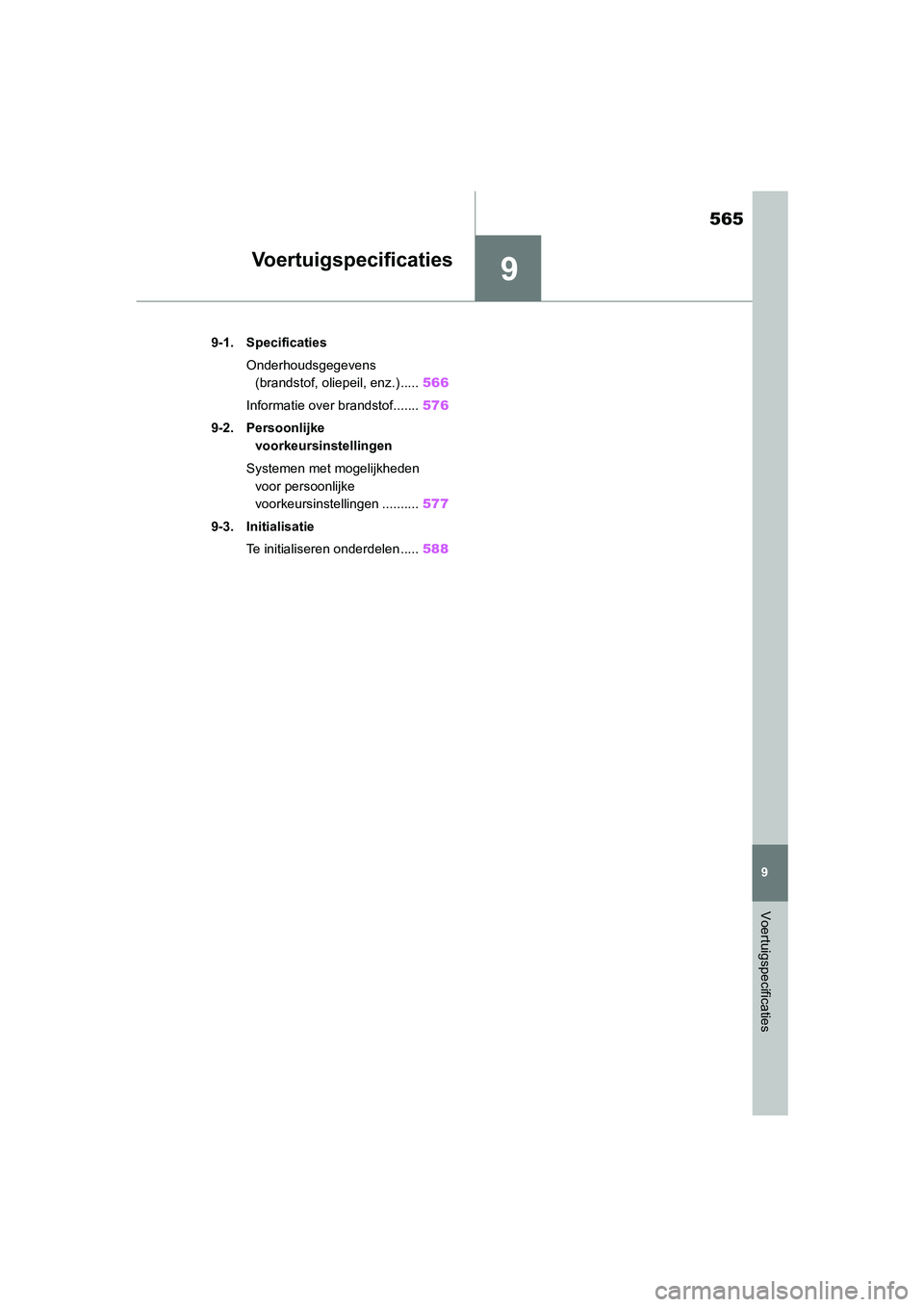

565
9
Voertuigspecificaties
Voertuigspecificaties
.9-1. Specificaties
Onderhoudsgegevens
(brandstof, oliepeil, enz.) .....566
Informatie over brandstof.......576
9-2. Persoonlijke
voorkeursinstellingen
Systemen met mogelijkheden
voor persoonlijke
voorkeursinstellingen ..........577
9-3. Initialisatie
Te initialiseren onderdelen .....588
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 565 Wednesday, October 20, 2021 10:58 AM

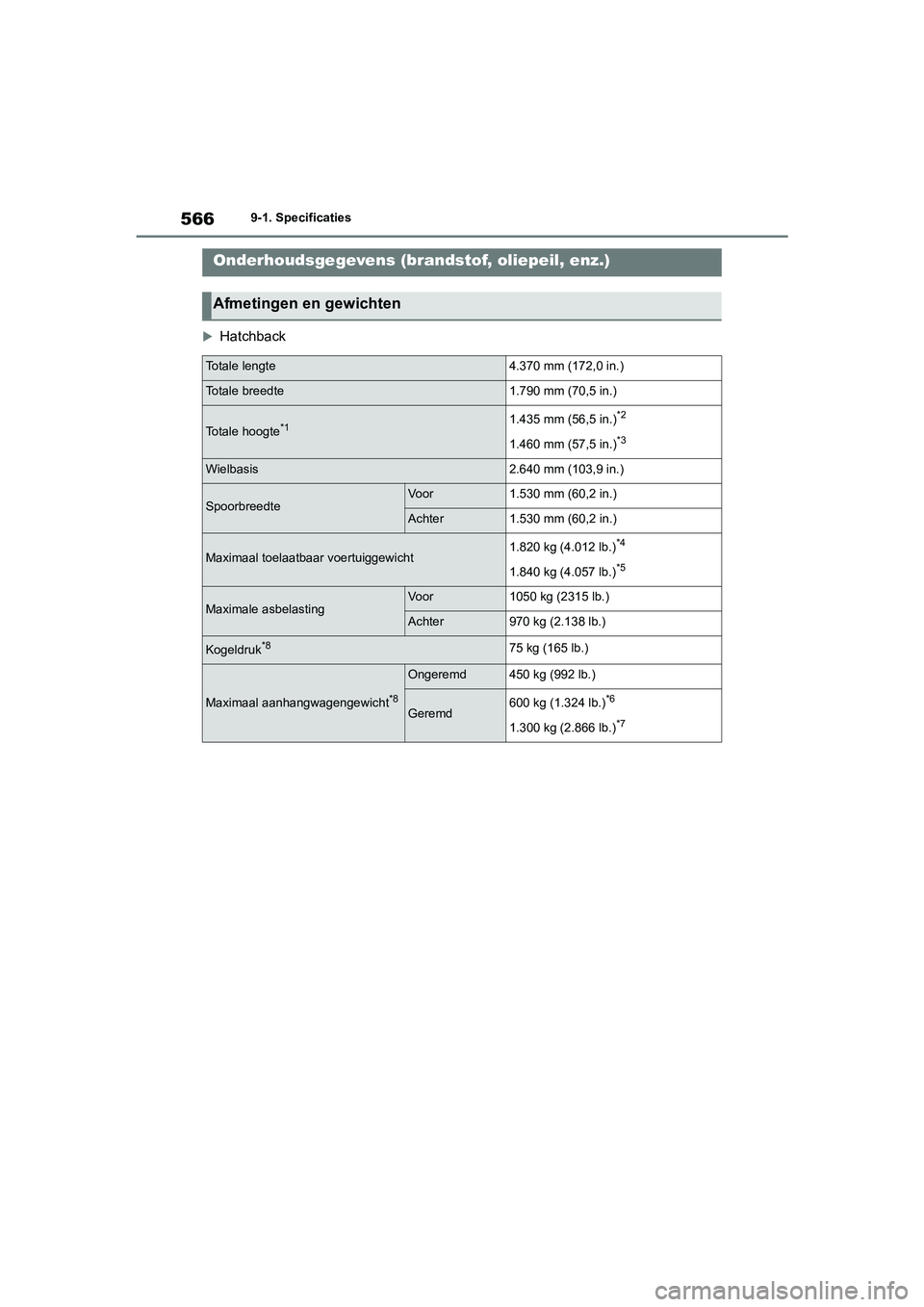

5669-1. Specificaties
9-1.Specificaties
Hatchback
Onderhoudsgegevens (brandstof, oliepeil, enz.)
Afmetingen en gewichten
Totale lengte4.370 mm (172,0 in.)
Totale breedte1.790 mm (70,5 in.)
Totale hoogte*11.435 mm (56,5 in.)*2
1.460 mm (57,5 in.)*3
Wielbasis2.640 mm (103,9 in.)
SpoorbreedteVoor1.530 mm (60,2 in.)
Achter1.530 mm (60,2 in.)
Maximaal toelaatbaar voertuiggewicht1.820 kg (4.012 lb.)*4
1.840 kg (4.057 lb.)*5
Maximale asbelastingVoor1050 kg (2315 lb.)
Achter970 kg (2.138 lb.)
Kogeldruk*875 kg (165 lb.)
Maximaal aanhangwagengewicht*8
Ongeremd450 kg (992 lb.)
Geremd600 kg (1.324 lb.)*6
1.300 kg (2.866 lb.)*7
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 566 Wednesday, October 20, 2021 10:58 AM

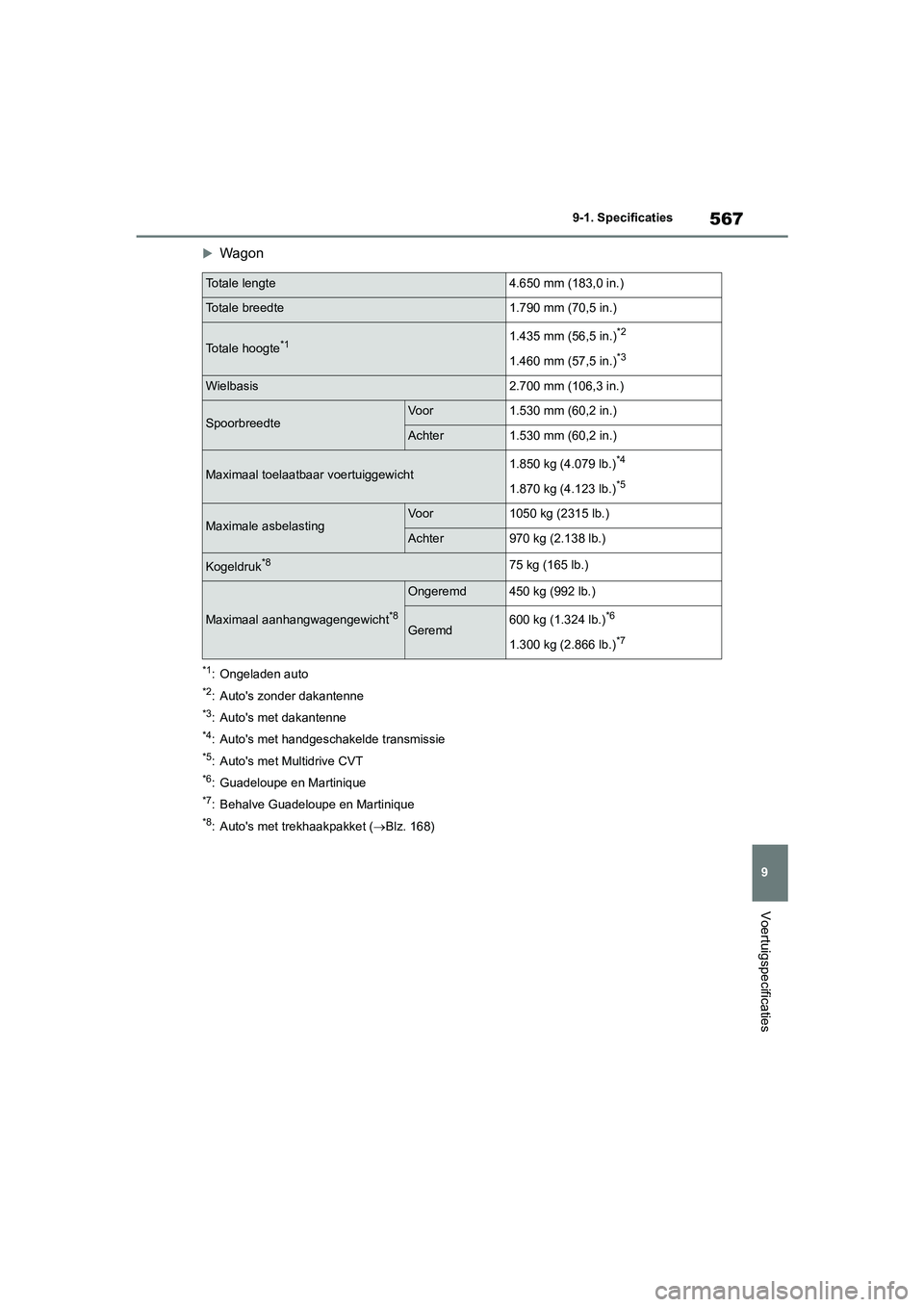

567
9 9-1. Specificaties
Voertuigspecificaties
Wagon
*1: Ongeladen auto
*2: Auto's zonder dakantenne
*3: Auto's met dakantenne
*4: Auto's met handgeschakelde transmissie
*5: Auto's met Multidrive CVT
*6: Guadeloupe en Martinique
*7: Behalve Guadeloupe en Martinique
*8: Auto's met trekhaakpakket (Blz. 168)
Totale lengte4.650 mm (183,0 in.)
Totale breedte1.790 mm (70,5 in.)
Totale hoogte*11.435 mm (56,5 in.)*2
1.460 mm (57,5 in.)*3
Wielbasis2.700 mm (106,3 in.)
SpoorbreedteVoor1.530 mm (60,2 in.)
Achter1.530 mm (60,2 in.)
Maximaal toelaatbaar voertuiggewicht1.850 kg (4.079 lb.)*4
1.870 kg (4.123 lb.)*5
Maximale asbelastingVoor1050 kg (2315 lb.)
Achter970 kg (2.138 lb.)
Kogeldruk*875 kg (165 lb.)
Maximaal aanhangwagengewicht*8
Ongeremd450 kg (992 lb.)
Geremd600 kg (1.324 lb.)*6
1.300 kg (2.866 lb.)*7
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 567 Wednesday, October 20, 2021 10:58 AM

5689-1. Specificaties
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN)
is het wettelijke identificatienummer
van uw auto. Dit is het belangrijkste
identificatienummer van uw Toyota. Het
wordt gebruikt voor het op naam zetten
van de auto.
Dit nummer is aangebracht onder de
rechter voorstoel.
Auto's met rechtse besturing: Het num-
mer is ook ingeslagen aan de linker
bovenzijde van het dashboard.
Dit nummer staat ook op het typeplaatje.
■Motornummer
Het motornummer is op de aangegeven
plaats ingeslagen in het motorblok.
Identificatie van de auto
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 568 Wednesday, October 20, 2021 10:58 AM
