sensor TOYOTA COROLLA HATCHBACK 2022 Instructieboekje (in Dutch)

311
4 4-5. Gebruik van de ondersteunende systemen
Rijden
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de RCTA in of
uit te schakelen. (Blz. 100)
1Druk op of om te
selecteren.
2Druk op of om RCTA te
selecteren en druk vervolgens op
.
Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje RCTA OFF
(Blz. 87) branden. (Telkens wanneer het
contact UIT en weer AAN wordt gezet, wordt
de RCTA automatisch ingeschakeld.)
■Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de buitenspie-
gels bij fel zonlicht niet goed te zien.
■Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer het
volume van het audiosysteem hoog staat.
■Als “RCTA Unavailable” (RCTA niet
beschikbaar) op het multi-informatie-
display wordt weergegeven
Er zit mogelijk water, sneeuw, modder, enz.
rond de sensoren in de achterbumper.
(Blz. 298) Wanneer het water, de sneeuw,
de modder, enz. rondom de sensoren in de
achterbumper wordt verwijderd, moet het
systeem weer normaal gaan werken.
Ook werkt de functie mogelijk niet normaal bij
extreem warm of koud weer.
■Radarsensoren opzij achter
Blz. 298
Inschakelen/uitschakelen van
de RCTA
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van de functie
De bestuurder is zelf verantwoordelijk voor
een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De RCTA is slechts een aanvullende func-
tie die de bestuurder waarschuwt wanneer
er een auto van rechts of links achter de
auto nadert. Aangezien de RCTA onder
bepaalde omstandigheden mogelijk niet
goed werkt, dient de bestuurder altijd zelf
visueel de veiligheid te controleren. Uitslui-
tend op deze functie vertrouwen kan lei-
den tot een ongeval met dodelijk of ernstig
letsel tot gevolg.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 311 Wednesday, October 20, 2021 10:58 AM

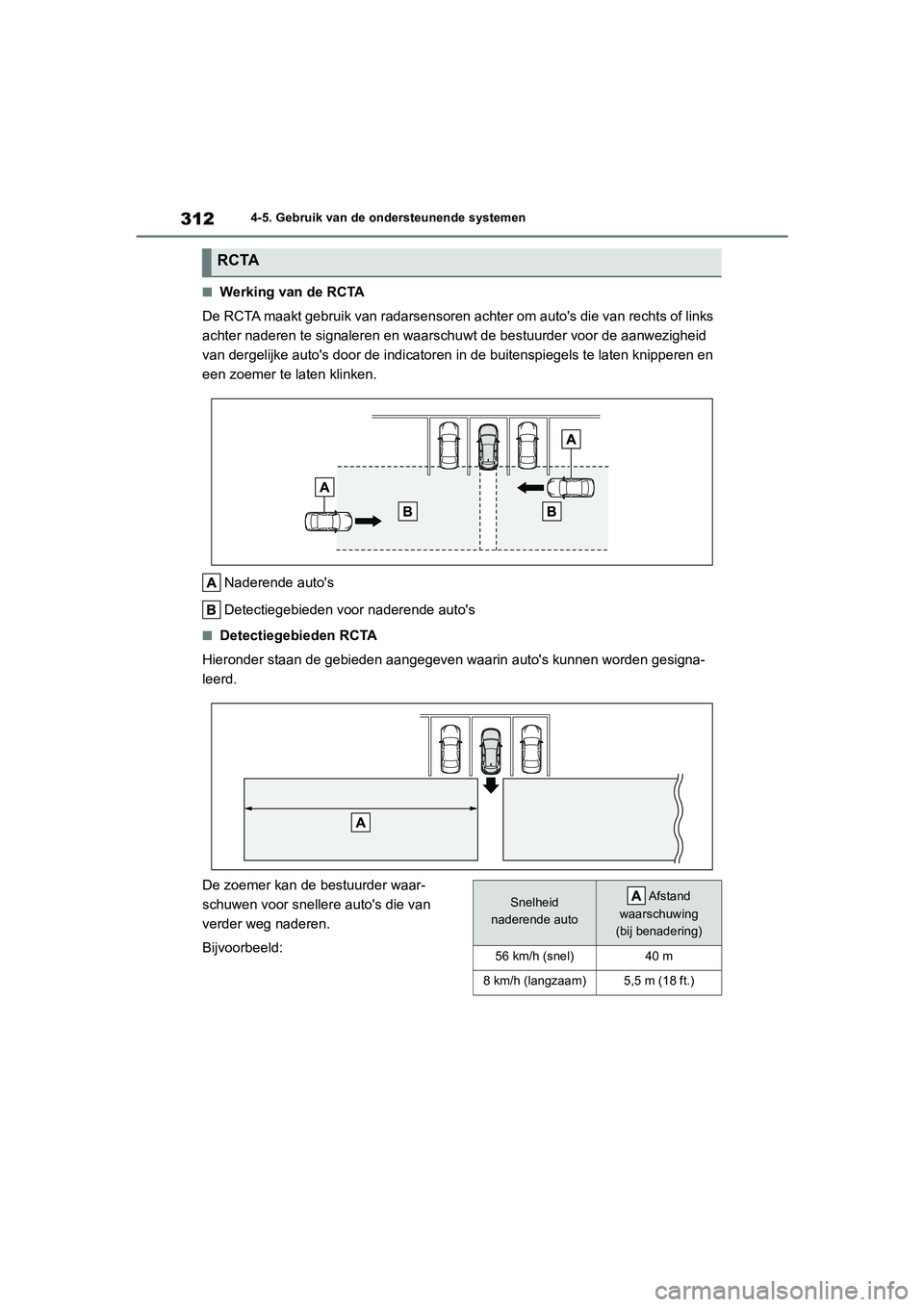

3124-5. Gebruik van de ondersteunende systemen
■Werking van de RCTA
De RCTA maakt gebruik van radarsensoren achter om auto's die van rechts of links
achter naderen te signaleren en waarschuwt de bestuurder voor de aanwezigheid
van dergelijke auto's door de indicatoren in de buitenspiegels te laten knipperen en
een zoemer te laten klinken.
Naderende auto's
Detectiegebieden voor naderende auto's
■Detectiegebieden RCTA
Hieronder staan de gebieden aangegeven waarin auto's kunnen worden gesigna-
leerd.
De zoemer kan de bestuurder waar-
schuwen voor snellere auto's die van
verder weg naderen.
Bijvoorbeeld:
RCTA
Snelheid
naderende auto Afstand
waarschuwing
(bij benadering)
56 km/h (snel)40 m
8 km/h (langzaam)5,5 m (18 ft.)
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 312 Wednesday, October 20, 2021 10:58 AM

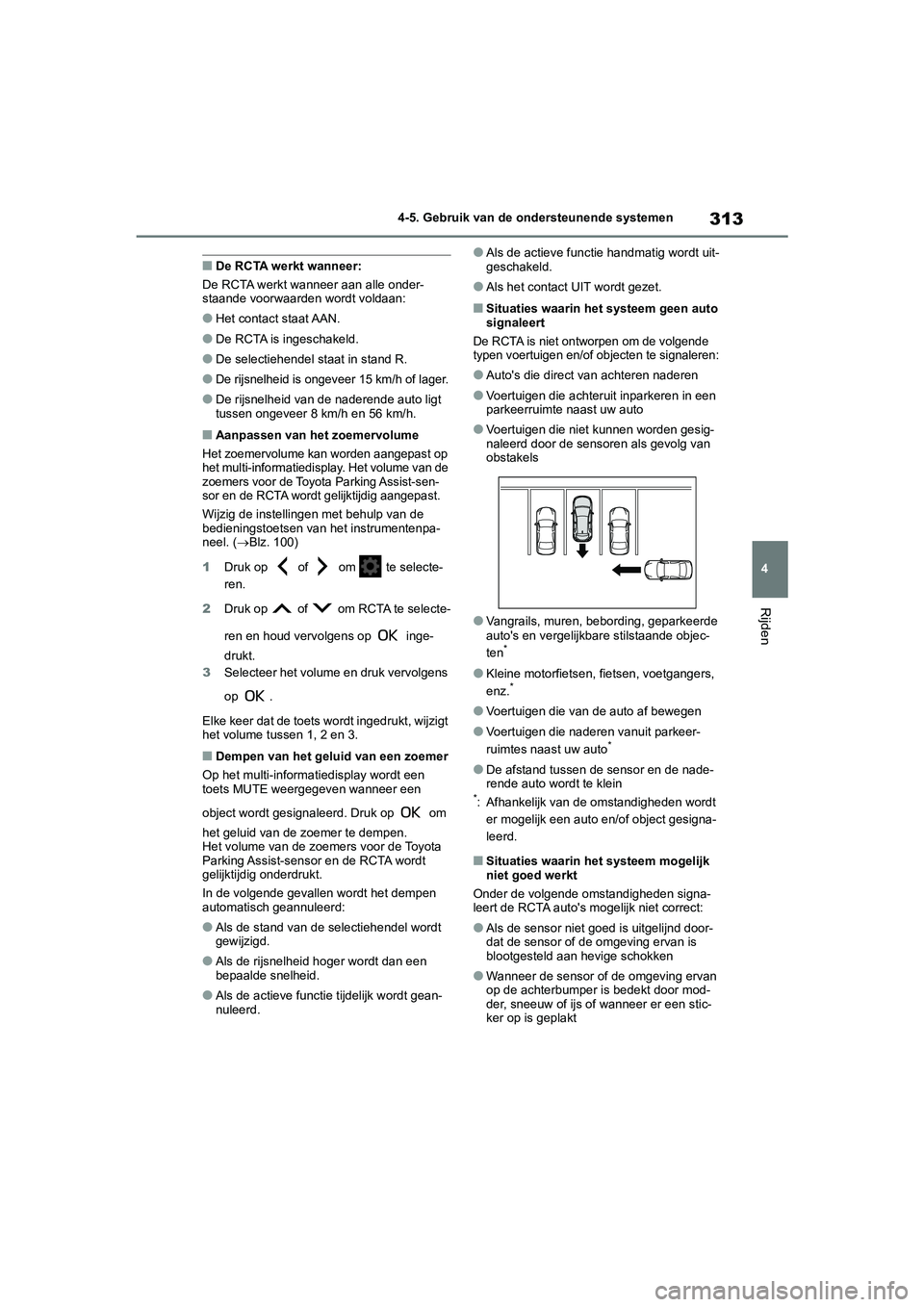

313
4 4-5. Gebruik van de ondersteunende systemen
Rijden
■De RCTA werkt wanneer:
De RCTA werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan:
●Het contact staat AAN.
●De RCTA is ingeschakeld.
●De selectiehendel staat in stand R.
●De rijsnelheid is ongeveer 15 km/h of lager.
●De rijsnelheid van de naderende auto ligt
tussen ongeveer 8 km/h en 56 km/h.
■Aanpassen van het zoemervolume
Het zoemervolume kan worden aangepast op
het multi-informatiedisplay. Het volume van de
zoemers voor de Toyota Parking Assist-sen-
sor en de RCTA wordt gelijktijdig aangepast.
Wijzig de instellingen met behulp van de
bedieningstoetsen van het instrumentenpa-
neel. (Blz. 100)
1Druk op of om te selecte-
ren.
2Druk op of om RCTA te selecte-
ren en houd vervolgens op inge-
drukt.
3Selecteer het volume en druk vervolgens
op .
Elke keer dat de toets wordt ingedrukt, wijzigt
het volume tussen 1, 2 en 3.
■Dempen van het geluid van een zoemer
Op het multi-informatiedisplay wordt een
toets MUTE weergegeven wanneer een
object wordt gesignaleerd. Druk op om
het geluid van de zoemer te dempen.
Het volume van de zoemers voor de Toyota
Parking Assist-sensor en de RCTA wordt
gelijktijdig onderdrukt.
In de volgende gevallen wordt het dempen
automatisch geannuleerd:
●Als de stand van de selectiehendel wordt
gewijzigd.
●Als de rijsnelheid hoger wordt dan een
bepaalde snelheid.
●Als de actieve functie tijdelijk wordt gean-
nuleerd.
●Als de actieve functie handmatig wordt uit-
geschakeld.
●Als het contact UIT wordt gezet.
■Situaties waarin het systeem geen auto
signaleert
De RCTA is niet ontworpen om de volgende
typen voertuigen en/of objecten te signaleren:
●Auto's die direct van achteren naderen
●Voertuigen die achteruit inparkeren in een
parkeerruimte naast uw auto
●Voertuigen die niet kunnen worden gesig-
naleerd door de sensoren als gevolg van
obstakels
●Vangrails, muren, bebording, geparkeerde
auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers,
enz.*
●Voertuigen die van de auto af bewegen
●Voertuigen die naderen vanuit parkeer-
ruimtes naast uw auto*
●De afstand tussen de sensor en de nade-
rende auto wordt te klein
*: Afhankelijk van de omstandigheden wordt
er mogelijk een auto en/of object gesigna-
leerd.
■Situaties waarin het systeem mogelijk
niet goed werkt
Onder de volgende omstandigheden signa-
leert de RCTA auto's mogelijk niet correct:
●Als de sensor niet goed is uitgelijnd door-
dat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
●Wanneer de sensor of de omgeving ervan
op de achterbumper is bedekt door mod-
der, sneeuw of ijs of wanneer er een stic-
ker op is geplakt
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 313 Wednesday, October 20, 2021 10:58 AM

3144-5. Gebruik van de ondersteunende systemen
●Bij het rijden op een nat wegdek als gevolg
van slecht weer, zoals zware regenval,
sneeuw, of mist
●Wanneer meerdere auto's naderen met
slechts weinig ruimte tussen elke auto
●Wanneer een auto met hoge snelheid
nadert
●Als er uitrusting die een sensor kan hinde-
ren, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.), fiet-
sendrager of sneeuwploeg, is geplaatst
●Bij het achteruitrijden op een helling met
een grote verandering in het hellingsper-
centage
●Bij het onder een scherpe hoek achteruit
uitrijden van een parkeerplaats
●Bij het rijden met een aanhangwagen
●Bij een duidelijk verschil in hoogte tussen
uw auto en de auto die binnen het detectie-
gebied komt
●Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is
●Als de wielophanging is gewijzigd of als er
een andere maat banden dan voorge-
schreven is gemonteerd
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de auto
●Wanneer u achteruitrijdend een bocht
maakt
●Wanneer een voertuig een bocht maakt in
het detectiegebied
■Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
Onder de volgende omstandigheden is de
kans dat de RCTA onnodig een voertuig en/of
object signaleert groter:
●Wanneer de parkeerplaats uitkijkt op een
straat en er auto's over die straat rijden
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 314 Wednesday, October 20, 2021 10:58 AM

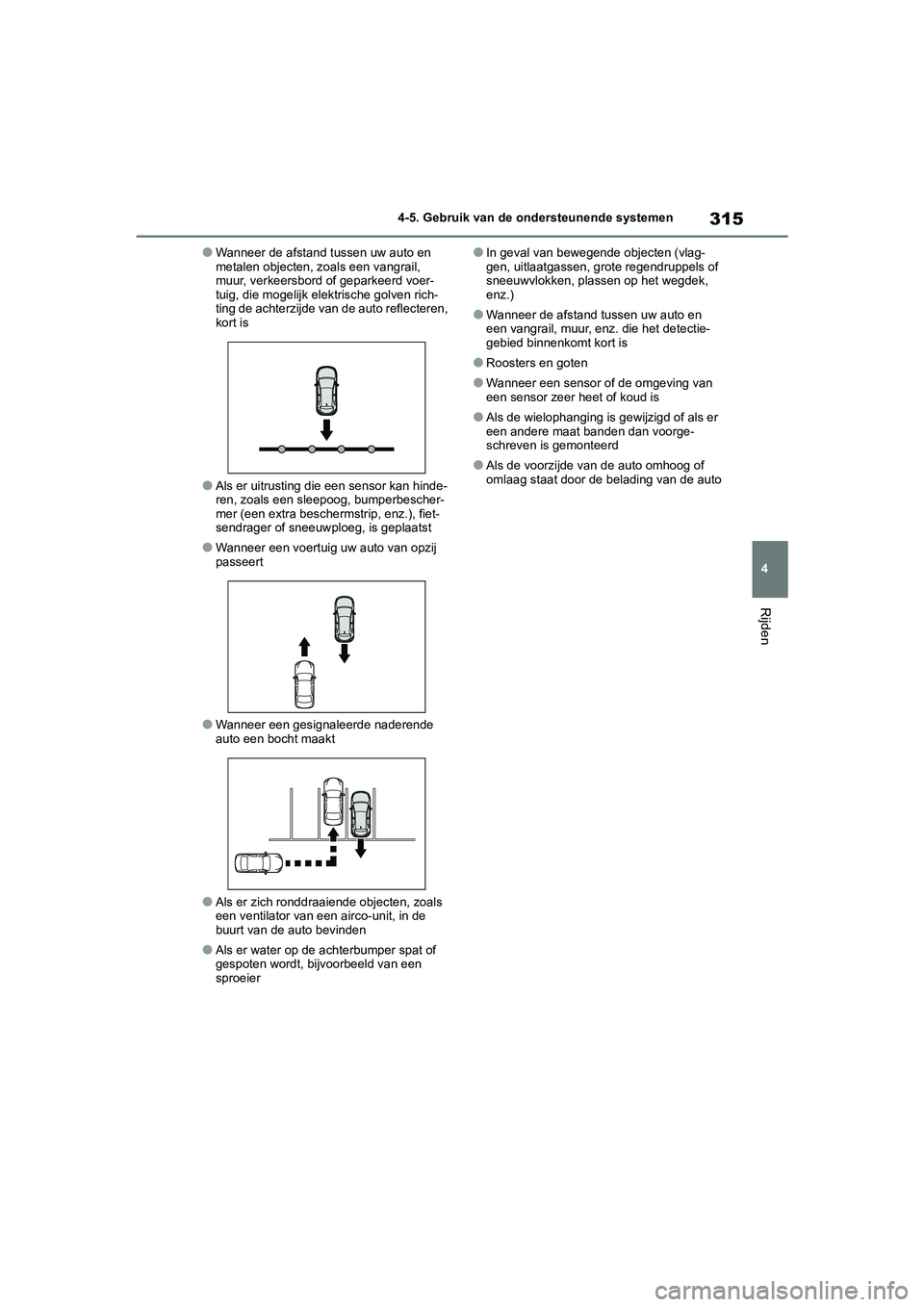

315
4 4-5. Gebruik van de ondersteunende systemen
Rijden
●Wanneer de afstand tussen uw auto en
metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerd voer-
tuig, die mogelijk elektrische golven rich-
ting de achterzijde van de auto reflecteren,
kort is
●Als er uitrusting die een sensor kan hinde-
ren, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.), fiet-
sendrager of sneeuwploeg, is geplaatst
●Wanneer een voertuig uw auto van opzij
passeert
●Wanneer een gesignaleerde naderende
auto een bocht maakt
●Als er zich ronddraaiende objecten, zoals
een ventilator van een airco-unit, in de
buurt van de auto bevinden
●Als er water op de achterbumper spat of
gespoten wordt, bijvoorbeeld van een
sproeier
●In geval van bewegende objecten (vlag-
gen, uitlaatgassen, grote regendruppels of
sneeuwvlokken, plassen op het wegdek,
enz.)
●Wanneer de afstand tussen uw auto en
een vangrail, muur, enz. die het detectie-
gebied binnenkomt kort is
●Roosters en goten
●Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is
●Als de wielophanging is gewijzigd of als er
een andere maat banden dan voorge-
schreven is gemonteerd
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de auto
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 315 Wednesday, October 20, 2021 10:58 AM

3164-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
■Parking Support Brake-functie
(voor stilstaande objecten) (indien
aanwezig)
Er worden ultrasoonsensoren gebruikt
om bij rijden met een lage snelheid of
achteruitrijden stilstaande objecten,
zoals een muur, te signaleren in het
detectiegebied. (Blz. 323)
■Parking Support Brake-functie
(voor voertuigen die achterlangs
rijden) (indien aanwezig)
Er worden radarsensoren achter
gebruikt om bij achteruitrijden nade-
rende auto's in het detectiegebied ach-
ter de auto te signaleren. (Blz. 326)
PKSB (Parking Support
Brake)*
Het Parking Support Brake-sys-
teem bestaat uit de volgende func-
ties die werken bij rijden met een
lage snelheid of achteruitrijden,
bijvoorbeeld bij het parkeren.
Wanneer het systeem oordeelt dat
de kans op een aanrijding met een
object groot is, wordt er een waar-
schuwing geactiveerd om de
bestuurder aan te sporen om uit te
wijken. Wanneer het systeem oor-
deelt dat de kans op een aanrij-
ding met een gesignaleerd object
zeer groot is, worden de remmen
automatisch bekrachtigd om te
helpen een aanrijding te voorko-
men of om de impact van een aan-
rijding te helpen verminderen.
PKSB-systeem (Parking
Support Brake)
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van het systeem
Vertrouw niet blindelings op het systeem,
omdat dit kan leiden tot een ongeval.
●De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd voor-
zichtig en houd rekening met de omge-
ving. Het Parking Support Brake-sys-
teem is ontworpen om te helpen de
ernst van een aanrijding te verminde-
ren. Onder sommige omstandigheden is
het echter mogelijk dat het systeem niet
werkt.
●Het Parking Support Brake-systeem is
niet ontworpen om de auto volledig tot
stilstand te brengen. Bovendien is het,
zelfs wanneer het systeem de auto tot
stilstand heeft gebracht, noodzakelijk
om onmiddellijk het rempedaal in te
trappen, omdat de remregeling na
ongeveer 2 seconden wordt uitgescha-
keld.
●Het is extreem gevaarlijk om de werking
van het systeem te controleren door
opzettelijk met de auto in de richting van
een muur, enz. te rijden. Doe dit nooit.
■Wanneer moet de Parking Support
Brake uitgeschakeld worden
Schakel in de onderstaande situaties de
Parking Support Brake uit, omdat het sys-
teem anders mogelijk zelfs werkt als er
geen kans op een aanrijding is.
●Bij een controle van de auto op een rol-
lenbank o.i.d.
●Wanneer de auto op een schip, vracht-
wagen of ander transportmiddel wordt
geladen
●Als de wielophanging is gewijzigd of als
er een andere maat banden dan voor-
geschreven is gemonteerd
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de
auto
●Als er uitrusting die een sensor kan hin-
deren, zoals een sleepoog, bumperbe-
schermer (een extra beschermstrip,
enz.), fietsendrager of sneeuwploeg, is
geplaatst
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 316 Wednesday, October 20, 2021 10:58 AM

317

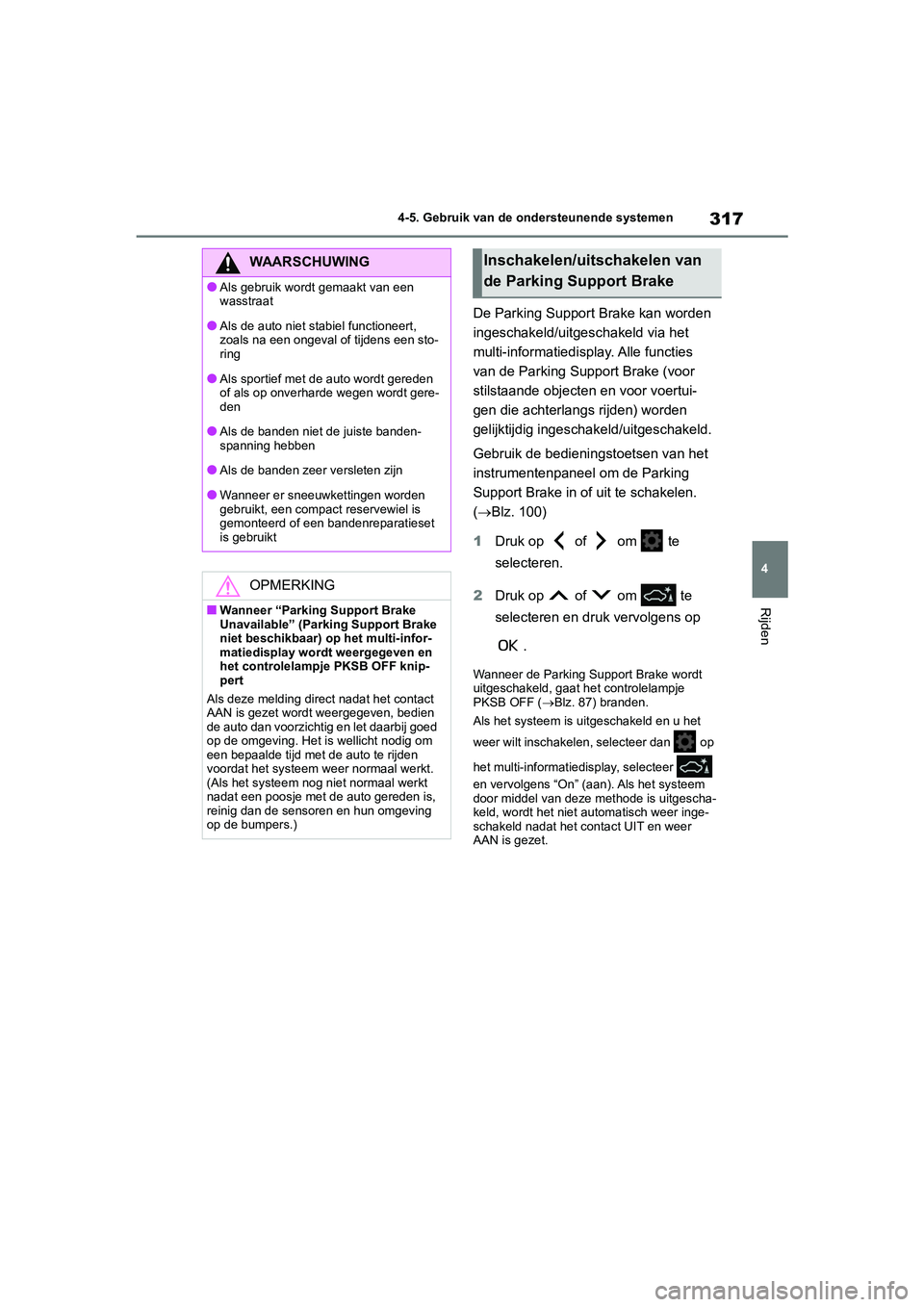

4 4-5. Gebruik van de ondersteunende systemen
Rijden
De Parking Support Brake kan worden
ingeschakeld/uitgeschakeld via het
multi-informatiedisplay. Alle functies
van de Parking Support Brake (voor
stilstaande objecten en voor voertui-
gen die achterlangs rijden) worden
gelijktijdig ingeschakeld/uitgeschakeld.
Gebruik de bedieningstoetsen van het
instrumentenpaneel om de Parking
Support Brake in of uit te schakelen.
(Blz. 100)
1Druk op of om te
selecteren.
2Druk op of om te
selecteren en druk vervolgens op
.
Wanneer de Parking Support Brake wordt
uitgeschakeld, gaat het controlelampje
PKSB OFF (Blz. 87) branden.
Als het systeem is uitgeschakeld en u het
weer wilt inschakelen, selecteer dan op
het multi-informatiedisplay, selecteer
en vervolgens “On” (aan). Als het systeem
door middel van deze methode is uitgescha-
keld, wordt het niet automatisch weer inge-
schakeld nadat het contact UIT en weer
AAN is gezet.
WAARSCHUWING
●Als gebruik wordt gemaakt van een
wasstraat
●Als de auto niet stabiel functioneert,
zoals na een ongeval of tijdens een sto-
ring
●Als sportief met de auto wordt gereden
of als op onverharde wegen wordt gere-
den
●Als de banden niet de juiste banden-
spanning hebben
●Als de banden zeer versleten zijn
●Wanneer er sneeuwkettingen worden
gebruikt, een compact reservewiel is
gemonteerd of een bandenreparatieset
is gebruikt
OPMERKING
■Wanneer “Parking Support Brake
Unavailable” (Parking Support Brake
niet beschikbaar) op het multi-infor-
matiedisplay wordt weergegeven en
het controlelampje PKSB OFF knip-
pert
Als deze melding direct nadat het contact
AAN is gezet wordt weergegeven, bedien
de auto dan voorzichtig en let daarbij goed
op de omgeving. Het is wellicht nodig om
een bepaalde tijd met de auto te rijden
voordat het systeem weer normaal werkt.
(Als het systeem nog niet normaal werkt
nadat een poosje met de auto gereden is,
reinig dan de sensoren en hun omgeving
op de bumpers.)
Inschakelen/uitschakelen van
de Parking Support Brake
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 317 Wednesday, October 20, 2021 10:58 AM

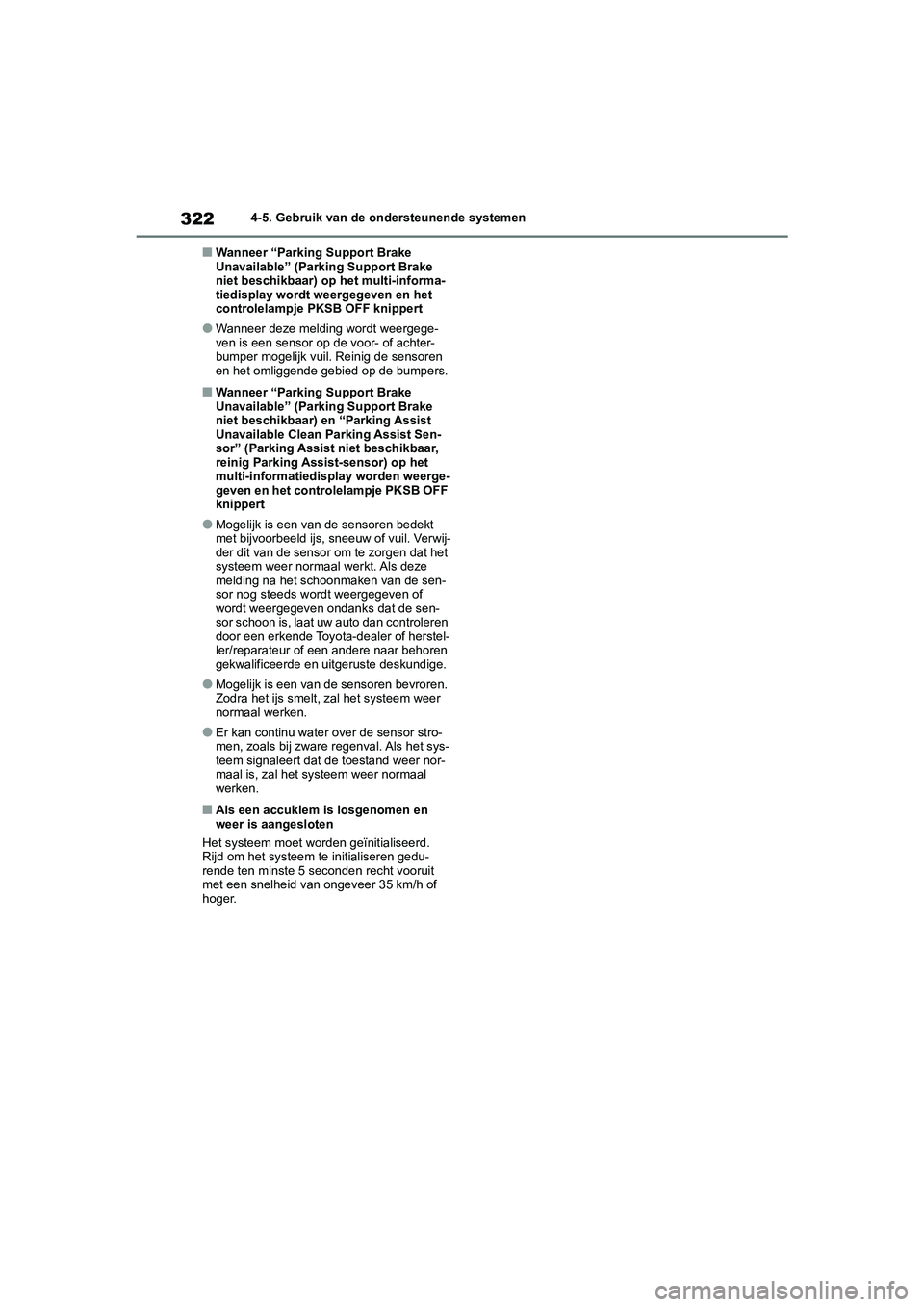

3224-5. Gebruik van de ondersteunende systemen
■Wanneer “Parking Support Brake
Unavailable” (Parking Support Brake
niet beschikbaar) op het multi-informa-
tiedisplay wordt weergegeven en het
controlelampje PKSB OFF knippert
●Wanneer deze melding wordt weergege-
ven is een sensor op de voor- of achter-
bumper mogelijk vuil. Reinig de sensoren
en het omliggende gebied op de bumpers.
■Wanneer “Parking Support Brake
Unavailable” (Parking Support Brake
niet beschikbaar) en “Parking Assist
Unavailable Clean Parking Assist Sen-
sor” (Parking Assist niet beschikbaar,
reinig Parking Assist-sensor) op het
multi-informatiedisplay worden weerge-
geven en het controlelampje PKSB OFF
knippert
●Mogelijk is een van de sensoren bedekt
met bijvoorbeeld ijs, sneeuw of vuil. Verwij-
der dit van de sensor om te zorgen dat het
systeem weer normaal werkt. Als deze
melding na het schoonmaken van de sen-
sor nog steeds wordt weergegeven of
wordt weergegeven ondanks dat de sen-
sor schoon is, laat uw auto dan controleren
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
●Mogelijk is een van de sensoren bevroren.
Zodra het ijs smelt, zal het systeem weer
normaal werken.
●Er kan continu water over de sensor stro-
men, zoals bij zware regenval. Als het sys-
teem signaleert dat de toestand weer nor-
maal is, zal het systeem weer normaal
werken.
■Als een accuklem is losgenomen en
weer is aangesloten
Het systeem moet worden geïnitialiseerd.
Rijd om het systeem te initialiseren gedu-
rende ten minste 5 seconden recht vooruit
met een snelheid van ongeveer 35 km/h of
hoger.
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 322 Wednesday, October 20, 2021 10:58 AM

323
4 4-5. Gebruik van de ondersteunende systemen
Rijden

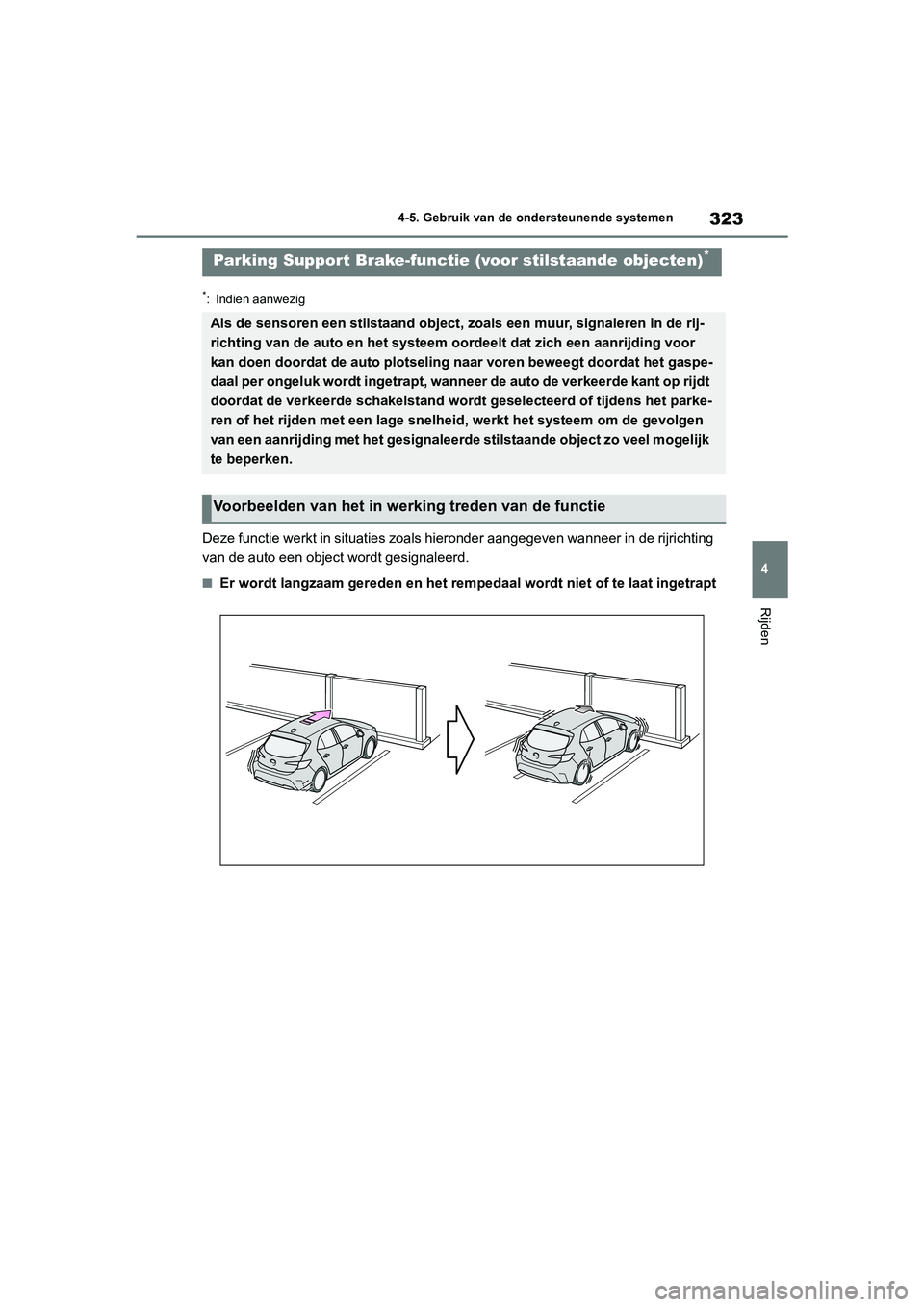

*: Indien aanwezig
Deze functie werkt in situaties zoals hieronder aangegeven wanneer in de rijrichting
van de auto een object wordt gesignaleerd.
■Er wordt langzaam gereden en het rempedaal wordt niet of te laat ingetrapt
Parking Suppor t Brake-functie (voor stilstaande objecten)*
Als de sensoren een stilstaand object, zoals een muur, signaleren in de rij-
richting van de auto en het systeem oordeelt dat zich een aanrijding voor
kan doen doordat de auto plotseling naar voren beweegt doordat het gaspe-
daal per ongeluk wordt ingetrapt, wanneer de auto de verkeerde kant op rijdt
doordat de verkeerde schakelstand wordt geselecteerd of tijdens het parke-
ren of het rijden met een lage snelheid, werkt het systeem om de gevolgen
van een aanrijding met het gesignaleerde stilstaande object zo veel mogelijk
te beperken.
Voorbeelden van het in werking treden van de functie
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 323 Wednesday, October 20, 2021 10:58 AM

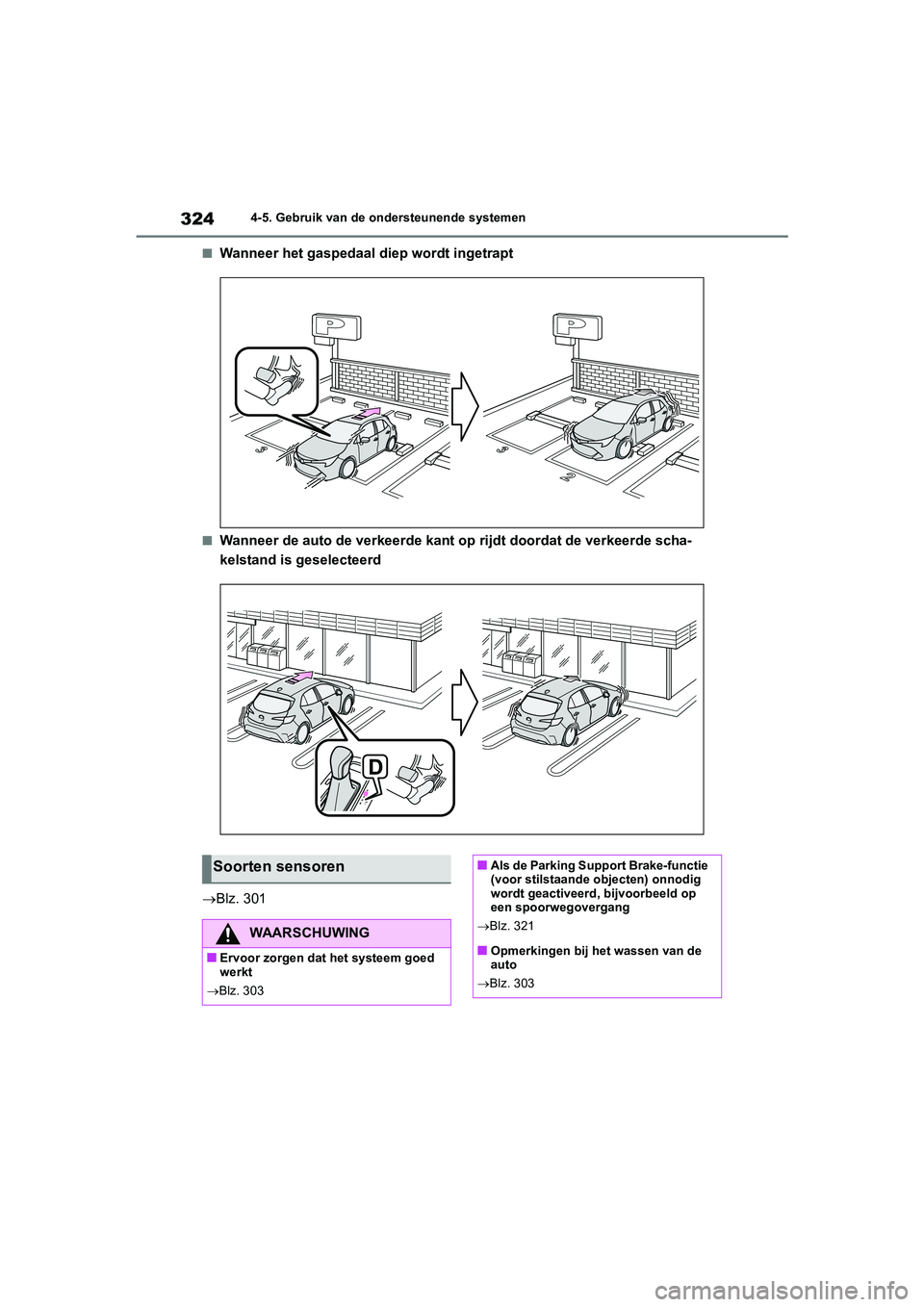

3244-5. Gebruik van de ondersteunende systemen
■Wanneer het gaspedaal diep wordt ingetrapt
■Wanneer de auto de verkeerde kant op rijdt doordat de verkeerde scha-
kelstand is geselecteerd
Blz. 301
Soorten sensoren
WAARSCHUWING
■Ervoor zorgen dat het systeem goed
werkt
Blz. 303
■Als de Parking Support Brake-functie
(voor stilstaande objecten) onnodig
wordt geactiveerd, bijvoorbeeld op
een spoorwegovergang
Blz. 321
■Opmerkingen bij het wassen van de
auto
Blz. 303
COROLLA (TMUK)_OM_Europe_OM12Q83E_1_2201.book Page 324 Wednesday, October 20, 2021 10:58 AM
