TOYOTA COROLLA HATCHBACK 2022 Kasutusjuhend (in Estonian)

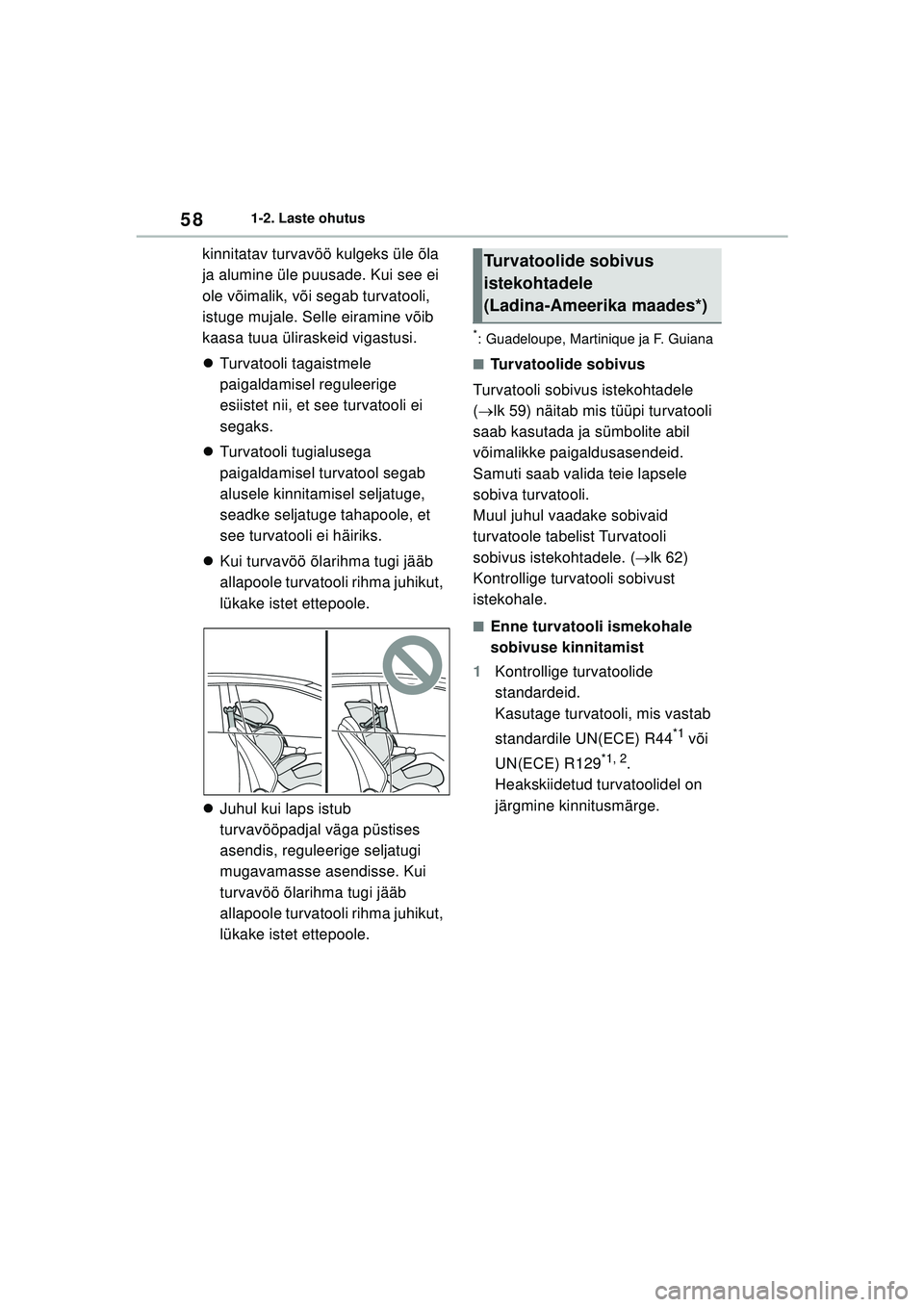

581-2. Laste ohutus
kinnitatav turvavöö kulgeks üle õla
ja alumine üle puusade. Kui see ei
ole võimalik, või segab turvatooli,
istuge mujale. Selle eiramine võib
kaasa tuua üliraskeid vigastusi.
Turvatooli tagaistmele
paigaldamisel reguleerige
esiistet nii, et see turvatooli ei
segaks.
 Turvatooli tugialusega
paigaldamisel turvatool segab
alusele kinnitamisel seljatuge,
seadke seljatuge tahapoole, et
see turvatooli ei häiriks.
 Kui turvavöö õlarihma tugi jääb
allapoole turvatooli rihma juhikut,
lükake istet ettepoole.
 Juhul kui laps istub
turvavööpadjal väga püstises
asendis, reguleerige seljatugi
mugavamasse asendisse. Kui
turvavöö õlarihma tugi jääb
allapoole turvatooli rihma juhikut,
lükake istet ettepoole.
*: Guadeloupe, Martinique ja F. Guiana
■Turvatoolide sobivus
Turvatooli sobivus istekohtadele
(  lk 59) näitab mis tüüpi turvatooli
saab kasutada ja sümbolite abil
võimalikke paigaldusasendeid.
Samuti saab valida teie lapsele
sobiva turvatooli.
Muul juhul vaadake sobivaid
turvatoole tabelist Turvatooli
sobivus istekohtadele. ( lk 62)
Kontrollige turvatooli sobivust
istekohale.
■Enne turvatooli ismekohale
sobivuse kinnitamist
1 Kontrollige turvatoolide
standardeid.
Kasutage turvatooli, mis vastab
standardile UN(ECE) R44
*1 või
UN(ECE) R129
*1, 2.
Heakskiidetud turvatoolidel on
järgmine kinnitusmärge.
Turvatoolide sobivus
istekohtadele
(Ladina-Ameerika maades*)
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 58 Friday, November 26, 2021 6:36 AM

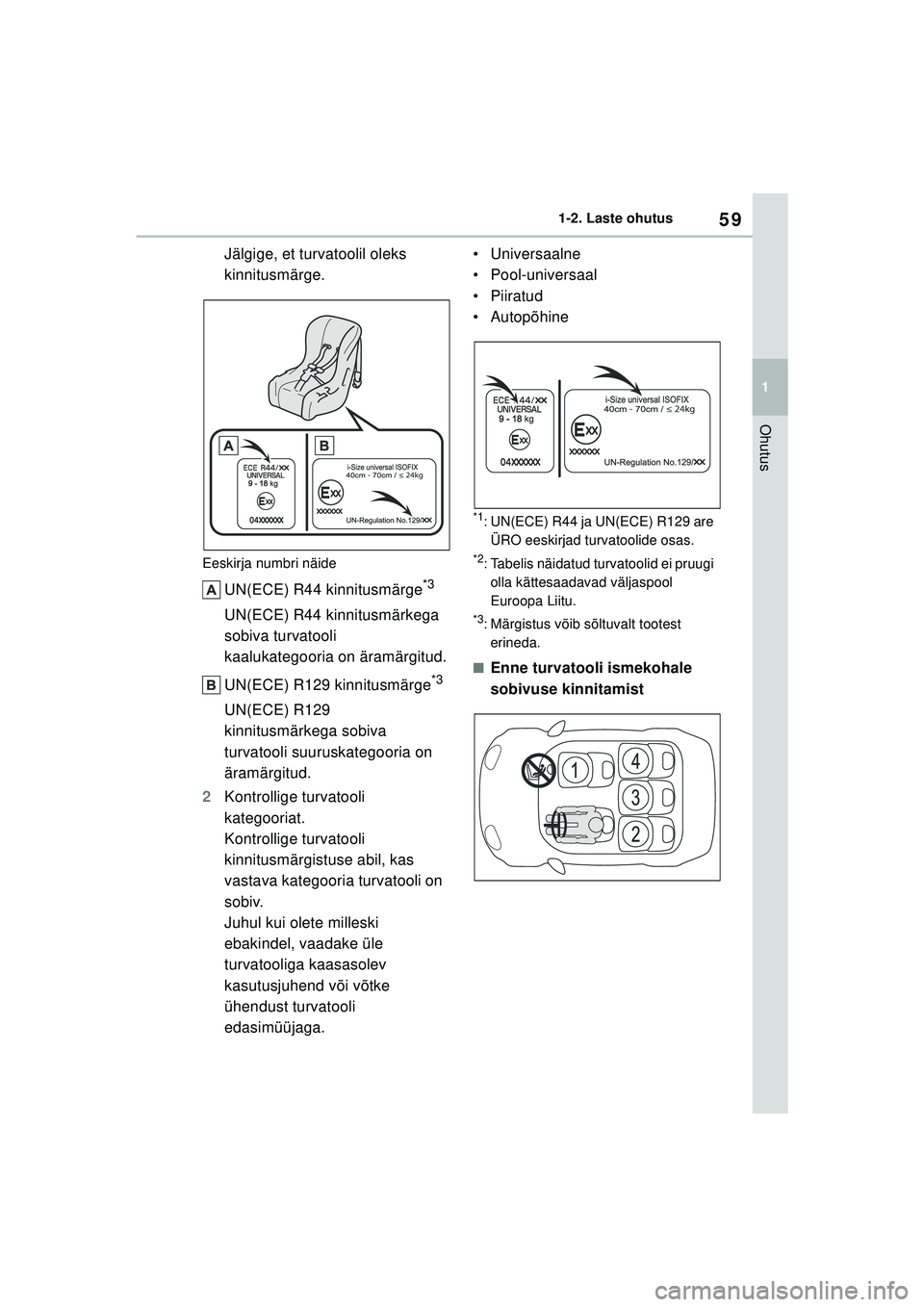

59
1
1-2. Laste ohutus
Ohutus
Jälgige, et turvatoolil oleks
kinnitusmärge.
Eeskirja numbri näide
UN(ECE) R44 kinnitusmärge*3
UN(ECE) R44 kinnitusmärkega
sobiva turvatooli
kaalukategooria on äramärgitud.
UN(ECE) R129 kinnitusmärge
*3
UN(ECE) R129
kinnitusmärkega sobiva
turvatooli suuruskategooria on
äramärgitud.
2 Kontrollige turvatooli
kategooriat.
Kontrollige turvatooli
kinnitusmärgistuse abil, kas
vastava kategooria turvatooli on
sobiv.
Juhul kui olete milleski
ebakindel, vaadake üle
turvatooliga kaasasolev
kasutusjuhend või võtke
ühendust turvatooli
edasimüüjaga. • Universaalne
• Pool-universaal
•Piiratud
• Autopõhine
*1: UN(ECE) R44 ja UN(ECE) R129 are
ÜRO eeskirjad turvatoolide osas.
*2: Tabelis näidatud turvatoolid ei pruugi olla kättesaadavad väljaspool
Euroopa Liitu.
*3: Märgistus võib sõltuvalt tootest erineda.
■Enne turvatooli ismekohale
sobivuse kinnitamist
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 59 Friday, November 26, 2021 6:36 AM

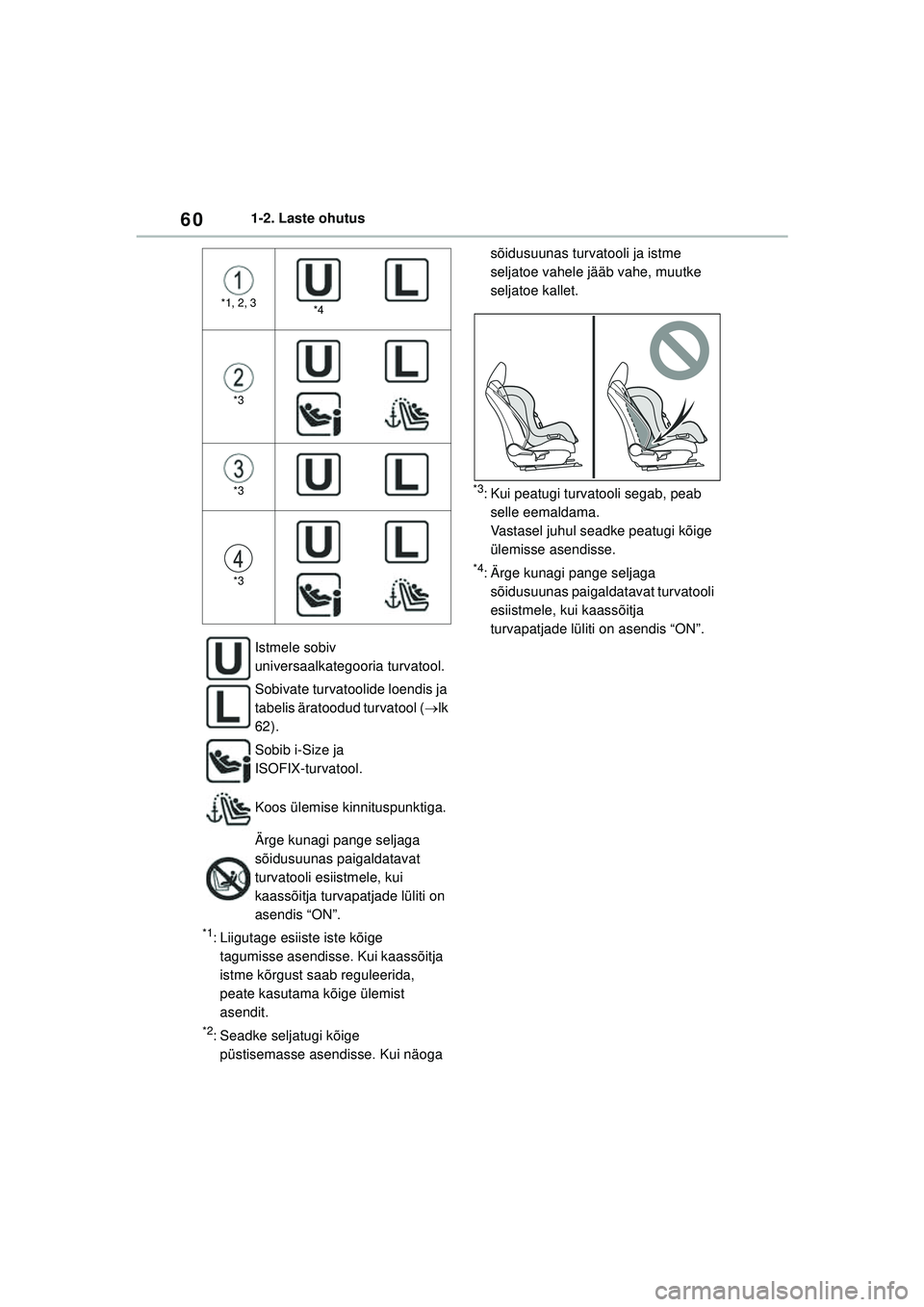

601-2. Laste ohutus
*1: Liigutage esiiste iste kõige tagumisse asendisse. Kui kaassõitja
istme kõrgust saab reguleerida,
peate kasutama kõige ülemist
asendit.
*2: Seadke seljatugi kõige püstisemasse asendisse. Kui näoga sõidusuunas turvatooli ja istme
seljatoe vahele jääb vahe, muutke
seljatoe kallet.
*3: Kui peatugi turvatooli segab, peab
selle eemaldama.
Vastasel juhul seadke peatugi kõige
ülemisse asendisse.
*4: Ärge kunagi pange seljaga sõidusuunas paigaldatavat turvatooli
esiistmele, kui kaassõitja
turvapatjade lüliti on asendis “ON”.
*1, 2, 3*4
*3
*3
*3
Istmele sobiv
universaalkategooria turvatool.
Sobivate turvatoolide loendis ja
tabelis äratoodud turvatool ( lk
62 ).
Sobib i-Size ja
ISOFIX-turvatool.
Koos ülemise kinnituspunktiga.
Ärge kunagi pange seljaga
sõidusuunas paigaldatavat
turvatooli esiistmele, kui
kaassõitja turvapatjade lüliti on
asendis “ON”.
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 60 Friday, November 26, 2021 6:36 AM

61
1
1-2. Laste ohutus
Ohutus

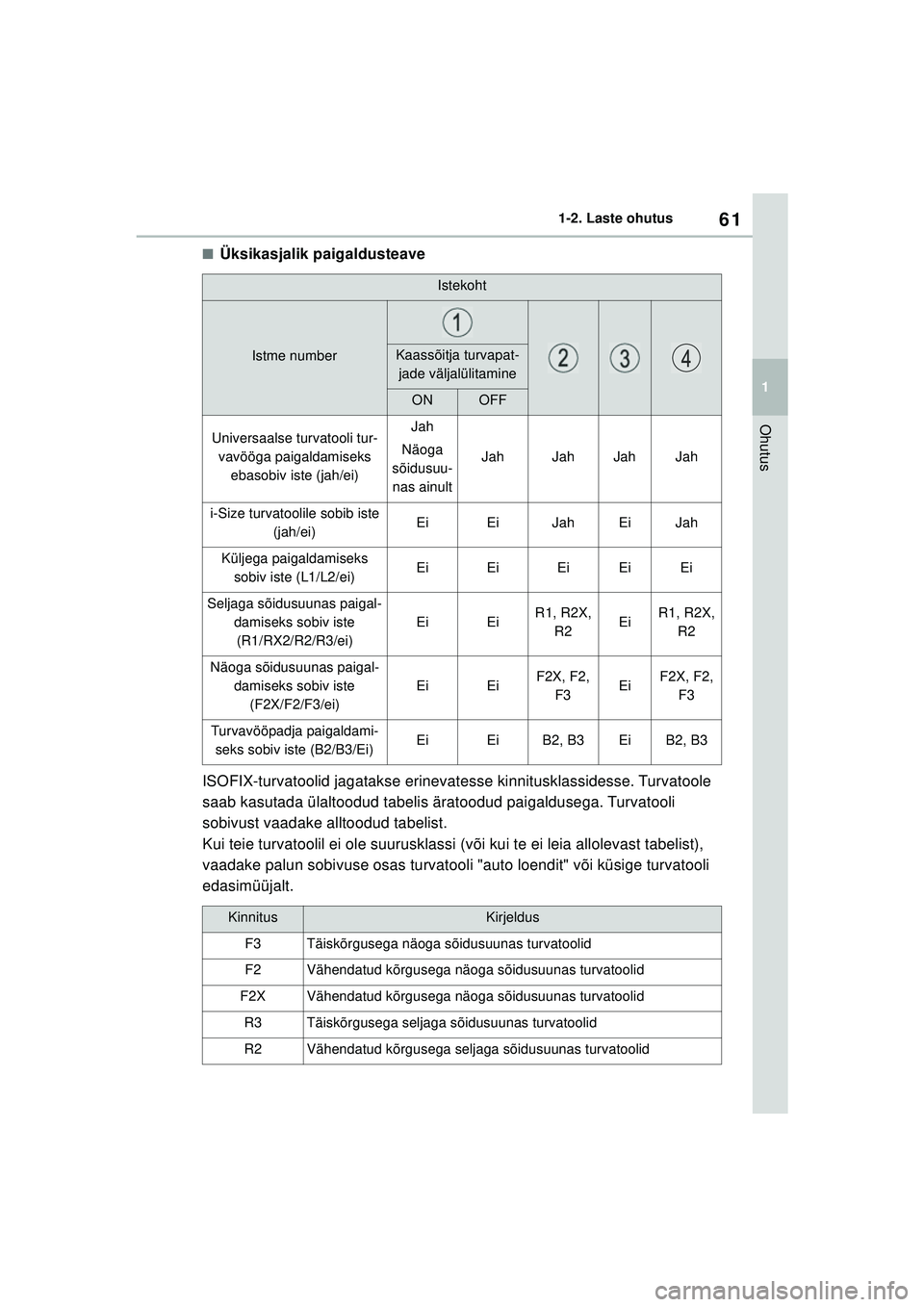

■Üksikasjalik paigaldusteave
ISOFIX-turvatoolid jagatakse erinevatesse kinnitusklassidesse. Turvatoole
saab kasutada ülaltoodud tabelis äratoodud paigaldusega. Turvatooli
sobivust vaadake alltoodud tabelist.
Kui teie turvatoolil ei ole suurusklassi (või kui te ei leia allolevast tabelist),
vaadake palun sobivuse osas turvatooli "auto loendit" või küsige turvatooli
edasimüüjalt.
Istekoht
Istme numberKaassõitja turvapat- jade väljalülitamine
ONOFF
Universaalse turvatooli tur- vavööga paigaldamiseks ebasobiv iste (jah/ei)Jah
Näoga
sõidusuu- nas ainult
JahJahJahJah
i-Size turvatoolile sobib iste (jah/ei)EiEiJahEiJah
Küljega paigaldamiseks sobiv iste (L1/L2/ei)EiEiEiEiEi
Seljaga sõidusuunas paigal- damiseks sobiv iste (R1/RX2/R2/R3/ei)
EiEiR1, R2X, R2EiR1, R2X, R2
Näoga sõidusuunas paigal- damiseks sobiv iste (F2X/F2/F3/ei)
EiEiF2X, F2, F3EiF2X, F2, F3
Turvavööpadja paigaldami-seks sobiv iste (B2/B3/Ei)EiEiB2, B3EiB2, B3
KinnitusKirjeldus
F3Täiskõrgusega näoga sõidusuunas turvatoolid
F2Vähendatud kõrgusega näoga sõidusuunas turvatoolid
F2XVähendatud kõrgusega näoga sõidusuunas turvatoolid
R3Täiskõrgusega seljaga sõidusuunas turvatoolid
R2Vähendatud kõrgusega seljaga sõidusuunas turvatoolid
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 61 Friday, November 26, 2021 6:36 AM

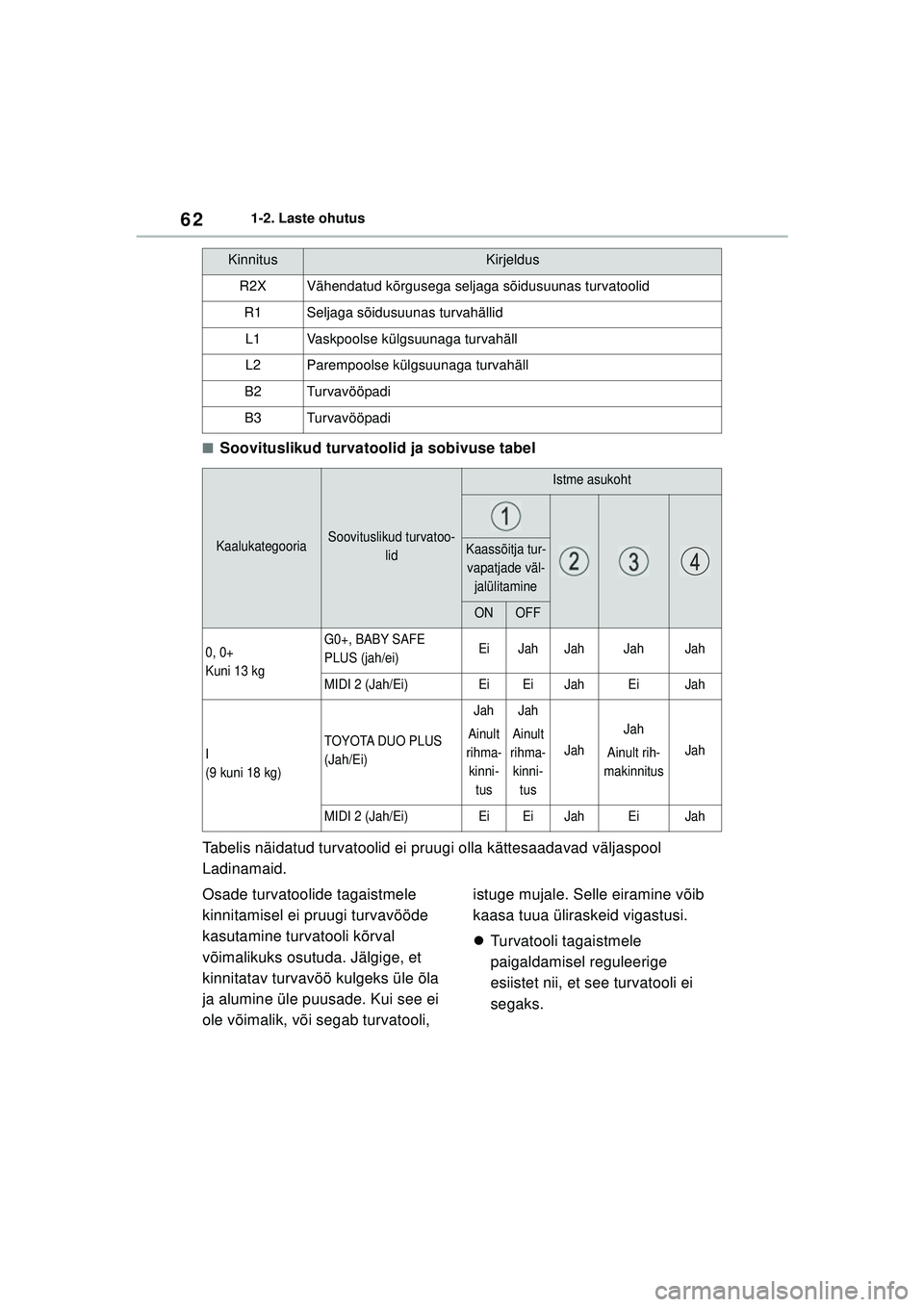

621-2. Laste ohutus
■Soovituslikud turvatoolid ja sobivuse tabel
Tabelis näidatud turvatoolid ei pruugi olla kättesaadavad väljaspool
Ladinamaid.
Osade turvatoolide tagaistmele
kinnitamisel ei pruugi turvavööde
kasutamine turvatooli kõrval
võimalikuks osutuda. Jälgige, et
kinnitatav turvavöö kulgeks üle õla
ja alumine üle puusade. Kui see ei
ole võimalik, või segab turvatooli, istuge mujale. Selle eiramine võib
kaasa tuua üliraskeid vigastusi.

Turvatooli tagaistmele
paigaldamisel reguleerige
esiistet nii, et see turvatooli ei
segaks.
R2XVähendatud kõrgusega seljaga sõidusuunas turvatoolid
R1Seljaga sõidusuunas turvahällid
L1Vaskpoolse külgsuunaga turvahäll
L2Parempoolse külgsuunaga turvahäll
B2Turvavööpadi
B3Turvavööpadi
KaalukategooriaSoovituslikud turvatoo-
lid
Istme asukoht
Kaassõitja tur-vapatjade väl- jalülitamine
ONOFF
0, 0+
Kuni 13 kgG0+, BABY SAFE
PLUS (jah/ei)EiJahJahJahJah
MIDI 2 (Jah/Ei)EiEiJahEiJah
I
(9 kuni 18 kg)TOYOTA DUO PLUS
(Jah/Ei)
Jah
Ainult
rihma- kinni - tusJah
Ainult
rihma- kinni- tus
Jah
Jah
Ainult rih-
makinnitus
Jah
MIDI 2 (Jah/Ei)EiEiJahEiJah
KinnitusKirjeldus
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 62 Friday, November 26, 2021 6:36 AM

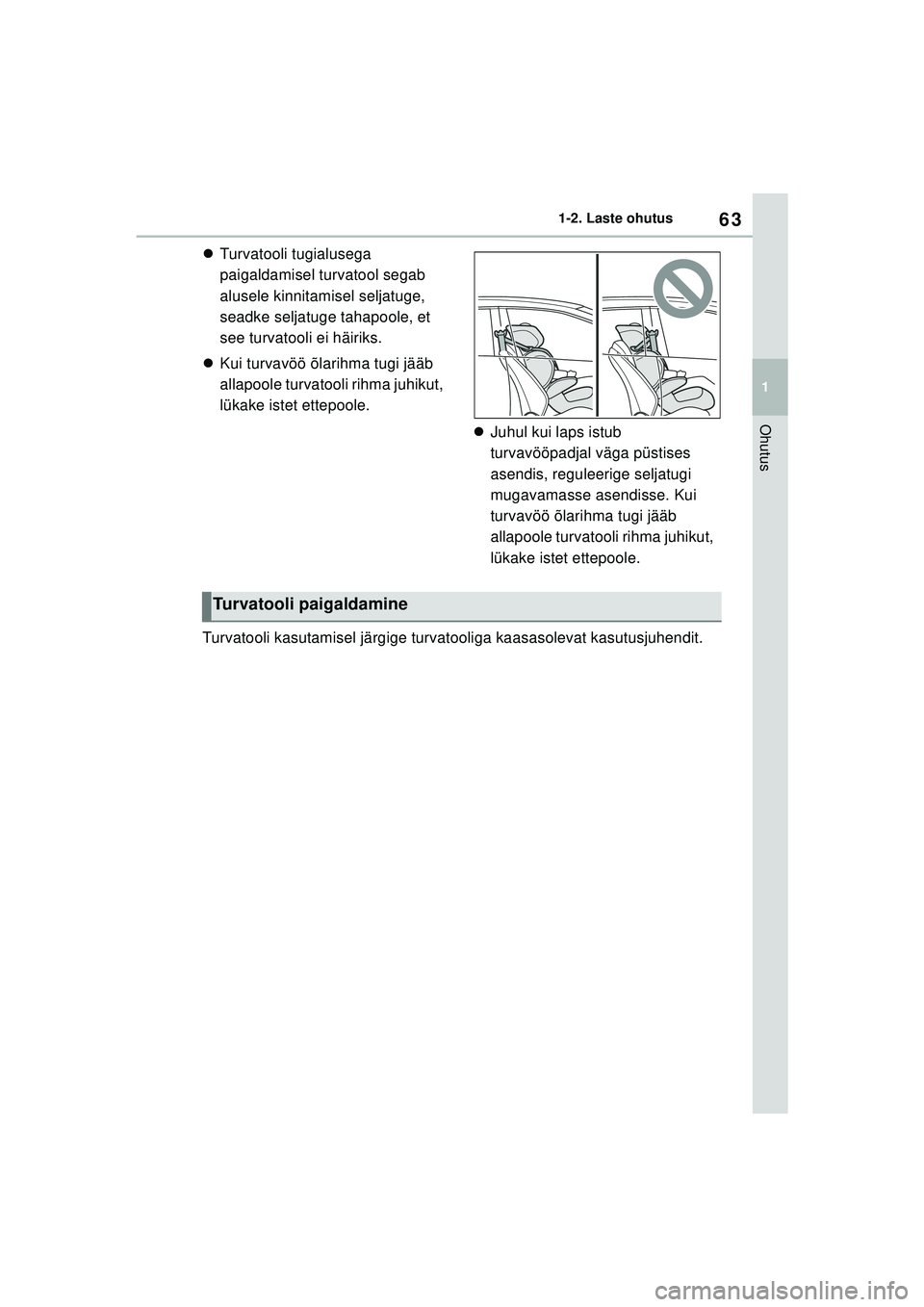

63
1
1-2. Laste ohutus
Ohutus

Turvatooli tugialusega
paigaldamisel turvatool segab
alusele kinnitamisel seljatuge,
seadke seljatuge tahapoole, et
see turvatooli ei häiriks.
 Kui turvavöö õlarihma tugi jääb
allapoole turvatooli rihma juhikut,
lükake istet ettepoole.
Juhul kui laps istub
turvavööpadjal väga püstises
asendis, reguleerige seljatugi
mugavamasse asendisse. Kui
turvavöö õlarihma tugi jääb
allapoole turvatooli rihma juhikut,
lükake istet ettepoole.
Turvatooli kasutamisel järgige turvatooliga kaasasolevat kasutusjuhendit.
Turvatooli paigaldamine
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 63 Friday, November 26, 2021 6:36 AM

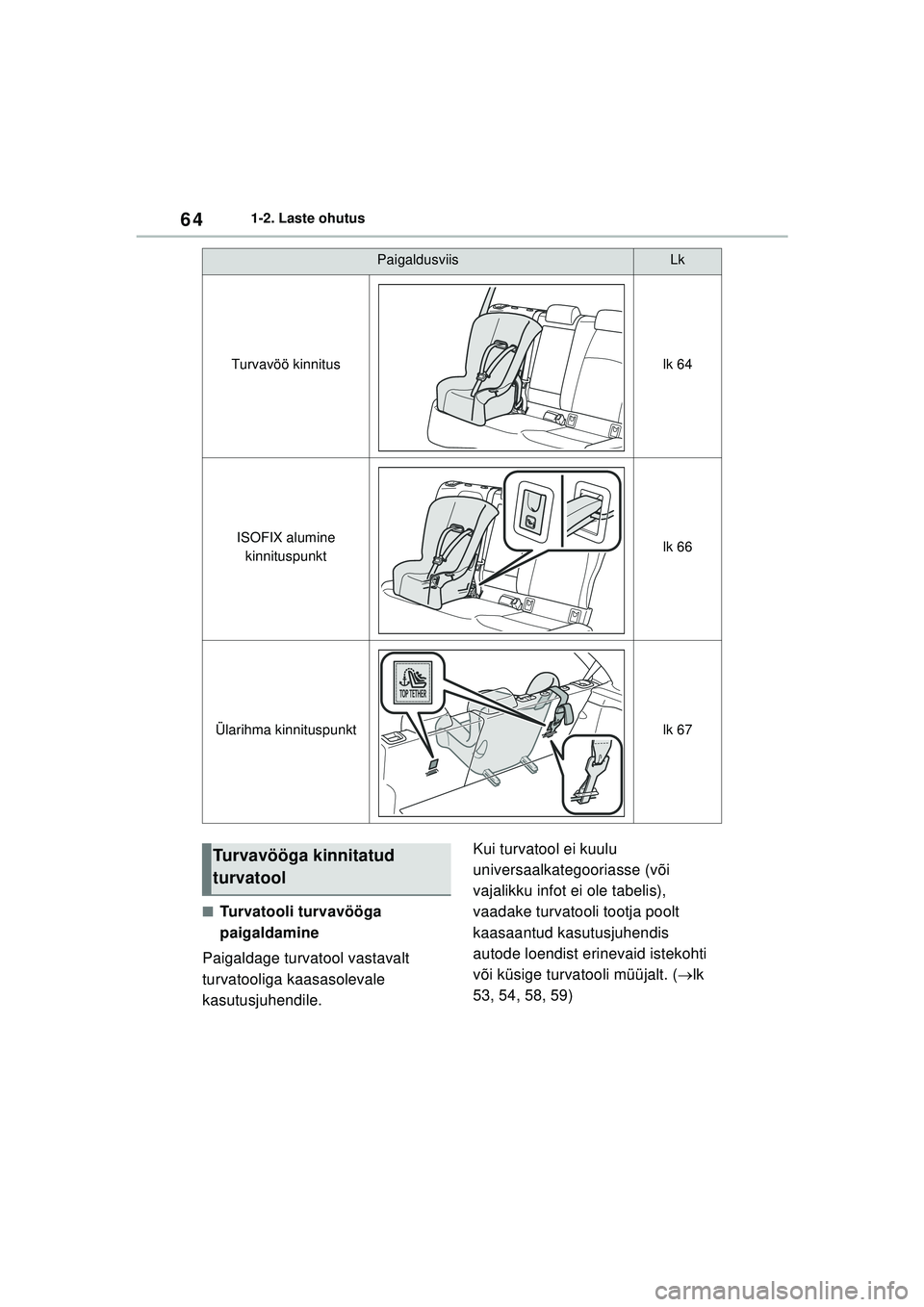

641-2. Laste ohutus
■Turvatooli turvavööga
paigaldamine
Paigaldage turvatool vastavalt
turvatooliga kaasasolevale
kasutusjuhendile. Kui turvatool ei kuulu
universaalkategooriasse (või
vajalikku infot ei ole tabelis),
vaadake turvatooli tootja poolt
kaasaantud kasutusjuhendis
autode loendist erinevaid istekohti
või küsige turvatooli müüjalt. (
lk
53, 54, 58, 59)
PaigaldusviisLk
Turvavöö kinnituslk 64
ISOFIX alumine kinnituspunktlk 66
Ülarihma kinnituspunktlk 67
Turvavööga kinnitatud
turvatool
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 64 Friday, November 26, 2021 6:36 AM

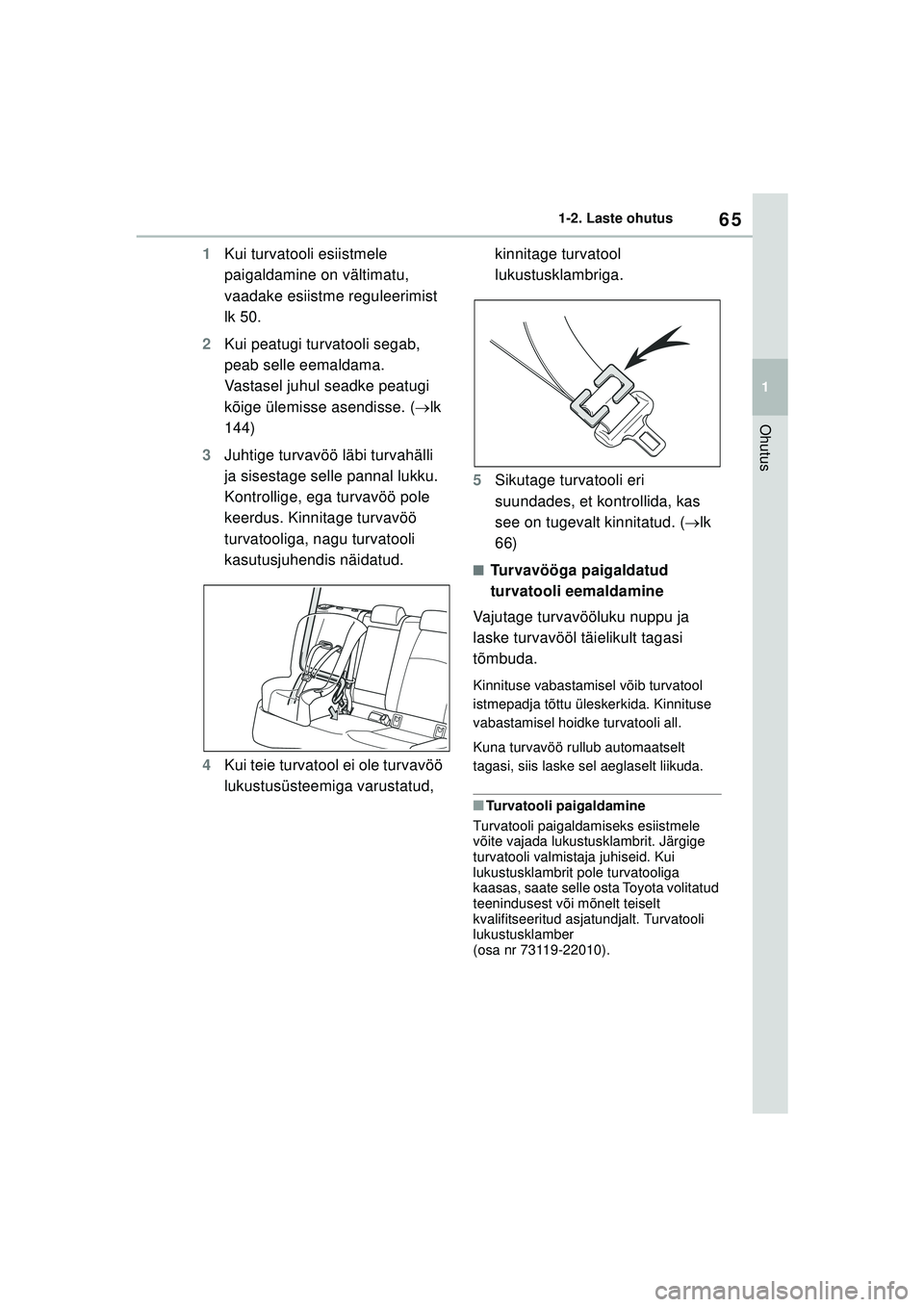

65
1
1-2. Laste ohutus
Ohutus
1
Kui turvatooli esiistmele
paigaldamine on vältimatu,
vaadake esiistme reguleerimist
lk 50.
2 Kui peatugi turvatooli segab,
peab selle eemaldama.
Vastasel juhul seadke peatugi
kõige ülemisse asendisse. ( lk
144)
3 Juhtige turvavöö läbi turvahälli
ja sisestage selle pannal lukku.
Kontrollige, ega turvavöö pole
keerdus. Kinnitage turvavöö
turvatooliga, nagu turvatooli
kasutusjuhendis näidatud.
4 Kui teie turvatool ei ole turvavöö
lukustusüsteemiga varustatud, kinnitage turvatool
lukustusklambriga.
5 Sikutage turvatooli eri
suundades, et kontrollida, kas
see on tugevalt kinnitatud. ( lk
66)
■Turvavööga paigaldatud
turvatooli eemaldamine
Vajutage turvavööluku nuppu ja
laske turvavööl täielikult tagasi
tõmbuda.
Kinnituse vabastamisel võib turvatool
istmepadja tõttu üleskerkida. Kinnituse
vabastamisel hoidke turvatooli all.
Kuna turvavöö rullub automaatselt
tagasi, siis laske sel aeglaselt liikuda.
■Turvatooli paigaldamine
Turvatooli paigaldamiseks esiistmele
võite vajada lukustusklambrit. Järgige
turvatooli valmistaja juhiseid. Kui
lukustusklambrit pole turvatooliga
kaasas, saate selle osta Toyota volitatud
teenindusest või mõnelt teiselt
kvalifitseeritud asjatundjalt. Turvatooli
lukustusklamber
(osa nr 73119-22010).
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 65 Friday, November 26, 2021 6:36 AM

661-2. Laste ohutus
■ISOFIX alumised
kinnituspunktid
(ISOFIX-turvatool)
ISOFIX-kinnitused on tagaistmete
välimistel istekohtadel. (Kinnituste
asukohti tähistavad seljatugedel
olevad märgised.)
■ISOFIX-kinnitused
Paigaldage turvatool vastavalt
turvatooliga kaasasolevale
kasutusjuhendile.
Kui turvatool ei kuulu
universaalkategooriasse (või
vajalikku infot ei ole tabelis),
vaadake turvatooli tootja poolt
kaasaantud kasutusjuhendis
autode loendist erinevaid istekohti
või küsige turvatooli müüjalt. ( lk
53, 54, 58, 59)
1 Kui peatugi turvatooli segab,
peab selle eemaldama.
Vastasel juhul seadke peatugi
kõige ülemisse asendisse. ( lk
144)
2 Eemaldage kinnituste katted ja
paigaldage turvatool istmele.
HOIATUS
■Turvatooli paigaldamine
Pöörake tähelepanu järgmistele
ohutusabinõudele.
Selle eiramine võib kaasa tuua
üliraskeid vigastusi.
●Ärge laske lastel turvavööga
mängida. Kui laps mähib turvavöö
ümber oma kaela, võib ta lämbuda
või väga tõsiselt viga saada, sest
turvavööd ei pruugi olla võimalik
rohkem välja tõmmata.
Hädaolukorras, kui turvavööd ei
õnnestu muul viisil vabastada,
tuleks see läbi lõigata.
●Kontrollige, kas turvavöö on
lukustatud ega ole keerdus.
●Sikutage turvatooli eri suundades,
et kontrollida, kas see on tugevalt
kinnitatud.
●Ärge kunagi reguleerige istet, m illel
on turvatool.
●Kontrollige alati turvavööpadja
kasutamisel, kas turvavöö õlarihm
kulgeb üle lapse õla keskosa.
Turvavöö ei tohi toetuda kaelale
ega ka õlast allapoole vajuda,
●Järgige turvatooli paigaldamisel
kõiki selle valmistaja juhiseid.
ISOFIX alumise
kinnituspunktiga kinnitatud
turvatool
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 66 Friday, November 26, 2021 6:36 AM

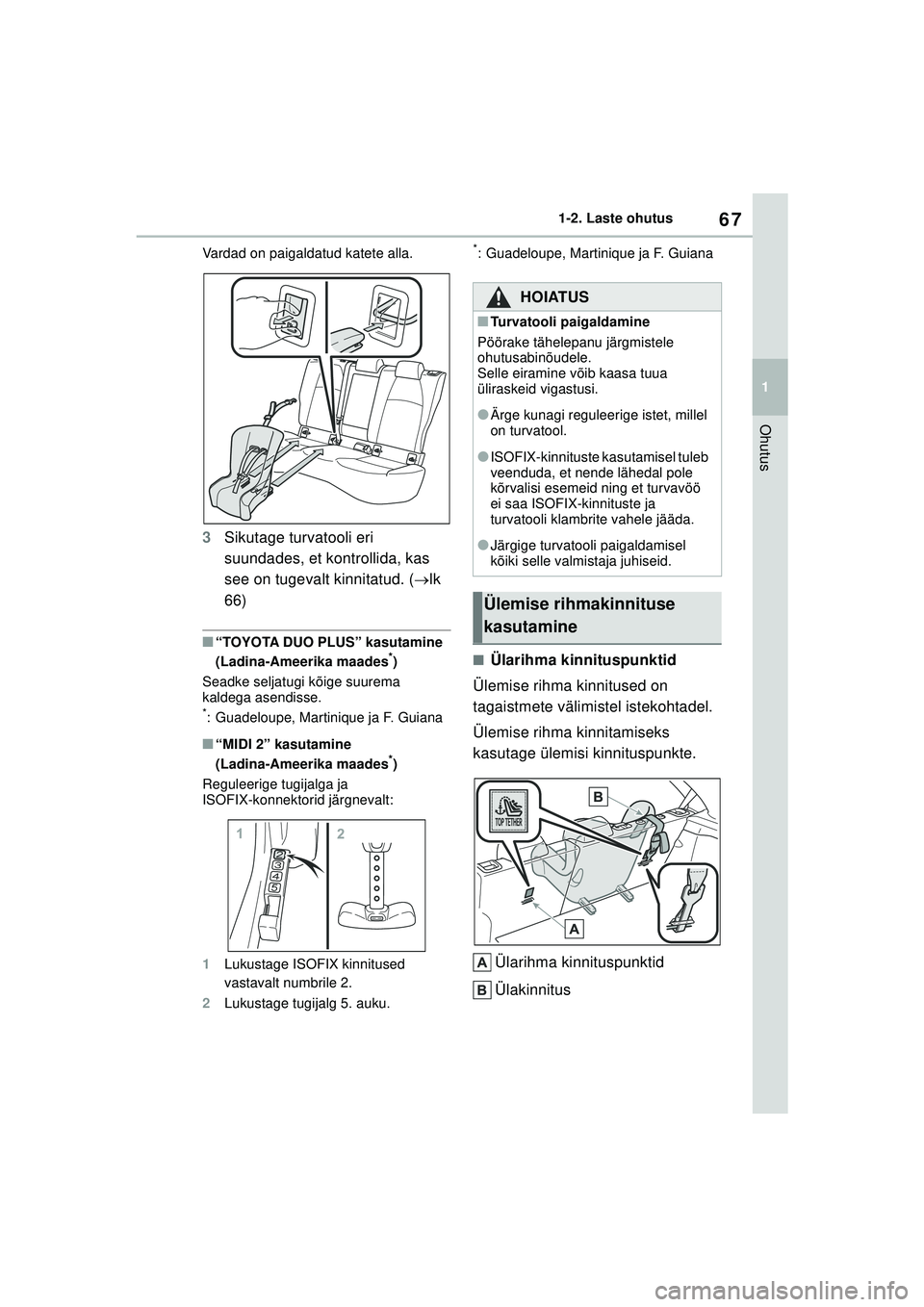

67
1
1-2. Laste ohutus
Ohutus
Vardad on paigaldatud katete alla.
3
Sikutage turvatooli eri
suundades, et kontrollida, kas
see on tugevalt kinnitatud. ( lk
66)
■“TOYOTA DUO PLUS” kasutamine
(Ladina-Ameerika maades*)
Seadke seljatugi kõige suurema
kaldega asendisse.
*: Guadeloupe, Martinique ja F. Guiana
■“MIDI 2” kasutamine
(Ladina-Ameerika maades*)
Reguleerige tugijalga ja
ISOFIX-konnektorid järgnevalt:
1 Lukustage ISOFIX kinnitused
vastavalt numbrile 2.
2 Lukustage tugijalg 5. auku.
*: Guadeloupe, Martinique ja F. Guiana
■Ülarihma kinnituspunktid
Ülemise rihma kinnitused on
tagaistmete välimistel istekohtadel.
Ülemise rihma kinnitamiseks
kasutage ülemisi kinnituspunkte.
Ülarihma kinnituspunktid
Ülakinnitus
HOIATUS
■Turvatooli paigaldamine
Pöörake tähelepanu järgmistele
ohutusabinõudele.
Selle eiramine võib kaasa tuua
üliraskeid vigastusi.
●Ärge kunagi reguleerige istet, millel
on turvatool.
●ISOFIX-kinnituste kasutamisel tuleb
veenduda, et nende lähedal pole
kõrvalisi esemeid ning et turvavöö
ei saa ISOFIX-kinnituste ja
turvatooli klambrite vahele jääda.
●Järgige turvatooli paigaldamisel
kõiki selle valmistaja juhiseid.
Ülemise rihmakinnituse
kasutamine
COROLLA (TMUK)_OM_Europe_OM12Q83EE_1_2201.book Page 67 Friday, November 26, 2021 6:36 AM
