TOYOTA COROLLA HATCHBACK 2022 Manuale de Empleo (in Spanish)

39
1
1-1. Para un uso seguro
Por seguridad y protección

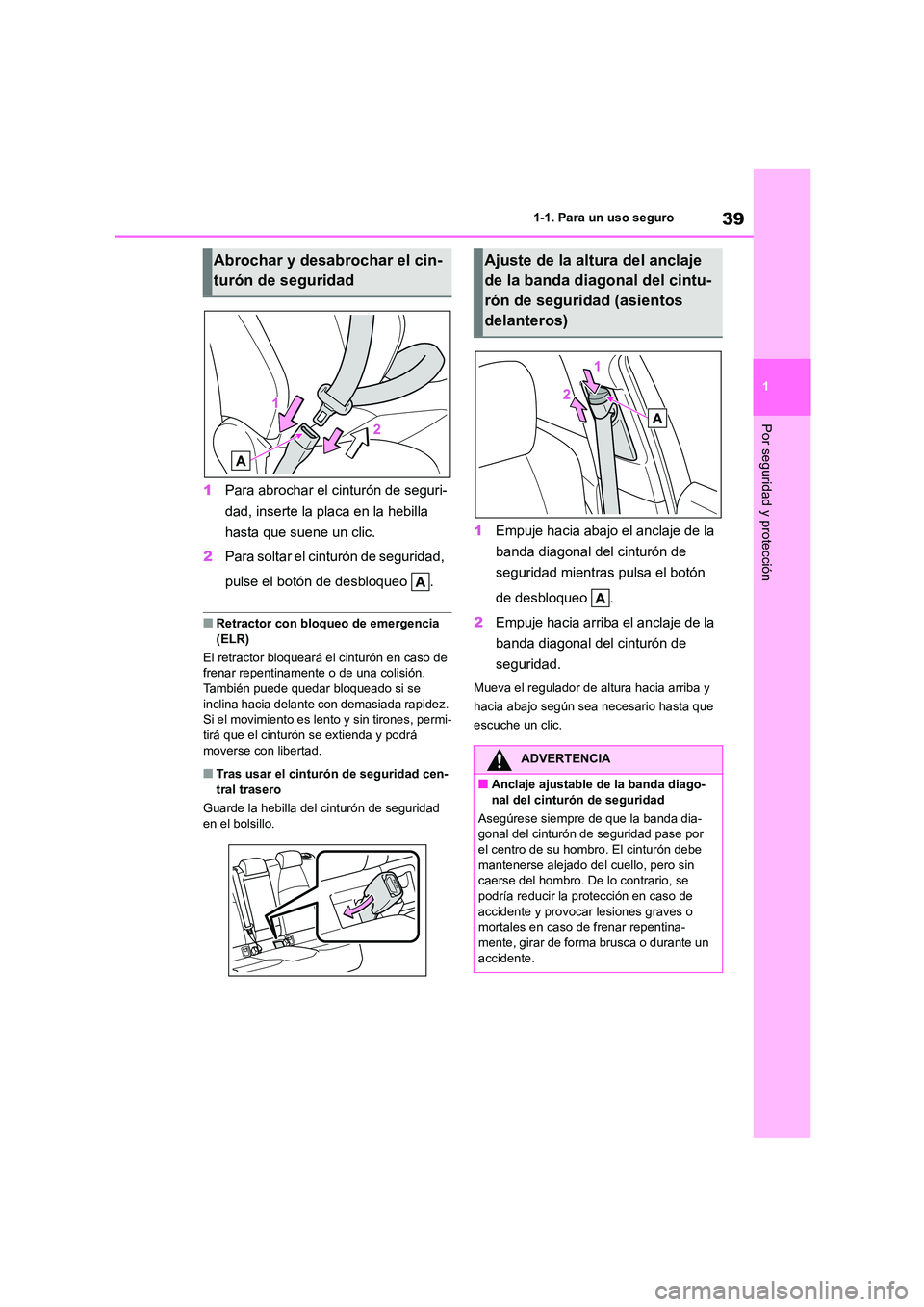

1 Para abrochar el cinturón de seguri-
dad, inserte la placa en la hebilla
hasta que suene un clic.
2 Para soltar el cinturón de seguridad,
pulse el botón de desbloqueo .
■Retractor con bloqueo de emergencia (ELR)
El retractor bloqueará el cinturón en caso de
frenar repentinamente o de una colisión.
También puede quedar bloqueado si se inclina hacia delante con demasiada rapidez.
Si el movimiento es lento y sin tirones, permi-
tirá que el cinturón se extienda y podrá moverse con libertad.
■Tras usar el cinturón de seguridad cen-
tral trasero
Guarde la hebilla del cinturón de seguridad
en el bolsillo.
1 Empuje hacia abajo el anclaje de la
banda diagonal del cinturón de
seguridad mientras pulsa el botón
de desbloqueo .
2 Empuje hacia arriba el anclaje de la
banda diagonal del cinturón de
seguridad.
Mueva el regulador de altura hacia arriba y
hacia abajo según sea necesario hasta que
escuche un clic.
Abrochar y desabrochar el cin-
turón de seguridad
Ajuste de la al tura del anclaje
de la banda diagonal del cintu-
rón de seguridad (asientos
delanteros)
ADVERTENCIA
■Anclaje ajustable de la banda diago-
nal del cinturón de seguridad
Asegúrese siempre de que la banda dia-
gonal del cinturón de seguridad pase por el centro de su hombro. El cinturón debe
mantenerse alejado del cuello, pero sin
caerse del hombro. De lo contrario, se
podría reducir la protección en caso de accidente y provocar lesiones graves o
mortales en caso de frenar repentina-
mente, girar de forma brusca o durante un accidente.

401-1. Para un uso seguro

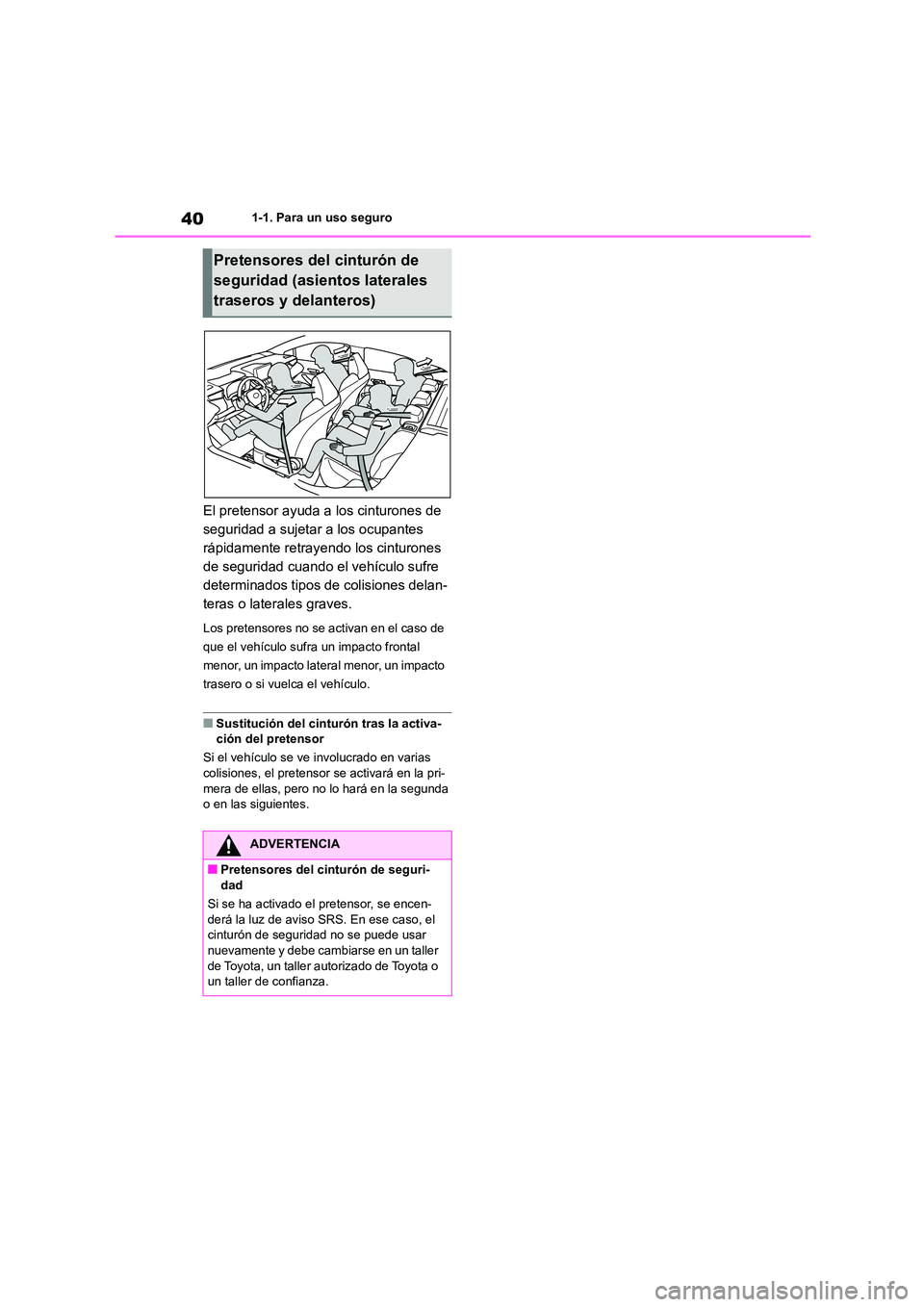

El pretensor ayuda a los cinturones de
seguridad a sujetar a los ocupantes
rápidamente retrayendo los cinturones
de seguridad cuando el vehículo sufre
determinados tipos de colisiones delan-
teras o laterales graves.
Los pretensores no se activan en el caso de
que el vehículo sufra un impacto frontal
menor, un impacto lateral menor, un impacto
trasero o si vuelca el vehículo.
■Sustitución del cinturón tras la activa- ción del pretensor
Si el vehículo se ve involucrado en varias
colisiones, el pretensor se activará en la pri-
mera de ellas, pero no lo hará en la segunda o en las siguientes.
Pretensores del cinturón de
seguridad (asientos laterales
traseros y delanteros)
ADVERTENCIA
■Pretensores del cinturón de seguri-
dad
Si se ha activado el pretensor, se encen-
derá la luz de aviso SRS. En ese caso, el cinturón de seguridad no se puede usar
nuevamente y debe cambiarse en un taller
de Toyota, un taller autorizado de Toyota o un taller de confianza.

41
1
1-1. Para un uso seguro
Por seguridad y protección

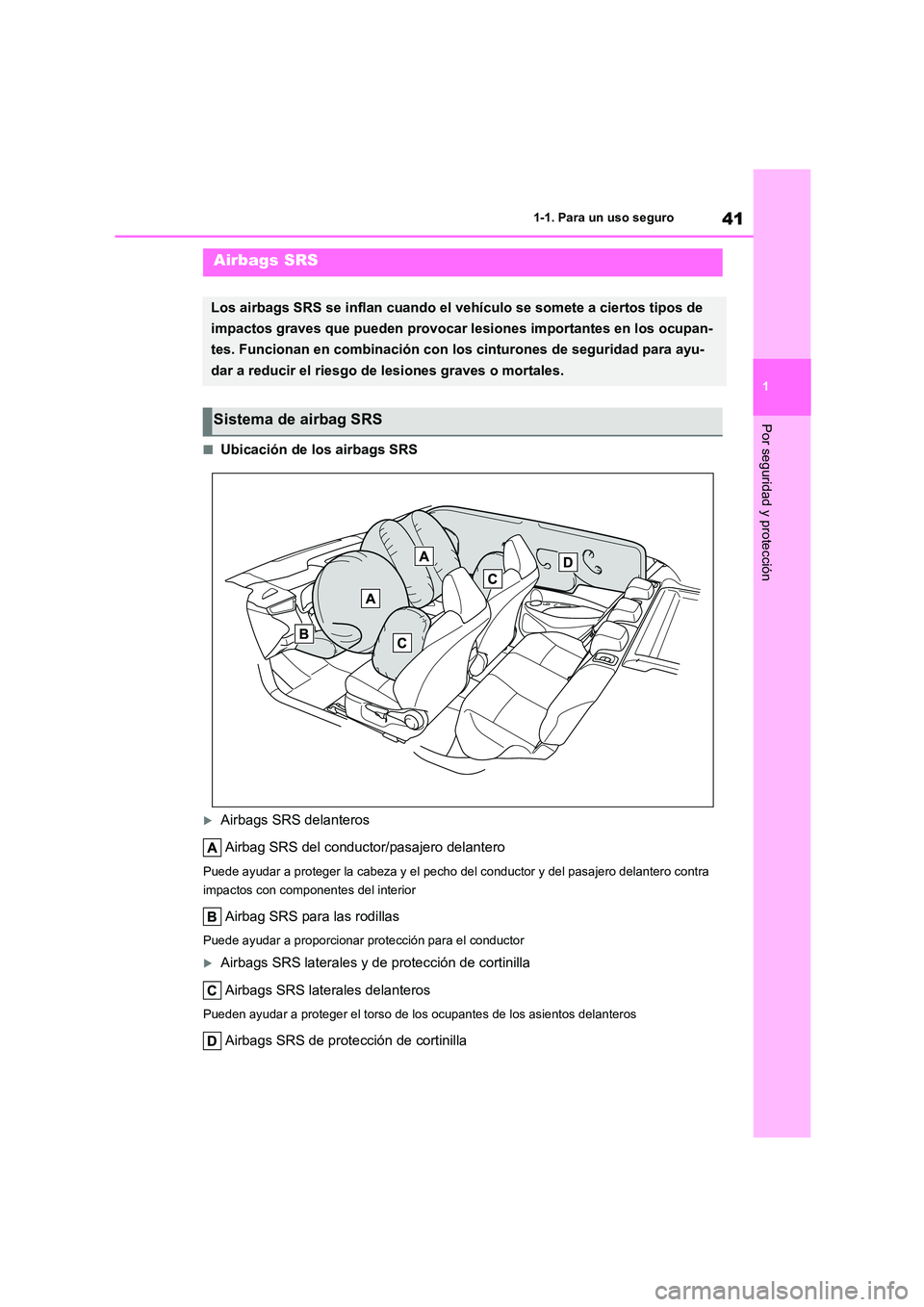

■Ubicación de los airbags SRS
Airbags SRS delanteros
Airbag SRS del conductor/pasajero delantero
Puede ayudar a proteger la cabeza y el pecho del conductor y del pasajero delantero contra
impactos con componentes del interior
Airbag SRS para las rodillas
Puede ayudar a proporcionar protección para el conductor
Airbags SRS laterales y de protección de cortinilla
Airbags SRS laterales delanteros
Pueden ayudar a proteger el torso de los ocupantes de los asientos delanteros
Airbags SRS de protección de cortinilla
Airbags SRS
Los airbags SRS se inflan cuando el vehículo se somete a ciertos tipos de
impactos graves que pueden provocar lesiones importantes en los ocupan-
tes. Funcionan en combinación con los cinturones de seguridad para ayu-
dar a reducir el riesgo de lesiones graves o mortales.
Sistema de airbag SRS

421-1. Para un uso seguro
Pueden ayudar a proteger principalmente la cabez a de los ocupantes de los asientos laterales

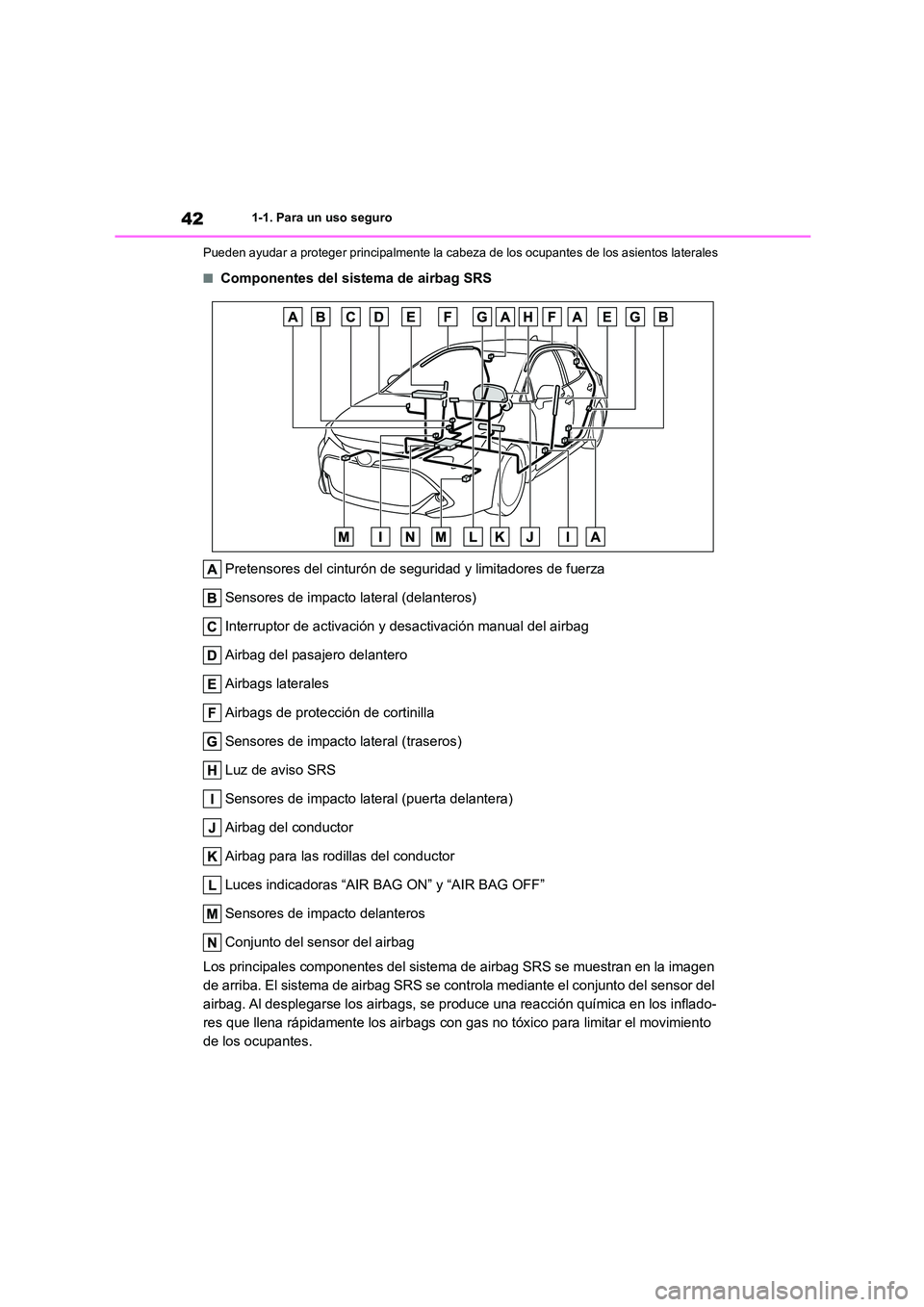

■Componentes del sistema de airbag SRS
Pretensores del cinturón de seguridad y limitadores de fuerza
Sensores de impacto lateral (delanteros)
Interruptor de activación y desactivación manual del airbag
Airbag del pasajero delantero
Airbags laterales
Airbags de protección de cortinilla
Sensores de impact o lateral (traseros)
Luz de aviso SRS
Sensores de impacto lateral (puerta delantera)
Airbag del conductor
Airbag para las rodillas del conductor
Luces indicadoras “AIR BAG ON” y “AIR BAG OFF”
Sensores de impacto delanteros
Conjunto del sensor del airbag
Los principales componentes del sistema de airbag SRS se muestran en la imagen
de arriba. El sistema de airbag SRS se controla mediante el conjunto del sensor del
airbag. Al desplegarse los airbags, se produce una reacción química en los inflado-
res que llena rápidamente los airbags con gas no tóxico para limitar el movimiento
de los ocupantes.

43
1
1-1. Para un uso seguro
Por seguridad y protección

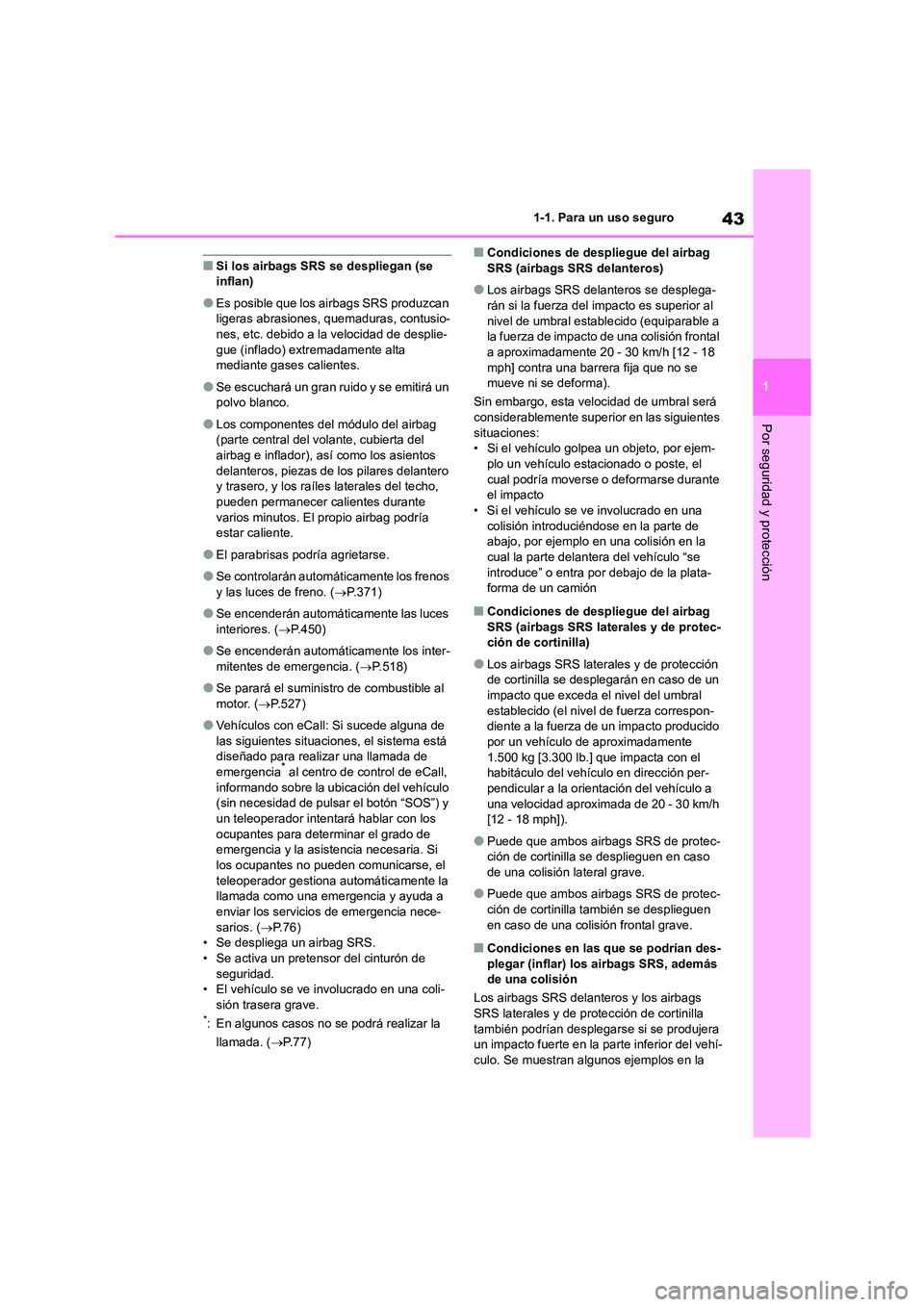

■Si los airbags SRS se despliegan (se inflan)
●Es posible que los airbags SRS produzcan ligeras abrasiones, quemaduras, contusio-
nes, etc. debido a la velocidad de desplie-
gue (inflado) extremadamente alta mediante gases calientes.
●Se escuchará un gran ruido y se emitirá un polvo blanco.
●Los componentes del módulo del airbag (parte central del volante, cubierta del
airbag e inflador), as í como los asientos
delanteros, piezas de los pilares delantero y trasero, y los raíles laterales del techo,
pueden permanecer calientes durante
varios minutos. El propio airbag podría estar caliente.
●El parabrisas podría agrietarse.
●Se controlarán automáticamente los frenos
y las luces de freno. ( P.371)
●Se encenderán automáticamente las luces
interiores. ( P.450)
●Se encenderán automáticamente los inter-
mitentes de emergencia. ( P.518)
●Se parará el suministro de combustible al
motor. ( P.527)
●Vehículos con eCall: Si sucede alguna de
las siguientes situacione s, el sistema está diseñado para realizar una llamada de
emergencia* al centro de control de eCall,
informando sobre la ubicación del vehículo (sin necesidad de pulsar el botón “SOS”) y
un teleoperador intentará hablar con los
ocupantes para determinar el grado de emergencia y la asistencia necesaria. Si
los ocupantes no pueden comunicarse, el
teleoperador gestiona automáticamente la llamada como una emergencia y ayuda a
enviar los servicios de emergencia nece-
sarios. ( P. 7 6 ) • Se despliega un airbag SRS.
• Se activa un pretensor del cinturón de
seguridad. • El vehículo se ve involucrado en una coli-
sión trasera grave.*: En algunos casos no se podrá realizar la
llamada. ( P. 7 7 )
■Condiciones de despliegue del airbag SRS (airbags SRS delanteros)
●Los airbags SRS delanteros se desplega-rán si la fuerza del impacto es superior al
nivel de umbral establ ecido (equiparable a
la fuerza de impacto de una colisión frontal a aproximadamente 20 - 30 km/h [12 - 18
mph] contra una barrera fija que no se
mueve ni se deforma).
Sin embargo, esta velocidad de umbral será considerablemente superi or en las siguientes
situaciones:
• Si el vehículo golpea un objeto, por ejem-
plo un vehículo estacionado o poste, el cual podría moverse o deformarse durante
el impacto
• Si el vehículo se ve involucrado en una colisión introduciéndose en la parte de
abajo, por ejemplo en una colisión en la
cual la parte delantera del vehículo “se introduce” o entra por debajo de la plata-
forma de un camión
■Condiciones de despliegue del airbag
SRS (airbags SRS laterales y de protec- ción de cortinilla)
●Los airbags SRS laterales y de protección de cortinilla se desplegarán en caso de un
impacto que exceda el nivel del umbral
establecido (el nivel de fuerza correspon- diente a la fuerza de un impacto producido
por un vehículo de aproximadamente
1.500 kg [3.300 lb.] que impacta con el habitáculo del vehículo en dirección per-
pendicular a la orientación del vehículo a
una velocidad aproximada de 20 - 30 km/h [12 - 18 mph]).
●Puede que ambos airbags SRS de protec-ción de cortinilla se desplieguen en caso
de una colisión lateral grave.
●Puede que ambos airbags SRS de protec-
ción de cortinilla también se desplieguen
en caso de una colisión frontal grave.
■Condiciones en las que se podrían des- plegar (inflar) los airbags SRS, además
de una colisión
Los airbags SRS delanteros y los airbags
SRS laterales y de protección de cortinilla también podrían desplegarse si se produjera
un impacto fuerte en la parte inferior del vehí-
culo. Se muestran algunos ejemplos en la

441-1. Para un uso seguro

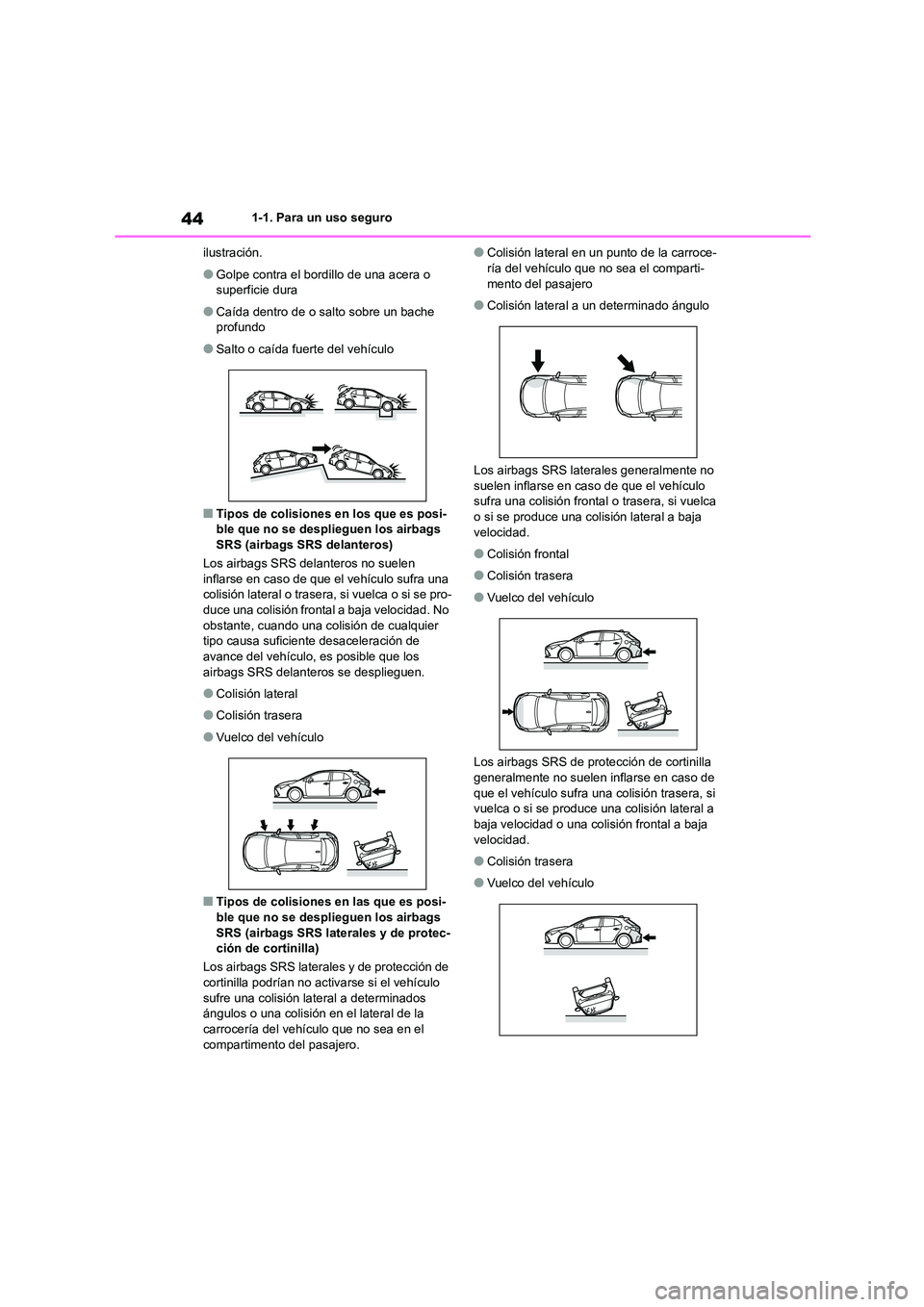

ilustración.
●Golpe contra el bordillo de una acera o
superficie dura
●Caída dentro de o salto sobre un bache
profundo
●Salto o caída fuerte del vehículo
■Tipos de colisiones en los que es posi- ble que no se desplieguen los airbags
SRS (airbags SRS delanteros)
Los airbags SRS delanteros no suelen
inflarse en caso de que el vehículo sufra una colisión lateral o trasera, si vuelca o si se pro-
duce una colisión frontal a baja velocidad. No
obstante, cuando una colisión de cualquier tipo causa suficiente desaceleración de
avance del vehículo, es posible que los
airbags SRS delanteros se desplieguen.
●Colisión lateral
●Colisión trasera
●Vuelco del vehículo
■Tipos de colisiones en las que es posi-
ble que no se desplieguen los airbags SRS (airbags SRS laterales y de protec-
ción de cortinilla)
Los airbags SRS laterales y de protección de
cortinilla podrían no activarse si el vehículo sufre una colisión lateral a determinados
ángulos o una colisión en el lateral de la
carrocería del vehículo que no sea en el compartimento del pasajero.
●Colisión lateral en un punto de la carroce-ría del vehículo que no sea el comparti-
mento del pasajero
●Colisión lateral a un determinado ángulo
Los airbags SRS laterales generalmente no
suelen inflarse en caso de que el vehículo sufra una colisión frontal o trasera, si vuelca
o si se produce una colisión lateral a baja
velocidad.
●Colisión frontal
●Colisión trasera
●Vuelco del vehículo
Los airbags SRS de protección de cortinilla
generalmente no suelen inflarse en caso de que el vehículo sufra una colisión trasera, si
vuelca o si se produce una colisión lateral a
baja velocidad o una colisión frontal a baja velocidad.
●Colisión trasera
●Vuelco del vehículo

45
1
1-1. Para un uso seguro
Por seguridad y protección

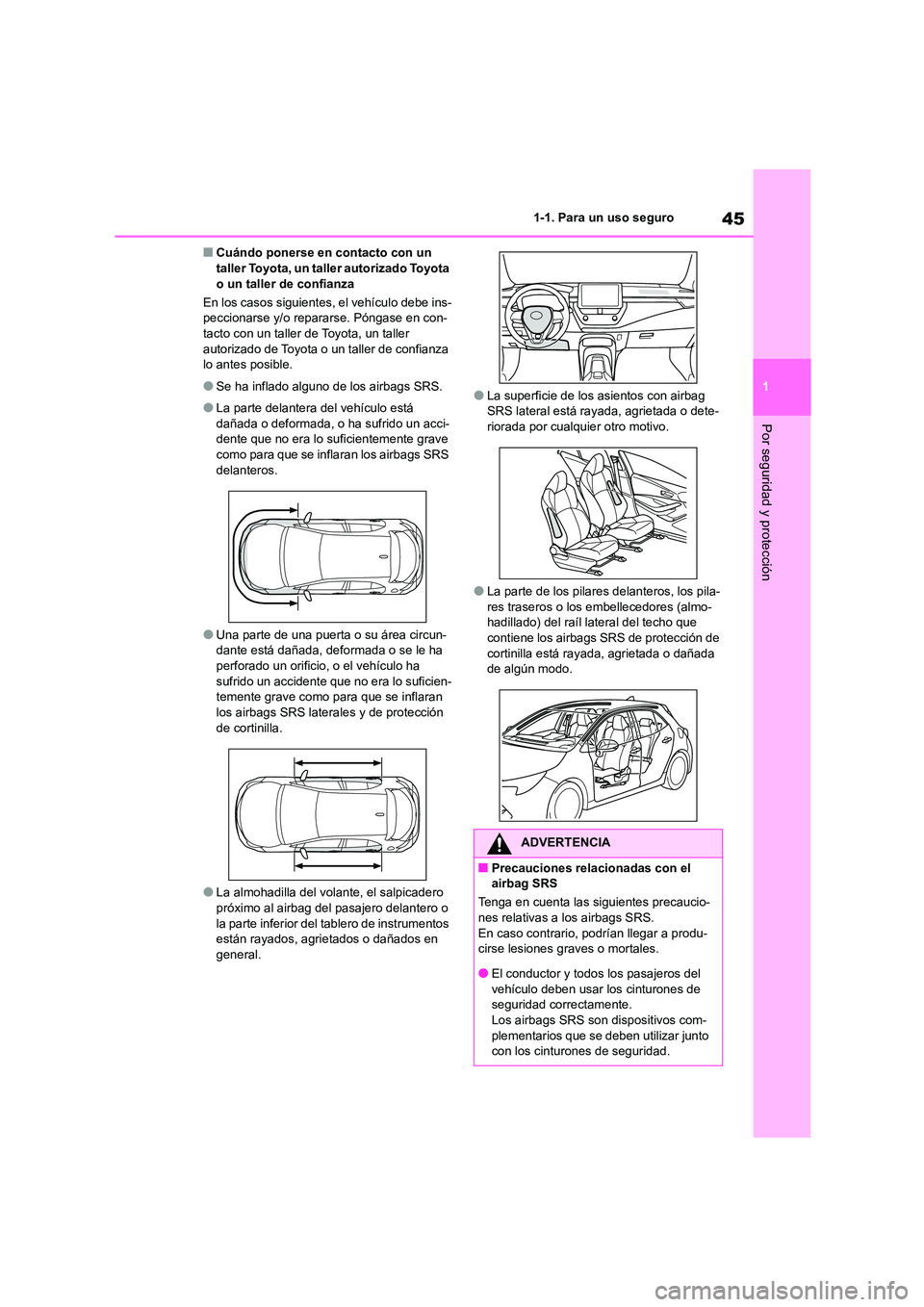

■Cuándo ponerse en contacto con un taller Toyota, un taller autorizado Toyota
o un taller de confianza
En los casos siguientes, el vehículo debe ins-
peccionarse y/o repararse. Póngase en con- tacto con un taller de Toyota, un taller
autorizado de Toyota o un taller de confianza
lo antes posible.
●Se ha inflado alguno de los airbags SRS.
●La parte delantera del vehículo está
dañada o deformada, o ha sufrido un acci-
dente que no era lo suficientemente grave
como para que se inflaran los airbags SRS delanteros.
●Una parte de una puerta o su área circun-dante está dañada, deformada o se le ha
perforado un orificio, o el vehículo ha
sufrido un accidente que no era lo suficien- temente grave como para que se inflaran
los airbags SRS laterales y de protección
de cortinilla.
●La almohadilla del volante, el salpicadero
próximo al airbag del pasajero delantero o la parte inferior del tablero de instrumentos
están rayados, agrietados o dañados en
general.
●La superficie de los asientos con airbag SRS lateral está rayada, agrietada o dete-
riorada por cualquier otro motivo.
●La parte de los pilares delanteros, los pila- res traseros o los embellecedores (almo-
hadillado) del raíl lateral del techo que
contiene los airbags SRS de protección de cortinilla está rayada, agrietada o dañada
de algún modo.
ADVERTENCIA
■Precauciones relacionadas con el
airbag SRS
Tenga en cuenta las siguientes precaucio- nes relativas a los airbags SRS.
En caso contrario, podrían llegar a produ-
cirse lesiones graves o mortales.
●El conductor y todos los pasajeros del
vehículo deben usar los cinturones de
seguridad correctamente. Los airbags SRS son dispositivos com-
plementarios que se deben utilizar junto
con los cinturones de seguridad.

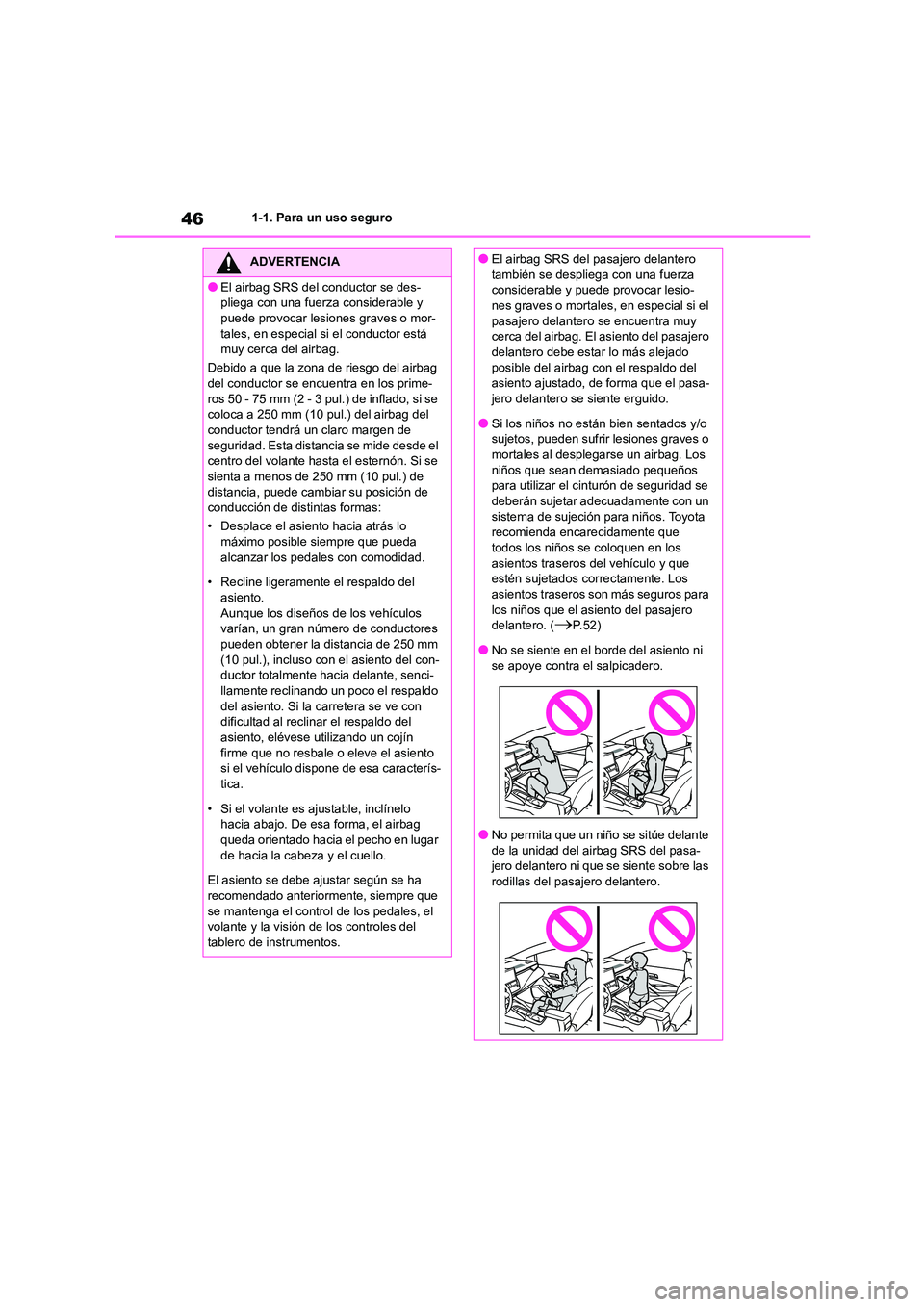

461-1. Para un uso seguro
ADVERTENCIA
●El airbag SRS del conductor se des-
pliega con una fuerza considerable y
puede provocar lesiones graves o mor- tales, en especial si el conductor está
muy cerca del airbag.
Debido a que la zona de riesgo del airbag
del conductor se encuentra en los prime- ros 50 - 75 mm (2 - 3 pul.) de inflado, si se
coloca a 250 mm (10 pul.) del airbag del
conductor tendrá un claro margen de seguridad. Esta distancia se mide desde el
centro del volante hasta el esternón. Si se
sienta a menos de 250 mm (10 pul.) de distancia, puede cambiar su posición de
conducción de distintas formas:
• Desplace el asiento hacia atrás lo
máximo posible siempre que pueda alcanzar los pedales con comodidad.
• Recline ligeramente el respaldo del
asiento. Aunque los diseños de los vehículos
varían, un gran número de conductores
pueden obtener la distancia de 250 mm (10 pul.), incluso con el asiento del con-
ductor totalmente hacia delante, senci-
llamente reclinando un poco el respaldo
del asiento. Si la carretera se ve con dificultad al reclin ar el respaldo del
asiento, elévese utilizando un cojín
firme que no resbale o eleve el asiento si el vehículo dispone de esa caracterís-
tica.
• Si el volante es ajustable, inclínelo hacia abajo. De esa forma, el airbag
queda orientado hacia el pecho en lugar
de hacia la cabeza y el cuello.
El asiento se debe ajustar según se ha
recomendado anteriormente, siempre que
se mantenga el control de los pedales, el volante y la visión de los controles del
tablero de instrumentos.
●El airbag SRS del pasajero delantero
también se despliega con una fuerza
considerable y puede provocar lesio- nes graves o mortales , en especial si el
pasajero delantero se encuentra muy
cerca del airbag. El asiento del pasajero delantero debe estar lo más alejado
posible del airbag c on el respaldo del
asiento ajustado, de forma que el pasa- jero delantero se siente erguido.
●Si los niños no están bien sentados y/o
sujetos, pueden sufrir lesiones graves o
mortales al desplegarse un airbag. Los niños que sean demasiado pequeños
para utilizar el cinturón de seguridad se
deberán sujetar adecuadamente con un sistema de sujeción para niños. Toyota
recomienda encarecidamente que
todos los niños se coloquen en los asientos traseros del vehículo y que
estén sujetados correctamente. Los
asientos traseros son más seguros para los niños que el asiento del pasajero
delantero. (P.52)
●No se siente en el borde del asiento ni se apoye contra el salpicadero.
●No permita que un niño se sitúe delante de la unidad del airbag SRS del pasa-
jero delantero ni que se siente sobre las
rodillas del pasajero delantero.

47
1

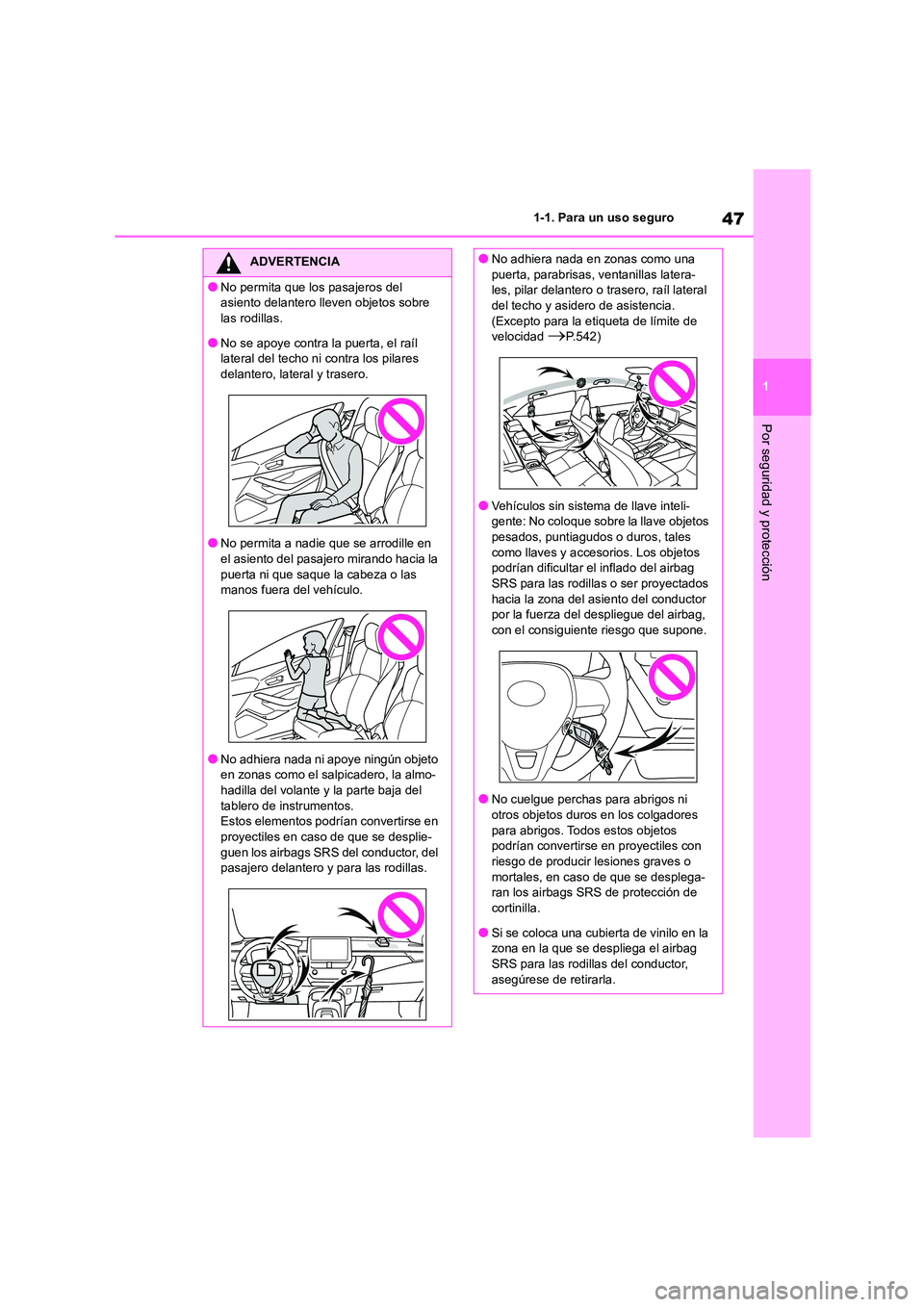

1-1. Para un uso seguro
Por seguridad y protección
ADVERTENCIA
●No permita que los pasajeros del
asiento delantero lleven objetos sobre
las rodillas.
●No se apoye contra la puerta, el raíl
lateral del techo ni contra los pilares
delantero, lateral y trasero.
●No permita a nadie que se arrodille en
el asiento del pasajero mirando hacia la puerta ni que saque la cabeza o las
manos fuera del vehículo.
●No adhiera nada ni apoye ningún objeto en zonas como el salpicadero, la almo-
hadilla del volante y la parte baja del
tablero de instrumentos. Estos elementos podrían convertirse en
proyectiles en caso de que se desplie-
guen los airbags SRS del conductor, del pasajero delantero y para las rodillas.
●No adhiera nada en zonas como una
puerta, parabrisas, ventanillas latera-
les, pilar delantero o trasero, raíl lateral del techo y asidero de asistencia.
(Excepto para la etiqueta de límite de
velocidad P.542)
●Vehículos sin sistema de llave inteli-
gente: No coloque sobre la llave objetos
pesados, puntiagudos o duros, tales como llaves y accesorios. Los objetos
podrían dificultar el inflado del airbag
SRS para las rodillas o ser proyectados hacia la zona del asiento del conductor
por la fuerza del despliegue del airbag,
con el consiguien te riesgo que supone.
●No cuelgue perchas para abrigos ni
otros objetos duros en los colgadores para abrigos. Todos estos objetos
podrían convertirse en proyectiles con
riesgo de producir lesiones graves o mortales, en caso de que se desplega-
ran los airbags SRS de protección de
cortinilla.
●Si se coloca una cubierta de vinilo en la
zona en la que se despliega el airbag
SRS para las rodillas del conductor, asegúrese de retirarla.

481-1. Para un uso seguro
ADVERTENCIA
●No utilice accesorios para los asientos
que tapen las zonas donde se inflan los
airbags SRS laterales, ya que podrían interferir con el inflado de los airbags
SRS. Estos accesorios pueden impedir
que los airbags laterales se activen correctamente, pueden deshabilitar el
sistema o bien pueden ocasionar que
los airbags laterales se inflen de forma accidental, con resultado de lesiones
graves o mortales.
●No golpee ni aplique niveles significati- vos de fuerza en la zona alrededor de
los componentes del airbag SRS o las
puertas delanteras. Si lo hace, podría provocar que los
airbags SRS funcionen incorrecta-
mente.
●No toque ningún componente inmedia-
tamente después de que se desplie-
guen (inflen) los airbags SRS, ya que pueden estar calientes.
●Si es difícil respirar después de que los
airbags SRS se hayan desplegado, abra una puerta o ventanilla para que
entre aire fresco o salga del vehículo
siempre que no implique ningún peligro.
Lávese lo antes posible para eliminar los residuos y evitar así que la piel se
irrite.
●Si las zonas que albergan los airbags SRS, como pueden ser la almohadilla
del volante y los embellecedores de los
pilares delantero y trasero, están daña- das o agrietadas, lleve su vehículo a un
taller de Toyota, un taller autorizado de
Toyota o un taller de confianza para que las sustituyan.
■Modificación y desecho de los com-
ponentes del sistema de airbag SRS
No deseche el vehículo ni realice ninguna
de las siguientes m odificaciones sin con- sultar a su taller de Toyota, un taller autori-
zado de Toyota o un taller de confianza.
Los airbags SRS podrían funcionar inco- rrectamente o desplegarse (inflarse) de
forma accidental, con el consiguiente
riesgo de lesiones graves o mortales.
●Instalación, desmontaje, desarme y reparación de airbags SRS
●Reparaciones, modificaciones, desmon-
taje o sustitución del volante, tablero de instrumentos, salpicadero, asientos o
tapicería de los asientos, pilares delan-
tero, lateral y trasero, raíles laterales del techo, paneles de la puerta delantera,
guarniciones de la puerta delantera o
altavoces de la puerta delantera
●Modificaciones al panel de la puerta
delantera (como perforar un orificio)
●Reparaciones o modificaciones del guardabarros delantero, parachoques
delantero o lateral del compartimento
del ocupante
●Instalación de un protector de la rejilla
(defensas delanteras, barra contra can-
guros, etc.), quitanieves o tornos
●Modificaciones en el sistema de sus-
pensión del vehículo
●Instalación de dispos itivos electrónicos tales como radios bidireccionales móvi-
les (transmisor de RF) y reproductores
de CD
