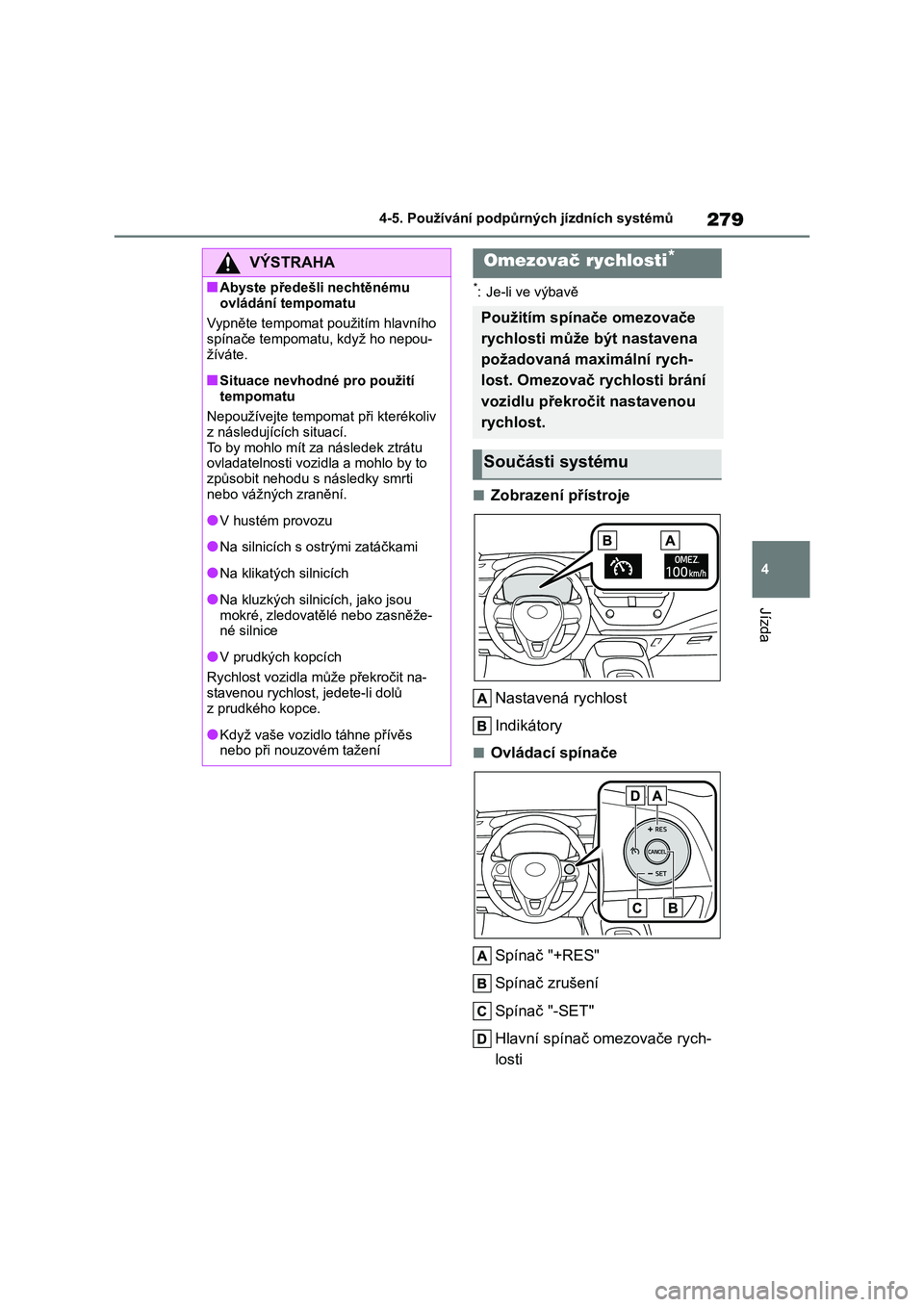

TOYOTA COROLLA HATCHBACK 2022 Návod na použití (in Czech)

279
4
4-5. Používání podpůrných jízdních systémů
Jízda
*: Je-li ve výbavě
■Zobrazení přístroje
Nastavená rychlost
Indikátory
■Ovládací spínače
Spínač "+RES"
Spínač zrušení
Spínač "-SET"
Hlavní spínač omezovače rych-
losti
VÝSTRAHA
■Abyste předešli nechtěnému
ovládání tempomatu
Vypněte tempomat použitím hlavního spínače tempomat u, když ho nepou-
žíváte.
■Situace nevhodné pro použití
tempomatu
Nepoužívejte tempomat při kterékoliv
z následujících situací. To by mohlo mít za následek ztrátu
ovladatelnosti vozidla a mohlo by to
způsobit nehodu s následky smrti nebo vážných zranění.
●V hustém provozu
●Na silnicích s o strými zatáčkami
●Na klikatých silnicích
●Na kluzkých silnicích, jako jsou mokré, zledovatě lé nebo zasněže-
né silnice
●V prudkých kopcích
Rychlost vozidla může překročit na-
stavenou rychlost, jedete-li dolů z prudkého kopce.
●Když vaše vozidlo táhne přívěs nebo při nouzovém tažení
Omezovač rychlosti*
Použitím spínače omezovače
rychlosti může být nastavena
požadovaná maximální rych-
lost. Omezovač rychlosti brání
vozidlu překročit nastavenou
rychlost.
Součásti systému

2804-5. Používání podpůrných jízdních systémů

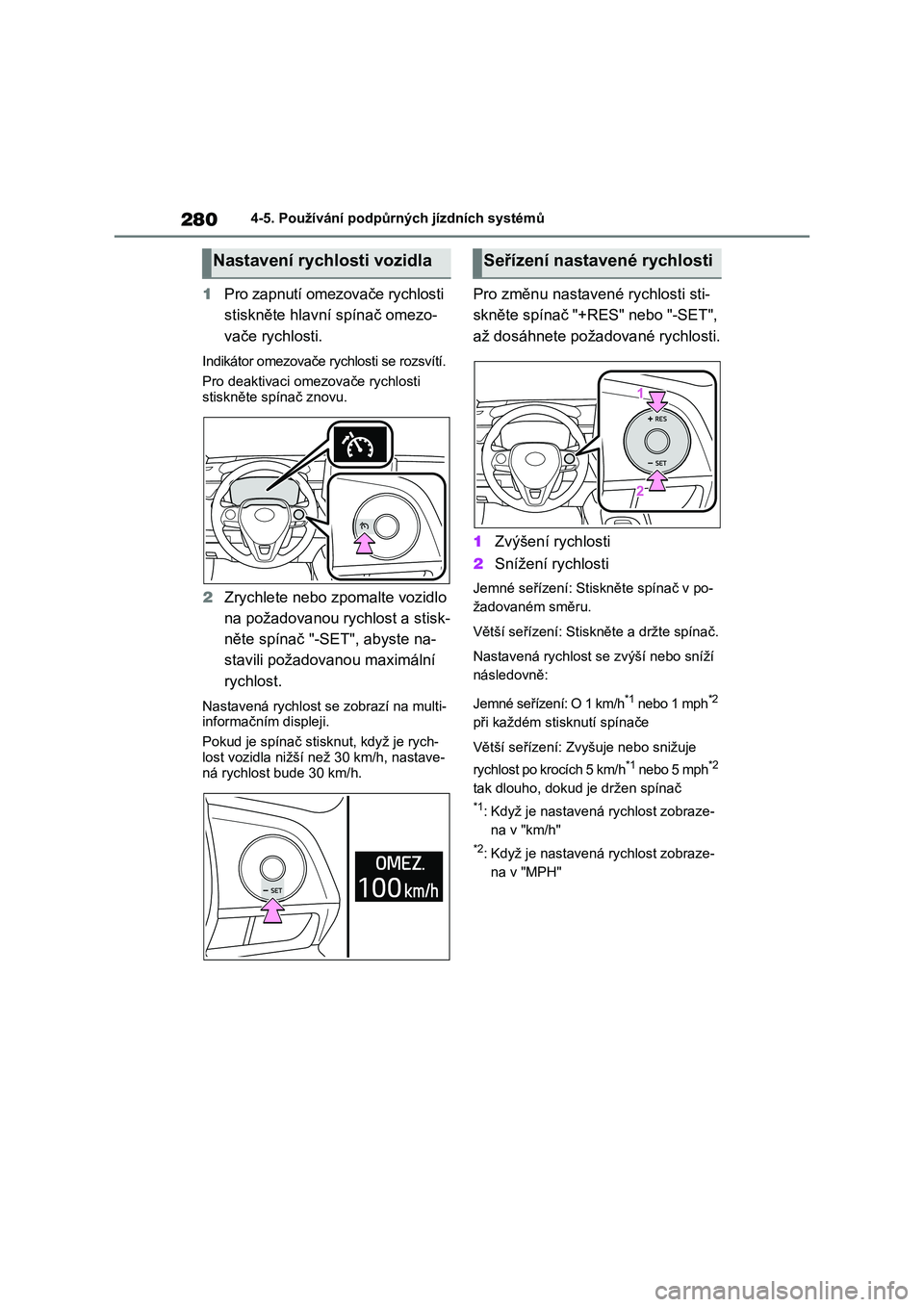

1Pro zapnutí omezovače rychlosti
stiskněte hlavní spínač omezo-
vače rychlosti.
Indikátor omezovače rychlosti se rozsvítí.
Pro deaktivaci ome zovače rychlosti
stiskněte sp ínač znovu.
2Zrychlete nebo zpomalte vozidlo
na požadovanou rychlost a stisk-
něte spínač "-SET", abyste na-
stavili požadovanou maximální
rychlost.
Nastavená rychlost se zobrazí na multi-
informačním displeji.
Pokud je spínač stisknut, když je rych-
lost vozidla nižší než 30 km/h, nastave-
ná rychlost bude 30 km/h.
Pro změnu nastavené rychlosti sti-
skněte spínač "+RES" nebo "-SET",
až dosáhnete požad ované rychlosti.
1 Zvýšení rychlosti
2 Snížení rychlosti
Jemné seřízení: Stiskněte spínač v po-
žadovaném směru.
Větší seřízení: Stisk něte a držte spínač.
Nastavená rychlost se zvýší nebo sníží
následovně:
Jemné seřízení: O 1 km/h*1 nebo 1 mph*2
při každém stisknutí spínače
Větší seřízení: Zvyšuje nebo snižuje
rychlost po krocích 5 km/h*1 nebo 5 mph*2
tak dlouho, dokud je držen spínač
*1: Když je nastavená rychlost zobraze-
na v "km/h"
*2: Když je nastavená rychlost zobraze-
na v "MPH"
Nastavení rychlosti vozidlaSeřízení nastavené rychlosti

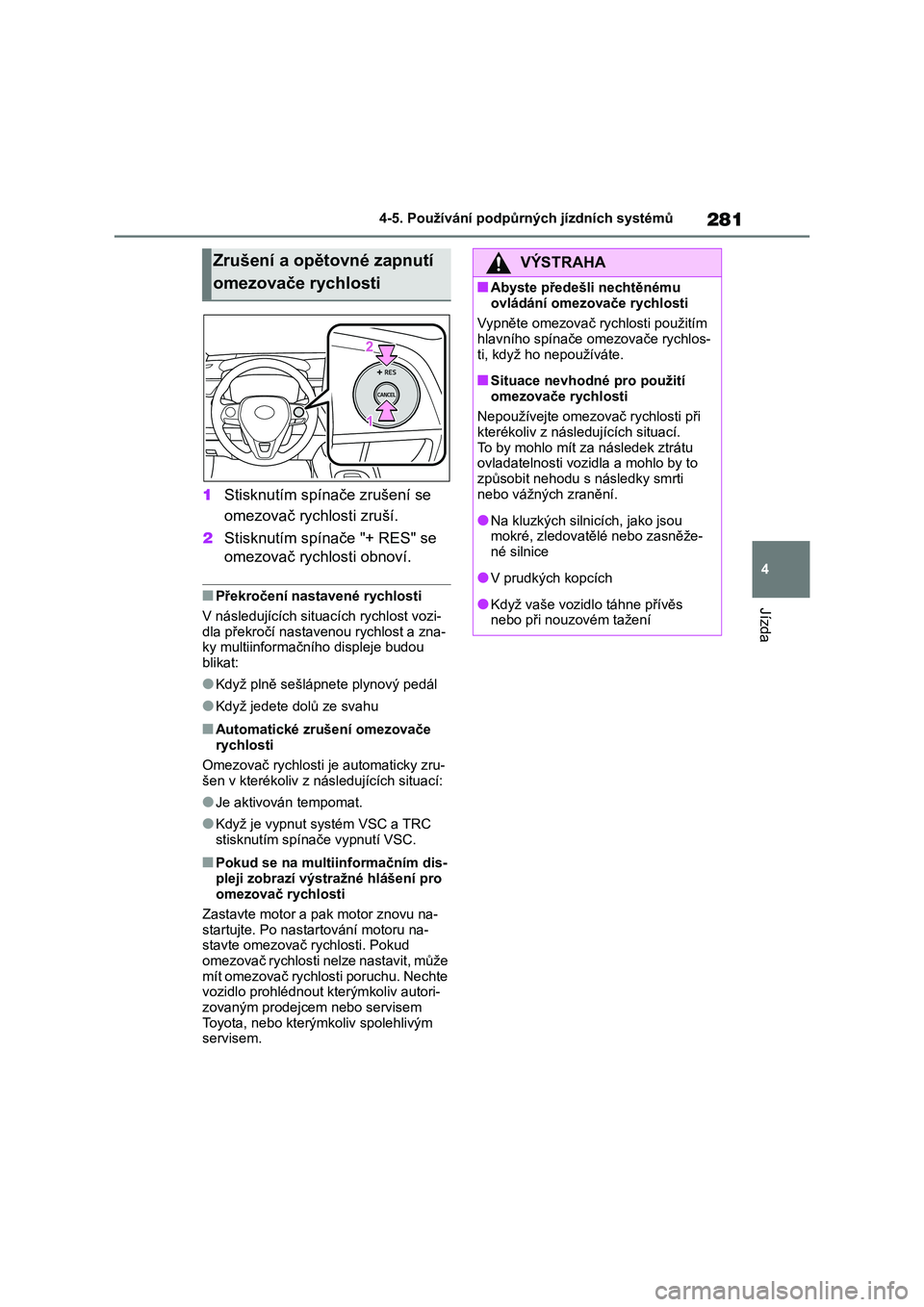

281
4
4-5. Používání podpůrných jízdních systémů
Jízda
1 Stisknutím spínače zrušení se
omezovač rychlosti zruší.
2 Stisknutím spínače "+ RES" se
omezovač rychlosti obnoví.
■Překročení nastavené rychlosti
V následujících situac ích rychlost vozi-
dla překročí nastav enou rychlost a zna-
ky multiinformačního displeje budou blikat:
●Když plně sešlápnete plynový pedál
●Když jedete dolů ze svahu
■Automatické zrušení omezovače
rychlosti
Omezovač rychlosti je automaticky zru-
šen v kterékoliv z následujících situací:
●Je aktivován tempomat.
●Když je vypnut systém VSC a TRC stisknutím spínače vypnutí VSC.
■Pokud se na multiinformačním dis-
pleji zobrazí výstražné hlášení pro
omezovač rychlosti
Zastavte motor a pak motor znovu na- startujte. Po nastar tování motoru na-
stavte omezovač rychlosti. Pokud
omezovač rychlosti nelze nastavit, může mít omezovač rychlosti poruchu. Nechte
vozidlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo kterým koliv spolehlivým
servisem.
Zrušení a opětovné zapnutí
omezovače rychlosti
VÝSTRAHA
■Abyste předešli nechtěnému
ovládání omezovače rychlosti
Vypněte omezovač rychlosti použitím hlavního spínače o mezovače rychlos-
ti, když ho nepoužíváte.
■Situace nevhodné pro použití
omezovače rychlosti
Nepoužívejte omezov ač rychlosti při
kterékoliv z následujících situací. To by mohlo mít za následek ztrátu
ovladatelnosti vozid la a mohlo by to
způsobit nehodu s následky smrti nebo vážných zranění.
●Na kluzkých silni cích, jako jsou mokré, zledovatěl é nebo zasněže-
né silnice
●V prudkých kopcích
●Když vaše vozidlo táhne přívěs nebo při nouzovém tažení

2824-5. Používání podpůrných jízdních systémů

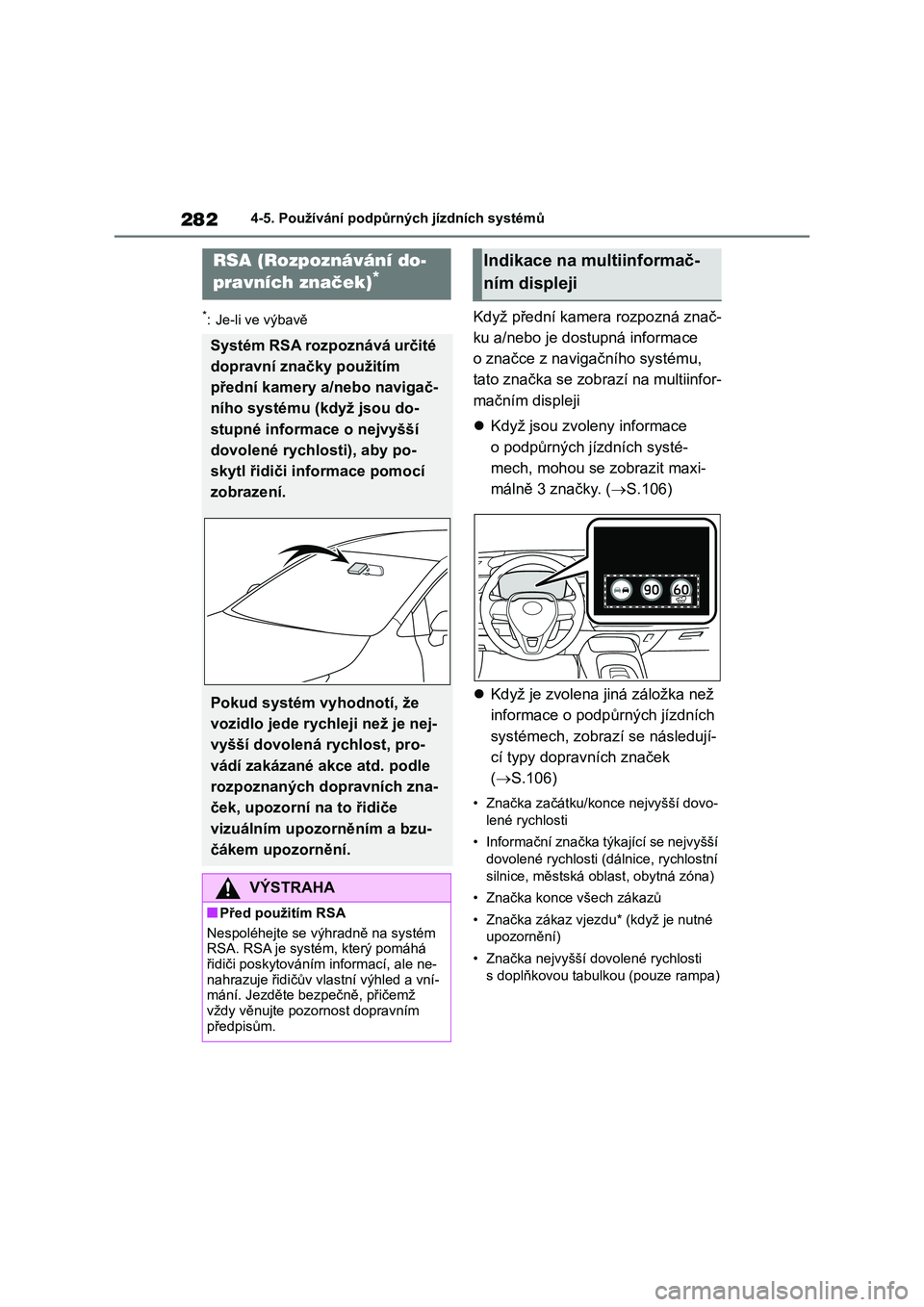

*: Je-li ve výbavěKdyž přední kamera rozpozná znač-
ku a/nebo je dostupná informace
o značce z navigačního systému,
tato značka se zobr azí na multiinfor-
mačním displeji
 Když jsou zvoleny informace
o podpůrných jízdních systé-
mech, mohou se zobrazit maxi-
málně 3 značky. ( S.106)
 Když je zvolena jiná záložka než
informace o podpůrných jízdních
systémech, zobrazí se následují-
cí typy dopravních značek
( S.106)
• Značka začátku/konce nejvyšší dovo-
lené rychlosti
• Informační značka týkající se nejvyšší
dovolené rychlosti (dál nice, rychlostní
silnice, městská obl ast, obytná zóna)
• Značka konce všech zákazů
• Značka zákaz vjez du* (když je nutné
upozornění)
• Značka nejvyšší dov olené rychlosti
s doplňkovou tabulkou (pouze rampa)
RSA (Rozpoznávání do-
pravních značek)*
Systém RSA rozpoznává určité
dopravní značky použitím
přední kamery a/nebo navigač-
ního systému (když jsou do-
stupné informace o nejvyšší
dovolené rychlosti), aby po-
skytl řidiči informace pomocí
zobrazení.
Pokud systém vyhodnotí, že
vozidlo jede rychleji než je nej-
vyšší dovolená rychlost, pro-
vádí zakázané akce atd. podle
rozpoznaných dopravních zna-
ček, upozorní na to řidiče
vizuálním upozorněním a bzu-
čákem upozornění.
VÝSTRAHA
■Před použitím RSA
Nespoléhejte se výhradně na systém
RSA. RSA je systém, který pomáhá
řidiči poskytování m informací, ale ne- nahrazuje řidičův vla stní výhled a vní-
mání. Jezděte bezpečně, přičemž
vždy věnujte pozornost dopravním předpisům.
Indikace na multiinformač-
ním displeji

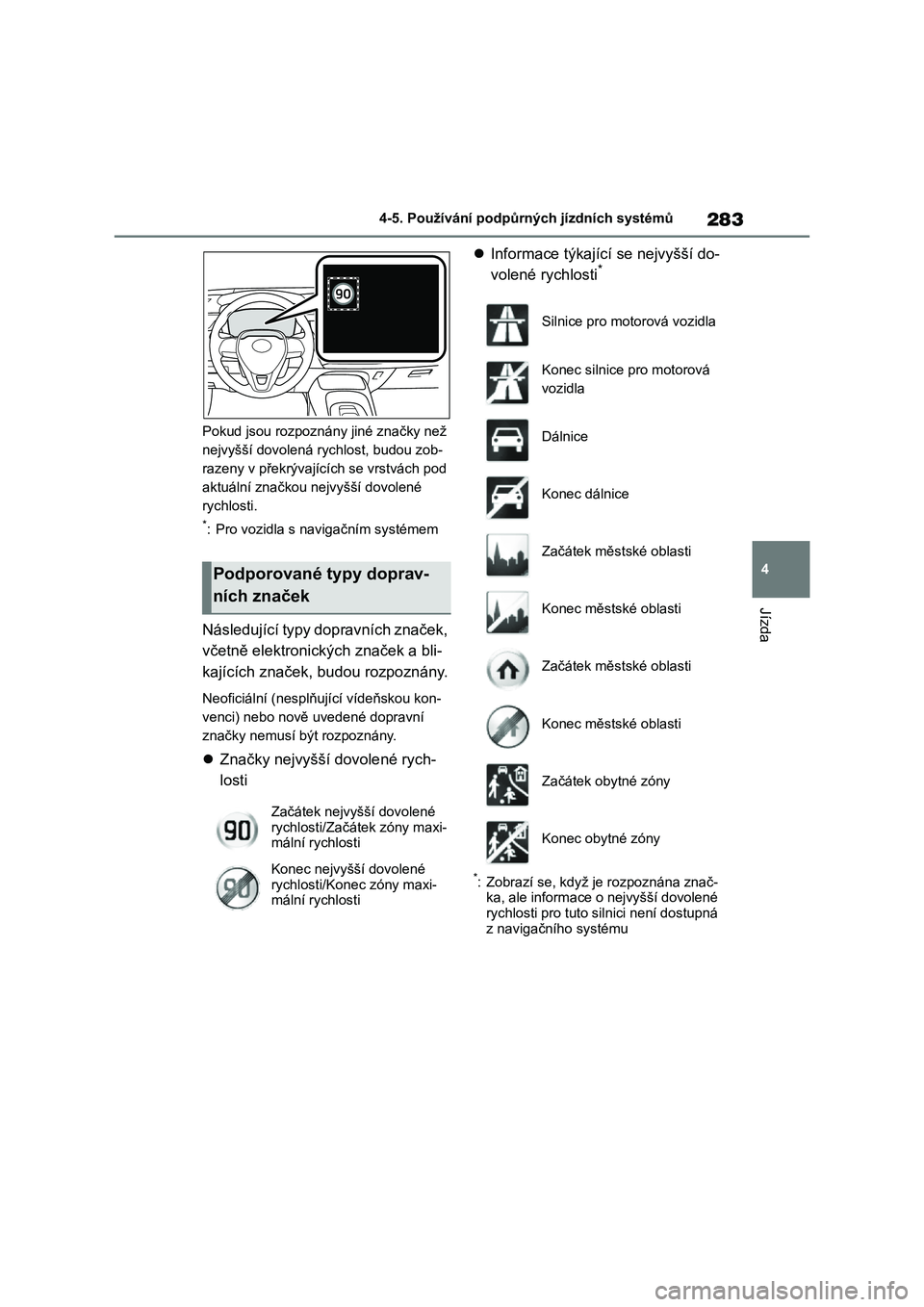

283
4
4-5. Používání podpůrných jízdních systémů
Jízda
Pokud jsou rozpoznán y jiné značky než
nejvyšší dovolená rychlost, budou zob-
razeny v překrývající ch se vrstvách pod
aktuální značkou nejvyšší dovolené
rychlosti.
*: Pro vozidla s navigačním systémem
Následující typy dopravních značek,
včetně elektronických značek a bli-
kajících značek, budou rozpoznány.
Neoficiální (nesplňující vídeňskou kon-
venci) nebo nově uvedené dopravní
značky nemusí být rozpoznány.
 Značky nejvyšší dovolené rych-
losti
 Informace týkající se nejvyšší do-
volené rychlosti*
*: Zobrazí se, když je rozpoznána znač-
ka, ale informace o nejvyšší dovolené rychlosti pro tuto silnici není dostupná
z navigačního systému
Podporované typy doprav-
ních značek
Začátek nejvyšší dovolené
rychlosti/Začátek zóny maxi-
mální rychlosti
Konec nejvyšší dovolené
rychlosti/Konec zóny maxi- mální rychlosti
Silnice pro motorová vozidla
Konec silnice pro motorová
vozidla
Dálnice
Konec dálnice
Začátek městské oblasti
Konec městské oblasti
Začátek městské oblasti
Konec městské oblasti
Začátek obytné zóny
Konec obytné zóny

2844-5. Používání podpůrných jízdních systémů

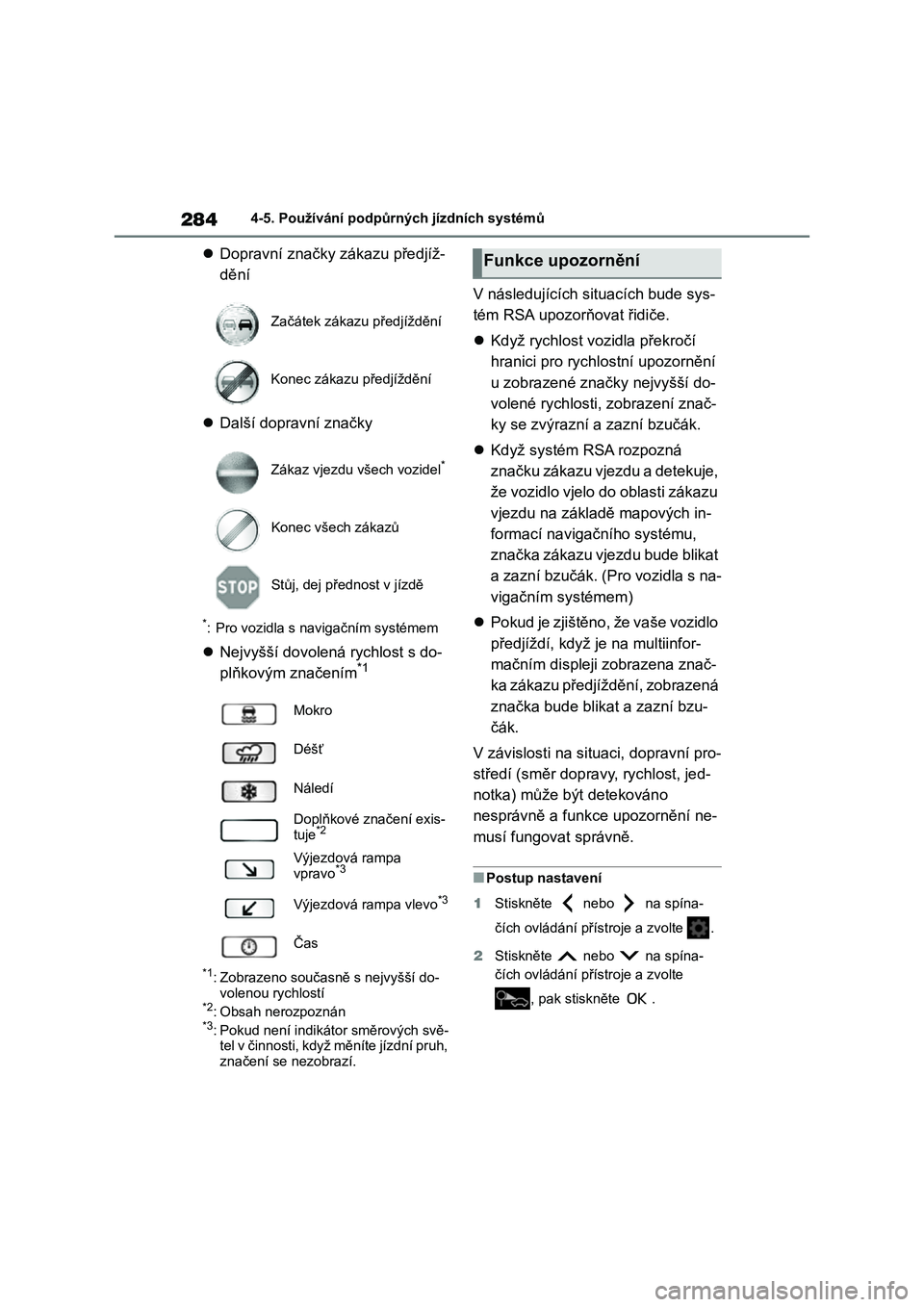

Dopravní značky zákazu předjíž-
dění
 Další dopravní značky
*: Pro vozidla s navigačním systémem
Nejvyšší dovolená rychlost s do-
plňkovým značením*1
*1: Zobrazeno současně s nejvyšší do-
volenou rychlostí*2: Obsah nerozpoznán*3: Pokud není indikátor směrových svě-
tel v činnosti, když měníte jízdní pruh, značení se nezobrazí.
V následujících situacích bude sys-
tém RSA upozorňovat řidiče.
 Když rychlost vozidla překročí
hranici pro rychlostní upozornění
u zobrazené značky nejvyšší do-
volené rychlosti, zobrazení znač-
ky se zvýrazní a zazní bzučák.
 Když systém RSA rozpozná
značku zákazu vjezdu a detekuje,
že vozidlo vjelo do oblasti zákazu
vjezdu na základě mapových in-
formací navigačního systému,
značka zákazu vjezdu bude blikat
a zazní bzučák. (Pro vozidla s na-
vigačním systémem)
 Pokud je zjištěno, že vaše vozidlo
předjíždí, když je na multiinfor-
mačním displeji zobrazena znač-
ka zákazu předjíždění, zobrazená
značka bude blik at a zazní bzu-
čák.
V závislosti na situ aci, dopravní pro-
středí (směr dopra vy, rychlost, jed-
notka) může bý t detekováno
nesprávně a funkce upozornění ne-
musí fungovat správně.
■Postup nastavení
1 Stiskněte nebo na spína-
čích ovládání příst roje a zvolte .
2 Stiskněte nebo na spína-
čích ovládání pří stroje a zvolte
, pak stiskněte .
Začátek zákazu předjíždění
Konec zákazu předjíždění
Zákaz vjezdu všech vozidel*
Konec všech zákazů
Stůj, dej přednost v jízdě
Mokro
Déšť
Náledí
Doplňkové značení exis-
tuje*2
Výjezdová rampa vpravo*3
Výjezdová rampa vlevo*3
Čas
Funkce upozornění

285
4 4-5. Používání podpůrných jízdních systémů
Jízda

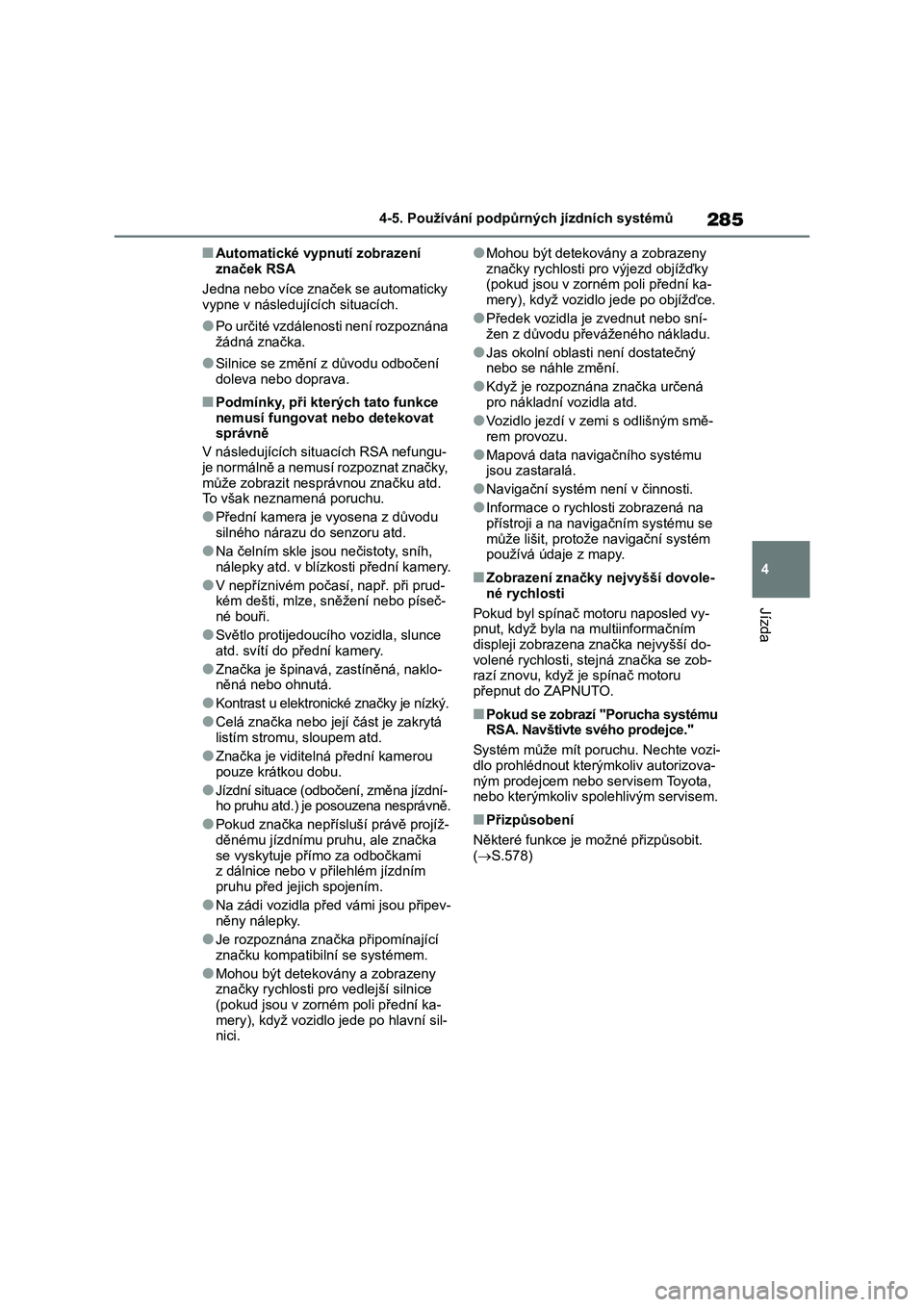

■Automatické vypnutí zobrazení
značek RSA
Jedna nebo více značek se automaticky
vypne v následujících situacích.
●Po určité vzdálenosti není rozpoznána
žádná značka.
●Silnice se změní z důvodu odbočení
doleva nebo doprava.
■Podmínky, při kterých tato funkce
nemusí fungovat nebo detekovat
správně
V následujících situacích RSA nefungu-
je normálně a nemusí rozpoznat značky,
může zobrazit nesprávnou značku atd.
To však neznamená poruchu.
●Přední kamera je vyosena z důvodu
silného nárazu do senzoru atd.
●Na čelním skle jsou nečistoty, sníh,
nálepky atd. v blízkosti přední kamery.
●V nepříznivém počasí, např. při prud-
kém dešti, mlze, sněžení nebo píseč-
né bouři.
●Světlo protijedoucího vozidla, slunce
atd. svítí do přední kamery.
●Značka je špinavá, zastíněná, naklo-
něná nebo ohnutá.
●Kontrast u elektronické značky je nízký.
●Celá značka nebo její část je zakrytá
listím stromu, sloupem atd.
●Značka je viditelná přední kamerou
pouze krátkou dobu.
●Jízdní situace (odbočení, změna jízdní-
ho pruhu atd.) je posouzena nesprávně.
●Pokud značka nepřísluší právě projíž-
děnému jízdnímu pruhu, ale značka
se vyskytuje přímo za odbočkami
z dálnice nebo v přilehlém jízdním
pruhu před jejich spojením.
●Na zádi vozidla před vámi jsou připev-
něny nálepky.
●Je rozpoznána značka připomínající
značku kompatibilní se systémem.
●Mohou být detekovány a zobrazeny
značky rychlosti pro vedlejší silnice
(pokud jsou v zorném poli přední ka-
mery), když vozidlo jede po hlavní sil-
nici.
●Mohou být detekovány a zobrazeny
značky rychlosti pro výjezd objížďky
(pokud jsou v zorném poli přední ka-
mery), když vozidlo jede po objížďce.
●Předek vozidla je zvednut nebo sní-
žen z důvodu převáženého nákladu.
●Jas okolní oblasti není dostatečný
nebo se náhle změní.
●Když je rozpoznána značka určená
pro nákladní vozidla atd.
●Vozidlo jezdí v zemi s odlišným smě-
rem provozu.
●Mapová data navigačního systému
jsou zastaralá.
●Navigační systém není v činnosti.
●Informace o rychlosti zobrazená na
přístroji a na navigačním systému se
může lišit, protože navigační systém
používá údaje z mapy.
■Zobrazení značky nejvyšší dovole-
né rychlosti
Pokud byl spínač motoru naposled vy-
pnut, když byla na multiinformačním
displeji zobrazena značka nejvyšší do-
volené rychlosti, stejná značka se zob-
razí znovu, když je spínač motoru
přepnut do ZAPNUTO.
■Pokud se zobrazí "Porucha systému
RSA. Navštivte svého prodejce."
Systém může mít poruchu. Nechte vozi-
dlo prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
■Přizpůsobení
Některé funkce je možné přizpůsobit.
(S.578)

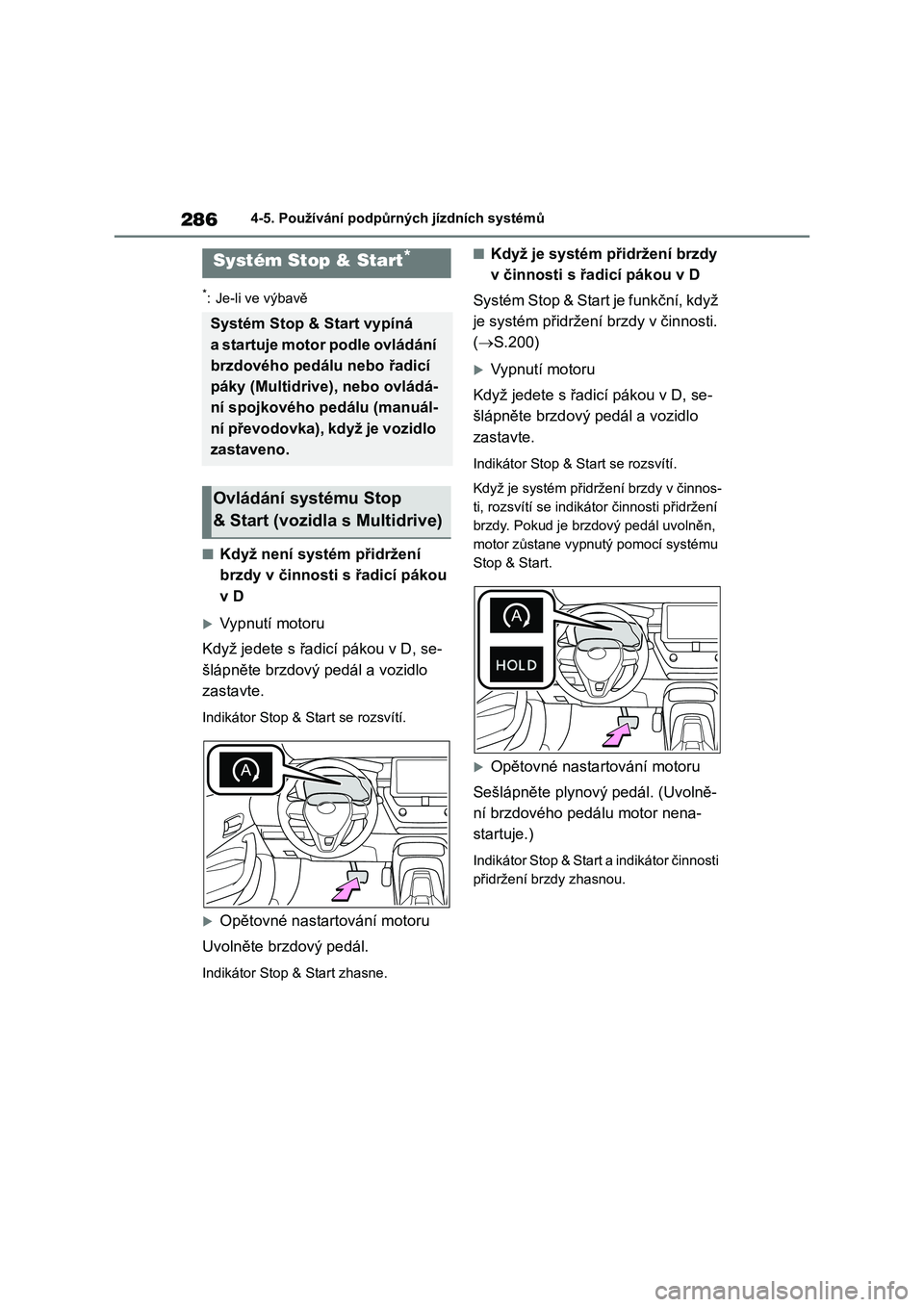

2864-5. Používání podpůrných jízdních systémů
*: Je-li ve výbavě
■Když není systém přidržení
brzdy v činnosti s řadicí pákou
v D
Vypnutí motoru
Když jedete s řadicí pákou v D, se-
šlápněte brzdový pedál a vozidlo
zastavte.
Indikátor Stop & Start se rozsvítí.
Opětovné nastartování motoru
Uvolněte brzdový pedál.
Indikátor Stop & Start zhasne.
■Když je systém přidržení brzdy
v činnosti s řadicí pákou v D
Systém Stop & Start je funkční, když
je systém přidržení brzdy v činnosti.
( S.200)
Vypnutí motoru
Když jedete s řadicí pákou v D, se-
šlápněte brzdový pedál a vozidlo
zastavte.
Indikátor Stop & St art se rozsvítí.
Když je systém přidržení brzdy v činnos-
ti, rozsvítí se indikáto r činnosti přidržení
brzdy. Pokud je brzdový pedál uvolněn,
motor zůstane vypnutý pomocí systému
Stop & Start.
Opětovné nastartování motoru
Sešlápněte plynový pedál. (Uvolně-
ní brzdového pedálu motor nena-
startuje.)
Indikátor Stop & Start a indikátor činnosti
přidržení brzdy zhasnou.
Systém Stop & Start*
Systém Stop & Start vypíná
a startuje motor podle ovládání
brzdového pedálu nebo řadicí
páky (Multidrive), nebo ovládá-
ní spojkového pedálu (manuál-
ní převodovka), když je vozidlo
zastaveno.
Ovládání systému Stop
& Start (vozidla s Multidrive)

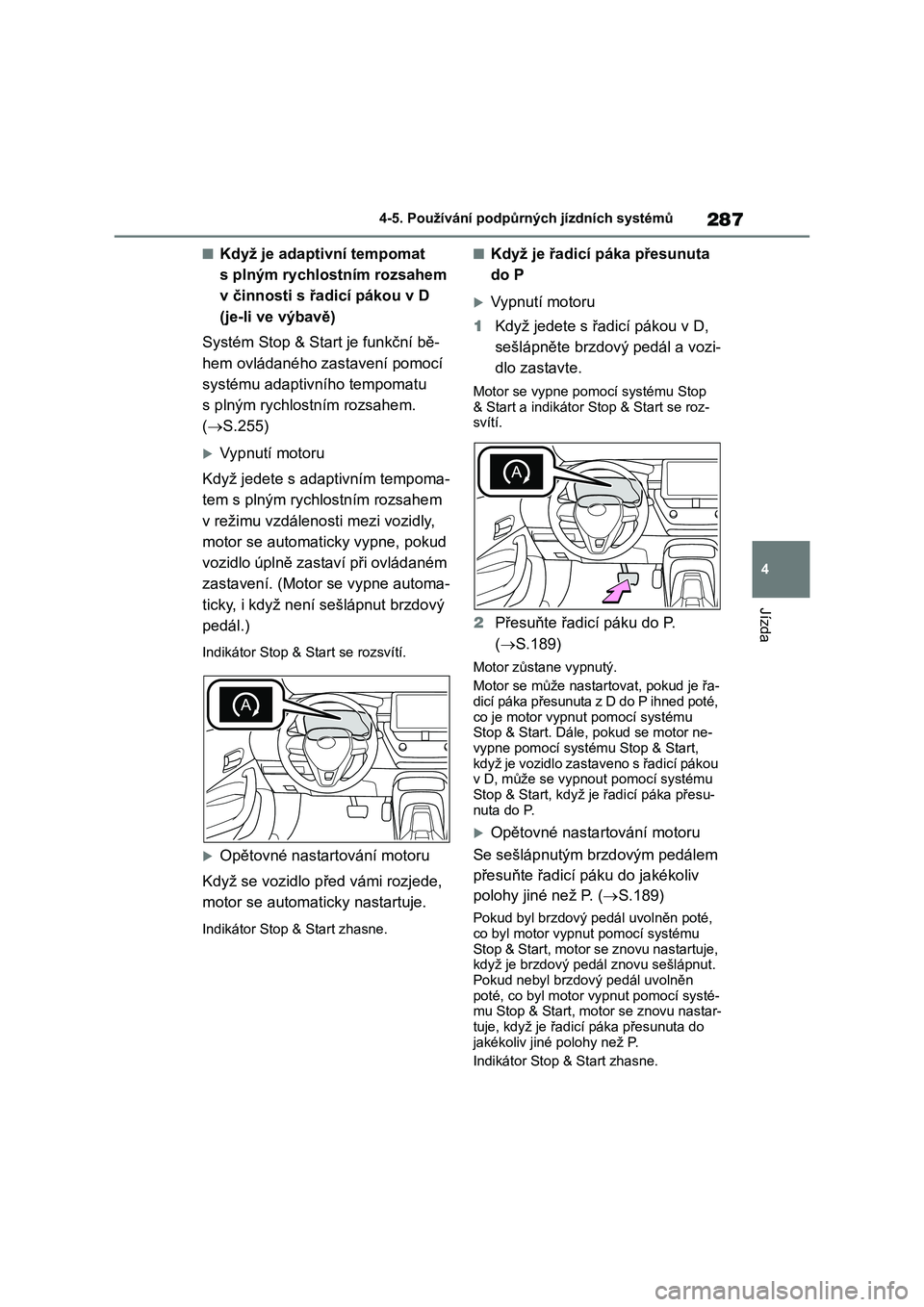

287
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Když je adaptivní tempomat
s plným rychlostním rozsahem
v činnosti s řadicí pákou v D
(je-li ve výbavě)
Systém Stop & Start je funkční bě-
hem ovládaného zastavení pomocí
systému adaptivního tempomatu
s plným rychlostním rozsahem.
( S.255)
Vypnutí motoru
Když jedete s adaptivním tempoma-
tem s plným rychlostním rozsahem
v režimu vzdálenosti mezi vozidly,
motor se automaticky vypne, pokud
vozidlo úplně zastaví při ovládaném
zastavení. (Motor se vypne automa-
ticky, i když není sešlápnut brzdový
pedál.)
Indikátor Stop & Start se rozsvítí.
Opětovné nastartování motoru
Když se vozidlo př ed vámi rozjede,
motor se automat icky nastartuje.
Indikátor Stop & Start zhasne.
■Když je řadicí páka přesunuta
do P
Vypnutí motoru
1 Když jedete s řadicí pákou v D,
sešlápněte brzdo vý pedál a vozi-
dlo zastavte.
Motor se vypne pomocí systému Stop
& Start a indikátor Stop & Start se roz-
svítí.
2 Přesuňte řadicí páku do P.
( S.189)
Motor zůstane vypnutý.
Motor se může nastar tovat, pokud je řa-
dicí páka přesunuta z D do P ihned poté,
co je motor vypnut pomocí systému Stop & Start. Dále, pokud se motor ne-
vypne pomocí systém u Stop & Start,
když je vozidlo zastaveno s řadicí pákou v D, může se vypnou t pomocí systému
Stop & Start, když je řadicí páka přesu-
nuta do P.
Opětovné nastartování motoru
Se sešlápnutým brzdovým pedálem
přesuňte řadicí páku do jakékoliv
polohy jiné než P. ( S.189)
Pokud byl brzdový pedál uvolněn poté,
co byl motor vyp nut pomocí systému Stop & Start, motor se znovu nastartuje,
když je brzdový pedál znovu sešlápnut.
Pokud nebyl brzdový pedál uvolněn poté, co byl motor vypnut pomocí systé-
mu Stop & Start, motor se znovu nastar-
tuje, když je řadic í páka přesunuta do jakékoliv jiné polohy než P.
Indikátor Stop & Start zhasne.

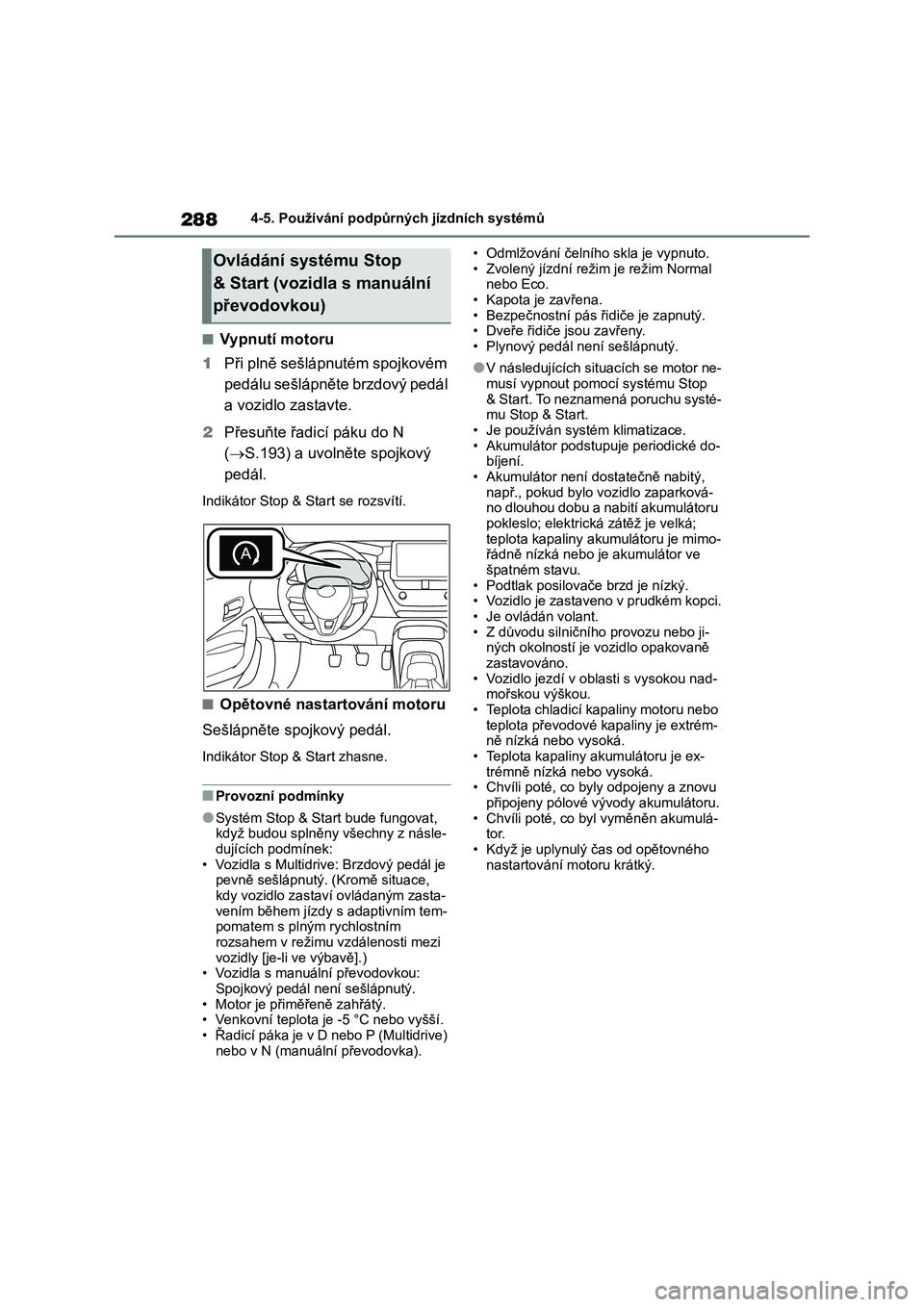

2884-5. Používání podpůrných jízdních systémů
■Vypnutí motoru
1 Při plně sešlápnutém spojkovém
pedálu sešlápněte brzdový pedál
a vozidlo zastavte.
2 Přesuňte řadicí páku do N
( S.193) a uvolněte spojkový
pedál.
Indikátor Stop & Start se rozsvítí.
■Opětovné nastartování motoru
Sešlápněte spojkový pedál.
Indikátor Stop & Start zhasne.
■Provozní podmínky
●Systém Stop & St art bude fungovat,
když budou splněny všechny z násle- dujících podmínek:
• Vozidla s Multidrive: Brzdový pedál je
pevně sešlápnutý. ( Kromě situace, kdy vozidlo zastaví ovládaným zasta-
vením během jízdy s adaptivním tem-
pomatem s plným rychlostním
rozsahem v režimu vzdálenosti mezi vozidly [je-li ve výbavě].)
• Vozidla s manuální převodovkou:
Spojkový pedál není sešlápnutý. • Motor je přiměřeně zahřátý.
• Venkovní teplota je -5 °C nebo vyšší.
• Řadicí páka je v D nebo P (Multidrive) nebo v N (manuální převodovka).
• Odmlžování čelního skla je vypnuto.
• Zvolený jízdní režim je režim Normal nebo Eco.
• Kapota je zavřena.
• Bezpečnostní pás řidiče je zapnutý. • Dveře řidiče jsou zavřeny.
• Plynový pedál není sešlápnutý.
●V následujících sit uacích se motor ne-
musí vypnout pom ocí systému Stop
& Start. To neznamená poruchu systé- mu Stop & Start.
• Je používán systém klimatizace.
• Akumulátor podstupuje periodické do- bíjení.
• Akumulátor není dostatečně nabitý,
např., pokud bylo vozidlo zaparková- no dlouhou dobu a nabití akumulátoru
pokleslo; elektrická zátěž je velká;
teplota kapaliny akumulátoru je mimo- řádně nízká nebo je akumulátor ve
špatném stavu.
• Podtlak posilova če brzd je nízký. • Vozidlo je zastaveno v prudkém kopci.
• Je ovládán volant.
• Z důvodu silničního provozu nebo ji- ných okolností je vozidlo opakovaně
zastavováno.
• Vozidlo jezdí v obl asti s vysokou nad- mořskou výškou.
• Teplota chladicí kapaliny motoru nebo
teplota převodové kapaliny je extrém- ně nízká nebo vysoká.
• Teplota kapaliny akumulátoru je ex-
trémně nízká nebo vysoká. • Chvíli poté, co byly odpojeny a znovu
připojeny pólové vývody akumulátoru.
• Chvíli poté, co by l vyměněn akumulá- tor.
• Když je uplynulý čas od opětovného
nastartování motoru krátký.
Ovládání systému Stop
& Start (vozidla s manuální
převodovkou)
