TOYOTA COROLLA HATCHBACK 2022 Omistajan Käsikirja (in Finnish)

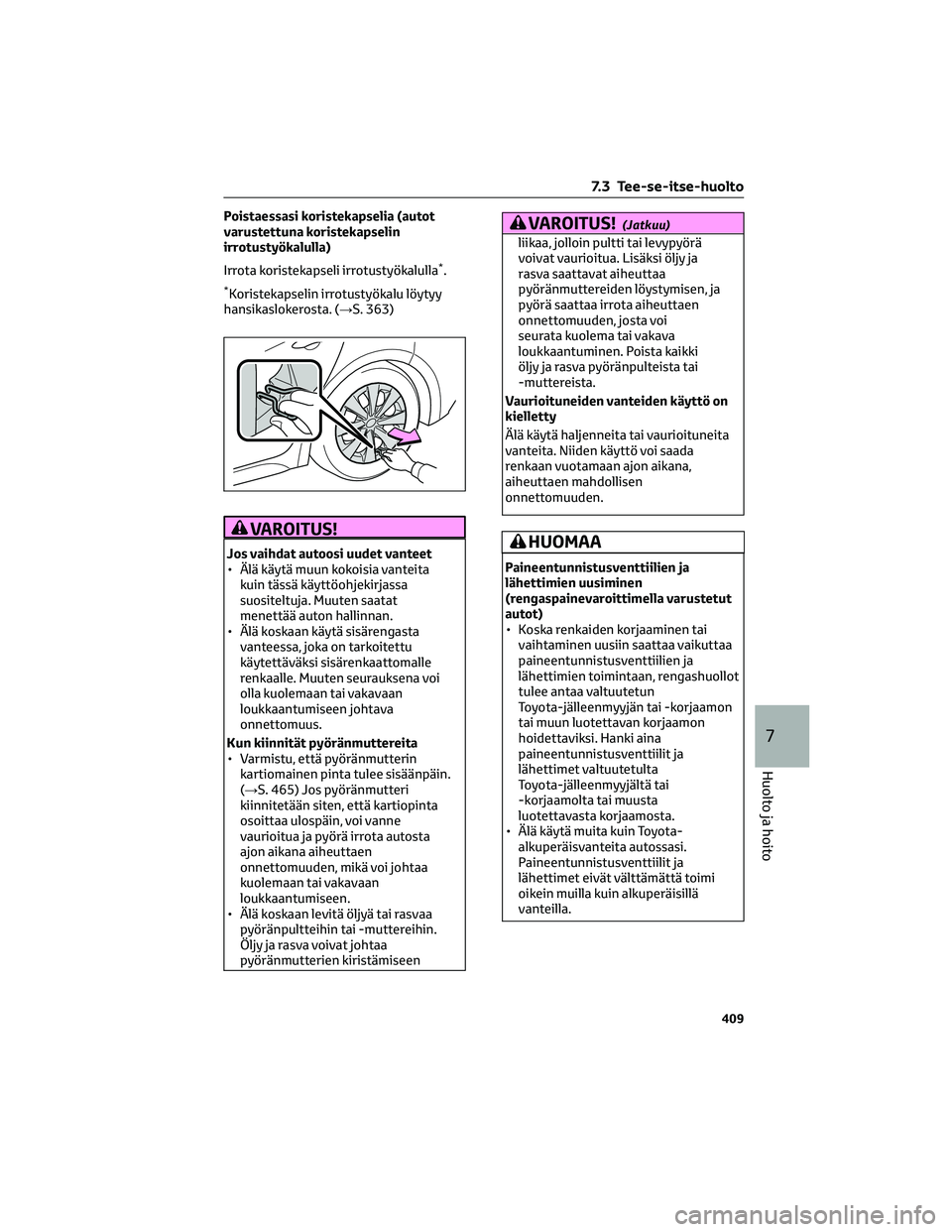

Poistaessasi koristekapselia (autot
varustettuna koristekapselin
irrotustyökalulla)
Irrota koristekapseli irrotustyökalulla
*.
*Koristekapselin irrotustyökalu löytyy
hansikaslokerosta. (→S. 363)
VAROITUS!
Jos vaihdat autoosi uudet vanteet
• Älä käytä muun kokoisia vanteita
kuin tässä käyttöohjekirjassa
suositeltuja. Muuten saatat
menettää auton hallinnan.
• Älä koskaan käytä sisärengasta
vanteessa, joka on tarkoitettu
käytettäväksi sisärenkaattomalle
renkaalle. Muuten seurauksena voi
olla kuolemaan tai vakavaan
loukkaantumiseen johtava
onnettomuus.
Kun kiinnität pyöränmuttereita
• Varmistu, että pyöränmutterin
kartiomainen pinta tulee sisäänpäin.
(→S. 465) Jos pyöränmutteri
kiinnitetään siten, että kartiopinta
osoittaa ulospäin, voi vanne
vaurioitua ja pyörä irrota autosta
ajon aikana aiheuttaen
onnettomuuden, mikä voi johtaa
kuolemaan tai vakavaan
loukkaantumiseen.
• Älä koskaan levitä öljyä tai rasvaa
pyöränpultteihin tai -muttereihin.
Öljy ja rasva voivat johtaa
pyöränmutterien kiristämiseen
VAROITUS!(Jatkuu)
liikaa, jolloin pultti tai levypyörä
voivat vaurioitua. Lisäksi öljy ja
rasva saattavat aiheuttaa
pyöränmuttereiden löystymisen, ja
pyörä saattaa irrota aiheuttaen
onnettomuuden, josta voi
seurata kuolema tai vakava
loukkaantuminen. Poista kaikki
öljy ja rasva pyöränpulteista tai
-muttereista.
Vaurioituneiden vanteiden käyttö on
kielletty
Älä käytä haljenneita tai vaurioituneita
vanteita. Niiden käyttö voi saada
renkaan vuotamaan ajon aikana,
aiheuttaen mahdollisen
onnettomuuden.
HUOMAA
Paineentunnistusventtiilien ja
lähettimien uusiminen
(rengaspainevaroittimella varustetut
autot)
• Koska renkaiden korjaaminen tai
vaihtaminen uusiin saattaa vaikuttaa
paineentunnistusventtiilien ja
lähettimien toimintaan, rengashuollot
tulee antaa valtuutetun
Toyota-jälleenmyyjän tai -korjaamon
tai muun luotettavan korjaamon
hoidettaviksi. Hanki aina
paineentunnistusventtiilit ja
lähettimet valtuutetulta
Toyota-jälleenmyyjältä tai
-korjaamolta tai muusta
luotettavasta korjaamosta.
• Älä käytä muita kuin Toyota-
alkuperäisvanteita autossasi.
Paineentunnistusventtiilit ja
lähettimet eivät välttämättä toimi
oikein muilla kuin alkuperäisillä
vanteilla.
7.3 Tee-se-itse-huolto
409
7
Huolto ja hoito

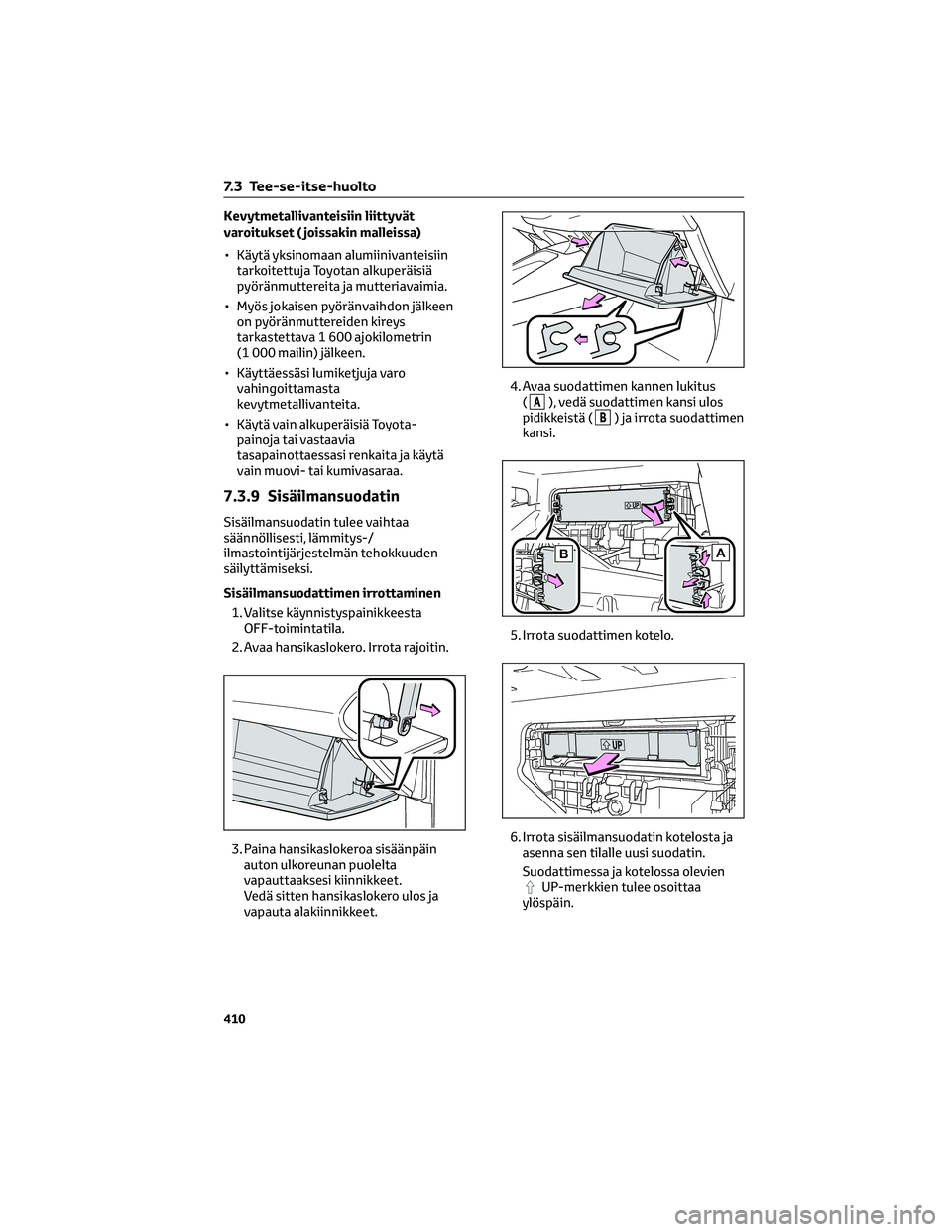

Kevytmetallivanteisiin liittyvät
varoitukset ( joissakin malleissa)
• Käytä yksinomaan alumiinivanteisiin
tarkoitettuja Toyotan alkuperäisiä
pyöränmuttereita ja mutteriavaimia.
• Myös jokaisen pyöränvaihdon jälkeen
on pyöränmuttereiden kireys
tarkastettava 1 600 ajokilometrin
(1 000 mailin) jälkeen.
• Käyttäessäsi lumiketjuja varo
vahingoittamasta
kevytmetallivanteita.
• Käytä vain alkuperäisiä Toyota-
painoja tai vastaavia
tasapainottaessasi renkaita ja käytä
vain muovi- tai kumivasaraa.
7.3.9 Sisäilmansuodatin
Sisäilmansuodatin tulee vaihtaa
säännöllisesti, lämmitys-/
ilmastointijärjestelmän tehokkuuden
säilyttämiseksi.
Sisäilmansuodattimen irrottaminen
1. Valitse käynnistyspainikkeesta
OFF-toimintatila.
2. Avaa hansikaslokero. Irrota rajoitin.
3. Paina hansikaslokeroa sisäänpäin
auton ulkoreunan puolelta
vapauttaaksesi kiinnikkeet.
Vedä sitten hansikaslokero ulos ja
vapauta alakiinnikkeet.4. Avaa suodattimen kannen lukitus
(
A), vedä suodattimen kansi ulos
pidikkeistä (
B) ja irrota suodattimen
kansi.
5. Irrota suodattimen kotelo.
6. Irrota sisäilmansuodatin kotelosta ja
asenna sen tilalle uusi suodatin.
Suodattimessa ja kotelossa olevien
UP-merkkien tulee osoittaa
ylöspäin.
AB
7.3 Tee-se-itse-huolto
410

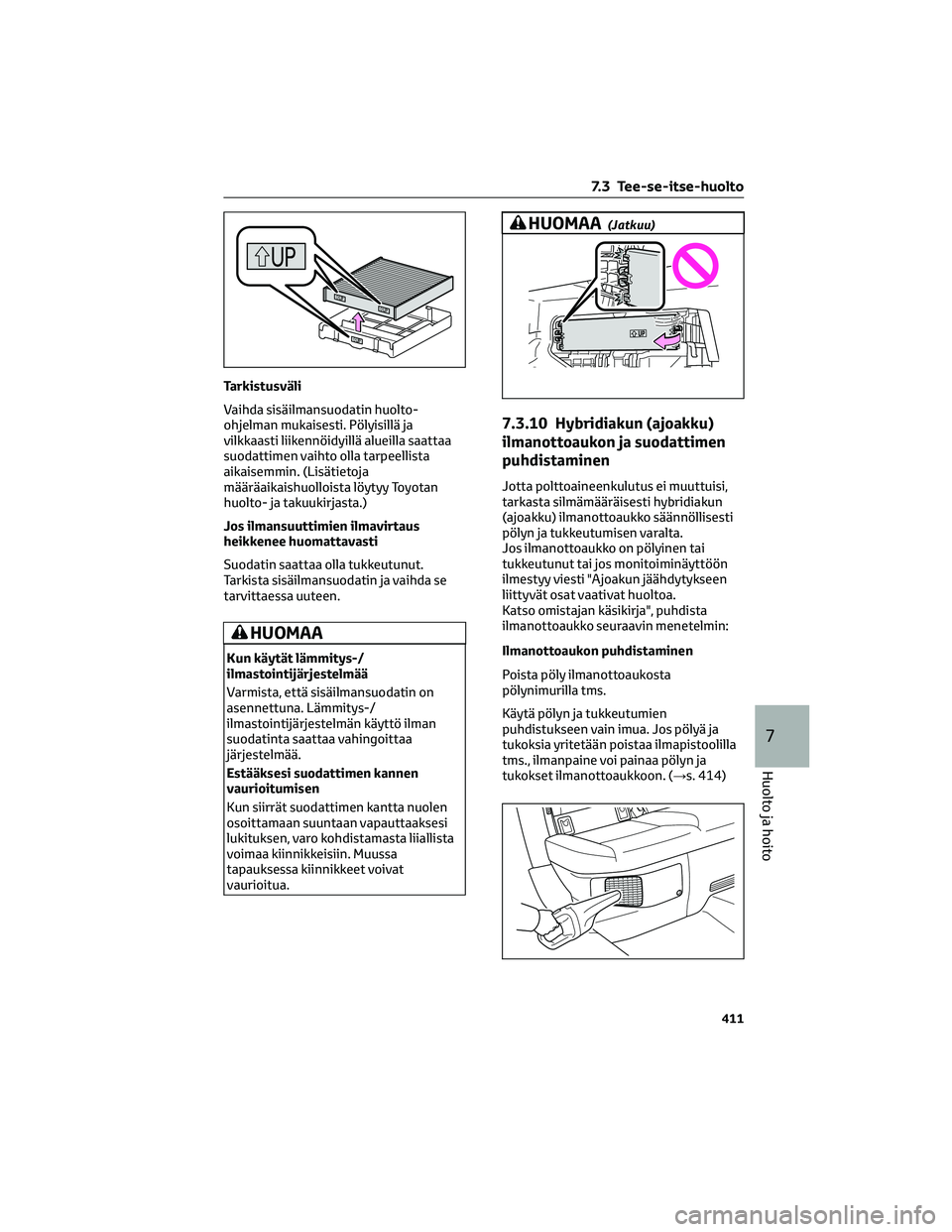

Tarkistusväli
Vaihda sisäilmansuodatin huolto-
ohjelman mukaisesti. Pölyisillä ja
vilkkaasti liikennöidyillä alueilla saattaa
suodattimen vaihto olla tarpeellista
aikaisemmin. (Lisätietoja
määräaikaishuolloista löytyy Toyotan
huolto- ja takuukirjasta.)
Jos ilmansuuttimien ilmavirtaus
heikkenee huomattavasti
Suodatin saattaa olla tukkeutunut.
Tarkista sisäilmansuodatin ja vaihda se
tarvittaessa uuteen.
HUOMAA
Kun käytät lämmitys-/
ilmastointijärjestelmää
Varmista, että sisäilmansuodatin on
asennettuna. Lämmitys-/
ilmastointijärjestelmän käyttö ilman
suodatinta saattaa vahingoittaa
järjestelmää.
Estääksesi suodattimen kannen
vaurioitumisen
Kun siirrät suodattimen kantta nuolen
osoittamaan suuntaan vapauttaaksesi
lukituksen, varo kohdistamasta liiallista
voimaa kiinnikkeisiin. Muussa
tapauksessa kiinnikkeet voivat
vaurioitua.
HUOMAA(Jatkuu)
7.3.10 Hybridiakun (ajoakku)
ilmanottoaukon ja suodattimen
puhdistaminen
Jotta polttoaineenkulutus ei muuttuisi,
tarkasta silmämääräisesti hybridiakun
(ajoakku) ilmanottoaukko säännöllisesti
pölyn ja tukkeutumisen varalta.
Jos ilmanottoaukko on pölyinen tai
tukkeutunut tai jos monitoiminäyttöön
ilmestyy viesti "Ajoakun jäähdytykseen
liittyvät osat vaativat huoltoa.
Katso omistajan käsikirja", puhdista
ilmanottoaukko seuraavin menetelmin:
Ilmanottoaukon puhdistaminen
Poista pöly ilmanottoaukosta
pölynimurilla tms.
Käytä pölyn ja tukkeutumien
puhdistukseen vain imua. Jos pölyä ja
tukoksia yritetään poistaa ilmapistoolilla
tms., ilmanpaine voi painaa pölyn ja
tukokset ilmanottoaukkoon. (→s. 414)
7.3 Tee-se-itse-huolto
411
7
Huolto ja hoito

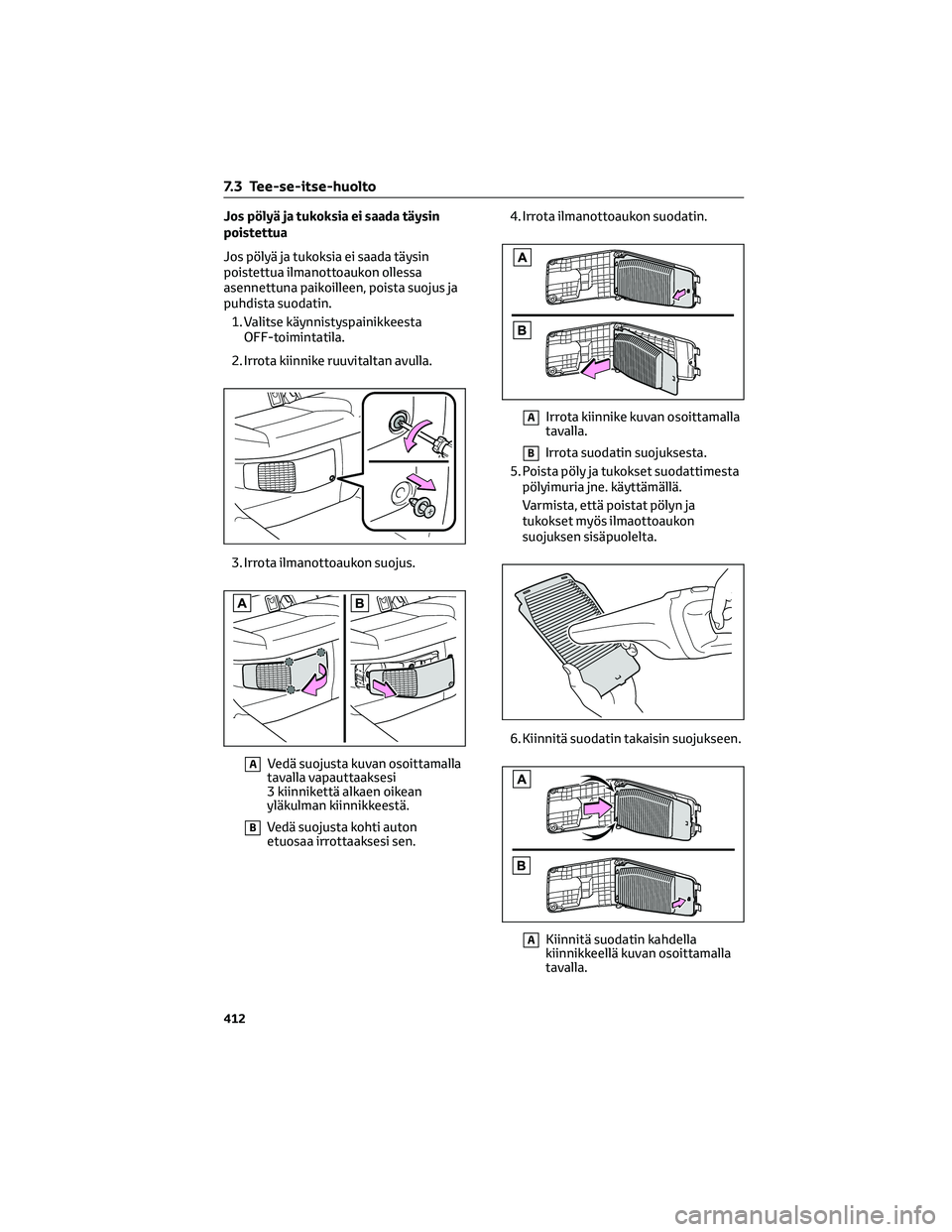

Jos pölyä ja tukoksia ei saada täysin
poistettua
Jos pölyä ja tukoksia ei saada täysin
poistettua ilmanottoaukon ollessa
asennettuna paikoilleen, poista suojus ja
puhdista suodatin.
1. Valitse käynnistyspainikkeesta
OFF-toimintatila.
2. Irrota kiinnike ruuvitaltan avulla.
3. Irrota ilmanottoaukon suojus.
AVedä suojusta kuvan osoittamalla
tavalla vapauttaaksesi
3 kiinnikettä alkaen oikean
yläkulman kiinnikkeestä.
BVedä suojusta kohti auton
etuosaa irrottaaksesi sen.4. Irrota ilmanottoaukon suodatin.
AIrrota kiinnike kuvan osoittamalla
tavalla.
BIrrota suodatin suojuksesta.
5. Poista pöly ja tukokset suodattimesta
pölyimuria jne. käyttämällä.
Varmista, että poistat pölyn ja
tukokset myös ilmaottoaukon
suojuksen sisäpuolelta.
6. Kiinnitä suodatin takaisin suojukseen.
AKiinnitä suodatin kahdella
kiinnikkeellä kuvan osoittamalla
tavalla.
7.3 Tee-se-itse-huolto
412

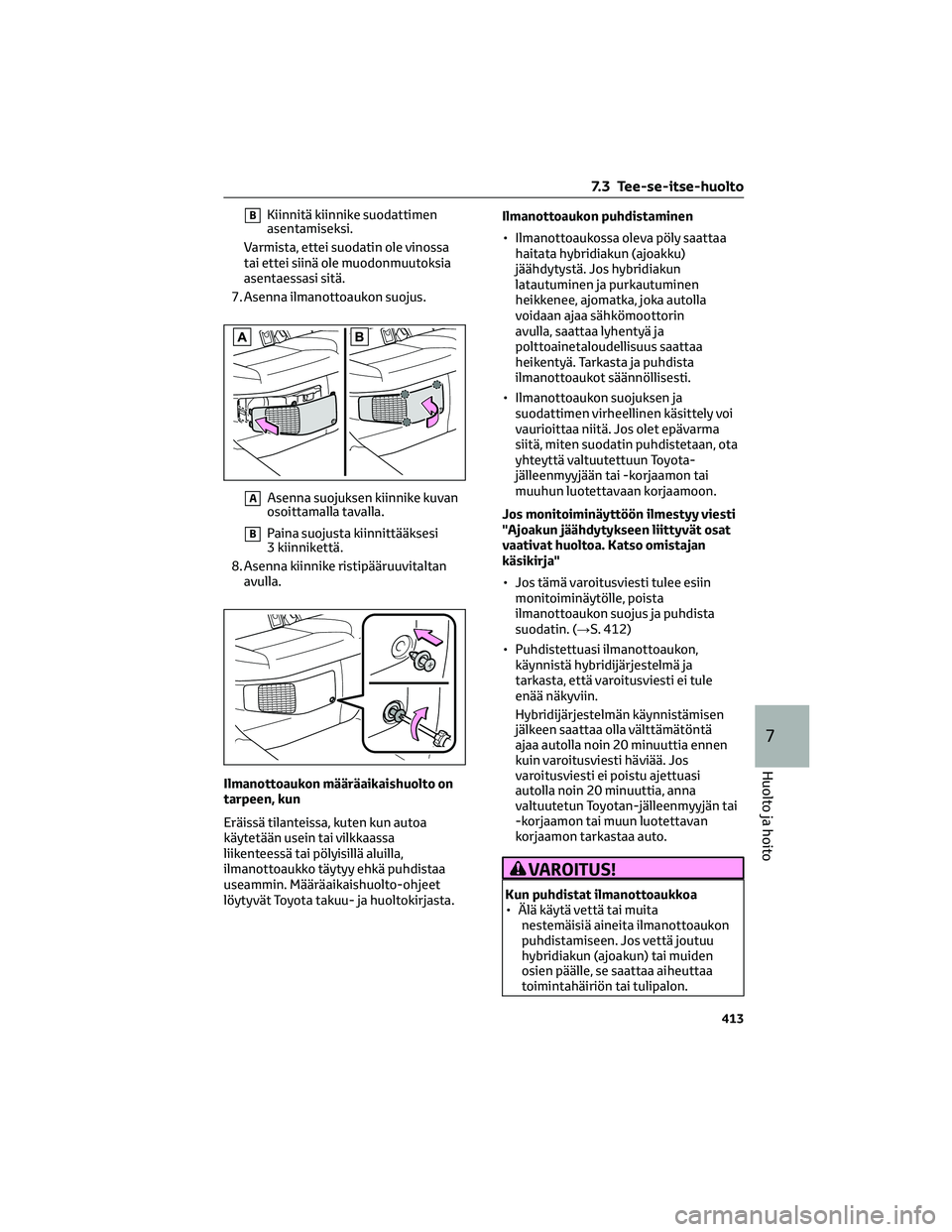

BKiinnitä kiinnike suodattimen
asentamiseksi.
Varmista, ettei suodatin ole vinossa
tai ettei siinä ole muodonmuutoksia
asentaessasi sitä.
7. Asenna ilmanottoaukon suojus.
AAsenna suojuksen kiinnike kuvan
osoittamalla tavalla.
BPaina suojusta kiinnittääksesi
3 kiinnikettä.
8. Asenna kiinnike ristipääruuvitaltan
avulla.
Ilmanottoaukon määräaikaishuolto on
tarpeen, kun
Eräissä tilanteissa, kuten kun autoa
käytetään usein tai vilkkaassa
liikenteessä tai pölyisillä aluilla,
ilmanottoaukko täytyy ehkä puhdistaa
useammin. Määräaikaishuolto-ohjeet
löytyvät Toyota takuu- ja huoltokirjasta.Ilmanottoaukon puhdistaminen
• Ilmanottoaukossa oleva pöly saattaa
haitata hybridiakun (ajoakku)
jäähdytystä. Jos hybridiakun
latautuminen ja purkautuminen
heikkenee, ajomatka, joka autolla
voidaan ajaa sähkömoottorin
avulla, saattaa lyhentyä ja
polttoainetaloudellisuus saattaa
heikentyä. Tarkasta ja puhdista
ilmanottoaukot säännöllisesti.
• Ilmanottoaukon suojuksen ja
suodattimen virheellinen käsittely voi
vaurioittaa niitä. Jos olet epävarma
siitä, miten suodatin puhdistetaan, ota
yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamon tai
muuhun luotettavaan korjaamoon.
Jos monitoiminäyttöön ilmestyy viesti
"Ajoakun jäähdytykseen liittyvät osat
vaativat huoltoa. Katso omistajan
käsikirja"
• Jos tämä varoitusviesti tulee esiin
monitoiminäytölle, poista
ilmanottoaukon suojus ja puhdista
suodatin. (→S. 412)
• Puhdistettuasi ilmanottoaukon,
käynnistä hybridijärjestelmä ja
tarkasta, että varoitusviesti ei tule
enää näkyviin.
Hybridijärjestelmän käynnistämisen
jälkeen saattaa olla välttämätöntä
ajaa autolla noin 20 minuuttia ennen
kuin varoitusviesti häviää. Jos
varoitusviesti ei poistu ajettuasi
autolla noin 20 minuuttia, anna
valtuutetun Toyotan-jälleenmyyjän tai
-korjaamon tai muun luotettavan
korjaamon tarkastaa auto.
VAROITUS!
Kun puhdistat ilmanottoaukkoa
• Älä käytä vettä tai muita
nestemäisiä aineita ilmanottoaukon
puhdistamiseen. Jos vettä joutuu
hybridiakun (ajoakun) tai muiden
osien päälle, se saattaa aiheuttaa
toimintahäiriön tai tulipalon.
7.3 Tee-se-itse-huolto
413
7
Huolto ja hoito

VAROITUS!(Jatkuu)

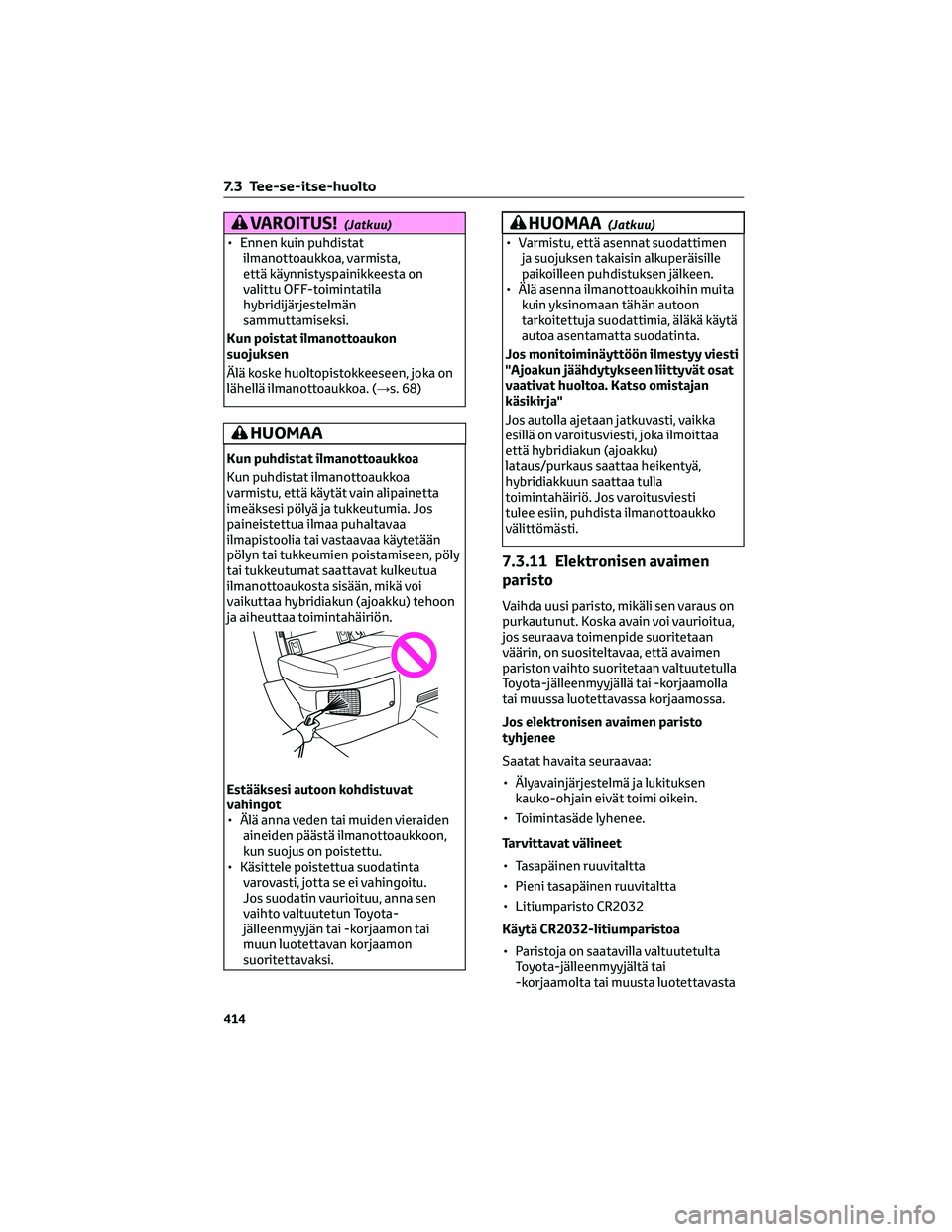

• Ennen kuin puhdistat
ilmanottoaukkoa, varmista,
että käynnistyspainikkeesta on
valittu OFF-toimintatila
hybridijärjestelmän
sammuttamiseksi.
Kun poistat ilmanottoaukon
suojuksen
Älä koske huoltopistokkeeseen, joka on
lähellä ilmanottoaukkoa. (→s. 68)
HUOMAA
Kun puhdistat ilmanottoaukkoa
Kun puhdistat ilmanottoaukkoa
varmistu, että käytät vain alipainetta
imeäksesi pölyä ja tukkeutumia. Jos
paineistettua ilmaa puhaltavaa
ilmapistoolia tai vastaavaa käytetään
pölyn tai tukkeumien poistamiseen, pöly
tai tukkeutumat saattavat kulkeutua
ilmanottoaukosta sisään, mikä voi
vaikuttaa hybridiakun (ajoakku) tehoon
ja aiheuttaa toimintahäiriön.
Estääksesi autoon kohdistuvat
vahingot
• Älä anna veden tai muiden vieraiden
aineiden päästä ilmanottoaukkoon,
kun suojus on poistettu.
• Käsittele poistettua suodatinta
varovasti, jotta se ei vahingoitu.
Jos suodatin vaurioituu, anna sen
vaihto valtuutetun Toyota-
jälleenmyyjän tai -korjaamon tai
muun luotettavan korjaamon
suoritettavaksi.
HUOMAA(Jatkuu)
• Varmistu, että asennat suodattimen
ja suojuksen takaisin alkuperäisille
paikoilleen puhdistuksen jälkeen.
• Älä asenna ilmanottoaukkoihin muita
kuin yksinomaan tähän autoon
tarkoitettuja suodattimia, äläkä käytä
autoa asentamatta suodatinta.
Jos monitoiminäyttöön ilmestyy viesti
"Ajoakun jäähdytykseen liittyvät osat
vaativat huoltoa. Katso omistajan
käsikirja"
Jos autolla ajetaan jatkuvasti, vaikka
esillä on varoitusviesti, joka ilmoittaa
että hybridiakun (ajoakku)
lataus/purkaus saattaa heikentyä,
hybridiakkuun saattaa tulla
toimintahäiriö. Jos varoitusviesti
tulee esiin, puhdista ilmanottoaukko
välittömästi.
7.3.11 Elektronisen avaimen
paristo
Vaihda uusi paristo, mikäli sen varaus on
purkautunut. Koska avain voi vaurioitua,
jos seuraava toimenpide suoritetaan
väärin, on suositeltavaa, että avaimen
pariston vaihto suoritetaan valtuutetulla
Toyota-jälleenmyyjällä tai -korjaamolla
tai muussa luotettavassa korjaamossa.
Jos elektronisen avaimen paristo
tyhjenee
Saatat havaita seuraavaa:
• Älyavainjärjestelmä ja lukituksen
kauko-ohjain eivät toimi oikein.
• Toimintasäde lyhenee.
Tarvittavat välineet
• Tasapäinen ruuvitaltta
• Pieni tasapäinen ruuvitaltta
• Litiumparisto CR2032
Käytä CR2032-litiumparistoa
• Paristoja on saatavilla valtuutetulta
Toyota-jälleenmyyjältä tai
-korjaamolta tai muusta luotettavasta
7.3 Tee-se-itse-huolto
414

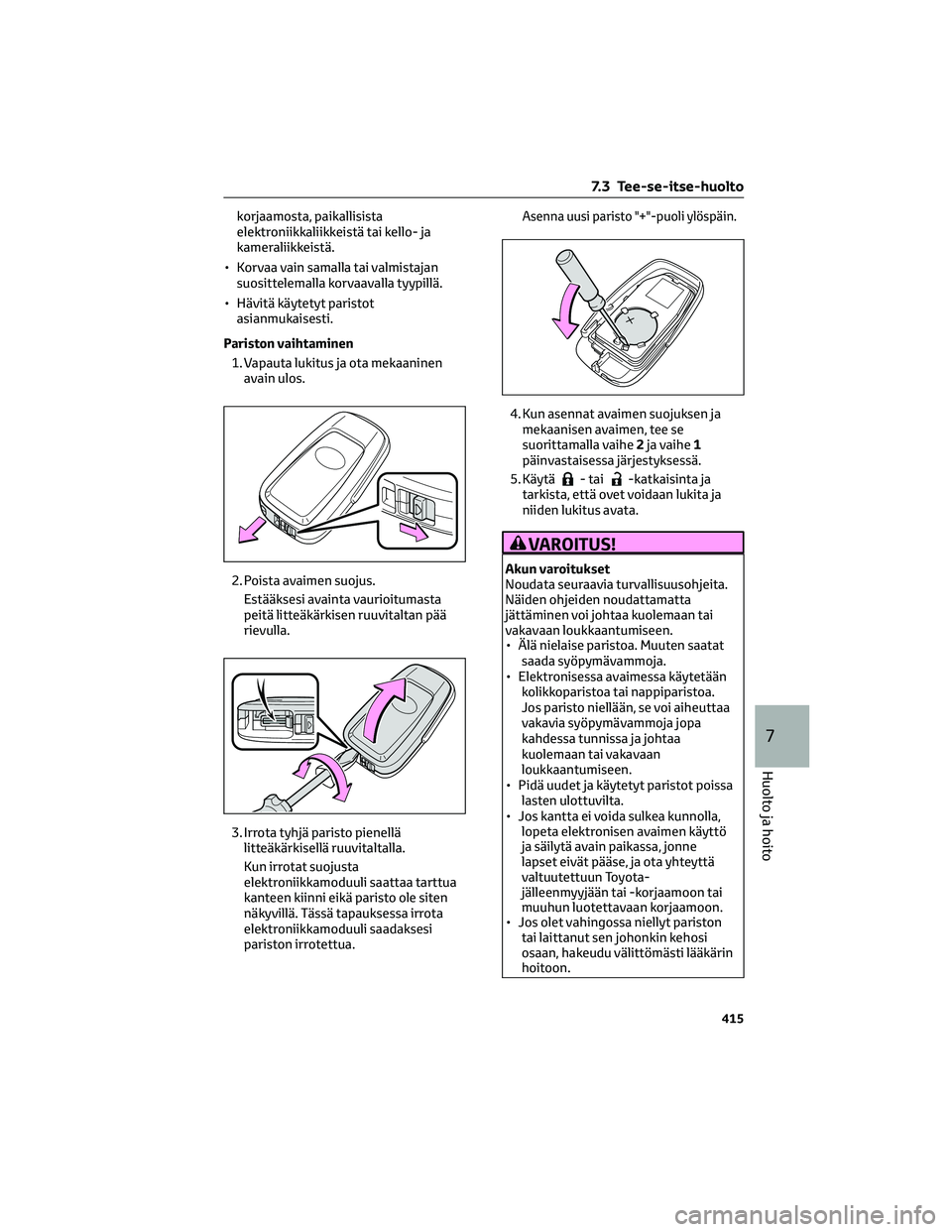

korjaamosta, paikallisista
elektroniikkaliikkeistä tai kello- ja
kameraliikkeistä.
• Korvaa vain samalla tai valmistajan
suosittelemalla korvaavalla tyypillä.
• Hävitä käytetyt paristot
asianmukaisesti.
Pariston vaihtaminen
1. Vapauta lukitus ja ota mekaaninen
avain ulos.
2. Poista avaimen suojus.
Estääksesi avainta vaurioitumasta
peitä litteäkärkisen ruuvitaltan pää
rievulla.
3. Irrota tyhjä paristo pienellä
litteäkärkisellä ruuvitaltalla.
Kun irrotat suojusta
elektroniikkamoduuli saattaa tarttua
kanteen kiinni eikä paristo ole siten
näkyvillä. Tässä tapauksessa irrota
elektroniikkamoduuli saadaksesi
pariston irrotettua.Asenna uusi paristo "+"-puoli ylöspäin.
4. Kun asennat avaimen suojuksen ja
mekaanisen avaimen, tee se
suorittamalla vaihe2ja vaihe1
päinvastaisessa järjestyksessä.
5. Käytä
- tai-katkaisinta ja
tarkista, että ovet voidaan lukita ja
niiden lukitus avata.
VAROITUS!
Akun varoitukset
Noudata seuraavia turvallisuusohjeita.
Näiden ohjeiden noudattamatta
jättäminen voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.
• Älä nielaise paristoa. Muuten saatat
saada syöpymävammoja.
• Elektronisessa avaimessa käytetään
kolikkoparistoa tai nappiparistoa.
Jos paristo niellään, se voi aiheuttaa
vakavia syöpymävammoja jopa
kahdessa tunnissa ja johtaa
kuolemaan tai vakavaan
loukkaantumiseen.
• Pidä uudet ja käytetyt paristot poissa
lasten ulottuvilta.
• Jos kantta ei voida sulkea kunnolla,
lopeta elektronisen avaimen käyttö
ja säilytä avain paikassa, jonne
lapset eivät pääse, ja ota yhteyttä
valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai
muuhun luotettavaan korjaamoon.
• Jos olet vahingossa niellyt pariston
tai laittanut sen johonkin kehosi
osaan, hakeudu välittömästi lääkärin
hoitoon.
7.3 Tee-se-itse-huolto
415
7
Huolto ja hoito

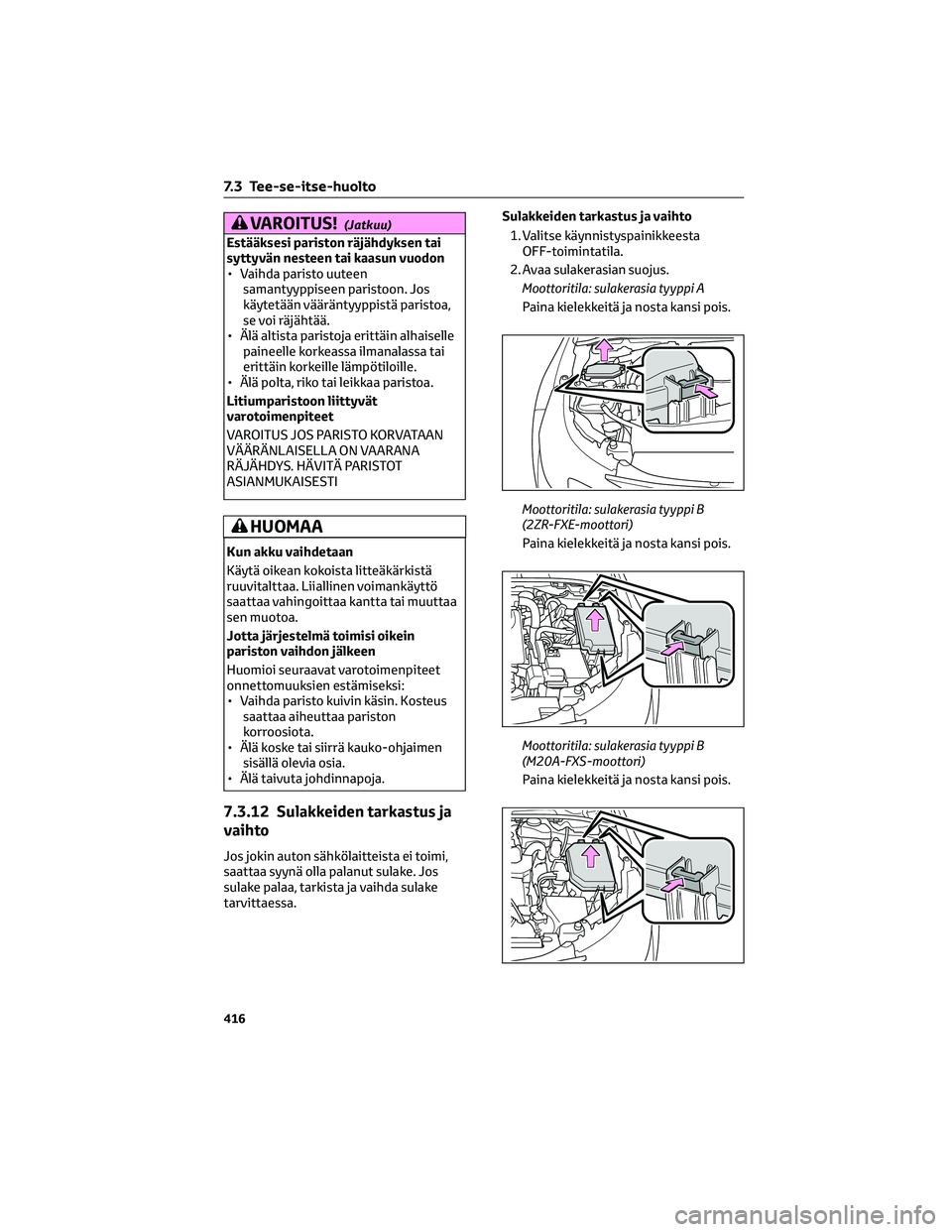

VAROITUS!(Jatkuu)
Estääksesi pariston räjähdyksen tai
syttyvän nesteen tai kaasun vuodon
• Vaihda paristo uuteen
samantyyppiseen paristoon. Jos
käytetään vääräntyyppistä paristoa,
se voi räjähtää.
• Älä altista paristoja erittäin alhaiselle
paineelle korkeassa ilmanalassa tai
erittäin korkeille lämpötiloille.
• Älä polta, riko tai leikkaa paristoa.
Litiumparistoon liittyvät
varotoimenpiteet
VAROITUS JOS PARISTO KORVATAAN
VÄÄRÄNLAISELLA ON VAARANA
RÄJÄHDYS. HÄVITÄ PARISTOT
ASIANMUKAISESTI
HUOMAA
Kun akku vaihdetaan
Käytä oikean kokoista litteäkärkistä
ruuvitalttaa. Liiallinen voimankäyttö
saattaa vahingoittaa kantta tai muuttaa
sen muotoa.
Jotta järjestelmä toimisi oikein
pariston vaihdon jälkeen
Huomioi seuraavat varotoimenpiteet
onnettomuuksien estämiseksi:
• Vaihda paristo kuivin käsin. Kosteus
saattaa aiheuttaa pariston
korroosiota.
• Älä koske tai siirrä kauko-ohjaimen
sisällä olevia osia.
• Älä taivuta johdinnapoja.
7.3.12 Sulakkeiden tarkastus ja
vaihto
Jos jokin auton sähkölaitteista ei toimi,
saattaa syynä olla palanut sulake. Jos
sulake palaa, tarkista ja vaihda sulake
tarvittaessa.Sulakkeiden tarkastus ja vaihto
1. Valitse käynnistyspainikkeesta
OFF-toimintatila.
2. Avaa sulakerasian suojus.
Moottoritila: sulakerasia tyyppi A
Paina kielekkeitä ja nosta kansi pois.
Moottoritila: sulakerasia tyyppi B
(2ZR-FXE-moottori)
Paina kielekkeitä ja nosta kansi pois.
Moottoritila: sulakerasia tyyppi B
(M20A-FXS-moottori)
Paina kielekkeitä ja nosta kansi pois.
7.3 Tee-se-itse-huolto
416

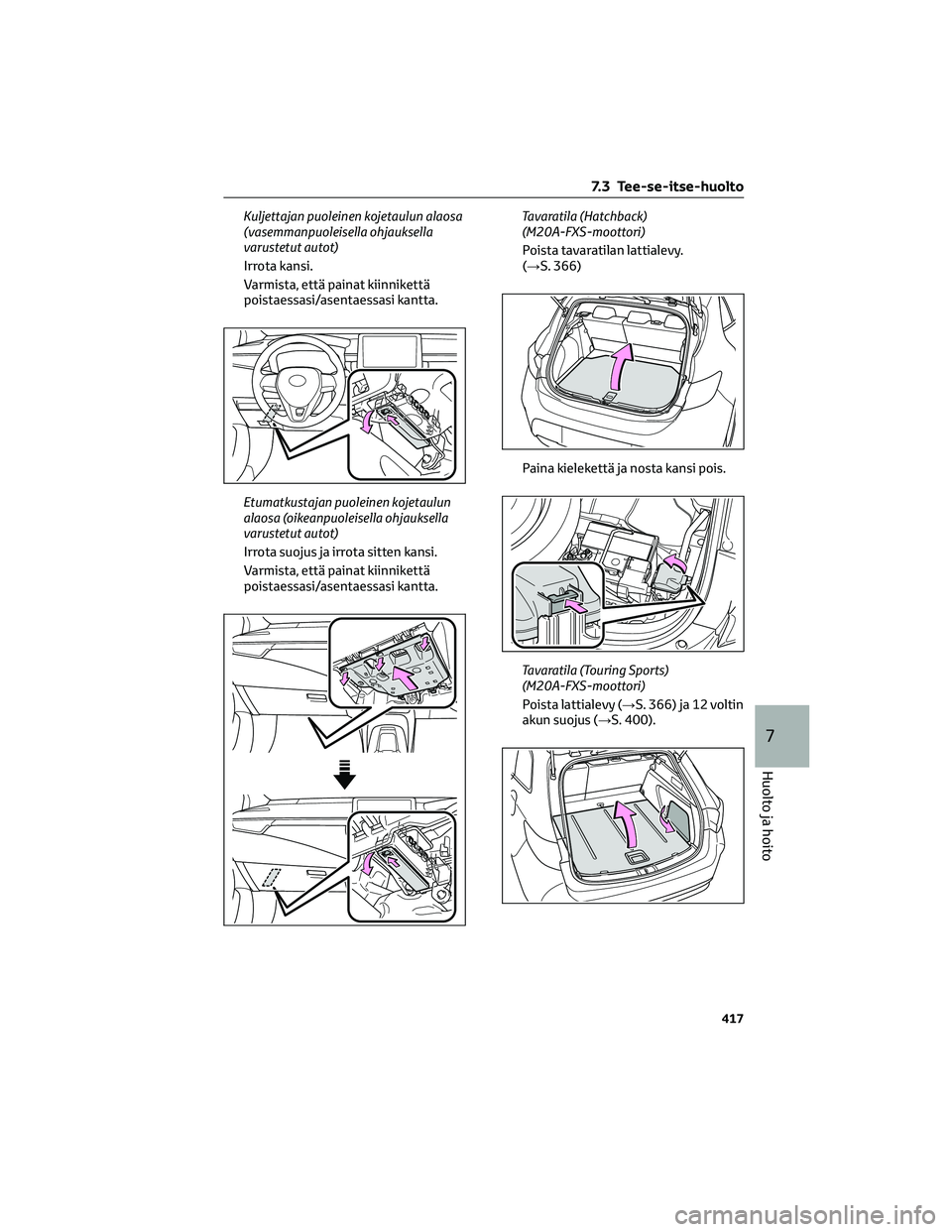

Kuljettajan puoleinen kojetaulun alaosa
(vasemmanpuoleisella ohjauksella
varustetut autot)
Irrota kansi.
Varmista, että painat kiinnikettä
poistaessasi/asentaessasi kantta.
Etumatkustajan puoleinen kojetaulun
alaosa (oikeanpuoleisella ohjauksella
varustetut autot)
Irrota suojus ja irrota sitten kansi.
Varmista, että painat kiinnikettä
poistaessasi/asentaessasi kantta.Tavaratila (Hatchback)
(M20A-FXS-moottori)
Poista tavaratilan lattialevy.
(→S. 366)
Paina kielekettä ja nosta kansi pois.
Tavaratila (Touring Sports)
(M20A-FXS-moottori)
Poista lattialevy (→S. 366) ja 12 voltin
akun suojus (→S. 400).
7.3 Tee-se-itse-huolto
417
7
Huolto ja hoito

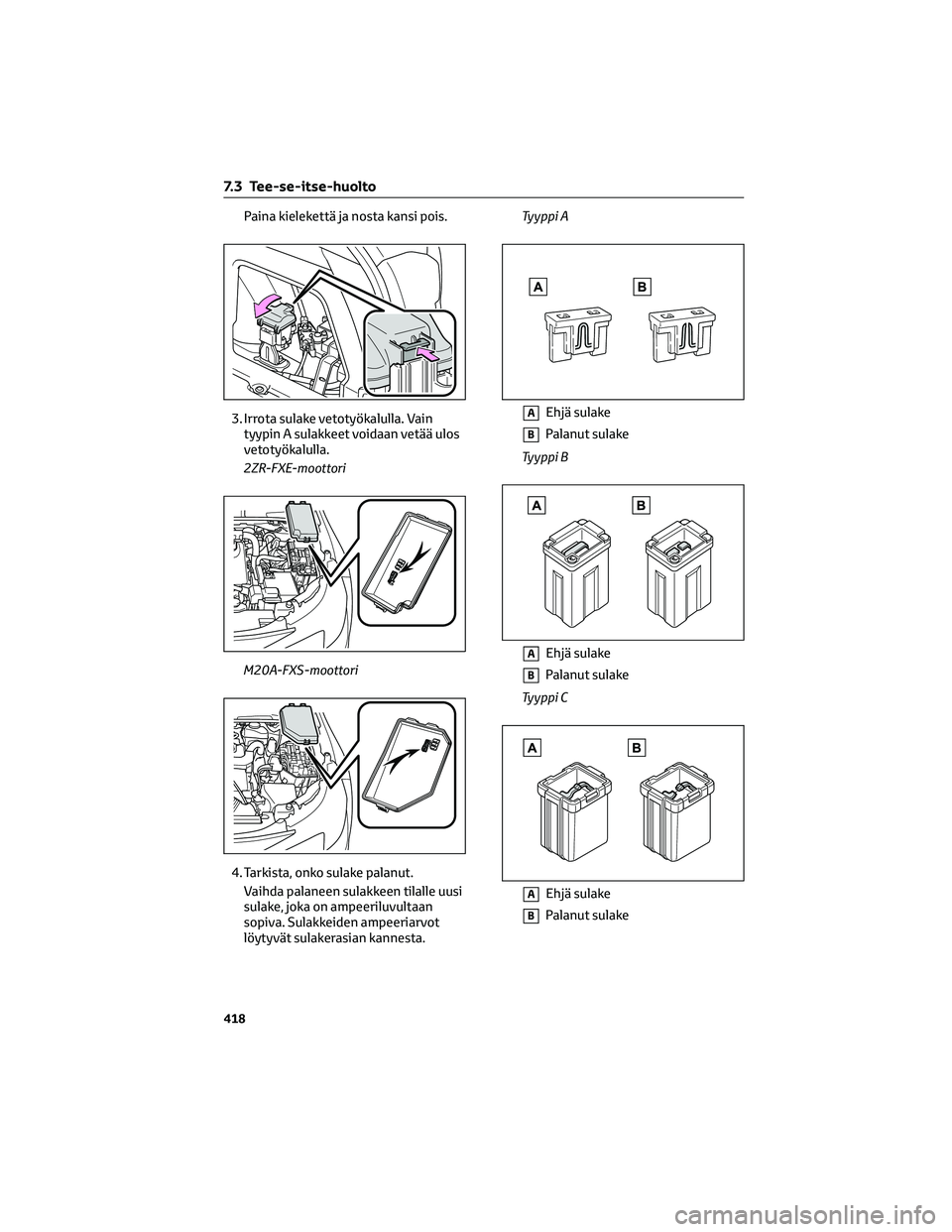

Paina kielekettä ja nosta kansi pois.
3. Irrota sulake vetotyökalulla. Vain
tyypin A sulakkeet voidaan vetää ulos
vetotyökalulla.
2ZR-FXE-moottori
M20A-FXS-moottori
4. Tarkista, onko sulake palanut.
Vaihda palaneen sulakkeen tilalle uusi
sulake, joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot
löytyvät sulakerasian kannesta.Tyyppi A
Tyyppi B
Tyyppi C
AEhjä sulake
BPalanut sulake
AEhjä sulake
BPalanut sulake
AEhjä sulake
BPalanut sulake
7.3 Tee-se-itse-huolto
418
