TOYOTA COROLLA HYBRID 2020 Instructieboekje (in Dutch)

130
COROLLA HV_TMMT_EE2-1. Instrumentenpaneel

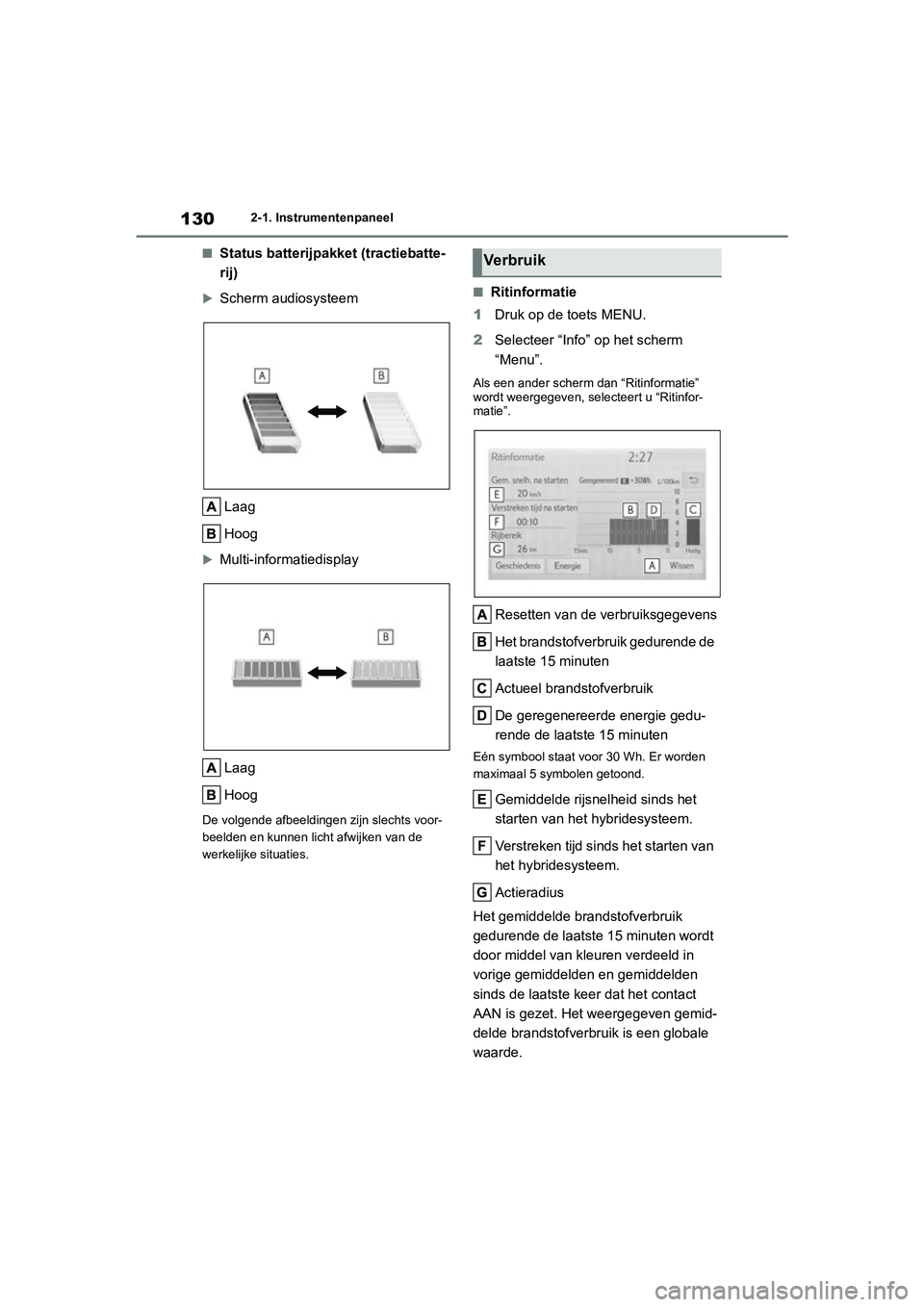

■Status batterijpakket (tractiebatte-
rij)
Scherm audiosysteem
Laag
Hoog
Multi-informatiedisplayLaag
Hoog
De volgende afbeeldingen zijn slechts voor-
beelden en kunnen licht afwijken van de
werkelijke situaties.
■Ritinformatie
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm
“Menu”.
Als een ander scherm dan “Ritinformatie”
wordt weergegeven, selecteert u “Ritinfor-
matie”.
Resetten van de verbruiksgegevens
Het brandstofverbruik gedurende de
laatste 15 minuten
Actueel brandstofverbruik
De geregenereerde energie gedu-
rende de laatste 15 minuten
Eén symbool staat voor 30 Wh. Er worden
maximaal 5 symbolen getoond.
Gemiddelde rijsnelheid sinds het
starten van het hybridesysteem.
Verstreken tijd sinds het starten van
het hybridesysteem.
Actieradius
Het gemiddelde brandstofverbruik
gedurende de laatste 15 minuten wordt
door middel van kleuren verdeeld in
vorige gemiddelden en gemiddelden
sinds de laatste keer dat het contact
AAN is gezet. Het weergegeven gemid-
delde brandstofverbr uik is een globale
waarde.
Ve rb r u i k
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 130 Thursday, October 3, 2019 10:56 AM

131
2
COROLLA HV_TMMT_EE 2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
De afbeelding is slechts een voorbeeld en
kan afwijken van de werkelijke situatie.

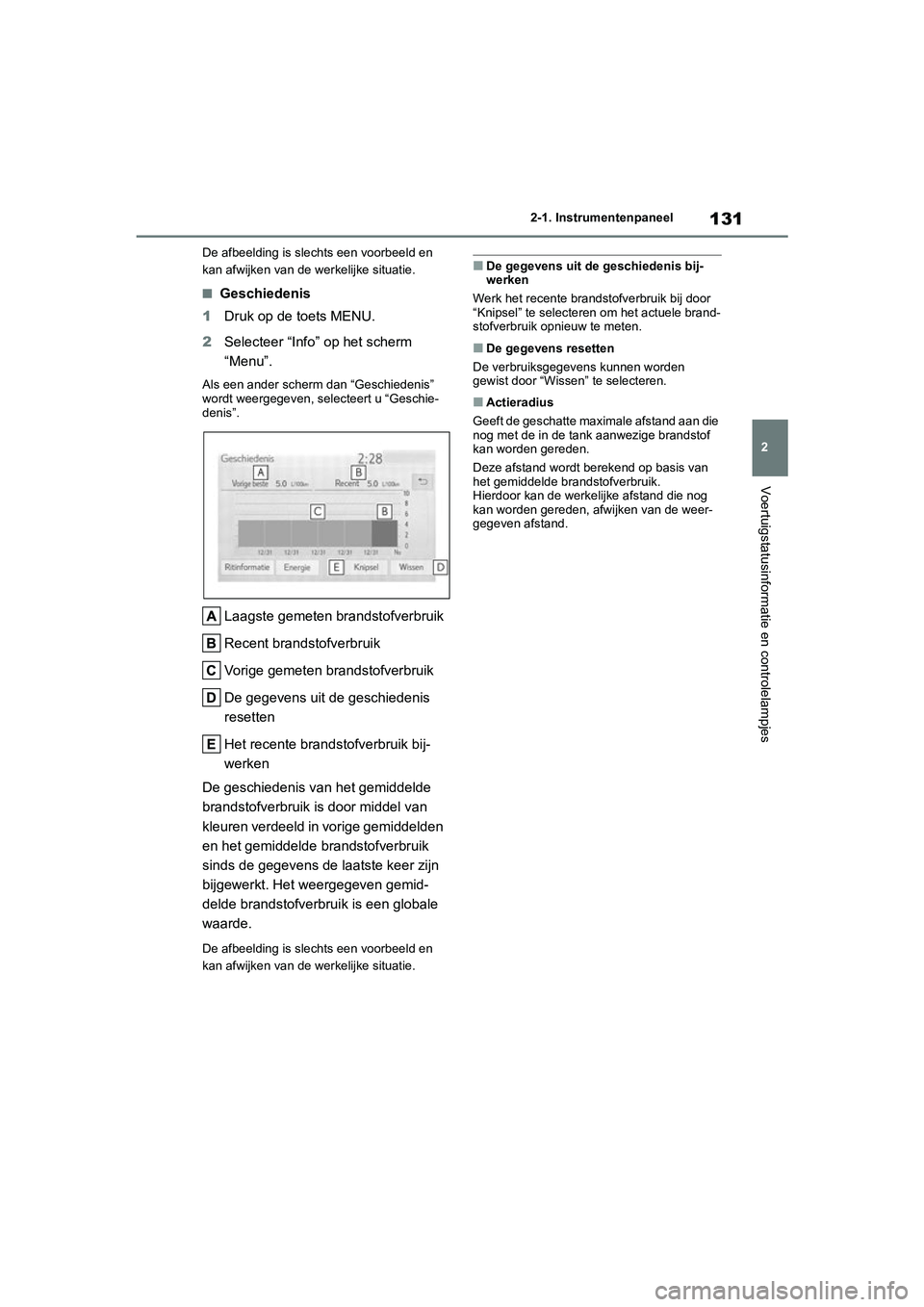

■Geschiedenis
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm
“Menu”.
Als een ander scherm dan “Geschiedenis”
wordt weergegeven, selecteert u “Geschie-
denis”.
Laagste gemeten br andstofverbruik
Recent brandstofverbruik
Vorige gemeten brandstofverbruik
De gegevens uit de geschiedenis
resetten
Het recente brandstofverbruik bij-
werken
De geschiedenis van het gemiddelde
brandstofverbruik is door middel van
kleuren verdeeld in vorige gemiddelden
en het gemiddelde brandstofverbruik
sinds de gegevens de laatste keer zijn
bijgewerkt. Het weergegeven gemid-
delde brandstofverbruik is een globale
waarde.
De afbeelding is slechts een voorbeeld en
kan afwijken van de werkelijke situatie.
■De gegevens uit de geschiedenis bij-
werken
Werk het recente brandstofverbruik bij door
“Knipsel” te selecteren om het actuele brand-
stofverbruik opnieuw te meten.
■De gegevens resetten
De verbruiksgegevens kunnen worden
gewist door “Wissen” te selecteren.
■Actieradius
Geeft de geschatte maximale afstand aan die
nog met de in de tank aanwezige brandstof
kan worden gereden.
Deze afstand wordt berekend op basis van
het gemiddelde brandstofverbruik.
Hierdoor kan de werkelijke afstand die nog
kan worden gereden, afwijken van de weer-
gegeven afstand.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 131 Thursday, October 3, 2019 10:56 AM

132
COROLLA HV_TMMT_EE2-1. Instrumentenpaneel
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 132
Thursday, October 3, 2019 10:56 AM

3

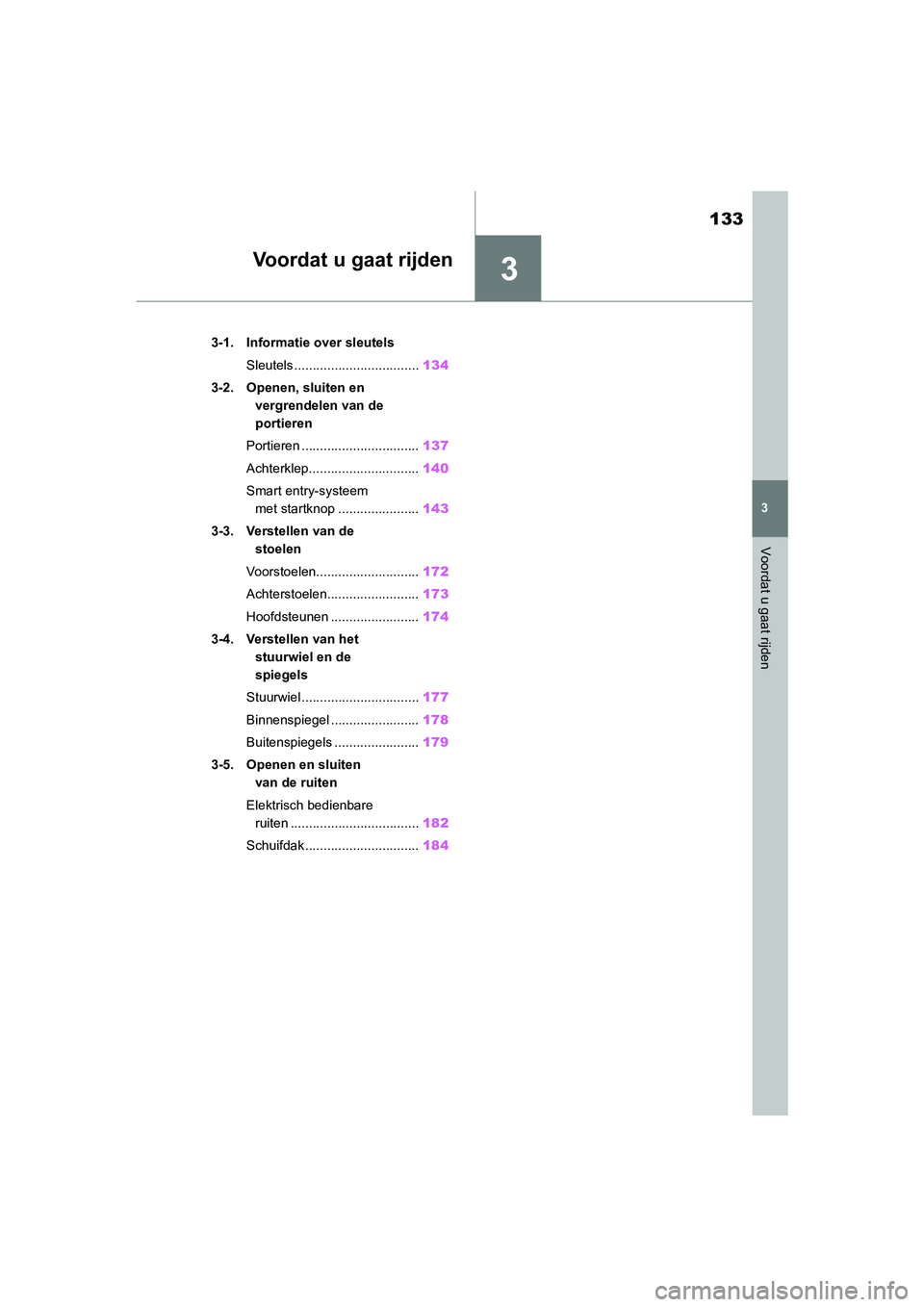

133
COROLLA HV_TMMT_EE
3
Voordat u gaat rijden
Voordat u gaat rijden
.3-1. Informatie over sleutelsSleutels .................................. 134
3-2. Openen, sluiten en vergrendelen van de
portieren
Portieren ................................ 137
Achterklep.............................. 140
Smart entry-systeem met startknop ...................... 143
3-3. Verstellen van de stoelen
Voorstoelen............................ 172
Achterstoelen......................... 173
Hoofdsteunen ........................ 174
3-4. Verstellen van het stuurwiel en de
spiegels
Stuurwiel ................................ 177
Binnenspiegel ........................ 178
Buitenspiegels ....................... 179
3-5. Openen en sluiten van de ruiten
Elektrisch bedienbare ruiten ................................... 182
Schuifdak ............................... 184
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 133 Thursday, October 3, 2019 10:56 AM

134

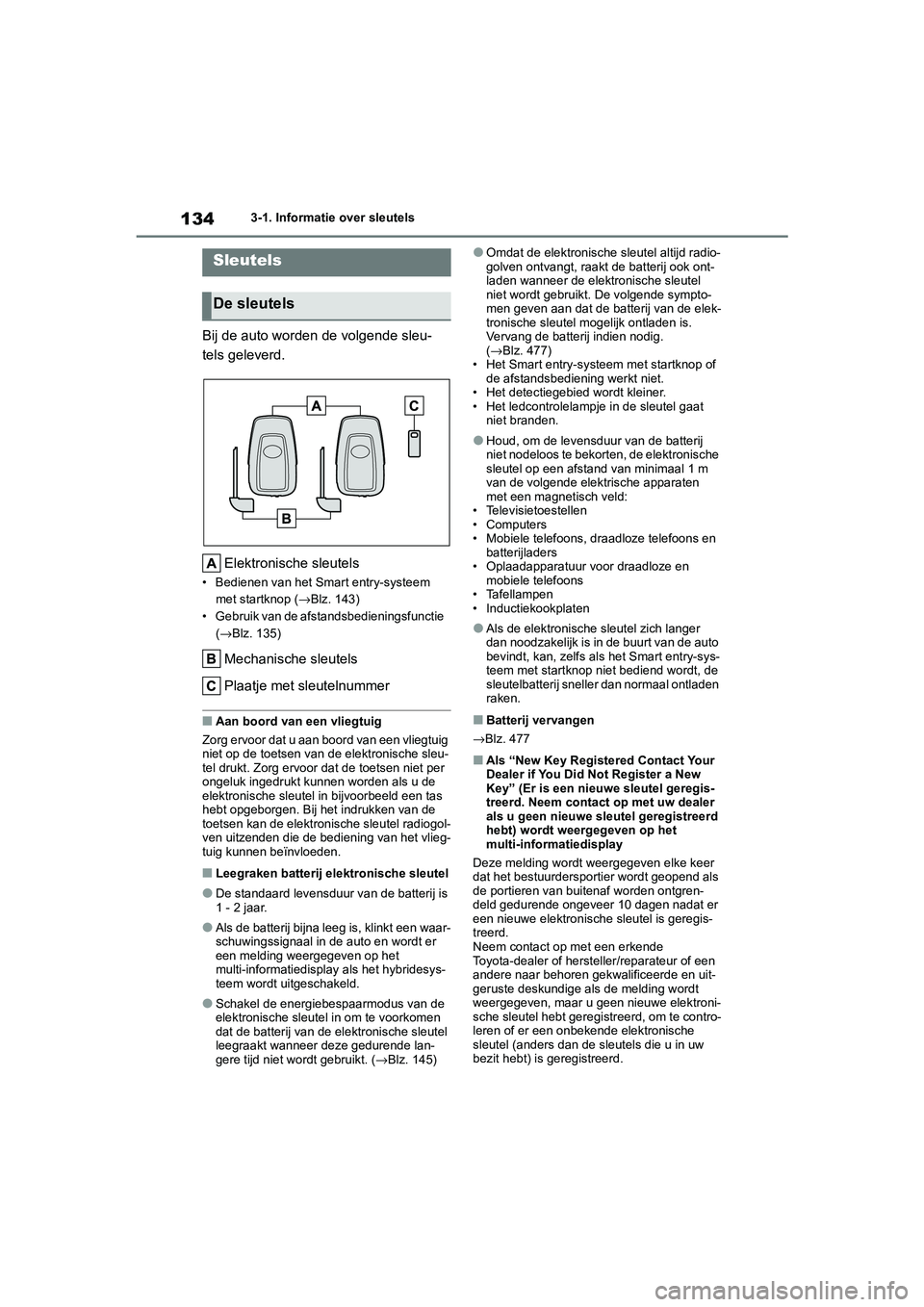

COROLLA HV_TMMT_EE3-1. Informatie over sleutels
3-1.Informatie over sleutels
Bij de auto worden
de volgende sleu-
tels geleverd.
Elektronische sleutels
• Bedienen van het Smart entry-systeem met startknop ( →Blz. 143)
• Gebruik van de afstandsbedieningsfunctie (→ Blz. 135)
Mechanische sleutels
Plaatje met sleutelnummer
■Aan boord van een vliegtuig
Zorg ervoor dat u aan boord van een vliegtuig
niet op de toetsen van de elektronische sleu-
tel drukt. Zorg ervoor dat de toetsen niet per
ongeluk ingedrukt kunnen worden als u de
elektronische sleutel in bijvoorbeeld een tas
hebt opgeborgen. Bij het indrukken van de
toetsen kan de elektronische sleutel radiogol-
ven uitzenden die de bediening van het vlieg-
tuig kunnen beïnvloeden.
■Leegraken batterij elektronische sleutel
●De standaard levensduur van de batterij is
1 - 2 jaar.
●Als de batterij bijna leeg is, klinkt een waar-
schuwingssignaal in de auto en wordt er
een melding weergegeven op het
multi-informatiedisplay als het hybridesys-
teem wordt uitgeschakeld.
●Schakel de energiebespaarmodus van de
elektronische sleutel in om te voorkomen
dat de batterij van de elektronische sleutel
leegraakt wanneer deze gedurende lan-
gere tijd niet wordt gebruikt. ( →Blz. 145)
●Omdat de elektronische sleutel altijd radio-
golven ontvangt, raakt de batterij ook ont-
laden wanneer de elektronische sleutel
niet wordt gebruikt. De volgende sympto-
men geven aan dat de batterij van de elek-
tronische sleutel mogel ijk ontladen is.
Vervang de batterij indien nodig.
( → Blz. 477)
• Het Smart entry-systeem met startknop of de afstandsbediening werkt niet.
• Het detectiegebied wordt kleiner.
• Het ledcontrolelampje in de sleutel gaat niet branden.
●Houd, om de levensduur van de batterij
niet nodeloos te bekor ten, de elektronische
sleutel op een afstand van minimaal 1 m
van de volgende elektrische apparaten
met een magnetisch veld:
• Televisietoestellen
• Computers
• Mobiele telefoons, draadloze telefoons en batterijladers
• Oplaadapparatuur voor draadloze en mobiele telefoons
• Tafellampen
• Inductiekookplaten
●Als de elektronische sleutel zich langer
dan noodzakelijk is in de buurt van de auto
bevindt, kan, zelfs als het Smart entry-sys-
teem met startknop niet bediend wordt, de
sleutelbatterij sneller dan normaal ontladen
raken.
■Batterij vervangen
→ Blz. 477
■Als “New Key Registered Contact Your
Dealer if You Did Not Register a New
Key” (Er is een nieuwe sleutel geregis-
treerd. Neem contact op met uw dealer
als u geen nieuwe sleutel geregistreerd
hebt) wordt weergegeven op het
multi-informatiedisplay
Deze melding wordt weergegeven elke keer
dat het bestuurdersportier wordt geopend als
de portieren van buitenaf worden ontgren-
deld gedurende ongeveer 10 dagen nadat er
een nieuwe elektronische sleutel is geregis-
treerd.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige als de melding wordt
weergegeven, maar u geen nieuwe elektroni-
sche sleutel hebt geregistreerd, om te contro-
leren of er een onbekende elektronische
sleutel (anders dan de sleutels die u in uw
bezit hebt) is geregistreerd.
Sleutels
De sleutels
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 134 Thursday, October 3, 2019 10:56 AM

135
3
COROLLA HV_TMMT_EE 3-1. Informatie over sleutels
Voordat u gaat rijden

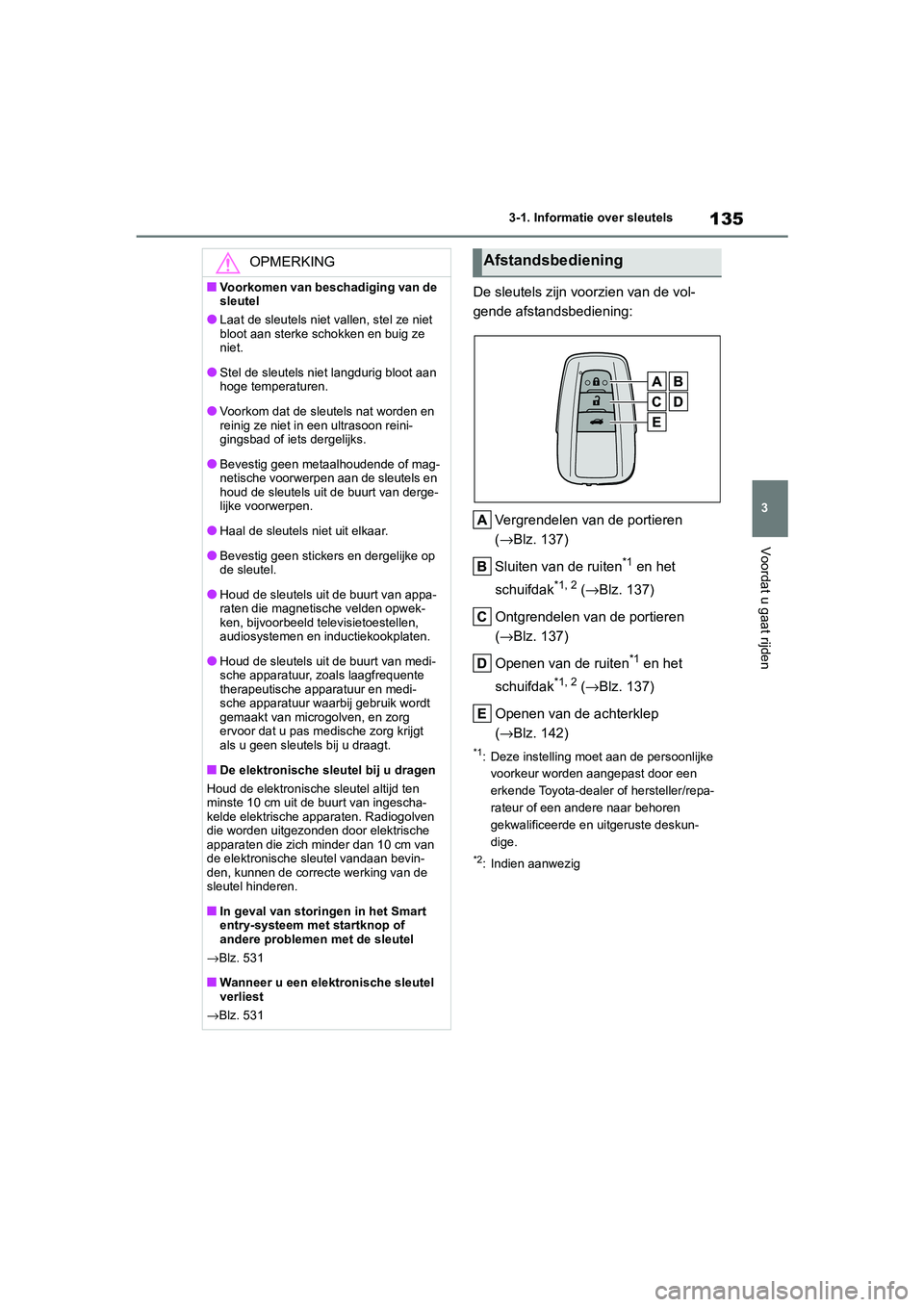

De sleutels zijn v
oorzien van de vol-
gende afstandsbediening:
Vergrendelen van de portieren
(→Blz. 137)
Sluiten van de ruiten
*1 en het
schuifdak
*1, 2 ( →Blz. 137)
Ontgrendelen van de portieren
(→Blz. 137)
Openen van de ruiten
*1 en het
schuifdak
*1, 2 ( →Blz. 137)
Openen van de achterklep
(→Blz. 142)
*1: Deze instelling moet aan de persoonlijke voorkeur worden aangepast door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
*2: Indien aanwezig
OPMERKING
■Voorkomen van beschadiging van de
sleutel
●Laat de sleutels niet vallen, stel ze niet
bloot aan sterke schokken en buig ze
niet.
●Stel de sleutels niet langdurig bloot aan
hoge temperaturen.
●Voorkom dat de sleutels nat worden en
reinig ze niet in een ultrasoon reini-
gingsbad of iets dergelijks.
●Bevestig geen metaalhoudende of mag-
netische voorwerpen aan de sleutels en
houd de sleutels uit de buurt van derge-
lijke voorwerpen.
●Haal de sleutels niet uit elkaar.
●Bevestig geen stickers en dergelijke op
de sleutel.
●Houd de sleutels uit de buurt van appa-
raten die magnetische velden opwek-
ken, bijvoorbeeld televisietoestellen,
audiosystemen en inductiekookplaten.
●Houd de sleutels uit de buurt van medi-
sche apparatuur, zoals laagfrequente
therapeutische apparatuur en medi-
sche apparatuur waarbij gebruik wordt
gemaakt van microgolven, en zorg
ervoor dat u pas medische zorg krijgt
als u geen sleutels bij u draagt.
■De elektronische sleutel bij u dragen
Houd de elektronische sleutel altijd ten
minste 10 cm uit de buurt van ingescha-
kelde elektrische apparaten. Radiogolven
die worden uitgezonden door elektrische
apparaten die zich minder dan 10 cm van
de elektronische sleutel vandaan bevin-
den, kunnen de correcte werking van de
sleutel hinderen.
■In geval van storingen in het Smart
entry-systeem met startknop of
andere problemen met de sleutel
→ Blz. 531
■Wanneer u een elektronische sleutel
verliest
→ Blz. 531
Afstandsbediening
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 135 Thursday, October 3, 2019 10:56 AM

136
COROLLA HV_TMMT_EE3-1. Informatie over sleutels

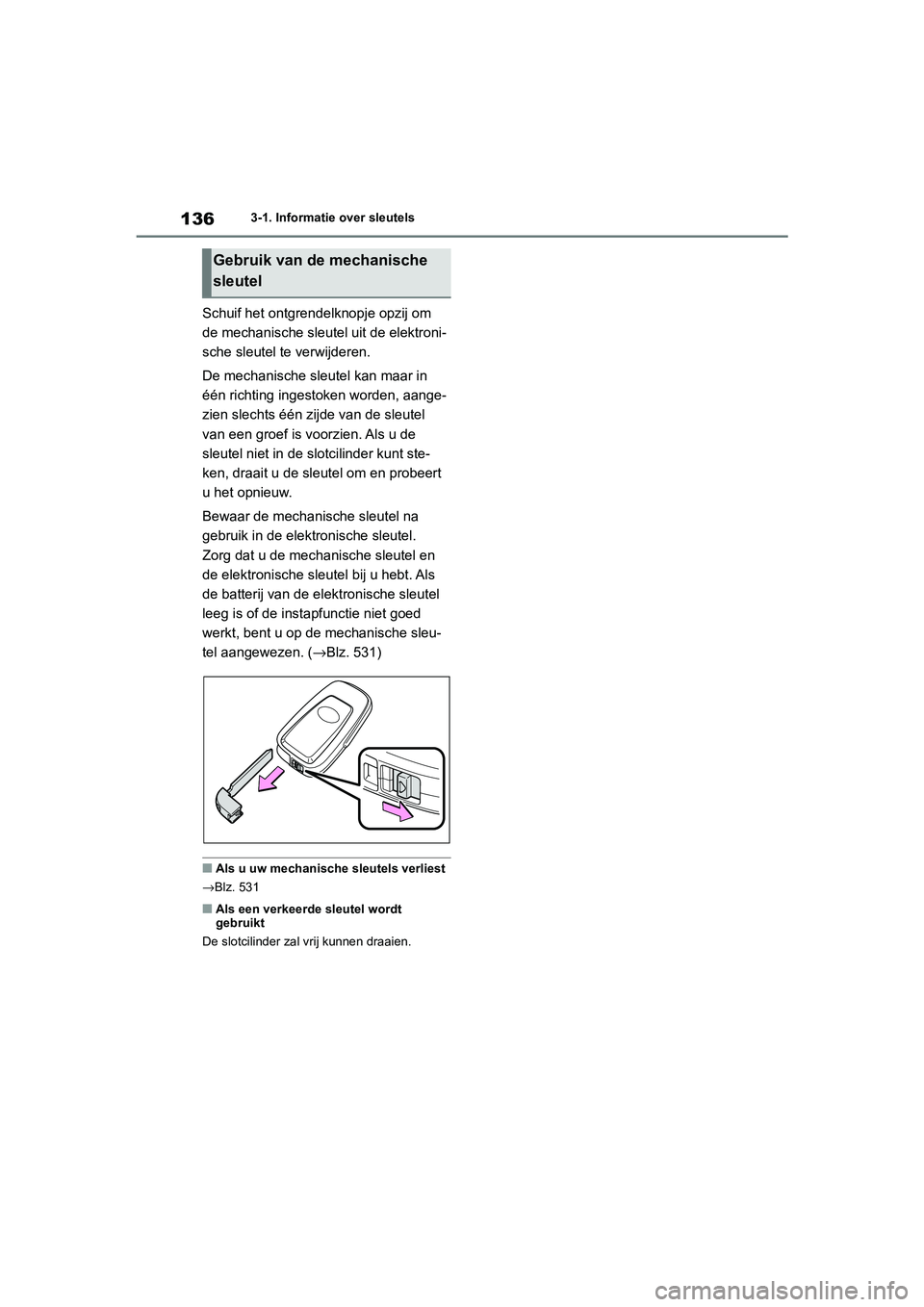

Schuif het ontgrendelknopje opzij om
de mechanische sleutel uit de elektroni-
sche sleutel te verwijderen.
De mechanische sleutel kan maar in
één richting ingestoken worden, aange-
zien slechts één zij
de van de sleutel
van een groef is voorzien. Als u de
sleutel niet in de sl otcilinder kunt ste-
ken, draait u de sleutel om en probeert
u het opnieuw.
Bewaar de mechanische sleutel na
gebruik in de elektronische sleutel.
Zorg dat u de mechanische sleutel en
de elektronische sleut el bij u hebt. Als
de batterij van de elektronische sleutel
leeg is of de inst apfunctie niet goed
werkt, bent u op de mechanische sleu-
tel aangewezen. ( →Blz. 531)
■Als u uw mechanische sleutels verliest
→ Blz. 531
■Als een verkeerde sleutel wordt
gebruikt
De slotcilinder zal vrij kunnen draaien.
Gebruik van de mechanische
sleutel
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 136 Thursday, October 3, 2019 10:56 AM

137
3
COROLLA HV_TMMT_EE 3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden

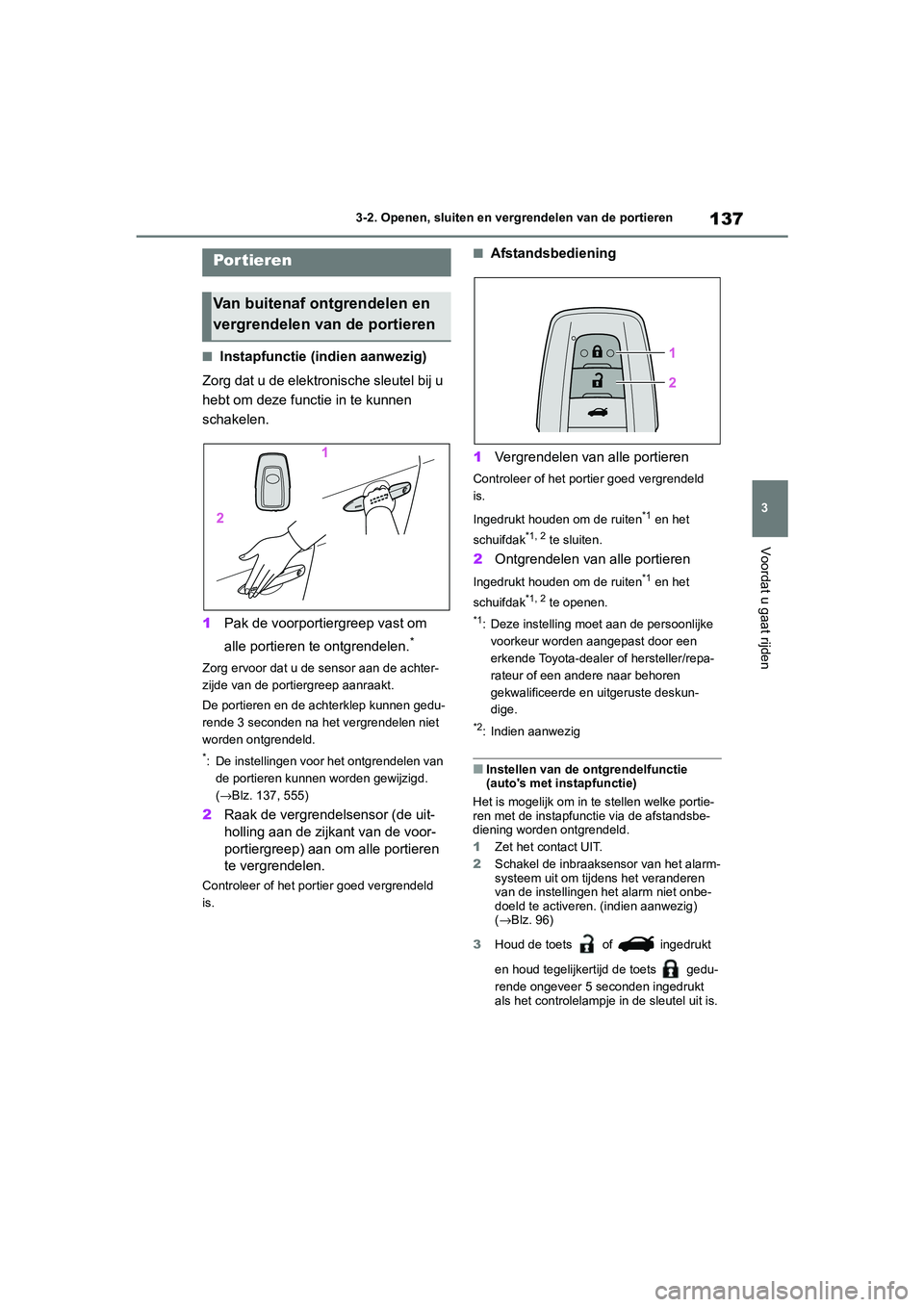

3-2.Openen, sluiten en vergrendelen van de portieren
■Instapfunctie (indien aanwezig)
Zorg dat u de elektronische sleutel bij u
hebt om deze functie in te kunnen
schakelen.
1 Pak de voorportiergreep vast om
alle portieren te ontgrendelen.
*
Zorg ervoor dat u de sensor aan de achter-
zijde van de portiergreep aanraakt.
De portieren en de achterklep kunnen gedu-
rende 3 seconden na het vergrendelen niet
worden ontgrendeld.
*: De instellingen voor het ontgrendelen van
de portieren kunnen worden gewijzigd.
(→ Blz. 137, 555)
2 Raak de vergrendelsensor (de uit-
holling aan de zijkant van de voor-
portiergreep) aan o m alle portieren
te vergrendelen.
Controleer of het portier goed vergrendeld
is.
■Afstandsbediening
1 Vergrendelen van alle portieren
Controleer of het portier goed vergrendeld
is.
Ingedrukt houden om de ruiten
*1 en het
schuifdak*1, 2 te sluiten.
2 Ontgrendelen van alle portieren
Ingedrukt houden om de ruiten*1 en het
schuifdak*1, 2 te openen.
*1: Deze instelling moet aan de persoonlijke voorkeur worden aangepast door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
*2: Indien aanwezig
■Instellen van de ontgrendelfunctie
(auto's met instapfunctie)
Het is mogelijk om in te stellen welke portie-
ren met de instapfunctie via de afstandsbe-
diening worden ontgrendeld.
1 Zet het contact UIT.
2 Schakel de inbraaksensor van het alarm-
systeem uit om tijdens het veranderen
van de instellingen het alarm niet onbe-
doeld te activeren. (indien aanwezig)
(→ Blz. 96)
3 Houd de toets of ingedrukt
en houd tegelijkertijd de toets gedu-
rende ongeveer 5 seconden ingedrukt
als het controlelampje in de sleutel uit is.
Por tieren
Van buitenaf ontgrendelen en
vergrendelen van de portieren
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 137 Thursday, October 3, 2019 10:56 AM

138
COROLLA HV_TMMT_EE3-2. Openen, sluiten en vergrendelen van de portieren

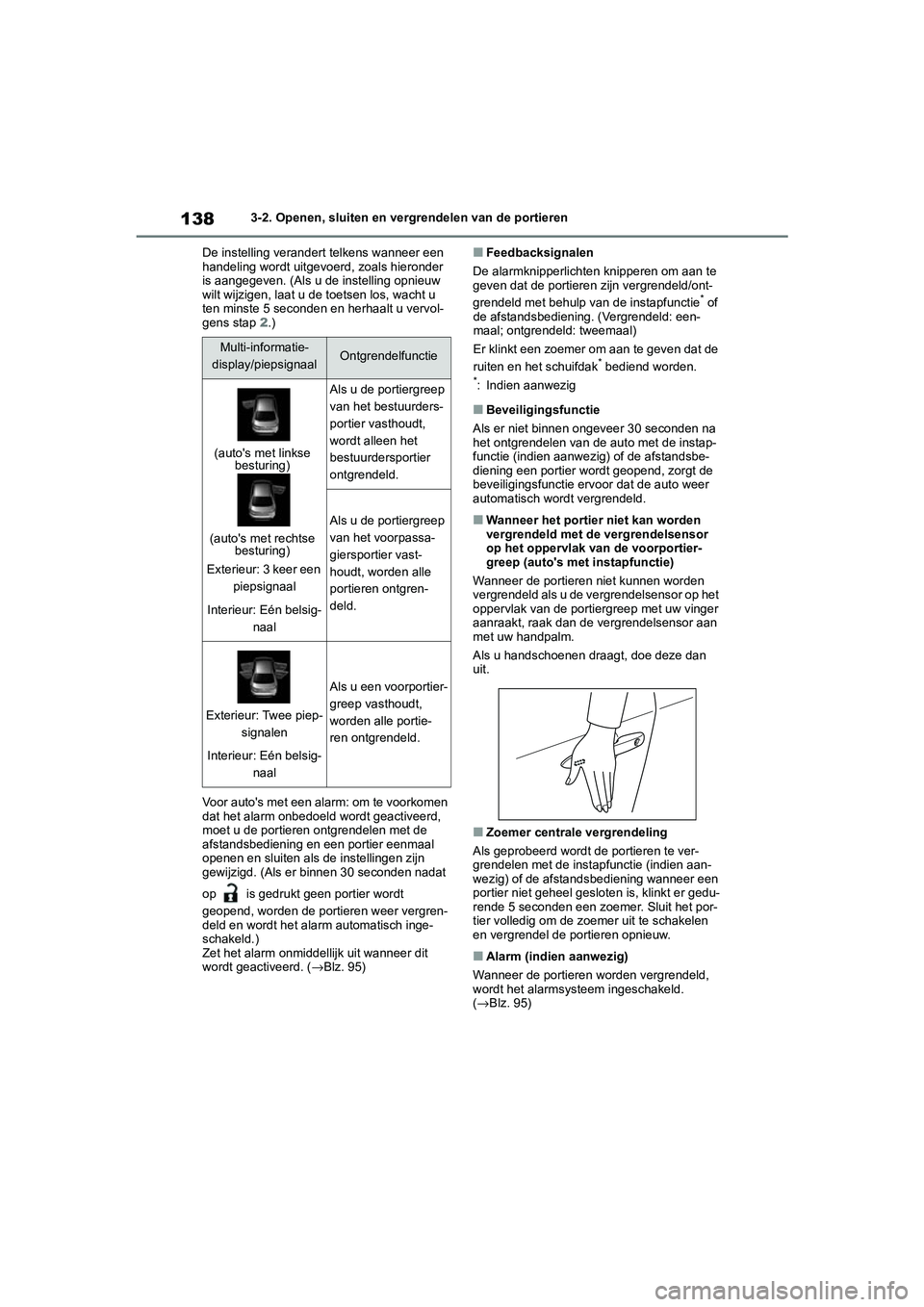

De instelling verandert telkens wanneer een
handeling wordt uitgevoerd, zoals hieronder
is aangegeven. (Als u de instelling opnieuw
wilt wijzigen, laat u de toetsen los, wacht u
ten minste 5 seconden en herhaalt u vervol-
gens stap 2 .)
Voor auto's met een alarm: om te voorkomen
dat het alarm onbedoeld wordt geactiveerd,
moet u de portieren ontgrendelen met de
afstandsbediening en een portier eenmaal
openen en sluiten als de instellingen zijn
gewijzigd. (Als er binnen 30 seconden nadat
op is gedrukt geen portier wordt
geopend, worden de portieren weer vergren-
deld en wordt het alarm automatisch inge-
schakeld.)
Zet het alarm onmiddellijk uit wanneer dit
wordt geactiveerd. ( →Blz. 95)
■Feedbacksignalen
De alarmknipperlichten knipperen om aan te
geven dat de portieren zijn vergrendeld/ont-
grendeld met behulp van de instapfunctie
* of
de afstandsbediening. (Vergrendeld: een-
maal; ontgrendeld: tweemaal)
Er klinkt een zoemer om aan te geven dat de
ruiten en het schuifdak
* bediend worden.*: Indien aanwezig
■Beveiligingsfunctie
Als er niet binnen ongeveer 30 seconden na
het ontgrendelen van de auto met de instap-
functie (indien aanwezig) of de afstandsbe-
diening een portier wordt geopend, zorgt de
beveiligingsfunctie erv oor dat de auto weer
automatisch wordt vergrendeld.
■Wanneer het portier niet kan worden
vergrendeld met de vergrendelsensor
op het oppervlak van de voorportier-
greep (auto's met instapfunctie)
Wanneer de portieren niet kunnen worden
vergrendeld als u de vergrendelsensor op het
oppervlak van de portiergreep met uw vinger
aanraakt, raak dan de ve rgrendelsensor aan
met uw handpalm.
Als u handschoenen draagt, doe deze dan
uit.
■Zoemer centrale vergrendeling
Als geprobeerd wordt de portieren te ver-
grendelen met de instapfunctie (indien aan-
wezig) of de afstandsbediening wanneer een
portier niet geheel geslo ten is, klinkt er gedu-
rende 5 seconden een zoemer. Sluit het por-
tier volledig om de z oemer uit te schakelen
en vergrendel de portieren opnieuw.
■Alarm (indien aanwezig)
Wanneer de portieren worden vergrendeld,
wordt het alarmsysteem ingeschakeld.
( → Blz. 95)
Multi-informatie-
display/piepsignaalOntgrendelfunctie
(auto's met linkse besturing)
(auto's met rechtse besturing)
Exterieur: 3 keer een piepsignaal
Interieur: Eén belsig- naal
Als u de portiergreep
van het bestuurders-
portier vasthoudt,
wordt alleen het
bestuurdersportier
ontgrendeld.
Als u de portiergreep
van het voorpassa-
giersportier vast-
houdt, worden alle
portieren ontgren-
deld.
Exterieur: Twee piep-signalen
Interieur: Eén belsig- naal
Als u een voorportier-
greep vasthoudt,
worden alle portie-
ren ontgrendeld.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 138 Thursday, October 3, 2019 10:56 AM

139
3
COROLLA HV_TMMT_EE 3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden

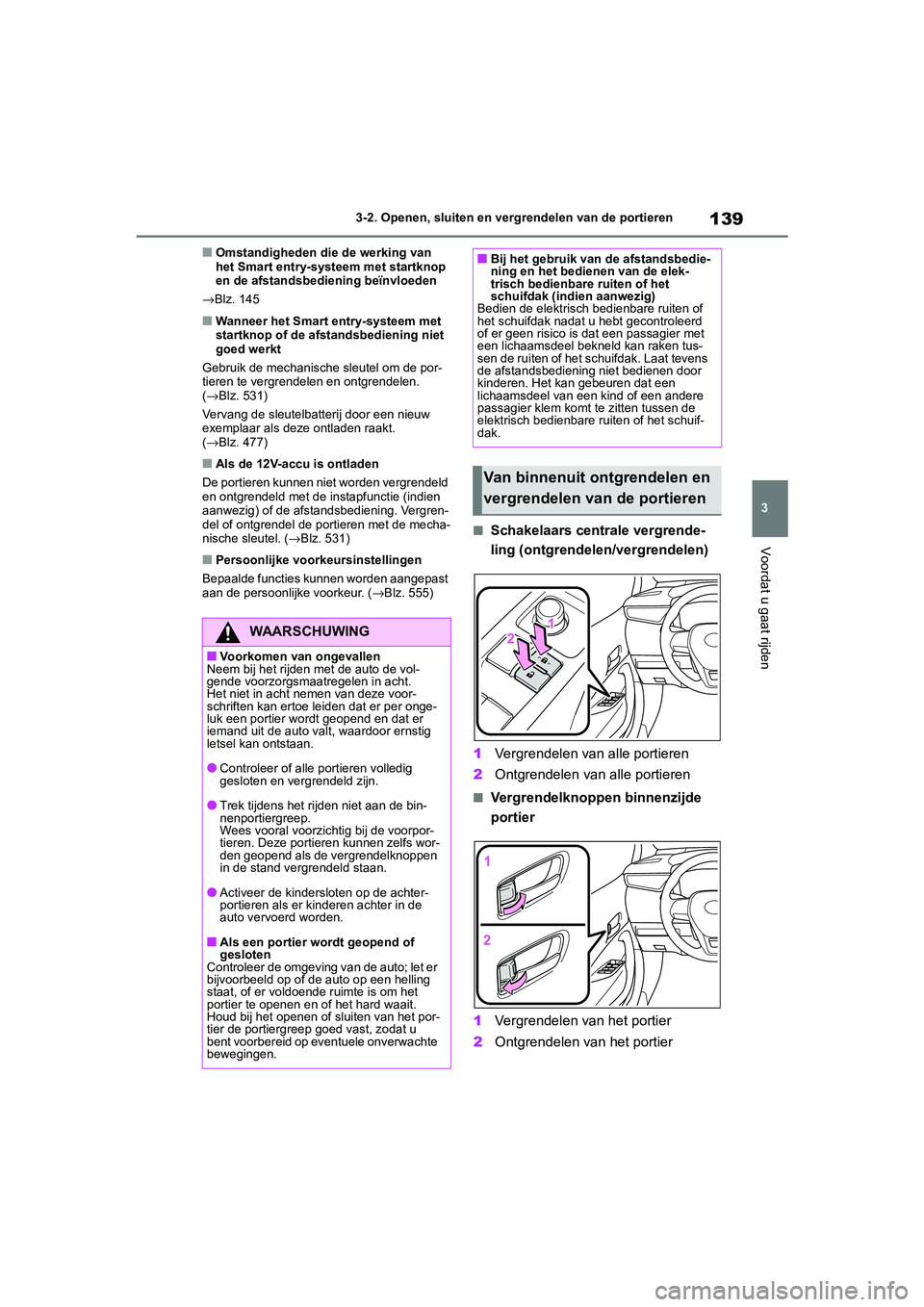

■Omstandigheden die de werking van
het Smart entry-systeem met startknop
en de afstandsbediening beïnvloeden
→ Blz. 145
■Wanneer het Smart entry-systeem met
startknop of de afstandsbediening niet
goed werkt
Gebruik de mechanische sleutel om de por-
tieren te vergrendelen en ontgrendelen.
( → Blz. 531)
Vervang de sleutelbatterij door een nieuw
exemplaar als deze ontladen raakt.
( → Blz. 477)
■Als de 12V-accu is ontladen
De portieren kunnen niet worden vergrendeld
en ontgrendeld met de instapfunctie (indien
aanwezig) of de afstandsbediening. Vergren-
del of ontgrendel de portieren met de mecha-
nische sleutel. ( →Blz. 531)
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( →Blz. 555)
■Schakelaars centrale vergrende-
ling (ontgrendelen/vergrendelen)
1 Vergrendelen van alle portieren
2 Ontgrendelen van alle portieren
■Vergrendelknoppen binnenzijde
portier
1 Vergrendelen van het portier
2 Ontgrendelen van het portier
WAARSCHUWING
■Voorkomen van ongevallen
Neem bij het rijden met de auto de vol-
gende voorzorgsmaatregelen in acht.
Het niet in acht nemen van deze voor-
schriften kan ertoe leiden dat er per onge-
luk een portier wordt geopend en dat er
iemand uit de auto valt, waardoor ernstig
letsel kan ontstaan.
●Controleer of alle portieren volledig
gesloten en vergrendeld zijn.
●Trek tijdens het rijden niet aan de bin-
nenportiergreep.
Wees vooral voorzichtig bij de voorpor-
tieren. Deze portieren kunnen zelfs wor-
den geopend als de vergrendelknoppen
in de stand vergrendeld staan.
●Activeer de kindersloten op de achter-
portieren als er kinderen achter in de
auto vervoerd worden.
■Als een portier wordt geopend of
gesloten
Controleer de omgeving van de auto; let er
bijvoorbeeld op of de auto op een helling
staat, of er voldoende ruimte is om het
portier te openen en of het hard waait.
Houd bij het openen of sluiten van het por-
tier de portiergreep goed vast, zodat u
bent voorbereid op eventuele onverwachte
bewegingen.
■Bij het gebruik van de afstandsbedie-
ning en het bedienen van de elek-
trisch bedienbare ruiten of het
schuifdak (indien aanwezig)
Bedien de elektrisch bedienbare ruiten of
het schuifdak nadat u hebt gecontroleerd
of er geen risico is dat een passagier met
een lichaamsdeel bekneld kan raken tus-
sen de ruiten of het schuifdak. Laat tevens
de afstandsbediening niet bedienen door
kinderen. Het kan gebeuren dat een
lichaamsdeel van een kind of een andere
passagier klem komt te zitten tussen de
elektrisch bedienbare ruiten of het schuif-
dak.
Van binnenuit ontgrendelen en
vergrendelen van de portieren
COROLLA-HYBRID(TMMT)_OM_Europe_OM12N58E_1_1912.book Page 139 Thursday, October 3, 2019 10:56 AM
