TOYOTA COROLLA HYBRID 2021 Instructieboekje (in Dutch)

5108-1. Belangrijke informatie
COROLLA HV_TMMT_EE
WAARSCHUWING
■Uit de auto ontsnappen via de ruit-
opening
Er zijn situaties waarin het niet mogelijk is
om uit de auto te ontsnappen via de ruit-
opening ten gevolge van de zitpositie, het
postuur van de inzittende, enz.
Als u gebruikmaakt van de noodhamer,
bekijk dan de plaats van uw stoel en de
grootte van de ruitopening om u ervan te
verzekeren dat de opening groot genoeg
is om erlangs te ontsnappen.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 510 Tuesday, August 25, 2020 9:11 AM

511
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
COROLLA HV_TMMT_EE
8-2.Stappen die genomen moeten worden in noodgevallenAls uw auto moet worden
gesleept
Als uw auto moet worden
gesleept, adviseren wij u dat te
laten doen door een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige of professioneel ber-
gingsbedrijf, en daarbij gebruik te
maken van een lepelwagen of een
autoambulance.
Gebruik een stevige sleepkabel en
neem de wettelijke voorschriften
in acht.
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernstig letsel tot gevolg
hebben.
■Bij het slepen van de auto
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de wie-
len van de grond. Als de voorwielen tijdens
het slepen de grond raken, kunnen de
aandrijflijn en de bijbehorende onderdelen
beschadigd raken of kan door de werking
van de motor opgewekte energie brand
veroorzaken afhankelijk van de aard van
de schade of storing.
■Tijdens het slepen
●Wanneer u bij het slepen kabels of ket-
tingen gebruikt, vermijd dan plotseling
optrekken, enz. waardoor er extreme
krachten op het sleepoog en de sleep-
kabel of -ketting worden uitgeoefend.
Het sleepoog en de kabel of ketting kun-
nen beschadigd raken en afgebroken
stukken kunnen personen raken en ern-
stige schade veroorzaken.
●Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuur-
wiel wordt vergrendeld en niet kan wor-
den bediend.
■Plaatsen van de sleepogen op de
auto
Controleer of de sleepogen goed vastzit-
ten.
Als dat niet het geval is, dan kunnen de
sleepogen bij het slepen losraken.
OPMERKING
■Voorkomen van beschadigingen aan
de auto bij het slepen met een lepel-
wagen
●Sleep de auto nooit aan de achterzijde
als het contact UIT staat. Het stuurslot is
niet sterk genoeg om de voorwielen in
de rechtuitstand te houden.
●Let erop dat de andere zijde van de auto
dan die op de lepel staat voldoende
bodemvrijheid heeft. Als er onvoldoende
speling aanwezig is, kan de auto tijdens
het slepen beschadigd raken.
■Voorkomen van beschadigingen aan
de auto bij het slepen met een takel-
wagen
Sleep de auto niet met een takelwagen,
noch aan de voorzijde, noch aan de ach-
terzijde.
■Voorkomen van beschadigingen aan
de auto tijdens slepen in een noodge-
val
Maak de kabel of de ketting niet vast aan
onderdelen van de wielophanging.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 511 Tuesday, August 25, 2020 9:11 AM

5128-2. Stappen die genomen moeten worden in noodgevallen
COROLLA HV_TMMT_EE
Het volgende kan duiden op een pro-
bleem in de transmissie. Neem vóór het
slepen contact op met een erkende
Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige of een
professioneel bergingsbedrijf.
 De waarschuwingsmelding voor het
hybridesysteem wordt weergegeven
op het multi-informatiedisplay en de
auto komt niet in beweging.
 De auto maakt een abnormaal
geluid.
Aan de voorzijde
Deactiveer de parkeerrem.
Schakel de automatische modus uit.
(Blz. 228)
Aan de achterzijde
Gebruik een dolly onder de voorwielen.
Gebruik bij vervoer van de auto op een
autoambulance bandengordels. Raad-
pleeg de handleiding van de autoambu-
lance om de wielen op de juiste wijze
met de gordels vast te zetten.
Activeer de parkeerrem en zet het start-
knop UIT om tijdens het vervoer bewe-
ging van de auto zoveel mogelijk te
voorkomen.Omstandigheden waaronder u
vóór het slepen contact dient
op te nemen met de dealer
Slepen met een lepelwagen
OPMERKING
■Slepen met een takelwagen
Sleep de auto niet met een takelwagen,
om beschadiging van de carrosserie te
voorkomen.
Vervoeren op een
autoambulance
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 512 Tuesday, August 25, 2020 9:11 AM

513
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
COROLLA HV_TMMT_EE
Als er geen autoambulance beschik-
baar is, mag de auto in geval van nood
tijdelijk worden gesleept door gebruik te
maken van sleepkabels of -kettingen
die u aan de sleepogen vastmaakt. Uw
auto mag op deze manier alleen op een
verharde weg en met lage snelheid
(lager dan 30 km/h) over een korte
afstand worden gesleept.
Er moet een bestuurder in de auto zit-
ten om te sturen en te remmen. Ook
dienen de wielen, de assen, de aan-
drijflijn, de stuurinrichting en de rem-
men in een goede conditie te zijn.
Uw auto moet zijn voorzien van het
sleepoog om door een andere auto te
kunnen worden gesleept. Plaats het
sleepoog aan de hand van de onder-
staande procedure.
1
Haal de wielmoersleutel (indien
aanwezig) en het sleepoog tevoor-
schijn. ( Blz. 530, 545)
2 Verwijder het afdekkapje van het
sleepoog met een sleufkopschroe-
vendraaier.
Plaats om de carrosserie te beschermen
een doek tussen de schroevendraaier en de
carrosserie, zoals aangegeven in de afbeel-
ding.
3Plaats het sleepoog in de opening
en draai het zo ver mogelijk met de
hand vast.
4 Draai het sleepoog stevig vast met
behulp van een wielmoersleutel of
een stevige metalen stang.
5 Maak de kabel of de ketting goed
vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
Slepen in een noodgeval
Procedure bij slepen in een
noodgeval
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 513 Tuesday, August 25, 2020 9:11 AM

5148-2. Stappen die genomen moeten worden in noodgevallen
COROLLA HV_TMMT_EE
6 Stap in de weg te slepen auto en
start het hybridesysteem.
Als het hybridesysteem niet start, zet dan
het contact AAN.
7Zet de selectiehendel in stand N en
deactiveer de parkeerrem.
Schakel de automatische modus
uit. ( Blz. 228)
Als de selectiehendel niet in een
andere stand kan worden gezet:
Blz. 224
■Tijdens het slepen
Als het hybridesysteem is uitgeschakeld,
werken de rem- en stuurbekrachtiging niet.
Hierdoor zullen het remmen en sturen veel
zwaarder gaan dan normaal.
■Wielmoersleutel
Auto's met wielmoersleutel: De wielmoersleu-
tel bevindt zich in de bagageruimte.
(  Blz. 545) Sporen van lekkage onder de auto.
(Na gebruik van de airconditioning is
waterlekkage normaal.)
 Banden die er te zacht uit zien of die
ongelijkmatig versleten zijn
 De naald van de koelvloeistoftempe-
ratuurmeter staat voortdurend hoger
dan normaal.
 Abnormale uitlaatgeluiden
 Overmatig piepende banden bij het
nemen van een bocht
 Vreemde geluiden die gerelateerd
zijn aan de wielophanging
 Pingelende of andere abnormale
geluiden van het hybridesysteem
Als u denkt dat er iets mis
is
Als u een van de volgende ver-
schijnselen opmerkt, moet uw
auto mogelijk worden afgesteld of
gerepareerd. Neem zo snel moge-
lijk contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Zichtbare symptomen
Hoorbare symptomen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 514 Tuesday, August 25, 2020 9:11 AM

515
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
COROLLA HV_TMMT_EE

De motor hapert, stottert of draait
onregelmatig
 Een merkbaar verlies aan trekkracht
 De auto trekt tijdens het remmen
sterk naar één kant
 De auto trekt sterk naar één kant,
terwijl u rechtuitrijdt op een vlakke
weg
 Teruglopende remwerking, sponzig
gevoel in het rempedaal, een rempe-
daal dat bijna tot op de vloer kan
worden ingetrapt
Merkbare symptomen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 515 Tuesday, August 25, 2020 9:11 AM

5168-2. Stappen die genomen moeten worden in noodgevallen
COROLLA HV_TMMT_EE

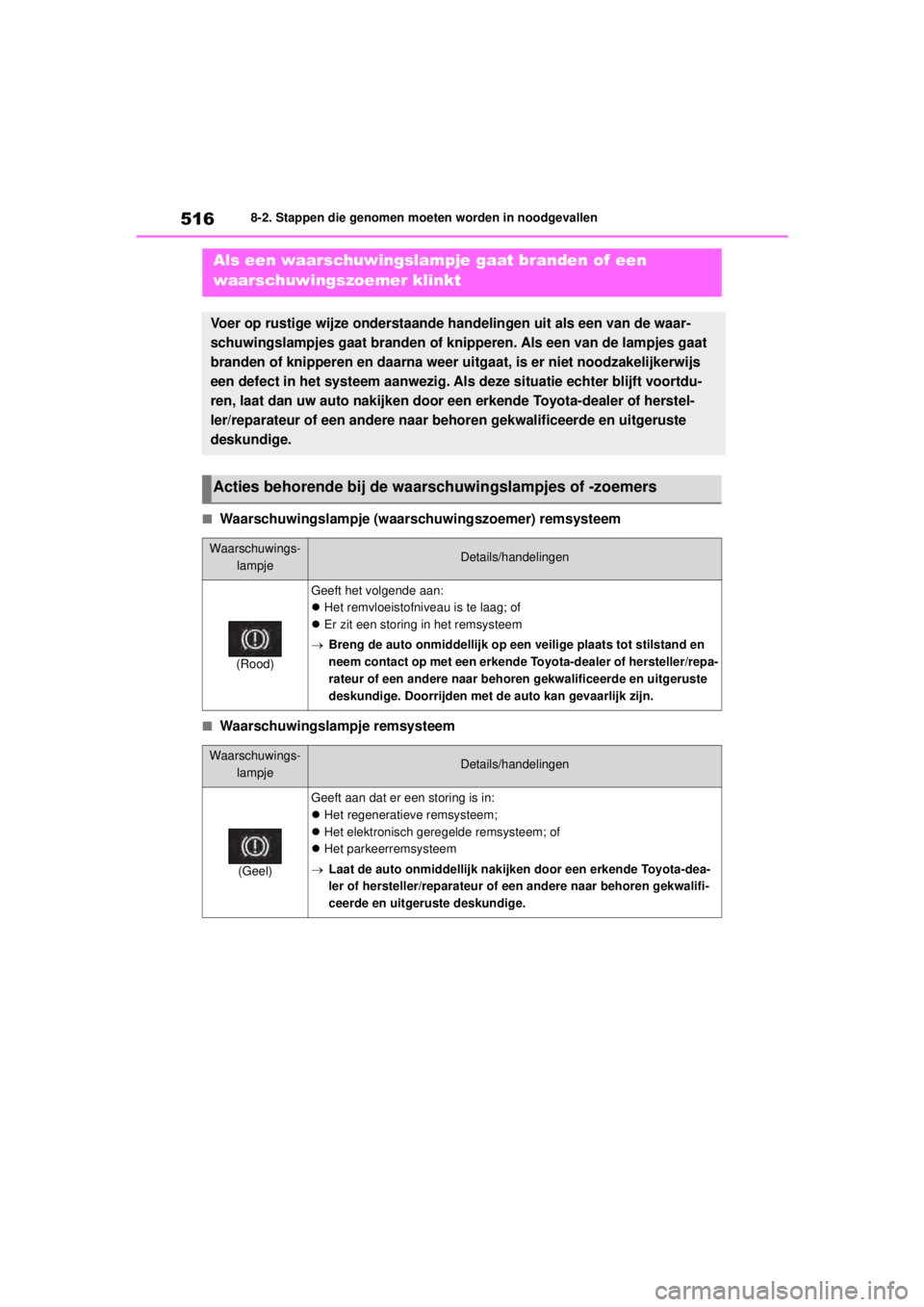

■Waarschuwingslampje (waarschuwingszoemer) remsysteem
■Waarschuwingslampje remsysteem
Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van de waar-
schuwingslampjes gaat branden of knipperen. Als een van de lampjes gaat
branden of knipperen en daarna weer uitgaat, is er niet noodzakelijkerwijs
een defect in het systeem aanwezig. Als deze situatie echter blijft voortdu-
ren, laat dan uw auto nakijken door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Acties behorende bij de waarschuwingslampjes of -zoemers
Waarschuwings- lampjeDetails/handelingen
(Rood)
Geeft het volgende aan:
Het remvloeistofniveau is te laag; of
 Er zit een storing in het remsysteem
 Breng de auto onmiddellijk op een veilige plaats tot stilstand en
neem contact op met een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. Doorrijden met de auto kan gevaarlijk zijn.
Waarschuwings-
lampjeDetails/handelingen
(Geel)
Geeft aan dat er een storing is in:
Het regeneratieve remsysteem;
 Het elektronisch geregelde remsysteem; of
 Het parkeerremsysteem
 Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 516 Tuesday, August 25, 2020 9:11 AM

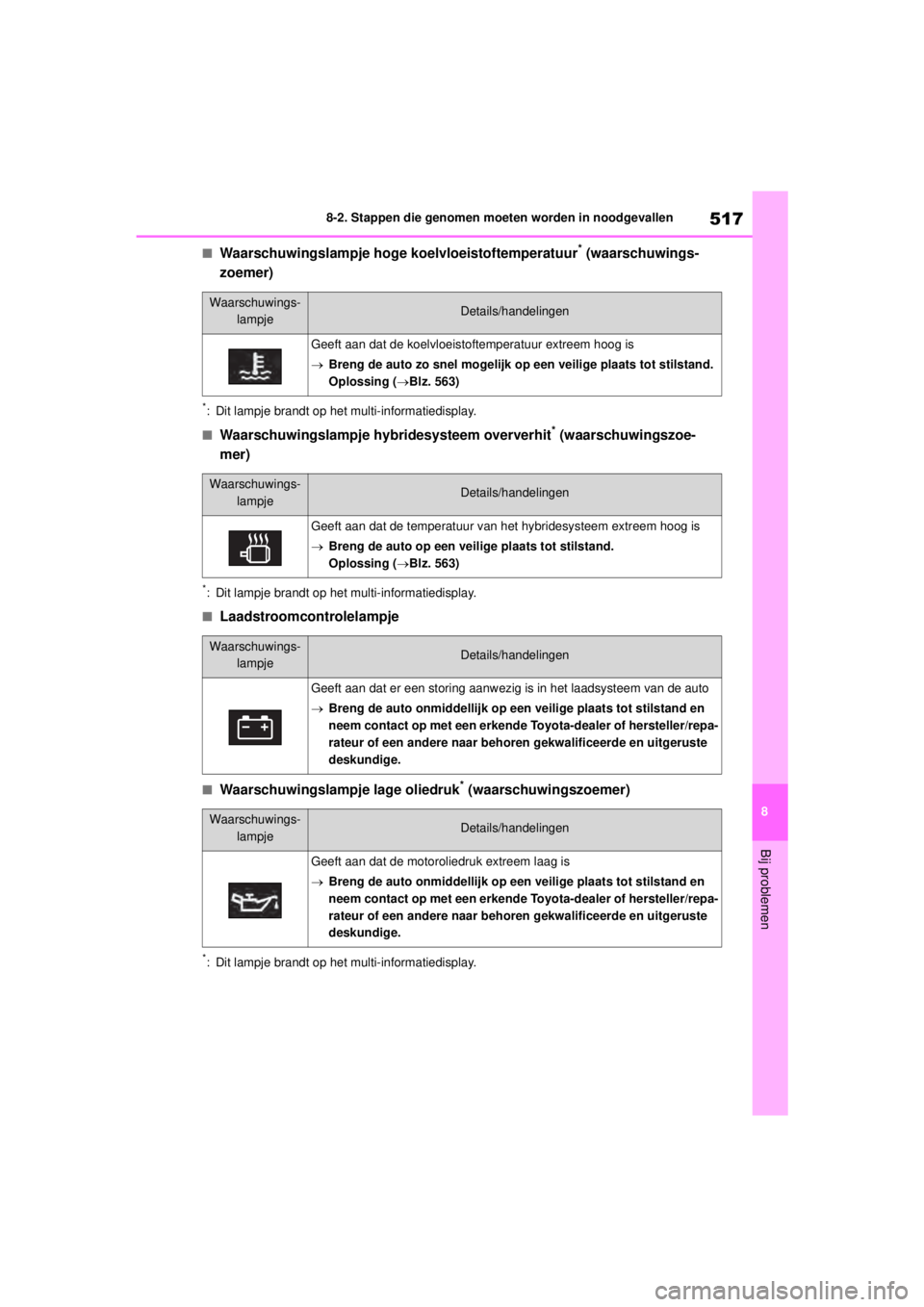

517
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
COROLLA HV_TMMT_EE
■Waarschuwingslampje hoge koelvloeistoftemperatuur* (waarschuwings-
zoemer)
*: Dit lampje brandt op het multi-informatiedisplay.
■Waarschuwingslampje hybridesysteem oververhit* (waarschuwingszoe-
mer)
*: Dit lampje brandt op het multi-informatiedisplay.
■Laadstroomcontrolelampje
■Waarschuwingslampje lage oliedruk* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay.
Waarschuwings- lampjeDetails/handelingen
Geeft aan dat de koelvloeistoftemperatuur extreem hoog is
Breng de auto zo snel mogelijk op een veilige plaats tot stilstand.
Oplossing ( Blz. 563)
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat de temperatuur van het hybridesysteem extreem hoog is
Breng de auto op een veilige plaats tot stilstand.
Oplossing ( Blz. 563)
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat er een storing aanwezig is in het laadsysteem van de auto
Breng de auto onmiddellijk op een veilige plaats tot stilstand en
neem contact op met een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat de motoroliedruk extreem laag is
Breng de auto onmiddellijk op een veilige plaats tot stilstand en
neem contact op met een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 517 Tuesday, August 25, 2020 9:11 AM

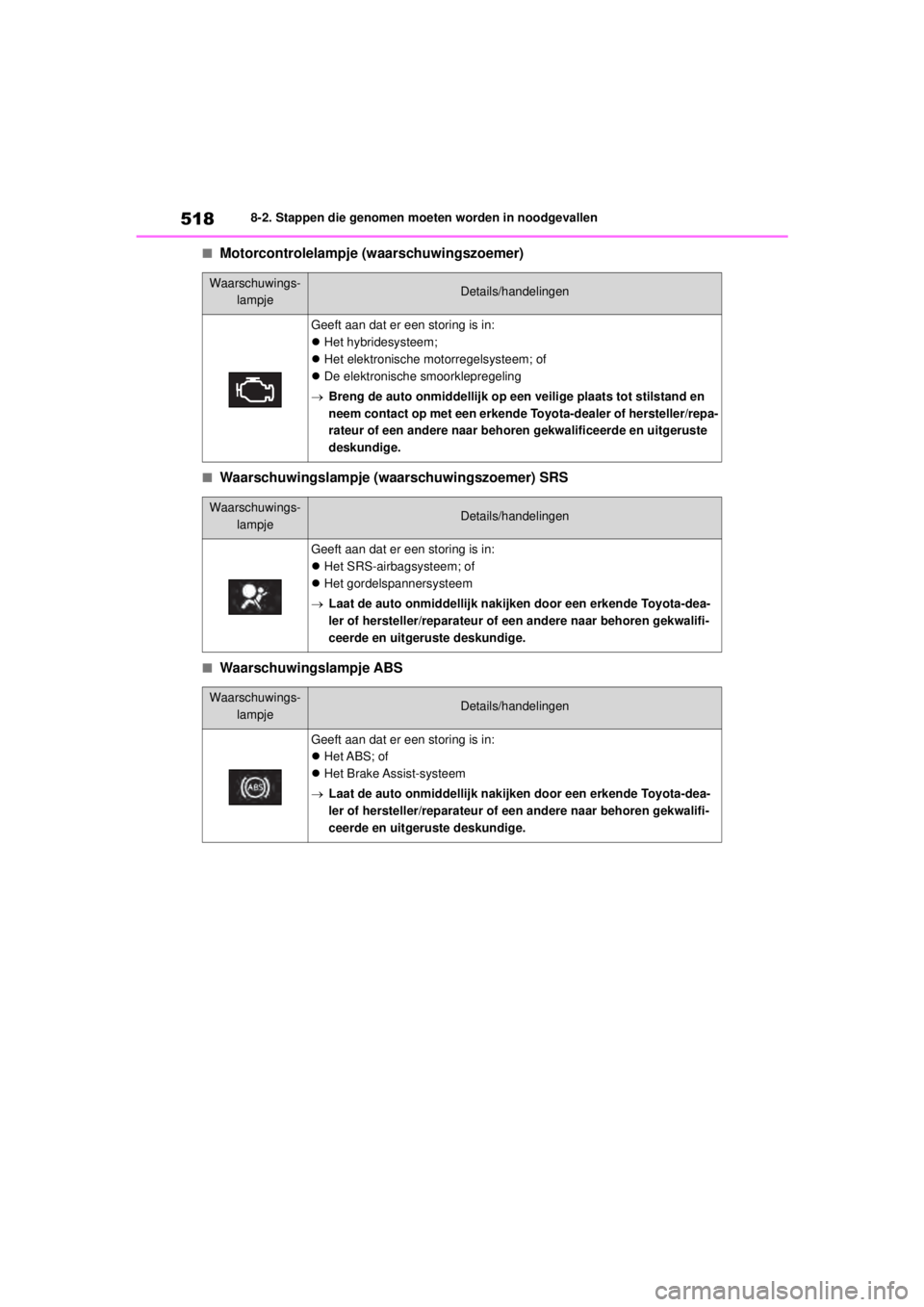

5188-2. Stappen die genomen moeten worden in noodgevallen
COROLLA HV_TMMT_EE
■Motorcontrolelampje (waarschuwingszoemer)
■Waarschuwingslampje (waarschuwingszoemer) SRS
■Waarschuwingslampje ABS
Waarschuwings- lampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het hybridesysteem;
 Het elektronische motorregelsysteem; of
 De elektronische smoorklepregeling
 Breng de auto onmiddellijk op een veilige plaats tot stilstand en
neem contact op met een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het SRS-airbagsysteem; of
 Het gordelspannersysteem
 Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het ABS; of
 Het Brake Assist-systeem
 Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 518 Tuesday, August 25, 2020 9:11 AM

519
8

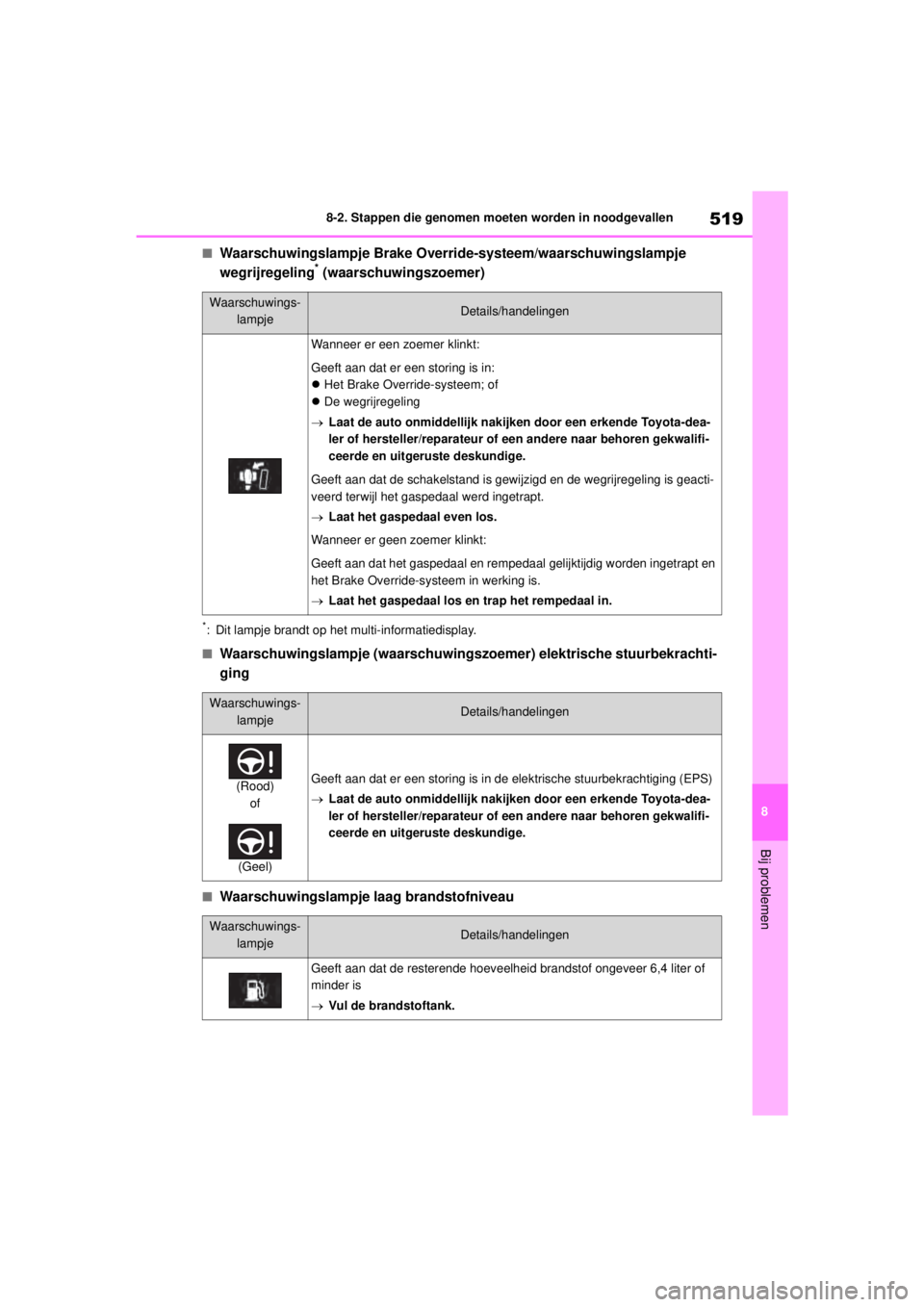

8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
COROLLA HV_TMMT_EE
■Waarschuwingslampje Brake Overri
de-systeem/waarschuwingslampje
wegrijregeling* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay.
■Waarschuwingslampje (waarschuwingszoemer) elektrische stuurbekrachti-
ging
■Waarschuwingslampje laag brandstofniveau
Waarschuwings- lampjeDetails/handelingen
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing is in:
Het Brake Override-systeem; of
 De wegrijregeling
 Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Geeft aan dat de schakelstand is gewijzi gd en de wegrijregeling is geacti-
veerd terwijl het gaspedaal werd ingetrapt.
 Laat het gaspedaal even los.
Wanneer er geen zoemer klinkt:
Geeft aan dat het gaspedaal en rempedaal gelijktijdig worden ingetrapt en
het Brake Override-systeem in werking is.
 Laat het gaspedaal los en trap het rempedaal in.
Waarschuwings-
lampjeDetails/handelingen
(Rood)of
(Geel)Geeft aan dat er een storing is in de elektrische stuurbekrachtiging (EPS)
 Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat de resterende hoeveelheid brandstof ongeveer 6,4 liter of
minder is
Vul de brandstoftank.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 519 Tuesday, August 25, 2020 9:11 AM
