9-1.Specificaties
*1: Ongeladen auto
*2: Auto's met verzwaarde vering
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN)
is het wettelijke identificatienummer
van uw auto. Dit is het belangrijkste
identificatienummer van uw Toyota. Het
wordt gebruikt voor het op naam zetten
van de auto. Dit nummer is aangebracht onder de
rechter voorstoel.
Onderhoudsgegevens (brandstof, oliepeil, enz.)
Afmetingen en gewichten
Totale lengte4.630 mm (182,3 in.)
Totale breedte1.780 mm (70,1 in.)
Totale hoogte*11.435 mm (56,5 in.)
1.455 mm (57,3 in.)
*2
Wielbasis2.700 mm (106,3 in.)
SpoorbreedteVoor1.531 mm (60,3 in.)
Achter1.544 mm (60,8 in.)
Maximaal toelaatbaar voertuiggewicht1.835 kg (4.045 lb.)
Maximale asbelastingVoor1.050 kg (2.315 lb.)
Achter970 kg (2.138 lb.)
Kogeldruk75 kg (165 lb.)
Maximaal aanhangwagengewichtOngeremd450 kg (992 lb.)
Geremd750 kg (1.653 lb.)
Identificatie van de auto
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book
Page 570 Tuesday, August 25, 2020 9:11 AM

571
9
9-1. Specificaties
Voertuigspecificaties
COROLLA HV_TMMT_EE
Bij sommige uitvoeringen is dit nummer
tevens links boven op het dashboard
ingeslagen.
Dit nummer staat ook op het type-
plaatje.■Motornummer
Het motornummer is op de aangegeven
plaats ingeslagen in het motorblok.
Motor
Uitvoering2ZR-FXE
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,5  88,3 mm (3,17  3,48 in.)
Cilinderinhoud1.798 cm3 (109,7 cu. in.)
KlepspelingAutomatische afstelling
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 571 Tuesday, August 25, 2020 9:11 AM

5729-1. Specificaties
COROLLA HV_TMMT_EE
*: De modelcode staat vermeld op het typeplaatje. ( Blz. 570)
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tanksta-
tion, gebruik dan alleen brandstof met een van
de onderstaande labels.
EU:
Uitsluitend loodvrije benzine conform de Euro-
pese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal95 of hoger
Inhoud brandstoftank
(Referentie)43,0 l (11,4 gal., 9,5 Imp. gal.)
Elektromotor (tractiemotor)
Ty p eSynchroonmotor met permanente magneet
Maximaal vermogen53 kW
Maximaal koppel163 Nm (16,6 kgm, 120,2 ft•lbf)
Batterijpakket (tractiebatterij)
ZWE211-uitvoeringen*ZWE213-uitvoeringen*
Ty p eNikkel-metaalhydride batterijLithium-ionbatterij
Spanning7,2 V/module3,7 V/cel
Capaciteit6,5 Ah3,6 Ah
Aantal28 modules56 cellen
Nominale spanning201,6 V207,2 V
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 572 Tuesday, August 25, 2020 9:11 AM

573
9
9-1. Specificaties
Voertuigspecificaties
COROLLA HV_TMMT_EE
■Oliehoeveelheid (verversen [bij
benadering
*])
*: De aangegeven hoeveelheid motorolie is
een referentiehoeveelheid voor het ver-
versen van de motorolie. Breng de motor
op bedrijfstemperatuur en schakel het
hybridesysteem uit, wacht ten minste 5
minuten en controleer het oliepeil met de
peilstok.
■Keuze motorolie
De motor is af fabriek gevuld met origi-
nele Toyota-motorolie. Toyota beveelt
het gebruik van originele Toyota-motor-
olie aan. Er kan ook andere motorolie
van gelijkwaardige kwaliteit worden
gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conserving”
of SN PLUS “Resource-Conserving”
multigrade-motorolie
0W-20 en 5W-30:
API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN
“Resource-Conserving” of SN PLUS
“Resource-Conserving”; of ILSAC mul-
tigrade-motorolie
Aanbevolen viscositeit (SAE): Aanbevolen
Te verwachten temperatuurbereik
tot de volgende verversing
Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van SAE
0W-16. Deze motorolie is de beste
keuze voor uw auto vanwege een laag
brandstofverbruik en goede starteigen-
schappen bij koud weer. U kunt de vis-
cositeit SAE 0W-20 gebruiken als SAE
0W-16 niet beschikbaar is. Deze dient
echter bij de volgende verversing ver-
vangen te worden door SAE 0W-16.
Viscositeit (als voorbeeld wordt hier
0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft aan dat de olie ervoor zorgt dat de motor
goed start bij koud weer. Olie met
een lage waarde voor de W zorgt dat
de motor goed start bij koud weer.
• Het gedeelte 16 in 0W-16 geeft de viscositeit van de olie weer als de
olie een hoge temperatuur heeft.
Olie met een hogere viscositeit
(hogere waarde) is mogelijk beter
geschikt wanneer met hoge snelhe-
den of met veel belading wordt gere-
den.
Smeersysteem
Met filter4,2 l (4,4 qt., 3,7 Imp. qt.)
Zonder filter3,9 l (4,1 qt., 3,4 Imp. qt.)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 573 Tuesday, August 25, 2020 9:11 AM

5749-1. Specificaties
COROLLA HV_TMMT_EE
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie
op of ten minste één van beide boven-
staande symbolen op de verpakking is
gedrukt. API-symbool
Bovenste deel: API SERVICE SN geeft de
kwaliteit van de motorolie aan en is vastge-
steld door API (American Petroleum Insti-
tute).
Middelste deel: SAE 0W-16 geeft de viscosi-
teit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat voor
brandstofbesparende en groene eigen-
schappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant
Standardization and Approval Committee)
staat op de voorzijde van de verpakking.
Koelsysteem
Inhoud (refe-
rentiewaarde)Benzinemotor5,4 l (5,7 qt., 4,8 Imp. qt.)
Vermogensre-
geleenheid1,4 l (1,5 qt., 1,2 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:

Toyota Super Long Life Coolant
 Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-CY9
Elektrodenafstand0,9 mm (0,035 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elek troden. Wijzig de elektrodenafstand niet.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 574 Tuesday, August 25, 2020 9:11 AM

575
9
9-1. Specificaties
Voertuigspecificaties
COROLLA HV_TMMT_EE
*: De aangegeven hoeveelheid vloeistof dient als referentie.
Als vervanging noodzakelijk is, neem dan contac t op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
*1: Minimumafstand van pedaal tot vloer bij een pedaal kracht van 300 N (30,6 kg, 67,4 lbf) ter-
wijl het hybridesysteem in werking is.
*2: Controleer altijd of het waarschuwingslampje van het remsysteem (geel) niet gaat branden.
(Raadpleeg Blz. 516 als het waarschuwingslampje van het remsysteem gaat branden.)

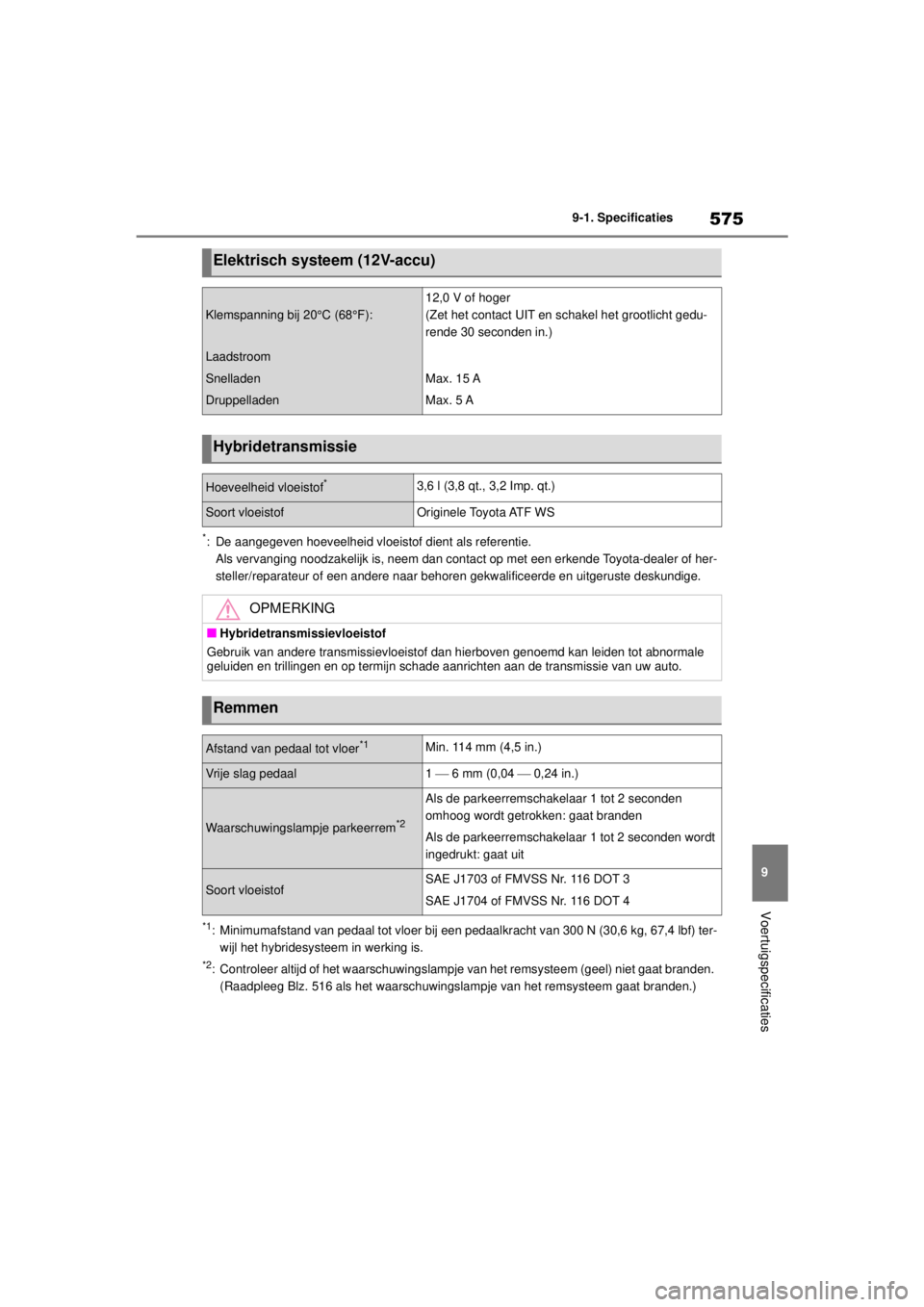

Elektrisch systeem (12V-accu)
Klemspanning bij 20°C (68°F):
12,0 V of hoger
(Zet het contact UIT en schakel het grootlicht gedu-
rende 30 seconden in.)
Laadstroom
Snelladen
Druppelladen
Max. 15 A
Max. 5 A
Hybridetransmissie
Hoeveelheid vloeistof*3,6 l (3,8 qt., 3,2 Imp. qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Hybridetransmissievloeistof
Gebruik van andere transmis sievloeistof dan hierboven gen oemd kan leiden tot abnormale
geluiden en trillingen en op te rmijn schade aanrichten aan de transmissie van uw auto.
Remmen
Afstand van pedaal tot vloer*1Min. 114 mm (4,5 in.)
Vrije slag pedaal1  6 mm (0,04  0,24 in.)
Waarschuwingslampje parkeerrem*2
Als de parkeerremschakelaar 1 tot 2 seconden
omhoog wordt getrokken: gaat branden
Als de parkeerremschakelaar 1 tot 2 seconden wordt
ingedrukt: gaat uit
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 575 Tuesday, August 25, 2020 9:11 AM

5769-1. Specificaties
COROLLA HV_TMMT_EE 
15 inch velgen
*: De specificaties voor de bandenspanning st
aan op het informatielabel voor de bandenspan-
ning. ( Blz. 489)

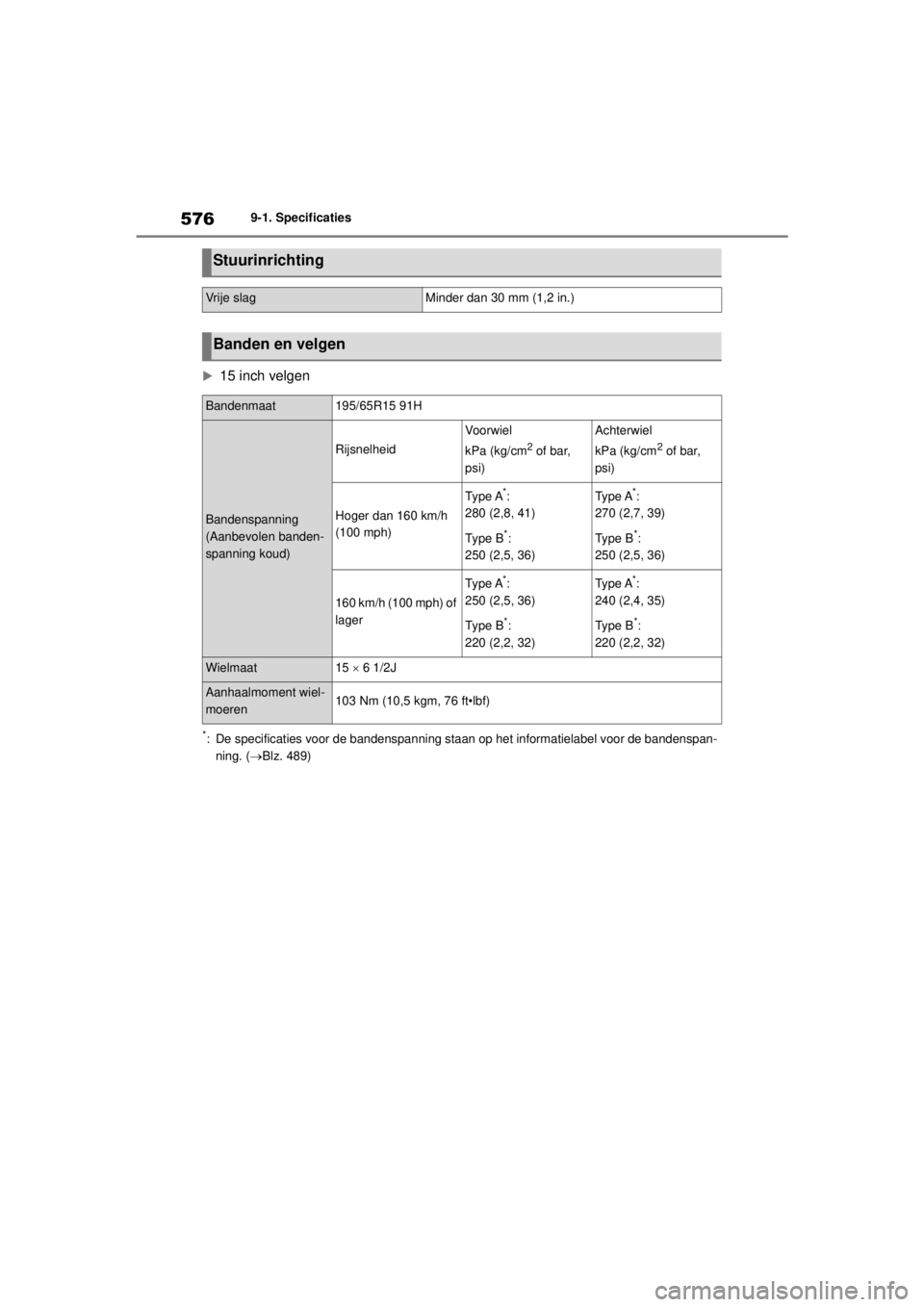

Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
Banden en velgen
Bandenmaat195/65R15 91H
Bandenspanning
(Aanbevolen banden-
spanning koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of bar,
psi)
Achterwiel
kPa (kg/cm2 of bar,
psi)
Hoger dan 160 km/h
(100 mph)
Type A*:
280 (2,8, 41)
Type B
*:
250 (2,5, 36)
Type A*:
270 (2,7, 39)
Type B
*:
250 (2,5, 36)
160 km/h (100 mph) of
lager
Type A*:
250 (2,5, 36)
Type B
*:
220 (2,2, 32)
Type A*:
240 (2,4, 35)
Type B
*:
220 (2,2, 32)
Wielmaat15  6 1/2J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft•lbf)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 576 Tuesday, August 25, 2020 9:11 AM

577
9
9-1. Specificaties
Voertuigspecificaties
COROLLA HV_TMMT_EE 

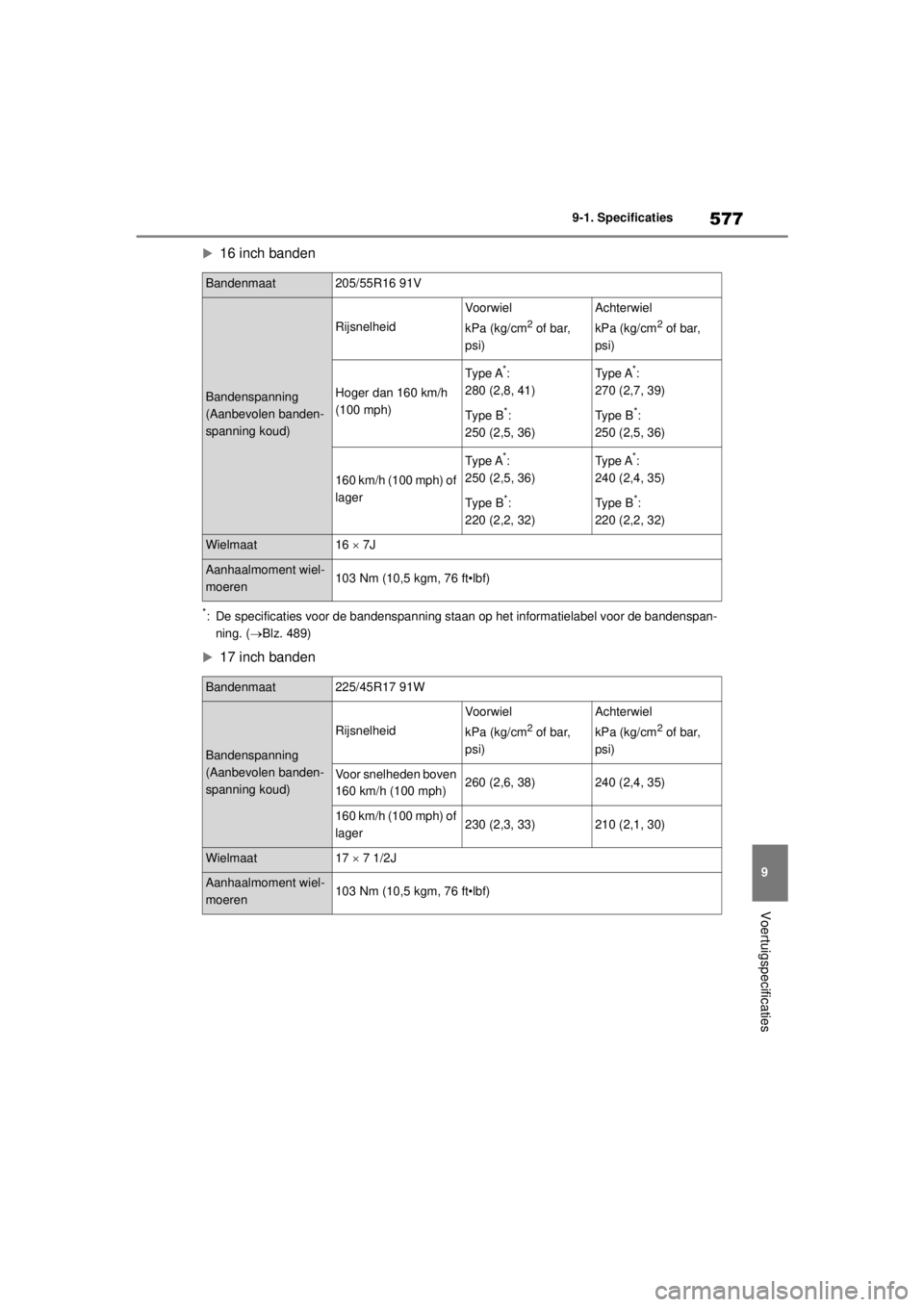

16 inch banden
*: De specificaties voor de bandenspanning st
aan op het informatielabel voor de bandenspan-
ning. ( Blz. 489)

17 inch banden
Bandenmaat205/55R16 91V
Bandenspanning
(Aanbevolen banden-
spanning koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of bar,
psi)
Achterwiel
kPa (kg/cm2 of bar,
psi)
Hoger dan 160 km/h
(100 mph)
Type A*:
280 (2,8, 41)
Type B
*:
250 (2,5, 36)
Type A*:
270 (2,7, 39)
Type B
*:
250 (2,5, 36)
160 km/h (100 mph) of
lager
Type A*:
250 (2,5, 36)
Type B
*:
220 (2,2, 32)
Type A*:
240 (2,4, 35)
Type B
*:
220 (2,2, 32)
Wielmaat16  7J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat225/45R17 91W
Bandenspanning
(Aanbevolen banden-
spanning koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of bar,
psi)
Achterwiel
kPa (kg/cm2 of bar,
psi)
Voor snelheden boven
160 km/h (100 mph)260 (2,6, 38)240 (2,4, 35)
160 km/h (100 mph) of
lager230 (2,3, 33)210 (2,1, 30)
Wielmaat17  7 1/2J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft•lbf)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 577 Tuesday, August 25, 2020 9:11 AM

5789-1. Specificaties
COROLLA HV_TMMT_EE 
18 inch banden

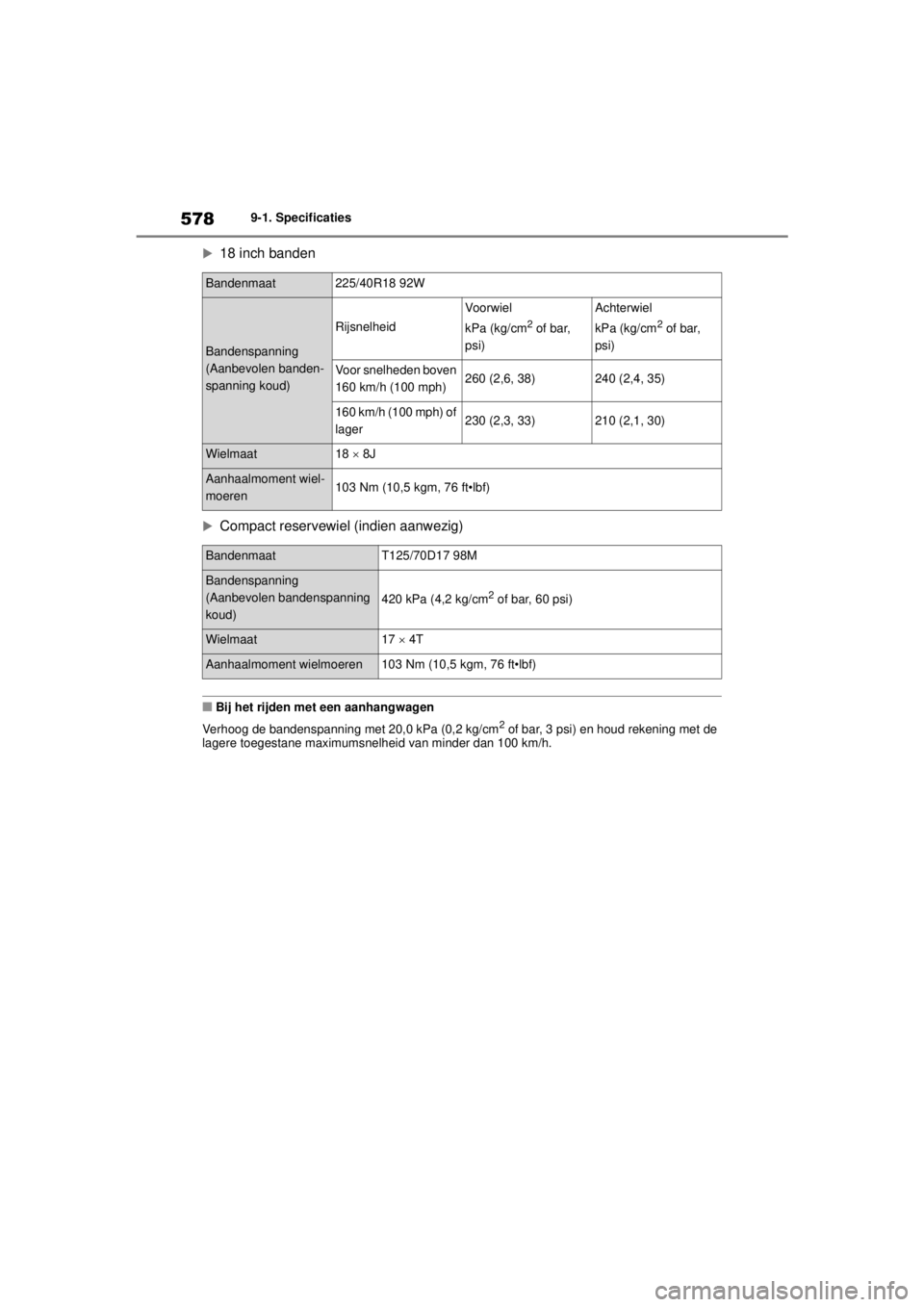

Compact reservewiel (indien aanwezig)
■Bij het rijden met een aanhangwagen
Verhoog de bandenspanning met 20,0 kPa (0,2 kg/cm
2 of bar, 3 psi) en houd rekening met de
lagere toegestane maximumsnelheid van minder dan 100 km/h.
Bandenmaat225/40R18 92W
Bandenspanning
(Aanbevolen banden-
spanning koud)
Rijsnelheid
Voorwiel
kPa (kg/cm2 of bar,
psi)
Achterwiel
kPa (kg/cm2 of bar,
psi)
Voor snelheden boven
160 km/h (100 mph)260 (2,6, 38)240 (2,4, 35)
160 km/h (100 mph) of
lager230 (2,3, 33)210 (2,1, 30)
Wielmaat18  8J
Aanhaalmoment wiel-
moeren103 Nm (10,5 kgm, 76 ft•lbf)
BandenmaatT125/70D17 98M
Bandenspanning
(Aanbevolen bandenspanning
koud)
420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat17  4T
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 578 Tuesday, August 25, 2020 9:11 AM

579
9
9-1. Specificaties
Voertuigspecificaties
COROLLA HV_TMMT_EE
A: HIR2 halogeenlampen (helder)
B: Glassokkellampen (oranje)
C: Glassokkellampen (helder)

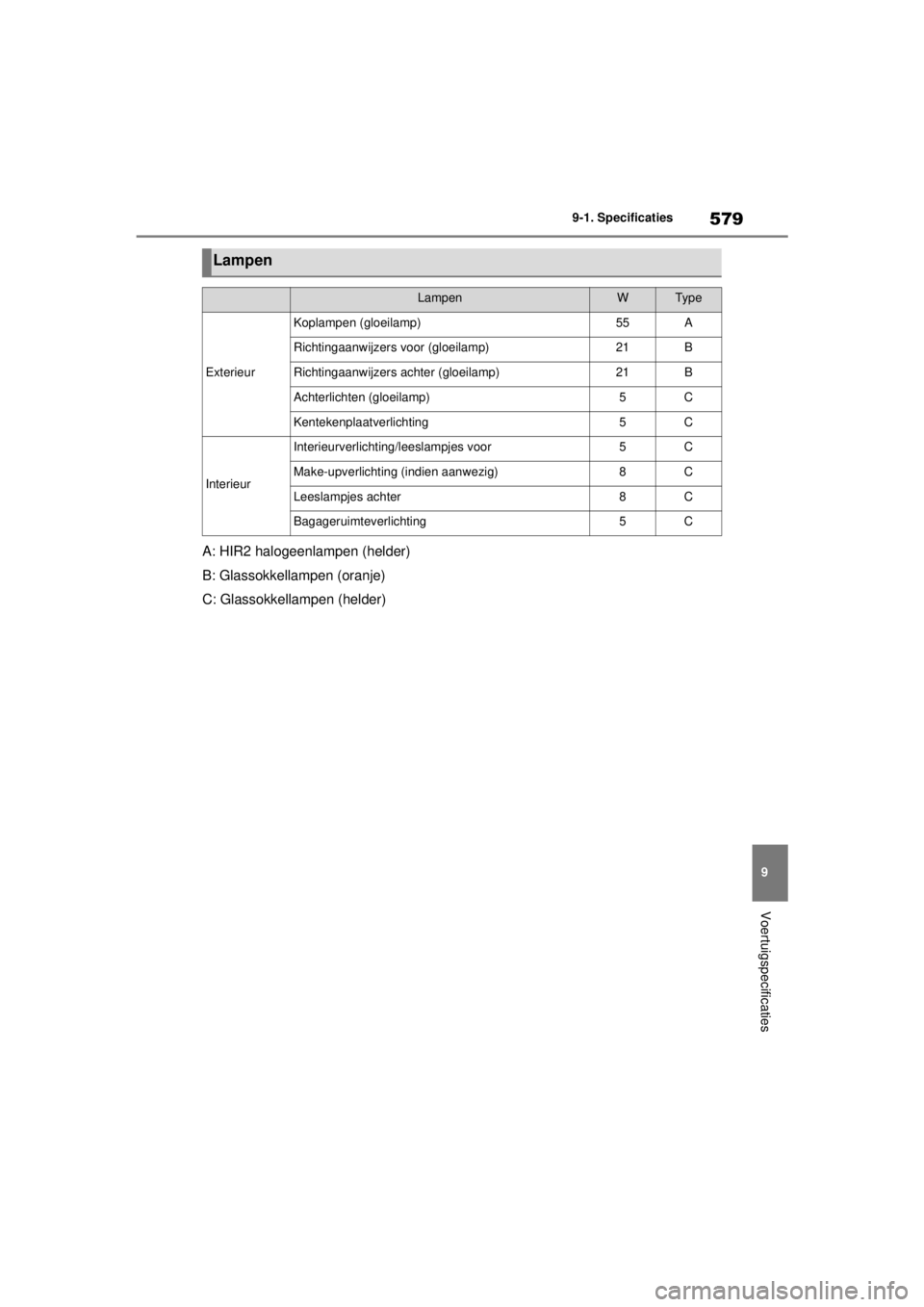

Lampen
LampenWTy p e
Exterieur
Koplampen (gloeilamp)55A
Richtingaanwijzers voor (gloeilamp)21B
Richtingaanwijzers achter (gloeilamp)21B
Achterlichten (gloeilamp)5C
Kentekenplaatverlichting5C
Interieur
Interieurverlichting/leeslampjes voor5C
Make-upverlichting (indien aanwezig)8C
Leeslampjes achter8C
Bagageruimteverlichting5C
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book
