TOYOTA FJ CRUISER 2013 Manuel du propriétaire (in French)

149
2-1. Procédures liées à la conduite
2
Pendant la conduite
FJ CRUISER_D_(35A71D)
Aver tisseur
■Après le réglage du volant
Assurez-vous que le volant est bien fixé en place.
L’avertisseur risque de ne pas retentir si le volant n’est pas correctement
verrouillé. ( →P. 70)
Pour faire retentir l’avertisseur,
appuyez sur ou près du repère
.

150
FJ CRUISER_D_(35A71D)
2-2. Bloc d’instrumentation
Jauges et compteurs
Les jauges, compteurs et affichages suivants s’allument lorsque le
contacteur du moteur est en position ON.Compte-tours
Affiche la vitesse du moteur en tours par minute.
Compteur de vitesse
Affiche la vitesse du véhicule.
Vo l t m è t r e
Affiche la charge de la batterie.
Thermomètre de température de liquide de refroidissement
moteur
Affiche la température du liquide de refroidissement du moteur.
Jauge de carburant
Affiche la quantité de carburant restant dans le réservoir.
Touche d’odomètre/compteur journalier et de réinitialisation du
compteur journalier
Bascule l’affichage entre l’odomètre et le compteur journalier. Si l’on
maintient la touche enfoncée, le compteur journalier affiché sera remis
à zéro.

151
2-2. Bloc d’instrumentation
2
Pendant la conduite
FJ CRUISER_D_(35A71D)
Touche d’affichage de l’odomètre et du compteur journalier
Appuyez sur cette touche pour basculer l’affichage entre l’odomètre
et le compteur journalier. Odomètre
Compteur journalier A
*
Compteur journalier B*
*
: Maintenez la touche enfoncée pour réinitialiser le compteur
journaliser.
Commande d’éclairage du tableau de bord
On peut régler la luminosité de l’éclairage du bloc d’instrumentation. Plus lumineux
Plus sombre
Odomètre/compteur journalier
Odomètre:
Affiche la distance totale parcourue par le véhicule.
Compteur journalier:
Affiche la distance parcourue par le véhicule depuis la dernière
réinitialisation du compteur. On peut utiliser les compteurs A et B
individuellement pour enregistrer et afficher des distances distinctes.

152 2-2. Bloc d’instrumentation
FJ CRUISER_D_(35A71D)
NOTE
■Pour éviter les dommages au moteur et à ses composants
● Ne laissez pas l’aiguille du tachymètre pénétrer dans la zone rouge, qui
indique la vitesse maximale du moteur.
● Le moteur peut surchauffer si la jauge de température pénètre dans la
zone rouge (H). Dans ce cas, immobilisez immédiatement le véhicule
dans un endroit sécuritaire, y laissez le moteur refroidir complètement,
puis vérifiez-le. (
→P. 543)

153
2-2. Bloc d’instrumentation
2
Pendant la conduite
FJ CRUISER_D_(35A71D)
Voyants et lampes témoin
Les voyants et lampes témoin du bloc d’instrumentation et du
panneau de commande central informent le conducteur de l’état des
différents systèmes du véhicule.
Bloc d’instrumentation
Panneau de commande central

154 2-2. Bloc d’instrumentation
FJ CRUISER_D_(35A71D)

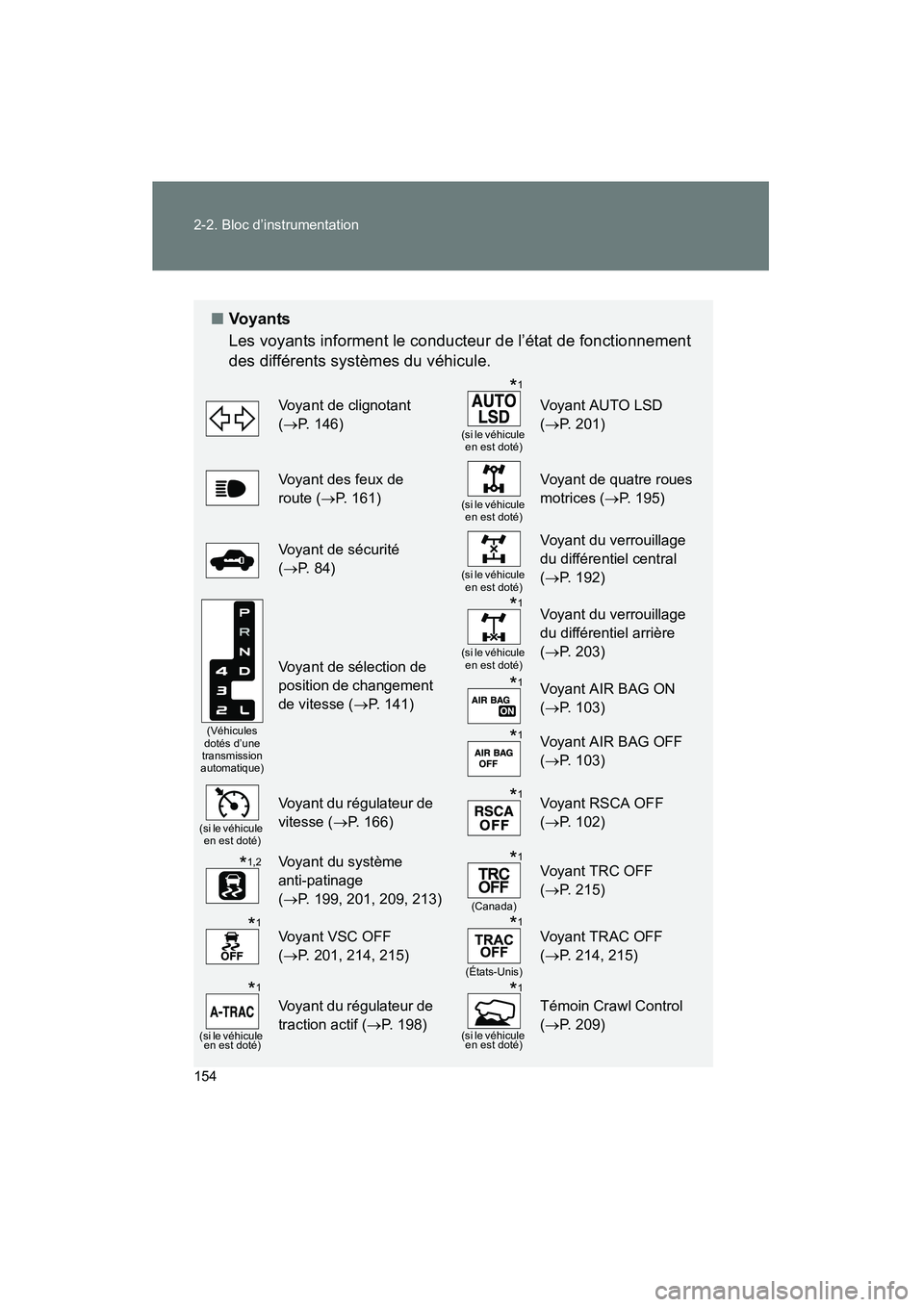

■Vo y a n ts
Les voyants informent le conducteur de l’état de fonctionnement
des différents systèmes du véhicule.
Voyant de clignotant
(→ P. 146)
*1
(si le véhicule
en est doté)
Voyant AUTO LSD
(→ P. 201)
Voyant des feux de
route ( →P. 161)
(si le véhicule
en est doté)
Voyant de quatre roues
motrices ( →P. 195)
Voyant de sécurité
(→ P. 84)
(si le véhicule
en est doté)
Voyant du verrouillage
du différentiel central
(→ P. 192)
(Véhicules
dotés d’une
transmission
automatique)
Voyant de sélection de
position de changement
de vitesse ( →P. 141)
*1
(si le véhicule
en est doté)
Voyant du verrouillage
du différentiel arrière
(→ P. 203)
*1Voyant AIR BAG ON
(→ P. 103)
*1Voyant AIR BAG OFF
(→ P. 103)
(si le véhicule
en est doté)
Voyant du régulateur de
vitesse ( →P. 166)*1Voyant RSCA OFF
(→ P. 102)
*1,2Voyant du système
anti-patinage
(→ P. 199, 201, 209, 213)*1
(Canada)
Voyant TRC OFF
(→ P. 215)
*1Voyant VSC OFF
(→ P. 201, 214, 215)*1
(États-Unis)
Voyant TRAC OFF
(→ P. 214, 215)
*1
(si le véhicule
en est doté)
Voyant du régulateur de
traction actif ( →P. 198)*1
(si le véhicule
en est doté)
Témoin Crawl Control
(→ P. 209)

155
2-2. Bloc d’instrumentation
2
Pendant la conduite
FJ CRUISER_D_(35A71D)
■

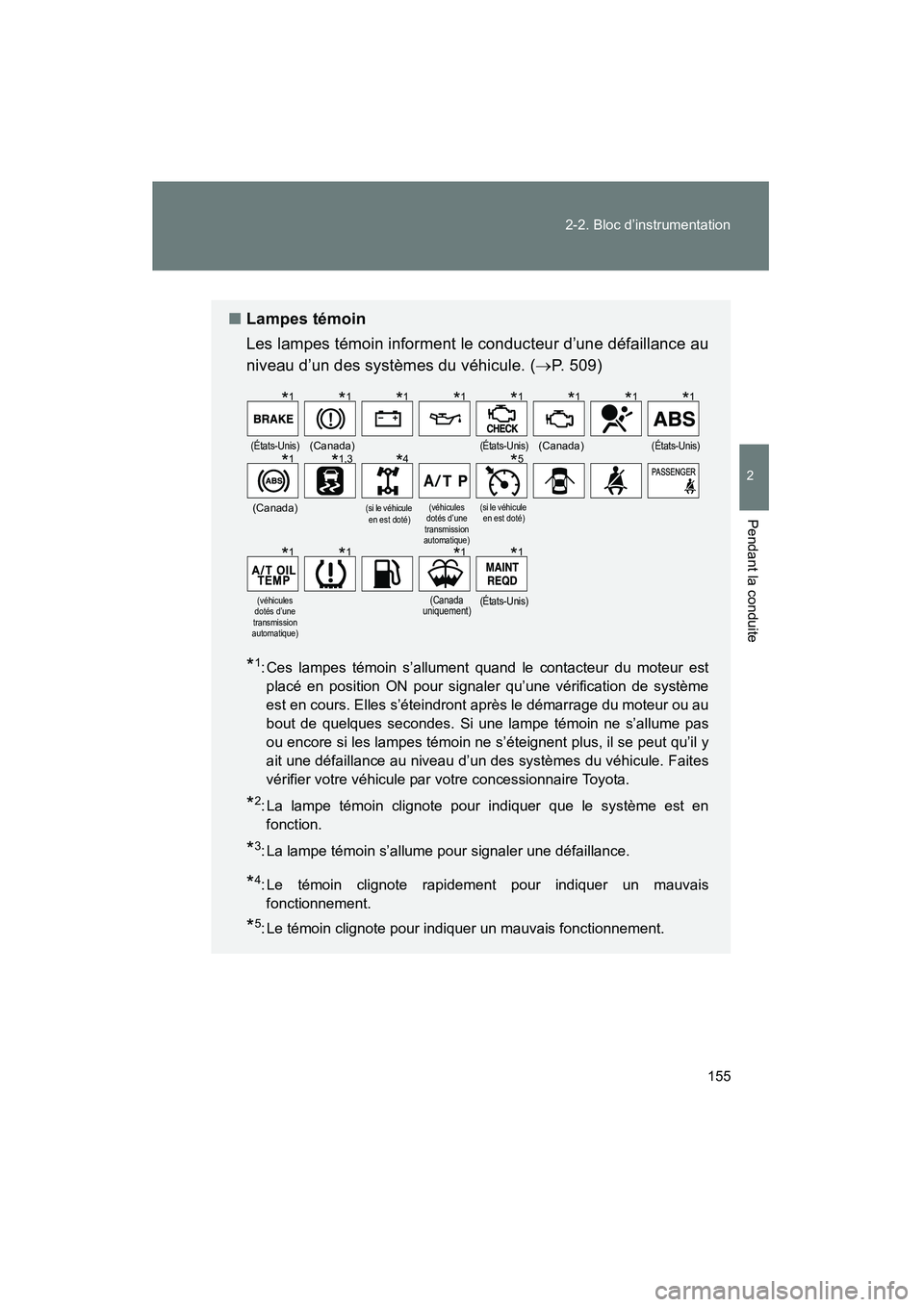

Lampes témoin
Les lampes témoin informent le conducteur d’une défaillance au
niveau d’un des systèmes du véhicule. ( →P. 509)
*1: Ces lampes témoin s’allument quand le contacteur du moteur est
placé en position ON pour signaler qu’une vérification de système
est en cours. Elles s’éteindront après le démarrage du moteur ou au
bout de quelques secondes. Si une lampe témoin ne s’allume pas
ou encore si les lampes témoin ne s’éteignent plus, il se peut qu’il y
ait une défaillance au niveau d’un des systèmes du véhicule. Faites
vérifier votre véhicule par votre concessionnaire Toyota.
*2: La lampe témoin clignote pour indiquer que le système est enfonction.
*3: La lampe témoin s’allume pour signaler une défaillance.
*4: Le témoin clignote rapidement pour indiquer un mauvaisfonctionnement.
*5: Le témoin clignote pour indiquer un mauvais fonctionnement.
(États-Unis)(Canada)(États-Unis)(Canada)(États-Unis)
(Canada)(si le véhicule en est doté)(véhicules
dotés d’une
transmission
automatique) (si le véhicule en est doté)
(véhicules
dotés d’une
transmission
automatique)(Canada
uniquement)(États-Unis)
*1*1*1*1*1*1*1*1
*1*1,3*4*5
*1*1*1*1

156 2-2. Bloc d’instrumentation
FJ CRUISER_D_(35A71D)
AT T E N T I O N
■Si l’une des lampes témoin de sécurité ne s’allume pas
Si l’une des lampes témoin de sécurité, par exemple ABS ou celle du
coussin gonflable SRS, ne s’allume pas lorsque vous démarrez le moteur,
ceci pourrait signifier que ces systèmes ne sont pas en mesure d’assurer
votre protection en cas d’accident, ce qui serait susceptible d’occasionner
des blessures graves, voire mortelles. Faites alors immédiatement vérifier
votre véhicule par votre concessionnaire Toyota.

157
2-2. Bloc d’instrumentation
2
Pendant la conduite
FJ CRUISER_D_(35A71D)
Bloc d’instruments auxiliaire∗
∗: Si le véhicule en est doté
Boussole
Affiche la direction dans laquelle est orienté le véhicule. (→P. 416)
Température extérieure
Affiche la température extérieure. ( →P. 391)
Inclinomètre
Affiche l’inclinaison longitudinale et latérale du véhicule.
Bouton SET
Ce bouton permet de régler la boussole. ( →P. 417)
Bouton E/M
Mode de température extérieure:
Appuyez brièvement sur ce bouton pour alterner l’affichage de
température entre le mode d’unité de mesure hors système anglais/
É.-U. et le système métrique. ( →P. 391)
Mode boussole:
Appuyez sur ce bouton pour sélectionner le numéro de zone.
( → P. 417)

158 2-2. Bloc d’instrumentation
FJ CRUISER_D_(35A71D)
AT T E N T I O N
■Précautions à prendre pendant la conduite
N’ajustez pas l’affichage.
Le conducteur risque alors d’exécuter une mauvaise manoeuvre et de
provoquer un accident susceptible d’occasionner des blessures graves,
voire mortelles.
