TOYOTA GR YARIS 2020 Manuale duso (in Italian)

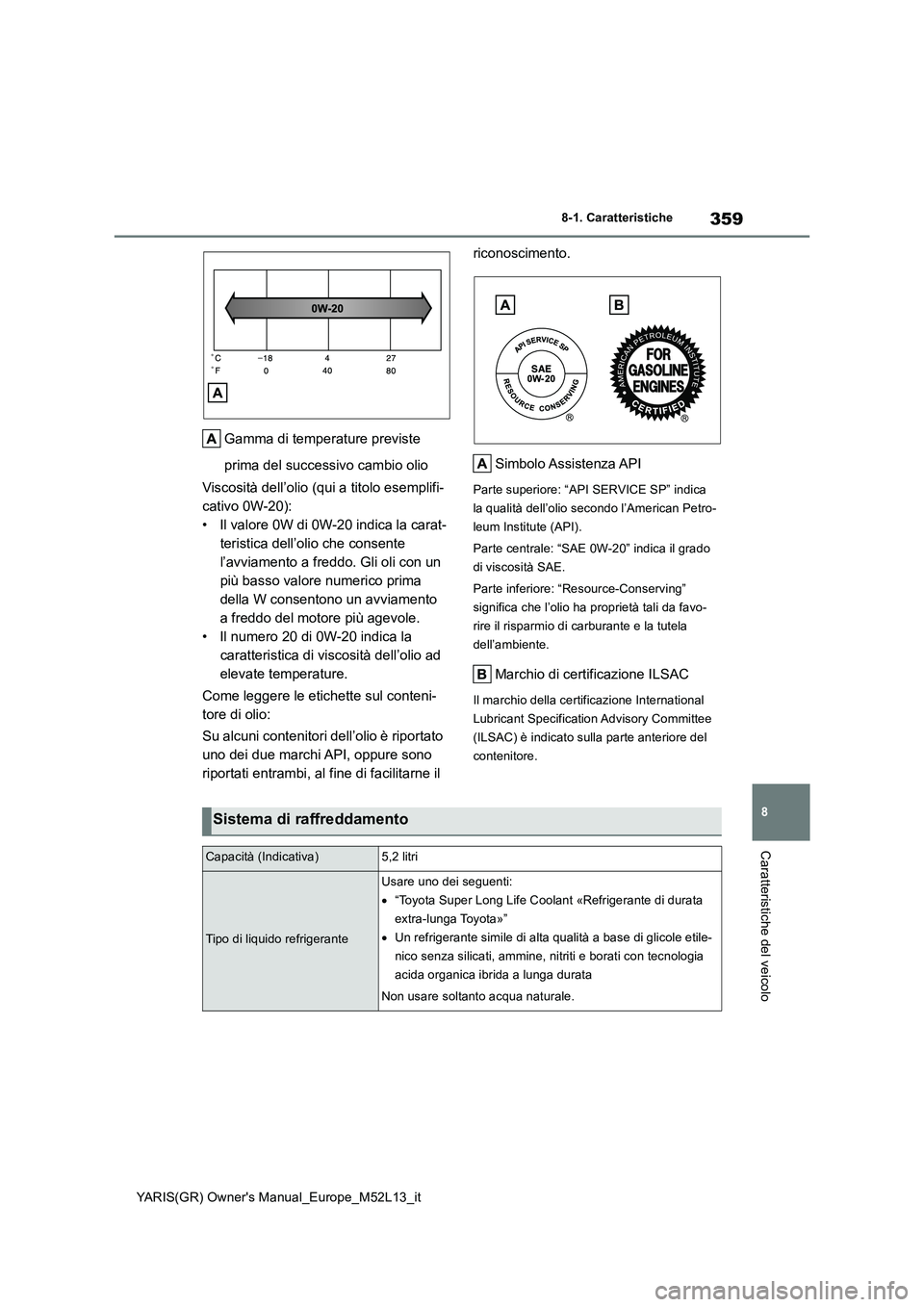

359
8
YARIS(GR) Owner's Manual_Europe_M52L13_it
8-1. Caratteristiche
Caratteristiche del veicolo
Gamma di temperature previste
prima del successivo cambio olio
Viscosità dell’olio (qui a titolo esemplifi-
cativo 0W-20):
• Il valore 0W di 0W-20 indica la carat-
teristica dell’olio che consente
l’avviamento a freddo. Gli oli con un
più basso valore numerico prima
della W consentono un avviamento
a freddo del motore più agevole.
• Il numero 20 di 0W-20 indica la
caratteristica di viscosità dell’olio ad
elevate temperature.
Come leggere le etichette sul conteni-
tore di olio:
Su alcuni contenitori dell’olio è riportato
uno dei due marchi API, oppure sono
riportati entrambi, al fine di facilitarne il
riconoscimento.
Simbolo Assistenza API
Parte superiore: “API SERVICE SP” indica
la qualità dell’olio secondo l’American Petro-
leum Institute (API).
Parte centrale: “SAE 0W-20” indica il grado
di viscosità SAE.
Parte inferiore: “Resource-Conserving”
significa che l’olio ha proprietà tali da favo-
rire il risparmio di carburante e la tutela
dell’ambiente.
Marchio di certificazione ILSAC
Il marchio della certificazione International
Lubricant Specification Advisory Committee
(ILSAC) è indicato sulla parte anteriore del
contenitore.
Sistema di raffreddamento
Capacità (Indicativa)5,2 litri
Tipo di liquido refrigerante
Usare uno dei seguenti:
 “Toyota Super Long Life Coolant «Refrigerante di durata
extra-lunga Toyota»”
 Un refrigerante simile di alta qualità a base di glicole etile-
nico senza silicati, ammine, nitriti e borati con tecnologia
acida organica ibrida a lunga durata
Non usare soltanto acqua naturale.

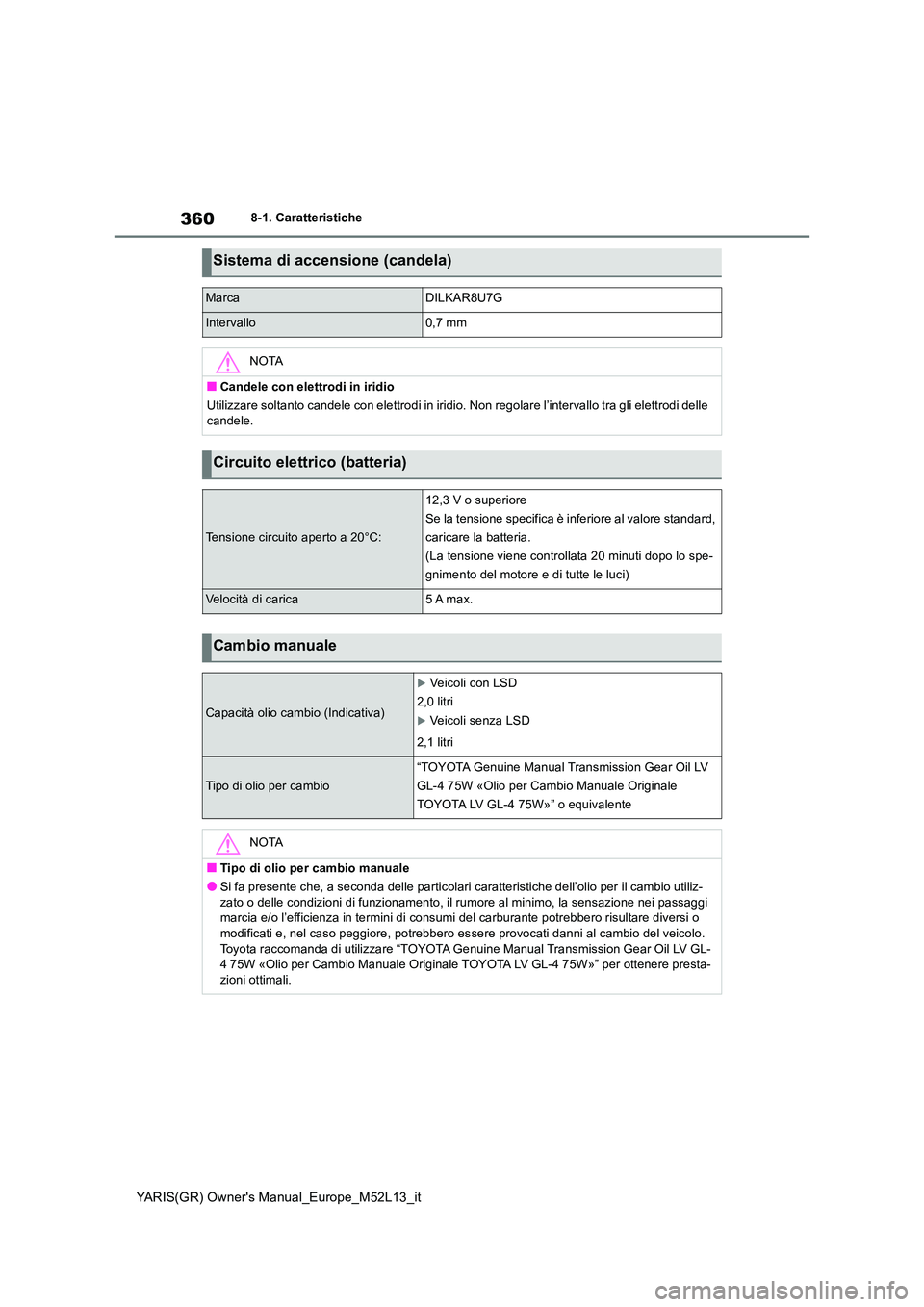

360
YARIS(GR) Owner's Manual_Europe_M52L13_it
8-1. Caratteristiche
Sistema di accensione (candela)
MarcaDILKAR8U7G
Intervallo0,7 mm
NOTA
■Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in iridio. Non regolare l’intervallo tra gli elettrodi delle candele.
Circuito elettrico (batteria)
Tensione circuito aperto a 20°C:
12,3 V o superiore
Se la tensione specifica è inferiore al valore standard,
caricare la batteria.
(La tensione viene controllata 20 minuti dopo lo spe-
gnimento del motore e di tutte le luci)
Velocità di carica5 A max.
Cambio manuale
Capacità olio cambio (Indicativa)
Veicoli con LSD
2,0 litri
Veicoli senza LSD
2,1 litri
Tipo di olio per cambio
“TOYOTA Genuine Manual Transmission Gear Oil LV
GL-4 75W «Olio per Cambio Manuale Originale
TOYOTA LV GL-4 75W»” o equivalente
NOTA
■Tipo di olio per cambio manuale
●Si fa presente che, a seconda delle particolari caratteristiche dell’olio per il cambio utiliz- zato o delle condizioni di funzionamento, il rumore al minimo, la sensazione nei passaggi marcia e/o l’efficienza in termini di consumi del carburante potrebbero risultare diversi o
modificati e, nel caso peggiore, potrebbero es sere provocati danni al cambio del veicolo. Toyota raccomanda di utilizzare “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W «Olio per Cambio Manuale Originale TOYOTA LV GL-4 75W»” per ottenere presta-
zioni ottimali.

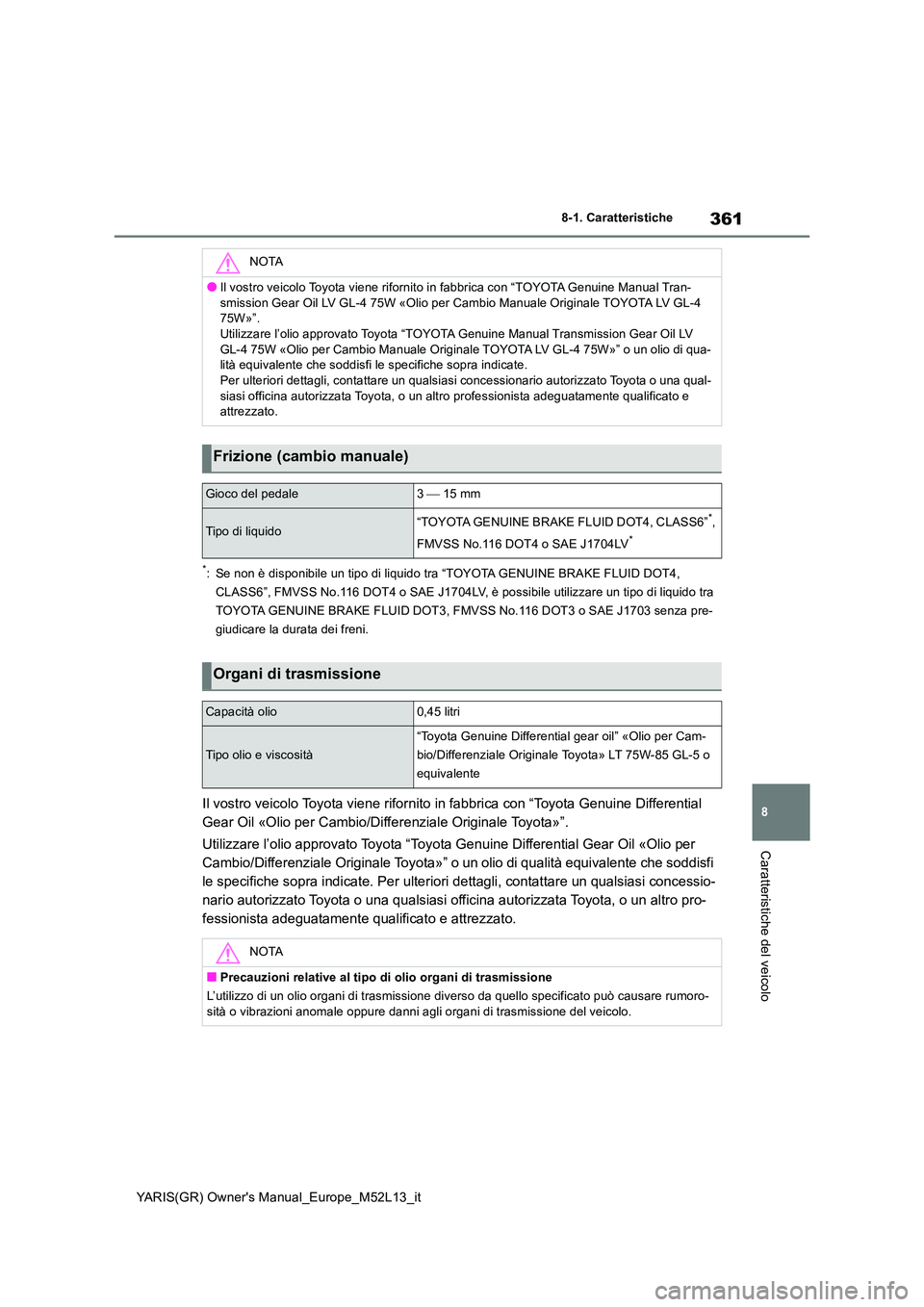

361
8
YARIS(GR) Owner's Manual_Europe_M52L13_it
8-1. Caratteristiche
Caratteristiche del veicolo
*: Se non è disponibile un tipo di liquido tra “TOYOTA GENUINE BRAKE FLUID DOT4,
CLASS6”, FMVSS No.116 DOT4 o SAE J1704LV, è possibile utilizzare un tipo di liquido tra
TOYOTA GENUINE BRAKE FLUID DOT3, FMVSS No.116 DOT3 o SAE J1703 senza pre-
giudicare la durata dei freni.
Il vostro veicolo Toyota viene rifornito in fabbrica con “Toyota Genuine Differential
Gear Oil «Olio per Cambio/Differenziale Originale Toyota»”.
Utilizzare l’olio approvato Toyota “Toyota Genuine Differential Gear Oil «Olio per
Cambio/Differenziale Originale Toyota»” o un olio di qualità equivalente che soddisfi
le specifiche sopra indicate. Per ulteriori dettagli, contattare un qualsiasi concessio-
nario autorizzato Toyota o una qualsiasi officina autorizzata Toyota, o un altro pro-
fessionista adeguatamente qualificato e attrezzato.
NOTA
●Il vostro veicolo Toyota viene rifornito in fabbrica con “TOYOTA Genuine Manual Tran-
smission Gear Oil LV GL-4 75W «Olio per Cambio Manuale Originale TOYOTA LV GL-4 75W»”.Utilizzare l’olio approvato Toyota “TOYOTA Genuine Manual Transmission Gear Oil LV
GL-4 75W «Olio per Cambio Manuale Originale TOYOTA LV GL-4 75W»” o un olio di qua- lità equivalente che soddisfi le specifiche sopra indicate.Per ulteriori dettagli, contattare un qualsiasi concessionario autorizzato Toyota o una qual-
siasi officina autorizzata Toyota, o un altro professionista adeguatamente qualificato e attrezzato.
Frizione (cambio manuale)
Gioco del pedale3  15 mm
Tipo di liquido“TOYOTA GENUINE BRAKE FLUID DOT4, CLASS6”*,
FMVSS No.116 DOT4 o SAE J1704LV*
Organi di trasmissione
Capacità olio0,45 litri
Tipo olio e viscosità
“Toyota Genuine Differential gear oil” «Olio per Cam-
bio/Differenziale Originale Toyota» LT 75W-85 GL-5 o
equivalente
NOTA
■Precauzioni relative al tipo di olio organi di trasmissione
L’utilizzo di un olio organi di trasmissione diverso da quello specificato può causare rumoro-
sità o vibrazioni anomale oppure danni agli organi di trasmissione del veicolo.

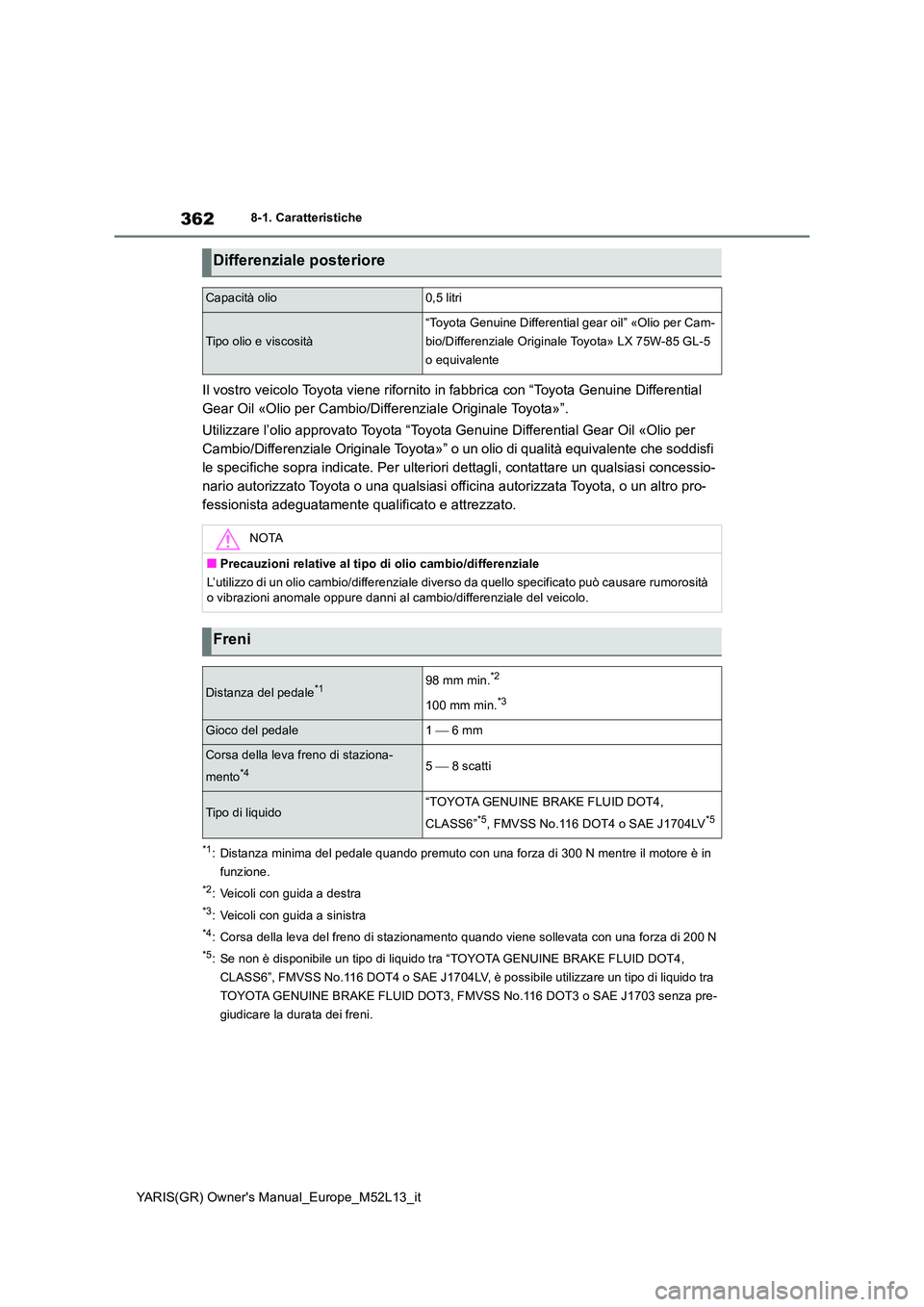

362
YARIS(GR) Owner's Manual_Europe_M52L13_it
8-1. Caratteristiche
Il vostro veicolo Toyota viene rifornito in fabbrica con “Toyota Genuine Differential
Gear Oil «Olio per Cambio/Differenziale Originale Toyota»”.
Utilizzare l’olio approvato Toyota “Toyota Genuine Differential Gear Oil «Olio per
Cambio/Differenziale Originale Toyota»” o un olio di qualità equivalente che soddisfi
le specifiche sopra indicate. Per ulteriori dettagli, contattare un qualsiasi concessio-
nario autorizzato Toyota o una qualsiasi officina autorizzata Toyota, o un altro pro-
fessionista adeguatamente qualificato e attrezzato.
*1: Distanza minima del pedale quando premuto con una forza di 300 N mentre il motore è in
funzione.
*2: Veicoli con guida a destra
*3: Veicoli con guida a sinistra
*4: Corsa della leva del freno di stazionamento quando viene sollevata con una forza di 200 N
*5: Se non è disponibile un tipo di liquido tra “TOYOTA GENUINE BRAKE FLUID DOT4,
CLASS6”, FMVSS No.116 DOT4 o SAE J1704LV, è possibile utilizzare un tipo di liquido tra
TOYOTA GENUINE BRAKE FLUID DOT3, FMVSS No.116 DOT3 o SAE J1703 senza pre-
giudicare la durata dei freni.
Differenziale posteriore
Capacità olio0,5 litri
Tipo olio e viscosità
“Toyota Genuine Differential gear oil” «Olio per Cam-
bio/Differenziale Originale Toyota» LX 75W-85 GL-5
o equivalente
NOTA
■Precauzioni relative al tipo di olio cambio/differenziale
L’utilizzo di un olio cambio/differenziale dive rso da quello specificato può causare rumorosità o vibrazioni anomale oppure danni al cambio/differenziale del veicolo.
Freni
Distanza del pedale*198 mm min.*2
100 mm min.*3
Gioco del pedale1  6 mm
Corsa della leva freno di staziona-
mento*45  8 scatti
Tipo di liquido“TOYOTA GENUINE BRAKE FLUID DOT4,
CLASS6”*5, FMVSS No.116 DOT4 o SAE J1704LV*5

363
8
YARIS(GR) Owner's Manual_Europe_M52L13_it
8-1. Caratteristiche
Caratteristiche del veicolo
Tipo A
Tipo B
■Quando si traina un rimorchio
Aggiungere 20,0 kPa (0,2 kgf/cm
2 o bar, 3 psi) alla pressione di gonfiaggio dei pneumatici rac-
comandata e viaggiare a velocità inferiori a 100 km/h.
A: Lampadine con base a cuneo (trasparenti)

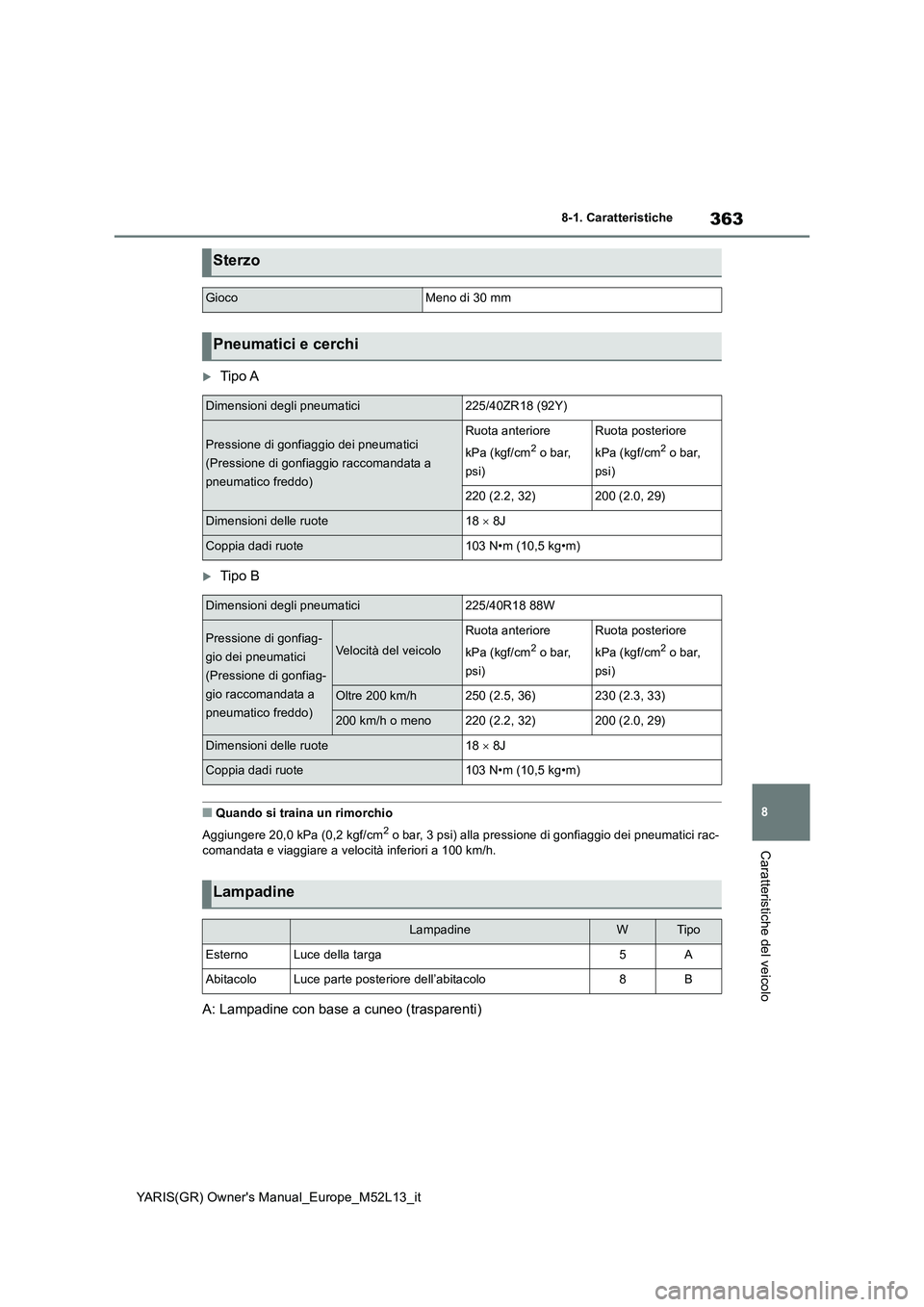

Sterzo
GiocoMeno di 30 mm
Pneumatici e cerchi
Dimensioni degli pneumatici225/40ZR18 (92Y)
Pressione di gonfiaggio dei pneumatici
(Pressione di gonfiaggio raccomandata a
pneumatico freddo)Ruota anteriore
kPa (kgf/cm
2 o bar,
psi)
Ruota posteriore
kPa (kgf/cm
2 o bar,
psi)
220 (2.2, 32)200 (2.0, 29)
Dimensioni delle ruote18  8J
Coppia dadi ruote103 N•m (10,5 kg•m)
Dimensioni degli pneumatici225/40R18 88W
Pressione di gonfiag-
gio dei pneumatici
(Pressione di gonfiag-
gio raccomandata a
pneumatico freddo)Velocità del veicolo
Ruota anteriore
kPa (kgf/cm
2 o bar,
psi)
Ruota posteriore
kPa (kgf/cm
2 o bar,
psi)
Oltre 200 km/h250 (2.5, 36)230 (2.3, 33)
200 km/h o meno220 (2.2, 32)200 (2.0, 29)
Dimensioni delle ruote18  8J
Coppia dadi ruote103 N•m (10,5 kg•m)
Lampadine
LampadineWTipo
EsternoLuce della targa5A
AbitacoloLuce parte posteriore dell’abitacolo8B

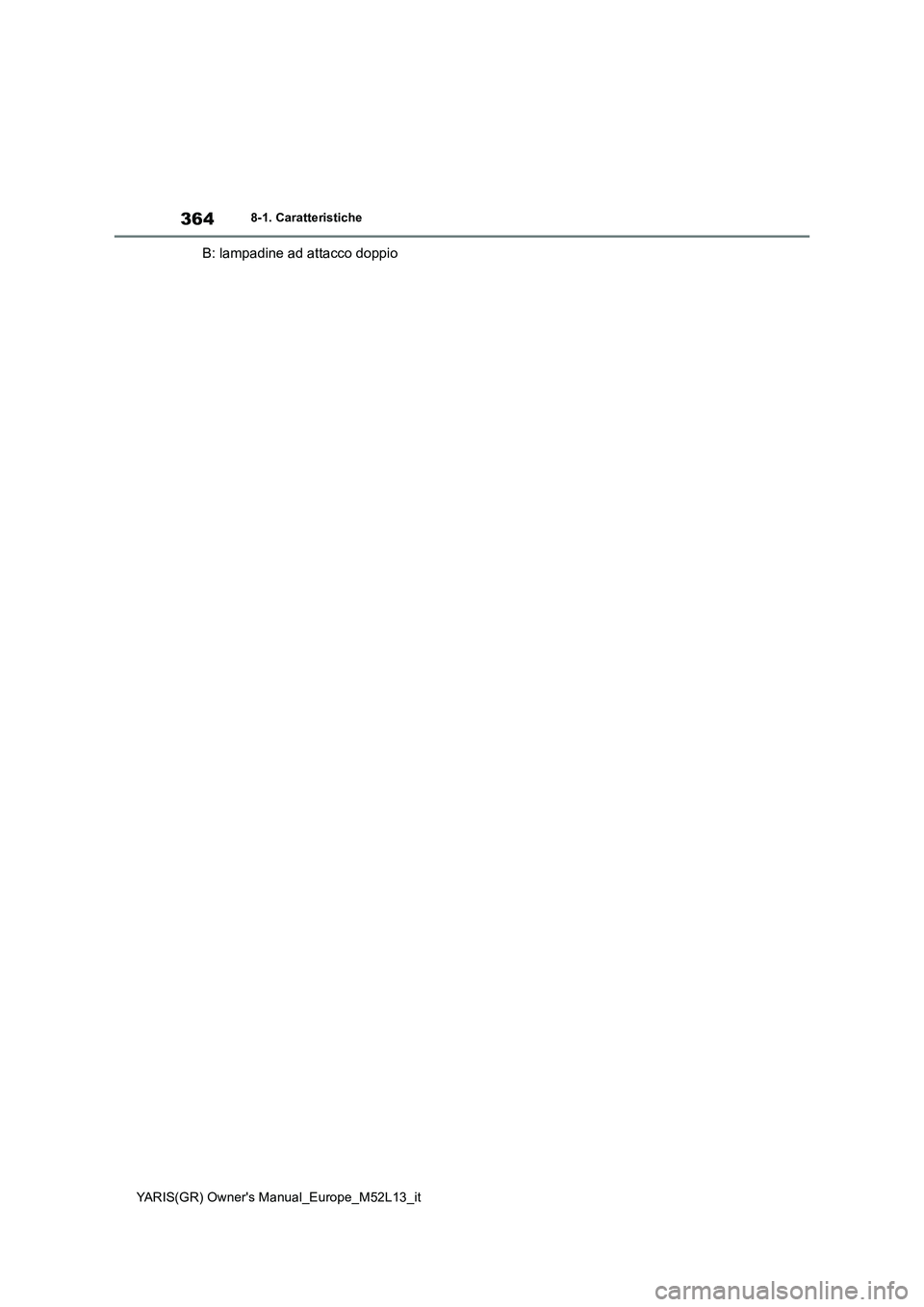

364
YARIS(GR) Owner's Manual_Europe_M52L13_it
8-1. Caratteristiche
B: lampadine ad attacco doppio

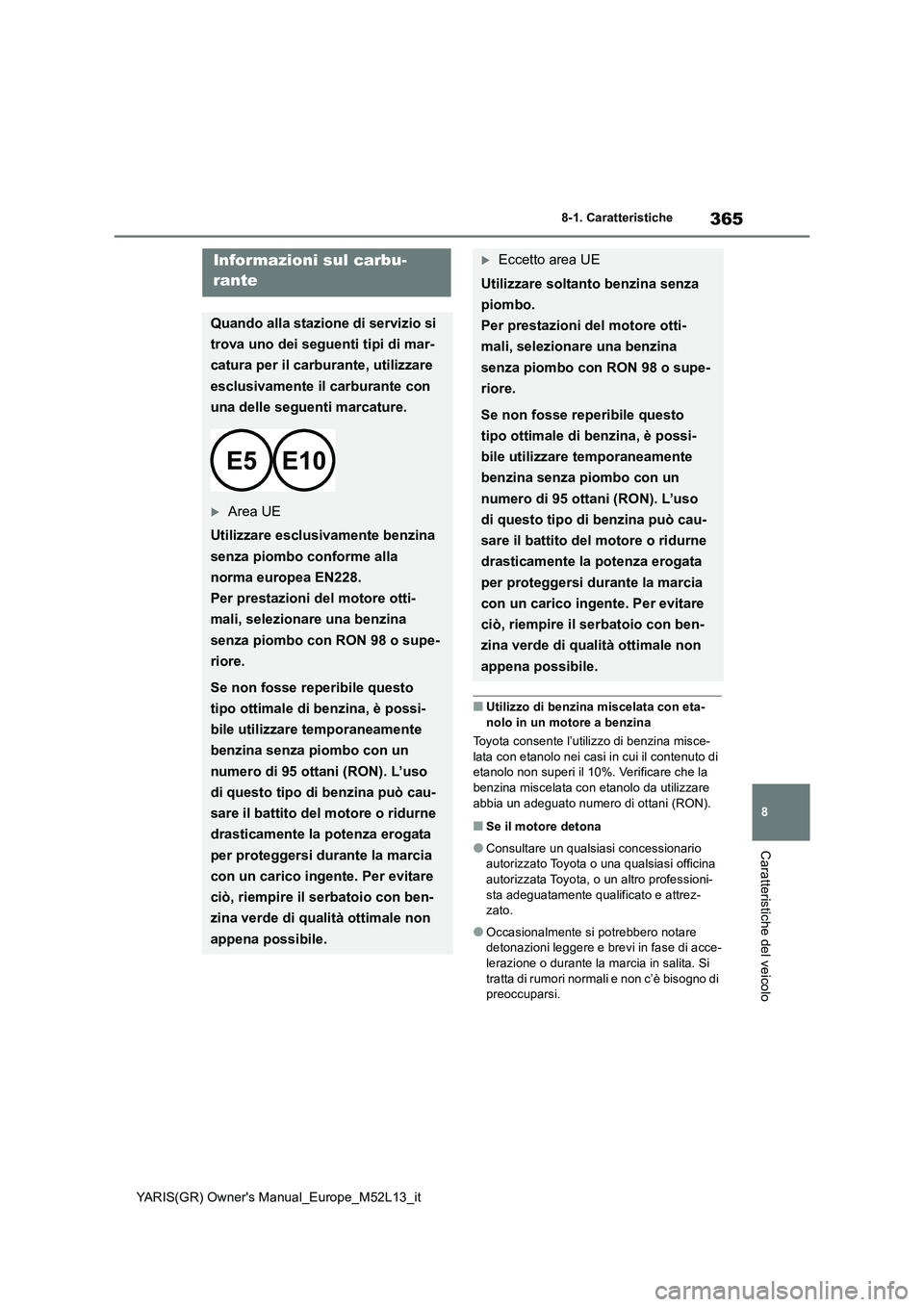

365
8
YARIS(GR) Owner's Manual_Europe_M52L13_it
8-1. Caratteristiche
Caratteristiche del veicolo
■Utilizzo di benzina miscelata con eta-
nolo in un motore a benzina
Toyota consente l’utilizzo di benzina misce- lata con etanolo nei casi in cui il contenuto di etanolo non superi il 10%. Verificare che la
benzina miscelata con etanolo da utilizzare abbia un adeguato numero di ottani (RON).
■Se il motore detona
●Consultare un qualsiasi concessionario autorizzato Toyota o una qualsiasi officina autorizzata Toyota, o un altro professioni-
sta adeguatamente qualificato e attrez- zato.
●Occasionalmente si potrebbero notare detonazioni leggere e brevi in fase di acce-lerazione o durante la marcia in salita. Si
tratta di rumori normali e non c’è bisogno di preoccuparsi.
Informazioni sul carbu-
rante
Quando alla stazione di servizio si
trova uno dei seguenti tipi di mar-
catura per il carburante, utilizzare
esclusivamente il carburante con
una delle seguenti marcature.
Area UE
Utilizzare esclusivamente benzina
senza piombo conforme alla
norma europea EN228.
Per prestazioni del motore otti-
mali, selezionare una benzina
senza piombo con RON 98 o supe-
riore.
Se non fosse reperibile questo
tipo ottimale di benzina, è possi-
bile utilizzare temporaneamente
benzina senza piombo con un
numero di 95 ottani (RON). L’uso
di questo tipo di benzina può cau-
sare il battito del motore o ridurne
drasticamente la potenza erogata
per proteggersi durante la marcia
con un carico ingente. Per evitare
ciò, riempire il serbatoio con ben-
zina verde di qualità ottimale non
appena possibile.
Eccetto area UE
Utilizzare soltanto benzina senza
piombo.
Per prestazioni del motore otti-
mali, selezionare una benzina
senza piombo con RON 98 o supe-
riore.
Se non fosse reperibile questo
tipo ottimale di benzina, è possi-
bile utilizzare temporaneamente
benzina senza piombo con un
numero di 95 ottani (RON). L’uso
di questo tipo di benzina può cau-
sare il battito del motore o ridurne
drasticamente la potenza erogata
per proteggersi durante la marcia
con un carico ingente. Per evitare
ciò, riempire il serbatoio con ben-
zina verde di qualità ottimale non
appena possibile.

366
YARIS(GR) Owner's Manual_Europe_M52L13_it
8-1. Caratteristiche

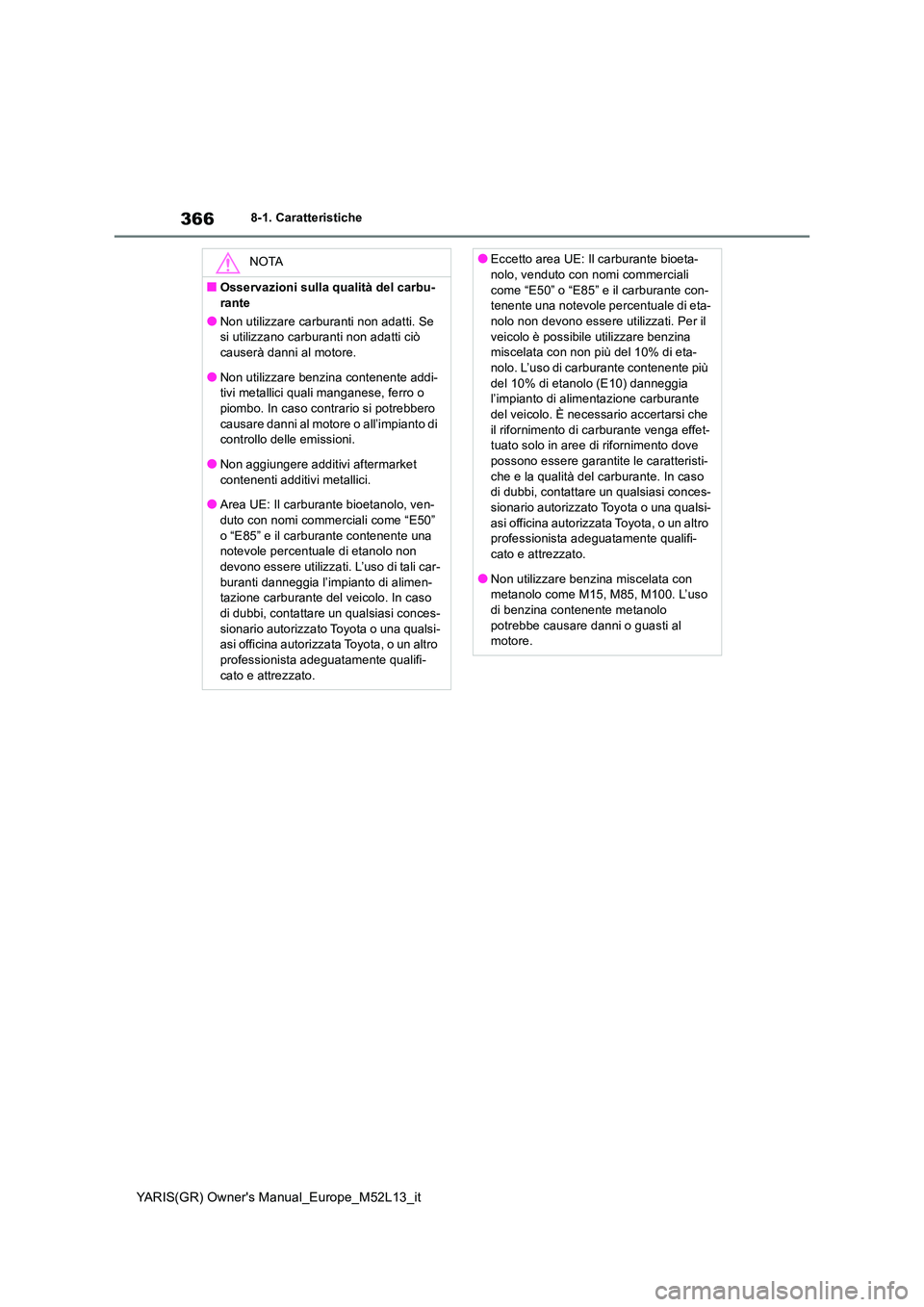

NOTA
■Osservazioni sulla qualità del carbu-
rante
●Non utilizzare carburanti non adatti. Se si utilizzano carburanti non adatti ciò causerà danni al motore.
●Non utilizzare benzina contenente addi-tivi metallici quali manganese, ferro o piombo. In caso contrario si potrebbero
causare danni al motore o all’impianto di controllo delle emissioni.
●Non aggiungere additivi aftermarket
contenenti additivi metallici.
●Area UE: Il carburante bioetanolo, ven- duto con nomi commerciali come “E50”
o “E85” e il carburante contenente una notevole percentuale di etanolo non devono essere utilizzati. L’uso di tali car-
buranti danneggia l’impianto di alimen- tazione carburante del veicolo. In caso di dubbi, contattare un qualsiasi conces-
sionario autorizzato Toyota o una qualsi- asi officina autorizzata Toyota, o un altro professionista adeguatamente qualifi-
cato e attrezzato.
●Eccetto area UE: Il carburante bioeta- nolo, venduto con nomi commerciali
come “E50” o “E85” e il carburante con- tenente una notevole percentuale di eta-nolo non devono essere utilizzati. Per il
veicolo è possibile utilizzare benzina miscelata con non più del 10% di eta-nolo. L’uso di carburante contenente più
del 10% di etanolo (E10) danneggia l’impianto di alimentazione carburante del veicolo. È necessario accertarsi che
il rifornimento di carburante venga effet- tuato solo in aree di rifornimento dove possono essere garantite le caratteristi-
che e la qualità del carburante. In caso di dubbi, contattare un qualsiasi conces-sionario autorizzato Toyota o una qualsi-
asi officina autorizzata Toyota, o un altro professionista adeguatamente qualifi-cato e attrezzato.
●Non utilizzare benzina miscelata con metanolo come M15, M85, M100. L’uso di benzina contenente metanolo
potrebbe causare danni o guasti al motore.

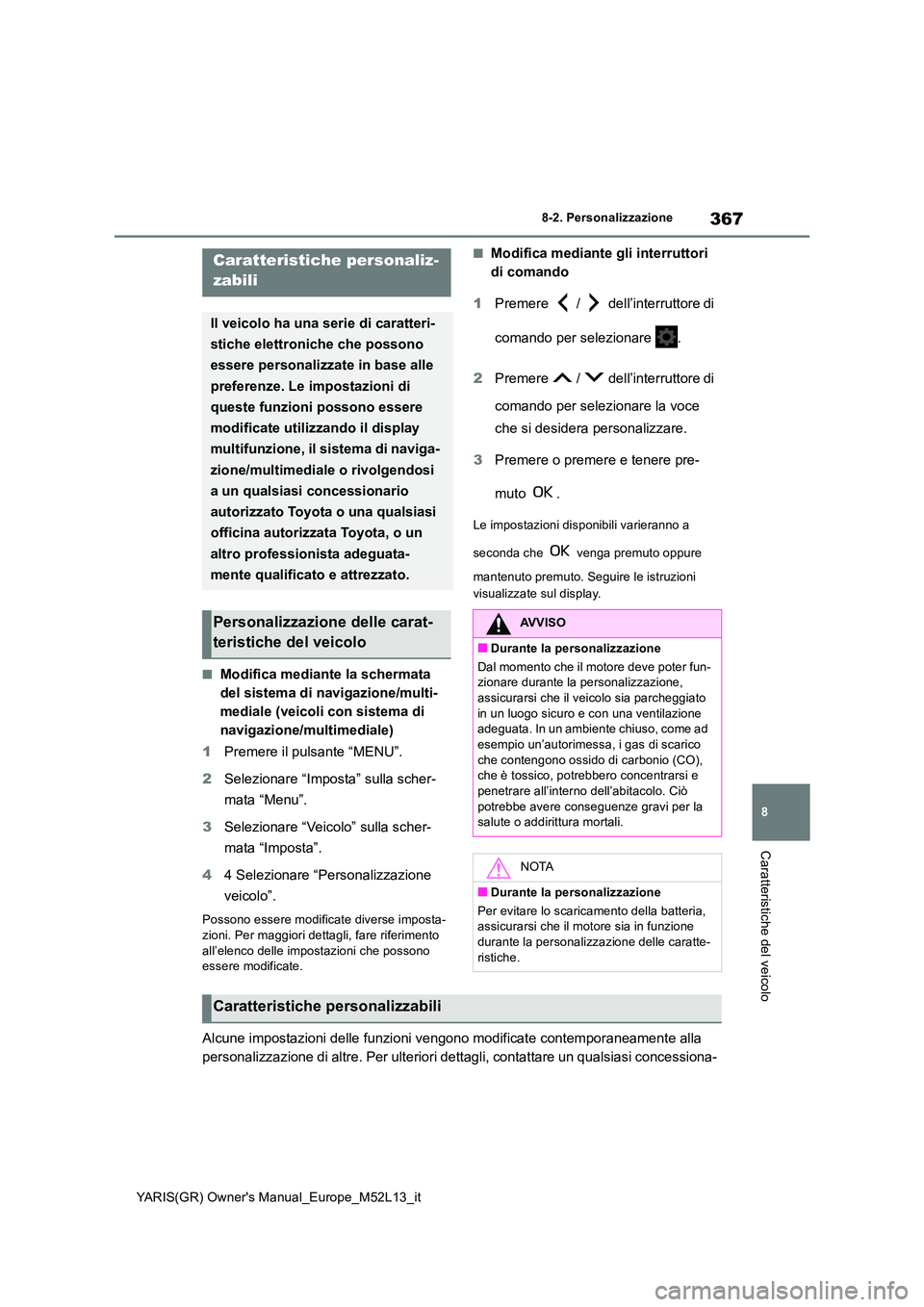

367
8
YARIS(GR) Owner's Manual_Europe_M52L13_it
8-2. Personalizzazione
Caratteristiche del veicolo
8-2.Persona lizza zione
■Modifica mediante la schermata
del sistema di navigazione/multi-
mediale (veicoli con sistema di
navigazione/multimediale)
1 Premere il pulsante “MENU”.
2 Selezionare “Imposta” sulla scher-
mata “Menu”.
3 Selezionare “Veicolo” sulla scher-
mata “Imposta”.
4 4 Selezionare “Personalizzazione
veicolo”.
Possono essere modificate diverse imposta- zioni. Per maggiori dettagli, fare riferimento
all’elenco delle impostazioni che possono essere modificate.
■Modifica mediante gli interruttori
di comando
1 Premere / dell’interruttore di
comando per selezionare .
2 Premere / dell’interruttore di
comando per selezionare la voce
che si desidera personalizzare.
3 Premere o premere e tenere pre-
muto .
Le impostazioni disponibili varieranno a
seconda che venga premuto oppure
mantenuto premuto. Seguire le istruzioni
visualizzate sul display.
Alcune impostazioni delle funzioni vengono modificate contemporaneamente alla
personalizzazione di altre. Per ulteriori dettagli, contattare un qualsiasi concessiona-
Caratteristiche personaliz-
zabili
Il veicolo ha una serie di caratteri-
stiche elettroniche che possono
essere personalizzate in base alle
preferenze. Le impostazioni di
queste funzioni possono essere
modificate utilizzando il display
multifunzione, il sistema di naviga-
zione/multimediale o rivolgendosi
a un qualsiasi concessionario
autorizzato Toyota o una qualsiasi
officina autorizzata Toyota, o un
altro professionista adeguata-
mente qualificato e attrezzato.
Personalizzazione delle carat-
teristiche del veicolo
AVVISO
■Durante la personalizzazione
Dal momento che il motore deve poter fun- zionare durante la personalizzazione,
assicurarsi che il veicolo sia parcheggiato in un luogo sicuro e con una ventilazione adeguata. In un ambiente chiuso, come ad
esempio un’autorimessa , i gas di scarico che contengono ossido di carbonio (CO), che è tossico, potrebbero concentrarsi e
penetrare all’interno dell’abitacolo. Ciò potrebbe avere conseguenze gravi per la salute o addirittura mortali.
NOTA
■Durante la personalizzazione
Per evitare lo scaricamento della batteria, assicurarsi che il motore sia in funzione
durante la personalizzazione delle caratte- ristiche.
Caratteristiche personalizzabili

368

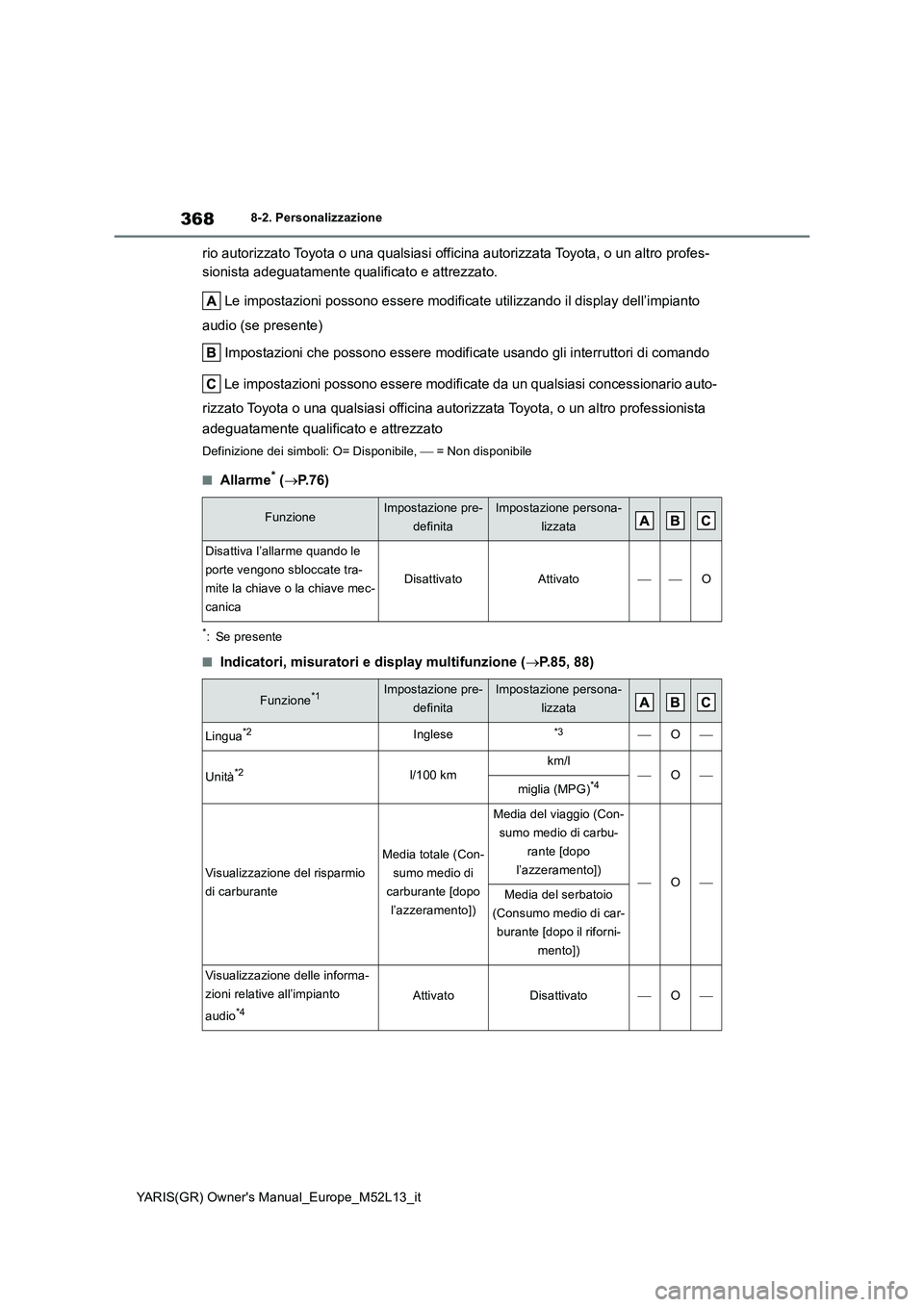

YARIS(GR) Owner's Manual_Europe_M52L13_it
8-2. Personalizzazione
rio autorizzato Toyota o una qualsiasi officina autorizzata Toyota, o un altro profes-
sionista adeguatamente qualificato e attrezzato.
Le impostazioni possono essere modificate utilizzando il display dell’impianto
audio (se presente)
Impostazioni che possono essere modificate usando gli interruttori di comando
Le impostazioni possono essere modificate da un qualsiasi concessionario auto-
rizzato Toyota o una qualsiasi officina autorizzata Toyota, o un altro professionista
adeguatamente qualificato e attrezzato
Definizione dei simboli: O= Disponibile,  = Non disponibile
■Allarme* (P.76)
*: Se presente
■Indicatori, misuratori e display multifunzione (P.85, 88)
FunzioneImpostazione pre-
definita
Impostazione persona-
lizzata
Disattiva l’allarme quando le
porte vengono sbloccate tra-
mite la chiave o la chiave mec-
canica
DisattivatoAttivatoO
Funzione*1Impostazione pre-
definita
Impostazione persona-
lizzata
Lingua*2Inglese*3O
Unità*2l/100 kmkm/lOmiglia (MPG)*4
Visualizzazione del risparmio
di carburante
Media totale (Con-
sumo medio di
carburante [dopo
l’azzeramento])
Media del viaggio (Con-
sumo medio di carbu-
rante [dopo
l’azzeramento])OMedia del serbatoio
(Consumo medio di car-
burante [dopo il riforni-
mento])
Visualizzazione delle informa-
zioni relative all’impianto
audio*4AttivatoDisattivatoO
