TOYOTA GR YARIS 2022 Bruksanvisningar (in Swedish)

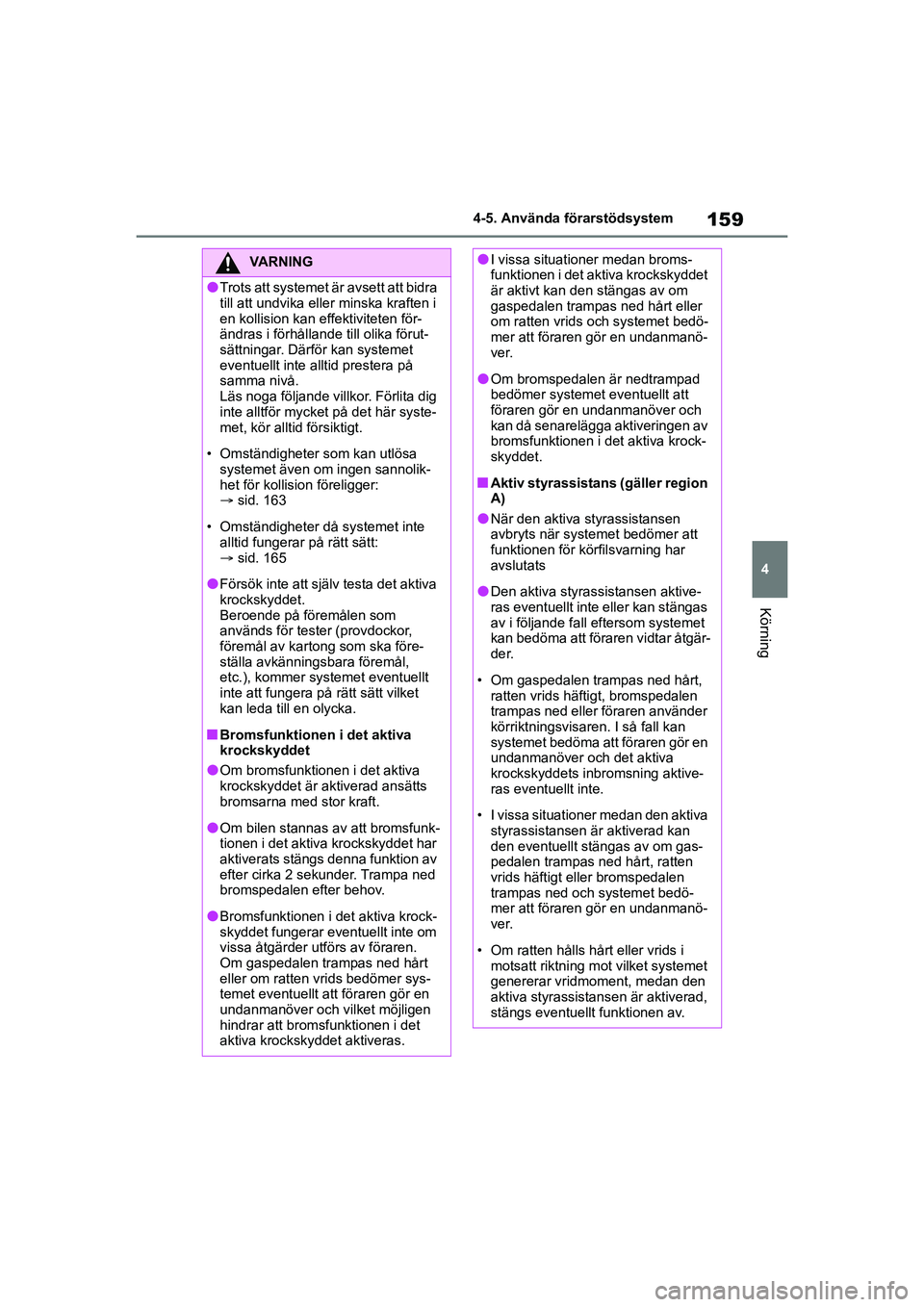

159
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
VARNING
lTrots att systemet är avsett att bidra
till att undvika eller minska kraften i
en kollision kan effektiviteten för-
ändras i förhållande till olika förut-
sättningar. Därför kan systemet
eventuellt inte alltid prestera på
samma nivå.
Läs noga följande villkor. Förlita dig
inte alltför mycket på det här syste-
met, kör alltid försiktigt.
• Omständigheter som kan utlösa systemet även om ingen sannolik-
het för kollision föreligger:
 sid. 163
• Omständigheter då systemet inte alltid fungerar på rätt sätt:
 sid. 165
lFörsök inte att själv testa det aktiva
krockskyddet.
Beroende på föremålen som
används för tester (provdockor,
föremål av kartong som ska före-
ställa avkänningsbara föremål,
etc.), kommer systemet eventuellt
inte att fungera på rätt sätt vilket
kan leda till en olycka.
nBromsfunktionen i det aktiva
krockskyddet
lOm bromsfunktionen i det aktiva
krockskyddet är ak tiverad ansätts
bromsarna med stor kraft.
lOm bilen stannas av att bromsfunk-
tionen i det aktiva krockskyddet har
aktiverats stängs denna funktion av
efter cirka 2 sekunder. Trampa ned
bromspedalen efter behov.
lBromsfunktionen i det aktiva krock-
skyddet fungerar eventuellt inte om
vissa åtgärder utförs av föraren.
Om gaspedalen trampas ned hårt
eller om ratten vrids bedömer sys-
temet eventuellt att föraren gör en
undanmanöver och vilket möjligen
hindrar att bromsfunktionen i det
aktiva krockskyddet aktiveras.
lI vissa situationer medan broms-
funktionen i det ak tiva krockskyddet
är aktivt kan den stängas av om
gaspedalen trampas ned hårt eller
om ratten vrids och systemet bedö-
mer att föraren gör en undanmanö-
ver.
lOm bromspedalen är nedtrampad
bedömer systemet eventuellt att
föraren gör en undanmanöver och
kan då senarelägga aktiveringen av
bromsfunktionen i det aktiva krock-
skyddet.
nAktiv styrassistans (gäller region
A)
lNär den aktiva styrassistansen
avbryts när systemet bedömer att
funktionen för körfilsvarning har
avslutats
lDen aktiva styrassistansen aktive-
ras eventuellt inte eller kan stängas
av i följande fall eftersom systemet
kan bedöma att föraren vidtar åtgär-
der.
• Om gaspedalen trampas ned hårt, ratten vrids häftigt, bromspedalen
trampas ned eller föraren använder
körriktningsvisaren. I så fall kan
systemet bedöma att föraren gör en
undanmanöver och det aktiva
krockskyddets inbromsning aktive-
ras eventuellt inte.
• I vissa situationer medan den aktiva styrassistansen är aktiverad kan
den eventuellt stängas av om gas-
pedalen trampas ned hårt, ratten
vrids häftigt eller bromspedalen
trampas ned och systemet bedö-
mer att föraren gör en undanmanö-
ver.
• Om ratten hålls hårt eller vrids i motsatt riktning mot vilket systemet
genererar vridmoment, medan den
aktiva styrassistansen är aktiverad,
stängs eventuellt funktionen av.
OM52L09SE.book Page 159 Monday, January 4, 2021 5:46 PM

160
Yaris OM52L09SE
4-5. Använda förarstödsystem
nAktivera/inaktivera det aktiva
krockskyddet
Det aktiva krockskyddssystemet
kan aktiveras/inaktiveras med
(  sid. 355) på informationsdis-
playen.
Systemet aktiveras automatiskt varje
gång startknappen trycks till ON.
Om systemet är avstängt tänds
PCS-varningslampan och ett med-
delande visas på informationsdis-
playen.
”Aktivt krockskyddssystem”
(PCS)
VARNING
nNär det aktiva krockskyddssyste-
met ska inaktiveras
I följande situationer ska systemet
inaktiveras eftersom det annars even-
tuellt inte kommer att fungera korrekt
vilket kan leda till en olycka med
svåra eller livshotande skador som
följd:
lOm bilen bogseras
lOm bilen bogserar en annan bil
lOm bilen transporteras med lastbil,
båt, tåg eller liknande transportme-
del
lOm bilen är upphöjd på en lyft med
motorn igång och däcken kan
rotera fritt
lVid kontroll av bilen med prov-
ningstrumma, t.ex. chassidynamo-
meter eller med testinstrument för
hastighet, eller hjulbalanserare i
bilen
lOm den främre stötfångaren eller
frontgrillen utsätts fö r en kraftig stöt
på grund av en olyckshändelse
eller annan orsak
lOm bilen inte kan köras på stabilt
sätt, t.ex. om den har varit utsatt för
en olyckshändelse eller en funk-
tionsstörning har uppstått
lOm bilen körs på ett sportigt sätt
eller i terräng
lOm däcken inte har korrekt lufttryck
lOm däcken är svårt slitna
lOm andra däck än de som specifi-
ceras är monterade på bilen
lOm snökedjor är monterade
lOm nödhjul eller reparationssatsen
för akut däcklagning används
lOm utrustning (t.ex. snöplog eller
liknande) som eventuellt blockerar
radarsensorn eller frontkameran är
tillfälligt monterad på bilen
Ändra inställningar för det
aktiva krockskyddet
OM52L09SE.book Page 160 Monday, January 4, 2021 5:46 PM

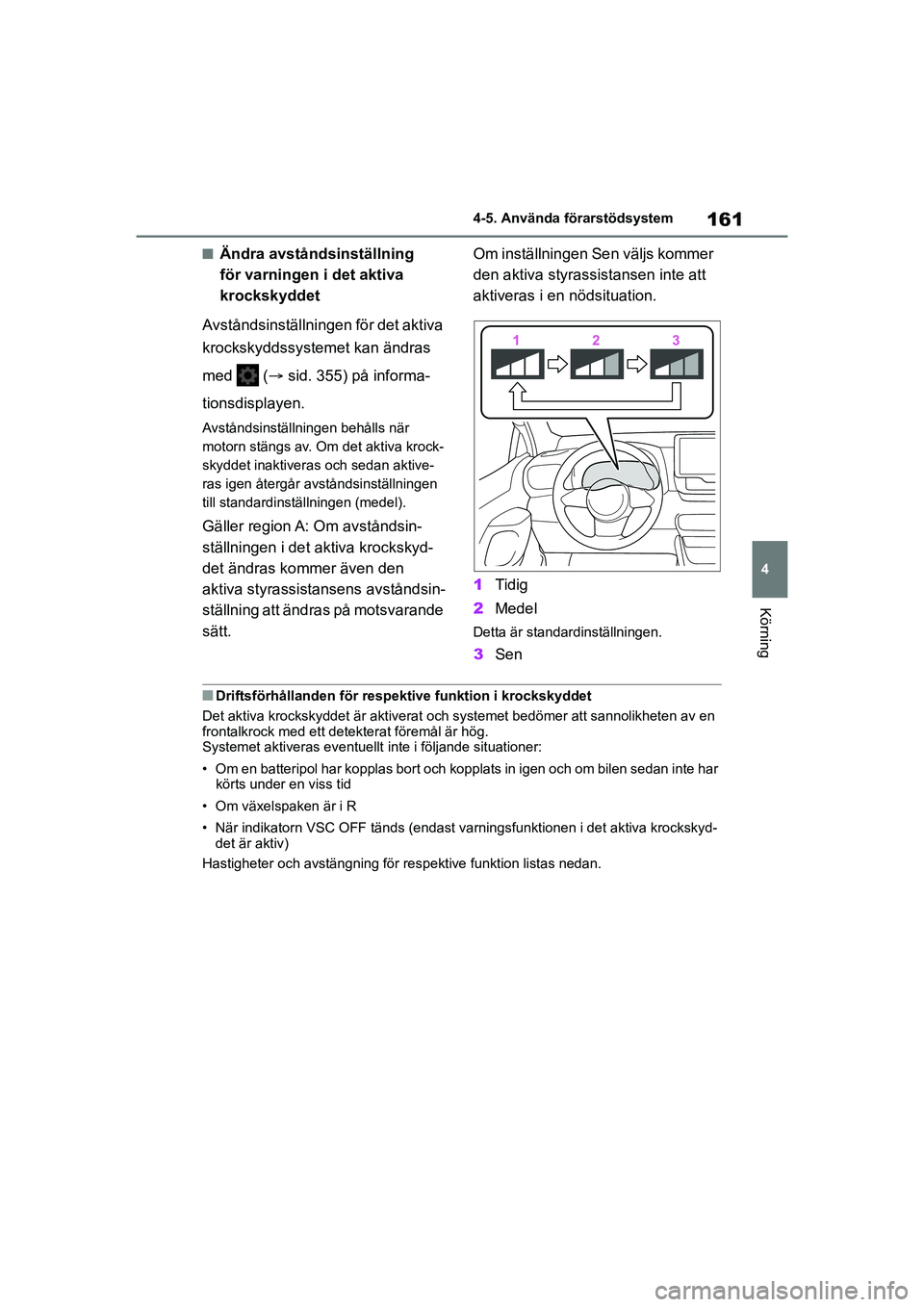

161
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
nÄndra avståndsinställning
för varningen i det aktiva
krockskyddet
Avståndsinställningen för det aktiva
krockskyddssystemet kan ändras
med ( sid. 355) på informa-
tionsdisplayen.
Avståndsinställningen behålls när
motorn stängs av. Om det aktiva krock-
skyddet inaktiveras och sedan aktive-
ras igen återgår avståndsinställningen
till standardinställningen (medel).
Gäller region A: Om avståndsin-
ställningen i det aktiva krockskyd-
det ändras kommer även den
aktiva styrassistan sens avståndsin-
ställning att ändras på motsvarande
sätt. Om inställningen Sen väljs kommer
den aktiva styrassistansen inte att
aktiveras i en nödsituation.
1
Tidig
2 Medel
Detta är standardinställningen.
3Sen
nDriftsförhållanden för respektive funktion i krockskyddet
Det aktiva krockskyddet är aktiverat och systemet bedömer att sannolikheten av en
frontalkrock med ett dete kterat föremål är hög.
Systemet aktiveras eventuellt inte i följande situationer:
• Om en batteripol har kopplas bort och kopplats in igen och om bilen sedan inte har körts under en viss tid
• Om växelspaken är i R
• När indikatorn VSC OFF tänds (endast varningsfunktio nen i det aktiva krockskyd-
det är aktiv)
Hastigheter och avstängning för respektive funktion listas nedan.
OM52L09SE.book Page 161 Monday, January 4, 2021 5:46 PM

162
Yaris OM52L09SE
4-5. Använda förarstödsystem
lAktivt krockskydd, varning
lBromsassistans i det aktiva krockskyddet
lBromsfunktionen i det aktiva krockskyddet
Om något av följan de uppstår medan bromsfunktione n i det aktiva krockskyddet är
aktiv kommer den att stängas av:
• Gaspedalen trampas ned hårt.
• Ratten vrids hårt eller plötsligt.
lAktiv styrassistans (gäller region A)
När körriktningsvisarna blinka r kommer den aktiva styrassistansen inte att aktiveras
i en nödsituation.
Om något av följande uppstår medan den aktiva styrassistansen är i aktiverad
stängs den av:
• Gaspedalen trampas ned hårt.
• Ratten vrids hårt eller plötsligt.
• Bromspedalen är nedtrampad.
Avkänningsbara föremålBilens hastighetRelativ hastighet mellan din bil och föremålet
FordonCa 10 till 180 km/timCa 10 till 180 km/tim
Gäller region A:
Cyklister och fotgängareCa 10 till 80 km/timCa 10 till 80 km/tim
Avkänningsbara föremålBilens hastighetRelativ hastighet mellan din bil och föremålet
FordonCa 30 till 180 km/timCa 30 till 180 km/tim
Gäller region A:
Cyklister och fotgängareCa 30 till 80 km/timCa 30 till 80 km/tim
Avkänningsbara föremålBilens hastighetRelativ hastighet mellan din bil och föremålet
FordonCa 10 till 180 km/timCa 10 till 180 km/tim
Gäller region A:
Cyklister och fotgängareCa 10 till 80 km/timCa 10 till 80 km/tim
Avkänningsbara föremålBilens hastighetRelativ hastighet mellan din bil och föremålet
FotgängareCa 40 till 80 km/timCa 40 till 80 km/tim
OM52L09SE.book Page 162 Monday, January 4, 2021 5:46 PM

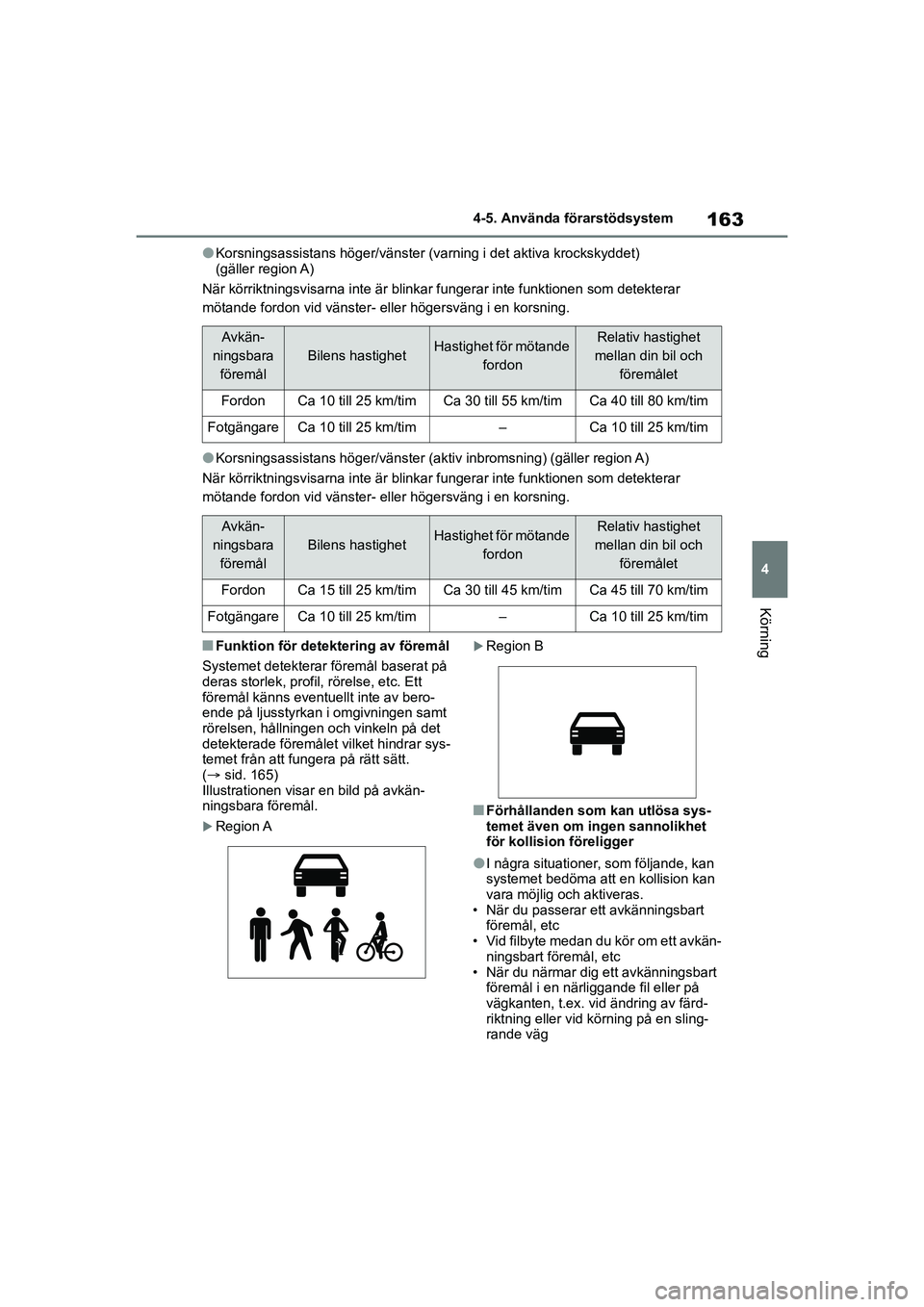

163
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
lKorsningsassistans höger/vänster (varning i det aktiva krockskyddet)
(gäller region A)
När körriktningsvisarna inte är blinkar fungerar inte funktionen som detekterar
mötande fordon vid vänster- eller högersväng i en korsning.
lKorsningsassistans höger/vänster (aktiv inbromsning) (gäller region A)
När körriktningsvisarna inte är blinkar fungerar inte funktionen som detekterar
mötande fordon vid vänster- eller högersväng i en korsning.
nFunktion för detektering av föremål
Systemet detekterar föremål baserat på
deras storlek, profil , rörelse, etc. Ett
föremål känns eventuellt inte av bero-
ende på ljusstyrkan i omgivningen samt
rörelsen, hållningen och vinkeln på det
detekterade föremåle t vilket hindrar sys-
temet från att fungera på rätt sätt.
( sid. 165)
Illustrationen visar en bild på avkän-
ningsbara föremål.
Region A
Region B
nFörhållanden som kan utlösa sys-
temet även om ingen sannolikhet
för kollision föreligger
lI några situationer, som följande, kan
systemet bedöma att en kollision kan
vara möjlig och aktiveras.
• När du passerar ett avkänningsbart föremål, etc
• Vid filbyte medan du kör om ett avkän- ningsbart föremål, etc
• När du närmar dig ett avkänningsbart föremål i en närliggande fil eller på
vägkanten, t.ex. vid ändring av färd-
riktning eller vid körning på en sling-
rande väg
Avkän-
ningsbara föremål
Bilens hastighetHastighet för mötande fordonRelativ hastighet
mellan din bil och föremålet
FordonCa 10 till 25 km/timCa 30 till 55 km/timCa 40 till 80 km/tim
FotgängareCa 10 till 25 km/tim–Ca 10 till 25 km/tim
Avkän-
ningsbara föremål
Bilens hastighetHastighet för mötande fordonRelativ hastighet
mellan din bil och föremålet
FordonCa 15 till 25 km/timCa 30 till 45 km/timCa 45 till 70 km/tim
FotgängareCa 10 till 25 km/tim–Ca 10 till 25 km/tim
OM52L09SE.book Page 163 Monday, January 4, 2021 5:46 PM

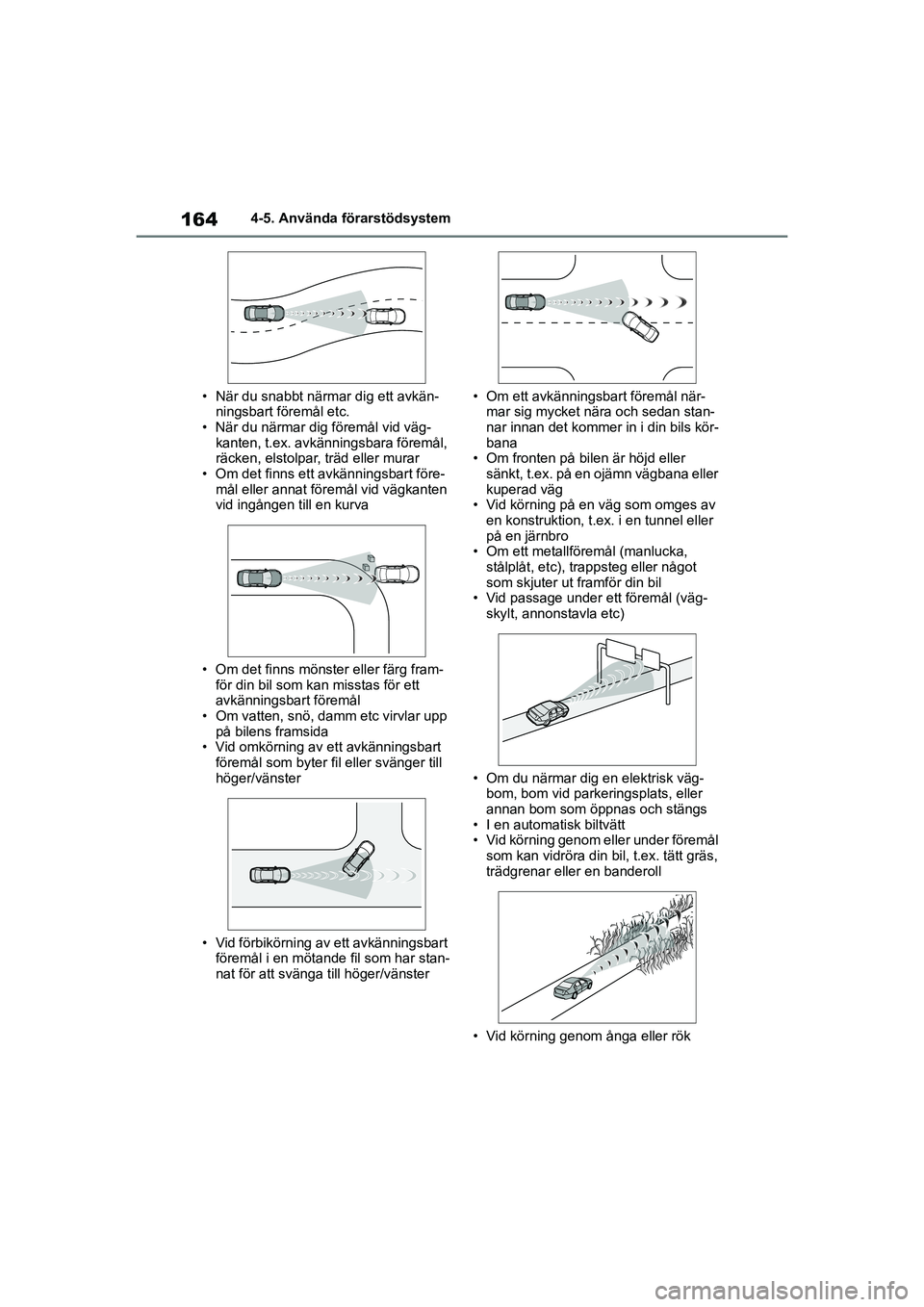

164
Yaris OM52L09SE
4-5. Använda förarstödsystem
• När du snabbt närmar dig ett avkän- ningsbart föremål etc.
• När du närmar dig föremål vid väg-
kanten, t.ex. avkänningsbara föremål,
räcken, elstolpar, träd eller murar
• Om det finns ett avkänningsbart före-
mål eller annat föremål vid vägkanten
vid ingången till en kurva
• Om det finns mönster eller färg fram- för din bil som kan misstas för ett
avkänningsbart föremål
• Om vatten, snö, damm etc virvlar upp på bilens framsida
• Vid omkörning av ett avkänningsbart
föremål som byter fil eller svänger till
höger/vänster
• Vid förbikörning av ett avkänningsbart föremål i en mötande fil som har stan-
nat för att svänga till höger/vänster • Om ett avkänningsbart föremål när-
mar sig mycket nära och sedan stan-
nar innan det kommer in i din bils kör-
bana
• Om fronten på bilen är höjd eller sänkt, t.ex. på en ojämn vägbana eller
kuperad väg
• Vid körning på en väg som omges av en konstruktion, t.ex. i en tunnel eller
på en järnbro
• Om ett metallföremål (manlucka, stålplåt, etc), trappsteg eller något
som skjuter ut framför din bil
• Vid passage under ett föremål (väg- skylt, annonstavla etc)
• Om du närmar dig en elektrisk väg- bom, bom vid parkeringsplats, eller
annan bom som öppnas och stängs
• I en automatisk biltvätt
• Vid körning genom eller under föremål som kan vidröra din bil, t.ex. tätt gräs,
trädgrenar eller en banderoll
• Vid körning genom ånga eller rök
OM52L09SE.book Page 164 Monday, January 4, 2021 5:46 PM

165
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
• Vid körning nära ett föremål som reflekterar radiovågor, t.ex. en stor
lastbil eller ett räcke
• Vid körning nära TV-mast, radiosta-
tion, elektrisk kraftanläggning, fordon
utrustade med radar etc, eller annan
plats där starka radiovågor eller elek-
triskt brus kan förekomma.
• När det förekommer mycket som kan
reflektera radiovågor från närliggande
radar (tunnlar, fackverksbroar, grus-
vägar, snötäckta vägar med spår, etc)
• Gäller region A: När du svänger till höger/vänster, när ett mötande fordon
eller fotgängare som går över vägen
redan har lämnat din bils kursriktning.
• Gäller region A: När du svänger till höger/vänster tätt inpå ett mötande
fordon eller en fotgängare som går
över vägen.
• Gäller region A: När du svänger till
höger/vänster, när ett mötande fordon
eller fotgängare stannar innan fordo-
net eller fotgängaren har kommit in i
din bils väg
• Gäller region A: När du svänger till höger/vänster, när ett mötande fordon
svänger till höger/vänster framför din
bil
• Gäller region A: Medan du styr in i rikt- ningen för mötande trafik
nSituationer när systemet eventuellt
inte fungerar korrekt
lI vissa situationer som följande känner
radarsensorn och främre kameran
eventuellt inte av ett föremål vilket hin-
drar systemet från att fungera på rätt
sätt:
• När ett avkänningsbart föremål när-
mar sig din bil
• Om din bil eller ett avkänningsbart föremål skakar • Om ett avkänningsbart föremål gör en
plötslig manöver (t.ex. girar tvärt,
accelererar eller bromsar in)
• Om din bil snabbt närmar sig ett avkänningsbart föremål
• Om ett avkänningsbart föremål inte
befinner sig direkt framför din bil
• Om ett avkänningsbart föremål befin- ner sig nära en mur, ett staket, räcke,
manlucka, fordon, stålplåt på vägen
etc.
• Om ett avkänningsbart föremål befin- ner sig under en konstruktion
• Om en del av ett avkänningsbart före-
mål är dold av ett föremål, t.ex. stort
bagage, paraply eller räcke
• När det förekommer mycket som kan
reflektera radiovågor från närliggande
radar (tunnlar, fackverksbroar, grus-
vägar, snötäckta vägar med spår, etc)
• Om radiovågorna påverkas till radarn som är installerad i ett annat fordon
• Om flera avkänningsbara föremål är
tätt tillsammans
• Om solen eller annat ljus skiner direkt på ett avkänningsbart föremål
• Om ett avkänningsbart föremål har en vit färgton och ser extremt ljust ut
• Om ett avkänningsbart föremål tycks
ha samma färg eller ljusstyrka som
omgivningen
• Om ett avkänningsbart föremål plöts-
ligt dyker upp framför din bil
• Om vatten, snö, damm etc virvlar upp på bilens framsida
• Om ett starkt ljussken framför bilen, t.ex. solstrålar eller mötande trafiks
strålkastare, skiner di rekt in i främre
kameran
• Om bilen närmar sig sidan eller fron- ten på ett framförvarande fordon
• Om ett framförvarande fordon är en
motorcykel
OM52L09SE.book Page 165 Monday, January 4, 2021 5:46 PM

166
Yaris OM52L09SE
4-5. Använda förarstödsystem
• Om ett framförvarande fordon är smalt, t.ex. ett rörlighetsfordon
• Om ett framförvarande fordon har en
liten bakvagn, t.ex. en olastad lastbil
• Om ett framförvarande fordon har en låg bakvagn, t.ex. en låg släpvagn
• Om ett framförvarande fordon har extremt hög markfrigång
• Om fordonet framför har en last som skjuter ut bakom dess bakre stötfång-
are
• Om framförvarande fordon har oregel- bunden form, t.ex. en traktor eller
sidovagn
• Gäller region A: Om ett framförva- rande fordon är en barncykel, en
ovanligt tungt la stad cykel, en cykel
med mer än en person på, eller en
cykel med ovanlig form cykel (cykel
med barnsits, tandemcykel etc)
• Gäller region A: Om en fotgängare/ eller höjden på en cyklande person
framför bilen är kortare än cirka 1
meter, eller högre än cirka 2 meter.
• Gäller region A: Om en fotgängare/
cyklist bär omfångsrik klädsel (regn-
rock, lång kjol, etc) vilket skapar en
obestämbar silhuett
• Gäller region A: Om en fotgängare
böjer sig framåt eller sitter på huk,
eller en cyklist böjer sig framåt
• Gäller region A: Om en fotgängare/
cyklist färdas snabbt • Gäller region A: Om en fotgängare
skjuter på en barnvagn, rullstol, cykel
eller annat fordon
• Vid körning i ostadigt väder, t.ex. kraf- tigt regn, dimma, snö eller sandstorm
• Vid körning genom ånga eller rök
• Om omgivningens ljus är svagt, till
exempel i gryning eller skymning, på
natten eller i en tunnel, som får ett
avkänningsbart föremål att verka ha
samma färg som omgivningen
• Vid körning på en plats där ljusnivån
växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
• Om bilen inte har körts under en viss
tid efter att motorn startades
• Vid sväng till vänster/höger och ytterli- gare en sväng till vänster/höger efter
några sekunder
• Vid körning i en kurva och i några sekunder efter körning i en kurva
• Om din bil sladdar
• Om främre delen av bilen höjs eller sänks
• Om hjulen är felriktade
• Om ett torkarblad skymmer frontka- meran
• Bilen körs i extremt hög hastighet
• Vid körning i backe
• Om radarsensorn eller frontkameran är felriktade
• Gäller region A: Vid körning i ett kör-
fält som åtskiljs av mer än ett körfält
där mötande fordon körs medan du
svänger åt höger/vänster
• Gäller region A: När bilen i stort sett är felplacerad med detekterat mötande
fordon på motsatt sida under en
högersväng/vänstersväng.
OM52L09SE.book Page 166 Monday, January 4, 2021 5:46 PM

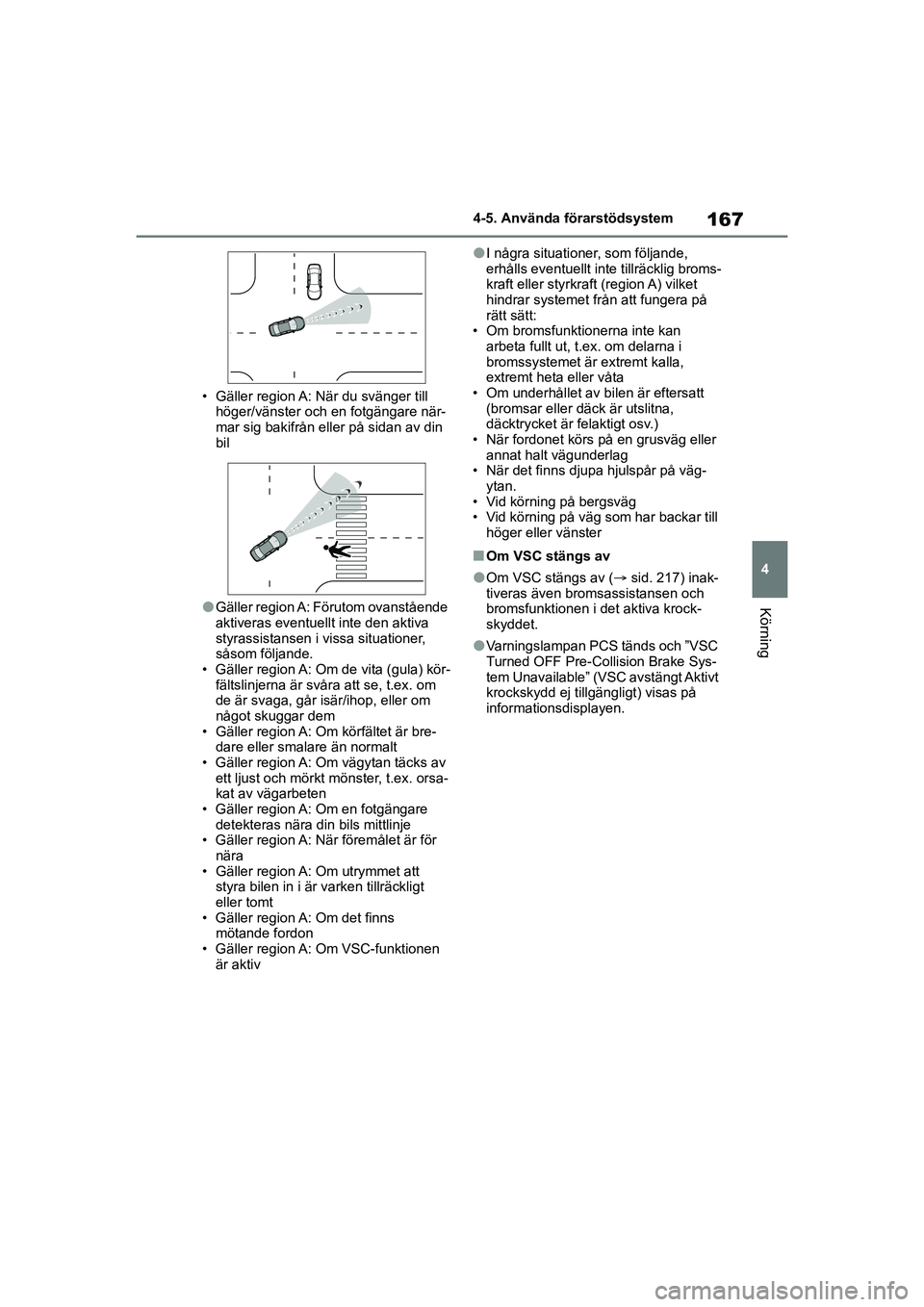

167
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
• Gäller region A: När du svänger till höger/vänster och en fotgängare när-
mar sig bakifrån eller på sidan av din
bil
lGäller region A: Förutom ovanstående
aktiveras eventuellt inte den aktiva
styrassistansen i vissa situationer,
såsom följande.
• Gäller region A: Om de vita (gula) kör- fältslinjerna är svåra att se, t.ex. om
de är svaga, går isär/ihop, eller om
något skuggar dem
• Gäller region A: Om körfältet är bre- dare eller smalare än normalt
• Gäller region A: Om vägytan täcks av ett ljust och mörkt mönster, t.ex. orsa-
kat av vägarbeten
• Gäller region A: Om en fotgängare detekteras nära din bils mittlinje
• Gäller region A: Nä r föremålet är för
nära
• Gäller region A: Om utrymmet att styra bilen in i är varken tillräckligt
eller tomt
• Gäller region A: Om det finns mötande fordon
• Gäller region A: Om VSC-funktionen är aktiv
lI några situationer, som följande,
erhålls eventuellt inte tillräcklig broms-
kraft eller styrkraft (region A) vilket
hindrar systemet från att fungera på
rätt sätt:
• Om bromsfunktionerna inte kan
arbeta fullt ut, t.ex. om delarna i
bromssystemet är extremt kalla,
extremt heta eller våta
• Om underhållet av bilen är eftersatt (bromsar eller däck är utslitna,
däcktrycket är felaktigt osv.)
• När fordonet körs på en grusväg eller annat halt vägunderlag
• När det finns djupa hjulspår på väg-
ytan.
• Vid körning på bergsväg
• Vid körning på väg som har backar till höger eller vänster
nOm VSC stängs av
lOm VSC stängs av ( sid. 217) inak-
tiveras även bromsassistansen och
bromsfunktionen i det aktiva krock-
skyddet.
lVarningslampan PCS tänds och ”VSC
Turned OFF Pre-Collision Brake Sys-
tem Unavailable” (VSC avstängt Aktivt
krockskydd ej tillgängligt) visas på
informationsdisplayen.
OM52L09SE.book Page 167 Monday, January 4, 2021 5:46 PM

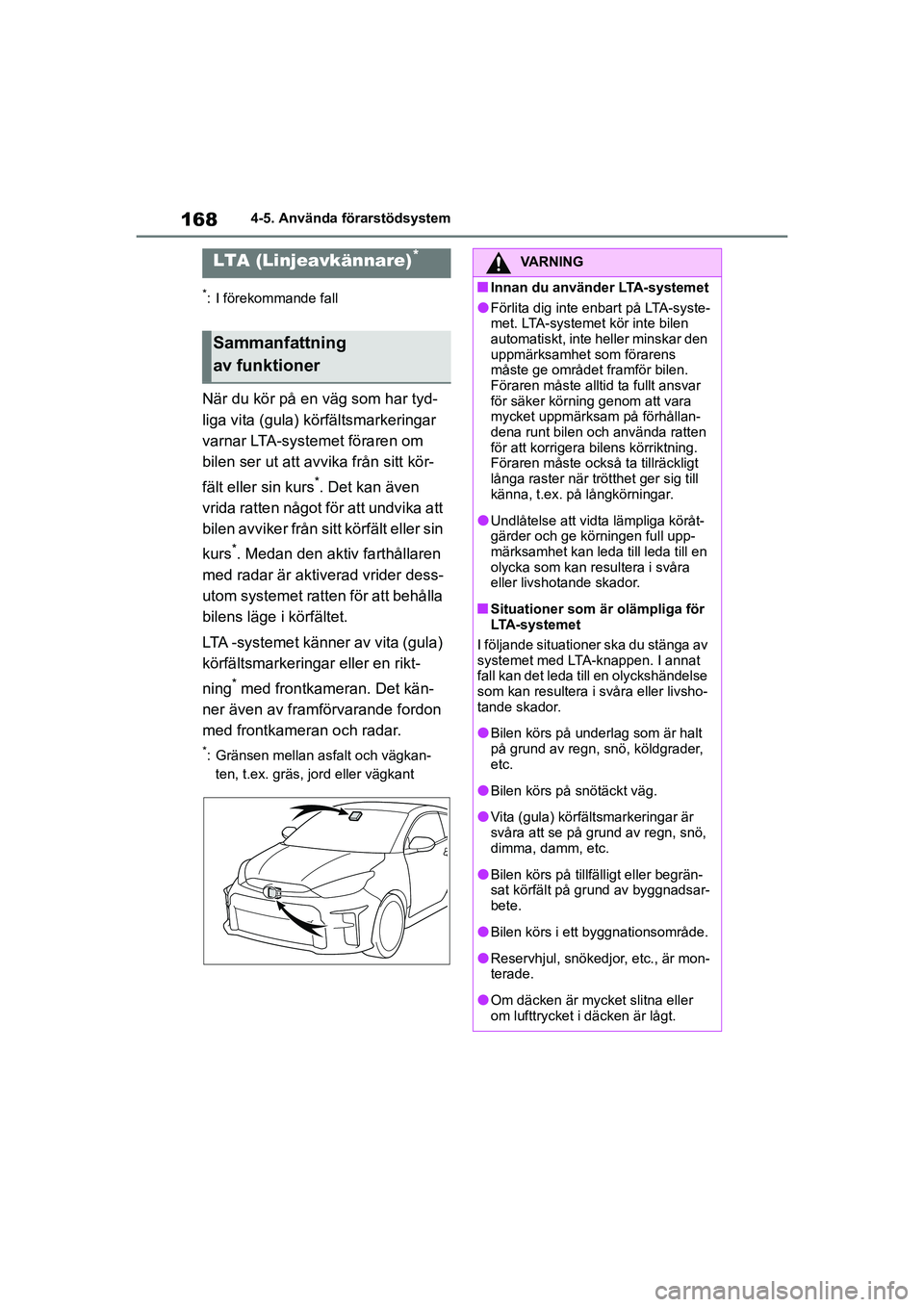

168
Yaris OM52L09SE
4-5. Använda förarstödsystem
*: I förekommande fall
När du kör på en väg som har tyd-
liga vita (gula) körfältsmarkeringar
varnar LTA-systemet föraren om
bilen ser ut att avvika från sitt kör-
fält eller sin kurs
*. Det kan även
vrida ratten något för att undvika att
bilen avviker från sitt körfält eller sin
kurs
*. Medan den aktiv farthållaren
med radar är aktiverad vrider dess-
utom systemet ratten för att behålla
bilens läge i körfältet.
LTA -systemet känner av vita (gula)
körfältsmarkeringar eller en rikt-
ning
* med frontkam eran. Det kän-
ner även av framförvarande fordon
med frontkameran och radar.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
LTA (Linjeavkännare)*
Sammanfattning
av funktioner
VARNING
nInnan du använder LTA-systemet
lFörlita dig inte enbart på LTA-syste-
met. LTA-systemet kör inte bilen
automatiskt, inte heller minskar den
uppmärksamhet som förarens
måste ge området framför bilen.
Föraren måste alltid ta fullt ansvar
för säker körning genom att vara
mycket uppmärksam på förhållan-
dena runt bilen och använda ratten
för att korrigera bilens körriktning.
Föraren måste också ta tillräckligt
långa raster när trötthet ger sig till
känna, t.ex. på långkörningar.
lUndlåtelse att vidta lämpliga köråt-
gärder och ge körningen full upp-
märksamhet kan leda till leda till en
olycka som kan resultera i svåra
eller livshotande skador.
nSituationer som är olämpliga för
LTA-systemet
I följande situationer ska du stänga av
systemet med LTA-knappen. I annat
fall kan det leda till en olyckshändelse
som kan resultera i svåra eller livsho-
tande skador.
lBilen körs på underlag som är halt
på grund av regn, snö, köldgrader,
etc.
lBilen körs på snötäckt väg.
lVita (gula) körfältsmarkeringar är
svåra att se på grund av regn, snö,
dimma, damm, etc.
lBilen körs på tillfälligt eller begrän-
sat körfält på grund av byggnadsar-
bete.
lBilen körs i ett byggnationsområde.
lReservhjul, snökedjor, etc., är mon-
terade.
lOm däcken är mycket slitna eller
om lufttrycket i däcken är lågt.
OM52L09SE.book Page 168 Monday, January 4, 2021 5:46 PM
