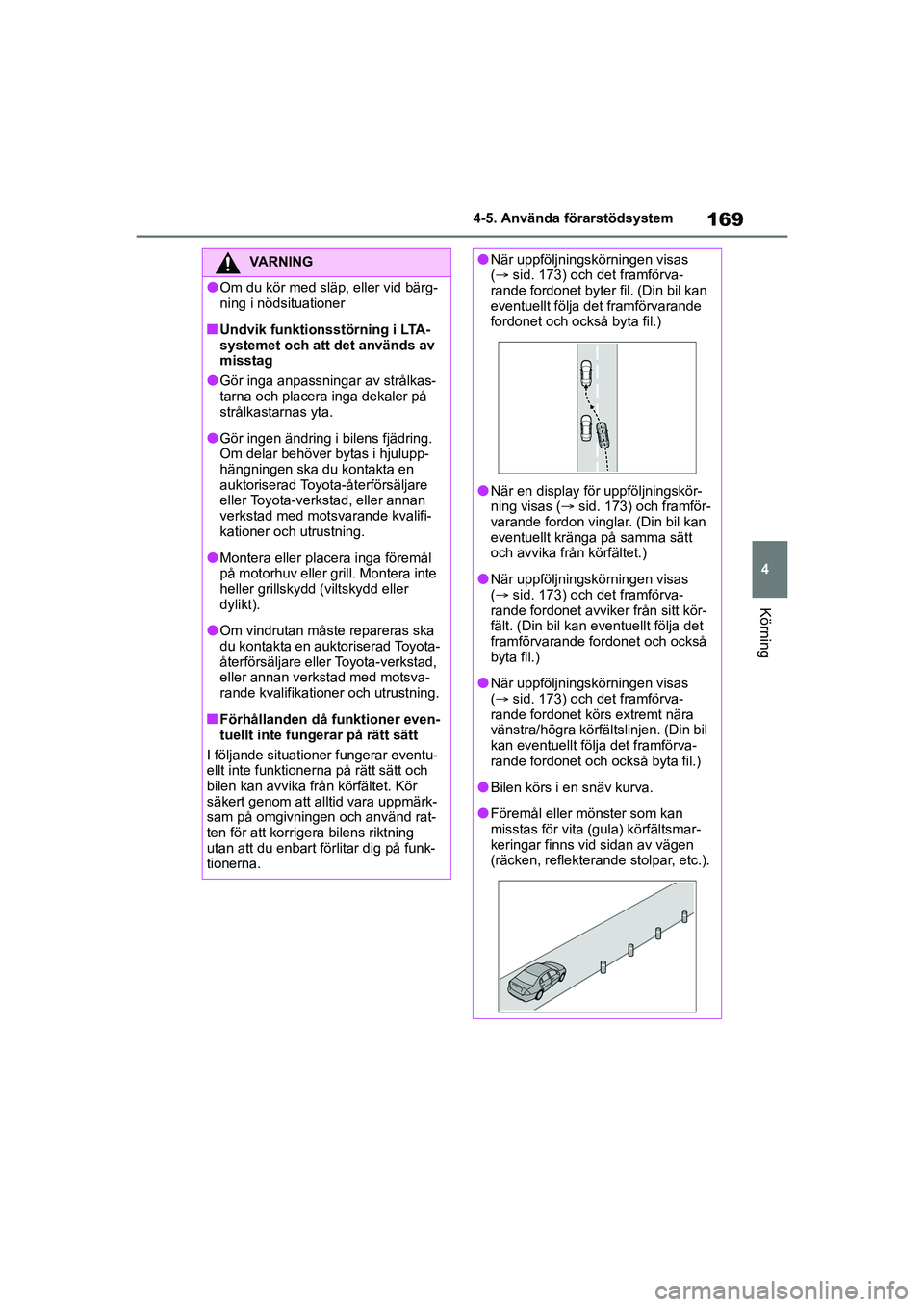

169
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
VARNING
lOm du kör med släp, eller vid bärg-
ning i nödsituationer
nUndvik funktionsstörning i LTA-
systemet och att det används av
misstag
lGör inga anpassningar av strålkas-
tarna och placera inga dekaler på
strålkastarnas yta.
lGör ingen ändring i bilens fjädring.
Om delar behöver bytas i hjulupp-
hängningen ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med mot svarande kvalifi-
kationer och utrustning.
lMontera eller placera inga föremål
på motorhuv eller grill. Montera inte
heller grillskydd (viltskydd eller
dylikt).
lOm vindrutan måste repareras ska
du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
nFörhållanden då funktioner even-
tuellt inte fung erar på rätt sätt
I följande situationer fungerar eventu-
ellt inte funktionerna på rätt sätt och
bilen kan avvika från körfältet. Kör
säkert genom att alltid vara uppmärk-
sam på omgivningen och använd rat-
ten för att korrigera bilens riktning
utan att du enbart fö rlitar dig på funk-
tionerna.
lNär uppföljningskörningen visas
( sid. 173) och det framförva-
rande fordonet byter fil. (Din bil kan
eventuellt följa det framförvarande
fordonet och också byta fil.)
lNär en display för uppföljningskör-
ning visas ( sid. 173) och framför-
varande fordon vinglar. (Din bil kan
eventuellt kränga på samma sätt
och avvika från körfältet.)
lNär uppföljningskörningen visas
( sid. 173) och det framförva-
rande fordonet avviker från sitt kör-
fält. (Din bil kan eventuellt följa det
framförvarande fordonet och också
byta fil.)
lNär uppföljningskörningen visas
( sid. 173) och det framförva-
rande fordonet körs extremt nära
vänstra/högra körfältslinjen. (Din bil
kan eventuellt följa det framförva-
rande fordonet och också byta fil.)
lBilen körs i en snäv kurva.
lFöremål eller mönster som kan
misstas för vita (gula) körfältsmar-
keringar finns vid sidan av vägen
(räcken, reflekterande stolpar, etc.).
OM52L09SE.book Page 169 Monday, January 4, 2021 5:46 PM

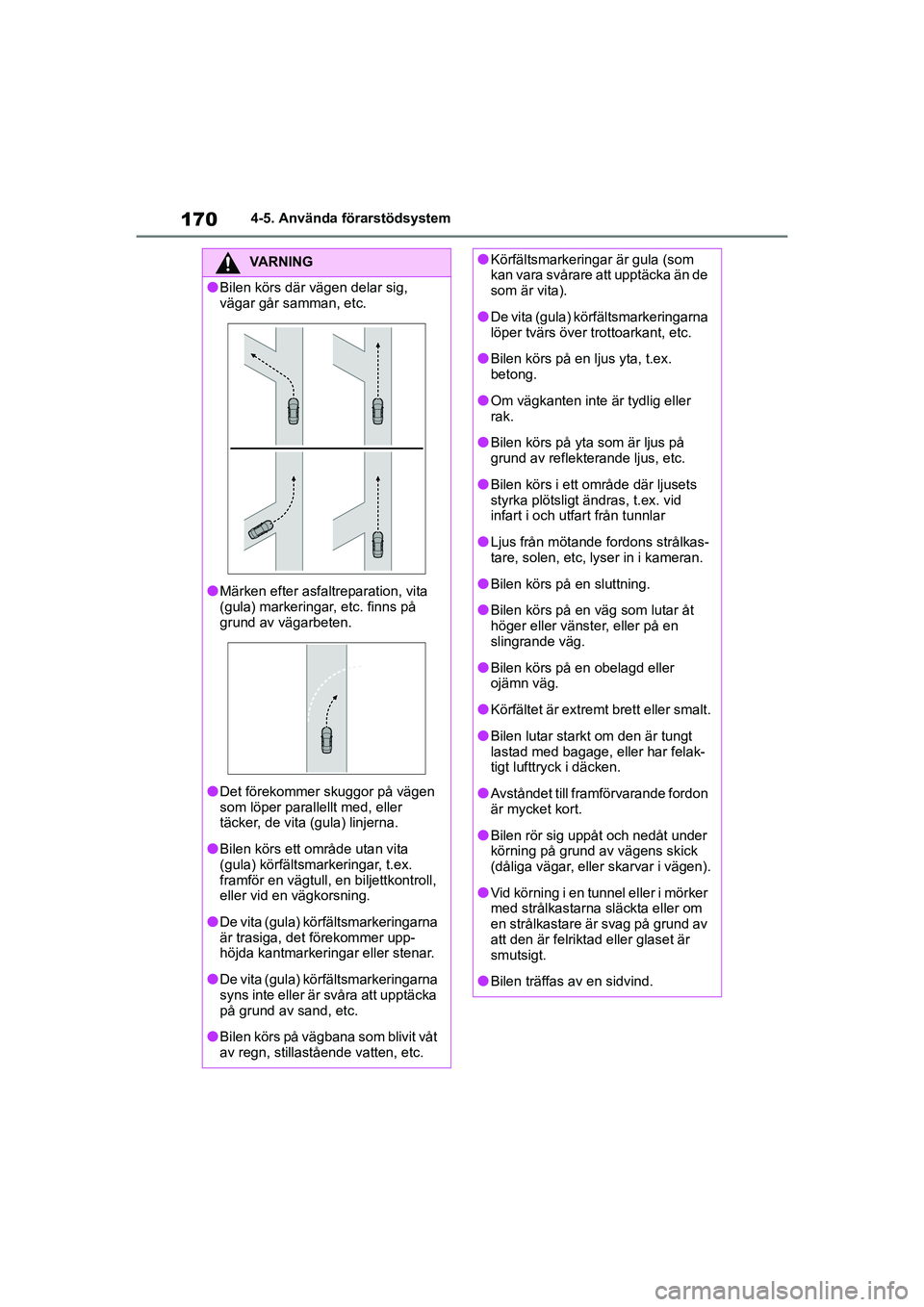

170
Yaris OM52L09SE
4-5. Använda förarstödsystem
VARNING
lBilen körs där vägen delar sig,
vägar går samman, etc.
lMärken efter asfaltreparation, vita
(gula) markeringar, etc. finns på
grund av vägarbeten.
lDet förekommer skuggor på vägen
som löper parallellt med, eller
täcker, de vita (gula) linjerna.
lBilen körs ett område utan vita
(gula) körfältsmarkeringar, t.ex.
framför en vägtull, en biljettkontroll,
eller vid en vägkorsning.
lDe vita (gula) körfältsmarkeringarna
är trasiga, det förekommer upp-
höjda kantmarkeringar eller stenar.
lDe vita (gula) körfältsmarkeringarna
syns inte eller är svåra att upptäcka
på grund av sand, etc.
lBilen körs på vägbana som blivit våt
av regn, stillastående vatten, etc.
lKörfältsmarkeringar är gula (som
kan vara svårare at t upptäcka än de
som är vita).
lDe vita (gula) körfältsmarkeringarna
löper tvärs över trottoarkant, etc.
lBilen körs på en ljus yta, t.ex.
betong.
lOm vägkanten inte är tydlig eller
rak.
lBilen körs på yta som är ljus på
grund av reflekterande ljus, etc.
lBilen körs i ett område där ljusets
styrka plötsligt ändras, t.ex. vid
infart i och utfart från tunnlar
lLjus från mötande fordons strålkas-
tare, solen, etc, lyser in i kameran.
lBilen körs på en sluttning.
lBilen körs på en väg som lutar åt
höger eller vänster, eller på en
slingrande väg.
lBilen körs på en obelagd eller
ojämn väg.
lKörfältet är extremt brett eller smalt.
lBilen lutar starkt om den är tungt
lastad med bagage, eller har felak-
tigt lufttryck i däcken.
lAvståndet till framförvarande fordon
är mycket kort.
lBilen rör sig uppåt och nedåt under
körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
lVid körning i en tunnel eller i mörker
med strålkastarna släckta eller om
en strålkastare är svag på grund av
att den är felriktad eller glaset är
smutsigt.
lBilen träffas av en sidvind.
OM52L09SE.book Page 170 Monday, January 4, 2021 5:46 PM

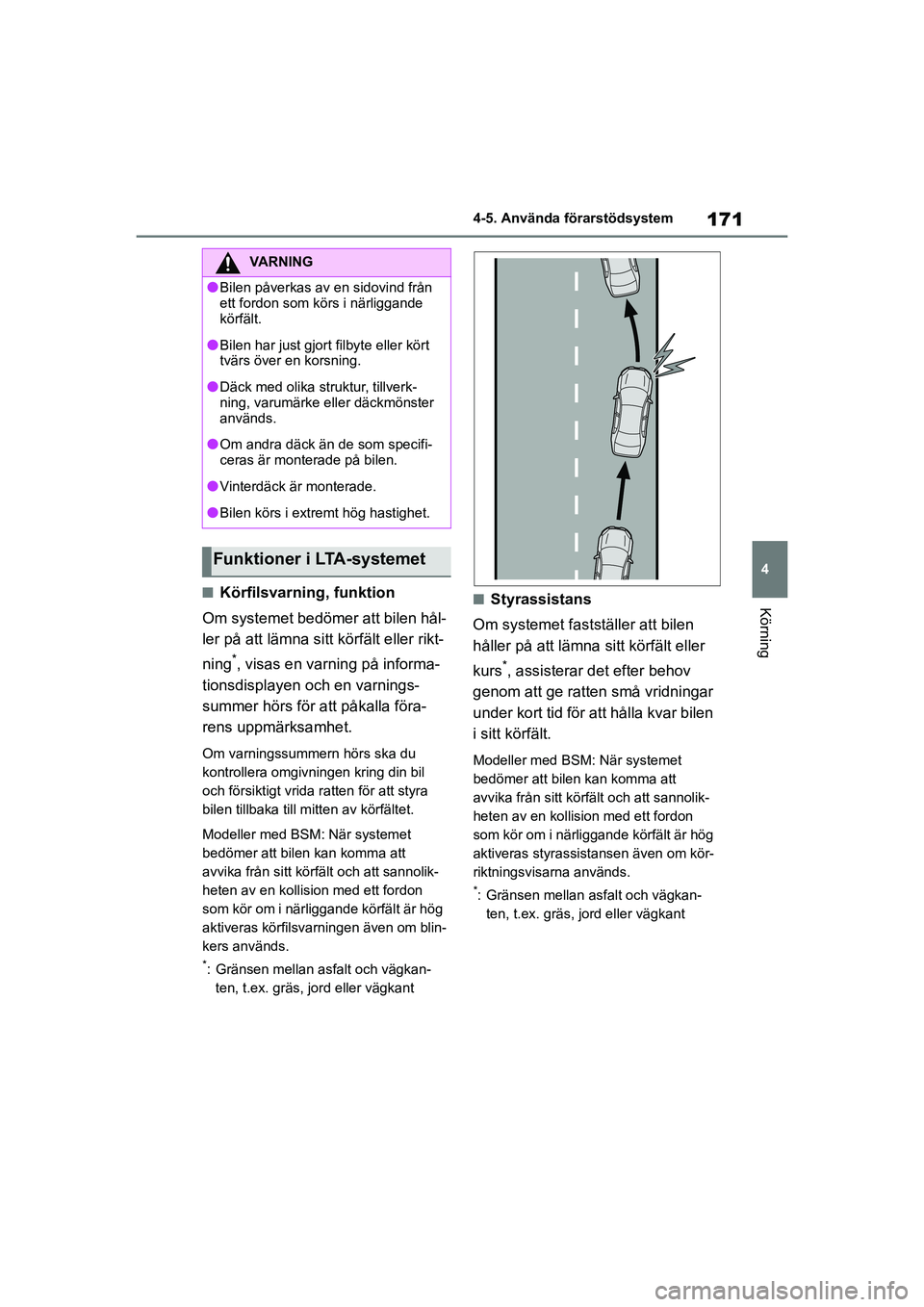

171
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
KörningnKörfilsvarning, funktion
Om systemet bedömer att bilen hål-
ler på att lämna sitt körfält eller rikt-
ning
*, visas en varn ing på informa-
tionsdisplayen och en varnings-
summer hörs för att påkalla föra-
rens uppmärksamhet.
Om varningssummern hörs ska du
kontrollera omgivningen kring din bil
och försiktigt vrida ratten för att styra
bilen tillbaka till mitten av körfältet.
Modeller med BSM: När systemet
bedömer att bilen kan komma att
avvika från sitt körfält och att sannolik-
heten av en kollision med ett fordon
som kör om i närliggande körfält är hög
aktiveras körfilsvarningen även om blin-
kers används.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
nStyrassistans
Om systemet fastställer att bilen
håller på att lämna sitt körfält eller
kurs
*, assisterar det efter behov
genom att ge ratten små vridningar
under kort tid för att hålla kvar bilen
i sitt körfält.
Modeller med BSM: När systemet
bedömer att bilen kan komma att
avvika från sitt körfält och att sannolik-
heten av en kollision med ett fordon
som kör om i närliggande körfält är hög
aktiveras styrassistansen även om kör-
riktningsvisarna används.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
VARNING
lBilen påverkas av en sidovind från
ett fordon som körs i närliggande
körfält.
lBilen har just gjort filbyte eller kört
tvärs över en korsning.
lDäck med olika stru ktur, tillverk-
ning, varumärke eller däckmönster
används.
lOm andra däck än de som specifi-
ceras är monterade på bilen.
lVinterdäck är monterade.
lBilen körs i extremt hög hastighet.
Funktioner i LTA-systemet
OM52L09SE.book Page 171 Monday, January 4, 2021 5:46 PM

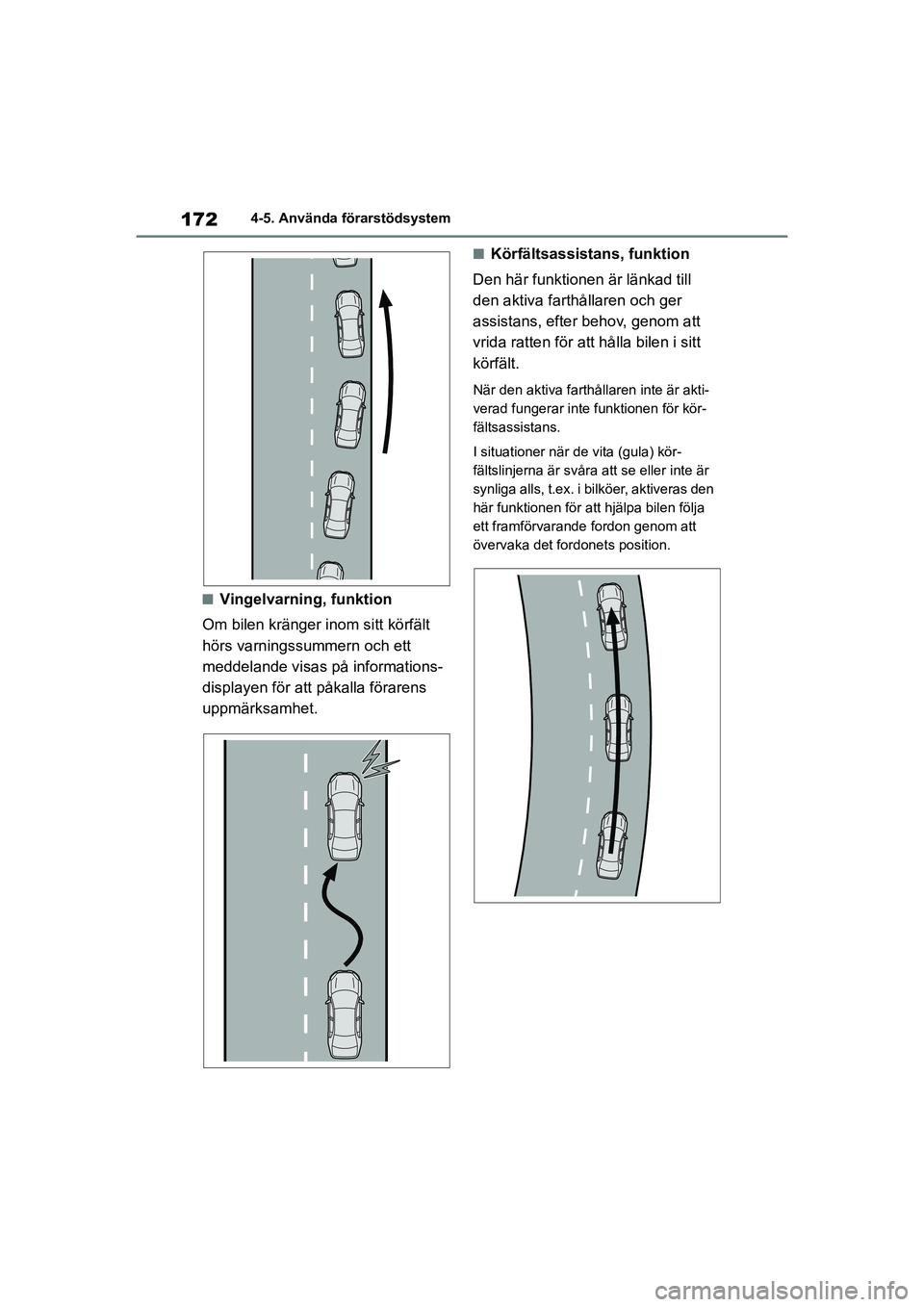

172
Yaris OM52L09SE
4-5. Använda förarstödsystem
nVingelvarning, funktion
Om bilen kränger inom sitt körfält
hörs varningssummern och ett
meddelande visas på informations-
displayen för att påkalla förarens
uppmärksamhet.
nKörfältsassistans, funktion
Den här funktionen är länkad till
den aktiva farthållaren och ger
assistans, efter behov, genom att
vrida ratten för att hålla bilen i sitt
körfält.
När den aktiva farthållaren inte är akti-
verad fungerar inte funktionen för kör-
fältsassistans.
I situationer när de vita (gula) kör-
fältslinjerna är svåra att se eller inte är
synliga alls, t.ex. i bilköer, aktiveras den
här funktionen för att hjälpa bilen följa
ett framförvarande fordon genom att
övervaka det fordonets position.
OM52L09SE.book Page 172 Monday, January 4, 2021 5:46 PM

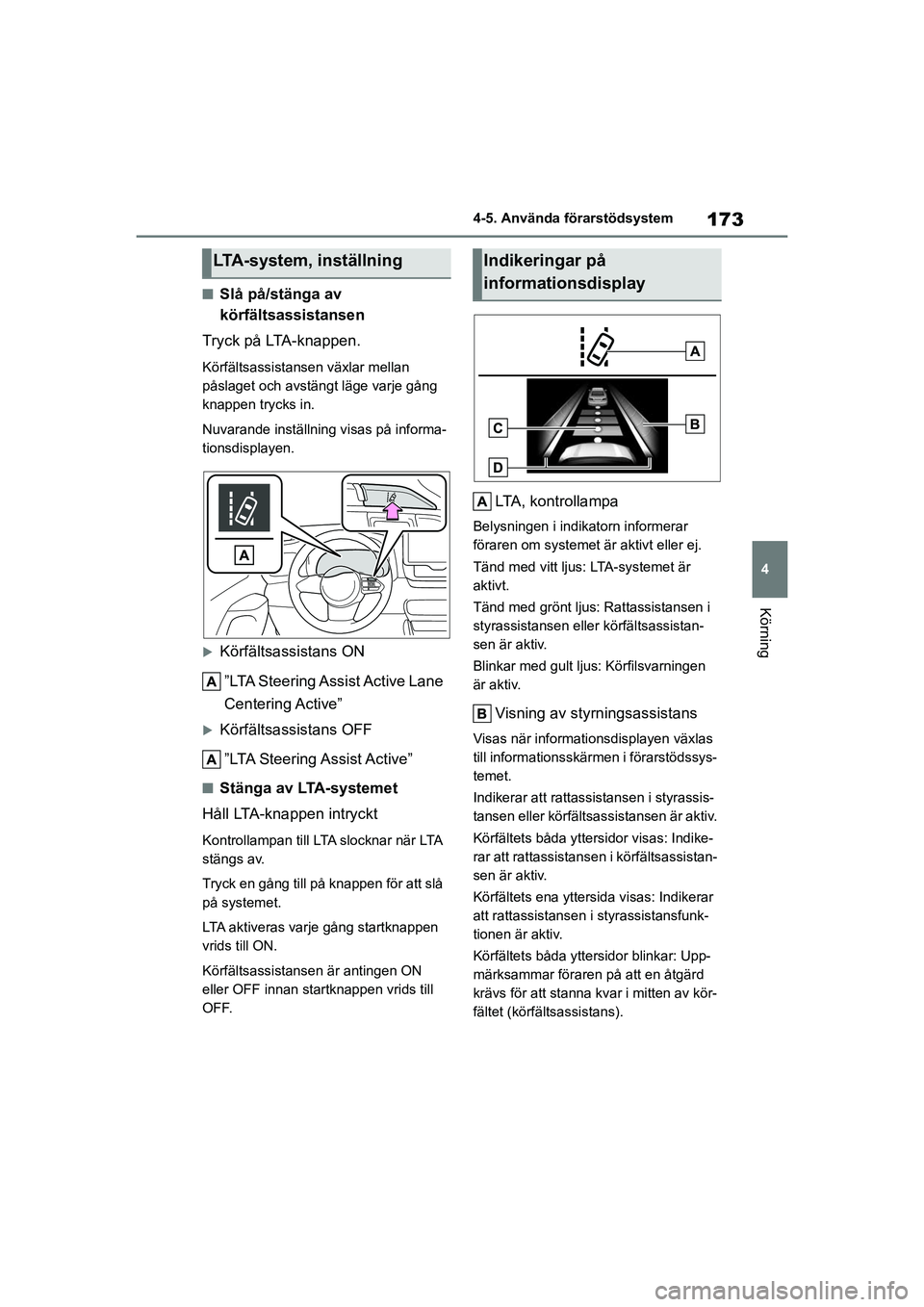

173
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
nSlå på/stänga av
körfältsassistansen
Tryck på LTA-knappen.
Körfältsassistansen växlar mellan
påslaget och avstängt läge varje gång
knappen trycks in.
Nuvarande inställnin g visas på informa-
tionsdisplayen.
Körfältsassistans ON
”LTA Steering Assist Active Lane
Centering Active”
Körfältsassistans OFF”LTA Steering Assist Active”
nStänga av LTA-systemet
Håll LTA-knappen intryckt
Kontrollampan till LTA slocknar när LTA
stängs av.
Tryck en gång till på knappen för att slå
på systemet.
LTA aktiveras varje gång startknappen
vrids till ON.
Körfältsassistansen är antingen ON
eller OFF innan startknappen vrids till
OFF.
LTA, kontrollampa
Belysningen i indikatorn informerar
föraren om systemet är aktivt eller ej.
Tänd med vitt ljus: LTA-systemet är
aktivt.
Tänd med grönt ljus: Rattassistansen i
styrassistansen eller körfältsassistan-
sen är aktiv.
Blinkar med gult ljus: Körfilsvarningen
är aktiv.
Visning av styrningsassistans
Visas när informationsdisplayen växlas
till informationsskärmen i förarstödssys-
temet.
Indikerar att rattassistansen i styrassis-
tansen eller körfältsassistansen är aktiv.
Körfältets båda ytters idor visas: Indike-
rar att rattassistansen i körfältsassistan-
sen är aktiv.
Körfältets ena yttersida visas: Indikerar
att rattassistansen i styrassistansfunk-
tionen är aktiv.
Körfältets båda yttersidor blinkar: Upp-
märksammar föraren på att en åtgärd
krävs för att stanna kvar i mitten av kör-
fältet (körfältsassistans).
LTA-system, inställningIndikeringar på
informationsdisplay
OM52L09SE.book Page 173 Monday, January 4, 2021 5:46 PM

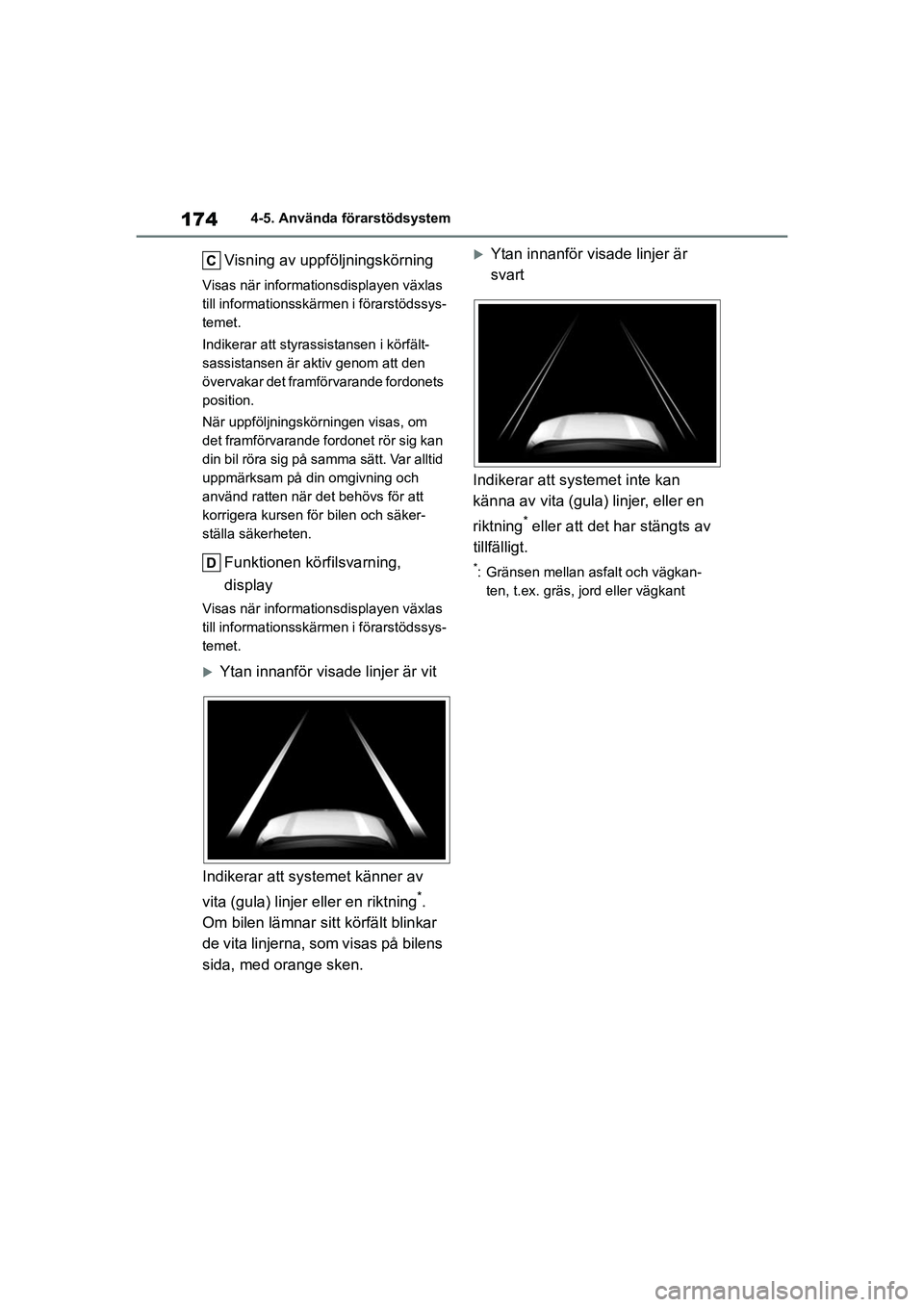

174
Yaris OM52L09SE
4-5. Använda förarstödsystem
Visning av uppföljningskörning
Visas när informationsdisplayen växlas
till informationsskärmen i förarstödssys-
temet.
Indikerar att styrassistansen i körfält-
sassistansen är aktiv genom att den
övervakar det framförvarande fordonets
position.
När uppföljningskörningen visas, om
det framförvarande fordonet rör sig kan
din bil röra sig på samma sätt. Var alltid
uppmärksam på din omgivning och
använd ratten när det behövs för att
korrigera kursen för bilen och säker-
ställa säkerheten.
Funktionen körfilsvarning,
display
Visas när informationsdisplayen växlas
till informationsskä rmen i förarstödssys-
temet.
Ytan innanför visade linjer är vit
Indikerar att systemet känner av
vita (gula) linjer eller en riktning
*.
Om bilen lämnar si tt körfält blinkar
de vita linjerna, som visas på bilens
sida, med orange sken.
Ytan innanför visade linjer är
svart
Indikerar att systemet inte kan
känna av vita (gula) linjer, eller en
riktning
* eller att det har stängts av
tillfälligt.
*: Gränsen mellan asfalt och vägkan- ten, t.ex. gräs, jord eller vägkant
OM52L09SE.book Page 174 Monday, January 4, 2021 5:46 PM

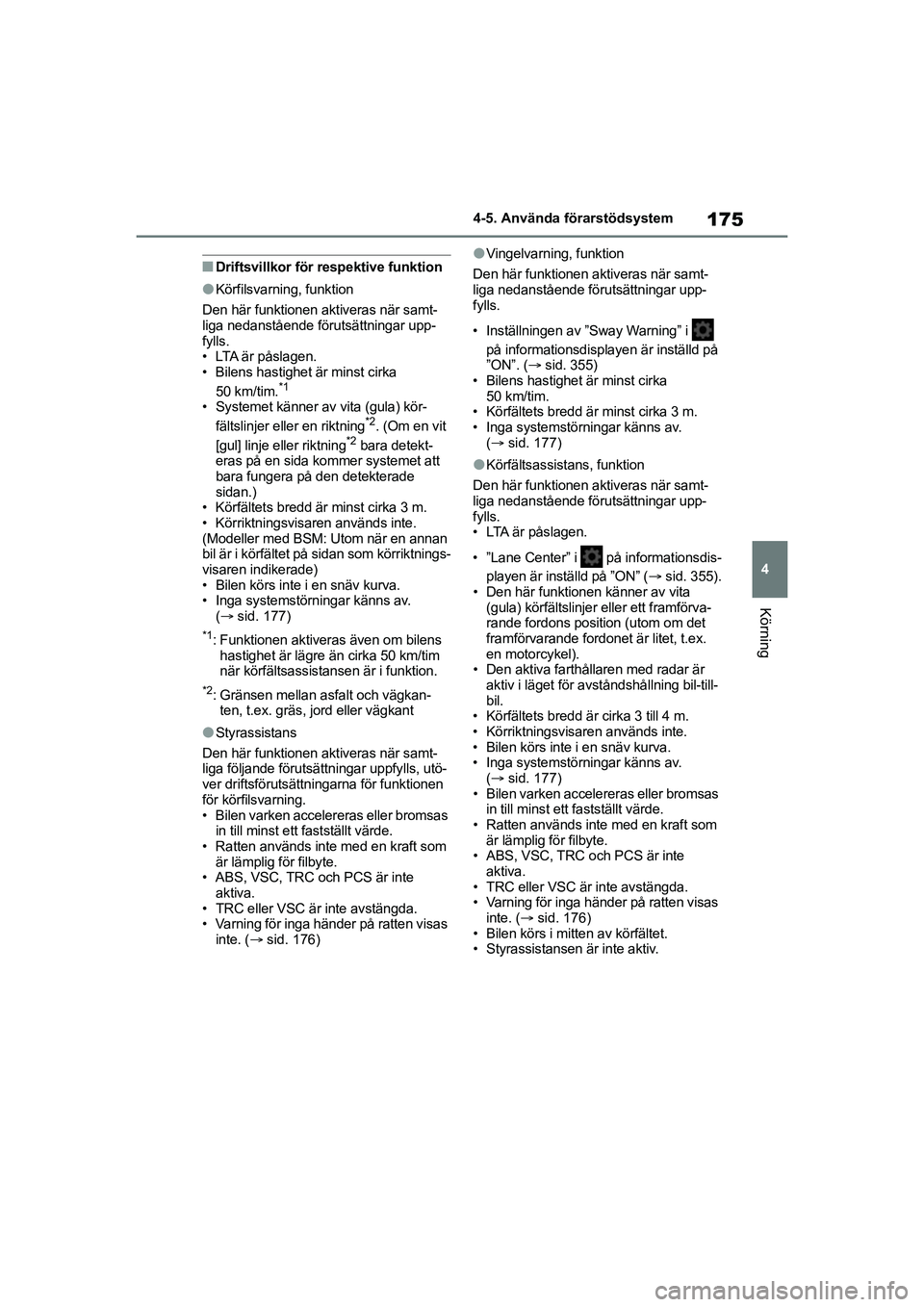

175
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
nDriftsvillkor för respektive funktion
lKörfilsvarning, funktion
Den här funktionen aktiveras när samt-
liga nedanstående förutsättningar upp-
fylls.
• LTA är påslagen.
• Bilens hastighet är minst cirka 50 km/tim.
*1
• Systemet känner av vita (gula) kör-fältslinjer eller en riktning*2. (Om en vit
[gul] linje eller riktning*2 bara detekt-
eras på en sida kommer systemet att
bara fungera på den detekterade
sidan.)
• Körfältets bredd är minst cirka 3 m.
• Körriktningsvisaren används inte.
(Modeller med BSM: Utom när en annan
bil är i körfältet på sidan som körriktnings-
visaren indikerade)
• Bilen körs inte i en snäv kurva.
• Inga systemstörningar känns av.
( sid. 177)
*1: Funktionen aktiveras även om bilens
hastighet är lägre än cirka 50 km/tim
när körfältsassistansen är i funktion.
*2: Gränsen mellan asfalt och vägkan-ten, t.ex. gräs, jord eller vägkant
lStyrassistans
Den här funktionen aktiveras när samt-
liga följande förutsättningar uppfylls, utö-
ver driftsförutsättningarna för funktionen
för körfilsvarning.
• Bilen varken accelereras eller bromsas in till minst ett fastställt värde.
• Ratten används inte med en kraft som är lämplig för filbyte.
• ABS, VSC, TRC och PCS är inte
aktiva.
• TRC eller VSC är inte avstängda.
• Varning för inga händer på ratten visas inte. ( sid. 176)
lVingelvarning, funktion
Den här funktionen aktiveras när samt-
liga nedanstående förutsättningar upp-
fylls.
• Inställningen av ”Sway Warning” i på informationsdisplayen är inställd på
”ON”. ( sid. 355)
• Bilens hastighet är minst cirka
50 km/tim.
• Körfältets bredd är minst cirka 3 m.
• Inga systemstörningar känns av. ( sid. 177)
lKörfältsassist ans, funktion
Den här funktionen aktiveras när samt-
liga nedanstående förutsättningar upp-
fylls.
• LTA är påslagen.
• ”Lane Center” i på informationsdis- playen är inställd på ”ON” ( sid. 355).
• Den här funktionen känner av vita (gula) körfältslinjer eller ett framförva-
rande fordons position (utom om det
framförvarande fordonet är litet, t.ex.
en motorcykel).
• Den aktiva farthålla ren med radar är
aktiv i läget för avståndshållning bil-till-
bil.
• Körfältets bredd är cirka 3 till 4 m.
• Körriktningsvis aren används inte.
• Bilen körs inte i en snäv kurva.
• Inga systemstörningar känns av. ( sid. 177)
• Bilen varken accelereras eller bromsas in till minst ett fastställt värde.
• Ratten används inte med en kraft som är lämplig för filbyte.
• ABS, VSC, TRC och PCS är inte
aktiva.
• TRC eller VSC är inte avstängda.
• Varning för inga händer på ratten visas inte. ( sid. 176)
• Bilen körs i mitten av körfältet.
• Styrassistansen är inte aktiv.
OM52L09SE.book Page 175 Monday, January 4, 2021 5:46 PM

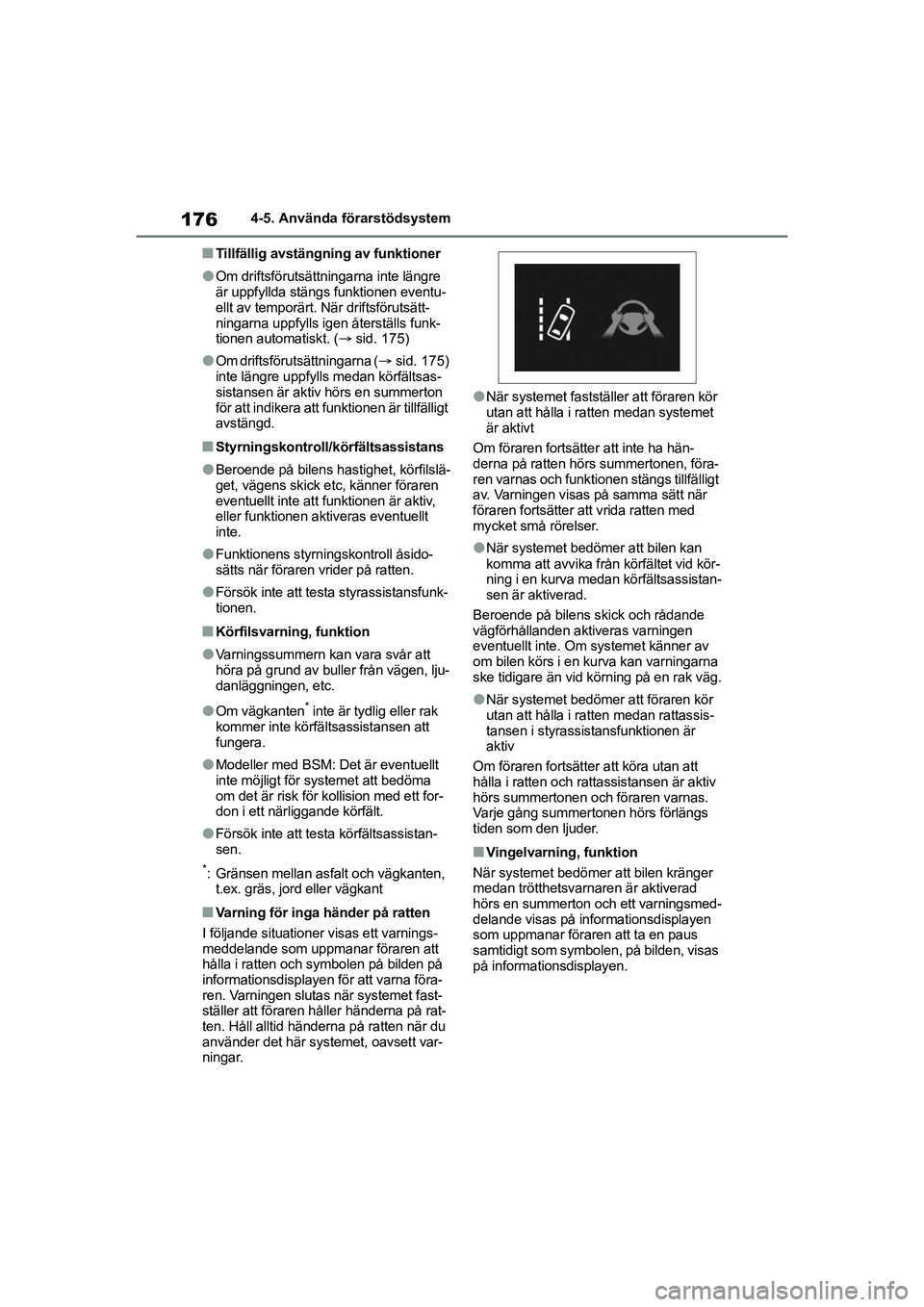

176
Yaris OM52L09SE
4-5. Använda förarstödsystem
nTillfällig avstängning av funktioner
lOm driftsförutsättningarna inte längre
är uppfyllda stängs funktionen eventu-
ellt av temporärt. När driftsförutsätt-
ningarna uppfylls igen återställs funk-
tionen automatiskt. ( sid. 175)
lOm driftsförutsättningarna ( sid. 175)
inte längre uppfylls medan körfältsas-
sistansen är aktiv hörs en summerton
för att indikera att funktionen är tillfälligt
avstängd.
nStyrningskontroll/körfältsassistans
lBeroende på bilens hastighet, körfilslä-
get, vägens skick etc, känner föraren
eventuellt inte att funktionen är aktiv,
eller funktionen aktiveras eventuellt
inte.
lFunktionens styrningskontroll åsido-
sätts när föraren vrider på ratten.
lFörsök inte att test a styrassistansfunk-
tionen.
nKörfilsvarning, funktion
lVarningssummern kan vara svår att
höra på grund av buller från vägen, lju-
danläggningen, etc.
lOm vägkanten* inte är tydlig eller rak
kommer inte körfäl tsassistansen att
fungera.
lModeller med BSM: Det är eventuellt
inte möjligt för systemet att bedöma
om det är risk för kollision med ett for-
don i ett närliggande körfält.
lFörsök inte att testa körfältsassistan-
sen.
*: Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller vägkant
nVarning för inga händer på ratten
I följande situationer visas ett varnings-
meddelande som uppmanar föraren att
hålla i ratten och symbolen på bilden på
informationsdisplayen för att varna föra-
ren. Varningen slutas när systemet fast-
ställer att föraren håller händerna på rat-
ten. Håll alltid händerna på ratten när du
använder det här systemet, oavsett var-
ningar.
lNär systemet fastställer att föraren kör
utan att hålla i ratten medan systemet
är aktivt
Om föraren fortsätter att inte ha hän-
derna på ratten hörs summertonen, föra-
ren varnas och funkti onen stängs tillfälligt
av. Varningen visas på samma sätt när
föraren fortsätter att vrida ratten med
mycket små rörelser.
lNär systemet bedömer att bilen kan
komma att avvika från körfältet vid kör-
ning i en kurva medan körfältsassistan-
sen är aktiverad.
Beroende på bilens skick och rådande
vägförhållanden aktiveras varningen
eventuellt inte. Om systemet känner av
om bilen körs i en kurva kan varningarna
ske tidigare än vid körning på en rak väg.
lNär systemet bedömer att föraren kör
utan att hålla i ratten medan rattassis-
tansen i styrassistansfunktionen är
aktiv
Om föraren fortsätter att köra utan att
hålla i ratten och rattassistansen är aktiv
hörs summertonen och föraren varnas.
Varje gång summertonen hörs förlängs
tiden som den ljuder.
nVingelvarning, funktion
När systemet bedömer att bilen kränger
medan trötthetsvarnaren är aktiverad
hörs en summerton och ett varningsmed-
delande visas på informationsdisplayen
som uppmanar föraren att ta en paus
samtidigt som symbolen, på bilden, visas
på informationsdisplayen.
OM52L09SE.book Page 176 Monday, January 4, 2021 5:46 PM

177
4
Yaris OM52L09SE
4-5. Använda förarstödsystem
Körning
Beroende på bilen och vägens skick akti-
veras eventuellt inte varningen.
nVarningsmeddelande
Om följande varningsmeddelande visas
på informationsdisplayen och LTA-indika-
torn tänds med orange sken ska du följa
lämplig metod för felsökning. Dessutom,
om ett annat varningsmeddelande visas
ska du följa anvisningarna i på skärmen.
l”LTA Malfunction Visit Your Dealer”
(Fel i LTA-systemet Besök din återför-
säljare)
Systemet fungerar eventuellt inte på rätt
sätt. Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikatio-
ner kontrollera bilen.
l”LTA Unavailable” (LTA är ej tillgäng-
ligt)
Systemet har tillfälligt stängts av på
grund av funktionsstörning i en annan
sensor än främre kameran. Stäng av
LTA-systemet, vänta en kort stund och
slå därefter på LTA-systemet igen.
l”LTA Unavailable at Current Speed”
(LTA ej tillgängligt vid nuvarande has-
tighet)
Funktionen kan inte användas eftersom
körhastigheten översk rider driftsområdet
för LTA. Kör långsammare.
nSpecialanpassningar
Inställningar för funktionen kan ändras.
(Funktioner som kan anpassas:
 sid. 355)
*: I förekommande fall
I avståndshållningsläge bil-till-bil
accelererar bilen au tomatiskt, eller
bromsar in automatiskt, för att
matcha framförvarande fordons
varierande hastighet även om gas-
pedalen inte är nedtrampad. I fart-
hållningsläge körs bilen med kon-
stant hastighet.
Använd den aktiva farthållaren på
motorvägar.
 Avståndshållningsläge bil-till-bil
( sid. 180)
 Läge för farthållning ( sid. 184)
nMätarvisning
Informationsdisplay
Inställd hastighet
Kontrollampor
Aktiv farthållare*
Sammanfattning
av funktioner
Systemkomponenter
OM52L09SE.book Page 177 Monday, January 4, 2021 5:46 PM

178
Yaris OM52L09SE
4-5. Använda förarstödsystem
nReglage för farthållareAvståndskontroll bil-till-bil,
reglage
”+RES”, knapp
Urkoppling, reglage
”–SET”, knapp
Farthållare, huvudreglage
VARNING
nInnan du använder den aktiva
farthållaren
lSäkerheten under körning är helt
och hållet förarens ansvar. Förlita
dig inte enbart på systemet, kör
säkert genom att alltid vara upp-
märksam på omgivningen.
lDen aktiva farthållaren bidrar med
körassistans för att minska förarens
arbete. Det finns dock begräns-
ningar i assistansen som kan ges.
Läs noga följande villkor. Förlita dig
inte alltför mycket på det här syste-
met, kör alltid försiktigt.
• Om sensorn inte tycks känna av framförvarande fordon på korrekt
sätt: sid. 186
• Situationer när avståndskontrollen bil-till-bil eventuellt inte fungerar på
korrekt sätt sid. 187
lStäll in lämplig hastighet beroende
på hastighetsgräns, trafikflöde,
vägens skick, väderförhållanden,
etc. Föraren ansva rar för att kont-
rollera den inställda hastigheten.
lÄven om systemet fungerar normalt
skiljer sig eventuellt förhållandet för
det framförvarande fordonet som
systemet känner av från förhållan-
det som föraren observerar. Därför
måste föraren alltid vara uppmärk-
sam och bedöma faran i varje situa-
tion och köra säkert. Att enbart för-
lita sig på systemet eller låta syste-
met ansvara för säkerheten under
körning kan leda till en olycka som
kan resultera i svåra eller livsho-
tande skador.
lÄndra den aktiva farthållaren med
radar från 0 km/tim med farthållark-
nappen till avstängt läge när den
inte används.
nVarningar beträffande bilens
förarstödssystem
Observera följande säkerhetsanvis-
ningar eftersom det finns begräns-
ningar i assistansen som systemet
kan ge. I annat fall kan en olycka
orsakas som kan leda till svåra eller
livshotande skador.
lAssisterar föraren att mäta uppfölj-
ningsavstånd
Den aktiva farthållaren är endast
avsedd att hjälpa föraren fastställa
avståndet mellan den egna bilen och
ett förbestämt framförvarande fordon.
Systemet är inte en mekanism som
medger vårdslös eller ouppmärksam
körning. Det är inte heller ett system
som kan hjälpa föraren i förhållanden
med dålig sikt.
Föraren måste fo rtfarande vara
mycket uppmärksam på områdena
runt omkring bilen.
OM52L09SE.book Page 178 Monday, January 4, 2021 5:46 PM
