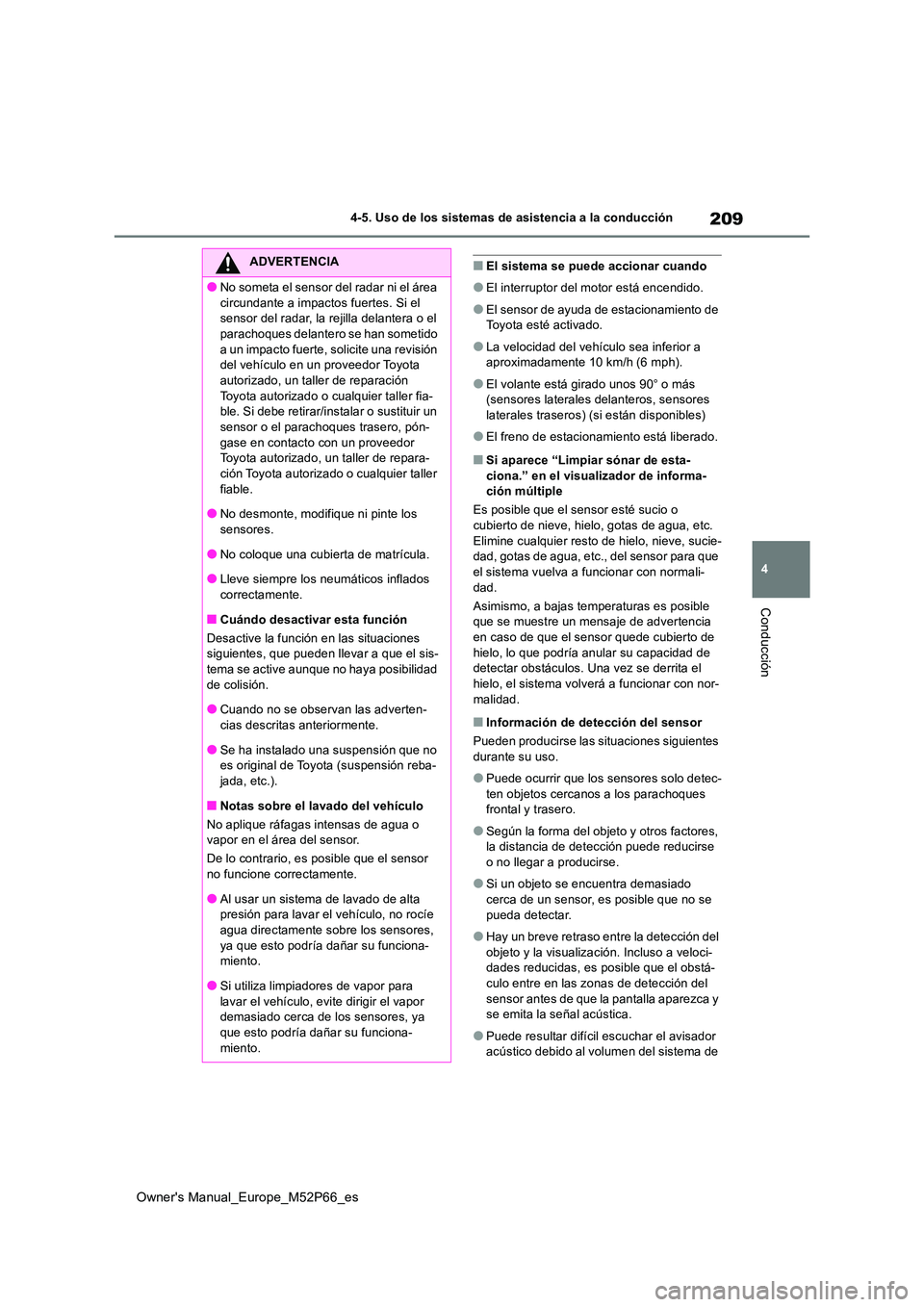

4-5. Uso de los sistemas de asistencia a la conducción
Conducción
■El sistema se puede accionar cuando
●El interruptor del motor está encendido.
●El sensor de ayuda de estacionamiento de Toyota esté activado.
●La velocidad del vehículo sea inferior a aproximadamente 10 km/h (6 mph).
●El volante está girado unos 90° o más (sensores laterales delanteros, sensores
laterales traseros) (si están disponibles)
●El freno de estacionamiento está liberado.
■Si aparece “Limpiar sónar de esta-
ciona.” en el visualizador de informa- ción múltiple
Es posible que el sensor esté sucio o cubierto de nieve, hielo, gotas de agua, etc.
Elimine cualquier resto de hielo, nieve, sucie- dad, gotas de agua, etc., del sensor para que el sistema vuelva a funcionar con normali-
dad.
Asimismo, a bajas temperaturas es posible que se muestre un mensaje de advertencia en caso de que el sensor quede cubierto de
hielo, lo que podría anular su capacidad de detectar obstáculos. Una vez se derrita el hielo, el sistema volverá a funcionar con nor-
malidad.
■Información de detección del sensor
Pueden producirse las s ituaciones siguientes durante su uso.
●Puede ocurrir que los sensores solo detec-ten objetos cercanos a los parachoques frontal y trasero.
●Según la forma del objeto y otros factores, la distancia de det ección puede reducirse
o no llegar a producirse.
●Si un objeto se encuentra demasiado
cerca de un sensor, es posible que no se pueda detectar.
●Hay un breve retraso entre la detección del objeto y la visualización. Incluso a veloci-dades reducidas, es posible que el obstá-
culo entre en las zonas de detección del sensor antes de que la pantalla aparezca y se emita la señal acústica.
●Puede resultar difícil escuchar el avisador acústico debido al volumen del sistema de
ADVERTENCIA
●No someta el sensor del radar ni el área
circundante a impactos fuertes. Si el sensor del radar, la rejilla delantera o el parachoques delantero se han sometido
a un impacto fuerte, solicite una revisión del vehículo en un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fia- ble. Si debe retirar/instalar o sustituir un sensor o el parachoques trasero, pón-
gase en contacto con un proveedor Toyota autorizado, un taller de repara-ción Toyota autorizado o cualquier taller
fiable.
●No desmonte, modifique ni pinte los sensores.
●No coloque una cubierta de matrícula.
●Lleve siempre los neumáticos inflados correctamente.
■Cuándo desactivar esta función
Desactive la función en las situaciones siguientes, que pueden llevar a que el sis-tema se active aunque no haya posibilidad
de colisión.
●Cuando no se observan las adverten-
cias descritas anteriormente.
●Se ha instalado una suspensión que no es original de Toyota (suspensión reba-
jada, etc.).
■Notas sobre el lavado del vehículo
No aplique ráfagas intensas de agua o vapor en el área del sensor.
De lo contrario, es posible que el sensor
no funcione correctamente.
●Al usar un sistema de lavado de alta presión para lavar el vehículo, no rocíe
agua directamente sobre los sensores, ya que esto podría dañar su funciona-miento.
●Si utiliza limpiadores de vapor para lavar el vehículo, evite dirigir el vapor demasiado cerca de los sensores, ya
que esto podría dañar su funciona- miento.

210
Owner's Manual_Europe_M52P66_es

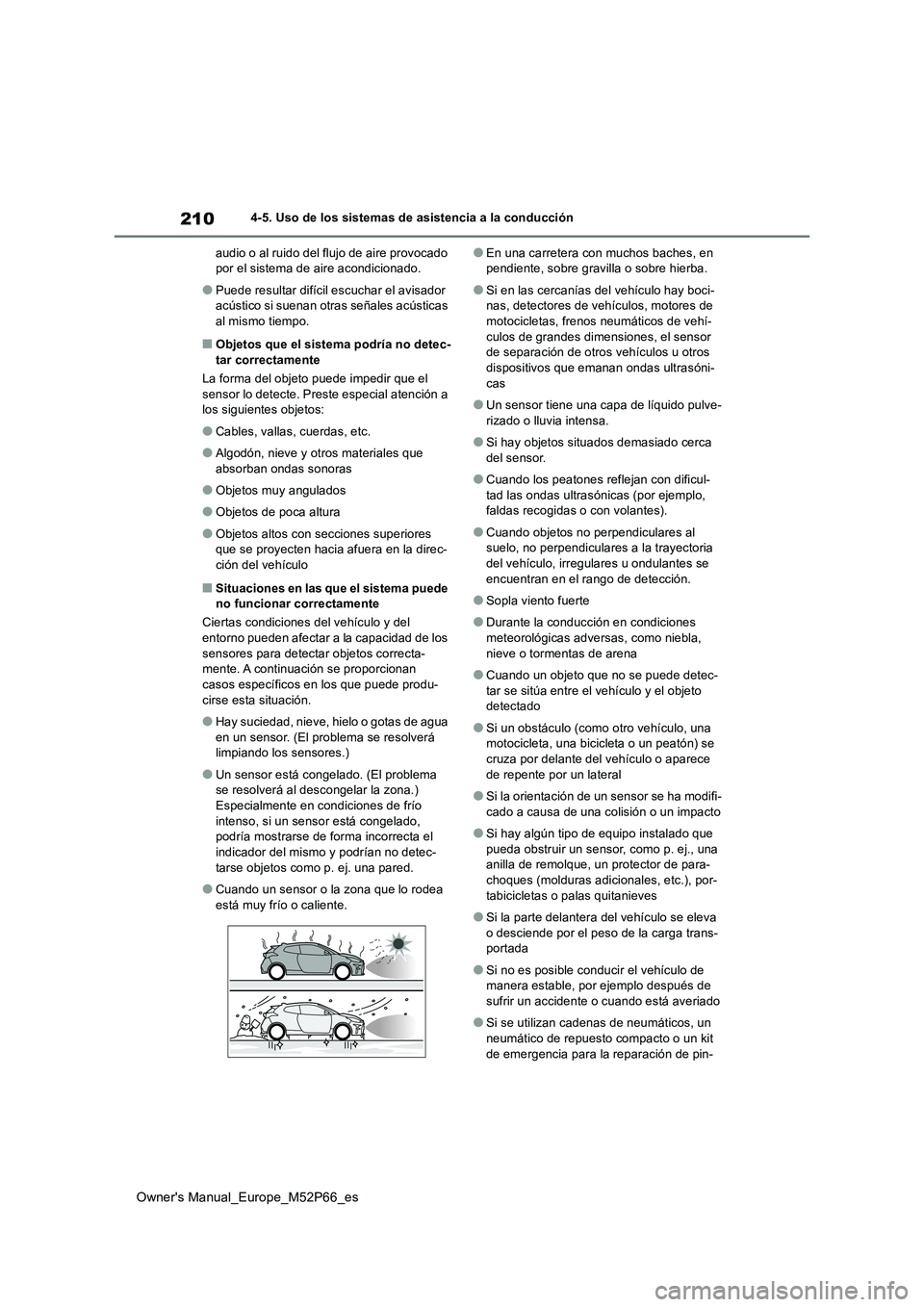

4-5. Uso de los sistemas de asistencia a la conducción
audio o al ruido del flujo de aire provocado por el sistema de aire acondicionado.
●Puede resultar difícil escuchar el avisador acústico si suenan otras señales acústicas al mismo tiempo.
■Objetos que el sistema podría no detec-
tar correctamente
La forma del objeto puede impedir que el sensor lo detecte. Preste especial atención a los siguientes objetos:
●Cables, vallas, cuerdas, etc.
●Algodón, nieve y otros materiales que absorban ondas sonoras
●Objetos muy angulados
●Objetos de poca altura
●Objetos altos con secciones superiores que se proyecten hacia afuera en la direc-
ción del vehículo
■Situaciones en las que el sistema puede no funcionar correctamente
Ciertas condiciones del vehículo y del entorno pueden afectar a la capacidad de los
sensores para detectar objetos correcta- mente. A continuación se proporcionan casos específicos en los que puede produ-
cirse esta situación.
●Hay suciedad, nieve, hielo o gotas de agua
en un sensor. (El problema se resolverá limpiando los sensores.)
●Un sensor está congelado. (El problema se resolverá al descongelar la zona.) Especialmente en condiciones de frío
intenso, si un sensor está congelado, podría mostrarse de forma incorrecta el indicador del mismo y podrían no detec-
tarse objetos como p. ej. una pared.
●Cuando un sensor o la zona que lo rodea
está muy frío o caliente.
●En una carretera con muchos baches, en pendiente, sobre gravilla o sobre hierba.
●Si en las cercanías del vehículo hay boci-nas, detectores de vehículos, motores de motocicletas, frenos neumáticos de vehí-
culos de grandes dimensiones, el sensor de separación de otros vehículos u otros dispositivos que emanan ondas ultrasóni-
cas
●Un sensor tiene una capa de líquido pulve-
rizado o lluvia intensa.
●Si hay objetos situados demasiado cerca
del sensor.
●Cuando los peatones reflejan con dificul-
tad las ondas ultrasónicas (por ejemplo, faldas recogidas o con volantes).
●Cuando objetos no perpendiculares al suelo, no perpendiculares a la trayectoria del vehículo, irregulares u ondulantes se
encuentran en el rango de detección.
●Sopla viento fuerte
●Durante la conducción en condiciones meteorológicas adversas, como niebla,
nieve o tormentas de arena
●Cuando un objeto que no se puede detec-
tar se sitúa entre el vehículo y el objeto detectado
●Si un obstáculo (como otro vehículo, una motocicleta, una bicicleta o un peatón) se cruza por delante del vehículo o aparece
de repente por un lateral
●Si la orientación de un sensor se ha modifi-
cado a causa de una colisión o un impacto
●Si hay algún tipo de equipo instalado que
pueda obstruir un sensor, como p. ej., una anilla de remolque, un protector de para-choques (molduras adicionales, etc.), por-
tabicicletas o palas quitanieves
●Si la parte delantera del vehículo se eleva
o desciende por el peso de la carga trans- portada
●Si no es posible conducir el vehículo de manera estable, por ejemplo después de sufrir un accidente o cuando está averiado
●Si se utilizan cadenas de neumáticos, un neumático de repuesto compacto o un kit
de emergencia para la reparación de pin-

211
4
Owner's Manual_Europe_M52P66_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

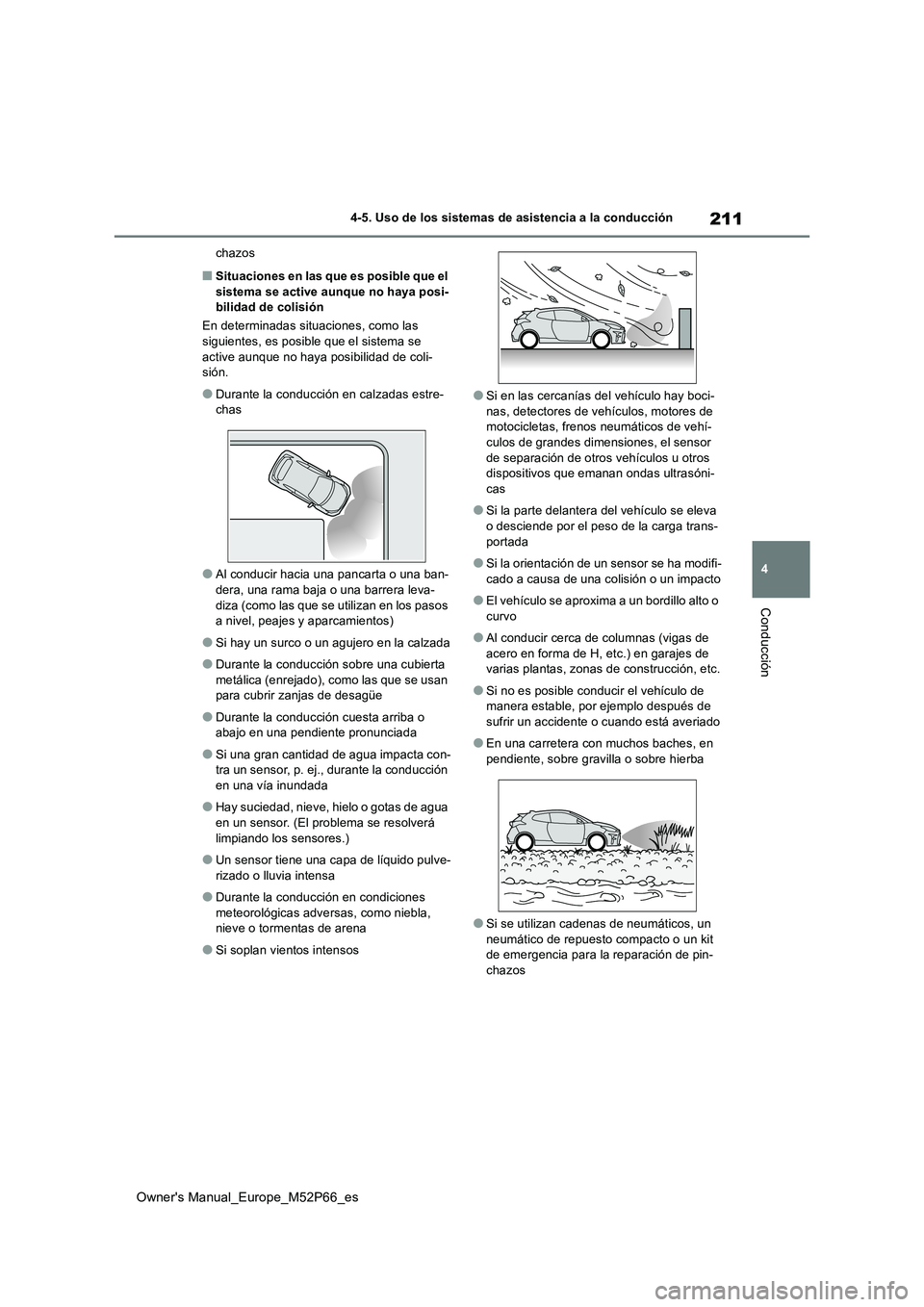

chazos
■Situaciones en las que es posible que el sistema se active aunque no haya posi-bilidad de colisión
En determinadas situaciones, como las
siguientes, es posible que el sistema se active aunque no haya posibilidad de coli-sión.
●Durante la conducción en calzadas estre-chas
●Al conducir hacia una pancarta o una ban-dera, una rama baja o una barrera leva-
diza (como las que se utilizan en los pasos a nivel, peajes y aparcamientos)
●Si hay un surco o un agujero en la calzada
●Durante la conducción sobre una cubierta
metálica (enrejado), como las que se usan para cubrir z anjas de desagüe
●Durante la conducción cuesta arriba o abajo en una pendiente pronunciada
●Si una gran cantidad de agua impacta con-tra un sensor, p. ej., durante la conducción en una vía inundada
●Hay suciedad, nieve, hielo o gotas de agua en un sensor. (El problema se resolverá
limpiando los sensores.)
●Un sensor tiene una capa de líquido pulve-
rizado o lluvia intensa
●Durante la conducción en condiciones
meteorológicas adversas, como niebla, nieve o tormentas de arena
●Si soplan vientos intensos
●Si en las cercanías del vehículo hay boci-nas, detectores de vehículos, motores de motocicletas, frenos neumáticos de vehí-
culos de grandes dimensiones, el sensor de separación de otros vehículos u otros dispositivos que emanan ondas ultrasóni-
cas
●Si la parte delantera del vehículo se eleva
o desciende por el peso de la carga trans- portada
●Si la orientación de un sensor se ha modifi-cado a causa de una colisión o un impacto
●El vehículo se aproxima a un bordillo alto o curvo
●Al conducir cerca de columnas (vigas de acero en forma de H, etc.) en garajes de varias plantas, zonas de construcción, etc.
●Si no es posible conducir el vehículo de manera estable, por ejemplo después de
sufrir un accidente o cuando está averiado
●En una carretera con muchos baches, en
pendiente, sobre gravilla o sobre hierba
●Si se utilizan cadenas de neumáticos, un
neumático de repuesto compacto o un kit de emergencia para la reparación de pin-chazos

212
Owner's Manual_Europe_M52P66_es
4-5. Uso de los sistemas de asistencia a la conducción

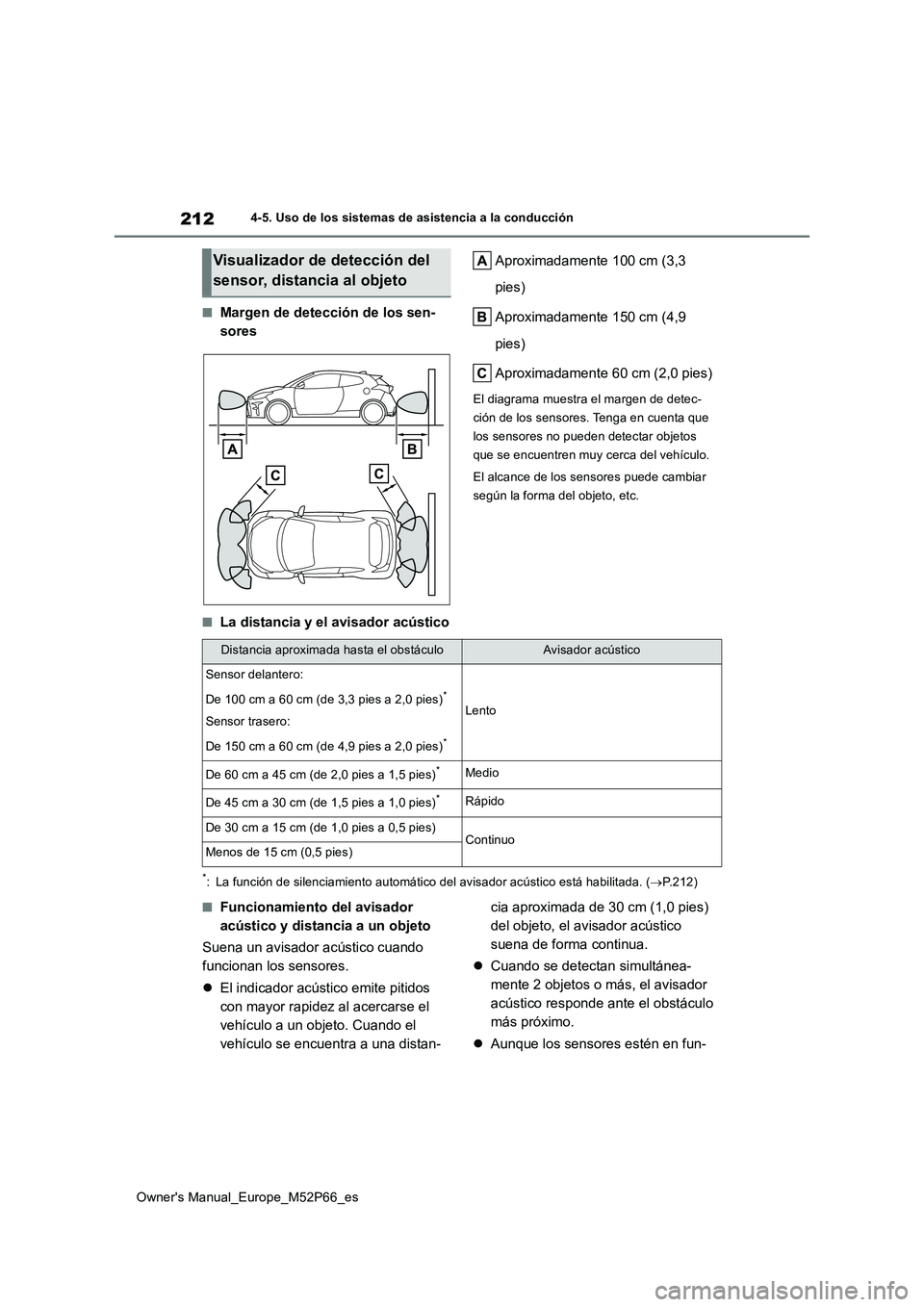

■Margen de detección de los sen-
sores
Aproximadamente 100 cm (3,3
pies)
Aproximadamente 150 cm (4,9
pies)
Aproximadamente 60 cm (2,0 pies)
El diagrama muestra el margen de detec-
ción de los sensores. Tenga en cuenta que
los sensores no pueden detectar objetos
que se encuentren muy cerca del vehículo.
El alcance de los sensores puede cambiar
según la forma del objeto, etc.
■La distancia y el avisador acústico
*: La función de silenciamiento automático del avisador acústico está habilitada. (P.212)
■Funcionamiento del avisador
acústico y distancia a un objeto
Suena un avisador acústico cuando
funcionan los sensores.
 El indicador acústico emite pitidos
con mayor rapidez al acercarse el
vehículo a un objeto. Cuando el
vehículo se encuentra a una distan-
cia aproximada de 30 cm (1,0 pies)
del objeto, el avisador acústico
suena de forma continua.
 Cuando se detectan simultánea-
mente 2 objetos o más, el avisador
acústico responde ante el obstáculo
más próximo.
 Aunque los sensores estén en fun-
Visualizador de detección del
sensor, distancia al objeto
Distancia aproximada hasta el obstáculoAvisador acústico
Sensor delantero:
De 100 cm a 60 cm (de 3,3 pies a 2,0 pies)*
Sensor trasero:
De 150 cm a 60 cm (de 4,9 pies a 2,0 pies)*
Lento
De 60 cm a 45 cm (de 2,0 pies a 1,5 pies)*Medio
De 45 cm a 30 cm (de 1,5 pies a 1,0 pies)*Rápido
De 30 cm a 15 cm (de 1,0 pies a 0,5 pies)ContinuoMenos de 15 cm (0,5 pies)

213
4
Owner's Manual_Europe_M52P66_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción

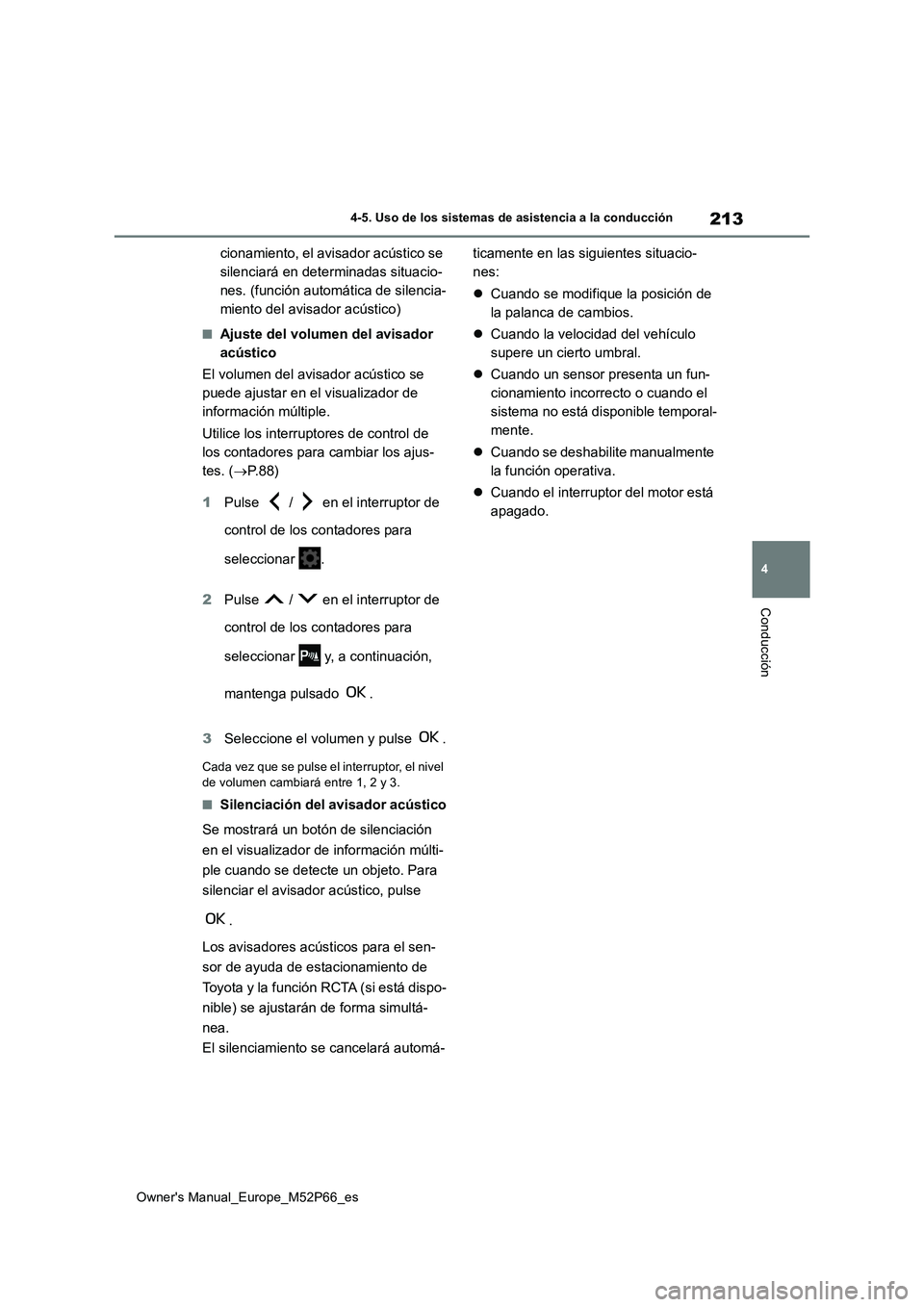

cionamiento, el avisador acústico se
silenciará en determinadas situacio-
nes. (función automática de silencia-
miento del avisador acústico)
■Ajuste del volumen del avisador
acústico
El volumen del avisador acústico se
puede ajustar en el visualizador de
información múltiple.
Utilice los interruptores de control de
los contadores para cambiar los ajus-
tes. ( P. 8 8 )
1 Pulse / en el interruptor de
control de los contadores para
seleccionar .
2 Pulse / en el interruptor de
control de los contadores para
seleccionar y, a continuación,
mantenga pulsado .
3 Seleccione el volumen y pulse .
Cada vez que se pulse el interruptor, el nivel de volumen cambiará entre 1, 2 y 3.
■Silenciación del avisador acústico
Se mostrará un botón de silenciación
en el visualizador de información múlti-
ple cuando se detecte un objeto. Para
silenciar el avisador acústico, pulse
.
Los avisadores acústicos para el sen-
sor de ayuda de estacionamiento de
Toyota y la función RCTA (si está dispo-
nible) se ajustarán de forma simultá-
nea.
El silenciamiento se cancelará automá-
ticamente en las siguientes situacio-
nes:
 Cuando se modifique la posición de
la palanca de cambios.
 Cuando la velocidad del vehículo
supere un cierto umbral.
 Cuando un sensor presenta un fun-
cionamiento incorrecto o cuando el
sistema no está disponible temporal-
mente.
 Cuando se deshabilite manualmente
la función operativa.
 Cuando el interruptor del motor está
apagado.

214
Owner's Manual_Europe_M52P66_es
4-5. Uso de los sistemas de asistencia a la conducción

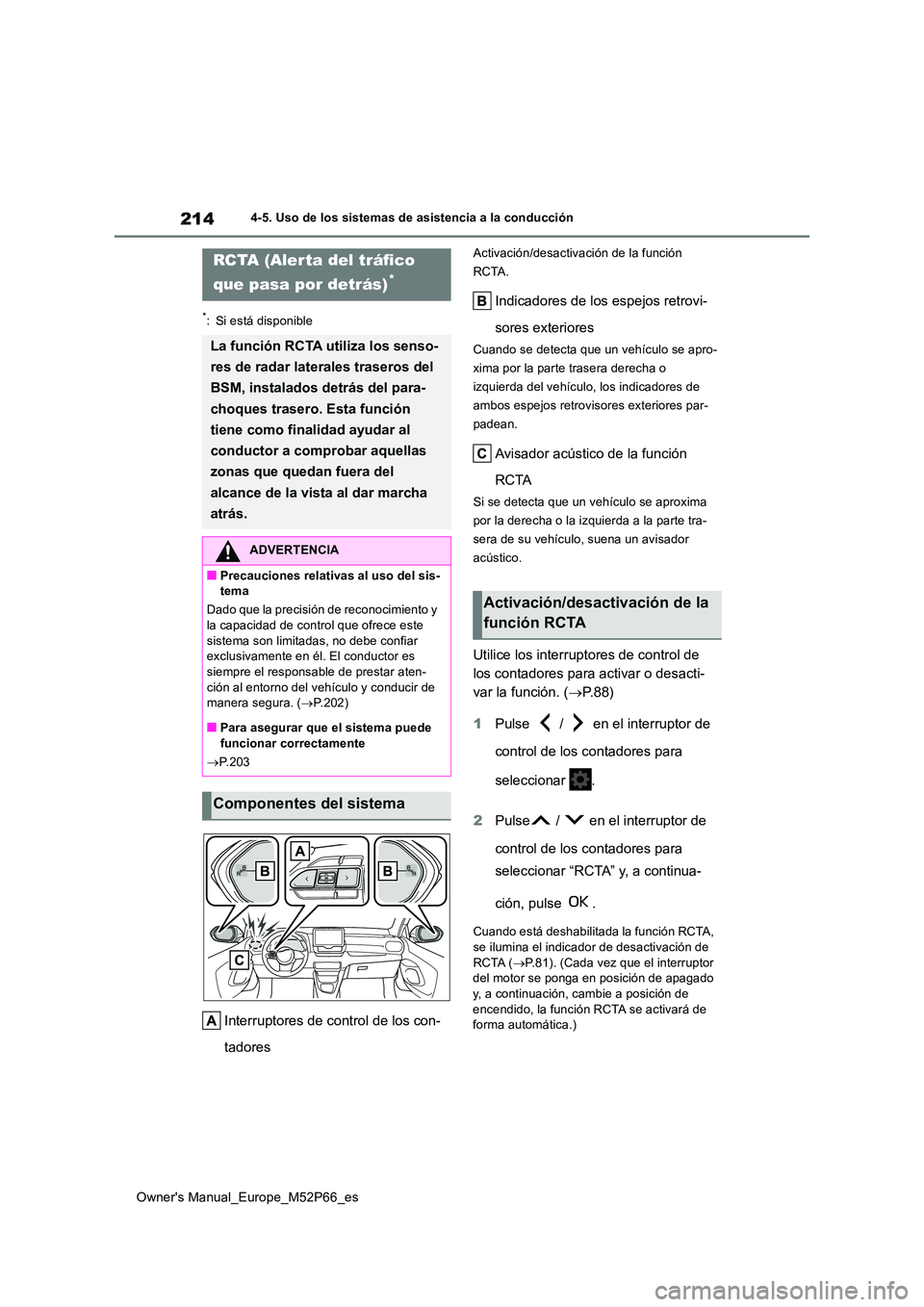

*: Si está disponible
Interruptores de control de los con-
tadores
Activación/desactivación de la función
RCTA.
Indicadores de los espejos retrovi-
sores exteriores
Cuando se detecta que un vehículo se apro-
xima por la parte trasera derecha o
izquierda del vehículo, los indicadores de
ambos espejos retrovisores exteriores par-
padean.
Avisador acústico de la función
RCTA
Si se detecta que un vehículo se aproxima
por la derecha o la izquierda a la parte tra-
sera de su vehículo, suena un avisador
acústico.
Utilice los interruptores de control de
los contadores para activar o desacti-
var la función. ( P. 8 8 )
1 Pulse / en el interruptor de
control de los contadores para
seleccionar .
2 Pulse / en el interruptor de
control de los contadores para
seleccionar “RCTA” y, a continua-
ción, pulse .
Cuando está deshabilitada la función RCTA, se ilumina el indicador de desactivación de
RCTA ( P.81). (Cada vez que el interruptor del motor se ponga en posición de apagado y, a continuación, cambie a posición de
encendido, la función RCTA se activará de forma automática.)
RCTA (Alerta del tráfico
que pasa por detrás)*
La función RCTA utiliza los senso-
res de radar laterales traseros del
BSM, instalados detrás del para-
choques trasero. Esta función
tiene como finalidad ayudar al
conductor a comprobar aquellas
zonas que quedan fuera del
alcance de la vista al dar marcha
atrás.
ADVERTENCIA
■Precauciones relativas al uso del sis- tema
Dado que la precisión de reconocimiento y la capacidad de control que ofrece este
sistema son limitadas, no debe confiar exclusivamente en él. El conductor es siempre el responsable de prestar aten-
ción al entorno del vehículo y conducir de manera segura. ( P.202)
■Para asegurar que el sistema puede
funcionar correctamente
 P.203
Componentes del sistema
Activación/desactivación de la
función RCTA

215
4
Owner's Manual_Europe_M52P66_es

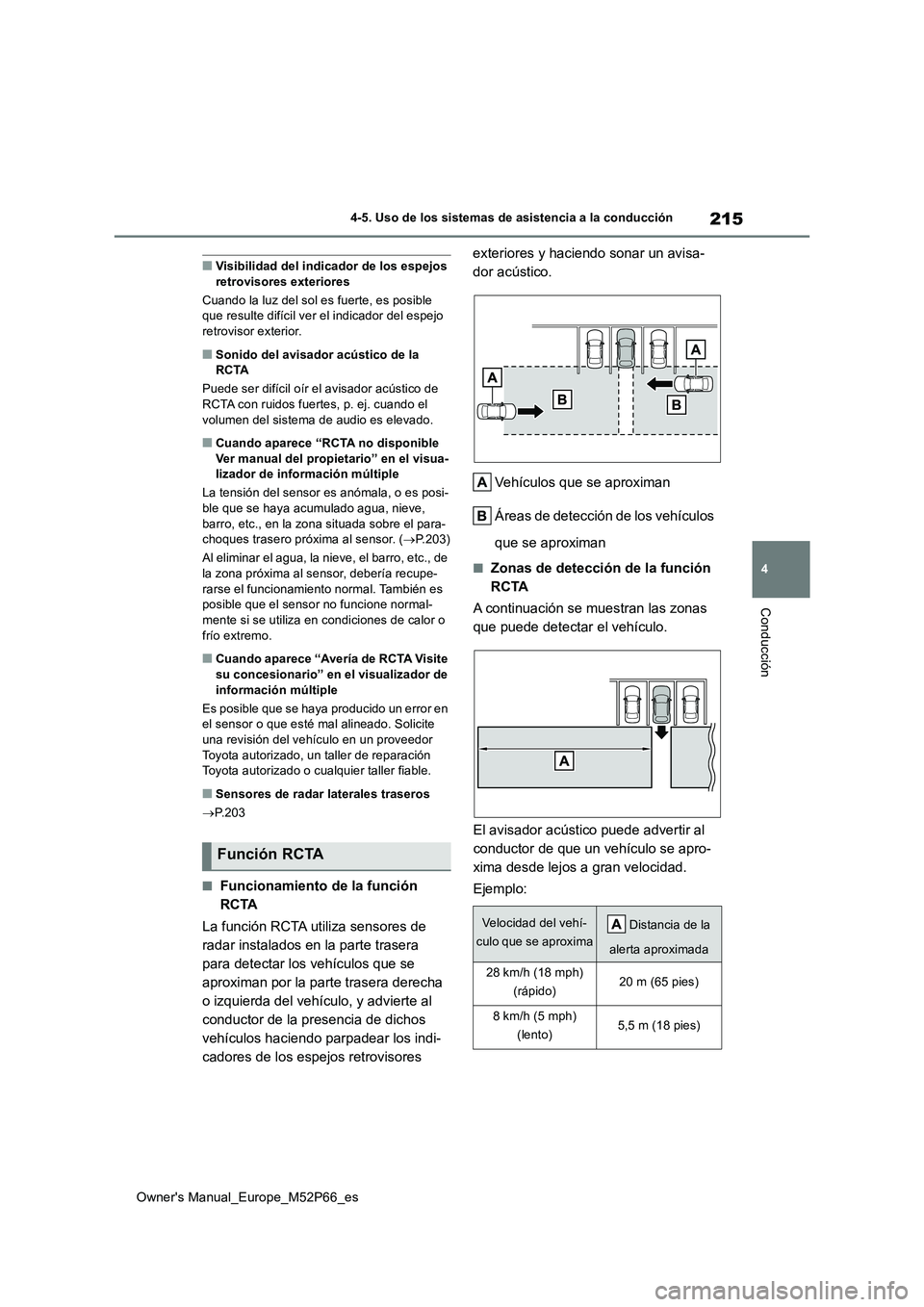

4-5. Uso de los sistemas de asistencia a la conducción
Conducción
■Visibilidad del indicador de los espejos retrovisores exteriores
Cuando la luz del sol es fuerte, es posible que resulte difícil ver el indicador del espejo
retrovisor exterior.
■Sonido del avisador acústico de la RCTA
Puede ser difícil oír el avisador acústico de RCTA con ruidos fuertes, p. ej. cuando el
volumen del sistema de audio es elevado.
■Cuando aparece “RCTA no disponible Ver manual del propietario” en el visua-lizador de información múltiple
La tensión del sensor es anómala, o es posi-
ble que se haya acumulado agua, nieve, barro, etc., en la zona situada sobre el para-choques trasero próxima al sensor. ( P.203)
Al eliminar el agua, la nieve, el barro, etc., de
la zona próxima al sensor, debería recupe- rarse el funcionamiento normal. También es posible que el sensor no funcione normal-
mente si se utiliza en condiciones de calor o frío extremo.
■Cuando aparece “Avería de RCTA Visite su concesionario” en el visualizador de
información múltiple
Es posible que se haya producido un error en el sensor o que esté mal alineado. Solicite una revisión del vehículo en un proveedor
Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller fiable.
■Sensores de radar laterales traseros
 P.203
■Funcionamiento de la función
RCTA
La función RCTA utiliza sensores de
radar instalados en la parte trasera
para detectar los vehículos que se
aproximan por la parte trasera derecha
o izquierda del vehículo, y advierte al
conductor de la presencia de dichos
vehículos haciendo parpadear los indi-
cadores de los espejos retrovisores
exteriores y haciendo sonar un avisa-
dor acústico.
Vehículos que se aproximan
Áreas de detección de los vehículos
que se aproximan
■Zonas de detección de la función
RCTA
A continuación se muestran las zonas
que puede detectar el vehículo.
El avisador acústico puede advertir al
conductor de que un vehículo se apro-
xima desde lejos a gran velocidad.
Ejemplo:
Función RCTA
Velocidad del vehí-
culo que se aproxima
Distancia de la
alerta aproximada
28 km/h (18 mph)
(rápido)20 m (65 pies)
8 km/h (5 mph)
(lento)5,5 m (18 pies)

216
Owner's Manual_Europe_M52P66_es

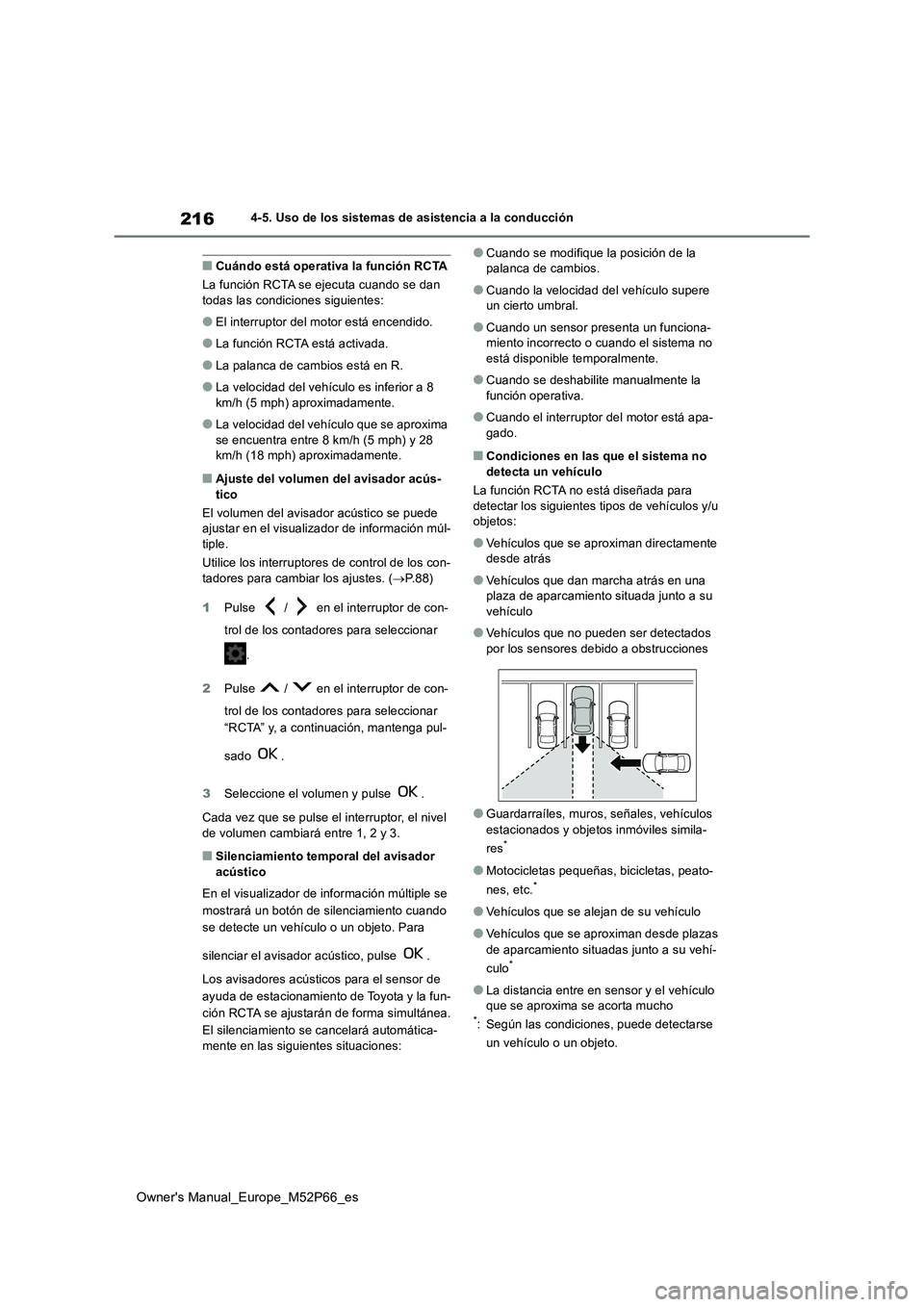

4-5. Uso de los sistemas de asistencia a la conducción
■Cuándo está operativa la función RCTA
La función RCTA se ejecuta cuando se dan todas las condiciones siguientes:
●El interruptor del motor está encendido.
●La función RCTA está activada.
●La palanca de cambios está en R.
●La velocidad del vehículo es inferior a 8 km/h (5 mph) aproximadamente.
●La velocidad del vehículo que se aproxima se encuentra entre 8 km/h (5 mph) y 28 km/h (18 mph) aproximadamente.
■Ajuste del volumen del avisador acús-
tico
El volumen del avisador acústico se puede ajustar en el visualizador de información múl-tiple.
Utilice los interruptores de control de los con-
tadores para cambiar los ajustes. ( P. 8 8 )
1 Pulse / en el interruptor de con-
trol de los contadores para seleccionar
.
2 Pulse / en el interruptor de con-
trol de los contadores para seleccionar
“RCTA” y, a continuación, mantenga pul-
sado .
3 Seleccione el volumen y pulse .
Cada vez que se pulse el interruptor, el nivel de volumen cambiará entre 1, 2 y 3.
■Silenciamiento temporal del avisador
acústico
En el visualizador de información múltiple se
mostrará un botón de silenciamiento cuando
se detecte un vehículo o un objeto. Para
silenciar el avisador acústico, pulse .
Los avisadores acústic os para el sensor de
ayuda de estacionamiento de Toyota y la fun-
ción RCTA se ajustarán de forma simultánea.
El silenciamiento se cancelará automática- mente en las siguientes situaciones:
●Cuando se modifique la posición de la palanca de cambios.
●Cuando la velocidad del vehículo supere un cierto umbral.
●Cuando un sensor presenta un funciona-miento incorrecto o cuando el sistema no está disponible temporalmente.
●Cuando se deshabilite manualmente la función operativa.
●Cuando el interruptor del motor está apa-gado.
■Condiciones en las que el sistema no
detecta un vehículo
La función RCTA no está diseñada para detectar los siguientes tipos de vehículos y/u objetos:
●Vehículos que se aproximan directamente desde atrás
●Vehículos que dan marcha atrás en una plaza de aparcamiento situada junto a su
vehículo
●Vehículos que no pueden ser detectados
por los sensores debido a obstrucciones
●Guardarraíles, muros, señales, vehículos
estacionados y objetos inmóviles simila-
res*
●Motocicletas pequeñas, bicicletas, peato-
nes, etc.*
●Vehículos que se alejan de su vehículo
●Vehículos que se aproximan desde plazas
de aparcamiento situadas junto a su vehí-
culo*
●La distancia entre en sensor y el vehículo que se aproxima se acorta mucho*: Según las condiciones, puede detectarse
un vehículo o un objeto.

217
4
Owner's Manual_Europe_M52P66_es
4-5. Uso de los sistemas de asistencia a la conducción
Conducción
■Condiciones en las que el sistema podría no funcionar correctamente
Puede que la función RCTA no detecte vehí- culos correctamente en las siguientes situa-
ciones:
●Cuando el sensor se descentra debido a
un impacto fuerte en el sensor o alrededor de este
●Cuando el sensor o la zona de alrededor por encima del parachoques trasero están cubiertos con barro, nieve, hielo, una eti-
queta, etc.
●Durante la conducción sobre carreteras
mojadas con charcos de agua y en condi- ciones meteorológicas adversas, como llu-via fuerte, nieve o niebla
●Cuando se aproximan varios vehículos con una separación pequeña entre ellos
●Cuando un vehículo se aproxima a gran velocidad
●Si hay algún tipo de equipo instalado que pueda obstruir un sensor, como p. ej., una
anilla de remolque, un protector de para- choques (molduras adicionales, etc.), por-tabicicletas o palas quitanieves
●Al retroceder en una pendiente con un cambio en el grado de inclinación pronun-
ciado
●Al dar marcha atrás para salir de una plaza
de aparcamiento dispuesta en un ángulo pronunciado
●Al arrastrar un remolque
●Cuando existe una diferencia de altura
considerable entre su vehículo y el vehí- culo que entra en la zona de detección
●Cuando un sensor o la zona que lo rodea está muy frío o caliente
●Si se ha modificado la suspensión o se han instalado neumáticos de un tamaño distinto al especificado
●Si la parte delantera del vehículo se eleva o desciende por el peso de la carga trans-
portada
●Al girar en marcha atrás
●Si un vehículo gira y entra en el área de detección
■Situaciones en las que es posible que el sistema se active aunque no haya posi-
bilidad de colisión
Los casos en los que la función RCTA detecta innecesariamente un vehículo o un objeto podrían aumentar en las situaciones
siguientes:

218
Owner's Manual_Europe_M52P66_es

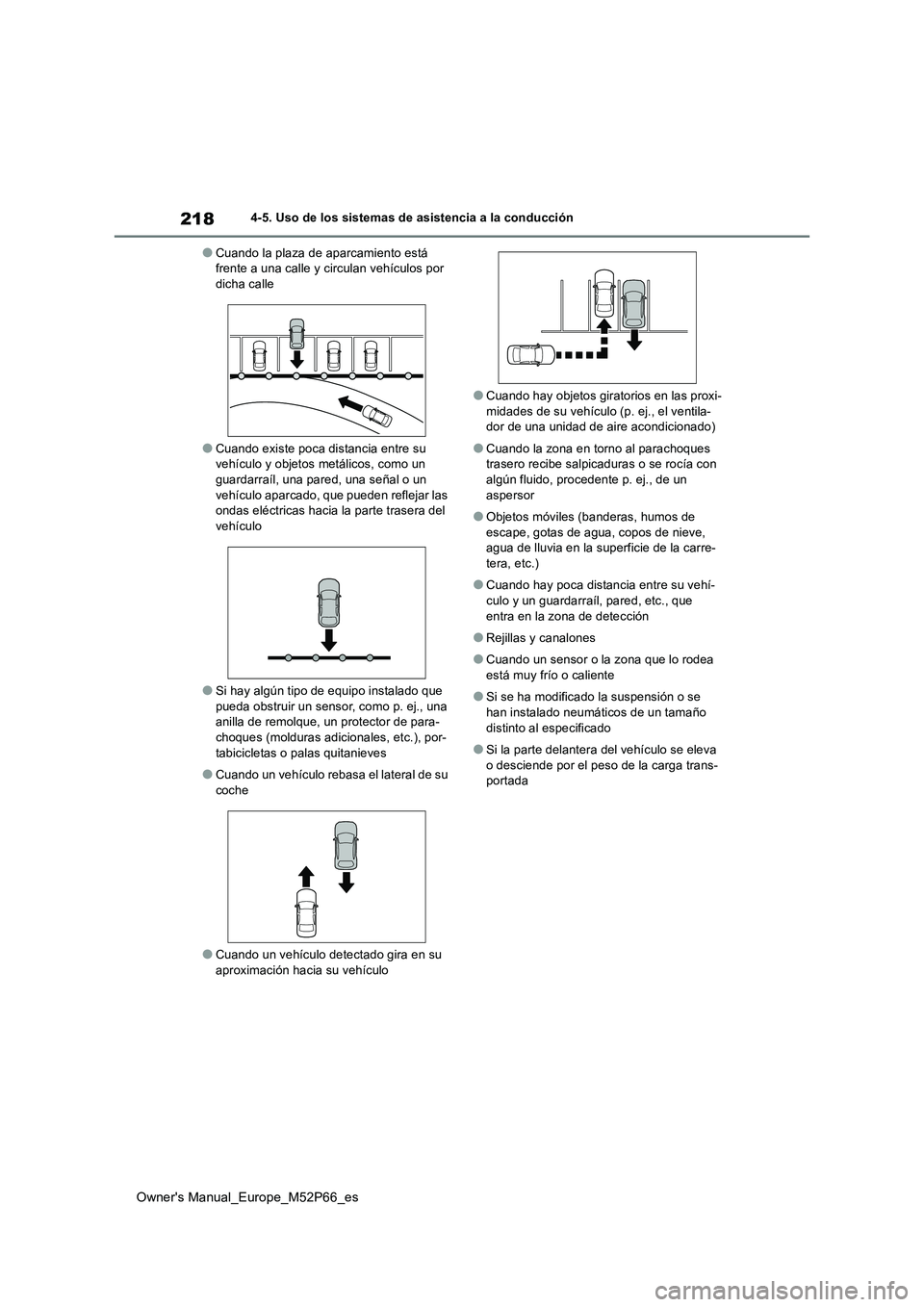

4-5. Uso de los sistemas de asistencia a la conducción
●Cuando la plaza de aparcamiento está frente a una calle y circulan vehículos por dicha calle
●Cuando existe poca distancia entre su vehículo y objetos metálicos, como un
guardarraíl, una pared, una señal o un vehículo aparcado, que pueden reflejar las ondas eléctricas hacia la parte trasera del
vehículo
●Si hay algún tipo de equipo instalado que
pueda obstruir un sensor, como p. ej., una anilla de remolque, un protector de para-choques (molduras adicionales, etc.), por-
tabicicletas o palas quitanieves
●Cuando un vehículo rebasa el lateral de su
coche
●Cuando un vehículo detectado gira en su
aproximación hacia su vehículo
●Cuando hay objetos giratorios en las proxi- midades de su vehículo (p. ej., el ventila-dor de una unidad de aire acondicionado)
●Cuando la zona en torno al parachoques trasero recibe salpicaduras o se rocía con
algún fluido, procedente p. ej., de un aspersor
●Objetos móviles (banderas, humos de escape, gotas de agua, copos de nieve, agua de lluvia en la superficie de la carre-
tera, etc.)
●Cuando hay poca distancia entre su vehí-
culo y un guardarraíl, pared, etc., que entra en la zona de detección
●Rejillas y canalones
●Cuando un sensor o la zona que lo rodea
está muy frío o caliente
●Si se ha modificado la suspensión o se
han instalado neumáticos de un tamaño distinto al especificado
●Si la parte delantera del vehículo se eleva o desciende por el peso de la carga trans-portada
