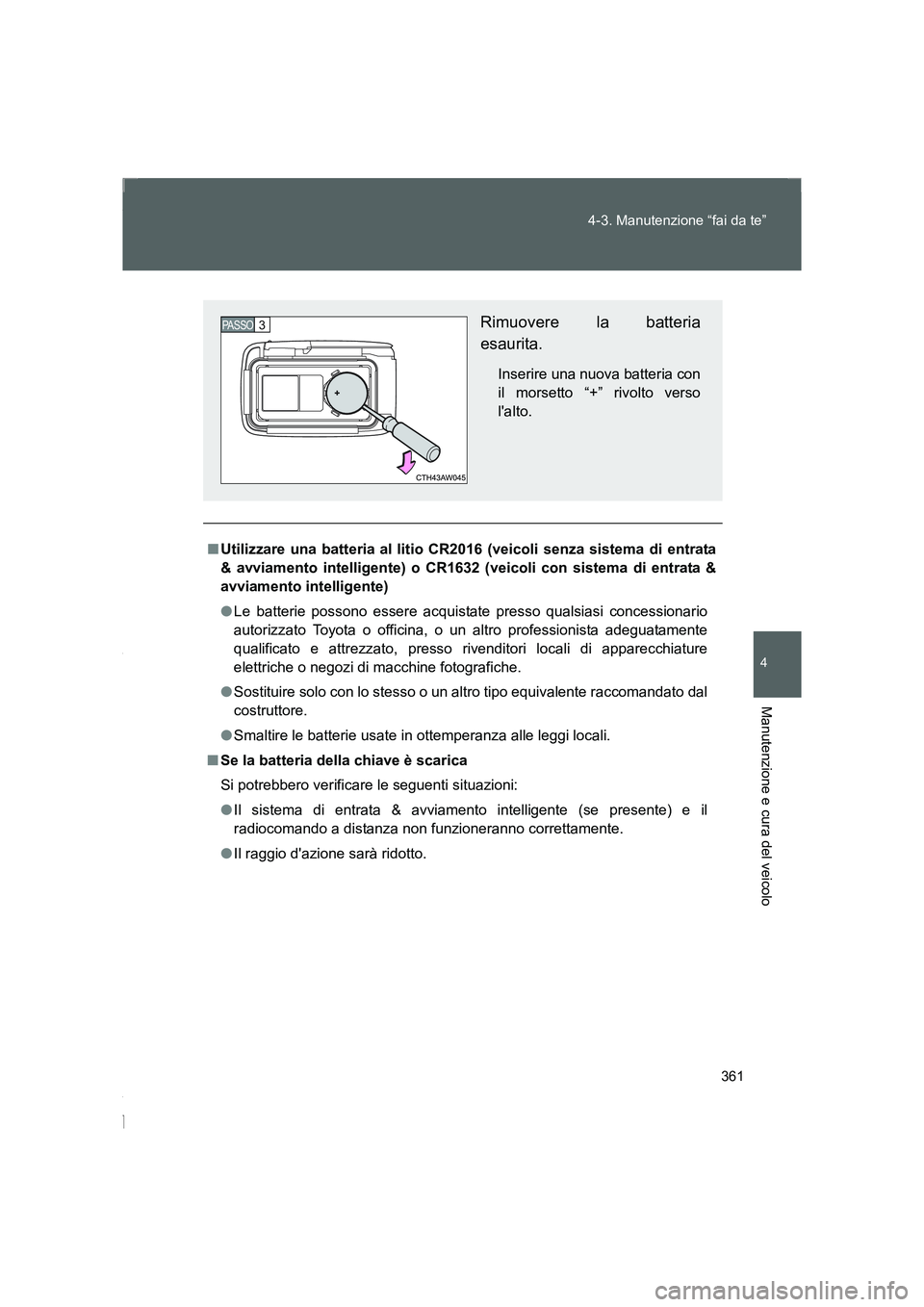

361 4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
FT86_EL
■Utilizzare una batteria al litio CR2016 (veicoli senza sistema di entrata
& avviamento intelligente) o CR1632 (veicoli con sistema di entrata &
avviamento intelligente)
●Le batterie possono essere acquistate presso qualsiasi concessionario
autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato, presso rivenditori locali di apparecchiature
elettriche o negozi di macchine fotografiche.
●Sostituire solo con lo stesso o un altro tipo equivalente raccomandato dal
costruttore.
●Smaltire le batterie usate in ottemperanza alle leggi locali.
■Se la batteria della chiave è scarica
Si potrebbero verificare le seguenti situazioni:
●Il sistema di entrata & avviamento intelligente (se presente) e il
radiocomando a distanza non funzioneranno correttamente.
●Il raggio d'azione sarà ridotto.
Rimuovere la batteria
esaurita.
Inserire una nuova batteria con
il morsetto “+” rivolto verso
l'alto.
PASSO 3
86_OM_EL_OM18064L.book 361 ページ ２０１５年４月３日　金曜日　午後２時３２分

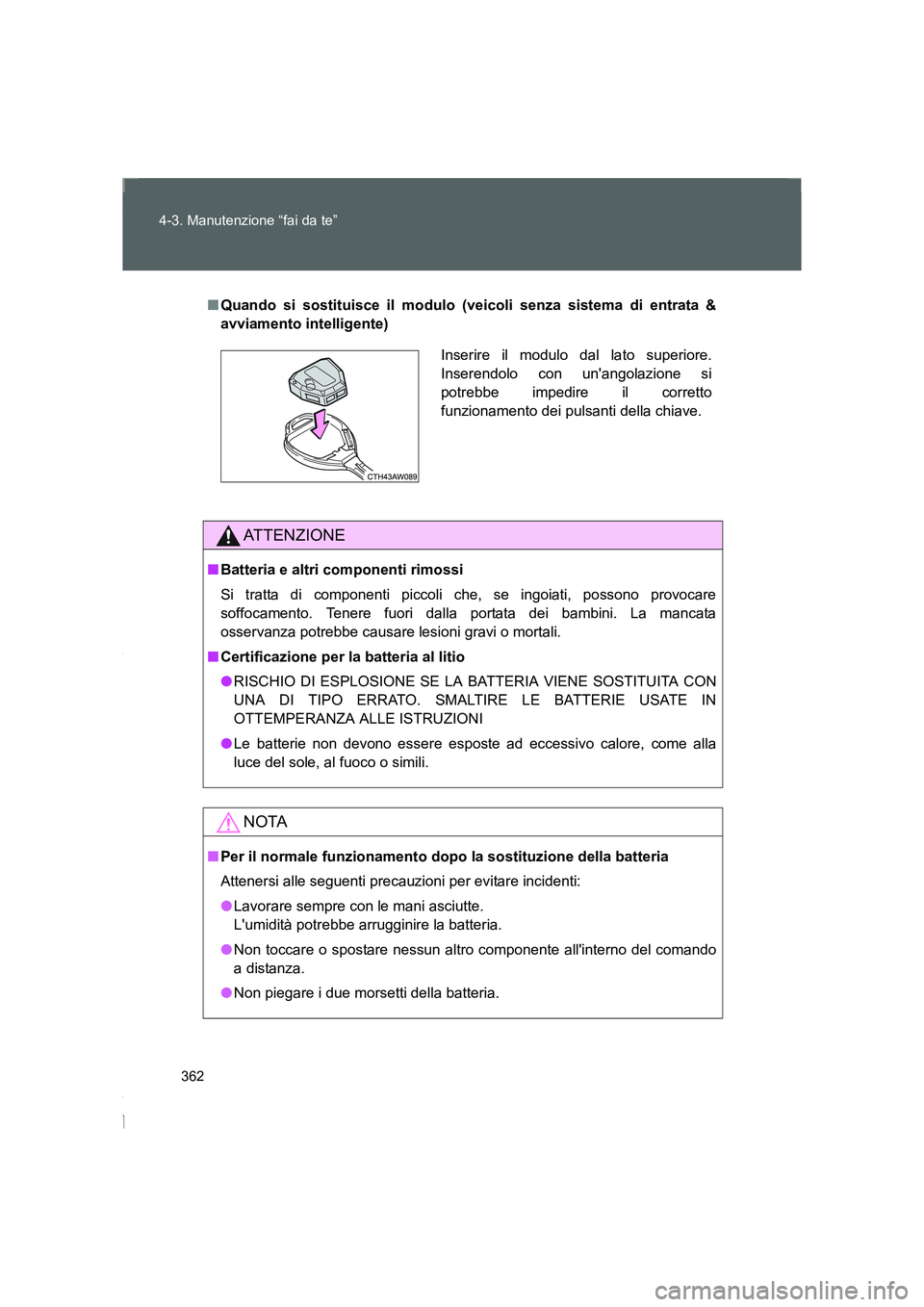

362 4-3. Manutenzione “fai da te”
FT86_EL
■Quando si sostituisce il modulo (veicoli senza sistema di entrata &
avviamento intelligente)
ATTENZIONE
■Batteria e altri componenti rimossi
Si tratta di componenti piccoli che, se ingoiati, possono provocare
soffocamento. Tenere fuori dalla portata dei bambini. La mancata
osservanza potrebbe causare lesioni gravi o mortali.
■Certificazione per la batteria al litio
●RISCHIO DI ESPLOSIONE SE LA BATTERIA VIENE SOSTITUITA CON
UNA DI TIPO ERRATO. SMALTIRE LE BATTERIE USATE IN
OTTEMPERANZA ALLE ISTRUZIONI
●Le batterie non devono essere esposte ad eccessivo calore, come alla
luce del sole, al fuoco o simili.
NOTA
■Per il normale funzionamento dopo la sostituzione della batteria
Attenersi alle seguenti precauzioni per evitare incidenti:
●Lavorare sempre con le mani asciutte.
L'umidità potrebbe arrugginire la batteria.
●Non toccare o spostare nessun altro componente all'interno del comando
a distanza.
●Non piegare i due morsetti della batteria.
Inserire il modulo dal lato superiore.
Inserendolo con un'angolazione si
potrebbe impedire il corretto
funzionamento dei pulsanti della chiave.
86_OM_EL_OM18064L.book 362 ページ ２０１５年４月３日　金曜日　午後２時３２分

363
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
FT86_EL

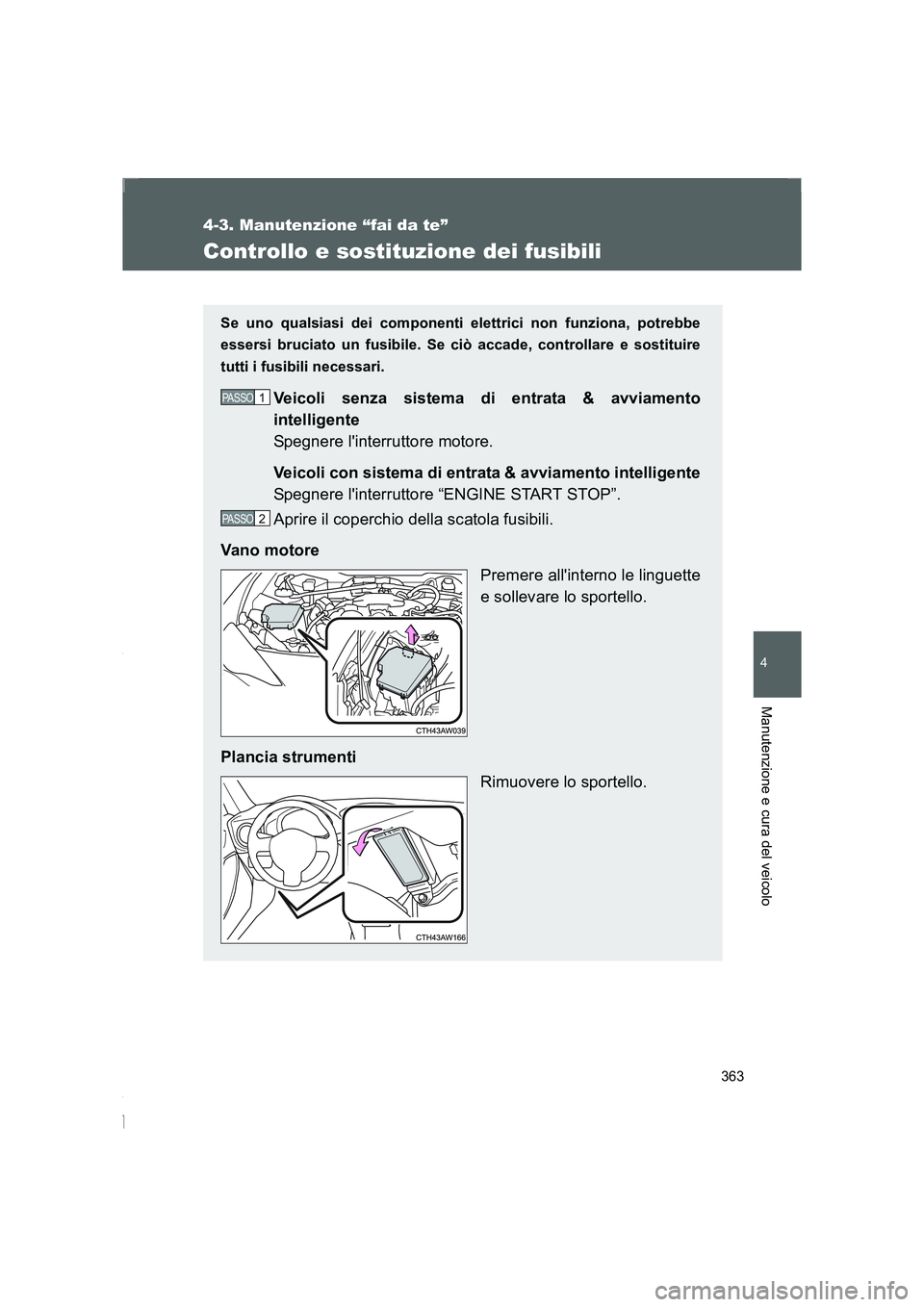

Controllo e sostituzione dei fusibili
Se uno qualsiasi dei componenti elettrici non funziona, potrebbe
essersi bruciato un fusibile. Se ciò accade, controllare e sostituire
tutti i fusibili necessari.
Veicoli senza sistema di entrata & avviamento
intelligente
Spegnere l'interruttore motore.
Veicoli con sistema di entrata & avviamento intelligente
Spegnere l'interruttore “ENGINE START STOP”.
Aprire il coperchio della scatola fusibili.
Van o mo tor e
Premere all'interno le linguette
e sollevare lo sportello.
Plancia strumenti
Rimuovere lo sportello.PASSO 1
PASSO 2
86_OM_EL_OM18064L.book 363 ページ ２０１５年４月３日　金曜日　午後２時３２分

364 4-3. Manutenzione “fai da te”
FT86_EL

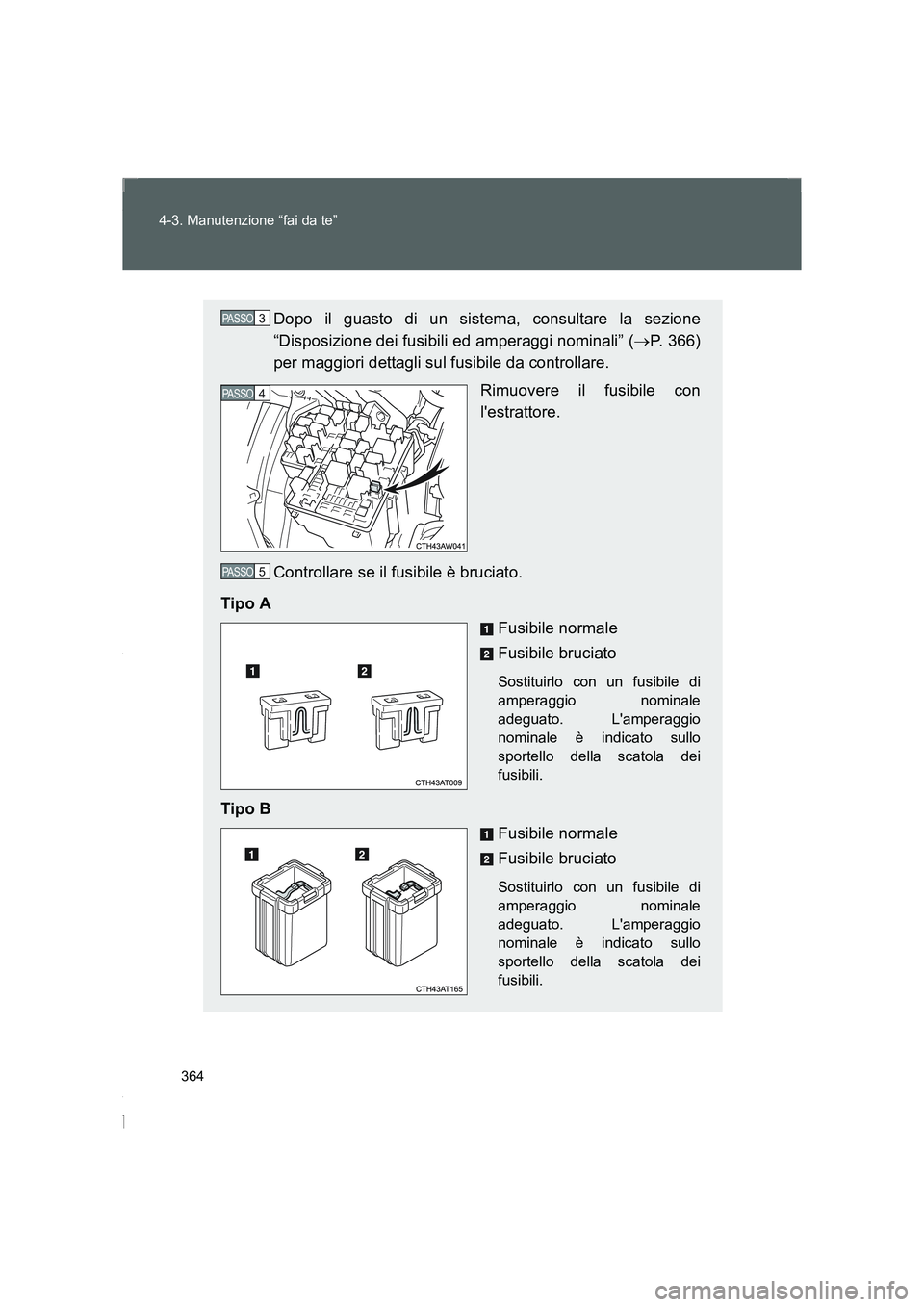

Dopo il guasto di un sistema, consultare la sezione
“Disposizione dei fusibili ed amperaggi nominali” (→P. 366)
per maggiori dettagli sul fusibile da controllare.
Rimuovere il fusibile con
l'estrattore.
Controllare se il fusibile è bruciato.
Tipo A
Fusibile normale
Fusibile bruciato
Sostituirlo con un fusibile di
amperaggio nominale
adeguato. L'amperaggio
nominale è indicato sullo
sportello della scatola dei
fusibili.
Tipo B
Fusibile normale
Fusibile bruciato
Sostituirlo con un fusibile di
amperaggio nominale
adeguato. L'amperaggio
nominale è indicato sullo
sportello della scatola dei
fusibili.
PASSO 3
PASSO 4
PASSO 5
86_OM_EL_OM18064L.book 364 ページ ２０１５年４月３日　金曜日　午後２時３２分

365 4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
FT86_EL

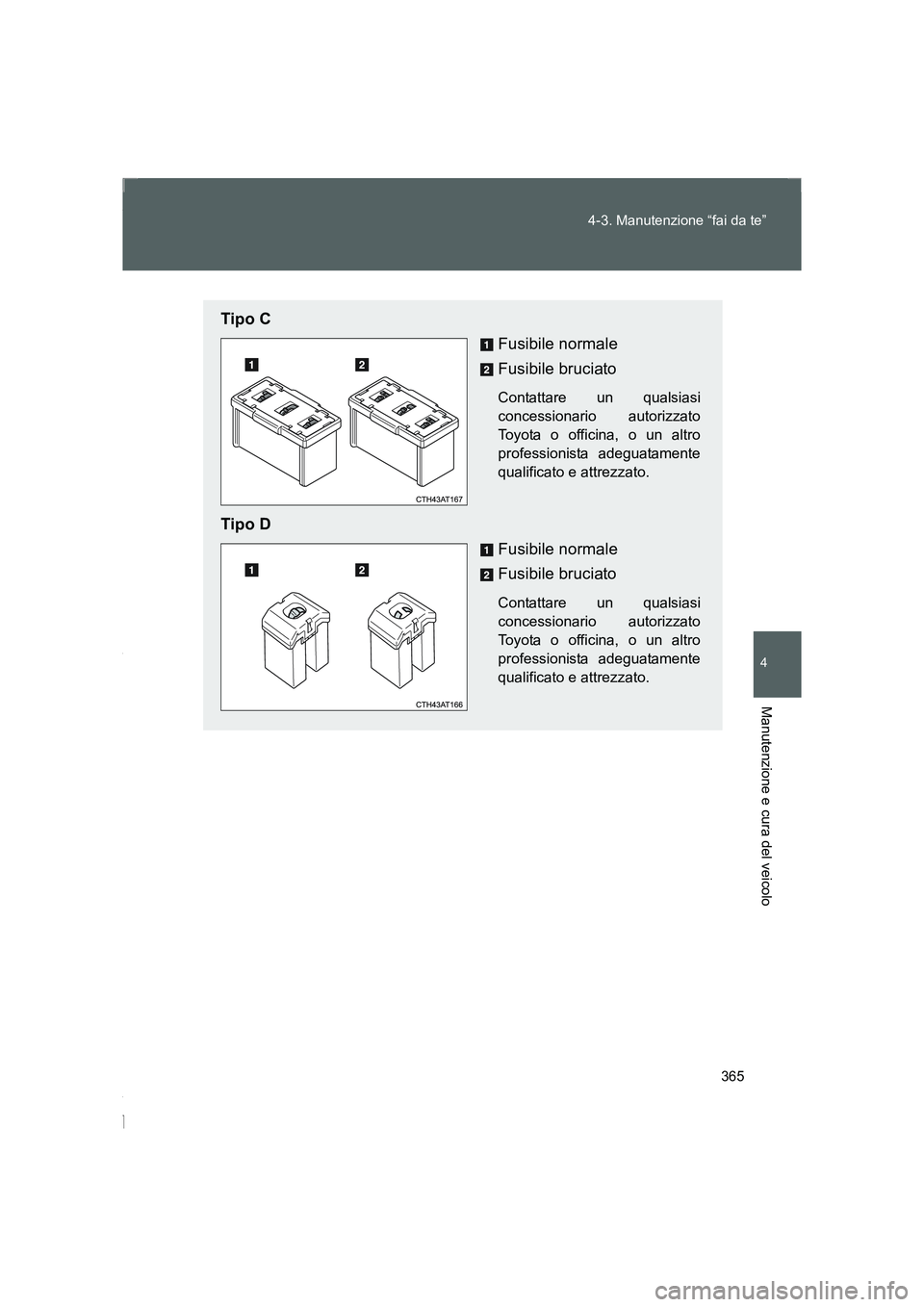

Tipo C
Fusibile normale
Fusibile bruciato
Contattare un qualsiasi
concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.
Tipo D
Fusibile normale
Fusibile bruciato
Contattare un qualsiasi
concessionario autorizzato
Toyota o officina, o un altro
professionista adeguatamente
qualificato e attrezzato.
86_OM_EL_OM18064L.book 365 ページ ２０１５年４月３日　金曜日　午後２時３２分

366 4-3. Manutenzione “fai da te”
FT86_EL

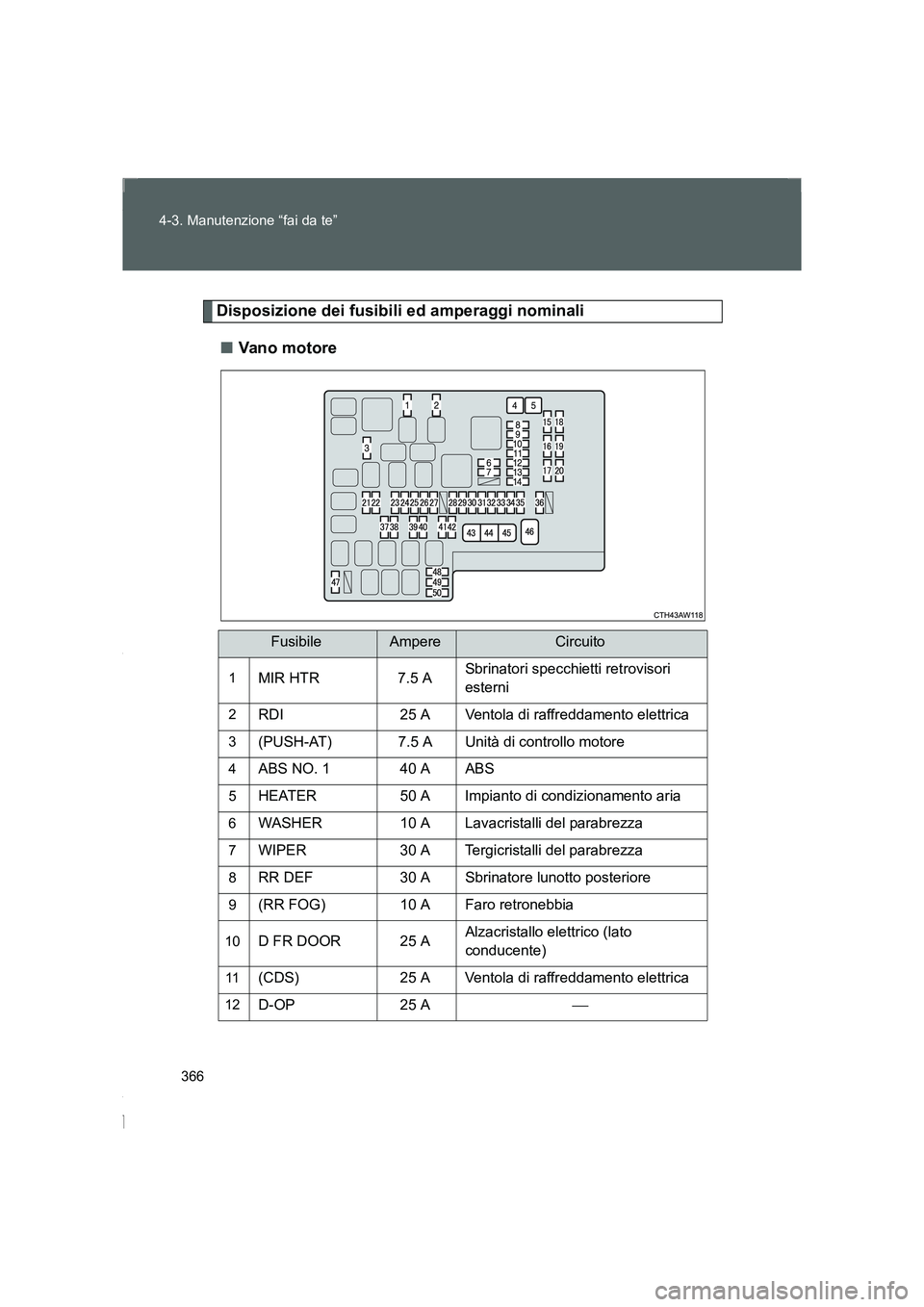

Disposizione dei fusibili ed amperaggi nominali
■Van o m o tore
FusibileAmpereCircuito
1MIR HTR 7.5 ASbrinatori specchietti retrovisori
esterni
2RDI 25 A Ventola di raffreddamento elettrica
3(PUSH-AT) 7.5 A Unità di controllo motore
4ABS NO. 1 40 A ABS
5HEATER 50 A Impianto di condizionamento aria
6WASHER 10 A Lavacristalli del parabrezza
7WIPER 30 A Tergicristalli del parabrezza
8RR DEF 30 A Sbrinatore lunotto posteriore
9(RR FOG) 10 A Faro retronebbia
10D FR DOOR 25 AAlzacristallo elettrico (lato
conducente)
11(CDS) 25 A Ventola di raffreddamento elettrica
12D-OP 25 A
86_OM_EL_OM18064L.book 366 ページ ２０１５年４月３日　金曜日　午後２時３２分

367 4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
FT86_EL

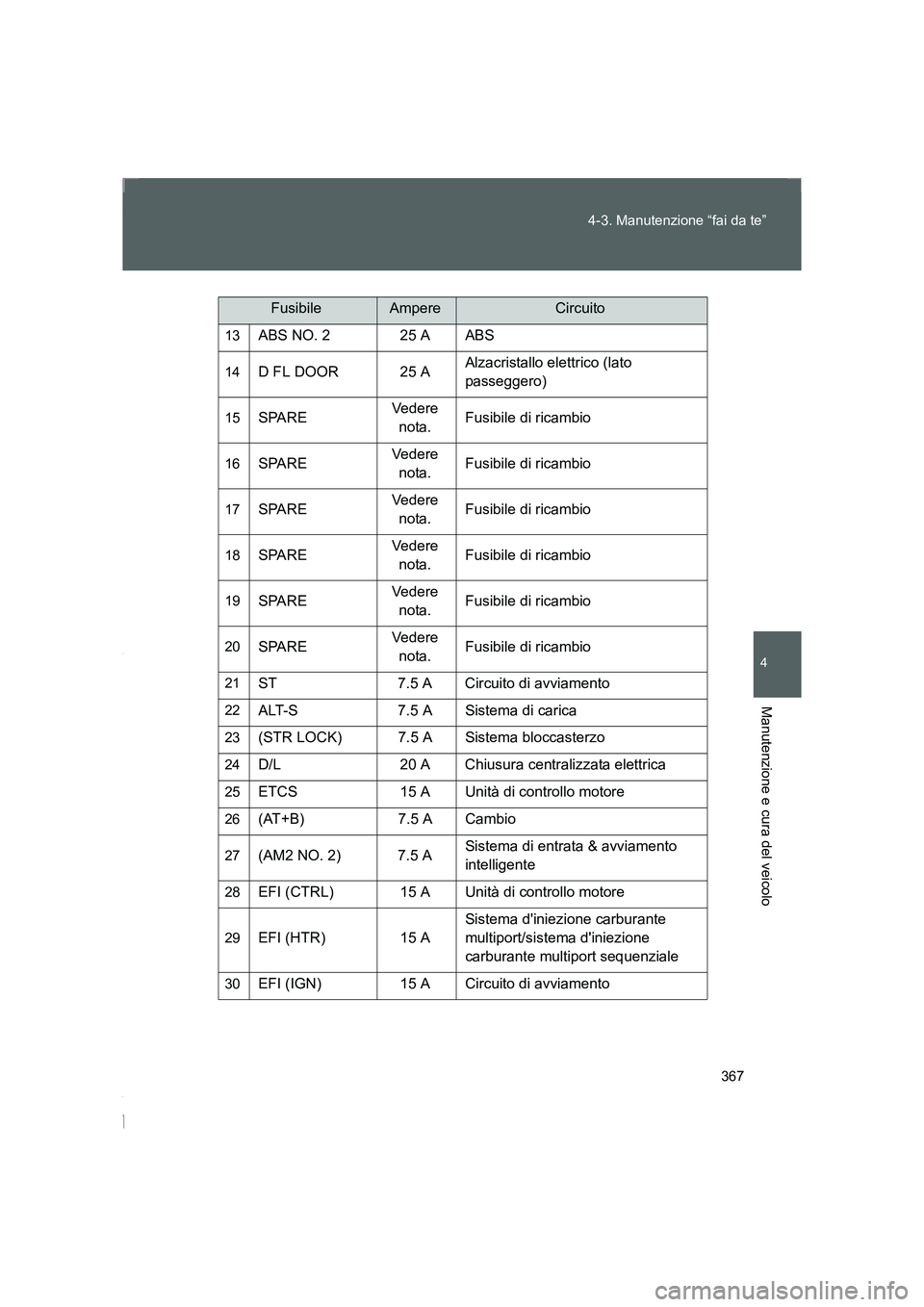

13ABS NO. 2 25 A ABS
14D FL DOOR 25 AAlzacristallo elettrico (lato
passeggero)
15SPAREVedere
nota.Fusibile di ricambio
16SPAREVedere
nota.Fusibile di ricambio
17SPAREVedere
nota.Fusibile di ricambio
18SPAREVedere
nota.Fusibile di ricambio
19SPAREVedere
nota.Fusibile di ricambio
20SPAREVedere
nota.Fusibile di ricambio
21ST 7.5 A Circuito di avviamento
22ALT-S 7.5 A Sistema di carica
23(STR LOCK) 7.5 A Sistema bloccasterzo
24D/L 20 A Chiusura centralizzata elettrica
25ETCS 15 A Unità di controllo motore
26(AT+B) 7.5 A Cambio
27(AM2 NO. 2) 7.5 ASistema di entrata & avviamento
intelligente
28EFI (CTRL) 15 A Unità di controllo motore
29EFI (HTR) 15 ASistema d'iniezione carburante
multiport/sistema d'iniezione
carburante multiport sequenziale
30EFI (IGN) 15 A Circuito di avviamento
FusibileAmpereCircuito
86_OM_EL_OM18064L.book 367 ページ ２０１５年４月３日　金曜日　午後２時３２分

368 4-3. Manutenzione “fai da te”
FT86_EL

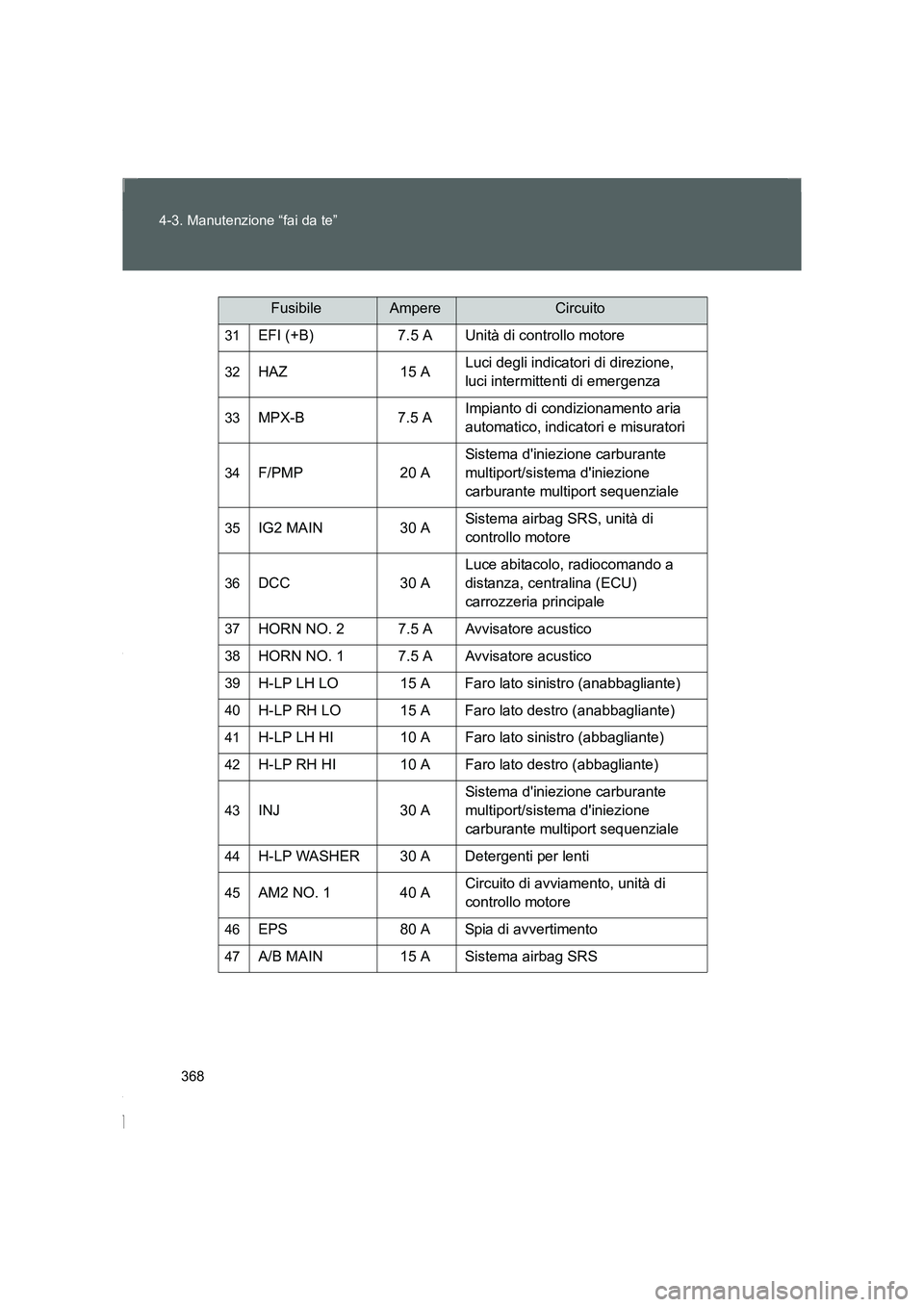

31EFI (+B) 7.5 A Unità di controllo motore
32HAZ 15 ALuci degli indicatori di direzione,
luci intermittenti di emergenza
33MPX-B 7.5 AImpianto di condizionamento aria
automatico, indicatori e misuratori
34F/PMP 20 ASistema d'iniezione carburante
multiport/sistema d'iniezione
carburante multiport sequenziale
35IG2 MAIN 30 ASistema airbag SRS, unità di
controllo motore
36DCC 30 ALuce abitacolo, radiocomando a
distanza, centralina (ECU)
carrozzeria principale
37HORN NO. 2 7.5 A Avvisatore acustico
38HORN NO. 1 7.5 A Avvisatore acustico
39H-LP LH LO 15 A Faro lato sinistro (anabbagliante)
40H-LP RH LO 15 A Faro lato destro (anabbagliante)
41H-LP LH HI 10 A Faro lato sinistro (abbagliante)
42H-LP RH HI 10 A Faro lato destro (abbagliante)
43INJ 30 ASistema d'iniezione carburante
multiport/sistema d'iniezione
carburante multiport sequenziale
44H-LP WASHER 30 A Detergenti per lenti
45AM2 NO. 1 40 ACircuito di avviamento, unità di
controllo motore
46EPS 80 A Spia di avvertimento
47A/B MAIN 15 A Sistema airbag SRS
FusibileAmpereCircuito
86_OM_EL_OM18064L.book 368 ページ ２０１５年４月３日　金曜日　午後２時３２分

369 4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo

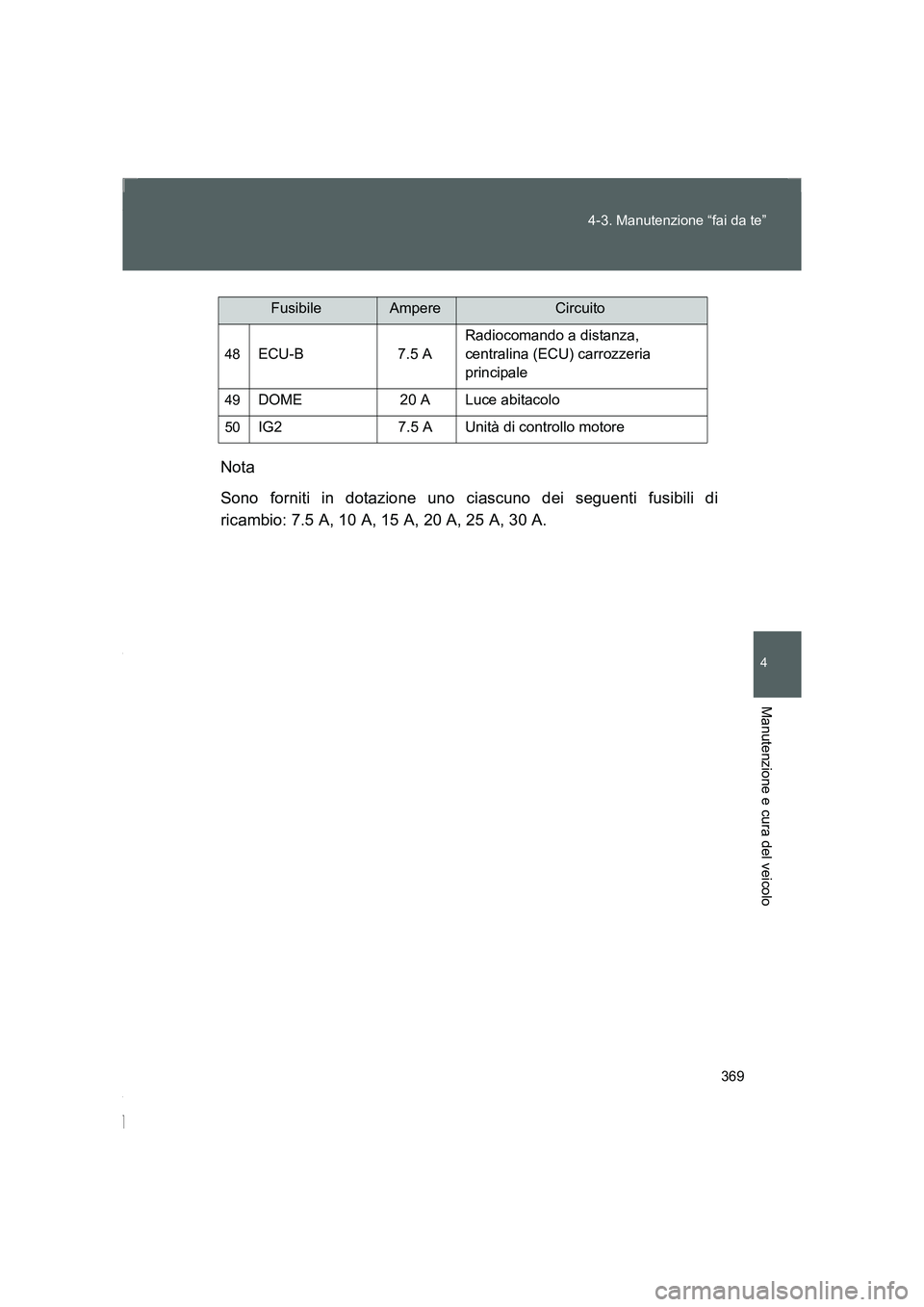

FT86_ELNota
Sono forniti in dotazione uno ciascuno dei seguenti fusibili di
ricambio: 7.5 A, 10 A, 15 A, 20 A, 25 A, 30 A.
48ECU-B 7.5 ARadiocomando a distanza,
centralina (ECU) carrozzeria
principale
49DOME 20 A Luce abitacolo
50IG2 7.5 A Unità di controllo motore
FusibileAmpereCircuito
86_OM_EL_OM18064L.book 369 ページ ２０１５年４月３日　金曜日　午後２時３２分

370 4-3. Manutenzione “fai da te”
FT86_EL■Plancia strumenti
FusibileAmpereCircuito
1ECU ACC 10 ACentralina (ECU) carrozzeria
principale, specchietti retrovisori
esterni
2P/POINT No.2 15 A Presa di alimentazione
3PANEL 10 A Illuminazione
4TAIL 10 A Luci di coda
5DRL 10 A Sistema luce guida diurna
6STOP 7.5 A Luci di stop
7OBD 7.5 A Impianto di diagnosi a bordo
8HEATER-S 7.5 A Impianto di condizionamento aria
9HEATER 10 A Impianto di condizionamento aria
10FR FOG LH 10 A Faro fendinebbia sinistro
11FR FOG RH 10 A Faro fendinebbia destro
12BK/UP LP 7.5 A Luci di retromarcia
13ECU IG1 10 A ABS, servosterzo elettrico
14AM1 7.5 A Circuito di avviamento
15AMP 15 A Impianto audio
16AT UNIT 15 A Cambio
17GAUGE 7.5 AIndicatori e misuratori, sistema di
entrata & avviamento intelligente
18ECU IG2 10 A Unità di controllo motore
19SEAT HTR LH 10 A Riscaldatore sedile lato sinistro
20SEAT HTR RH 10 A Riscaldatore sedile lato destro
21RADIO 7.5 A Impianto audio
22P/POINT No.1 15 A Presa di alimentazione
